CL9 - Pédale d'effet pour guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet compresseur/limiteur pour guitare
Marque	BEHRINGER
Modèle	CL9
Dimensions	Environ 54 x 70 x 123 mm
Alimentation	9 V CC, 100 mA (pile 9 V type 6LR61 ou adaptateur secteur non inclus)
Consommation électrique	30 mA
Entrée	Jack 6,35 mm asymétrique, impédance 500 kΩ
Sortie	Jack 6,35 mm asymétrique, impédance 1 kΩ
Fonctions principales	Compression et limitation, contrôle Attack, Sustain, Level
Commandes	Attack Time, Sustain, Level, commutateur On/Off
Témoin LED	ON/BATT : allumée quand l'effet est actif, indique l'état de la pile
Pile	9 V type 6LR61 (non incluse)
Numéro de série	Sur la base de la pédale
Garantie	Voir conditions sur behringer.com
Entretien	Nettoyer avec un chiffon sec, éviter tout liquide
Sécurité	Ne pas utiliser près d'eau ou de sources de chaleur ; utiliser uniquement des accessoires autorisés
Service et réparation	Contacter le personnel technique ; ne pas effectuer de maintenance soi-même
Copyright	©2007 BEHRINGER International GmbH
Pays d'origine	Allemagne (siège social)

FOIRE AUX QUESTIONS - CL9 BEHRINGER

Comment brancher la pédale CL9 ?

Branchez votre instrument sur l'entrée IN (jack 6,35 mm asymétrique) et reliez la sortie OUT à l'entrée de votre ampli. La pédale s'allume automatiquement lorsqu'un jack est inséré dans l'entrée IN.

Comment remplacer la pile ?

Pour remplacer la pile 9 V (type 6LR61, non incluse), appuyez sur les axes de la charnière du capot avec un stylo-bille et retirez délicatement le capot. Insérez la neuve en respectant les polarités, puis refermez.

Quelle alimentation utiliser ?

Utilisez un bloc d'alimentation secteur 9 V CC, 100 mA, avec connecteur DC 2 mm (centre négatif). Le modèle recommandé est le BEHRINGER PSU-SB (non inclus).

Que signifient les commandes Attack, Sustain et Level ?

Attack règle la vitesse de réaction du compresseur aux crêtes. Sustain détermine l'intensité de la compression (plus de sustain = compression plus forte). Level ajuste le volume de sortie.

Comment activer/désactiver l'effet ?

Appuyez sur le commutateur au pied (footswitch) pour activer ou désactiver l'effet. La LED ON/BATT s'allume quand l'effet est actif.

Pourquoi la LED ne s'allume-t-elle pas ?

Vérifiez la pile (si elle est usée, remplacez-la) ou branchez un adaptateur secteur. Si la LED reste éteinte même avec une bonne alimentation, le câble jack n'est peut-être pas correctement inséré dans l'entrée IN.

Comment obtenir un son sustain prolongé ?

Augmentez le réglage Sustain pour renforcer la compression, ce qui prolonge la durée des notes. Ajustez aussi Attack pour un déclenchement plus lent, et Level pour compenser le volume.

La pédale fonctionne-t-elle sans pile avec un adaptateur ?

Oui, la pédale fonctionne avec un adaptateur secteur 9 V (centre négatif) sans pile. Assurez-vous que l'adaptateur fournit au moins 100 mA.

Que faire si la pédale ne produit aucun son ?

Vérifiez les branchements (câbles, instrument, ampli). Assurez-vous que la pile est bonne ou que l'adaptateur est branché. Testez avec un autre câble. Si rien ne fonctionne, contactez le service technique.

Où trouver le numéro de série ?

Le numéro de série est situé sur la base (dessous) de la pédale. Il est utile pour les demandes de garantie ou d'assistance technique.

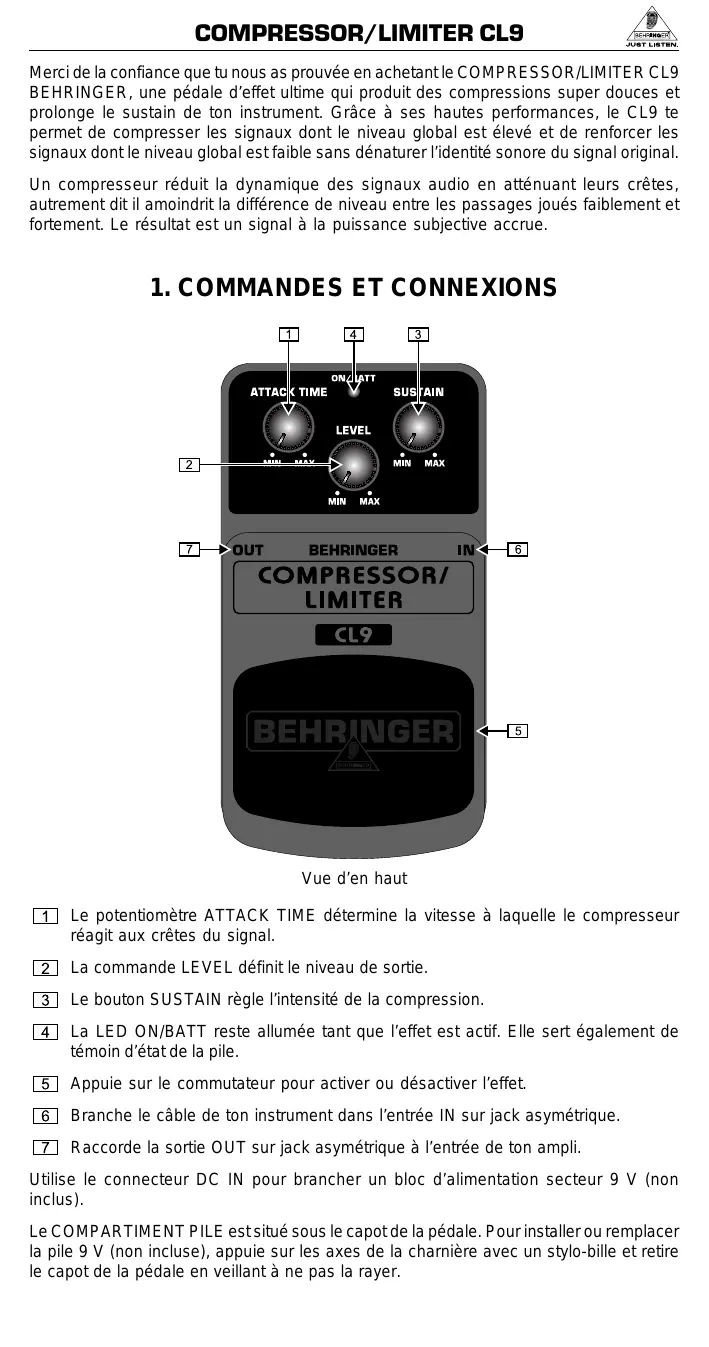

MODE D'EMPLOI CL9 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant le COMPRESSOR/LIMITER CL9 BEHRINGER, une pédale d'effet ultime qui produit des compressions super douces et prolonge le sustain de ton instrument. Grâce à ses hautes performances, le CL9 te permet de compressor les signaux dont le niveau global est élevé et de renforcer les signaux dont le niveau global est faible sans dénaturer l'identité sonore du signal original.

Un compresseur réduit la dynamique des signaux audio en atténuant leurs créneaux, autrement dit il amoindrit la différence de niveau entre les passages joués faiblement et fortement. Le résultat est un signal à la puissance subjective accrue.

1. Commandes et connexions

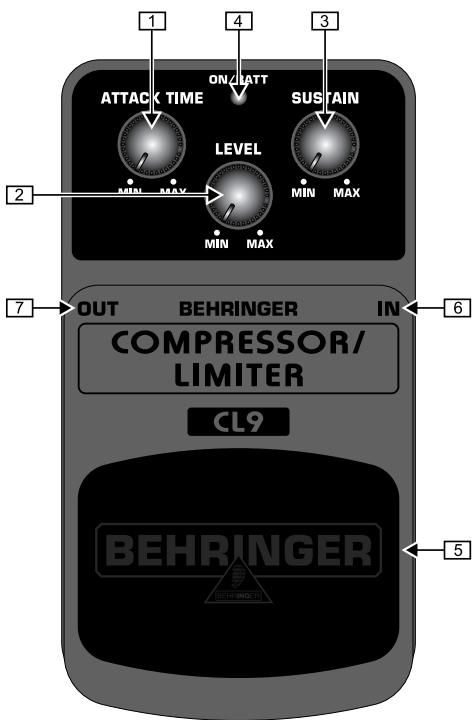

Vue d'en haut

1 Le potentiomètre ATTACK TIME détermine la vitesse à laquelle le compresseur réagit aux crêtes du signal. 2 La commande LEVEL définit le niveau de sortie. 3 Le bouton SUSTAIN règle l'intensité de la compression. 4 La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert également de témoin d'état de la pile. 5 Appuie sur le commutateur pour activer ou désactiver l'effet. 6 Branche le câble de ton instrument dans l'entrée IN sur jack asymétrique. 7 Raccorde la sortie OUT sur jack asymétrique à l'entrée de ton ampli.

Utilise le connecteur DC IN pour brancher un bloc d'alimentation secteur 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplacer la pile 9 V (non incluse), appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

Le CL9 ne possède pas de commutateur marche/arrêt. C'est pourquoi il fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ton CL9, débranche le jack de l'entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

Entree

Connecteur

Impedance

Sortie

Connecteur

Impedance

Alimentation électrique

Jack asymétrique de 6,3 mm

500 kΩ

Jack asymétrique de 6,3 mm

1 kΩ

9V, 100mA régulé

BEHRINGER PSU-SB

États-Unis/Canada 120 V~, 60 Hz

Europe/U. K./Australie 230V 50Hz

Chine 220 V~, 50 Hz

Corée 220 V~, 60 Hz

Japon 100 V~, 50/60 Hz

Connecteur d'alimentation

Pile

Consommation électrique

Connecteur DC de 2 mm, centre négatif

9 V type 6LR61

30 mA

Approx. 54mm (2 1/8") x 70 mm (2 3/4") x 123 mm (4 4/5")

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.

Caracteristiques techniques et apparcènce susceptibles d'être modifiées sans notification préalable. Contenu exact lors de l'impression. BEHRINGER décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et spécifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agrés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER. Par conséquent, ils ne sont enaucun cas autorisés à lier BEHRINGER par engagement ou représentation explicite ou implicite. Aucun extrait de ce manuel ne peut être reproduit, transmis, photocopié ou enregistré de manière mécanique ou electronique et quels qu'en soient le but, la forme et les moyens, sans la permission écrite de BEHRINGER International GmbH. TOUS DROITS RESERVES. ©2007 BEHRINGER International GmbH. BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich-Muenchheide II, Allemagne. Tel. [phone], Fax [phone]
