CC300 - Pédale d'effet pour guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet Chorus pour guitare
Marque	BEHRINGER
Modèle	CC300
Dimensions (H x L x P)	54 x 70 x 123 mm
Poids	0,33 kg
Alimentation	9 V DC, 100 mA régulé (pile 9V type 6LR61 ou adaptateur secteur non inclus)
Consommation électrique	30 mA
Entrée (IN)	Jack 6,35 mm asymétrique, impédance 500 kΩ
Sortie A (OUT A)	Jack 6,35 mm asymétrique, impédance 1 kΩ
Sortie B (OUT B)	Jack 6,35 mm asymétrique, impédance 1 kΩ
Modes d'effet	4 presets, 16 combinaisons
Commutateur	Activation/désactivation de l'effet
Témoin LED	ON/BATT : allumé quand effet actif, témoin de pile
Fonctionnalités	Stéréo ou mono, sélecteur MODE, combinaisons de presets
Alimentation secteur	Connecteur DC 2 mm, centre négatif
Pile	9 V type 6LR61, compartiment sous le capot de la pédale
Numéro de série	Sur la base de la pédale
Garantie	Conditions sur www.behringer.com
Sécurité	Ne pas utiliser près de liquides ou sources de chaleur. Pas de maintenance par l'utilisateur.
Entretien et nettoyage	Nettoyer avec un chiffon sec
Pièces détachées et réparabilité	Contacter le service après-vente BEHRINGER

FOIRE AUX QUESTIONS - CC300 BEHRINGER

Comment activer l'effet chorus sur la pédale CC300 ?

Appuyez sur le commutateur pour activer ou désactiver l'effet. La LED ON/BATT s'allume lorsque l'effet est actif.

Quels câbles utiliser pour brancher la pédale ?

Utilisez un câble jack asymétrique de 6,35 mm pour l'entrée IN et les sorties OUT A et OUT B. Branchez l'entrée à votre instrument et les sorties à votre amplificateur.

Comment utiliser la pédale en stéréo ?

Raccordez les deux sorties OUT A et OUT B à deux entrées d'ampli différentes pour un effet stéréo. Pour un effet mono, utilisez uniquement la sortie OUT A.

Comment changer la pile de la CC300 ?

Appuyez sur les axes de la charnière avec un stylo-bille pour retirer le capot de la pédale. Remplacez la pile par une 9V type 6LR61 en respectant la polarité. Refermez le capot.

Quel adaptateur secteur utiliser ?

Utilisez un adaptateur secteur 9 V DC avec une capacité de 100 mA minimum, connecteur DC 2 mm centre négatif. Le modèle recommandé est le BEHRINGER PSU-SB.

Que signifie la LED allumée en continu ?

La LED ON/BATT allumée indique que l'effet est actif. Si elle s'éteint ou faiblit, la pile est faible et doit être remplacée.

Comment combiner les presets d'effet ?

Le sélecteur MODE permet de choisir 4 presets. En les combinant librement, vous obtenez jusqu'à 16 combinaisons différentes d'effets de spatialisation.

La pédale ne s'allume pas, que faire ?

Vérifiez que la pile est installée correctement ou que l'adaptateur secteur est branché. Assurez-vous qu'un câble jack est inséré dans l'entrée IN, car la pédale s'allume automatiquement à l'insertion du jack.

Puis-je utiliser la CC300 avec une basse ?

Oui, la pédale est conçue pour instrument (guitare, basse). L'effet chorus fonctionne avec tout signal audio via une entrée jack standard.

Où trouver le numéro de série de ma pédale ?

Le numéro de série est situé sur la base de la pédale. Il peut être nécessaire pour le service de garantie.

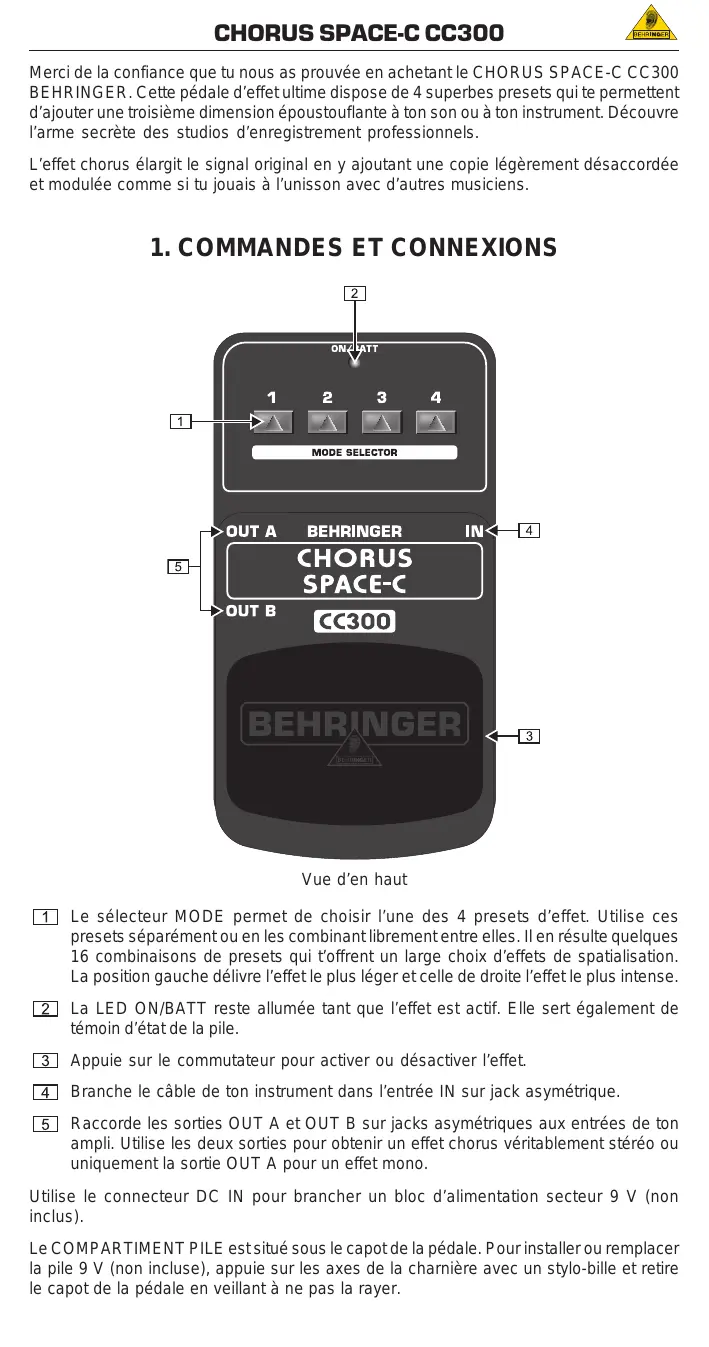

MODE D'EMPLOI CC300 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant le CHORUS SPACE-C CC300 BEHRINGER. Cette pédale d'effet ultime dispose de 4 superbes presets qui te permettent d'ajouter une troisième dimension époustouflante à ton son ou à ton instrument. Découvre l'arme secrète des studios d'enregistrement professionnels.

L'effet chorus élargit le signal original en y ajoutant une copie légèrement désaccordée et modulée comme si tu jouais à l'unisson avec d'autres musiciens.

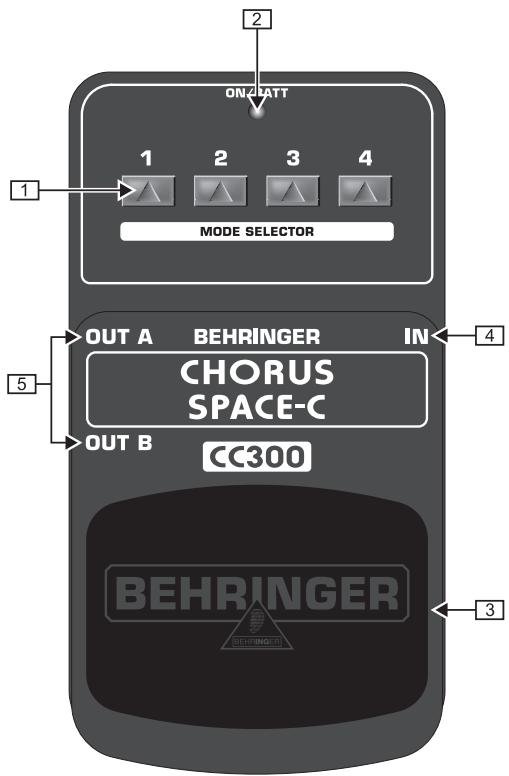

1. Commandes et connexions

Vuede nenhaut

Le sélecteur MODE permet de choisir l'une des 4 presets d'effet. Utilise ces presets séparément ou en les combinant librement entre elles. Il en résulte quelques 16 combinaisons de presets qui t'offrent un large choix d'effets de spatialisation. La position gauche livre l'effet le plus léger et celle de droite l'effet le plus intense. La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert également de témoin d'état de la pile. Appuie sur le commutateur pour activer ou désactiver l'effet. Branche le câble de ton instrument dans l'entrée IN sur jack asymétrique. Raccorde les sorties OUT A et OUT B sur jacks asymétriques aux entrées de ton ampli. Utilise les deux sorties pour obtenir un effet chorus vérablement stéréo ou uniquement la sortie OUT A pour un effet mono.

Utilise le connecteur DC IN pour brancher un bloc d'alimentation secteur 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplacer la pile 9 V (non incluse), appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

Le CC300 ne possède pas de commutateur marche/arrêt. C'est pourquoi il fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ton CC300, débranche le jack de l'entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

3. Specifications

In (entrée)
Connecteur	Jack asymétrique de 6,3 mm
Impédance	500 kΩ
Out A (sortie A)
Connecteur	Jack asymétrique de 6,3 mm
Impédance	1 kΩ
Out B (sortie B)
Connecteur	Jack asymétrique de 6,3 mm
Impédance	1 kΩ
Alimentation électrique	9 V~=., 100 mA régulé
	BEHRINGER PSU-SB
	Etats-Unis/Canada 120 V~, 60 Hz
	Europe/U.K./Australie 230 V~, 50 Hz
	Chine 220 V~, 50 Hz
	Corée 220 V~, 60 Hz
	Japon 100 V~, 50/60 Hz
Connecteur d'alimentation	Connecteur DC de 2 mm, centre négatif
Pile	9 V type 6LR61
Consommation électrique	30 mA
Dimensions (H x L x P)	Approx. 54 mm (2 1/8") x 70 mm (2 3/4") x 123 mm (4 4/5")
Poids	Approx. 0,33 kg (0,73 lbs)

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est jusqu'à ce que les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations générées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.

Caracteristiques techniques et apparcènce susceptibles d'être modifiées sans notification préalable. Contenu exact lors de l'impression. BEHRINGER décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications continues ici. Les couleurs et spécifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agrés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER. Par conséquent, ils ne sont enaucun cas autorisés à lier BEHRINGER par engagement ou représentation explicite ou implicite. Aucun extrait de ce manuel ne peut être reproduit, transmis, photocopié ou enregistré de manière mécanique ou electronique et quels qu'en soient le but, la forme et les moyens, sans la permission écrite de BEHRINGER International GmbH. TOUS DROITS RESERVES. ©2008 BEHRINGER International GmbH. BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich-Muenchheide II, Allemagne. Tel. [phone], Fax [phone]
