Type de produit	Pédale d'effet pour guitare/basse, flanger
Marque	BEHRINGER
Modèle	BUF300
Dimensions (H x L x P)	Environ 5,4 cm x 7 cm x 12,3 cm
Poids	Environ 0,33 kg
Alimentation	9 V DC, 100 mA régulé (adaptateur secteur non inclus) ou pile 9 V type 6LR61
Consommation électrique	30 mA
Entrée	Jack asymétrique 6,35 mm, impédance 500 kΩ
Sortie	Jack asymétrique 6,35 mm, impédance 1 kΩ
Connecteur d'alimentation	DC 2 mm, centre négatif
Fonctions principales	Effet flanger avec commandes MANUAL (fréquence centrale), DEPTH (bande de fréquence), RATE (vitesse), RESONANCE (résonance). Commutateur ON/OFF, LED témoin d'état de pile.
Indicateur LED	Allumée lorsque l'effet est actif ; indique également l'état de la pile
Numéro de série	Situé sur la base de la pédale
Entretien et nettoyage	Nettoyer avec un chiffon sec. Éviter l'humidité et les solvants.
Sécurité	Ne pas utiliser près de liquides ou de sources de chaleur. Utiliser uniquement des accessoires autorisés. Ne pas ouvrir le boîtier. Contacter le SAV pour toute réparation.
Réparabilité	Réparation par personnel qualifié uniquement. Contactez le support BEHRINGER.
Garantie	Consultez les conditions de garantie sur www.behringer.com

FOIRE AUX QUESTIONS - BUF300 BEHRINGER

Comment brancher la pédale BUF300 ?

Branchez votre instrument sur l'entrée IN (jack asymétrique 6,35 mm). Reliez la sortie OUT à l'entrée de votre ampli. Pour l'alimentation, vous pouvez utiliser une pile 9 V ou un adaptateur secteur 9 V DC branché sur DC IN.

Comment régler l'effet flanger ?

Utilisez les quatre potentiomètres : MANUAL pour la fréquence centrale, DEPTH pour la largeur de la bande, RATE pour la vitesse de l'effet, et RES (résonance) pour intensifier l'effet en amplifiant la fréquence de résonance.

Quelle pile dois-je utiliser ?

Utilisez une pile 9 V de type 6LR61. Elle se loge dans le compartiment sous le capot de la pédale.

Quand faut-il changer la pile ?

Quand la LED ON/BATT s'éteint ou faiblit, remplacez la pile. Pour économiser la pile, débranchez le jack de l'entrée IN lorsque vous n'utilisez pas la pédale.

Puis-je utiliser un adaptateur secteur ?

Oui, branchez un adaptateur secteur 9 V DC, 100 mA régulé (centre négatif) sur le connecteur DC IN. Un modèle recommandé est le BEHRINGER PSU-SB.

Que signifie la LED sur la pédale ?

La LED ON/BATT est allumée quand l'effet est actif. Elle sert aussi de témoin de l'état de la pile : si elle est faible ou éteinte, la pile est à remplacer.

Comment nettoyer la pédale ?

Nettoyez-la avec un chiffon sec et doux. N'utilisez pas de liquides ou de produits abrasifs. Évitez l'humidité.

Quelles sont les précautions de sécurité importantes ?

Ne placez pas la pédale près de liquides ou de sources de chaleur. Utilisez exclusivement des accessoires autorisés. N'ouvrez pas le boîtier ; confiez toute réparation à un personnel qualifié.

Où se trouve le numéro de série ?

Le numéro de série est situé sur la base de la pédale.

Cette pédale fonctionne-t-elle avec une basse ?

Oui, le BUF300 est conçu pour guitare et basse. Son nom ULTRA BASS FLANGER indique qu'il est optimisé pour les basses fréquences.

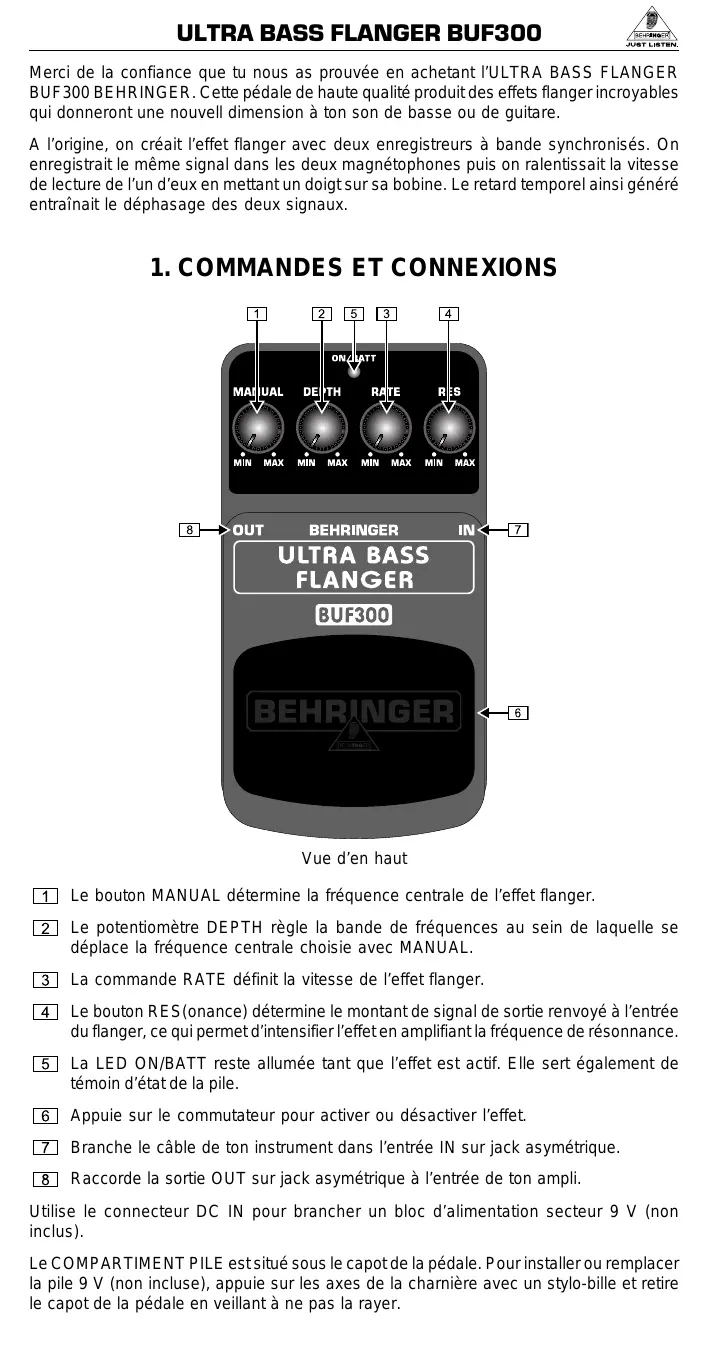

MODE D'EMPLOI BUF300 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant l'ULTRA BASS FLANGER BUF300 BEHRINGER. Cette pédale de haute qualité produit des effets flanger incroyables qui donnent une nouvelle dimension à ton son de basse ou de guitare.

À l'origine, on créait l'effet flanger avec deux enregistreurs à bande synchronisés. On enregistrait le même signal dans les deux magnétophones puis on ralentissait la vitesse de lecture de l'un d'eux en mettant un doigt sur sa bobine. Le retard temporel ainsi généré entraînait le déphasage des deux signaux.

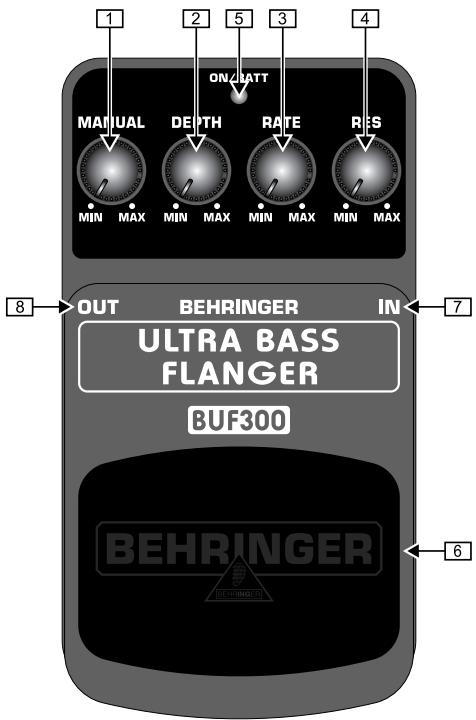

1. Commandes et connexions

Vueden haut

1 Le bouton MANUAL détermine la fréquence centrale de l'effet flanger. 2 Le potentiomètre DEPTH règle la bande de fréquences au sein de laquelle se déplace la fréquence centrale choses avec MANUAL. 3 La commande RATE définit la vitesse de l'effet flanger. 4 Le bouton RES(onance) détermine le montant de signal de sortie renvoyé à l'entrée du flanger, ce qui permet d'intensifier l'effect en amplifiant la fréquence de résonnance. La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert également de témoin d'état de la pile. 6 Appuie sur le commutateur pour activer ou désactiver l'effect. 7 Branche le câble de ton instrument dans l'entrée IN sur jack asymétrique. 8 Raccorde la sortie OUT sur jack asymétrique à l'entrée de ton ampli.

Utilise le connecteur DC IN pour brancher un bloc d'alimentation secteur 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplacer la pile 9 V (non incluse), appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

Le BUF300 ne possède pas de commutateur marche/arrêt. C'est pourquoi il fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ton BUF300, débranche le jack de l'entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

3. Specifications

In (entrée)
Connecteur	Jack asymétrique de 6,3 mm
Impédance	500 kΩ
Out (sortie)
Connecteur	Jack asymétrique de 6,3 mm
Impédance	1 kΩ
Alimentation électrique	9 V = , 100 mA régulé
	BEHRINGER PSU-SB
	Etats-Unis/Canada 120 V~, 60 Hz
	Europe/U.K./Australie 230 V~, 50 Hz
	Chine 220 V~, 50 Hz
	Corée 220 V~, 60 Hz
	Japon 100 V~, 50/60 Hz
Connecteur d'alimentation	Connecteur DC de 2 mm, centre négatif
Pile	9 V type 6LR61
Consommation électrique	30 mA
Dimensions (H x L x P)	Approx. 54 mm (2 1/8") x 70 mm (2 3/4") x 123 mm (4 4/5")
Weight	Approx. 0,33 kg (0,73 lbs)

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.

Caracteristiques techniques et apparue susceptibles d'être modifiées sans notification préalable. Contenu exact lors de l'impression. BEHRINGER décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et specifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER. Par conséquent, ils ne sont enaucen cas autorisés àlier BEHRINGER par engagement ou représentation explicite ou implicite. Aucun extrait de ce manuel ne peut être reproduit, transmis, photocopié ou enregistré de manière mécanique ou electronique et quels qu'en soient le but, la forme et les moyens, sans la permission écrite de BEHRINGER International GmbH. TOUS DROITS RESERVES. ©2007 BEHRINGER International GmbH. BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich-Muenchheide II, Allemagne. Tel. [phone], Fax [phone]
