BOD100 - Pédale d'effet pour guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour guitare basse
Marque	BEHRINGER
Modèle	BOD100
Dimensions (H x L x P)	Environ 54 x 70 x 123 mm
Poids	Environ 0,33 kg
Alimentation	9 V DC, 100 mA régulé (adaptateur secteur non inclus) ou pile 9 V type 6LR61
Consommation électrique	30 mA
Connecteurs	Entrée IN (jack 6,3 mm asymétrique), sortie OUT (jack 6,3 mm asymétrique), DC IN (connecteur DC 2 mm, centre négatif)
Impédance d’entrée	500 kΩ
Impédance de sortie	1 kΩ
Fonctions principales	Level, High, Low, Gain, Balance, LED ON/BATT, commutateur d'activation
Type d’effet	Overdrive/distortion de type lampe pour basse
Entretien et nettoyage	Débrancher le jack d'entrée lorsque la pédale n'est pas utilisée pour économiser la pile. Nettoyer avec un chiffon sec.
Sécurité	Ne pas utiliser à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés.
Pièces détachées et réparabilité	La pile est remplaçable (9 V type 6LR61). Pour toute réparation, contacter le service technique BEHRINGER.
Informations générales	Numéro de série situé sur la base. Garantie disponible sur www.behringer.com. Fabrication sous réserve de modifications.

FOIRE AUX QUESTIONS - BOD100 BEHRINGER

Comment activer ou désactiver l'effet de la BOD100 ?

Appuyez sur le commutateur au pied pour activer ou désactiver l'effet. La LED ON/BATT s'allume quand l'effet est actif.

Quel type d'alimentation puis-je utiliser ?

Vous pouvez utiliser une pile 9 V type 6LR61 ou un bloc d'alimentation 9 V DC, 100 mA régulé (connecteur DC 2 mm, centre négatif). L'adaptateur secteur n'est pas inclus.

Comment remplacer la pile ?

Appuyez sur les axes de la charnière avec un stylo-bille et retirez le capot de la pédale. Remplacez la pile par une pile 9 V type 6LR61. Refermez le capot.

Que signifie la LED ON/BATT ?

La LED ON/BATT s'allume lorsque l'effet est actif. Elle sert aussi de témoin d'état de la pile : si elle s'éteint ou faiblit, la pile est à remplacer.

Comment régler le niveau de distorsion ?

Utilisez le bouton GAIN pour ajuster l'intensité de l'overdrive. Les boutons HIGH et LOW permettent de modifier le son dans les aigus et les graves. Le bouton LEVEL règle le volume de sortie.

Puis-je utiliser la pédale avec une guitare standard ?

Oui, la BOD100 est conçue pour la basse, mais elle peut être utilisée avec une guitare électrique pour obtenir des distorsions grasses. Adaptez les réglages selon vos goûts.

Pourquoi ma pédale ne s'allume-t-elle pas ?

Vérifiez que la pile est installée ou que l'adaptateur secteur est branché. Assurez-vous qu'un câble jack est inséré dans l'entrée IN, car la pédale s'allume automatiquement dès qu'un jack est branché.

Comment nettoyer la pédale ?

Utilisez un chiffon sec pour nettoyer l'extérieur. Évitez les liquides et les produits abrasifs. Débranchez toujours le jack avant de nettoyer.

Où trouver le numéro de série ?

Le numéro de série est situé sur la base de la pédale. Il est utile pour les demandes de garantie ou d'assistance.

Que faire si la pédale ne produit aucun son ?

Vérifiez les câbles et les connexions. Assurez-vous que l'effet est activé (LED allumée). Testez avec une autre pile ou un adaptateur secteur. Si le problème persiste, contactez le service technique BEHRINGER.

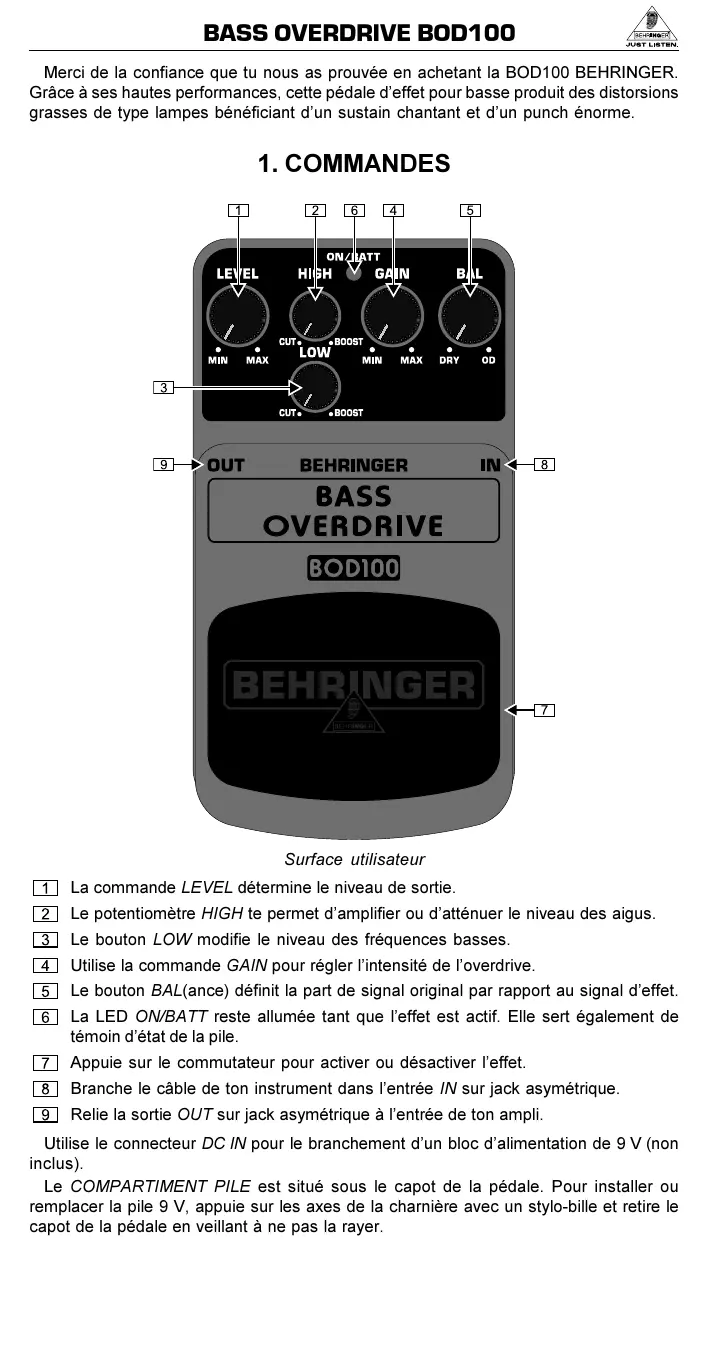

MODE D'EMPLOI BOD100 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant la BOD100 BEHRINGER. Grâce à ses hautes performances, cette pédale d'effet pour basse produit des distorsions grasses de type lampes bénéficiant d'un sustain chantant et d'un punch énorme.

1. Commandes

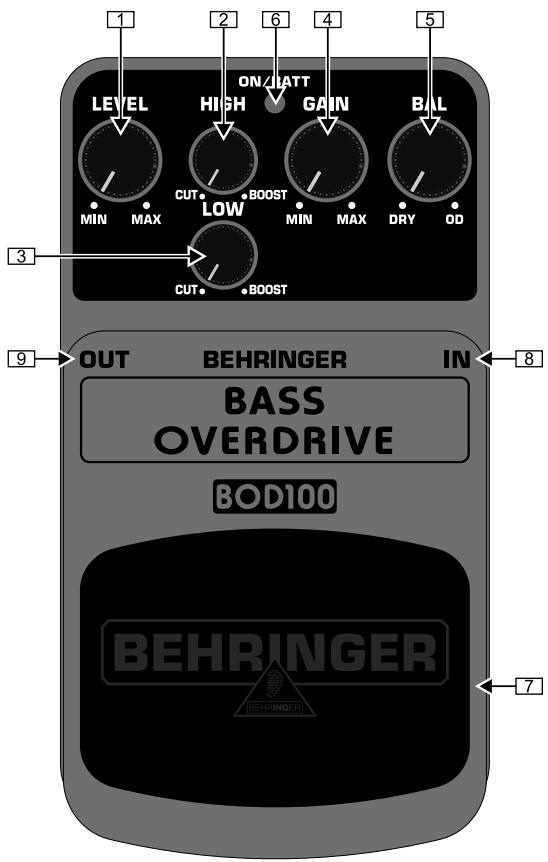

Surface utilisateur

1 La commande LEVEL détermine le niveau de sortie. 2 Le potentiomètre HIGH te permet d'amplifier ou d'atténuer le niveau des aigus. 3 Le bouton LOW modifie le niveau des fréquences basses. 4 Utilise la commande GAIN pour régler l'intensité de l'overdrive. 5 Le bouton BAL(ance) définit la part de signal original par rapport au signal d'effet. La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert également de témoin d'état de la pile. 7 Appuie sur le commutateur pour activer ou désactiver l'effet. 8 Branche le câble de ton instrument dans l'entrée IN sur jack asymétrique. 9 Relie la sortie OUT sur jack asymétrique à l'entrée de ton ampli.

Utilise le connecteur DC IN pour le branchement d'un bloc d'alimentation de 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplacer la pile 9 V, appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

La BOD100 ne possède pas de commutateur marche/arrêt. C'est pourquoi elle fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ta BOD100, débranche le jack de son entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

3. Specifications

In (entrée)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	500 kΩ
Out (sortie)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	1 kΩ
Alimentation électrique	9 V, 100 mA DC régulé
	Alim. PSU-SB-CN BEHRINGER 220 VAC (Chine)
	Alim. PSU-SB-EU BEHRINGER 230 VAC (Europe)
	Alim. PSU-SB-JP BEHRINGER 100 VAC (Japon)
	Alim. PSU-SB-SAA BEHRINGER 240 VAC (Australie)
	Alim. PSU-SB-UK BEHRINGER 240 VAC (Royaume-Uni)
	Alim. PSU-SB-UL BEHRINGER 120 VAC (Etats-Unis)
Connecteur d'alimentation	Connecteur DC de 2 mm, centre négatif
Pile	9 V type 6LR61
Consommation électrique	30 mA
Dimensions (H x L x P)	Approx. 54 mm (2 1/8") x 70 mm (2 3/4") x 123 mm (4 4/5")
Poids	Approx. 0.33 kg (0.73 lbs)

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations représentées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.
