BO100 - Pédale d'effet pour guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour guitare (distorsion)
Marque	BEHRINGER
Modèle	BO100
Dimensions (H x L x P)	Environ 54 mm x 70 mm x 123 mm
Poids	Environ 0,33 kg
Alimentation électrique	9 V CC, 100 mA (adaptateur secteur non inclus) ou pile 9 V type 6LR61
Type de pile	9 V (6LR61)
Consommation électrique	30 mA
Connecteur d'alimentation	DC 2 mm, centre négatif
Entrée (IN)	Jack asymétrique 6,3 mm, impédance 500 kΩ
Sortie (OUT)	Jack asymétrique 6,3 mm, impédance 1 kΩ
Commandes	LEVEL (niveau de sortie), TONE (chaleur sonore), GAIN (intensité de distorsion)
Témoin lumineux	LED ON/BATT (état de l'effet et niveau de pile)
Interrupteur	Commutateur au pied (activation/désactivation de l'effet)
Type d'effet	Distorsion chaude inspirée des amplis à lampes vintage
Numéro de série	Situé sur la base de la pédale
Entretien	Nettoyer avec un chiffon sec ; utiliser exclusivement des accessoires autorisés
Sécurité	Ne pas utiliser près de liquides ou de sources de chaleur ; ne pas ouvrir ni réparer soi-même
Pièces détachées / Réparabilité	Pile 9 V remplaçable par l'utilisateur ; autres pièces : contacter le service technique BEHRINGER
Garantie	Conditions disponibles sur www.behringer.com
Informations générales	Conçu pour guitare électrique, son chaud pour blues/rock

FOIRE AUX QUESTIONS - BO100 BEHRINGER

Comment allumer la pédale BO100 ?

La pédale ne possède pas d'interrupteur marche/arrêt. Elle s'allume automatiquement dès que vous branchez un câble jack dans l'entrée IN. Pour l'éteindre, débranchez le jack.

Quel type de pile utiliser ?

Utilisez une pile 9 V de type 6LR61. Elle se place dans le compartiment sous le capot de la pédale.

Comment remplacer la pile ?

Appuyez sur les axes de la charnière avec un stylo-bille pour retirer le capot de la pédale. Remplacez la pile en respectant la polarité, puis refermez le capot.

Puis-je utiliser un adaptateur secteur ?

Oui, branchez un bloc d'alimentation 9 V CC, 100 mA (centre négatif) sur le connecteur DC IN. L'adaptateur n'est pas inclus.

Comment régler le son ?

Utilisez les trois boutons : GAIN pour l'intensité de la distorsion, TONE pour la chaleur sonore, et LEVEL pour le volume de sortie.

La pédale fonctionne-t-elle avec une basse ?

Oui, la BO100 peut être utilisée avec une basse, mais elle est conçue principalement pour la guitare électrique. Le réglage de tonalité peut nécessiter des ajustements.

Que signifie la LED rouge ?

La LED ON/BATT s'allume lorsque l'effet est activé. Si elle s'éteint ou clignote, la pile est faible et doit être remplacée.

Comment nettoyer la pédale ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits liquides ou abrasifs. Débranchez tout câble avant le nettoyage.

Quelle est l'impédance d'entrée et de sortie ?

L'impédance d'entrée est de 500 kΩ et celle de sortie de 1 kΩ, compatibles avec la plupart des guitares et amplificateurs.

Où trouver le numéro de série ?

Le numéro de série est gravé sur la base (dessous) de la pédale. Il est utile pour toute demande de garantie ou de service.

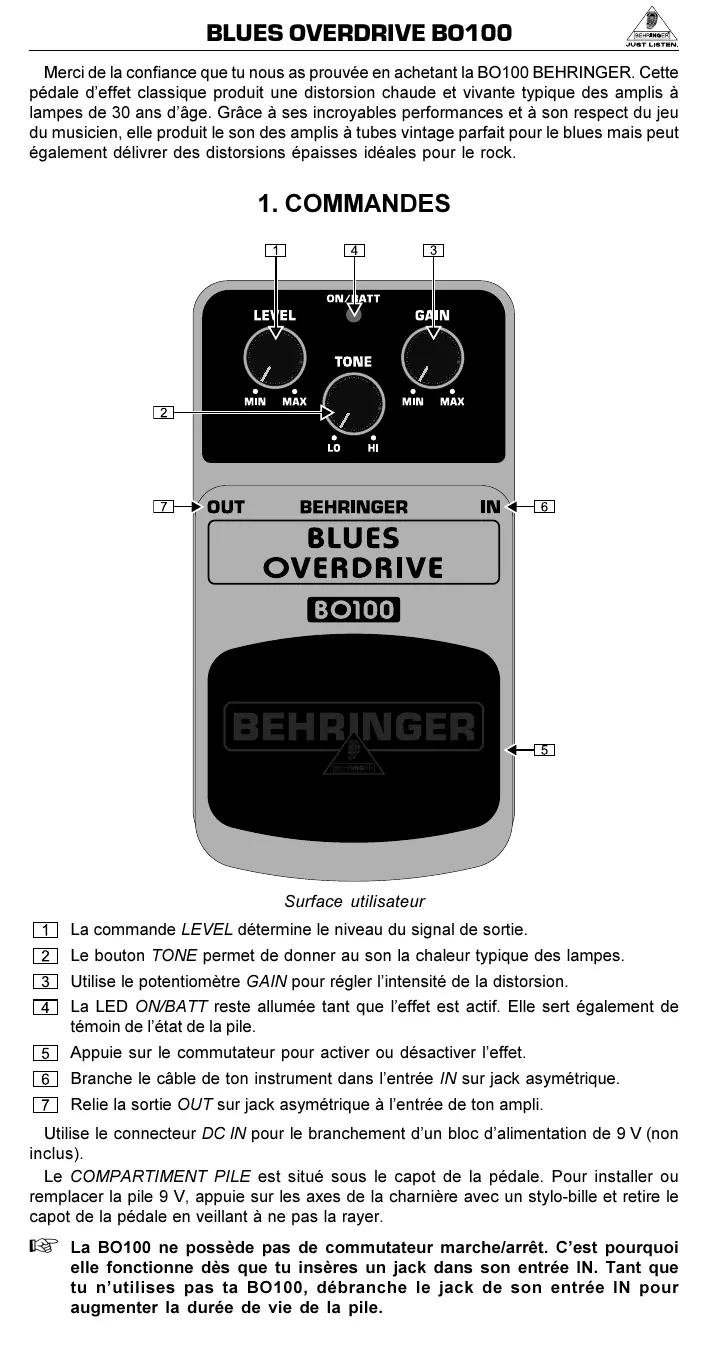

MODE D'EMPLOI BO100 BEHRINGER

Merci de la confiance que vous nous avez témoignée en achetant la BO100 BEHRINGER. Cette pédale d'effet classique produit une distorsion chaude et vivante typique des amplis à lampes de 30 ans d'âge. Grâce à ses incroyables performances et à son respect du jeu du musicien, elle reproduit le son des amplis à tubes vintage, parfait pour le blues, mais peut également délivrer des distorsions épaisses idéales pour le rock.

1. COMMANDES Surface utilisateur

La commande LEVEL détermine le niveau du signal de sortie. Le bouton TONE permet de donner au son la chaleur typique des lampes. Utilise le potentiomètre GAIN pour régler l'intensité de la distorsion. La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert également de témoin de l'état de la pile. Appuie sur le commutateur pour activer ou désactiver l'effet. Branche le câble de ton instrument dans l'entrée IN sur jack asymétrique. Relie la sortie OUT sur jack asymétrique à l'entrée de ton ampli.

Utilise le connecteur DC IN pour le branchement d'un bloc d'alimentation de 9 V (non inclus).

Le compartiment pile est situé sous le capot de la pédale. Pour installer ou remplacer la pile 9 V, appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

La BO100 ne possède pas de commutateur marche/arrêt. C'est pourquoi elle fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ta BO100, débranche le jack de son entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

3. Spécifications

In (entrée)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	500 kΩ
Out (sortie)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	1 kΩ
Alimentation électrique	9 V, 100 mA DC régulé
	Alim. PSU-SB-CN BEHRINGER 220 VAC (Chine)
	Alim. PSU-SB-EU BEHRINGER 230 VAC (Europe)
	Alim. PSU-SB-JP BEHRINGER 100 VAC (Japon)
	Alim. PSU-SB-SAA BEHRINGER 240 VAC (Australie)
	Alim. PSU-SB-UK BEHRINGER 240 VAC (Royaume-Uni)
	Alim. PSU-SB-UL BEHRINGER 120 VAC (Etats-Unis)
Connecteur d'alimentation	Connecteur DC de 2 mm, centre négatif
Pile	9 V type 6LR61
Consommation électrique	30 mA
Dimensions (H x L x P)	Approx. 54 mm (2 1/8") x 70 mm (2 3/4") x 123 mm (4 4/5")
Poids	Approx. 0.33 kg (0.73 lbs)

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations représentées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.

Caractéristiques techniques et apparence susceptibles d'être modifiées sans notification préalable. Contenu exact lors de l'impression. Les noms et logos respectifs des sociétés, institutions ou publications représentées ou cités ici sont des marques déposées de leurs propriétaires respectifs. Leur utilisation n'implique pas que BEHRINGER® possède des droits sur ces marques déposées ou qu'il existe une affiliation entre BEHRINGER® et les propriétaires de la marque déposée. La mise à disposition d'exemples de réglage par des organisations commerciales ou la référence à des organisations commerciales ne sont là que pour information. Elles n'impliquent pas qu'il existe un lien entre BEHRINGER et les exemples de réglage mentionnés, qu'il y ait recommandation ou endorsement par BEHRINGER, ou que les exemples de réglage mentionnés soient nécessairement les meilleurs existants pour l'application. BEHRINGER® décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et spécifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER®. Par conséquent, ils ne sont en aucun cas autorisés à lier BEHRINGER® par engagement ou représentation explicite ou implicite. Tous droits d'auteur réservés pour ce document. Toute reproduction ou transmission complète, partielle ou modifiée de ce document, quels en soient le but, la forme et les moyens, est interdite sans la permission écrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER® est une marque déposée.
