TUBE ULTRAGAIN MIC200 - Préamplificateur de microphone BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Préamplificateur à lampes
Caractéristiques techniques principales	Entrée XLR, sortie XLR, gain réglable, traitement de signal à lampes
Alimentation électrique	Alimentation secteur 100-240 V, 50/60 Hz
Dimensions approximatives	19" (482 mm) de large, 1 U de hauteur
Poids	1,5 kg
Compatibilités	Compatible avec la plupart des microphones et équipements audio professionnels
Fonctions principales	Amplification de signal, coloration sonore, contrôle de gain, alimentation fantôme
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service client BEHRINGER
Sécurité	Utiliser uniquement avec l'alimentation fournie, ne pas exposer à l'humidité
Informations générales utiles	Idéal pour les enregistrements en studio et les performances live, compact et léger

FOIRE AUX QUESTIONS - TUBE ULTRAGAIN MIC200 BEHRINGER

Comment connecter le BEHRINGER TUBE ULTRAGAIN MIC200 à ma table de mixage ?

Pour connecter le MIC200 à votre table de mixage, utilisez un câble XLR pour relier la sortie XLR du MIC200 à l'entrée XLR de votre table de mixage.

Pourquoi le son est-il faible lorsque j'utilise le MIC200 ?

Assurez-vous que le gain est correctement ajusté sur le MIC200. Vérifiez également que le niveau d'entrée de votre microphone est suffisant et que le niveau de sortie est bien réglé sur votre table de mixage.

Le MIC200 s'allume mais je n'entends aucun son. Que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que le MIC200 est bien allumé. Assurez-vous que le volume de sortie est réglé et que les connexions entre le MIC200 et la table de mixage sont correctes.

Comment utiliser la fonction de préamplification du MIC200 ?

Pour utiliser la fonction de préamplification, connectez votre microphone à l'entrée XLR du MIC200, puis ajustez le bouton de gain pour augmenter le niveau du signal avant qu'il ne soit envoyé à la table de mixage.

Puis-je utiliser le MIC200 avec un instrument autre qu'un microphone ?

Oui, vous pouvez utiliser le MIC200 avec des instruments à faible niveau de sortie, comme des guitares ou des claviers, en utilisant la prise d'entrée appropriée.

Comment puis-je ajuster la tonalité de mon son avec le MIC200 ?

Utilisez le contrôle de tonalité sur le MIC200 pour ajuster les aigus et les basses à votre goût. Vous pouvez également utiliser les options de traitement de signal intégrées pour affiner davantage le son.

Le MIC200 produit un bruit de fond. Que faire ?

Un bruit de fond peut être causé par des interférences électriques. Assurez-vous que les câbles sont de bonne qualité et éloignez le MIC200 d'autres appareils électroniques. Vérifiez également les niveaux de gain pour éviter la distorsion.

Comment réinitialiser le BEHRINGER TUBE ULTRAGAIN MIC200 ?

Pour réinitialiser le MIC200, débranchez-le de l'alimentation, attendez quelques secondes, puis rebranchez-le. Cela réinitialisera les paramètres à leurs valeurs par défaut.

Où puis-je trouver le manuel d'utilisation du MIC200 ?

Le manuel d'utilisation est disponible sur le site officiel de Behringer dans la section support ou téléchargement.

MODE D'EMPLOI TUBE ULTRAGAIN MIC200 BEHRINGER

Manuel d'utilisation

Pour éviter tout risque de chocolélectrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnelnel qualifié.

AVERTISSEMENT : Pour éviter tout risque d'incendie ou de choc électrique, ne pas exposer l'appareil à la pluie ou à l'humidité.

Ce symbole avertit de la presence d'une tension dangereuse et non isolée à l'intérieur de l'appareil. Elle peut provoquer des chocs électriques.

Ce symbol signale les consignes d'utilisation et d'entretien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

GARANTIE: Les conditions de garantie valables actuellément en vigueur sont reprises aux modes d'emploi anglais et allemands. Au besoin, vous pouvez prélever celles-ci en langue française à notre Website sous http://www.behringer.com ou les demander par E-Mail sous; [e-mail], par Fax: au N° [phone] et par téléphone: au N° [phone].

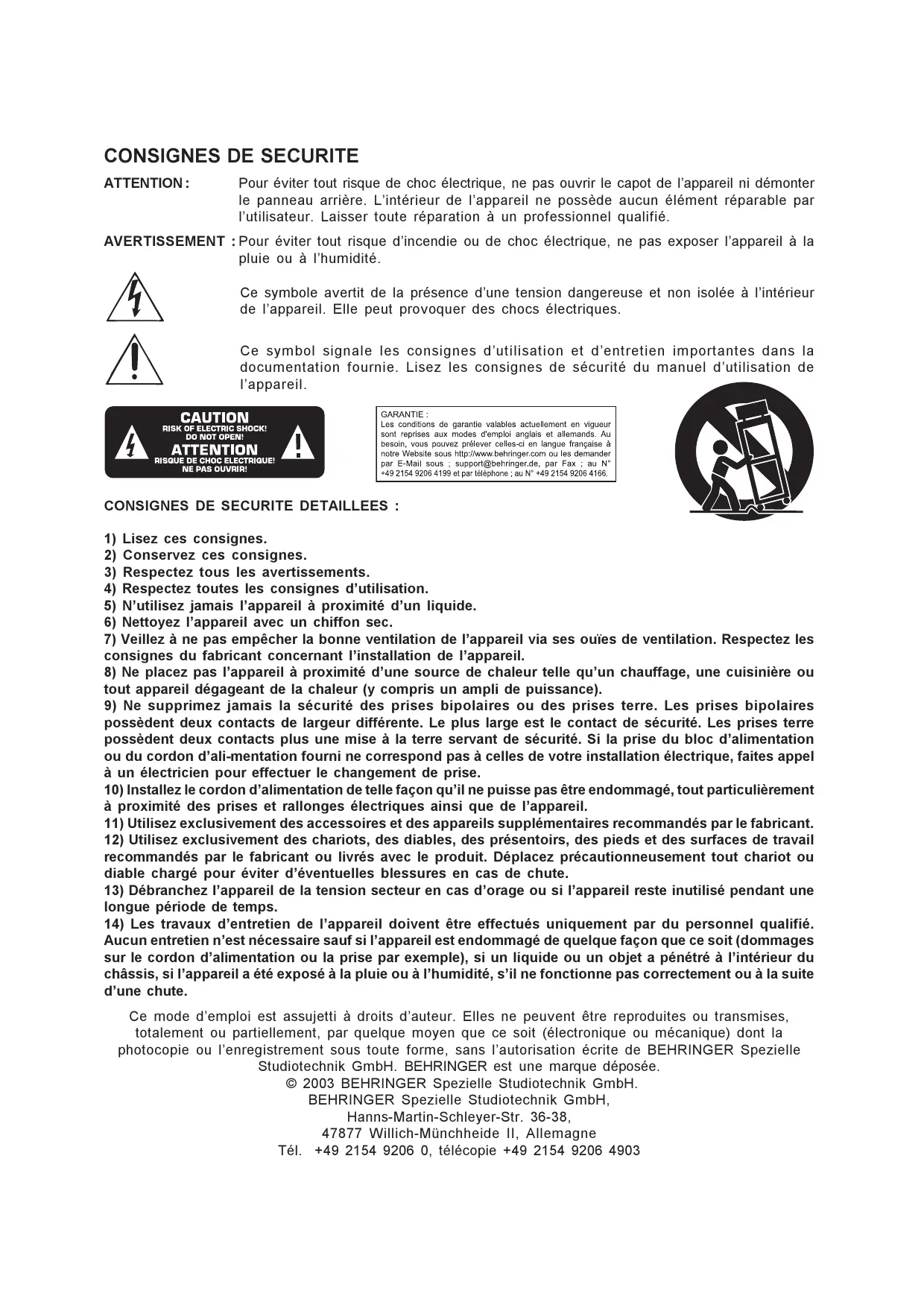

CONSIGNES DE SECURITE DETAILLEES :

1) Lisez ces consignes.
2) Conservez ces consignes.
3) Respectez tous les avertissements.
4) Respectez toutes les consignes d'utilisation.
5) N'utilisez jamais l'appareil à proximé d'un liquide.
6) Nettoyez l'appareil avec un chiffon sec.
7) Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.
8) Ne placez pas l'appareil à proximé d'une source de chaleur telle qu'un chauffage, une cusinière ou tout apparéil dégageant de la chaleur (y compris un ampli de puissance).
9) Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'ali-mentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un electricien pour effectuer le changement de prise.
10) Installez le cordon d'alimentation de telle façon qu'il ne puisse pas etre endommagé,tout particulierement àproximate des prises et rallonges electriques ainsi que de l'appareil.
11) Utilisez exclusivement des accessoires et des appareils supplémentaires recommendés par le fabricant.
12) Utilisez exclusivement des chariots, des diables, des presentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ouiable charge pour éviter d'eventuelles blessures en cas de chute.
13) Debranche l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps.
14) Les travaux d'entretien de l'appareil doivent être effectuels uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de chaque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du chassinis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.

Ce mode d'emploi est assujetti à droits d'auteur. Elles ne peuvent être reproductive ou transmises, totalement ou partiellement, parquelque moyen que ce soit (electronique ou mecanique) dont la photocopie ou l'enregistrement sous toute forme, sans l'autorisation ecrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER est une marque déposée.

47877 Willich-Munchheide II, Allemagne

Tél. [phone], télécopie [phone]

Bienvenue chez BEHRINGER!

Merci de la confiance que vous avez accordée aux produits BEHRINGER en achetant le MIC200.

Votre MIC200 est un préampli micro particulièrement polyvalent. Sa grande flexibilité lui permet de s'adapter à un grand nombre d'applications. On peut également l'utiliser comme préampli pour guitares acoustique et électrique, basse, clavier et batterie. Quelle que soit l'application, le MIC200 délivre des performances optimes autant sur scene qu'en studio d'enregistrement ou home studio!

1. INTRODUCTION

Avec le MIC200, vous possédez un préampli micro extrémement polyvalent dont le cœur est constitué d'une lampe 12AX7. Le MIC200 dispose de nombreux préréglages de préampli réalisés par modélisation, d'un limiteur, d'un inverseur de phase, d'une alimentation fantôme, d'un afficheur à LED ainsi que d'un atténuateur et d'un contrôle coupe-bas débrayables.

1.1 Concept

Le cœur du TUBE ULTRAGAIN est un circuit de préamplification micro discret à la sonorité transparente et au niveau de bruit extrément réduit. Combinant un circuit à lampe UTC BEHRINGER, des amplis opérationnels de type 4580 et une conception fouillée, le MIC200 possède des niveaux de bruit résiduel et de distorsion exceptionnels! La technologie à tube UTC développée par les ingénieurs de BEHRINGER lui confère une grande richesse de traitement audio. Lors du développement du TUBE ULTRAGAIN, nous nous sommes particulièrement attachés à le doter d'un caractère musical, notamment grâce à son circuit à lampe conférant plus de punch aux instruments à percussion et une grande transparence aux autres sources. Le résultat est un rendu général plein et brillant.

Avec le TUBE ULTRAGAIN, le spectre sonore gagne en profondeur et permet de很好地 situer chaque instrument. Les voix obtiennent une présence et un volume accrus sans toute fois sonner de façon dure, ce qui permet de les intégrer idéalement au mixage.

2.COMMANDES ET ConnEXIONS

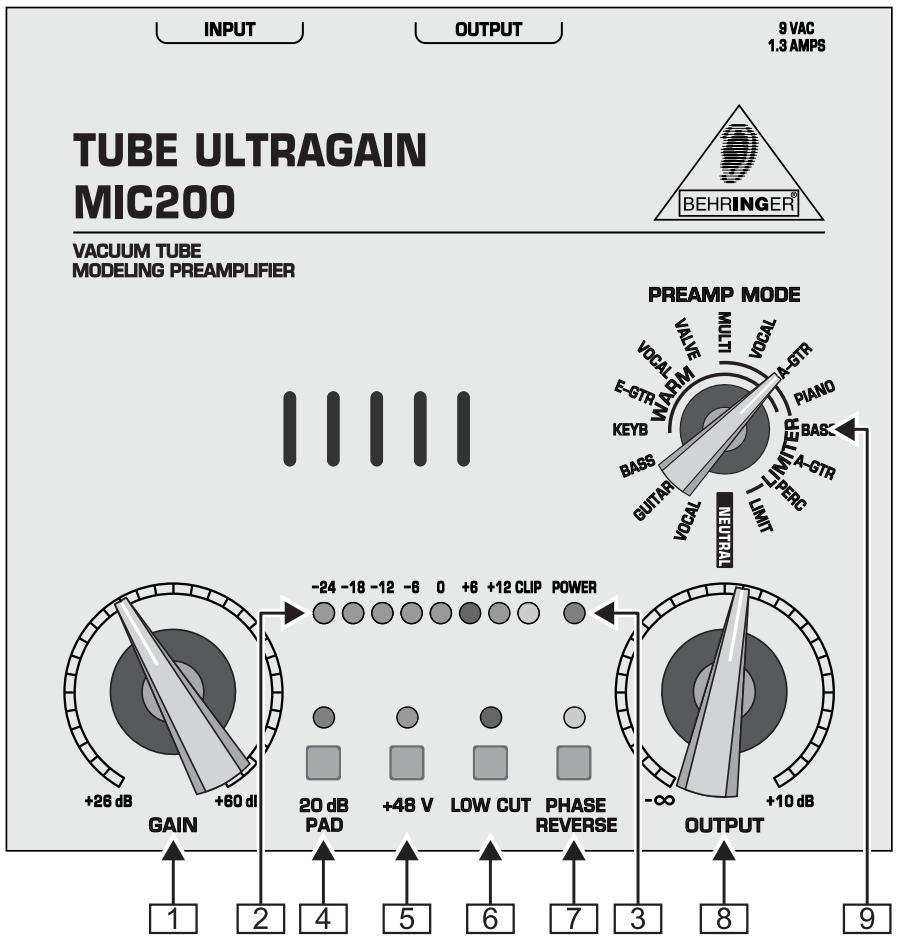

Fig. 2.1: La face avant du MIC200

2.1 Face avant

1 Le potentiometre GAIN détermine l'amplification du signal de l'entrée entre +26 et +60 dB. Avant le câblage ou décâblage de la source sonore, assurez-vous que ce potentiometre est en butée gauche et ouvre-le toujours après avoir raccordé la source au MIC200.
2 Utilisez l'afficheur à LED pour régler le niveau du signal de sortie exprimé en dB. Evitez à tout prix que la LED Clip reste allumée. Faites en sorte qu'elle ne s'allume que furtivement sur les créées du signal.

3 La LED POWER rappelle que l'appareil est en service. Le MIC200 est sous tension depuis qu'il est relié à la tension secteur via son bloc d'alimentation fourni.
4 Lorsqu'il est enforcé, l'attenuateur 20 dB PAD réduit de 20 dB le niveau de la source sonore raccordée à l'une des entrées du MIC200. La position adéquate de cette touche dépend de la source à préamplifier. De manière générale, il n'est pas préféable de réduire le niveau d'entrée sauf pour certaines sources reprises par micro. <Quoi qu'il en soit, surveillance constament l'afficheur à LED pour vérifier que le MIC200 n'est pas en surcharge.
5 La touche +48 V active l'alimentation fantôme de l'entrée micro. Cette alimentation supplémentaire transporte dans le cable micro est nécessaire au fonctionnement des micros électrostatiques. Les micros dynamiques n'en ont pas besoin.
6 Appuyez sur la touche LOWCUT pour éliminer les bruits résiduels dans le bas du spectre tels que, par exemple, les bruits éventuelles engendrés par des vibrations du sol.
7 Le commutateur PHASE REVERSE inverse la phase du signal ligne ou micro de l'entrée. Autrement dit, il fait pivoter la phase de 180 degrés. Activez l'inverseur de phase au cas où vous utilisez plusieurs micros pour une même source et qu'il en résultat des annulations de fréquences.
8 Le potentiometre OUTPUT détermine le niveau de sortie du préampli entre -∞ et +10 dB. Lorsqu'il est en butée gauche,aucun signal ne sort du MIC200. Plus on ouvre ce potentiometre,plus le niveau de sortie est élevé.
9 Le sélecteur PREAMP MODE vous propose une grande variété de réglages de préamplification répartis dans les catégories WARM, WARM/LIMITER, LIMITER et NEUTRAL :

TUBE ULTRAGAIN MIC200

WARM (dans le sens des aiguilles d'une montre, à partir de 9 heures):

Utilisez ces réglages lorsque vous souhaitez conférer au signal la chaleur typique du son analogue.

KEYB Instruments électroniques à touches.

E-GTR Guitare électrique.

VOCAL Voix et chant.

VALVE Son à lampe analogue et chaud.

WARM + LIMITER (dans le sens des aiguilles d'une montre, à partir de 12 heures):

Pour l'enregistrement par micro, utilisez ces réglages afin d'ajouter de la chaleur aux signaux de niveau très élevé ou aux signaux contenant de nombreuses créées (une batterie par exemple).

MULTI Divers domains d'utilisation.

VOCAL Voix et chant.

A-GTR Guitareacoustique.

Piano Piano droit ou a queue.

LIMITER (dans le sens des aiguilles d'une montre, à partir de 3 heures):

Choisissez ces réglages pour bénéficier de la fonction limiteur mais pas du circuit à lampe.

BASS Basse.

A-GTR Guitare acoustique.

PERC Percussions et batterie.

LIMIT Limitationneutre.

NEUTRAL (dans le sens des aiguilles d'une montre, à partir de 6 heures):

Réglages sans circuit à lampe ni limiteur idéalement adaptés à la restitution neutre et naturelle des sources.

NEUTRAL Neutre.

VOCAL Optimisé pour les voix et le chant.

GUITAR Optimisé pour la guitare et les amplis guitare.

BASS Optimisé pour laasse électrique.

Lesures de l'emploi - Cesures ne pouvant pas couvir toutes les applications possibles, prenez le temps d'essayer différents réglages pour obtenir le meilleur son possible. Considérez cesures comme un point de départ pour vos réglages personnels.

2.2 Panneau arrête

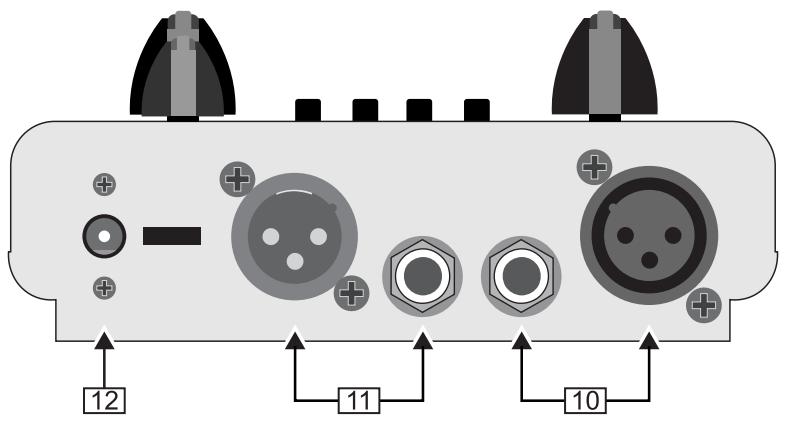

Fig. 2.2: Le panneau arrêté du MIC200

10 L'ENTREE sur JACK symétrique du MIC200 est destinée au raccordement d'un instrument tel qu'une guitare électrique par exemple. Cette entrée est reliée en parallèle avec l'entrée XLR.

L'ENTREE sur XLR symétrique doit être utilisée de préférence avec un micro.

Contrairement aux sorties, les entrées du MIC200 ne doivent jamais être utilisées simultanément!

11 Voici la SORTIE symétrique sur XLR du MIC200. Utilisez-la pour alimenter une console, un système d'enregistrement ou un ampli de puissance.

La SORTIE symétrique sur JACK peut également être raccordée à une console, un enregistrateur ou un ampli.

Les sorties sur XLR et jack peuvent être utilisées en même temps! Ainsi, le signal délivré par le MIC200 peut-alimenter simultanément deux appareils différents.

Le CONNECTEUR SECTEUR est créé pour le raccordement du bloc d'alimentation inclus destiné au branchement à la tension secteur. Ce connecteur dispose d'une décharge de traction pour le cable du bloc d'alimentation.

2.3 Numéro de série

Le numéro de série estitué sur la base du MIC200. Prenez le temps de nous returner la carte de garantie dûment remplie dans les 14 jours suivant la date d'achat ou d'enregistrer votre produit en ligne sur le site www.behringer.com sans quoi vous perdrez tout droit aux prestations de garantie.

3. EXAMPLES D'APPLICATION

Vous serez surpris par l'immense polyvalence du MIC200. En voici quelques examples :

3.1 Embellissement de voix et d'instruments en live

En sonorisation, cablez le MIC200 en amont de l'un des canaux de la console pour conférer chaleur et transparence au son. Grace au réglage de limiteur pour les voix (VOCAL), toute surcharge est efficacement évitée.

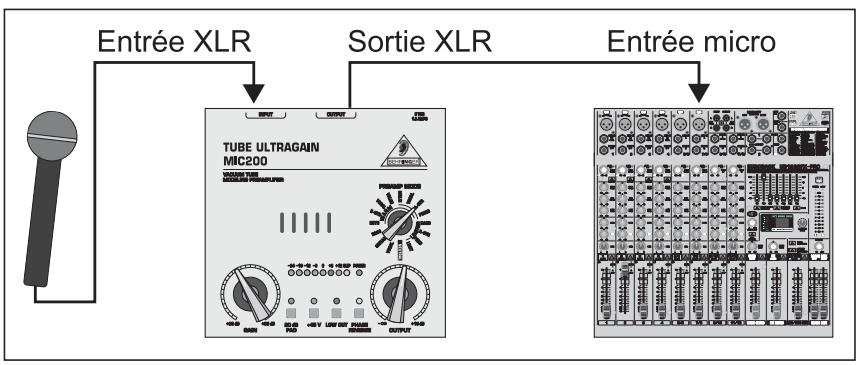

Fig. 3.1 : Utilisation live classique

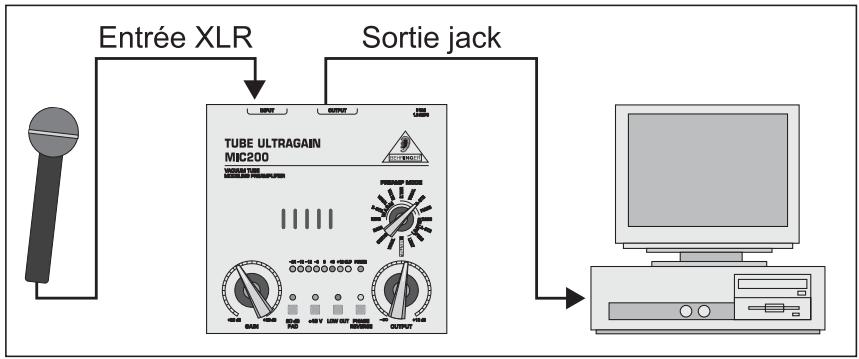

3.2 Enregistrement sur disque dur en studio ou home studio

Les adeptes de l'enregistrement sur disque dur reprochent souvent à leur système leur caractère peu vivant, comme si le son était stérile et «fatigué», d'autant que certains de ces systèmes possèdent des préamplis micro de piètre qualité. Le MIC200 est là pour combler efficacement ces carences.

Fig. 3.2: Utilisation avec la carte son d'un ordinateur

3.3 Utilisation comme boîte de direct

Le MIC200 peut aussi être utilisé avantageusement comme boîte de direct. Par exemple, le signal d'une guitare acoustique sensible aux bruits résiduels peut être « nettoyé » grâce au MIC200 qui le transformera en signal symétrique sans bruit indésirable.

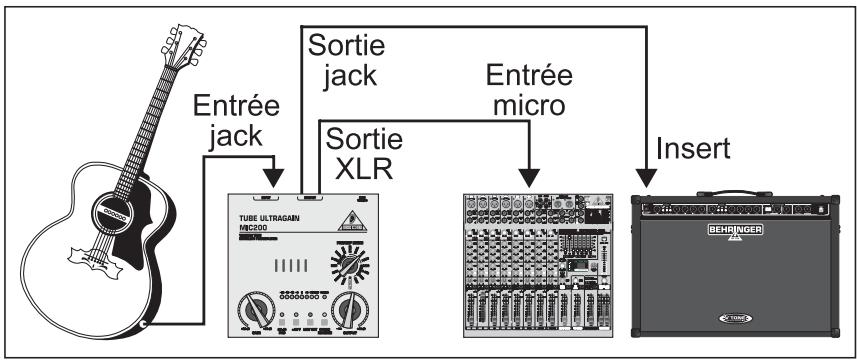

Fig. 3.3 : Utilisation comme boîte de direct

4. LIAISONS AUDIO

Fonctionnement symétrique avec des connexiones XLR
Entrée

1 = masse / blindage
2 = chaud (+)
3 = froid(-)

Sortie

En cas de fonctionnement asymétrique, il faut ponter la broche 1 et la broche 3.

Fig. 4.1: Liaisons XLR

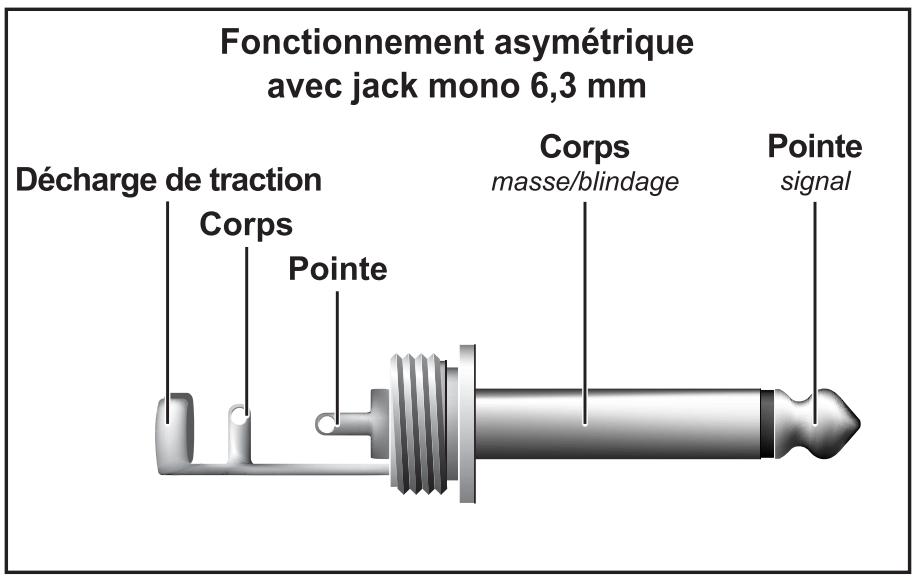

Fig. 4.2: Jack mono 6,3 mm

Fonciennement symétrique avec jack sté reproduction 6,3 mm

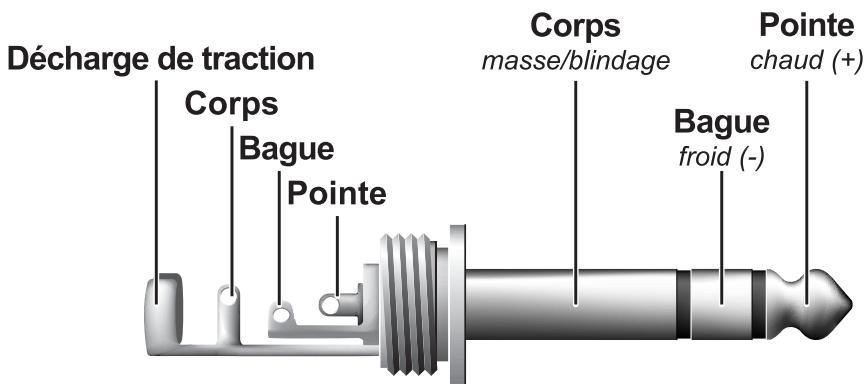

Fig. 4.3: Jack stereo 6,3 mm

Pour le passage du mode de fonctionnement symétrique au mode de fonctionnement asymétrique, il faut pointer la bague et le corps.

5. GARANTIE

Vous trouvrez les conditions de garantie actuelles sur notre site www.behringer.com. Vous pouze également les réclamer par E-mail à l'adresse [e-mail], par fax au [phone] ou par téléphone en composant le [phone].

6. CHARACTERISTIQUES TECHNIQUES

Entée XLR

Connecteur

Symétrique/asymétrique

Type

Entrée sans transformateur, DC découverté

Impedance

Env.2kΩ

Niveau d'entrée max.

+7 dBu avec 20 dB Pad

Entree jack

Connecteur

Symétrique/asymétrique

Type

Entrée sans transformateur, DC découverté

Impedance

Env.1 MΩ

Niveau d'entrée max.

+16 dBu avec 20 dB Pad

Sorties audio

Connecteurs

XLR et jack 6,3 mm symétriques/asymétriques

Type

Sortie sans transformateur, DC découverté

Impedance

Env. 700 symétrique/env. 350 asymétrique

Niveau de sortie max.

Env. +26 dBu @ 100 kΩ

TUBE ULTRAGAIN MIC200

Caracteristiques du système

Bande passante

Entrée micro <10 Hz - 47 kHz (+/-3 dB)

Entrée ligne <10 Hz - 55 kHz (+/-3 dB)

Commandes rotatives

Gain

Variable (de +26 à +60 dB)

Output

Variable (de -oo à +10 dB)

Sélecteur Preamp Mode

Sélection des différents réglages de préampli pour micros et instruments

Commandes par touche

20 dB Pad

Attenuateur (20 dB)

+48V

Mise en service de l'alimentation fantôme

Low Cut

Filtre passer-haut (fréquence de coupure 90Hz )

Phase reverse

Inverseur de phase (180^)

Affichage

Niveau du signal d'entrée

Chaine de 8 LED: -24, -18, -12, -6, 0, +6, +12, Clip

LED Power

Signale que l'appareil est en service

Alimentation électrique

Tension secteur

U.S.A./Canada 120 ~V , 60 ~Hz

U.K./Australia 240 ~V , 50 ~Hz

Europe 230V\~,50Hz

Japon 100V\~,50-60Hz

Connexion secteur

Bloc d'alimentation externe 9 V AC/1300 mA

Dimensions/poids

Env. 0,5 kg (sans bloc d'alimentation)

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuees sans notification préalable. C'est jusquoi les caractéristiques et la configuration physique des produits peuvent différer des specifications et illustrations presentses dans ce manuel.
