MIC100 - Préamplificateur de microphone BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Préamplificateur de microphone à lampe
Marque	BEHRINGER
Modèle	MIC100
Lampe	12AX7
Gain d’entrée	+26 à +60 dB (variable)
Niveau de sortie max.	+26 dBu @ 100 kΩ
Impédance d’entrée XLR	env. 2 kΩ
Impédance d’entrée jack	env. 1 MΩ
Impédance de sortie	env. 700 Ω symétrique / env. 350 Ω asymétrique
Bande passante (entrée Mic)	< 10 Hz – 43 kHz (+/-3 dB)
Bande passante (entrée Ligne)	< 10 Hz – 40 kHz (+/-3 dB)
Alimentation fantôme	+48 V commutable
Fonctions principales	Limiteur, inverseur de phase, atténuateur 20 dB, afficheur LED (8 segments), réglage de gain et de niveau de sortie
Alimentation	Adaptateur secteur externe (120/230/240 V~ selon région)
Dimensions (H x L x P)	64 mm x 135 mm x 135 mm
Poids	env. 0,5 kg
Entretien et nettoyage	Débrancher l’appareil, nettoyer avec un chiffon sec. Aucun entretien interne nécessaire.
Sécurité	Ne pas ouvrir le capot, ne pas exposer à l’humidité, utiliser un chiffon sec, respecter les consignes de ventilation.
Pièces détachées et réparabilité	Confier toute réparation à un professionnel qualifié. Aucune pièce réparable par l’utilisateur.
Informations générales	Utilisation en live, studio ou home-studio. Peut servir de boîte de direct. Garantie via enregistrement en ligne (14 jours).

FOIRE AUX QUESTIONS - MIC100 BEHRINGER

Quel type de lampe utilise le BEHRINGER MIC100 ?

Le MIC100 utilise une lampe de type 12AX7, qui apporte chaleur et transparence au son.

Comment activer l’alimentation fantôme +48 V ?

Appuyez sur le commutateur +48 V situé sur la face avant pour alimenter les micros électrostatiques. L’alimentation fantôme n’est disponible que sur l’entrée XLR.

Puis-je utiliser les sorties XLR et Jack simultanément ?

Oui, vous pouvez utiliser les sorties XLR et Jack en même temps pour alimenter deux appareils différents.

Comment régler correctement le niveau avec l’afficheur LED ?

Réglez le potentiomètre GAIN pour que la LED Clip ne s’allume que brièvement sur les crêtes. Les LED -24 à +12 indiquent le niveau de sortie.

Que faire si des fréquences s’annulent avec plusieurs micros ?

Activez le commutateur PHASE REVERSE pour inverser la phase de 180° et corriger les annulations de phase.

Quand utiliser l’atténuateur 20 dB (Pad) ?

Utilisez la touche 20 dB PAD lorsque le signal d’entrée est trop fort pour éviter la distorsion. Il n’est généralement pas nécessaire avec un micro.

Comment nettoyer le MIC100 ?

Débranchez l’appareil et nettoyez-le avec un chiffon sec. N’utilisez jamais de liquides ou de produits abrasifs.

Puis-je réparer moi-même le MIC100 ?

Non, l’intérieur ne contient aucune pièce réparable par l’utilisateur. Confiez toute réparation à un professionnel qualifié.

Quels câbles utiliser pour les connexions ?

Utilisez des câbles XLR ou Jack 6,3 mm symétriques pour de meilleures performances. Les entrées et sorties sont symétriques.

Comment bénéficier de la garantie ?

Enregistrez votre produit en ligne sur www.behringer.com dans les 14 jours suivant l’achat, ou renvoyez la carte de garantie. Les conditions sont disponibles sur le site.

MODE D'EMPLOI MIC100 BEHRINGER

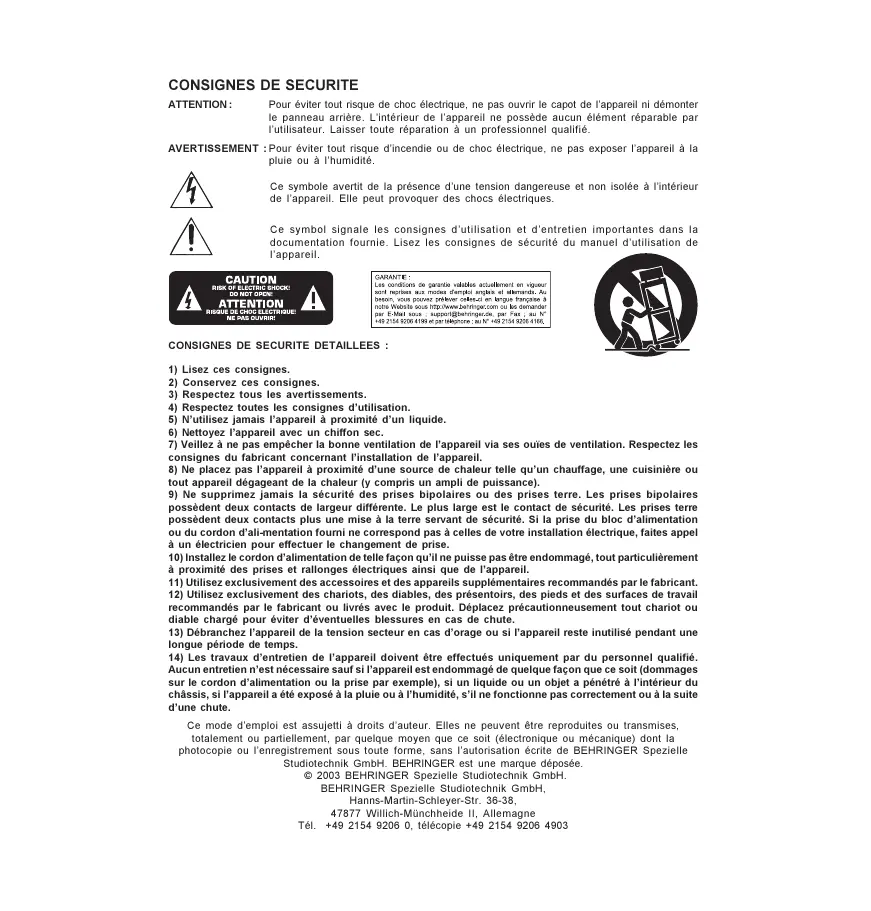

Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

AVERTISSEMENT: Pour éviter tout risque d'incendie ou de choc électrique, ne pas exposer l'appareil à la pluie ou à l'humidité.

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil. Elle peut provoquer des chocs électriques.

Ce symbole signale les consignes d'utilisation et d'entretien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

GARANTE: Les conditions de garantie valables actuellement en vigueur sont reprises aux modes d'emphage alsalandes. Au besoin, vous prévez prélevercelles ci-dessus langagne fiscale à la valeur de l'article de l'article 14-29 du code de commerce par E-Mail sous : support@hebringer. de, par Fax : au [phone] et par téléphone; au [phone] 4168.

Consignes de securite detaillees:

1) Lisez ces consignes. 2) Conservez ces consignes. 3) Respectez tous les avertissements. 4) Respectez toutes les consignes d'utilisation. 5) N'utilisez jamais l'appareil à proximité d'un liquide. 6) Nettoyez l'appareil avec un chiffon sec. 7) Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil. 8) Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance). 9) Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'alimentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un electricien pour effectuer le changement de prise. 10) Installez le cordon d'alimentation de telle façon qu'il ne puisse pas être endommagé, tout particulièrement à proximité des prises et rallonges électriques ainsi que de l'appareil. 11) Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant. 12) Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute. 13) Débranchez l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps. 14) Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.

Ce mode d'emploi est assujetti à droits d'auteur. Elles ne peuvent être reproduites ou transmises, totalement ou partiellement, par quelconque moyen que ce soit (électronique ou mécanique) dont la photocopie ou l'enregistrement sous toute forme, sans l'autorisation écrite de BEHRINGER Spezielle

Studiotechnik GmbH. BEHRINGER est une marque déposée.

47877 Willich-Münchheide II, Allemagne

Tél. [phone], télécopie [phone]

Merci de la confiance que vous avez accordée aux produits BEHRINGER en achetant le préampli MIC100.

Votre MIC100 est un préampli micro particulièrement polyvalent. Outre sa grande flexibilité et le nombre important de ses domaines d'utilisation, le MIC100 délivre des performances optimales aussi bien en live qu'en studio professionnel ou home-studio.

1. Introduction

Avec le MIC100, vous possédez un préampli micro extrêmement polyvalent au cœur duquel est logée une lampe de type 12AX7. Parmi les avantages offerts par le MIC100, citons un limiteur, un inverseur de phase, une alimentation intégrée, un afficheur à LED particulièrement précis et un attenuateur de niveau débrayable.

1.1 Le concept

Le cœur du TUBE ULTRAGAIN renferme un préampli micro discret extrêmement silencieux et particulièrement transparent. Grâce au circuit à lampe UTC BEHRINGER, aux amplis opérationnels de type 4580 et à une architecture interne intelligente, le TUBE ULTRAGAIN est extrêmement silencieux et peu sujet aux distorsions. Le circuit à tube UTC récemment revu et corrigé par nos ingénieurs permet un traitement sonore polyvalent. Lors du développement du TUBE ULTRAGAIN, nous avons été particulièrement attentifs au caractère musical de l'appareil. Son circuit à lampe accentue le punch des instruments percussifs et améliore la transparence des instruments riches en harmoniques. Tous les signaux gagnent également en profondeur et en brillance.

Cette profondeur améliorée permet de mieux situer chaque instrument au sein de son environnement sonore. Le TUBE ULTRAGAIN confère aux prises de voix plus de présence et de volume sans toutefois les faire sonner de façon trop clinquante. Il permet une intégration optimale de la source au reste d'un mixage.

2. Commandes et connexions

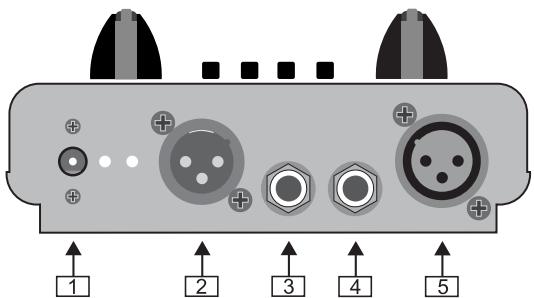

Fig. 2.1: Vue latérale du MIC100

2.1 Connexions (flanc)

1 Le CONNECTEUR D'ALIMENTATION est destiné au câblage de l'alimentation fournie. On effectue la liaison avec la tension secteur via l'alimentation externe. Une décharge de traction est disposée à côté de l'embase d'alimentation. Il s'agit de la SORTIE SUR XLR symétrique du MIC100. Reliez ce connecteur à l'une des entrées XLR de votre table de mixage, à votre système d'enregistrement ou à votre ampli de puissance. 3 Utilisez la SORTIE SUR JACK symétrique du MIC100 pour le raccordement à une console, à un système d'enregistrement ou à un ampli de puissance. Vous pouvez utiliser simultanément les sorties sur jack et XLR de votre MIC100! Cela permet de disposer du signal de sortie du préampli micro pour alimenter deux appareils différents. 4 Utilisez l'ENTREE SUR JACK symétrique du MIC100 pour préamplifier le signal d'une guitare électrique par exemple. Cette entrée est câblée en parallèle avec l'entrée sur XLR.

5 Utilisez l'ENTREE SUR XLR symétrique pour alimenter le MIC100 avec le signal de votre micro. À l'inverse des sorties, les entrées du MIC100 ne doivent jamais être utilisées simultanément!

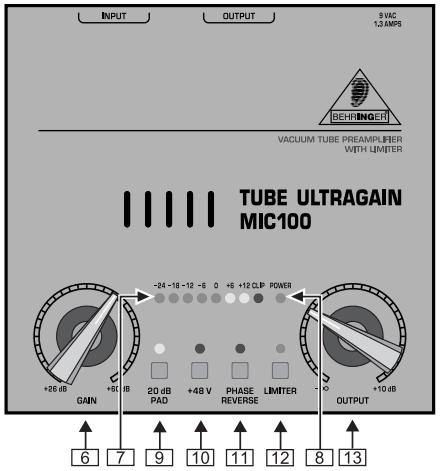

2.2 Face avant

Fig. 2.2 : Face avant du MIC100

6 Le potentiomètre GA/N sert au réglage de l'amplification du signal à l'entrée du MIC100. La plage de réglage s'étend de +26 à +60 dB. Assurez-vous que ce potentiomètre se trouve en butée gauche lorsque vous câblez ou décabliez une source au MIC100. N'ouvrez regressivement ce potentiomètre qu'une fois la source raccordée.

7 Utilisez l'afficheur à LED pour le réglage du niveau. Il indique le niveau en dB du signal en sortie. Évitez à tout prix que la LED Clip reste allumée. Elle ne doit s'allumer que brièvement sur les crêtes du signal. La LED POWER rappelle que le MIC100 est allumé. L'appareil est sous tension dès qu'il est relié à son alimentation externe. 9 La touche 20 dB PAD est un atténuateur vous permettant de réduire le niveau du signal : lorsqu'il est enfoncé, l'appareil applique à la source reliée à l'une des entrées du MIC100 une réduction de niveau de 20 dB. Le réglage correct dépend donc du niveau de la source alimentant le MIC100. En général, il n'est pas conseillé d'activer l'atténuateur lorsqu'on utilise un micro. Quoi qu'il arrive, surveillez le niveau d'entrée grâce à l'afficheur de niveau pour éviter toute apparition de distorsions. 10 Le commutateur +48 V'acte l'alimentation fantôme de l'entrée XLR du MIC100. L'alimentation fantôme est nécessaire au fonctionnement des micros électrostatiques. 11 Le commutateur PHASE REVERSE fait pivoter la phase du signal de l'entrée de 180 degrés. Cet inverseur de phase est utile autant pour les signaux micro que ligne. Lorsque vous utilisez plusieurs micros et que certaines fréquences disparaissent ou s'annulent, activez l'inverseur de phase. 12 La touche LIMER limite le niveau du signal afin d'éviter toute formation de distorsions. 13 Le potentiomètre OUTPUT permet d'ajuster le niveau de sortie du MIC100 entre - et +10 dB. Lorsqu'il est en butée gauche, aucun signal ne sort du MIC100. Plus on tourne le potentiomètre vers la droite, plus le niveau de sortie est important.

2.3 Numéro de série

Le numéro de série de l'appareil est situé sur la base du MIC100. Renvoyez-nous la carte de garantie dûment remplie dans les 14 jours suivant la date d'achat sans quoi vous perdrez tout droit aux prestations de garantie. Ou alors, enregistrez votre produit en ligne sur le site www.behringer.com.

3. Examples d'utilisation

Vous serez étonné par la polyvalence de votre MIC100. Voici quelques exemples d'utilisation.

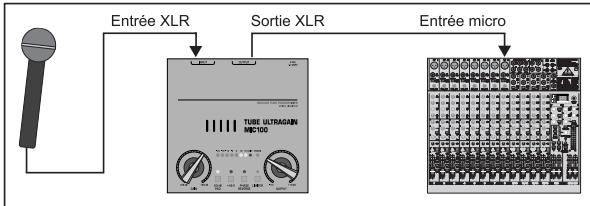

3.1 Amélioration des voix et instruments pour les applications live

En live, cablez le MIC100 en amont du canal d'une console pour conférer au son chaleur et transparence. Grâce au limiteur, les distorsions sont évitées efficacement.

Fig. 3.1: Utilisation live classique

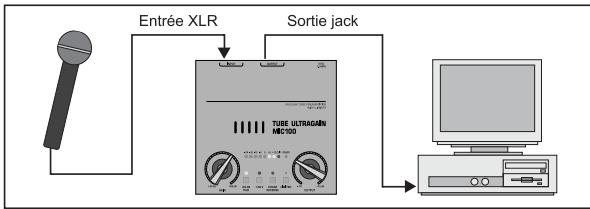

3.2 Enregistrement direct-to-disk en studio et home studio

Lorsqu'on enregistre sur un disque dur, le signal manque souvent de naturel et sonne généralement de façon froide et stérile. D'autre part, les systèmes d'enregistrement sur disque dur ne disposent souvent que de piètres préamplis micro. Le MIC100 est parfait pour combler ces déficits.

Fig. 3.2: MIC100 câble à la carte son d'un PC

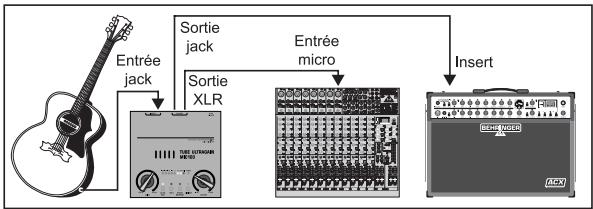

3.3 Utilisation comme boîte de direct

Le MIC100 peut également remplacer une boîte de direct. Par exemple, sur le signal sujet aux bruits résiduels d'une guitare acoustique, le MIC100 permet d'obtenir un signal symétrisé libre de toute perturbation indésirable.

Fig. 3.3 : Le MIC100 comme boîte de direct

4. Liaisons AUDIO

Fonctionnement symétrique avec des connexions XLR

Entree

1 = masse / blindage 2 = chaud (+) 3 = froid (-)

Fig. 4.1: Liaisons XLR

Sortie

En cas de fonctionnement asymétrique, il faut ponter la broche 1 et la broche 3.

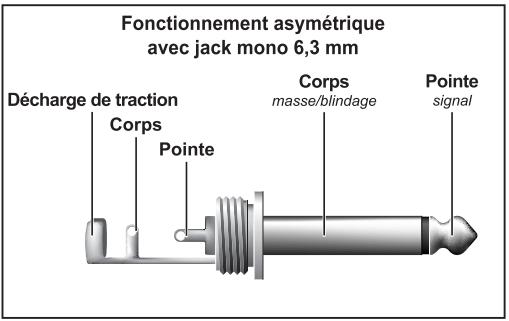

Fig. 4.2: Jack mono 6,3 mm

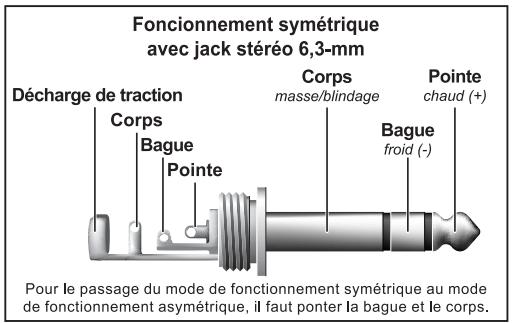

Fig. 4.3: Jack stéréo 6,3 mm

5. Garantie

Vous pouvez consulter nos conditions de garantie actuelles sur le site Internet http://www.behringer.com. Bien entendu, vous pouvez aussi nous contacter par e-mail ([e-mail]), par fax au [phone] ou encore par téléphone au [phone].

Entrée XLR

Connecteur	Symétrique/asymétrique
Type	Entrée sans transformateur, découvert DC
Impédance	env.2kΩ
Niveau d'entrée max.	+7 dBu/20 dB avec « Pad »

Entrée jack

Connecteur	Symétrique/asymétrique
Type	Entrée sans transformateur, découvert DC
Impédance	env. 1MΩ
Niveau d'entrée max.	+16 dBu / 20 dB avec « Pad »

Sorties audio

Connecteurs	Embases XLR et jack 6,3 mm symétriques/ asymétriques
Type	Sortie sans transformateur, découverte DC env. 700 Ω symétrique / env. 350 Ω asymétrique
Impédance
Niveau de sortie max.	env. +26 dBu @ 100 kΩ

Caractéristiques du système

Bande passante	Entrée « Mic » <10 Hz -43 kHz (+/-3 dB)
	Entrée « Ligne » <10 Hz -40 kHz (+/-3 dB)

Commandes rotatives

Gain	Variable (de +26 à +60 dB)
Output	Variable (de -αa +10 dB)

Touches

20 dB Pad	Réduction du niveau (20 dB)
+48 V	Activation de l'alimentation fantôme
Phase reverse	Inversion de phase (180 degrès)
Limiter	Limitation du signal

Affichage

Niveau d'entrée du signal	Chaine de 8 LED : -24 , -18 , -12 , -6 , 0 , +6 , +12 , clip
LED Power	Témoin de mise sous tension

Alimentation électrique

Tension sector	U.S.A./Canada	120 V~, 60 Hz, alim. PSU
	U.K./Australie	240 V~, 50 Hz, alim. PSU
	Europe	230 V~, 50 Hz, alim. PSU
	Japon	100 V~, 50-60 Hz, alim. PSU

Dimensions/poids

Dimensions (H× L× P)

Poids

env. 21/2" (64 mm) x 51/4" (135 mm) x 51/4" (135 mm)

env. 0,5kg
