Type de produit	Préamplificateur de microphone à lampe (overdrive)
Marque	BEHRINGER
Modèle	VT999
Tube	BUGERA 12AX7B sélectionné à la main
Entrée	Jack mono 6,3 mm asymétrique, impédance 510 kΩ
Sortie	Jack mono 6,3 mm asymétrique, impédance 1 kΩ
Alimentation	Adaptateur secteur 9 V DC, 300 mA (fourni)
Consommation électrique	250 mA
Dimensions (LxPxH)	200 mm x 172 mm x 61 mm environ
Poids	1,08 kg environ
Commandes	Gain, Master, Treble, Mid, Bass, Threshold, Noise Gate, Power
Commutateurs	Power, Noise Gate, Footswitch
Indicateurs LED	Power, Drive
Fonctions principales	Overdrive à lampe avec noise gate intégré
Boîtier	Métal robuste
Garantie	Selon conditions Behringer (voir site web)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter tout liquide
Sécurité	Ne pas utiliser près d'eau ou de sources de chaleur ; utiliser exclusivement les accessoires autorisés
Réparabilité	Ne pas ouvrir ; contacter le SAV Behringer pour toute réparation
Informations générales	Numéro de série situé sous la base de la pédale

FOIRE AUX QUESTIONS - VT999 BEHRINGER

Comment remplacer le tube 12AX7B ?

Débranchez l'alimentation, retirez le capot inférieur, déconnectez délicatement le tube et insérez un tube 12AX7B équivalent. Refermez le capot avant de rebrancher.

Quel adaptateur secteur utiliser ?

Utilisez un adaptateur secteur 9 V DC avec une polarité centre négatif et un courant d'au moins 300 mA.

Comment régler le noise gate ?

Tournez le potentiomètre THRESHOLD pour définir le niveau à partir duquel le gate coupe le signal. Activez le gate avec le commutateur NOISE GATE.

La LED Power ne s'allume pas, que faire ?

Vérifiez que l'adaptateur est correctement branché et fonctionne. Testez avec une autre prise secteur. Si le problème persiste, contactez le SAV Behringer.

Peut-on utiliser une pile ?

Non, la VT999 fonctionne exclusivement avec un adaptateur secteur 9 V. Aucune pile n'est prévue.

Quels réglages pour un son blues ?

Réglez GAIN à 12h, TREBLE et MID à 12h, BASS légèrement au-dessus de 12h, MASTER selon le volume souhaité. Ajustez selon votre goût.

Comment nettoyer la pédale ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits liquides ou abrasifs qui pourraient endommager les composants.

La pédale ne produit aucun son, que vérifier ?

Assurez-vous que l'adaptateur est branché, que le footswitch est enfoncé (LED Drive allumée), et que les câbles d'instrument et de sortie sont correctement connectés.

Où trouver le numéro de série ?

Le numéro de série est gravé sur la base de la pédale. Il peut être utile pour les demandes de garantie.

La garantie est-elle internationale ?

Les conditions de garantie sont disponibles sur le site behringer.com. La garantie peut varier selon le pays d'achat.

MODE D'EMPLOI VT999 BEHRINGER

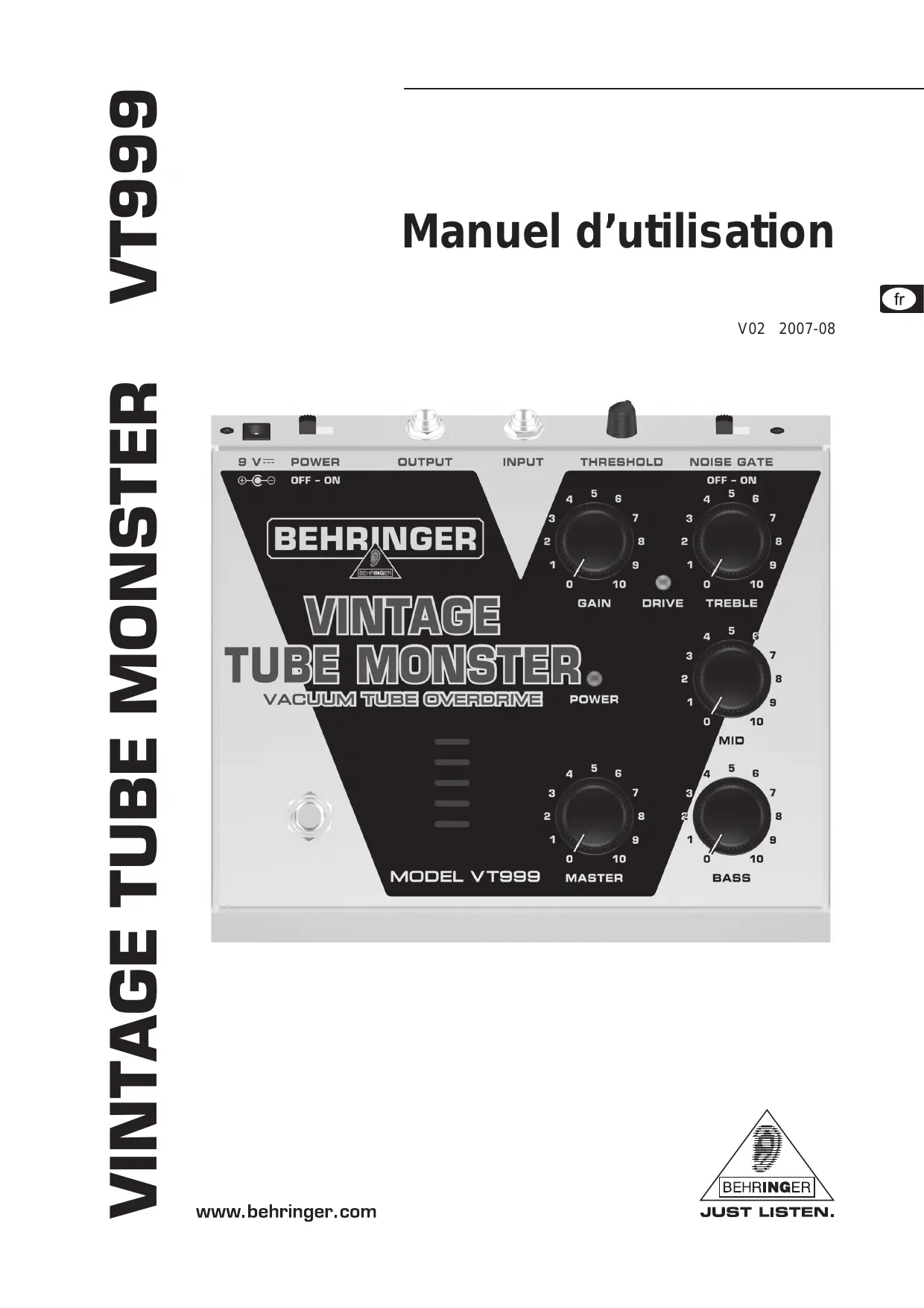

Manuel d'utilisation

V02 2007-08

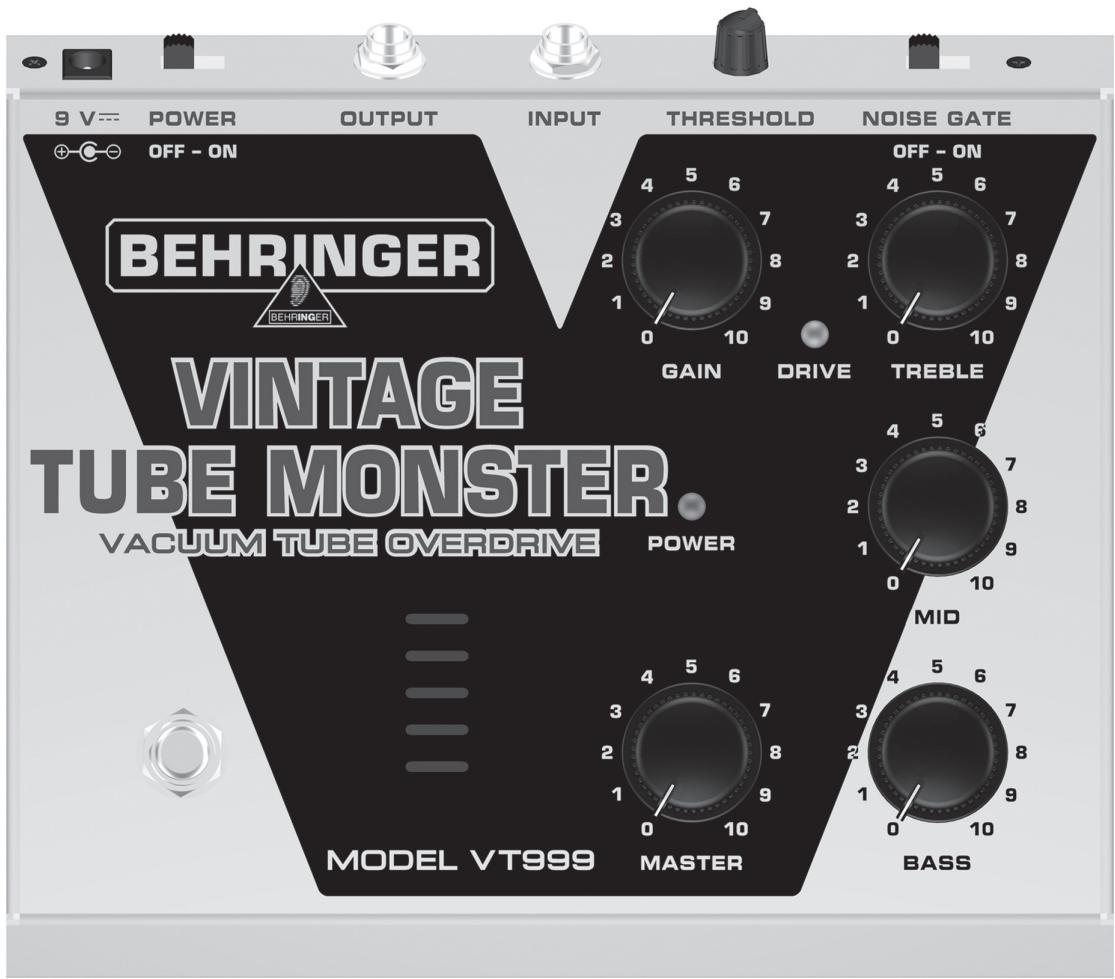

Merci de la confiance que tu nous as prouvée en achetant le VINTAGE TUBE MONSTER VT999 BEHRINGER, une pédale d'overdrive à lampe de très haute qualité utilisant un tube BUGERA 12AX7B sélectionné à la main. La VT999 t'offre les sons des meilleurs amplis à lampes et couvre une palette sonore allant du crunch chaleureux pour le blues à la distorsion épaisse pour le heavy métal.

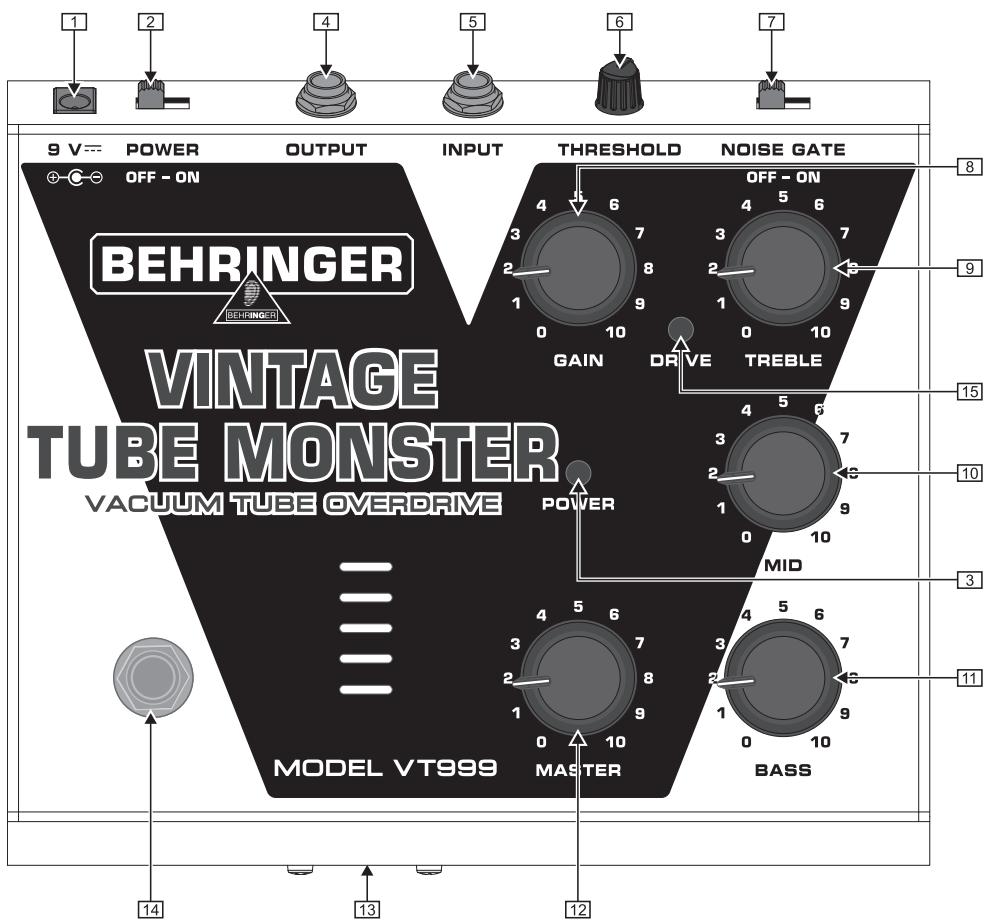

1. COMMANDES ET CONNEXIONS Vue d'en haut

1 Le connecteur 9V = est conçu pour le branchement d'un adaptateur secteur 9 V. 2 Utilise le commutateur POWER pour allumer ou éteindre l'appareil. 3 La LED POWER s'allume dès que la pédale est allumée. 4 Relie la sortie OUT sur jack mono de 6,3 mm à l'entrée de ton ampli. 5 Cable ton instrument à l'entrée IN sur jack mono de 6,3 mm. 6 Le potentiomètre THRESHOLD détermine le niveau d'entrée du signal à partir duquel se déclenche le noise gate intégré. 7 Le commutateur NOISE GATE active/désactive le circuit noise gate qui « coupe » le signal lors des passages faibles. 8 Le potentiomètre GAIN détermine l'intensité de la distorsion. 9 Le bouton TREBLE permet d'amplifier ou de réduire le niveau des aigus. 10 Tourne la commande MID pour augmenter ou affaiblir le niveau des mediums. 11 Le potentiomètre BASS sert à amplifier ou à réduire le niveau des basses fréquences. 12 Utilise le bouton MASTER pour régler le niveau de sortie du signal. [13] Ceci est l'emplacement de la lampe BUGERA 12AX7B. [14] Le commutateur au pied permet d'activer/désactiver l'effet. [15] La LED DRIVE s'allume dès que l'effet est actif.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Examples de reglage

Nos conditions de garantie actuelles sont disponibles sur le site http://www.behringer.com.

Entree

Connecteur Impédance

Sortie

Connecteur Impédance

Alimentation électrique

Jack asymétrique de 6,3 mm 510 kΩ

Jack asymétrique de 6,3 mm 1 kΩ

Bloc d'alimentation 9V = 300mA (inclus)

Etats-Unis/Canada 120 V~, 60 Hz

Europe/UK/Australie 230 V~ 50 Hz

Chine/Corée 220 V~, 50/60 Hz

Japon 100 V~, 50/60 Hz

Connecteur DC de 2 mm, centre négatif 250 mA

Approx. 61mm× 200mm× 172mm

Approx. 1,08 kg

Connecteur d'alimentation

Consommation électrique

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.

5. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.
