MIC2200 - Préamplificateur de microphone BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Préamplificateur de microphone
Marque	BEHRINGER
Modèle	MIC2200 (ULTRAGAIN PRO)
Poids	Environ 4,2 kg (avec emballage)
Alimentation	100–120 V~ / 200–240 V~, 50–60 Hz, max. 20 W
Fusible	T500 mA H (100–120 V~) / T250 mA H (200–240 V~)
Entrées audio	XLR (micro/ligne) et jack 6,3 mm (ligne)
Sorties audio	XLR et jack 6,3 mm (symétriques)
Gain microphone	+10 à +60 dB
Alimentation fantôme	+48 V (commutable)
Égaliseur paramétrique	Fréquence 10 Hz – 20 kHz, bande passante 0,03 à 2 octaves, niveau -15 à +15 dB
Filtre coupe-bas	Fréquence variable 12 à 320 Hz
Indicateurs	LED Clip, Vumètre 12 segments (-30 à +18 dB)
Réponse en fréquence	10 Hz – 200 kHz, ±3 dB
Rapport signal/bruit	94 dB (22 Hz – 22 kHz, non pondéré)
Distorsion harmonique totale	0,011 % typ. à +4 dBu, 1 kHz
Montage en rack	1U, 19 pouces
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Consignes de sécurité	Ne pas ouvrir le boîtier ; éviter l'humidité ; débrancher avant maintenance

FOIRE AUX QUESTIONS - MIC2200 BEHRINGER

Comment brancher un microphone à condensateur sur le MIC2200 ?

Utilisez une entrée XLR et activez l'alimentation fantôme +48 V avec le commutateur +48V. Assurez-vous que le microphone supporte l'alimentation fantôme.

Quelle est la différence entre les modes MIC et LINE ?

Le mode MIC est destiné aux microphones et utilise le gain micro (10–60 dB). Le mode LINE est pour les sources ligne et désactive le préampli micro.

Comment inverser la phase du signal ?

Appuyez sur le commutateur PHASE REV. pour inverser la polarité du signal d'entrée de 180°.

Comment utiliser le filtre coupe-bas ?

Appuyez sur LO CUT pour activer le filtre, puis ajustez la fréquence de coupure avec le potentiomètre FREQUENCY (12 à 320 Hz).

Comment régler l'égaliseur paramétrique ?

Utilisez FREQUENCY pour choisir la fréquence (complété par x0.1/x10), BANDWIDTH pour la largeur de bande, LEVEL pour le gain (-15 à +15 dB). Activez avec EQ IN/OUT.

Que signifie le voyant CLIP ?

La LED CLIP s'allume lorsque le niveau atteint +18 dBu après le préampli. Réduisez le gain micro pour éviter la distorsion.

Quelle tension secteur utiliser ?

Vérifiez le réglage de tension sur le portefusible (120 V ou 230 V). L'appareil peut fonctionner sur 100–120 V~ ou 200–240 V~, 50–60 Hz.

Puis-je utiliser des câbles asymétriques ?

Oui, les entrées XLR et jack supportent les signaux asymétriques, mais pour une meilleure réjection du bruit, privilégiez les câbles symétriques.

Comment nettoyer l'appareil ?

Débranchez l'appareil et nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs.

Que faire en cas de dysfonctionnement ?

Consultez un technicien qualifié. N'ouvrez pas le boîtier vous-même. Contactez le support BEHRINGER si nécessaire.

MODE D'EMPLOI MIC2200 BEHRINGER

Notice d'utilisation

Version 1.2 Mars 2001

www.behringer.com

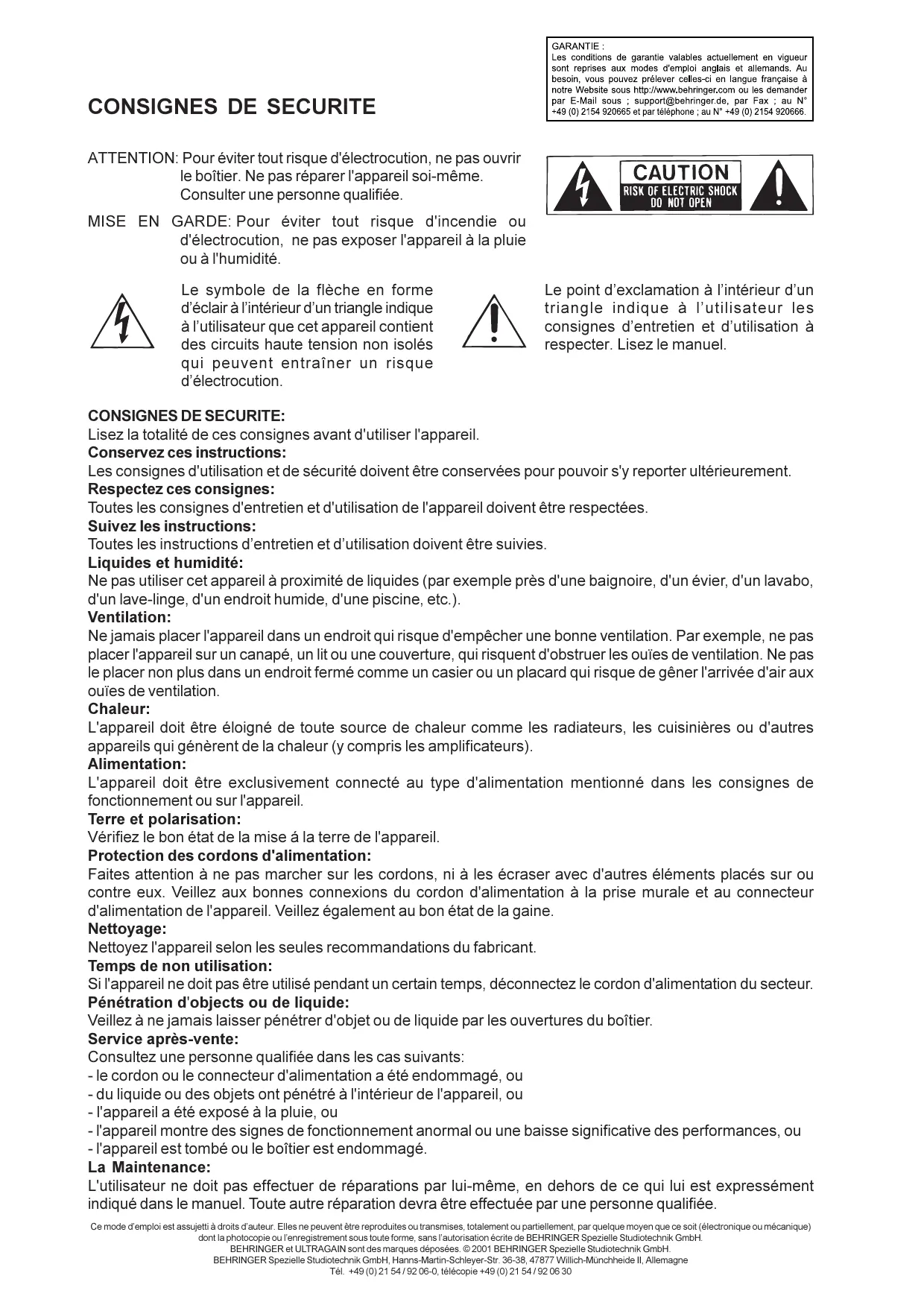

Consignes de sécurité

GARANTIE :

Les conditions de garantie valables actuellement en vigueur sont reprises aux modes d'emploi anglais et allemands. Au besoin, vous pouvez prélever celles-ci en langue française à notre website sous http://www.behringer.com ou les demander par e-mail sous : [e-mail], par fax : au n°

[phone] et par téléphone ; au N° [phone].

ATTENTION: Pour éviter tout risque d'électrocution, ne pas ouvrir le boîtier. Ne pas réparer l'appareil soi-même. Consulter une personne qualifiée.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

MISE EN GARDE: Pour éviter tout risque d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ou à l'humidité.

Le symbole de la flèche en forme d'éclair à l'intérieur d'un triangle indique à l'utilisateur que cet appareil contient des circuits haute tension non isolés qui peuvent entraîner un risque d'électrocution.

Le point d'exclamation à l'intérieur d'un triangle indique à l'utilisateur les consignes d'entretien et d'utilisation à respecter. Lisez le manuel.

Consignes de sécurité:

Lisez la totalité de ces consignes avant d'utiliser l'appareil.

Conservez ces instructions:

Les consignes d'utilisation et de sécurité doivent être conservées pour pouvoir s'y reporter ultérieurement.

Respectez ces consignes :

Toutes les consignes d'entretien et d'utilisation de l'appareil doivent être respectées.

Suivez les instructions:

Toutes les instructions d'entretien et d'utilisation doivent être suivies.

Liquides et humidité:

Ne pas utiliser cet appareil à proximité de liquides (par exemple près d'une baignoire, d'un évier, d'un lavabo, d'un lave-linge, d'un endroit humide, d'une piscine, etc.).

Ventilation:

Ne jamais placer l'appareil dans un endroit qui risque d'empêcher une bonne ventilation. Par exemple, ne pas placer l'appareil sur un canapé, un lit ou une couverture, qui risquent d'obstruer les ouies de ventilation. Ne pas le placer non plus dans un endroit fermé comme un casier ou un placard qui risque de gêner l'arrivée d'air aux ouies de ventilation.

Chaleur:

L'appareil doit être éloigné de toute source de chaleur comme les radiateurs, les cuisinières ou d'autres appareils qui génèrent de la chaleur (y compris les amplificateurs).

Alimentation:

L'appareil doit être exclusivement connecté au type d'alimentation mentionné dans les consignes de fonctionnement ou sur l'appareil.

Terre et polarisation:

Vérifiez le bon état de la mise à la terre de l'appareil.

Protection des cordons d'alimentation:

Faites attention à ne pas marcher sur les cordons, ni à les écraser avec d'autres éléments placés sur ou contre eux. Veillez aux bonnes connexions du cordon d'alimentation à la prise murale et au connecteur d'alimentation de l'appareil. Veillez également au bon état de la gaine.

Nettoyage:

Nettoyez l'appareil selon les seules recommandations du fabricant.

Temps de non utilisation:

Si l'appareil ne doit pas être utilisé pendant un certain temps, déconnectez le cordon d'alimentation du secteur.

Pénétration d'objets ou de liquide:

Veillez à ne jamais laisser pénétrer d'objet ou de liquide par les ouvertures du boîtier.

Service après-vente:

Consultez une personne qualifiée dans les cas suivants :

• le cordon ou le connecteur d'alimentation a été endommagé, ou
• du liquide ou des objets ont pénétré à l'intérieur de l'appareil, ou
• l'appareil a été exposé à la pluie, ou
• l'appareil montre des signes de fonctionnement anormal ou une baisse significative des performances, ou
• l'appareil est tombé ou le boitier est endommagé.

La maintenance:

L'utilisateur ne doit pas effectuer de réparations par lui-même, en dehors de ce qui lui est expressément indiqué dans le manuel. Tout autre réparation devra être effectuée par une personne qualifiée.

1. Introduction

Avec l'ULTRAGAIN PRO MIC2200, vous venez d'acquérir un préamplificateur micro extrêmement flexible et musical. Il fait fureur depuis l'apparition de sa première version, l'ULTRAGAIN, il y a environ 5 ans. Fruit de notre expérience et nos connaissances en matière d'amplification, ce préampli micro de très haute qualité est utilisé dans le monde entier dans les studios les plus renommés, les gros systèmes de sonorisation ainsi que les radios et les télévisions. Il n'a pas été aidé d'améliorer encore le légendaire ULTRAGAIN. Cela était même un énorme défi. Nous sommes fiers de l'avoir relevé. Le résultat est l'ULTRAGAIN PRO BEHRINGER, une combinaison sans compromis de qualités audio, de performances techniques, de richesse des commandes et de traitement sonore.

2. Prise en MAIN

L'ULTRAGAIN PRO a été emballé avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifiez que l'appareil ne présente aucun signe extérieur de dégâts.

En cas de dommages, ne nous renvoyez pas l'appareil, mais informez-en votre distributeur et la société de transport, sans quoi vous perdriez tout droit aux prestations de garantie.

2.1 Montage en rack

L'ULTRAGAIN PRO BEHRINGER nécessite un espace libre d'une unité de haut dans le cas où vous voudriez le monter dans un rack 19 pouces. Veillez aussi à laisser un espace libre d'environ 10 cm à l'arrière de l'appareil pour permettre un câblage aisé.

Assurez-vous que la circulation d'air autour de l'appareil est suffisante et ne le posez pas au-dessus d'un amplificateur de puissance pour lui éviter toute surchauffe.

2.2 Alimentation électrique

Avant de relier l'ULTRAGAIN PRO à la tension secteur, veuillez vérifier que l'appareil est réglé sur le voltage adequat! Le portefusible au dessus de l'embase IEC présente trois marques triangulaires. Deux d'entre elles se font face. L'ULTRAGAIN PRO est réglé sur le voltage inscrit près de ces deux marques. Le voltage peut être modifié en faisant pivoter le portefusible de. Attention, ce dernier point n'est pas valable pour les modules d'exportation conçus, par exemple, pour un voltage de 115V.

La connexion au secteur se fait par cordon standard et embase IEC, conformes aux normes de sécurité en vigueur.

Assurez-vous que tous vos appareils sont équipés d'une prise terre. Pour votre propre sécurité, nous vous recommandons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du câble d'alimentation que de l'appareil.

2.3 Connexions audio

Les entrées et sorties audio de l'ULTRAGAIN PRO BEHRINGER sont entièrement symétriques. Si vous avez la possibilité d'établir des liaisons symétriques avec d'autres appareils, nous vous recommandons de le faire de façon à profiter de l'amélioration qualitative du signal qui en résulte (compensation des bruits parasites).

Veillez à ce que la ou les personnes qui installent et utilisent l'appareil soient toutes suffisamment compétentes. Pendant et après l'installation, vérifiez que les personnes utilisant le processeur sont suffisamment en contact avec la terre de façon à éviter toute décharge electrostatique qui pourrait endommager votre appareil.

N'utilisez jamais de câble XLR asymétrique avec un microphone! Cela pourrait créer un court-circuit dans le système d'alimentation fantôme.

3. Commandes

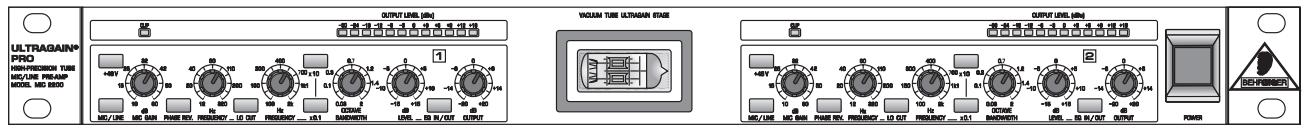

Fig. 3.1 : La face avant de l'ULTRAGAIN PRO MIC2200

L'ULTRAGAIN PRO BEHRINGER compte des canaux de conception identique et dispose, pour chaque canal, de sept commutateurs, de six potentiomètres et de treize LEDs.

3.1 Les éléments de la face avant de l'ultragain PRO

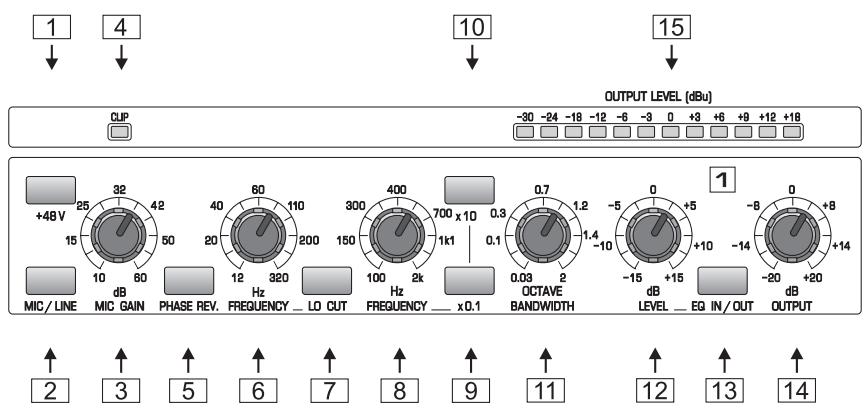

Fig. 3.2: Les commandes de la face avant de l'ULTRAGAIN PRO

1 Le commutateur +48 V vous permet de mettre l'alimentation fantôme +48 V en service. Elle fournit aux microphones à condensateurs l'énergie dont ils ont besoin pour fonctionner via le câble audio. Vérifiez que les sources audio raccordées au préamplificateur sont bien prévues pour fonctionner avec une alimentation fantôme +48 V avant de mettre cette dernière en service. Si tel n'était pas le cas, vous pourriez leur occasionner de graves dommages. 2 Le commutateur MIC/LINE permet de sélectionner le type de source en passant du mode ligne (LINE) au mode microphone (MIC). Lorsque le pouvoir est enfoncé, l'appareil travaille en mode MIC. C'est dans ce mode uniquement qu'il est possible de mettre l'alimentation fantôme en service. Veillez à ce que l'embase jack reste inoccupée lorsque vous travaillez en mode MIC, l'accès au préamplificateur micro s'effectuant uniquement par l'intermédiaire de l'embase XLR. 3 Le potentiomètre MIC GAIN n'est en fonction que lorsque vous travaillez en mode MIC. Il vous permet d'amplifier le signal présent à l'entrée sur une plage allant de 10 à 60 dB. L'amplificateur pouvant délivrer des niveaux très élevés, vérifiez bien son réglage avant de l'utiliser. En cas de doutes, nous vous recommandons de placer le potentiomètre en butée gauche et ensuite de le tourner lentement vers la droite. Notez qu'une amplification trop importante peut occasionnellement des dommages aux appareils placés en aval sur le trajet du signal. 4 En s'allumant, la led CLIP vous indique la présence d'un niveau d'au moins +18 dBu après l'étage de préamplification du microphone. Ce faisant, elle vous avertit que l'amplification doit être réduite à l'aide du potentiomètre MIC G. En utilisation normale, la led ne devrait pas s'allumer. 5 Le commutateur PHASE REV. vous permet d'inverser le signal présent en entrée, autrement dit d'en faire pivoter la phase. Cette fonction est disponible aussi bien en mode MIC qu'en mode LINE.

Lorsque le filtre coupe bas est en fonction (commutateur LO CUT enfoncé), le potentiomètre FREQUENCY vous permet de définir la fréquence supérieure du filtre. La plage de réglage s'étend de 12 à 320 Hz. Ce filtre est essentiellement conçu pour débarrasser le signal des bruits indésirables dans les basses fréquences (bruits d'impacts, etc.). Le commutateur LO CUT permet de mettre le contrôle coupe bas en ou hors service.

Les six commandes suivantes concernent l'égaliseur paramétrique.

8 Le potentiomètre FREQUENCY permet de choisir la fréquence que vous allez travailler. Notez que les commutateurs x0.1 et x10 multiplient la fréquence par le facteur leur correspondant de façon à couvrir l'ensemble du spectre de 10 Hz à 20 kHz. Lorsque qu'aucun des deux commutateurs n'est enfoncé, le potentiomètre couvre une plage de fréquences allant de 100 Hz à 2 kHz. 9 Le commutateur x 0.1 transforme la plage de fréquences du potentiomètre FREQUENCY. Elle s'étend alors de 10 Hz à 200 Hz. De cette façon, vous pouvez corriger les fréquences les plus basses. 10 Le commutateur x 10 transforme la plage de fréquences du potentiomètre FREQUENCY. Elle s'étend alors de 1 kHz à 20 kHz. De cette façon, vous pouvez corriger les fréquences les plus hautes. 11 Le potentiomètre BANDWIDTH vous permet de définir la pente du filtre. Sa largeur est réglable de 0,03 (Q=43) à 2 octaves (Q=0,67). 12 Le potentiomètre LEVEL vous donne la possibilité de régler l'augmentation ou la diminution de la fréquence. Sa plage de réglage s'étend de -15 à +15 dB. 13 Le commutateur EQ IN/OUT permet de mettre le correcteur paramétrique en ou hors fonction. Veuillez penser à le mettre hors fonction chaque fois que vous ne l'utilisez pas. 14 Le potentiomètre OUTPUT vous permet de régler le niveau de sortie du préamplificateur. Vous pouvez augmenter le niveau du signal jusqu'à +20 dB et le diminuer jusqu'à -20 dB. Lorsque le bouton est en position centrale, le niveau reste inchangé. Enfin, ce potentiomètre agit aussi bien en mode MIC qu'en mode LINE. 15 L'afficheur OUTPUT LEVEL vous informe sur le niveau de sortie. Il le présente sur une échelle allant de -30 à +18 dB. Il est étalonné sur le niveau de référence +4 dB.

3.2 Le panneau arrêté de l'ULTRAGAIN PRO

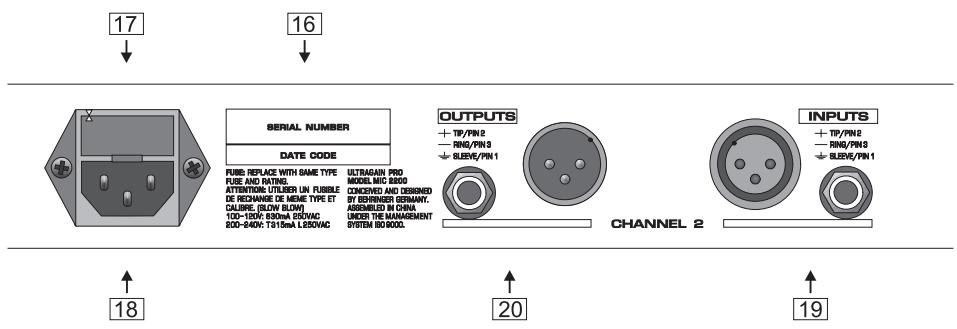

Fig. 3.3: Les éléments du panneau arrêté de l'ULTRAGAIN PRO

16 NUMERO DE SERIE. Veuillez prendre le temps de remplir la carte de garantie et de la renvoyer dans les 14 jours suivant votre achat sans quoi vous perdrez tous vos droits aux prestations de garantie. La carte de garantie doit aussi porter le cachet du détaillant. Une autre solution est de remplir la carte de garantie en ligne sur notre site Internet (www. behringer. com). 17PORTE FUSIBLE/SELECTEUR DE TENSION. Avant de relier l'appareil à la tension secteur, contrôlez bien qu'il est réglé sur la tension correspondant à celle de votre secteur. Si vous êtes amené à changer le fusible, veillez à le remplacer par un fusible de même type. 18 LIAISON A LA TENSION SECTEUR. Utilisez le cordon d'alimentation électrique fourni pour relier l'appareil à la tension secteur. Veuillez suivre les consignes du chapitre « PRISE EN MAIN »

19 AUDIO IN. Il s'agit des entrées audio de l'ULTRAGAIN PRO. L'embase XLR est une entrée pouvant recevoir des signaux microphone et ligne. Pour sa part, l'embase jack 6,3 mm doit être alimentée uniquement avec des signaux de niveau ligne. 20 AUDIO OUT. Il s'agit des sorties audio de l'ULTRAGAIN PRO. Les embase XLR et jack sont reliées en parallèle.

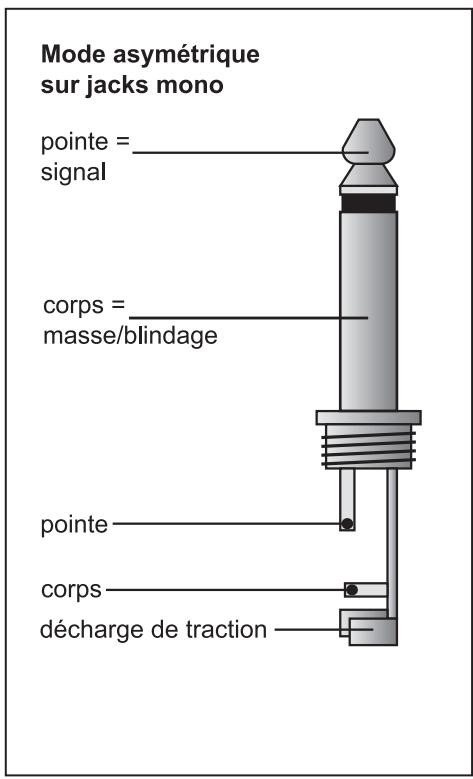

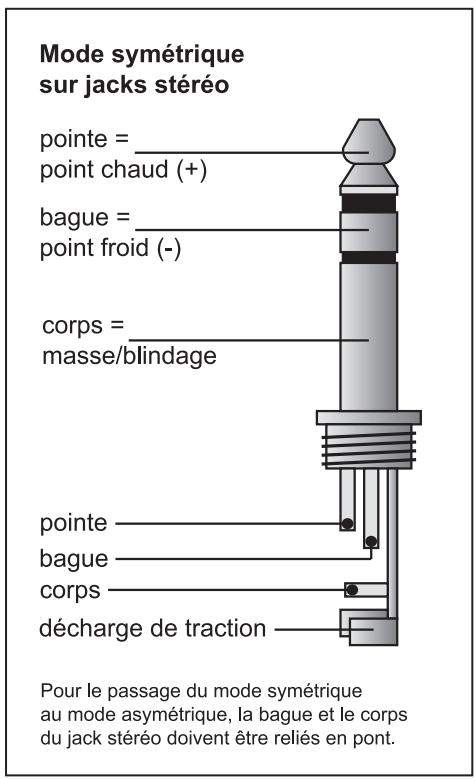

Fig. 3.4: Les différents types de connecteurs

Entrées AUDIO

Micro

Connexions

connecteur XLR

Type

entrée dédiée CC, sans transformateur

Impedance

3 kOhms symétrique

Niveau d'entrée max.

+10 dBu symétrique et asymétrique

Taux de réjection

de mode commun

typ. 40 dB, >55 dB @ 1 kHz

Ligne

Connexions

connecteur XLR et jack 6,3 mm

Type

entrée dédiée CC sans transformateur

Impedance

60 kOhms symétrique

Niveau d'entrée max.

+23 dBu symétrique et asymétrique

Taux de réjection

de mode commun

typ. 40 dB, >55 dB @ 1 kHz

Sorties AUDIO

Connexions

connecteur XLR et jacks 6,3 mm

Type

étage de sortie à symétrie électronique

Impedance

60 ohms symétrique, 30 ohms asymétrique

Niveau de sortie max.

+21 dBu symétrique et asymétrique

Réponse en fréquence

10 Hz à 200 kHz, ± 3 dB

Rapport signal/bruit

94 dBu, mesure non pondérée, 22 Hz à 22 kHz

DHT

0,011 % typ. @ +4 dBu, 1 kHz, gain 1

Distorsion d'inter

0,01%typ. SMPTE

modulation

-88 dB, 22 Hz à 22 kHz

Diaphonie

Potentiometres

Gain mic

variable (+10 à +60dB)

Fréquence (passe-haut)

variable (12 à 320 Hz)

Fréquence (égaliseur)

variable (10 Hz à 20 kHz), en fonction des touches x 10 et x 0.1

Bande passante

variable (0,03 à 2 octaves)

Niveau

variable (-15 dB à +15 dB)

Sortie

variable (-20 dB à +20 dB)

Touches de fonction

+48V

active l'alimentation fantôme

Mic/Line

bascule entre préamplificateur micro ou ligne

Phase Rev.

inversion de phase (180^)

Lo Cut

active le filtre passe-haut

x0.1

commute le réglage de la fréquence de 10 Hz à 200 Hz

x10

commute le réglage de la fréquence de 1 kHz à 20 kHz

EQ In/Out

active le filtre paramétrique

Indicateurs

Clip

LED d'échéage

Niveau de sortie

vumètre à LED 12 segments : -30/-24/-18/-12/-6/-3/0/+3/+6/+9/+12/+18 dB

Touches de fonction

LED pour chaque touche

Alimentation

Tension secteur

USA/Canada

120V, 60Hz

R. U./Australie

240V~,50Hz

Europe

230V~, 50Hz

Modèle export général

100 - 120 V ~, 200 - 240 V ~, 50 - 60 Hz

Consommation

maximum 20 W

Fusible

100-120V~: T500mA H

Raccordement secteur

200-240V~: T250mA H

Dimensions/poids

Poids avec emballage

env. 4,2 kg

La société BEHRINGER Spezielle Studiotechnik s'efforce de se tenir à la pointe des standards professionnels les plus exigeants. En conséquence, certains produits existants peuvent être amenés à connaître des modifications sans avis préalable. Il est donc possible que les caractéristiques techniques et l'aspect extérieur de l'appareil divergent des indications ou illustrations données.
