MRCH1 - Climatiseur MITSUBISHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur réversible (chauffage et refroidissement) avec commande à distance programmable
Marque	Mitsubishi Electric
Modèle	MRCH1 (télécommande)
Alimentation de la télécommande	2 piles alcalines AA (remplacement annuel recommandé)
Fonctions principales	Programmation hebdomadaire, modes Auto / Cool / Heat / Drying / Off, vitesse ventilateur automatique ou manuelle, dérogation temporaire ou permanente, minuterie d'arrêt, commande de direction d'air (pales), capteur extérieur en option, régulateur central portatif en option
Nombre de zones	Jusqu'à 16 zones avec régulateur central portatif
Communication sans fil	Réseau RedLINK™, distance de séparation minimale 20 cm
Affichage	Écran LCD avec rétroéclairage, affichage de la température, mode, programme, état des piles
Entretien et nettoyage	Remplacement des piles de la télécommande et du capteur extérieur (piles au lithium AA) ; consultez la notice pour le nettoyage des filtres de l'unité intérieure
Sécurité	Verrouillage des fonctions pour éviter les modifications non autorisées ; conformité FCC Classe B ; avertissement d'exposition RF
Pièces détachées et réparabilité	Piles standard disponibles dans le commerce ; télécommande de remplacement référencée ; contacter Mitsubishi Electric pour les pièces
Informations générales	Notice d'utilisation fournie, garantie limitée incluse, fabriqué aux États-Unis

FOIRE AUX QUESTIONS - MRCH1 MITSUBISHI

Comment régler l'heure et le jour sur la télécommande MRCH1 ?

Appuyez sur SET CLOCK/DAY/SCHEDULE, puis utilisez les flèches ▲/▼ pour régler l'heure. Appuyez sur SET DAY pour sélectionner le jour. Terminez en appuyant sur DONE.

Que faire si l'écran affiche 'no signal' ?

La télécommande a perdu la liaison radio. Vérifiez que le disjoncteur de l'unité intérieure est enclenché et que l'interrupteur de l'équipement est en position marche. La communication se rétablit automatiquement en quelques minutes.

Comment remplacer les piles de la télécommande ?

Lorsque le message REPLACE BATTERY clignote, retirez le support des piles en appuyant et tirant. Insérez deux piles alcalines AA neuves et réinstallez le support. Si les piles sont insérées dans les 2 minutes, les réglages d'heure et jour sont conservés.

Comment activer le mode Drying (séchage) ?

Appuyez sur SYSTEM jusqu'à sélectionner Drying. Ce mode réduit l'humidité de l'air ; la température de consigne peut être inférieure à la température ambiante.

Puis-je utiliser la fonction de maintien permanent ?

Oui, en mode résidentiel, appuyez sur HOLD pour maintenir une température en permanence. Appuyez sur CANCEL pour revenir au programme.

Comment programmer la minuterie d'arrêt automatique ?

Appuyez sur MORE jusqu'à voir Power Off At. Réglez l'heure avec ▲/▼ et confirmez avec DONE. La minuterie est non récurrente et peut être annulée avec CANCEL.

Que signifient les périodes 'occupied' et 'unoccupied' dans le programme ?

Occupied correspond aux plages horaires où l'espace est occupé (ex. 8h-22h) avec des températures confortables. Unoccupied est pour les périodes d'absence avec des températures d'économie d'énergie (ex. 55°F/85°F).

La télécommande peut-elle contrôler plusieurs zones ?

Oui, avec un régulateur central portatif RedLINK™ en option, vous pouvez gérer jusqu'à 16 zones. Chaque zone doit généralement être sur le même mode (chauffage ou refroidissement).

Comment localiser le régulateur central portatif perdu ?

Sur la télécommande, appuyez sur MORE puis sur FIND REMOTE. Le régulateur portatif émettra des bips pendant 2 minutes. Appuyez n'importe où sur son écran pour arrêter les bips.

Quel type de piles utiliser pour le capteur d'air extérieur ?

Utilisez uniquement des piles au lithium AA. Remplacez-les lorsque le message Replace Battery Outdoor clignote. Retirez le capteur, ouvrez le compartiment et insérez deux piles neuves.

MODE D'EMPLOI MRCH1 MITSUBISHI

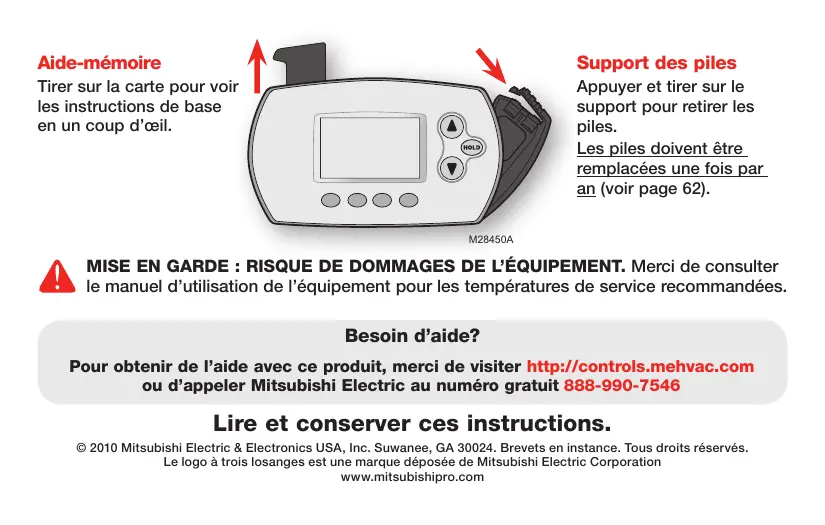

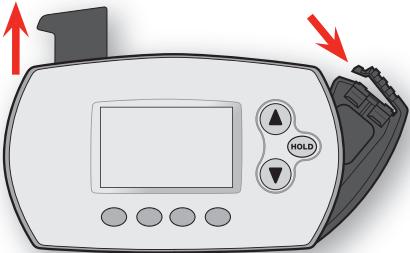

Tirer sur la carte pour voir les instructions de base en un coup d'œil.

M28450A

Support des piles

Appuyer et tirer sur le support pour retirer les piles.

Les piles doivent être remplacées une fois par an (voir page 62).

MISE EN GARDE : RISQUE DE DOMMAGES DE L'ÉQUIPEMENT. Merci de consulter le manuel d'utilisation de l'équipement pour les températures de service recommandées.

Besoin d'aide?

Pour obtenir de l'aide avec ce produit, merci de visiter http://controls.mehvac.com ou d'appeler Mitsubishi Electric au numéro gratuit 888-990-7546

Lire et conserver ces instructions.

© 2010 Mitsubishi Electric & Electronics USA, Inc., Suwanee, GA 30024. Brevets in instance. Tous droits réservés. Le logo à trois losanges est une marque déposée de Mitsubishi Electric Corporation

www.mitsubishipro.com

Contenu

Visualisation de la programmation.. 36 Référence rapide des commandes 37 Référence rapide de l'écran d'affichage 38

Programmation et fonctionnement

Régler l'heure et le jour 39 Sélectionner le réglage du ventilateur 40 Sélectionner le mode du système.. 41 Configurations multizones 42 Mode de séchage 43 Programmes 44

Dérogations au programme 47 Commutation du système. 51 Régulateur central portatif 52 Capteur d'air extérieur 53 caractéristiques supplémentaires.. 54

Annexes

Fonctions évoluées 58 Remplacement des piles 62 En cas de problème 65 Informations réglementaires 66 Garantie limitée 67

Le nouveau régulateur à distance est préprogrammé et prêt à être utilisé. Il suffit de régler le jour et l'heure. Vérifier ensuite les réglages ci-dessous et les modifier si nécessaire :

1. Régler le jour et l'heure (requis pour un fonctionnement correct) Voir page 39
2. Sélectionner le réglage du ventilateur. Voir page 40.
3. Sélectionner le mode du système. Voir page 41.
4. Programmes : Préréglages aux niveaux d'économie d'énergie lorsque l'espace est occupé (en supposant une arrivée à 8 h et un départ à 22 h). Voir pages 44-45

COMMANDE DE TEMPERATURE PAR SIMPLE PRESSION : Il est possible de déroger au programme à tout moment et de régler manuellement la température (voir pages 47-50).

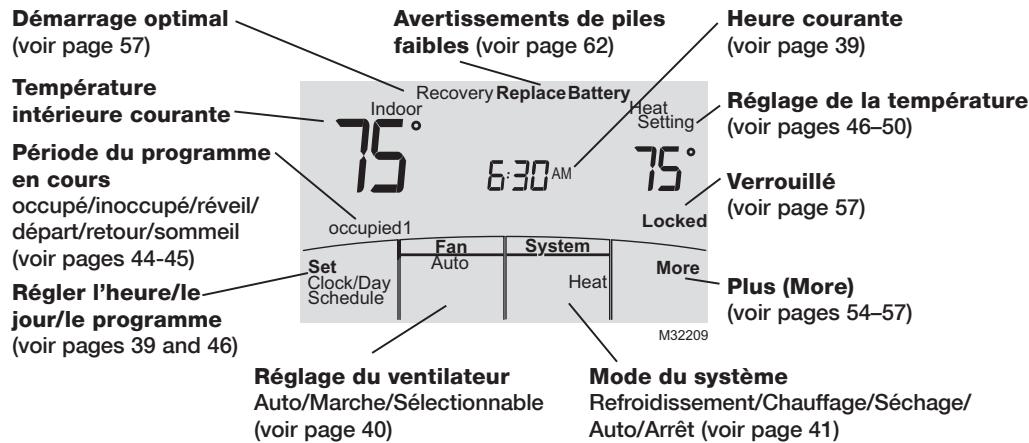

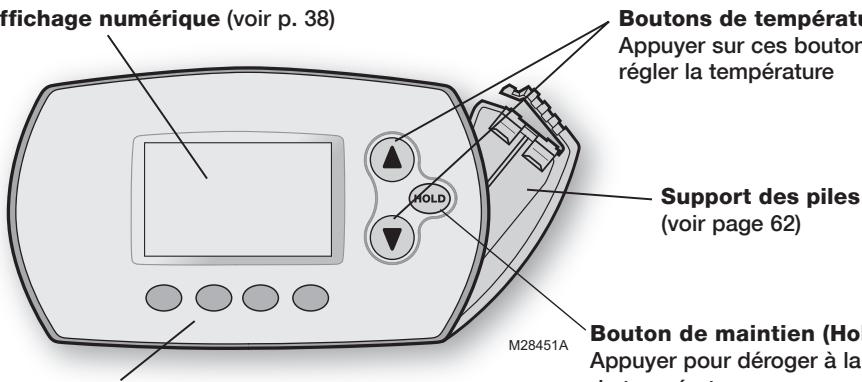

Boutons de fonction

Appuyer pour sélectionner la fonction affichée juste au-dessus de chaque bouton. (Les fonctions changent en fonction de la tâche.)

Boutons de température

Appuyer sur ces boutons pour régler la température

Support des piles

(voir page 62)

Bouton de maintien (hold)

Appuyer pour déroger à la commande de température programmée (voir page 50).

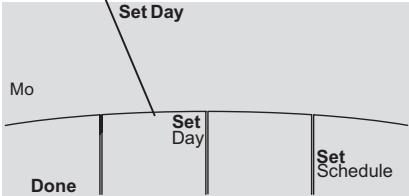

Régler l'heure et le jour

Appuyer sur SET CLOCK/DAY/SCHEDULE (Régler heures/jour/calendrier), puis régler l'heure.

Appuyer sur SET DAY (Régler le jour), puis sélectionner le jour en cours.

M32211

1. Appuyer sur SET CLOCK/DAY/SCHEDULE puis appuyer sur ou pour régler l'heure.
2. Appuyer sur SET DAY puis appuyer sur ou pour régler le jour de laSemaine
3. Appuyer sur DONE (Terminé) pour enregistrer les réglages.

Remarque: Si l'option SET CLOCK/DAY/ SCHEDULE n'est pas affichée, appuyer sur DONE (Terminé) ou CANCEL (Annuler).

Remarque: Si les mots Set Clock (Régler l'heure) clignotent à l'écran, le régulateur à distance respectera les réglages prévus pour la période « occupied1 » (occupé1) (ou « Wake » [Réveil]) jusqu'à ce que l'heure et le jour soient régés.

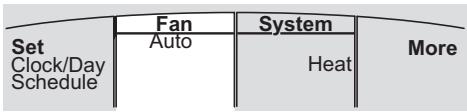

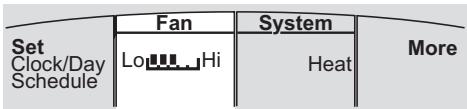

Sélectionner le réglage du ventilateur

M32212

M32213

Remarque: Les options de vitesses de ventilateur sélectionnables peuvent varier en fonction de l'équipement.

Appuyer sur FAN (Ventilateur) pour sélectionner la vitesse automatique ou sélectionnable du ventilateur.

En mode automatique, l'équipement détermine la vitesse optimale du ventilateur en fonction de la température réglée.

Lorsque le système est sur Arrêt, appuyer sur FAN pour faire circuler l'air. Le ventilateur tourne à la vitesse sélectionnée par l'utilisateur.

Sélectionner le mode du système

M32214

M32215

M32300

M32301

Remarque : Les options peuvent varier en fonction de l'équipement.

Appuyer sur SYSTEM pour sélectionner :

• Cool (Refroidissement): Le régulateur à distance ne commande qu'en mode de refroidissement.
• Heat (Chauffage): Le régulateur à distance ne commande qu'en mode de chauffage.
• Drying (Séchage) : Le régulateur à distance commande à l'unité intérieure de réduire l'humidité de l'air. Ceci peut entraîner des températures inférieures au réglage.
• Automatique : Le système passe automatiquement du système de chauffage au système de refroidissement en fonction de la température à l'intérieur.
• Off (Arrêt) : L'unité intérieure est arrêtée.

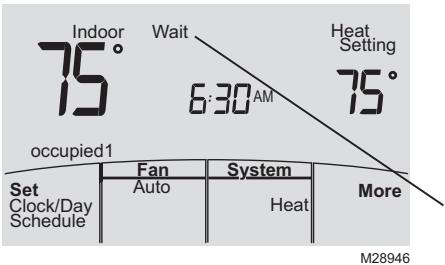

Configurations multizones

Dans les configurations multizones, chaque zone est généralement régée sur le même mode (refroidissement, chauffage ou séchage).

Si les zones sont régées sur différents modes, l'unité intérieure appelant la première le chauffage ou le refroidissement a la priorité. Les autres zones se mettent en mode de veille et « Wait » (Attente) s'affiche sur l'écran.

Mode de séchage (si configuré)

Le mode de séchage permet de réduire l'humidité de l'air et fonctionne différemment en fonction du type d'équipement installé. Le réglage de température peut ou non être affiché.

L'unité intérieure détermine le réglage de température du mode de séchage. Le réglage est soit :

• le réglage de température de refroidissement, soit
• 2°C (3°F) inférieur à la température ambiantе.

Réglages par défaut du programme

Ce régulateur à distance est préréglé pour utiliser les réglages du programme d'économie d'énergie. Il est recommandé d'utiliser ces réglages, car ils peuvent réduire les coûts de chauffage et de refroidissement. (Voir page 46 pour régler l'heure et la température de chaque période.)

Heat/Chauffage Cool/Refroidissement Heat/Chauffage Cool/Refroidissement

(occupied1/ occupé1 (08:00)	(Lun.-Ven.)	(Lun.-Ven.)	(Sam.-Dim.)	(Sam.-Dim.)
	70°	75°	70°	75°
unoccupied1/ inoccupé1 (22:00)	55°	85°	55°	85°
occupied 2/ occupé 2	--	--	--	--
unoccupied 2/ inoccupé 2	--	--	--	--

Les périodes occupé 2 (occupé 2) et inoccupé 2 (inoccupé 2) peuvent être programmées selon le besoin, en fonction de la configuration installée.

Réglages par défaut du programme résidentiel

Ce régulateur à distance est préréglé pour utiliser les réglages du programme d'économie d'énergie commercial. Pour une utilisation à domicile, changer le programme en fonction de l'emploi du temps. (Voir page 46 pour régler l'heure et la température de chaque période.)

Heat/Chauffage Cool/Refroidissement Heat/Chauffage Cool/Refroidissement

	(Lun.-Ven.)	(Lun.-Ven.)	(Sam.-Dim.)	(Sam.-Dim.)
Wake/Réveil (08:00)	70°	75°	70°	75°
Leave/Départ (10:00)	55°	85°	55° (ou annuler la période)	85° (ou annuler la période)
Return/Retour	--	--	--	--
Sleep/Coucher	--	--	--	--

Les périodes de départ, et de sommeil peuvent être annulées.

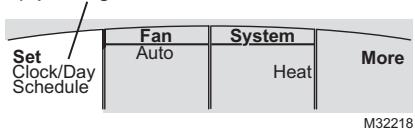

Pour régler le programme

M32218

M32219

Remarque: Une période peut être annulée en utilisant le bouton CANCEL PERIOD (Annuler la période). Si configuré pour cela, le système peut être complètement désactivé durant la période en utilisant le bouton POWER OFF PERIOD (Période désactivée).

1. Appuyer sur SET CLOCK/DAY/SCHEDULE, puis sur SET SCHEDULE.
2. Appuyer sur ou pour régler l'heure Wake des jours de la semaine (Lun-Ven), puis appuyer ensuite sur NEXT.
3. Appuyer sur ou pour régler la température du chauffage pour cette période, puis appuyer sur NEXT.
4. Appuyer sur ou pour régler la température de refroidissement pour cette période, puis appuyer sur NEXT.
5. Régler la température et l'heure de la période suivante (unoccupied1/Leave). Répéter les étapes 4 et 5 pour chaque période des jours de la semaine.
6. Appuyer sur NEXT pour régler les périodes de la fin de (Sam-Dim), puis appuyer sur DONE pour enregistrer le programme et quitter.

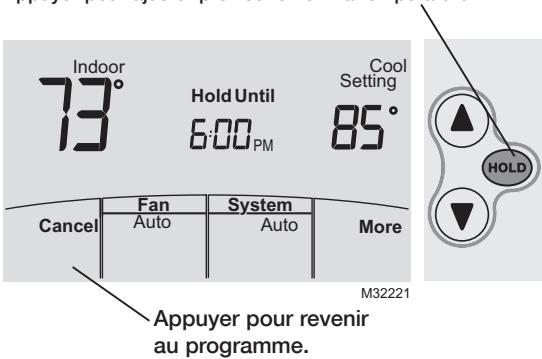

Dérogation au programme (commercial uniquement)

Appuyer pour ajuster provisoirement la température.

Si une personne est présente durant une période inoccupée, appuyer sur HOLD (Maintien) pour activer provisoirement la température de période occupée. Chaque pression supplémentaire sur HOLD en augmente la durée d'une heure jusqu'à une limite régée par l'installateur.

La minuterie expire automatiquement ou le programme peut être manuellement repris en appuyant sur CANCEL.

Remarque : Maintien permanent non disponible sur la configuration commerciale.

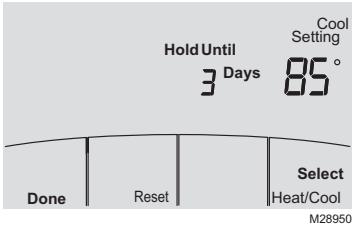

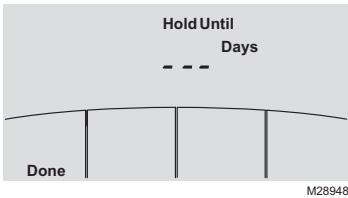

Si le babinet sera inoccupé pendant plus d'une journée, la fonction de dérogation pour les vacances peut être utilisée pour maintenir une température de zone inoccupée.

Appuyer sur MORE jusqu'à ce que l'écran Hold Until (Maintenir jusqu'à) s'affiche.

Appuyer sur ou pour régler le nombre de jours, puis appuyer sur NEXT.

Appuyer sur ou pour régler la température de chauffage ou de refroidissement, puis appuyer sur DONE. Le réglage de la température de refroidissement ne peut être qu'augmenté et celui de la température de chauffage que réduit par rapport au programme inoccpé.

Pour annuler la dérogation pour vacances de l'écran d'accueil, appuyer sur CANCEL.

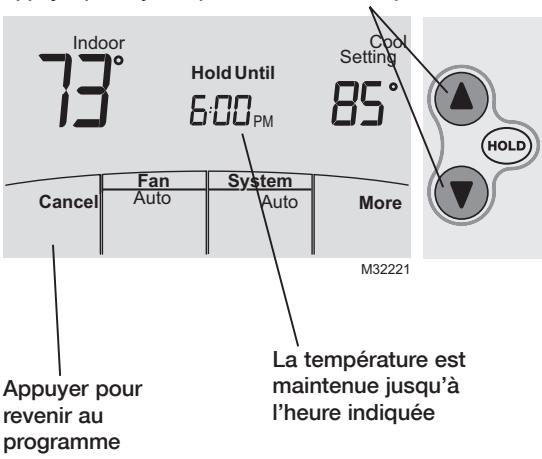

Maintien provisoire (résidentiel uniquement)

Appuyer sur ou pour ajuster provisoirement la température

Appuyer sur ou pour ajuster immédiatement la température.

Cette fonction permet de déroger provisoirement à la température de consigne de la période en cours.

La nouvelle température de consigne restera en vigueur jusqu'au début de la prochaine période seulement (voir page 45).

Pour annuler cette dérogation, il suffit d'appuyer à n'importe quel moment sur CANCEL.

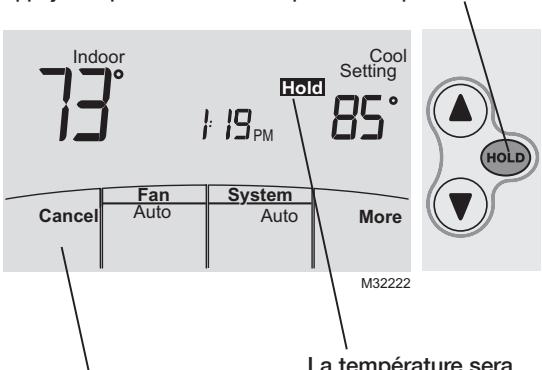

Maintien permanent (résidentiel uniquement)

Appuyer ici pour modifier la température en permanence.

Appuyer pour revenir au programme

La température sera maintenue jusqu'à ce que le bouton CANCEL soit pressé.

Appuyer sur HOLL pour ajuster la tempéuration de façon permanente. Cette fonction permet de déroger à la tempéuration de consigne pour toutes les périodes.

La fonction de maintien HOLD met le programme hors service et permet d'ajuster la température manuellement, au besoin.

Le système maintient la température réglée jusqu'à ce qu'elle soit manuellement modifiée ou que CANCEL soit pressé pour revenir au programme.

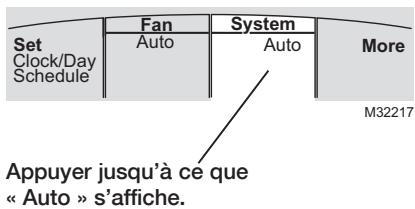

Commutation du système

La commutation du système est une caractéristique utilisée dans les climats où le refroidissement et le chauffage sont souvent utilisés le même jour. Lorsque le système est réglé sur Auto, le régulateur à distance sélectionne automatiquement le chauffage ou le refroidissement selon la température intérieure.

Les réglages de chauffage et de refroidissement doivent être différents d'au moins, en fonction de la configuration du régulateur à distance. Le régulateur à distance règle automatiquement les réglages pour maintenir cette séparation de (ou plus).

Remarque: Le réglage de système Auto peut ne pas s'afficher, selon la manière dont le régulateur à distance a été configuré.

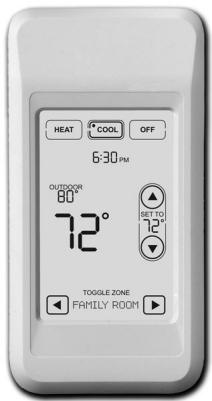

Régulateur central portatif (facultatif)

Le régulateur central portatif facultatif peut gérer les températures des systèmes de zonage partagé multiples à partir de presque tout lieu de la propriété.

Le régulateur central portatif fonctionne aussi avec d'autres dispositifs RedLINK™ utilisés avec d'autres types d'équipement de chauffage et de refroidissement.

Un régulateur central portatif peut régler jusqu'à 16 zones sur une seule propriété.

Remarque : Le régulateur à distance peut nécessiter jusqu'à 15 secondes pour répondre aux commandes envoyées depuis le régulateur central portatif.

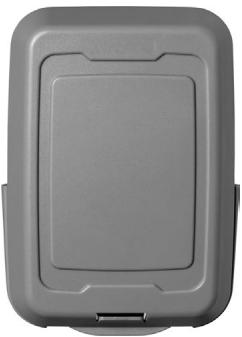

Capteur d'air d'extérieur (facultatif)

Le capteur d'air extérieur permet d'afficher la température et l'humidité sur régulateur à distance.

Le capteur d'air extérieur fonctionne aussi avec d'autres dispositifs RedLINK™ utilisés avec d'autres types d'équipement de chauffage et de refroidissement.

Utiliser uniquement des piles AA au lithium dans le capteur d'air extérieur

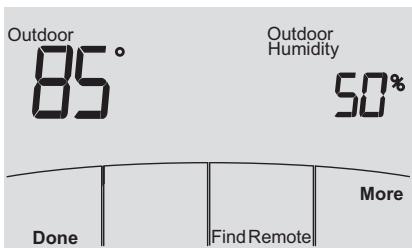

Pour afficher la température et l'humidité extérieures

Si un capteur d'air extérieur est utilisé, appuyer sur MORE pour afficher la température et l'humidité extérieures courantes. Appuyer sur DONE pour quitter.

M32302

Pour localiser un régulateur central portatif perdu

Si le régulateur central portatif a été égaré, appuyer sur MORE puis sur FIND REMOTE (Trouver régulateur à distance). Le régulateur à distance portatif émet des bips pendant deux minutes pour faciliter sa localisation. Appuyer n'importe où sur l'écran du régulateur central portatif pour arrêter les bips.

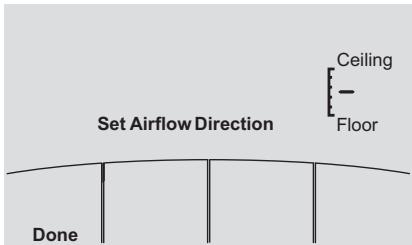

Pour régler la direction du débit d'air vers le haut/le bas (commande des pales)

Pour régler manuellement la direction du débit d'air, appuyer sur MORE, puis sur ou pour sélectionner la position désirée, « Auto » ou « Oscillate » (Oscillation).

M32305

Remarque : La position Auto est déterminée par l'équipement du système pour fournir une efficacité et un comportement maximum. Les positions supérieure et inférieure peuvent changer après 1 heures pour éviter la condensation.

Remarque : Les positions de direction du début d'air peuvent varier en fonction de l'équipement.

Régler une minuterie pour éteindre automatiquement l'unité intérieure (si configuré)

Appuyer sur MORE jusqu'à ce que « Power Off At » (Éteindre à) s'affiche. Appuyer sur ▲ ou ∇ pour régler l'heure à laquelle l'unité doit s'éteindre. Appuyer sur DONE pour quitter. Remarque : Ce minuteur n'est pas récurrent.

Ce minuteur peut être réglé jusqu'à 24 heures à l'avance. En fonction de la façon dont cette caractéristique a été installée, l'unité intérieure :

A) Reste éteinte indéfiniment jusqu'à ce que l'utilisateur change le mode du système B) Reste éteinte jusqu'à la prochaine période programmée

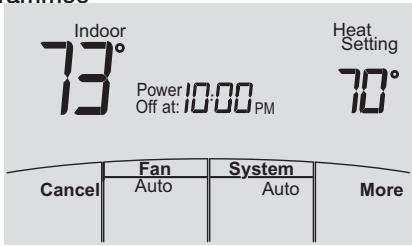

Si une pièce sera vide à 22 h, appuyer sur MORE jusqu'à ce que « Power Off At » s'affiche. Appuyer sur jusqu'à 22 h. Appuyer sur DONE pour quitter.

Pour annuler la minuterie « Power Off At » de l'écran d'accueil, appuyer sur CANCEL.

M32304

Caractéristiques supplémentaire du régulateur à distance (suite)

Démarrage optimal : Cette fonction élimine les doutes lors du réglage du programme. Il permet au régulateur à distance d'« apprendre » combien de temps il faut au système de zonage partagé pour atteindre le réglage de température programmé, de sorte que la température voulue soit obtenue à l'heure programmée.

Verrouillé : Pour éviter les modifications non autorisées, les fonctions peuvent être partiellement ou entièrement verrouillées. Lorsqu'une fonction sélectionnée est verrouillée, le mot « Locked » s'affiche pendant environ 5 secondes.

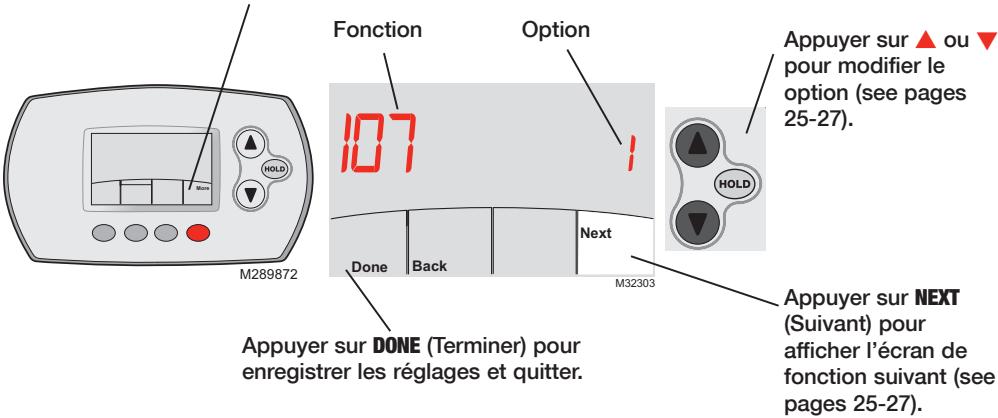

Fonctions évoluées

Appuyer sur les boutons MORE jusqu'à ce que l'affichage change. "WAIT" will be displayed for up to 17 seconds.

Fonctions évoluées

Press / to change option, then press NEXT.

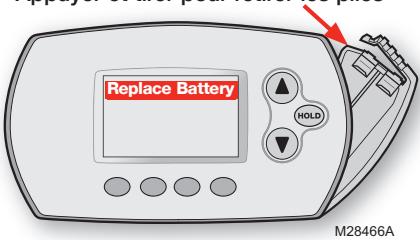

Remplacement des piles (régulateur à distance)

Appuyer et tirer pour retirer les piles

Insérer des piles alcalines neuves, puis réinstaller le support des piles.

M28442

69-2427EFS-01

Installer des piles neuves lorsque l'arrètement de remplacement des piles « REPLACE BATTERY » commence à clignoter à l'écran. Ce message clignote pendant environ deux mois avant que les piles ne soient complètement épuisées.

Retirer le support des piles et installer deux piles alcalines AA neuves.

Une fois les piles installées, le régulateur à distance restaure automatiquement la communication avec le réseau sans fil dans les minutes qui suivent.

Remarque: Si les piles sont insérées dans un intervalle de 2 minutes, il ne sera pas nécessaire de régler à nouveau l'heure et le jour. Tous les autres réglages sont gardés en mémoire.

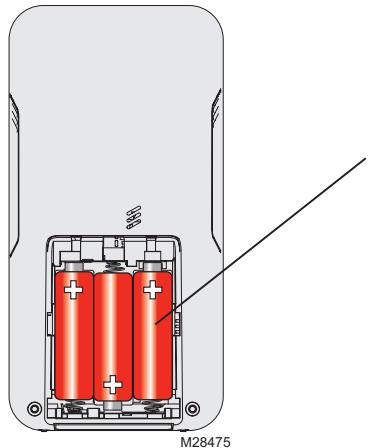

Remplacement des piles (régulateur central portatif)

Installer des piles neuves lorsque l'arasapidement de remplacement des piles « REPLACE BATTERY » commence à clignoter à l'écran. Ce message clignotant durera environ deux mois avant que les piles ne soient complètement épuisées.

Retirer le couvercle des piles et installer trois piles alcalines AA neuves.

Une fois les piles installées, le régulateur central portatif restaure automatiquement la communication avec le réseau sans fil dans les minutes qui suivent.

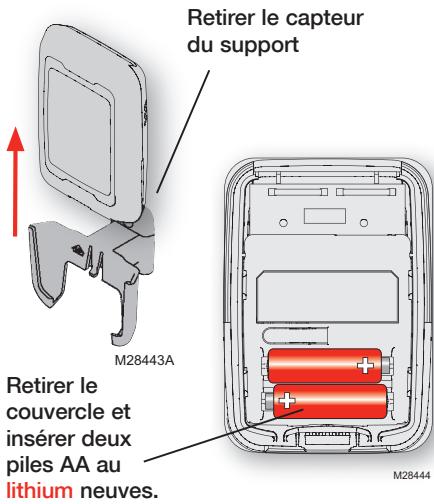

Remplacement des piles (capteur d'air extérieur)

69-2427EFS-01

Remplacer les piles du capteur d'extérieur lorsque l'avertissement « Replace Battery Outdoor » commence à clignoter sur le contrôleur à distance. Ce message clignote pendant environ deux mois avant que les piles ne soient complètement épuisées.

Retirer le capteur du support, retirer le couvercle et insérer deux piles au lithium AA neuves.

Une fois les piles installées, le capteur restaure automatiquement la communication avec le réseau sans fil dans les minutes qui suivent.

L'unité interieure ne répond pas

• S'assurer que le coupe-circuit n'est pas déclenché et le remettre en position de marche au besoin.
• S'assurer que l'interrupteur est bien enclenché sur l'équipement.
• Attendre 5 minutes que le système réponde.

L'écran affiche «no signal

Le régulateur à distance a perdu le contact radio avec le réseau sans fil (généralement à cause d'une coupure de courant). Pour restaurer le courant :

• S'assurer que le coupe-circuit n'est pas déclenché et le remettre en position de marche au besoin.
• S'assurer que l'interrupteur est bien enclenché sur l'unité intérieure.

Une fois le courant revenu, le régulateur à distance restaure automatiquement la communication sans fil dans les minutes qui suivent.

Déclaration de conformité de la FCC (partie 15.19) (états-unis uniquement)

Ce dispositif est conforme à la Partie 15 du règlement de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. Ce dispositif ne doit pas causer d'interférences nuisibles, et 2. Ce dispositif doit accepter toutes les interférences reçues, y compris celles pouvant causer un fonctionnement non satisfaisant.

Avertissement de la FCC (Partie 15.21) (États-Unis uniquement) Les changements et les modifications non expressément approuvés par la partie responsable de la conformité peuvent annuler l'autorité de l'utilisateur à utiliser l'équipement.

Déclaration d'interférence de la FCC (partie 15.105 (b)) (états-unis uniquement)

Cet équipement a été testé et est conforme aux limites des dispositifs numériques de Classe B, conformément à la Partie 15 du règlement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie de radiofréquence, et s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Il n'y a toutefois aucune garantie qu'une interférence n'aura pas lieu dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio et télévision, ce qui peut être déterminé en éteignant le dispositif et en le remettant en marche, il est recommandé à l'utilisateur de tenter de corriger l'interférence par l'une des mesures suivantes:

Réorienter ou déplacer l'antenne réceptrice. Augmenter la séparation entre l'équipement et le récepteur. - Brancher l'équipement dans la prise d'un circuit différent de celui auquel le récepteur est connecté. - Consulter le distributeur ou un technicien radio/TV compétent pour obtenir de l'aide.

Récepteur, régulateur à distance et capteur d'extérieur sans fil Pour assurer la conformité aux limites d'exposition RF de la FCC et d'Industry Canada pour la population générale/exposition non contrôlée, la ou les antennes utilisées pour ces transmetteurs doivent être installées de façon à fournir une distance de séparation d'au moins 20 cm de toutes les personnes et ne doivent pas être situées ou fonctionner avec toute autre antenne ou transmetteur.

Régulateur central portable

Ce mettenusteur portable et son antenne sont conformes aux limites d'exposition RF de la FCC et d'Industry Canada pour la population générale/l'exposition non contrôlée.

Section 7.1.5 de rss-gen

Le fonctionnement est soumis à deux conditions :

1. Ce dispositif ne doit pas causer d'interférences, et 2. Ce dispositif doit accepter toutes les interférences, y compris celles pouvant causer un fonctionnement non souhaité.

Garantie limitée

Consulter la déclaration de garantie dans la documentation de l'équipement.

70°	75°	70°	75°
55°	85°	55°	85°
--	--	--	--
--	--	--	--

Le logo à trois losanges est une marque déposée de Mitsubishi Electric Corporation. Imprimé aux États-Unis

© 2010 Mitsubishi Electric & Electronics USA, Inc. Suwanee, GA 30024 El logotipo de tres diamantes es una marca commercial registrada de Mitsubishi Electric Corporation 69-2427EFS—01 M. S. 10-10 Impreso en EE. UU.
