Type de produit	Climatiseur split système
Marque	MITSUBISHI
Modèle	SLZ-KA15NA (unité intérieure)
Alimentation électrique	Monophasée 208/230 V, 60 Hz
Dimensions (H x L x P)	208 x 570 x 570 mm
Poids net	36 kg
Modes de fonctionnement	Refroidissement, déshumidification, ventilation, chauffage (sauf modèles froid seul), automatique
Vitesses de ventilation	3 vitesses (faible, moyenne, élevée)
Débit d'air (mode sec)	280 - 320 - 390 CFM
Débit d'air (mode humide)	250 - 290 - 350 CFM
Niveau sonore (faible - moyen - élevé)	31 - 35 - 40 dB(A)
Direction du flux d'air	Ailettes automatiques avec oscillation (4 volets)
Type de filtre	Filtre longue durée
Indicateur de nettoyage du filtre	Affichage après 2 500 heures de fonctionnement
Télécommande incluse	Interface radiofréquence (RF) ou filaire (en option)
Consignes de sécurité	Installation par professionnel obligatoire ; mise à la terre requise ; ne pas obstruer les entrées/sorties d’air
Entretien courant	Nettoyage du filtre à l’aspirateur ou à l’eau tiède (max 50°C), séchage à l’air libre
Dépannage de base	Vérifier le filtre, la température réglée, les obstructions ; redémarrer après 3 minutes
Protection	Redémarrage automatique après coupure de courant (selon réglage)
Compatibilité multi-split	Utilisable avec une unité extérieure de la série MXZ (jusqu’à 8 unités intérieures)

FOIRE AUX QUESTIONS - KA15NA MITSUBISHI

Comment nettoyer le filtre du climatiseur KA15NA ?

Ouvrez la grille d'aspiration en tirant le bouton, puis retirez le filtre en le tirant vers l'avant. Nettoyez-le avec un aspirateur ou à l'eau tiède (max 50°C). Ne séchez jamais au soleil ou avec une source de chaleur. Remettez le filtre en place avant de rallumer l'appareil.

Pourquoi l'air chaud n'est-il pas soufflé immédiatement en mode chauffage ?

L'unité intérieure attend d'être suffisamment chaude avant de diffuser de l'air chaud. Cela peut prendre quelques minutes. Pendant ce temps, l'affichage peut indiquer 'PRE CHAUFFAGE' ou 'DEGIVRAGE'.

Que faire si le climatiseur ne refroidit pas assez ?

Vérifiez que le filtre n'est pas obstrué, que la température réglée est correcte, que l'unité extérieure a suffisamment d'espace autour d'elle, et qu'aucune porte ou fenêtre n'est ouverte.

Pourquoi entend-on un bruit d'eau qui ruisselle ?

Ce bruit est normal : il provient de la circulation du réfrigérant dans le circuit. Il peut également se produire lors du dégivrage de l'unité extérieure.

Pourquoi de l'eau ou de la vapeur sort-elle de l'unité extérieure ?

En mode refroidissement, la condensation sur les tuyaux est normale. En mode chauffage ou dégivrage, la glace fond et produit de l'eau ou de la vapeur. C'est un phénomène normal.

Le climatiseur s'arrête tout seul, que faire ?

Vérifiez si la minuterie n'est pas activée (arrêt programmé). Sinon, l'appareil peut être commandé par une télécommande centralisée. Consultez le responsable du contrôle si le symbole '®' apparaît sur l'écran.

Comment régler la minuterie avec la télécommande filaire ?

Les options de minuterie dépendent du modèle de télécommande. Reportez-vous au manuel fourni avec la télécommande. Les symboles WEEKLY, SIMPLE ou AUTO OFF peuvent s'afficher.

Que signifie le code d'erreur sur la télécommande ?

Un code d'erreur indique que les dispositifs de protection se sont déclenchés. Ne réparez pas vous-même : mettez l'appareil hors tension et contactez votre revendeur en lui fournissant le nom du modèle et le code affiché.

Pourquoi le débit d'air change-t-il de direction automatiquement ?

En mode refroidissement, les ailettes se placent en position horizontale après 1 heure pour éviter la formation d'eau. En mode chauffage, elles se placent horizontalement si l'air soufflé est froid ou pendant le dégivrage.

Puis-je installer le climatiseur moi-même ?

Non, l'installation doit être effectuée par un professionnel qualifié (revendeur ou société agréée). Une installation incorrecte peut entraîner des fuites d'eau, des électrocutions ou un incendie.

MODE D'EMPLOI KA15NA MITSUBISHI

Pour une utilisation correcte sans risques, veuillez lire le manuel d'utilisation en entier avant de vous servir du climatiseur.

1. Consignes de sécurité 9
2. Nomenclature 10
3. Fonctionnement 11
4. Minuterie 11
5. Entretien et nettoyage 12
6. Guide de dépannage 12
7. Installation, déplacement et inspection 14
8. Spécifications techniques 15

1. Consignes de sécurité

Avant d'installer le climatiseur, lisez attentivement toutes les "Consignes de sécurité". Les "Consignes de sécurité" reconnaissent des points très importants concernant la sécurité. Veillez bien à les suivre. Veuillez consulter ou obtenir la permissionYOUR compagnie d'électricité avant de connecter votre système.

Symboles utilisés dans le texte

Avertissement:

Précautions à suivre pour éviter tout danger de blessure ou de décès de l'utilisateur.

Precaution:

Décrit les précautions qui doivent être prises pour éviter d'endommager l'appareil.

Symboles utilisés dans les illustrations

① : Indique un élément qui doit être mis à la terre.

Avertissement:

• Cet appareil ne doit pas être installé par l'utilisateur. Demander au revendeur ou à une société agréée de l'installer. Si l'appareil n'est pas correctement installé, il peut y avoir un risque de fuite d'eau, d'électrocution ou d'incendie.
• Ne pas marcher sur l'appareil ni y déposer des objets.
• Ne jamais éclabousser l'appareil ni le toucher avec des mains humides. Il pourrait en résulter un risque d'électrocution.
• Ne pas vaporiser de gaz inflammable à proximité de l'appareil sous risque d'incendie.
• Ne pas placer de chauffage au gaz ou tout autre appareil fonctionnant avec une flamme vive là où il serait exposé à l'échappement d'air du climatiseur. Cela risquerait de provoquer une mauvaise combustion.
• Ne pas retirer la face avant ou la protection du ventilateur de l'appareil extérieur pendant son fonctionnement.
• Si vous remarquez des vibrations ou des bruits particulièrement anormaux, arrêtez l'appareil, éteignez l'interrupteur et prenez contact avec le revendeur.
• Ne jamais mettre des doigts, des bâtons, etc. dans les entrées et sorties d'air.
• Si vous sentez des odeurs étranges, arrêtez l'appareil, le mettre hors tension et contactez le revendeur. Si vous ne procédez pas de cette façon, il pourrait y avoir risque de panne, d'électrocution ou d'incendie.
• Ne JAMAIS laisser des enfants ou des personnes handicapées utiliser le climatiseur sans surveillance.
• Toujours surveiller que les jeunes enfants ne jouent pas avec le climatiseur.
• Si le gaz de réfrigérant fuit, arrête le fonctionnement du climatiseur, aérer convenablement la pièce et prendre contact avec le revendeur.

Précaution:

• Ne pas utiliser d'objet pointu pour enfoncer les boutons car cela risquerait d'endommager la commande à distance.
• Ne jamais obstruer les entrées et sorties des appareils extérieurs et intérieurs.

Rangement de l'appareil

Lorsque vous devez ranger l'appareil, veuillez consulter votre revendeur.

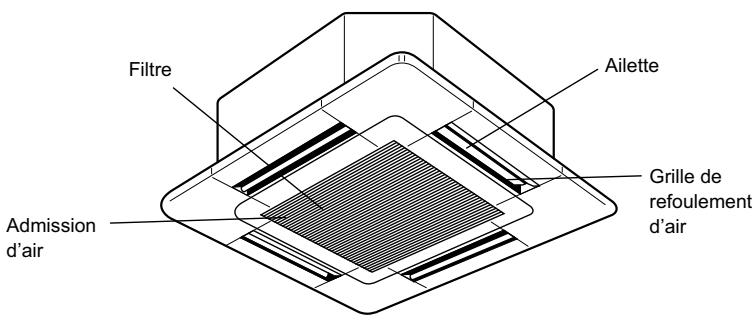

Unité interne Plafonnier à Cassette 4 volets

Unité interne

	SLZ-KA·NA
Modes du ventilateur	3 modes
Ailette	Auto avec variation
Louvre	—
Filtre	Longue durée
Témoin de nettoyage du filtré	2.500 heures

Unité externe

Télécommande à distance (Pièces en option)

Interface radiofréquence	Télécommande à fil
Thermostat radiofréquence (RF)	MITSUKASH ELECTRIC TEMP ONOFF HOLD

• Concernant le mode de fonctionnement, reportez-vous au manuel d'utilisation fourni avec chaque télécommande.

Remarque:

Même si vous appuyez sur le bouton ON/OFF immédiatement après avoir arrêté la fonction en cours, le climatiseur ne se remettra en route que 3 minutes plus tard. Ceci est une précaution pour éviter l'endommagement de tout composant interne.

3.2. Sélection du mode de fonctionnement

Les modes de refroidissement/d’assèchement/de soufflerie/de chauffage/automatique (refroidissement/chauffage)/de ventilation sont disponibles.

Remarque:

• Les modes de chauffage et automatique ne sont pas disponibles pour les appareils de refroidissement uniquement.
• Le mode de ventilation : uniquement indiqué dans les conditions suivantes. La télécommande filaire est utilisée et un appareil LOSSNAY est branché.

Informations concernant les climatiseurs multi-systèmes (appareil extérieur de la série MXZ)

Les climatiseurs multi-systèmes (avec un appareil extérieur de la série MXZ) permettent de raccorder deux ou davantage d'appareils intérieurs à un appareil extérieur. En fonction de la capacité, plusieurs appareils intérieurs peuvent ainsi fonctionner simultanément. - Lorsque vous essayez de faire fonctionner simultanément deux ou davantage d'appareils intérieurs reliés à un seul appareil extérieur, un pour le refroidissement et l'autre pour le chauffage, le mode de fonctionnement sélectionné sera celui de l'appareil intérieur qui a été mis en fonctionnement en premier. Les autres appareils intérieurs qui doivent s'emettre en marche ultérieurement ne fonctionnent pas; un voyant clignotant indique un état de fonctionnement.

Dans ce cas, régler tous les appareils intérieurs sur le même mode de fonctionnement.

• Il se peut que l'unité intérieure, qui fonctionne en mode (AUTO), ne puisse passer en mode (REFROIDISSEMENT CHAUFFAGE) et se mette en voile.
• Lorsque l'appareil intérieur se met en fonctionnement alors que le dégivrage de l'appareil extérieur est en cours, il faut laisser passer quelques minutes (max. environ 15 minutes) avant que l'appareil ne souffle de l'air chaud.
• Lorsque l'appareil fonctionne en mode chauffage, si le dessus de l'appareil chauffe ou que vous entendez le flux de gaz à l'intérieur, cette situation n'a rien d'anormal. Le gaz réfrigérant circule en effet de manière continue dans l'appareil intérieur même si celui-ci ne fonctionne pas.

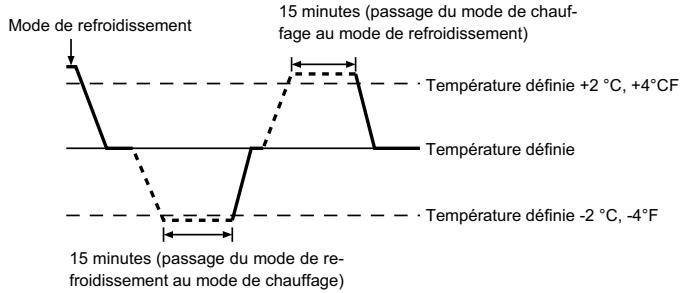

Fonctionnement automatique

En fonction de la température définie préalablement, l'opération de refroidissement débutera si la température de la pièce est trop élevée ; à l'inverse, l'opération de chauffage débutera si la température de la pièce est trop BASSE. En mode de fonctionnement automatique, le climatiseur passera en mode de refroidissement si la température de la pièce varie et affiche 2°C, 4°F ou plus au-dessus de la température définie pendant 15 minutes. De la même façon, le climatiseur passera en mode de chauffage si la température de la pièce affiche 2°C, 4°F ou plus au-dessous de la température définie pendant 15 minutes.

La température de la pièce étant ajustée automatiquement de façon à rester stable, l'opération de refroidissement se met en marche à quelques degrés au-dessus, et l'opération de chauffage à quelques degrés au-dessous, de la température définie lorsque cette dernière est atteinte (fonction automatique d'économie d'énergie).

Remarque:

• Le nombre de ventilateurs disponible dépend du type d'unité connectée.
• Dans les cas suivants, la vitesse de ventilation actuelle générée par l'unité différera de la vitesse indiquée au niveau de la commande à distance.
• Lorsque l'appareil indique "PRE CHAUFFAGE" ou "DEGIVRAGE".
• Lorsque la température de l'échangeur thermique est BASSE en mode de chauffage. (par ex. immédiatement après le lancement de l'opération de chauffage)
• En mode CHAUFFAGE, quand la température ambience dans la pièce est supérieure à la température régée.
• Quand l'unité est en mode SEC.

Remarque:

• Pendant l'oscillation, l'indication directionnelle à l'écran ne change pas en synchronisation avec les ailettes de l'unité.
• Les directions disponibles dépendent du type d'unités connectées.
• Dans les cas suivants, la direction actuelle de l'air différera de la direction indiquée au niveau de la commande à distance.
• Lorsque l'appareil indique "PRE CHAUFFAGE" ou "DEGIVRAGE".
• Immédiatement après le démarrage du mode CHAUFFAGE (alors que le système attend que le changement de mode se fasse).
• En mode chauffage, quand la température ambience dans la pièce est supérieure à la température régée.

3.5. Ventilation

Pour les appareils combinés LOSSNAY

• Les 2 modèles de fonctionnement suivants sont disponibles.

Lancer le ventilateur conjointement à l'unité intérieure. - Faire fonctionner le ventilateur indépendamment.

Remarque (pour le thermostat RF):

• Impossible de faire fonctionner le ventilateur indépendamment.
• Aucune indication sur le thermostat RF.

4. Minuterie

Les fonctions de minuterie sont différentes pour chaque télécommande. Pour plus de détails sur le mode de fonctionnement de la télécommande, reportez-vous au manuel d'utilisation approprié fourni avec chaque télécommande.

■ Les indications suivantes indiquent qu’il convient de nettoyer le filtre. - Télécommande filaire: "FILTER" (filtre) - Thermostat RF: "Clean Filter" (nettoyer le filtre) Demandez à une personne autorisée de nettoyer le filtre. Pour réinitialiser l’affichage "FILTER" (filtre) ou "Clean Filter" (nettoyer le filtre): pour réinitialiser l’indication, reportez-vous au manuel d’utilisation de chaque télécommande à distance.

Remarque:

• Si 2 types d'appareils intérieurs (ou plus) sont contrôlés, la période entre les nettoyages dépend du type de filtre. Si vous devez nettoyer le filtre de l'appareil principal, "FILTER" (filtre) s'affiche. Si l'affichage s'éteint, la période cumulée est réinitialisée. (uniquement pour la télécommande à fil)
• "FILTER" (filtré) ou "Clean Filter" (nettoyer le filtré) indique la période entre les nettoyages en heures si le climatiseur est utilisé dans des conditions d'air intérieur normales. Toutefois, le degré d'encrassement du filtré dépend des conditions environnementales; nettoyez-le donc en conséquence.
• La période cumulée avant le nettoyage du filtre varie selon les modèles.

Nettoyage des filtres

• Nettoyer les filtres avec un aspirateur. Si vous ne possédez pas d'aspirateur, battre les filtres contre un objet dur afin de les secouer et de retirer toutes les saletés et la poussière.
• Si les filtres sont particulièrement sales, les laver à l'eau tiède. Veiller à rincer soigneusement toute trace de détergent et laisser sécher les filtres complètement avant de les remonter dans le climatiseur.

Précaution:

• Ne jamais laisser sécher les filtres au soleil ni les sécher en utilisant une source de chaleur comme un chauffage électrique : vous risqueriez de les déformer.
• Ne jamais laver les filtres à l'eau chaude (au-dessus de 122°F) car vous risqueriez de les faire gondoler.
• Veiller à ce que les filtres à air soient toujours en place. La mise en marche de l'appareil alors que les filtres sont retirés pourrait en effet être à l'origine d'un mauvais fonctionnement.
• Avant de commencer le nettoyage, arrêtez l'appareil et couper l'alimentation.
• Les appareils intérieurs sont équipés de filtres servant à extraire les poussières de l'air aspiré. Nettoyer les filtres selon les méthodes illustrées ci-après.

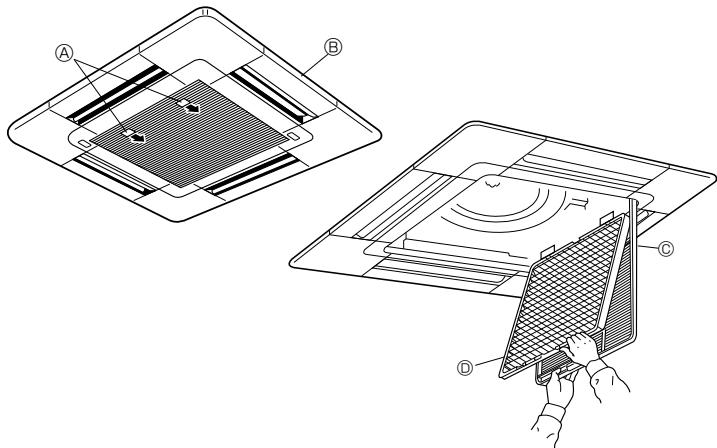

Retrait du filtre

Précaution:

• Lors du retrait du filtre, se protéger les yeux de la poussière. Si vous devez monter sur le rebord d'une fenêtre pour effectuer l'opération, attention de ne pas tomber.
• Une fois le filtre retiré, ne pas toucher les pièces métalliques internes de l'appareil intérieur sous peine de blessure.

Slz-ka-na

Tirer le bouton de la grille d'aspiration dans le sens indiqué par la flèche pour ouvrir la grille. Ouvrir la grille d'aspiration. Dégager le bouton situé au centre du bord de la grille d'aspiration et tirer le filtre vers l'avant pour l'extraire.

Bouton

⑧ Grille

Grille d'aspiration

Filtre

6. Guide de dépannage

En cas de problème :	Voici la solution. (L'appareil fonctionne normalement.)
Le climatiseur ne chauffe ni ne refroidit correctement.	■ Nettoyez le filtr. (Le début d'air est réduit lorsque le filtr est sale ou colmaté.)■ Contrôlez la température et ajustez la température définie en conséquence.■ Assurez-vous qu'il y a suffisamment d'espace autour de l'appareil extérieur.L'admission ou la sortie d'air de l'appareil interieur est-elle bloquée ?■ Une porto ou une fenêtre a-t-elle étée laissée ouverte ?
Lorsque l'opération de chauffage début, de l'air chaud n'est pas ex-pulsé immédiatement de l'appareil intérieur.	■ De l'air chaud est expulsé uniquement lorsque l'appareil intérieur est suffisamment chaud.
En mode de chauffage, le climatiseur s'accrite avant que la température définie pour la piece soit atteinte.	■ Lorsque la température extérieure est BASSE et l'humidité de l'air importante, du givre peut se former sur l'appareil extérieur. Dans ce cas, l'appareil extérieur procèle à une opération de dégivrage. Un fonctionnement normal de l'appareil devrait début au bout de 10 minutes environ.
Au démarrage du mode de déshumidification, la température program-mée est modifiée.	■ Au démarrage du mode de déshumidification, la température programmée est automatiquement modifiée pour devenir la température programmée initiale optimale.
En cas de problème :	Voici la solution. (L'appareil fonctionne normalement.)
La direction du débit d'air varie pendant l'opération ou la direction ne peut être définie.	■ En mode de refroidissement, les ailettes se placent automatiquement en position horizontalale (basse) au bout d'une (1) heures lorsqu'une direction de débit d'air basse (horizontal) est sélectionnée. Cecé évite la formation d'eau sur les ailettes et prévent tout suintement.■ En mode de chauffage, les ailettes se placent automatiquement en position horizontalale lorsque la température du débit d'air est BASSE ou pendant le mode de dégivrage.
Lorsque la direction du débit d'air est modifiée, les ailettes se déplacent toujours vers le haut et vers le bas au-delà de la position déterminée avant de s'arrêteur sur la position souhaiée.	■ Lorsque la direction du débit d'air est modifiée, les ailettes se placent sur la position déterminée après être passées par la position de base.
Un bruit d'eau qui ruisse ou plus rarement un suffle le peut être perçu.	■ Ces bruits peuvent être perçus lorsque le réfrigérant circule dans le climatiseur ou lorsque le flux du réfrigérant a été modifié.
Un craquement ou un grincement peut être perçu.	■ Ces bruits peuvent être perçus lorsque les pièces du climatiseur frontent les une contre le raison de l'expansion et de la contraction qui résultant des variations de température.
La pièce a une oedeur désagréable.	■ L'apparil intéérier aspire de l'air qui contient des gaz produits par les murs, les moquettes et les meubles ainsi que des odeurs véciclulées par les vêments, puis il les expulse à nouveau dans la pièce.
Une buée ou vapeur blanche sort de l'apparil intéérier.	■ Si la température intéérieure et l'humidité de l'air sont élevées, cette situation peut se produit en début d'opération.■ En mode de dégivrage, de l'air froid peut être expulsé et avoir l'appar- rence de la buee.
De l'eau ou de la vapeur sort de l'apparil extérieur.	■ En mode de refroidissement, de l'eau peut se former et suinter des tuyaux et des raccords friods.■ En mode de chauffage, de l'eau peut se former et suinter de l'éché- geur thermique.■ En mode de dégivrage, l'eau présente sur l'échéateur thermique s'蒸发prouvouant ainsi une émission de vapeur d'eau.
Le témoin de fonctionnement n'apparait pas sur l'écran de la télécommande à fil. (*)	■ Mettz l'appliéit sous tension. Le signe "®" apparaîtra sur l'écran de la télécommande à fil. (*)
Le signe "®" apparaït sur l'écran de la télécommande à fil. (*)	■ Lors du contrôle centralisé, le signe "®" apparaït sur l'écran de la télécommande à fil et le fonctionnement du climatiseur ne peut être lancé ou arrêté à l'aide de la télécommande à fil.
Lorsque le climatiseur est redémarré immeditatément après avoir été éteint, son fonctionnement est bloqué même si la touche "ON/OFF"(Marche/Arrêt) est sollicitée.	■ Patientez trois minutes environ. (Le fonctionnement s'est arrêté pour protégger le climatiseur.)
Le climatiseur fonctionné sans que la touche "ON/OFF"(Marche/Arrêt) soit sollicitée. (*)	■ La fonction de marche de la minuterie a-t-elle été régée ?Appuyez sur la touche "ON/OFF"(Marche/Arrêt) pour l'arrêter.■ Le climatiseur est-il relié à une télécommande à fil centralisée ?Veuillez consulter les personnes responsables du contrôle de climatiseur.■ Le signe "®" apparaït-il sur l'écran de la télécommande à fil ?Veuillez consulter les personnes responsables du contrôle de climatiseur.■ La fonction de recouvrement auto en cas de coupure d'électricité a-t-elle établit ?Appuyez sur la touche "ON/OFF"(Marche/Arrêt) pour l'arrêter.
Le climatiseur s'arrête sans que la touche "ON/OFF"(Marche/Arrêt) soit sollicitée. (*)	■ La fonction d'arrêt de la minuterie a-t-elle été régée ?Appuyez sur la touche "ON/OFF"(Marche/Arrêt) pour relancer l'opération.■ Le climatiseur est-il relié à une télécommande à fil centralisée ?Veuillez consulter les personnes responsables du contrôle de climatiseur.■ Le signe "®" apparaït-il sur l'écran de la télécommande à fil ?Veuillez consulter les personnes responsables du contrôle de climatiseur.
Le fonctionnement de la minuterie de la télécommande à fil ne peut pas être réglié. (*)	■ Les paramétrages de la minuterie sont non-ils invalides ?Si la minuterie peut être réglié, les signes WEEKLY, SIMPLE, ou AUTO OFF) doivent apparaître sur l'écran de la télécommande à fil.
Le message "PLEASE WAIT"(VEUILLEZ PATIENTER) apparaît sur l'écran de la télécommande à fil. (*)	■ Les paramétrages initiaux sont en cours d'exéciution. Patientez trois minutes environ.
Un code d'erreur apparaît sur l'écran de la télécommande.	■ Les dispositifs de protection ont fonctionné pour protégér le climatiseur.■ N'essayez de réparer cet apparériel vous-même.Mettz l' apparéil hors tension immeditatément et consultez votre re- vendeur. Vous dévrez fournir au reventer le nom du modele et les informations qui apparaissent sur l'écran de la télécommande.
Un bruit de goutte à goutte ou de moteur qui tourne peut être perçu.	■ A l'arrêt de l'opération de refroidissement, la pompe de vidange se met en marche puis s'arrêté. Patientez 3 minutes environ.
Le bruit perçu est supérieur aux caractéristiques sonores.	■ Le niveau sonore du fonctionnement intéérier dépendé de l'acoustique de la pièce dans laquelle l'appliéit est installé (voir tableau suivant), et sera supérieur aux caractéristiques sonores (mesures dans une pièce sans écho).
		Pièces représentant une absorption phonique élève	Pièces représentant une absorption phonique normale
	Exemples de pièce	Studio de radio-diffusion, salle de musique, etc.	Salle de récep- tion, entrée d'hotel, etc.
	Niveau sonores	3 à 7 dB	6 à 10 dB
			9 à 13 dB

*1: Uniquement pour la télécommande à fil.

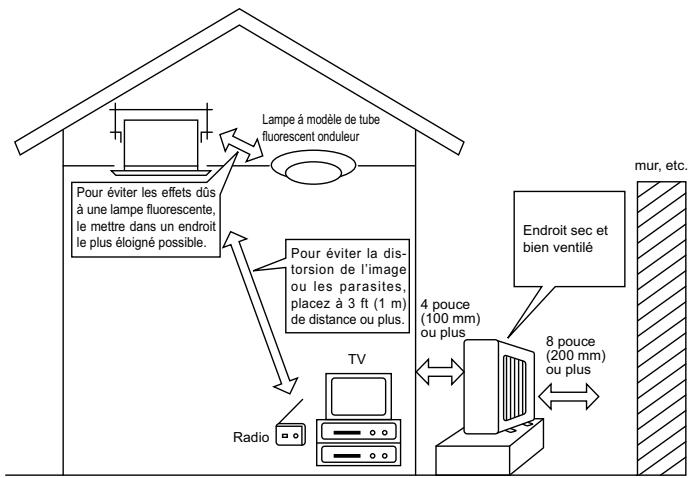

Conseils concernant l'emplacement

Evitez d'installer la climatisation dans les endroits suivants.

Où il y a risque de fuite de gaz inflammable.

Précaution:

N'installez pas l'appareil dans un endroit où il pourrait y avoir une fuite de gaz combustible.

Si le gaz fuit et s'accumule autour de l'appareil, il y aura un risque d'explosion.

Ou il y a une grande quantité d'huile pour machines. - Dans un endroit à haute teneur en sel, par exemple au bord de la mer. - Près d'une source chaude émanant du soufre. Ou il pourrait y avoir des éclaboussements d'huile ou de la fumée de graisse.

Avertissement:

Si le climatiseur fonctionne sans refroidir ou sans chauffer la pièce (en fonction du modèle), contacter le revendeur car il pourrait alors y avoir une fuite de gaz réfrigérant. Toujours demander au représentant du service technique s'il n'y a pas de fuite de réfrigérant après une intervention technique.

Le réfrigérant présent dans le climatiseur est sûr et normalement il ne doit pas y avoir de fuite. Néanmoins, en cas de fuite à l'intérieur, si le gaz réfrigérant entre en contact avec la partie chauffante d'un chauffage à ventilation, d'un chauffage d'appoint, d'un poêle, etc., il dégagera des substances toxiques.

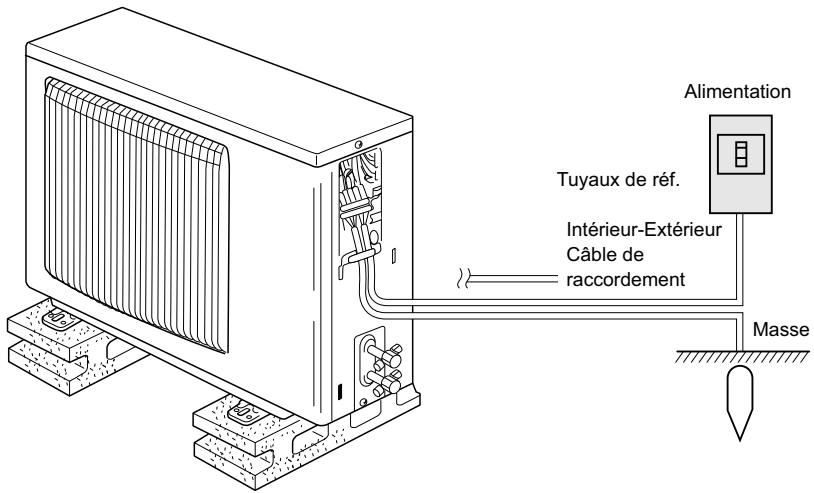

Installation électrique

• Installez un circuit électrique réservé exclusivement au climatiseur.
• Respectez la capacité du disjoncteur.

Avertissement:

Le client ne doit pas installer l'appareil. Si l'installation n'est pas effectuée correctement, il y aura risque d'incendie, de choc électrique, de blessure (si l'appareil tombe), de fuite d'eau, etc. - N'utilisez pas de dérivation ou de rallonge pour le connecter, et ne branchez pas plusieurs appareils à la même prise. Un incendie ou un choc électrique pourrait être le résultat d'un mauvais contact, une mauvaise isolation, trop de courant, etc. Veuillez consulter votre concessionnaire.

Précaution:

• Mettez à la terre. Ne connectez pas un fil de mise à la terre à un tuyau de gaz, un tuyau d'eau, un paratonnerre ou au fil de mise à la terre d'un téléphone. Une mauvaise mise à la terre pourrait être la cause d’un choc électrique.
• Installez un disjoncteur différentiel selon l'endroit où le climatiseur sera installé (endroit humide, etc.) Si le disjoncteur différentiel n'est pas installé, il y aura risque de choc électrique.

Inspection et entretien

Quand le climatiseur est utilisé pendant plusieurs saisons, sa performance peut être amoindrie du fait de saletés se trouvant à l'intérieur de l'appareil. - Suivant les conditions d'utilisation, il se peut qu'il y ait une odeur ou que l'eau accumulée durant l'assèchement ne s'évacue pas correctement à cause de la saleté, la poussière, etc. - Il est recommandé de faire inspecter et réviser l'appareil (à vos frais) par un spécialiste en plus de l'entretien normal. Veuillez consulter votre concessionnaire.

Bruit de l'appareil

• Ne placez pas d'objet près de la sortie d'air de l'appareil extérieur. Cela pourrait en amoindrir la performance ou augmenter le bruit pendant le fonctionnement.
• Si un bruit anormal est entendu pendant la marche, veuillez consulter votre concessionnaire.

Déplacement

• Quand le climatiseur doit être enlevé ou réinstallé à cause de travaux, d'un déménagement, etc., cela doit être fait par un technicien qualifié.

Avertissement:

Le client ne doit pas réparer ou déplacer l'appareil lui-même.

Si cela est fait incorporement, il y aura risque d'incendie, de choc électrique, de blessure (si l'appareil tombe), de fuite d'eau, etc. Veuillez consulter votre concessionnaire.

Pour s'en débarrasser

• Pour jeter ce produit, veuillez consulter votre concessionnaire.

Si vous avez d'autres questions, veuillez consulter votre concessionnaire.

Modèle		SLZ-KA09NA	SLZ-KA12NA	SLZ-KA15NA
Alimentation de l'appareil		Single 208/230V, 60Hz
Moteur du ventilateur	<FLA>	0,23	0,28	0,28
MCA	<A>	1
MOCP	<A>	15
Dimension	(Hauteur)	8-3/16 (25/32)
	(Largeur)	22-7/16 (25-19/32)
	(Profondeur)	22-7/16 (25-19/32)
Débit d'air(Faible - Moyenne - Elevé)	DRY	280-320-350	280-320-390	280-320-390
	WET	250-290-320	250-290-350	250-290-350
Niveau de bruit (Faible - Moyenne - Elevé)		29-32-38	30-34-39	31-35-40
Poids net		36 (7)

*1 Le chiffre entre () indique la valeur reprise sur la grille.
