TC-65MM-EU - Écran interactif MITSUBISHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran interactif
Marque	MITSUBISHI
Modèle	TC-65MM-EU
Taille d'écran	65 pouces (diagonale)
Résolution	1920 x 1080 (Full HD)
Format	16:9
Luminosité	700 cd/m²
Contraste	2500:1
Technologie tactile	Optique 2 touchers (AssistTouch)

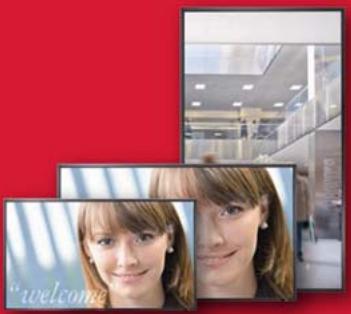

Orientation	Portrait / Paysage
Haut-parleurs intégrés	2 x 7W
Dimensions (L x H x P)	1507 x 905 x 70 mm
Poids	25,4 kg
Connectivité	USB 1.1 (câble 3m)
Compatibilité OS	Windows XP, Vista, 7, Mac OSX
Fonctions spéciales	PiP, PoP, côte à côte, programmation calendrier, économiseur d'écran multi-niveaux, contrôle luminosité automatique
Utilisation 24/7	Oui
Montage mural	Compatible (vis 7)
Détection tactile	2 mm, vitesse 9-15 ms
Surface tactile	Verre trempé
Alimentation	100-240 V AC, 50/60 Hz
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas exposer à l'humidité ni aux projections d'eau
Pièces détachées	Contacter le service après-vente Mitsubishi

FOIRE AUX QUESTIONS - TC-65MM-EU MITSUBISHI

Quelle est la taille de l'écran du MITSUBISHI TC-65MM-EU ?

L'écran interactif TC-65MM-EU dispose d'une diagonale de 65 pouces (165 cm), idéal pour les salles de classe et de conférence.

Quelle est la résolution de l'écran ?

La résolution est de 1920 x 1080 pixels (Full HD), offrant une image nette et détaillée.

Combien de points de contact tactiles sont supportés ?

La technologie optique 2 touchers (AssistTouch) permet jusqu'à 2 points de contact simultanés.

Peut-on utiliser l'écran en orientation portrait ?

Oui, le MITSUBISHI TC-65MM-EU supporte les orientations portrait et paysage.

Quels systèmes d'exploitation sont compatibles ?

Il est compatible avec Windows XP, Vista, 7 et Mac OSX. Aucun driver spécifique n'est nécessaire.

Comment nettoyer l'écran tactile ?

Utilisez un chiffon doux et sec pour nettoyer la surface en verre trempé. Évitez les produits abrasifs ou liquides.

L'écran peut-il fonctionner 24h/24 et 7j/7 ?

Oui, le TC-65MM-EU est conçu pour une utilisation intensive 24/7 avec des fonctions d'économie d'énergie intégrées.

Quelles sont les fonctions d'économie d'énergie disponibles ?

Il dispose d'un économiseur d'écran multi-niveaux (mode gamma, ventilation, luminosité, orbiting) et d'un contrôle automatique de luminosité via capteurs avant/arrière.

Peut-on connecter un ordinateur à distance ?

Oui, via l'adaptateur CAT5 (option) permettant des liaisons jusqu'à 150 mètres sans perte de qualité.

Où télécharger la notice complète du TC-65MM-EU ?

La notice d'utilisation est disponible gratuitement en PDF sur notice-facile.com. Vous pouvez également poser vos questions sur le site.

MODE D'EMPLOI TC-65MM-EU MITSUBISHI

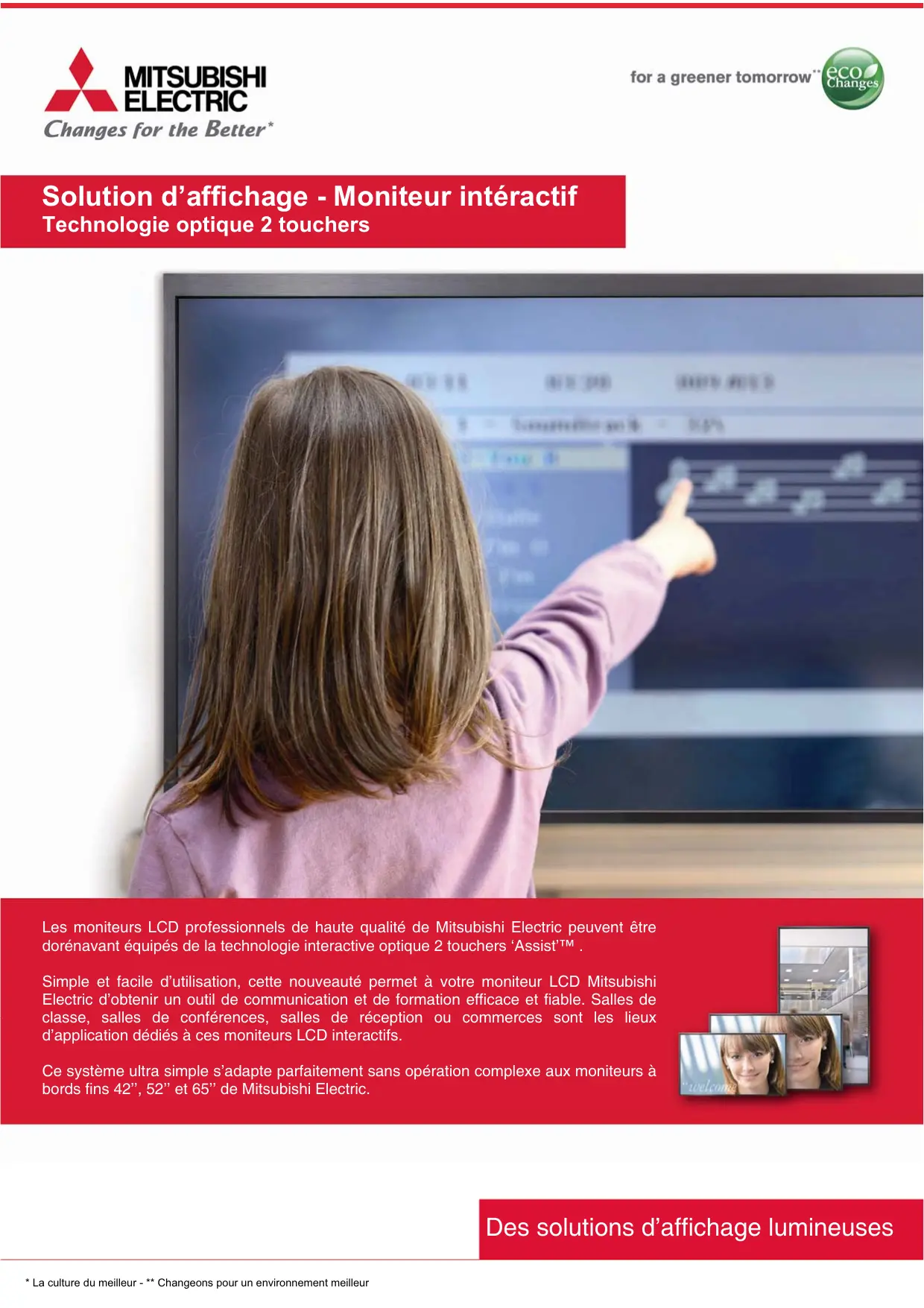

Technologie optique 2 touchers

Les moniteurs LCD professionnels de haute qualité de Mitsubishi Electric peuvent être désormais équipés de la technologie interactive optique 2 touchers 'AssistTM'.

Simple et facile d'utilisation, cette nouvelle fonctionnalité permet à votre moniteur LCD Mitsubishi Electric d'obtenir un outil de communication et de formation efficace et fiable. Salles de classe, salles de conférences, salles de réception ou commerces sont les lieux d'application dédiés à ces moniteurs LCD interactifs.

Ce système ultra simple s'adapte parfaitement sans opération complexe aux moniteurs à bords fins 42", 52" et 65" de Mitsubishi Electric.

Points forts

Haute luminosité et contraste Temps de réponse rapide - Fonctionnement Paysage et Portrait - Système anti-reflet - Utilisation 24/7 Mode PinP - Fonction calendrier - Adaptateur CAT5 (option sur 42")

Installation du cadre Touch

Contrôle de luminosité automatique

Sensors avant et arrière, une innovation de Mitsubishi Electric.

La série MDT est équipée de senseurs installés sur l'avant et l'arrière des moniteurs qui contrôlent de façon automatique la luminosité ambiant et adaptent ainsi l'éclairage du panneau LCD. À mesure de la modification des conditions lumineuses, la vision des images affichées sera optimisée.

Cette fonctionnalité agit également sur l'économie d'énergie en utilisant des moniteurs.

Environnements normaux Environnements lumineux Dalle LCD très éclairée

Environnements sombres Luminosité dalle LCD réduite

Fonction de programmation et calendrier

Jusqu'à 7 calendriers différents peuvent être enregistrés en fonction de la date, de l'heure, de la période ou encore de l'entrée choisie. En plus, le contenu de différentes sources peut être programmé pour être affiché lors de diffusions spécifiques dans la même installation.

L'augmentation de la durée de vie du panneau ainsi que la fonction économique d'énergie sont accessibles sur le menu de programmation et peuvent être annulées ou actives à la demande.

Fonction économiseur d'écran multi-niveaux

Afin de diminuer la persistance des images et d'augmenter la durée de vie du panneau LCD lors d'utilisations intensives, tous les modèles sont équipés d'économiseurs d'écrans multi niveaux. Chaque niveau peut être sélectionné pour s'adapter à chaque besoin spécifique.

• Mode Gamma : optimisation de la courbe gamma
• Mode Ventilation : les ventilateurs sont actionnés en continu plutôt que de façon automatique lorsque la température atteint une limite préévue
• Mode luminosité : ajustement de la luminosité du panneau LCD
• Mode orbiting: L'image roule discrètement et imperceptiblement sur 4 directions en fonction de l'intervalle défini par l'utilisateur.

Fonction pip, pop et côte à côte

Image dans l'image (PiP), Image sur l'image (PoP) et images côte à côte sont des modes accessibles sur les moniteurs Mitsubishi. Ces modes permettent à une source vidéo d'être affichée simultanément alors qu'une image informatique est déjà présente. (ou vice versa).

Cette fonction est particulièrement adaptée à la vidéo conférence ou aux transmissions

PiP

PoP

Côte à côte

Longueur de câble jusqu'à 150M

Les liaisons VGA de longue distance sont sujettes à des pertes de qualité dans la transmission des images ainsi qu'à des coûts d'installation importants. Les MDT521S et MDT651S sont équipés d'émetteurs récepteurs CAT5 qui permettent d'assurer ces transmissions sans dégrader les images de haute qualité tout en économisant le coût élevé des câbles VGA.

Solution tactile

La solution Tactile "Assist Touch" de Mitsubishi Electric a été conçue pour supporter la majorité des logiciels tactiles disponibles sur le marché.

	TC-42MM-EU	TC-52MM-EU	TC-65MM-EU
Modèle Mitsubishi	MDT421S, 42"	MDT521S, 52"	MDT651S, 65"
Orientation	Portrait /paysage	Portrait /paysage	Portrait /paysage
Dimensions des bords	0;63"	0,77"	1,20"
Résolution	1920 x 1080	1920 x 1080	1920 x 1080
Format	16 :9	16 :9	16 :9
Luminosité	700 cd/M2	700 cd/M2	700 cd/M2
Ration de contraste	1100 : 1	2000 : 1	2500 : 1
Haut parleurs	7W + 7W	7W+7W	7W + 7W
Dimensions	979 mm(w) x 605 mm(H) x 63,5 mm(D)	207 mm(w) x 731 mm(H) x 63,5 mm(D)	1507 mm(w) x 905 mm(H) x 70 mm(D)
Poids	11,4 kg	15,5 kg	25,4 kg
Technologie de détction Hauteur de lecture Vitesse de numérisation. Surface tactile Connexion OS Montage Fabriquant	Méthode de detection optique de l'image 2mm 9 à 15 ms Verre trempé USB1.1 (câble 3 m) Driver dédié non nécessaire Windows XP, Vista, 7, Mac OSX 7 vis Assist CO, Ltd.

Note : les solutions software ne sont pas fournies par Mitsubishi Electric Europe BV. Elles relèvent de la fourniture de l'intégrateur ou du fournisseur de logiciels.
