Type de produit	Projecteur DLP
Modèle	EX240U (EW270U également disponible)
Résolution native	1024 x 768 XGA (EX240U) / 1280 x 800 WXGA (EW270U)
Système d'affichage	1 puce DMD
Lampe	185 W, durée de vie jusqu'à 4000 heures (mode Normal)
Alimentation	100-240 V CA, 50/60 Hz, 315 W max, < 1 W en veille

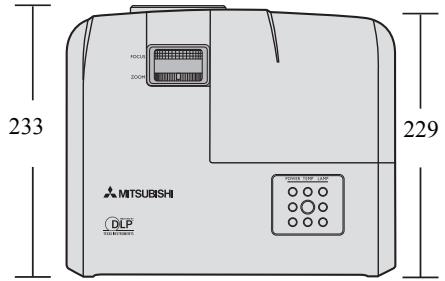

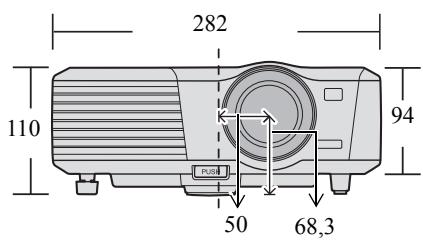

Dimensions (L x H x P)	282 mm x 94 mm x 229 mm (sans saillies)
Poids	2,4 kg
Entrées vidéo	2x D-Sub 15 (RVB), 1x S-Vidéo (mini DIN 4 broches), 1x Vidéo composite (RCA), 1x HDMI
Entrée audio	1x prise audio PC (partagée)
Sorties	1x D-Sub 15 (moniteur), 1x audio PC, haut-parleur intégré 2 W
Contrôle	RS-232C (9 broches), RJ-45 (réseau)
Correction trapézoïdale	Verticale manuelle via télécommande ou menu
Fonctions principales	Zoom optique, mise au point, modes d'image (Luminosité max, Présentation, Normal, Cinéma, Utilisateur), mot de passe, minuterie, arrêt automatique, verrouillage touches
Entretien	Nettoyer avec un chiffon doux et humide ; remplacer la lampe après 4000 heures ou si le voyant s'allume
Sécurité	Verrou Kensington, mot de passe à 6 chiffres, arrêt automatique en cas de surchauffe
Accessoires fournis	Cordon d'alimentation, télécommande avec pile, câble RVB, manuel de sécurité/démarrage rapide, CD-ROM, sac de transport souple
Température de fonctionnement	5°C à 35°C
Humidité relative	10% à 90% (sans condensation)

FOIRE AUX QUESTIONS - EX240 MITSUBISHI

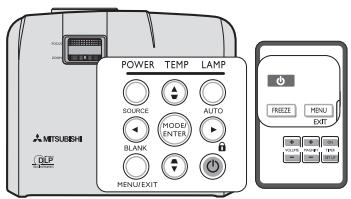

Comment allumer le projecteur ?

Branchez le cordon d'alimentation, retirez le cache-objectif, puis appuyez sur le bouton Alimentation du projecteur ou de la télécommande. Le voyant POWER clignote en vert puis reste allumé.

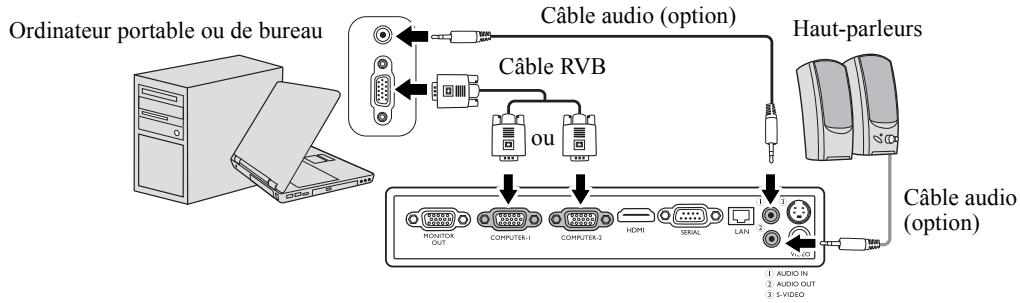

Comment connecter un ordinateur au projecteur ?

Utilisez le câble RVB fourni : connectez une extrémité à la sortie D-Sub de l'ordinateur, l'autre à l'entrée COMPUTER-1 ou COMPUTER-2 du projecteur. Pour le son, branchez un câble audio de l'ordinateur à la prise AUDIO IN.

Comment ajuster la taille et la netteté de l'image ?

Utilisez la molette de zoom pour la taille et la molette de mise au point pour la netteté. Tournez-les jusqu'à obtenir l'image souhaitée.

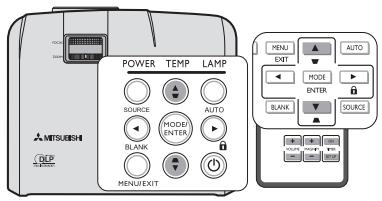

Comment corriger une image déformée (trapèze) ?

Appuyez sur les touches trapèze/flèches (▲/▼) du projecteur ou de la télécommande, ou allez dans le menu AFFICHAGE > Trapèze pour ajuster la correction verticale.

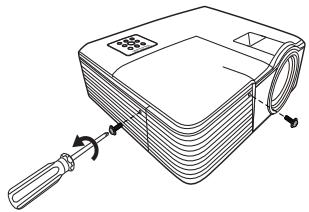

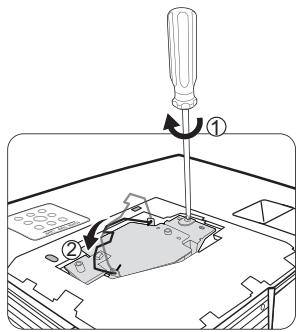

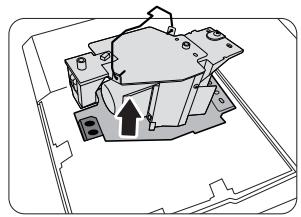

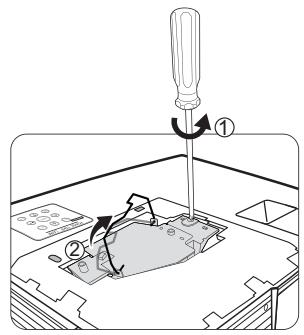

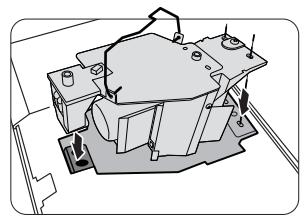

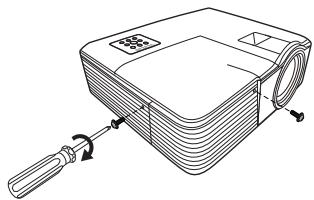

Comment remplacer la lampe ?

Éteignez le projecteur, débranchez-le et laissez refroidir 45 minutes. Retirez le couvercle de la lampe, desserrez la vis, retirez l'ancienne lampe par la poignée, puis installez la nouvelle lampe (réf. VLT-EX240LP). Replacez le couvercle et réinitialisez le compteur de lampe dans le menu.

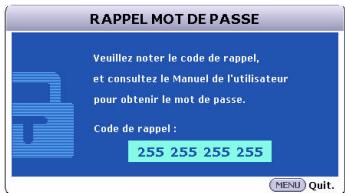

Comment définir un mot de passe ?

Allez dans CONFIG. SYSTÈME : avancée > Param. de sécurité, activez Verrou alimentation, puis entrez un code à 6 chiffres avec les touches fléchées (1,2,3,4). Notez-le et conservez-le en lieu sûr.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles (type CR2025), remplacez-les si nécessaire. Assurez-vous qu'aucun obstacle ne bloque le capteur infrarouge avant et que vous êtes à moins de 8 mètres.

Comment nettoyer le projecteur ?

Débranchez le projecteur, utilisez un chiffon doux et humide pour nettoyer le boîtier. N'utilisez pas de liquides ou aérosols. Nettoyez l'objectif avec un chiffon spécial optique si nécessaire.

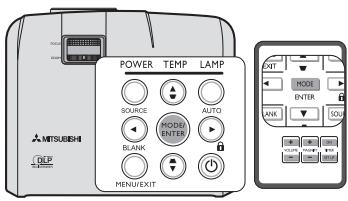

Comment utiliser le mode d'image Cinéma ?

Appuyez plusieurs fois sur MODE/ENTER jusqu'à sélectionner Cinéma, ou allez dans IMAGE > Paramètres et choisissez Cinéma. Ce mode est idéal pour les films dans un environnement sombre.

Que signifie le voyant TEMP rouge ?

Le voyant TEMP rouge indique une surchauffe. Éteignez immédiatement le projecteur, laissez-le refroidir 45 minutes, vérifiez que les grilles de ventilation ne sont pas obstruées, puis redémarrez. Si le problème persiste, contactez un revendeur.

MODE D'EMPLOI EX240 MITSUBISHI

Manuel d'utilisation

EX240U/EW270U

Ce manuel d'utilisation contient des informations importantes.

Lisez-le attentivement avant d'utiliser votre projecteur.

Attention

RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR.

Attention: pour réduire les risques de CHOC électrique,

NE RETIREZ PAS LE CAPOT (OU L'ARRIÈRE).

AUCUNE PIECE INTERNE NE POT ETRE RÉPARÉE

OU REMPLACÉE PAR L'UTILISATEUR.

CONFIEZ LES RÉPARATIONS À DES

PERSONNES QUALIFIÉES.

Le symbole de l'éclair avec une flèche dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence de « tension dangereuse » non isolée à l'intérieur du produit, celle-ci étant d'une magnitude suffisante pour constituer un risque de choc électrique.

Le point d'exclamation 'instructions importantes concernant l'utilisation et la maintenance (réparation) dans la documentation fournie avec l'appareil.

Mise en GARDE :

POUR ÉVITER TOUT RISQUE D'INCENDIE OU DE CHOC ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

POUR ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE, N'UTILISEZ PAS CETTE PRISE (POLARISÉE) AVEC UNE RALLONGE, UN RECEPTACLE OU TOUTE AUTRE PRISE SI LES FI. CHES DE LA PRISE NE PEUVENT PAS ÉTRE ENFONCEES À FOND ET SI ELLES SONT DONC EXPOSEES.

Remarque :

ÉTANT DONNÉ QUE CE PROJECTEUR DOIT ÉTRE BRANCHÉ, LA PRESE SECTEUR DOIT SE TROUVER PRès DU MATÉRIEL ET DOIT ÉTRE FACILIMENT ACCESSIBLE.

Mise en GARDE

Utilisez le cordon d'alimentation spécifique fourni avec l'appareil. Si vous utilisez un autre cordon d'alimentation, vous risquez de causer des interférences avec la réception radio et télé.

Utilisez le cable RVB joint et le cable réseau blindé avec cet équipement de manière àer l'interférence dans les limites d'un appareil de classe B de la FCC.

Cet appareil doit être mis à la terre.

Attention

Cet appareil ne peut être utilisé dans les salles d'ordinateurs définies par la méthode de protection du matériel électronique de calcul/traitement des données, ANSI/NFPA 75.

Le cordon d'alimentation attaché doit être utilisé exclusivement pour ce produit. Ne les utilisez jamais avec d'autres appareils.

Lorsque le projecteur est utilisé en europe: déclaration de conformité

Ce projecteur est conforme à la « directive EMC » de la CE 2004/108/CE et de la « directive Basse tension » 2006/95/CE.

La sensibilité électromagnétique a été déterminée à un niveau garantissant un fonctionnement correct dans des zones résidentielles, sur les lieux de travail et les locaux de l'industrie légère, ainsi que dans des petites entreprises, à l'intérieur comme à l'extérieur des bâtiments. Tous ces lieux d'utilisation se caractérisent par leur connexion au système d'alimentation à basse tension public.

Mise en GARDE

Utilisez le câble RVB joint et le câble réseau blindé avec cet équipement de manière àer l'interférence dans les limites d'un appareil de classe B de la EN55022.

Mise en GARDE

Utilisez le cable RVB joint et le cable réseau blindé avec cet équipement de manière àer l'interférence dans les limites d'un appareil de classe B de la K00022.

Veuillez suivre les instructions de l'AVERTISSEMENT.

Votre produit Mitsubishi Electric est conçu et fabriqué avec des matériels et des composants de qualité supérieure qui peuvent être recyclés et/ou réutilisés.

Ce symbole signifie que les équipements électriques et électroniques, les batteries et les accumulateurs, à la fin de leur durée de service, doivent être éliminés séparément des ordures ménagères.

Si un symbole chimique est imprimé sous le symbole illustré ci-dessus, il signifie que la batterie ou l'accumulateur contient une certaine concentration de métal lourd. Elle sera indiquée comme suit :

Hg : mercure (0,0005%), Cd : cadmium (0,002%), Pb : plomb (0,004%)

Dans l'Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et électroniques, les batteries et les accumulateurs usagés.

Nous vous prions donc de confier cet équipement, ces batteries et ces accumulateurs à votre centre local de collecte/recyclage.

Aidez-nous à conserver l'environnement dans lequel nous vivons!

Les machines ou appareils électriques et électroniques contiennent souvent des matières qui, si elles sont traitées ou éliminées de manière inappropriée, peuvent s'avérer potentiellement dangereuses pour la santé humaine et pour l'environnement.

Cependant, ces matières sont nécessaires au bon fonctionnement de votre appareil ou de votre machine. Pour cette raison, il vous est demandé de ne pas vous débarrasser de votre appareil ou machine usagé avec vos ordures ménagères.

Mise en GARDE

• Le cache-objectif sert à protéger l'objectif. Si vous laissez le cache-objectif sur l'objectif lorsque le projecteur est allumé, il risque de se déformer. Retirez le cache-objectif avant d'allumer le projecteur.
• Un cordon d'alimentation pour États-Unis, Europe, Royaume-Uni/Singapour, Australie, Corée ou Chine est fourni.
• Ce projecteur utilise une fiche de mise à la terre à trois broches. N'enlevez pas les broches de mise à la terre de la fiche d'alimentation. Si la fiche d'alimentation n'entre pas dans la prise secteur, demandez à un électricien de changer la prise secteur murale.
• Si le cable d'alimentation pour les États-unis était fourni avec ce projecteur, ne le connectez jamais à la moindre prise ou source d'alimentation dont la tension ou la fréquence est différente de cette indiquée.
• Pour éviter tout risque d'incendie ou de choc électrique, utilisez une alimentation de type 100-240 V AC 50/60 Hz.
• Ne placez aucun objet sur le cordon d'alimentation et ne placez pas le projecteur près de sources de chaleur, afin d'éviter d'endommager le cordon d'alimentation. Si le cordon d'alimentation est endommagé, cela risque de provoquer un incendie ou un choc électrique. Contactez votre revendeur afin qu'il remplace.
• Ne modifiez pas et n’altérez pas le cordon d'alimentation. Si le cordon d'alimentation est modifié ou altéré, cela risque de provoquer un incendie ou un choc électrique.

Consignes de sécurité importantes. 5 Vue extérieure du projecteur 7 Commandes et fonctions 8 Positionnement du projecteur 11 Connexion. 16 Fonctionnement 21 Ajustement de l'image projetée 25 Optimisation de l'image 29 3D 36 Supervision et contrôle par ordinateur 38 Utilisation des menus 42 Entretien 48 Informations relatives à la lampe 49 Voyants 54 Dépannage 55 Caractéristiques 56

Macintosh est une marque déposée d'Apple Computer Inc.

DLP™, Digital Micromirror Device (DMD) et BrilliantColor™ sont toutes des marques commerciales de Texas Instruments.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC.

Microsoft, Windows, Windows XP, Windows Vista, et Internet Explorer sont des marques déposées, des marques commerciales ou des noms commerciaux de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Les autres marques ou noms de produit sont les marques ou les marques déposées de leurs propriétaires respectifs.

Veuillez lire toutes ces instructions concernant votre projecteur et conservez ce manuel afin de pouvoir le consulter ultérieurement. Conformez-vous à toutes les mises en garde et à toutes les instructions figurant sur le projecteur.

1. Lisez les instructions

Lisez toutes les instructions de sécurité et d'utilisation avant d'utiliser l'appareil.

1. Conservez les instructions

Conservez les instructions de sécurité et d'utilisation afin de pouvoir les consulter ultérieurement.

1. Mises en garde

Toutes les mises en garde sur l'appareil et dans les instructions d'utilisation doivent être respectées.

1. Instructions

Toutes les instructions d'utilisation doivent être suivies à la lettre.

1. Nettoyage

Débranche ce projecteur de la prise de courant avant de le nettoyer. N'utilise pas de nettoyants liquides en aérosol. Pour nettoyer l'appareil, utilisez un chiffon doux et humide.

1. Équipement supplémentaire et matériel

N'ajoutez jamais des équipements supplémentaires et/ou du matériel sans l'approbation du fabricant : ces ajouts peuvent entraîner des risques d'incendie, de choc électrique et d'autres blessures corporelles.

1. Eau et humidité

N'utilise pas ce projecteur près d'un point d'eau ou en contact avec de l'eau.

1. Accessories

Ne placez pas ce projecteur sur un chariot, un support, un trépied, une console ou une table instable. Utilisez-le uniquement avec un chariot, un support, un trépied, une console ou une table reconnue par le fabricant ou vendue avec le projecteur. Tout montage de l'appareil doit être effectué en respectant les instructions données par le fabricant et en utilisant un accessoire de montage recommandé par le fabricant.

Lorsque l'appareil est posé sur un chariot et que vous souhaitez déplacer l'ensemble, faites-le avec précaution. Des arrêts brusques, une force excessive et des surfaces inégales risquent de provoquer le renversement de l'appareil et du chariot.

1. Ventilation

Les fentes et les ouvertures dans le boîtier servent à la ventilation, assurent un fonctionnement fluide du projecteur et le protègent contre la surchauffe. N'obstruez pas ces ouvertures en plaçant le projecteur sur un lit, un divan, un tapis, une étagère, etc. Veillez à ce qu'une ventilation adéquate soit assurée et à ce que les instructions du fabricant soient respectées.

1. Sources d'alimentation

Ce projecteur doit être utilisé uniquement à partir du type de source d'alimentation indiqué sur l'étiquette des caractéristiques. En cas de doute sur le type d'alimentation, consultez le revendeur de votre appareil ou la Compagnie d'électricité de votre région.

1. Protection du cordon d'alimentation

Les cordons d'alimentation doivent être acheminés de sorte qu'on ne puisse marcher dessus et qu'ils ne puissent pas être comprimés par des objets placés sur ou contre eux. Contrôlez tout particulièrement les cordons au niveau des fiches, des prises de courant et aux endroits où ils sortent de l'appareil. Ne faites pas passer le cordon d'alimentation sous un tapis.

1. Surcharge

Ne surchargez pas les prises murales et les rallonges : cela pourrait provoquer un incendie ou un choc électrique.

1. Objets et liquides

Ne jamais enfouir d'objets de quelque nature que ce soit dans les ouvertures de ce projecteur : ils risqueraient de toucher des pièces dangereuses sous tension ou court-circuitées, ce qui pourrait provoquer un incendie ou un choc électrique. Ne jamais renverser du liquide de quelque nature que ce soit sur le projecteur.

1. Réparation

N'essayez pas de réparer ce projecteur vous-même. Confiez toutes les opérations de réparation à des personnes qualifiées.

1. Dommages nécessitant une réparation

Dans les cas suivants, débranchez ce projecteur de la prise secteur et confiez la réparation à des personnes qualifiées :

(a) Si le cordon ou la fiche d'alimentation est endommagé. (b) Si du liquide a été renversé ou si des objets sont tombés dans le projecteur. (c) Si le projecteur ne fonctionne pas normalement, alors que vous avez respecté le mode d'emploi. Réglez uniquement les commandes décrites dans le mode d'emploi. Le réglage incorrect d'autres commandes peut provoquer des dommages et un technicien qualifié doit alors souvent effectuer d'importants travaux pour remettre le projecteur en état de marche normal. (d) Si le projecteur a été exposé à la pluie ou à l'eau. (e) Si le projecteur est tombé ou si le boîtier a été endommagé. (f) Si vous notez un changement significatif au niveau des performances du projecteur - cela signifie qu'il doit être réparé.

1. Pièces de rechange

Lorsqu'il est nécessaire de changer des pièces, veillez à ce que le dépanneur ait utilisé les pièces de rechange spécifiées par le fabricant ou des pièces ayant les mêmes caractéristiques que celles d'origine. Les remplacements non agréés peuvent entraîner des risques d'incendie, de chocs électriques et d'autres dangers.

1. Contrôle de sécurité

Après chaque opération d'entretien ou de réparation sur ce projecteur, demandez au réparateur d'effectuer les contrôles de sécurité afin de déterminer si le projecteur fonctionne dans des conditions de sécurité optimales.

Mise en GARDE :

Si de la fumée, des bruits ou des odeurs étranges proviennent du projecteur, ne l'utilisez pas. Cela pourrait provoquer un incendie ou un choc électrique. Dans ce cas, débranchez-le immédiatement et contactez votre revendeur.

Ne démontez jamais le boîtier.

Ce projecteur renferme des circuits haute tension. Un contact accidentel peut provoquer un choc électrique. Ne tentez pas de réparer ou d'intervenir sur ce produit, sauf dans la mesure prescrite dans le mode d'emploi. Si vous souhaitez réparer, régler ou inspecter le projecteur, contactez votre revendeur.

Ne modifiez pas le projecteur.

Cela pourrait provoquer un incendie ou un choc électrique.

Ne continue pas à utiliser un projecteur endommagé.

Si le projecteur a subi une chute et que son boîtier est endommagé, débranchez le projecteur et contactez votre revendeur pour qu'il l'examine. Si vous continuez à utiliser le projecteur endommagé, vous risquez de provoquer un incendie.

Ne démontez jamais le boîtier.

Cela pourrait provoquer un incendie.

Utilisez la tension correcte.

Si vous utilisez une tension incorrecte, vous risquez de provoquer un incendie.

Ne placez pas le projecteur sur une surface irrégulière.

Placez le projecteur sur une surface plane et stable uniquement.

Ne regardez pas dans l'objet lorsque le projecteur fonctionne.

Vous pourriez vous faire mal aux yeux. Ne laissez jamais des enfants regarder dans l'objet lorsque le projecteur fonctionne.

Vous risqueriez de griller la lampe ou de provoquer un incendie, un short électrique ou d'autres problèmes. Attendez que le ventilateur s'arrête avant de débrancher l'appareil.

Ne touche pas les grilles de sortie d'air et la grille de ventilation de l'appareil.

Ne touchez pas ces éléments et ne posez pas d'autre appareil à proximité, car ils deviennent brûlants lorsque le projecteur fonctionne. La grille de sortie de l'air et la grille de ventilation peuvent provoquer des blessures ou endommager les autres appareils. De même, ne posez pas le projecteur sur un bureau qui ne résisterait pas bien à la chaleur.

La chaleur, la poussière, etc. qui en sortent risquent de vous faire mal aux yeux.

Ne pas obstruer l'arrivée d'air ni les grilles d'échappement.

Si ces sections sont obstruées, l'intérieur du projecteur risque de chauffer, ce qui entraînerait une détérioration de la qualité du projecteur et un feu.

Ne pas utiliser de vaporisateurs ou de solvants inflammables (benzène, diluant, etc.) à proximité du projecteur.

Tout produit inflammable peut entraîner des risques d'incendie ou de panne car la température à l'intérieur du projecteur augmente considérablement lorsque la lampe est allumée.

N'utilisez pas le projecteur lorsqu'il présente des traces de condensation.

Cela risque de l'endommager ou d'entraîner un autre type de panne.

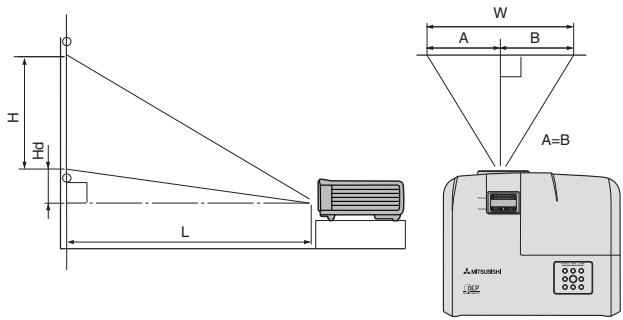

Emplacement d'installation

Par mesure de sécurité, ne placez le projecteur à aucun emplacement soumis à des températures et à une humidité élevées. Lors du fonctionnement, respectez la température, l'humidité et l'altitude indiquées ci-dessous.

• Température de fonctionnement : entre +5°C (+41^) et +35°C (+95^).
• Humidité de fonctionnement : entre 30 % et 90 %.
• Ne placez jamais un appareil qui produit de la chaleur sous le projecteur, sous peine de provoquer une surchauffe.
• N'installez pas le projecteur sur une surface instable ou soumise à des vibrations.
• N'installez pas le projecteur près d'un appareil produisant un fort champ magnétique. Évitez également d'installer le projecteur à proximité d'un cable transmettant une forte intensité de courant.
• Placez le projecteur sur une surface résistante et dépourvue de vibrations. Autrement, il pourrait tomber et provoquer des blessures ou des dommages graves.
• Ne mettez pas le projecteur ABOUT. Il pourrait tomber et provoquer des blessures ou des dommages graves.
• Une inclinaison du projecteur supérieure à ± 10^ (droite et gauche) ou à ± 15^ (avant et arrêté) peut provoquer des problèmes ou l'explosion de la lampe.
• Ne placez pas le projecteur à proximité d'un climatiseur, d'un chauffage ou d'un humidificateur afin d’éviter d’exposer l’orifice d’évacuation ou de ventilation du projecteur à l’air chaud ou humide exhalé. Assurez-vous d’utiliser ce projecteur à une altitude de moins de 1500 mètres.

Ce matériel a été testé et s'est avéré conforme aux limites pour les appareils numériques de Classe B, conformément à la Partie 15 du règlement FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Ce matériel génère, utilise et peut émettre de l'énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'est pas garanti que des interférences ne se produiront pas sur certains types d'installations. Si ce matériel cause des interférences nuisibles à la réception radio ou télé, cela pouvant être déterminé en éteignant et en allumant le matériel, il est conseillé à l'utilisateur d'essayer de corriger ces interférences en préalablement une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception. Augmentez l'écart entre le matériel et le récepteur. Connectez le matériel sur une prise de courant placée sur un circuit différent de celui auquel le récepteur est connecté.
• Consultez votre revendeur ou un technicien Radio/TV expérimenté afin de leur demander conseil.

Les changements ou modifications non approuvés expressément par Mitsubishi peuvent annuler le droit de l'utilisateur à faire fonctionner ce matériel.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

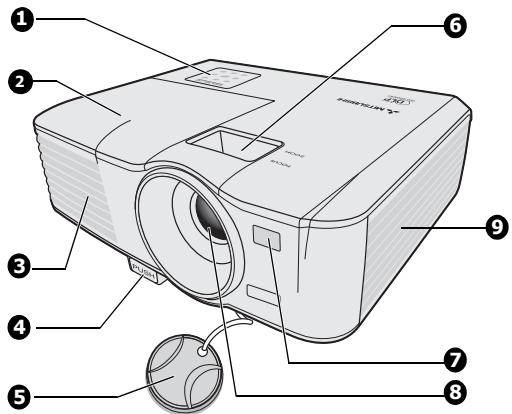

Face avant/supérieure

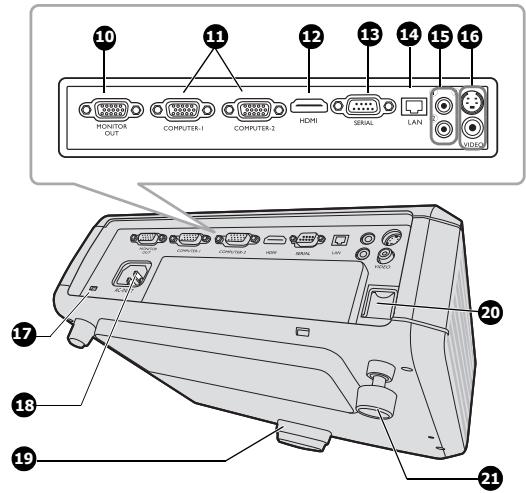

Face arrière/inférieure

1. Tableau de commande externe (Voir « Projecteur » à la page 8 pour plus d'informations.)
2. Couvercle de la lampe
3. Système de ventilation (sortie d'air chaud)
4. Bouton à dégagement rapide
5. Couvercle de l'objet
6. Molettes de mise au point et de zoom
7. Capteur à infrarouge avant
8. Lentille de projection
9. Système de ventilation (entrée d'air)

Ne remplacez pas la lampe immédiatement après avoir utilisé le projecteur, car la lampe serait extrêmement chaude et elle pourrait causer des brûlures.

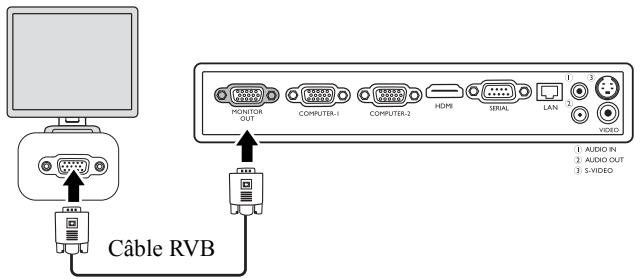

1. Sortie de signal RVB
2. 2 entrées de signal RVB (PC)/vidéo composantes (YPbPr/YCbCr)

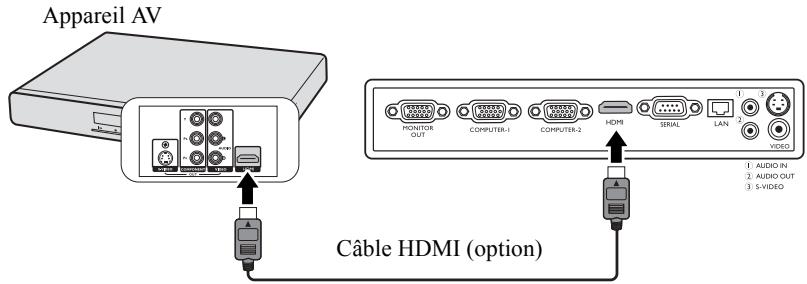

3. Port d'entrée HDMI
4. Port de commande série
5. Port réseau (RJ-45)
6. Prise d'entrée audio Prise de sortie audio

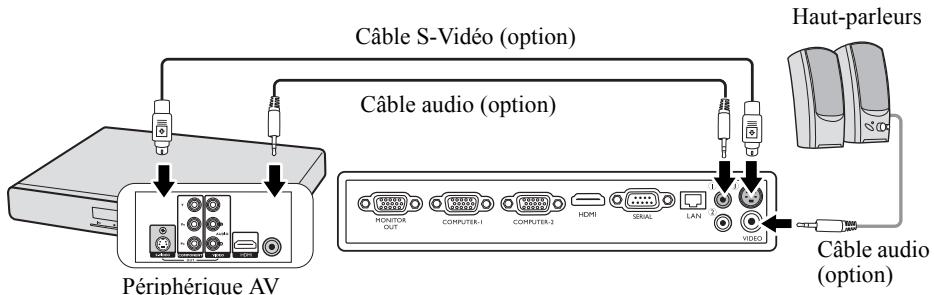

7. Entrée S-Video Entrée vidéo
8. Verrouillage Kensington
9. Prise du cordon d'alimentation secteur
10. Pied à dégagement rapide
11. Barre de sécurité
12. Pied de réglage arrêté

Verrouillage kensington

Ce projecteur a un connecteur standard de sécurité Kensington à utiliser avec un système de sécurité Kensington MicroSaver.

Consultez les informations fournies avec le système de sécurité Kensington pour des instructions sur son utilisation pour sécuriser le projecteur. Veuillez contacter Kensington.

Technology Group ci-dessous.

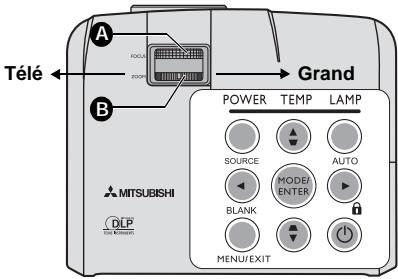

1. Molette de mise au point

Réglez la mise au point de l'image projetée. Voir « Réglage fin de la taille et de la netteté de l'image » à la page 25 pour plus d'informations.

2. Molette de zoom

Permet de régler la taille de l'image. Voir « Réglage fin de la taille et de la netteté de l'image » à la page 25 pour plus d'informations.

3. POWER (voyant de l'alimentation)

S'allume ou clignote lorsque le projecteur est en cours d'utilisation. Voir « Voyants » à la page 54 pour plus d'informations.

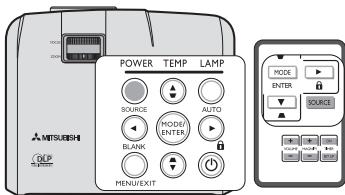

4. SOURCE

Affiche la barre de sélection de la source.

Voir « Changement de signal d'entrée » à la page 24 pour plus d'informations.

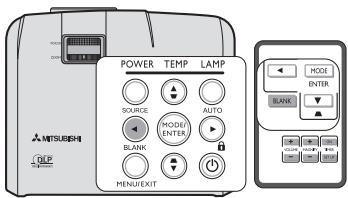

Permet de masquer l'image à l'écran. Voir « Masquage de l'image » à la page 33 pour plus d'informations.

6. Mode/enter

Sélectionne un mode de configuration de l'image disponible. Voir « Sélection d'un mode d'image » à la page 29 pour plus d'informations.

Active l'objet sélectionné dans le menu à l'écran.

7. Menu/exit

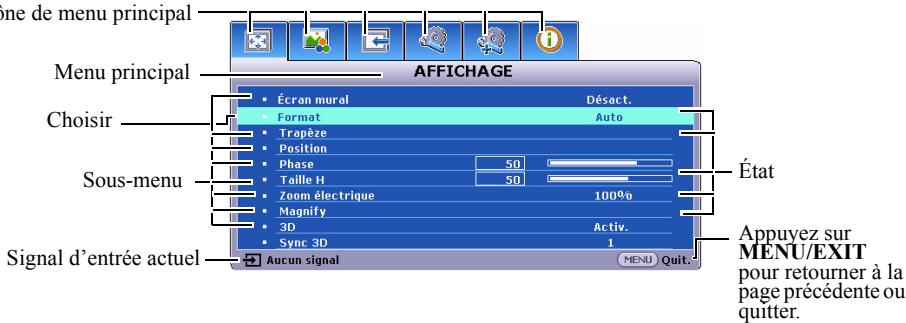

Permet d'activer l'affichage des menus à l'écran.

Retourne au menu précédent de l'affichage des menus à l'écran, quitte et enregistre les paramètres de menu.

Voir « Utilisation des menus » à la page 22 pour plus d'informations.

8. TEMP (voyant d'avertissement de surchauffe)

S'allume en rouge lorsque la température du projecteur est trop élevée. Voir « Voyants » à la page 54 pour plus d'informations.

9. LAMP (voyant de la lampe)

Indique l'état de la lampe. S'allume ou clignote lorsqu'un problème se produit au niveau de la lampe.

Voir « Voyants » à la page 54 pour plus d'informations.

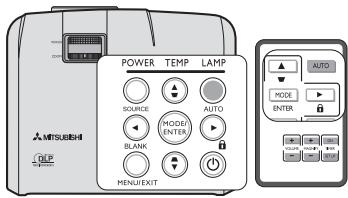

10. AUTO

Détermine automatiquement le meilleur paramétrage pour l'image projetée. Voir « Réglage automatique de l'image » à la page 25 pour plus d'informations.

11. Touches trapèze/flèches (▼/▲haut, ▲/▼ bas)

Permet de corriger manuellement la déformation des images due à l'angle de projection. Voir « Correction trapezoidale » à la page 25 pour plus d'informations.

12. Droite/

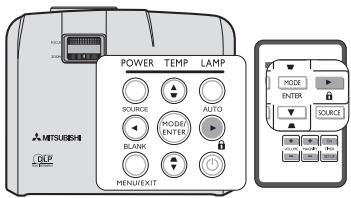

Active le verrouillage des touches du panneau.

Voir « Touches de contrôle du verrouillage » à la page 33 pour plus d'informations.

Lorsque l'affichage des menus à l'écran est activé, les touches 5, 11 et 12 seront des flèches pour sélectionner les différentes options et effectuer les réglages nécessaires. Voir « Utilisation des menus » à la page 22 pour plus d'informations.

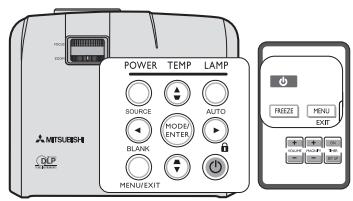

13. Alimentation

Permet de faire basculer le projecteur entre les modes veille et activé. Voir « Mise en marche du projecteur » à la page 21 et « Arrêt du projecteur » à la page 34 pour plus d'informations.

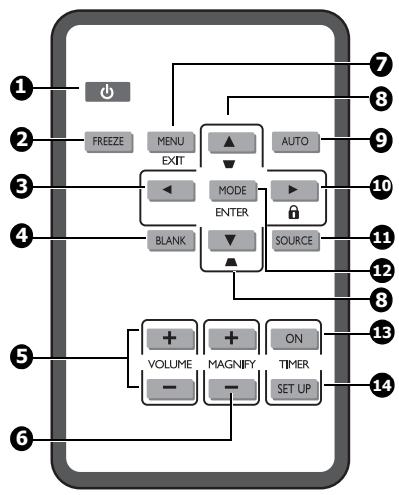

1. Alimentation

Permet de faire basculer le projecteur entre les modes veille et activé. Voir « Mise en marche du projecteur » à la page 21 et « Arrêt du projecteur » à la page 34 pour plus d'informations.

Met en pause l'image projetée. Voir « Arrêt sur image » à la page 33 pour plus d'informations.

3. Gauche

Sélectionne les différentes options et effectue les réglages nécessaires. Voir « Utilisation des menus » à la page 22 pour plus d'informations.

Permet de masquer l'image à l'écran. Voir « Masquage de l'image » à la page 33 pour plus d'informations.

5. Touches volume (+, -)

Régler le niveau sonore. Voir « Réglage du son » à la page 34 pour plus d'informations.

6. Touches magnify (+, -)

Agrandissent ou réduisent la taille de l'image projetée.

Voir « Agrandir et rechercher des détails » à la page 26 pour plus d'informations.

7. Menu/exit

Permet d'activer l'affichage des menus à l'écran. Retourne au menu précédent de l'affichage des menus à l'écran, enregistre les paramètres de menu. Voir « Utilisation des menus » à la page 22 pour plus d'informations.

8. Touches trapéze/flèches (▼/▲haut, ▲/▼bas)

Permet de corriger manuellement la déformation des images due à l'angle de projection. Voir « Correction trapezoidale » à la page 25 pour plus d'informations.

9. AUTO

Déterminé automatiquement le meilleur paramétrage pour l'image projetée. Voir « Réglage automatique de l'image » à la page 25 pour plus d'informations.

10. Droite/

Active le verrouillage des touches du panneau. Voir « Touches de contrôle du verrouillage » à la page 33 pour plus d'informations.

Lorsque l'affichage des menus à l'écran est activé, les touches 3, 8 et 10 servent de flèches pour sélectionner les différentes options et effectuer les réglages nécessaires. Voir « Utilisation des menus » à la page 22 pour plus d'informations.

11. SOURCE

Affiche la barre de sélection de la source.

Voir « Changement de signal d'entrée » à la page 24 pour plus d'informations.

12. Mode/enter

En fonction du signal d'entrée sélectionné, sélectionnez un mode de configuration de l'image disponible.

Voir « Sélection d'un mode d'image » à la page 29 pour plus d'informations.

Active l'objet sélectionné dans le menu à l'écran.

13. Timeron

Active ou affiche le minuteur à l'écran en fonction des réglages de minutterie que vous avez définis.

Voir « Réglage du minuteur de présentation » à la page 32 pour plus d'informations.

14. TIMER SET UP

Entre directement les réglages du minuteur pour la présentation. Voir « Réglage du minuteur de présentation » à la page 32 pour plus d'informations.

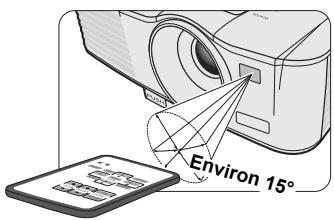

Portée efficace de la télécommande

Le capteur à infrarouge (IR) de la télécommande se trouve à l'avant du projecteur. La télécommande doit être maintenue à un angle perpendiculaire de 30 degrés par rapport au capteur infrarouge du projecteur pour un fonctionnement optimal. La distance entre la télécommande et le capteur ne doit pas dépasser 8 mètres (environ 26 pieds).

Assurez-vous qu'aucun obstacle susceptible de bloquer le rayon infrarouge n'est interposé entre la télécommande et le capteur infrarouge du projecteur.

Ne laissez pas le récepteur IR de la télécommande exposé directement à la lumière du soleil ou à une lumière fluorescente. Veuillez éloigner la télécommande des lampes fluorescentes de plus de 2 m ou la télécommande pourrait dysfonctionner. Si la télécommande est à proximité de lampes fluorescentes à variateur, elle pourrait devenir inefficace de temps en temps. Si la télécommande et le projecteur sont très proches, la télécommande peut devenir inefficace. Lorsque vous visez l'écran, la distance effective est inférieure à 5 m de la télécommande à l'écran et réflectant les rayons IR vers le projecteur. Toutefois, la portée efficace peut varier selon les écrans.

Remplacement de la pile de la télécommande

1. Retirez le support de la pile.

Veuillez suivre les instructions illustrées. Poussez le bras de verrouillage tout en retirant le support de la pile.

1. Insérez une nouvelle pile dans le support. Veillez à ce que le pôle positif de la pile soit placé vers l'extérieur.
2. Remplacez le support de la pile dans la télécommande.

Risque d'explosion si la pile est remplacée par un type incorrect. - Éliminez les piles usagées en accord avec les instructions. L'utilisation d'une pile de type incorrect peut provoquer une explosion. Utilisez uniquement une pile Sony de type CR2025. Éliminez les piles usagées en accord avec les réglementations locales. Débarrassez-vous des piles usagées rapidement. Les piles peuvent exploser si elles sont malmenées. Ne pas recharger, démonter ou jeter au feu. - Prenez soin de tracer la pile conformément aux instructions. Chargez la pile avec ses côtés positif (+) et négatif (-) correctement orientés comme indiqué sur la télécommande. - Conservez les piles hors de portée des enfants et des animaux domestiques. - Retirez la pile si la télécommande n'est pas utilisée pendant une longue période. - Conservez la pile dans l'emballage original jusqu'au moment de s'en servir. - Ne mettez jamais la pile en bouche pour une raison quelconque, car elle peut facilement être avalée. Si la pile est avalée, contactez votre médecin ou votre centre antipoison. Éliminez la pile usagée avec du ruban adhésif collé à ses deux extrémités.

Choix de l'emplacement

Vous pouvez choisir 1 emplacement du projecteur en fonction de la disposition de la pièce ou de vos préférences. Tenez compte de la taille et de l'emplacement de surface, de l'emplacement d'une prise de courant adéquate, ainsi que de la disposition et de la distance entre le projecteur et les autres appareils.

Votre projecteur a été conçu pour être installé dans l'un des emplacements d'installation possibles:

1. Solavant

Sélectionnez ce positionnement lorsque le projecteur est placé près du sol devant l'écran. Il s'agit du positionnement le plus courant lorsqu'une installation rapide et une bonne portabilité sont souhaitées.

2. Sol arrêté

Sélectionnez ce positionnement lorsque le projecteur est placé près du sol derrière l'écran.

Cette configuration nécessite un écran de rétroprojection spécial.

Sélectionnez Sol arrière dans le menu CONFIG.

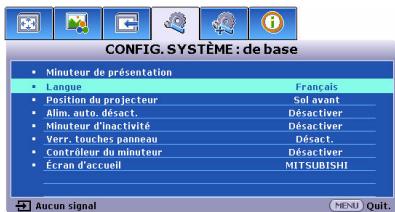

SYNSTEME : de base > Position du projecteur après avoir allumé le projecteur.

3. Plafond arr.

Sélectionné ce positionnement lorsque le projecteur est fixé au plafond, à l'envers derrière l'écran.

Cette configuration nécessite un écran de rétroprojection spécial ainsi que le kit de montage au plafond qualifié.

Sélectionnez Plafond arr. dans le menu CONFIG. SYSTÈME : de base > Position du projecteur après avoir allumé le projecteur.

4. Plafond avant

Sélectionnez ce positionnement lorsque le projecteur est fixé au plafond, à l'envers devant l'écran.

Procurez-vous le kit de montage au plafond qualifié chez vos revendeurs afin de fixer votre projecteur au plafond.

Sélectionnez Plafond avant dans le menu CONFIG. SYSTÈME : de base > Position du projecteur après avoir allumé le projecteur.

Pour le montage au plafond, vous devez utiliser le kit de montage au plafond conçu pour ce projecteur. Demandez à un spécialiste de l'installer. Pour des détails, consultez votre revendeur.

La garantie de ce projecteur ne couvre pas les dommages causés par l'utilisation d'un kit de montage au plafond non-recommandé ou par l'installation du kit de montage dans un mauvais emplacement. Lorsque le projecteur est monté au plafond, des images peuvent apparaître plus sombres que celles projetées dans le cas d'un montage sur une table. Ce n'est pas un dysfonctionnement du produit.

Assurez-vous d'utiliser ce projecteur à une altitude de moins de 1500 mètres.

Identification de la taille de projection souhaitée

La distance entre la lentille du projecteur et l'écran, le réglage du zoom (si disponible) et le format vidéo ont chacune une incidence sur la taille de l'image projetée.

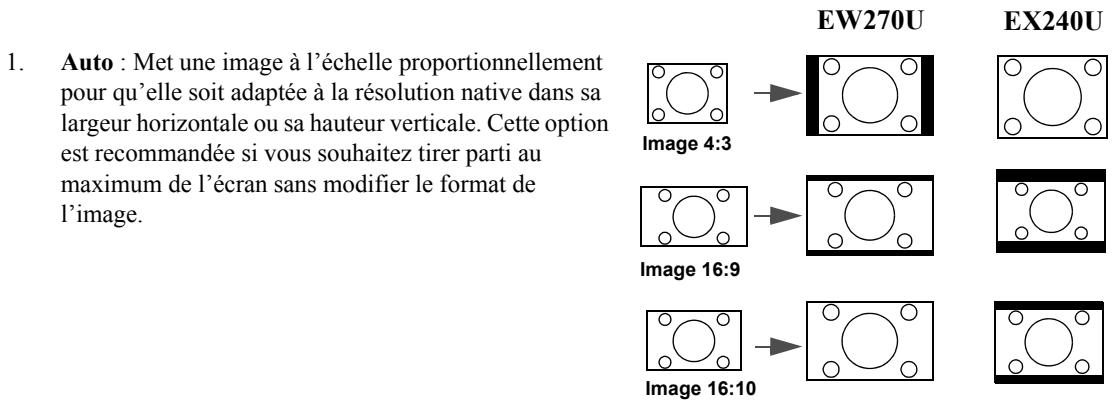

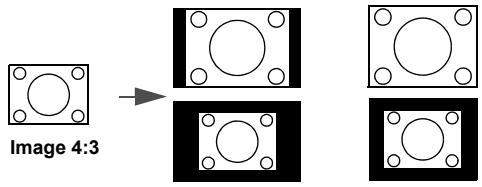

4:3 est le format natif du EX240U. Pour projeter une image au format complet 16:9 (grand écran), le projecteur peut redimensionner et adapter une image grand écran à la largeur d'origine du projecteur. Cela donnera une hauteur relativement plus petite, équivalente à 75% de la hauteur d'origine du projecteur.

Image au format 4:3 dans une zone d'affichage au format 4:3

Image au format 16:9 adaptée vers une zone d'affichage au format 4:3

Par conséquent, une image au format 16:9 n'utilisera pas 25% de la hauteur d'une image au format 4:3 affichée par ce projecteur. Cette proportion apparaîtra sous la forme de barres noires (non éclairées) en haut et en bas (hauteur verticale de 12.5% respectivement) de la zone d'affichage de projection 4:3 à chaque fois que sera affichée une image au format 16:9 dans le centre vertical de la zone d'affichage de projection 4:3.

16:10 est le format natif du EW270U. Pour projeter une image au format complet 16:9 (grand écran), le projecteur peut redimensionner et adapter une image grand écran à la largeur d'origine du projecteur. Cela donnera une hauteur relativement plus petite, équivalente à 90% de la hauteur d'origine du projecteur.

Image au format 4:3 dans une zone d'affichage au format 16:10

Image au format 16:9 adaptée vers une zone d'affichage au format 16:10

Par conséquent, une image au format 16:9 n'utilisera pas 10% de la hauteur d'une image au format 16:10 affichée par ce projecteur. Cette proportion apparaîtra sous la forme de barres noires (non éclairées) en haut et en bas (hauteur verticale de 5% respectivement) de la zone d'affichage de projection 16:10 à chaque fois que sera affichée une image au format 16:9 dans le centre vertical de la zone d'affichage de projection 16:10.

Le projecteur doit toujours être placé sur une surface horizontale (par exemple à plat sur une table), et positionné perpendiculairement (angle droit de ) au centre horizontal de l'écran. Cela évite la déformation des images causée par les projections angulaires (ou vers des surfaces angulaires).

Les projecteurs numériques modernes ne projettent pas directement vers l'avant (comme le faisaient les anciens projecteurs de films à bobines). Ils sont au contraire conçus pour projeter à un angle légèrement plus élevé que l'horizontal du projecteur. Cela permet de les placer directement sur une table pour qu'ils projettent vers le haut et vers le bas sur un écran placé de telle sorte que son bord inférieur se trouve au-dessus du niveau de la table (afin que toute la salle puisse voir l'écran).

Voyez sur le diagramme de la page 14 que ce type de projection entraîne un décalage vertical de la partie inférieure de l'image projetée par rapport à l'horizontal du projecteur.

Si le projecteur est placé plus loin de l'écran, la taille de l'image projetée augmente, et le décalage vertical augmente proportionnellement.

Au moment de déterminer la position de l'écran et du projecteur, vous devez tenir compte de la taille de l'image et du décalage vertical, tous deux proportionnels à la distance de projection.

Lorsque des stries fines sont observées sur les images projetées

Cela est dû à une interférence avec la surface de l'écran et n'est pas un dysfonctionnement. Remplacez l'écran ou déplacez un peu la mise au point.

Comment déterminer la position du projecteur pour une taille d'écran donnée

1. Déterminez le format de votre écran, 16:9 ou 4:3. Si vous utilisez un écran 4:3, reportez-vous au tableau intitulé « (Standard) ». Si vous utilisez un écran 16:9, reportez-vous au tableau intitulé « (16:9) »
2. Sélectionnez votre taille d'écran.
3. Reportez-vous au tableau et sélectionnez la taille qui se rapproche le plus de celle de votre écran dans les colonnes de gauche intitulées « Écran ». À partir de cette valeur, cherchez dans la ligne correspondante la distance moyenne de l'écran dans la colonne intitulée « Distance de l'écran : L ». Il s'agit de la distance de projection.
4. Sur la même ligne, regardez la valeur indiquée dans la colonne de droite et notez la valeur du « Hd ». Elle déterminera le positionnement de décalage vertical définitif du projecteur par rapport au bord de l'écran.
5. Il est recommandé de positionner le projecteur perpendiculaire au centre horizontal de l'écran, à une distance de ce dernier déterminée par l'étape 3 ci-dessus, et un décalage déterminé par l'étape 4 ci-dessus.

EX240U: Par exemple, si vous utilisez un écran 4:3 de 2,54 m (100 pouces), la distance de l'écran est de 3,8 m avec un décalage vertical de 15 cm à position de zoom large.

EW270U: Par exemple, si vous utilisez un écran 4:3 de 2,54 m (100 pouces), la distance de l'écran est de 3,2 m avec un décalage vertical de 0 cm à position de zoom large.

Si vous positionnez le projecteur différemment (à la position recommandée), vous devrez le diriger vers le bas ou vers le haut pour centrer l'image à l'écran. Ceci peut entraîner une déformation de l'image. Pour la corriger, utilisez la fonction de correction trapézoidale. Voir « Correction trapézoidale » à la page 25 pour plus d'informations.

Comment déterminer la taille d'écran recommandée pour une distance donnée

Cette méthode peut être utilisée si vous avez acheté ce projecteur et souhaitez savoir quelle taille d'écran est adaptée à votre pièce.

La taille d'écran maximale est limitée par l'espace physique disponible dans votre pièce.

1. Mesurez la distance entre le projecteur et l'endroit où vous souhaitez placer l'écran. Il s'agit de la distance de projection.
2. Reportez-vous au tableau « (Standard) » ou « (16:9) » et sélectionnez la distance la plus proche de votre mesure dans la colonne de l'écran. Si les valeurs min. et max. sont disponibles dans le tableau, vérifiez que la distance mesurée se situe bien entre les distances moyennes min. et max. citées dans le tableau.
3. Regardez la valeur indiquée à gauche, sur la même ligne, vous y trouvez l'« Écran » correspondant. Il s'agit de la taille de l'image projetée à cette distance de projection.
4. Sur la même ligne, regardez la valeur indiquée dans la colonne de droite et notez la valeur du « Hd ». Elle déterminera le positionnement définitif de l'écran par rapport à l'horizontal du projecteur.

EX240U: Par exemple, si la distance mesurée est de 4 3,8 m à 4,2 m. Cette ligne indique qu'un écran de 2,54 m (100 pouces) est requis.

EW270U: Par exemple, si la distance mesurée est de 5 4,8 m à 5,3 m. Cette ligne indique qu'un écran de 3,81 m (150 pouces) est requis.

Emplacement du projecteur

La taille de l'image varie selon la distance entre l'écran et le projecteur.

Projection avant L: Entre l'écran et le bord avant du projecteur H: Hauteur de l'image projetée

EX240U

Écran						Distance de l'écran : L				Hd
Taille de la diagonale		Largeur : W		Hauteur : H		Plus courte (Grand)		Plus grande (Télé)
pouce	cm	pouce	cm	pouce	cm	pouce	m	pouce	m	pouce	cm
40	102	32	81	24	61	60	1,5	66	1,7	2	6
60	152	48	122	36	91	90	2,3	99	2,5	4	9
80	203	64	163	48	122	120	3,0	132	3,4	5	12
100	254	80	203	60	152	150	3,8	165	4,2	6	15
150	381	120	305	90	229	225	5,7	247	6,3	9	23
200	508	160	406	120	305	300	7,6	330	8,4	12	30
250	635	200	508	150	381	375	9,5	412	10,5	15	38
300	762	240	610	180	457	450	11,4	—	—	18	46

EW270U

Écran						Distance de l'écran : L				Hd
Taille de la diagonale		Largeur : W		Hauteur : H		Plus courte (Grand)		Plus grande (Télé)
pouce	cm	pouce	cm	pouce	cm	pouce	m	pouce	m	pouce	cm
40	102	34	86	21	54	51	1,3	56	1,4	0	0
60	152	51	129	32	81	76	1,9	84	2,1	0	0
80	203	68	172	42	108	102	2,6	112	2,8	0	0
100	254	85	215	53	135	127	3,2	140	3,5	0	0
150	381	127	323	79	202	191	4,8	210	5,3	0	0
200	508	170	431	106	269	254	6,5	279	7,1	0	0
250	635	212	538	132	337	318	8,1	349	8,9	0	0
270	686	229	582	143	363	343	8,7	377	9,6	0	0
300	762	254	646	159	404	381	9,7	—	—	0	0

EX240U

Écran						Distance de l'écran : L				Hd
Taille de la diagonale		Largeur : W		Hauteur : H		Plus courte (Grand)		Plus grande (Télé)
pouce	cm	pouce	cm	pouce	cm	pouce	m	pouce	m	pouce	cm
40	102	35	89	20	50	66	1,7	73	1,9	6	15
60	152	52	133	29	75	99	2,5	109	2,8	9	22
80	203	70	177	39	100	132	3,4	146	3,7	12	30
100	254	87	221	49	125	166	4,2	182	4,6	15	37
150	381	131	332	74	187	248	6,3	273	6,9	22	56
200	508	174	443	98	249	331	8,4	364	9,3	29	75
250	635	218	553	123	311	414	10,5	455	11,6	37	93
275	699	240	609	135	342	455	11,6	—	—	40	103

EW270U

Écran						Distance de l'écran : L				Hd
Taille de la diagonale		Largeur : W		Hauteur : H		Plus courte (Grand)		Plus grande (Télé)
pouce	cm	pouce	cm	pouce	cm	pouce	m	pouce	m	pouce	cm
40	102	35	89	20	50	52	1,3	58	1,5	1	3
60	152	52	133	29	75	78	2,0	86	2,2	2	4
80	203	70	177	39	100	105	2,7	115	2,9	2	5
100	254	87	221	49	125	131	3,3	144	3,7	3	7
150	381	131	332	74	187	196	5,0	216	5,5	4	10
200	508	174	443	98	249	261	6,6	288	7,3	5	14
250	635	218	553	123	311	327	8,3	360	9,1	7	17
270	686	235	598	132	336	353	9,0	388	9,9	7	18
300	762	261	664	147	374	392	10,0	—	—	8	21

Les données ci-dessus sont approximatives et peuvent être légèrement différentes des mesures réelles. Si vous avez l'intention d'installer le projecteur de façon permanente, Mitsubishi vous recommande de tester physiquement la taille et la distance de projection à l'emplacement précis d'installation du projecteur avant de l'installer de façon permanente, afin de prendre en compte les caractéristiques optiques de ce projecteur. Cela vous aidera à déterminer la position de montage exacte la mieux adaptée à l'emplacement de votre installation.

Pour connecter la source d'un signal au projecteur, procédez comme suit:

1. Mettez préalablement tous les appareils hors tension.
2. Utilisez les câbles appropriés pour chaque source.
3. Branchez les câbles correctement.

Voir le guide du propriétaire de chaque appareil pour les détails sur ses connexions.

• Contactez votre revendeur pour les détails sur ses raccordements. Pour les raccordements illustrés ci-dessous, certains câbles ne sont pas fournis avec le projecteur. Vous pouvez vous procurer ces câbles dans les magasins spécialisés en électronique.

Connexion à un ordinateur

Le projecteur est équipé d'une prise d'entrée RVB qui vous permet de le connecter à des ordinateurs compatibles IBM® et Macintosh®. Un adaptateur Mac est nécessaire si vous souhaitez connecter le projecteur à un ordinateur Macintosh.

Pour connecter le projecteur à un ordinateur notebook ou de bureau:

1. Connectez une extrémité du cable RVB fourni à la sortie D-Sub de l'ordinateur.
2. Connectez l'autre extrémité du cable RVB à la prise de signal COMPUTER-1 ou COMPUTER-2 du projecteur.
3. Si vous souhaitez utiliser le haut-parleur pendant vos présentations, munissez-vous d'un cable audio adapté et connectez une extrémité à la sortie audio de l'ordinateur, et l'autre à la prise AUDIO IN du projecteur.
4. Si vous le souhaitez, vous pouvez utiliser un autre câble audio adapté et connecter une extrémité du câble à la prise AUDIO OUT du projecteur et l'autre extrémité à vos haut-parleurs externes (non fournis).

Une fois connecté, l'audio se règle via les menus de l'affichage à l'écran du projecteur. Voir « Réglage du son » à la page 34 pour plus d'informations.

Le chemin de connexion final doit être similaire à celui du diagramme suivant :

De nombreux ordinateurs portables n'activent pas automatiquement leur port vidéo externe lorsqu'ils sont connectés à un projecteur. Pour activer ou désactiver l'affichage externe, vous pouvez généralement utiliser la combinaison de touches FN + F3 ou CRT/LCD. Sur votre ordinateur portable, recherchez la touche de fonction CRT/LCD ou une touche de fonction portant un symbole de moniteur. Appuyez simultanément sur la touche FN et la touche illustrée. Consultez le manuel de l'utilisateur de votre ordinateur portable pour connaître la combinaison de touches exacte.

Lorsque vous utilisez un cable RVB plus long au lieu du cable fourni, l'image peut ne pas être projetée correctement. Certains ordinateurs nécessitent des connecteurs analogiques supplémentaires ou des adaptateurs de sortie RVB pour être connectés avec ce projecteur.

Connexion d'un moniteur

Si vous souhaitez visualiser un gros plan de votre présentation sur un moniteur en plus de l'écran, vous pouvez connecter la prise de sortie de signal MONITOR OUT du projecteur à un moniteur externe en suivant les instructions ci-dessous:

Pour connecter le projecteur à un monitreur :

1. Connectez le projecteur à un ordinateur comme décrit à « Connexion à un ordinateur » à la page 16.
2. Connectez le câble RVB du moniteur à la prise MONITOR OUT du projecteur.

Ordinateur portable ou de bureau

Lorsque la fonction Sortie veille moniteur est activée, le projecteur peut transmettre un signal VGA quand il est en mode Veille et une entrée D-Sub appropriée est effectuée à la prise COMPUTER-1. - Les images peuvent ne pas être affichées correctement en fonction du type de signal d'entrée. Voir le manuel d'instruction du moniteur. - Les images peuvent ne pas être affichées correctement en fonction du type de câble.

Connexion d'appareils vidéo composantes

Vous pouvez connecter votre projecteur à plusieurs appareils video composantes équipés des prises de sortie suivantes:

HDMI - Vidéo composantes S-Video - Vidéo (composite)

Il suffit de connecter le projecteur à un appareil video en utilisant l'une des méthodes de connexion citées ci-dessus. Chacune fournit une qualité video différente. Le besoin de la méthode dépend tout de la disponibilité des prises pour le projecteur et l'appareil video, comme décrit ci-dessous:

L'interface HDMI (High-Definition Multimedia Interface) prend en charge la transmission des données vidéo non compressées entre les appareils compatibles, tels que les tuners TV numériques, les lecteurs de DVD et les afficheurs via un seul câble. Elle fournit la parfaite expérience d'image numérique. Reportez-vous à la section « Connexion à un appareil HDMI eil HDMI.

Les tuners TV numérique et les lecteurs de DVD sont équipés de sorties vidéo composantes. Si ces dernières sont disponibles sur vos appareils, elles doivent être préférées à la vidéo composite comme méthode de connexion. Reportez-vous à la section « Connexion d'un appareil vidéo composantes eil vidéo composantes.

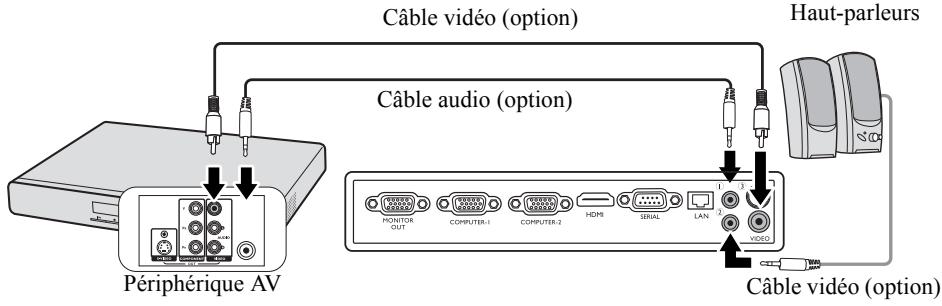

Si votre appareil video composantes est doté de prises video composite et S-Video, sélectionnez ce dernier. Reportez-vous à la section « Connexion d'un périhérique S-Video » à la page 19 pour plus d'informations concernant la connexion du projecteur à un appareil S-Video.

Si votre appareil video n'a que des prises de sortie video composite, connectez à l'entrée video composite. Reportez-vous à la section « Connexion d'un périphérique video composite » à la page 20 pour plus d'informations concernant la connexion du projecteur à un appareil video composite.

Connexion à un appareil HDMI

Utilisez un câble HDMI lors de la connexion entre le projecteur et des appareils HDMI.

Pour connecter le projecteur à un apparéil HDMI :

1. Prenez un câble HDMI et connectez une extrémité au port de sortie HDMI de l'appareil vidéo.
2. Connectez l'autre extrémité du cable au port d'entrée HDMI du projecteur.

Dans le cas peu probable où vous connectez le projecteur à un lecteur DVD via l'entrée HDMI du projecteur et l'image projetée affiche les mauvaises couleurs, veuillez changer l'espace couleur en YUV. Voir « Modification de l'espace couleur » à la page 24 pour plus d'informations.

Lorsque vous vou connectez ce projecteur et un appareil numérique (comme un lecteur de DVD) via la prise HDMI, la couleur noire peut apparaitre nombre et profonde, selon le type d'appareil connecté.

• Cela dépend du réglage de niveau de noir de l'appareil connecté. Il existe deux sortes de méthodes pour transférer des données numériques d'image, dans lesquelles différents paramètres de niveau de noir sont utilisés respectivement. Par conséquent, les spécifications des signaux issus de lecteurs de DVD sont différentes, en fonction du type de la méthode de transfert de données numériques qu'ils utilisent.
• Certains lecteurs de DVD sont fournis avec une fonction pour changer les méthodes pour réproduire les signaux numériques. Lorsque votre lecteur DVD est fourni avec une telle fonction, réglez-le comme suit.

ÉTENDRE ou AMÉLIORÉ -> NORMAL

• Voir le guide d'utilisation de votre lecteur DVD pour les détails.
• Lorsque vous passez en entrée HDMI, l'image projetée peut afficher de mauvaises couleurs pendant environ 1 seconde. Ce n'est pas un dysfonctionnement du produit.

Connexion d'un appareil video composantes

Examinez votre appareil video composantes pour déterminer s'il est équipé d'une série d'interfaces de sortie video composantes inutilisées:

Si c'est le cas, vous pouvez continuer à suivre cette procédure. Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter ce périphérique.

Pour connecter le projecteur à un périphérique vidéo composantes:

1. Munissez-vous d’un cable adaptateur video composantes vers RVB (D-Sub) et connectez l’extrémité dotée de 3 connecteurs de type RCA aux sorties video composantes du périphérique video. Effectuez les branchements en fonction des couleurs : vert/vert, bleu/bleu, rouge/rouge.
2. Connectez l'autre extrémité du cable adaptateur video composantes vers RVB (D-Sub) (doté d'un connecteur de type D-Sub) à la prise COMPUTER-1 ou COMPUTER-2 du projecteur.
3. Si vous souhaitez utiliser le haut-parleur pendant vos présentations, munissez-vous d'un cable audio adapté et connectez une extrémité à la sortie audio de l'ordinateur, et l'autre à la prise AUDIO IN du projecteur.
4. Si vous le souhaitez, vous pouvez utiliser un autre câble audio adapté et connecter une extrémité du câble à la prise AUDIO OUT du projecteur et l'autre extrémité à vos haut-parleurs externes (non fournis).

Une fois connecté, l'audio se règle via les menus de l'affichage à l'écran du projecteur. Voir « Réglage du son » à la page 34 pour plus d'informations.

Le chemin de connexion final doit être similaire à celui du diagramme suivant :

Si l'image vidéo sélectionnée ne s'affiche pas lors de la mise sous tension du projecteur et que la source vidéo sélectionnée est correcte, vérifie que le périphérique vidéo est sous tension et fonctionne correctement. Vérifie également que les câbles de signal sont bien connectés.

Connexion d'un périphérique s-viséo

Examinez votre périphérique vidéo pour déterminer s'il est équipé d'une sortie S-Video inutilisée:

• Si c'est le cas, vous pouvez continuer à suivre cette procédure.
• Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter ce périphérique.

Pour connecter le projecteur à un périphérique s-video:

1. Prenez un cable S-Video et connectez une extrémité à la sortie S-Video de l'appareil vidéo.
2. Connectez l'autre extrémité du cable S-Video à la prise S-VIDEO du projecteur.
3. Si vous souhaitez utiliser le haut-parleur pendant vos présentations, munissez-vous d'un cable audio adapté et connectez une extrémité à la sortie audio de l'ordinateur, et l'autre à la prise AUDIO IN du projecteur.
4. Si vous le souhaitez, vous pouvez utiliser un autre câble audio adapté et connecter une extrémité du câble à la prise AUDIO OUT du projecteur et l'autre extrémité à vos haut-parleurs externes (non fournis).

Une fois connecté, l'audio se règle via les menus de l'affichage à l'écran du projecteur. Voir « Réglage du son » à la page 34 pour plus d'informations.

Le chemin de connexion final doit être similaire à celui du diagramme suivant :

Si l'image vidéo sélectionnée ne s'affiche pas lors de la mise sous tension du projecteur et que la source vidéo sélectionnée est correcte, vérifie que le périphérique vidéo est sous tension et fonctionne correctement. Vérifie également que les câbles de signal sont bien connectés.

Si vous avez établi une connexion video composantes entre le projecteur et ce périphérique S-Video, vous n'avez pas besoin d'établir de connexion S-Video, puisque cela ferait une seconde connexion inutile et de moins bonne qualité. Voir « Connexion d'appareils video composantes » à la page 17 pour plus d'informations.

Connexion d'un périphérique vidéo composite

Examinez votre périphérique video pour déterminer s'il est équipé d'une série de sorties video composite inutilisées:

Si c'est le cas, vous pouvez continuer à suivre cette procédure. Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter ce périphérique.

Pour connecter le projecteur à un périphérique vidéo composite:

1. Prenez un câble vidéo et connectez une extrémité à la sortie vidéo composite de l'appareil vidéo.
2. Connectez l'autre extrémité du câble vidéo à la prise VIDEO du projecteur.
3. Si vous souhaitez utiliser le haut-parleur pendant vos présentations, munissez-vous d'un cable audio adapté et connectez une extrémité à la sortie audio de l'ordinateur, et l'autre à la prise AUDIO IN du projecteur.
4. Si vous le souhaitez, vous pouvez utiliser un autre câble audio adapté et connecter une extrémité du câble à la prise AUDIO OUT du projecteur et l'autre extrémité à vos haut-parleurs externes (non fournis).

Une fois connecté, l'audio se règle via les menus de l'affichage à l'écran du projecteur. Voir « Réglage du son » à la page 34 pour plus d'informations.

Le chemin de connexion final doit être similaire à celui du diagramme suivant :

Si l'image vidéo sélectionnée ne s'affiche pas lors de la mise sous tension du projecteur et que la source vidéo sélectionnée est correcte, vérifie que le périphérique vidéo est sous tension et fonctionne correctement. Vérifie également que les câbles de signal sont bien connectés.

• Vous devez connecter le projecteur à ce périphérique à l'aide d'une connexion video composite uniquement si aucune entrée video composantes ou S-Video n'est disponible. Voir « Connexion d'appareils video composantes » à la page 17 pour plus d'informations.

Mise en marche du projecteur

1. Branchez le cordon d'alimentation au projecteur et à une prise murale. Allumez l'interrupteur de la prise murale (le cas échéant). Vérifiez que le POWER (Voyant de l'alimentation) du projecteur est orange une fois l'appareil mis sous tension.

Demandez à votre spécialiste de l'installation pour fournir un disjoncteur de fuite de terre. Lorsque vous ne'utilisez pas le projecteur, veillez à fermer l'alimentation principale par le disjoncteur.

• Veuillez n'utiliser que des accessoires d'origine (p. ex. cordon d'alimentation) avec l'appareil pour éviter des dangers potentiels tels que l'électrocution et l'incendie.
• Afin d'assurer la sécurité en cas de problème avec le projecteur, utilisez une prise électrique ayant un disjoncteur de fuite de terre pour fournir l'alimentation au projecteur. Si vous n'avez pas ce type de prise, demandez à votre revendeur pour l'installer.
• Retirez le couvercle de l'objet. La chaleur produite par la lampe du projecteur risquerait de le déformer.

1. Appuyez sur le bouton Alimentation du projecteur ou de la télécommande pour démarrer le projecteur. Le POWER (Voyant de l'alimentation) clignote en vert, puis reste allumé une fois le projecteur sous tension.

La procédure de démarrage dure environ 30 secondes. Peu après, un logo du démarrage est projeté.

Tournez la molette de mise au point pour améliorer la netteté de l'image, si nécessaire.

Si le projecteur est encore chaud en raison d'une activité précédente, les ventilateurs fonctionneront pendant 90 secondes environ avant que la lampe ne s'allume.

Pour prolonger la vie de la lampe, lorsque vous allumez le projecteur, attendez au moins 5 minutes avant de l'exteindre. - À l'appui sur © Alimentation, l'image peut scintiller avant que la lampe ne devienne stable. Ce n'est pas un dysfonctionnement du produit.

1. Si le projecteur est activé pour la première fois, sélectionnez la langue des menus en suivant les instructions à l'écran.
2. Si vous êtes invité à entrer un mot de passe, utilisez les touches fléchées pour saisir les six chiffres du mot de passe. Voir « Utilisation de la fonction de mot de passe » à la page 23 pour plus d'informations.
3. Mettez tous les appareils connectés sous tension.
4. Le projecteur commence à rechercher des signaux d'entrée. Le signal d'entrée en cours d'analyse apparaît dans le coin supérieur gauche de l'écran. Lorsque le projecteur ne detecte pas de signal valide, le message « Aucun signal » sera affiché jusqu'à ce qu'un signal d'entrée soit détecté.

Vous pouvez également appuyer sur le bouton SOURCE du projecteur ou de la télécommande pour sélectionner le signal d'entrée à afficher. Voir « Changement de signal d'entrée » à la page 24 pour plus d'informations.

Si la fréquence ou la résolution du signal se situe en dehors des limites acceptées par le projecteur, le message « Hors gamme » s'affiche sur un écran vierge. Sélectionnez un signal d'entrée compatible avec la résolution du projecteur ou sélectionnez une valeur inférieure pour le signal d'entrée. Voir « Fréquences de fonctionnement » à la page 57 pour plus d'informations.

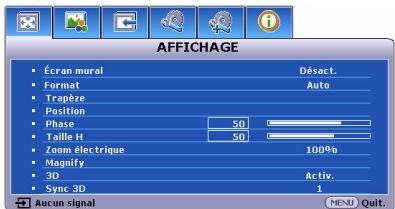

Utilisation des menus

Le projecteur offre une fonction d'affichage des menus à l'écran permettant d'effectuer différents réglages et paramétrages.

Vous trouverez ci-dessous une vue d'ensemble du menu.

Voici un exemple sur comment définir la langue des menus.

1. Appuyez sur le bouton MENU/EXIT du projecteur ou de la télécommande pour activer le menu à l'écran.

1. Utilisez / pour choisir le menu CONFIG. SYSTEME: de base.

1. Appuyez sur pour désir Langue et appuyez sur / pour sélectionner une langue préférée.

1. Appuyez MENU/EXIT deux fois sur le projecteur ou la télécommande pour quitter et enregistrer les réglages.

*Après avoir appuyé une première fois, vous retrouverez le menu principal et le menu à l'écran se référera lorsque vous appuyez une seconde fois.

Utilisation de la fonction de mot de passe

À des fins de sécurité, le projecteur est doté d'une fonction de protection par mot de passe ainsi d'empêcher toute utilisation non autorisée. Le mot de passe peut être défini via le menu à l'écran. Pour plus d'informations sur l'utilisation du menu à l'écran, reportez-vous à « Utilisation des menus » à la page 22.

Il serait gênant d'activer la fonction de verrou alimentation et d'oublier ensuite votre mot de passe. Imprimez ce manuel (si nécessaire) et notez-y le mot de passe choisi, puis conservez-le dans un endroit sûr afin de pouvoir le consulter en cas de besoin.

Définition d'un mot de passe

Une fois le mot de passe défini, vous ne pourrez utiliser le projecteur que si vous entrez le mot de passe correct à chaque démarrage.

1. Ouvrez le menu à l'écran et accédez au menu CONFIG. SYSTÈME : avancée > Param. de sécurité. Appuyez sur MODE/ENTER. La page Param. de sécurité est affichée.
2. Choisissez Verrou alimentation et sélectionnez Activ. en appuyant sur /
3. Comme illustré ci-contre, les quatre touches fléchées (, , , ) représentent respectivement 4 chiffres (1, 2, 3, 4). En fonction du mot de passer que vous souhaitez définir, appuyez sur les touches fléchées pour entrer les six chiffres du mot de passer.
4. Confirmez le nouveau mot de passe en entrant à nouveau le nouveau mot de passe. Une fois le mot de passe défini, le menu à l'écran revient à la page Param. de sécurité.

Les chiffres saisis seront affichés à l'écran sous la forme d'astérisques. Notez le mot de passe choisi dans ce manuel de manière à pouvoir le retrouver facilement.

Mot de passer:

Conserve ce nombre dans un endroit sûr.

1. Pour quitter le menu à l'écran, appuyez sur MENU/EXIT.

Oubli du mot de passe

Si la fonction de mot de passe est activée, vous serez invité à entrer les six chiffres du mot de passe à chaque mise sous tension du projecteur. Si vous entrez un mot de passe incorrect, le message d'erreur illustré à droite est affiché pendant trois secondes, suivi du message « SAISIE MOT DE PASSE » Pour réessayer, entrez un autre mot de passe à six chiffres. Si vous n'aviez pas noté le mot de passe dans ce manuel et que vous ne vous en souvenez plus, vous pouvez suivre la procédure de rappel de mot de passe. Voir « Procedure de rappel de mot de passe » à la page 23 pour plus d'informations.

Si vous entrez un mot de passe incorrect 5 fois de suite, le projecteur s'éteint automatiquement au bout de quelques secondes.

Procédure de rappel de mot de passe

1. Maintenez enfoncé le bouton AUTO du projecteur ou de la télécommande pendant 3 secondes quand le message « SAISIE MOT DE PASSE » est affiché. Le projecteur affiche un code à l'écran.
2. Notez le numéro et éteignez votre projecteur.
3. Veuillez choisir un mot de passe en utilisant le Manuel d'utilisation du calculié décodeur de mot de passe Mitsubishi inclus dans ce CD.

Modification du mot de passe

1. Ouvrez le menu à l'écran et accédez au menu CONFIG. SYSTÉME : avancée > Paramètres de sécurité > Modifier MP.
2. Appuyez sur MODE/ENTER. Le message « SAISIE MOT DE PASSE ACTUEL » est affiché.
3. Entrez l'ancien mot de passe.

S'il est correct, un message « SAISIR UN NOUVEAU MOT DE PASSE » est affiché. S'il n'est pas correct, un message d'erreur est affiché pendant trois secondes, suivi du message « SAISIE MOT DE PASSE ACTUEL » pour vous permettre de réessayer. Vous pouvez appuyer sur MENU/EXIT pour annuler la modification, ou essayer un autre mot de passer.

1. Entrez un nouveau mot de passe.

Les chiffres saisis seront affichés à l'écran sous la forme d'astérisques. Notez le mot de passe ainsi dans ce manuel de manière à pouvoir le retrouver facilement.

Mot de passe :

Conserve ce nombre dans un endroit sûr.

1. Confirmez le nouveau mot de passe en entrant à nouveau le nouveau mot de passe.
2. Vous venez d'attribuer un nouveau mot de passe au projecteur. N'oubliez pas d'entrer ce nouveau mot de passe au prochain démarrage du projecteur.
3. Pour quitter le menu à l'écran, appuyez sur MENU/EXIT.

Désactivation de la fonction de mot de passe

Pour désactiver la protection par mot de passe, returnez au menu CONFIG. SYSTème : avancé > Param. de sécurité > Verrou alimentation après l'ouverture du système de menus à l'écran. Sélectionnez Désact. en appuyant /. Le message « SAISIE MOT DE PASSE » est affiché. Entrez le mot de passe actuel.

S'il est correct, le menu à l'écran retourne à la page Param. de sécurité où figure le mot « Désact. » au niveau de Verrou alimentation. Vous n'auriez pas besoin d'entrer le mot de passe la prochaine fois que vous mettez le projecteur sous tension. S'il n'est pas correct, un message d'erreur est affiché pendant trois secondes, suivi du message « SAISIE MOT DE PASSE » pour vous permettre de reessayer. Vous pouvez appuyer sur MENU/EXIT pour annuler la modification, ou essayer un autre mot de passe.

Bien que la fonction de mot de passe soit désactivée, vous nevez conserver le mot de passe à portée de main au cas où vous auriez besoin de réactiver la fonction de mot de passe.

Changement de signal d'entrée

Vous pouvez connecter le projecteur à plusieurs appareils en même temps. Il ne peut toutefois afficher qu'un pleine écran à la fois.

Assurez-vous que la fonction Recherche auto rapide du menu SOURCE est réglée sur Activ. (ce qui est par default pour ce projecteur) si vous souhaitez que le projecteur recherche automatique les signaux.

Vous pouvez également vous déplacer manuellement parmi les signaux d'entrée disponibles.

1. Appuyez sur le bouton SOURCE du projecteur ou de la télécommande. Une barre de sélection de la source est affichée.
2. Appuyez sur △ / ▽ jusqu'au signal souhaité et appuyez sur MODE/ENTER.

Une fois le signal détecté, les informations concernant la source sélectionnée sont affichées sur l'écran pendant quelques secondes.

Si plusieurs appareils sont connectés au projecteur, répétez les étapes 1-2 pour rechercher un autre signal.

Le niveau de luminosité de l'image projetée change en fonction des différents signaux d'entrée. Les présentations informatiques de données (graphiques), utilisant le plus souvent des images statiques, sont généralement plus lumineuses que la vente, qui utilise des images animées (films).

Le type de signal d'entrée détermine les options disponibles pour le Paramètre. Voir « Sélection d'un mode d'image » à la page 29 pour plus d'informations. La résolution native de ce projecteur est dans un format 4:3 (EX240U)/16:10 (EW270U). Pour les meilleurs résultats d'affichage de l'image, sélectionnez et utilisez un signal d'entrée avec cette résolution. Tout autre résolution sera adaptée par le projecteur en fonction du réglage du format, ce qui peut causer des distortions de l'image ou une perte de clarté de l'image. Voir « Sélection du format » à la page 27 pour plus d'informations.

Modification de l'espace couleur

Dans le cas peu probable où vous connectez le projecteur à un lecteur DVD via l'entrée HDMI du projecteur et l'image projetée affiche les mauvaises couleurs, veuillez changer l'espace couleur en YUV.

1. Appuyez sur MENU/EXIT, puis appuyez sur / jusqu'à la sélection du menu SOURCE.
2. Appuyez pour Désir Transfert d'espace colorimétrique et appuyez / pour sélectionner un espace couleur approprié.

Cette fonction n'est disponible que lorsque le port d'entrée HDMI est utilisé.

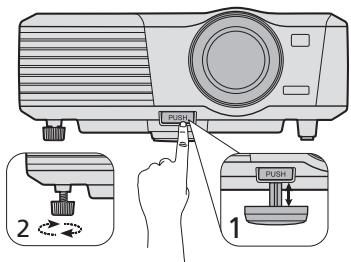

Ajustement de l'angle de projection

Le projecteur est pourvu d'un pied de réglage à dégagement rapide et d'un pied de réglage arrêté. Ils permettent de régler la hauteur de l'image et l'angle de projection. Pour régler le projecteur, procédez comme suit :

1. Appuyez sur le bouton à dégagement rapide et soulevez légèrement l'avant du projecteur. Une fois l'image positionnée selon vos besoins, relâchez le bouton à dégagement rapide pour garder le pied dans sa position actuelle.
2. Dévissez le pied de réglage arrêté pour ajuster l'angle horizontal.

Pour rentrer le pied de réglage, soulevez le projecteur et appuyez sur le bouton à dégagement rapide. Ensuite, reposez lentement le projecteur. Dévissez le pied de réglage arrêté dans la direction inverse.

Si le projecteur ne se trouve pas sur une surface plane ou si l'écran et le projecteur ne sont pas perpendiculaires, l'image projetée présente une distorsion trapezoidale. Pour corriger cela, voir « Correction trapezoidale » à la page 25 pour plus d'informations.

Ne regardez pas directement l'objectif du projecteur lorsque la lampe est allumée. La lumière de la lampe peut provoquer des dommages oculaires. Soyez vigilant lorsque vous appuyez sur le bouton du pied de réglage, car celui-ci est à proximité de la sortie de la ventilation (air chaud).

Réglage automatique de l'image

Il peut être nécessaire d'optimiser la qualité de l'image. Pour ce faire, appuyez sur le bouton AUTO du projecteur ou de la télécommande. En 3 secondes, la fonction de réglage automatique intelligente intégrée règle les valeurs de fréquence et l'horloge pour optimiser la qualité d'image.

Les informations concernant la source sélectionnée s'affichent dans le coin supérieur gauche de l'écran pendant 3 secondes.

Pendant que la fonction AUTO procède aux réglages, l'écran reste vierge.

• Cette fonction n'est disponible que lorsqu'un signal PC (RVB analogue) est sélectionné.

Réglage fin de la taille et de la netteté de l'image

Dans la figure de droite, (A) Molette de mise au point, (B) Molette de zoom

1. Ajustez le zoom. (en utilisant (B) Molette de zoom)
2. Pour la courte distance et l'écran large, faites tourner la molette sur l'extrémité Large. Pour la longue distance et le petit écran, faites tourner la molette sur l'extrémité Télé.
3. Ajustez la mise au point. (en utilisant (A) Molette de mise au point)
4. Déplacez le produit vers l'arête et l'avant pour ajuster la taille de l'écran.
5. Ajustez la mise au point à nouveau si nécessaire.

Correction trapézoidale

La distorsion trapézoidale correspond au fait qu'une image projetée est sensiblement plus large dans sa partie supérieure ou inférieure. C'est le cas lorsque le projecteur n'est pas perpendiculaire à l'écran.

Pour corriger ce problème, vous devez non seulement ajuster la hauteur du projecteur, mais vous devrez le faire manuellement en suivant l'une des étapes suivantes.

Utilisation de la télécommande

Appuyez sur sur le projecteur ou la télécommande pour afficher la page de correction trapézoidale. Appuyez sur pour corriger la distorsion trapézoidale en haut de l'image. Appuyez sur pour corriger la distorsion trapézoidale en bas de l'image.

Utilisation des menus à l'écran

1. Appuyez sur MENU/EXIT, puis appuyez sur / jusqu'à la sélection du menu AFFICHAGE.
2. Appuyez sur pour sélectionner Trapéze et appuyez sur MODE/ENTER. La page de correction du Trapéze est affichée.
3. Appuyez sur pour corriger la distorsion trapezoidale en haut de l'image ou appuyez sur pour corriger la distorsion trapezoidale en bas de l'image.

Vous pouvez corriger les trapèzes verticaux. Toutefois, leurs plages de réglage sont limitées dans cette correction.

Lorsque le réglage du trapèze est effectué, la valeur de réglage est indiquée. Notez que cette valeur ne signifie pas un angle de projection. La plage admissible de la valeur de réglage dans le réglage du trapèze varie en fonction des conditions d'installation. - Les images peuvent ne pas être projetées dans une forme de rectangle régulier ou avec son format 4:3 (EX240U)/16:10 (EW270U), en fonction des conditions d'installation du projecteur et de l'écran. Lorsque le réglage du trapèze prend effet, la résolution diminue. En outre, des rayures peuvent apparaître ou des lignes droites peuvent se courber dans les images avec des motifs complexes. Cela n'est pas dû à des dysfonctionnements du produit. Du bruit peut apparaître sur l'écran pendant le réglage du trapèze en raison du type du signal vidéo qui est projeté et des valeurs définies du réglage du trapèze. Dans de tels cas, définissez les valeurs de réglage du trapèze dans la plage où l'image est affichée sans bruit. Lorsque le réglage du trapèze est effectué, l'image peut ne pas être affichée correctement en raison du type de signal d'entrée.

Agrandir et rechercher des détails

Si vous souhaitez afficher plus de détails concernant l'image projetée, agrandissez-la. Utilisez les touches de direction pour vous déplacer dans l'image.

Utilisation de la télécommande

1. Appuyez sur MAGNIFY +/- pour afficher la barre de Zoom.
2. Appuyez sur MAGNIFY + pour agrandir le centre de l'image. Appuyez sur la touche plusieurs fois jusqu'à ce que la taille d'image corresponde à vos besoins.
3. Appuyez sur les touches de direction (, , , ) du projecteur ou de la télécommande pour vous déplacer dans l'image.
4. Pour restaurer l'image à sa taille d'origine, appuyez sur AUTO. Vous pouvez également appuyer sur MAGNIFY -. Pour la réduire davantage, appuyez de nouveau sur la touche et ce, jusqu'à rétablir sa taille initiale.

Utilisation des menus à l'écran 1. Appuyez sur MENU/EXIT, puis appuyez sur / jusqu'à la sélection du menu AFFICHAGE. 2. Appuyez sur pour choisir Magnify et appuyez sur MODE/ENTER. La barre de Zoom est affichée. 3. Repetez les étapes 2-4 dans la section "Utilisation de la télécommande" ci-dessus. Ou si vous utilisez le tableau de commande du projecteur, passez aux étapes suivantes. 4. Appuyez plusieurs fois sur sur le projecteur pour agrandir l'image à une taille souhaitée. 5. Pour vous déplacer dans l'image, appuyez sur MODE/ENTER pour passer en mode de défillement et appuyez sur les touches de direction (, , , ) pour vous déplacer dans l'image. 6. Appuyez sur les touches de direction (, , , ) du projecteur ou de la télécommande pour vous déplacer dans l'image. 7. Pour réduire la taille de l'image, appuyez sur MODE/ENTER pour returner à la fonction de zoom avant/ arrière, et appuyez sur AUTO pour rétablir l'image sa taille initiale. Vous pouvez également appuyer plusieurs fois sur jusqu'à rétablir sa taille initiale.

Il n'est possible de se déplacer dans l'image qu'auprès qu'elle soit agrandie. Vous pouvez encore agrandir l'image lors de la recherche de détails.

Sélection du format

Le format correspond au rapport entre la largeur de l'image et sa hauteur. Le format de la plupart des téléviseurs analogiques et ordinateurs est de 4:3, et le format des téléviseurs numériques et des DVD est généralement de 16:9.

Le traitement numérique du signal permet aux périphériques d'affichage numérique tels que ce projecteur d'agrandir l'image et de la dédier à l'échelle de manière dynamique, en lui donnant un format différent de celui du signal d'entrée.

Pour modifier le format de l'image projetée (quel que soit l'aspect de la source) :

1. Appuyez sur MENU/EXIT, puis appuyez sur / jusqu'à la sélection du menu AFFICHAGE.
2. Appuyez sur pour besoin Format.
3. Appuyez plusieurs fois sur / pour sélectionner le format adaptable au format du signal video et à vos besoins d'affichage.

Dans les illustrations ci-dessous, les parties noires correspondent aux zones inactives et les parties blanches aux zones actives. Les menus à l'écran peuvent être affichés sur ces zones noires non utilisées.

1. 16:9: Met une image à l'échelle afin qu'elle s'affiche au centre de l'écran en respectant un format de 16:9. Cette option est recommandée pour les images auxquelles le format 16:9 est déjà appliqué, telles que les images des téléviseurs haute définition et les DVD en 16:9, ce qui permet de conserver le rapport lors de l'affichage.

1. Réel: L'image est projetée selon sa résolution d'origine, et redimensionnée pour être adaptée à la zone d'affichage. Pour les signaux d'entrée avec de plus faibles résolutions, l'image projetée s'affiche plus petite que si elle était redimensionnée en plein écran. Si nécessaire, vous pouvez régler le zoom ou approcher le projecteur de l'écran pour agrandir la taille de l'image. Après avoir effectué ces réglages, il se peut que vous deviez remettre le projecteur au point.

1. 4:3: Met une image à l'échelle afin qu'elle s'affiche au centre de l'écran en respectant un format de 4:3. Cette option est recommandée pour les images 4:3, telles que les images des écrans d'ordinateur, des téléviseurs à définition standard et des DVD avec un format 4:3, ce qui permet de conserver le format lors de l'affichage.

1. Plein écran : Met une image à l'échelle en taille plein écran (16:10). L'image est projetée pour correspondre à l'écran entier. (EW270U seulement)

Sélection d'un mode d'image

Le projecteur compte plusieurs modes d'image prédéfinis pour vous permettre de choisir le mode le moins adapté à votre environnement d'exploitation et au type d'image du signal d'entrée.

Pour sélectionner le mode souhaité, suivez l'une des procédures suivantes.

• Appuyez plusieurs fois sur la touche MODE/ENTER de la télécommande ou du projecteur jusqu'à sélectionner le mode souhaité.
• Allez au menu IMAGE > Paramètres et appuyez sur / pour sélectionner un mode désiré.

Modes d'image pour différents types de signaux

Voici le choix entre plusieurs modes d'image. Fonction du type de signal.

1. Mode Luminosité max.: Optimise la luminosité de l'image projetée. Ce mode est ajusté aux environnements où une grande luminosité est requise, comme les pièces bien éclairées.
2. Mode Présentation: Conçu pour les présentations. Dans ce mode, la luminosité est accentuée afin de s'adapter aux couleurs des ordinateurs de bureau et portables. Pour les signaux d'entrée vidéo, ce mode est idéal pour les yeux vidéo dans un environnement normalement éclairé.
3. Mode Normal: Permet d'optimiser la pureté des couleurs RVB afin d'obtenir des images naturelles, quelle que soit la luminosité sélectionnée. Il est recommandé pour afficher les photos et pour afficher des applications informatiques graphiques et de dessin de type AutoCAD. Pour les signaux d'entrée vidéo, ce mode est ajusté pour les films et clips vidéo hauts en couleur issus d'appareils photos ou de vidéos numériques.
4. Mode Cinéma: Ce mode est adapté pour les films et clips video hauts en couleur issus d'appareils photos ou de vidéos numériques par l'intermédiaire de l'entrée du PC, pour un meilleur affichage dans les environnements obscurs (peu éclairés). Pour les signaux d'entrée video, ce mode est recommandé pour la projection de films ou de films DVD dans un environnement de home cinema ou de salon obscur (peu éclairé).
5. Mode Util. 1/Mode Util. 2 : Rappelle les paramètres personnalisés en fonction des modes d'image actuellement disponibles. Voir « Configuration du Mode Util. 1/Mode Util. 2 » à la page 29 pour plus d'informations.

Configuration du mode util. 1/mode util. 2

Vous avez le choix entre deux modes définissables par l'utilisateur si les modes d'image disponibles actuellement ne sont pas adaptés à vos besoins. Vous pouvez utiliser l'un des modes d'image (mis à part Mode Util. 1/Mode Util. 2) comme point de départ et personnaliser les paramètres.

Mode Util. 1 est pour les sources PC et Mode Util. 2 est pour les sources VIDEO.

1. Appuyez sur MENU/EXIT pour ouvrir le menu à l'écran.
2. Allez au menu IMAGE > Paramètres.
3. Appuyez sur ▲/▼ pour sélectionner Mode Util. 1 à Mode Util. 2.
4. Appuyez sur ↓ pour sélectionner une option du menu à modifier et ajustez la valeur au moyen de ▲/□. Voir "Réglage précis de la qualité de l'image dans les modes utilisés" ci-dessous pour plus d'informations.
5. Une fois tous les réglages terminés, sélectionnez Enregistrer param. et appuyez sur MODE/ENTER pour stocker les réglages.
6. Le message de confirmation « Paramètres enregistrés » est affiché.

Réglage précis de la qualité de l'image dans les modes utiliser

En fonction du type de signal sélectionné, des fonctions définissables par l'utilisateur sont disponibles lorsque le Mode Util. 1 ou Mode Util. 2 est sélectionné. Vous pouvez ajuster ces fonctions selon vos besoins.

Ajustement de luminosité

Sélectionnez Luminosité dans le menu IMAGE et ajustez les valeurs en appuyant sur / sur le projecteur ou la télécommande.

Plus la valeur est élevée, plus l'image est lumineuse. Inversement, plus elle est faible, plus l'image est sombre. Reglez cette option pour que les zones noires de l'image restent noires et que les détails présents dans les zones sombres restent visibles.

+30

+50

+70

Ajustement de contraste

Sélectionnez Contraste dans le menu IMAGE et ajustez les valeurs en appuyant sur / sur le projecteur ou la télécommande.

Plus la valeur est élevée, plus l'image est contrastée. Utilisez le contraste pour configurer le niveau de blanc après avoir ajusté le paramètre Luminosité, afin d'adapter l'image au type de support que vous souhaitez afficher et à votre environnement.

-30

+30

Ajustement de couleur

Sélectionnez Couleur dans le menu IMAGE et ajustez les valeurs en appuyant sur / sur le projecteur ou la télécommande.

Une valeur inférieure donne des couleurs moins saturées. Si le réglage est trop élevé, les couleurs de l'image seront trop vives, ce qui donne un aspect irréalisé à l'image.

Ajustement de teinte

Sélectionnez Teinte dans le menu IMAGE et ajustez les valeurs en appuyant sur / sur le projecteur ou la télécommande.

Plus la valeur est élevée, plus l'image tire vers le rouge. Plus la valeur est faible, plus l'image tire vers le vert.

Ajustement de netteté

Choisissez Netteté dans le menu IMAGE et ajustez les valeurs en appuyant sur / sur le projecteur ou la télécommande.

Plus la valeur est élevée, plus l'image est nette. Plus la valeur est faible, plus l'image est floue.

Ajustement de brilliantcolor™

Choisissez BrilliantColor™ dans le menu IMAGE et sélectionnez en appuyant sur / sur le projecteur ou la télécommande.

Cette fonction utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité plus élevée tout en offrant des couleurs plus vraies et plus éclatantes dans l'image. Elle permet une augmentation de luminosité de plus 50% dans les images en demi-teintes qui sont communes dans les scènes vidéo et naturelles, pour que le projecteur reproduise les images en couleurs réalistes et vraies. Si vous préférez des images avec cette qualité, Sélectionnez Activ. Si vous n'en avez pas besoin, Sélectionnez Désact.

Activ. est la sélection par défaut et recommandée pour ce projecteur. Quand Désact. est sélectionné, la fonction Température des couleurs n'est pas disponible.

Sélectionner une température des couleurs

Choisissez Température des couleurs dans le menu IMAGE et ajustez les valeurs en appuyant sur / sur le projecteur ou la télécommande.

Les options disponibles pour les paramètres de température de couleurs* varient selon le type de signal sélectionné.

1. T1 : Avec la température de couleurs la plus élevée, T1 donne à l'image une teinte plus bleutée que les autres réglages.
2. T2: Le blanc des images tire vers le bleu.
3. T3: Préserve la couleur normale des blancs.
4. T4: Le blanc des images tire vers le rouge.

Beaucoup de teintes sont considérées comme des blancs pour une multitude de raisons. La température des couleurs est un moyen courant de représenter la couleur blanche. Une couleur blanche avec une faible température des couleurs semble tirer vers le rouge. Par contre, une couleur blanche dont la température des couleurs est élevée tire davantage vers le bleu.

Gestion couleur 3D

Dans la plupart des installations, la gestion des couleurs ne sera pas nécessaire, telles que dans une salle de classe, une salle de réunion ou dans les situations où les lumières restent allumées, ou lorsque les fenêtres laissent rentrer la lumière dans la pièce.

La gestion des couleurs ne devrait être considérée que dans les installations permanentes avec des niveaux d'éclairage contrôlés, telles que les salles de conseil, les amphithéâtres ou les salles de cinéma à la maison. La gestion des couleurs fournit un ajustement précis des couleurs pour permettre une meilleure reproduction des couleurs, si nécessaire.

Une gestion des couleurs appropriée ne peut être obtenue que dans des conditions d'affichage contrôlées et reproductibles. Il est nécessaire d'utiliser un colorimètre (appareil de mesure de la coloration) et de fournir un groupe d'images source appropriées pour mesurer la reproduction des couleurs. Ces outils ne sont pas fournis avec le projecteur. Cependant, le vendeur de votre projecteur devrait pouvoir vous guider ou éventuellement peut avoir un installateur professionnel expérimenté.

La gestion des couleurs fournit six groupes de couleurs (RVBCMJ) à ajuster. Lorsque vous sélectionnez chaque couleur, vous pouvez ajuster sa plage et sa saturation en fonction de vos préférences.

Si vous avez acheté un disque de test contenant différents modèles de test des couleurs, il peut être utilisé pour contrôler la présentation des couleurs sur les moniteurs, les téléviseurs, les projecteurs, etc. Vous pouvez projeter une des images du disque sur l'écran et accéder au menu Gestion couleur 3D pour effectuer les ajustements.

1. Allez au menu IMAGE et choisissez Gestion couleur 3D.
2. Appuyez sur MODE/ENTER et la page Gestion couleur 3D est affichée.
3. Choisissez Couleur primaire et appuyez sur / pour sélectionner une couleur parmi Rouge, Vert, Bleu, Cyan, Magenta ou Jaune.
4. Appuyez pour CHOISIR Nuance et appuyez sur / pour sélectionner sa plage. Une augmentation des valeurs donnera des couleurs composées d'une plus grande proportion des deux couleurs adjacentes.

Veuillez vous reporter à l'illustration à droite pour connaître l'interrelation des couleurs.

Par exemple, si vous sélectionnez Rouge et réglez sa valeur sur 0, seul le rouge pur de l'image projetée sera sélectionné. L'augmentation des valeurs inclura le rouge proche du jaune et le rouge proche du magenta.

1. Appuyez sur pour CHOISIR Saturation et ajustez ses valeurs selon vos préférences en appuyant sur /. Chaque ajustement apporté se reflétera immédiatement dans l'image.

Par exemple, si vous sélectionnez Rouge et réglez sa valeur sur 0, seule la saturation du rouge pur sera affectée.

1. Appuyez pour CHOISIR Gain et ajustez ses valeurs selon vos pré électionnée sera affecté. Chaque ajustement apporté se reflétera immédiatement dans l'image.
2. Répétez les étapes 3 à 6 pour les autres ajustements des couleurs.
3. Assurez-vous d'avoir effectué tous les ajustements souhaités.
4. Appuyez sur MENU/EXIT pour quitter et enregistrer les paramètres.

Saturation est la quantité de cette couleur dans une image vidéo. Une valeur inférieure donne des couleurs moins saturées; une valeur de « 0 » supprime cette couleur complètement de l'image. Si la saturation est trop élevée, cette couleur sera trop vive et irréalisée.

Utiliser écran mural

Lorsque vous projetez sur une surface colorées, telle qu'un mur peint qui peut ne pas être blanc, la fonction Écran mural peut aider à corriger la couleur de l'image projetée pour éviter des différences de couleur possibles entre l'image source et l'image projetée.

Pour utiliser cette fonction, accédez au menu AFFICHAGE > Écran mural et appuyez sur / pour sélectionner une couleur la plus proche de la surface de projection. Vous pouvez choisir parmi plusieurs couleurs recalibrées : Jaune clair, Rose, Vert clair, Bleu et Tableau noir.

Réglage du minuteur de présentation

Le minuteur de présentation permet d'indiquer à l'écran la durée d'une présentation afin de vous permettre de maîtriser vos temps. Suivez les étapes ci-dessous pour utiliser cette fonction:

1. Appuyez sur TIMER SET UP sur la télécommande ou allez au menu CONFIG. SYSTème : de base > Minuteur de présentation et appuyez sur MODE/ENTER pour afficher la page Minuteur de présentation.
2. Appuyez sur ▽ pour désir Intervalle du minuteur et decide l'intervalle du minuteur en appuyant sur ▲/▼. Le délambda peut être compris entre 1 et 5 minutes par paliers de 1 minute et entre 5 et 240 minutes par paliers de 5 minutes.

Si le minuteur est déjà activé, il redémarrera à chaque fois que vous redéfinissez l'intervalle du minuteur.

1. Appuyez sur pour CHOISIR AFFICHAGE du compteur et choisissez si vous souhaitez afficher le minuteur à l'écran en appuyant sur /

Sélection	Description
Toujours	Affiche le minuteur à l'écran pendant toute la durée de la presentation.
1 min/2 min/3 min	Affiche le minuteur à l'écran durant la dernière ou les 2 ou 3 dernières minute(s).
Jamais	Masque le minuteur pendant toute la durée de la presentation.

1. Appuyez sur pour désir Position du minuteur et définissez la position du minuteur en appuyant sur /.

1. Appuyez sur pour désir Mode de calcul du minuteur et définissez le mode de calcul du minuteur en appuyant sur /.

Sélection	Description
Vers l'avant	Avance en augmentant de 0 à l'houre prédéfinie.
Vers l'arrête	Décroit en comptant à rebours de l'houre prédéfinie à 0.

1. Appuyez sur pour désir Fonction de rappel sonore et decidez si vous souhaitez activer la fonction de rappel sonore en appuyant sur /. Si vous Sélectionnéz Activ., un double bip sera entendu aux 30 dernières secondes vers l'arrête ou l'avant, et un triple bip sera émis lorsque le minuteur expire.
2. Pour activer le minuteur de présentation, appuyez sur et appuyez sur / pour sélectionner Activ. et appuyez sur MODE/ENTER.
3. Un message de confirmation est affiché. Choisissez Oui et appuyez MODE/ENTER pour confirmer. Le message « Le minuteur est activé » apparait à l'écran. Le compte débute lorsque le minuteur est activé.

Si vous changez de signal d'entrée ou appuyez AUTO quand le minuteur est activé, le minuteur sera arrêté.

Pour annuler le minuteur, procédez comme suit.

1. Retournez à la page Minuteur de présentation.
2. Appuyez sur et appuyez sur / pour désir Désact. et appuyez sur MODE/ENTER. Un message de confirmation est affiché.
3. Choisissez Oui et appuyez MODE/ENTER pour confirmer. Le message « Le minuteur est désactivé » apparait à l'écran.

Comment utiliser le bouton TIMER on?

TIMER ON est une touche multifonction.

Si vous appuyez sur cette touche alors que le minuteur de présentation est désactivé, un message de confirmation s'affiche. Vous pouvez décider d'activer ou non le minuteur en suivant les instructions à l'écran. Si vous appuyez sur cette touche alors que le minuteur est déjà activé, un message de confirmation s'affiche. Vous pouvez décider de redémarrer, de continuer ou de désactiver le minuteur en suivant les instructions à l'écran.

Masquage de l'image

Pour attirer l'attention du public sur le présentateur, vous pouvez utiliser BLANK sur le projecteur ou la télécommande pour masquer l'image à l'écran. Pour restaurer l'image, appuyez sur n'importe quelle touche du projecteur ou de la télécommande. Lorsque l'image est masquée, le message « BLANK » s'affiche dans le coin inférieur droit de l'écran.

Vous pouvez définir un délai dans le menu CONFIG. SYSTème : de base > Minuteur d'inactivité pour permettre au projecteur de renvoyer l'image automatiquement après une période pendant laquelle aucune action n'est effectuée sur l'écran vide.

Notez qu'une fois que vous avez appuyé sur BLANK, le projecteur passe automatiquement en mode Bas. Évitez de placer des objets devant l'objet de projection lorsque le projecteur est en cours d'utilisation car ils risqueraient de se déformer en raison de la chaleur ou de provoquer un incendie.

Touches de contrôle du verrouillage

Avec le verrouillage des touches du projecteur, vous pouvez éviter que les paramètres de votre projecteur soient modifiés accidentellement (par des enfants, par exemple). Lorsque Verr. touches panneau est activé, aucune touche du projecteur ne fonctionnera à l'exception de ♂ Alimentation.

1. Appuyez sur le projecteur ou la télécommande ou allez au menu CONFIG. SYSTÉME : de base > Verr. touches panneau, et sélectionnez Activ. en appuyant sur / sur le projecteur ou la télécommande.
2. Un message de confirmation est affiché. Sélectionnez Oui pour confirmer. Pour annuler le verrouillage des touches du panneau, appuyez sur n'importe quelle touche du projecteur pour afficher l'avertissement du verrouillage des touches du panneau. L'avertissement étant affiché, appuyez sur le bouton du projecteur ou de la télécommande. (Maintenez enfoncée la touche sur le proje

Voupez également utiliser la télécommande pour acceder à CONFIG. SYSTÉME : de base > Verr. touches panneau et appuyer sur / pour sélectionner Désact.

Lorsque le verrouillage des touches du panneau est activé, les touches de la télécommande peuvent toujours être utilisées. Si vous appuyez ① Alimentation pour éteindre le projecteur sans désactiver le verrouillage des touches du panneau, celui-ci sera always activé lors de la prochaine mise sous tension du projecteur.

Arrêt sur image

Appuyez sur FREEZE sur la télécommande pour figer l'image. Le mot « FREEZE » sera affiché dans le coin supérieur gauche de l'écran. Pour annuler la fonction, appuyez sur n'importe quelle touche du projecteur ou de la télécommande.

Même si l'image est figée à l'écran, la lecture des images se poursuit sur le magnétoscope ou autre appareil. Si les appareils connectés ont une sortie audio active, vous entendez toujours le son même lorsque l'image est figée.

Ne gardez pas l'affichage d'une image fixe pendant une longue période de temps, car les images rémanentes peuvent s'attarder sur l'écran.

Réglage du son

Les réglages du son effectués comme suit auront effet sur le haut-parleur du projecteur. Assurez-vous d'avoir établi les connexions appropriées à l'entrée audio du projecteur. Voir « Connexion » à la page 16 pour la connexion de l'entrée audio.

Déactualisation du son

Pour désactiver temporairement le son :

1. Appuyez sur MENU/EXIT, puis appuyez sur / jusqu'au besoin du menu CONFIG. SYSTème : avancée.
2. Appuyez sur pour CHOISIR Param. audio et appuyez sur MODE/ENTER. La page Param. audio est affichée.
3. Sélectionnez Muet et appuyez / pour sélectionner Activ.

Réglage du niveau sonore

Pour régler le niveau du son, appuyez sur VOLUME +/- sur la télécommande, ou :

1. Répétez les étapes 1-2 ci-dessus.
2. Appuyez sur pour désirer Volume et appuyez sur / pour sélectionner un niveau sonore souhaité.

La sélection de Activ. active la fonction. Le projecteur peut transmettre un signal d'entrée audio quand il est en mode veille et la prise d'entrée audio et de sortie audio est correctement connectée aux appareils.

Lorsque le projecteur se met en mode veille, le son sera interrompu brièvement. Ce n'est pas un dysfonctionnement du produit.

Personnalisation de l'affichage des menus du projecteur

Les menus à l'écran peuvent être paramétrés selon vos besoins. Les paramètres suivants n'affectent en aucun cas les paramètres de projection, le fonctionnement ou les performances du projecteur.

Durée aff. des menus dans le menu CONFIG. SYSTÉME: avancée > Régliages des menus détermine le temps d'attente avant la désactivation de l'affichage du menu à l'écran lorsque vous n'actionnez aucune touche. Ce temps d'attente est compris entre 5 et 30 secondes (par paliers de 5 secondes). Utilisez / pour sélectionner le délai qui convient. - Position des menus dans le menu CONFIG. SYSTÈME : avancée > Réglages des menus détermine la position du menu à l'écran dans cinq emplacements. Utilisez / pour sélectionner la position qui convient. - Langue dans le menu CONFIG. SYSTÉME : de base déterminée la langue des menus OSD. Utilisez / pour sélectionner la langue qui convient. - Écran d'accueil dans le menu CONFIG. SYSTÈME : de base sélectionné le logo à afficher lors de la phase de démarrage du projecteur. Utilisé / pour sélectionner un écran.

Arrêt du projecteur

1. Appuyez sur Alimentation et un message de confirmation s'affiche. Si vous n'y répondez pas en quelques secondes, le message disparaît.
2. Appuyez une seconde fois sur le bouton Alimentation. Le POWER (Voyant de l'alimentation) clignote en orange, la lampe s'éteint et les ventilateurs continuent à tourner pendant environ 90 secondes pour refroidir le projecteur.
3. Une fois le processus de refroidissement terminé, le POWER (Voyant de l'alimentation) est orange continu et les ventilateurs s'arrêtent.
4. Débranche le cordon d'alimentation de la prise murale si vous ne comptez pas utiliser le projecteur pendant longtemps.

Le projecteur ne peut pas être utilisé tant que le cycle de refroidissement n'est pas terminé, et ce, afin de protéger la lampe.

Pour réduire le temps de refroidissement, vous pouvez également activer la fonction Refroidissement rapide. Voir « Refroidissement rapide » à la page 46 pour plus d'informations. - Ne débranchez pas le cordon d'alimentation avant que la mise hors tension du projecteur soit totalement terminée, ni pendant la procédure de refroidissement du projecteur (90 secondes).

Si le projecteur n'est pas éteint correctement, les ventilateurs se mettront à tourner pendant quelques minutes pour refroidir la lampe lors du redémarrage du projecteur. Appuyez à nouveau sur Alimentation pour démarrer le projecteur une fois les ventilateurs arrêtés et le POWER (Voyant de l'alimentation) devenu orange.

Mise hors tension directe

1. Le cordon d'alimentation secteur peut être retiré quand le projecteur est allumé. Pour protéger la lampe, attendez environ 10 minutes avant de redémarrer le projecteur. (Quand vous essayez de redémarrer le projecteur, les ventilateurs peuvent fonctionner pendant quelques minutes pour refroidir. Dans ces cas, appuyez à nouveau sur ① Alimentation pour démarrer le projecteur une fois les ventilateurs arrêtés et le POWER (Voyant de l'alimentation) devenu orange.)
2. Pour protéger la lampe, n'arrêtez pas le projecteur pendant que le POWER (Voyant de l'alimentation) clignote en vert après que la lampe s'allume.
3. Avant d'arrêter le projecteur, assurez-vous de fermer l'écran du menu. Si vous arrêtiez le projecteur sans fermer le menu, les données des paramètres du menu ne seraient pas enregistrées.
4. Si vous arrêtez le projecteur tout en contrôlant le projecteur en utilisant la fonction de réseau, l'application logicielle telle que e-Control™ peut échouer. Dans ce cas, fermez d'abord l'application logicielle. Une fois la connexion entre le projecteur et l'ordinateur rétablie, initialisez le logiciel à nouveau.

Regarder du contenu 3D

Vous pouvez profiter de contenu 3D avec ce projecteur.

Afin de regarder le contenu 3D, vous devez avoir les éléments suivants :

1. Contenus vidéo 3D à série de champ
2. Lunettes à obturation électronique actives DLP Link

(Séquence de champ : Le système qui affiche alternativement l'image pour l'œil gauche et l'œil droit.)

Format d'image 3D
Inversion de page (Séquence de champ)	Côte à côte		Haut et bas	Damier
	L	R	L	L R L R L R L R L
			R	L R L R L R L R L
				L R L R L R L R L
				R L R L R L R L R L
Pris en charge	Non pris en charge		Non pris en charge	Non pris en charge

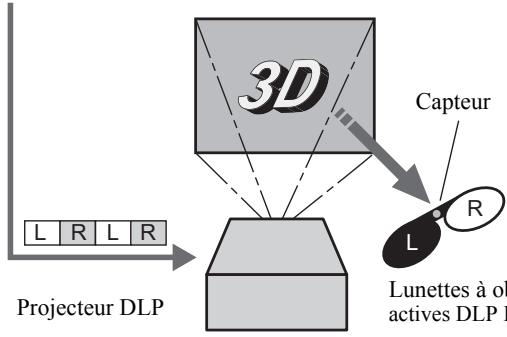

Le minutage de l'obturation des lunettes à obturation est contrôlé en étant synchronisé avec la permutation de l'image 3D droite et gauche qui est détectée par le capteur des lunettes.

Lunettes à obturation électronique actives DLP Link

Lisez du contenu vidéo 3D à séquence de champ sur un ordinateur ou lecteur de DVD, puis connectez le câble au projecteur.

Allez au menu AFFICHAGE, puis régalez l'option 3D sur Actif.

Mettez les lunettes à obturation électronique pour regarder le contenu.

Si le contenu n'est pas projeté correctement, allez au menu AFFICHAGE, et changez l'ordre du réglage de l'image sur Sync 3D.

• Regardez le contenu en face de l'écran, pas trop de côte. Si vous regardez l'écran trop de côte, vous pourrez ne pas être en mesure de voir le contenu 3D correctement. Si vous ne voyez pas le contenu 3D correctement, vérifiez si les lunettes à obturation électronique sont allumées ou suffisamment chargées. Voir le manuel d'instruction des lunettes à obturation électronique pour plus d'informations.
• Avec l'option 3D réglée sur Activ., le contenu affiché sur le projecteur apparait plus souvent. C'est normal et ne signifie pas que le projecteur ne fonctionne pas correctement. Avec l'option 3D réglée sur Activ., les parties noires de l'image deviennent un peu plus brillantes. C'est normal et ne signifie pas que le projecteur ne fonctionne pas correctement. Les fonctionnalités suivantes ne peuvent pas être utilisées lors de l'affichage du contenu 3D sur le projecteur :

Magnify Paramètre Luminosité Contraste Couleur Teinte Netteté BrilliantColorTM - Température des couleurs Gestion couleur 3D

Il se peut que l'image ne soit pas suffisamment en 3D parce que le cadre, comme un éclairage fluorescent, peut produire une perte de synchronisme des lunettes.

L'image 3D peut ne pas apparaître sur l'écran en fonction de la performance du PC, comme la carte graphique, la mémoire ou le processeur. Les signaux dans le tableau ci-dessous peuvent être affichés lors de l'affichage du contenu 3D avec le projecteur. Si un signal différent est fourni, le projecteur n'affiche aucun contenu 3D, même avec l'option 3D réglée sur Activ. dans le menu AFFICHAGE.

Mode	Résolution (H x V)	Fréquence horizontal (Hz)	Fréquence verticale (Hz)
TV60, 480i (525i)	-	15,73	59,94
VGA60	640 x 480	31,47	59,94
VGA120	640 x 480	61,91	119,52
SVGA60	800 x 600	37,88	60,32
SVGA120	800 x 600	76,30	119,97
SVGA120	800 x 600	77,43	119,85
XGA60	1024 x 768	48,36	60,00
XGA120	1024 x 768	97,55	119,99
WXGA60(EW270U seulement)	1280 x 800	49,70	59,81
WXGA120(EW270UONLY)	1280 x 800	101,56	119,91

Si le DVD est géré par les signaux 480p, l'image 3D peut ne pas être affichée correctement en fonction du lecteur de DVD. Si l'image 3D est projetée sur l'écran en 120Hz, l'image peut ne pas apparaître sur l'écran selon le logiciel de lecteur de DVD.

Notes sur le danger pour la santé publique lors du visionnage d'une image 3D

• Arrêtez de regarder l'image 3D si vous ressentez de la fatigue ou un inconfort.
• Arrêtez de regarder l'image 3D si vous voyez une image doublement-floue, ou si vous ne pouvez pas voir l'image stéré
• Un patient photosensible
• Un patient avec une maladie cardiaque
• Une personne en mauvaise condition physique
• Une personne ensommeillée
• Une personne très fatiguable - Une personnevre
• Les enfants

Avec une connexion de câble réseau appropriée et des paramètres de configuration réseau, vous pouvez faire fonctionner le projecteur depuis un ordinateur avec un navigateur Web quand l'ordinateur et le projecteur sont correctement connectés au même réseau local.

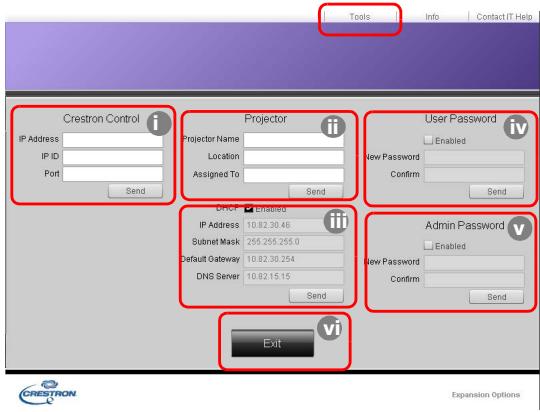

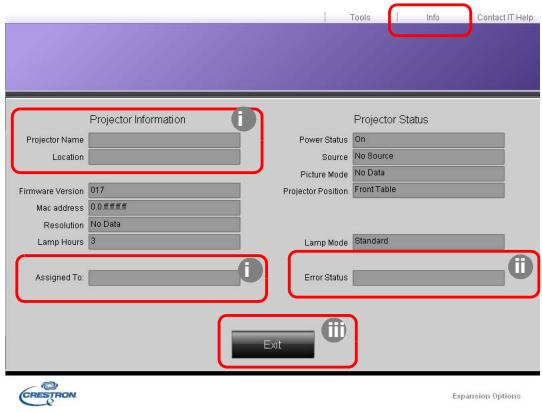

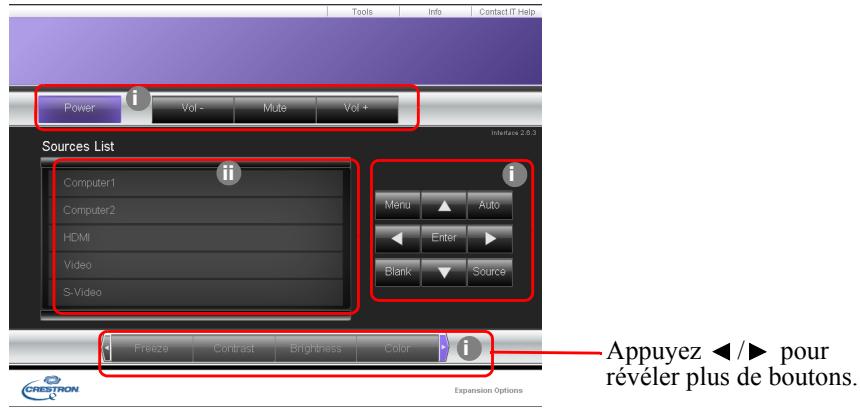

Ce projecteur prend en charge le logiciel Crestron.

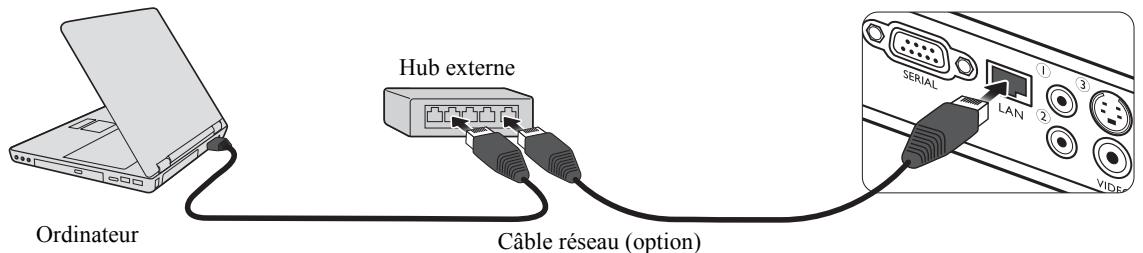

Un exemple de connexion du projecteur à l'ordinateur.

Cable réseau (option)

(100BASE-TX ou 10BASE-T devrait être pris en charge.)

Lorsque vous utilisez un hub externe ou un routeur, utilisez un câble de catégorie 5 droit. (Un câble croisé peut être utilisé avec certains hubs et routeurs. Voir la documentation appropriée pour plus d'informations.)

• Ne touchez pas les parties métalliques du connecteur réseau et du câble réseau parce que de l'électricité statique peut être libérée de votre corps, causant des dommages au projecteur.

Configurer les paramètres de contrôle réseau

Si vous êtes dans un environnement DHCP :

1. Assurez-vous que le projecteur et votre ordinateur sont correctement connectés au même réseau local.
2. Appuyez sur MENU/EXIT, puis appuyez sur / jusqu'à la sélection du menu CONFIG. SYSTÈME : avancée.
3. Appuyez sur pour sélectionner Paramètres de contrôle réseau et appuyez sur MODE/ENTER. La page Paramètres de contrôle réseau est affichée.
4. Appuyez pour choisir Contrôle par et appuyez / pour sélectionner LAN.
5. Appuyez pour besoinir DHCP et appuyez / pour sélectionner Activ.
6. Appuyez sur pour sélectionner Appliquer et appuyez sur MODE/ENTER.
7. Veuillez attendre environ 15 à 20 secondes, puis accédez à la page Paramètres de contrôle réseau à nouveau.
8. Les réglages Adresse IP, Masque de sous-réseau, Passerelle par défaut, et Serveur DNS s'afficheront. Notez l'adresse IP affichée à la ligne Adresse IP.

Si l'Adresse IP n'apparait toujours pas, contactez votre administrateur réseau. Si les cables réseau ne sont pas correctement connectés, les réglages Adresse IP, Masque de sous-réseau, Passerelle par défaut et Serveur DNS afficheront 0.0.0.0. Assurez-vous que les cables réseau sont correctement connectés et effectuez la procédure ci-dessous à nouveau.

Si vous êtes dans un environnement non-dhcp :

1. Répétez les étapes 1-4 ci-dessus.
2. Appuyez pour choisir DHCP et appuyez / pour sélectionner Désact.
3. Contactez votre administrateur réseau pour des informations sur les paramètres Adresse IP, Masque de sous-réseau, Passerelle par défaut, et Serveur DNS.
4. Appuyez pour sélectionner l'élément que vous souhaitez modifier et appuyez MODE/ENTER.
5. Appuyez / pour déplacer le curseur puis appuyez / pour entrer la valeur.
6. Pour enregistrer le réglage, appuyez MODE/ENTER. Si vous ne pouvez pas enregistrer le paramètre, appuyez sur MENU/EXIT.
7. Appuyez sur pour sélectionner Appliquer et appuyez sur MODE/ENTER.

Si les câbles réseau ne sont pas correctement connectés, les réglages Adresse IP, Masque de sous-réseau, Passerelle par défaut et Serveur DNS afficheront 0.0.0.0. Assurez-vous que les câbles réseau sont correctement connectés et effectuez la procédure ci-dessous à nouveau.

Contrôler le projecteur à distance via un navigateur web (e-Control™)

Lorsque vous avez l'adresse IP pour le projecteur et que le projecteur est allumé ou en état de veille, vous pouvez utiliser n'importe quel ordinateur qui est sur le même réseau local pour contrôler le projecteur.

Pour utiliser cette fonction, Adobe Flash Player doit être installé sur votre ordinateur. Veuillez télécharger Adobe Flash Player depuis le site Web Adobe Systems Incorporated.

1. Entrez l'adresse du projecteur dans la barre d'adresse de votre navigateur et appuyez ENTER. (par exemple, http://192.168.0.146)

Lors de l'utilisation d'un navigateur « opera », ajoutez « /index.html » après l'adresse IP. (par exemple, http://192.168.0.146/index.html)

1. La page d'utilisation en réseau à distance est affichée. Cette page permet d'utiliser le projecteur comme si vous utilisiez la télécommande ou le tableau de commande sur le projecteur.

Ces boutons fonctionnent de la même manière que ceux sur les menus à l'écran ou la télécommande. Voir « 2. Menu IMAGE » à la page 45 et « Télécommande » à la page 9 pour plus d'informations. ii. Pour changer de signal d'entrée, cliquez sur le signal souhaité.

1. La page Outils permet de gérer le projecteur, de configurer les paramètres de contrôle réseau et l'accès sécurisé de l'utilisation en réseau à distance sur ce projecteur.

i. Lors de l'utilisation du système de contrôle Crestron, veuillez consulter le manuel d'utilisation du système de contrôle Crestron pour des informations de configuration. ii. Vous pouvez nommer le projecteur, et garder en mémoire son emplacement et la personne qui en la charge. Cette colonne permet un maximum de 32 caractères mono-octet.

iii. Vous pouvez ajuster les Paramètres de contrôle réseau. iv. Une fois définis, l'accès à la page d'utilisation en réseau à distance sur ce projecteur est protégé par mot de passe. Pour activer cette fonction, cochez la case devant « Activer » et saisissez le mot de passe souhaité dans la colonne Nouveau mot de passe, puis confirmez le nouveau mot de passe en entrant à nouveau le nouveau mot de passe dans la colonne Confirmer. Pour désactiver la protection par mot de passe, décochez la case. v. Une fois définis, l'accès à la page Outils est protégé par mot de passe. Consultez l'étape iv pour savoir comment utiliser la fonction du mot de passe.

• Après avoir effectué les ajustements, appuyez sur le bouton Envoyer et les données seront enregistrées dans le projecteur.

Une fois le mot de passe défini, le bouton Déconnexion s'affichera à côté du bouton Outils. Notez le mot de passe choisi à l'avance ou immédiatement après son entrée de manière à pouvoir le retrouver facilement. Si vous oubliez le mot de passe, vous ne pourrez plus vous connecter. Le logiciel est disponible en anglais. Lorsque DHCP est activé, il y a une possibilité d'arrêt de la connexion des pages Web. Si cela se produit, veuillez vérifier la nouvelle adresse IP du projecteur et entrez la nouvelle adresse pour vous connecter à nouveau.

vi. Appuyez Exit (Quitter) pour retourner à la page d'utilisation en réseau à distance.

1. La page des infos affiche les informations et l'état de ce projecteur.

i. Les informations entrées dans la page Outils seront affichées ici et ces colonnes sont vides quand vous utilisez e-Control™ pour la première fois. ii. Lorsque le projecteur est dans des conditions anormales, les informations suivantes s'affichent.

Lorsque le projecteur est dans des conditions normales ou dans toutes conditions anormales autres que celles mentionnées ci-dessous, la colonne Etat d'erreur sera vide.

État d'erreur	Description
3 : Panne de la lampe	La lampe ne s'allume pas ou s'éteint pendant le fonctionnement.
3 : Température excessive	La température du projecteur est trop élevé ou ne peut pas être détectée.
3: Verrouillage du ventilateur	La vitesse de rotation du ventilateur ne peut pas être définie ou détectée.
1 : Temps d'utilisation de la lampe dépassée	La lampe est always utilisée après l'affichage des messages d'advertissement de la lampe.

(3 = Erreur, 1 = vis)

iii. Appuyez Exit (Quitter) pour retourner à la page d'utilisation en réseau à distance.

1. Après avoir appuyé le bouton « Contact IT Help (Contacter l'aide informatique) », la fenêtre SERVICE D'ASSISTANCE apparait dans le coin supérieur droit. Vous pourrez envoyer des messages au logiciel RoomView™ qui est connecté au même réseau local.

Pour plus d'informations, visitez http://www.crestron.com et www.crestron.com/getroomview.

Comment utiliser les fonctions réseau

Lors de la connexion d'un ordinateur et du projecteur avec un réseau local, configurez les deux adresses IP dans le même groupe réseau. - Configurez CONFIG IP correctement. Si les paramètres ne sont pas corrects, la communication peut être indisponible. Pour les détails, consultez l'administrateur réseau. - Quand Contrôle par dans le menu CONFIG. SYSTème : avancée > Paramètres de contrôle réseau est réglé sur RS-232C, la fonction Paramètres de contrôle réseau n'est pas disponible.

Glossaire

Pour plus de détails sur le glossaire ci-dessous, consultez un livre technique disponible dans le commerce.

Terme	Description
DHCP	Abréviation de Dynamic Host Configuration Protocol. Ce protocole assigne automatiquement des Adresse IP aux péripériques réseau.
Adresse IP	Adresse numérique pour identifier les ordinateurs en réseau.
Masque de sous-réseau	Une valeur numérique pour définit le nombre de bits utilisés pour une adresse réseau d'un réseau divisé (ou sous-réseau) dans une Adresse IP.
Passerelle par défaut	Un serveur (ou routeur) pour communiquer sur des réseaux (sous-réseaux) qui sont divisés par Masque de sous-réseau.
Adresse MAC	Abréviation de Media Access Control Address. L'adresse MAC est un numéro d'identification unique attribué à chaque carte réseau. Et ceci est basé sur quelles données sont envoyées et reçues entre les cartes réseau.

Notez que les menus à l'écran varient en fonction du type de signal sélectionné.

Système de menus

Menu principal	Sous-menu		Options
1. AFFICHAGE	Écran mural		Désact./Jaune clair/Rose/Vert clair/Bleu/Tableau noir
	Format		Auto/Réal/Plein (EW270U seulement)/4:3/16:9
	Trapèze
	Position
	Phase
	Taille H
	Magnify
	3D		Activ./Désact.
	Sync 3D		1/2
2. IMAGE	Paramètre		Luminosité max./Présentation/Normal/Cinéma/Mode Util. 1/Mode Util. 2
	Luminosite
	Contraste
	Couleur
	Teinte
	Netteté
	BrilliantColorTM		Activ./Désact.
	Température des couleurs		T1/T2/T3/T4
	Gestion couleur 3D	Couleur primaire	R/V/B/C/M/J
		Nuance
		Saturation
		Gain
	Enregistrer param.
3. SOURCE	Recherche auto rapide		Activ./Désact.
	Transfert d'espace colorimétrique		RGB/YUV/Auto
4. CONFIG.SYSTème : de base	Minuteur de représentation	Intervalle du minuteur	1 à 240 minutes
		Affichage du compteur	Toujours/1 min/2 min/3 min/Jamais
		Position du minuteur	Coin sup. Gauche/coin inf. gauche/coin sup. Droit/coin inf. Droit
		Mode de calcul du minuteur	Vers l'arrête/Vers l'avant
		Fonction de rappel sonore	Activ./Désact.
		Activ./Désact.
	Langue		English / Français / Deutsch/Italiano /spanol /python/繁體中文/简体中文/日本語/한국어/Svenska/Türkçé/Česīna/Portuguès/Türn / Polski/Magyar/الله抗衡
4. CONFIG. SYSTÈME : de base	Position du projecteur		Sol avant/Sol arrêté/Plafond arr./ Plafond avant
	Alim. auto. désact.		Désactiver/5 min/10 min/15 min/20 min/ 25 min/30 min
	Minuteur d'inactivité		Désactiver/5 min/10 min/15 min/20 min/ 25 min/30 min
	Verr. touches panneau		Activ./Désact.
	Contrôleur du minuteur		Désactiver/30 min/1 h/2 h/3 h/4 h/8 h/12 h
	Écran d'accueil		Noir/Bleu/MITSUBISHI
5. CONFIG. SYSTÈME : avancée	Refroidissement rapide		Activ./Désact.
	Param. audio	Muet	Activ./Désact.
		Volume
		Salida de audio en espera	Activ./Désact.
	Sortie veille moniteur		Désact./Activ.
	Réglages des menus	Durée aff. des menus	5 sec/10 sec/15 sec/20 sec/25 sec/30 sec
		Position des menus	Centre/Coin sup. gauche/Coin sup. droit/Coin inf. droit/Coin inf. gauche
	Param. lampe	Mode lampe	Standard/Bas
		Réinit. compteur lampe
		Équivalent heures lampe
	Param. de sécurité	Modifier MP
		Verrou alimentation	Activ./Désact.
	Sous-titrage	Activier Ss-tit. codé	Activ./Désact.
		Version Ss-tit.	SS-T1/SS-T2/SS-T3/SS-T4
	Paramètres de contrôle réseau	Contrôle par	RS-232C/LAN
		DHCP	Activ./Désact.
		Adresse IP
		Masque de sous-résseau
		Passerelle par défaut
		Serveur DNS
		Appliquer
	Rétablit tous les param.
6. INFORMATIONIS	État système actuel		Source Paramètre Résolution Système de couleurs Équivalent heures lampe

Notez que les options des menus sont disponibles lorsque le projecteur détecte au moins un signal valide. S'il n'y a pas d'équipement connecté au projecteur ou qu'aucun signal n'est détecté, seules certaines options sont accessibles.

Description de chaque menu

FONCTION		DESCRIPTION
Écran mural		Corrige la couleur de l'image projetée si le support de projection n'est pas blanc. Voir « Utiliser Écran mural » à la page 31 pour plus d'informations.
Format		Quatre options permettent de définir le format de l'image en fonction de votre source de signal d'entrée. Voir « Sélection du format » à la page 27 pour plus d'informations.
Trapèze		Corrige la distorsion trapézoidale. Voir « Correction trapézoidale » à la page 25 pour plus d'informations.
Position		Affiche la page de réglage de la position. Pour déplacer l'image projetée, utilisez les touches flèchées. Les valeurs indiquées dans la partie inférieure de la page changent à chaque fois que vous appuyez sur une touche jusqu'à ce qu'elles attaignent leur maximum ou minimum.
Phase		Ajuste la phase de l'horloge pour réduire la distorsion de l'image.
Taille H		Règle la largeur horizontale de l'image.
Magnify		Agrandit ou réduit l'image projetée. Voir « Agrandir et rechercher des détails » à la page 26 pour plus d'informations.
3D		Ce projecteur compte une fonction 3D qui vous permet d'appréciencer les films, les vidés et les événements sportifs en 3D, d'une manière plus réalisée en représentant la profondeur des images. Une paire de lunettes 3D est nécessaire pour afficher les images en 3D. Voir « Regarder du contenu 3D » à la page 36 pour plus d'informations.
Sync 3D		Lorsque vous constatez l'inversion de la profondeur de l'image, activez cette fonction pour corriger le problème.
FONCTION		DESCRIPTION
2. Menu IMAGE	Paramètre	Les modes d'image prédéfinis vous permettent d'optimiser le réglage de l' image en fonction du type de programme que vous souhaitez projeter.Voir « Sélection d'un mode d'image » à la page 29 pour plus d'informations.
	Luminosité	Régle la luminosité de l' image.Voir « Ajustement de Luminosité » à la page 30 pour plus d'informations.
	Contraste	Ajuste la gradation entre les zones sombres et claires de l' image.Voir « Ajustement de Contraste » à la page 30 pour plus d'informations.
	Couleur	Ajuste le niveau de saturation des couleurs (c'est-à-dire la quantité de chaque couleur dans une image video). Voir « Ajustement de Couleur » à la page 30 pour plus d'informations.
	Teinte	Régle les teintes des couleurs rouge et verte de l' image.Voir « Ajustement de Teinte » à la page 30 pour plus d'informations.La fonction n'est disponible que lorsque Video ou S-Video avec le système NTSC est utilisé.
	Netteté	Ajuste l' image pour qu'elle s'affiche de façon plus nette ou plus floue.Voir « Ajustement de Netteté » à la page 30 pour plus d'informations.
	BrilliantColorTM	Ajuste le niveau de blanc tout en conservant la presentation correcte des couleurs. Voir « Ajustement de BrilliantColorTM » à la page 30 pour plus d'informations.
	Température des couleurs	Voir « Sélectionner une Température des couleurs » à la page 30 pour plus d'informations.
	Gestion couleur 3D	Voir « Gestion couleur 3D » à la page 31 pour plus d'informations.
	Enregistrer param.	Enregistrre les paramètres pour le Mode Util. 1 ou Mode Util. 2.
SOURCE	Recherche auto rapide	Voir « Changement de signal d'entrée » à la page 24 pour plus d'informations.
	Transfert d'espace colorimétrique	Voir « Modification de l'espace couleur » à la page 24 pour plus d'informations.
4. Menu CONFIG. SYSTEME: de base	Minuteur de presentation	Permet de rappeler auprésentateur la durée de la presentation afin qu'il puisse la respecter. Voir « Réglage du minuteur de presentation » à la page 32 pour plus d'informations.
	Langue	Régle la langue des menus à l'écran. Voir « Utilisation des menus » à la page 22 pour plus d'informations.
	Position du projeteur	Voir « Choix de l'emplacement » à la page 11 pour plus d'informations.
	Alim. auto. désact.	Permet au projeteur de s'éteindre automatiquement si aucun signal d'entrée n'est dédicté après un certain temps. Voir « Paramètre Alim. auto. désact. » à la page 49 pour plus d'informations.
	Minuteur d'inactivité	Permet de définir la durée d'inactivité de l'affichage lorsque la fonction Durée inact. est activée. Une fois la durée éculée, l'image réapparaît à l'écran. Voir « Masquage de l'image » à la page 33 pour plus d'informations.
	Verr. touches panneau	Désactive ou active toutes les fonctions des touches du tableau, à l'exception de ⋅Alimentation sur le projeteur et des touches sur la télécommande. Voir « Touches de contrôle du verrouillage » à la page 33 pour plus d'informations.
	Contrôleur du minuteur	Régle le minuteur d'arrêt auto. Le minuteur peut être régle avec une valeur entre 30 minutes et 12 heures.
	Écran d'accueil	Permet de sélectionner le logo à afficher lors de la phase de démarrage du projeteur. Trois options sont disponibles : Logo MITSUBISHI, écran Noir ou écran Bleu.
Refroidissement rapide		La sélection de Activ. active la fonction et raccourcit le temps de refroidissement du projecteur de quelques secondes.Si vous essayez de redémarrer le projecteur immédiatement après le processus de refroidissement rapide, il peut ne pas se rallumer normalement et refera tournier les ventilateurs.
Param. audio		Voir « Réglage du son » à la page 34 pour plus d'informations.
Sortie veille moniteur		La sélection de Activ. active la fonction. Le projecteur peut transmettre un signal VGA quand il est en mode veille et les prises COMPUTER-1 et MONITOR OUT sont correctement connectées aux apparciels. Voir « Connexion d'un moniteur » à la page 17 pour savoir comme établier la connexion.Activer cette faction augmente légèrement la consommation d'énergie en veille.Lorsque le projecteur se met en mode veille, la video sera interrompue brievement. Ce n'est pas un dysfonctionnement du produit.
Réglages des menus		Durée aff. des menusDéterminé le temps d'attente avant la désactivation de l'affichage du menu à l'écran lorsque vous n'actionnez aucune touche. La durée est comprise entre 5 et 30 secondes (par paliers de 5 secondes).Position des menusPermet d'activer l'affichage des menus à l'écran.
Param. lampe		Mode lampeVoir « Régler Mode lampe en Bas » à la page 49 pour plus d'informations.Réinit. compteur lampeVoir « Réinitialiser le compteur de la lampe » à la page 53 pour plus d'informations.Equivalent heures lampeVoir « Familiarisation avec les heures de la lampe » à la page 49 pour plus d'informations sur le calcul du nombre d'heures de la lampe.
Param. de sécurité		Modifier MPVous serez invite à entrre le mot de passer avant de pouvoir le modifier.Verrou alimentationVoir « Utilisation de la fonction de mot de passer » à la page 23 pour plus d'informations.
Sous-titrage		Activer Ss-tit. codéActive la fonction en sélectionnant Activ. lorsque le signal d'entreeseLECTIONné comporte du sous-titrage.Sous-titrage: Un affichage à l'écran du dialogue, des commentaires et des effets sonores des émissions de télévision et vidés qui sont sous-titrées.Quand le projecteur affiche le menu à l'écran ou un dialogue, le sous-titrage n'est pas affché en même temps.Version Ss-tit.Sélectionne le mode de sous-titrage préfééré. Pour afficher le sous-titrage, sélectionnez SS-T1, SS-T2, SS-T3 ou SS-T4 (SS-T1 affiche le sous-titrage dans la langue principale de votre région).
FONCTION		DESCRIPTION
5. Menu CONFIG.	Paramètres de contrôle réseau	Si vous utilisez un cable réseau pour la connexion, voir « Supervision et contrôle par ordinateur » à la page 38 pour des détails.
		Si vous utilisez un cable RS-232C pour la connexion, allez au menu CONFIG. SYSTème : avancée > Paramètres de contrôle réseau > Contrôle par et scélectionnez RS-232C. Et appuyez Appliquer pour enregistrer les réglages.
		La fonction réseau et RS-232C ne peut pas fonctionner spontanément.
	Rétablit tous les param.	Rétablit les paramètres par défaut.
		Les paramètres suivants sont conservés : Phase, Taille H, Mode Util. 1, Mode Util. 2, Langue, Position du projecteur, Param. de sécurité.
INFORMATIONS	État système actuel	Source
		Indique la source actuelle du signal.
		Paramètre
		Indique le mode scélectionné dans le menu IMAGE.
		Résolution
		Indique la résolution native du signal d'entrée.
		Système de couleurs
		Indique le format du système video : NTSC, PAL, SECAM ou RVB.
		Équivalent heures lampe
		Affiche le nombre d'heures d'utilisation de la lampe.

Entretien du projecteur

Votre projecteur ne nécessite que peu d'entretien. La seule chose à laquelle vous devez veiller est la propreté de la lentille.

La lampe est la seule pièce de votre projecteur que vous pouvez retirer. Contactez votre revendeur si d'autres pièces doivent être remplacées.

Nettoyage de la lentille

Nettoyez la lentille dès que vous remarquez que sa surface est sale ou poussièreuse.

Utilisez une bombe d'air comprimé pour ôter la poussière. Si la lentille est sale, utilisez du papier lentille ou humidifiez un chiffon doux de produit nettoyant pour lentille et frottez légèrement la surface.

N'utilisez jamais de matériaux abrasifs.

Nettoyage du boîtier du projecteur

Avant de nettoyer le boîtier, mettez le projecteur hors tension de la manière indiquée à « Arrêt du projecteur » à la page 34, puis débranchez le cordon d'alimentation.

Pour ôter la poussière ou la saleté, utilisez un chiffon doux et sans peluches. Pour ôter les taches tenaces, humidifiez un chiffon doux à l'aide d'eau et d'un détergent au pH neutre. Ensuite, frottez le boitier.

Éviter : cire, alcool, benzène, dissolvant ou tout autre détergent chimique. Ces produits pourraient endommager le boîtier. Des substances inflammables peuvent s'embraser, provoquant un incendie ou une panne lorsque la lampe illumine.

Entreposage du projecteur

Si vous devez entreposer leur projecteur pour une longue durée, veuillez suivre les instructions ci-dessous:

Assurez-vous que la température et l'humidité de l'emplacement d'entreposage sont conformes aux valeurs recommandées pour l'appareil. Veuillez vous reporter à « Caractéristiques » à la page 56 ou consulter votre revendeur sur la portée. - Rentrez les pieds de réglage. Retirez la pile de la télécommande. - Placez le projecteur dans son emballage d'origine ou équivalent.

Transport du projecteur

Pour le transport du projecteur, il est recommandé d'utiliser l'emballage d'origine ou un emballage équivalent.

Familiarisation avec les heures de la lampe

Lorsque le projecteur fonctionne, la durée d'utilisation de la lampe (en heures) est calculée automatiquement par le compteur horaire intégré. La méthode de calcul de l'équivalent heures lampe est la suivante:

(Equivalent) heures lampe totales = 1 (heures d'utilisation en mode Bas) × 4 / 3 (heures d'utilisation en mode Standard)

Voir "Régler Mode lampe en Bas" ci-dessous pour plus d'informations sur le mode Bas.

En mode Bas, les heures lampe correspondant aux 3/4 du mode Standard. Autrement dit, utiliser le projecteur en mode Bas augmente de 1/3 la durée de vie de la lampe.

Pour obtenir les informations d'heures de la lampe :

1. Appuyez sur MENU/EXIT, puis appuyez sur / jusqu'à la sélection du menu CONFIG. SYSTème : avancée.
2. Appuyez sur pour sélectionner Param. lampe et appuyez sur MODE/ENTER. La page Param. lampe est affichée.
3. Les informations Équivalent heures lampe apparaîtront sur le menu.
4. Pour quitter le menu, appuyez sur MENU/EXIT.

Vous pouvez également obtenir les informations d'heures de la lampe sur le menu INFORMATIONS.

Augmenter la durée de vie de la lampe

La lampe de projection est un consommable qui habituellement peut durer jusqu'à 3000 à 4000 heures avec une utilisation appropriée. Pour avoir une durée de vie de la lampe aussi longue que possible, vous pouvez effectuer les réglages suivants via le menu à l'écran.

Régler mode lampe en bas

L'utilisation du mode Bas réduit le bruit de l'appareil et sa consommation de 20%. Lorsque le mode Bas est activé, l'émission lumineuse est réduite, ce qui crée des images plus sombres.

Régler le projecteur en mode Bas étend également la durée de fonctionnement de la lampe. Pour régler le mode Bas, allez au menu CONFIG. SYSTème : avancée > Param. lampe > Mode lampe et appuyez sur /.

• Quand ce mode est activé, les images projetées peuvent scintiller. Si ce mode est fréquemment activé, la lampe peut se déterminer.

Paramètre alim. auto. désact.

Cette fonction permet au projecteur de s'éteindre automatiquement si aucune source d'entrée n'est détectée après un certain temps pour éviter une utilisation inutile de la lampe.

Pour régler le mode Alim. auto. désact., allez au menu CONFIG. SYSTÉME : de base > Alim. auto. désact. et appuyez sur /. Le délambda peut être compris entre 5 et 30 minutes (par paliers de 5 minutes). Si les délais prédéfinis ne sont pas adaptés à votre présentation, Sélectionnez Désactiver. Le projecteur ne s'eteindra pas automatiquement pendant une certaine période.

Quand remplacer la lampe

Lorsque le voyant de la lampe est rouge ou qu'un message conseillant de remplacer la lampe s'affiche, installez une nouvelle lampe ou consultez votre revendeur. L'utilisation d'une lampe usagée pourrait entrainer des dysfonctionnements au niveau du projecteur, voire une explosion.

Lorsque la lampe est trop chaude, le LAMP (Voyant de la lampe) et le TEMP (Voyant d'advertisement de surchauffe) s'allument. Mettez le projecteur hors tension et laissez-le refroidir pendant 45 minutes. Si voyant de la lampe ou le LAMP (Voyant de la lampe) reste allumé à la mise sous tension du projecteur, consultez votre revendeur. Voir « Voyants » à la page 54 pour plus d'informations.

Les messages d'avertissement suivants s'affichent pour vous rappeler de replacer la lampe.

État	Message
La lampe a déjà fonctionné pendant 3500 heures. Pour un résultat optimal, installez une nouvelle lampe. Si le projecteur fonctionne généralement en mode Bas (voir « Régler Mode lampe en Bas » à la page 49), il peut continuer à fonctionner jusqu'à ce que l'advertissement de 3950 heures apparaisse.	AvisCommandez nouvelle lampeLampe>3500 heuresOK
La lampe a déjà fonctionné pendant 3950 heures. Vous devriez replacer la lampe pour éviter que le projecteur ne s'éteigne si celle-ci arrive en fin de vie.	AvisRemplacer lampe bientôtLampe>3950 heuresOK
La lampe a déjà fonctionné pendant 4000 heures. Il est conseilé de replacer la lampe lorsqu'elle a atteint cette durée de vie.La lampe est un consommate. La luminosité de la lampe diminue sur la durée. Ce phénomène est tout à fait normal. La lampe peut être replacée)dés que vous remarquez une diminution significative de la luminosité. Si la lampe n'a pas été replacée avant, vous doivent le faire après 4000 heures d'utilisation.	AvisRemplacer lampe maintainantLampe>4000 heuresTemps d'utilisation lampe dépasséOK
La lampe DOIT estreffectivement pour que le projecteur puisse fonctionner correctement.	AvisTemps d'utilisation lampe finiRemplacer la lampe (voir manuel)Puts réinitialiser compteur lampeOK

Lampe de rechange pour EX240U/EW270U : VLT-EX240LP

Soyez sûr de remplacer la lampe par une nouvelle lampe vendue séparément qui est exclusive pour ce projecteur. Contactez votre revendeur pour acheter la lampe.

1. Retirez le couvercle de la lampe du projecteur.

Pour éviter tout risque d'électrocution, mettez toujours le projecteur hors tension et débranchez le cordon d'alimentation avant de procéder au remplacement de la lampe. Pour éviter de vous brûler, laissez le projecteur refroidir pendant 45 minutes au moins avant de procéder au remplacement de la lampe. Pour éviter de vous blesser les doigts et d'endommager les composants internes, procédez avec précaution lors du retrait des débris de verre de la lampe. Pour éviter de vous blesser les doigts et/ou de déterminer la qualité de l'image en touchant la lentille, évitez de toucher le compartiment vide une fois la lampe retirée. Veillez à installer la lampe de manière sûre. Lorsque la lampe n'est pas installée correctement, elle ne s'allumera pas. Une mauvaise installation peut également provoquer un incendie. Si la lampe s'était brisée, ne secouez jamais le boîtier de lampe et ne la tenez jamais devant votre visage après l'avoir enlevée. Les fragments de verre peuvent sortir et causer des blessures oculaires. Dans le cas où la lampe au mercure à haute pression a explosé, des éclats de verre peuvent avoir été dispersés à l'intérieur du projecteur. Demandez à votre revendeur de remplacer la lampe et d'inspecter l'intérieur du projecteur. Lorsque vous nettoyez ou remplacez la lampe par vous-même, veillez à tenir la poignée de la lampe. Vous pourriez être blessé par des éclats de verre. - Contactez votre revendeur pour remplacer la lampe dans un projecteur monté au plafond. Ne retirez pas la lampe à d'autres fins que le remplacement. Un retrait inutile de la lampe peut entraîner une panne. - Ce projecteur utilise une lampe au mercure à haute pression comme source lumineuse. La lampe au mercure à haute pression peut exploser ou ne pas pouvoir éclairer définitivement en raison d'un impact, de rayure, ou de détérioration par l'usage. La période de temps avant l'explosion ou la panne d'éclairage permanente varie considérablement d'une lampe à l'autre, en fonction de conditions d'utilisation. Par conséquent, la lampe peut exploser peu de temps après le début d'utilisation. La possibilité d'une explosion de la lampe augmente si vous l'utilisez au-delà de sa période de remplacement. Lorsque l'instruction de remplacer la lampe apparait, remplacez-la par une autre immédiatement, même si la lampe éclaire encore normalement. Lorsque la lampe au mercure à haute pression explose, les éclats de verre se dispersent à l'intérieur ou l'extérieur de la boîte de lampe et le gaz chargé à l'intérieur de la lampe se diffuse à l'intérieur ou l'extérieur du projecteur. Le gaz à l'intérieur de la lampe contient du mercure. Veillez à ne pas le respirer ou évitez qu'il ne pénètre dans vos yeux ou votre bouche. Si vous le respirez ou s'il entre dans vos yeux ou votre bouche, consultez un médecin immédiatement. - Cette lampe contient du mercure. Mettez la lampe au rebut conformément aux réglementations locales relatives à l'élimination des déchets dangereux. Assurez-vous d'utiliser la lampe dédiée à ce projecteur, VLT-EX240LP pour EX240U/EW270U. L'utilisation d'autres lampes peut provoquer une défaillance du projecteur. 1. Mettez le projecteur hors tension et débranchez-le de la prise murale. Si la lampe est chaude, laissez-la refroidir pendant 45 minutes pour éviter de vous brûler. 2. Dévissez les vis du couvercle de la lampe.

① ②

Soulevez le couvercle de la lampe ou poussez vers le haut les parties avec flèches du panneau avant.

Refermez toujours le couvercle de la lampe avant de mettre l'appareil sous tension.

N'introduisez pas vos doigts entre la lampe et le projecteur. Les bords acérés à l'intérieur du projecteur pourraient vous blesser. 4. Retirez et jetez le film de protection de la lampe. ③

1. Desserrez la vis qui tient la lampe en place.

1. Levez la poignée de sorte qu'elle soit placée verticalement. Tirez doucement sur la poignée pour retirer la lampe du projecteur.

Si vous tirez trop vite, la lampe pourrait se casser et du verre pourrait tomber dans le projecteur.

• Conservez la lampe hors de portée des enfants et à l'écart de tout risque d'éclaboussure d'eau et de toute source inflammable.

N'introduisez pas vos mains à l'intérieur du projecteur après avoir retiré la lampe. Vous risqueriez de toucher des composants optiques du boîtier et du même coup de provoquer une irrégularité des couleurs ou une distorsion de l'image projetée.

1. Comme indiqué sur l'illustration, abaissez d'abord la nouvelle lampe dans son compartiment tout en alignant la lampe avec les deux orifices sur le compartiment de la lampe. Assurez-vous qu'elle tient bien dans le projecteur.

1. Serrez la vis qui tient la lampe en place.

Une vis mal serrée peut être à l'origine d'une mauvaise connexion, susceptible d'entraîner des dysfonctionnements au niveau du projecteur. Ne serrez pas la vis excessivement.

1. Assurez-vous que la poignée est correctement remise en place de manière horizontale.

1. Placez le film de protection fourni avec la nouvelle lampe sur le compartiment de la lampe.
2. Comme indiqué sur l'illustration, replacez le couvercle de la lampe sur le projecteur.

1. Serrez les vis qui fixent le couvercle de la lampe.

Une vis mal serrée peut être à l'origine d'une mauvaise connexion, susceptible d'entraîner des dysfonctionnements au niveau du projecteur. - Ne serrez pas les vis excessivement.

1. Redémarrez le projecteur.

Refermez toujours le couvercle de la lampe avant de mettre l'appareil sous tension.

Réinitialiser le compteur de la lampe

1. Après le logo de démarrage, ouvrez le menu à l'écran. Allez au menu CONFIG. SYSTÉME : avancée > Param. lampe. Appuyez sur MODE/ENTER. La page Param. lampe est affichée. Appuyez sur pour sélectionner Réinit. compteur lampe et appuyez sur MODE/ENTER. Un message d'avertissement est affiché pour vous demander si vous souhaitez réinitialiser le compteur de la lampe. Sélectionnez Réinit.

et appuyez sur MODE/ENTER. Le compteur de la lampe sera réinitialisé à « 0 »

Ne le réinitialisez pas si la lampe n'est pas nouvelle ou si elle n'a pas été replacée ; cela présente des risques de dommages.

• Ce projecteur utilise une lampe qui contient du mercure. La mise au rebut de la lampe ou du projecteur avec la lampe peut être réglementée du fait de considérations environnementales. Pour des informations de mise au rebut ou de recyclage, veuillez contacter votre administration locale ou l'Electronic Industries Alliance: www.eiae.org. (Pour les États-Unis uniquement).

Voyant			État et description
Alimentation	Temp	Lampe
Événements - alimentation
Orange	Désact.	Désact.	Mode veille
Vert Clignotant	Désact.	Désact.	Mise en marche
Vert	Désact.	Désact.	Fonctionnement normal
Orange Clignotant	Désact.	Rouge	90 secondes de refroidissement sont nécessaires au projecteur car il n'a pas été correctement mis hors tension et la phase de refroidissement n'a pas eu lieu. Le projecteur doit refroidir pendant 90 secondes après sa mise hors tension.
Orange Clignotant	Désact.	Désact.	Refroidissement en cours.
Événements - lampe
Orange Clignotant	Désact.	Rouge	Le projecteur s'est étéint automatiquement. Si vous tentez de redémarrer votre projecteur, celui-ci va de nouveau s'éteindre. En pareil cas, contactez votre revendeur.
Désact.	Désact.	Rouge	90 secondes de refroidissement sont nécessaires au projecteur. En pareil cas, contactez votre revendeur.
Événements thermiques
Désact.	Rouge	Désact.	Le projecteur s'est refroidi automatiquement. Si vous tentez de redémarrer votre projecteur, celui-ci va de nouveau s'éteindre. En pareil cas, contactez votre revendeur.
Désact.	Rouge	Rouge
Désact.	Rouge	Vert
Rouge	Rouge	Rouge
Rouge	Rouge	Vert
Vert	Rouge	Rouge
Vert	Rouge	Vert
Orange	Rouge	Rouge
Orange	Rouge	Vert
Désact.	Vert	Rouge
Désact.	Vert	Vert

(2) Le projecteur ne s'allume pas.

Origine	Solution
Le cordon d'alimentation n'almente pas l'appareil en électricité.	Insérez le cordon d'alimentation dans la prise CA située à l'arrête du projecteur et branchez-le sur la prise secteur. Si la prise secteur est dotée d'un interrupteur, assurez-vous que celui-ci est activé.
Nouvelle tentative de mise sous tension du projecteur durant la phase de refroidissement.	Attendez que la phase de refroidissement soit terminée.

② Pas d'image

Origine	Solution
La source video n'est pas sous tension ou est mal connectée.	Mettez la source video sous tension et vérifie si le cable de signal est bien connecté.
Le projecteur n'est pas connecté correctement au signal d'entrée.	Vérifiez son raccordement.
Le signal d'entrée n'a pas été sélectionné correctement.	Sélectionnez le bon signal d'entrée à l'aide de la touche SOURCE du projecteur ou de la télécommande.
Le couvercle de l'objectif est toujours fermé.	Ouvrez le couvercle de l'objectif.

Image brouillée

Origine	Solution
L'objectif de projection n'est pas correctement régle.	Réglez la mise au point de l'objectif à l'aide de la molette correspondante.
Le projecteur et l'écran ne sont pas alignés correctement.	Ajustez l'angle de projection, l'orientation, et si nécessaire, la hauteur de l'appareil.
Le couvercle de l'objectif est toujours fermé.	Ouvrez le couvercle de l'objectif.

⑦ La télécommande ne fonctionne pas

Origine	Solution
Les piles sont usées.	Remplacez-les.
Il y a un obstacle entre la télécommande et l'appareil.	Retirez l'obstacle.
Youss you tenez trop loin du projecteur.	Tenez-vous à moins de 8 mètres du projecteur.

Le mot de passe est incorrect

Origine	Solution
Vou ne vousouvenez pas du mot de passer.	Veuillez voir « Procédure de rappel de mot de passer » à la page 23 pour plus d'informations.

La fonction réseau ne peut pas être utilisée

Origine	Solution
Les régliages de contrôle du réseau ou la connexion de cable réseau posités problèmes.	Vérifiez les régliages de contrôle du réseau. Veuillez voir « Configurer les Paramètres de contrôle réseau » à la page 38 pour plus d'informations. Assurez-vous que les cables réseau sont connectés correctement.
La page Web n'est pas affichée dans le navigateur Web ou la page Web ne répond pas.	Rechargez la page pour voir les données après un changement à l'écran. Si la page n'affiche pas les données modifiées, vérifie l'adresse IP du projecteur et connectez-vous à nouveau.

Caractéristiques du projecteur

Toutes les caractéristiques peuvent être modifiées sans notification préalable.

Général
Nom de produit	Projecteur DLPTM
Nom de modèle	EX240U	EW270U
Caracteristicques optiques
Résolution	1024 x 768 XGA	1280 x 800 WXGA
Système d'affichage	1-CHIP DMD
Ouverture (nombre F)	F = 2,6 à 2,8, f = 21,1 à 23,0 mm
Lampe	Lampe 185 W
Caracteristicques électriques
Alimentation	100 à 240 V CA, 50/60 Hz (Automatique)
Consommation	3,1 A, 315 W (max), < 1 W (veille) Quand le réglage est :Sortie veille moniteur: Désact.Salida de audio en espera: Désact.Paramètres de contrôle réseau: RS-232C
Caracteristicques mécaniques
Dimensions	282 mm (L) x 94 mm (H) x 229 mm (P) (Non compris la protrusion)
Poids	2,4 Kg (5,3 lb)
Prise d'entrée
Entrée ordinateur
Entrée RVB	2 connecteur D-Sub 15 broches (femelle)
Entrée signal matériel
S-VIDEO	1 port mini DIN à 4 broches
VIDEO	1 prise RCA
Entrée de signal SD/HDTV	Analogue - D-Sub <> 3 prises RCA composantes(via entrée RVB)Numérique - HDMI v1.2
Entrée de signal audio	1 prise audio PC (Partager la prise avec l'ordinateur et les entrées matériel)
Terminaux de sortie
Sortie RVB	1 connecteur D-Sub 15 broches (femelle)
Sortie de signal audio	1 prise audio PC (Partager la prise avec l'ordinateur et les entrées matériel)
Sortie haut-parleur	1 x 2 W
Prise de contrôle
Commande série	1 connecteur D-Sub 9 broches (mâle)
Contrôle réseau	1 RJ-45
Caracteristicques environnementales
Température de fonctionnement	5°C–35°C
Humidité relative en fonctionnement	10%-90% (sans condensation)

Dimensions

282mm (L) × 94mm (H) × 229mm (P) (Non compris la protrusion)

Tolerance: ± 2mm

Fréquences de fonctionnement

Fréquences de fonctionnement pour l'entrée PC

Résolution	Mode	Fréquence verticale (Hz)	Fréquence horizontalé (kHz)	Horloge (MHz)
*720 x 400	720 x 400_70	70,087	31,469	28,3221
640 x 480	VGA_60	59,940	31,469	25,175
	VGA_72	72,809	37,861	31,500
	VGA_75	75,000	37,500	31,500
	VGA_85	85,008	43,269	36,000
	VGA_120	119,518	61,910	52,500
800 x 600	SVGA_60	60,317	37,879	40,000
	SVGA_72	72,188	48,077	50,000
	SVGA_75	75,000	46,875	49,500
	SVGA_85	85,061	53,674	56,250
	SVGA_120	119,854	77,425	83,000
	SVGA_120	119,972	76,302	73,250
1024 x 768	XGA_60	60,004	48,363	65,000
	XGA_70	70,069	56,476	75,000
	XGA_75	75,029	60,023	78,750
	XGA_85	84,997	68,667	94,500
	XGA_120	119,804	98,958	137,750
1280 x 800	WXGA_60	59,81	49,702	83,500
	WXGA_120	119,9	101,562	146,250
1280 x 1024	SXGA_60	60,020	63,981	108,000
	SXGA_75	75,025	79,976	135,000
	SXGA_85	85,024	91,146	157,500
1280 x 960	1280 x 960_60	60,000	60,000	108
	1280 x 960_85	85,002	85,938	148,500
1440 x 900	WXGA+_60	59,887	55,935	106,500
1400 x 1050	SXGA+_60	59,978	65,317	121,750
1600 x 1200	UXGA	60,000	75,000	162,000
640 x 480@67Hz	MAC13	66,667	35,000	30,240
832 x 624@75Hz	MAC16	74,546	49,722	57,280
1024 x 768@75Hz	MAC19	75,020	60,241	80,000
1152 x 870@75Hz	MAC21	75,06	68,68	100,00

Le projeteur ne prend en charge que la fréquence (720 × 400) avec 5 lignes (R, G, B, H, V). Le EX240U ne prend pas en charge la fréquence WXGA_120.

Fréquences de fonctionnement pour l'entrée HDMI (HDCP)

Résolution	Mode	Fréquence verticale (Hz)	Fréquence horizontalé (kHz)	Horloge (MHz)
720 x 400	720x400_70	70,087	31,469	28,3221
640 x 480	VGA_60	59,940	31,469	25,175
	VGA_72	72,809	37,861	31,500
	VGA_75	75,000	37,500	31,500
	VGA_85	85,008	43,269	36,000
	VGA_120	119,518	61,910	52,500
800 x 600	SVGA_60	60,317	37,879	40,000
	SVGA_72	72,188	48,077	50,000
	SVGA_75	75,000	46,875	49,500
	SVGA_85	85,061	53,674	56,250
	SVGA_120	119,854	77,425	83,000
	SVGA_120	119,972	76,302	73,250
1024 x 768	XGA_60	60,004	48,363	65,000
	XGA_70	70,069	56,476	75,000
	XGA_75	75,029	60,023	78,750
	XGA_85	84,997	68,667	94,500
	XGA_120	119,804	98,958	137,750
1280 x 800	WXGA_60	59,81	49,702	83,500
	WXGA_120	119,9	101,562	146,250
1280 x 1024	SXGA_60	60,020	63,981	108,000
	SXGA_75	75,025	79,976	135,000
1280 x 960	1280 x 960_60	60,000	60,000	108
	1280 x 960_85	85,002	85,938	148,500
1440 x 900	WXGA+_60	59,887	55,935	106,500
1400X1050	SXGA+_60	59,978	65,317	121,750
1600 x 1200	UXGA	60,000	75,000	162,000
VIDEO (HDCP)	480p	60	31,47	27
	576p	50	31,25	27,000
	720p_60	60	45,00	74,25
	720p_50	50	37,50	74,25
	1080i_60	60	33,75	74,25
	1080i_50	50	28,13	74,25
	1080p	60	67,5	148,5
	1080p	50	56,25	148,5

Le EX240U ne prend pas en charge la fréquence WXGA_120.

Fréquences de fonctionnement pour l'entrée YPbPr composantes

Format du signal	Fréquence horizontal (kHz)	Fréquence vertical (Hz)
480i(525i)@60Hz	15,73	59,94
480p(525p)@60Hz	31,47	59,94
576i(625i)@50Hz	15,63	50,00
576p(625p)@50Hz	31,25	50,00
720p(750p)@60Hz	45,00	60,00
720p(750p)@50Hz	37,50	50,00
1080i(1125i)@60Hz	33,75	60,00
1080i(1125i)@50Hz	28,13	50,00
1080P@60Hz	67,5	60,00
1080P@50Hz	56,26	50,00

L'affichage d'un signal 1080i(1125i) à 60Hz ou 1080i(1125i) à 50Hz peut avoir pour résultat une légère vibration de l'image.

Fréquences de fonctionnement pour les entrées Vidéo et S-Video

Mode videoto	Fréquence horizontalé (kHz)	Fréquence verticalé (Hz)	Fréquence de la sous-porteuse couleur (MHz)
NTSC	15,73	60	3,58
PAL	15,63	50	4,43
SECAM	15,63	50	4,25 ou 4,41
PAL-M	15,73	60	3,58
PAL-N	15,63	50	3,58
PAL-60	15,73	60	4,43
NTSC4.43	15,73	60	4,43

Contenu de la boîte

Cordon d'alimentation secteur	pour US pour EU pour UK/SG pour AU pour KR pour CN	2G.01111.001 2G.01111.001 2G.03132.001 2G.01343.001 2G.04321.001 2G.04245.001	1 Télécommande avec pile 1 Manuel de sécurité/Démarrage rapide 1 CD-ROM 1 Sacche de transportSouple
1 câble RVB		5K.08006.501

Pièce de rechange

(Option / pas inclus dans la boîte)

Lamp de rechange : VLT-EX240LP

Le cordon d'alimentation est fourni de manière appropriée à l'endroit de destination.

25, Boulevard des Bouvets 92 741, Nanterre CEDEX,

France

Sales Inquiries

Fax : [phone]
