SD430U - Mini pelle MITSUBISHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur DLP
Marque	MITSUBISHI
Modèle	SD430U
Technologie d'affichage	Puce DLP unique 0,55" avec roue chromatique R,G,B,W
Résolution native	800 x 600 pixels (SVGA)
Nombre de couleurs	16,77 millions
Objectif	F 2,4 - 2,6 / f = 18 - 21,6 mm
Lampe (source lumineuse)	230 W
Taille d'image (diagonale)	40 - 300 pouces (4:3)
Alimentation électrique	CA 100 - 240 V, 50/60 Hz, 3,0 A

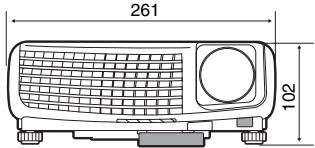

Dimensions (L x H x P)	261 x 102 x 265 mm
Poids	Environ 2,6 kg
Haut-parleur intégré	2 W mono (circ. Ø 4,5 cm)
Connectiques	1 entrée RGB (mini D-SUB 15 broches), 1 sortie RGB, 1 entrée S-Vidéo, 1 entrée Vidéo composite, 1 entrée audio (mini jack), 1 sortie audio, port USB (pour page up/down), RS-232C
Compatibilité PC	Résolutions jusqu'à 1024 x 768 (compressé)
Compatibilité vidéo	NTSC, PAL, SECAM, Composant (480i, 576i, 480p, 576p, 720p, 1080i)
Température de fonctionnement	+5°C à +35°C
Humidité de fonctionnement	30% à 90%
Correction trapézoïdale	Verticale (via touche KEYSTONE)
Fonctions avancées	Mode veille automatique, verrouillage par mot de passe, mode cinéma, image fixe (STILL)
Entretien	Nettoyage de l'objectif et des grilles de ventilation avec un chiffon doux
Remplacement de la lampe	Lampe de rechange au mercure (réf. VLT-XD430LP)

FOIRE AUX QUESTIONS - SD430U MITSUBISHI

Mon projecteur ne s'allume pas, que faire ?

Vérifiez d'abord que le cordon d'alimentation est correctement branché et que la prise secteur est sous tension. Si le voyant POWER est éteint, appuyez sur le bouton POWER. Si le voyant STATUS clignote en rouge, la lampe doit être remplacée. Assurez-vous également que le couvercle de la lampe est bien fermé. Si le problème persiste, attendez 10 minutes et réessayez.

Comment régler la distorsion trapézoïdale (image en trapèze) ?

Appuyez sur la touche KEYSTONE du projecteur ou de la télécommande. Utilisez les touches fléchées (haut/bas) ou les touches VOLUME + et - pour corriger la distorsion verticale. La valeur de correction s'affiche à l'écran.

Comment remplacer la lampe du projecteur ?

Éteignez le projecteur, débranchez-le et attendez au moins une heure que la lampe refroidisse. Retournez l'appareil, retirez le couvercle de la lampe en dévissant les vis, puis dévissez les vis de fixation de la lampe. Soulevez la poignée et retirez délicatement le boîtier de la lampe. Insérez la nouvelle lampe, revissez, remettez le couvercle et réinitialisez le compteur de durée de vie de la lampe en appuyant simultanément sur les touches MENU, ENTER et POWER du panneau de commande pendant 3 secondes.

Que signifie le message 'NO SIGNAL' à l'écran ?

Le projecteur ne reçoit aucun signal de la source connectée. Vérifiez que l'appareil source (ordinateur, lecteur DVD) est allumé et qu'il émet un signal. Assurez-vous que le câble est correctement branché et que la bonne source d'entrée est sélectionnée (touche COMPUTER ou VIDEO).

L'image projetée tremble ou est floue, comment y remédier ?

Réglez la mise au point en tournant la bague de mise au point de l'objectif. Si l'image tremble, appuyez sur la touche AUTO POSITION. Si le problème persiste, ajustez les paramètres AJUSTEMENT FIN SYNC et TRACKING dans le menu REGLAGE SIGNAUX VIDEO.

La télécommande ne fonctionne pas, que vérifier ?

Vérifiez d'abord les piles : installez deux piles AA en respectant la polarité. Assurez-vous que le capteur de télécommande avant ou arrière n'est pas obstrué ou exposé à une lumière forte. Utilisez la télécommande à une distance maximale de 10 mètres et dirigez-la vers le capteur. Si le problème persiste, remplacez les piles.

Comment verrouiller le projecteur avec un mot de passe ?

Accédez au menu OPTIONS, sélectionnez MOT DE PASSE, puis appuyez sur ENTER. Choisissez un code à 4 chiffres à l'aide des touches fléchées, validez, puis confirmez le code. Activez le verrouillage en sélectionnant le mode TOUCHES (toutes les touches du projecteur sauf POWER sont désactivées). Pour annuler, répétez la procédure en entrant le mot de passe.

Pourquoi l'image projetée est-elle trop sombre ?

Vérifiez le réglage de LUMINOSITE dans le menu IMAGE (augmentez la valeur). Si la lampe est usagée (le voyant STATUS clignote en rouge), remplacez-la. Assurez-vous également que le cache-objectif est retiré et que l'objectif est propre.

Puis-je utiliser ce projecteur avec un ordinateur Macintosh ?

Oui, mais certains Macintosh peuvent nécessiter un adaptateur spécial pour le câble RGB. Connectez le projecteur via le port COMPUTER IN et réglez la résolution de sortie du Mac sur une valeur compatible (800x600 pour le SD430U). Consultez le manuel pour plus de détails.

Comment nettoyer l'objectif et les grilles de ventilation ?

Avant tout nettoyage, éteignez et débranchez le projecteur. Utilisez un chiffon doux et sec pour l'extérieur. Pour l'objectif, employez un chiffon spécial pour lentilles ou une brosse douce. Pour les grilles de ventilation, passez un chiffon doux légèrement humide (eau savonneuse) puis séchez. N'utilisez jamais de solvants ou de sprays.

MODE D'EMPLOI SD430U MITSUBISHI

Manuel d'utilisation

XD430 SD430

Ce manuel utilisateur contient des informations importantes.

Lisez-le attentivement avant d'utiliser votre projecteur.

Le symbole de l'éclair avec une flèche dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence de “tension dangereuse” non isolée à l'intérieur du produit, celle-ci étant d'une magnitude suffisante pour constituer un risque de choc électrique.

Le point d'exclamation dans un triangle équilateral est destiné à alerter l'utilisateur de la présence d'instructions importantes concernant l'utilisation et la maintenance (réparation) dans la documentation fournie avec l'appareil.

Mise en GARDE :

POUR EVITER TOUT RISQUE D'INCENDIE OU DE CHOC ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

POUR ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE, N'UTILISEZ PAS CETTE PRISE (POLARISÉE) AVEC UNE RALLONGE, UN RECEPTACLE OU TOUTE AUTRE PRISE SI LES FI. CHES DE LA PRISE NE PEUVENT PAS ÉTRE ENFONCEES À FOND ET SI ELLES SONT DONC EXPOSEES.

Remarque :

ÉTANT DONNÉ QUE CE PROECTEUR DOIT ÉTRE BRANCHÉ, LA PRISE SECTEUR DOIT SE TROUVER PRès DU MATÉRIEL ET DOIT ÉTRE FACILÉMENT ACCESSIBLE.

Mise en GARDE

Utilisez le cordon d'alimentation spécifique fourni avec l'appareil. Si vous utilisez un autre cordon d'alimentation, vous risquez de causer des interférences avec la réception radio et télé.

Utilisez le cable RGB fourni avec le matériel, afin de limiter les interférences conformément aux caractéristiques d'un appareil de Classe B agréé par la FCC.

Cet appareil doit être mis à la terre.

Attention

Cet appareil ne peut être utilisé dans les salles d'ordinateurs définies par la norme de protection du matériel électronique de calcul/traitement des données, ANSI/NFPA 75.

Les cordons d'alimentation fournis doivent être exclusivement utilisés avec ce matériel. Ne les utilisez jamais avec d'autres appareils.

Lorsque le projecteur est utilisé en europe : déclaration de conformite

Ce projecteur est conforme aux exigences de la Directive CE 89/336/CEE "Directive sur la compatibilité électromagnétique" modifiée par la Directive 92/31/CEE et 93/68/CEE, et de la Directive 73/23/CEE "Directive sur la tension" modifiée par la Directive 93/68/CEE. La sensibilité électromagnétique a été déterminée à un niveau garantissant un fonctionnement correct dans des zones résidentielles, sur les lieux de travail et les locaux de l'industrie légère, ainsi que dans des petites entreprises, à l'intérieur comme à l'extérieur des bâtiments. Tous ces lieux d'utilisation se caractérisent par leur connexion au système d'alimentation basse tension public.

Mise en GARDE

Utilisez le câble RGB fourni avec le matériel, afin de limiter les interférences conformément aux caractéristiques d'un appareil de Classe B EN55022. Veuillez vous conformer aux instructions de MISE EN GARDE.

Consignes de sécurité importantes 4

Description. 6

Télécommande 8

Installation 9

Connexions de base 10

Preparation 12

Utilisation de base 13

Utilisation du menu 15

Réglage de l'image 18

Fonctions avancées 20

Remplacement de la lampe 22

Dépannage 23

Voyants 26

Spécifications 27

Votre produit Mitsubishi Electric est conçu et fabriqué avec des matériels et des composants de qualité supérieure qui peuvent être recyclés et réutilisés.

Ce symbole signifie que les équipements électriques et électroniques, à la fin de leur durée de service, doivent être éliminés séparément des ordures ménagères.

Nous vous prions donc de confier cet équipement à votre centre local de collecte/recyclage.

Dans l'Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et électroniques usagés.

Aidez-nous à conserver l'environnement dans lequel nous vivons!

Les machines ou appareils électriques et électroniques contiennent souvent des matières qui, si elles sont traitées ou éliminées de manière inappropriée, peuvent s'avérer potentiellement dangereuses pour la santé humaine et pour l'environnement.

Cependant, ces matières sont nécessaires au bon fonctionnement de votre appareil ou de votre machine. Pour cette raison, il vous est demandé de ne pas vous débarrasser de votre appareil ou machine usagée avec vos ordures ménagères.

Macintosh est une marque déposée d'Apple Computer Inc.

DLP™ Digital Micromirror Device et DMD sont des marques déposées de Texas Instruments.

Les autres marques ou noms de produit sont les marques ou les marques déposées de leurs propriétaires respectifs.

Veuillez lire toutes ces instructions concernant votre projecteur et conservez ce manuel afin de pouvoir le consulter ultérieurement. Conformez-vous à toutes les mises en garde et à toutes les instructions figurant sur le projecteur.

1. Lisez les instructions

Lisez toutes les instructions de sécurité et d'utilisation avant d'utiliser l'appareil.

1. Conservez les instructions

Conservez les instructions de sécurité et d'utilisation afin de pouvoir les consulter ultérieurement.

1. Mises en garde

Toutes les mises en garde sur l'appareil et dans les instructions d'utilisation doivent être respectées.

1. Instructions

Toutes les instructions d'utilisation doivent être suivies à la lettre.

1. Nettoyage

Débranche ce projecteur de la prise de courant avant de le nettoyer. N'utilise pas de nettoyants liquides en aérosol. Pour nettoyer l'appareil, utilisez un chiffon doux et humide.

1. Équipement supplémentaire et matériel

N'ajoutez jamais des équipements supplémentaires et/ou du matériel sans l'approbation du fabricant : ces ajouts peuvent entraîner des risques d'incendie, de choc électrique et d'autres blessures corporelles.

1. Eau et humidité

N'utilisez pas ce projecteur près d'un point d'eau ou en contact avec de l'eau.

1. Accessories

Ne placez pas ce projecteur sur un chariot, un support, un trépied, une console ou une table instable. Utilisez-le uniquement avec un chariot, un support, un trépied, une console ou une table recommandée par le fabricant ou vendue avec le projecteur. Tout montage de l'appareil doit être effectué en respectant les instructions données par le fabricant et en utilisant un accessoire de montage recommandé par le fabricant.

Lorsque l'appareil est posé sur un chariot et que vous souhaitez déplacer l'ensemble, faites-le avec précaution. Des arrêts brutaux, une force excessive et des surfaces inégales risquent de provoquer le renversement de l'appareil et du chariot.

1. Ventilation

Les fentes et les ouvertures dans le boîtier servent à la ventilation, assurent un fonctionnement fiable du projecteur et le protègent contre la surchauffe. N'obstruez pas ces ouvertures en plaçant le projecteur sur un lit, un divan, un tapis, une étagère, etc. Veillez à ce qu'une ventilation adéquate soit assurée et à ce que les instructions du fabricant soient respectées.

1. Sources d'alimentation

Ce projecteur doit être utilisé uniquement à partir du type de source d'alimentation indiqué sur l'étiquette des caractéristiques. En cas de doute sur le type d'alimentation, consultez le revendeur de votre appareil ou la compagnie d'électricité de leur région.

1. Protection du cordon d'alimentation

Les cordons d'alimentation doivent être acheminés de sorte qu'on ne puisse marcher dessus et qu'ils ne puissent pas être coincés par des objets placés sur ou contre eux. Contrôlez tout particulièrement les cordons au niveau des fiches, des prises de courant et aux endroits où ils sortent de l'appareil. Ne faites pas passer le cordon d'alimentation sous un tapis.

1. Surcharge

Ne surchargez pas les prises murales et les rallonges : cela pourrait provoquer un incendie ou un choc électrique.

1. Objets et liquides

Ne jamais enfouir d'objets de quelque nature que ce soit dans les ouvertures de ce projecteur : ils risqueraient de toucher des pièces dangereuses sous tension ou court-circuitées, ce qui pourrait provoquer un incendie ou un choc électrique. Ne jamais renverser du liquide de quelque nature que ce soit sur le projecteur.

1. Réparation

N'essayez pas de réparer ce projecteur vous-même. Confiez toutes les opérations de réparation à des personnes qualifiées.

1. Dommages nécessitant une réparation

Dans les cas suivants, débranchez ce projecteur de la prise secteur et confiez la réparation à des personnes qualifiées :

(a) Si le cordon ou la fiche d'alimentation est endommagé. (b) Si du liquide a été renversé ou si des objets sont tombés dans le projecteur. (c) Si le projecteur ne fonctionne pas normalement, alors que vous avez respecté le mode d'emploi. Réglez uniquement les commandes décrites dans le mode d'emploi. Le réglage incorrect d'autres commandes peut provoquer des dommages et un technicien qualifié doit alors souvent effectuer d'importants travaux pour remettre le projecteur en état de marche normal. (d) Si le projecteur a été exposé à la pluie ou à l'eau. (e) Si le projecteur est tombé ou si le boîtier a été endommagé. (f) Si vous notez un changement significatif au niveau des performances du projecteur - cela signifie qu'il doit être réparé.

1. Pièces de rechange

Lorsqu'il est nécessaire de changer des pièces, veillez à ce que le dépanneur ait utilisé les pièces de rechange spécifiées par le fabricant ou des pièces ayant les mêmes caractéristiques que celles d'origine. Les remplacements non-agréés peuvent entraîner des risques d'incendie, de chocs électriques et d'autres dangers.

1. Contrôle de sécurité

Après chaque opération d'entretien ou de réparation sur ce projeteur, demandez au réparateur d'effectuer les contrôles de sécurité afin de déterminer si le projeteur fonctionne dans des conditions de sécurité optimales.

Mise en GARDE :

S'il se produit quelque chose d'anormal avec le projecteur, débranchez-le immédiatement.

Si de la fumée, des bruits ou des odeurs étranges proviennent du projecteur, ne l'utilisez pas. Cela pourrait provoquer un incendie ou un court-circuit. Dans ce cas, débranchez-le immédiatement et contactez votre revendeur.

Ne démontez jamais le boîtier.

Ce projecteur renferme des circuits haute tension. Un contact accidentel peut provoquer un choc électrique. Ne tentez pas de réparer ou d'intervenir sur ce produit vous-même, sauf dans la mesure prescrite dans le mode d'emploi. Si vous souhaitez réparer, régler ou inspecter le projecteur, contactez votre revendeur.

Ne modifiez pas le projecteur.

Cela pourrait provoquer un incendie ou un choc électrique.

Ne continuez pas à utiliser un projecteur endommagé.

Si le projecteur a subi une chute et que son boîtier est endommagé, débranchez le projecteur et contactez votre revendeur pour qu'il l'examine. Si vous continuez à utiliser le projecteur endommagé, vous risquez de provoquer un incendie.

Ne démontez jamais le boîtier.

Cela pourrait provoquer un incendie.

Utilisez la tension correcte.

Si vous utilisez une tension incorrecte, vous risquez de provoquer un incendie.

Ne placez pas le projecteur sur une surface irrégulière.

Placez le projecteur sur une surface plane et stable uniquement.

Ne regardez pas dans l'objet lorsque le projecteur fonctionne.

Vous pourriez vous faire mal aux yeux. Ne laissez jamais des enfants regarder dans l'objet lorsque le projecteur fonctionne.

Vous risqueriez de griller la lampe ou de provoquer un incendie, un short électrique ou d'autres problèmes. Attendez que le ventilateur s'arrête avant de débrancher l'appareil.

Ne touchez pas les grilles de sortie de l'air et la grille de ventilation de l'appareil.

Ne touchez pas ces éléments et ne posez pas d'autre appareil à proximité, car ils deviennent brûlants lorsque le projecteur fonctionne. La grille de sortie de l'air et la grille de ventilation peuvent provoquer des blessures ou endommager les autres appareils. De même, ne posez pas le projecteur sur un bureau qui ne résisterait pas bien à la chaleur.

La chaleur, la poussière, etc. qui en sortent risquent de vous faire mal aux yeux.

Ne pas obstruer l'arrivée d'air ni les grilles d'échappement.

Si ces sections sont obstruées, l'intérieur du projecteur risque de chauffer, ce qui entraînerait une dépréciation de la qualité du projecteur et un feu.

Emplacement d'installation

Par mesure de sécurité, ne placez le projecteur à aucun emplacement soumis à des températures et à une humidité élevées. Lors du fonctionnement, respectez la température, l'humidité et l'altitude indiquées ci-dessous.

• Température de fonctionnement : entre +5°C (+41^) et +35°C (+95^)
• Humidité de fonctionnement : entre 30 % et 90 %
• Ne placez jamais un appareil qui produit de la chaleur sous le projecteur, sous peine de provoquer une surchauffe.
• N'installez pas le projecteur sur une surface instable ou soumise à des vibrations.
• N'installez pas le projecteur près d'un appareil produisant un fort champ magnétique. Évitez également d'installer le projecteur à proximité d'un cable transmettant une forte intensité de courant.
• Placez le projecteur sur une surface résistante et dépourvue de vibrations. Autrement, il pourrait tomber et provoquer des blessures ou des dommages graves.
• Ne mettez pas le projecteur ABOUT. Il pourrait tomber et provoquer des blessures ou des dommages graves.
• Une inclinaison du projecteur supérieure à ± 10^ (droite et gauche) ou à ± 15^ (avant et arrêté) peut provoquer des problèmes ou l'explosion de la lampe.
• Ne placez pas le projecteur à proximité d'une installation de conditionnement d'air ou d’un chauffage, afin d’éviter que les grilles d’entrée et de sortie d’air ne soient exposées à de l’air chaud.

Déclaration de conformite FCC

Ce matériel a été testé et s'est avéré conforme aux limites pour les appareils numériques de Classe B, conformément à la Partie 15 du règlement FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Ce matériel génère, utilise et peut émettre de l'énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'est pas garanti que des interférences ne se produiront pas sur certains types d'installations. Si ce matériel cause des interférences nuisibles à la réception radio ou télé, cela pouvant être déterminé en éteignant et en allumant le matériel, il est conseillé à l'utilisateur d'essayer de corriger ces interférences en préalablement une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception. Augmentez l'écart entre le matériel et le récepteur.
• Connectez le matériel sur une prise de courant placed sur un circuit différent de celui auquel le récepteur est connecté.
• Consultez votre revendeur ou un technicien Radio/TV expérimenté afin de leur demander conseil.

Les changements ou modifications non approuvés expressément par Mitsubishi peuvent annuler le droit de l'utilisateur à faire fonctionner ce matériel.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Panneau de commande

Panneau de branchement

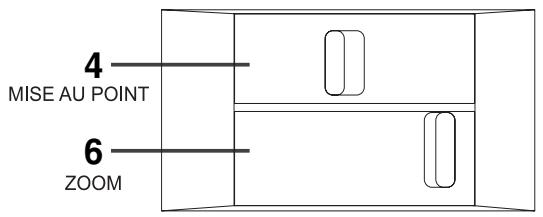

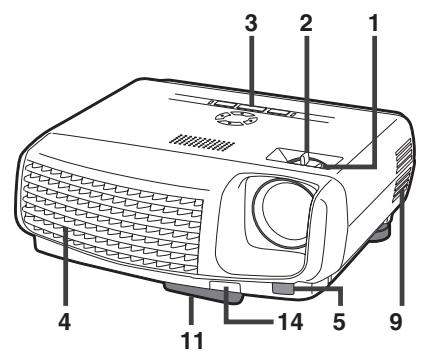

1 Bague de mise au point 2 Bague de zoom 3 Panneau de commande 4 Grille de sortie d'air 5 Capteur de la télécommande (Avant) 6 Grille d'entrée d'air 7 Grille d'entrée d'air 8 Panneau de branchement 9 Grille d'entrée d'air 10 Haut-parleur 11 Pied de réglage (avant) 12 Pied de réglage (arrière) 13 Barre de verrouillage 14 Boutons de réglage des pied (Avant)

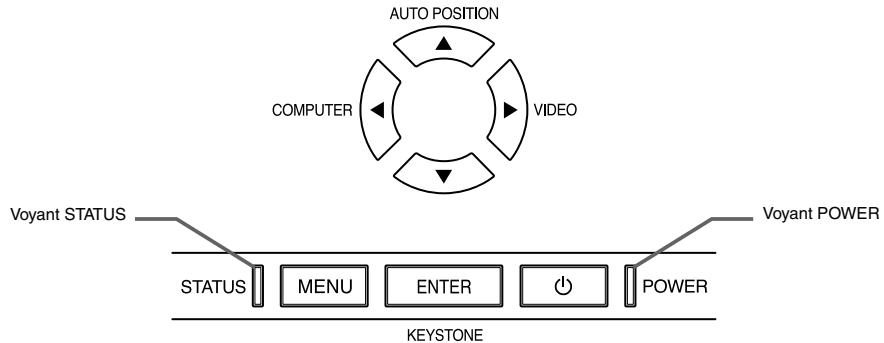

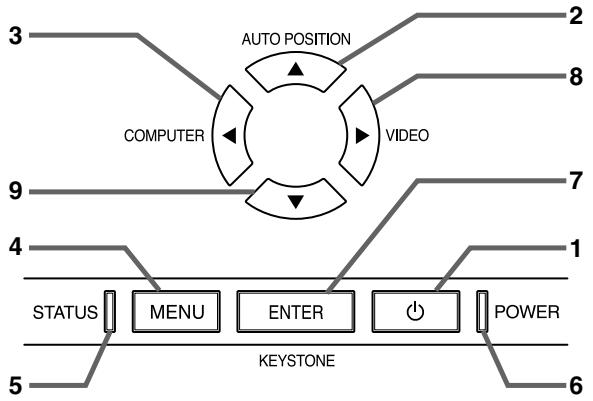

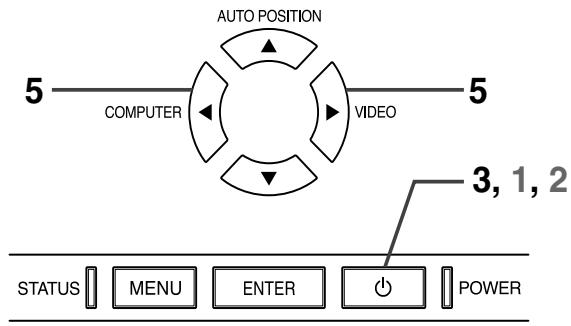

1 Touche POWER 2 Touche AUTO POSITION 3 Touche COMPUTER 4 Touche MENU 5 Voyant STATUS 6 Voyant POWER 7 Touche KEYSTONE/ENTER 8 Touche VIDEO/ 9 Touche

Important:

• Lorsque le menu ou l'écran de réglage de la correction trapezoidal ou d'entrée du mot de passe est affiché, les touches COMPUTER, VIDEO et AUTO POSITION seront respectivement de touches,, et. Lorsque le menu est affiché à l'écran, la touche KEYSTONE fonctionne comme la touche ENTER. 1 Prise d'alimentation 2 Prise COMPUTER IN (1, 2) (Mini D-SUB 15 broches) 3 Prise MONITOR OUT (Mini D-SUB 15 broches) 4 Capteur de la télécommande (Arrière) 5 Boutons de réglage des pieds (Gauche/Droit) 6 Grille d'entrée d'air 7 Prise USB (PC) 8 Prise AUDIO IN (Mini prise) 9 Prise AUDIO OUT (Mini prise) 10 Prise S-VIDEO 11 Prise VIDEO 12 Barre de verrouillage 13 Prise SERIAL (RS-232C) (D-SUB 9 broches)

Télécommande

Cette fonction n'est pas disponible sur ce modèle.

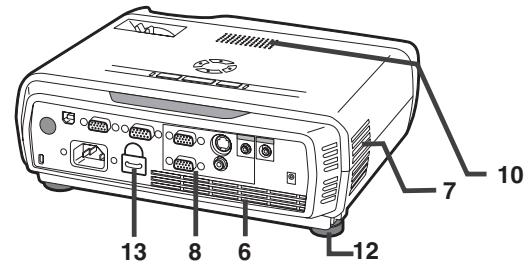

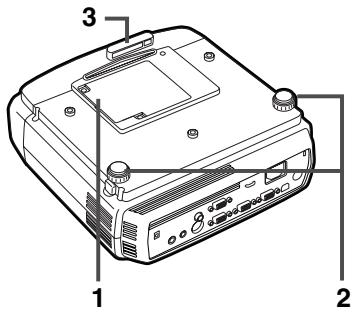

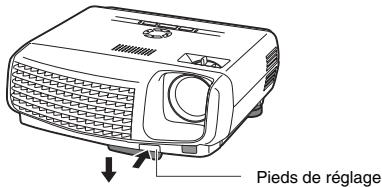

1 Couvercle de la lampe 2 Pied de réglage (avant) 3 Pied de réglage (arrière)

Attention :

Ne remplacez pas la lampe immédiatement après avoir utilisé le projecteur : celle-ci est extrêmement chaude et vous risqueriez de vous brûler grièvement.

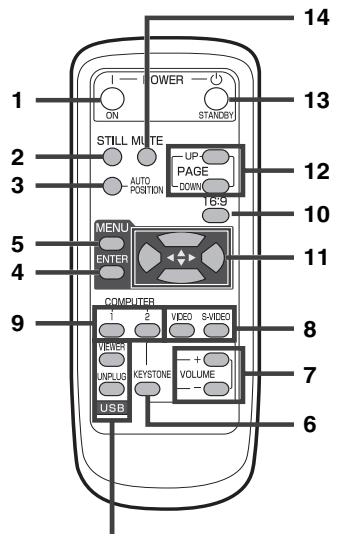

1 Touche ON 2 Touche STILL 3 Touche de position automatique (AUTO POSITION) 4 Touche d'entrée (ENTER) 5 Touches de menu (MENU) 6 Touche KEYSTONE 7 Touches +, -(VOLUME) 8 Touches de vidéo, S-video 9 Touches de l'ordinateur (COMPUTER 1, 2) 10 Touche 16:9 11 Touches de direction 12 Touches PAGE UP et DOWN 13 Touche OFF 14 Touche MUTE (Audio/Video)

• Les touches + et - sont utilisées pour le réglage du volume. KEYSTONE est utilisé en plus de la commande de volume.

Installation des batteries

Utilisez deux batteries AA.

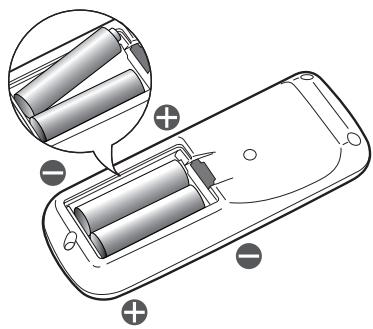

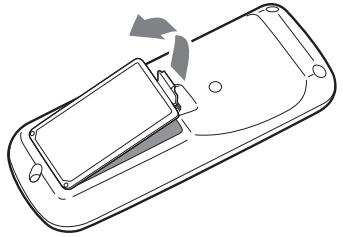

1. Retirez le couvercle arrière de la télécommande en poussant la porte du compartiment des batteries dans le sens de la flèche.
2. Installez les batteries en veillant à ce qu'elles soient positionnées correctement (+ sur + et - sur -).

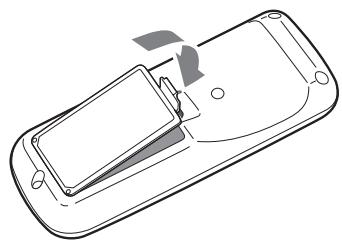

3. Installez les batteries à partir du côté - (côté du ressort) et veillez à les mettre bien en place.
4. Remettez le couvercle arrière.

Attention :

• L'utilisation d'une batterie d'un type incorrect peut entraîner une explosion. Utilisez uniquement des piles au carbone-zinc ou alcalines-bioxyde de manganese.
• Récupérez les piles usagées selon la règlementation locale en vigueur.
• Une utilisation incorrecte des batteries peut entraîner une explosion. Vous ne devez pas recharger, démonter ou jeter les batteries dans le feu. Veillez à manipuler les batteries conformément aux instructions.
• Installez la batterie en orientant correctement son côté positif (+) et négatif (-), comme indiqué sur la télécommande.
• Tenez les batteries hors de portée des enfants et des animaux domestiques.
• Si vous n'utilisez pas la télécommande pendant un certain temps, retirez la batterie.
• N'associez pas une nouvelle batterie avec une batterie plus ancienne. Si la solution que contiennent les batteries entre en contact avec votre peau ou vos vêtements, rincez-les avec de l'eau. Si la solution entre en contact avec vos yeux, rincez-les avec de l'eau et consultez un médecin.

Rayon d'action (de la télécommande)

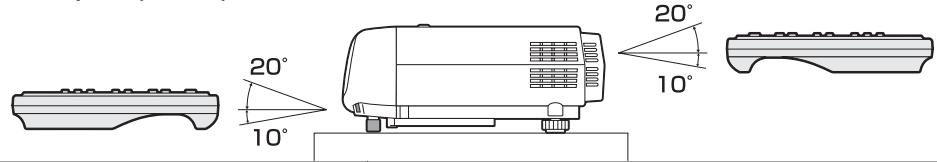

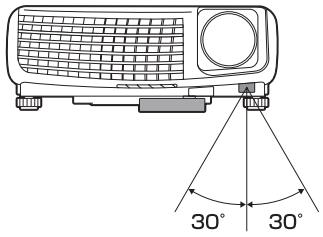

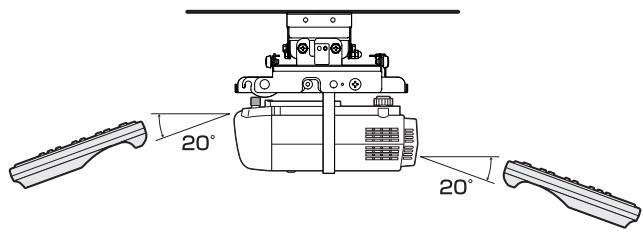

Lorsque la télécommande est dirigée vers le capteur de télécommande du projecteur, son rayon d'action maximum est d'environ 10 m (soit environ 32 pieds). Lorsque la télécommande est dirigée vers l'écran, la distance entre la télécommande et le projecteur via l'écran doit être au maximum de 5 m. Cependant, le rayon d'action peut varier en fonction du type d'écran utilisé.

Important:

N'exposez pas le capteur de télécommande à la lumière directe du soleil ou à une lumière fluorescente. Gardez une distance d'au moins 2 m (6,5 pieds) entre le capteur de télécommande et la lumière fluorescente, afin de garantir un fonctionnement correct de la télécommande. Lorsqu'elle est placée près du projecteur, la lumière fluorescente inverse peut provoquer des interférences avec la télécommande. Lorsque you utilisez la télécommande trop près du capteur, les commandes ne pas être transmises correctement.

Orientation du projecteur

Le format de l'image varie en fonction de la distance entre l'écran et le projecteur.

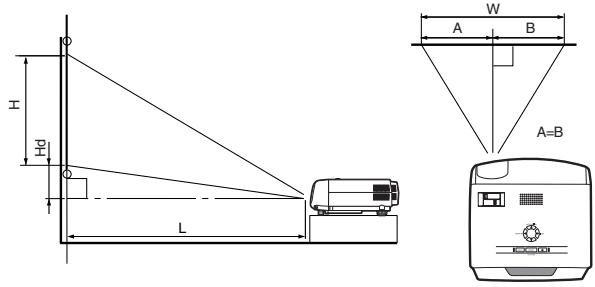

Projection avant L: Distance entre l'écran et l'avant du projecteur Hd: Hauteur de l'image projetée

Écran						Distance entre l'appareil et l'écran : L				Hd
Taille en		Largeur : W		Hauteur : H		Zoom minimum (GD ANGLE)		Zoom maximum (TÉLÉ)		Minimum		Maximum
pouces	cm	pouces	cm	pouces	cm	pouces	m	pouces	m	pouces	cm	pouces	cm
40	102	32	81	24	61	50	1.3	61	1.5	3.5	8.8	10.7	27.2
60	152	48	122	36	91	76	1.9	91	2.3	5.2	13.3	15.8	40.1
80	203	64	163	48	122	101	2.6	121	3.1	7.0	17.7	21.4	54.4
100	254	80	203	60	152	126	3.2	151	3.8	8.7	22.1	26.5	67.3
150	381	120	305	90	229	189	4.8	227	5.8	13.1	33.2	39.8	101.0
200	508	160	406	120	305	252	6.4	302	7.7	17.4	44.2	53.0	134.6
250	635	200	508	150	381	315	8	378	9.6	21.8	55.3	66.3	168.3
300	762	240	610	180	457	378	9.6	-	-	26.1	66.3	79.5	201.9

• Les illustrations ci-dessus sont approximatives et peuvent être légèrement différentes des dimensions exactes.

Projection avant, fixation au plafond

Pour la fixation au plafond, vous devez utiliser le kit de montage au plafond conçu pour ce projecteur. Faites effectuer l'installation par un spécialiste. Pour plus de détails, consultez votre revendeur.

• La garantie de ce projecteur ne couvre pas les dommages causés par l'utilisation d'un kit de montage au plafond autre que celui recommandé ou par l'installation du kit de montage au plafond à un emplacement non ajustat.

• Lorsque vous utilisez le projecteur fixe au plafond, regalez TYPE DE PROJECTION dans le menu INSTALLATION sur RETRO INVERS. Voir page 16.
• Lorsque le projecteur est fixé au plafond, les images peuvent apparaitre plus foncées que lorsqu'elles sont projetées à partir d'une table. Il ne s'agit pas d'un dysfonctionnement.

Projection arrière

Faites effectuer l'installation par un spécialiste. Pour plus de détails, consultez votre revendeur.

• Pour la projection arrière, réglez TYPE DE PROJECTION dans le menu INSTALLATION sur RETRO. Voir page 16.

Attention :

• Le fait de poser le projecteur directement sur un tapis bloque la ventilation effectuée par les ventilateurs, ce qui peut endommager l'appareil ou provoquer des pannes. Pour faciliter la ventilation, placez une planche sous le projecteur.
• Placez le projecteur à au moins 50 cm (20 pouces) du mur, afin d'éviter de bloquer la grille d'entrée d'air et les grilles de sortie d'air dégageant de l'air chaud.
• N'utilisez pas le projecteur dans les endroits suivants et de la façon suivante : vous risqueriez de provoquer un incendie ou un choc électrique.
• Dans un endroit poussiéreux ou humide.
• En position inclinée ou renversée.
• Près d'un chauffage.
• Dans un endroit graisseux, enfumé ou humide, tel qu'une cuisine.
• Dans la lumière directe du soleil.
• La où la température peut devenir élevée, comme dans une voiture fermée.
• La où la température est inférieure à +5°C (+41^) ou supérieure à +35°C (+95^).

Important:

N'appuyez pas sur l'objectif car vous risqueriez de l'endommager.

Ce projecteur peut être connecté à différents types d'appareils équipés de connecteurs de sortie RGB analogiques, tels qu'un magnétoscope, une caméra vidéo, un lecteur de vidéodisques et un ordinateur.

Important:

Veillez à ce que l'appareil connecté soit éteint, avant de commencer la connexion. - Branchez fermement le cordon d'alimentation du projecteur et des appareils connectés. Pour les débrancher, tirez sur la prise et non pas sur le cordon d'alimentation. Lorsque le projector et les appareils connectés sont placés trop près les uns des autres, l'image projetée risque d'être affectée par des interférences. Pour plus de détails sur leur mode de connexion, reportez-vous au manuel de chaque appareil.

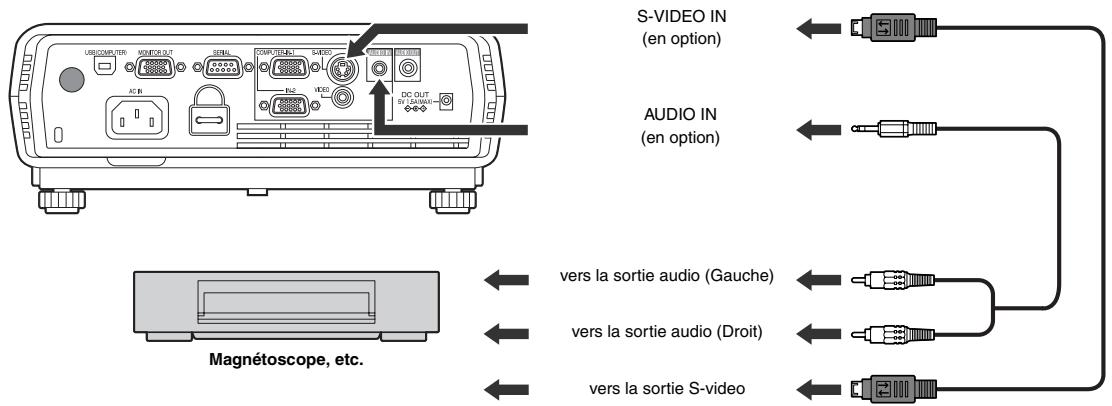

Projecteur + Appareil AV

Important:

• Branchez les prises vidéo et audio du câble Audio aux bornes appropriées, en respectant le code des couleurs.
• La sortie du haut-parleur est en mono.

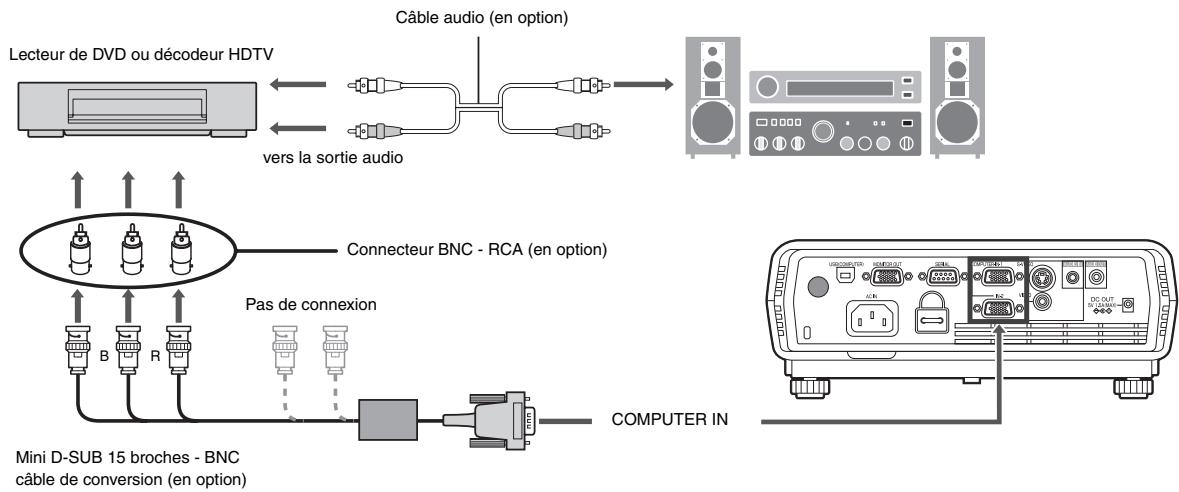

Projecteur + lecteur DVD ou décembre HDTV

Certains lecteurs de DVD sont équipés d'un connecteur de sortie pour branchement à 3 lignes (Y, CB, CR). Lorsque vous connectez ce genre de lecteur de DVD avec le projecteur, utilisez la borne COMPUTER IN.

Important:

• Les noms des bornes Y, PB, et PR sont disponibles à titre d'exemple, lorsqu'un décodeur HDTV est connecté.
• Les noms des bornes varient en fonction des appareils connectés. Pour la connexion, utilisez un câble de conversion Mini D-SUB 15 broches - BNC.
• Avec certains lecteurs de DVD, il se peut que l'image ne soit pas projetée correctement. Lorsque you connectez un decodeur HDTV equipede bornes RGB, reglez ENTREES MULTIMEDIA sur RGB dans le menu REGLAGE SIGNAUXVIDEO. La sortie du haut-parleur est en mono.

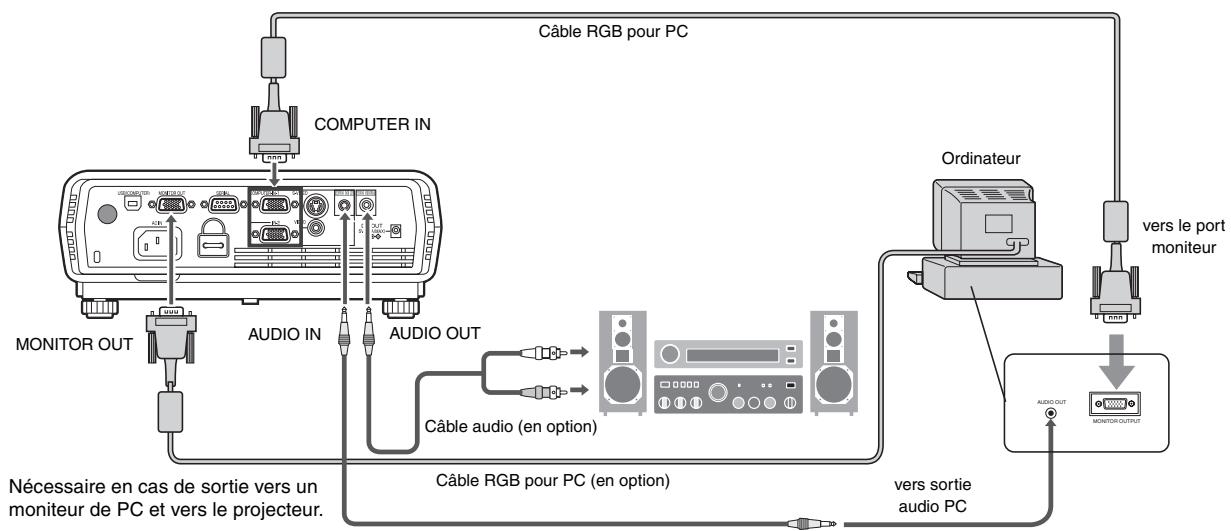

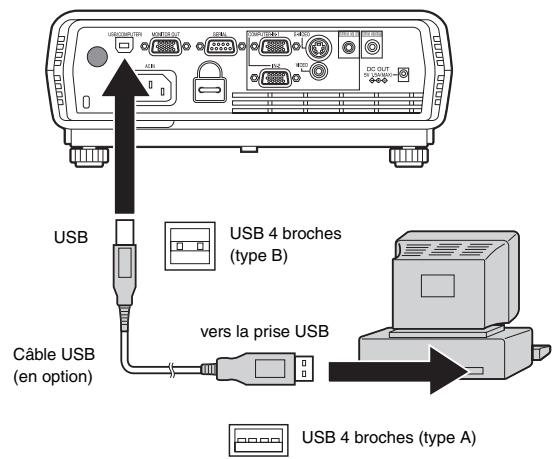

Pour un ordinateur avec mini d-sub

Câble audio PC (en option)

Important:

Lorsque vous utilisez un câble RGB plus long à la place du câble fourni, la qualité de l'image risque d’être déteriorée. - Certains ordinateurs requièrent des connecteurs supplémentaires ou des adaptateurs de sortie RGB, pour pouvoir être connectés sur ce projecteur. Pour plus d’informations, contactez votre revendeur. - Ce projecteur utilise une prise jack à broche stéréo pour son entrée audio. Vérifiez le type de la borne de sortie audio de l’ordinateur connecté et préparez un câble approprié pour la connexion. Certains ordinateurs ne sont pas équipés de borne de sortie audio. - La sortie du haut-parleur est en mono. Lorsque le câble audio est connecté à la prise AUDIO OUT, la sortie vers les haut-parleurs est coupée.

Pour macintosh

Si votre Macintosh n'est pas équipéd d'un port vidéo, un adaptateur de sortie moniteur est nécessaire. Pour plus d'informations, contactez votre revendeur. - Certains Macintosh requirent un adaptateur MAC pour le cable RGB, pour la connexion avec ce projecteur. Pour plus d'informations, contactez ce revendeur.

La prise COMPUTER IN de ce projecteur est conforme à la norme DDC1/2B. Lorsqu'un ordinateur qui prend en charge cette norme est connecté à cette borne, l'ordinateur charge automatiquement les informations du projecteur et se prépare pour la sortie des images appropriées.

• Après avoir connecté sur cette borne un ordinateur qui prend en charge cette norme, branchez le cordon d'alimentation du projecteur dans la prise secteur, puis mettez en marche l'ordinateur.
• Vous devrez peut-être installer le pilote DDC, en fonction de l'ordinateur que vous utilisez. Dans ce cas, vous devez télécharger le pilote depuis notre site Web. Pour plus d'informations, contactez un libre revendeur ou le bureau des ventes Mitsubishi.

Préparation pour la projection

1. Branchez sur le projecteur le cordon d'alimentation fourni.
2. Branchez le cordon d'alimentation dans la prise secteur.
3. Retirez le cache-objectif.

Mise en garde :

• Ne regardez pas directement dans l'objectif, lorsque le projecteur est allumé.
• Le cache-objectif sert à protéger l'objectif. Si vous laissez le cache-objectif sur l'objectif lorsque le projecteur est allumé, il risque de se déformer. Retirez le cache-objectif avant d'allumer le projecteur.
• Les cordons d'alimentation pour l'utilisation aux États-Unis et en Europe sont fournis avec ce projecteur. Utilisez le cordon requis pour votre pays.
• Ce projecteur utilise une fiche de mise à la terre à trois broches. N'enlevez pas les broches de mise à la terre de la fiche d'alimentation. Si la fiche d'alimentation n'entre pas dans la prise secteur, demandez à un électricien de changer la prise secteur murale.
• Le cordon d'alimentation fourni pour les États-Unis est prévu pour le 120 V. Ne connectez jamais ce cordon sur une prise secteur ou une alimentation électrique utilisant d'autres types de tensions ou de fréquences que celles spécifiées. Si vous souhaitez utiliser une alimentation électrique utilisant une autre tension que celle spécifiée, préparez séparément un cordon d'alimentation approprié. Pour éviter tout risque d'incendie ou de choc électrique, utilisez une alimentation de type 100-240 V AC 50/60 Hz.
• Ne placez aucun objet sur le cordon d'alimentation et ne placez pas le projecteur près de sources de chaleur, afin d'éviter d'endommager le cordon d'alimentation. Si le cordon d'alimentation est endommagé, cela risque de provoquer un incendie ou un choc électrique. Contactez votre revendeur afin qu'il remplace.
• Ne modifiez pas et n'altérez pas le cordon d'alimentation. Si le cordon d'alimentation est modifié ou altéré, cela risque de provoquer un incendie ou un choc électrique.

Attention :

• Enforcez le cordon d'alimentation fermement. Pour le débrancher, tirez sur la prise et non pas sur le cordon d'alimentation.
• Le cordon d'alimentation ne doit pas être branché ou débranché avec les mains mouillées. Vous risqueriez de recevoir un choc électrique.

Réglage de l'angle de projection

Pour obtenir une qualité de projection maximale, projetez les images sur un écran plat installé à par rapport au sol. Si nécessaire, inclinez le projecteur à l'aide des deux pieds de réglages situés sur la partie inférieure du projecteur.

Utilisation des pieds de réglage (avant)

1. Inclinez le projecteur selon l'angle approprié.
2. Appuyez sur le bouton de réglage des pieds (avant).
3. Relâchez ce bouton (avant) afin d'ajuster la position de l'image dans le sens de la longueur.

Après l'utilisation du projecteur :

1. Rentrez les pieds de réglage (avant) dans le projecteur en appuyant sur les boutons de réglage des pieds.

Utilisation des pieds de réglage (arrière)

1. Inclinez le projecteur selon l'angle approprié.
2. Appuyez sur les touches de réglage des pieds à côté des pieds de réglage (arrière). Les pieds sortent.
3. Relâchez les touches pour bloquer les pieds de réglage (arrière) dans la position.
4. Faites tourner les pieds de réglage (arrière) pour un réglage précis.

Après l'utilisation du projecteur :

1. Rentrez les pieds de réglage (arrière) dans le projecteur en appuyant sur les boutons de réglage des pieds.

Important:

• Si nécessaire, faites tourner le pied de réglage (avant) pour un réglage précis.
• Installez l'écran sur un mur plat à l'horizontale par rapport au sol.
• Une inclinaison du projecteur supérieure à ± 10^ (droite et gauche) ou à ± 15^ (avant et arrière) peut provoquer des problèmes ou l'explosion de la lampe. Vous pouvez incliner le projecteur au maximum de, uniquement à l'aide des pieds de réglage.
• Il se peut que les images ne puissent pas être projetées sous la forme d'un rectangle régulier ou avec un rapport d'aspect de 4:3, en fonction des conditions d'installation du projecteur et de l'écran.
• Pour corriger la distorsion trapézoidale verticale, appuyez sur la touche KEYSTONE du projecteur ou de la télécommande pour afficher KEYSTONE et réglez l'image en appuyant sur la touche, (ou sur la touche VOLUME + ou - sur la télécommande).

Dans les cas suivants :

Appuyez sur la touche (ou -).

Appuyez sur la touche ou ^+

Important:

• Lors du réglage de la distorsion trapézoidal, la valeur de réglage est indiquée. Cette valeur ne correspond pas à l'angle de projection.
• La plage de réglage possible pour la valeur de réglage de la distorsion trapézoidale peut varier en fonction des conditions d'installation. Lorsque le réglage de la correction trapézoidale est appliqué, la résolution diminue. En outre, des bandes peuvent apparaître ou des lignes droites peuvent se courber en cas de motifs complexes. Ces phénomènes ne sont pas anormaux.
• Du bruit peut apparaître à l'écran pendant le réglage de la correction trapézoidale selon le type de signal vidéo projeté et les valeurs du réglage. Si c'est le cas, réglez la correction trapézoidale dans une plage dans laquelle l'image s'affiche sans bruit.
• Lors du réglage de la correction trapézoidale, l'image peut ne pas s'afficher correctement selon le type du signal d'entrée.

Pour SD430U

• Lors de la réception du signal 720p ou 1080i, les fourchettes de modification trapézoidale sont limitées.

KEYSTONE

Mise en marche

1. Allumez tout d'abord l'appareil connecté au projecteur.
2. Branchez le cordon d'alimentation dans la prise secteur.

Le voyant POWER s'allume. - Si vous débranchez le cordon d'alimentation de la prise secteur avant le refroidissement complet du projecteur, après avoir utilisé celui-ci, les ventilateurs risquent d'entrer en action la prochaine fois que vous brancherez le cordon d'alimentation et la touche POWER risque de ne pas fonctionner. Dans ce cas, attendez que les ventilateurs s'arrêtent et appuyez sur la touche POWER pour allumer le voyant.

1. Appuyez sur le bouton POWER du panneau de commande ou sur le bouton ON de la télécommande.

Il faut parfois attendre environ une minute avant que la lampe s'allume. - Il se peut que la lampe ne s'allume pas. Dans ce cas, attendez quelques minutes et essayez à nouveau d'allumer la lampe. - Après avoir appuyé sur la touche POWER ou après avoir choisi le mode de lampe, il se peut que l'image tremble, jusqu'à ce que la lampe ait atteint son niveau de stabilité. Il ne s'agit pas d'un dysfonctionnement. - Quel que soit le paramètre MODE LAMPE dans le menu INSTALLATION, le mode STANDARD est activé par défaut à chaque fois que le projecteur est allumé. Lorsque MODE LAMPE a été réglé sur BAS, le mode de lampe change après environ une minute de STANDARD à BAS.

Condition\Voyant	STATUS	POWER
Attente	-	Rouge
Lorsque la lampe est allumée.	Vert	Vert

Important:

• Ne couvrez pas la lentille avec le protège-objectif lorsque la lampe est allumée. N'enlevez pas la feuille d'aluminium à l'intérieur du protège-objectif.
• Après avoir appuyé sur la touche POWER, le projecteur commence le préchauffage. Pendant le préchauffage, les images peuvent apparaître foncées et il se peut que les commandes soient inopérantes.
• Lorsque le voyant STATUS clignote en rouge, cela signifie que la lampe doit bientôt être remplacée. Si le voyant STATUS clignote en rouge, replacez la lampe. (Voir pages 23 et 26.)
• Dans un environnement extrêmement chaud ou froid, il se peut que la qualité des images projetées ne soit pas excellente. (Il ne s'agit pas d'un dysfonctionnement.)
• Réglez la mise au point en tournant la bague de mise au point.
• Sélectionnez la source d'entrée externe de votre choix à l'aide de la touche COMPUTER ou VIDEO.
• La source d'entrée commutes entre VIDEO et COMPUTER à chaque pression sur le bouton COMPUTER du panneau de commande.
• La source d'entrée passe alternativement sur VIDEO(1) et S-VIDEO(2) chaque fois que vous appuyez sur la touche VIDEO du panneau de commande.
• Le projecteur sélectionne automatiquement le format de signal adéquat. Le format de signal sélectionné s'affiche à l'écran.
• Lorsque le menu est affiché, les touches COMPUTER et VIDEO ne fonctionnent pas.
• Lorsque COMPUTER est besoin comme source, les images fournies par l'ordinateur peuvent scintiller. Dans ce cas, appuyez sur la touche ou de la télécommande pour réduire le scintillage.
• Pour éviter de fixer de façon permanente une image sur votre projecteur, veillez à ne pas afficher les mêmes images immobiles pendant un certain temps.
• Réglez le format de l'image en tournant la bague de zoom.
• Si nécessaire, réglez à nouveau la mise au point et le zoom.

Arrêt

Pour éteindre le projecteur, utilisez la procédure ci-dessous.

1. Appuyez sur le bouton POWER du panneau de commande ou sur le bouton OFF de la télécommande.
2. Le message "POWER OFF? YES : PRESS AGAIN" apparaît à l'écran.
3. Pour annuler, appuyez sur n'importequelle touche, à l'exception de POWER. (Certaines touches de la télécommande ne permettent pas d'an-nuler.)
4. Appuyez dans un délambda de 10 secondes sur le bouton POWER du panneau de commande ou sur le bouton OFF de la télécommande.
5. La lampe s'éteindra et le voyant STATUS commencera à clignoter.
6. Meme si, après avoir appuyé pour la seconde fois sur la touche POWER (ou touche OFF), la lampe s'éteint, les ventilateurs de sortie d'air continuant à fonctionner pendant une minute pour refroidir la lampe. Levoyant STATUS arrête de clignoter.
7. Débranchez le cordon d'alimentation.

Levoyant POWER s'éteint. - Si le cordon d'alimentation est débranché accidentellement alors que le ventilateur d'entrée d'air ou que les ventilateurs de sortie d'air fonctionnement, ou que la lampe est allumée, laissez le projecteur éteint refroidir pendant 10 minutes. Pour rallumer la lampe, appuyez sur la touche POWER (ou touche OFF). Si la lampe ne s'allume pas immédiatement, appuyez à nouveau deux ou trois fois sur la touche POWER (ou touche OFF). Si elle ne s'allume toujours pas, remplacez-la.

Important:

• Lors du rangement du projecteur dans le boîtier de transport fourni avec l'appareil, l'objet doit être tourné vers le haut.

Coupure instantanée

Vous pouvez mettre hors tension ce projecteur en débranchant le cordon d'alimentation électrique sans appuyer sur le bouton POWER.

• N'arrêtez pas le projecteur quand l'indicateur STATUS clignote après l'allumage de la lampe, car la vie de service de la lampe pourrait en être raccourcie.
• Ne remettez pas le projecteur sous tension immédiatement après l'avoir arrêté, car la vie de service de la lampe pourrait en être raccourcie. (Attendez environ 10 minutes avant de le remettre sous tension.)
• Avant d'arrêter le projecteur, n'oubliez pas de fermer l'écran de menu. Sinon, les données de réglage du menu peuvent ne pas être sauvegardées.

Touche AUTO position

Si COMPUTER est sélectionné comme source d'entrée et que l'image n'est pas projetée dans la position correcte, suivez la procédure ci-dessous.

1. Projetez une image lumineuse (la fenêtre "Corbeille", par exemple) sur l'intégralité de l'écran.
2. Si l'économiseur d'écran est activé, désactivez-le.
3. Appuyez sur la touche AUTO POSITION.
4. Si l'image n'est toujours pas dans la position correcte, réglez la position de l'image à l'aide du menu REGLAGE SIGNAUX VIDEO. Voir page 19.

Volume du haut-parleur

Pour changer le volume du haut-parleur, appuyez sur la touche VOLUME + ou -.

La barre de contrôle du volume apparait à l'écran.

• La barre de contrôle du volume disparaîtra environ 10 secondes après avoir relâché la touche VOLUME.
• Lorsque la barre de sélection du menu ou le menu lui-même est affiché, les touches VOLUME ne fonctionnent pas.
• Lorsqu'un signal audio élevé (signal audio DVD, par exemple) est envoyé à la borne AUDIO IN, le son émis par le haut-parleur risque d'être déformé.

Sourdine AV

Lorsque vous appuyez sur la touche MUTE, les signaux vidéo et audio sont mis temporairement en sourdine. Pour annuler la mise en sourdine, appuyez à nouveau sur la touche MUTE.

Mode anamorphe

En cas de lecture de disques DVD contenant des données au format élargi letterbox, appuyez sur la touche 16:9. Appuyez sur la touche 16:9 pour sortir du mode ANAMORPHE.

Important:

• Quand l'image de lettre encadrée est maintenue affichée pendant une longue durée avant d'afficher l'image 4:3, les images rémanentes des barres noires peuvent apparaître sur l'écran d'image 4:3. Consulter le distributeur dans ce cas.

Attention :

• Après avoir utilisé le projecteur, attendez une minute jusqu'à ce que les ventilateurs de sortie d'air s'arrêtent. Débranchez ensuite le cordon d'alimentation de la prise secteur.
• Pour des raisons de sécurité, après avoir été éteinte, la lampe ne peut plus s'allumer pendant une minute. Il faudra encore une minute avant que le voyant STATUS s'éteigne. Si vous pouvez rallumer le projecteur, attendez que le voyant soit éteint, puis appuyez sur la touche POWER.
• Plus la température autour du projecteur est élevée, et plus les ventilateurs de sortie d'air tournent rapidement.
• Lorsque la température autour du projecteur est très élevée, le voyant "TEMPERATURE!!" clignote en rouge sur l'écran. Si la température reste élevée, la lampe s'éteint automatiquement.

Important:

• Ne pas afficher une image immobile pendant une durée prolongée, car les images rémanentes peuvent persister sur l'écran.

• 1: Non disponible avec certains signaux.
• 2: Non disponible lorsque la source est un signal VIDEO ou S-VIDEO.
• 3: L'item peut être sélectionné uniquement lorsque le signal reçu est TV60, 480i.
• 4: La plage de réglage différente en fonction des signaux d'entrée.

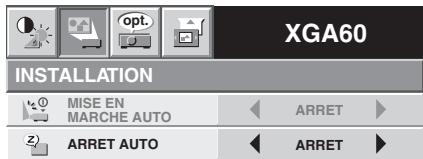

Utilisation du menu

Le menu permet de régler plusieurs paramètres. Exemple : Réglage du délai d'arrêt automatique

1. Appuyez sur la touche MENU.

1. Appuyez sur la touche ou pour sélectionner INSTALLATION.

1. Appuyez sur la touche ENTER (ou sur la touche ).

1. Appuyez sur la touche ou pour sélectionner ARRET AUTO.

MISE EN MARCHE AUTO	ARRET
2) ARRET AUTO	ARRET

1. Appuyez sur la touche ou pour régler le délai d'arrêt automatique.

MISE EN MARCHE AUTO	ARRET
ARRET AUTO	30 MN

1. Pour quitter le menu, appuyez plusieurs fois sur la touche MENU.

Important:

• Lorsque la touche ne fonctionne pas, débrancher le câble d'alimentation du mur. Attendre environ 10 minutes, le rebrancher et essayer de nouveau.

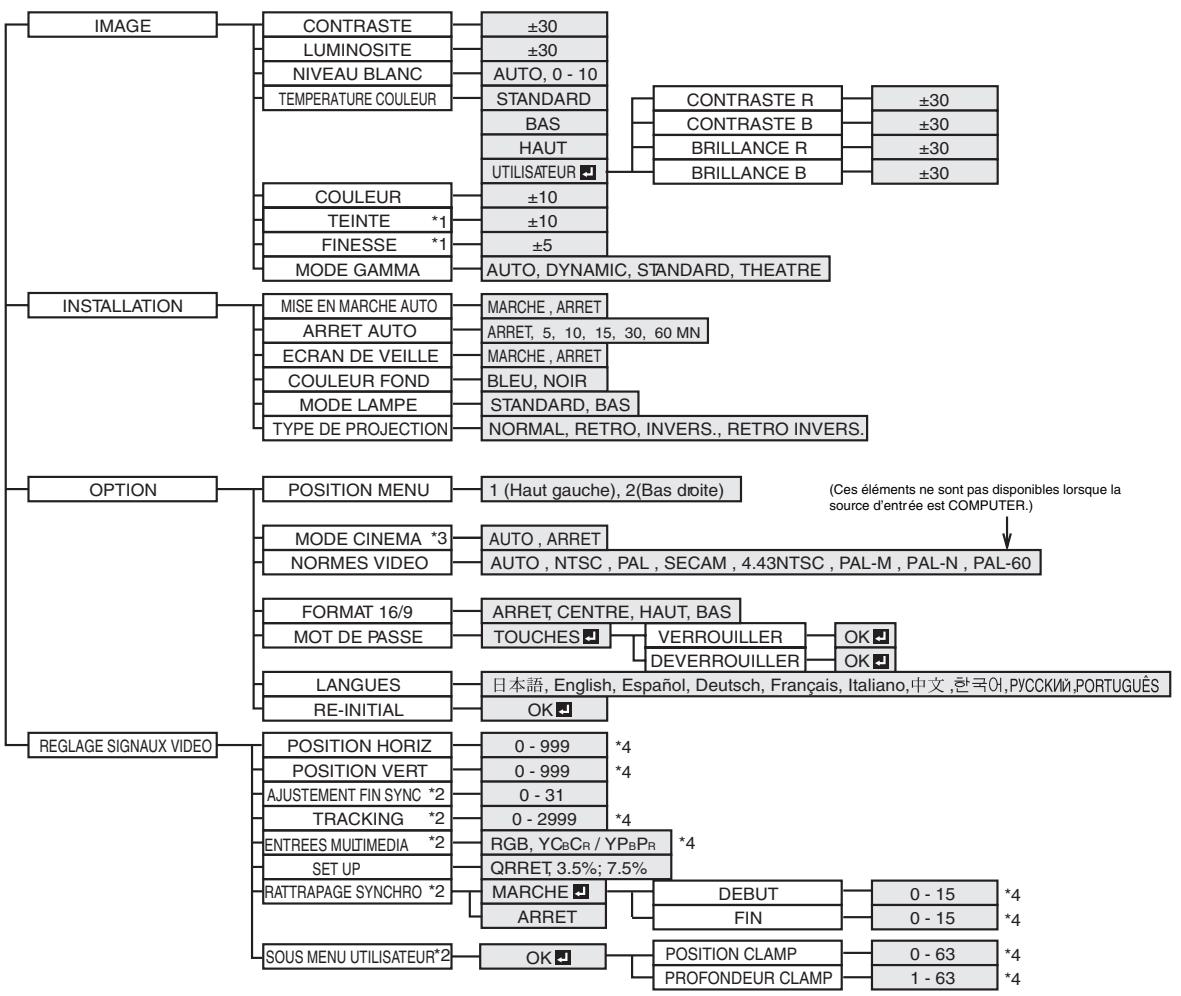

• Après avoir sélectionné les éléments marqués, appuyez sur la touche ENTER.

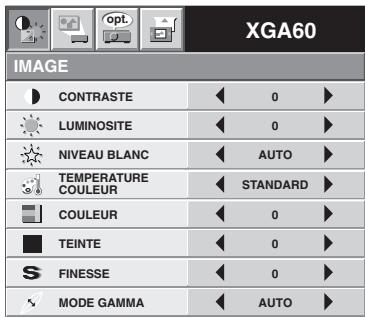

1 IMAGE

CONTRASTE. Permet de régler le contraste de l'image. Plus la valeur est élevée et plus le contraste est important.

LUMINOSITE. Permet de regler la luminosite de l'image. Plus la valeur est elevée et plus l'imagé est lumineuse.

NIVEAU BLANC.... Utilisez cette fonction pour régler le niveau du blanc de l'image projetée. Pour une utilisation normale, sélectionnez AUTO.

TEMPERATURE COULEUR.... Permet de régler la chaleur des couleurs. Voir page 18.

COULEUR... Permet de régler l'intensité des couleurs de l'image.

TEINTE. Permet de régler la balance des couleurs de l'image. Si vous augmentez la valeur, la balance des couleurs vire au vert et si vous la diminuez, elle vire au violet. (Disponible uniquement lorsque VIDEO ou S-VIDEO est besoin comme source.)

Lorsque le signal TV50 (PAL, SECAM) est envoyé, TEINTE ne peut être réglé.

FINESSE.... Permet de régler la netteté de l'image. Plus la valeur est élevée et plus l'image est nette. (Non disponible avec certains signaux.)

MODE GAMMA. Si vous sélectionnez AUTO, le mode gamma ajusté est sélectionné automatiquement, en fonction du signal d'entrée. Pour une utilisation normale, sélectionnez AUTO. Sélectionnez DYNAMIC pour les sources provenant d'un ordinateur. Sélectionnez STANDARD pour des scènes sportives et les sources vidéo. Sélectionnez THEATRE pour la projection de films.

2 Installation

MISE EN MARCHE AUTO. Si vous sélectionnez MARCHE, la lampe s'allumera automatiquement dès que vous brancherez le cordon d'alimentation dans la prise secteur murale. Si vous utilisez le projecteur avec la fixation au plafond, sélectionnez MARCHE.

• Lorsque la lampe est éteinte, le projecteur est en mode de veille. Utilisez la télécommande pour allumer la lampe.

ARRET AUTO. Permet de régler le délai qui s'écoulera avant que le projecteur ne passe en mode de veille, lorsqu'il ne reçoit aucune entrée de signal de la source.

ECRAN DE VEILLE. Si vous selectionné MARCHE, l'écran de veille s'affichera à la mise en marche de l'appareil.

COULEUR FOND Utiliser cette fonction pour sélectionner l'arrière-plan, BLEU ou NOIR, lequel sera affiché lorsque la source sélectionnée n'émet aucun signal.

MODE LAMPE.... Permet de modifier la luminosité de la lampe. Si vous sélectionnez BAS, la luminosité de la lampe est basse et le volume sonore est réduit, ce qui permet d'augmenter la durée de vie de la lampe.

• Lorsque vous changez de mode de lampe, il se peut que l'image projetée tremble. Il ne s'agit pas d'un dysfonctionnement.
• Ne changez pas brusquement le réglage du MODE LAMPE.
• Lorsque MODE LAMPE a été réglé sur BAS, le mode change de STANDARD à BAS après une minute environ.

TYPE DE PROJECTION Permet d'inverser l'image projetée. Sélectionnez RETRO pour les projections par l'arrière avec le projecteur posé sur la table. Sélectionnez RETRO INVERS pour les projections par l'avant, lorsque le projecteur est fixé au plafond.

3 OPTION

POSITION MENU Permet de sélectionner la position du menu à l'écran, 1.

(angle supérieur gauche) ou 2. (angle inférieur droit).

MODE CINEMA Si vous sélectionnez AUTO, le mode film sera automatiquement activé lorsque le signal source d'un film sera envoyé en entrée. Si vous sélectionnez ARRET, le mode film ne sera pas activé.

NORMESVIDEO Si vous sélectionnez AUTO, le format vidéo équivalent est sélectionné automatiquement, en fonction du signal d'entrée. Si l'image n'est pas affichée correctement, sélectionnez manuellement le format vidéo de votre choix.

FORMAT 16/9. SLECTIONNZ MARCHE pour la lecture de DVD contenant des données d'image en format video 16:9 (grand écran).

MOT DE PASSE. Permet de modifier le mode du verrouillage par mot de passe, ainsi que d'activer ou de désactiver le verrouillage par mot de passe. Voir page 21 pour plus de détails.

LANGUES. Permet de selectionner la langue utilisée pour le menu. ( / English / Espanol / Deutsch / Français / Italiano / / {_KHKIN / PORTUGUES)

RE-INITIALISER. Permet de réinitialiser les réglages du menu (à l'exception de MOT DE PASSE et LANGUES).

• MODE CINEMA peut uniquement être réglé lorsqu'un signal TV50, TV60, 480i, 576i est affiché. Si NORMES VIDEO est réglé sur AUTO, l'image risque de ne pas être projetée avec les bonnes couleurs. Dans ce genre de cas, changez le réglage de NORMES VIDEO en fonction du signal d'entrée.

4 Reglage signauxvideo

POSITION HORIZ. Permet de régler la position horizontale de l'image.

POSITION VERTICALE Permet de régler la position verticale de l'image.

Ajustement fin sync Permet de synchroniser le projecteur avec le signal d'entrée de l'ordinateur, afin que l'image ne soit pas floue.

TRACKING.... Permet d'éliminer les parasites d'image, tels que les bandes larges.

ENTREES MULTIMEDIA Le projeteur ajuste automatiquement ses réglages lorsqu'il est connecté à un lecteur DVD équipé d'une sortie de composant video (Y, C_B, C_R ). Si ce projeteur est connecté à un apparéil disposant d'une borne RGB, CHOISSEZ manuellement RGB.

SET UP Lorsque OFF est sélectionné, les zones noires s'éclaircissent. Lorsque 3.5% ou 7.5% est sélectionné, les zones noires s'obscurcissent. RATTRAPAGE SYNCHRO Permet de régler l'image, lorsqu'une voie apparait en haut de l'écran.

5 Sous MENU utilisateur (inutile de régler ce paramètre lors de l'utilisation normale.)

POSITION CLAMP

Profondeur CLAMP Permet de corriger le blanc franc ou le noir franc de l'image projetée.

XGA60
REGLAGE SIGNAUX VIDEO
POSITION HORIZ	0
POSITION VERT	0
AJUSTEMENT FIN SYNC.	0
TRACKING	0
ENTREES MULTIMEDIA	RGB
SET UP	7.5%
RATTRAPAGE SYNCHRO	MARCHE
SOUS MENU UTILISATEUR	OK

SOUS MENU UTILISATEUR
CLAMP	POSITION CLAMP	0
CLAMP	PROFONDEUR CLAMP	1

Important:

• Vous ne pouvez définir les options des menus IMAGE, REGLAGE SIGNALUX VIDEO et SOUS MENU UTILISATEUR que lorsqu'un signal est injecté.

Réglage de l'image

Vous pouvez régler l'image à l'aide du menu IMAGE.

XGA60
CONTRASTE	0
LUMINOSITE	0
NIVEAU BLANC	AUTO
TEMPERATURE COULEUR	STANDARD
COULEUR	0
TEINTE	0
FINESSE	0
MODE GAMMA	AUTO

Pour contrôler le niveau de noir et blanc de l'image :

Réglez CONTRASTE dans le menu IMAGE. Appuyez sur la touche pour augmenter le contraste et sur la touche pour le réduire.

Pour contrôler le niveau de lumière de l'image :

Réglez LUMINOSITE dans le menu IMAGE. Appuyez sur la touche▶ pour éclaircir l'image et sur la touche ↓ pour assombrir l'image.

Pour déterminer l'intensité de la couleur :

Réglez COULEUR dans le menu IMAGE. Appuyez sur la touche pour augmenter le nombre de couleurs dans l'image et sur la touche pour le réduire.

Pour régler l'équilibre chromatique rouge/vert de l'image :

Réglez TEINTE dans le menu IMAGE. Appuyez sur la touche pour augmenter le niveau de vert dans l'image et sur la touche pour augmenter le niveau de rouge dans l'image.

Pour régler le détail et la clarté de l'image :

Réglez FINESSE dans le menu IMAGE. Appuyez sur la touche pour rendre l'image plus nette et sur la touche pour la rendre plus floue.

Température couleur

1. Sélectionnez TEMPERATURE COULEUR dans le menu IMAGE.
2. Appuyez sur la touche ou pour sélectionner UTILISATEUR
3. Appuyez sur la touche ENTER.

UTILISATEUR
CONTRASTE R	← 0	→
CONTRASTE B	← 0	→
BRILLANCE R	← 0	→
BRILLANCE B	← 0	→

1. Appuyez sur la touche ou pour sélectionner le paramètre de votre choix.
2. Appuyez sur la touche ou pour régler le paramètre de votre choix.
3. Pour obtenir des résultats de réglage optimaux, répétez les étapes 4 et 5.
4. Pour quitter le menu, appuyez plusieurs fois sur la touche MENU.

Il existe différentes sortes de couleurs blanches. La chaleur chromatique permet d'en montrer les différentes nuances. Un blanc dont la chaleur est BASSE est LEGEREMMENT ROUGEÀTRE. Lorsque la chaleur chromatique augmente, le blanc devient bleuâTRE. Ce projeteur règlice cette chaleur chromatique en changeant les valeurs de contraste du bleu et du rouge.

Pour augmenter la chaleur chromatique :

Augmentez le CONTRASTE B (bleu) et diminuez le CONTRASTE R (rouge).

Pour réduire la chaleur chromatique :

Diminuez le CONTRASTE B (bleu) et augmentez le CONTRASTE R (rouge).

Réglage de l'image à partir de l'ordinateur

Ce projecteur permet de régler le format du signal vidéo envoyé par l'ordinateur. Cependant, certaines images ne sont pas projetées correctement en raison du type d'ordinateur utilisé. Lorsque l'image envoyée par l'ordinateur n'est pas projetée correctement, appuyez sur la touche AUTO POSITION. (Voir page 14.) Si l'image n'est toujours pas projetée correctement, réglez l'image à partir de l'ordinateur en utilisant le menu.

XGA60
REGLAGE SIGNAUX VIDEO
POSITION HORIZ	0
POSITION VERT	0
AJUSTEMENT FIN SYNC.	0
TRACKING	0
ENTREES MULTIMEDIA	RGB
SET UP	7.5%
RATTRAPAGE SYNCHRO	MARCHE
SOUS MENU UTILISATEUR	OK

Réglez POSITION HORIZ dans le menu REGlAGES SIGNAUX VIDEO. Appuyez sur la touche pour déplacer l'image vers la gauche. Appuyez sur la touche pour déplacer l'image vers la droite.

Pour déplacer l'image verticalement :

Réglez POSITION VERT dans le menu REGlAGES SIGNAUX VIDEO. Appuyez sur la touche pour déplacer l'image vers le haut. Appuyez sur la touche pour déplacer l'image vers le bas.

Lorsque l'image tremble ou si l'image est floue :

Réglez AJUSTEMENT FIN SYNC. dans le menu REGlAGES SIGNAUX VIDEO.

Lorsque la partie supérieure de l'image est courbée :

Changez le réglage de RATTRAPAGE SYNCHRO dans le menu REGlAGE SIGNAUX VIDEO. Sélectionnez MARCHE, appuyez sur la touche ENTER et règlez DEBUT ou FIN pour réduire la courbe.

SOUS MENU UTILISATEUR
CLAMP	POSITION CLAMP	0
	PROFONDEUR CLAMP	1

Lorsque des bandes larges apparaissant :

Réglez POSITION CLAMP ou PROFONDEUR CLAMP dans le menu SOUS MENU UTILISATEUR.

Important :

Pour une utilisation normale, ne changez aucun réglage dans le menu SOUS MENU UTILISATEUR.

Méthode de réglage simplifiée

1. Sélectionnez POSITION HORIZ dans le menu REGlAGE SIGNAUX VIDEO.
2. Appuyez sur la touche ou pour régler la position de démarriage horizontale (ou le côté gauche de l'image).
3. Sélectionnez TRACKING dans le menu REGLAGE SIGNAUX VIDEO.
4. Appuyez sur la touche ou pour régler la position finale horizontale (ou le côté droit de l'image).
5. Pour obtenir des résultats de réglage optimaux, répétez les étapes 1 à 4.
6. Sélectionnez POSITION VERT dans le menu REGLAGE SIG-NAUX VIDEO.
7. Appuyez sur la touche ou pour régler la position de démarrage verticale (ou le bord supérieur de l'image).

Image fixe

Pour arrêter momentanément l'image (ou pour afficher une image fixe):

Appuyez sur la touche STILL de la télécommande.

L'image s'immobilisera momentanément.

Pour remettre l'image en mouvement :

Appuyez à nouveau sur la touche STILL de la télécommande.

Important:

• Ne pas afficher une image immobile pendant une durée prolongée, car les images rémanentes peuvent persister sur l'écran.

Page précédente et page suivante

Vous pouvez passer à la page précédente ou suivante de la présentation en envoyant une commande à l'ordinateur à l'aide de la télécommande. Passez d'une page à l'autre en utilisant la touche PAGE UP ou PAGE DOWN de la télécommande.

Connexion

Pour contrôler l'ordinateur avec la télécommande, connectez le projecteur sur l'ordinateur comme indiqué ci-dessous.

• Seuls les ordinateurs équipés d'un port USB sont pris en charge.
• Attendez que la lampe s'allume avant de connecter le câble USB.

Verrouillage par mot de passe

Ce projecteur est équipé d'une fonction de verrouillage par mot de passe conçue pour protéger l'appareil contre les utilisations incorrectes par des enfants par exemple, ou pour empêcher l'utilisation par des personnes autres que celles censées l'utiliser.

TOUCHES.... Toutes les touches du projecteur (à l'exception de la touche POWER) sont déactivées. (Les touches de la télécommande sont activées.) Vous pouvez utiliser ce mode comme mesure de prévention, afin d'éviter que l'appareil soit utilisé par des enfants ou par toute autre personne n'était pas censée l'utiliser.

Pour activer la fonction de verrouillage par mot de passe :

1. Affichez le menu OPTIONS.
2. Appuyez sur la touche ou pour sélectionner MOT DE PASSE.
3. Appuyez sur la touche ENTER.

L'écran de réglage du verrouillage par mot de passe apparaît.

• Si le mot de passer a déjà été activé, le mode ne pourra pas être changé. Dans ce cas, appuyez sur la touche ENTER pour annuler le verrouillage par mot de passer et essayez à nouveau.
• Appuyez sur la touche ENTER.

L'écran permettant d'entrer un mot de passe apparait.

1. Appuyez sur la touche ou pour sélectionner un chiffre de 0 à 9.
2. Appuyez sur la touche
3. Vous pouvez sélectionner le chiffre suivant.
4. Répétez les étapes 5 et 6 pour régler un mot de passe à quatre chiffres.
5. Entrez à nouveau le mot de passe pour le confirmer, en répétant ces mêmes étapes.
6. Sélectionnez OK et appuyez sur la touche ENTER.
7. Si le mot de passe ne correspond pas, un message d'erreur s'affiche.
8. Pour annuler la procédure, sélectionnez CANCEL et appuyez sur la touche ENTER.
9. Vous pouvez également annuler la procédure en appuyant sur la touche MENU.

Pour annuler la fonction de verrouillage par mot de passe :

1. Affichez le menu OPTIONS.
2. Appuyez sur la touche ou pour sélectionner MOT DE PASSE.
3. Appuyez sur la touche ENTER.

L'écran d'annulation du verrouillage par mot de passe apparait.

1. Appuyez sur la touche ENTER.

L'écran permettant d'entrer le mot de passe apparait.

1. Appuyez sur la touche ou ∇ pour sélectionner un chiffre de 0 à 9.
2. Appuyez sur la touche
3. Vous pouvez sélectionner le chiffre suivant.
4. Si le mot de passe est à quatre chiffres, répétez les étapes 5 et 6 pour entrer les deux derniers chiffres.
5. Appuyez sur la touche, sélectionnez OK et appuyez sur la touche ENTER.
6. Si vous avez entré un mot de passe incorrect, un message d'erreur s'affiche.
7. Pour annuler la procédure, appuyez sur la touche, sélectionnez CANCEL et appuyez sur la touche ENTER.
8. Vous pouvez également annuler la procédure en appuyant sur la touche MENU.

Important :

• Si vous oubliez votre mot de passe, maintenez les touches MENU et ENTER du panneau de commande enfoncées simultanément pendant environ trois secondes pour annuler la fonction de verrouillage par mot de passe.

Si elle ne fonctionne plus, remplacez-la par une lampe neuve.

Attention :

• Ne retirez pas la lampe juste après avoir utilisé le projecteur. Vous risqueriez de vous brûler, car lorsqu'elle est utilisée, la lampe devient très chaude.
• Avant de replacer la lampe, appuyez sur la touche POWER pour éteindre la lampe et attendez deux minutes, afin que la lampe refroidisse. Débranchez le cordon d'alimentation de la prise secteur et attendez une heure, afin que la lampe soit complètement froide.
• Ne retirez la lampe que lorsque vous devez la remplacer. Une mauvaise manipulation peut provoquer des blessures ou un incendie.
• Ne touchez pas la lampe directement. Elle pourrait se briser et vous risqueriez de vous blesser ou de vous brûler.
• Veillez à ne pas faire tomber la vis de fixation de la lampe dans le projecteur. Veillez également à n'introduire aucun objet métallique ou inflammable à l'intérieur de l'appareil : cela pourrait provoquer un incendie ou un choc électrique. Si un objet tombe dans l'appareil, débranchez-le et contactez votre revendeur. Fixez soigneusement la lampe afin d'éviter tout risque de dysfonctionnement ou d'incendie.
• Si la lampe se casse, de petits éclats de verre risquent de tomber à travers les grilles, et de rester à l'intérieur du projecteur ou du boitier de la lampe. Lorsque vous retirez le boitier de la lampe, veillez à retourner le projecteur et à tenir la poignée du boitier de la lampe, afin d'éviter de vous blesser avec les éclats de verre.
• Si la lampe se casse, ne secouez pas le boitier de la lampe et ne le tenez pas au-dessus de votre visage après l'avoir retiré. Des éclats de verre risquent de tomber et vous pourriez vous blesser les yeux.
• -vous que le projecteur est dans une position sûre avant de commencer les opérations.
• Retournez doucement le projecteur.
• Dévissez les vis (a) à l'aide d'un tournevis cruciforme (+) et retirez le couvercle de la lampe (b).
• Retirez les vis (c) à l'aide d'un tournevis cruciforme (+).
• Soulevez la poignée.
• Extrayez le boîtier de la lampe par sa poignée, tout en tenant fermement le projecteur.

Sortez doucement le boîtier de la lampe du projecteur. Si vous le sortez rapidement, la lampe risque de se briser et de projeter des éclats de verre. - Ne renversez aucun liquide sur le boîtier de la lampe que vous avez sorti et tenez-le éloigné des objets inflammables et des enfants, afin d'éviter tout risque de blessure ou d'accident.

1. Fixez soigneusement un nouveau boîtier de lampe dans le projecteur, en veillant à respecter le sens d'installation.
2. Remettez la poignée dans sa position d'origine.

(b)

• Vérifiez si la poignée est bien verrouillée.
• Revissez les vis (c) à l'aide d'un tournevis cruciforme (+).
• Revissez la vis (a) à l'aide d'un tournevis cruciforme (+), afin de fixer le couvercle de la lampe.

Remise à zéro du compteur de durée d'utilisation de la lampe

Branchez le cordon d'alimentation, allumez la lampe et remettez le compteur de durée d'utilisation de la lampe à zéro en appuyant simultanément sur les

(b)

touches, et POWER du panneau de commande pendant environ trois secondes.

Important :

• Si vous n'appuyez pas simultanément sur ces trois touches, la durée d'utilisation de la lampe ne sera pas remise à zéro.
• Lorsque l'évoyant STATUS s'allume pour sortir, cela signifie que le compteur de durée d'utilisation de la lampe a été correctement remis à zéro.
• Si le couvercle de la lampe n'a pas été fixé correctement, le projector ne s'allumera pas.
• N'oubliez pas de remettre le compteur de durée d'utilisation de la lampe à zéro chaque fois que vous remplacez la lampe.
• Remettez le compteur de durée d'utilisation de la lampe à zéro uniquement lorsque vous remplacez la lampe.

Attention :

• La lampe est fragile. Si elle se casse, veillez à ne pas vous couper avec les éclats de verre.

Intervalle de remplacement de la lampe

Lorsque l'avis d'extinction de la lampe s'allume, il est recommandé de replacer la lampe même si celle-ci est allumée normalement. Un affaiblissement de l'éclairage et/ou de la luminosité des couleurs indique que la lampe doit être replacée. Lorsque la durée d'utilisation dépasse le temps qui doit s'écouler avant l'émission d'un avis d'extinction de la lampe ^+1, le voyant clignotera en vert et rouge lorsque la lampe est allumée (si elle n'est pas allumée, un voyant rouge clignotera) et le message de remplacement de la lampe apparaîtra à l'écran pendant une minute chaque fois que la lampe sera allumée. Lorsque la durée d'utilisation dépasse le temps qui doit s'écouler avant l'émission d'un avertissement d'extinction de la lampe ^+2, le message de remplacement (LAMP EXCHANGE) apparaîtra régulièrement ^+4 à l'écran pendant une minute.

Lorsque la durée d'utilisation de la lampe dépasse le temps qui doit s'écouler avant l'extinction de la lampe ³, le projecteur s'est int automatiquement et ne peut plus être utilisé jusqu'à ce que la lampe soit replacée et le compteur de durée d'utilisation remis à zéro.

XD430U/SD430U

*1 3000 heures

*2 3800 heures

*3 4000 heures*5

La durée ci-dessus sont lorsque MODE LAMPE dans le menu INSTALLATION est réglé sur BAS. Lorsqu'il est réglé sur STANDARD, la durée est raccourcie.

Ces intervalles dépendent des réglages du mode de lampe. Lorsque MODE LAMPE est réglé sur STANDARD, le temps qui doit s'écouler avant l'extinction de la lampe est raccourci à 2000 heures.

Vous trouvez ci-dessous les solutions qui vous permettront de résoudre les problèmes classiques auxquels vous risquez d’être confronté. Nous vous recommendons de consulter ce tableau avant de contacter votre revendeur.

Les images ne sont pas projetées à l'écran.

Problème	Cause et solution
L'appareil ne s'allume pas.	• Contrôlez l'état des voyageants.
	POWER STATUS Solusion
	□ Anrêt □ Arnêt • Branchez le cordon d'alimentation sur le projecteur. • Branchez le cordon d'alimentation sur une prise secteur.
	□ Rouge fixe □ Arrêt • Si des objetsBloquent l'entrée d'air ou la grille de sortie, retireez-les et effectuez les opérations suivantes : 1. Débranchez le cordon d'alimentation de la prise secteur. 2. Attendez que le projecteur ait refroidi. 3. Branchez le cordon d'alimentation sur la prise secteur. 4. Appuyez sur la touche POWER.
	□ —— □ Orange clignotant • Si des objetsBloquent l'entrée d'air ou la grille de sortie, retireez-les. • N'exposez pas les grilles de sortie d'air à un courant d'air chaud émis par un appareil de chauffage.
	□ —— □ Vert clignotant • Lorsque levoyant STATUS arrêté de clignoter, appuyez sur la touche POWER. • Si vous débranchez le cordon d'alimentation alors que le ventilateur tourne encore, la lampe risque de ne pas s'allumer avant environ une minute, la prochaine fois que vous rebrancherez le cordon d'alimentation. • Àprous s'étre étente, la lampe ne peut plus se rallumer pendant environ une minute. • Appuyez plusieurs fois sur la touche POWER.
	□ Rouge fixe • Remplacez la lampe. (La lampe a atteint la n de sa durée de vie.)
	□ —— □ Rouge/vert clignotant □ Arrêt • Fixez le capot de la lampe sur la partie inférieure.
	□ —— □ Fixe ou □ —— □ clignotant • Fixe le capot du Itre sur la partie inférieure. Débranchez le cordon d'alimentation de la prise secteur et contactez votre revendeur.
Les images ne sont pas projétées à l'écran.	Annulez la mise en sourdine du signal audio/vidéo en appuyant sur la touche MUTE. • Retirrez le cache-objectif. • Il arrive parfois que la lampe ne s'allume qu'au bout d'environ une minute. • Plus rarement, la lampe peut parfois ne pas s'allumer du tout. Dans ce cas, attendez quelques minutes et essayez à nouveau d'allumer la lampe. • Si le projecteur a été éteint avant le refroidissement complèt de la lampe, il se peut que les ven dilateurs com-mencent à tourner et que la touche POWER ne fonctionne pas, la prochaine fois que vous brancherez le cor-don d'alimentation sur la prise secteur. Attendez que les ventilateurs s'immobilisent et appuyez sur la touche POWER pour rallumer la lampe. • Vérifiez si le couvercle de la lampe est fermé. • Vérifiez si le cable connecté à l'appareil externe n'est pas endommagé. • Si vous utilisez une rallonge, remplacez-la par le cable fourni et contrôlez si les images sont projétées cor-rectement. Si les images sont projétées correctement, utilisez un amplificateur de signal RGB avec la ral-longe.
Les images disparaisent soudainement.	Il se peut que l'entrée d'air ou la grille de sortie d'air soit bloquée. (Dans ce cas, le voyant STATUS clignote en orange.) → Retirrez les objets qui Bloquent l'entrée d'air ou la grille de sortie d'air et effectuez les opérations suiva-ntes : 1. Attendez que le ventilateur d'air d'entrée ou d'air de sortie s'arrête (ou attendaç que le voyageant STA-TUS s'étiigne.) 2. Débranchez le cordon d'alimentation de la prise secteur. 3. Attendez environ 10 minutes. 4. Branchez le cordon d'alimentation sur la prise secteur. 5. Appuyez sur la touche POWER Lorsque le voyageant STATUS clignote en rouge, cela signifiè que la lampe doit être replacée. Dans ce cas, remplacez la lampe.
"NO SIGNAL" s'affiche.	Mettez l'appareil connecté sous tension ou vérifie si celui-ci fonctionne correctement. Vérifiez si l'apparéil externe émet un signal de sortie. (Ce contrôle est particulièrement conseilé si l'apparéil externe utilisé est un ordinateur portable.) Vérifiez si le cable connecté à l'apparéil externe n'est pas endommagé. Vérifiez si le projecteur est connecté à l'apparéil externe à l'aide des bornes correctes. Vérifiez si l'apparéil connecté est correctement sélectionné comme source d'entrée. Si vous utilisez une rallonge, remplacez-la par le cable fourni et contrôlez si les images sont projétées cor-rectement. Si les images sont projétées correctement, utilisez un amplificateur de signal RGB avec la ral-longe.

Les images ne sont pas projetées correctement.

Problème	Cause et solution
Les images projétées tremblant. Les images projétées sont décalées.	• Vérifiez si le cable connecté à l'appareil externe n'est pas sur le point de se rompre. • Connectez fermement la prise du cable au connecteur de l'appareil externe. • Appuyez sur la touche AUTO POSITION. • Il arrive parfois que certains ordinateurs émettent des signaux ne répondant pas aux spécifications. Réglez le menu REGLAGE SIGNALUX VIDEO. (Voir page 19.)
Les images projétées sont déformées.	• Réglez le projecteur et l'écran de façon à ce qu'ils soient perpendiculars l'un par rapport à l'autre. (Voir page 12.)
Les images projétées sontsons.	• Réglez LUMINOSITE dans le menu IMAGE. (Voir page 18.) • Remplacez la lampe. (Voir page 22.) • Retirez le cache-objectif.
Les images projétées sont flous.	• Réglez la mise au point. (Voir page 13.) • Nettoyez l'objet. • Retirez le cache-objectif. • Appuyez sur la touche ◆ ou ◆ de la télécommande pour éliminer le trembllement. • Réglez LUMINOSITE et CONTRASTE dans le menu IMAGE. (Voir page 18.) • Réglez le projecteur et l'écran de façon à ce qu'ils soient perpendiculars l'un par rapport à l'autre. (Voir page 12.)
Les images projétées représent des points blancs. Les images projétées représent des points noirs.	• Ce symptôme est normal sur un projecteur DLP et ne constitutte pas une panne. (Un très petit nombre de pix-els peuvent rester allumésou éteints, mais il ne s'agit pas d'unepanne. Des pixels à 99,99% ou plus doivent être utilisés.)
Les images projétées représent une irisation.	• Ce symptôme est dûau bruit de décomposition des couleurs qui se produit sur les systèmes DLP et ne constitutte pas une panne.
De fines rayures noires apparaissent dans les images projétées.	• Ce phénomène est dû à des interférences avec l'écran et il ne s'agit pas d'un dysfonctionnement. Changez l'écran ou modifier la mise au point du projecteur.
Les images projétées (et le son) sont ondulées et déformées.	• Connectez fermement la prise du cable au connecteur de l'appareil externe. • Tenez le projecteur à distance de tout matériel émettant des ondes radio pouvant provoquer des interférences. • Lors du réglage de la correction trapézoidal, l'image peut ne pas s'afficher correctement selon le type du signal d'entrée. Il ne s'agit pas d'un dysfonctionnement. Dans ce cas, corrigez à nouveau la distorsion trapézoidal de telle façon que la distorsion soit minimale.
La teinte des images projétées est incorrecte.	• Vérifiez si le paramètre ENTRÉES MULTIMEDIA du menu REGLAGE SIGNALUX VIDEO est correctement réglier. (Voir page 17.) • Vérifiez si le cable connecté à l'appareil externe n'est pas endommagé.
Seules les zones mobiles des images transmises par l'ordinateur ne sont pas affichées.	• Cela est dû à l'ordinateur utilisé. Contactez le fabricant de votre ordinateur.
Les images projétées sont obscurcies.	• Alignez la résolution de sortie de votre ordinateur sur celle du projecteur. Pour savoir comment changer la résolution de sortie de votre ordinateur, contactez le fabricant de votre ordinateur. (Voir page 29.) • Certaines images et certains textes sont obscurcis lors du réglage de la distorsion trapézoidal. Dans ce cas, utilisez le projecteur sans appliquer le réglage de la distorsion trapézoidal. (Voir page 12.)

Autres

Problème	Cause et solution
De l'air chaud sort des grilles de sortie d'air.	Cet air chaud est le résultat du refroidissement de la partie interne du projecteur. Il ne s'agit pas d'un dys- fonctionnement.
Audio n'est émis.	Vérifiéz si le volume n'est pas réglié trop bas.
Impossible d'utiliser le menu.	Il se peut que des parasites provoquent un dysfonctionnement des micro-ordinateurs à l'intérieur du projecteur. → Appuyez sur la touche POWER pour éteindre la lampe et débranchez le cordon d'alimentation de la prise secteur murale. Attendez environ 10 minutes, branchez le cordon d'alimentation et es sayez à nou-veau.
"TEMPERATURE!!" s'affiche.	Ce message s'affiche lorsque la température ambiente est trop élevé. Si la température reste élevé, la lampe s'éteindra automatiquement. → Faites en sortie que la température ambiente n'atteigne pas des niveaux trop élevés. Ce message s'affiche lorsque l'entrée d'air ou la grille de sortie d'air est obstruée. Si elles restent obstruées, la lampe s'éteindra. → Retirrez les objets qui bloquent l'entrée d'air ou la grille de sortie d'air.
Le symbole ⊕ apparaît.	Ce symbole apparait lorsque vous avez effectué une mauvaise manœuvre. Il ne s'agit pas d'un dysfonction- nement.
La télécommande ne fonctionne pas très bien ou pas du tout.	Vérifiéz si la batterie est bien installée dans la télécommande ou si elle n'est pas trop faible. (Voir page 8.) Veillez à ne pas exposer le capteur de la télécommande à la lumière directe du soleil ou à une lumière fluo- rescente. (Voir page 8.) Utilisez la télécommande en respectant son rayon d'action. (Voir page 8.) Utiliser la télécommande à au moins 10 cm du projecteur.
Les touches du panneau de commande (à l'excep- tion de la touche POWER) ne fonctionnent pas.	La fonction de verrouillage par mot de passer est activé. → Annulez le verrouillage par mot de passer. (Voir page 21.)
Bruit anormal.	Étant donné que la roue chromatique tourne à grande vitesse, des bruits métalliques peuvent parfois se pro- duire. Il ne s'agit pas d'une symptôme de panne.

Lorsque les problèmes ci-dessous se produisent après avoir remplacé la lampe, contrôlez les éléments suivants.

Problème	Cause et solution
L'appareil ne s'allume pas.	Fixez correctement le capot de la lampe sur la partie inférieure.Remettez le compteur de durée d'utilisation de la lampe à zéro. (Voir page 22.)
Levoyant STATUS clignote.	Remettez le compteur de durée d'utilisation de la lampe à zéro. (Voir page 22.)

Attention :

N'oubliez pas d'éteindre la lampe et de débrancher le cordon d'alimentation de la prise secteur avant toute opération d'entretien sur le projecteur.

Nettoyage du projecteur et des trous de ventilation

Utilisez un chiffon doux pour nettoyer le projecteur et les grilles de ventilation. Lorsque les grilles sont sales, nettoyez-les avec un chiffon doux imbibé d'un détergent doux dilué et séchez-les ensuite avec un chiffon sec.

Pour éviter que la surface du projecteur ne déteigne ou ne se détériore :

• Ne vaporisez pas de l'insecticide sur le projecteur ou à l'intérieur de celui-ci.
• N'utilisez pas de l'essence ou du diluant pour le nettoyer.
• Ne laissez pas des matériaux en caoutchouc ou en plastique entrer en contact avec le projecteur.

Nettoyage de l'objet

Utilisez une Brosse spéciale pour les objectifs ou un chiffon spécial imbibé d'un produit destiné au nettoyage des objectifs. La surface de l'objet est fragile. Utilisez uniquement du matériel de nettoyage d'objet recommendé et nonabrasif. Ne touchez pas l'objet avec vos doigts.

Cet appareil est équipé de deux voyants, chacun d'entre eux indiquant les conditions de fonctionnement du projecteur. Vous trouvez ci-dessous des solutions à vos éventuels problèmes. Si ces problèmes persistent, éteignez le projecteur et consultez votre revendeur.

Conditions normales

POWER	STATUS	CONDITION	REMARQUE
Rouge fixe	Arrêt	Stand-by (Attente)
Vert fixe	Vert clignotant	Lampe en attente (environ 1 minute)	La touche POWER ne peut pas être utilisée pour allumer ou êtreindre l'appareil.
Vert fixe	Vert fixe	L'appareil est sous tension. (Conditions normales)

Conditions anomalies

POWER	STATUS	CONDITION	SOLUTION POSSIBLE
Vert fixe ou Rouge fixe	Orange clignotant	Température anormale • Les grilles de ventilation sont obstrués par de la poussière ou des salissures. • La température de la pièce est élevé.	• Nettoyez les grilles de ventilation. • Installes le projecteur dans un endroit plus frais.
Rouge fixe	Vert clignotant	Le circuit de protection est activé ou la lampe est dans un état annormal.	• Attendez que levoyant STATUS s'éteigne, puis appuyez sur la touche POWER. • Si la solution ci-dessus ne fonctionne pas, rem- placez la lampe.
Rouge fixe	Vert/rouge clignotant	Lorscque la durée d'utilisation dépasse le temps qui doit s'écouler avant l'émission d'un avis d'extinction de la lampe alors que l'appareil était sous tension. (Voir page 22).	Remplacez la lampe. Si ce problème se produit, installez une lampe neuve.
Rouge fixe	Rouge clignotant	Lorscque la durée d'utilisation dépasse le temps qui doit s'écouler avant l'émission d'un avis d'extinction de la lampe alors que l'appareil était hors tension. (Voir page 22).
Rouge fixe	Rouge fixe	Lorscque la durée d'utilisation de la lampe dépasse le temps qui doit s'écouler avant l'extinction de la lampe. (Voir page 22).
Vert/rouge clignotant	Arrêt	Le couvercle de la lampe n'est pas fermé.	Fermez correctement le couvercle.
Vert/rouge clignotant	Fixe ou clignotant	Anormal.	Contactez votre revendeur.

Type	Projecteur DATA DLP™
Modèle	XD430U/SD430U
Alimentation électrique	CA 100V - 240 V, 50 / 60 Hz
Entrée nominale	3,0 A (XD430U/SD430U)
Technologie d'affichage	Puce simple de 0,55"-Digital Micromirror Device (DMD) avec une roue des couleurs R,G,B,W.Pixels 1024 x 768 = 786432 pixels (XD430U)Pixels 800 x 600 = 480000 pixels (SD430U)
Couleurs	16770000 couleurs
Objectif de projection	F 2,4- 2,6 f = 18 - 21,6 mm
Lampe (source lumineuse)	230 W (XD430U/SD430U)
Taille d'image	40 - 300 inch (aspect ratio 4:3)
Compatibilité PC	Résolution : 640 x 400 (Expansion) - 1024 x 768 (Réel) - 1280 x 1024 (Compression) (XD430U)Résolution : 640 x 400 (Expansion) - 800 x 600 (Réel) - 1024 x 768 (Compression) (SD430U)Sync (synchronisation) sur le Vert possible.
Compatibilité video	NTSC / NTSC 4,43 / PAL (y compris PAL-M, N) / SECAM, PAL-60Component Video (DVD/HDTV) (480i, 576i, 480p, 576p, 1080i, 720p)
Haut-parleur	2 W Mono, type circulaire Ø 4,5 cm x 1
Sortie S-video	Signal de luminance : 1,0 Vp-p 75 Ω (sync. négative)Signal de chroma : 0,286 Vp-p 75 Ω (signal de rafales)
Entrée video	1,0 Vp-p 75 Ω (sync. négative)
Entrées audio	350 mVrms, 10 k Ω ou plus
Entrée RGB analogue	RGB: 0.7 Vp-p 75 Ω (sync. négative)YPbPr/YCaCr : Y:1.0 Vp-p (sync. négative)PBPr/CbCr:0.7 Vp-pHD/CS : niveau TTL (positif ou négatif)VD : niveau TTL (positif ou négatif)
Connecteur de commande	Connecteur SERIAL (RS-232C) (D-SUB 9 broches) / Borne USB (Pour PageUp et Down)
Dimensions externes	261 x 102 x 265 mm (largeur x hauteur x profondeur)
Poids	Environ 2,6 kg
Longueur du cordon d'alimentation	114 pouces (1,8 m)
Température, humidité(fonctionnement garantit)	+41°F (+5°C) - +95°F (+35°C), 30 - 90%

• Les spécifications et l'aspect extérieur du projecteur sont susceptibles de modifications sans préavis.

Connecteurs

COMPUTER IN/OUT (Mini D-SUB 15 broches)

OUT

N° de broche	Spéc.
1	R(RED)/CR
2	G(GREEN)/Y
3	B(BLUE)/CB
4	GND
5	GND
6	GND
7	GND
8	GND
9	DDC5V
10	GND
11	GND
12	DDC Data
13	HD/CS
14	VD
15	DDC Clock

N° de broche	Spéc.
1	R(RED)/CR
2	G(GREEN)/Y
3	B(BLUE)/CB
4	-
5	GND
6	GND
7	GND
8	GND
9	-
10	GND
11	-
12	-
13	HD/CS
14	VD
15	-

Fourni avec l'appareil

Cable d'alimentation CA

Etats-Unis

02552-0063-01

1 Telecommande

Europe

02552-0066-01

1 Manuel de sécurité/Démarrage rapide

Royaume-Uni 02552-0065-01

1 CD-ROM

1 Cable RGB pour PC

02552-0072-00

2 Batterie

1 Câble Video

02552-0068-00

1 Bouchon d'objectif

Pièces de rechange

(Option / N'est pas fournie avec l'appareil)

Lampe de rechange au mercure

(VLT-XD430LP)

• Certains ordinateurs ne sont pas compatibles avec ce projecteur.
• La résolution maximale du projecteur est de 1024 x 768 pixels (800 x 600 pixels pour SD430U). Il se peut que les images ayant des résolutions supérieures à 1024 x 768 (ou 800 x 600) ne s'affichent pas correctement.
• Les images avec un signal SYNC sur V (Vert) risquent de trembler.
• Les images avec un signal SYNC sur V (Vert) risquent d'avoir une teinte verdâtre.
• Si la résolution et la fréquence de votre ordinateur ne figurent pas sur le tableau, cherchez une résolution et une fréquence compatibles en changeant la résolution de votre ordinateur.
• Si le signal HDTV est recu en tant que signal RGB, réglez le paramètre ENTREES MULTIMEDIA du menu REGLAGE SIGNAUX VIDEO sur RGB. TV60 et TV50 correspondent respectivement à 480i et 576i. Lorsque ces signaux sont fournis à la prise VIDEO ou S-VIDEO, le mode du signal indiqué est TV60 ou TV50. S'ils sont fournis à la prise COMPONENT, le mode du signal indiqué est 480i ou 576i.

MESCA (Mitsubishi Electric Sales Canada Inc.)

http://www.mitsubishielectric.ca

25, Boulevard des Bouvets 92 741, Nanterre CEDEX,

Phone : [phone]

Fax : [phone]

Technical Inquiries

Fax : [phone]
