MODE D'EMPLOI EX200U MITSUBISHI

Manuel d'utilisation

EX200U

Ce manuel utiliseur contient des informations importantes.

Lisez-le attentivement avant d'utiliser votre projeteur.

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVRIR

ATTENTION: POUR RÉDUIRE LES RISQUES DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE CAPOT (OU L'ARRÊRE). AUCUNE PIECE INTERNE NE POT ÉTRE RÉPARÉE OU REMPLACÉE PAR L'UTILISATEUR. CONFIEZ LES RÉPARATIONS À DES PERSONNES QUALIFIÉES.

Le symbole de l'éclair avec une flèche dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence de « tension dangereuse » non isolée à l'intérieur du produit, celle-ci étant d'une magnitude sufisante pour constituer un risque de chocolélectrique.

Le point d'exclamation dans un triangle équilatorial est destiné à alerter l'utilisateur de la présence d'instructions importantes concernant l'utilisation et la maintenance (réparation) dans la documentation fournie avec l'appareil.

MISE EN GARDE :

POUR EVITER TOUT RISQUE D'INCENDIE OU DE CHOC ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

ATTENTION :

POUR ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE, N'UTILISEZ PAS CETTE PRISE (POLARISÉE) AVEC UNE RALLONGE, UN RECEPTACLE OU TOUTE AUTRE PRISE SI LES FI.CHES DE LA PRISE NE PEUVENT PAS ÉTRE ENFONCEES À FOND ET SI ELLES SONT DONC EXPOSEES.

REMARQUE :

ÉTANT DONNÉ QUE CE PROJECTEUR DOIT ÉTRE BRANCHÉ, LA PRESE SECTEUR DOIT SE TROUVER PRès DU MATÉRIEL ET DOIT ÉTRE FACILIMENT ACCESSIBLE.

MISE EN GARDE

Utilisez le cordon d'alimentation spécifique fourni avec l'appareil. Si vous utilisez un autre cordon d'alimentation, vous risque de causeurs des interférences avec la réception radio et télé.

Utilisez le cable RGB fourni avec le matériel, afin de limiter les interférences conformément aux caractéristiques d'un apparéil de Classe B agréé par la FCC.

Cet apparéil doit être mis à la terre.

NE REGARDEZ PAS DIRECTEMENT DANS L'OB-JECTIF LORSQUE LE PROJECTEUR EST ALLUMÉ.

ATTENTION

Cet apparéil ne peut être utilisé dans les salles d'ordi-nateurs définies par la norme de protection du matériel électronique de calcul/traitement des données, ANSI/NFPA 75.

Le cordon d'alimentation attaché doit être utilisé exclusivement pour ce produit. Ne les utiliserez jamais avec d'autres appareils.

Lorsque le projecteur est utilisé en Europe: Déclaration DE CONFORMITÉ

Ce projecteur est conforme à la « directive EMC » de la CE 2004/108/CE et de la « directive Basse tension » 2006/95/CE.

La sensibilité electromagnétique a été déterminée à un niveau garantissant un fonctionnement correct dans des zones résidentielles, sur les lieux de travail et les locaux de l'industrie légère, ainsi que dans des petites entreprises, à l'intérieur comme à l'extérieur des batiments. Tous ces lieux d'utilisation se caractérésent par leur connexion au système d'alimentationasse tension public.

MISE EN GARDE

Utilisez le cable RGB fourni avec le matériel, afin de limiter les interférences conformément aux caractéristiques d'un apparéil de Classe B EN55022. Veuillez vous conformer aux instructions de MISE EN GARDE.

Veuillez suivre les instructions de l'AVERTISSEMENT.

Votre produit Mitsubishi Electric est conu et fabriqu avec des matériels et des composants de qualite superieure qui ne peuvent etre recycles et/ou reutilises.

Ce symbole signifie que les équipements électriques et électroniques, les batteries et les accumulateurs, à la fin de leur durée de service, doivent être éliminés séparément des ordures menagères.

Si un symbole chimique est imprimé sous le symbole illustré ci-dessus, il signifie que la batterie ou l'accumulateur contient une certaine concentration de métal lourd. Elle sera indiquée comme suit :

Hg : mercure (0,0005%), Cd : cadmium (0,002%), Pb : plomb (0,004%)

Dans l'Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et électroniques, les batteries et les accumulateurs usages.

Nous vous prions donc de confier cet équipement, ces batteries et ces accumulateurs à votre centre local de collecte/ recyclage.

Aidez-nous à conserver l'environnement dans lequel nous vivons!

Les machines ou appareils électriques et électroniques contiennent souvent des matières qui, si elles sont traitées ou éliminées de manière inappropriée, peuvent s'avérer potentiellement dangereuses pour la santé humaine et pour l'environnement.

Cependant, ces matieres sont nécessaires au bon fonctionnement de votre apparéil ou de votre machine. Pour cette raison, il vous est demandé de ne pas vous débarrasser de votre apparéil ou machine usage avec vos ordures menagères.

MISE EN GARDE

• Le cache-objectif sert à protéger l'objectif. Si vous laissez le cache-objectif sur l'objectif lorsque le projecteur est allumé, il risque de se déformer. Retirez le cache-objectif avant d'allumer le projecteur.
• Un cordon d'alimentation pour États-Unis, Europe, Royaume uni/ Singapour, Japon, Australie, Coree ou Chine est fourni.
• Ce projeteur utilise une fiche de mise à la terre à trois broches. N'enlevez pas les broches de mise à la terre de la fiche d'alimentation. Si la fiche d'alimentation n'entre pas dans la prise secteur, demandez à un électricien de changer la prise secteur murale.

• Si le cable d'alimentation pour les États-unis était fourni avec ce projecteur, ne le connectez jamais à la moindre prise ou source d'alimentation dont la tension ou la fréquence est différente de cette indiquée.

• Pour éviter tout risque d'incendie ou de chocolélectrique, utilisez une alimentation de type 100-240 V AC 50/60 Hz.

• Ne placez aucun objet sur le cordon d'alimentation et ne placez pas le projecteur prés de sources de chaleur, afin d'éviter d'endommager le cordon d'alimentation. Si le cordon d'alimentation est endomagé, cela risque de provoquer un incendie ou un choc électrique. Contactez votre revendeur afin qu'il remplace.
• Ne modiffiez pas et n'altérez pas le cordon d'alimen-tation. Si le cordon d'alimentation est modifié ou alteré, cela risque de provoquer un incendie ou un choc électrique.

Consignes de sécurité importantes 5
Vue extérieure du projecteur 7
Commandes et fonctions 8
Positionnement du projecteur 11
Connexion. 14
Fonctionnement 19
Ajustement de l'imagino projectee 23
Optimisation de l'image 26
Utilisation des menus 33
Entretien 39
Informations relatives à la lampe 40
Voyants 44
Dépannage 45
Charakteristiques 46

Marque, Marque déposée

Macintosh est une marque déposée d'Apple Computer Inc.

DLP^TM Digital Micromirror Device, DMD et BrilliantColor™ sont des marques commerciales de Texas Instruments.

Microsoft ou Windows sont des marques de fabrique enregistrées ou des marques de fabrique de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Les autres marques ou noms de produit sont les marques ou les marques déposées de leurs propriétaires respectifs.

Veuillez tire toutes ces instructions concernant votre projecteur et conserveze ce manuel afin de pouvoir le consulter ultérieurement. Conformez-vous à toutes les mises en garde et à toutes les instructions figurant sur le projecteur.

1. Lisez les instructions

Lisez toutes les instructions de sécurité et d'utilisation avant d'utiliser l'appareil.

1. Conserve les instructions

Conservez les instructions de sécurité et d'utilisation afin de pouvoir les consulter ultérieurement.

1. Mises en garde

Toutes les mises en garde sur l'appareil et dans les instructions d'utilisation doivent être respectées.

1. Instructions

Toutes les instructions d'utilisation doivent être suivies à la dette.

1. Nettoyage

Débranche ce projecteur de la prise de courant avant de le nettoyer. N'utilise pas de nettoyants liquides en aérosol. Pour nettoyer l'appareil, utilisez un chiffon doux et humide.

1. Equipement supplémentaire et matériel

N'ajoute jamais des équipements supplémentaires et/ou du matériel sans l'approbation du fabricant : ces ajouts peuvent entraîner des risques d'accidie, de chocolélectrique et d'autres blessures corporelles.

1. Eau et humidité

N'utilise pas ce projecteur pres d'un point d'eau ou en contact avec de l'eau.

1. Accessories

Ne placez pas ce projecteur sur un chariot, un support, un trépied, une console ou une table instable. Utilisez-le uniquement avec un chariot, un support, un trépied, une console ou une table recommendée par le fabricant ou vendue avec le projecteur. Tout montage de l'appareil doit être effectué en respectant les instructions données par le fabricant et en utilisant un accessoire de montage recommendé par le fabricant.

Lorsque l'appareil est posé sur un chariot et que vous souhaitez déplacer l'ensemble, faites-le avec précaution. Des arrêts brutoux, une force excessive et des surfaces inégales risquent de provoquer le renversement de l'appareil et du chariot.

1. Ventilation

Les fentes et les ouvertures dans le boitier servent à la ventilation, assurent un fonctionnement friable du projecteur et le protégent contre la surchauffe. N'obstruez pas ces ouvertures en plaçant le projecteur sur un lit, un divan, un tapis, une étagère, etc. Veillez à ce qu'une ventilation adequate soit assurée et à ce que les instructions du fabricant soient respectées.

1. Sources d'alimentation

Ce projeteur doit être utilisé uniquement à partir du type de source d'alimentation indiqué sur l'étiquette des caractéristiques. En cas de doute sur le type d'alimentation, consultez le revendeur de votre apparéil ou la Compagnie d'électricité de votre région.

1. Protection du cordon d'alimentation

Les cordons d'alimentation doivent être acheminés de sorte qu'on ne puisse marcher dessus et qu'ils ne puisent pas être cointés par des objets placés sur ou contre eux. Contrôlez tout particulièrement les cordons au niveau des fiches, des prises de courant et aux endroits où ils sortent de l'appareil. Ne faites pas passer le cordon d'alimentation sous un tapis.

1. Surcharge

Ne surchargez pas les prises murales et les rallonges : cela pourrait provoquer un incendie ou un chocoléctrique.

1. Objects et liquides

Ne jamais enforcer d'objets de chaque nature que ce soit dans les ouvertures de ce projecteur : ils risqueraient de toucher des pièces dangereuses sous tension ou court-circuitées, ce qui pourrait provoquer un incendie ou un choc électrique. Ne jamais renverser du liquide de chaque nature que ce soit sur le projecteur.

1. Réparation

N'essayez pas de réparer ce projecteur vous-même. Confiez toutes les opérations de réparation à des personnes qualifiées.

1. Dommages nécessitant une réparation

Dans les cas suivants, débranchez ce projecteur de la prise secteur et confiez la réparation à des personnes qualifiées :

(a) Si le cordon ou la fiche d'alimentation est endommagé.
(b) Si du liquide a ete renversé ou si des objets sont tombés dans le projecteur.
(c) Si le projecteur ne fonctionne pas normalement, alors que vous avez respecté le mode d'emploi. Réglez uniquement les commandes décrites dans le mode d'emploi. Le réglage incorrect d'autres commandes peut provoquer des dommages et un technicien qualifié doit alors souvent effectuer d'importants travaux pour remettre le projecteur en état de marche normal.
(d) Si le projecteur a ete exposé à la pluie ou à l'eau.
(e) Si le projecteur est tombé ou si le boftier a été endommagé.
(f) Si vous notez un changement significatif au niveau des performances du projecteur - cela signifie qu'il doit être réparé.

1. Pièces de rechange

Lorsqu'il est nécessaire de changer des pièces, veillez à ce que le dépanneur ait utilisé les pièces de rechange spécifiées par le fabricant ou des pièces ayant les mêmes caractéristiques que celles d'origine. Les remplacements non-agréés peuvent entraîner des risques d'incendie, de chôcs électriques et d'autres dangers.

1. Contrôle de sécurité

Après chaque opération d'entretien ou de réparation sur ce projecteur, demandez au réparateur d'effectuer les contrôle des sécurité afin de déterminer si le projecteur fonctionne dans des conditions de sécurité optimes.

MISE EN GARDE :

S'il se produit quelque que chose d'anormal avec le projecteur, débranchez-le immédiatement.

Si de la fumée, des bruits ou des odeurs étranges proviennent du projecteur, ne l'utilise pas. Cela pourrait provoquer un incendie ou un chocolélectrique. Dans ce cas, débranchez-le immédiatement et contactez votre revendeur.

Ne démontez jamais le boitier.

Ce projecteur renferme des circuits haute tension. Un contact accidentel peut provoquer un chic électrique. Ne tentez pas de réparer ou d'intervenir sur ce produit你不 même, sauf dans la mesure prescrite dans le mode d'emploi. Si vous souhaite réparer, régler ou inspector le projecteur, contactez votre revendeur.

Ne modifiez pas le projecteur.

Cela pourrait provoquer un incendie ou un choc électrique.

Ne continue pas à utiliser un projecteur endommagé.

Si le projecteur a subi une chute et que son boitier est endommagé, débranchez le projecteur et contactez votre revendeur pour qu'il l'examine. Si vous continue à utiliser le projecteur endommagé, vous risquez de provoquer un incendie.

Ne démontez jamais le boitier.

Cela poursait provoquer un incendie.

Utilisez la tension correcte.

Si vous utilisez une tension incorrecte, vous risque de provoquer un incendie.

Ne place pas le projecteur sur une surface irreguliere.

Placez le projecteur sur une surface plane et stable uniquement.

Ne regardez pas dans l'objet lorsque le projecteur fonctionne.

Vous pourriez vous faire mal aux yeux. Ne laissez jamais des enfants regarder dans l'objet lorsque le projecteur fonctionne.

Ne débranchez pas l'appareil pendant qu'il fonctionne.

Vous risqueriez de griller la lampe ou de provoquer un incendie, un chic électrique ou d'autres problèmes. Attendez que le ventilateur s'arrête avant de débrancher l'appareil.

Ne touche pas les grilles de sortie de l'air et la grille de ventilation de l'appareil.

Ne touchez pas ces éléments et ne posez pas d'autre apparéil à proximité, car ils deviennent brûlants lorsque le projecteur fonctionne. La grille de sortie de l'air et la grille de ventilation peuvent provoquer des blessures ou endommager les autres apparéils. De même, ne posez pas le projecteur sur un bureau qui ne résisterait pas bien à la chaleur.

Ne regardez pas dans la grille de sortie d'air lorsque le projecteur fonctionne.

La chaleur, la poussière, etc. qui en sortent risquent de vous faire mal aux yeux.

Ne pas obstruer l'arrivée d'air ni les grilles d'éché-pement.

Si ces sections sont obstruées, l'intérieur du projecteur risque de chauffer, ce qui entraînerait une détérioration de la qualité du projecteur et un feu.

Ne pas utiliser de vaporisateurs ou de solvants inflammables (benzène, diluant, etc.) à proximé du projecteur.

Tout produit inflatable peut entraîner des risques d'incendie ou de panne car las température à l'intérieur du projecteur augmente considérablement lorsque la lampe est allumée.

N'utilisez pas le projecteur lorsqu'il présente des traces de condensation.

Cela risque de l'endommager ou d'entrainer un autre type de panne.

Emplacement d'installation

Par mesure de sécurité, ne placez le projecteur àaucun emplacement soumis à des températures et à une humidité élevées. Lors du fonctionnement, respectez la temperature, l'humidité et l'altitude indiquées ci-des-sous.

• Température de fonctionnement : entre +5^ (+41^) et +35^ (+95^) .
• Humidité de fonctionnement : entre 30 % et 90 %.
• Ne placez jamais un appareil qui produit de la chaleur sous le projecteur, sous peine de provoquer une surchauffe.
• N'installez pas le projecteur sur une surface instable ou soumise à des vibrations.
• N'installez pas le projecteur pres d'un apparéil produitant un fort champ magnétique. Évitez également d'installer le projecteur à proximité d'un cable transmettant une forte intense de courant.
• Placez le projecteur sur une surface résistante et dépourvue de vibrations. Autrement, il pourrait tomber et provoquer des blessures ou des dom-mages graves.
• Ne mettez pas le projecteurABOUT. Il pourrait tomber et provoquer des blessures ou des dom-mages graves.
• Une inclinaison du projecteur supérieure à ± 10^ (droite et gauche) ou à ± 15^ (avant et arrêté) peut provoquer des problèmes ou l'explosion de la lampe.
• Ne placez pas le projecteur à proximé d'un climatisationur, d'un chauffage ou d'un humidificateur afin d'éviter d'exposer l'orifice d'évacuation ou de ventilation du projecteur à l'air chaud ou humide exhalé.
  Assurez-vous d'utiliser ce projecteur à une altitude de moins de 1500 mètres.

DECLARATION DE CONFORMITE FCC

Ce matériel a ete teste et s'est avere conforme aux limites pour les appareils numerieques de Classe B, conformement a la Partie 15 du reglement FCC. Ces limites sont conques pour fournir une protection raisonnable contre les interferences nuisibles dans une installation residentielle. Ce matériel generne, utilise et peut emetre de I'energie de frquence radio et, s'il n'est pas installe et utilise conformement aux instructions, il peut causer des interfences nuisibles aux communications radio. Cependant, il n'est pas garanti que des interfences ne se produiront pas sur certains types d'installations. Si ce matériel cause des interfences nuisibles à la reception radio ou telé, cela pouvant etre déterminer en eteignant et en allumant le matériel, il est conseilled a l'utiliseur d'essayer de corriger ces interfences en prenatal une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.
  Augmentez l'ecart entre le matériel et le récepteur.
  Connectez le materiel sur une prise de courant placée sur un circuit different de celui auquel le recepteur est connecté.
• Consultez votre revendeur ou un technician Radio/TV experimenté afin de leur demander conseil.

Les changements ou modifications non-approuvés expressément par Mitsubishi peuvent annuler le droit de l'utilisa-teur à faire fonctionner ce matériel.

DECLARATION DE CONFORMITE D'INDUSTRY CANADA

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

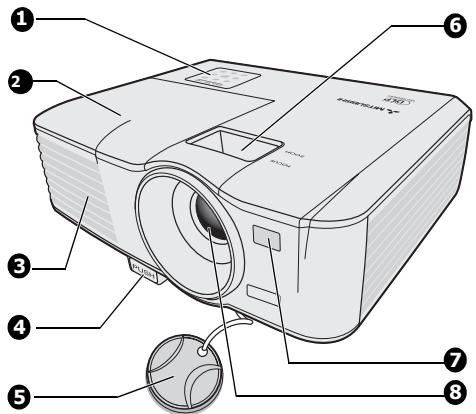

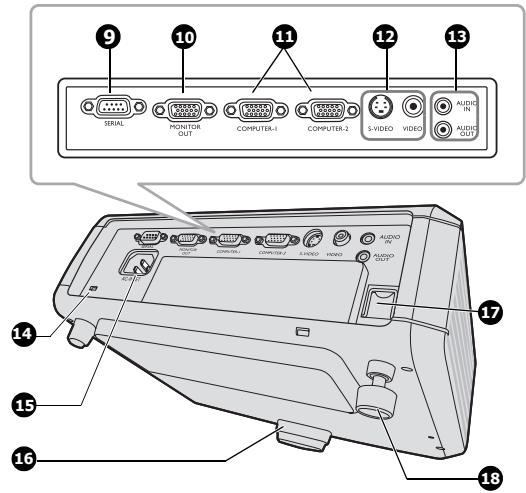

Face avant / supérieure

Face arrière/inferieure

1. Tableau de commande externe (Voir « Projecteur » à la page 8 pour plus d'informations.)
2. Couvercle de la lampe
3. Système de ventilation (sortie d'air chaud)
4. Bouton à dégagement rapide
5. Couvercle de l'objet
6. Molettes de mise au point et de zoom
7. Capteur à infrarouge avant

8. Lentille de projection

9. Port de commande série

10. Sortie de signal RVB

11. 2 entrées de signal RVB (PC)/video composantes (YPbPr/YCbCr)
12. Entre S-Video Entre video
13. Prise d'entrée audio Prise de sortie audio
14. Verrouillage Kensington
15. Prise du cordon d'alimentation secteur
16. Pied à dégagement rapide
17. Barre de sécurité
18. Pied de réglage arrêté

Verrouillage Kensington

Ce projecteur a un connecteur standard de sécurité Kensington à utiliser avec un système de sécurité Kensington MicroSaver. Consultez les informations fournies avec le système de sécurité Kensington pour des instructions sur son'utilisation pour sécuriser le projecteur. Veuillez contacter Kensington

Technology Group ci-dessous.

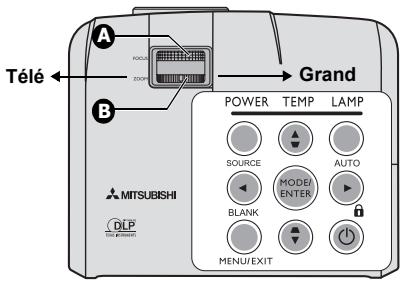

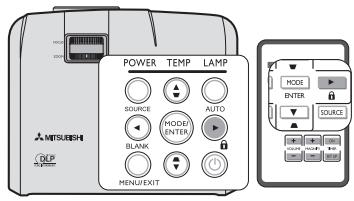

1. Molette de mise au point

Régle la mise au point de l'image projetée. Voir « Réglage fin de la taille et de la nettable de l'image » à la page 23 pour plus d'informations.

2. Molette de zoom

Permet de régler la taille de l'image. Voir « Réglage fin de la taille et de la nettoyé de l'image » à la page 23 pour plus d'informations.

3. POWER (Voyant de l'alimentation)

S'allume ou clignote lorsque le projecteur est en cours d'utilisation. Voir « Voyants » à la page 44 pour plus d'informations.

4. SOURCE

Affiche la barre de selection de la source. Voir « Changement de signal d'entrée » à la page 22 pour plus d'informations.

5.

Permet de masquer l'image à l'écran. Voir « Masquage de l'image » à la page 30 pour plus d'informations.

6. MODE/ENTER

Sélectionne un mode de configuration de l'image disponible. Voir « Sélection d'un mode d'image » à la page 26 pour plus d'informations.

Active l'objet selectionné dans le menu à l'écran.

7. MENU/EXIT

Permet d'activer l'affichage des menus à l'écran.

Retourne au menu précédent de l'affichage des menus à l'écran, quatre et enregistrres les paramètres de menu. Voir « Utilisation des menus » à la page 20 pour plus d'informations.

8. TEMP (Voyant d'avertissement de surchauffe)

S'allume en rouge lorsque la température du projecteur est trop élevé. Voir « Voyants » à la page 44 pour plus d'informations.

9. LAMP (Voyant de la lampe)

Indique l'etat de la lampe. S'allume ou clignote lorsqu'un probleme se produit au niveau de la lampe.

Voir « Voyants » à la page 44 pour plus d'informations.

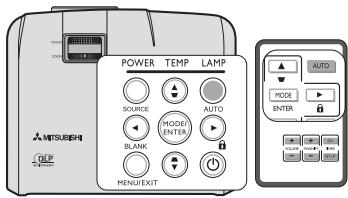

10. AUTO

Déterminé automatiquement le meilleur paramétrage pour l'image projetée. Voir « Réglage automatique de l'image » à la page 23 pour plus d'informations.

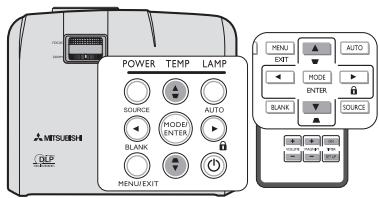

11. Touches Trapèze/Flèches (▼/▲Haut, ▲/▼ Bas)

Permet de corriger manuellement la déformation des images due à l'angle de projection. Voir « Correction trapezoidale » à la page 24 pour plus d'informations.

12. Droite/

Active le verrouillage des touches du panneau.

Voir « Touches de contrôle du verrouillage » à la page 30 pour plus d'informations.

Lorsque l'affichage des menus à l'écran est activé, les touches 5, 11 et 12 seront de flèches pour sélectionner les différentes options et effectuer les réglages nécessaires. Voir « Utilisation des menus » à la page 20 pour plus d'informations.

13. Alimentation

Permet de faire basculer le projecteur entre les modes veille et activé. Voir « Mise en marche du projecteur » à la page 19 et « Arrêt du projecteur » à la page 32 pour plus d'informations.

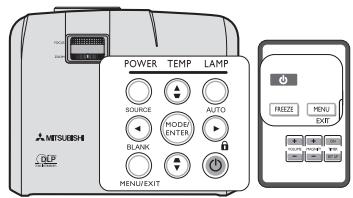

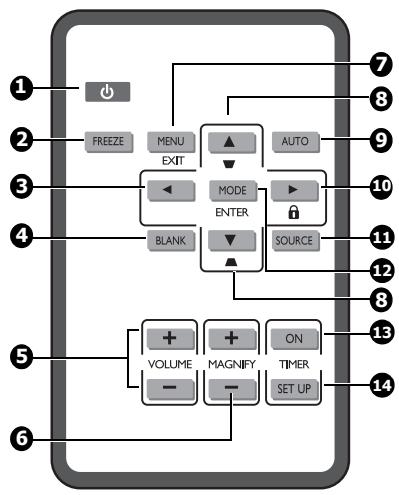

Télécommande

1. Alimentation

Permet de faire basculer le projecteur entre les modes veille et activé. Voir « Mise en marche du projecteur » à la page 19 et « Arrêt du projecteur » à la page 32 pour plus d'informations.

2. FREEZE

Met en pause l'image projetée. Voir « Arrêt sur image » à la page 31 pour plus d'informations.

3. Gauche

Sélectionne les différentes options et effectue les réglages nécessaires. Voir « Utilisation des menus » à la page 20 pour plus d'informations.

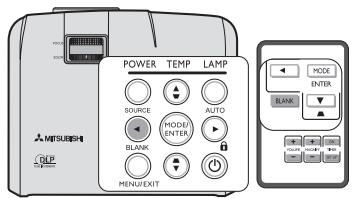

4. BLANK

Permet de masquer l'image à l'écran. Voir « Masquage de l'image » à la page 30 pour plus d'informations.

5. Touches VOLUME (+, -)

Régle le niveau sonore. Voir « Réglage du son » à la page 31 pour plus d'informations.

6. Touches MAGNIFY (+, -)

Agrandissant ou réduisent la taille de l'image projetée. Voir « Agrandir et rechercher des détails » à la page 24 pour plus d'informations.

7. MENU/EXIT

Permet d'activer l'affichage des menus à l'écran.
Retourne au menu précédent de l'affichage des menus à l'écran, quitter et enregistrrez les paramétres de menu.
Voir « Utilisation des menus » à la page 20 pour plus d'informations.

8. Touches Trapéze/Flèches (▼/▲Haut, ▲/▼Bas)

Permet de corriger manuellement la déformation des images due à l'angle de projection. Voir « Correction trapezoidale » à la page 24 pour plus d'informations.

9. AUTO

Déterminé automatiquement le meilleur paramétrage pour l'image projetée. Voir « Réglage automatique de l'image » à la page 23 pour plus d'informations.

10. Droite/

Active le verrouillage des touches du panneau.
Voir « Touches de contrôle du verrouillage » à la page 30 pour plus d'informations.

Lorsque l'affichage des menus à l'écran est activé, les touches 3, 8 et 10 seront de flèches pour sélectionner les différentes options et effectuer les réglages nécessaires. Voir « Utilisation des menus » à la page 20 pour plus d'informations.

11. SOURCE

Affiche la barre de selection de la source.

Voir « Changement de signal d'entrée » à la page 22 pour plus d'informations.

12. MODE/ENTER

En fonction du signal d'entrée sélectionne, sélectionne un mode de configuration de l'image disponible.

Voir « Sélection d'un mode d'image » à la page 26 pour plus d'informations.

Active l'objet selectionné dans le menu à l'écran.

13. TIMERON

Active ou affiche le minuteur à l'écran en fonction des réglages de minutterie que vous avez définis.

Voir « Réglage du minuteur de presentation » à la page 29 pour plus d'informations.

14. TIMER SET UP

Entre directement les réglages du minuteur pour la presentation. Voir « Réglage du minuteur de presentation » à la page 29 pour plus d'informations.

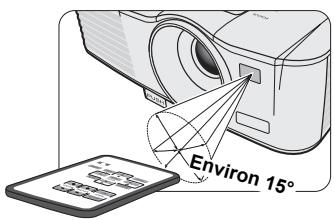

Portée efficace de la télécommande

Le capteur à infrarouge (IR) de la télécommande se trouve à l'avant et du projecteur. La télécommande doit être maintainue à un angle perpendicular de 30 degrés par rapport au capteur infrarouge du projecteur pour un fonctionnement optimal. La distance entre la télécommande et le capteur ne doit pas dépasser 8 mètres (environ 26 pieds).

Assurez-vous qu'aucun obstacle susceptible de bloquer le rayon infrarouge n'est interposed entre la télécommande et le capteur infrarouge du projecteur.

Ne laïsez pas le récepteur IR de la télécommande exposé directement à la lumière du soleil ou à une lumière fluorescente.
Veuillez eloigner la telecommande des lampes fluorescentes de plus de 2 m ou la telecommande pourrait dysfonctionner.
Si la télécommande est a proximé de lampes fluorescentes à variateur, elle pourrait devenir inefficace de temps en temps.
Si la télécommande et le projecteur sont très proches, la télécommande peut devenir inefficace.
Lorsque you visez l'ecran, la distance effective est inférieure a 5 m de la telecommande a l'ecran et refletant les rayons IR vers le projecteur. Toutefois, la portee efficace peut varier selon les ecrans.

Remplacement de la pile de la télécommande

1. Retirez le support de la pile.

Veuillez suivre les instructions illustrées. Poussez le bras de verrouillage tout en retardant le support de la pile.

1. Insérez une nouvelle pile dans le support. Veillez à ce que le pôle positif de la pile soit place vers l'extérieur.
2. Replacez le support de la pile dans la télécommande.

L'utilisation d'une pile de type incorrect peut provoquer une explosion. Utilisez uniquement une pile Sony de type CR2025.

• Éliminez les piles usagées en accord avec les réglementations locales.
  Débarrasssez-vous des piles usagées rapidement. Les piles peuvent explode si elles sont malmenées. Ne pas recharger, démonter ou jeter au feu.
• Prenez soit traiter la pile conformément aux instructions.
  Chargez la pile avec ses cots positif (+) et négatif (-) correctement orientés comme indiqué sur la télécommande.
• Conserve les piles hors de portée des enfants et des animaux domestiques.
  Retirez la pile si la télécommande n'est pas utilisé pendant une longue période.
• Conservez la pile dans l'emballage original jusqu'àu moment de s'en servir.
• Ne mettez jamais la pile en bouche pour une raison quelconque, car elle peut facilement etre availee. Si la pile est availee, contactez voire medecin ou voire centre antipoison.
  Éliminez la pile usagée avec du ruban adhési f collé à ses deux extrémités.

Choix de l'emplacement

Voues povez chooseir l'emplacement du projecteur en fonction de la disposition de la piece ou de vos préférences. Tenez compte de la taille et de l'emplacement de votre écran, de l'emplacement d'une prise de courant adéquate, ainsi que de la disposition et de la distance entre le projecteur et les autres apparèils.

Votre projecteur a ete conqu pour etre installedans un des emplacements d'installation possibles:

1. Solavant

Selectionnez ce positionnement lorsque le projecteur est place pres du sol devant l'écran. Il s'agit du positionnement le plus courant lorsqu'une installation rapide et une bonne portabilité sont souhaïées.

2. Sol arrête

Selectionnez ce positionnement lorsque le projecteur est place pres du sol derrière l'écran.

Cette configuration nécessite un écran de rétroprojection spécial.

Selectionnez Sol arrêté dans le menu CONFIG.

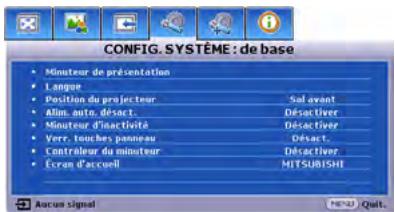

SYNSTEME : de base > Position du projecteur après avoir allumé le projecteur.

3. Plafond arr.

Sélectionné ce positionnement lorsque le projecteur est fixé au plafond, à l'envers derrière l'écran.

Cette configuration nécessite un écran de rétroprojection spécial ainsi que le kit de montage au plafond qualifié.

Selectionnez Plafond arr. dans le menu CONFIG.
SYSTEME : de base > Position du projecteur après avoir allumé le projecteur.

4. Plafond avant

Sélectionné ce positionnement lorsque le projecteur est fixé au plafond, à l'envers devant l'écran.

Procurez-vous le kit de montage au plafond qualifié chez vos revendeur afin de fixer votre projecteur au plafond.

Sélectionnez Plafond avant dans le menu CONFIG.
SYSTème : de base > Position du projecteur après avoir allumé le projecteur.

Identification de la taille de projection souhaitatione

La distance entre la lentille du projecteur et l'écran, le réglage du zoom (si disponible) et le format video ont chacune une incidence sur la taille de l'image projetée.

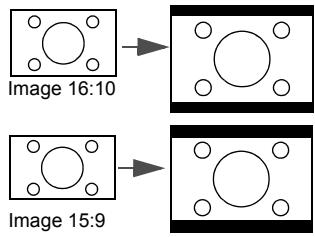

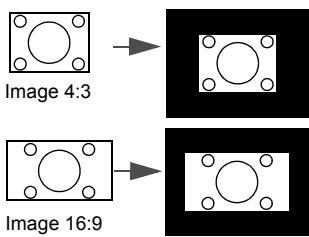

4:3 est le format natif de ce projecteur. Pour projeter une image au format complet 16:9 (grand écran), le projecteur peut redimensionner et adapter une image grand écran à la largeur d'origine du projecteur. Cela donnera une hauteur relativement plus petite, équivalente à 75% de la hauteur d'origine du projecteur.

Image hauteur/largeur 4:3 dans une zone d'affichage de hauteur/largeur 4:3

Image au format 16:9 adaptée vers une zone d'affichage 4:3

Par conséquent, une image au format 16:9 n'utilisera pas 25% de la hauteur d'une image au format 4:3 affichée par ce projecteur. Cette proportion apparaitra sous la forme de barres noires (non éclairées) en haut et en bas (hauteur vertical de 12,5% respectivement) de la zone d'affichage de projection 4:3 à chaque fois que sera affichée une image au format 16:9 dans le centre vertical de la zone d'affichage de projection 4:3.

Le projecteur doit toujours être placé sur une surface horizontale (par exemple à plat sur une table), et positionné perpendicularrement (angle droit de 90^ ) au centre horizontal de l'écran. Cela évite la déformation des images causée par les projections angulaires (ou vers des surfaces angulaires).

Les projecteurs numériques modernes ne projettent pas directement vers l'avant ( comme le faisaient les ancients projecteurs de films à bobines). Ils sont au contraire concus pour projeter à un angle légèrement plus élevé que l'horizontal du projeteur. Cela permet de les placer directement sur une table pour qu'ils projettent vers le haut et vers le bas sur un écran placé de telle sorte que son bord inférieur se trouve au-dessus du niveau de la table (afin que toute la salle puisse voir l'écran).

Vou voyez sur le diagramme de la page 13 que ce type de projection entraîne un décalage vertical de la partie inférieure de l'image projetée par rapport à l'horizontal du projecteur.

Si le projecteur est place plus loin de l'écran, la taille de l'image projetée augmente, et le décalage vertical augmente proportionnellement.

Au moment de déterminer la position de l'écran et du projecteur, vous doivent tener compte de la taille de l'image et du décalage vertical, tous deux proportionnels à la distance de projection.

Comment déterminer la position du projecteur pour une taille d'écran donnée

1. Déterminéz le format de votre écran, 16:9 ou 4:3? Si vous utilisez un écran 4:3, reportez-vous au tableau intitulé « (Standard) ». Si vous utilisez un écran 16:9, reportez-vous au tableau intitulé « (16:9) »
2. Sélectionnez votre taille d'écran.
3. Reportez-vous au tableau et selectionnez la taille qui se rapproche le plus de celle de votre écran dans les colonnes de gauche intitulées « Écran ». À partir de cette valeur, cherchez dans la ligne correspondante la distance moyenne de l'écran dans la colonne intitulée « Distance de l'écran : L ». Il s'agit de la distance de projection.
4. Sur la même ligne, regardez la valeur indiquée dans la colonne de droite et notez la valeur du « Hd ». Elle déterminera le positionnement de décalage vertical définitif du projecteur par rapport au bord de l'écran.
5. Il est recommandé de positionner le projecteur perpendicular à un centre horizontal de l'écran, à une distance de ce dernier déterminée par l' étape 3 ci-dessus, et un décalage déterminé par l' étape 4 ci-dessus.

Par exemple, si vous utilisez un écran 4:3 de 2,54m (100 pouces), la distance de l'écran est de 3,8m avec un décalage vertical de 15cm à position de zoom large.

Si vous positionnez le projecteur différemment (à la position recommandée), vous devrez le diriger vers le bas ou vers le haut pour centrer l'image à l'écran. Ceci peut entraîner une déformation de l'image. Pour la corriger, utilisez la fonction de correction trapézoidale. Voir « Correction trapézoidale » à la page 24 pour plus d'informations.

Comment déterminer la taille d'écran recommendée pour une distance donnée

Cette méthode peut être utilisé si vous avez acheté ce projecteur et souhaitez savoir qu'elle taille d'écran est adaptée à votre piece.

La taille d'écran maximale est limitée par l'espace physique disponible dans votre piece.

1. Mesurez la distance entre le projecteur et l'endetroit où vous souhaitez placer l'écran. Il s'agit de la distance de projection.
2. Reportez-vous au tableau « (Standard) » ou « (16:9) » et sélectionné la distance la plus proche de votre mesure dans la colonne de l'écran. Si les valeurs min. et max. sont disponibles dans le tableau, vérifie que la distance mesurée se situe bien entre les distances moyennes min. et max. citées dans le tableau.
3. Regardez la valeur indiquée à gauche, sur la même ligne, vous y trouvez l'« Écran » correspondant. Il s'agit de la taille de l'image projetée à cette distance de projection.
4. Sur la même ligne, regardez la valeur indiquée dans la colonne de droite et notez la valeur du « Hd ». Elle déterminera le positionnement définitif de l'écran par rapport à l'horizontal du projecteur.

Par exemple, si la distance mesurée est de 4,0m et le format de votre écran est 4:3, la valeur la plus proche dans la colonne « Distance de l'écran : L » est 3,8m à 4,2m . Cette ligne indique qu'un écran de 2,54m (100 pouces) est requis.

Emplacement du projecteur

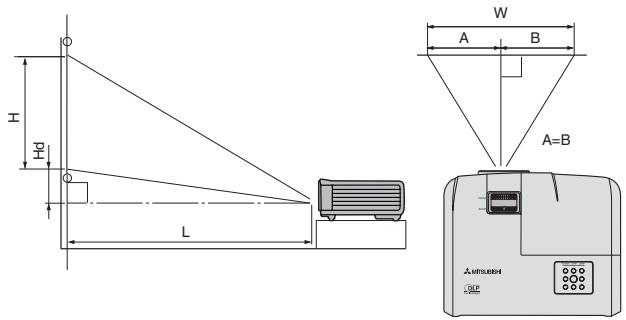

La taille de l'image varie selon la distance entre 1'écran et le projecteur.

Projection avant

L: Entre l'écran et le bord avant du projecteur
H: Hauteur de l'image projetée

(Standard)

Écran						Distance de l'écran : L				Hd
Taille de la diagonale		Largeur : W		Hauteur : H		Plus courte (GRAND)		Plus grande (TÉLÉ)
pouce	cm	pouce	cm	pouce	cm	pouce	m	pouce	m	pouce	cm
40	102	32	81	24	61	60	1,5	66	1,7	2	6
60	152	48	122	36	91	90	2,3	99	2,5	4	9
80	203	64	163	48	122	120	3,0	132	3,4	5	12
100	254	80	203	60	152	150	3,8	165	4,2	6	15
150	381	120	305	90	229	225	5,7	247	6,3	9	23
200	508	160	406	120	305	300	7,6	330	8,4	12	30
250	635	200	508	150	381	375	9,5	412	10,5	15	38
300	762	240	610	180	457	450	11,4	-	-	18	46

(16:9)

Écran						Distance de l'écran : L				Hd
Taille de la diagonale		Largeur : W		Hauteur : H		Plus courte (GRAND)		Plus grande (TÉLÉ)
pouce	cm	pouce	cm	pouce	cm	pouce	m	pouce	m	pouce	cm
40	102	35	89	20	50	66	1,7	73	1,9	6	15
60	152	52	133	29	75	99	2,5	109	2,8	9	22
80	203	70	177	39	100	132	3,4	146	3,7	12	30
100	254	87	221	49	125	166	4,2	182	4,6	15	37
150	381	131	332	74	187	248	6,3	273	6,9	22	56
200	508	174	443	98	249	331	8,4	364	9,3	29	75
250	635	218	553	123	311	414	10,5	455	11,6	37	93
275	699	240	609	135	342	455	11,6	-	-	40	103

Une tolereance de 3 % s'applique à ces chiffres en raison des variations des composants optiques. Si vous avez l'intention d'installer le projector de façon permanente, Mitsubishi youe recomanda de tester physique la taille et la distance de projection a l'emplacement precis d'installation du projector avant de I'installer de façon permanente, afin de prendre en compte les caractéristiques optiques de ce projector. Cela youe aidera a déterminer la position de montage exacte la meux adapte a l'emplacement de votre installation.

Pour connecter la source d'un signal au projecteur, procedez comme suit :

1. Mettez préalablement tous les apparèils hors tension.
2. Utilisez les cables appropriés pour chaque source.
3. Branchez les cables correctement.

Pour les raccordements illustrés ci-dessous, certains cables ne sont pas fournis avec le projecteur. Vous pouvez vous procurer ces cables dans les magasins spécialisés en electronique.

Connexion d'un ordinateur ou d'un moniteur

Connexion à un ordinateur

Le projecteur est équipé d'une prise d'entrée RVB qui vous permet de le connecter à des ordinateurs compatibles IBM® et Macintosh®. Un adaptateur Mac est nécessaire si vous souhaitez connecter le projecteur à un ordinateur Macintosh.

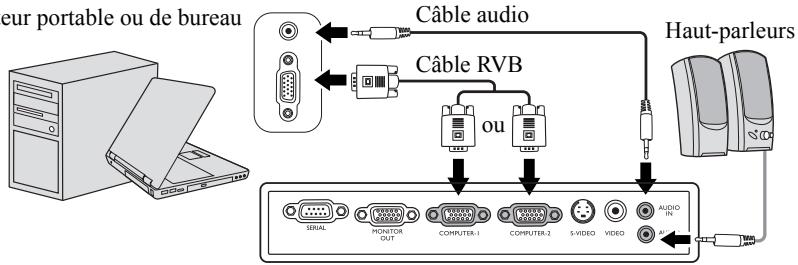

Pour connecter le projecteur à un ordinateur notebook ou de bureau :

1. Connectez une extrémité du cable RVB fournir à la sortie D-Sub de l'ordinateur.
2. Connectez l'autre extrémité du cable RVB à la prise de signal COMPUTER-1 ou COMPUTER-2 du projecteur.
3. Si vous souhaitez utiliser le haut-parleur pendant vos presentaions, munissez-vous d'un cable audio adapté et connectez une extrémité à la sortie audio de l'ordinateur, et l'autre à la prise AUDIO IN du projecteur.
4. Si vous le souhaitez, vous pouvez utiliser un autre cable audio adapté et connecter une extrémité du cable à la prise AUDIO OUT du projecteur et l'autre extrémité à vos haut-parleurs externes (non fournis).

Une fois connecté, l'audio se règle via les menus de l'affichage à l'écran du projecteur. Voir « Réglage du son » à la page 31 pour plus d'informations.

Le chemin de connexion final doit être similaire à celui du diagramme suivant :

Ordinateur portable ou de bureau

De nombreux ordinateurs portables n'activent pas automatiquement leur port video externe lorsqu'ils sont connectés à un projecteur. Pour activer ou désactiver l'affichage externe, vous pouvez généralement utiliser la combinaison de touches FN + F3 ou CRT/LCD. Sur votre ordinateur portable, recherche la touche de fonction CRT/LCD ou une touche de fonction portant un symbole de moniteur. Appuyez simultanément sur la touche FN et la touche illustrée. Consultez le manuel de l'utilisateur de votre ordinateur portable pour connaître la combinaison de touches exacte.

Connexion d'un monitreur

Si vous souhaitez visualiser un gros plan de votre presentation sur un monitreur en plus de l'écran, vous pouze connecter la prise de sortie de signal MONITOR OUT du projecteur à un monitreur exter en suivant les instructions ci-dessous :

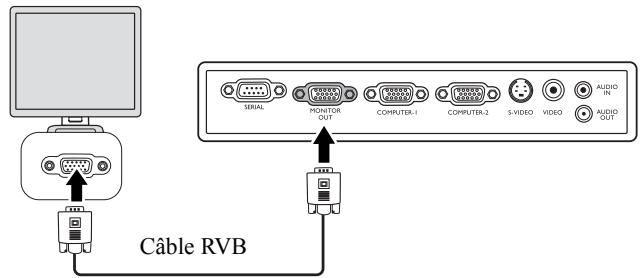

Pour connecter le projecteur à un monitateur :

1. Connectez le projecteur à un ordinateur comme décrit à « Connexion à un ordinateur » à la page 14.
2. Connectez le cable RVB à la prise MONITOR OUT du projecteur.
3. Connectez l'autre extrémité du cable à la prise MONITOR OUT du projecteur.

Ordinateur portable ou de bureau

La sortie D-Sub ne fonctionne que s'il existe une entrée D-Sub appropriée au niveau de la prise COMPUTER-1.

Connexion d'appareils video composantes

Vou puez connecter votre projecteur à plusieurs apparciels video composantes équipés des prises de sortie suivantes:

• Video composantes
  S-Video
• Video (composite)

Il suffit de connecter le projecteur à un apparéil video en utilisant l'une des méthodes de connexion citées ci-dessus. Chacune fournit une qualité video différente. Le besoin de la méthode dépend surtout de la disponibilité des prises pour le projecteur et l' apparéil video, comme décrit ci-dessous :

Meilleure qualité video

La(Meilleme de connexion video est la video composantes (a ne pas confondre avec la video composite). Les tuners TV numerie et les lecteurs de DVD sont equipes de sorties video composantes. Si ces dernieres sont disponibles sur vos appareils, elles doivent etre preferees a la video composite comme methode de connexion. Reportez-vous a la section « Connexion d'un apparieil video composantes » a la page 16 pour plus d'informations concernant la connexion du projecteur a un apparieil video composantes.

Meilleure qualité video

La méthode S-Video fournit une(Meilleure qualite video analogue que la videoe composite standard. Si voire periphérique video composantes est doté de terminaux video composite et S-Video, selectionnez ce dernier. Reportez-vous à la section « Connexion d'un periphérique S-Video » à la page 17 pour plus d'informations concernant la connexion du projecteur à un appeareil S-Video.

Moinsonnequalitévideo

La videoe composite est une videoe analogique qui fournira, a partir du projecteur, des résultats corrects mais loin d'etre optimaux. Parmi les méthodes décrites, c'est donc celle qui correspond à la moindre qualité videoe. Reportez-vous à la section « Connexion d'un périhérique videoe composite » à la page 18 pour plus d'informations concernant la connexion du projecteur à un apparéil videoe composite.

Connexion d'un apparéil video composantes

Examinez votre apparéil video composantes pour déterminer s'il est équipé d'une série d'interfaces de sortie video composantes inutilisées:

Si c'est le cas, vous pouvez continuer à suivre cette procédure.
- Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter ce périphérique.

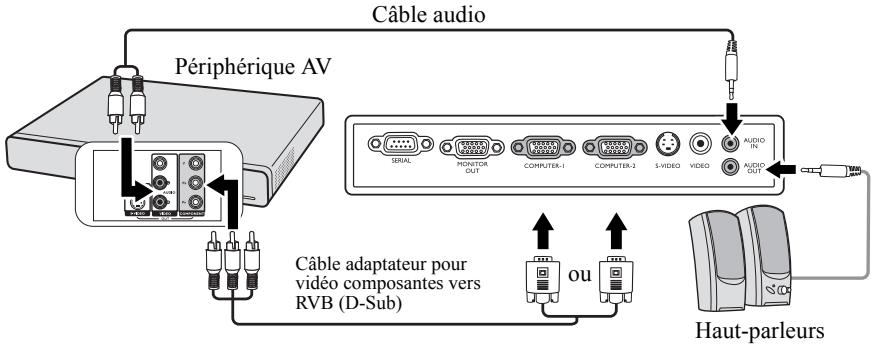

Pour connecter le projecteur à un périphérique video composantes :

1. Munissez-vous d'un cable adaptateur video composantes vers RVB (D-Sub) et connectez l'extrémité dotée de 3 connecteurs de type RCA aux sorties video composantes du périphérique video. Effectuez les branchements en fonction des couleurs: vert/vert, bleu/bleu, rouge/rouge.
2. Connectez l'autre extrémité du cable adaptateur video composantes vers RVB (D-Sub) (doté d'un connecteur de type D-Sub) à la prise COMPUTER-1 ou COMPUTER-2 du projecteur.
3. Si vous souhaitez utiliser le haut-parleur pendant vos presentaions, munissez-vous d'un cable audio adapté et connectez une extrémité à la sortie audio de l'ordinateur, et l'autre à la prise AUDIO IN du projecteur.
4. Si vous le souhaitez, vous pouvez utiliser un autre cable audio adapté et connecter une extrémité du cable à la prise AUDIO OUT du projecteur et l'autre extrémité à vos haut-parleurs externes (non fournis).

Une fois connecté, l'audio se règle via les menus de l'affichage à l'écran du projecteur. Voir « Réglage du son » à la page 31 pour plus d'informations.

Le chemin de connexion final doit être similaire à celui du diagramme suivant:

Si l'image video selectionnee ne s'affiche pas lors de la mise sous tension du projecteur et que la source video selectionnee est correcte, verifie que le periphérique video est sous tension et fonctionne correctement. Verifie également que les cables de signal sont bien connectés.

Connexion d'un péripérisque S-Viséo

Examinez voire peripherique video pour déterminer s'il est équipé d'une sortie S-Video inutilisé:

• Si c'est le cas, vous pouvez continuer à suivre cette procédure.
• Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter ce périphérique.

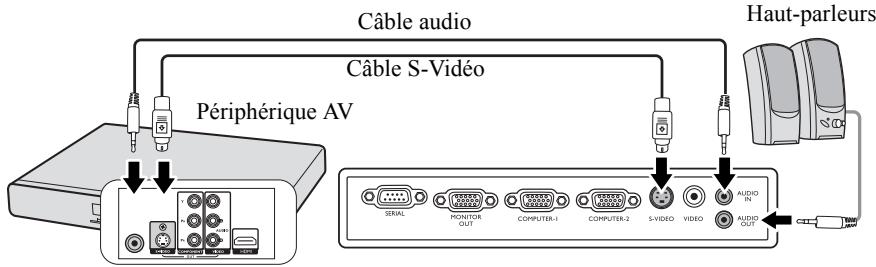

Pour connecter le projecteur à un périphérique S-Viséo:

1. Prenez un cable S-Video et connectez une extrémité à la sortie S-Video de l'appareil video.
2. Connectez l'autre extrémité du cable S-Video à la prise S-VIDEO du projecteur.
3. Si vous souhaitez utiliser le haut-parleur pendant vos presentaions, munissez-vous d'un cable audio adapté et connectez une extrémité à la sortie audio de l'ordinateur, et l'autre à la prise AUDIO IN du projecteur.
4. Si vous le souhaitez, vous pouvez utiliser un autre cable audio adapté et connecter une extrémité du cable à la prise AUDIO OUT du projecteur et l'autre extrémité à vos haut-parleurs externes (non fournis).

Une fois connecté, l'audio se règle via les menus de l'affichage à l'écran du projecteur. Voir « Réglage du son » à la page 31 pour plus d'informations.

Le chemin de connexion final doit être similaire à celui du diagramme suivant:

Si l'image video selectionne ne s'affiche pas lors de la mise sous tension du projecteur et que la source video selectionnee est correcte, verifies que le péripérisque video est sous tension et fonctionne correctement. Verifiez également que les câbles de signal sont bien connectés.
Si you've déjà establi une connexion video composantes entre le projecteur et ce périhérique S-Video, vous n'avez pas besoin d'établier de connexion S-Video, puisque cela ferait une seconde connexion inutile et de moinsonne qualité. Voir « Connexion d'appareils video composantes » à la page 15 pour plus d'informations.

Connexion d'un périphérique video composite

Examinez vo rperihique video pour deteminer s il est equiped'une series de sorties video composite inutilises:

Si c'est le cas, vous pouvez continuer à suivre cette procédure.
- Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter ce périphérique.

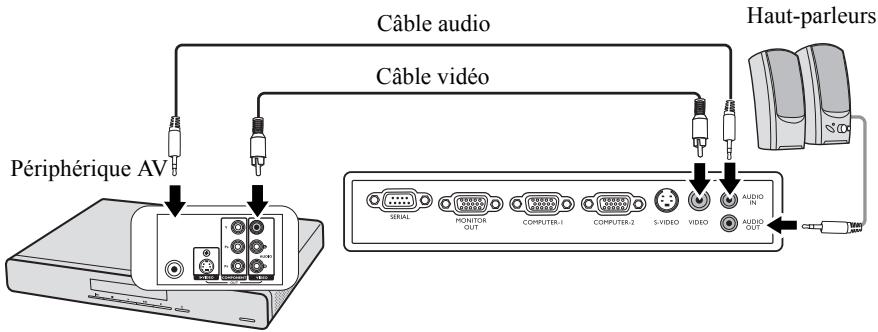

Pour connecter le projecteur à un périphérique video composite:

1. Prenez un cable video et connectez une extrémité à la sortie video composite de l'appareil video.
2. Connectez l'autre extrémité du cable Video à la prise VIDEO du projecteur.
3. Si vous souhaitez utiliser le haut-parleur pendant vos presentations, munissez-vous d'un cable audio adapté et connectez une extrémité à la sortie audio de l'ordinateur, et l'autre à la prise AUDIO IN du projecteur.
4. Si vous le souhaitez, vous pouvez utiliser un autre cable audio adapté et connecter une extrémité du cable à la prise AUDIO OUT du projecteur et l'autre extrémité à vos haut-parleurs externes (non fournis).

Une fois connecté, l'audio se règle via les menus de l'affichage à l'écran du projecteur. Voir « Réglage du son » à la page 31 pour plus d'informations.

Le chemin de connexion final doit être similaire à celui du diagramme suivant:

Si l'imag videoe selectionnee ne s'affiche pas lors de la mise sous tension du projecteur et que la source videoe selectionnee est correcte, verifie que le peripherique videoe est sous tension et fonctionne correctement. Verifie eaglement que les cables de signal sont bien connecteds.
- Vous doivent connecter le projeteur à ce périphérique à l'aide d'une connexion video composante uniquement si aucune entrée video composantes ou S-Video n'est disponible. Voir « Connexion d'appareils video composantes » à la page 15 pour plus d'informations.

Mise en marche du projecteur

1. Branchez le cordon d'alimentation au projecteur et à une prise murale. Allumez l'interrupteur de la prise murale (le cas échéant). Vérifiez que le POWER (Voyant de l'alimentation) du projecteur est orange une fois l'appareil mis sous tension.
   ! Demandez à votre spécialiste de l'installation pour fournir un disjoncteur de fouite de terre. Lorsque vous n'utilise pas le projecteur, veillez à fermer l'alimentation principale par le disjoncteur.
2. Veuillez n'utiliser que des accessoires d'origine (p.ex. cordon d'alimentation) avec l'apparéil pour éviter des dangers potentiels tels que l'électrocution et l'incendie.
3. Afin d'assurer la sécurité en cas de problème avec le projecteur, utilisez une prise électrique ayant un disjoncteur de fuite de terre pour fournir l'alimentation au projecteur. Si vous n'avez pas ce type de prise, demandez à votre revendeur pour l'insteller.
4. Retirez le couvercle de l'objet. La chaleur produit par la lampe du projecteur risquerait de le déformer.

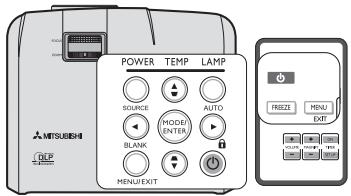

1. Appuyez sur le bouton Alimentationdu projecteur ou de la télécommande pour demarrer le projecteur. Le POWER (Voyant de l'alimentation) clignote en vert, puis reste allumé une fois le projecteur sous tension.

La procédure de démarrage dure environ 30 secondes. Peu après, un logo le démarrage est projeté.

Tournez la molette de mise au point pour améliorer la netteté de l'image, si nécessaire.

Si le projecteur est encore chaud en raison d'une activité précédente, les ventilateurs fonctionneront pendant 90 secondes environ avant que la lampe ne s'allume.

Pour prolonger la vie de la lampe, lorsque vous allumez le projecteur, attendez au moins 5 minutes avant de l'eteindre.
- Àprous l'appui sur © Alimentation, l'image peut scintiller avant que la lampe ne devienne stable. Ce n'est pas un dysfonctionnement du produit.

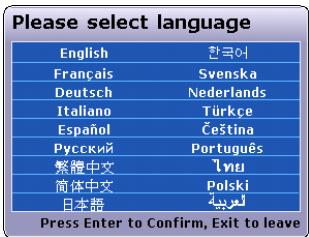

4. Si le projecteur est activé pour la première fois, Sélectionnez la langue des menus en suivant les instructions à l'écran.
5. Si vous étés invite à entrer un mot de passer, utilisez les touches fléchées pour saisir les six chiffres du mot de passer. Voir « Utilisation de la fonction de mot de passer » à la page 21 pour plus d'informations.
6. Mettez tous les apparèils connectés sous tension.
7. Le projecteur commence à rechercher des signaux d'entrée. Le signal d'entrée en cours d'analyse apparaît dans le coin supérieur gauche de l'écran. Lorsque le projecteur ne detecte pas de signal valide, le message « Aucun signal » sera affché jusqu'à ce qu'un signal d'entrée soit détecté.

Vous pouvez également appuyer sur le bouton SOURCE du projecteur ou de la télécommande pour selectionner le signal d'entrée à afficher. Voir « Changement de signal d'entrée » à la page 22 pour plus d'informations.

Si la fréquence ou la résolution du signal se situe en dehors de limites acceptées par le projeteur, le message « Hors gamme » s'affiche sur un écran vierge. Sélectionné un signal d'entrée compatible avec la résolution du projeteur ou sélectionné une valeur inférieure pour le signal d'entrée. Voir « Fréquences de fonctionnement » à la page 47 pour plus d'informations.

Utilisation des menus

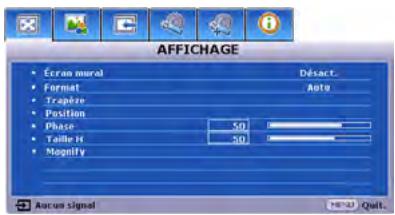

Le projecteur offre une fonction d'affichage des menus à l'écran permettant d'effectuer différents régages et paramétrages.

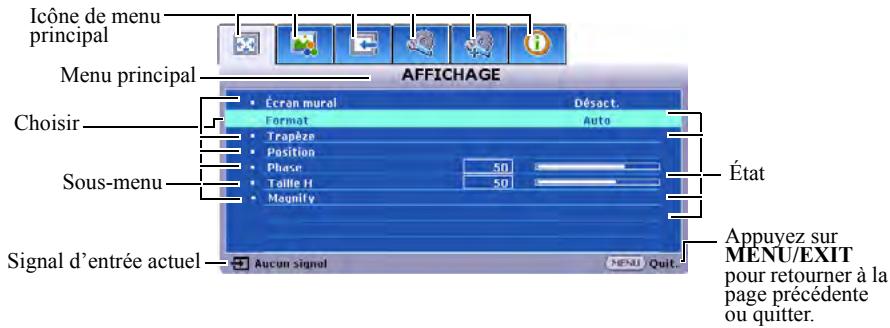

Vous trouverez ci-dessous une vue d'ensemble du menu.

Voici un exemple sur comment définir la langue des menus.

1. Appuyez sur le bouton MENU/EXIT du projecteur ou de la télécommande pour activer le menu à l'écran.

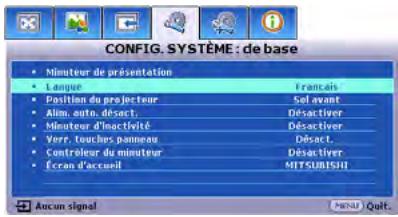

1. Utilisez / pourCHOISIR le menu CONFIG. SYSTEME:de base.

1. Appuyez sur pour désir Langue et appuyez sur / pour sélectionner une langue préféérée.

1. Appuyez MENU/EXIT deux fois* sur le projecteur ou la télécommande pour quitter et enregistrer les réglages.

*Après avoir appuyé une première fois, vous retrouvrez le menu principal et le menu à l'écran se reférer lorsque vous appuyez une seconde fois.

Utilisation de la fonction de mot de passage

À des fins de sécurité, le projecteur est doté d'une fonction de protection par mot de passer ainsi d'empêcher toute utilisation non autorisée. Le mot de passage peut être définii via le menu à l'écran. Pour plus d'informations sur l'utilisation du menu à l'écran, reportez-vous à « Utilisation des menus » à la page 20.

Il serait genant d'activer la fonction de verrou alimentation et d'oublier ensuite votre mot de passer. Imprimeze ce manuel (si nécessaire) et notez-y le mot de passage choisi, puis conserveze-le dans un endroit sur afin de pouvoir le consulter en cas de besoin.

Définition d'un mot de passer

Une fois le mot de passer défini, vous ne pourrez utiliser le projecteur que si vous entrez le mot de passer correct à chaque démarriage.

1. Ouvrez le menu à l'écran et accédez au menu CONFIG. SYSTème : avancée > Param. de sécurité. Appuyez sur MODE/ENTER. La page Param. de sécurité est affichée.
2. Choisissez Verrou alimentation et selectionnez Activ. en appuyant sur /
3. Comme illustré ci-contre, les quatre touches fléchées (, , , ) représentent respectivement 4 chiffres (1, 2, 3, 4). En fonction du mot de passer que vous souhaitez définir, appuyez sur les touches fléchées pour entre les six chiffres du mot de passer.
4. Confirmez le nouveau mot de passer en entrant à nouveau le nouveau mot de passer. Une fois le mot de passer défini, le menu à l'écran revient à la page Param. de sécurité.

Les chiffres saisis seront affichés à l'écran sous la forme d'astérisques. Notez le mot de passer ainsi dans ce manuel de manière à pouvoir le retrouver facilement.

Mot de passer :

Conserve ce nombre dans un endroit sûr.

1. Pour quitter le menu à l'écran, appuyez sur MENU/EXIT.

Oubli du mot de passer

Si la fonction de mot de passer est activée, vous serez invite à entrer les six chiffres du mot de passer à chaque mise sous tension du projecteur. Si vous entrez un mot de passerz incorrect, le message d'erreur illustré a droite est affché pendant trois secondes, suivi du message « SAISIE MOT DE PASSE ». Pour réessayer, entrez un autre mot de passer à six chiffres. Si vous n'aviez pas noté le mot de passer dans ce manuel et que vous ne vous en souvenez plus, vous pouvez suivre la procédure de rappel de mot de passer. Voir « Procedure de rappel de mot de passer » à la page 21 pour plus d'informations.

Si vous entrez un mot de passer incorrect 5 fois de suite, le projecteur s'eteint automatiquement au bout de quelques secondes.

Procedure derappel demotde passe

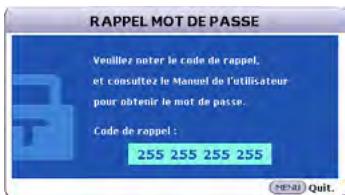

1. Maintenez enforcé le bouton AUTO du projecteur ou de la télécommande pendant 3 secondes quand le message « SAISIE MOT DE PASSE » est affché. Le projecteur affiche un code à l'écran.
2. Notez le numero et eteignez votre projecteur.
3. Veuillez besteht un mot de passer en utilisant le Mitsubishi Password Decoder Software Operation Manual inclus dans ce CD.

Modification du mot de passer

1. Ouvrez le menu à l'écran et accédez au menu CONFIG. SYSTÉME : avancée > Param. de sécurité > Modifier MP.
2. Appuyez sur MODE/ENTER. Le message « SAISIE MOT DE PASSE ACTUEL » est affché.
3. Entrez l'ancien mot de passer.

S'il est correct, un message « SAISIR UN NOUVEAU MOT DE PASSE » est affché.

S'il n'est pas correct, un message d'erreur est affiché pendant trois secondes, suivi du message « SAISIE MOT DE PASSE ACTUEL » pour vous permettre de réessayer. Vous pouvez appuyer sur MENU/EXIT pour annuler la modification, ou essayer un autre mot de passer.

1. Entre un nouveau mot de passer.

Les chiffres saisis seront affichés à l'écran sous la forme d'astérisques. Notez le mot de passer ainsi dans ce manuel de manière à pouvoir le retrouver facilement.

Mot de salle : _

Conservez ce nombre dans un endroit sûr.

1. Confirmez le nouveau mot de passer en entrant à nouveau le nouveau mot de passer.
2. Vous venez d'attribuer un nouveau mot de passer au projecteur. N'oubliez pas d'entre ce nouveau mot de passer au prochain demarrage du projecteur.
3. Pour quitter le menu à l'écran, appuyez sur MENU/EXIT.

Déactivation de la fonction de mot de passer

Pour désactiver la protection par mot de salle, returnez au menu CONFIG. SYSTème : avancée > Param. de sécurité > Verrou alimentation après l'ouverture du système de menus à l'écran. Sélectionnez Désact. en appuyant / . Le message « SAISIE MOT DE PASSE » est affchéé. Entre le mot de salle actuel.

S'il est correct, le menu à l'écran returne à la page Param. de sécurité où figure le mot « Désact. » au niveau de Verrou alimentation. Vous n'aurz pas besoin d'entrez le mot de passer la prochaine fois que vous mettez le projecteur sous tension.
S'il n'est pas correct, un message d'erreur est affiché pendant trois secondes, suivi du message « SAISIE MOT DE PASSE » pour vous permettre de réessayer. Vous pouvez appuyer sur MENU/EXIT pour annuler la modification, ou essayer un autre mot de passer.

Bien que la fonction de mot de passage soit désactivée, vous doivent conserver le mot de passage à portée de main au cas où vous auriez besoin de réactiver la fonction de mot de passage.

Changement de signal d'entrée

Vou puez connecter le projecteur à plusieurs apparciels en même temps. Il ne peut toutfois afficher qu'un plein écran à la fois.

Assurez-vous que la fonction Recherche auto rapide du menu SOURCE est reglee sur Activ. (ce qui est par default pour ce projecteur) si vous souhaite que le projecteur recherche automatique les signaux.

Vou puevez également vous déplacer manuellement parmi les signaux d'entrée disponibles.

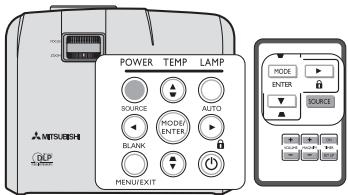

1. Appuyez sur le bouton SOURCE du projecteur ou de la télécommande. Une barre de selection de la source est affichée.
2. Appuyez sur / jusqu'au signal souhaite et appuyez sur MODE/ ENTER. Une fois le signal detecté, les informations concernant la source sélectionnée sont affichées sur l'écran pendant quelques secondes. Si plusieurs apparèils sont connectés au projecteur, repêzez les étapes 1-2 pour rechercher un autre signal.

Le niveau de luminosité de l'image projetée change en fonction des différents signaux d'entrée. Les presentations informatiques de données (graphiques), utilisant le plus souvent des images statiques, sont généralement plus lumineuses que la vente, qui utilise juste des images animées (films).

Le type de signal d'entrée déterminé les options disponibles pour le Paramètre. Voir « Sélection d'un mode d'image » à la page 26 pour plus d'informations.
La résolution native de ce projeteur est dans un format 4:3. Pour les mêleurs résultats d'affchage de l'image, Sélectionnez et utilisez un signal d'entrée avec cette résolution. Toute autre résolution sera adaptée par le projeteur en fonction du réglage du format, ce qui peut cause des distortions de l'image ou une perte de clarté de l'image.

Ajustement de l'angle de projection

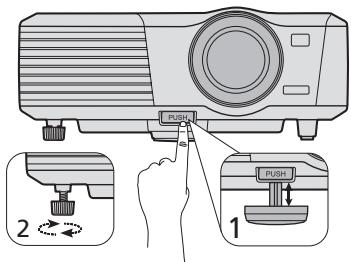

Le projecteur est pourvu d'un pied de réglage à dégagement rapide et d'un pied de réglage arrêté. Ils permettent de régler la hauteur de l'image et l'angle de projection. Pour régler le projecteur, procédéz comme suit :

1. Appuyez sur le bouton à dégagement rapide et soulevez légerement l'avant du projecteur. Une fois l'image positionnée selon vos besoin, relâchez le bouton à dégagement rapide pour garder le pied dans sa position actuelle.
2. Dévissez le pied de réglage arrêté pour ajuster l'angle horizontal.

Pour rentrer le pied de réglage, soulevez le projecteur et appuyez sur le bouton à dégagement rapide. Ensuite, reposez lentement le projecteur. Dévissez le pied de réglage arrêté dans la direction inverse.

Si le projecteur ne se trouve pas sur une surface plane ou si I'écran et le projecteur ne sont pas perpendiculars, l'image projetée présente une distorsion trapézoidal. Pour corriger cela, voir « Correction trapézoidal » à la page 24 pour plus d'informations.

Ne regardez pas directement l'objectif du projecteur lorsque la lampe est allumée. La lumière de la lampe peut provoquer des dommages oculaires.

Soyez vigilant lorsque vous appuyez sur le bouton du pied de réglage, car celui-ci est à proximité de la sortie de la ventilation (air chaud).

Réglage automatique de l'image

Il peut être nécessaire d'optimiser la qualité de l'image. Pour ce faire, appuyez sur le bouton AUTO du projecteur ou de la télécommande. En 3 secondes, la fonction de réglage automatique intelligent intégrée règle les valeurs de fréquence et l'horloge pour optimiser la qualité d'image.

Les informations concernant la source selectionnée s'affichent dans le coin supérieur gauche de l'écran pendant 3 secondes.

Pendant que la fonction AUTO procède aux réglages, l'écran reste vierge.
- Cette fonction n'est disponible que lorsqu'un signal PC (RVB analogue) est sélectionné.

Réglage fin de la taille et de la nettété de l'image

Dans la figure de droite, (A) Molette de mise au point, (B) Molette de zoom

1. Ajustez le zoom. (en utiliser (B) Molette de zoom)
2. Pour la courte distance et l'écran large, faites tourner la molette sur l'extrémité Grand. Pour la longue distance et le petit écran, faites tourner la molette sur l'extrémité Télé.
3. Ajustez la mise au point. (en utilisant (A) Molette de mise au point)
4. Déplacez le produit vers l'arrière et l'avant pour ajuster la taille de l'écran.
5. Ajustez la mise au point à nouveau si nécessaire.

Correction trapézoidale

La distorsion trapézoidale correspond au fait qu'une image projetée est sensiblement plus large dans sa partie supérieure ou inférieure. C'est le cas lorsque le projecteur n'est pas perpendicular à l'écran.

Pour corriger ce problème, vous devez non seulement ajuster la hauteur du projecteur, mais devrez le faire manuellement en suivant l'une des étapes suivantes.

Utilisation de la télécommande

Appuyez sur sur le projecteur ou la télécommande pour afficher la page de correction trapézoidale. Appuyez sur pour corriger la distorsion trapézoidale en haut de l'image. Appuyez sur pour corriger la distorsion trapézoidale en bas de l'image.

Utilisation des menus à l'écran

1. Appuyez sur MENU/EXIT, puis appuyez sur / jusqu'à la sélection du menu AFFICHAGE.
2. Appuyez sur pour selectionner Trapéze et appuyez sur MODE/ENTER. La page de correction du Trapéze est affichée.
3. Appuyez sur pour corriger la distorsion trapezoidale en haut de l'image ou appuyez su pour corriger la distorsion trapezoidale en bas de l'image.

Agrandir et rechercher des détails

Si vous souhaitez afficher plus de détails concernant l'image projetée, agrandissez-la. Utilisez les touches de direction pour vous déplacer dans l'image.

Utilisation de la télécommande

1. Appuyez sur MAGNIFY +/- pour afficher la barre de Zoom.
2. Appuyez sur MAGNIFY + pour agrandir le centre de l'image. Appuyez sur la touche plusieurs fois jusqu'à ce que la taille d'image corresponde à vos besoin.
3. Appuyez sur les touches de direction (, , , ) du projecteur ou de la télécommande pour vous déplacer dans l'image.
4. Pour restaurer l'image à sa taille d'origine, appuyez sur AUTO. Vous pouvez également appuyer sur MAGNIFY - . Pour la réduire davantage, appuyez de nouveau sur la touche et ce, jusqu'à rétabrir sa taille initiale.

Utilisation des menus à l'écran

1. Appuyez sur MENU/EXIT, puis appuyez sur / jusqu'à la seLECTION du menu AFFICHAGE.
2. Appuyez sur pour désir Magnify et appuyez sur MODE/ENTER. La barre de Zoom est affichée.
3. Répétez les étapes 2-4 dans la section « Utilisation de la télécommande » ci-dessus. Ou si vous utilisez le tableau de commande du projecteur, passez aux étapes suivantes.
4. Appuyez plusieurs fois sur sur le projecteur pour agrandir l'image à une taille souhaïée.
5. Pour vous déplacer dans l'image, appuyez sur MODE/ENTER pour passer en mode de défilament et appuyez sur les touches de direction (, , , ) pour vous déplacer dans l'image.
6. Appuyez sur les touches de direction (, , , ) du projecteur ou de la télécommande pour vous déplacer dans l'image.
7. Pour réduire la taille de l'image, appuyez sur MODE/ENTER pour returner à la fonction de zoom avant/ arrrière, et appuyez sur AUTO pour rétablier l'image sa taille initiale. Vous pouvez également appuyer plusieurs fois sur jusqu'à rétablier sa taille initiale.

Il n'est possible de se déplacer dans l'image qu'aupres qu'elle soit agrandie. Vous pouvez encore agrandir l'image lors de la recherche de détails.

Selection du format

Le format correspond au rapport entre la largeur de l'image et sa hauteur. Le format de la plupart des téléviseurs analogiques et ordinateurs est de 4:3, ce qui correspond à la valeur par défaut pour ce projecteur, et le format des téléviseurs numériques et des DVD est généralement de 16:9.

Le traitement numérique du signal permet aux péripériques d'affichage numérique tels que ce projecteur d'agrandir l'image et de la dette à l'échelle de manière dynamique, en lui donnant un format différent de celui du signal d'entrée.

Pour modifier le format de l'image projetée (quel que soit l'aspect de la source):

1. Appuyez sur MENU/EXIT, puis appuyez sur / jusqu'à la seLECTION du menu AFFICHAGE.
2. Appuyez sur pour besoinir Format.
3. Appuyez plusieurs fois sur / pour selectionner le format adaptable au format du signal video et à vos besoin d'affichage.

A propos du format

Dans les illustrations ci-dessous, les parties noires correspondant aux zones inactives et les parties blanches aux zones actives. Les menus à l'écran peuvent être affichés sur ces zones noires non utilisées.

1. Auto: Met une image à l'échelle proportionnellement pour qu'elle soit adaptée à la résolution native dans sa largeur horizontale. Cette option est recommendée pour les images qui ne sont pas en 4:3 ou 16:9 et si vous souhaitez tirer parti au maximum de l'écran sans modifier le rapport hauteur/largeur de l'image.

1. Reel: L'image est projetée selon sa résolution d'origine, et redimensionnée pour être adaptée à la zone d'affichage. Pour les signaux d'entrée avec de plus faibles résolutions, l'image projetée s'affiche plus petite que si elle était redimensionnée en plein écran. Si nécessaire, vous pouvez régler le zoom ou approcher le projecteur de l'écran pour agrandir la taille de l'image. Àpres avoir effectué ces réglages, il se peut que vous deviez remettre le projecteur au point.

1. 4:3: Met une image à l'échelle afin qu'elle s'affiche au centre de l'écran en respectant un format de 4:3. Cette option est recommendée pour les images 4:3, telles que les images des écrans d'ordinateur, des téléviseurs à définition standard et des DVD avec un rapport 4:3, ce qui permet de conserver le rapport lors de l'affichage.

1. 16:9: Met une image à l'échelle afin qu'elle s'affiche au centre de l'écran en respectant un format de 16:9. Cette option est recommendée pour les images auxquelles le rapport hauteur/largeur 16:9 est déjà appliqué, telles que les images des téléviseurs haute définition et les DVD en 16:9, ce qui permet de conserver le rapport lors de l'affichage.

Sélection d'un mode d'image

Le projecteur compte plusieurs modes d'image prédéfinis pour vous permettre deCHOISIR le mode le moins adapté à votre environnement d'exploitation et au type d'image du signal d'entrée.

Pour selectionner le mode souhaite, suivez l'une des procédures suivantes.

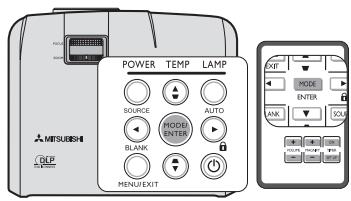

• Appuyez plusieurs fois sur la touche MODE/ENTER de la télécommande ou du projecteur jusqu'à selectionner le mode souhaité.
• Allez au menu IMAGE > Paramètre et appuyez sur / pour sélectionner un mode désiré.

Modes d'image pour différents types de signaux

Vouaveslechoixentrepluseursmodesd'imagenc Fonctiondu type de signal.

1. Mode Luminosite max.: Optimise la luminosité de l'image projetée. Ce mode est adapté aux environnementés où une grande luminosité est requise, comme les pieces bien éclairées.
2. Mode Présentation: Conçu pour les presentations. Dans ce mode, la luminosité est accentuée afin de s'adapter aux couleurs des ordinateurs de bureau et portables. Pour les signaux d'entrée video, ce mode est idéal pour les yeux video dans un environnement normalement éclairé.
3. Mode Normal: Permet d'optimiser la pureté des couleurs RVB afin d'obtenir des images naturelles, qu'elle que soit la luminosité sélectionnée. Il est recommendé pour afficher les photos et pour afficher des applications informatiques graphiques et de dessin de type AutoCAD. Pour les signaux d'entrée video, ce mode est ajusté pour les films et clips video hauts en couleur issus d'appareils photos ou de videos numériques.
4. Mode Cinéma: Ce mode est ajusté pour les films et clips video hauts en couleur issues d'appareils photos ou de vidés numériques par l'intémédiaire de l'entrée du PC, pour un meilleur affichage dans les environnements obscurs (peu éclairés). Pour les signaux d'entrée video, ce commande pour la projection de filmssons ou de films DVD dans un environnement de home cinema ou de salon obscur (peu éclairé).
5. Mode Util. 1/Util. 2: Rappelle les paramètres personnalisés en fonction des modes d'image actuellément disponibles. Voir « Configuration du mode Util. 1/Util. 2 » à la page 26 pour plus d'informations.

Configuration du mode Util. 1/Util. 2

Vouaves le choix entre deux modes definiassables par l'utiliser si les modes d'image disponibles actuellement ne sont pas adaptés à vos besoin. Vous pouvez utiliser l'un des modes d'image (mis à part Util. 1/Util. 2) comme point de départ et personnelier les paramétres.

Util. 1 est pour les sources PC et Util. 2 est pour les sources VIDÉO.

1. Appuyez sur MENU/EXIT pour ouvrir le menu à l'écran.
2. Allez au menu IMAGE > Paramètre.
3. Appuyez sur / pour selectionner Util. 1 à Util. 2.
4. Appuyez sur ↓ pour selectionner une option du menu à modifier et ajustez la valeur au moyen de «/» . Voir « Réglage précis de la qualité de l'image dans les modes utiliser » ci-dessous pour plus d'informations.
5. Une fois tous les réglages terminés, Sélectionnez Enregistrer param. et appuyez sur MODE/ENTER pour stocker les réglages.
6. Le message de confirmation « Param. enregistrés » est affché.

Réglage précis de la qualité de l'image dans les modes utilisateur

En fonction du type de signal sélectionné, des fonctions définissables par l'utilisateur sont disponibles lorsque le mode Util. 1 ou Util. 2 est sélectionné. Vous pouvez ajuster ces fonctions selon vos besoins.

Ajustement de Luminosité

Selectionnez Luminosite dans le menu IMAGE et ajustez les valeurs en appuyant sur / sur le projecteur ou la télécommande.

Plus la valeur est élevé, plus l'image est lumineuse. Inversement, plus elle est faible, plus l'image estASFRE. Reglez cette option pour que les zones noires de I'image restent noires et que les details prsent dans les zones sombres restent visibles.

Ajustement de Contraste

Sélectionnez Contraste dans le menu IMAGE et ajustez les valeurs en appuyant sur / sur le projecteur ou la télécommande.

Plus la valeur est élevé, plus l'image est contrastée. Utilisez le contraste pour configurer le niveau de blanc après avoir ajusté le paramètre Luminosite, afin d'adapter l'image au type de support que vous souhaitez afficher et à votre environnement.

Ajustement de Couleur

Selectionnez Couleur dans le menu IMAGE et ajustez les valeurs en appuyant sur / sur le projecteur ou la télécommande.

Une valeur inférieure donne des couleurs moins saturees. Si le réglage est trop élevé, les couleurs de l'image seront trop vives, ce qui donna un aspect irréalisètre à l'image.

Ajustement de Teinte

Selectionnez Teinte dans le menu IMAGE et ajustez les valeurs en appuyant sur / sur le projecteur ou la télécommande.

Plus la valeur est élevé, plus l'image tire vers le rouge. Plus la valeur est faible, plus l'image tire vers le vert.

Ajustement de Nettété

Choisissez Nettété dans le menu IMAGE et ajustez les valeurs en appuyant sur / sur le projecteur ou la télécommande.

Plus la valeur est élevé, plus l'image est nette. Plus la valeur est faible, plus l'image est floue.

Ajustement de BrilliantColor™

Choisissez BrilliantColorTM dans le menu IMAGE et selectionnez en appuyant sur / sur le projecteur ou la télécommande.

Cette fonction utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité plus élevé tout en offrant des couleurs plus vraies et plus éclatantes dans l'image. Elle permet une augmentation de luminosité de plus 50% dans les images en demi teintes qui sont communes dans les scènes video et naturelles, pour que le projecteur reproduise les images en couleurs réalisistes et vraies. Si vous préférez des images avec cette qualité, Sélectionnez Activ. Si vous n'en ave pas besoin, Sélectionnéz Désact.

Activ. est la sélection par défaut et commande pour ce projecteur. Quand Désact. est selectionné, la fonction Température des couleurs n'est pas disponible.

Sélectionner une Température des couleurs

Choisissez Température des couleurs dans le menu IMAGE et ajustez les valeurs en appuyant sur / sur le projecteur ou la télécommande.

Les options disponibles pour les paramètres de température de couleurs* varient selon le type de signal sélectionné.

1. T1: Avec la température de couleurs la plus élevé, T1 donne à l'image une teinte plus bluetée que les autres réglages.
2. T2: Le blanc des images tire vers le bleu.
3. T3: Préserve la couleur normale des blancs.
4. T4: Le blanc des images tire vers le rouge.

^* A propos des températures des couleurs :

Beaucoup de teintes sont considérées comme des blancs pour une multitude de raisons. La tempête des couleurs est un moyen courant de représentier la couleur blanche. Une couleur blanche avec une faible tempête des couleurs semble tirer vers le rouge. Par contre, une couleur blanche dont la tempête des couleurs est élevée tire davantage vers le bleu.

Gestion couleur 3D

Dans la plupart des installations, la gestion des couleurs ne sera pas nécessaire, telles que dans une salle de classe, une salle de réunion ou dans les situations où les lumières restent allumées, ou lorsque les fenêtres laissent rentrer la lumière dans la pierce.

La gestion des couleurs ne devrait etre consideree que dans les installations permanentes avec des niveaux d'clairage controlés, telles que les salles de conseil, les amphithéâtres ou les salles de cinema à la maison. La gestion des couleurs fournit un ajustement précis des couleurs pour permettre une(Meilleure reproduction des couleurs, si nécessaire.

Une gestion des couleurs appropriée ne peut être obtenue que dans des conditions d'affichage contrôlees et reproductibles. Il est nécessaire d'utiliser un colorimètre (appareil de mesure la coloration) et de fournir un groupe d'images source appropriées pour mesurer la reproduction des couleurs. Ces outils ne sont pas fournis avec le projecteur. Cependant, le vendeur de votre projecteur devrait pouvoir vous guider ou eventuelsment peut avoir un installerateur professionnel experimenté.

La gestion des couleurs fournit six groupes de couleurs (RVBCMJ) à ajuster. Lorsque vous sélectionnez chaque couleur, vous pouvez ajuster sa plage et sa saturation en fonction de vos préférences.

Si vous achete un disque de test contenant différents modèles de test des couleurs, il peut être utilisé pour contröler la presentation des couleurs sur les moniteurs, les téléviseurs, les projecteurs, etc. Vous pouvez projeter une des images du disque sur l'écran et acceder au menu Gestion couleur 3D pour effectuer les ajustements.

1. Allez au menu IMAGE et choisissez Gestion couleur 3D.
2. Appuyez sur MODE/ENTER et la page Gestion couleur 3D est affché.
3. Choisissez Couleur primaire et appuyez sur / pour selectionner une couleur parmi Rouge, Vert, Bleu, Cyan, Magenta ou Jaune.
4. Appuyez pour désir Nuance et appuyez sur / pour sélectionner sa plage. Une augmentation des valeurs donnera des couleurs composées d'une plus grande proportion des deux couleurs adjacentes.

Veuillez vous reporter à l'illustration à droite pour connaître l'interrelation des couleurs.

Par exemple, si vous sélectionné Rouge et réglez sa valeur sur 0, seul le rouge pur de l'image projetée sera sélectionné. L'augmentation des valeurs inclura le rouge proche du jaune et le rouge proche du magenta.

1. Appuyez sur pourCHOISIR Saturation et ajustez ses valeurs selon vos préférences en appuyant sur / . Chaque ajustement apporté se reflètera immédiatement dans l'image.

Par exemple, si vous sélectionnez Rouge et réglez sa valeur sur 0, seule la saturation du rouge pur sera affectée.

1. Appuyez pourCHOISIR Gain et ajustez ses valeurs selon vos
   préférences en appuyant sur / .Le niveau de contraste de la couleur
   primaire selectionnée sera affecté. Chaque ajustement apporté se reflétera immédiatement dans l'image.
2. Repétez les étapes 3 à 6 pour les autres ajustements des couleurs.
3. Assurez-vous d'avoir effectué tous les ajustements souhaités.
4. Appuyez sur MENU/EXIT pour quitter et enregistrer les paramétres.

Saturation est la quantite de cette couleur dans une image video. Une valeur inférieure donne des couleurs moins saturees; une valeur de « 0 » supprime cette couleur complètement de l'image. Si la saturation est trop élevé, cette couleur sera trop vivoe et irréalishe.

Utiliser Écran mural

Lorsque you projetez sur une surface colorées, telle qu'un mur peint qui peut ne pas être blanc, la fonction Écran mural peut aider à corriger la couleur de l'image projetée pour éviter des différences de couleur possibles entre l'image source et l'image projetée.

Pour utiliser cette fonction, accédez au menu AFFICHAGE > Écran mural et appuyez sur / pour sélectionner une couleur la plus proche de la surface de projection. Vous pouvez désir parmi plusieurs couleurs recalibrées : Jaune clair, Rose, Vert clair, Bleu et Tableau noir.

Réglage du minuteur de presentation

Le minuteur de presentation permet d'indiquer à l'écran la durée d'une presentation afin de vous permettre de mieux gérer votre temps. Suivez les étapes ci-dessous pour utiliser cette fonction :

1. Appuyez sur TIMER SET UP sur la télécommande ou allez au menu CONFIG. SYSTème : de base > Minuteur de presentation et appuyez sur MODE/ENTER pour afficher la page Minuteur de presentation.
2. Appuyez sur pour désiré Intervalle du minuteur et decide l'intervalle du minuteur en appuyant sur / . Le délambda peut être compris entre 1 et 5 minutes par paliers de 1 minute par paliers de 5 minutes et entre 5 et 240 minutes par paliers de 5 minutes par paliers de 5 minutes.

Si le minuteur est déjà activé, il redémarrera à chaque fois que vous redéfinissez Intervalle du minuteur.
3. Appuyez sur pourCHOISIR AFFICHAGE du compteur et choisissez si vous souhaitez afficher le minuteur à l'écran en appuyant /

Sélection	Description
Toujours	Affiche le minuteur à l'écran pendant toute la durée de la presentation.
1 min/2 min/3 min	Affiche le minuteur à l'écran durant la的最后一 minute ou les 2 ou 3 dernières minute(s).
Jamais	Masque le minuteur pendant toute la durée de la presentation.

1. Appuyez sur pourCHOISIR Position du minuteur et definiesser la position du minuteur en appuyant sur /

1. Appuyez sur pourCHOISIR MODE de calcul du minuteur et definiesser le mode de calcul du minuteur en appuyant sur /

Sélection	Description
Vers l'avant	Avance en augmentant de 0 à l'houre prédéfinie.
Vers l'arrête	Décroit en comptant à rebours de l'houre prédéfinie à 0.

1. Appuyez sur pourCHOISIR Fonction de rappel sonore et decidez si vous souhaitez activer la fonction de rappel sonore en appuyant sur / . Si vous selectionneez Activ., un double bip sera entendu aux 30 dernieres secondes vers l'arriere ou I'avant, et un triple bip sera émis lorsque le minuteur expire.
2. Pour activer le minuteur de presentation, appuyez sur et appuyez sur / pour sélectionner Activ. et appuyez sur MODE/ENTER.
3. Un message de confirmation est affché. Choisissez Oui et appuyez MODE/ENTER pour confirmer. Le message « Le minuteur est activé » apparait à l'écran. Le compte débute lorsque le minuteur est activé.

Pour annuler le minuteur, procedez comme suit

1. Retournez à la page Minuteur de presentation.
2. Appuyez sur et appuyez sur / pour désir Désact. et appuyez sur MODE/ENTER. Un message de confirmation est affché.
3. Choisissez Oui et appuyez MODE/ENTER pour confirmer. Le message « Le minuteur est désactivé » apparait à l'écran.

Comment utiliser le bouton TIMER ON ?

TIMER ON est une touche multifonction.

• Si vous appuyez sur cette touche alors que le minuteur de presentation est désactivié, un message de confirmation s'affiche. Vous pouvez decide d'activer ou non le minuteur en suivant les instructions à l'écran.
  Si vous appuyez sur cette touche alors que le minuteur est déjà activé, un message de confirmation s'affiche. Vous pouvez decide de redémarrer, de continuer ou de désactiver le minuteur en suivant les instructions à l'écran.

Masquage de l'image

Pour attirer l'attention du public sur le presentauteur, vous pouvez utiliser BLANK sur le projecteur ou la télécommande pour masquer l'image à l'écran. Pour restaurer l'image, appuyez sur n'importe qu'elle touche du projecteur ou de la télécommande. Lorsque l'image est masquée, le message « BLANK » s'affiche dans le coin inférieur droit de l'écran.

Vou puez définir un-delai dans le menu CONFIG. SYSTème : de base > Minuteur d'inactivité pour permettre au projecteur de renvoyer l'image automatiquement après une période pendant laquelle aucune action n'est effectué sur l'écran vide.

Notez qu'une fois que vous avez appuyé sur BLANK, le projecteur passé automatiquement en mode Bas.
Évitez de placer des objets devant l'objet de projection lorsque le projecteur est en cours d'utilisation carils risqueraient de se déformer en raison de la chaleur ou de provoquer un incendie.

Touches de contrôle du verrouillage

Avec le verrouillage des touches du projecteur, vous pouvez éviter que les paramètres de votre projecteur soient modifiés accidentellement (par des enfants, par exemple). Lorsque Verr. touches panneau est activé, aucune touche du projecteur ne fonctionnera à l'exception de ♂ Alimentation.

1. Appuyez sur /sur le projecteur ou la télécommande ou aliez au menu CONFIG.SYSTEME:de base > Verr.touches panneau,et selectionnee Activ,en appuyant sur / sur le projecteur ou la telecommande.
2. Un message de confirmation est affchéé. Sélectionnez Oui pour confirmer. Pour annuler le verrouillage des touches du panneau, appuyez sur n'importequelle touche du projecteur pour afficher l'avertissement du verrouillage des touches du panneau. L'avertissement étant affchéé, appuyez sur le bouton du projecteur ou de la télécommande. (Maintenez enforcé la touche sur le projecteur pendant 3 secondes.)

Vous pouvez également utiliser la télécommande pour acceder à CONFIG. SYSTÉME : de base > Verr. touches panneau et appuyer sur </▶ pour sélectionner Désact.

Lorsque le verrouillage des touches du panneau est activé, les touches de la télécommande peuvent toujours être utilisées.
Si you appuyez ① Alimentation pour eteindre le projecteur sans desactiver le verrouillage des touches du panneau, celui-ci sera always activé lors de la prochaine mise sous tension du projecteur.

Arrêt sur image

Appuyez sur FREEZE sur la télécommande pour figer l'image. Le mot « FREEZE » sera affiché dans le coin supérieur gauche de l'écran. Pour annuler la fonction, appuyez sur n'importequelle touche du projecteur ou de la télécommande.

Même si l'image est figée à l'écran, la lecture des images se poursuit sur le magnétoscope ou autre apparéil. Si les apparéils connectés ont une sortie audio active, vous entendez toujours le son même lorsqu'el'image est figée.

Ne gardez pas l'affichage d'une image fixe pendant une longue période de temps, car les images rémanentes peuvent s'attarder sur l'écran.

Réglage du son

Les réglages du son effectuels comme suit auront effet sur le haut-parleur du projecteur. Assurez-vous d'avoir établi les connexions appropriées à l'entrée audio du projecteur. Voir « Connexion » à la page 14 pour la connexion de l'entrée audio.

Déactualisation du son

Pour désactiver temporairement le son :

1. Appuyez sur MENU/EXIT, puis appuyez sur / jusqu'au besoin du menu CONFIG. SYSTÉME : avancée.
2. Appuyez sur pourCHOISIRParam.audio et appuyez sur MODE/ENTER.La pageParam.audio est affichee.
3. Choisissez Muet et appuyez / pour selectionner Activ.

Réglage du niveau sonore

Pour régler le niveau du sont, appuyez sur VOLUME +/- sur la télécommande, ou :

1. Répétez les étapes 1-2 ci-dessus.
2. Appuyez sur pourCHOISIR Volume et appuyez sur / pour selectionner un niveau sonore souhaite.

Personnalisation de l'affichage des menus du projecteur

Les menus à l'écran peuvent être paramétrés selon vos besoins. Les paramètres suivants n' affectent enaucun cas les paramétrés de projection, le fonctionnement ou les performances du projecteur.

• Durée aff. des menus dans le menu CONFIG. SYSTÉME : avancée > Réglages des menus détermine le temps d'attente avant la désactivation de l'affichage du menu à l'écran lorsque vous n'actionnez aucune touche. Ce temps d'attente est compris entre 5 et 30 secondes (par paliers de 5 secondes). Utilisez / pour sélectionner le délai qui convient.
• Position des menus dans le menu CONFIG. SYSTÉME : avancée > Réglages des menus détermine la position du menu à l'écran dans cinq emplacements. Utilisé / pour sélectionner la position qui convient.
• Langue dans le menu CONFIG. SYSTÉME : de base déterminée la langue des menus OSD. Utilisez / pour sélectionner la langue qui convient.
• Écran d'accueil dans le menu CONFIG. SYSTème : de base sélectionné le logo à afficher lors de la phase de démarrage du projecteur. Utilisez / pour sélectionner un écran.

Arrêt du projecteur

1. Appuyez sur Alimentation et un message de confirmation s'affiche. Si vous n'y répondez pas en quelques secondes, le message disparait.
2. Appuyez une seconde fois sur le bouton Alimentation. Le POWER (Voyant de l'alimentation) clignote en orange, la lampe s'eteint et les ventilateurs continu à tourner pendant environ 90 secondes pour refroidir le projecteur.
3. Une fois le processus de refroidissement terminé, le POWER (Voyant de l'alimentation) est orange continu et les ventilateurs s'arrêtent.
4. Débranche le cordon d'alimentation de la prise murale si vous ne comptez pas utiliser le projecteur pendant longtemps.

Le projecteur ne peut pas etre utilise tant que le cycle de refroidissement n'est pas terminé, et ce, afin de protegger la lampe.
Pour réduire le temps de refroidissement, vous pouze également activer la fonction Refroidissement rapide. Voir « Refroidissement rapide » à la page 36 pour plus d'informations.
- Ne débranchez pas le cordon d'alimentation avant que la mise hors tension du projecteur soit totalement terminée, ni pendant la procédure de refroidissement du projecteur (90 secondes).
Si le projecteur n'est pas eteint correctement, les ventilateurs se metront a tourner pendant quelsques minutes pour refroidir la lampe lors du redemarrage du projecteur. Appuyez a nouveau sur Alimentation pour demarrer le projecteur une fois les ventilateurs arretes et le POWER (Voyant de l'alimentation) devenu orange.

Mise hors tension directe

1. Le cordon d'alimentations secteur peut etre retire quand le projecteur est allumé. Pour protégger la lampe, attendez environ 10 minutes avant de redémarrer le projecteur. (Quand vous essayez de redémarrer le projecteur, les ventilateurs peuvent fonctionner pendant quelques minutes pour refroidir.) Dans ce cas, appuyez sur Alimentation a nouveau pour demarrer le projecteur une fois les ventilateurs arrêtés et levoyant POWER (Voyant de l'alimentation) devenu orange.
2. Pour protéger la lampe, n'arrêtez pas le projecteurpendant que levoyant POWER (Voyant de l'alimentation) clignote en vert après que la lampe s'allume.
3. Avant d'arrêté le projecteur, assurez-vous de fermer l'écran du menu. Si vous arrêtiez le projecteur sans fermer le menu, les données des paramètres du menu ne seraient pas enregistrées.

Système de menus

Notez que les menus à l'écran varient en fonction du type de signal sélectionné.

Menu principal	Sous-menu		Options
1. AFFICHAGE	Écran mural		Désact./Jaune clair/Rose/Vert clair/Bleu/Tableau noir
	Format		Auto/Réel/4:3/16:9
	Trapèze
	Position
	Phase
	Taille H
	Magnify
2. IMAGE	Paramètre		Luminosité max./Présentation/Normal/Cinéma/Util. 1/Util. 2
	Luminosite
	Contraste
	Couleur
	Teinte
	Netteté
	BrilliantColorTM		Activ./Désact.
	Température des couleurs		T1/T2/T3/T4
	Gestion couleur 3D	Couleur primaire	R/V/B/C/M/J
		Nuance
		Saturation
		Gain
	Enregistrer param.
3. SOURCE	Recherche auto rapide		Activ./Désact.
4. CONFIG. SYSTÈME : de base	Minuteur de représentation	Intervalle du minuteur	1 à 240 minutes
		Affichage du compteur	Toujours/1 min/2 min/3 min/Jamais
		Position du minuteur	Coin sup. Gauche/coin inf. gauche/coin sup. Droit/coin inf. Droit
		Mode de calcul du minuteur	Vers l'arrêt/Vers l'avant
		Fonction de rappel sonore	Activ./Désact.
		Activ./Désact.
	Langue		ENGLISH/FRANÇAIS/DEUTSCH/ITALIANO/ESPANOL/PYCKNI/繁體中文/简体中文/日本語/韓国어/Svenska/Türkce/Čeština/Portuguès/Türska/Polski/Magyar/الجعبي/العربي/الترجمة/الترجمة/الترجمة/الترجمة/الترجمة/الترجمة/الترجمة/الترجمة/الTRL
4. CONFIG. SYSTème : de base	Position du projecteur		Sol avant/Sol arrivère/Plafond arr./Plafond avant
	Alim. auto. désact.		Désactiver/5 min/10 min/15 min/20 min/25 min/30 min
	Minuteur d'inactivité		Désactiver/5 min/10 min/15 min/20 min/25 min/30 min
	Verr. touches panneau		Activ./Désact.
	Contrôleur du minuteur		Désactiver/30 min/1 h/2 h/3 h/4 h/8 h/12 h
	Écran d'accueil		Noir/Bleu/MITSUBISHI
5. CONFIG. SYSTème : avancée	Refroidissement rapide		Activ./Désact.
	Param. audio	Muet	Activ./Désact.
		Volume
	Réglages des menus	Durée aff. des menus	5 sec/10 sec/15 sec/20 sec/25 sec/30 sec
		Position des menus	Centre/Coin sup. gauche/Coin sup.droit/Coin inf. gauche/Coin inf. droit
	Param. lampe	Mode lampe	Standard/Bas
		Réinit. compteurlampe
		Équivalent heures lampe
	Param. de sécurité	Modifier MP
		Verrou alimentation	Activ./Désact.
	Sous-titrage	Activier Ss-tit. codé	Activ./Désact.
		Version Ss-tit.	SS-T1/SS-T2/SS-T3/SS-T4
	Rétablit tous les param.
6. INFORMATIONIS	État système actuel		SourceParamètreRésolutionSystème de couleursÉquivalent heures lampe

Notez que les options des menus sont disponibles lorsque le projecteur detecte au moins un signal valide. S'il n'y a pas d'équipment connecté au projecteur ou qu'aucun signal n'est detecté, seules certaines options sont accessibles.

Description de chaque menu

FONCTION	DESCRIPTION
Écran mural	Corrige la couleur de l'image projetée si le support de projection n'est pas blanc. Voir « Utiliser Écran mural » à la page 28 pour plus d'informations.
Format	Quatre options permettent de définir le format de l'image en fonction de votre source de signal d'entrée. Voir « Sélection du format » à la page 25 pour plus d'informations.
Trapèze	Corrige la distorsion trapézoidal. Voir « Correction trapézoidal » à la page 24 pour plus d'informations.
Position	Affiche la page de réglage de la position. Pour déplacer l'image projetée, utilisez les touches fléchées. Les valeurs indiquées dans la partie inférieure de la page changent à chaque fois que vous appuyez sur une touche jusqu'à ce qu'elle attaignent leur maximum ou minimum.
Phase	Ajuste la phase de l'horloge pour réduire la distorsion de l'image.
Taille H	Régle la largeur horizontal de l'image.
Magnify	Agrandit ou réduit l'image projetée. Voir « Agrandir et rechercher des détails » à la page 24 pour plus d'informations.
Paramètre	Les modes d'image prédéfinis vous permettent d'optimiser le réglage de l'image en fonction du type de programme que vous souhaitez projeter. Voir « Sélection d'un mode d'image » à la page 26 pour plus d'informations.
Luminosité	Régle la luminosité de l'image. Voir « Ajustement de Luminosité » à la page 27 pour plus d'informations.
Contraste	Ajuste la gradation entre les zones sombres et claires de l'image. Voir « Ajustement de Contraste » à la page 27 pour plus d'informations.
Couleur	Ajuste le niveau de saturation des couleurs (c'est-à-dire la quantité de chaque couleur dans une image vidéo). Voir « Ajustement de Couleur » à la page 27 pour plus d'informations.
Teinte	Régle les teintes des couleurs rouge et verte de l'image. Voir « Ajustement de Teinte » à la page 27 pour plus d'informations. La fonction n'est disponible que lorsque Vidéo ou S-Video avec le système NTSC est utilisé.
Netteté	Ajuste l'image pour qu'elle s'affiché de façon plus nette ou plus floue. Voir « Ajustement de Netteté » à la page 27 pour plus d'informations.
BrilliantColorTM	Ajuste le niveau de blanc tout en conservant la presentation correcte des couleurs. Voir « Ajustement de BrilliantColorTM » à la page 27 pour plus d'informations.
Température des couleurs	Voir « Sélectionner une Température des couleurs » à la page 27 pour plus d'informations.
Gestion couleur 3D	Voir « Gestion couleur 3D » à la page 28 pour plus d'informations.
Enregistrer param.	Enregistrre les paramètres pour le mode Util. 1 ou Util. 2.
SOLUTION	Recherche auto rapide

FONCTION	DESCRIPTION
4. Menu CONFIG. SYSTEME : de base	Minuteur de presentation	Permet de rappeler auprésentateur la durée de la presentation afin qu'il puisse la respecter. Voir « Réglage du minuteur de presentation » à la page 29 pour plus d'informations.
	Langue	Règle la langue des menus à l'écran. Voir « Utilisation des menus » à la page 20 pour plus d'informations.
	Position du projecteur	Voir « Choix de l'emplacement » à la page 11 pour plus d'informations.
	Alim. auto. désact.	Permet au projecteur de s'eteindre automatiquement si aucun signal d'entrée n'est detecté après un certain temps. Voir « Paramètre Alim. auto. désact. » à la page 40 pour plus d'informations.
	Minuteur d'inactivité	Permet de définir la durée d'inactivité de l'affichage lorsque la fonction Durée inact. est activée. Une fois la durée éçoulée, l'image réapparait à l'écran. Voir « Masquage de l'image » à la page 30 pour plus d'informations.
	Verr. touches panneau	Désactive ou active toutes les fonctions des touches du tableau, à l'exception de ↓Alimentation sur le projecteur et des touches sur la télécommande. Voir « Touches de contrôle du verrouillage » à la page 30 pour plus d'informations.
	Contrôleur du minuteur	Règle le minuteur d'arrêt auto. Le minuteur peut être régle avec une valeur entre 30 minutes et 12 heures.
	Écran d'accueil	Permet de sélectionner le logo à afficher lors de la phase de démarrage du projecteur. Trois options sont disponibles: Logo MITSUBISHI, écran Noir ou écran Bleu.
5. Menu CONFIG. SYSTEME : avancée	Refroidissement rapide	La selection de Activ. active la fonction et raccoucil le temps de refroidissement du projecteur de quelques secondes. Si vous essayez de redémarrer le projecteur immédiatement après le processus de refroidissement rapide, il peut ne pas se rallumer normalement et refera tourner les ventilateurs.
	Param. audio	Voir « Réglage du son » à la page 31 pour plus d'informations.
	Réglages des menus	Durée aff. des menusDétermine le temps d'attente avant la désaction de l'affichage du menu à l'écran lorsque vous n'actionnez aucune touche. La durée est comprise entre 5 et 30 secondes (par paliers de 5 secondes). Position des menusPermet d'activer l'affichage des menus à l'écran.
	Param. lampe	Mode lampeVoir « Régler Mode lampe en Bas » à la page 40 pour plus d'informations.Réinit. compteur lampeVoir « Réinitialiser le compteur de la lampe » à la page 43 pour plus d'informations.Equivalent heures lampeVoir « Familiarisation avec les heures de la lampe » à la page 40 pour plus d'informations sur le calcul du nombre d'heures de la lampe.
FONCTION		DESCRIPTION
5. Menu CONFIG. SYSTEME: avancée	Param. de sécurité	Modifier MP Vous serez invite à entrer le mot de passer avant de pouvoir le modifier. Verrou alimentation Voir « Utilisation de la fonction de mot de passer » à la page 21 pour plus d'informations.
	Sous-titrage	Activer Ss-tit. code Active la fonction en sélectionnant Activ. lorsque le signal d'entrée seLECTIONné comporte du sous-titrage. • Sous-titrage: Un affichage à l'écran du dialogue, des commentaires et des effets sonores des émissions de télévision et vidés qui sont sous-titrées. Quand le projecteur affiche le menu à l'écran ou un dialogue, le sous-titrage n'est pas affché en même temps. Version Ss-tit. Sélectionne le mode de sous-titrage préfééré. Pour afficher le sous-titrage, Sélectionnez SS-T1, SS-T2, SS-T3 ou SS-T4 (SS-T1 affiche le sous-titrage dans la langue principale de votre région).
	Rétablit tous les param.	Rétablit les paramètres par défaut. Les paramètres suivants sont conservés: Phase, Taille H, Util. 1, Util. 2, Langue, Position du projecteur, Param. de sécurité.
6. Menu INFORMATIONS	État système actuel	Source Indique la source actuelle du signal. Paramètre Indique le mode selectionné dans le menu IMAGE. Résolution Indique la résolution native du signal d'entrée. Système de couleurs Indique le format du système video: NTSC, PAL, SECAM ou RVB. Équivalent heures lampe Affiche le nombre d'heures d'utilisation de la lampe.

Entretien du projecteur

Votre projecteur ne nécessite que peu d'entretien. La seule chose à laquelle vous devez veiller est la propriété de la lentille.

La lampe est la seule piece de votre projecteur que vous pouvezPTRir. Contactez your revendeur si d'autres piecesdoivent etre remplacées.

Nettoyage de la lentille

Nettoyez la lentille dés que vous remarquez que sa surface est sale ou poussièreuse.

Utilisez une bombe d'air compré pour oter la poussière.
Si la lentille est sale, utilisez du papier lentille ou humidifiez un chiffon doux de produit nettoyant pour lentille et frottez legement la surface.

N'utilise jamais de matérieliaux abrasifs.

Nettoyage du boîtier du projecteur

Avant de nettoyer le boitier, mettez le projecteur hors tension de la maniere indiquee a « Arrêt du projecteur » à la page 32, puis débranchez le cordon d'alimentation.

Pour 0ter la poussiere ou la saleté, utilisez un chiffon doux et sans peluches.
Pour 0ter les taches tenaces, humidifiez un chiffon doux a l'aide d'eau et d'un detergent au pH neutre. Ensuite, frotez le boitier.

À éviter : cièr, alcool, benzène, dissolvant ou tout autre détergent chimique. Ces produits pourraient endommager le boîtier.

Entreposage du projecteur

Si vous nevez entreposer votre projeteur pour une longue durée, veuillez suivre les instructions ci-dessous :

Assurez-vous que la température et l'humidité de l'emplacement d'entreposage sont conformes aux valeurs recommandées pour l'appareil. Veuillez vous reporter à « Caracteristiques » à la page 46 ou consulter votre revendeur sur la portée.
- Rentrez les pieds de réglage.
Retirez la pile de la télécommande.
- Placez le projecteur dans son emballage d'origine ou équivalent.

Transport du projecteur

Pour le transport du projecteur, il est recommendé d'utiliser l'emballage d'origine ou un emballage équivalent.

Familiarisation avec les heures de la lampe

Lorsque le projecteur fonctionne, la durée d'utilisation de la lampe (en heures) est calculée automatiquement par le compteur horaire intégré. La méthode de calcul de l'équivalent heures lampe est la suivante :

(Equivalent) heures lampe totales
= 1 (heures d'utilisation en mode Bas) +4 / 3 (heures d'utilisation en mode Standard)

Voir « Régler Mode lampe en Bas » ci-dessous pour plus d'informations sur le mode Bas.

En mode Bas, les heures lampe correspondant aux 3/4 du mode Standard. Autrement dit, utiliser le projecteur en mode Bas augmente de 1/3 la durée de vie de la lampe.

Pour obtenir les informations d'heures de la lampe :

1. Appuyez sur MENU/EXIT, puis appuyez sur / jusqu'à la sélection du menu CONFIG. SYSTème : avancée.
2. Appuyez sur pour selectionner Param. lampe et appuyez sur MODE/ENTER. La pageParam. lampe est affichée.
3. Les informations Équivalent heures lampe apparaitront sur le menu.
4. Pour quitter le menu, appuyez sur MENU/EXIT.

Voupez egalent obtenir les informations d'heures de la lampe sur le menu INFORMATIONS.

Augmenter la durée de vie de la lampe

La lampe de projection est un consommable qui habituellement peut durer jusqu'à 3000 à 4000 heures avec une utilisation appropriée. Pour avoir une durée de vie de la lampe aussi longue que possible, vous pouvez effectuer les réglages suivants via le menu à l'écran.

Régler Mode lampe en Bas

L'utilisation du mode Bas réduit le bruit de l'appareil et sa consommation de 20% . Lorsque le mode Bas est activé, l'émission lumineuse est réduite, ce qui creée des images plus sombres.

Régler le projecteur en mode Bas étend également la durée de fonctionnement de la lampe. Pour régler le mode Bas, allez au menu CONFIG. SYSTEME: avancée > Param. lampe > Mode lampe et appuyez sur / .

Quand ce mode est activé, les images projétées peuvent scintiller.

Si ce mode est fréquement activé, la lampe peut se détiériorer.

Paramètre Alim. auto. désact.

Cette fonction permet au projecteur de s'eteindre automatiquement si aucune source d'entrée n'est détectee après un certain temps pour éviter une utilisation inutile de la lampe.

Pour régler le mode Alim. auto. désact., allez au menu CONFIG. SYSTÉME : de base > Alim. auto. désact. et appuyez sur / . Le délambda peut être compris entre 5 et 30 minutes (par paliers de 5 minutes). Si les délaiss prédéfinis ne sont pas adaptés à votre presentation, Sélectionnez Désactiver. Le projecteur ne s'eteindra pas automatiquementpendant une certaine période.

Quand remplacer la lampe

Lorsque levoyant de la lampe est rouge ou qu'un message conseillant de replacer la lampe s'affiche, installez une nouvelle lampe ou consultez votre revendeur. L'utilisation d'une lampe usagée pourrait entraîner des dysfonctionnements au niveau du projeteur, voir une explosion.

Lorsque la lampe est trop chaude, le LAMP (Voyant de la lampe) et le TEMP (Voyant d'advertisement de surchauffe) s'allument. Mettez le projecteur hors tension et laisseze-le refroidir pendant 45 minutes. Si voyant de la lampe ou le LAMP (Voyant de la lampe) reste allumé à la mise sous tension du projecteur, consultez votre revendeur. Voir « Voyants » à la page 44 pour plus d'informations.

Les messages d'advertissement suivants s'affichent pour vous rappeler de replacer la lampe.

État	Message
La lampe a déjà fonctionné pendant 3500 heures. Pour un résultat optimal, installez une nouvelle lampe. Si le projecteur fonctionne généralement en mode Bas (voir « Régler Mode lampe en Bas » à la page 40), il peut continuer à fonctionner jusqu'à ce que l'advertissement de 3950 heures apparaisse.	AvisCommandez nouvelle lampeLampe>3500 heures
La lampe a déjà fonctionné pendant 3950 heures. Vous devriez replacer la lampe pour éviter que le projecteur ne s'éteigne si celle-ci arrive en fin de vie.	AvisRemplacer lampe bientôtLampe>3950 heures
La lampe a déjà fonctionné pendant 4000 heures. Il est conseilé de replacer la lampe lorsqu'elle a atteint cette durée de vie. La lampe est un consommable. La luminosité de la lampe diminue sur la durée. Ce phénomène est tout à fait normal. La lampe peut être replacée des que vous remarquez une diminution significative de la luminosité. Si la lampe n'a pas été replacée avant, vous nevez le faire après 4000 heures d'utilisation.	AvisRemplacer lampe maintainantLampe>4000 heuresTemps d'utilisation lampe dépasse
La lampe DOIT estre replacée pour que le projecteur puisse fonctionner correctement.	AvisTemps d'utilisation lampe finiRemplacer la lampe (voir manuel)Puls réinitiiser compteur lampeDE

Remplacement de la lampe

Lamp de rechange pour EX200U : VLT-EX240LP

Pour eviter tout risque d'electrocution, mettez always le projecteur hors tension et debranchez le cordon d'alimentation avant de proceur au remplacement de la lampe.

Pour éviter de vous brûler, laissez le projecteur refroidir pendant 45 minutes au moins avant de procéder au remplacement de la lampe.
Pour eviter de vous blesser les doigs et d'endommager les composants internes, procedez avec précaution lors du retrait des débris de verre de la lampe.
Pour eviter de vous blesser les doigs et /ou de detériorer la qualité de l'image en touchant la lentille, évitez de toucher le compartment vide une fois la lampe retiree.
- Cette lampe contient du mercure. Mettez la lampe au rebut conformément aux reglementations locales relatives à l'élimination des déchets dangereux.
Pour assurer une performance optime du projecteur, il est recommendé que vous achetiez une lampe de projecteur Mitsubishi pour remplacer la lampe.

1. Mettez le projecteur hors tension et débranchez-le de la prise murale. Si la lampe est chaude, laissez-la refroidir pendant 45 minutes pour éviter de vous brûler.

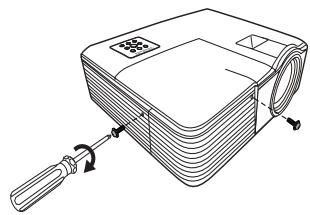

2. Desserrez les vis du couvercle de la lampe.

1. Retirez le couvercle de la lampe du projecteur.

Refermez toujours le couvercle de la lampe avant demettre l'appareil sous tension.
N'introduisez pas vos doigs entre la lampe et le projecteur. Les bords acérés à l'intérieur du projecteur pourrait vous blesser.
4. Retireez et jetez le film de protection de la lampe.

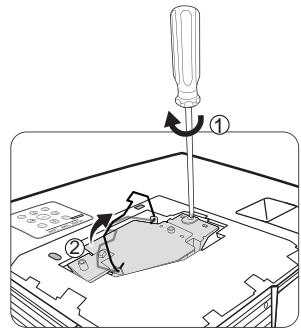

1. Desserrez la vis qui tient la lampe en place.

1. Levez la poignée de sorte qu'elle soit place verticalement. Tirez doucement sur la poignée pour-retirer la lampe du projecteur.

Si vous tirez trop vite, la lampe pourrait se casser et du verre pourrait tomber dans le projeteur.

• Conservez la lampe hors de portée des enfants et à l'écart de tout risque d'éclaboussure d'eau et de toute source inflammable.
  N'introduisez pas vos mains à l'intérieur du projecteur après avoir retiré la lampe. Vous risquierez de toucher des composants optiques du boitier et du même coup de provoquer une irregularité des couleurs ou une distorsion de l'image projetée.

1. Comme indiqué sur l'illustration, abaissez d'abord la nouvelle lampe dans son compartment tout en alignant la lampe avec les deux orifices sur le compartment de la lampe. Assurez-vous qu'elle tient bien dans le projecteur.

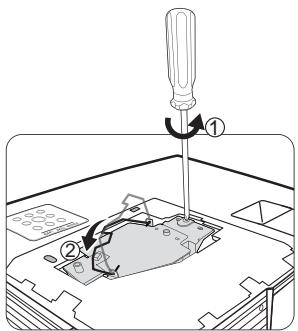

1. Serrez la vis qui tient la lampe en place.

Une vis mal serrée peut être à l'origine d'une mauvaise connexion, susceptible d'entrainer des dysfonctionnements au niveau du projecteur.

• Ne serrez pas la vis excessivement.
• Assurez-vous que la poignée est correctement remise en place de manière horizontal.

1. Placez le film de protection fourni avec la nouvelle lampe sur le compartment de la lampe.
2. Comme indiqué sur l'illustration, replacez le couvercle de la lampe sur le projecteur.

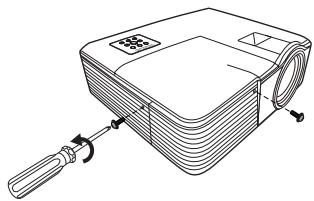

1. Serrez les vis qui fixent le couvercle de la lampe.

Une vis mal serrée peut etre a l'origine d'une mauvaise connexion, susceptible d'entrainer des dysfonctionnements au niveau du projecteur.
- Ne serrez pas les vis excessivement.

1. Redemarrez le projecteur.

Refermez toujours le couvercle de la lampe avant demettre l'appareil sous tension.

Réinitialiser le compteur de la lampe

1. ÀpRES le logo de démarrage, ouvrez le menu à l'écran. Allez au menu CONFIG. SYSTÉME : avancée > Param. lampe. Appuyez sur MODE/ENTER. La pageParam. lampe est affichée. Appuyez sur pour sélectionner Réinit. compteur lampe et appuyez sur MODE/ENTER. Un message d'advertissement est affché pour vous demander si vous souhaiter réinitialiser le compteur de la lampe. Sélectionnez Réinit.

et appuyez sur MODE/ENTER. Le compteur de la lampe sera réinitialisé à « 0 »

Ne le réinitialisez pas si la lampe n'est pas nouvelle ou si elle n'a pas été replacée; cela présente des risques de dommages.

• Ce projecteur utilisé une lampe qui contient du mercure. La mise au rebut de la lampe ou du projecteur avec la lampe peut être réglementée du fait de considérations environnementales. Pour des informations de mise au rebut ou de recyclage, veuillez contactez votre administration locale ou l'Electronic Industries Alliance : www.eiae.org. (Pour les États-unis uniquement).

Voyant			État et description
Alimentation	Temp	Lampe
Événements - alimentation
Orange	Désact.	Désact.	Mode veille
Vert Clignotant	Désact.	Désact.	Mise en marche
Vert	Désact.	Désact.	Fonctionnement normal
Orange Clignotant	Désact.	Rouge	90 secondes de refroidissement sont nécessaires au projecteur car il n'a pas été correctement mis hors tension et la phase de refroidissement n'a pas eu lieu. Le projecteur doit refroidir pendant 90 secondes après sa mise hors tension.
Orange Clignotant	Désact.	Désact.	Le projecteur s'est étéint automatiquement. Si vous tentez de redémarrer votre projecteur, celui-ci va de nouveau s'eteindre. En pareil cas, contactez votre revendeur.
Événements - lampe
Orange Clignotant	Désact.	Rouge	Le projecteur s'est étéint automatiquement. Si vous tentez de redémarrer votre projecteur, celui-ci va de nouveau s'eteindre. En pareil cas, contactez votre revendeur.
Désact.	Désact.	Rouge	90 secondes de refroidissement sont nécessaires au projecteur. En pareil cas, contactez votre revendeur.
Événements thermiques
Désact.	Rouge	Désact.	Le projecteur s'est étéint automatiquement. Si vous tentez de redémarrer votre projecteur, celui-ci va de nouveau s'eteindre. En pareil cas, contactez votre revendeur.
Désact.	Rouge	Rouge
Désact.	Rouge	Vert
Rouge	Rouge	Rouge
Rouge	Rouge	Vert
Vert	Rouge	Rouge
Vert	Rouge	Vert
Orange	Rouge	Rouge
Orange	Rouge	Vert
Désact.	Vert	Rouge
Désact.	Vert	Vert

(?) Le projecteur ne s'allume pas

Origine	Solution
Le cordon d'alimentation n'almente pas l'appareil en électricité.	Insérez le cordon d'alimentation dans la prise CA située à l'arrière du projecteur et branche-le sur la prise secteur. Si la prise secteur est dotée d'un interrupteur, assurez-vous que celui-ci est activé.
Nouvelle tentative de mise sous tension du projecteur durant la phase de refroidissement.	Attendez que la phase de refroidissement soit terminée.

⑦ Pas d'image

Origine	Solution
La source video n'est pas sous tension ou est mal connectée.	Mettez la source video sous tension et vérifiez si le cable de signal est bien connecté.
Le projecteur n'est pas connecté correctement au signal d'entrée.	Vérifiez son raccordement.
Le signal d'entrée n'a pas été sélectionné correctement.	Sélectionnez le bon signal d'entrée à l'aide de la touche SOURCE du projecteur ou de la télécommande.
Le couvercle de l'objectif est toujours fermé.	Ouvrez le couvercle de l'objectif.

② Image brouillée

Origine	Solution
L'objectif de projection n'est pas correctement régle.	Réglez la mise au point de l'objectif à l'aide de la molette correspondante.
Le projecteur et l'écran ne sont pas alignés correctement.	Ajustez l'angle de projection, l'orientation, et si nécessaire, la hauteur de l'appareil.
Le couvercle de l'objectif est toujours fermé.	Ouvrez le couvercle de l'objectif.

⑦ La télécommande ne fonctionne pas

Origine	Solution
Les piles sont usées.	Remplacez-les.
Il y a un obstacle entre la télécommande et l'appareil.	Retirez l'obstacle.
Youss you tenez trop loin du projecteur.	Tenez-vous à moins de 8 mètres du projecteur.

⑦ Le mot de passer est incorrect

Origine	Solution
Vou ne vous souvenez pas du mot de passer.	Veuillez voir « Procédure de rappel de mot de passer » à la page 21 pour plus d'informations.

Caracteristiques du projecteur

Toutes les caractéristiques peuvent être modifiées sans notification préalable.

Général
Nom de produit	Projecteur DLPTM
Nom de modèle	EX200U
Caracteristicques optiques
Résolution	EX200U : 1024 x 768 XGA
Système d'affichage	1-CHIP DMD
Ouverture (nombre F)	F = 2,64 à 2,75, f= 21,13 à 23,0 mm
Lampe	Lampe 185 W
Caracteristicques électriques
Alimentation	100 à 240 V CA, 50/60 Hz (Automatique)
Consommation	3,1 A, 315 W (max), < 1 W (veille)
Caracteristicques mécaniques
Dimensions	280 mm (L) x 91 mm (H) x 230 mm (P) (n'inclus pas le pied)
Poids	2,4 Kg (5,3 lb)
Prise d'entrée
Entrée ordinaire
Entrée RVB	2 connecteur D-Sub 15 broches (femelle)
Entrée signal matériel
S-VIDEO	1 port mini DIN à 4 broches
VIDEO	1 prise RCA
Entrée de signal SD/HDTV	Analogue - D-Sub <> 3 prises RCA composantes (via entrée RVB)
Entrée de signal audio	1 prise audio PC
Terminaux de sortie
Sortie RVB	1 connecteur D-Sub 15 broches (femelle)
Haut-parleur	1 x 2W
Sortie de signal audio	1 prise audio PC
Prise de contrôle
Commande série	1 à 9 broches
Caracteristicques environnementales
Température de fonctionnement	0°C–35°C
Humidité relative en fonctionnement	10%-90% (sans condensation)

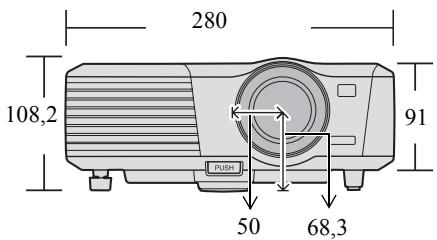

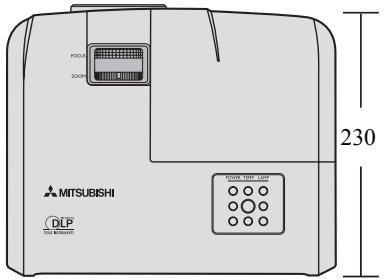

Dimensions

280mm (L) × 91mm (H) × 230mm (P) (n'inclus pas le pied)

Fréquences de fonctionnement

Fréquences de fonctionnement pour l'entrée PC

Résolution	Mode	Fréquence de rafraîchissement (Hz)	Fréquence horizontal (kHz)	Horloge (MHz)
*720 x 400	720 x 400_70	70,087	31,469	28,3221
640 x 480	VGA_60	59,940	31,469	25,175
	VGA_72	72,809	37,861	31,500
	VGA_75	75,000	37,500	31,500
	VGA_85	85,008	43,269	36,000
800 x 600	SVGA_60	60,317	37,879	40,000
	SVGA_72	72,188	48,077	50,000
	SVGA_75	75,000	46,875	49,500
	SVGA_85	85,061	53,674	56,250
1024 x 768	XGA_60	60,004	48,363	65,000
	XGA_70	70,069	56,476	75,000
	XGA_75	75,029	60,023	78,750
	XGA_85	84,997	68,667	94,500
1280 x 800	WXGA_60	59,81	49,702	83,500
1280 x 1024	SXGA_60	60,020	63,981	108,000
	SXGA_75	75,025	79,976	135,000
	SXGA_85	85,024	91,146	157,500
1280 x 960	1280 x 960_60	60,000	60,000	108
	1280 x 960_85	85,002	85,938	148,500
1440 x 900	WXGA+_60	59,887	55,935	106,500
1400 x 1050	SXGA+_60	59,978	65,317	121,750
1600 x 1200	UXGA	60,000	75,000	162,000
640 x 480@67Hz	MAC13	66,667	35,000	30,240
832 x 624@75Hz	MAC16	74,546	49,722	57,280
1024 x 768@75Hz	MAC19	75,020	60,241	80,000
1152 x 870@75Hz	MAC21	75,06	68,68	100,00

^串 ILe projecteur ne prend en charge que la fréquence (720 × 400) avec 5 lignes (R, G, B, H, V).

Fréquences de fonctionnement pour l'entrée YPbPr composantes

Format du signal	Fréquence horizontal (kHz)	Fréquence vertical (Hz)
480i(525i)@60Hz	15,73	59,94
480p(525p)@60Hz	31,47	59,94
576i(625i)@50Hz	15,63	50,00
576p(625p)@50Hz	31,25	50,00
720p(750p)@60Hz	45,00	60,00
720p(750p)@50Hz	37,50	50,00
1080i(1125i)@60Hz	33,75	60,00
1080i(1125i)@50Hz	28,13	50,00
1080P@60Hz	67,5	60,00
1080P@50Hz	56,26	50,00

L'affichage d'un signal 1080i(1125i) à 60Hz ou 1080i(1125i) à 50Hz peut avoir pour résultat une légere vibration de l'image.

Fréquences de fonctionnement pour les entrées Video et S-Video

Mode videoto	Fréquence horizontalé (kHz)	Fréquence verticalé (Hz)	Fréquence de la sous-porteuse couleur (MHz)
NTSC	15,73	60	3,58
PAL	15,63	50	4,43
SECAM	15,63	50	4,25 ou 4,41
PAL-M	15,73	60	3,58
PAL-N	15,63	50	3,58
PAL-60	15,73	60	4,43
NTSC4.43	15,73	60	4,43

Contenu de la boîte

Cordon d'alimentation secteur	pour US pour EU pour UK/SG pour AU pour KR pour CN	2G.01111.001 2G.01111.001 2G.03132.001 2G.01343.001 2G.04321.001 2G.04245.001	1 Télécommande avec pile 1 Manuel de sécurité/Démarrage rapide 1 CD-ROM
1 cable RVB		5K.08006.501

Piec de rechange

(Option / pas inclus dans la boite)

Lamp de rechange : VLT-EX240LP

25, Boulevard des Bouvets 92 741, Nanterre CEDEX,

France

Sales Inquiries

Fax : [phone]
