FOYER 800 GRANDE VISION DOUBLE FACE - Insert de cheminée INVICTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Insert de cheminée
Marque	INVICTA
Modèle	FOYER 800 GRANDE VISION DOUBLE FACE
Type de foyer	Double face (grande vision)
Puissance calorifique nominale	15 kW
Rendement	70 %
Taux d'émission de CO	0,300 %
Température moyenne des fumées	223 °C
Masse	164 kg
Dimensions (H x L x P)	950 x 795 x 510 mm
Dimensions du foyer (H x L x P)	465 x 630 x 330 mm
Dimensions de la façade (H x L)	575 x 795 mm
Dimensions de la porte (H x L x ép.)	540 x 775 x 25 mm
Dimensions de la vitre (H x L x ép.)	463 x 701 x 4 mm
Encastrement (H x L x P)	100 x 80 x 46 cm
Diamètre de buse de fumées	200 mm
Dépression recommandée	12 à 14 Pa
Distance latérale aux matériaux combustibles	5,2 cm (dont 5 cm d'isolant)
Distance au fond	Non applicable (isolant laine de roche)
Type de combustible	Bois
Capacité de chargement	Environ 5 kg (2 à 3 bûches)
Réglage d'air	Registre d'air primaire sur façade
Allumage	Papier froissé et petit bois sec
Entretien recommandé	Nettoyage régulier de la vitre et vidange du cendrier
Sécurité	Respecter les distances de sécurité ; utiliser un conduit conforme
Plaque signalétique	Rivetée sur l'arrière du cendrier
Référence	6282 44

FOIRE AUX QUESTIONS - FOYER 800 GRANDE VISION DOUBLE FACE INVICTA

Comment allumer correctement l'insert INVICTA FOYER 800 ?

Pour allumer, placez du papier froissé et du petit bois sec sur la grille. Enflammez le papier, fermez la porte du foyer et ouvrez entièrement l'arrivée d'air. Une fois le feu bien pris, vous pouvez charger l'appareil. Pendant les premières heures, faites un feu modéré pour permettre la dilatation normale de l'appareil.

Quel type de bois utiliser ?

Utilisez du bois sec (taux d'humidité < 20%) de préférence des bûches fendues. Évitez le bois humide ou traité. La charge recommandée est d'environ 5 kg (2 à 3 bûches) pour atteindre l'allure normale.

Quelle est la puissance et le rendement de cet insert ?

La puissance calorifique nominale est de 15 kW avec un rendement de 70 %. Les émissions de CO sont de 0,300 % et la température moyenne des fumées est de 223 °C.

Quelles sont les distances de sécurité à respecter ?

Latéralement, l'insert doit être à 5,2 cm des matériaux combustibles, dont 5 cm d'isolant en laine de roche (conductivité maxi 0,04 W/m°C avec face aluminium côté foyer). Au fond, aucune distance n'est applicable grâce à l'isolant.

Comment régler l'arrivée d'air comburant ?

La modulation de l'air comburant se fait via le registre d'air primaire situé sur la façade du cendrier. Ouvrez-le entièrement lors de l'allumage, puis ajustez selon la combustion souhaitée.

Quel entretien régulier est nécessaire ?

Il est conseillé de nettoyer régulièrement la vitre pour maintenir la visibilité, de vider le cendrier et de vérifier l'état des joints. Un lit de cendres peut être conservé sur la grille pour faciliter les allumages suivants.

Où se trouve la plaque signalétique de l'appareil ?

La plaque signalétique est rivetée sur l'arrière du cendrier. Elle contient la référence du produit et les caractéristiques techniques.

Quelle est la dépression nécessaire dans le conduit de fumées ?

Le conduit de fumées doit avoir une dépression comprise entre 12 et 14 pascals pour un fonctionnement optimal.

Que faire si la vitre se brise ?

Remplacez la vitre par une vitre d'origine aux dimensions 463 x 701 mm avec une épaisseur de 4 mm. Contactez un professionnel pour la pose.

Puis-je utiliser du bois humide ?

Non, le bois humide réduit le rendement, augmente les émissions de CO et encrasse le conduit. Utilisez toujours du bois sec (moins de 20 % d'humidité).

MODE D'EMPLOI FOYER 800 GRANDE VISION DOUBLE FACE INVICTA

Désignation suivant la norme EN 13 229 :

• Taux d'émission de monoxyde de carbone : 0,300 %
• Rendement à la puissance calorifique nominale : 70 %
• Température moyenne des fumées : 223°C
• Appareil à combustion continue

Puissance calorifique nominale 15kW

Masse de l'appareil

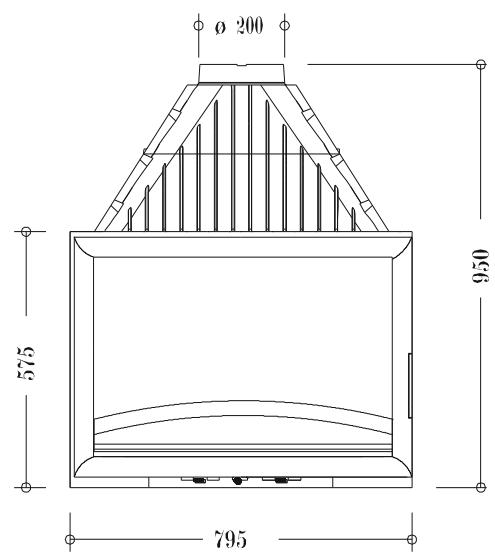

Encombrement

Foyer intérieur

Façade

Porte

Vitre

Encastrement

Chargement en façade

Distance par rapport aux matériaux combustibles adjacents :

164 kg

h 950 mm lg 795 mm prof 510 mm

h 465 mm lg 630 mm prof 330 mm

h 575 mm lg 795 mm

h 540 mm lg 775 mm éps 25 mm

h 463 mm lg 701 mm éps 4 mm

h 100 cm lg 80 cm prof 46 cm

- Latéralement : 5.2 cm (dont 5 cm d'isolant)

- Au fond : non applicable

(caractéristique de l'isolant: laine de roche épaisseur 50 mm, conductivité maxi 0.04W/m°C avec face aluminium côté foyer

Il est recommandé de charger en plusieurs fois plutôt que de manière excessive. Deux à trois bûches (environ 5kg) suffisent à atteindre l'allure normale.

Départ des fumées sur le dessus par une buse de diamètre 200 mm

Dépression dans le conduit de fumées de 12 à 14 pascals

Plaque signalétique rivetée sur l'arrière du cendrier

Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l'arrivée d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d'air).

La modulation de l'air comburant se fait par le réglage du registre d'air primaire sur la façade du cendrier.

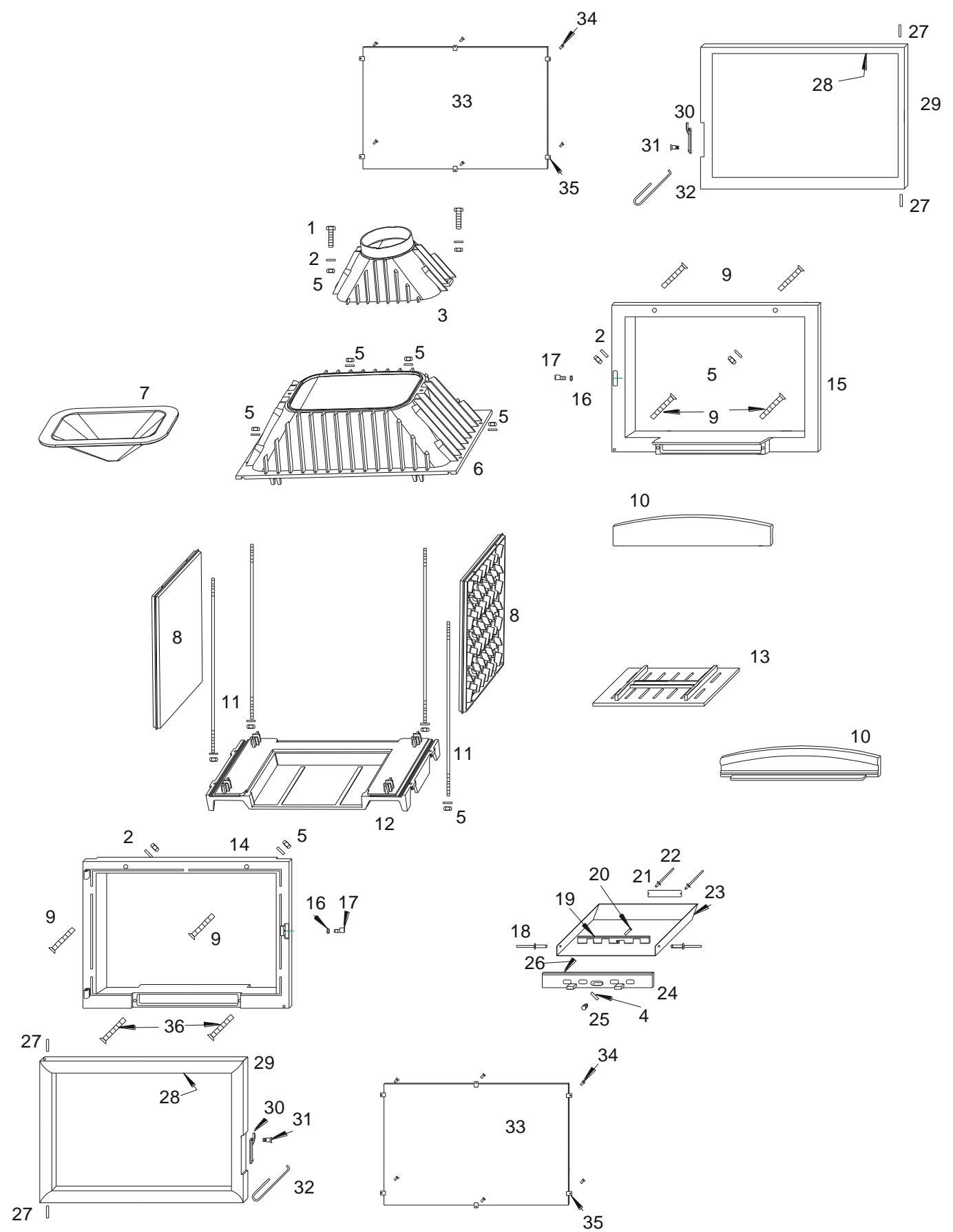

foyer 800 Double face

foyer 800 Double face

foyer 800 Double face

foyer 800 Double face

Réf 6282 44
