Type de produit	Insert de cheminée
Marque	INVICTA
Modèle	INSERT 700 3 VITRES
Puissance nominale	12 kW
Rendement	75 %
Taux de CO	0,3 %
Température des fumées	356 °C
Combustible recommandé	Bois sec (humidité < 20 %) - Bûches de 50 cm max
Débit massique des fumées	7,9 g/s
Alimentation électrique	230V / 50 Hz - 38 W
Soufflerie	2 turbines axiales 2 vitesses, commande manuelle, mise en route auto à 50°C
Raccordement conduit de fumée	Diamètre 200 mm, buse sur le dessus
Profondeur (hors tout)	446,5 mm
Largeur (hors tout)	704 mm
Hauteur (hors tout)	615 mm
Poids	134 kg
Distances latérales (matériaux combustibles)	5,4 cm (dont 5 cm d'isolant)
Distance au fond (matériaux combustibles)	10,5 cm (dont 5 cm d'isolant)
Dimensions de la vitre principale	613 x 397 x 4 mm
Dimensions des portes	H 472 mm, Lg 680 mm
Fonctionnement	Continu
Entretien	Nettoyage régulier, décendrage, ramonage conduit
Pièces détachées	Liste complète disponible (joints, vitres, turbines, etc.)
Sécurité	Surveillance, utilisation main froide, ne pas surcharger

FOIRE AUX QUESTIONS - INSERT 700 3 VITRES INVICTA

Quel type de bois dois-je utiliser ?

Utilisez uniquement du bois sec (humidité inférieure à 20 %) d'au moins 2 ans de coupe (hêtre, charme, 5 ans pour le chêne). Les résineux sont interdits. Longueur max des bûches : 50 cm (chargement façade).

Comment allumer l'insert pour la première fois ?

Placez du papier froissé et du petit bois sec sur la grille. Enflammez, fermez la porte et ouvrez entièrement l'arrivée d'air. Pendant les premières heures, faites un feu modéré pour permettre une dilatation normale. Une odeur de peinture peut se dégager : aérez la pièce.

Quelle est la puissance nominale et comment l'atteindre ?

La puissance nominale est de 12 kW, obtenue sous un tirage de 12 Pa avec une charge de 4 kg de bois (3 demi-bûches fendues) renouvelée toutes les 60 minutes. Le registre d'allumage doit être fermé ou entrouvert selon le régime.

Comment régler le tirage ?

La dépression dans le conduit doit être entre 6 et 12 Pascals. Utilisez un manomètre pour vérifier. Un modérateur de tirage est souvent nécessaire pour réguler le tirage aux valeurs préconisées.

Que faire en cas de feu de cheminée ?

Fermez immédiatement la porte de chargement, puis les arrivées d'air primaire et secondaire. Appelez les pompiers (18). Ne tentez pas d'éteindre avec de l'eau.

Comment nettoyer l'insert ?

Videz régulièrement le cendrier. Nettoyez la vitre avec un produit adapté. Faites ramoner le conduit de fumée au moins une fois par an. Remplacez les joints si nécessaire.

L'insert est équipé d'une soufflerie ?

Oui, 2 turbines axiales 2 vitesses avec commande manuelle. La mise en marche automatique se déclenche à partir de 50°C (interrupteur thermique). Les sorties d'air chaud sont en Ø 125 mm sur le dessus.

Quelles sont les distances de sécurité par rapport aux matériaux combustibles ?

Latéralement : 5,4 cm (dont 5 cm d'isolant). Au fond : 10,5 cm (dont 5 cm d'isolant). L'isolant doit être en laine de roche de 5 cm d'épaisseur, conductivité max 0,04 W/m°C avec face aluminium côté foyer.

Puis-je utiliser l'insert en mode combustion lente ?

Oui, une combustion lente de 3 heures est possible avec une charge de 4 kg de bois non refendu (diamètre > 16 cm) sous un tirage de 6 Pa. Évitez de maintenir une allure lente trop longtemps pour prévenir les dépôts de bistre.

Quels sont les organes de réglage ?

Les organes sont : le registre d'allumage (supplément d'air, ne pas utiliser plus de 30 min), le registre des fumées (au-dessus de la porte, ouvert à l'allumage, fermé en régime), et le volet (tige de manœuvre). Utilisez toujours la main froide.

MODE D'EMPLOI INSERT 700 3 VITRES INVICTA

Notice particulière d'utilisation et d'installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l'appareil.

Caractéristiques suivant EN 13229 :

Puisance nominale	12 kW
Rendement	75 %
Taux de CO%	0.3 %
T° fumées	356°C
Mode de fonctionnement	Continu
Combustible recommandé	Bois / bûches de 50 cm
Débit massique des fumées	7.9 g/s
Distance par rapport aux matériaux combustibles adjacents :	Latéralement : 5.4 cm (dont 5 cm d'isolant)
	Au fond : 10.5 cm (dont 5 cm d'isolant)
(caracteristique de l'isolant: laine de roche épaisseur 5cm, conductivité maxi 0.04W/m°C avec face aluminium côte foyer)

Caractéristiques de construction :

Masse de l'appareil	134 kg
Raccordement au conduit de fumée par la buse située sur le dessus de l'appareil	diamètre 200 mm
Longueur maximale des bûches	57 cm - Chargement en façade

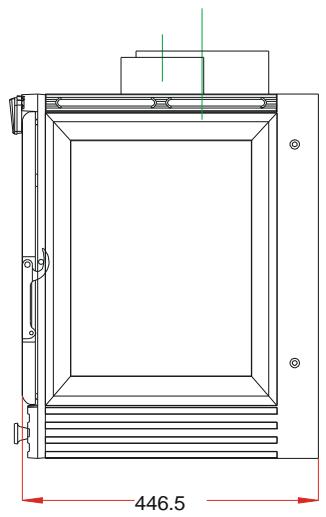

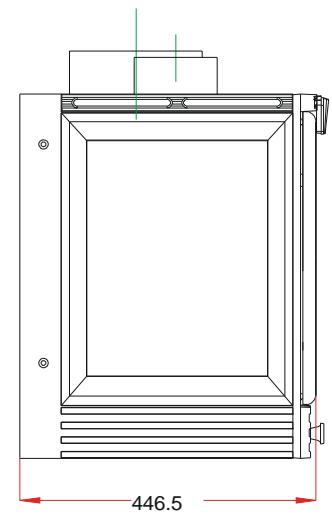

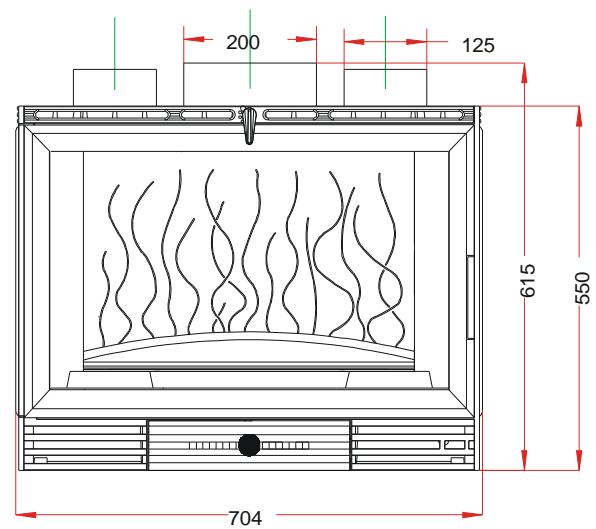

Encombrement	h 615 mm	lg 704 mm	prof 446.5 mm
Dimensions des portes	h 472 mm		lg 680 mm
Dimensions de la vitre	h 397 mm		lg 613 mm
Plaque signalétique	rivétée à l'arrêté du cendrier
2 turbines axiales à 2 vitesses –commande manuelle - mise en marche automatiqueforcée à partir de 50°C (interrupteur thermique situé sur la platine de commande) - 2 sorties d'air chaud Ø 125 sur le dessus

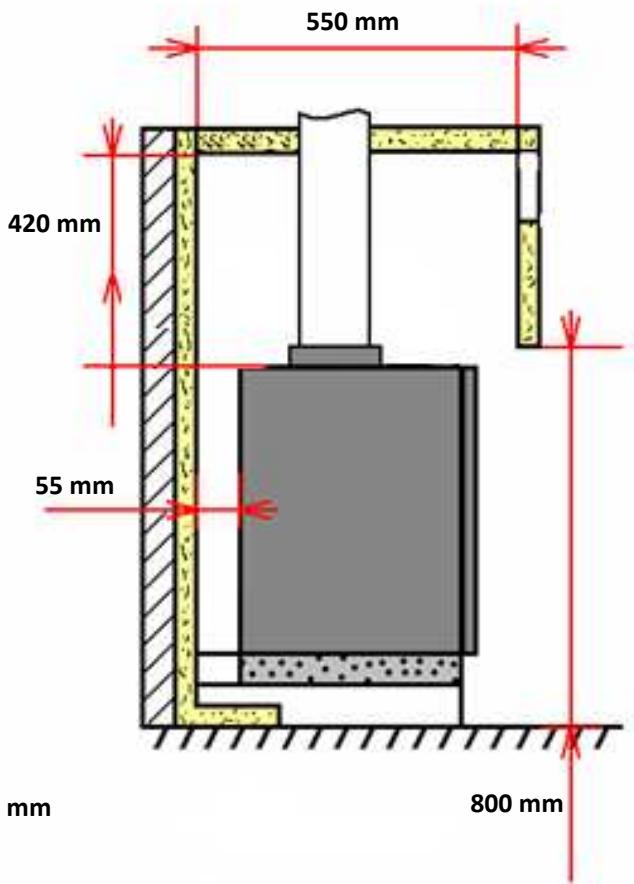

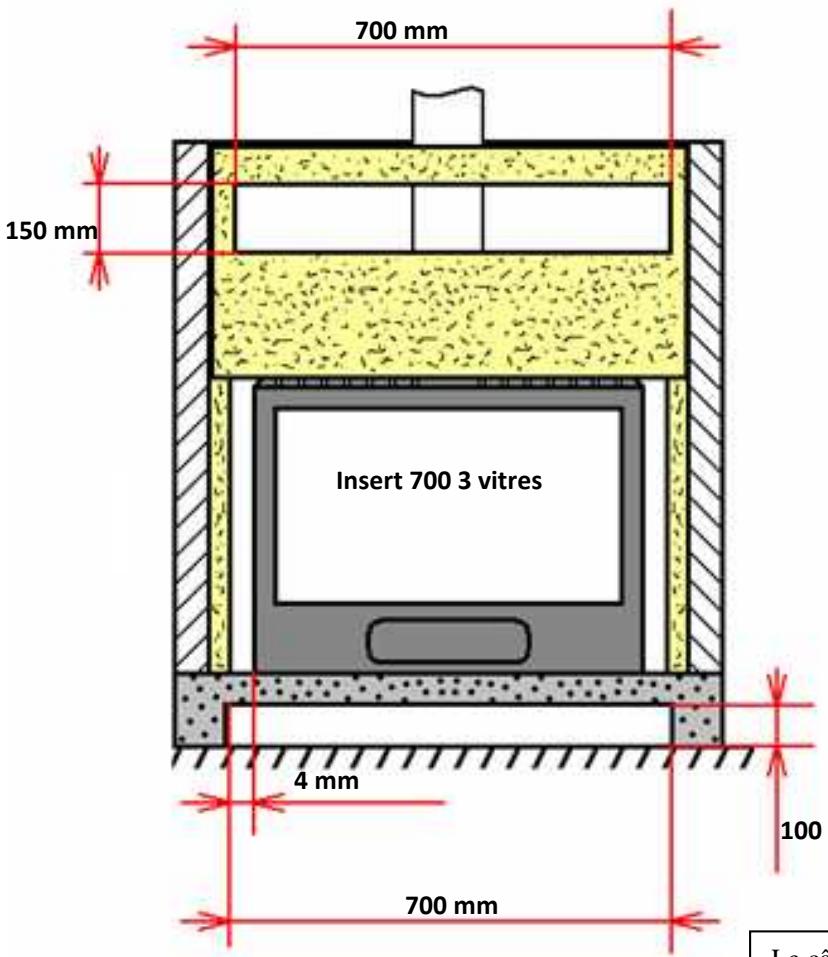

Instructions pour l'encastrement de l'appareil.

Pour limiter l'échauffement des parois constituant l'habillage de la cheminée à construire à 65K (K = degrés Celsius au-dessus de la température ambiante), et obtenir un bon fonctionnement de l'appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.

Respecter les dimensions minimales d'encastrement et du circuit d'air de convection (section d'entrée de « l'air à chauffer » et section de sortie de « l'air chaud »).

Les dimensions minimales d'encastrement indiquées garantissant l'accès aux organes de manœuvre, une course suffisante pour les organes mobiles, l'accès et le démontage pour les pièces susceptibles d'être remplacées.

Ouvrir les deux bouches de sortie d'air chaud situées sur le dessus du carter.

lame de roche épaisseur 50 mm conductivité max 0.04W / m°C avec face aluminium côté foyer.

bétan

parois et sol de la cheminée

Le câble d'alimentation ne doit pas être accessible aux utilisateurs. Prévoir une gaine ou un conduit de protection entre la sortie de la cheminée et le point de raccordement. Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, de surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

Raccordement électrique de la soufflerie

Alimentation électrique 230V / 50Hz - puissance de la soufflerie : 38 W L'appareil est livré avec un câble couple, permettant son raccordement au réseau d'alimentation électrique.

Prévoir sur l'installation fixe un dispositif de séparation omnipolaire conformément aux règles d'utilisation locales : ce dispositif permettra d'isoler l'appareil du réseau d'alimentation électrique. En particulier, le branchement de la terre (fil vert et jaune) devra être effectué.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant afin d'éviter un danger.

Il peut être nécessaire d'extraire l'insert de son logement : dans ce but, réservez une longueur de câble suffisante pour que cette opération puisse être effectuée sans provoquer de traction sur le câble.

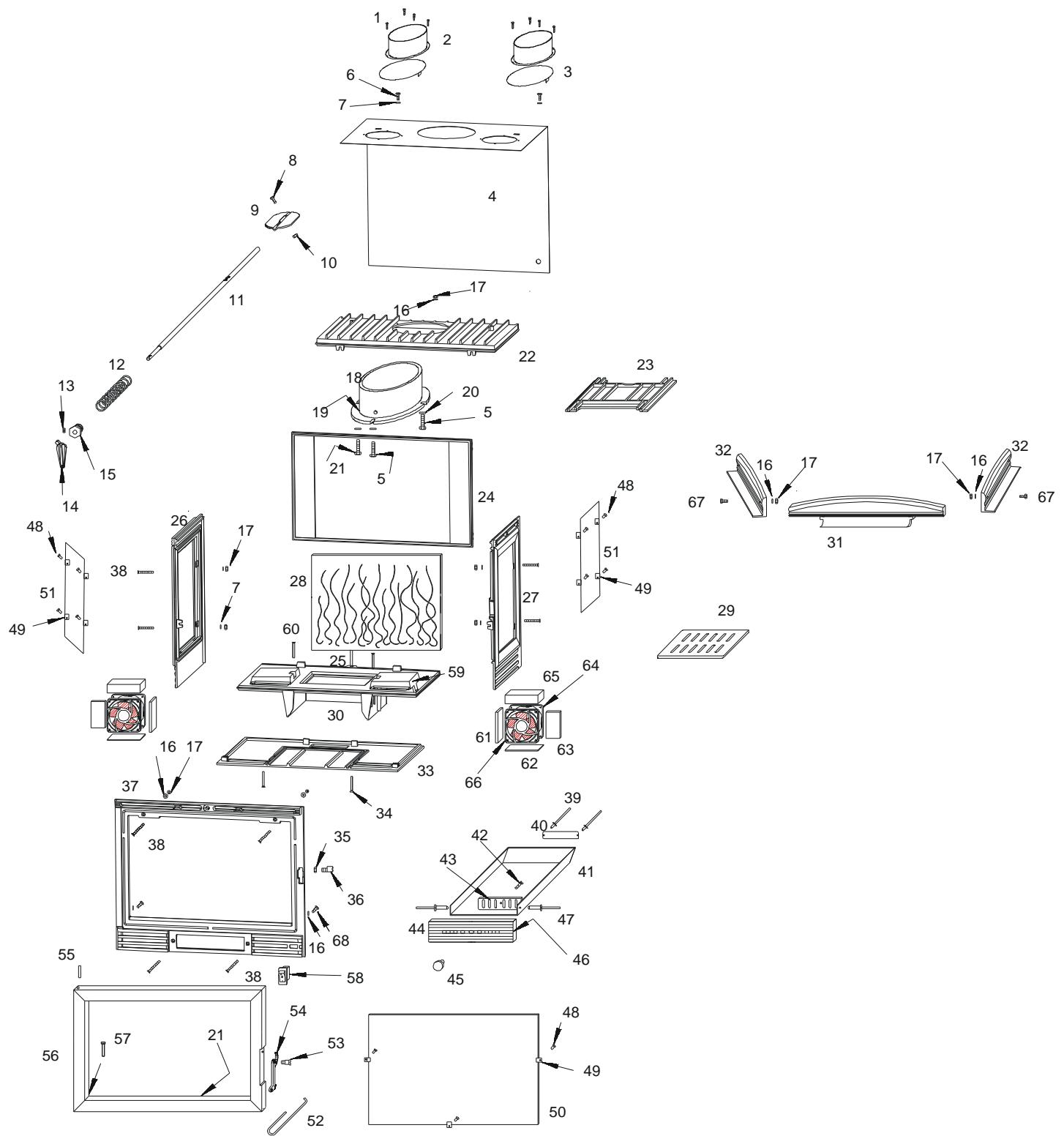

Repère	Nbr	DESIGNATION	Référence
1	8	Vis tôle de 2x9,5	AV 8614290
2	2	Manchette Ø 125	AT 700312B
3	2	Rondelle Ø 125	AT 700313
4	1	Carénage	AT 700119A
5	3	Vis tête hexagonale de 8x20	AV 8408200
6	2	Vis tête hexagonale de 6x10	AV 8406100
7	6	Rondelle large de 6	AV 4110060
8	1	Vis tête hexagonale de 5x25	AV 8405250
9	1	Volet	FB60 700163
10	1	Ecrou de 5	AV 7100050
11	1	Tige de manœuvre du volet	AS 700258
12	1	Ressort	AS 700255
13	1	Vis pointeau de 4x8	AV 8714080
14	1	Bouton de réglage du volet	FB60 700563
15	1	Ecrou tige	AS 700292
16	7	Rondelle de 6	AV 4100060
17	9	Ecrou de 6	AV 7100060
18	1	Buse	FB60 700164
19	1	Joint de buse Ø 9, longueur 0,650 m	AI 303009
20	3	Rondelle de 8	AV 4100080
21	1	Joint de porte Ø 8, longueur 2,150 m	AI 303008
22	1	Avaloir	FB60 700506
23	1	Déflecteur	FB60 700108
24	1	Fond arrêté	FB60 700501
25	1	Tirant Ø 6x425	AS 700256
26	1	Côté gauche vitré	FB60 700527
27	1	Côté droit vitré	FB60 700526
28	1	Taque décor	FB60 700438
29	1	Grille foyère	FB60 700122
30	1	Embase	FB60 700500
31	1	Pare bùches central	FB60 700555
32	1	Pare bùches latéral	FB60 700556
33	1	Socle	FB60 700129
34	2	Vis tête faisée de 6x20	AV 8656200
35	1	Ecrou de réglage fermeture	AV 7130060
36	1	Excentrique de réglage fermeture	AS 700253B
37	1	Façade	FB60 700507
38	8	Vis de 6x30	AV 8636300
39	2	Rivet de 3x8	AV 5203080
40	1	Plaque signalétique	PS 667944
41	1	Tiroir dendrier	AT 700310D
42	1	Vis tête cylindrique de 6x25	AV 8626250
43	1	Registre	FB60 700854
44	1	Façade dendrier	FB60 700360
45	1	Bouton de dendrier	FB60 700120
46	1	Joint de dendrier Ø 5, longueur 0,6 mètre	AI 303005
47	2	Rivet de 5x16	AV 5205160
48	11	Vis tête cylindrique de 4x8	AV 8644080
49	11	Attaché de vittre	AS 700262
50	1	Vitre 613x397x4	AX 116470
51	2	Vitre285x367x4	AX 516675A
52	1	Crochet d'ouverture de porte	AS 800255
53	1	Vis de fixation du loquet	AS 800251B
54	1	Loquet	FB60 800883
55	1	Axe de porte haut, goupille cannelée de 5x40	AV 6305400
56	1	Porte	FB60 800846
57	1	Axe de porte bas, clou lisse de 5x30	AV 0105300
58	1	Interrupteur	AL 713301
59	2	Couvercle de turbine	FB60 700201
60	2	Vis de 6x20 inox	AV 8666206
61	2	Carton céramique 110x35x8	AI 713110A
62	2	Carton céramique 120x40x2	AI 713155
63	2	Carton céramique 95x50x8	AI 713950
64	1	Appareillage électrique	AL 000002
65	2	Laine céramique	AI 701542
66	2	Turbine	AL 401201
67	2	Vis à tête faisée 6x25	AV 8606250
68	2	Vis à tête hexagonale 6x16	AV 8406160

En complément de ce document, consulter attentivement la « NOTICE D'INSTALLATION ET D'UTILISATION POUR FOYER ET INSERTS » fournie avec l'appareil.

Conseils d'installation

La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.

Conseils d'utilisation

Utiliser uniquement les combustibles recommandés : Bois sec (humidité inférieure à 20 %) d'un minimum de 2 ans de coupe (Hêtre, Charme, 5 ans pour le Chêne - le sapin et les résineux sont interdits).

Le tiroir cendrier doit toujours rester dans l'appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser la main froide.

Il peut être nécessaire d'arrêter l'extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l'ouverture de la porte.

• Vérification avant mise en service. Pendant les premières utilisations de l'appareil, une odeur de peinture va se dégager de l'appareil : aérer la pièce pour limiter ce désagrément ou effectuer, avant l'installation, une première chauffe à l'extérieur de la maison. Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte de l'appareil et ouvrir entièrement l'ouverture d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront réservées (sans trop obstruer les trous de passage d'air). Puissance Nominale:

Il est obtenu sous un tirage de 12 Pa, avec une charge de bois de 4 kg, sous forme de 3 demi-bûches fendues, renouvelée toutes les 60 minutes, avec le registre d'allumage fermé, voir entre-ouvert si l'appareil n'est pas en régime.

Une baisse d'activité peut se produire à cause d'une évolution défavorable de la combustion, d'une géométrie inadaptée des buches, de l'utilisation d'un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voute et n'est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s'accompagnent d'une chute de puissance et d'une baisse des performances.

Pour l'éviter : ouvrir la porte du foyer avec précaution, réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prévenant garde de ne pas faire chuter de braise hors du foyer, puis refermer la porte. L'activité reprend immédiatement après la fermeture de porte.

Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 4kg constituée d'une buche pleine non refendue en privilégiant les grands diamètres (supérieurs à 16 cm). Effectuer préalablement une mise en régime d'allure réduite en fermant le registre d'allumage pour charger ensuite sur un lit de braise à peine rougeoyant.

Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une combustion incomplete qui favorise les dépôts de bistre et de goudron:

alterner les périodes de ralenti par des retours en fonctionnement à allure normale. privilégier une utilisation avec de petites charges.

Organes de réglages :

Utiliser systématiquement la main froide fournie avec l'appareil pour manipuler les organes de réglages qui peuvent être très chauds.

• Registre d'allumage : L'ouverture du registre d'allumage permet d'obtenir un supplément d'air. Cette position est réservée aux opérations d'allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l'appareil et son environnement. L'appareil doit rester sous surveillance pendant toute la durée d'utilisation de cette position.
• Registre des fumées : Situé au-dessus de la porte, ce registre doit rester ouvert à l'allumage. Il est fermé une fois l'appareil en régime. Il doit être ouvert lors des opérations de chargement, avant l'ouverture de la porte.

Sécurité

• Pendant le fonctionnement, toutes les surfaces de l'appareil sont chaudes : Attention aux brûlures !! Eviter d'installer le poêle dans un endroit où il y a beaucoup de passages. Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d'air primaire et secondaire, puis communiquer immédiatement avec les autorités locales incendie (le 18).
• Ne jamais mettre dans l'appareil des charges de bois supérieures à celles indiquées dans les « conseils d'utilisation » (soit moins de la moitié de la hauteur de la chambre de combustion). Il est interdit d'utiliser l'appareil comme incinérateur.
• Il est interdit d'utiliser des combustibles non recommandés et non adaptés à l'appareil, y compris les combustibles liquides.
• La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l'appareil.
