Type de produit	Insert de cheminée
Marque	INVICTA
Modèle	FOYER 700 PANORAMIQUE
Référence	6275 44pc
Puissance nominale	14 kW
Rendement	75 %
Taux de CO	0,15 %
Température des fumées	370 °C
Mode de fonctionnement	Continu et intermittent
Combustible recommandé	Bois sec (humidité < 20 %) : Hêtre, Charme, Chêne. Bûches de 50 cm max.
Débit massique des fumées	11,8 g/s
Dimensions (H x l x P)	742 x 696 x 503 mm
Poids	124 kg
Largeur utile de chargement	60 cm (chargement en façade)
Diamètre du conduit de fumée	180 / 200 mm
Dimensions de la vitre	h 428 mm, lg 628 mm, ép. 4 mm
Distances aux matériaux combustibles	Latéral : 8 cm (dont 5 cm isolant), Fond : 13 cm (dont 5 cm isolant)
Isolation requise	Laine de roche 50 mm, conductivité maxi 0,04 W/m°C, face aluminium côté foyer
Registre de réglage d'air	Oui, primaire pour allure normale et lente, plus position allumage
Tiroir cendrier	Oui, amovible pour vidange
Entretien courant	Nettoyage régulier, vérification des joints, ramonage annuel du conduit
Sécurité	Surfaces chaudes, gant anti-chaleur, ne pas surcharger, ne pas utiliser de combustibles liquides

FOIRE AUX QUESTIONS - FOYER 700 PANORAMIQUE INVICTA

Comment allumer l'insert FOYER 700 PANORAMIQUE ?

Placez du papier froissé et du petit bois sec sur la grille. Enflammez le papier, fermez la porte et ouvrez entièrement l'arrivée d'air. Une fois le feu bien pris, chargez l'appareil. Vous pouvez laisser la porte entrouverte pendant l'allumage, mais restez vigilant.

Quels combustibles utiliser dans l'insert INVICTA ?

Utilisez uniquement du bois sec (humidité inférieure à 20 %) d'au moins 2 ans de séchage, comme le hêtre, le charme ou le chêne. Les résineux (sapin) et les combustibles liquides sont interdits. La longueur des bûches ne doit pas dépasser 50 cm.

Quelle est la puissance nominale de l'insert ?

La puissance nominale est de 14 kW, obtenue avec un tirage de 12 Pa et une charge de 5 kg de bois (2 demi-bûches) renouvelée toutes les 60 minutes, le registre étant légèrement entrouvert.

Comment régler l'arrivée d'air ?

Le registre primaire de réglage d'allure permet de passer de l'allure normale (entrouvert de 10 à 20 %) à la combustion lente (fermé). Une position supplémentaire d'allumage (au-delà de l'allure normale) est réservée à l'allumage et ne doit pas être maintenue plus de 30 minutes.

Quelles précautions de sécurité observer ?

Toutes les surfaces sont brûlantes : utilisez le gant anti-chaleur fourni. Ne surchargez pas l'appareil, ne laissez pas la porte ouverte sauf pour l'allumage, et ne brûlez pas de déchets. En cas de feu de cheminée, fermez la porte et les arrivées d'air, puis appelez les pompiers au 18.

Comment entretenir l'insert ?

Videz régulièrement le tiroir cendrier. Faites ramoner le conduit de fumée chaque année par un professionnel, qui vérifiera aussi l'état des joints, le déflecteur et les pièces internes. Après une longue inactivité, contrôlez l'absence d'obstruction avant rallumage.

Que faire en cas de baisse d'activité du feu ?

Ouvrez la porte avec précaution, réorganisez les bûches sur la braise à l'aide d'un tisonnier, puis refermez la porte. Cela redonne de l'activité au feu. Évitez les périodes prolongées de combustion lente avec du bois humide pour prévenir les dépôts de bistre.

Quelles sont les dimensions d'encastrement minimales ?

Respectez les distances aux matériaux combustibles : latéralement 8 cm (dont 5 cm d'isolant), au fond 13 cm (dont 5 cm d'isolant). L'isolant doit être en laine de roche de 50 mm avec conductivité maxi 0,04 W/m°C, face aluminium côté foyer. Consultez le schéma dans la notice pour le circuit d'air de convection.

Puis-je utiliser l'insert en mode continu ?

Oui, l'appareil est adapté au fonctionnement continu et intermittent. Pour une combustion lente de 3 heures, utilisez une charge unique de 5 kg (une bûche de grand diamètre >16 cm) avec le registre fermé, après une mise en régime réduite.

Comment remplacer la vitre ou les joints ?

La vitre (réf. AX 726275A) mesure 428x628 mm, épaisseur 4 mm. Les joints de porte (Ø8, 2,2 m) et de vitre (7x3, 1,43 m) sont remplaçables. En cas d'usure, faites appel à un technicien qualifié pour le remplacement des pièces.

MODE D'EMPLOI FOYER 700 PANORAMIQUE INVICTA

Référence: 6275 44pc

Notice particulière d'utilisation et d'installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l'appareil.

Caractéristiques suivant EN 13229 :

Puisance nominale	14 kW
Rendement	75 %
Taux de CO%	0.15 %
T° fumées	370 °C
Mode de fonctionnement	Continu et intermittent
Combustible recommandé	Bois / bûches de 50 cm
Débit massique des fumées	11.8 g/s
Distance par rapport aux matériaux combustibles adjacents :	Latéralément : 8.0 cm (dont 5 cm d'isolant)
	Au fond : 13.0 cm (dont 5 cm d'isolant)
(caracteristique de l'isolant: laine de roche épaisseur 50 mm, conductivité maxi 0.04W/m°C avec face aluminium côte foyer)

Caractéristiques de construction :

Masse de l'appareil	124 kg
Raccordement au conduit de fumée par la buse située sur le dessus de l'appareil	diamètre 180 / 200 mm
largeur utile pour le chargement des bûches	60 cm - Chargement en façade

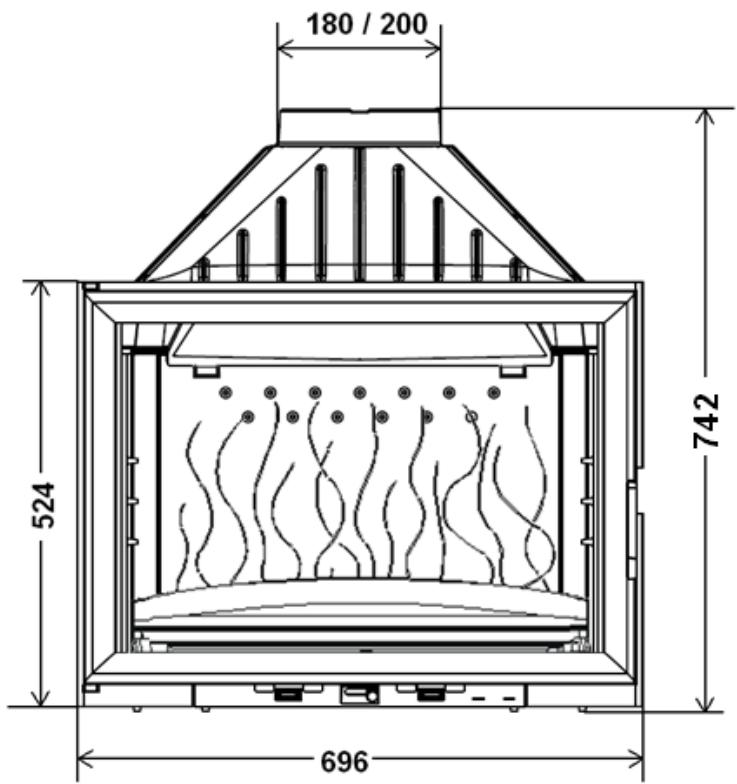

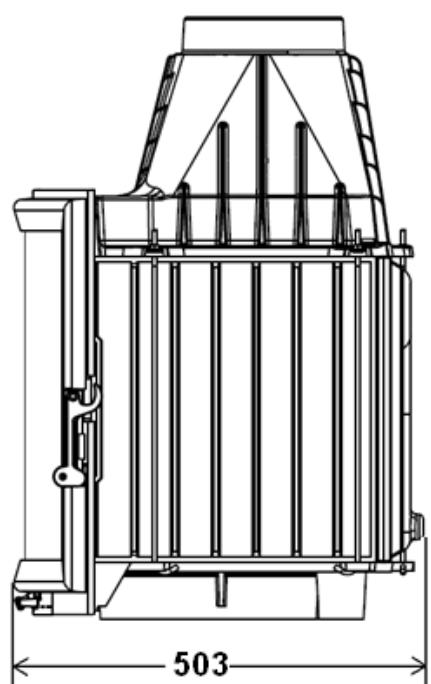

Encombrement	h 742 mm	lg 696 mm	prof 503 mm
Dimensions de la vitre	h 428 mm	lg 628 mm	éps. 4mm	Rayon 900mm
Dimensions de la porte	h 480 mm		lg 680 mm
Plaque signalétique	rivétée à l'arrête du cendrier

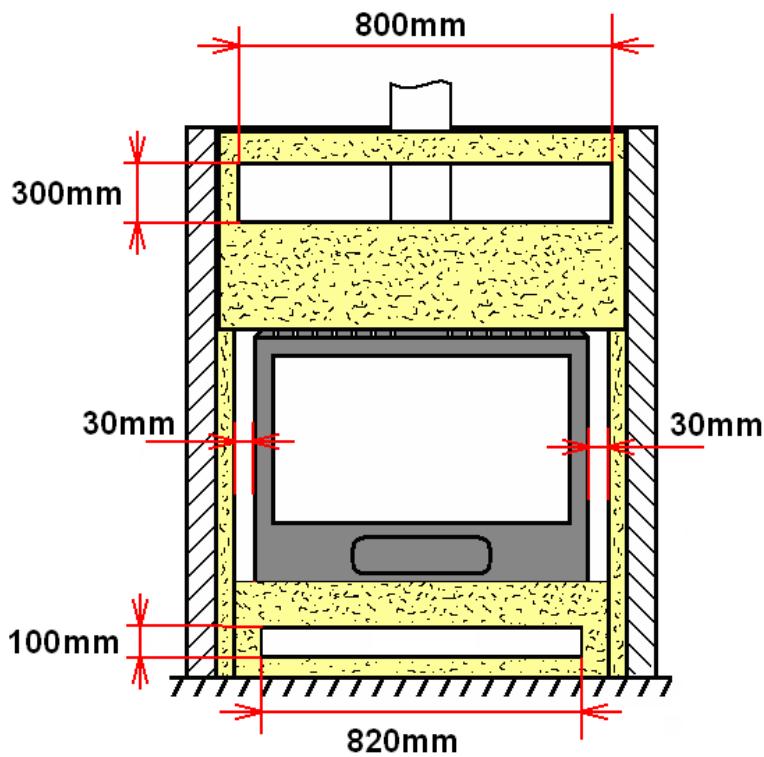

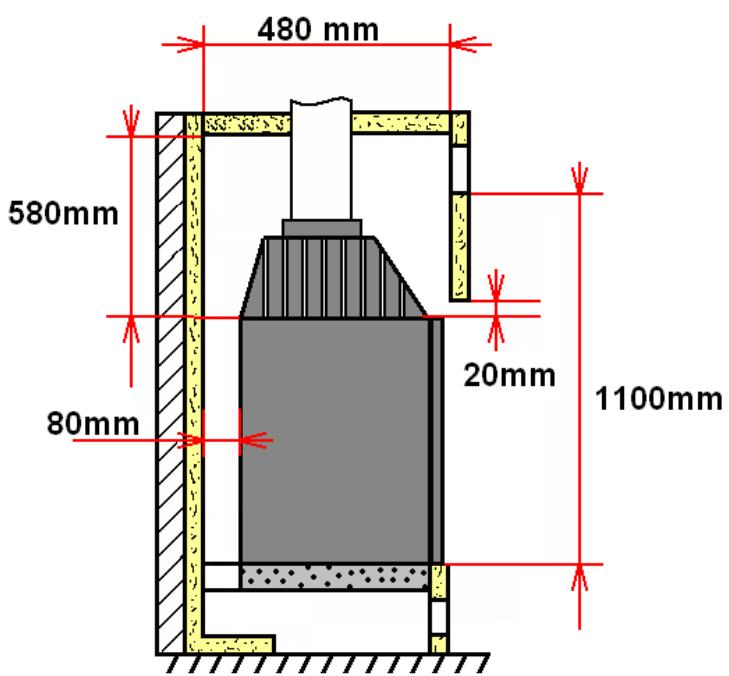

Instructions pour l'encastrement de l'appareil.

Pour limiter l'échauffement des parois constituant l'habillage de la cheminée à construire à 65K (K = degrés Celsius au-dessus de la température ambiante), et obtenir un bon fonctionnement de l'appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.

Respecter les dimensions minimales d'encastrement et du circuit d'air de convection (section d'entrée de « l'air à chauffer » et section de sortie de « l'air chaud »).

Les dimensions minimales d'encastrement indiquées garantissant l'accès aux organes de manœuvre, une course suffisante pour les organes mobiles, l'accès et le démontage pour les pièces susceptibles d'être remplacées.

laine de roche épaisseur 50 mm conductivité maxi 0.04W/m°C avec face aluminium côté foyer.

béton

parois et sol de la cheminée

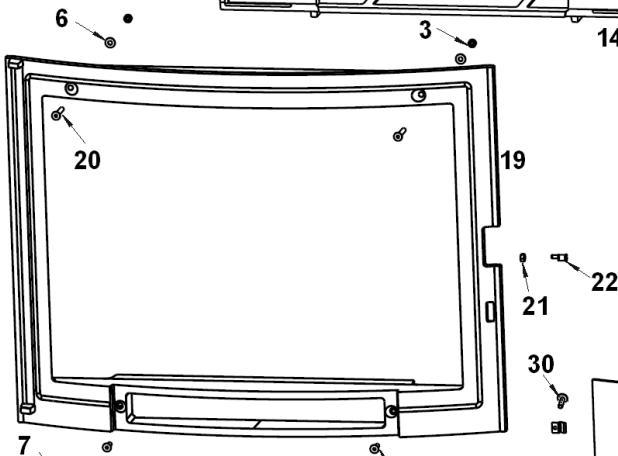

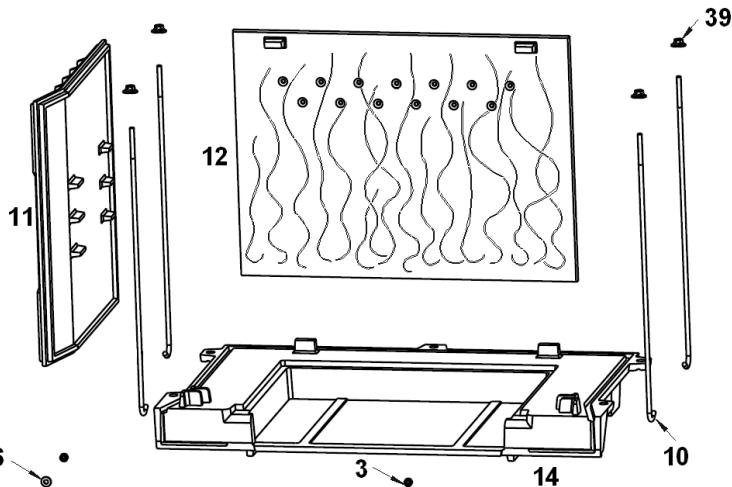

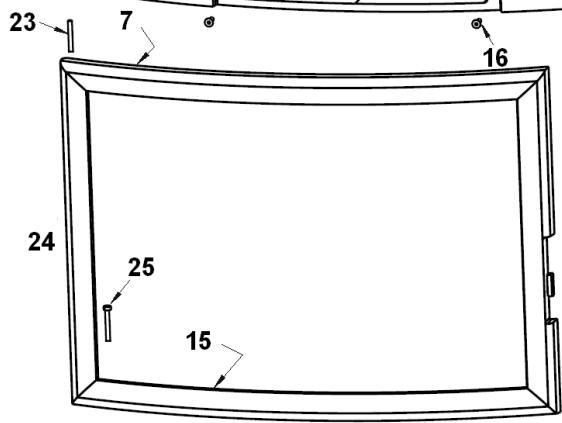

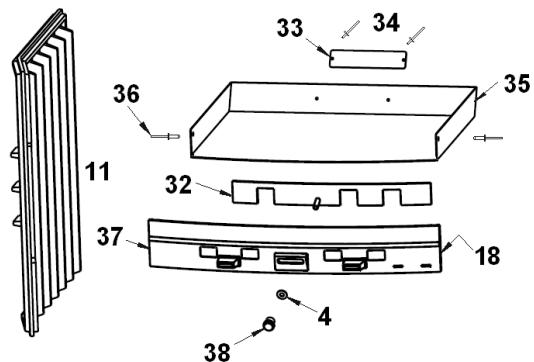

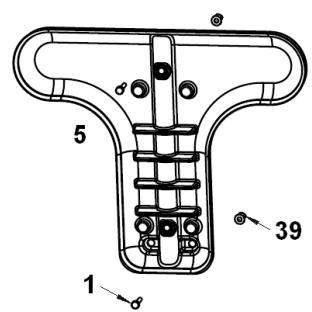

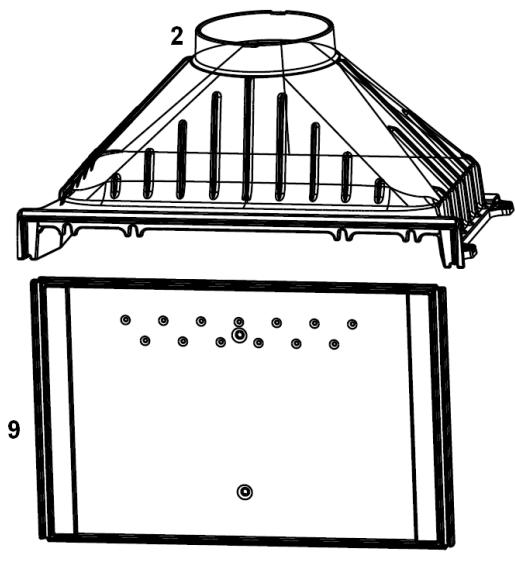

Repère	Nbr	DESIGNATION	Référence
1	2	Vis tête hexagonale de 6x30	AV 8406300
2	1	Avaloir	FB60 700828
3	2	Ecrou hexagonal de 6	AV 7100060
4	1	Rondelle de 6	AV 4100060
5	1	collecteur	FB60 800152
6	2	Rondelle large de 6	AV 4110060
7	1	Joint de porte Ø8 longueur 2.2 m	AI 303008
8	1	Déflecteur	FB60 700596
9	1	Fond arrière	FB60 700658
10	4	Tirant de 6x425	AS 700256
11	2	Côté réversible	FB60 700104
12	1	Taque décor	FB60 700657
13	1	Pare bùches	FB60 700334
14	1	Socle	FB60 700130
15	1	Joint de vitre de 7x3 longueur 1,43 Mètres	KAI 010080
16	2	Vis tête faisée de 6x50	AV 8636500
17	1	Loquet de fermeture	FB60 700883
18	1	Joint de cendrier Ø5 longueur 0,5 Mètre	AI 303005
19	1	Façade	FB60 700384
20	2	Vis tête faisée de 6x60	AV 8636600
21	1	Ecrou bas de 6, réglage de fermeture	AV 7130060
22	1	Excentrique de réglage de fermeture	AS 700253B
23	1	Axe de porte haut Ø5x30	AV 6325300
24	1	Porte	FB60 700437
25	1	Axe de porte bas Ø5x30	AV 0105300
26	1	Vis de fixation du loquet	AS 800251B
27	1	Vitre	AX 726275A
28	1	Crocket d'ouverture de porte	AS 800255
29	4	Attache de vitre	AS 700262
30	4	Vis de fixation de vitre de 4x8	AV 8644080
31	1	Grille foyère	FB60 700139
32	1	Registre de réglage d'air	AT 800110A
33	1	Plaque signalétique	PS 627544
34	2	Rivet de 3x8	AV 5203080
35	1	Tiroir cendrier	AT 700246B
36	2	Rivet de 5x16	AV 5205160
37	1	Façade cendrier	FB60 700382
38	1	Bouton de manœuvre de réglage d'air	AV 1113401
39	6	Ecrou embase	AV7220060

Foyer 700 panoramique

Référence: 6275 44pc

En complément de ce document, consulter attentivement la « NOTICE D'INSTALLATION ET D'UTILISATION POUR FOYER ET INSERTS » fournie avec l'appareil.

Conseils d'installation

La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.

Conseils d'utilisation

Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d'un minimum de 2 ans de séchage (Hêtre, Charme, Chêne - le sapin et les résineux sont interdits).

Le tiroir cendrier doit toujours rester dans l'appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur. Il peut être nécessaire d'arrêter l'extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l'ouverture de la porte.

• Allumage: Placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte de l'appareil et ouvrir entièrement l'arrivée d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est possible de laisser la porte entre-ouverte pour faciliter cette phase d'allumage, mais en maintenant toujours l'appareil sous surveillance. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Puissance Nominale: elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 5kg, sous forme de 2 demi-bûches de bois dur (soit une bûche fendue en deux parties), renouvelée toutes les 60 minutes, avec le réglage d'allure légèrement entrouvert. Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 5kg constituée de 1 bûche de bois dur non fendue en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le réglage d'allure. Effectuer préalablement une mise en régime d'allure réduite en fermant le réglage d'allure pour charger ensuite sur un lit de braise à peine rougeoyant.

Le fonctionnement continu en allure lente, rondout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraine une combustion incomplète qui favorise les dépôts de bistre et de goudron :

• alterner les périodes de ralenti par des retours en fonctionnement à allure normale.
• privilégier une utilisation avec de petites charges.
• Une baisse d'activité peut se produire à cause d'une évolution défavorable de la combustion, d'une géométrie inadaptée des bûches, de l'utilisation d'un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n'est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s'accompagnent d'une chute de puissance et d'une baisse des performances. Pour l'éviter : ouvrir la porte du foyer avec précaution, réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer, puis refermer la porte. L'activité reprend immédiatement après la fermeture de porte.

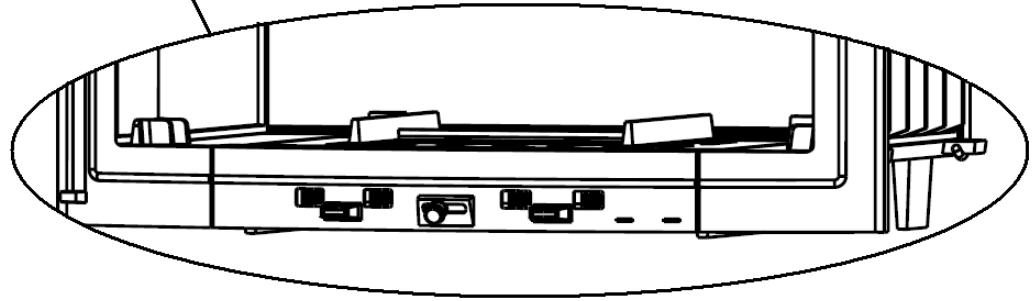

Organes de réglages :

Utiliser systématiquement la "main froide" fournie avec l'appareil pour manipuler les organes de réglages qui peuvent être très chauds.

• Registre primaire de réglage d'allure : ce registre est utilisé pour modifier l'allure de l'appareil entre “allure normale” et la “combustion lente”. Une fois l'appareil allumé, ne pas aller au-delà de la position “allure normale” correspondant à une ouverture de 10 à 20%.
• Registre d'allumage : L'action sur le registre primaire de réglage d'allure, au-delà de la position "allure normale" permet d'obtenir un supplément d'air pour l'allumage. Cette position est réservée aux opérations d'allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l'appareil et son environnement. L'appareil doit rester sous surveillance pendant toute la durée d'utilisation de cette position.

Allure Normale: REGISTRE ENTROUVERT de10 à 20%

Conseils d'entretien

Après une longue période d'arrêt, vérifier l'absence d'obstruction du conduit avant un rallumage.

À l'occasion des opérations de ramonage, faites vérifier l'ensemble de l'appareil par un technicien compétent qui :

• nettoiera complètement l'appareil, vérifiera les jonctions des différentes pièces et la position du déflecteur, celui-ci étant incliné en appui en haut sur l'avaloir et maintenu vers le bas sur le fond.
• professionnelles si nécessaire au changement des composants usés (joint de porte notamment)

Sécurité

• Pendant le fonctionnement, toutes les surfaces de l'appareil sont chaudes : Attention aux brûlures !! Eviter d'instruire le poêle dans un endroit où il y a beaucoup de passages.
• Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d'air primaire et secondaire, puis communiquer immédiatement avec les autorités locales incendie (le 18).
• Ne jamais mettre dans l'appareil des charges de bois supérieures à celles indiquées dans les « conseils d'utilisation » (soit moins de la moitié de la hauteur de la chambre de combustion). Il est interdit d'utiliser l'appareil comme incinérateur.
• Il est interdit d'utiliser des combustibles non recommandés et non adaptés à l'appareil, y compris les combustibles liquides.
• La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l'appareil.
