MODE D'EMPLOI INSERT 600 TURBO INVICTA
Notice particulière d'utilisation et d'installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l'appareil.
Caractéristiques suivant EN 13229 :
| Puisance nominale | 8 kW |
| Rendement | 70 % |
| Taux de CO% | 0.3 % |
| T° fumées | 279 °C |
| Mode de fonctionnement | Continu |
| Combustible recommandé | Bois / bûches de 33 cm |
| Débit massique des fumées | 9.3 g/s |
| Distance par rapport aux matériaux combustibles adjacents : | Latéralement : 5.4 cm (dont 5 cm d'isolant) |
| Au fond : 10.5 cm (dont 5 cm d'isolant) |
| (caracteristique de l'isolant: laine de roche épaisseur 50 mm, conductivité maxi 0.04W/m°C avec face aluminium côte foyer) |


Caractéristiques de construction :
| Masse de l'appareil | 100 kg |
| Raccordement au conduit de fumée par la buse située sur le dessus de l'appareil | diamètre 180 mm |
| Longueur maximale des bûches | 47 cm - Chargement en façade |

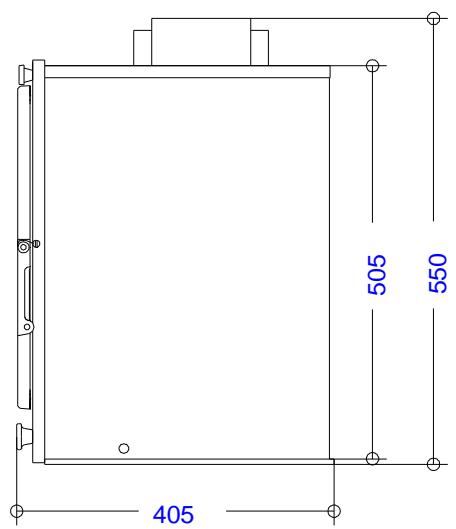

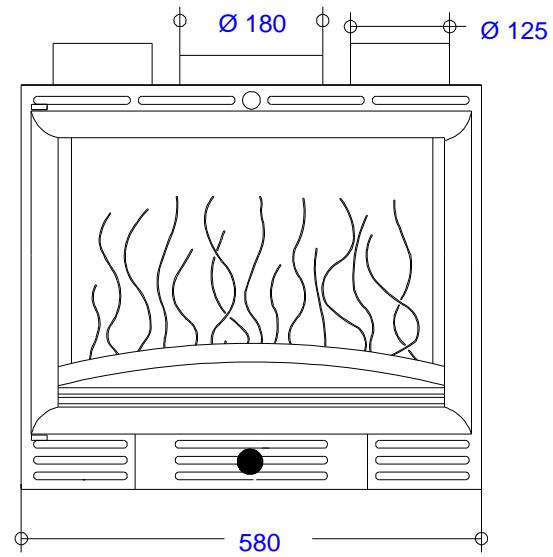

| Encombrement | h 550 mm | lg 580 mm | prof 405 mm |
| Dimensions des portes | h 410 mm | lg 555 mm |
| Dimensions de la vitre | h 350 mm | lg 495 mm |
| Plaque signalétique | rivétée à l'arrête du cendrier |
| 2 turbines axiales à 1 vitesse – commande manuelle - mise en marche automatiqueforcée à partir de 50°C (interrupteur thermique situé sur la platine de commande) - 2 sorties d'air chaud Ø 125 sur le dessus |
Instructions pour l'encastrement de l'appareil.

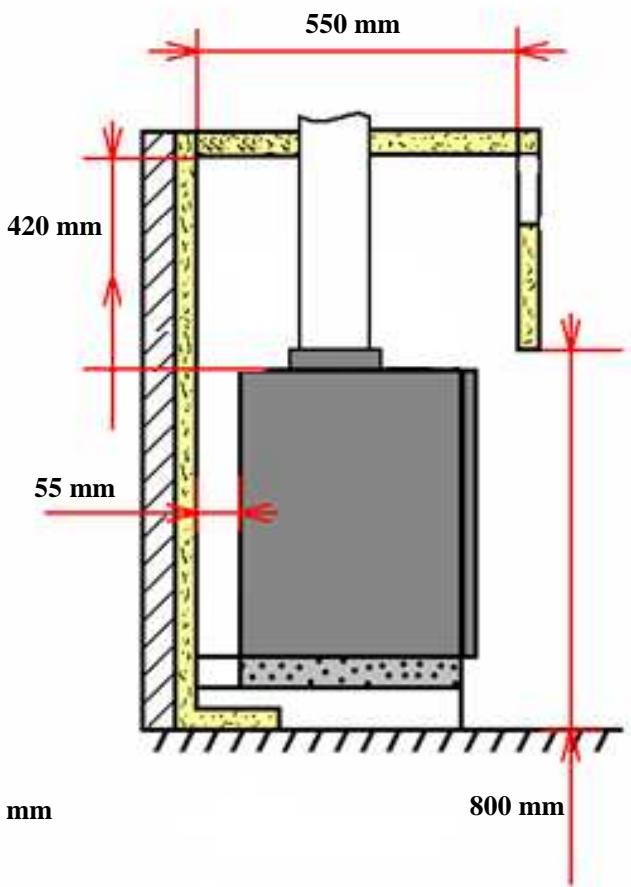

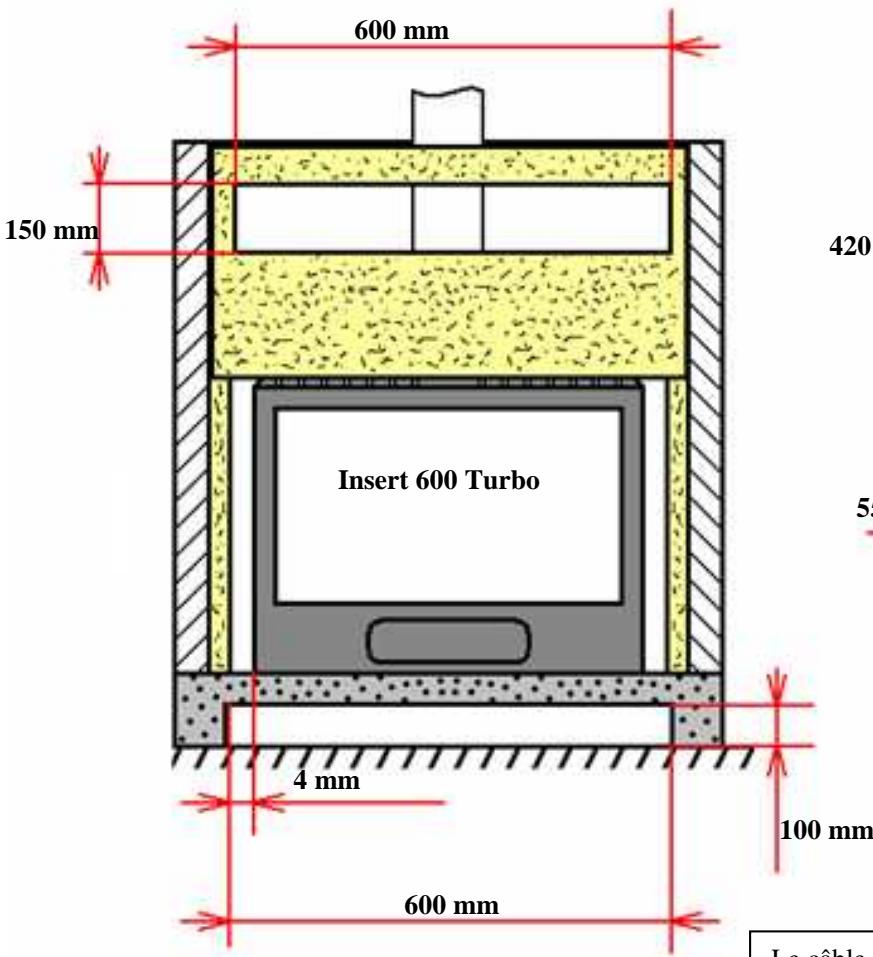

Pour limiter l'échauffement des parois constituant l'habillage de la cheminée à construire à 65K (K = degrés Celsius au-dessus de la température ambiante), et obtenir un bon fonctionnement de l'appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
Respecter les dimensions minimales d'encastrement et du circuit d'air de convection (section d'entrée de « l'air à chauffer » et section de sortie de « l'air chaud »).
Les dimensions minimales d'encastrement indiquées garantissant l'accès aux organes de manœuvre, une course suffisante pour les organes mobiles, l'accès et le démontage pour les pièces susceptibles d'être remplacées.
Ouvrir les deux bouches de sortie d'air chaud situées sur le dessus du carter.


lame de roche épaisseur 50 mm conductivité max 0.04W / m°C avec face aluminium côté foyer.
bétan
parois et sol de la cheminée
Le câble d'alimentation ne doit pas être accessible aux utilisateurs.
Prévoir une gaine ou un conduit de protection entre la sortie de la maçonnerie et le point de raccordement
Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
Raccordement électrique de la soufflerie
Alimentation électrique 230V / 50Hz - puissance de la soufflerie: 24W L'appareil est livré avec un câble couple, permettant son raccordement au réseau d'alimentation électrique.
Prévoir sur l'installation fixe un dispositif de séparation omnipolaire conformément aux règles d'utilisation locales : ce dispositif permettra d'isoler l'appareil du réseau d'alimentation électrique. En particulier, le branchement de la terre (fil vert et jaune) devra être effectué.
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant afin d'éviter un danger.
Il peut être nécessaire d'extraire l'insert de son logement : dans ce but, réservez une longueur de câble suffisante pour que cette opération puisse être effectuée sans provoquer de traction sur le câble.

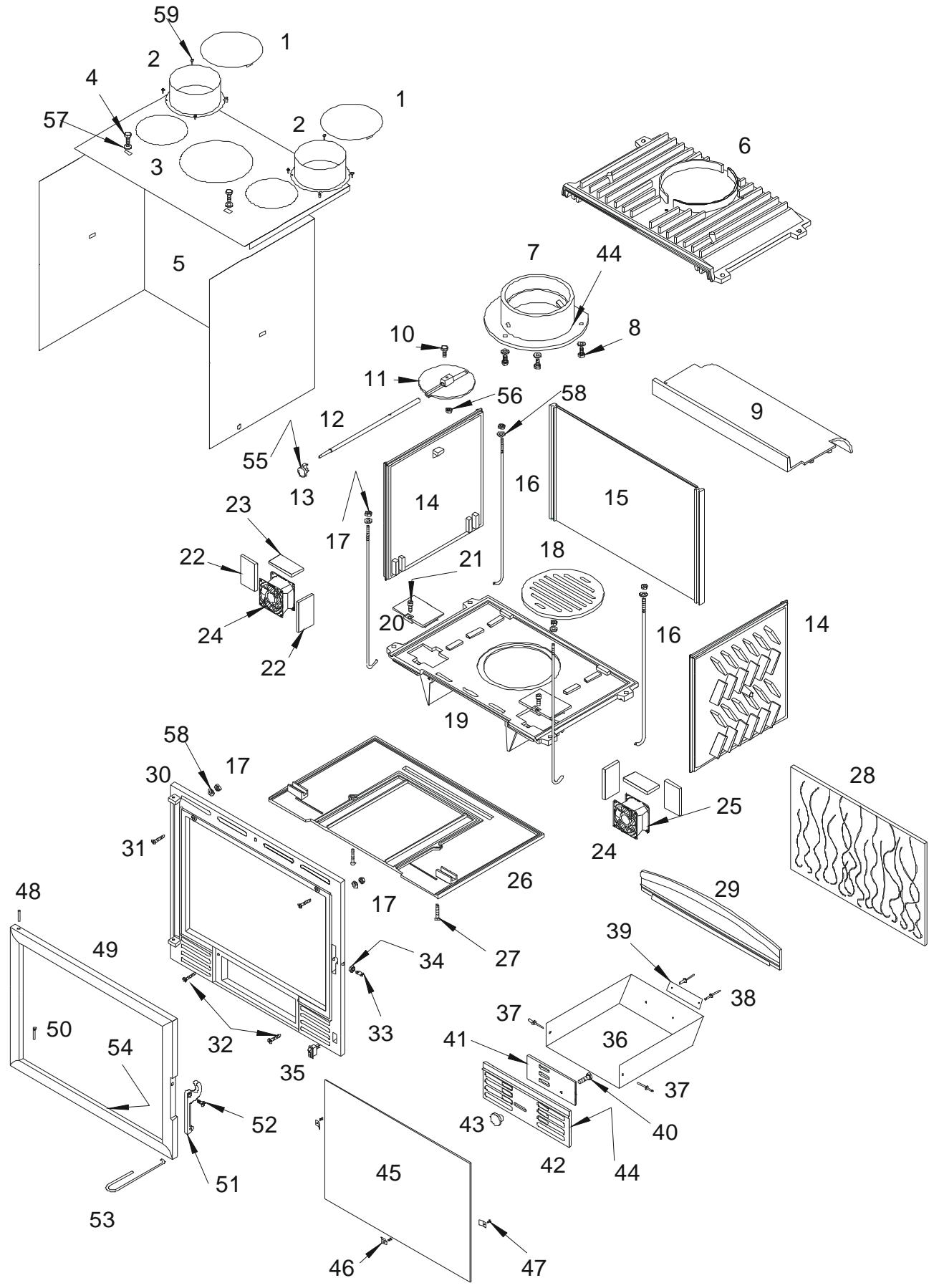

| Repère | Nbr | DESIGNATION | Référence |
| 1 | 2 | Rondelle d'obturation Ø 125 | AT 700313 |
| 2 | 2 | Manchette Ø 125 | AT 700312B |
| 3 | 1 | Dessus de carénage | AT 600402 |
| 4 | 2 | Vis tête hexagonale de 6x10 + rondelle large de 6 | AV 8406100 |
| 5 | 1 | Enveloppe de carénage | AT 600401D |
| 6 | 1 | Avaloir | FB60 600106 |
| 7 | 1 | Buse Ø 180/153 | FB60 600107 |
| 8 | 3 | Vis tête hexagonale de 6x16 + rondelle de 6 | AV 8406160 |
| 9 | 1 | Déflecteur | FB60 600111 |
| 10 | 1 | Vis tête hexagonale de 5x25 | AV 8405250 |
| 11 | 1 | Volet de buse | FB60 600115 |
| 12 | 1 | Axe de manœuvre du volet de buse | AS 600300B |
| 13 | 1 | Bouton de manœuvre du volet | FB60 700217 |
| 14 | 2 | Côté réversible | FB60 600105 |
| 15 | 1 | Fond arrêté | FB60 600104 |
| 16 | 4 | Tirant crochet de Ø longueur 382 | AS 700250 |
| 17 | 7 | Ecrou hexagonal de 6 + rondelle de 6 | AV 7100060 |
| 18 | 1 | Grille foyeres | FB60 600103 |
| 19 | 1 | Embase | FB60 600101 |
| 20 | 2 | Couvercle de turbine | FB60 600102 |
| 21 | 2 | Vis inox tête ronde hexagonale creux de 6x20 | AV 8666206 |
| 22 | 4 | Carton céramique 80x50x8 | AI 713080 |
| 23 | 2 | Carton céramique 86x40x8 | AI 713090 |
| 24 | 2 | Turbine axiale | AL 400801 |
| 25 | 1 | Ensemble électricque | AL 000003 |
| 26 | 1 | Dessous socle | FB60 600100 |
| 27 | 2 | Vis tête faisée de 6x20 | AV 8656200 |
| 28 | 1 | Taque décor | FB60 600131 |
| 29 | 1 | Pare bùches | FB60 600132 |
| 30 | 1 | Façade | FB60 600108 |
| 31 | 2 | Vis tête faisée de 6x40 | AV 8636400 |
| 32 | 2 | Vis tête faisée de 6x30 | AV 8636300 |
| 33 | 1 | Axe excentrique de réglage de porte | AS 700253B |
| 34 | 1 | Ecrou hexagonal bas de réglage de fermeture M6 | AV 7130060 |
| 35 | 1 | Interrupteur 2 position | AL 708001 |
| 36 | 1 | Tiroir cerrdrier | AT 600400C |
| 37 | 2 | Rivet de 5x16 | AV 5205160 |
| 38 | 2 | Rivet de 3x8 | AV 5203080 |
| 39 | 1 | Plaque signalétique | PS 666014 |
| 40 | 1 | Vis tête cylindrique de 6x25 | AV 8626250 |
| 41 | 1 | Registre de réglage d'air | FB60 600114 |
| 42 | 1 | Façade cerrdrier | FB60 600113 |
| 43 | 1 | Bouton de manœuvre de réglage d'air | FB60 700120 |
| 44 | 1 | Joint de cerrdrier et de buse Ø5 longueur 1,052 m | AI 303005 |
| 45 | 1 | Vitre 495x350x4 | AX 116660 |
| 46 | 3 | Attache de vitre | AS 700262 |
| 47 | 4 | Vis tête cylindrique de 4x8, fixation de la vitre | AV 8644080 |
| 48 | 1 | Axe de porte haut goupille lisse de Ø5x30 | AV 6325300 |
| 49 | 1 | Porte | FB60 600126 |
| 50 | 1 | Axe de porte bas clou de Ø5x30 | AV 0105300 |
| 51 | 1 | Loquet de fermeture de porte | FB60 700880 |
| 52 | 1 | Vis de fixation du loquet | AS 800251B |
| 53 | 1 | Crochet d'ouverture de porte | AS 800255 |
| 54 | 1 | Joint de porte Ø7 longueur 1,780 mètres | AI 303007 |
| 55 | 1 | Vis pointeau (fixation du bouton 13) de 4x8 | AV 8714080 |
| 56 | 1 | Ecrou hexagonale de 5 | AV 7100050 |
| 57 | 3 | Rondelle large Ø 6 | AV 4110060 |
| 58 | 9 | Rondelle Ø 6 | AV 4100060 |
| 59 | 8 | Vis tôle cylindrique pozy 4,2x9,5 | AV 8614290 |
En complément de ce document, consulter attentivement la « NOTICE D'INSTALLATION ET D'UTILISATION POUR FOYER ET INSERTS » fournie avec l'appareil.
Conseils d'installation
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
Conseils d'utilisation
Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d'un minimum de 2 ans de coupe (Hêtre, Charme, 5 ans pour le Chêne - le sapin et les résineux sont interdits).
Le tiroir dendrier doit toujours rester dans l'appareil sauf lors du démontage. Pour ouvrir et fermer la porte, utiliser la main froide.
Il peut être nécessaire d'arrêter l'extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l'ouverture de la porte.
- Vérification avant mise en service. Pendant les premières utilisations de l'appareil une odeur de peinture va se dégager de l'appareil : aérer la pièce pour limiter ce désagrement ou effectuer, avant l'installation, une première chauffe à l'extérieur de la maison. Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte de l'appareil et ouvrir entièrement l'accord d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront réservées (sans trop obstruer les trous de passage d'air). Puissance Nominale:
Il est obtenu sous un tirage de 12 Pa, avec une charge de bois de 3 kg, sous forme de 1 demie bûche fendue, renouvelée toutes les 60 minutes, avec le registre d'allumage fermé, voir entre-ouvert si l'appareil n'est pas en régime.
Une baisse d'activité peut se produire à cause d'une évolution défavorable de la combustion, d'une géométrie inadaptée des buches, de l'utilisation d'un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n'est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Il s'accompagne d'une chute de puissance et d'une baisse des performances.
Pour l'éviter : ouvrir la porte du foyer avec précaution, réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer, puis refermer la porte. L'activité reprend immédiatement après la fermeture de porte.
Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 3kg constituée d'une buche pleine non refendue en privilégiant les grands diamètres (supérieurs à 16 cm). Effectuer préalablement une mise en régime d'allure réduite en fermant le registre d'allumage pour charger ensuite sur un lit de braise à peine rougeoyant.
Le fonctionnement continu en allure lente, sur tout le pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :
alterner les périodes de ralenti par des retours en fonctionnement à allure normale. privilégier une utilisation avec de petites charges.
Organes de réglages :
Utiliser systématiquement la main froide fournie avec l'appareil pour manipuler les organes de réglages qui peuvent être très chauds.
- Registre d'allumage : L'ouverture du registre d'allumage permet d'obtenir un supplément d'air. Cette position est réservée aux opérations d'allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l'appareil et son environnement. L'appareil doit rester sous surveillance pendant toute la durée d'utilisation de cette position.
- Registre des fumées : Situé au-dessus de la porte, ce registre doit rester ouvert à l'allumage. Il est fermé une fois l'appareil en régime. Il doit être ouvert lors des opérations de chargement, avant l'ouverture de la porte.
Sécurité
- Pendant le fonctionnement, toutes les surfaces de l'appareil sont chaudes : Attention aux brûlures !! Eviter d'installer le poêle dans un endroit où il y a beaucoup de passages. Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d'air primaire et secondaire, puis communiquer immédiatement avec les autorités locales incendie (le 18).
- Ne jamais mettre dans l'appareil des charges de bois supérieures à celles indiquées dans les « conseils d'utilisation » (soit moins de la moitié de la hauteur de la chambre de combustion). Il est interdit d'utiliser l'appareil comme incinérateur.
- Il est interdit d'utiliser des combustibles non recommandés et non adaptés à l'appareil, y compris les combustibles liquides.
- La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l'appareil.
