MODE D'EMPLOI INSERT 700 GV INVICTA
Notice particulière d'utilisation et d'installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l'appareil.
Caractéristiques suivant EN 13229 :
| Puisance nominale | 12 kW |
| Rendement | 75 % |
| Taux de CO% | 0.3 % |
| T° fumées | 356°C |
| Mode de fonctionnement | Continu |
| Combustible recommandé | Bois / bûches de 50 cm |
| Débit massique des fumées | 7.9 g/s |
| Distance par rapport aux matériaux combustibles adjacents : | Latéralement : 5.4 cm (dont 5 cm d'isolant) |
| Au fond : 10.5 cm (dont 5 cm d'isolant) |
| (caracteristique de l'isolant: laine de roche épaisseur 5cm, conductivité maxi 0.04W/m°C avec face aluminium côte foyer) |
Caractéristiques de construction :
| Masse de l'appareil | 138 kg |
| Raccordement au conduit de fumée par la buse située sur le dessus de l'appareil | diamètre 200 mm |
| Longueur maximal des bûches | 57 cm - Chargement en façade |

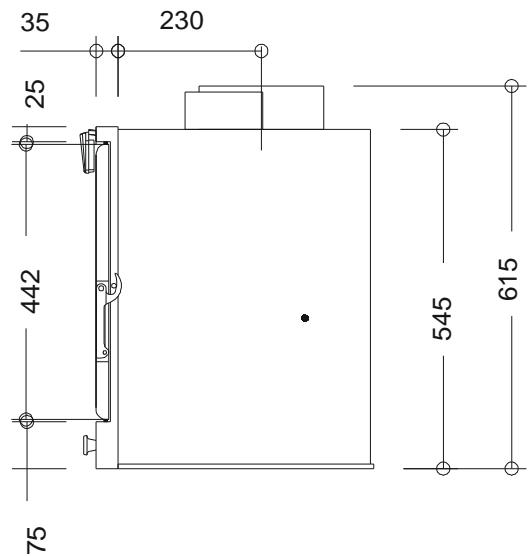

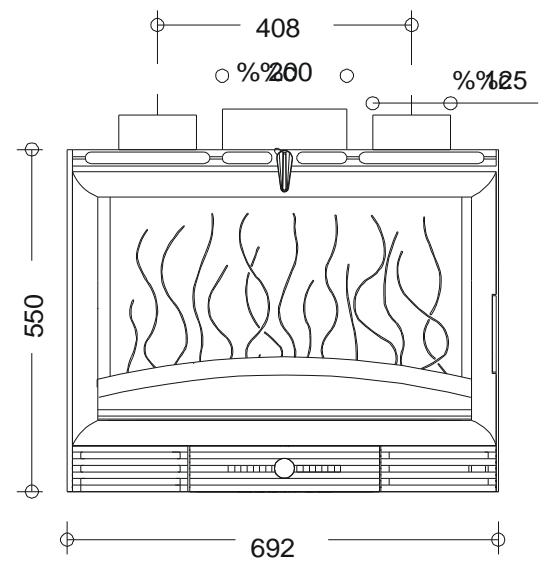

| Encombrement | h 615 mm | lg 692 mm | prof 445 mm |
| Dimensions des portes | h 442 mm | lg 680 mm |
| Dimensions de la vitre | h 397 mm | lg 613 mm |
| Plaque signalétique | rivétée à l'arrêt du cendrier |
Instructions pour l'encastrement de l'appareil.

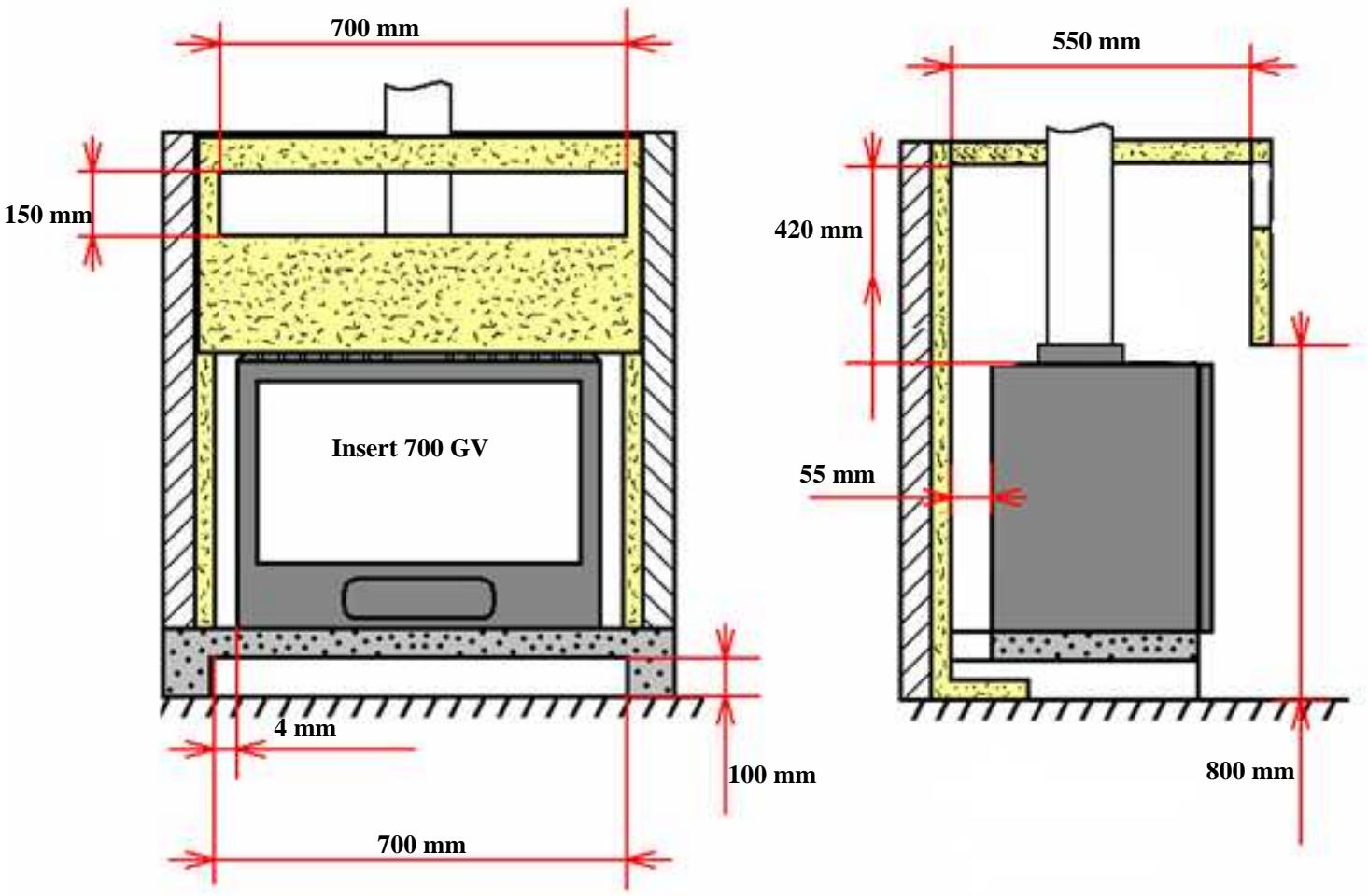

Pour limiter l'échauffement des parois constituant l'habillage de la cheminée à construire à 65K (K = degrés Celsius au-dessus de la température ambiante), et obtenir un bon fonctionnement de l'appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
Respecter les dimensions minimales d'encastrement et du circuit d'air de convection (section d'entrée de « l'air à chauffer » et section de sortie de « l'air chaud »).
Les dimensions minimales d'encastrement indiquées garantissant l'accès aux organes de manœuvre, une course suffisante pour les organes mobiles, l'accès et le démontage pour les pièces susceptibles d'être remplacées.
Ouvrir les deux bouches de sortie d'air chaud situées sur le dessus du carter.
lame de roche épaisseur 50 mm conductivité max 0.04W / m°C avec face aluminium côté foyer.
bétan
parois et sol de la cheminée

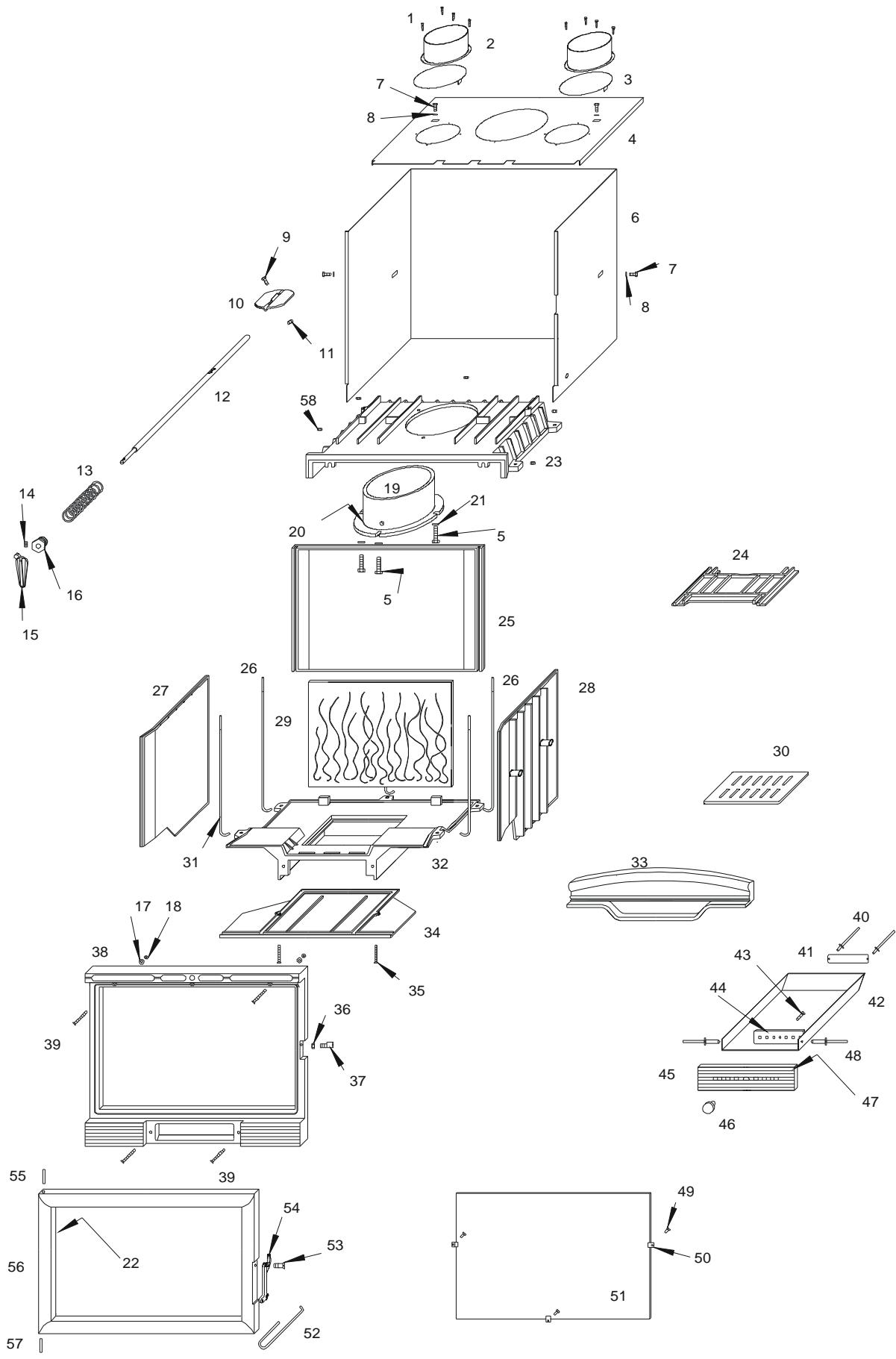

| Repère | Nbr | DESIGNATION | Référence |
| 1 | 8 | Vis à tôle de 2x9,5 | AV 8614290 |
| 2 | 2 | Manchette Ø 125 | AT 700312B |
| 3 | 2 | Rondelle d'obturation Ø 125 | AT 700313 |
| 4 | 1 | Dessus de carénage | AT 700317C |
| 5 | 3 | Vis tête hexagonale de 8x20 | AV 8408200 |
| 6 | 1 | Enveloppe de carénage | AT 700316C |
| 7 | 4 | Vis tête hexagonale de 6x10 | AV 8406100 |
| 8 | 4 | Rondelle large de 6 | AV 4110060 |
| 9 | 1 | Vis tête hexagonale de 5x25 | AV 8405250 |
| 10 | 1 | Volet de buse | FB60 700163 |
| 11 | 1 | Ecrou hexagonal de 5 | AV 7100050 |
| 12 | 1 | Axe de manœuvre de volet | AS 700258 |
| 13 | 1 | Ressort de rappel de l'axe volet | AS 700255 |
| 14 | 1 | Vis sans tête pointeau de 4x8 | AV 8714080 |
| 15 | 1 | Bouton de manœuvre du volet de buse | FB60 700563 |
| 16 | 1 | Ecrou de mainien de l'axe volet de buse | AS 700292 |
| 17 | 2 | Rondelle de 6 | AV 4100060 |
| 18 | 2 | Ecrou hexagonal de 6 | AV 7100060 |
| 19 | 1 | Buse Ø 200 | FB60 700164 |
| 20 | 1 | Joint de buse Ø 9 longueur 0,660 mètre | AI 303009 |
| 21 | 3 | Rondelle de 8 | AV 4100080 |
| 22 | 1 | Joint de porte Ø 8 longueur 2,1 mètres | AI 303008 |
| 23 | 1 | Avaloir | FB60 700143 |
| 24 | 1 | Déflecteur | FB60 700108 |
| 25 | 1 | Fond arrêté | FB60 700105 |
| 26 | 3 | Tirant arrêté Ø 6 longueur 425 | AS 700256 |
| 27 | 1 | Coté gauche | FB60 700152 |
| 28 | 1 | Coté droit | FB60 700151 |
| 29 | 1 | Taque décor | FB60 700438 |
| 30 | 1 | Grille foyère | FB60 700122 |
| 31 | 2 | Tirant avant Ø 6 longueur 382 | AS 700250 |
| 32 | 1 | Embase | FB60 700153 |
| 33 | 1 | Pare bùches | FB60 700339 |
| 34 | 1 | Socle | FB60 700109 |
| 35 | 2 | Vis tête faisée de 6x20 | AV 8656200 |
| 36 | 1 | Ecrou hexagonal bas de 6, réglage fermeture | AV 7130060 |
| 37 | 1 | Excentrique de réglage de fermeture | AS 700253B |
| 38 | 1 | Façade | FB60 700851 |
| 39 | 4 | Vis tête faisée de 6x50 | AV 8636500 |
| 40 | 2 | Rivet de 3x8 | AV 5203080 |
| 41 | 1 | Plaque signalétique | PS 647044 |
| 42 | 1 | Tiroir cendrier | AT 700310D |
| 43 | 1 | Vis tête cylindrique de 6x25 | AV 8626250 |
| 44 | 1 | Registre de réglage d'air | FB60 700854 |
| 45 | 1 | Façade cendrier | FB60 700360 |
| 46 | 1 | Bouton de manœuvre de réglage d'air | FB60 700120 |
| 47 | 1 | Joint de cendrier Ø 5 longueur 0,6 mètre | AI 303005 |
| 48 | 2 | Rivet de 5x16 | AV 5205160 |
| 49 | 3 | Vis tête cylindrique de 4x8, fixation vitre | AV 8644080 |
| 50 | 3 | Attache de vitre | AS 700262 |
| 51 | 1 | Vitre 613x397x4 | AX 116470 |
| 52 | 1 | Crochet d'ouverture de porte | AS 800255 |
| 53 | 1 | Vis de fixation du loquet | AS 800251B |
| 54 | 1 | Loquet d'ouverture et fermeture de porte | FB60 700883 |
| 55 | 1 | Axe haut de porte, goupille Ø 5x40 | AV 6305400 |
| 56 | 1 | Porte | FB60 800846 |
| 57 | 1 | Axe bas de porte, goupille Ø 5x30 | AV 0105300 |
| 58 | 5 | Ecrou embase Ø 6 | AV 7220060 |
En complément de ce document, consulter attentivement la « NOTICE D'INSTALLATION ET D'UTILISATION POUR FOYER ET INSERTS » fournie avec l'appareil.
Conseils d'installation
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
Conseils d'utilisation
Utiliser uniquement les combustibles recommandés : Bois sec (humidité inférieure à 20 %) d'un minimum de 2 ans de coupe (Hêtre, Charme, 5 ans pour le Chêne - le sapin et les résineux sont interdits).
Le tiroir cendrier doit toujours rester dans l'appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser la main froide.
Il peut être nécessaire d'arrêter l'extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l'ouverture de la porte.
- Vérification avant mise en service. Pendant les premières utilisations de l'appareil, une odeur de peinture va se dégager de l'appareil : aérer la pièce pour limiter ce désagrément ou effectuer, avant l'installation, une première chauffe à l'extérieur de la maison. Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte de l'appareil et ouvrir entièrement l'ouverture d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront réservées (sans trop obstruer les trous de passage d'air). Puissance Nominale:
Il est obtenu sous un tirage de 12 Pa, avec une charge de bois de 4 kg, sous forme de 3 demi-bûches fendues, renouvelée toutes les 60 minutes, avec le registre d'allumage fermé, voir entre-ouvert si l'appareil n'est pas en régime.
Une baisse d'activité peut se produire à cause d'une évolution défavorable de la combustion, d'une géométrie inadaptée des buches, de l'utilisation d'un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voute et n'est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s'accompagnent d'une chute de puissance et d'une baisse des performances.
Pour l'éviter : ouvrir la porte du foyer avec précaution, réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prévenant garde de ne pas faire chuter de braise hors du foyer, puis refermer la porte. L'activité reprend immédiatement après la fermeture de porte.
Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 4kg constituée d'une buche pleine non refendue en privilégiant les grands diamètres (supérieurs à 16 cm). Effectuer préalablement une mise en régime d'allure réduite en fermant le registre d'allumage pour charger ensuite sur un lit de braise à peine rougeoyant.
Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une combustion incomplete qui favorise les dépôts de bistre et de goudron:
alterner les périodes de ralenti par des retours en fonctionnement à allure normale. privilégier une utilisation avec de petites charges.
Organes de réglages :
Utiliser systématiquement la main froide fournie avec l'appareil pour manipuler les organes de réglages qui peuvent être très chauds.
- Registre d'allumage : L'ouverture du registre d'allumage permet d'obtenir un supplément d'air. Cette position est réservée aux opérations d'allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l'appareil et son environnement. L'appareil doit rester sous surveillance pendant toute la durée d'utilisation de cette position.
- Registre des fumées : Situé au-dessus de la porte, ce registre doit rester ouvert à l'allumage. Il est fermé une fois l'appareil en régime. Il doit être ouvert lors des opérations de chargement, avant l'ouverture de la porte.
Sécurité
- Pendant le fonctionnement, toutes les surfaces de l'appareil sont chaudes : Attention aux brûlures !! Eviter d'installer le poêle dans un endroit où il y a beaucoup de passages. Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d'air primaire et secondaire, puis communiquer immédiatement avec les autorités locales incendie (le 18).
- Ne jamais mettre dans l'appareil des charges de bois supérieures à celles indiquées dans les « conseils d'utilisation » (soit moins de la moitié de la hauteur de la chambre de combustion). Il est interdit d'utiliser l'appareil comme incinérateur.
- Il est interdit d'utiliser des combustibles non recommandés et non-adaptés à l'appareil, y compris les combustibles liquides.
- La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l'appareil.
