MODE D'EMPLOI INSERT 700 VITRE GAUCHE INVICTA
Insert 700 vitre gauche
Référence 6677 44
Notice particulière d'utilisation et d'installation
Consulter attentivement ce complément notice particuliere ainsi que la notice generale également livrée avec l'appareil.
Caracteristiques suivant EN 13229 :
| Puisance nominale | 12 kW |
| Rendement | 75 % |
| Taux de CO% | 0.3 % |
| T° fumées | 356°C |
| Mode de fonctionnement | Continu |
| Combustible recommandé | Bois / bûches de 50 cm |
| Débit massique des fumées | 7.9 g/s |
| Distance par rapport aux matériaux combustibles adjacents : | Latéralement : 5.4 cm (dont 5 cm d'isolant) |
| Au fond : 10.5 cm (dont 5 cm d'isolant) | |
| (caracteristique de l'isolant: laine de roche épaisseeur 5cm, conductivité maxi 0.04W/m°C avec face aluminium côte foyer) | |
\section*{Caracteristiques de construction :}
| Masse de l'appareil | 134 kg | ||
| Raccordement au conduit de fumée par la buse située sur le dessus de l'appareil | diamètre 200 mm | ||
| Longueur maximale des bûches | 57 cm - Chargement en façade | ||

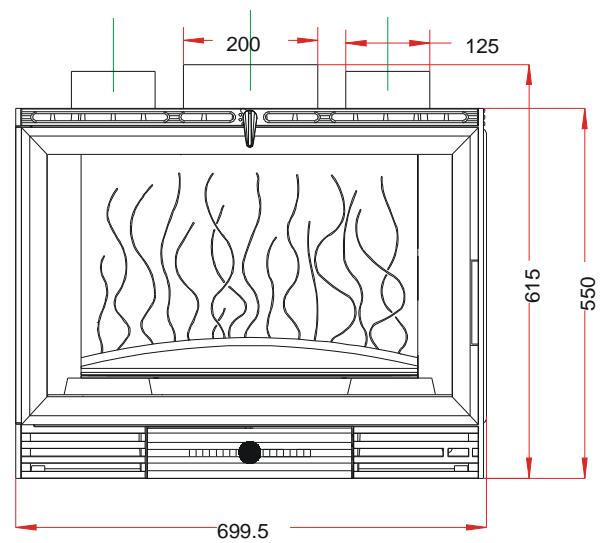

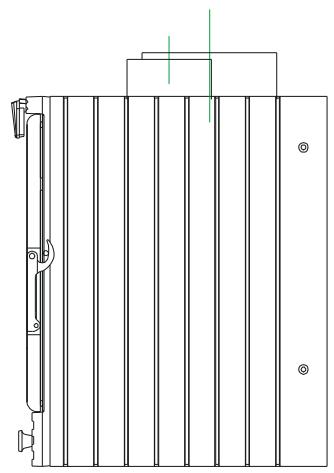

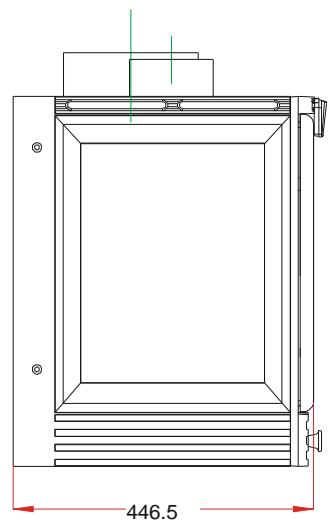

| Encombrement | h 615 mm | lg 699.5 mm | prof 446.5 mm |
| Dimensions des portes | h 472 mm | lg 680 mm | |
| Dimensions de la vitre | h 397 mm | lg 613 mm | |
| Plaque signalétique | rivétée à l'arrêté du cendrier | ||
| 2 turbines axiales à 2 vitesses –commande manuelle - mise en marche automatiqueforcée à partir de 50°C (interrupteur thermique situé sur la platine de commande) - 2 sorties d'air chaud Ø 125 sur le dessus | |||

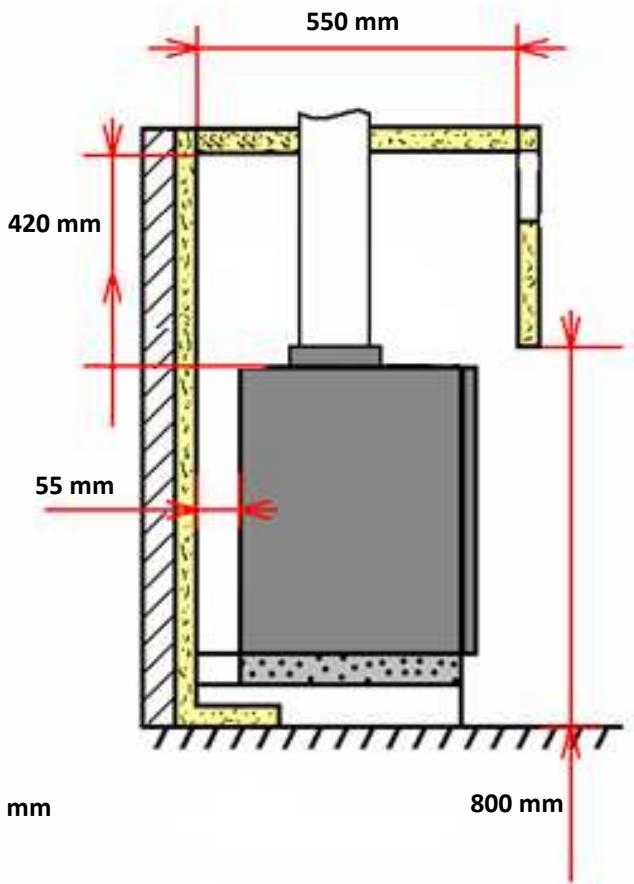

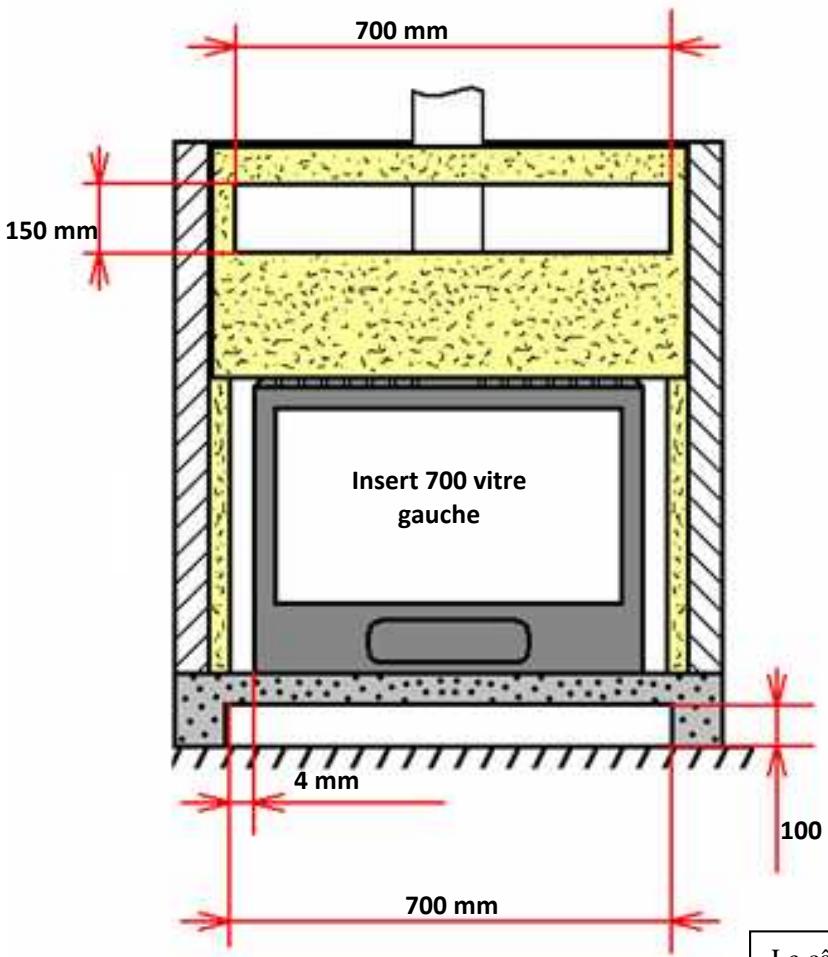

INSTRUCTIONS POUR L'ENCASTREMENT DE L'APPAREIL.
Pour limiter l'échauffement des parois constituent l'habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiente), et obtenir un bon fonctionnement de l'appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
Respecter les dimensions minimales d'encastrement et du circuit d'air de convection (section d'entrée de « l'air à chauffer » et section de sortie de « l'air chaud »).
Les dimensions minimales d'encastrement indiquées garantissant l'accès aux organes de manœuvre, une course suffisante pour les organes mobiles, l'accès et le démontage pour les pieces susceptibles d'être remplacées.
Ouvrir les deux bouches de sortie d'air chaud situé sur le dessus du carter.
lame de roche epaisseur 50 mm conductivite maxo 0.04W / m^ avec face aluminium cote foyer
bétan
parois et sol de la cheminee
Le cable d'alimentation ne doit pas etre accessible aux utilisateurs.
Prévoir une gaine ou un conduit de protection entre la sortie de la macronnerie et le point de raccordement
Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémediaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.
Raccordement électrique de la soufflerie
Alimentation electrique 230V / 50Hz - puissance de la soufflerie: 38 W
L'appareil est livre avec un cable couple, permettant son raccordement au réseau d'alimentation électrique.
Prévoir sur l'installation fixe un dispositif de séparation omnipolaire conformément aux règles d'utilisation locales : ce dispositif permettra d'isoler l'appareil du réseau d'alimentation électrique. En particulier le branchement de la terre (fil vert et jaune) devra être effectué.
Si le cable d'alimentation est endommage, il doit être remplaced par le fabriquant afin d'éviter un danger.
Il peut etre neccasaire d'exraire l'insert de son logement: dans ce but reserver une longueur de cable suffisante pour que cette operation puisse etre effectue sans provoquer de traction sur le cable.

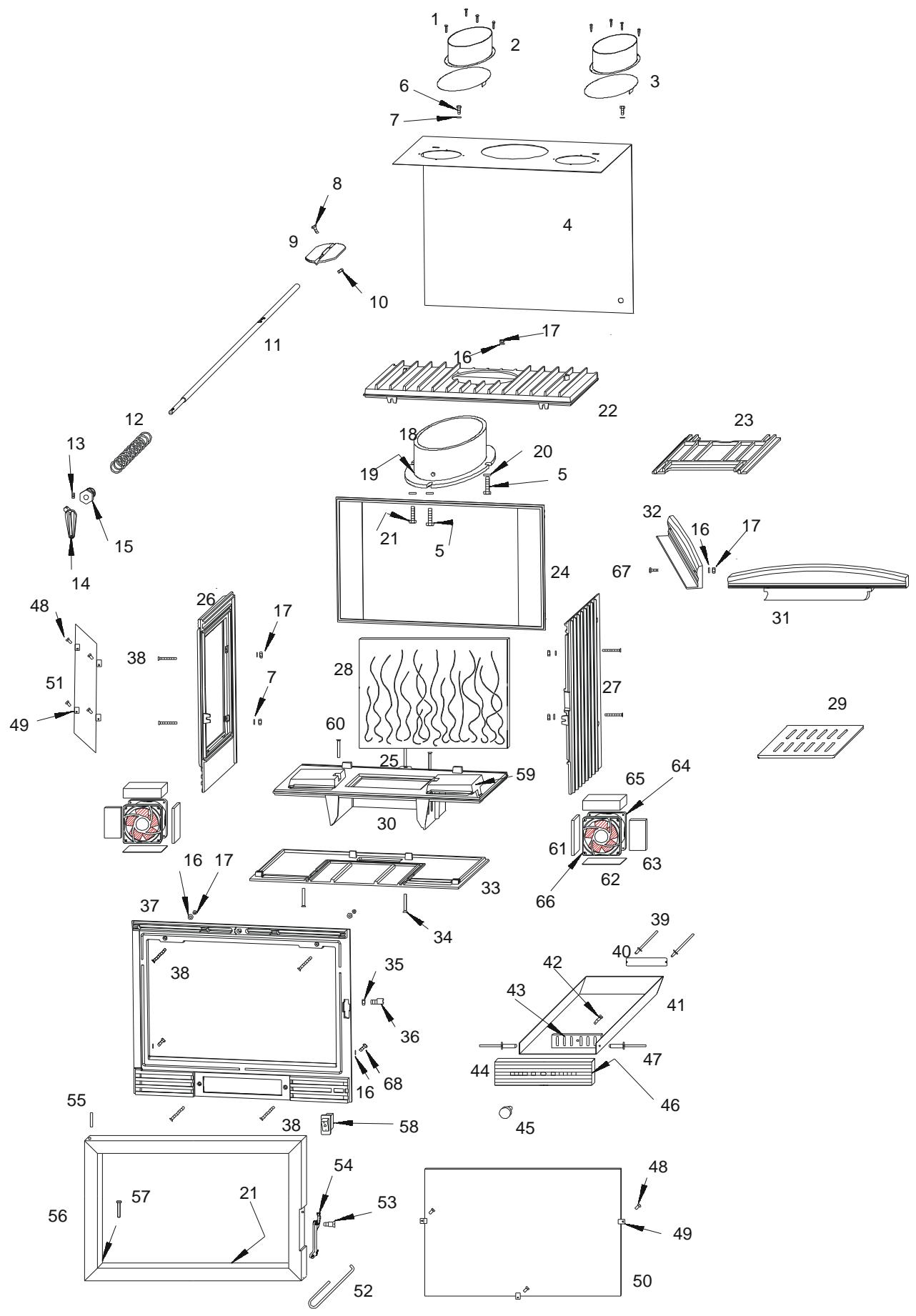

| Repère | Nbr | DESIGNATION | Référence |
| 1 | 8 | Vis tôle de 2x9,5 | AV 8614290 |
| 2 | 2 | Manchette Ø125 | AT 700312B |
| 3 | 2 | Rondelle Ø125 | AT 700313 |
| 4 | 1 | Carénage | AT 700119A |
| 5 | 3 | Vis tête hexagonale de 8x20 | AV 8408200 |
| 6 | 2 | Vis tête hexagonale de 6x10 | AV 8406100 |
| 7 | 6 | Rondelle large de 6 | AV 4110060 |
| 8 | 1 | Vis tête hexagonale de 5x25 | AV 8405250 |
| 9 | 1 | Volet | FB60 700163 |
| 10 | 1 | Ecrou de 5 | AV 7100050 |
| 11 | 1 | Tige de manœuvre du volet | AS 700258 |
| 12 | 1 | Ressort | AS 700255 |
| 13 | 1 | Vis pointeau de 4x8 | AV 8714080 |
| 14 | 1 | Bouton de réglage du volet | FB60 700563 |
| 15 | 1 | Ecrou tige | AS 700292 |
| 16 | 6 | Rondelle de 6 | AV 4100060 |
| 17 | 8 | Ecrou de 6 | AV 7100060 |
| 18 | 1 | Buse | FB60 700164 |
| 19 | 1 | Joint de buse Ø9, longueur 0,650 m | AI 303009 |
| 20 | 3 | Rondelle de 8 | AV 4100080 |
| 21 | 1 | Joint de porte Ø8, longueur 2,150 m | AI 303008 |
| 22 | 1 | Avaloir | FB60 700506 |
| 23 | 1 | Déflecteur | FB60 700108 |
| 24 | 1 | Fond arrêté | FB60 700501 |
| 25 | 1 | Tirant Ø6x425 | AS 700256 |
| 26 | 1 | Côté gauche vitré | FB60 700527 |
| 27 | 1 | Côté droit | FB60 700505 |
| 28 | 1 | Taque décor | FB60 700438 |
| 29 | 1 | Grille foyère | FB60 700122 |
| 30 | 1 | Embase | FB60 700500 |
| 31 | 1 | Pare bùches central | FB60 700555 |
| 32 | 1 | Pare bùches latéral | FB60 700556 |
| 33 | 1 | Socle | FB60 700129 |
| 34 | 2 | Vis tête faisée de 6x20 | AV 8656200 |
| 35 | 1 | Ecrou de réglage fermeture | AV 7130060 |
| 36 | 1 | Excentrique de réglage fermeture | AS 700253B |
| 37 | 1 | Façade | FB60 700507 |
| 38 | 8 | Vis de 6x30 | AV 8636300 |
| 39 | 2 | Rivet de 3x8 | AV 5203080 |
| 40 | 1 | Plaque signalétique | PS 667744 |
| 41 | 1 | Tiroir dendrier | AT 700310D |
| 42 | 1 | Vis tête cylindrique de 6x25 | AV 8626250 |
| 43 | 1 | Registre | FB60 700854 |
| 44 | 1 | Façade dendrier | FB60 700360 |
| 45 | 1 | Bouton de dendrier | FB60 700120 |
| 46 | 1 | Joint de dendrier Ø5, longueur 0,6 mètre | AI 303005 |
| 47 | 2 | Rivet de 5x16 | AV 5205160 |
| 48 | 7 | Vis tête cylindrique de 4x8 | AV 8644080 |
| 49 | 7 | Attaché de vitre | AS 700262 |
| 50 | 1 | Vitre 613x397x4 | AX 116470 |
| 51 | 1 | Vitre285x367x4 | AX 516675A |
| 52 | 1 | Crochet d'ouverture de porte | AS 800255 |
| 53 | 1 | Vis de fixation du loquet | AS 800251B |
| 54 | 1 | Loquet | FB60 800883 |
| 55 | 1 | Axe de porte haut, goupille cannelée de 5x40 | AV 6305400 |
| 56 | 1 | Porte | FB60 800846 |
| 57 | 1 | Axe de porte bas, clou lisse de 5x30 | AV 0105300 |
| 58 | 1 | Interrupteur | AL 713301 |
| 59 | 2 | Couvercle de turbine | FB60 700201 |
| 60 | 2 | Vis de 6x20 inox | AV 8666206 |
| 61 | 2 | Carton céramique 110x35x8 | AI 713110A |
| 62 | 2 | Carton céramique 120x40x2 | AI 713155 |
| 63 | 2 | Carton céramique 95x50x8 | AI 713950 |
| 64 | 1 | Appareillage électrique | AL 000002 |
| 65 | 2 | Laine céramique | AI 701542 |
| 66 | 2 | Turbine | AL 401201 |
| 67 | 1 | Vis à tête faisée 6x25 | AV 8606250 |
| 68 | 2 | Vis à tête hexagonale 6x16 | AV 8406160 |
TRES IMPORTANT
En complément de ce document, consulter attentivement la « NOTICE D'INSTALLATION ET D'UTILISATION POUR FOYER ET INSERTS» fournie avec l'appareil.
CONSEILS D'INSTALLATION
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
CONSEILS D'UTILISATION
Utiliser uniquement les combustibles recommends : Bois sec (Humidite inférieure à 20 %) d'un minimum de 2 ans de coupe (Hetre, Charme, 5 ans pour le Chêne - le sapin et les résineux sont interdit).
Le tiroir cendrier doit toujours rester dans l'appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser la main froide.
Il peut être nécessaire d'arrêter l'extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la piece lors de l'ouverture de la porte.
- Vérification avant mise en service.
Pendant les premières utilisations de l'appareil une odeur de peinture va se dégager de l'appareil : aérer la piece pour limiter ce désagrement ou effectuer, avant l'installation, une première chauffe à l'extérieur de la maison.
Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammier le papier, fermer la porte de l'appareil et ouvr entièrement l'avrie d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre apparéil. Il est recommendé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront réservées (sans trop obstruer les troux de passage d'air).
Puisssance Nominale:
El est obtene sous un tirage de 12 Pa, avec une charge de bois de 4 kg, sous forme de 3 demies buches fendues, renouvelée toutes les 60 minutes, avec le registre d'allumage fermé, voir entre-ouvert si l'appeil n'est pas en régime.
Une baisse d'activité peut se produit a cause d'une évolution defavorable de la combustion, d'une géométrie inadaptée des buches, de l'utilisation d'un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n'est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Il s'accompagnant d'une chute de puissance et d'une baisse des performances.
Pour l'éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prenatal garde de ne pas faire chuter de braise hors du foyer , puis referrer la porte . L'activité reprend immédiatement après la fermeture de porte.
Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 4kg constituée d'une buche pleine non refendue en privilégiant les grands diamètres (supérieurs à 16 cm). Effectuer préalablement une mise en régime d'allure réduite en fermant le registre d'allumage pour charger ensuite sur un lit de braise à peine rougeoyant.
Le fonctionnement continu en allure lente, rundout pendant les périodes de redoux (tirage defavorable) et avec du bois humide, entraine une combustion incomplète qui favorise les depôts de bistre et de goudron :
alterner les périodes de ralenti par des retours en fonctionnement à allure normale.
privégier une utilisation avec de petites charges.
Organes de réglages :
Utiliser systematique la main froide fournie avec l'appareil pour manipuler les organes de réglages qui peuvent être très chauds.
- Registre d'allumage : L'ouverture du registre d'allumage permet d'obtenir un supplément d'air. Cette position est réservée aux opérations d'allumage et de reprise et ne doit pas être maintainue plus de 30 minutes sous peine de dommages sur l'appareil et son environnement. L'appareil doit rester sous surveillancependant toute la durée d'utilisationde cette position.
- Registre des fumées : Situé au dessus de la porte, ce registre doit rester ouvert à l'allumage. Il est fermé une fois l'appareil en régime. Il doit être ouvert lors des opérations de chargement, avant l'ouverture de la porte.
SECURITE
- Pendant le fonctionnement, toutes les surfaces de l'appareil sont chaudes : Attentions aux brûlures !! Eviter d'installer le poële dans un endroit où il y a beaucoup de passages.
Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d'air primaire et secondaire, puis communiquer immidiatement avec les autorités locales incendie (le 18). - Ne jamais mettre dans l'appareil des charges de bois supérieures à celles indiquées dans les « conseils d'utilisation » (soit moins de la moitié de la hauteur de la chambre de combustion). Il est interdit d'utiliser l'appareil comme incinérateur.
- Il est interdit d'utiliser des combustibles non recommends et non-adaptés à l'appareil, y compris les combustibles liquides.
- La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l'appareil
