Type de produit	Insert de cheminée
Marque	INVICTA
Modèle	FOYER 800 DOUBLE OUVERTURE GRANDE VISION RELEVABLE
Puissance calorifique nominale	14 kW
Rendement	70 %
Taux d'émission de CO	0,300 %
Température moyenne des fumées	223 °C
Masse	198 kg
Dimensions extérieures (H x L x P)	1160 x 795 x 515 mm
Dimensions du foyer (H x L x P)	465 x 630 x 310 mm
Dimensions de la porte (H x L)	540 x 760 mm
Dimensions de la vitre (H x L)	463 x 682 mm
Dimensions d'encastrement (H x L x P)	1200 x 800 x 520 mm
Diamètre de buse	200 mm
Dépression requise	12 à 14 Pa
Distance aux matériaux combustibles (latéral)	5,2 cm (dont 5 cm d'isolant)
Distance aux matériaux combustibles (fond)	6 cm (dont 5 cm d'isolant)
Type de combustible	Bois sec (hêtre, charme, chêne)
Système de relevage de porte	Oui (à contre-poids)
Réglage d'air	Registre d'air primaire sur le cendrier
Norme	EN 13 229
Entretien	Ramonage au moins 2 fois par an
Sécurité	Éloigner les objets inflammables de 1,5 m minimum

FOIRE AUX QUESTIONS - FOYER 800 DOUBLE OUVERTURE GRANDE VISION RELEVABLE INVICTA

Quel type de bois utiliser avec l'insert INVICTA FOYER 800 ?

Utilisez uniquement du bois sec d'au moins 2 ans de séchage (hêtre, charme, chêne). Le sapin et les résineux sont interdits.

Comment allumer correctement l'insert ?

Placez du papier froissé et du petit bois sec sur la grille. Enflammez le papier, fermez la porte et ouvrez entièrement l'arrivée d'air. Après inflammation, chargez en bûches. Pour les premières heures, faites un feu modéré pour la dilatation.

Quelle est la puissance de l'insert FOYER 800 ?

La puissance calorifique nominale est de 14 kW avec un rendement de 70%.

Comment régler l'arrivée d'air comburant ?

La modulation de l'air comburant se fait par le registre d'air primaire situé sur la façade du cendrier. Tournez le bouton latéralement pour ajuster l'allure du feu.

Comment entretenir la vitre de l'insert ?

Si la vitre noircit, glissez des cales d'épaisseur d'environ 0,5 mm aux endroits des attaches pour créer une lame d'air. Nettoyez complètement le foyer lors du ramonage.

Que faire en cas de feu de cheminée ?

Fermez immédiatement les arrivées d'air comburant (porte de chargement, tiroir à cendres et registre d'air primaire). Communiquez ensuite avec les autorités locales incendie.

Comment changer le joint de porte ?

Utilisez de la colle haute température et un joint approprié (réf. AI 303008 pour la porte, Ø8, longueur 2,4 m). Démontez l'ancien joint et collez le neuf.

Quelles sont les distances de sécurité à respecter ?

Les objets inflammables doivent être éloignés d'au moins 1,5 mètres du devant du foyer. Les distances latérales et arrière sont précisées dans la notice (latéral 5,2 cm, fond 6 cm avec isolant).

Comment fonctionne le système de relevage de la porte ?

Avant de relever, assurez-vous que la porte est bien fermée en position latérale. Utilisez les deux poignées en bas et levez l'ensemble jusqu'à la butée. Pour fermer, faites l'inverse et appuyez légèrement pour l'étanchéité.

Où trouver les pièces de rechange pour l'insert ?

Utilisez uniquement les pièces d'origine du fabricant. La notice fournit une liste complète avec références (ex: joint, vitre, déflecteur). Contactez un revendeur agréé INVICTA.

MODE D'EMPLOI FOYER 800 DOUBLE OUVERTURE GRANDE VISION RELEVABLE INVICTA

TOUTES Les reglementations locales et nationales, AINSI que les NORMES europeennes, doivent etre respectees LORS de l'installation et l'utilisation de l'appareil

Référence 6886-44

Désignation suivant la norme EN 13 229 :

Taux d'émission de monoxyde de carbone: 0,300% - Rendement à la puissance calorifique nominale : 70% - Température moyenne des fumées : 223°C - Appareil à combustion continu

Puissance calorifique nominale 14 kW

Masse de l'appareil

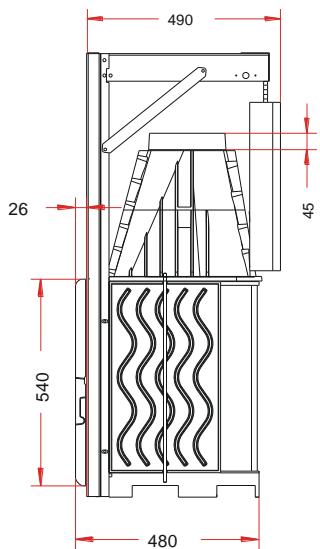

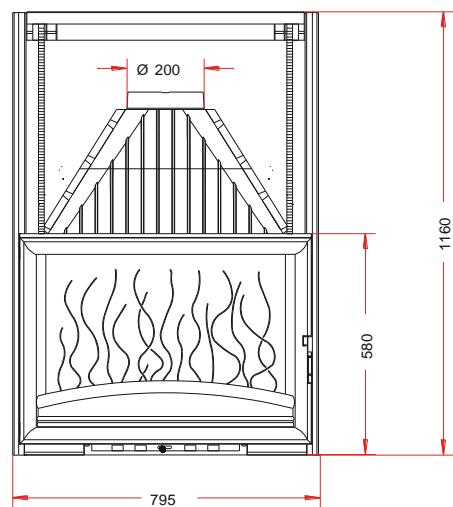

Encombrement

Foyer intérieur

Porte

Vitre

Encastrement

Chargement en façade

Distance par rapport aux matériaux combustibles adjacents :

198 kg h 1160 mm lg 795 mm prof 515 mm h 465 mm lg 630 mm prof 310 mm h 540 mm lg 760 mm eps 26 mm h 463 mm lg 682 mm eps 4 mm h 120 cm lg 80 cm prof 52 cm - Latérallement: 5.2 cm (dont 5 cm d'isolant) - Au fond: 6 cm (dont 5 cm d'isolant)

(caractéristique de l'isolant: laine de roche épaisseur 50 mm, conductivité maxi 0.04W / m°C avec face aluminium côté foyer)

Il est recommandé de charger en plusieurs fois plutôt que de manière excessive. Deux à trois buches (environ 5kg) suffisent à atteindre l'allure normale.

Départ des fumées sur le dessus par une buse de diamètre 200 mm

Dépression dans le conduit de fumées de 12 à 14 pascals

Plaque signalétique rivetée sur l'arrière du cendrier

Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l'arrivée d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d'air).

La modulation de l'air comburant se fait par le réglage du registre d'air primaire sur la façade du cendrier.

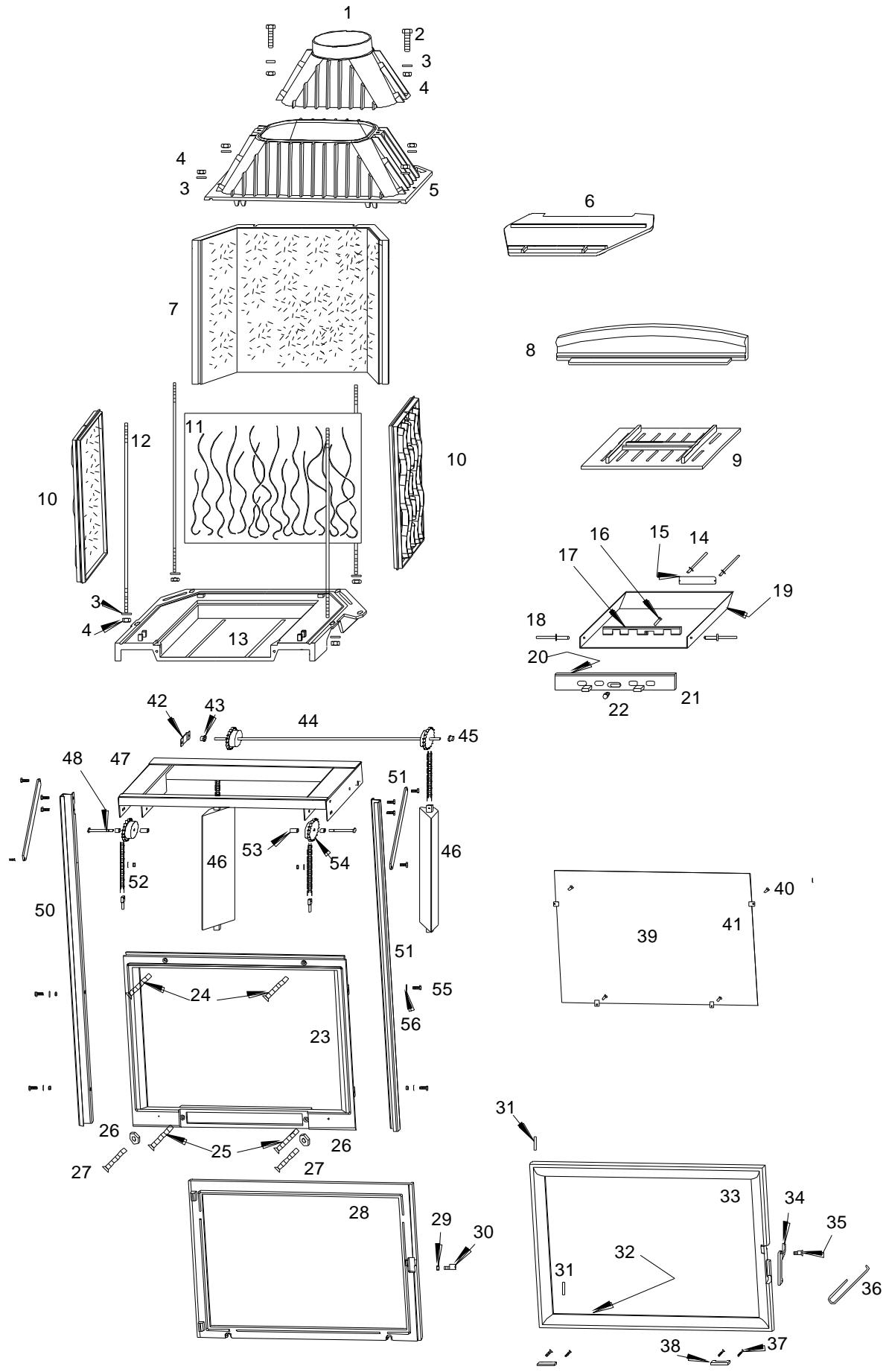

Foyer 800 DO à contre-poids

Repère	Nbr	DESIGNATION	Référence
1	1	Buse	FB60 800294
2	2	Vis负责同志 hexagonale de 8x30	AV 8408300
3	12	Rondelle de 8	AV 4100080
4	12	Ecrou hexagonal de 8	AV 7100080
5	1	Avaloir	FB60 800293
6	1	Déflecteur	FB60 800295
7	1	Fond arrière	FB60 800851
8	1	Pare bùches	FB60 800325
9	1	Grille foyère	FB60 800854
10	2	Côté réversible	FB60 800327
11	1	Taque	FB60 800296
12	4	Tirant de 8x560	AS 800276A
13	1	Socle	FB60 800850
14	2	Rivet de 3x8	AV 5203080
15	1	Plaque signalétique	PS 688644
16	1	Vis负责同志 cylindrique de 6x25	AV 8626250
17	1	Registre de réglage d'air	FB60 800835
18	2	Rivet de 5x16	AV 5205160
19	1	Tiroir dendrier	AT 800313D
20	1	Joint de dendrier Ø5, longueur 0,5 mètre	AI 303005
21	1	Façade dendrier	FB60 800836
22	1	Bouton de réglage d'air	AV 1113401
23	1	Façade fixe	FB60 800310
24	2	Vis负责同志 fraisée de 8x40	AV 8638400
25	2	Vis负责同志 fraisée de 8x30	AV 8638300
26	2	Ecrou bas de 8	AV 7130080
27	2	Vis poélier de 8x30	AV 8508300
28	1	Façade relevable	FB60 800311
29	1	Ecrou bas de réglage fermeture	AV 7130060
30	1	Excentrique de réglage fermeture	AS 700253B
31	2	Axe de porte, goupille cannelée de 6x50	AV 6306500
32	1	Joint de porte Ø8, longueur 2,4 mètres	AI 303008
33	1	Porte	FB60 800269
34	1	Loquet d'ouverture et de fermeture de la porte	FB60 700883
35	1	Vis de fixation du loquet	AS 800251B
36	1	Crochet d'ouverture et de fermeture de la porte	AS 800255
37	4	Vis负责同志 fraisée de 4x20	AV 8604200
38	2	Poignée de relevage de la porte	FB60 700198
39	1	Vitre	AX 603825A
40	4	Vis负责同志 cylindrique de 4x8	AV 8644080
41	4	Attache de vitre	AS 700262
42	1	Tôle d'arrêt + 2 vis à tôle	AT 800200A
43	1	Palier ouvert	AT 800200A
44	1	Arbre arrêté	AT 800200A
45	1	Palier fermé	AT 800200A
46	2	Contré poids	FB60 900923
47	1	Pont de releavage	AT 800200A
48	2	Entretoise petit modele	AT 800200A
49	2	Gousset	AT 800200A
50	1	Montant gauche	AT 800200A
51	1	Montant droit	AT 800200A
52	2	Chaîne + attache rapide	AT 800200A
53	2	Entretoise grand modele	AT 800200A
54	2	Pignon	AT 800200A
55	4	Vis负责同志 hexagonale de 6x16	AV 8406160
56	5	Rondelle de 6	AV 4100060

Conseils d'installation

Consulter attentivement la NOTICE D'INSTALLATION ET D'UTILISATION fournie avec l'appareil.

Ne jamais tenter de modifier l'appareil.

Avant d'habiller complètement l'appareil, faire des essais pour vérifier que le fonctionnement de la porte, du système de releverage, de la commande du volet de buse (suivant modèle), n'a pas été dégradé au cours de l'installation.

La dépression dans le conduit de fumées doit être comprise entre 12 et 14 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. - UN MODERATEUR DE TIRAGE est nécessaire dans presque tous les cas. Il améliore le rendement et régule le tirage. - Seulement après ces essais habiller votre appareil en respectant ces quelques règles :

• Ne pas installer des matériaux inflammables à proximité.
• Laisser un espace important entre l'appareil et l'habillage d'environ 10dm² ; pour une bonne convection naturelle.
• Prévoir une admission d'air venant de l'extérieur ou d'un endroit très bien ventilé, d'au moins 4dm².
• La hotte doit pouvoir être en partie démontable afin de vérifier ou de changer votre conduit de raccordement.

Si votre maison est conçue pour un chauffage électrique, augmentez les entrées d'air aux fenêtres et portes. * Arrêtez la VMC pendant l'utilisation de l'appareil. - UTILISER UNIQUEMENT LES COMBUSTIBLES RECOMMANDES: BOIS SEC d'un minimum de 2 ans de séchage (Hêtre, Charme, Chêne - le sapin et les résineux sont interdits). Ramonez votre conduit de cheminée au moins 2 fois par an.

Conseils d'utilisation

• IL EST INTERDIT D'UTILISER L'APPAREIL COMME INCINERATEUR. IL EST INTERDIT D'UTILISER LES COMBUSTIBLES LIQUIDES OU FLUIDES NON RECOMMANDES. La chambre de combustion doit toujours rester fermée, sauf lors du rechargement et si l'appareil est destiné à fonctionner avec la chambre de combustion ouverte. Ne pas surchauffer l'appareil. Il est recommendé d'utiliser que les pieces de rechanges du fabricant. Ne pas modifier l'appareil. Pour ouvrir ou fermer la porte, utiliser le crochet en introduisant l'axe dans le trou du loquet.
• Ne pas manquer la porte brusquement

Pour les FOYERS equipes d'un systeme de relevage

Avant de relever la porte, s'assurer que celle-ci est bien fermée en position latérale. Utiliser les deux poignées en bas de la porte et lever l'ensemble tout en l'accompagnant jusqu'à sa butée. Pour la fermeture, faire l'opération inverse et appuyer légèrement sur les deux poignées afin d'assurer une bonne étanchéité. Régler l'allure du feu en manoeuvrant latéralement le bouton ou la tirette (suivant modèle) situé sur la façade avant.

Conseils d'entretien

Pour obtenir une bonne étanchéité entre la porte et la façade, régler, si besoin est, l'excentrique sur le côté droit de la façade, en le faisant tourner tout en maintenant l'écrou avec une clé de 10mm. Si la vitre se noircit, glisser du côté extérieur, des cales d'épaisseur d'environ 0,5mm aux endroits des attaches de la vitre afin de créer une lame d'air sur tout le pourtour. Lors du ramonage à froid, nettoyer complètement le foyer, vérifier les joints des différentes pièces, vérifier la position du déflecteur, celui-ci étant incliné en appui en haut sur l'avant et maintenu vers le bas la tôle décor (sauf sur les modèles 850). - Changer les joints de porte, de cendrier, et de façade s'ils sont usagés, en employant de la colle haute température et des joints appropriés. Lors du changement de la vitre, dévisser les vis d'attache de vitre et les changer au remontage ainsi que les attaches si cela est nécessaire.

Sécurité

Le foyer avec son habillage ne doit pas être installé dans un endroit où il y a beaucoup de circulation. - Les objets en matériaux inflammables doivent être gardés à une distance d'au moins 1,5 mètres du devant du foyer. Il en est de même pour les vêtements éventuellement mis à sécher devant le foyer. - Les enfants doivent être avertis que le foyer devient très chaud et qu'ils ne doivent pas y toucher.

Si un FEU de cheminee se declare, SACHEZ exactement quelles mesures prendre:

Fermer immédiatement les arrivées d'air comburant (en premier : la porte de chargement, en second : le tiroir à cendres, et le bouton d'admission d'air primaire sur le cendrier), puis communiquer immédiatement avec les autorités locales incendie.
