Type de produit	Foyer à bois INVICTA FOYER 700 SELENIC 3 VITRES
Caractéristiques techniques principales	3 vitres, design moderne, rendement élevé
Alimentation	Bois
Dimensions approximatives	Largeur : 700 mm, Hauteur : 800 mm, Profondeur : 400 mm
Poids	150 kg
Compatibilités	Compatible avec les conduits de fumée standards
Puissance nominale	10 kW
Rendement	80%
Fonctions principales	Chauffage, ambiance chaleureuse, vision du feu
Entretien et nettoyage	Nettoyage régulier des vitres et du foyer, ramassage des cendres
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le fabricant
Sécurité	Conforme aux normes de sécurité en vigueur, protection contre les surchauffes
Informations générales	Garantie de 5 ans, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - FOYER 700 SELENIC 3 VITRES INVICTA

Comment allumer le foyer INVICTA FOYER 700 SELENIC 3 VITRES ?

Pour allumer le foyer, ouvrez les portes, placez du papier journal et des petites bûches en bois à l'intérieur. Allumez le papier et laissez les portes légèrement ouvertes jusqu'à ce que le feu prenne bien.

Quelle est la capacité maximale de bois que peut contenir le foyer ?

Le foyer INVICTA FOYER 700 SELENIC 3 VITRES peut accueillir des bûches d'une longueur maximale de 50 cm.

Comment nettoyer les vitres du foyer ?

Pour nettoyer les vitres, utilisez un nettoyant pour vitres résistant à la chaleur ou une solution de vinaigre et d'eau. Appliquez avec un chiffon doux et évitez les produits abrasifs.

Le foyer émet-il des fumées lorsque je l'utilise ?

Un peu de fumée est normal lors de l'allumage initial. Si vous constatez une forte émission de fumée pendant l'utilisation, vérifiez que le conduit de cheminée n'est pas obstrué.

Quel type de combustible est recommandé pour le foyer ?

Il est recommandé d'utiliser du bois sec et bien séché, de préférence des essences comme le chêne, le hêtre ou le frêne pour une combustion optimale.

Comment assurer une bonne ventilation du foyer ?

Assurez-vous que le clapet de la cheminée est ouvert avant d'allumer le feu. Une bonne ventilation est essentielle pour un fonctionnement efficace et sûr du foyer.

Que faire si le foyer ne chauffe pas correctement ?

Vérifiez que le bois utilisé est sec et que le foyer est correctement ventilé. Inspectez également le conduit de cheminée pour détecter d'éventuels obstructions.

Est-il possible d'utiliser le foyer sans conduit de cheminée ?

Non, le foyer INVICTA FOYER 700 SELENIC 3 VITRES nécessite un conduit de cheminée pour évacuer les fumées et garantir un fonctionnement en toute sécurité.

Comment puis-je installer le foyer ?

Il est recommandé de faire appel à un professionnel pour l'installation du foyer afin de respecter les normes de sécurité et d'efficacité.

Y a-t-il une garantie pour le foyer INVICTA FOYER 700 SELENIC 3 VITRES ?

Oui, le foyer est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Consultez le manuel d'utilisation pour plus de détails.

MODE D'EMPLOI FOYER 700 SELENIC 3 VITRES INVICTA

TOUTES Les reglementations locales et nationales, AINSI que les NORMES europeennes, doivent etre respectees LORS de l'installation et l'utilisation de l'appareil

Référence 676903

Désignation suivant la norme EN 13229 :

Taux d'émission de monoxyde de carbone: 0,260% - Rendement à la puissance calorifique nominale : 72,40% - Température moyenne des fumées : 318°C - Appareil à combustion continu

Puissance calorifique nominale 14kW

Masse de l'appareil

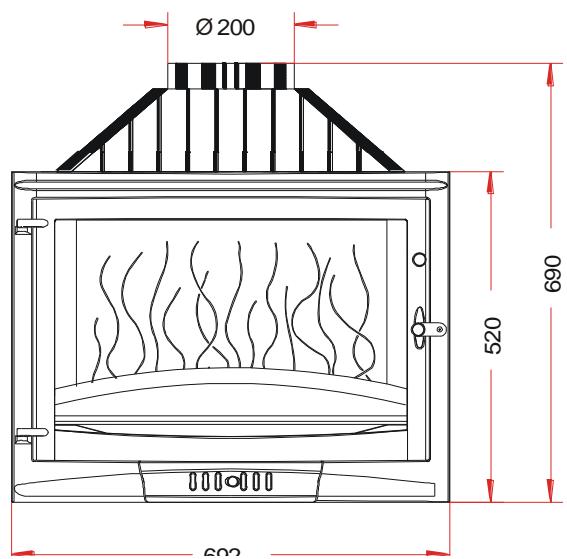

Encombrement

Foyer intérieur

Façade

Porte

Vitre

Encastrement

137 kg

h 690 mm lg 692 mm prof 455 mm

h 370 mm lg 590 mm prof 330 mm

h 520 mm lg 692 mm

h 415 mm lg 625 mm

h 380 mm lg 590 mm ép 4 mm

h 75 cm lg 70 cm prof 50 cm

Distance aux matériaux combustibles adjacents :

• Latéralement: 5.4 cm (dont 5 cm d'isolant)
• Au fond : 9.5 cm (dont 5 cm d'isolant)

Caractéristique de l'isolant: laine de roche, épaisseur 50 mm, conductivité maxi 0.04W/m°C, avec face aluminium côté foyer. Chargement en façade.

Il est recommandé de charger en plusieurs fois plutôt que de manière excessive. Deux à trois buches (environ 5kg) suffisent à atteindre l'allure normale.

Départ des fumées sur le dessus par une buse de diamètre 200 mm

Dépression dans le conduit de fumées de 12 à 14 pascals

Plaque signalétique rivetée sur l'arrière du cendrier

Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l'arrivée d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront réservées (sans trop obstruer les trous de passage d'air).

La modulation de l'air comburant se fait par le réglage du registre d'air primaire sur la façade du dendrier.

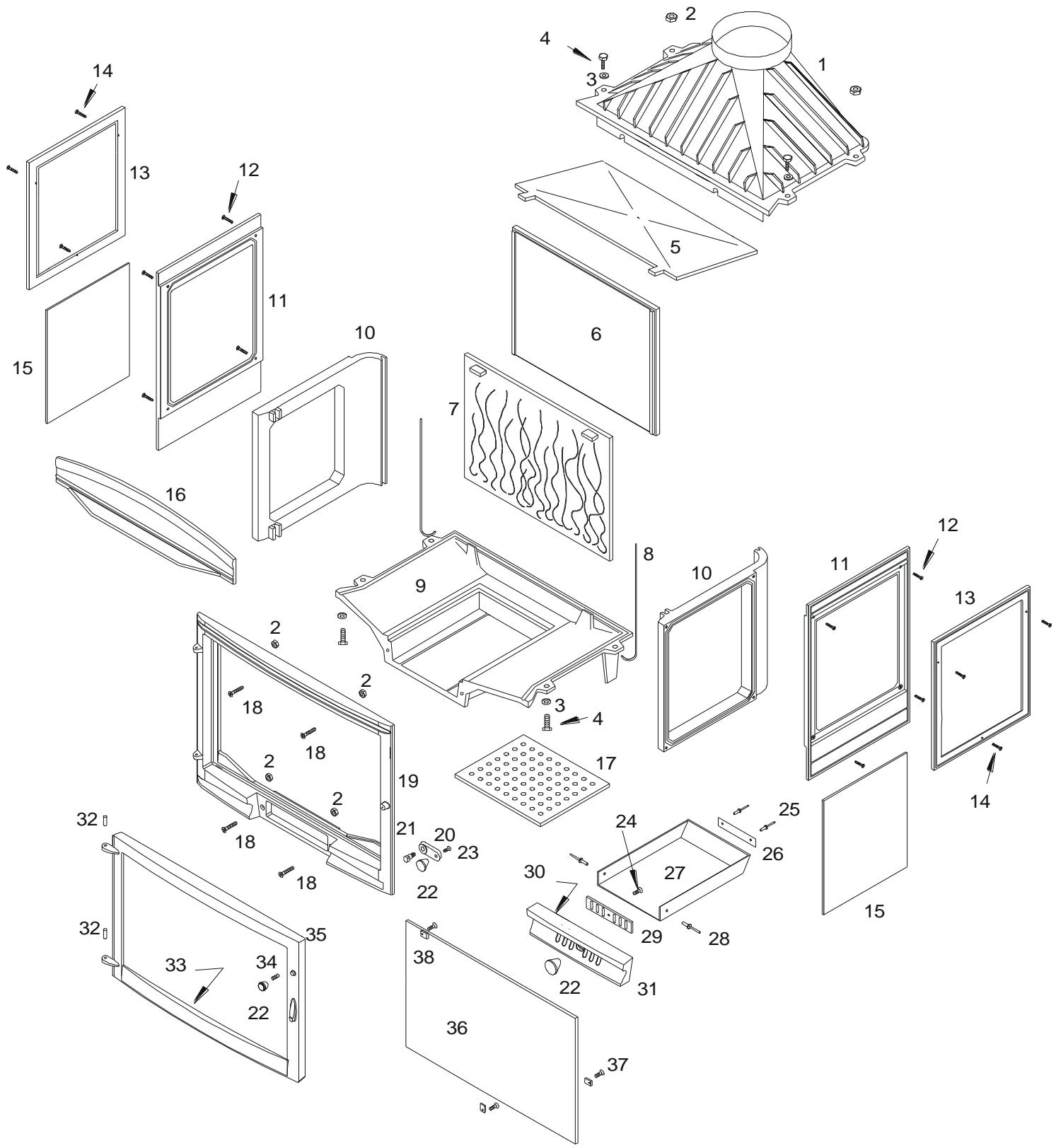

Repère nbr

1 1 Avaloir FB60 700368 2 6 Ecrou hexagonal de 6 AV 7220060 3 4 Rondelle de 6 AV 4100060 4 4 Vis tete hexagonale de 6x20 AV 8406200 5 1 Deflecteur FB60 700381 6 1 Fond arrêté FB60 700862 7 1 Taque décor FB60 700297 8 2 Tirant AS700256 9 1 Socle FB60 700871 10 2 Côté évidé réversible FB60 700364 11 2 Côté vitré FB60 700274 12 8 Vis tete fraisee de 6x20 AV 8636200 13 2 Précadre FB60 700275 14 6 Vis tete fraiseede 4x16 AV8654160 15 2Vitre de 332x282x4 AX 52700P 16 1 Pare bûches FB60 700298 17 1Grille foyere FB60 700868 18 4 Vis tete fraiseede 6x30 AV 8636300 19 1 Façade FB60 700293 20 1 Loquet FB60 750214 21 1 Vis de fixation du loquet AS 750251 22 3 Bouton bakélite AS 700400A 23 1 Vis tete fraiseede 6x10 AV8606100 24 1 Vis tete cylindrique de 6x25 AV 8626250 25 2 Rivet de 3x8 AV 5203080 26 1 Plaque signalétique PS 676903 27 1 Tiroir cendrier AT 700326B 28 2 Rivet de 5x16 AV 5205160 29 1 Registre de réglage d'air FB60 750208 30 1 Joint de dendrier de 5, longueur 0,62 metre AI 303005 31 1 Façade dendrier FB60 700295 32 2 Axe de porte AV6306240 33 1 Joint de porte de 7, longueur 2,06 metres AI 303007 34 1 Vis sans tete de 6x16 AV 8706160 35 1 Porte FB60 700525 36 1Vitre de 590x380x4 AX22695P 37 3 Vis tete cylindrique de 4x6 AV 8644062 38 3 Attache de vitre AS 700262

Conseils d'installation

Consulter attentivement la NOTICE D'INSTALLATION ET D'UTILISATION fournie avec l'appareil.

Ne jamais tenter de modifier l'appareil.

Avant d'habiller complètement l'appareil, faire des essais pour vérifier que le fonctionnement de la porte, du système de releverage, de la commande du volet de buse (suivant modèle), n'a pas été dégradé au cours de l'installation.

La dépression dans le conduit de fumées doit être comprise entre 12 et 14 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. - UN MODERATEUR DE TIRAGE est nécessaire dans presque tous les cas. Il améliore le rendement et régule le tirage. Seulement après ces essais habiller votre appareil en respectant ces quelques règles :

• À l'installation, s'assurer d'ôter tous matériaux combustibles situés dans l'environnement de l'appareil (sol, mur, structure, plafond).
• Laisser un espace important entre l'appareil et l'habillage d'environ 10dm² ; pour une bonne convection naturelle.
• Prévoir une admission d'air venant de l'extérieur ou d'un endroit très bien ventilé, d'au moins 4dm².
• La hotte doit pouvoir être en partie démontable afin de vérifier ou de changer votre conduit de raccordement.

Si votre maison est construite pour un chauffage électrique, augmenter les entrées d'air aux fenêtres et portes. * Arrêtez la VMC pendant l'utilisation de l'appareil. - UTILISER UNIQUEMENT LES COMBUSTIBLES RECOMMANDES : BOIS SEC d'un minimum de 2 ans de coupe (Hêtre, Charme, Chêne - le sapin et les résineux sont interdits). Ramoner votre conduit de cheminée au moins 2 fois par an.

Conseils d'utilisation

• IL EST INTERDIT D'UTILISER L'APPAREIL COMME INCINERATEUR.
• IL EST INTERDIT D'UTILISER LES COMBUSTIBLES LIQUIDES OU FLUIDES NON RECOMMANDES. La chambre de combustion doit toujours rester fermée, sauf lors du rechargement et si l'appareil est destiné à fonctionner avec la chambre de combustion ouverte. Ne pas surchauffer l'appareil. Il est recommandé d'utiliser que les pièces de rechange du fabricant. Ne pas modifier l'appareil. Pour ouvrir ou fermer la porte, utiliser le crochet en introduisant l'axe dans le trou du loquet.
• Ne pas manœuvrer la porte brusquement

Pour les FOYERS equipes d'un systeme de relevage

Avant de relever la porte, s'assurer que celle-ci est bien fermée en position latérale. Utiliser les deux poignées en bas de la porte et lever l'ensemble tout en l'accompagnant jusqu'à sa butée. Pour la fermeture, faire l'opération inverse et appuyer légèrement sur les deux poignées afin d'assurer une bonne étanchéité. - Régler l'allure du feu en manœuvrant latéralement le bouton ou la tirette (suivant modèle) situé sur la façade avant.

Conseils d'entretien

Pour obtenir une belle étanchéité entre la porte et la façade, régler, si besoin est, l'excentrique sur le côté droit de la façade, en le faisant tourner tout en maintenant l'écrou avec une clé de 10mm. Si la vitre se noircit, glisser du côté extérieur, des cales d'épaisseur d'environ 0,5mm aux endroits des attaches de la vitre afin de créer une lame d'air sur tout le pourtour. Lors du ramonage à froid, nettoyer complètement le foyer, vérifier les joints des différentes pièces, vérifier la position du déflecteur, celui-ci étant incliné en appui en haut sur l'avant et maintenu vers le bas la tôle décor (sauf sur les modèles 850). - Changer les joints de porte, de cendrier, et de façon s'ils sont usagés, en employant de la colle haute température et des joints appropriés. Lors du changement de la vitre, dévisser les vis d'attache de vitre et les changer au remontage ainsi que les attaches si cela est nécessaire.

Sécurité

Le foyer avec son habillage ne doit pas être installé dans un endroit où il y a beaucoup de circulation. - Les objets en matériaux inflammables doivent être gardés à une distance d'au moins 1,5 mètres du devant du foyer. Il en est de même pour les vêtements éventuellement mis à sécher devant le foyer. Les enfants doivent être avertis que le foyer devient très chaud et qu'ils ne doivent pas y toucher.

Si un FEU de cheminee se declare, SACHEZ exactement quelles mesures prendre:

Fermer immédiatement les arrivées d'air comburant (en premier : la porte de chargement, en second : le tiroir à cendres, et le bouton d'admission d'air primaire sur le cendrier), puis communiquer immédiatement avec les autorités locales incendie.
