FOYER 700 GRANDE VISION PANORAMIQUE - Insert de cheminée INVICTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Insert de cheminée
Marque	INVICTA
Modèle	FOYER 700 GRANDE VISION PANORAMIQUE
Puissance calorifique nominale	14 kW
Rendement	75,5 %
Taux d'émission de CO	0,230 %
Température moyenne des fumées	321 °C
Débit massique des fumées	17,9 g/s
Diamètre de buse	200 mm
Dépression recommandée du conduit	12 à 14 Pa
Dimensions hors tout (H x L x P)	840 x 696 x 491 mm
Poids	130 kg
Dimensions d'encastrement (H x L x P)	85 x 70 x 50 cm
Distances aux matériaux combustibles (latéral / fond)	5,2 cm (dont 5 cm d'isolant) / 10 cm (dont 5 cm d'isolant)
Dimensions de la vitre (H x L x ép.)	428 x 628 x 4 mm
Dimensions de la porte (H x L x ép.)	480 x 680 x 25 mm
Dimensions de la façade (H x L)	524 x 696 mm
Combustible recommandé	Bois sec (hêtre, charme, chêne) avec minimum 2 ans de coupe
Réglage d'air comburant	Registre d'air primaire sur façade du cendrier
Système de relevage de porte	Oui (sur certains modèles)
Entretien	Nettoyage du foyer, ramonage 2 fois par an, changement des joints si usagés
Pièces détachées	Disponibles (voir liste dans la notice)
Sécurité	Ne pas surchauffer, utiliser uniquement du bois, garder une distance de 1,5 m devant le foyer

FOIRE AUX QUESTIONS - FOYER 700 GRANDE VISION PANORAMIQUE INVICTA

Quel type de bois utiliser dans le FOYER 700 GRANDE VISION PANORAMIQUE ?

Utilisez uniquement du bois sec (hêtre, charme, chêne) ayant séché au moins 2 ans. Les résineux (sapin, pin) sont interdits car ils encrassent le conduit et réduisent le rendement.

Comment régler la puissance du feu ?

La puissance se règle en manœuvrant le bouton de réglage d'air primaire situé sur la façade du cendrier. Ouvrez l'arrivée d'air pour un feu vif, fermez-la pour une combustion lente.

Quelle est la dépression nécessaire dans le conduit de fumée ?

La dépression doit être comprise entre 12 et 14 Pascals. Elle se mesure à l'aide d'un manomètre lorsque l'appareil est en chauffe. Un modérateur de tirage est souvent nécessaire.

Comment nettoyer la vitre noircie ?

Pour éviter le noircissement, glissez des cales d'épaisseur (environ 0,5 mm) sous les attaches de la vitre pour créer une lame d'air. Nettoyez la vitre avec un produit adapté pour vitre de cheminée.

Quelles distances respecter par rapport aux matériaux combustibles ?

La distance latérale minimale est de 5,2 cm (dont 5 cm d'isolant) et au fond de 10 cm (dont 5 cm d'isolant). L'isolant recommandé est de la laine de roche de 50 mm avec face aluminium côté foyer.

Comment procéder à l'allumage ?

Placez du papier froissé (évitez le papier glacé) et du petit bois sec sur la grille. Enflammez, fermez la porte et ouvrez entièrement l'arrivée d'air. Une fois le feu bien pris, chargez en plusieurs fois (2-3 bûches, environ 5 kg).

Que faire en cas de feu de cheminée ?

Fermez immédiatement toutes les arrivées d'air (porte de chargement, tiroir à cendres, registre d'air) puis appelez les pompiers. N'éteignez pas avec de l'eau.

Quel entretien régulier est nécessaire ?

Après chaque utilisation, videz le cendrier. Faites ramoner le conduit au moins deux fois par an. Vérifiez les joints (porte, cendrier, façade) et remplacez-les s'ils sont usagés avec de la colle haute température.

Puis-je utiliser l'appareil comme incinérateur ?

Non, il est interdit d'utiliser l'appareil comme incinérateur. N'utilisez que du bois sec recommandé. Les combustibles liquides ou fluides sont également interdits.

Où trouver les pièces de rechange ?

Les pièces de rechange sont disponibles auprès du fabricant. Consultez la liste des pièces dans la notice (ex: joints, vitre, déflecteur, etc.). Utilisez uniquement des pièces d'origine.

MODE D'EMPLOI FOYER 700 GRANDE VISION PANORAMIQUE INVICTA

TOUTES Les reglementations locales et nationales, AINSI que les NORMES europeennes, doivent etre respectees LORS de l'installation et l'utilisation de l'appareil

Référence 6275 44

Désignation suivant la norme EN 13 229 :

Taux d'émission de monoxyde de carbone: 0,230% - Rendement à la puissance calorifique nominale : 75,5% - Température moyenne des fumées : 321°C Appareil à combustion continu - Débit massique des fumées : 17.9 g/s

Puissance calorifique nominale 14kW

Masse de l'appareil

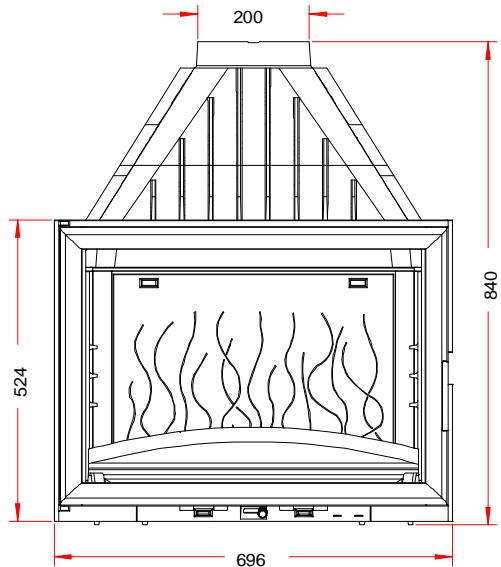

Encombrement

Foyer intérieur

Façade

Porte

Vitre

Encastrement

Chargement en façade

130 kg

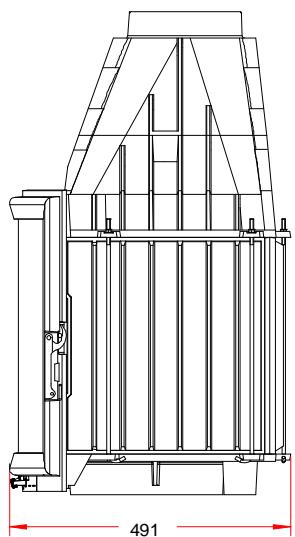

h 840 mm lg 696 mm prof 491 mm

h 415 mm lg 580 mm prof 305 mm

h 524 mm lg 696 mm

h 480 mm lg 680 mm éps 25 mm

h 428 mm lg 628 mm éps 4 mm rayon 900mm

h 85 cm lg 70 cm prof 50 cm

Distance aux matériaux combustibles adjacents :

• Latéralément: 5.2cm (dont 5 cm d'isolant)
• Au fond : 10 cm (dont 5 cm d'isolant)

(caractéristique de l'isolant: laine de roche épaisseur 50 mm, conductivité maxi 0.04W/m°C avec face aluminium côté foyer)

Il est recommandé de charger en plusieurs fois plutôt que de manière excessive. Deux à trois bûches (environ 5kg) suffisent à atteindre l'allure normale.

Départ des fumées sur le dessus par une buse de diamètre 200 mm

Dépression dans le conduit de fumées de 12 à 14 pascals

Plaque signalétique rivetée sur l'arrière du débimètre

Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l'arrivée d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter

L'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d'air).

La modulation de l'air comburant se fait par le réglage du registre d'air primaire sur la façade du cendrier.

Foyer 700 GV panoramaque

Repère	Nbr	DESIGNATION	Référence
1	2	Vis tête hexagonale de 6x30	AV 8406300

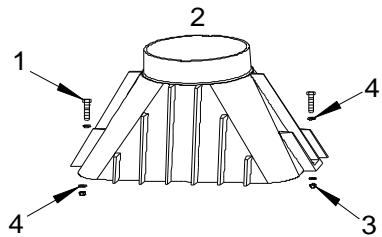

2	1	Buse	FB60 700399
3	9	Ecrou hexagonale de 6	AV 7100060
4	10	Rondelle de 6	AV 4100060
5	1	Avaloir	FB60 700398
6	2	Rondelle large de 6	AV 4110060
7	1	Joint de porte Ø 8 longueur 2.2m	AI 303008
8	1	Déflecteur	FB60 700133
9	1	Fond arrêté	FB60 700105
10	5	Tirant de 6x425	AS 700256

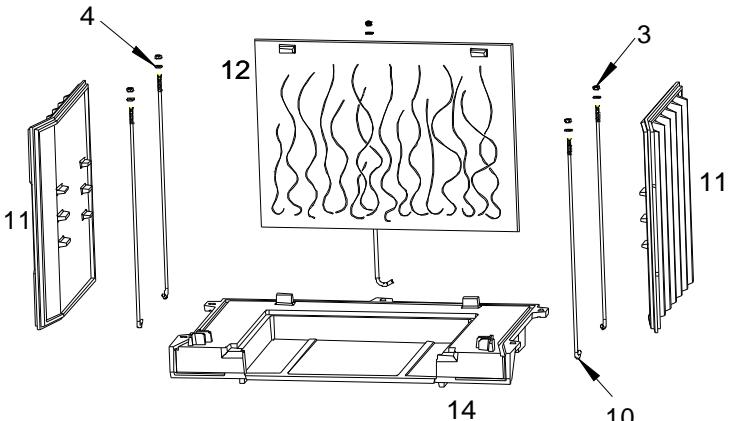

11	2	Côté réversible	FB60 700104
12	1	Taque décor	FB60 700438
13	1	Pare bùches	FB60 700334
14	1	Socle	FB60 700130
15	1	Bouton de manœuvre de réglage d'air	AV 1113401
16	2	Vis tête faisée de 6x50	AV 8636500
17	1	Loquet de fermeture	FB60 700883
18	1	Joint de cendrier Ø 5 longueur 0,5 Mètre	AI 303005

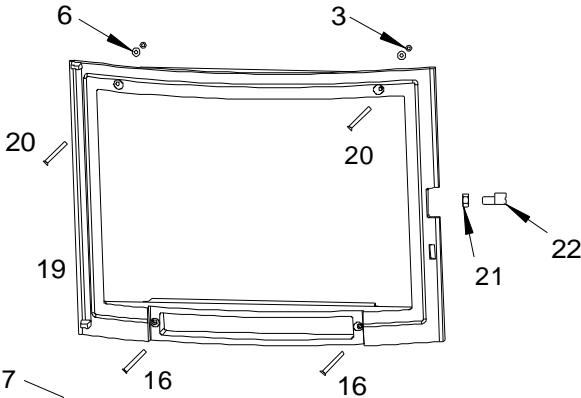

19	1	Façade	FB60 700384
20	2	Vis tête faisée de 6x60	AV 8636600
21	1	Ecrou bas de 6, réglage de fermeture	AV 7130060
22	1	Excentrique de réglage de fermeture	AS 700253B
23	1	Axe de porte haut Ø 5x30	AV 6325300

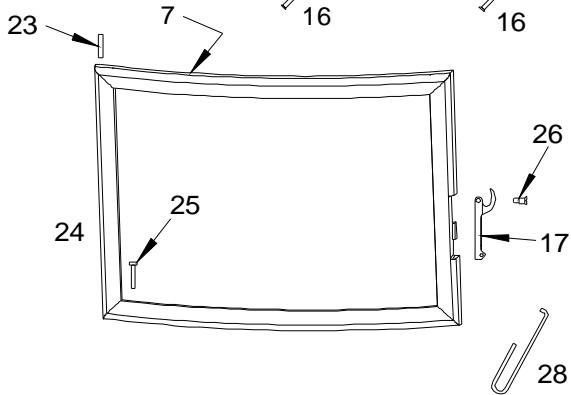

24	1	Porte	FB60 700437
25	1	Axe de porte bas Ø 5x30	AV 0105300
26	1	Vis de fixation du loquet	AS 800251B
27	1	Vitre	AX 726275A
28	1	Crochet d'ouverture de porte	AS 800255
29	4	Attaché de vitre	AS 700262
30	4	Vis de fixation de vitre de 4x8	AV 8644080
31	1	Grille foyère	FB60 700139

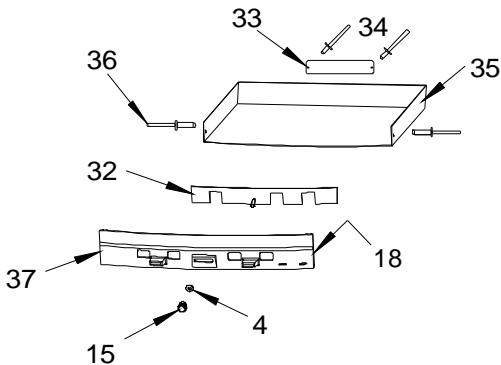

32	1	Registre de réglage d'air	AT 800110A
33	1	Plaque signalétique	PS 627544
34	2	Rivet de 3x8	AV 5203080
35	1	Tiroir dendrier	AT 700246B
36	2	Rivet de 5x16	AV 5205160
37	1	Façade dendrier	FB60 700382

Conseils d'installation

Consulter attentivement la NOTICE D'INSTALLATION ET D'UTILISATION fournie avec l'appareil.

Ne jamais tenter de modifier l'appareil.

Avant d'habiller complètement l'appareil, faire des essais pour vérifier que le fonctionnement de la porte, du système de releverage, de la commande du volet de buse (suivant modèle), n'a pas été dégradé au cours de l'installation.

La dépression dans le conduit de fumées doit être comprise entre 12 et 14 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. - UN MODERATEUR DE TIRAGE est nécessaire dans presque tous les cas. Il améliore le rendement et régule le tirage. Seulement après ces essais habiller votre appareil en respectant ces quelques règles :

• Ne pas installer des matériaux inflammables à proximité.
• Laisser un espace important entre l'appareil et l'habillage d'environ 10dm² ; pour une bonne convection naturelle.
• Prévoir une admission d'air venant de l'extérieur ou d'un endroit très bien ventilé, d'au moins 4dm².
• La hotte doit pouvoir être en partie démontable afin de vérifier ou de changer votre conduit de raccordement.

Si votre maison est conçue pour un chauffage électrique, augmenter les entrées d'air aux fenêtres et portes.

• Arrêtez la VMC pendant l'utilisation de l'appareil.
• UTILISER UNIQUEMENT LES COMBUSTIBLES RECOMMANDES: BOIS SEC d'un minimum de 2 ans de coupe (Hêtre, Charme, Chène - le sapin et les résineux sont interedit). Ramoner votre conduit de cheminée au moins 2 fois par an.

Conseils d'utilisation

• IL EST INTERDIT D'UTILISER L'APPAREIL COMME INCINERATEUR. IL EST INTERDIT D'UTILISER LES COMBUSTIBLES LIQUIDES OU FLUIDES NON RECOMMANDES. La chambre de combustion doit toujours rester fermée, sauf lors du rechargement et si l'appareil est destiné à fonctionner avec la réserve de combustion ouverte. Ne pas surchauffer l'appareil. Il est recommendé d'utiliser que les pieces de rechanges du fabricant. Ne pas modifier l'appareil. Pour ouvrir ou fermer la porte, utiliser le crochet en introduisant l'axe dans le trou du loquet.
• Ne pas manœuvrer la porte brusquement

Pour les FOYERS equipes d'un systeme de relevage

Avant de relever la porte, s'assurer que celle-ci est bien fermée en position latérale. Utiliser les deux poignées en bas de la porte et lever l'ensemble tout en l'accompagnant jusqu'à sa butée. Pour la fermeture, faire l'opération inverse et appuyer légèrement sur les deux poignées afin d'assurer une bonne étanchéité. Régler l'allure du feu en manoeuvrant latéralement le bouton ou la tirette (suivant modèle) situé sur la façade avant.

Conseils d'entretion

Pour obtenir une bonne étanchéité entre la porte et la façade, régler, si besoin est, l'excentrique sur le côté droit de la façade, en le faisant tourner tout en maintenant l'écrou avec une clé de 10 mm. Si la vitre se noircit, glisser du côté extérieur, des cales d'épaisseur d'environ 0,5mm aux endroits des attaches de la vitre afin de créer une lame d'air sur tout le pourtour. Lors du ramonage à froid, nettoyer complètement le foyer, vérifier les joints des différentes pièces, vérifier la position du déflecteur, celui-ci étant incliné en appui en haut sur l'avant et maintenu vers le bas la tôle décor (sauf sur les modèles 850). - Changer les joints de porte, de cendrier, et de façade s'ils sont usagés, en employant de la colle haute température et des joints appropriés. Lors du changement de la vitre, dévisser les vis d'attache de vitre et les changer au remontage ainsi que les attaches si cela est nécessaire.

Sécurité

Le foyer avec son habillage ne doit pas être installé dans un endroit où il y a beaucoup de circulation. - Les objets en matériaux inflammables doivent être gardés à une distance d'au moins 1,5 mètres du devant du foyer. Il en est de même pour les vêtements éventuellement mis à sécher devant le foyer. - Les enfants doivent être avertis que le foyer devient très chaud et qu'ils ne doivent pas y toucher.

Si un FEU de cheminee se declare, SACHEZ exactement quelles mesures prendre:

Fermer immédiatement les arrivées d'air comburant (en premier : la porte de chargement, en second : le tiroir à cendres, et le bouton d'admission d'air primaire sur le cendrier), puis communiquer immédiatement avec les autorités locales incendie.
