Type de produit	Insert de cheminée à double ouverture prismatique relevable
Marque	INVICTA
Modèle	FOYER 700 DOUBLE OUVERTURE PRISMATIQUE RELEVABLE
Puissance calorifique nominale	14 kW
Rendement	70 %
Taux d'émission de CO	0,300 %
Température moyenne des fumées	283 °C
Poids de l'appareil	180 kg
Dimensions d'encombrement (H x L x P)	1050 x 700 x 536,5 mm
Dimensions du foyer intérieur (H x L x P)	400 x 510 x 320 mm
Dimensions de la façade (H x L)	523 x 700 mm
Dimensions de la porte (H x L x ép.)	470 x 670 x 33 mm
Dimensions de la vitre (H x L x ép.)	430 x 680 x 4 mm
Dimensions d'encastrement (H x L x P)	1100 x 750 x 550 mm
Distance de sécurité latérale	7,5 cm (dont 5 cm d'isolant laine de roche)
Distance de sécurité au fond	6,9 cm (dont 5 cm d'isolant laine de roche)
Diamètre de la buse de fumée	200 mm
Dépression requise dans le conduit	12 à 14 Pa
Combustible recommandé	Bois sec (hêtre, charme, chêne) – minimum 2 ans de coupe
Alimentation en air comburant	Admission d'air extérieur d'au moins 4 dm² recommandée
Système de relevage de porte	À contrepoids, avec poignées de relevage
Réglage de l'air	Registre d'air primaire sur la façade du cendrier
Fréquence de ramonage	Au moins 2 fois par an
Pièces détachées	54 pièces listées avec références (joints, vitre, porte, etc.)

FOIRE AUX QUESTIONS - FOYER 700 DOUBLE OUVERTURE PRISMATIQUE RELEVABLE INVICTA

Quel type de combustible utiliser avec le foyer INVICTA FOYER 700 ?

Utilisez uniquement du bois sec d'un minimum de 2 ans de coupe, comme le hêtre, le charme ou le chêne. Les résineux (sapin, pin) sont interdits.

Comment allumer le feu correctement ?

Placez du papier froissé et du petit bois sec sur la grille. Enflammez le papier, fermez la porte et ouvrez entièrement l'arrivée d'air. Une fois le feu bien pris, chargez l'appareil. Pour les premières heures, faites un feu modéré pour permettre la dilatation normale de l'appareil.

Quelle est la puissance de cet insert ?

La puissance calorifique nominale est de 14 kW, avec un rendement de 70 %.

Comment régler l'arrivée d'air ?

L'air comburant se règle via le registre d'air primaire situé sur la façade du cendrier. Ajustez-le pour moduler l'allure du feu.

Comment relever la porte ?

Assurez-vous que la porte est bien fermée en position latérale. Saisissez les deux poignées en bas de la porte et levez l'ensemble jusqu'à la butée. Pour la fermeture, faites l'inverse et appuyez légèrement sur les poignées pour une bonne étanchéité.

Comment nettoyer la vitre si elle noircit ?

Si la vitre se noircit, glissez des cales d'épaisseur d'environ 0,5 mm aux endroits des attaches de la vitre, du côté extérieur, pour créer une lame d'air sur tout le pourtour.

À quelle fréquence faut-il ramoner le conduit ?

Il est impératif de ramoner le conduit de cheminée au moins 2 fois par an pour assurer un bon tirage et éviter les risques d'incendie.

Quelles sont les distances de sécurité à respecter ?

Les matériaux combustibles doivent être à au moins 1,5 mètres devant le foyer. Latéralement, prévoyez 7,5 cm (dont 5 cm d'isolant laine de roche) et au fond 6,9 cm (dont 5 cm d'isolant).

Que faire en cas de feu de cheminée ?

Fermez immédiatement les arrivées d'air comburant : d'abord la porte de chargement, puis le tiroir à cendres et le bouton d'admission d'air primaire. Contactez ensuite les autorités locales incendie.

Où trouver les pièces détachées pour cet insert ?

La notice liste 54 pièces avec leurs références (ex: joint de porte, vitre, porte, etc.). Utilisez exclusivement des pièces d'origine du fabricant. Contactez votre revendeur ou le service après-vente INVICTA.

MODE D'EMPLOI FOYER 700 DOUBLE OUVERTURE PRISMATIQUE RELEVABLE INVICTA

TOUTES Les reglementations locales et nationales, AINSI que les NORMES europeennes, doivent etre respectees LORS de l'installation et l'utilisation de l'appareil

Référence 6873 44

Désignation suivant la norme EN 13 229 :

Taux d'émission de monoxyde de carbone: 0,300% - Rendement à la puissance calorifique nominale : 70% - Température moyenne des fumées : 283°C - Appareil à combustion continue

Puissance calorifique nominale 14kW

Masse de l'appareil

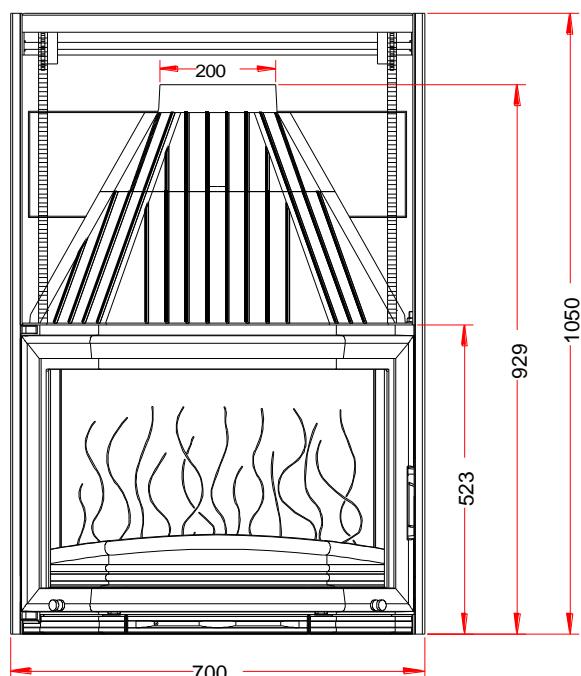

Encombrement

Foyer intérieur

Façade

Porte

Vitre

Encastrement

Chargement en façade

Distance par rapport aux matériaux combustibles adjacents :

180 kg

h 1050 mm lg 700 mm prof 536.5 mm

h400mm lg 510 mm prof 320 mm

h 523 mm lg 700 mm

h 470 mm lg 670 mm eps 33 mm

h 430 mm lg 130+420+130 mm eps 4 mm

h 110 cm lg 75 cm prof 55 cm

• Latéralement: 7.5 cm (dont 5 cm d'isolant)
• Au fond: 6.9 cm (dont 5 cm d'isolant)

caractéristique de l'isolant: laine de roche, épaisseur 50 mm, conductivité maxi 0.04W/m°C, avec face aluminium côté foyer

Il est recommandé de charger en plusieurs fois plutôt que de manière excessive. Deux à trois buches (environ 5kg) suffisent à atteindre l'allure normale.

Départ des fumées sur le dessus par une buse de diamètre 200 mm

Dépression dans le conduit de fumées de 12 à 14 pascals

Plaque signalétique rivetée sur l'arrière du dendrier

Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l'arrivée d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour facilititer

L'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d'air).

La modulation de l'air comburant se fait par le réglage du registre d'air primaire sur la façade du cendrier.

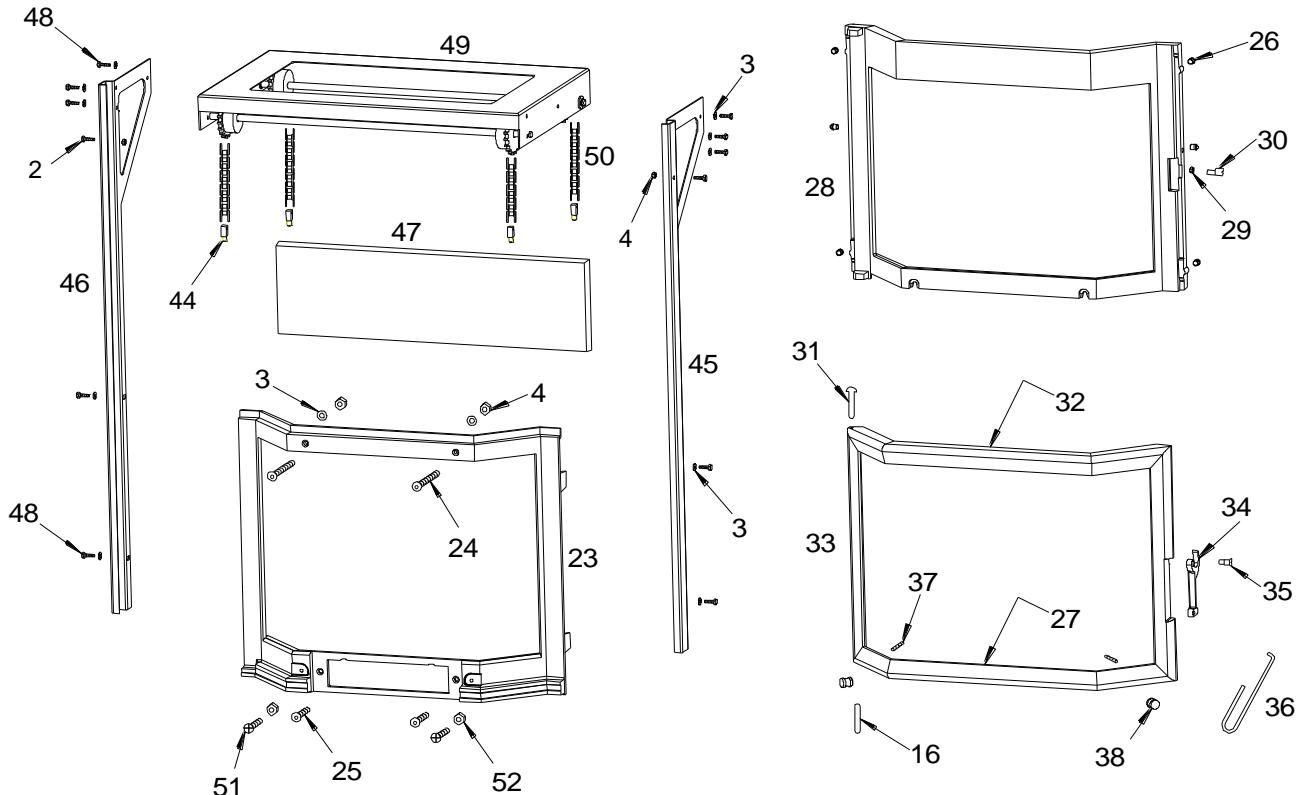

Foyer 700 DO prismatique

Repère	Nbr	DESIGNATION	Référence
1	1	Buse	FB60 700305
2	5	Vis tête hexagonale de 6x25	AV 8406250
3	20	Rondelle de 6	AV 4100060
4	7	Ecrou de 6	AV 7100060
5	1	Avaloir	FB60 700572
6	1	Déflecteur	FB60 700311
7	1	Fond arrêté	FB60 700302
8	1	Pare bûches	FB60 700566
9	1	Grille foyère	FB60 700574
10	2	Côte réversible	FB60 700301
11	1	Taque décor	FB60 700439
12	4	Tirant Ø 8x490	AS 700263A
13	1	Socle	FB60 700573
14	2	Rivet de 3x8	AV 5203080
15	1	Plaque signalétique	PS 687344
16	1	Axe de porte goupille cannelée Ø 6x24	AV 6306240
17	1	Registre de réglage d'air	AT 700137A
18	2	Rivet de 5x16	AV 5205160
19	1	Tiroir dendrier	AT 700135A
20	1	Joint de dendrier Ø 5 longueur 0,710 mètre	AI 303005
21	1	Façade dendrier	FB60 700575
22	1	Support registre	AT 700136A
23	1	Façade fixe	FB60 700570
24	2	Vis tête faisée de 6x40	AV 8636400
25	2	Vis tête faisée de 6x20	AV 8636200
26	6	Bille à ressort	AS 900101A
27	1	Joint de vitre de 7x3, longueur 1,6 mètres	KAI 010080
28	1	Façade relevable	FB60 700669
29	1	Ecrou de 6, réglage de fermeture	AV 7130060
30	1	Excentrique de réglage de fermeture	AS 700253B
31	1	Axe de porte clou de 6x35	KAV 0106350
32	1	Joint de porte Ø 8 longueur 2,3 mètres	AI 303008
33	1	Porte	FB60 700436
34	1	Loquet de fermeture de porte	FB60 850111
35	1	Vis de fixation loquet	AS 800251B
36	1	Crochet d'ouverture de porte	AS 800255
37	2	Vis sans tête de 6x25	AV 8706250
38	2	Bouton de relevage de la porte	AS 850111A
39	1	Vitre	AX 226370A
40	4	Vis de 4x20, fixation de vitre	AV 8654200
41	4	Attache de vitre	AS 900239
42	4	Rondelle de 8	AV 4100080
43	4	Ecrou de 8	AV 7100080
44	4	Chape de réglage	AS 900100A
45	1	Montant droit	AT 700101B
46	1	Montant gauche	AT 700102B
47	1	Contre poids	FB60 700543
48	10	Vis tête hexagonale de 6x16	AV 8406160
49	1	Pont de relevage	AT 700104B
50	2	Chaine de longueur 935 mm +attaché rapide	AD 480200A
51	2	Vis poëlier de 8x30	AV 8508300
52	2	Ecrou bas de 8	AV 7130080
53	2	Vis tête hexagonale de 6x10	AV 8406100
54	4	Ecrou de 4	AV 7100040

Conseils d'installation

Consulter attentivement la NOTICE D'INSTALLATION ET D'UTILISATION fournie avec l'appareil

Ne jamais tenter de modifier l'appareil.

Avant d'habiller complètement l'appareil, faire des essais pour vérifier que le fonctionnement de la porte, du système de releverage, de la commande du volet de buse (suivant modèle), n'a pas été dégradé au cours de l'installation.

La dépression dans le conduit de fumées doit être comprise entre 12 et 14 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. - UN MODERATEUR DE TIRAGE est nécessaire dans presque tous les cas. Il améliore le rendement et régule le tirage. Seulement après ces essais habiller votre appareil en respectant ces quelques règles :

• Ne pas installer des matériaux inflammables à proximité.
• Laisser un espace important entre l'appareil et l'habillage d'environ 10dm² ; pour une bonne convection naturelle.
• Prévoir une admission d'air venant de l'extérieur ou d'un endroit très bien ventilé, d'au moins 4dm².
• La hotte doit pouvoir être en partie démontable afin de vérifier ou de changer votre conduit de raccordement.

Si votre maison est conçue pour un chauffage électrique, augmenter les entrées d'air aux fenêtres et portes. * Arrêtez la VMC pendant l'utilisation de l'appareil. - UTILISER UNIQUEMENT LES COMBUSTIBLES RECOMMANDES : BOIS SEC d'un minimum de 2 ans de séchage (Hêtre, Charme, Chêne - le sapin et les résineux sont interdits). Ramoner votre conduit de cheminée au moins 2 fois par an.

Conseils d'utilisation

• IL EST INTERDIT D'UTILISER L'APPAREIL COMME INCINERATEUR. IL EST INTERDIT D'UTILISER LES COMBUSTIBLES LIQUIDES OU FLUIDES NON RECOMMANDES. La chambre de combustion doit toujours rester fermée, sauf lors du rechargement et si l'appareil est destiné à fonctionner avec la réserve de combustion ouverte. Ne pas surchauffer l'appareil. Il est recommendé d'utiliser que les pieces de rechanges du fabricant. Ne pas modifier l'appareil. Pour ouvrir ou fermer la porte, utiliser le crochet en introduisant l'axe dans le trou du loquet.
• Ne pas manquer la porte brusquement

Pour les FOYERS equipes d'un systeme de relevage

Avant de relever la porte, s'assurer que celle-ci est bien fermée en position latérale. Utiliser les deux poignées en bas de la porte et lever l'ensemble tout en l'accompagnant jusqu'à sa butée. Pour la fermeture, faire l'opération inverse et appuyer légèrement sur les deux poignées afin d'assurer une bonne étanchéité. - Régler l'allure du feu en manoeuvrant légèrement le bouton ou la tirette (suivant modèle) situé sur la façade cendrier.

Conseillsd'entretien

Pour obtenir une belle étanchéité entre la porte et la façade, régler, si besoin est, l'excentrique sur le côté droit de la façade, en le faisant tourner tout en maintenant l'écrou avec une clé de 10mm. Si la vitre se noircit, glisser du côté extérieur, des cales d'épaisseur d'environ 0,5mm aux endroits des attaches de la vitre afin de créer une lame d'air sur tout le pourtour. Lors du ramonage à froid, nettoyer complètement le foyer, vérifier les joints des différentes pièces, vérifier la position du déflecteur, celui-ci étant incliné en appui en haut sur l'avant et maintenu vers le bas la tôle décor (sauf sur les modèles 850). - Changer les joints de porte, de cendrier, et de façade s'ils sont usagés, en employant de la colle haute température et des joints appropriés. Lors du changement de la vitre, dévisser les vis d'attache de vitre et les changer au remontage ainsi que les attaches si cela est nécessaire.

Sécurité

Le foyer avec son habillage ne doit pas être installé dans un endroit où il y a beaucoup de circulation. - Les objets en matériaux inflammables doivent être gardés à une distance d'au moins 1,5 mètres du devant du foyer. Il en est de même pour les vêtements éventuellement mis à sécher devant le foyer. Les enfants doivent être avertis que le foyer devient très chaud et qu'ils ne doivent pas y toucher.

Si un FEU de cheminee se declare, SACHEZ exactement quelles mesures prendre:

Fermer immédiatement les arrivées d'air comburant (en premier : la porte de chargement, en second : le tiroir à cendres, et le bouton d'admission d'air primaire sur le cendrier), puis communiquer immédiatement avec les autorités locales incendie.
