Type de produit	Insert de cheminée
Marque	INVICTA
Modèle	FOYER 1100 GRANDE VISION
Puissance nominale	18 kW
Rendement	70 %
Taux de CO	0,3 %
Température des fumées	380 °C
Combustible recommandé	Bois sec (humidité < 20 %), bûches de 50 cm
Dimensions (H x L x P)	949 x 1100 x 465 mm
Poids	215 kg
Diamètre de raccordement	230 mm
Largeur utile de chargement	94 cm
Dimensions de la porte (H x L)	540 x 1061 mm
Dimensions de la vitre (H x L)	464 x 986 mm
Distance aux matériaux combustibles (latéral)	6,5 cm (dont 5 cm d'isolant)
Distance aux matériaux combustibles (fond)	11,5 cm (dont 5 cm d'isolant)
Débit massique des fumées	19,2 g/s
Mode de fonctionnement	Continu
Organes de réglage	Registre d'allumage, réglage d'allure
Sécurité	Surfaces chaudes, ne pas surcharger, ne pas utiliser de combustibles liquides
Entretien	Ramonage régulier, vérification des joints, nettoyage du cendrier
Pièces détachées	Buse, déflecteur, grille foyère, porte, vitre, joints, etc. (voir liste dans la notice)

FOIRE AUX QUESTIONS - FOYER 1100 GRANDE VISION INVICTA

Quel type de bois utiliser avec l'insert FOYER 1100 GRANDE VISION ?

Utilisez uniquement du bois sec avec une humidité inférieure à 20 %, idéalement du hêtre, charme ou chêne. Évitez les résineux comme le sapin. Les bûches doivent faire 50 cm de long.

Comment allumer correctement l'insert ?

Placez du papier froissé et du petit bois sec sur la grille. Ouvrez le registre d'allumage, enflammez, puis fermez la porte. Après quelques minutes, chargez l'appareil. Pour les premières utilisations, faites un feu modéré.

Quelles sont les distances de sécurité par rapport aux matériaux combustibles ?

Latéralement : 6,5 cm (dont 5 cm d'isolant en laine de roche). Au fond : 11,5 cm (dont 5 cm d'isolant). Respectez ces distances pour éviter tout risque d'incendie.

Comment entretenir l'insert régulièrement ?

Faites ramoner le conduit de fumée au moins une fois par an. Profitez-en pour faire vérifier l'étanchéité des joints, nettoyer le cendrier et contrôler l'état du déflecteur et des grilles.

Que faire en cas de feu de cheminée ?

Fermez immédiatement la porte de l'insert et toutes les arrivées d'air (primaire et secondaire). Appelez les pompiers (le 18) et évacuez les lieux si nécessaire.

Quelle est la puissance nominale et comment l'atteindre ?

La puissance nominale est de 18 kW. Elle est obtenue avec une charge de 7 kg de bois (2 bûches de bois dur) renouvelée toutes les 60 minutes, sous un tirage de 12 Pa, avec le registre d'allumage fermé.

Puis-je utiliser l'insert comme incinérateur ?

Non, il est strictement interdit d'utiliser l'appareil comme incinérateur. N'introduisez que du bois recommandé. Ne brûlez pas de déchets, de plastiques ou de combustibles liquides.

Comment régler l'allure réduite ?

Pour une allure réduite, chargez 6 à 8 kg de bois (une bûche de gros diamètre >16 cm) et fermez complètement le registre d'allumage. Le tirage doit être de 6 Pa. Alternez avec des périodes à allure normale pour éviter les dépôts de bistre.

Quels sont les risques en cas de surchauffe ?

Ne pas surcharger l'appareil : la charge ne doit pas dépasser la moitié de la hauteur de la chambre de combustion. Une surchauffe peut endommager l'appareil et son environnement. Surveillez toujours le feu.

Où trouver les pièces détachées pour cet insert ?

La notice fournit une liste complète des pièces détachées avec leurs références (buse, déflecteur, grille, porte, vitre, joints, etc.). Contactez votre revendeur ou le service après-vente INVICTA pour les commander.

MODE D'EMPLOI FOYER 1100 GRANDE VISION INVICTA

Notice particulière d'utilisation et d'installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l'appareil.

Caractéristiques suivant EN 13229 :

Puisance nominale	18 kW
Rendement	70 %
Taux de CO%	0.3 %
T° fumées	380 °C
Mode de fonctionnement	Continu
Combustible recommends	Bois / bûches de 50 cm
Débit massique des fumées	19.2 g/s
Distance par rapport aux matériaux combustibles adjacents :	Latéralément : 6.5 cm (dont 5 cm d'isolant)
	Au fond : 11.5 cm (dont 5 cm d'isolant)
(caracteristique de l'isolant: laine de roche épaisseeur 50 mm, conductivité maxi 0.04W/m°C avec face aluminium côte foyer)

Caractéristiques de construction :

Masse de l'appareil	215 kg
Raccordement au conduit de fumée par la buse située sur le dessus de l'appareil	diamètre 230 mm
largeur utile pour le chargement des bûches	94 cm - Chargement en façade

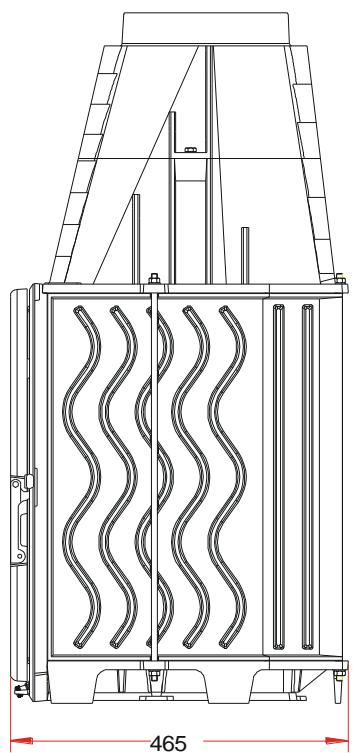

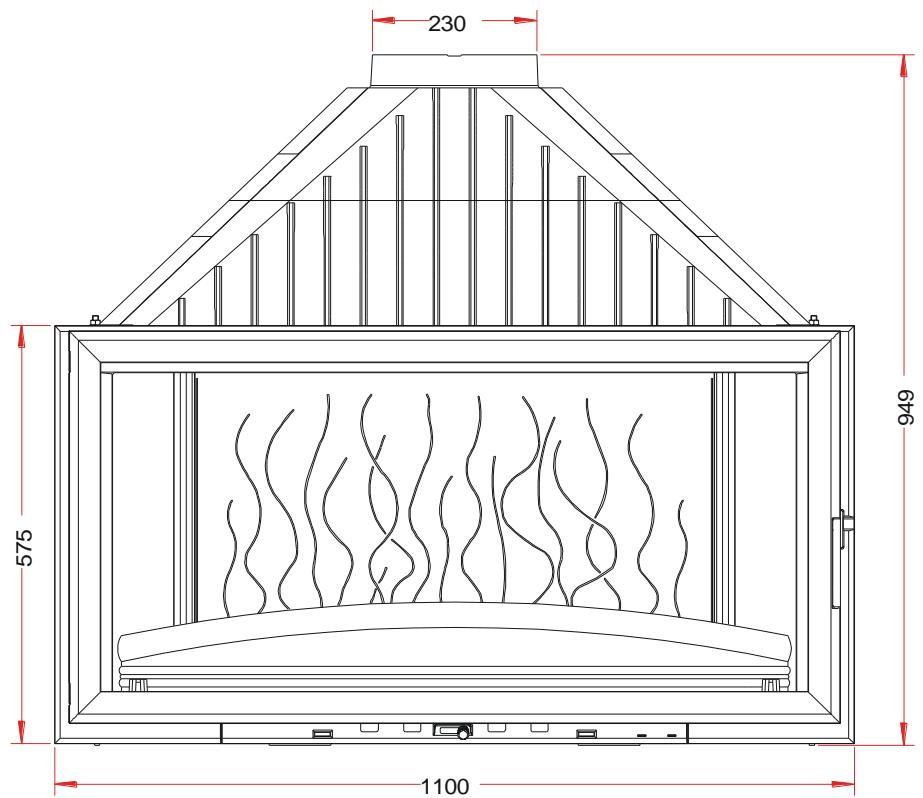

Encombrement	h 949 mm	lg 1100 mm	prof 465 mm
Dimensions de la porte	h 540 mm		lg 1061 mm
Dimensions de la vitre	h 464 mm		lg 986 mm
Plaque signalétique	rivétée à l'arrêté du cendrier

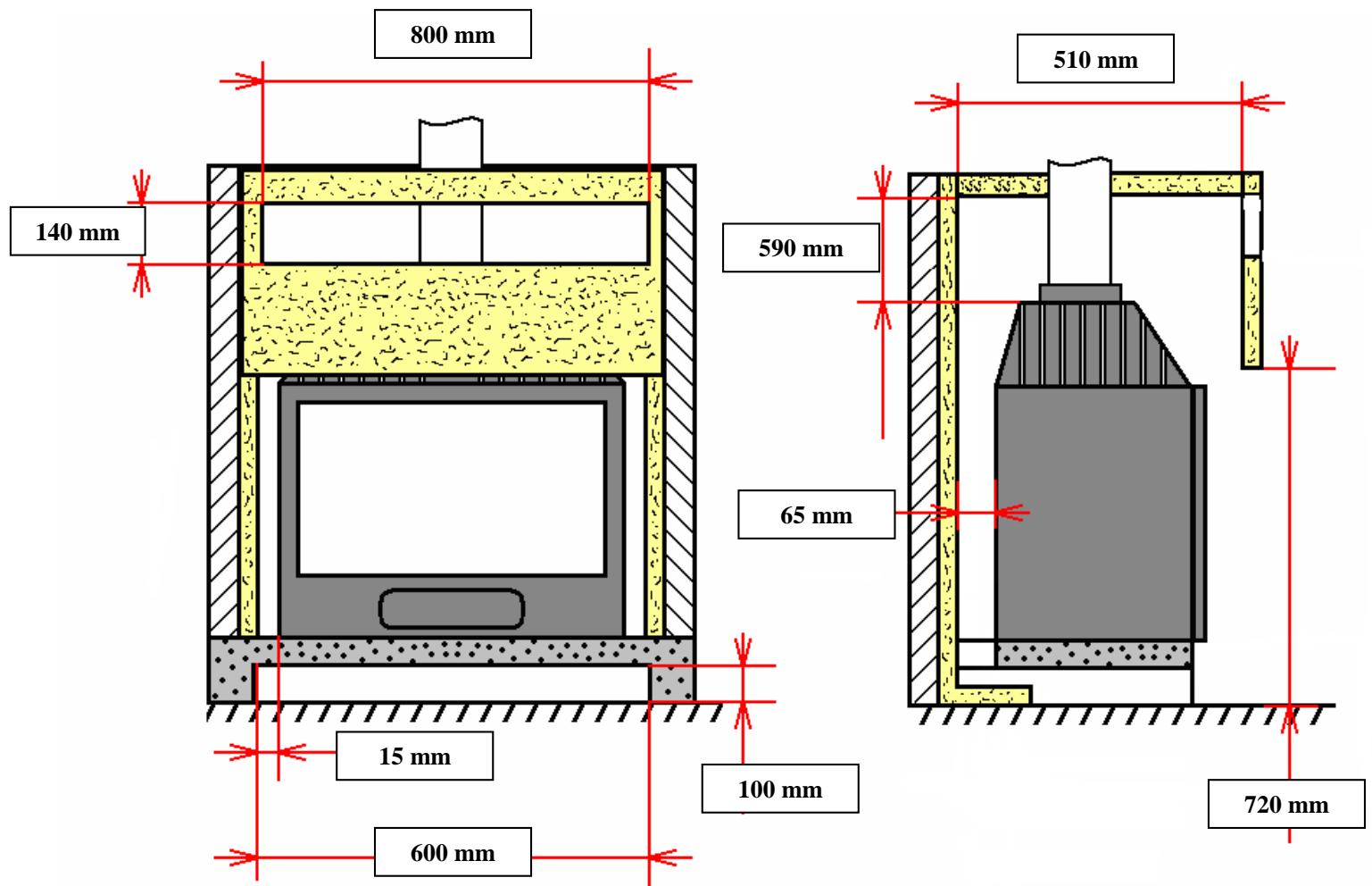

Instructions pour l'encastrement de l'appareil.

Pour limiter l'échauffement des parois constituant l'habillage de la cheminée à construire à 65K (K = degrés Celsius au-dessus de la température ambiante), et obtenir un bon fonctionnement de l'appareil, il est nécessaire de respecter le principe et les dispositions du schéma ci-après.

Respecter les dimensions minimales d'encastrement et celles du circuit d'air de convection (section d'entrée de « l'air à chauffer » et section de sortie de « l'air chaud »).

Les dimensions minimales d'encastrement indiquées garantissant l'accès aux organes de manœuvre, une course suffisante pour les organes mobiles, l'accès et le démontage pour les pièces susceptibles d'être remplacées.

laine de roche épaisseur 50 mm conductivité maxi 0.04W/m°C avec face aluminium côté foyer.

béton

parois et sol de la cheminée

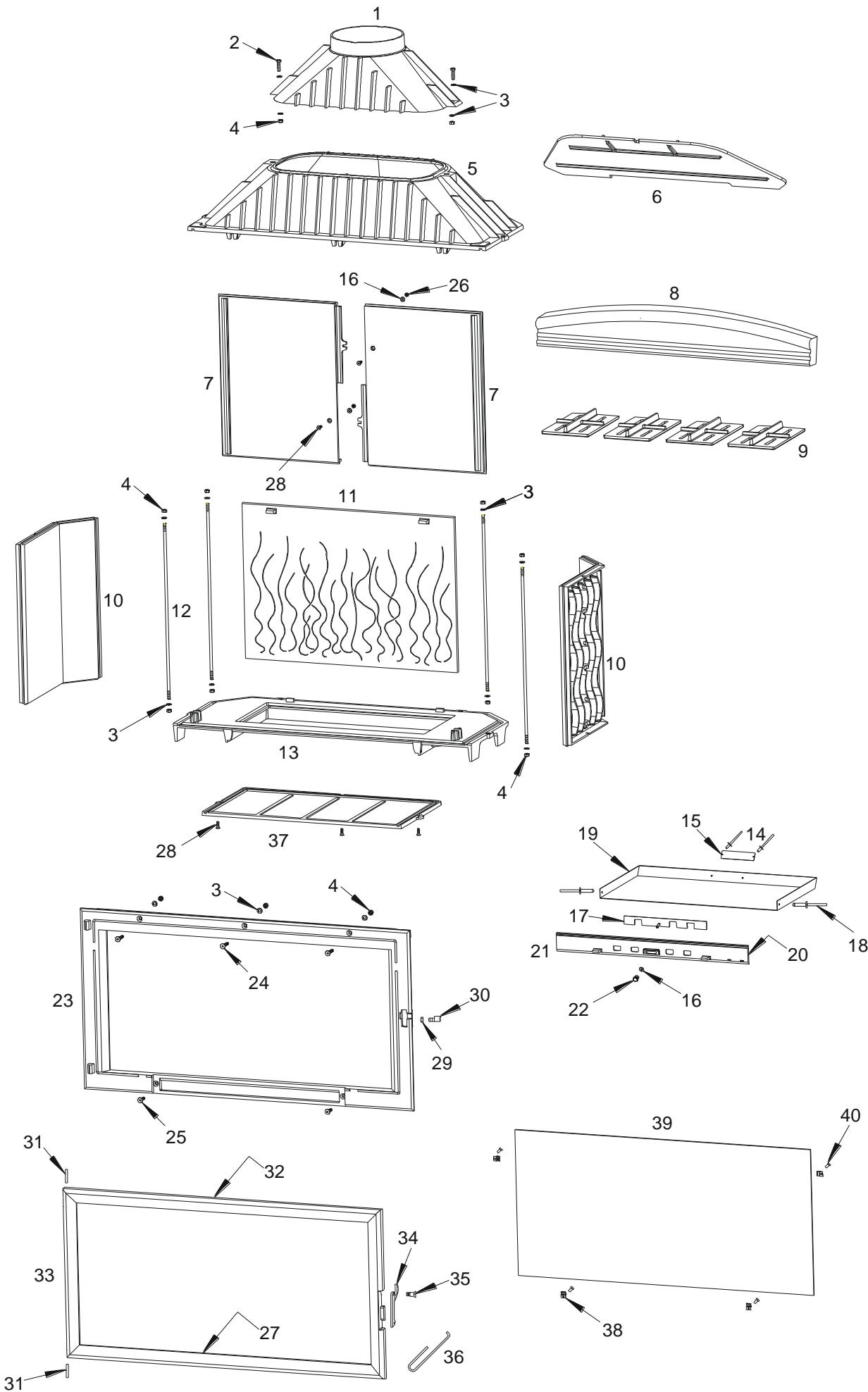

Repère	Nbr	DESIGNATION	Référence
1	1	Buse	FB60 110103
2	2	Vis+tête hexagonale de 8x30	AV 8408300
3	15	Rondelle de 8	AV 4100080
4	13	Ecrou hexagonale de 8	AV 7100080
5	1	Avaloir	FB60 110102
6	1	Déflecteur	FB60 110106
7	2	Fond arrêté	FB60 110119
8	1	Pare bùches	FB60 110116
9	4	Grille foyère	FB60 110110
10	2	Côté réversible	FB60 110101
11	1	Taque	FB60 110115
12	4	Tirant de Ø 8 x 560	AS 800276A
13	1	Socle	FB60 110100
14	2	Rivet de 3x8	AV 5203080
15	1	Plaque signalétique	PS 621144
16	3	Rondelle de 6	AV 4100060
17	1	Registre de réglage d'air	AT 700356A
18	2	Rivet de 5x16	AV 5205160
19	1	Tiroir dendrier	AT 110102A
20	1	Joint de dendrier Ø 5, longueur 1,35 mètre	AI 303005
21	1	Façade dendrier	FB60 110111
22	1	Bouton de réglage d'air	AV 1113401
23	1	Façade	FB60 110114
24	3	Vis+tête faisée de 8x40	AV 8638400
25	2	Vis+tête faisée de 8x30	AV 8638300
26	2	Ecrou hexagonale de 6	AV 7100060
27	1	Joint de vitre de 7x3, longueur 1,909 mètre	KAI 010080
28	5	Vis+tête faisée de 6x20	AV 8636200
29	1	Ecrou bas de réglage fermeture	AV 7130060
30	1	Excentrique de réglage fermeture	AS 700253B
31	2	Axe de porte, goupille cannelée de 6x50	AV 6306500
32	1	Joint de porte Ø 8, longueur 2,988 mètres	AI 303008
33	1	Porte	FB60 110113
34	1	Loquet d'ouverture et de fermeture de la porte	FB60 700883
35	1	Vis de fixation du loquet	AS 800251B
36	1	Crochet d'ouverture de la porte	AS 800255
37	1	Dessous socle	FB60 110120
38	4	Attaché de vitre	AS 700180A
39	1	Vitre	AX 126811A
40	4	Vis+tête cylindrique de 4x6	AV 8644062

En complément de ce document, consulter attentivement la « NOTICE D'INSTALLATION ET D'UTILISATION POUR FOYER ET INSERTRS » fournie avec l'appareil.

Conseils d'installation

La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.

Conseils d'utilisation

Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d'un minimum de 2 ans de coupe (Hêtre, Charme, Chêne - le sapin et les résineux sont interdits).

Le tiroir dendrier doit toujours rester dans l'appareil sauf lors du démontage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur.

Il peut être nécessaire d'arrêter l'extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l'ouverture de la porte.

Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Ouvrir le registre d'allumage, enflammer le papier puis fermer la porte de l'appareil. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront réservées (sans trop obstruer les trous de passage d'air). Puissance Nominale: elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 7 kg, sous forme de 2 buches de bois dur (une buche pleine et une fendue), renouvelée toutes les 60 minutes, avec le registre d'allumage fermé.

Une baisse d'activité peut se produire à cause d'une évolution défavorable de la combustion, d'une géométrie inadaptée des buches, de l'utilisation d'un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voute et n'est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s'accompagnent d'une chute de puissance et d'une baisse des performances.

Pour l'éviter : ouvrir la porte du foyer avec précaution, réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prévenant garde de ne pas faire chuter de braise hors du foyer, puis refermer la porte. L'activité reprend immédiatement après la fermeture de porte.

Allure réduite de 3 heures : une puissance inférieure à la puissance nominale peut être obtenue sous un tirage de 6 Pa avec une charge de 6 à 8 kg constituée de 1 bûche de bois dur non fendue en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le registre d'allumage. Effectuer préalablement une mise en régime d'allure réduite en fermant le réglage d'allure pour charger ensuite sur un lit de braise à peine rougeoyant.

Le fonctionnement en allure réduite, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :

alterner les périodes de ralenti par des retours en fonctionnement à allure normale. privilégier une utilisation avec de petites charges.

Organes de réglages :

Utiliser systématiquement la 'main froide' fournie avec l'appareil pour manipuler les organes de réglages qui peuvent tous être très chauds.

• Registre d'allumage : Situé en façade du cendrier. L'ouverture de ce registre permet d'obtenir un supplément d'air pour l'allumage. Cette position est réservée aux opérations d'allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l'appareil et son environnement. L'appareil doit rester sous surveillance pendant toute la durée d'utilisation de cette position.

Conseils d'entretien

Après une longue période d'arrêt, vérifier l'absence d'obstruction du conduit avant un rallumage.

À l'occasion des opérations de ramonage, faites vérifier l'ensemble de l'appareil par un technicien compétent qui :

nettoiera complètement l'appareil, vérifiera les jonctions des différentes pièces et la position du déflecteur, celui-ci étant incliné en appui en haut sur l'avaleur et maintenu vers le bas sur le fond. - procédera si nécessaire au changement des composants usés (joint de porte notamment)

Sécurité

• Pendant le fonctionnement, toutes les surfaces de l'appareil sont chaudes : Attention aux brûlures !! Eviter d'installer le poêle dans un endroit où il y a beaucoup de passages. Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d'air primaire et secondaire, puis communiquer immédiatement avec les autorités locales incendie (le 18).
• Ne jamais mettre dans l'appareil des charges de bois supérieures à celles indiquées dans les « conseils d'utilisation » (soit moins de la moitié de la hauteur de la chambre de combustion). Il est interdit d'utiliser l'appareil comme incinérateur.
• Il est interdit d'utiliser des combustibles non recommandés et non-adaptés à l'appareil, y compris les combustibles liquides. La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l'appareil.
