R800LC-7A - Excavatrice HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Excavatrice sur chenilles
Modèle	HYUNDAI R800LC-7A
Poids opérationnel	80 000 kg
Dimensions (L x l x H)	12 500 mm x 3 500 mm x 3 800 mm
Capacité du godet	3,5 m³
Puissance moteur	400 kW (544 ch)
Type de moteur	Moteur diesel à 6 cylindres
Norme d'émission	Tier 3
Vitesse de déplacement	0-5,5 km/h
Rayon de braquage	4 800 mm
Capacité de levage	12 000 kg à 7 m
Utilisation recommandée	Construction, travaux publics, excavation lourde
Entretien et nettoyage	Vérification régulière des niveaux d'huile, nettoyage des filtres, entretien préventif tous les 500 heures
Pièces détachées et réparabilité	Disponibilité des pièces chez les distributeurs agréés, documentation technique fournie
Sécurité	Équipements de sécurité intégrés, formation requise pour l'opérateur, vérifications de sécurité avant utilisation
Informations générales	Garantie constructeur de 12 mois, options de financement disponibles

FOIRE AUX QUESTIONS - R800LC-7A HYUNDAI

Quel type d'huile dois-je utiliser pour le moteur du HYUNDAI R800LC-7A ?

Utilisez de l'huile moteur conforme à la norme API CI-4 ou supérieure, avec une viscosité recommandée de 15W-40.

Comment vérifier le niveau d'huile hydraulique ?

Pour vérifier le niveau d'huile hydraulique, retirez le bouchon du réservoir hydraulique et assurez-vous que l'huile atteint le niveau recommandé sur la jauge.

Que faire si la machine ne démarre pas ?

Vérifiez la batterie, assurez-vous qu'elle est chargée et que les connexions sont propres. Contrôlez également le niveau de carburant et les fusibles.

Comment régler la pression des pneus ?

La pression des pneus doit être maintenue à 2,5 bars. Utilisez un manomètre pour vérifier et ajuster la pression si nécessaire.

Quels sont les signes d'une fuite hydraulique ?

Les signes d'une fuite hydraulique incluent des traces d'huile sur le sol, une diminution de la performance des vérins et des bruits inhabituels lors du fonctionnement.

Comment nettoyer les filtres à air ?

Retirez le filtre à air et utilisez de l'air comprimé pour souffler la poussière. Remplacez le filtre si nécessaire.

À quelle fréquence dois-je effectuer l'entretien préventif ?

Il est recommandé de réaliser un entretien préventif tous les 500 heures d'utilisation ou au moins une fois par an, selon l'utilisation.

Que faire si l'écran de contrôle ne fonctionne pas ?

Vérifiez les connexions électriques et assurez-vous qu'il n'y a pas de fusibles grillés. Si le problème persiste, contactez un technicien agréé.

Comment remplacer une chenille usée ?

Pour remplacer une chenille, soulevez la machine, retirez les boulons de fixation de la chenille usée, installez la nouvelle chenille et serrez les boulons.

Où trouver le manuel d'utilisation du HYUNDAI R800LC-7A ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de Hyundai Construction Equipment ou contacté via leur service client.

MODE D'EMPLOI R800LC-7A HYUNDAI

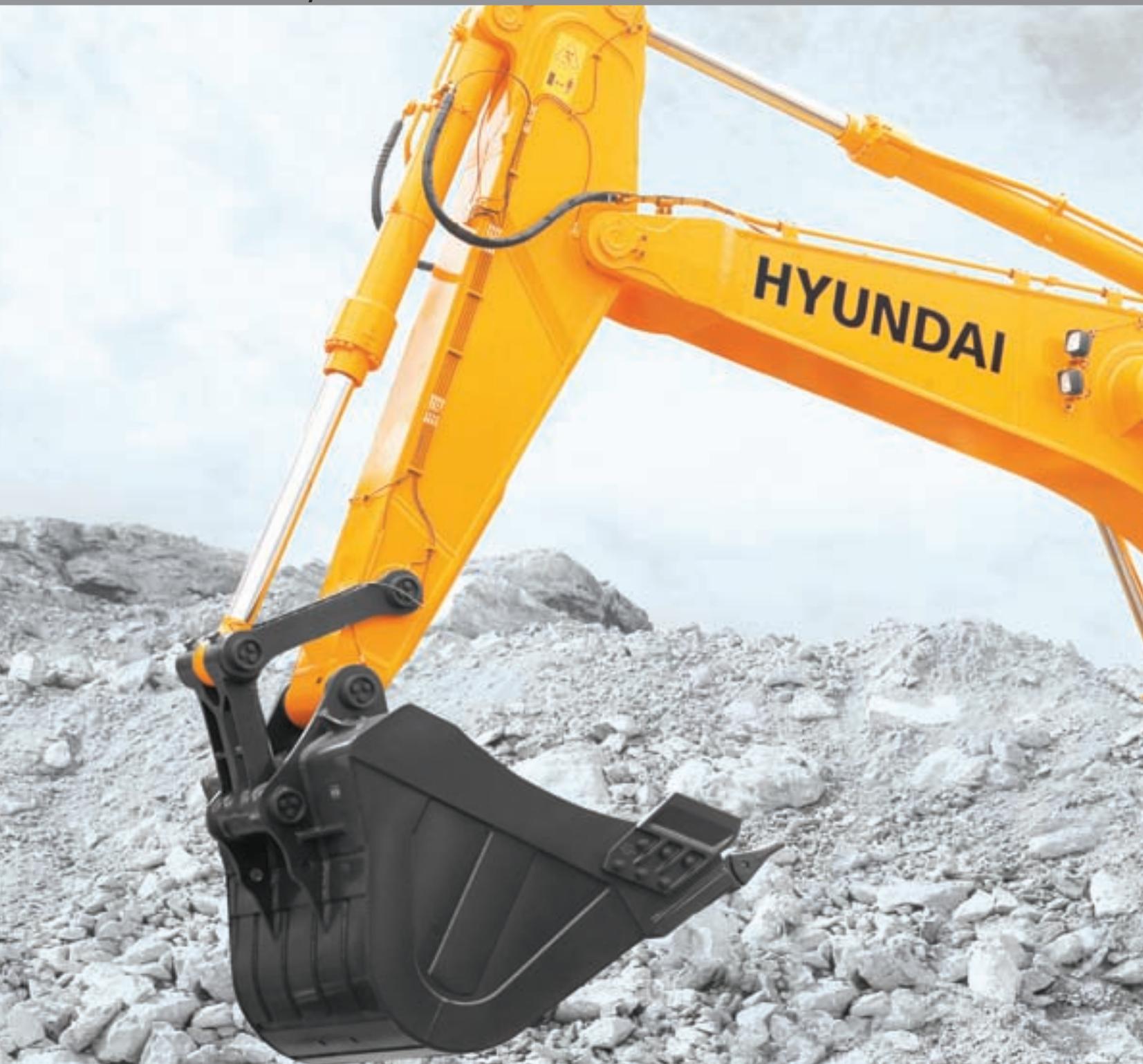

EXCAVATRICE CHENILLEE Equipée du moteur Tier 3

800LC-7A / 800-7A FS

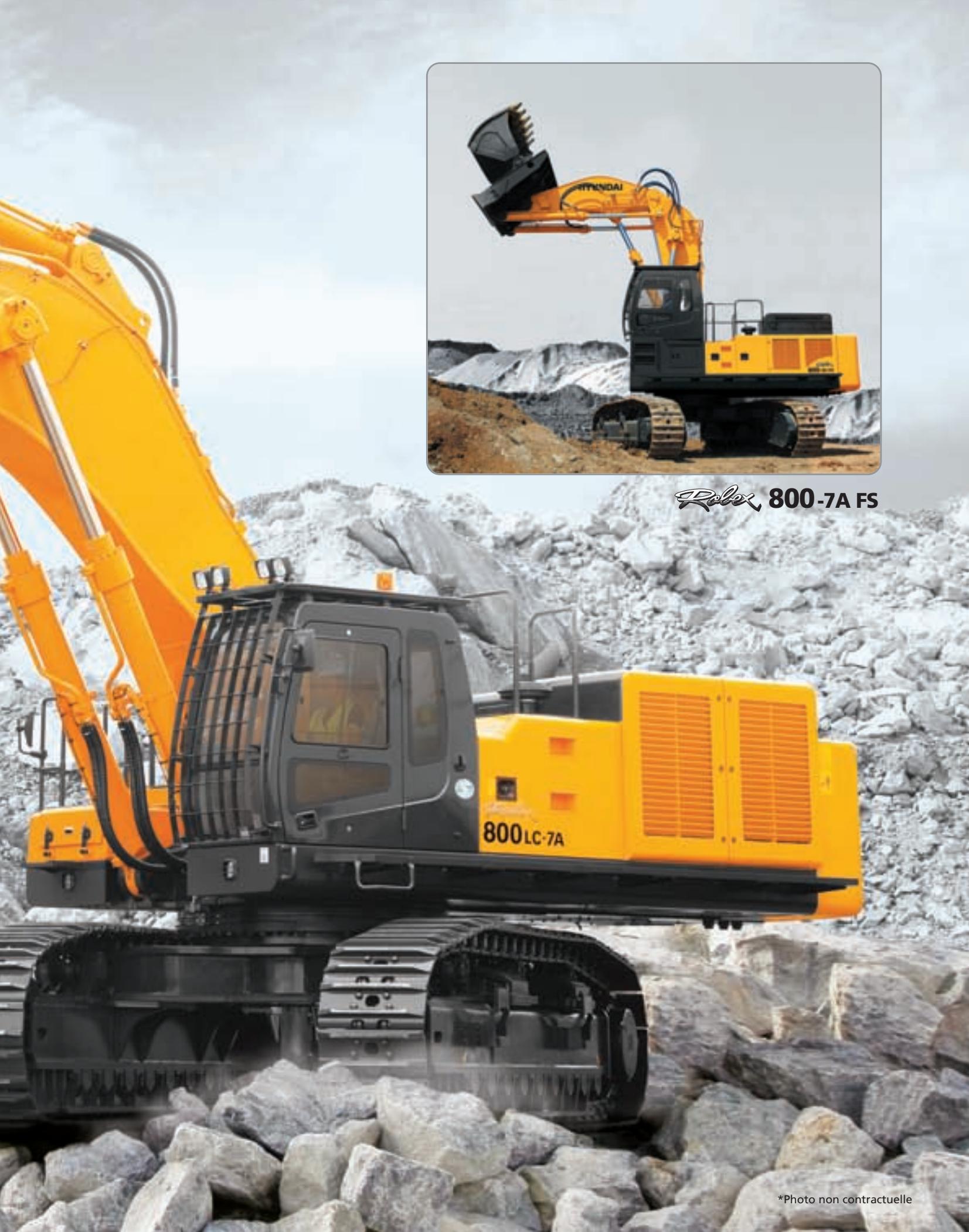

Conçu pour une puissance, des performances et une fiabilité maximales.

Un nouveau chapitre vient de s'ouvrir dans les équipements de construction. Pour que le reve devienne réalité.

Relax 800-7A FS

*Photo non contractuelle

Le comport de l'utilisateur au premier plan. La cabine spacieuse dépasse les normes industrielles usuelles.

Technologie de modélisation de cabine

Visibilité

• Une visibilité encore plus étendue, pour une utilisation plus sure et plus efficace.

Excellente ventilation

• La ventilation a été améliorée par l'ajout d'un plus grand système d'alimentation d'air frais et d'un débit d'air supplémentaire dans la cabine.
• Le pare-brise et les vitres laterales coulissantes améliorent la ventilation.

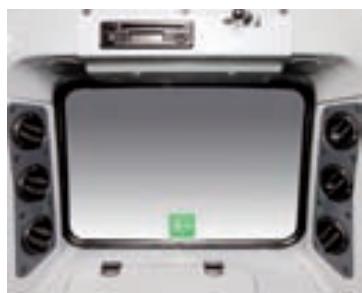

• Un grand toit ouvrant offre une visibilité vers le haut et une ventilation supplémentaire.

Environnement de travail comfortable

• Les leviers de commande et le siège sont régibles pour offrir un comfort maximal à l'opérateur.
• Le siège est entièrement régliable pour une position de travail optimale, réduisant la fatigue de l'opérateur.
• Les consoles coulissant vers l'avant et l'arrête pour uneudailliee accessibilite.
• Les commandes à pression proportionnelle réduisent les efforts inutiles tout en assurant un travail précis.
• Les grandes vitres offrent une excellente visibilité dans toutes les directions.

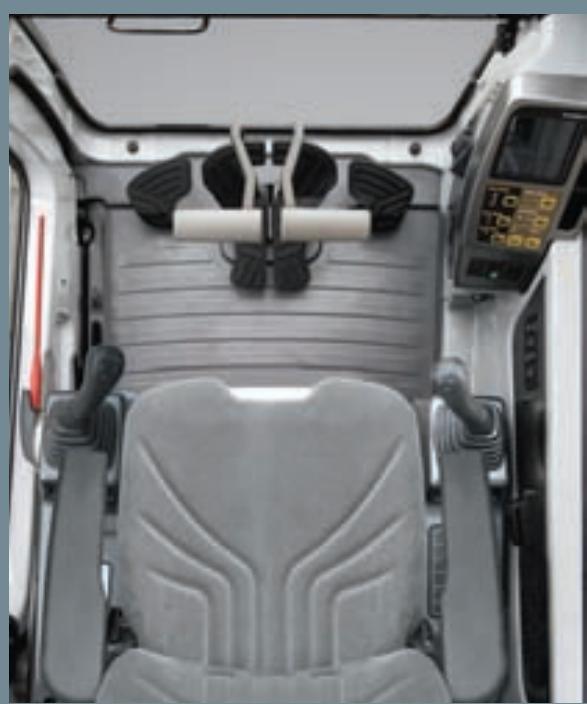

Conception peu bruyante

• La série 7A Robex a été consque pour minimiser le niveau sonore.
• Les ingénieurs de Hyundai ont consenti d'importants efforts pour réduire au maximum les niveaux de bruit interieur et extérieur.
• Le niveau sonore dans la cabine a encore ete reduit en ameliorant les joints de porte de la cabine et du compartment moteur.
• Un compartmentement moteur isolé, complenant un isolant sonore, réduit également les bruits.

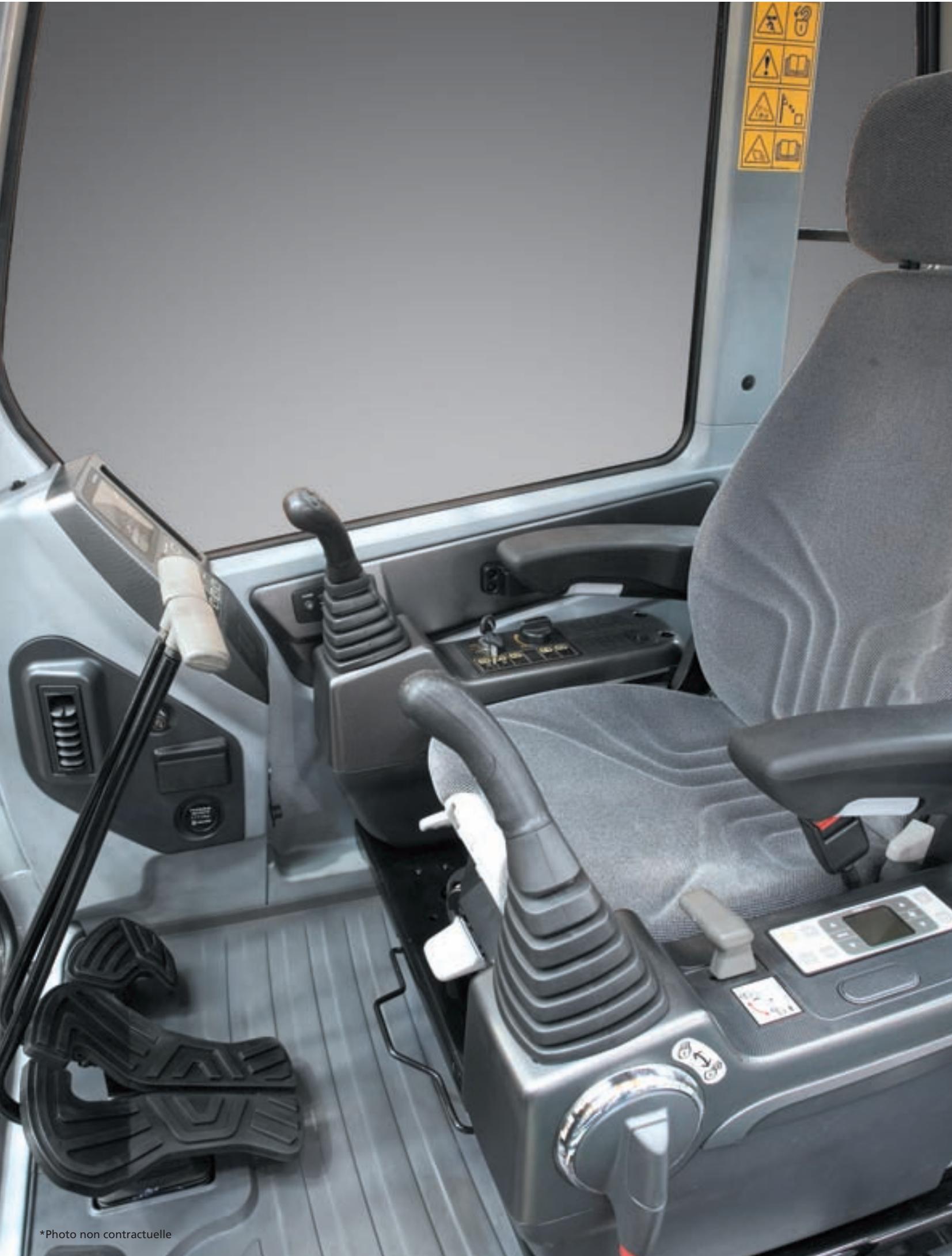

1 Espace de travail tout comport

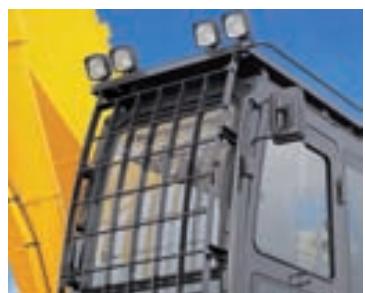

2 Système FOPS (structure de protection contre les chutes d'objets)
Système FOG (Grille de protection contre les chutes d'objets)
3 Sélecteur à cadran pour le régime moteur / Interrupteur à clé

Radio / Lecteur USB avec télécommande

*Photo non contractuelle

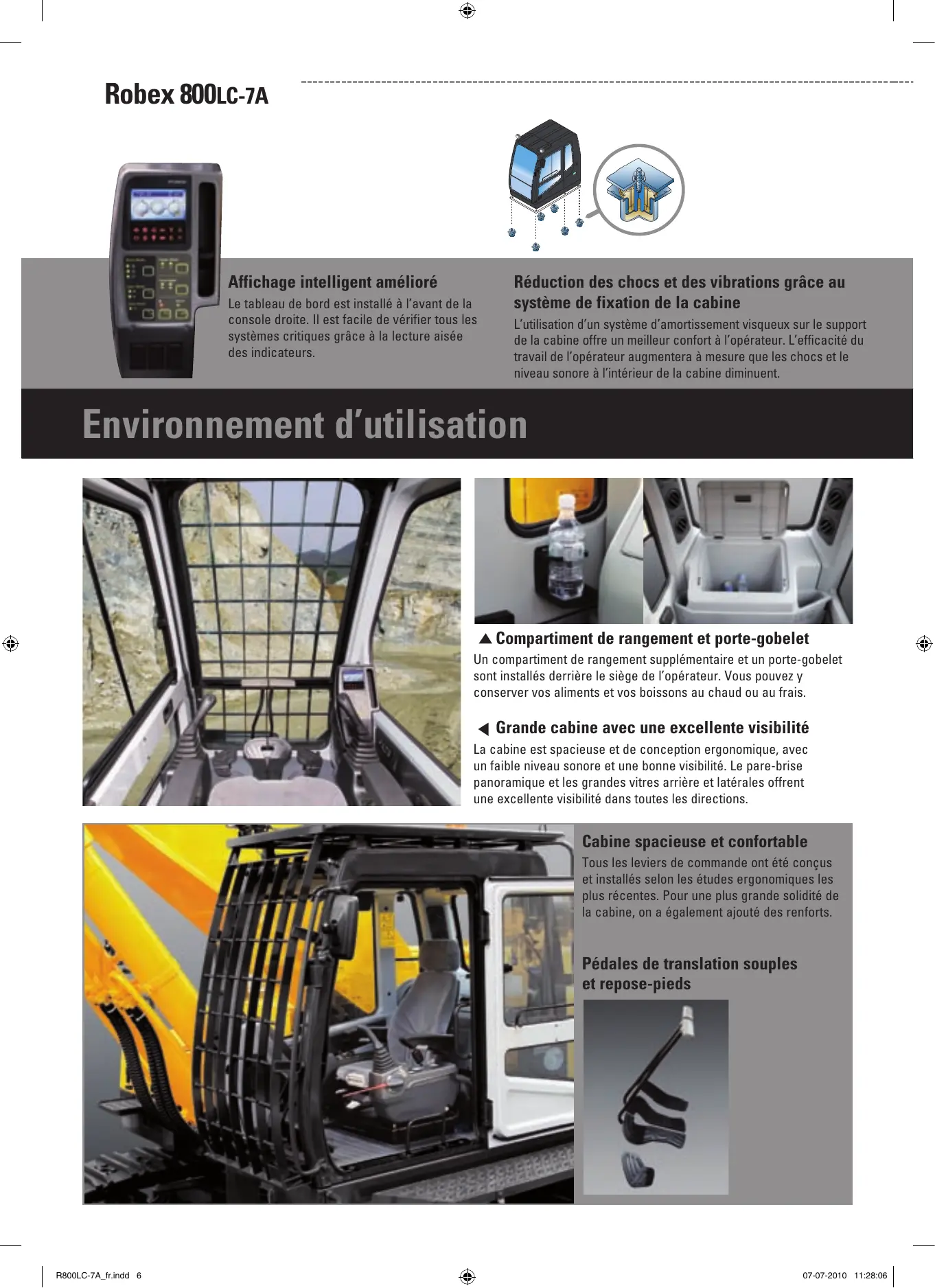

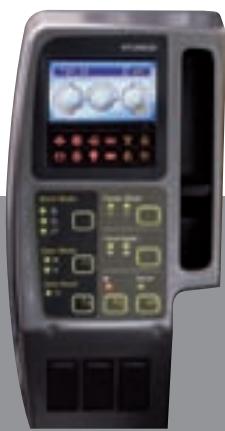

Affichage intelligent amélioré

Le tableau de bord est installé à l'avant de la console droite. Il est facile de vérifier tous les systèmes critiques grâce à la lecture aisée des indicateurs.

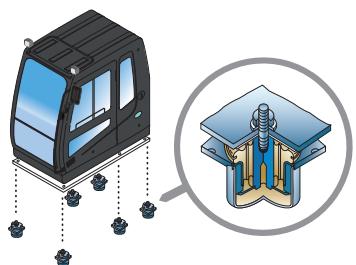

Réduction des chocs et des vibrations grâce au système de fixation de la cabine

L'utilisation d'un système d'amortissement visqueux sur le support de la cabine offre un meilleur comport à l'opérateur. L'efficacité du travail de l'opérateur augmentera à mesure que les chocs et le niveau sonore à l'intérieur de la cabine diminuent.

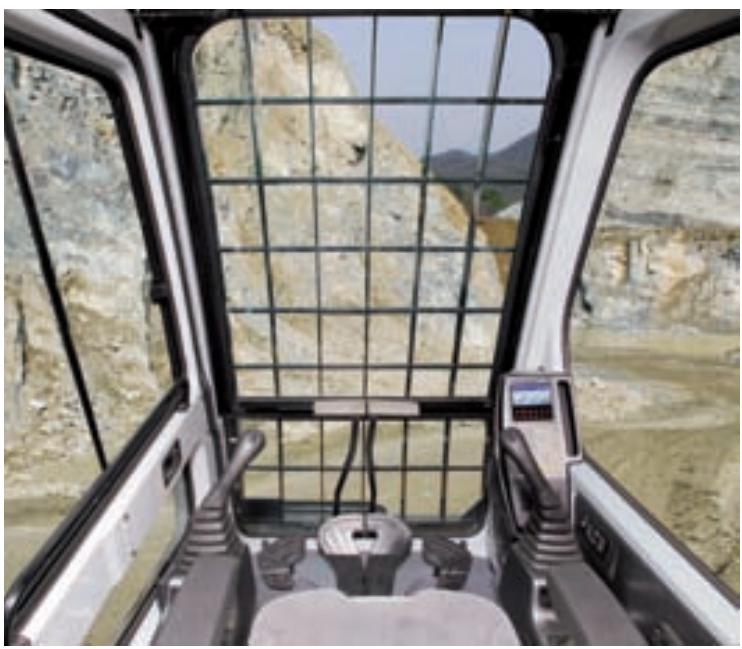

Environnement d'utilisation

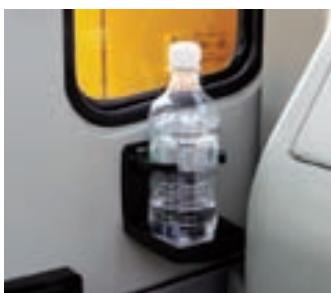

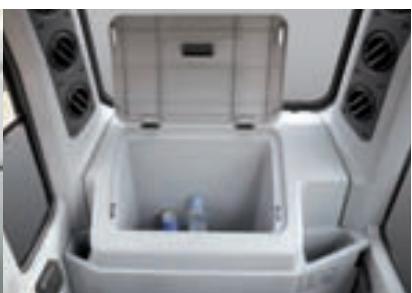

Compartiment de rangement et porte-gobelet

Un compartment de rangement supplémentaire et un porte-gobelet sont installés derrière le siège de l'opérateur. Vous pouvez y conserver vos alimentés et vos boissons au chaud ou au frais.

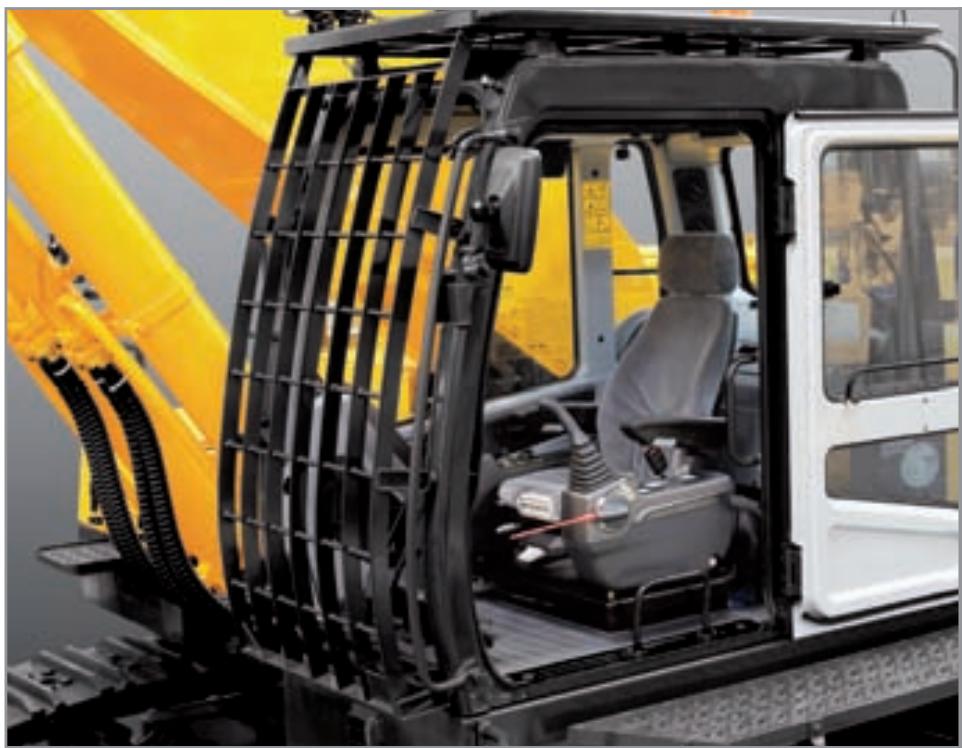

Grande cabine avec une excellente visibilité

La cabine est spacieuse et de conception ergonomique, avec un faible niveau sonore et une bonne visibilité. Le pare-brise panoramicique et les grandes vitres arrêté et laterales offrent une excellente visibilité dans toutes les directions.

Cabine spacieuse etcomfortable

Tous les leviers de commande ont ete concus et installes selon les etudes ergonomiques les plus recentes. Pour une plus grande solidite de la cabine, on a egalement ajoute des renforts.

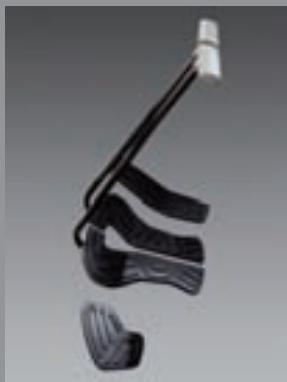

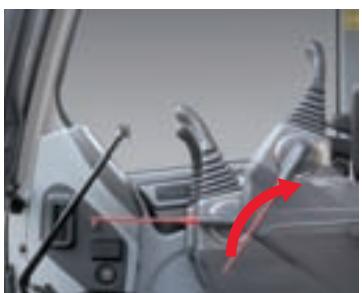

Pédales de translation souples et repose-pieds

Protection maximal

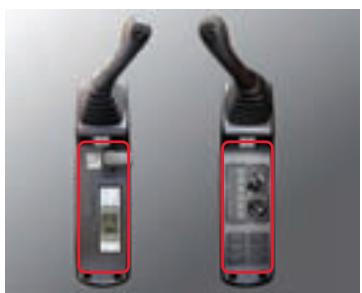

Manettes très sensibles et accès aisé

Les nouvelles poignées de levier pour un contrôle prévis ont été équipées de plusieurs commutateurs.

Gauge

• Augmentation de puissance
• Bouton-pousoir de décalération
  Option
• Klaxon
• Option / Dummy

Tableaux de commande d'accès facile

Les interrupteurs et autres commandes essentielles se trouvent à proximé de l'opérateur. Cela permet de réduire les mouvements de l'opérateur, améliorant ainsi les commandes tout en réduisant la fatigue de l'opérateur.

Sortie de secours par la vitre arriere

La vitre arrière est conçue pour que l'opérateur puisse sortir de l'engin en toute sécurité en cas d'urgence.

Essuie-glace relevable et Projecteurs sur la cabine

L'essuie-glace relevable a eté perfectionné pour uneonneillee visibilité à l'avant. Lesprojecteurs situés sur la cabineaugmentetla securite eneclairant largement les alentoursde I'engin en cas de travail delnuit.(en option)

Les meilleures conditions de travail dans un environnement agreable

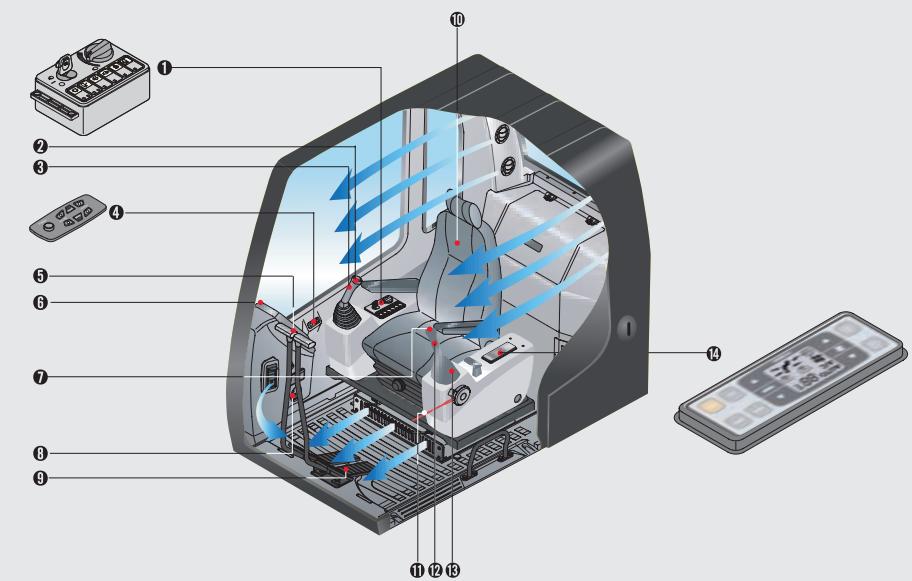

1 Panneau de commande centralisé
Klaxon
Option
4 Telecommande radio
5 Levier de déplacement
Groupe
7 Bouton de decélération
Compteur horsaire
9 Pédale de déplacement
10 Siège à suspension entièrement régliable
1 Levier de sécurité
12 Bouton Augmentation de puissance
13 Manette de commande
14 Climatisation et contrôleur de chauffage

Prévention de surchauffe du moteur automatique

Si la température du liquide de refroidissement du moteur est trop élevé, le dispositif de commande CPU diminue le régime du moteur pour le refroidir.

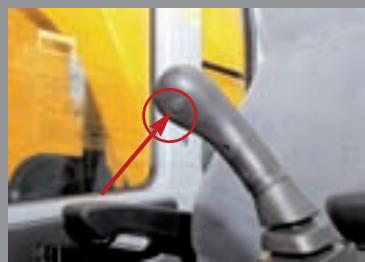

Système anti-redémarrage

Le nouveau système protège le démarreur contre un redémarrage lorsque le moteur tourne, même si l'opérateur actione accidentellement la clé de contact.

Système de commande d'augmentation de puissance

Lorsque le système d'augmentation de puissance est activé, la puissance d'attaque augmente d'environ 10% . Cela est particulièrement utile lorsqu'une puissance supplémentaire est-temporairement nécessaire, par exemple lors de l'excavation de terre dure et de roches.

Système de réchauffage automatique

Une fois le moteur démarré, si la température du liquide de refroidissement du moteur est faible, le contrôleur de l'UC augmente automatiquement la vitesse du moteur et le débit de la pompe pour réchauffer le moteur plus efficacement.

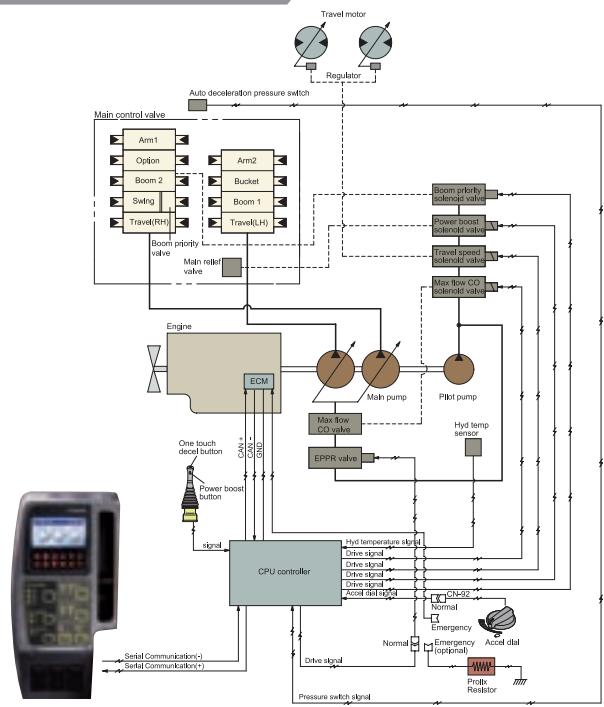

Système hydraulique perfectionné

SYSTEME CAPO AVANCE

Le système CAPO (Computer Aided Power Optimization: optimisation de puissance assistee par ordinateur) maintain la puissance du moteur et de la pompe à un niveau optimal. Les sélections de modes sont conçues pour diverses charges de travail et pourMAINER de bonnes prestations tout en réduisant la consommation de carburant. Les caractéristiques telles que la décelération automatique et l'augmentation de puissance sont comprises dans le système. Le système contrôle le régime du moteur, la température du liquide de refroidissement et la température de l'huile hydraulique. Le système comprend des possibités d'autodiagnostic, qui affichent des codes d'erreur sur le panneau combiné.

NOUVEAU SYSTEME DE COMMANDE DE MODE

MODEPUISSANCE

Mode H: puissance elevée Mode S: puissance standard

2 MODE DE TRAVAIL

Travaux durs

Travaux généraux

Marteau

3 MODE UTILISATEUR

Mode M: Puissance maximale

Mode U: Mémorisation des préférences de puissance

de l'utilisateur

Système de décelération automatique

Lorsque les commandes ne sont pas sollicité pendant plus de 4 secondes, le dispositif de contrôle CPU envoie l'ordre

à l'actionneur d'accélérateur de réduire le régime du moteur à 1000 t/min. Cela diminue la consommation de carburant et réduit les niveaux sonores dans la cabine.

Système de coupure de début max.

Pour des commandes précises et des travaux de finition, le système de coupure de début max réduit le début de la pompe, permettant ainsi de travailler en douceur.

Système d'auto-diagnostic

Le dispositif de contrôle CPU diagnosticque les problèmes dans le système CAPO provoqués par un dysfonctionnement hydraulique ou électrique et les affiche à l'écran LCD du panneau combiné sous la forme de codes d'erreur. Ce dispositif de contrôle peut identifier 48 types distincts d'erreurs. Les informations de cet appeareil, telles que le régime moteur, la pression de la pompe principale, la tension de la batterie, la température hydraulique et le statut de tous les commuteurs électriques fournir à l'opérateur l'état exact de cette machine. Cet instrument permet un diagnosticque rapide en cas de panne.

Système de bouton-poussoir de décalération

Lorsque vous appuyez sur le bouton-pousoir de décalération, le dispositif de contrôle CPU commande l'actionneur d'accélération pour réduire le régime du moteur. Et lorsque vous appuyez à nouveau sur le bouton-pousoir de décalération, le moteur revient au régime précédent.

Système de commande de début de la pompe

En position neutre, le débit de la pompe est réduit au minimum pour éliminer les pertes de puissance. En cours d'utilisation, Le départ maximum de la pompe est fourni par l'actionneur pour augmenter la vitesse. En cas de mouvement du levier de commande, le débit de la pompe est régle automatiquement et la vitesse de l'actionneur peut être commandée proportionnellement.

Système de maintain du balancier et de la flèche

Les soupapes de retenue de la vanne de commande principale empêchent le balancier et la flèche de descendre lorsqu'ils restent un long moment en position neutre.

Système de régénération de début du balancier

La soupape de régénération de débit du balancier assure un fonctionnement du balancier tout en douceur, sans cavitations.

Amortisseur hydraulique dans la pédale de translation

Amélioration des sensations et maitrise de la translation à l'aide de dispositif de réduction des chocs.

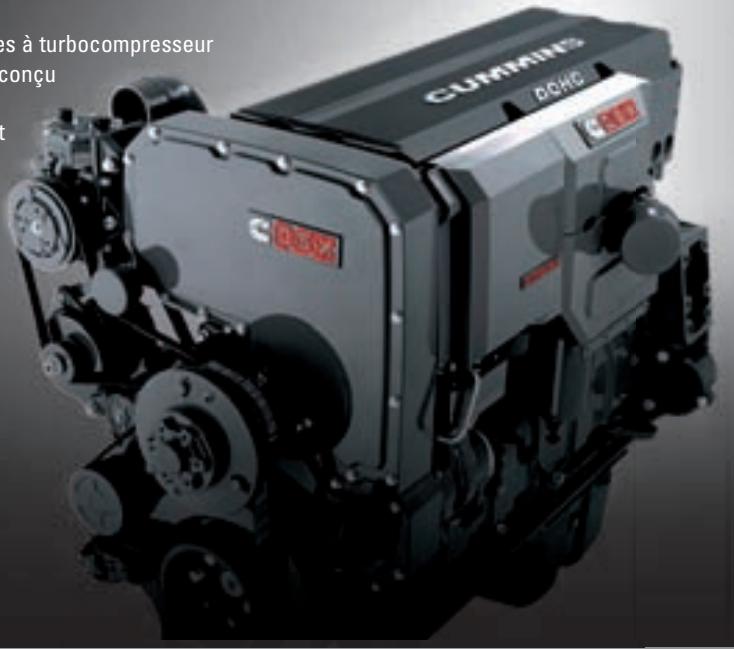

Moteur CUMMINS QSX15

Le moteur six cylindres à turbocompresseur

et refroidipar air est concu

pour la puissance, la

fiabilité, l'économie et

les faibles émissions.

Cemoteur est

conformé aux

normes d'émission

Tier III.

La reférence en matière de puissance, d'efficacité et de propre

La référence en matière de puissance, d'efficacité et de propreté.

Le moteur QSX15, avec ses deux arbres à cames en tête, offre des performances supérieures.

Le premier arbre à cames commande une injection

à pres de 2000 bars (30 000 psi) qui permet une

combustion plus puissant et plus propre. Le

second arbre à cames commande les soupapes

d'admission et d'échéppement. Il est en outre doté

d'un jeu de cames spécifique, destiné à l'activation du frein moteur (Intebrake TM

en option), dont la puissance atteint les 400 CV

(298 kW). Les éléments actifs de la cylindrée ont

été renforcés afin d'allonger la durée de vie des

cylindrées de 40% . Le turbocompresseur produit

une puissance maximale à haut régime, sans

surcharge, et assure un débit d'air accru à bas

égime, garantissant une excellente réactivité.

Performances supérieures

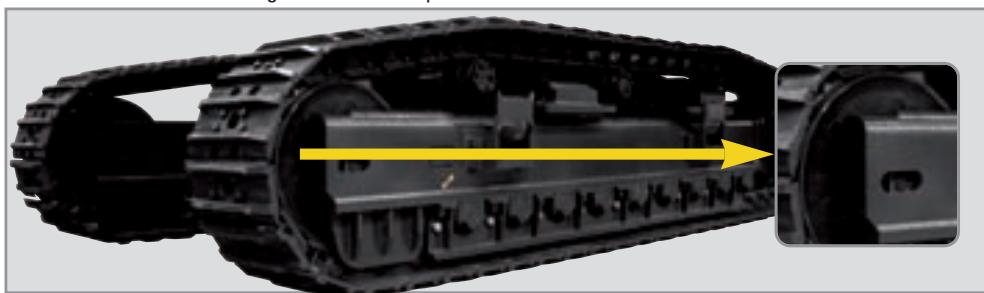

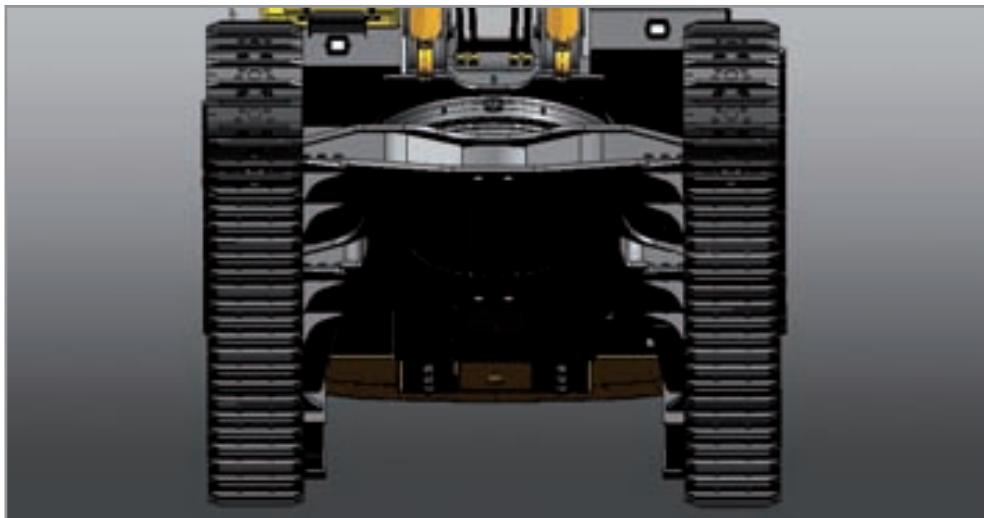

Chassis inférieur stable et solide

Le chassis renforcé est entièrement soude avec des pieces en acier caractérisées par une grande solidité et une faible tension. Il garantit la sécurité et la résistance face à l'impact extérieur lors de la conduite sur sol rugieux et lors de travaux sur sites humides. L'utilisation de galet supérieurs et inférieurs et de protections de chenille hautement durables assure un transfert ajustat de la machine sur tous les terrains. Le long chassis inférieur comprend des composants style excavatrice pour travaux lourds. Un chassis central en X est intégralement soude pour une solidité et une durabilité maximales.

Guides de chenilles et tension de chenille

Le robuste guide de proteeur des chaînes Maintiennent les patins de chenilles en place. Le réglage des chenilles se fait aisément grâce aux tendeurs à cylindre graisseur et aux ressorts amortisseurs. (Guide chenille complet: option)

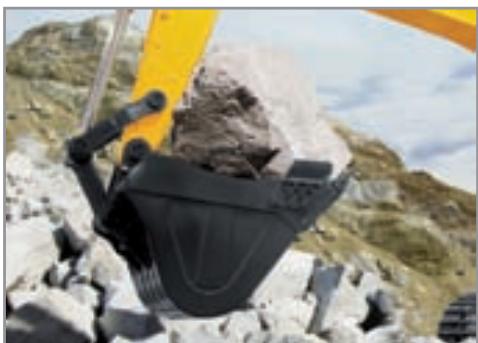

Godet articulation de godet renforcés

Pour éviter toute usure excessive des axes et bagues, des joints ont été utilisés. La liaison du godet comprend des caractéristiques haute durabilité et anti-usure. Plaques de renfort supplémentaires soudées sur la section du bord de coupe. Acier plus épais et plaque latérale supplémentaires mis en place pour consolider le godet.

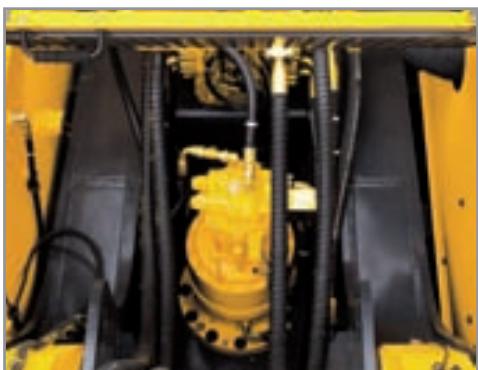

Commande de rotation puissant et plus précise

Des caractéristiques améliorées d'amortissement des chocs font de la rotation une action précise et sans à-coup.

Des portes entièrement ouvrable et l'utilisation d'une clé principale offrent un accès aisé pour l'entretien.

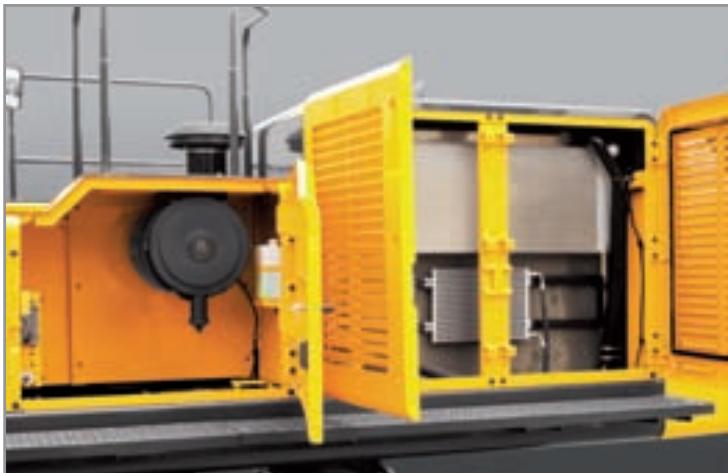

Fiabilité et maintenance

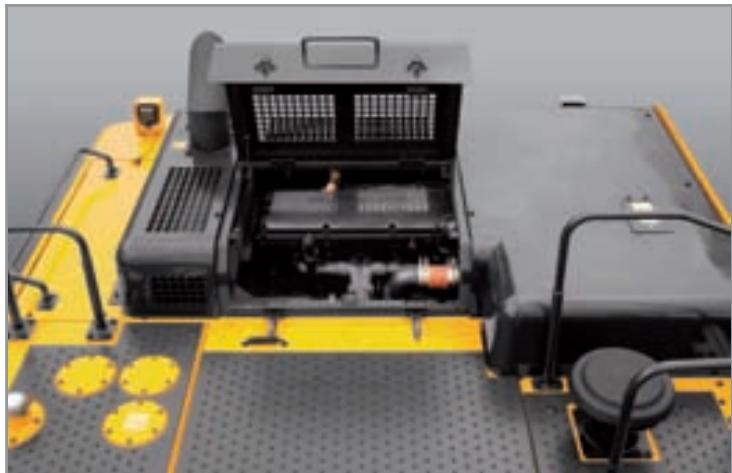

Capot létal à ouverture gauche et droite

L'accès facile aux composants vitaux offre une vue parfaitement dégagée des composants, ce qui facilitite l'entretien et les réparations.

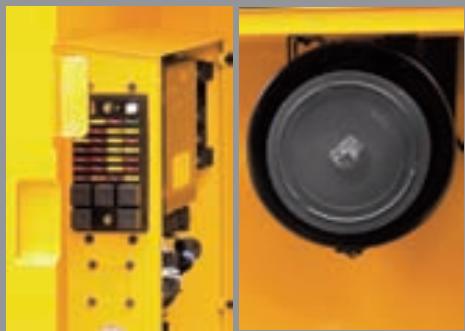

Composants moteur faciles à entretenir

Un système de refroidissement et de préchauffage sont prévue pour une utilisation optimale et immédiate, et garantir de la sorte une plus longue durée de vie pour le moteur et les composants hydrauliques. L'entretien du moteur et du circuit hydraulique est considérablement simplifié grâce à l'accessibilité totale.

Boitier de commande électrique et filtré à air facile à replacer centralisés

Le boitier de commande électric et le filtre à air sont centralisés dans un seul et même compartment pour faciliter l'entretien.

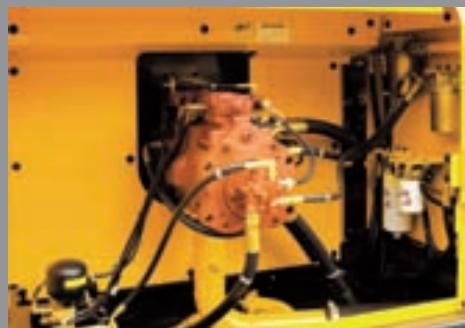

Pompe hydraulique avec rentabilité accrue

La capacité de sortie des pompes a ete augmentee.

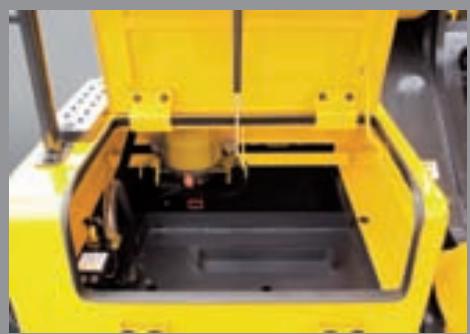

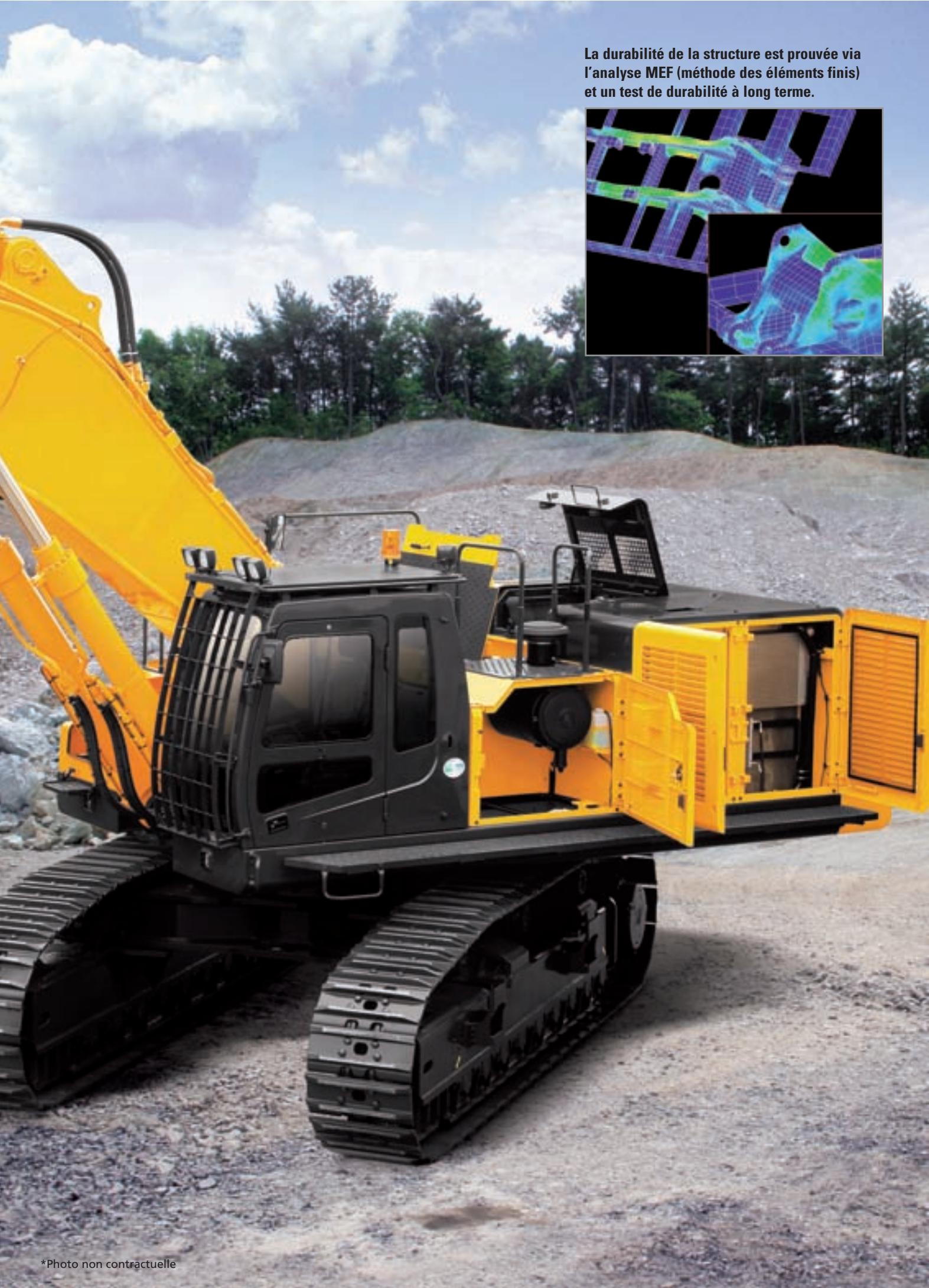

Grand coffre à outils constituent un espace de rangement supplémentaire

Moteur

Modèle	Cummins QSX 15
Type	Moteur diesel à 4 temps, 6 cylindres en ligne, injection directe, avec turbocompresseur et refroidi par air, faibles émissions

Puisssance nominale au volant

SAE	J1995 (brute)	kW (CV)	510 (380) / 1800 tpm
	J1349 (nette)		490 (366) / 1800 tpm
DIN	627 1/1 (brute)	kW (CV)	517 (380) / 1800 tpm
	627 1/1 (nette)		497 (366) / 1800 tpm
Couple max.			241.1 Nm (1,744 lbf ft) / 1400 tpm
Alésage x course			137 mm x 169 mm (5.39" x 6.65")
Cylindrée			15000 cc (915 cu in)
Batteries			4 x 12 V x 160 AH
Démarreur			24 V - 9,0 kw
Alternateur			24 V - 100 A

Système hydraulique

Pompe principale
Type	Pompès à débit variable, à pistons axiaux, montées en tandem
Débit max.	2 x 504 £/min (133.1 US gpm / 110.9 UK gpm)
Pompe pilotage	Pompe à engrenages

Système de pompè à capteur transversal et économisant le carburant

Moteurs hydrauliques
Translation	Moteur à piston axiaux à deux vitesse avec soupape de frein et frein de stationnement
Rotation	Moteur à piston axiaux avec frein automatique

Réglage de la soupape de déchar

Circuits de travail	33,0 MPa (4,690 psi)
Translation	35,0 MPa (4980 psi)
Augmentation de puissance (flèche, balancier, godet)	36,0 MPa (5120 psi)
Circuit de rotation	29,0 MPa (4120 psi)
Circuit de pilotage	4,0 MPa (569 psi)
Soupape de sécurité	Installé

Vérins hydrauliques

N° de vérins alésage x course	Flèche : 2-200 x 1892 mm
	Balancier : 1-215 x 2250 mm
	Godet (A) : 1-200 x 1593 mm
	Godet (B) : 1-215 x 1593 mm

• Godet (A): Flèche (8050 mm / 8200 mm) + Balancier (3400 mm / 3600 mm)
  Godet (B): Flèche (7200 mm) + Balancier (2950 mm)

Translation et freins

Méthode de translation	Enticipation hydrostatique
Moteur de translation	Moteur à pistons axiaux
Système de réduction	Train planétaire à trois étages
Traction max. barre de tirage	59300 kgf (130,730 lbf)
Vitesse de translation max. (élevée) / (basse)	4,0 km/hr (2.5 mph) / 2,6 km/hr (1.6 mph)
Aptitude en côte	35° (70 %)
Frein de stationnement	Humide, multi-disque

Pilotage

Des manettes opérées par pression pilote et des pédales avec levier détachable garantissant un fonctionnement aisé et sans fatigue.

Contrôle pilote	Deux manettes avec un levier de sécurité (Gauge): rotation et balancier, (droite): flèche et godet (ISO)
Translation et direction	Deux leviers avec pédales
Régime moteur	Electrique, molette d'accéléateur
Feux	Deuxieux installés sur la flèche, un sous la batterie

Système de rotation

Moteur de rotation	Moteur à piston axiaux
Système de rotation	Train planétaire à trois étages
Graissage du roulement de rotation	Bain de graisse
Frein de rotation	Humide, multi-disque
Vitesse de rotation	6,5 tpm

Contenances du liquide de refroidissement et des lubrifiants

(remplissage)	litre	Gallon américain	Gallon brannique
Réserveur de carburant	940	248	206
Liquide de refroidissement du moteur	59	15.6	13
Huile moteur	43.5	11.5	9.5
Réduction de rotation (chaque côte) x2	6.0	1.6	1.3
Réduction finale translation (chaque côte) x2	25	6.6	5.5
Circuit hydraulique (réservoir compris)	800	211	175.6
Réserveur hydraulique	450	119	99

Train de roulement

Le chassin central en X est intégralement soude avec un chassin de chenille à section en caisson renforcée. Le chassin comprend des galets lubriifiés, des ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaîne de chenille avec patins à triple nervure.

Description	R800LC-7A	R800-7A FS
Châssis central	Châssis central en X
Chaînes	Type caisson pentagonal
Nombre de patins de chaque côte	51	48
Nombre de galets supérieurs de chaque côte	3	3
Nombre de galets inférieurs de chaque côte	9	8
Nombre de guides de chenille de chaque côte	2	2

Poids en ordre de marche (approximatif)

Le poids en ordre de marche, incluant flèche de 7200 mm (23' 7"); balancier de 2950 mm (9' 8"); godet rétro-arrête de 4,53 m³ (5.93 yd³) lubricant, liquide de refroidissement, réservoir de carburant plein, réservoir hydraulique plein et l'équipment standard. hydraulic tank and the standard equipment.

Poids du composant principal

Structure supérieure	37510 kg (82,700 lb)
Contrepoids	12500 kg (27,560 lb)
Flèche (avec vérin de balancier)	7690 kg (16,954 lb)

R800LC-7A

Patins		Poids en ordre de marche	Pression au sol
Type	Largeur mm (in)	kg (lb)kgf/cm2(psi)
Double nervure	*700 (28)	82320 (181,480)	1,07 (15.22)
	800 (32)	83060 (183,110)	0,94 (13.37)
	900 (35)	83790 (184,720)	0,85 (12.09)

R800-7A FS

Patins		Poids en ordre de marche	Pression au sol
Type	Largeur mm (in)	kg (lb)	kgf/cm2(psi)
Double nervure	*700 (28)	86500 (190,700)	1,21 (17.21)
	800 (32)	87240 (192,330)	1,07 (15.22)
	900 (35)	87970 (193,940)	0,96 (13.65)

*Equipment standard

Profil SAE m3(yd3)

1,65 (2.16)

2,56 (3.35)

3,40 (4.45)

*4,53 (5.93) 4,80 (6.28)

5,10 (6.67)

◎ 3,40 (4.45)

■ 4,04 (5.28)

Capacité m³ (yd³)		Largeur mm (in)		Poids kg (lb)	Recommendation mm(ft.in)
					Flèche	*7200 (23' 7")	8050 (26' 5")	8200 (26' 11")	10500 (34' 5")	11300 (37' 1")
Profil SAE	Profil CECE	Sans couteaux latéraux	Avec couteaux latéraux		Bras	*2950 (9' 8")	3400 (11' 2")	3600 (11' 8")	6500 (21' 4")	8000 (26' 3")
1,65 (2.16)	1,48 (1.94)	1140 (44.9")	1290 (50.8")	1520 (3,350)	-		-	-	■	▲
2,56 (3.35)	2,27 (2.97)	1635 (64.4")	1785 (70.3")	1870 (4,120)	-		-	-	▲	-
3,40 (4.45)	3,00 (3.92)	1615 (63.6")	1775 (69.9")	3550 (7,830)	●		●	■	-	-
*4,53 (5.93)	3,95 (5.17)	2040 (80.3")	2200 (86.6")	4190 (9,240)	■		▲	▲	-	-
4,80 (6.28)	4,19 (5.48)	2135 (84.1")	2295 (90.4")	4305 (9,490)	▲		-	-	-	-
5,10 (6.67)	4,44 (5.81)	2245 (88.4")	2405 (94.7")	4550 (10,030)	▲		-	-	-	-
⓸3,40 (4.45)	3,00 (3.92)	1635 (64.4")	-	3750 (8,270)	●		■	■	-	-
⓺4,04 (5.28)	3,48 (4.55)	2040 (80.3")	-	3870 (8,530)	■		■	▲	-	-

• : Godet pelle rétrocaveuse standard
  :Godetàroches-travauxlourds
  :Travaux lourds

: D'application pour des matériaux d'une densité 2000kg / m^3 ou moins

: D'application pour des matériaux d'une densité 1600~kg / m^3 ou moins

: D'application pour des matériaux d'une densité 1100~kg / m^3 ou moins

Balancier

La flèche et le balancier sont à section en caisson, entièrement soudés et à faible tension. Des flèches de 7200 mm (23' 7"), 8050 mm (26' 5"), 8200 mm (26' 11"), 10500 mm (34' 5"), 11300 mm (37' 1") et des balanciers de 2950 mm (9' 8"), 3400 mm (11' 2"), 3600 mm (11' 8"), 6500 mm (21' 4"), 8000 mm (26' 3") sont disponibles. Les godets Hyundaiai sont en acier à faible tension et entièrement soudés.

2950 mm (9' 8")

3400 mm (11' 2")

3600 mm (11' 8")

6500 mm (21' 4")

8000 mm (26' 3")

Force d'excavation

Flèche	Longueur	mm (ft.in)	* 7200 (23' 7")	8050 (26' 5")	8200 (26' 11")	10500 (34' 5")	11300 (37' 1")
	Poids	kg (lb)	6370 (14,043)	7020 (15,476)	7480 (16,491)	7300 (16,090)	7500 (16,530)
Bras	Longueur	mm (ft.in)	* 2950 (9' 8")	3400 (11' 2")	3600 (11' 8")	6500 (21' 4")	8000 (26' 3")
	Poids	kg (lb)	2910 (6,420)	3070 (6,770)	3290 (7,250)	3600 (7,940)	3850 (8,490)
Force d'excavation du godet	SAE	kN	388,3 [423,6]	336,4 [367,0]	336,4 [367,0]	248,0	248,0
		kgf	39600 [43200]	34300 [37420]	34300 [37420]	25290	25290
		lbf	87300 [95240]	75620 [82500]	75620 [82500]	55750	55750
	ISO	kN	443,3 [483,6]	384,4 [419,3]	384,4 [419,3]	291,1	291,1
		kgf	45200 [49310]	39200 [42760]	39200 [42760]	29680	29680
		lbf	99650 [108710]	86420 [94270]	86420 [94270]	65430	65430
Force d'excavation du bras	SAE	kN	318,7 [347,7]	292,2 [318,8]	282,4 [308,1]	181,4	153,5
		kgf	32500 [35460]	29800 [32510]	28800 [31420]	18500	15650
		lbf	71650 [78180]	65670 [71670]	63490 [69270]	40790	34500
	ISO	kN	333,4 [363,7]	305,0 [332,7]	294,2 [321,0]	186,1	156,9
		kgf	34000 [37090]	31100 [33930]	30000 [32730]	18980	16000
		lbf	74960 [81770]	68560 [74800]	66140 [72160]	41840	35270

Note: Poids du balancier y compris l'articulation et le verin de godet.
* Balancier standard
[ ]: Augmentation de puissance

mm (ft·in)
mm (ft·in)

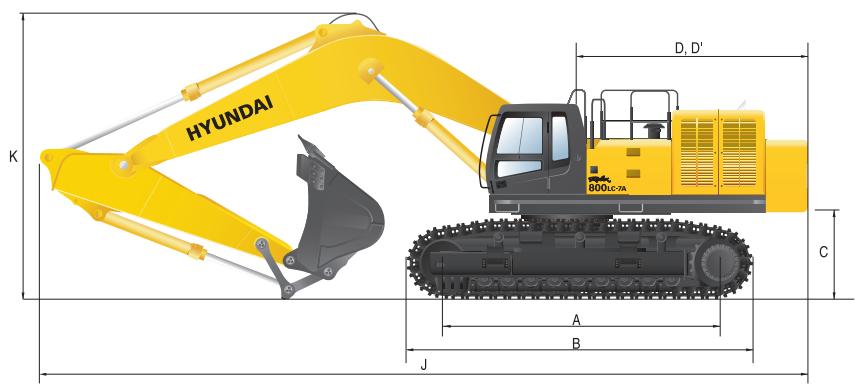

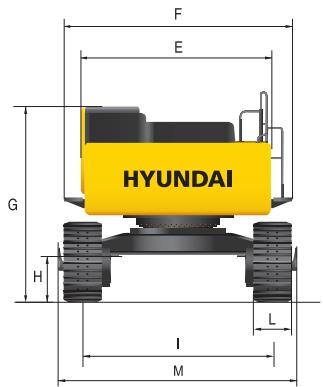

Description		R800LC-7A
A	Empattement	5030 (16' 6")
B	Longueur hors tout de l'ex cavatrice	6335 (20' 9")
C	Garde au sol du contrepoids	1570 (5' 2")
D	Rayon de rotation à l'arrière	4315 (14' 2")
D'	Longueur de l'extrémité arrière	4200 (13' 9")
E	Largeur hors tout de la structure supérieure	3420 (11' 3")
F	Largeur globale (passerelle incluse)	4290 (14' 1")
G	Hauteur hors tout de la cabine	3830 (12' 7")
H	Garde au sol min.	880 (2' 11")
I	Voie (déployé/retracté)	3500 (11' 6") / 2780 (9' 11")

	Longueur flèche	*7200 (23' 7")	8050 (26' 5")	8200 (26' 11")	10500 (34' 5")	11300 (37' 1")
	Longueur du balancier	*2950 (9' 8")	3400 (11' 2")	3600 (11' 8")	6500 (21' 4")	8000 (26' 3")
J	Longueur hors tout	13100 (43' 0")	13950 (45' 9")	14110 (46' 4")	16120 (52' 11")	16500 (54' 2")
K	Hauteur hors tout de la flèche	5040 (16' 6")	5360 (17' 7")	5390 (17' 8")	5500 (18' 1")	7020 (23' 0")

L	Largeur patin de chenille		*700 (28)	800 (32)	900 (35)
M	Largeur hors tout	Déployé	4395 (14' 5")	4495 (14' 9")	4595 (15' 1")
		Rétracté	3675 (12' 1")	3775 (12' 5")	3885 (12' 9")

• Equipement standard

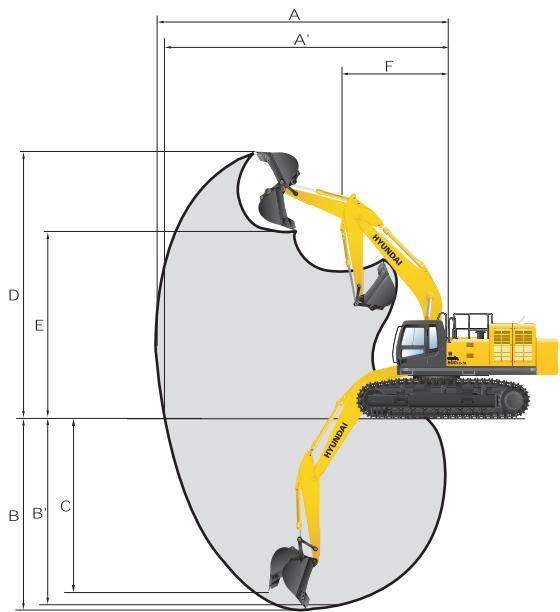

Rayons d'action R800LC-7A

mm (ft·in)

	Longueur fièche	*7200 (23' 7")	8050 (26' 5")	8200 (26' 11")	10500 (34' 5")	11300 (37' 1")
	Longueur du balancier	*2950 (9' 8")	3400 (11' 2")	3600 (11' 8")	6500 (21' 4")	8000 (26' 3")
A	Portée d'attaque max.	12250 (40' 2")	13420 (44' 0")	13670 (44' 10")	18470 (60' 7")	20720 (67' 12")
A'	Portée d'attaque max. au sol	11970 (39' 3")	13160 (43' 2")	13420 (44' 0")	18280 (59' 12")	20550 (67' 5")
B	Profondeur d'attaque max.	7240 (23' 9")	8450 (27' 9")	8750 (28' 8")	13040 (42' 9")	15090 (49' 6")
B'	Profondeur d'attaque max. (niveau 8')	7080 (23' 3")	8320 (27' 4")	8630 (28' 4")	12940 (42' 5")	15010 (49' 3")
C	Profondeur d'attaque max. pour murs verticaux	5670 (18' 7")	6190 (20' 4")	6170 (20' 3")	12190 (39' 12")	14320 (46' 12")
D	Hauteur d'attaque max.	11750 (38' 7")	11820 (38' 9")	11780 (38' 8")	15050 (49' 5")	16420 (53' 10")
E	Hauteur de déversement max.	7500 (24' 7")	7740 (25' 5")	7770 (25' 6")	11680 (38' 4")	12570 (41' 3")
F	Rayon de rotation min.	5120 (16' 10")	6000 (19' 8")	6080 (19' 11")	7620 (25' 0")	8080 (26' 6")

• Equipement standard

mm (ft·in)
mm (ft·in)

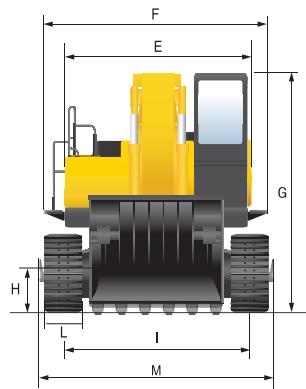

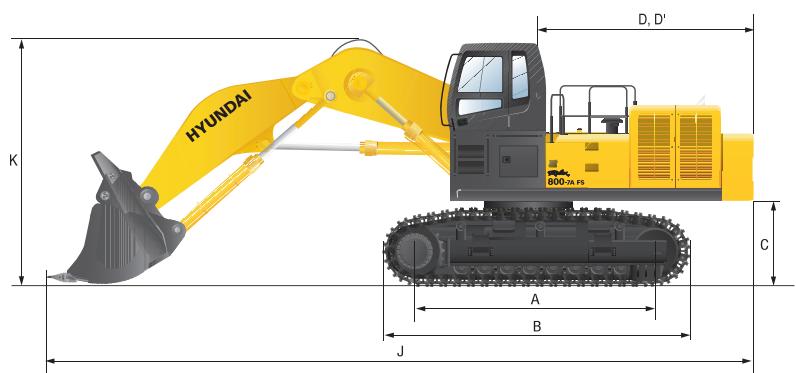

Description		R800-7A FS
A	Empattement	4630 (15' 2")
B	Longueur hors tout de l'ex cavatrice	5940 (19' 6")
C	Garde au sol du contrepoids	1570 (5' 2")
D	Rayon de rotation à l'arrière	4315 (14' 2")
D'	Longueur de l'extrémité arrière	4200 (13' 9")
E	Largeur hors tout de la structure supérieure	3420 (11' 3")
F	Largeur globale (passerelle incluse)	4290 (14' 1")
G	Hauteur hors tout de la cabine	4800 (15' 9")
H	Garde au sol min.	880 (2' 11")
I	Voie (déployé/retracté)	3500 (11' 6") / 2780 (9' 11")

	Longueur flèche	4600 (15' 1")
	Longueur du balancier	3500 (11' 6")
J	Longueur hors tout	13700 (44' 11")
K	Hauteur hors tout de la flèche	5100 (16' 9")

L	Largeur patin de chenille		*700 (28)	800 (32)	900 (35)
M	Largeur hors tout	Déployé	4395 (14' 5")	4495 (14' 9")	4595 (15' 1")
		Rétracté	3675 (12' 1")	3775 (12' 5")	3885 (12' 9")

• Equipement standard

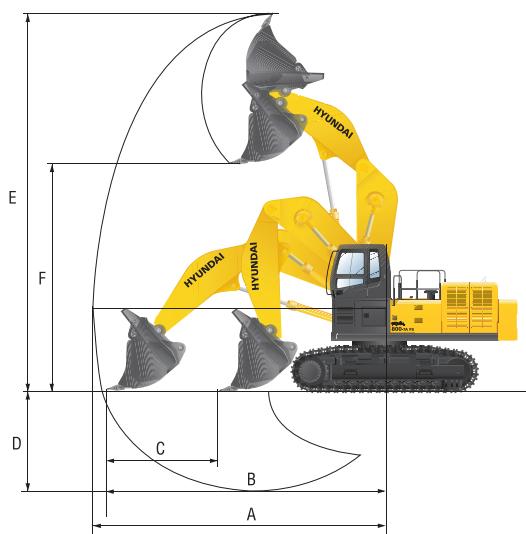

Rayons d'action R800-7A FS (Pelle hydraulique en butte)

mm (ft·in)

	Longueur flèche	4600 (15' 1")
	Longueur du balancier	3500 (11' 6")
A	Portée d'attaque max.	10190 (33' 5")
B	Portée d'attaque max. au sol	9730 (31' 11")
C	Course max. de godet (au sol)	3730 (12' 3")
D	Profondeur d'attaque max.	2710 (8' 11")
E	Hauteur d'attaque max.	11510 (37' 9")
F	Hauteur de déversement max.	7270 (23' 10")

Total (position d'expédition)

Dimensions mm (ft·in)				Poids
Patin	Longueur	Hauteur	Largeur	kg (lb)
700	13100	5040	4290	82320
(28")	(43' 0")	(16' 6")	(14' 1")	(181480)
800	13100	5040	4290	83060
(32")	(43' 0")	(16' 6")	(14' 1")	(183110)
900	13100	5040	4290	83790
(35")	(43' 0")	(16' 6")	(14' 1")	(184720)

Structure supérieure + chassin + mains courantes + marchepieds

Dimensions mm (ft · in)				Poids
Patin	Longueur	Hauteur	Largeur	kg (lb)
700	7150	3870	3675	51135
(28")	(23' 5")	(12' 8")	(12' 1")	(112730)
800	7150	3870	3775	51875
(32")	(23' 5")	(12' 8")	(12' 5")	(114360)
900	7150	3870	3885	52615
(35")	(23' 5")	(12' 8")	(12' 9")	(116000)

Train de chenilles
Godet

Dimensions mm (ft·in)				Poids
	Longueur	Hauteur	Largeur	kg (lb)
700	6335	1480	860	13100 (1EA)
(28")	(20' 9")	(4' 10")	(2' 10")	(28880)
800	6335	1480	910	13470 (1EA)
(32")	(20' 9")	(4' 10")	(2' 12")	(29700)
900	6335	1480	960	13840 (1EA)
(35")	(20' 9")	(4' 10")	(3' 2")	(30510)

Passerelle et marchepieds (4EA / Unité)

Dimensions mm (ft · in)				Poids
m3(yd3)	Longueur	Hauteur	Largeur	kg (lb)
1.65	2090	1510	1290	1520
(2.16)	(6' 10")	(4' 11")	(4' 3")	(3350)
2.56	2100	1520	1785	1870
(3.35)	(6' 11")	(4' 12")	(5' 10")	(4120)
3.40(S)	2400	2020	1775	3550
(4.45)	(7' 10")	(6' 8")	(5' 10")	(7830)
3.40(R)	2490	2010	1635	3750
(4.45)	(8' 2")	(6' 7")	(5' 4")	(8270)
4.53	2400	2020	2200	4190
(5.93)	(7' 10")	(6' 8")	(7' 3")	(9240)
4.80	2400	2020	2295	4305
(6.28)	(7' 10")	(6' 8")	(7' 6")	(9490)
5.10	2400	2020	2405	4550
(6.67)	(7' 10")	(6' 8")	(7' 11")	(10030)
4.04	2630	1600	2040	3870
(5.28)	(8' 8")	(5' 3")	(6' 8")	(8530)

Dimensions mm (ft · in)				Poids
	Longueur	Hauteur	Largeur	kg (lb)
	2480	430	120	53 (1EA)
	(8' 2")	(1' 5")	(5")	(120)
	460	420	190	23 (1EA)
	(1' 6")	(1' 5")	(7")	(50)

Structure supérieure + main courante + chassin (patin de 700 mm) + flèche + vérin

H'

Structure supérieure

Dimensions mm (ft · in)					Poids
Flèche	Longueur	Hauteur	Hauteur	Largeur	kg (lb)
7.2 m(23' 7")	10720(35' 2")	4450(14' 7")	3870(12' 8")	3675(12' 1")	60325(132990)
8.05 m(26' 5")	11800(38' 9")	4850(15' 11")	3870(12' 8")	3675(12' 1")	60980(134440)
8.2 m(26'11")	11800(38' 9")	4650(15' 3")	3870(12' 8")	3675(12' 1")	61435(135440)

Flèche et vérin de balancier

Dimensions mm (ft · in)			Poids
Longueur	Hauteur	Largeur	kg (lb)
5945	2940	3420	24800
(19' 6")	(9' 8")	(11' 3")	(54670)

Balancier et vérin de godet

Dimensions mm (ft · in)				Poids
	Longueur	Hauteur	Largeur	kg (lb)
7.2 m (23' 7")	7530	2735	1340	7690
	(24' 8")	(8' 12")	(4' 5")	(16950)
8.05 m (26' 5")	8375	2980	1340	8345
	(27' 6")	(9' 9")	(4' 5")	(18400)
8.2 m (26'11")	8550	2985	1340	8800
	(28' 1")	(9' 10")	(4' 5")	(19400)
10.5 m (34' 5")	10880	2470	1170	8480
	(35' 8")	(8' 1")	(3' 10")	(18700)
11.3 m (37'1")	11680	2370	1170	8150
	(38' 4")	(7' 9")	(3' 10")	(17970)

Vérin de flèche (2EA Poids : 750 x 2 = 1500 kg)

Dimensions mm (ft · in)				Poids
	Longueur	Hauteur	Largeur	kg (lb)
2.95 m (9' 8")	4540	1435	800	4475
	(14' 11")	(4' 8")	(2' 7")	(9870)
3.4 m (11' 2")	4990	1360	800	4635
	(16' 4")	(4' 6")	(2' 7")	(10220)
3.6 m (11' 8")	5235	1435	800	4850
	(17' 2")	(4' 8")	(2' 7")	(10690)
6.5 m (21' 4")	8050	1320	530	5200
	(26' 5")	(4' 4")	(1' 9")	(11460)
8.0 m (26' 3")	9550	1250	530	5300
	(31' 4")	(4' 1")	(1' 9")	(11680)

Contrepoids

Dimensions mm (ft · in)			Poids
Longueur	Hauteur	Largeur	kg (lb)
3160	518	335	750 (1EA)
(10' 4")	(1' 8")	(1' 1")	(1650)

Mains courantes

Dimensions mm (ft · in)				Poids
	Longueur	Hauteur	Largeur	kg (lb)
Standard	3420	1450	790	12550
	(11' 3")	(4' 9")	(2' 7")	(27670)
Longue portée	3420	1450	790	15500
	(11' 3")	(4' 9")	(2' 7")	(34170)

Dimensions mm (ft · in)			Poids
Longueur	Hauteur	Largeur	kg (lb)
1600	1300	600	75
(5' 3")	(4' 3")	(1' 12")	(170)

Total (position d'expédition)

Dimensions mm (ft · in)					Poids
Patin	Longueur	Hauteur	Largeur	kg (lb)
700	13700	5100	3675	86500
(28")	(44' 11")	(16' 9")	(12' 1")	(190700)
800	13700	5100	3775	87240
(32")	(44' 11")	(16' 9")	(12' 5")	(192330)
900	13700	5100	3885	87970
(35")	(44' 11")	(16' 9")	(12' 9")	(193940)

Structure supérieure + chassin + mains courantes

Dimensions mm (ft·in)				Poids
Patin	Longueur	Hauteur	Largeur	kg (lb)
700	6950	4800	3675	51800
(28")	(22' 11")	(15' 9")	(12' 1")	(114200)
800	6950	4800	3775	52540
(32")	(22' 11")	(15' 9")	(12' 5")	(115830)
900	6950	4800	3885	53280
(35")	(22' 11")	(15' 9")	(12' 9")	(117460)

Structure supérieure + Mains courantes

Dimensions mm (ft·in)			Poids
Longueur	Hauteur	Largeur	kg (lb)
5800 (19' 0")	3920 (12' 10")	3620 (11' 11")	25800 (56880)

Train de chenilles

Dimensions mm (ft·in)				Poids
Patin	Longueur	Hauteur	Largeur	kg (lb)
700	5940	1480	860	13000 (1EA)
(28")	(19' 6")	(4' 10")	(2' 10")	(28660)
800	5940	1480	860	13370 (1EA)
(32")	(19' 6")	(4' 10")	(2' 10")	(29480)
900	5940	1480	860	13740 (1EA)
(35")	(19' 6")	(4' 10")	(2' 10")	(30290)

Combinaison flèche - balancier - godet

Dimensions mm (ft · in)			Poids
Longueur	Hauteur	Largeur	kg (lb)
9050	4400	2520	19930
(29' 8")	(14' 5")	(8' 3")	(43940)

Flèche (avec tuyauterie)

Dimensions mm (ft·in)				Poids
Patin	Longueur	Hauteur	Largeur	kg (lb)
4.6 m	4980	1700	1400	6655
(15' 1")	(16' 4")	(5' 7")	(4' 7")	(14670)

Balancier (avec tuyauterie)
Godet

Dimensions mm (ft · in)				Poids
	Longueur	Hauteur	Largeur	kg (lb)
3.5m (11' 6")	3930 (12' 11")	1300 (4' 3")	1200 (3' 11")	4020 (8860)

Dimensions mm (ft · in)				Poids
m3(yd3)	Longueur	Hauteur	Largeur	kg (lb)
4.5	2610	2270	2520	7660
(5.89)	(8' 7")	(7' 5")	(8' 3")	(16890)
4.8	2620	2400	2520	8030
(6.28)	(8' 7")	(7' 10")	(8' 3")	(17700)

Vérin de flèche (2EA Poids : 645 x 2 = 1290 kg)
Vérin de balancier

Dimensions mm (ft · in)			Poids
Longueur	Hauteur	Largeur	kg (lb)
3000	520	370	645 (1EA)
(9' 10")	(1' 8")	(1' 3")	(1420)

Dimensions mm (ft · in)			Poids
Longueur	Hauteur	Largeur	kg (lb)
2680	350	370	730
(8' 10")	(1' 2")	(1' 3")	(1610)

Vérin de godet (2EA Poids: 640 × 2 = 1280 kg )
Contrepoids

Dimensions mm (ft · in)			Poids
Longueur	Hauteur	Largeur	kg (lb)
3530	385	330	640 (1EA)
(11' 7")	(1' 3")	(1' 1")	(1410)

Dimensions mm (ft · in)			Poids
Longueur	Hauteur	Largeur	kg (lb)
3420	1450	790	12550
(11' 3")	(4' 9")	(2' 7")	(27670)

Passerelle et marchepieds (4EA / Unité)

Dimensions mm (ft·in)				Poids
	Longueur	Hauteur	Largeur	kg (lb)
	2480 (8' 2")	430 (1' 5")	120 (5")	53 (1EA) (120)
	460 (1' 6")	420 (1' 5")	190 (7")	23 (1EA) (50)

Mains courantes

Dimensions mm (ft · in)			Poids
Longueur	Hauteur	Largeur	kg (lb)
1600	1300	600	75
(5' 3")	(4' 3")	(1' 12")	(170)

• Flèche: 7,20 m (23' 7") • Balancier: 2,95 m (9' 8") • Godet: 4,53 m³ (5.93 yd³) profil SAE • Patin: 700 mm (28") double nerve & contrepoids de 12500 kg (27,560 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

2.0 m (5 ft)

4.5 m (15 ft)

6.0 m (20 ft)

7.5 m (25 ft)

9.0 m (30 ft)

Capacité

Portée

m(ft)

9.0 m(30 ft)

kg

*13830

13730

9.35

lb

*30490

30270

(30.7)

7.5 m(25 ft)

kg

*9650

*9650

*13080

11020

10.28

lb

*21270

*21270

*28840

24290

(33.7)

6.0 m(20 ft)

kg

*17760

*17760

*12600

9500

10.88

lb

*39150

*39150

*33620

31460

*27780

20940

(35.7)

4.5 m(15 ft)

kg

*33390

*33390

*24130

*24130

*19090

*19090

*15860

13800

*12240

8650

11.22

lb

*73610

*73610

*53200

*53200

*42090

*42090

*34970

30420

*26980

19070

(36.8)

3.0 m(10 ft)

kg

*37640

*37640

*26390

*26390

*20280

18440

*16400

13240

*11890

8270

11.31

lb

*82980

*82980

*58180

*58180

*44710

40650

*36160

29190

*26210

18230

(37.1)

1.5 m(5 ft)

kg

*36800

*36800

*27380

25490

*20880

17520

*16570

12720

*11450

8310

11.18

lb

*81130

*81130

*60360

56200

*46030

38620

*36530

28040

*25240

18320

(36.7)

Niveau du sol

kg

*35530

*35530

*26750

24570

*20540

16880

*16070

12340

*10800

8800

10.80

lb

*78330

*78330

*58970

54170

*45280

37210

*35430

27210

*23810

19400

(35.4)

-1.5 m(-5 ft)

kg

*32460

*32460

*31440

*31440

*24540

24230

*19020

16580

*14500

12170

*9670

*9670

10.14

lb

*71560

*71560

*69310

*69310

*54100

53420

*41930

36550

*31970

26830

*21320

*21320

(33.3)

-3.0 m(-10 ft)

kg

*29280

*29280

*25700

*25700

*20650

*20650

*15910

*15910

*7550

*7550

9.15

lb

*64550

*64550

*56660

*56660

*45530

*45530

*35080

*35080

*16640

*16640

(30.0)

-4.5 m(-15 ft)

kg

*17680

*17680

*14480

*14480

lb

*38980

*38980

*31920

*31920

• Flèche: 8,05 m (26' 5") - Balancier: 3,40 m (11' 2") - Godet: 3,4 m³ (4.45 yd³) profil SAE - Patin: 700 mm (28") double nerve & contrepoids de 12500 kg (27,560 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

3.0 m (10 ft)

4.5 m (15 ft)

6.0 m (20 ft)

7.5 m (25 ft)

9.0 m (30 ft)

10.5 m (35 ft)

Capacité

Portée

(m ft)

10.5 m

kg

*11350

*11350

9.61

(35 ft)

lb

*25020

*25020

(31.5)

9.0 m

kg

*10840

*10840

10.76

(30 ft)

lb

*23900

*23900

(35.3)

7.5 m

kg

*12650

*12650

*10590

9140

11.56

(25 ft)

lb

*27890

*27890

*23350

20150

(37.9)

6.0 m

kg

*13400

*13400

*11780

10920

*10470

8020

12.09

(20 ft)

lb

*29540

*29540

*25970

24070

*23080

17680

(39.7)

4.5 m

kg

*31100

*31100

*21890

*21890

*17200

*17200

*14330

14240

*12390

10540

*10430

7350

12.39

(15 ft)

lb

*68560

*68560

*48260

*48260

*37920

*37920

*31590

31390

*27320

23240

*22990

16200

(40.6)

3.0 m

kg

*24560

*24560

*18750

18410

*15230

13470

*12860

10100

*10430

7010

12.47

(10 ft)

lb

*54150

*54150

*41340

40590

*33580

29700

*28350

22270

*22990

15450

(40.9)

1.5 m

kg

*26100

*24700

*19830

17290

*15900

12770

*13180

9680

*10430

6960

12.35

(5 ft)

lb

*57540

*54450

*43720

38120

*35050

28150

*29060

21340

*22990

15340

(40.5)

Niveau du sol

kg

*28910

*28910

*26300

*23680

*20210

16510

*16130

12240

*13160

9340

*10360

7230

12.02

lb

*63740

*63740

*57980

*52210

*44560

36400

*35560

26980

*29010

20590

*22840

15940

(39.4)

-1.5 m

kg

*25600

*25600

*32870

*32870

*25320

*23260

*19770

16080

*15750

11910

*12580

9160

*10150

7890

11.44

(-5 ft)

lb

*56440

*56440

*72470

*72470

*55820

*51280

*43590

35450

*34720

26260

*27730

20190

*22380

17390

(37.5)

-3.0 m

kg

*33670

*33670

*29490

*29490

*23270

*23260

*18390

15970

*14550

11820

*9610

9180

10.59

(-10 ft)

lb

*74230

*74230

*65010

*65010

*51300

*51280

*40540

35210

*32080

26060

*21190

20240

(34.7)

-4.5 m

kg

*29990

*29990

*24760

*24760

*19940

*19940

*15790

*15790

*8300

*8300

9.37

(-15 ft)

lb

*66120

*66120

*54590

*54590

*43960

*43960

*34810

*34810

*18300

*18300

(30.7)

-6.0 m

kg

*17990

*17990

*14730

*14730

*11080

*11080

(-20 ft)

lb

*39660

*39660

*32470

*32470

*24430

*24430

• Flèche: 8,20 m (26' 11") - Balancier: 3,60 m (11' 8") - Godet: 3,4 m³ (4.45 yd³) profil SAE - Patin: 700 mm (28") double nervure & contrepoids de 12500 kg (27,560 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

3.0 m (10 ft)

4.5 m (15 ft)

6.0 m (20 ft)

7.5 m (25 ft)

9.0 m (30 ft)

10.5 m (35 ft)

Capacité

Portée

m (ft)

10.5 m

kg

*10590

*10590

9.96

(35 ft)

lb

*23350

*23350

(32.7)

9.0 m

kg

*10140

*10140

11.06

(30 ft)

lb

*22350

*22350

(36.3)

7.5 m

kg

*12080

*12080

*9090

*9090

*9910

8590

(25 ft)

lb

*26630

*26630

*20040

*20040

*21850

18940

6.0 m

kg

*12840

*12840

*11380

10840

*9820

7530

(20 ft)

lb

*28310

*28310

*25090

23900

*21650

16600

4.5 m

kg

*30160

*30160

*21170

*21170

*16570

*16570

*13770

*13770

*11870

10400

*9790

6870

(15 ft)

lb

*66490

*66490

*46670

*46670

*36530

*36530

*30360

*30360

*26170

22930

*21580

15150

3.0 m

kg

*23800

*23800

*18100

18080

*14670

13210

*12370

9900

*9800

6530

(10 ft)

lb

*52470

*52470

*39900

39860

*32340

29120

*27270

21830

*21610

14400

1.5 m

kg

*25350

24140

*19190

16880

*15350

12450

*12720

9430

*9820

6460

(5 ft)

lb

*55890

53220

*42310

37210

*33840

27450

*28040

20790

*21650

14240

Niveau du sol

kg

*27180

*27180

*25610

23050

*19610

16040

*15630

11870

*12770

9050

*9790

6670

lb

*59920

*59920

*56460

50820

*43230

35360

*34460

26170

*28150

19950

*21580

14700

-1.5 m

kg

*24050

*24050

*32290

*32290

*24740

22580

*19260

15570

*15350

11510

*12340

8830

*9650

7260

(-5 ft)

lb

*53020

*53020

*71190

*71190

*54540

49780

*42460

34330

*33840

25380

*27210

19470

*21270

16010

-3.0 m

kg

*31460

*31460

*29120

*29120

*22860

22560

*18050

15430

*14330

11400

*9230

8400

(-10 ft)

lb

*69360

*69360

*64200

*64200

*50400

49740

*39790

34020

*31590

25130

*20350

18520

-4.5 m

kg

*30290

*30290

*24710

*24710

*19820

*19820

*15740

15610

*12170

11560

*8200

*8200

(-15 ft)

lb

*66780

*66780

*54480

*54480

*43700

*43700

*34700

34410

*26830

25490

*18080

*18080

-6.0 m

kg

*18500

*18500

*15160

*15160

*11720

*11720

(-20 ft)

lb

*40790

*40790

*33420

*33420

*25840

*25840

• Flèche: 10,50 m (34' 5") - Balancier: 6,50 m (21' 4") - Godet: 2,56 m³ (3.35 yd³) profil SAE - Patin: 700 mm (28") double nervure & contrepoids de 15500 kg (34,170 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

3.0 m (10 ft)

4.5 m (15 ft)

6.0 m (20 ft)

7.5 m (25 ft)

9.0 m (30 ft)

10.5 m (35 ft)

12.0 m (40 ft)

Capacité

Portée

m(ft)

12.0 m(40 ft)

kglb

*6740*14860*14860

15.14(49.7)

10.5 m(35 ft)

kglb

*6540*14420

16.01(52.5)

9.0 m(30 ft)

kglb

*6440*14200

16.68(54.7)

7.5 m(25 ft)

kglb

*6320*13930

17.19(56.4)

6.0 m(20 ft)

kglb

*8800*19400*19400

*6240*13760

17.54(57.5)

4.5 m(15 ft)

kglb

*12460*27470*27470*27470*23390*23390*20440*20440*21360

*10610*23390*23390*20440*20440*21360

*9270*9270*9270*9270*9270*9270*9270*9270*9270*9270*9270*9270*9270*9270*9270*9270*9270*9270*9270*9270*927

*6180*9270*9270*9270*9270*9270*9270*9270*9270*9270*9270*9270*9270*9270*9270*9270*9270*9270*9270*9270*9260*19800*19800*19800*19800*19800*19800*19800*19800*19800*19800*19800*19800*19800*19800*19800*19800*19800*13290

3.0 m(10 ft)

kglb

*22220*48990*24990*23920*52730*25730*23920*52730*23920*52730*23920*52730*23920*52730*23920*52730*23920*52730*23920*52730*23920*52730*23920*52730

*22220*48990*24990*23920*52730*25730*23920*52730*23920*52730*23920*52730*23920*52730*23920*52730*24990*52730*23920*52730*23920*52730*23920*52730*23920*52730*23920*52730*23920*52730*23920*52730*23920*51260*51260*51260*51260*51260*51260*51260*51260*51260*51260*51260*51260*51260*51260*51260*51260*51260*54100*54100

*16780*16780*16780*16780*16780*16780*16780*16780*16780*16780*16780*16780*16780*16780*16780*16780*16780*16800*16800*16800*16800*16800*16800*16800*16800*16800*16800*16800*16800*16800*16800*16800*16800*16800*13290*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*24050*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*25120*25120*25120*25120*25120*25120*25120*25120*25120*25120*25120*25120*25120*25120*25120*25120*25120*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*26780*26780*26780*26780*26780*26780*26780*26780*26780*26780*26780*26780*26780*26780*26780*26780*26780*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*26780*26780*26780*26780*26780*26780*26780*26780*26780*26780*26780*26780*26780*26780*26780*26780*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*25120*25120*25120*25120*25120*25120*25120*25120*25120*25120*25120*25120*25120*25120*25120*25120*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*3484

*16780*16780*16780*16780*16780*16780*16780*16780*16780*16780*16780*16780*16780*16780*16780*16780*13290*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*24540*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*26780*26780*26780*26780*26780*26780*26780*26780*26780*26780*26780*26780*26780*26780*26780*26780*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*3484

*19400*19400*19400*19400*19400*19400*19400*19400*19400*19400*19400*19400*19400*19400*19400*19400*19400*19610*19610*19610*19610*19610*19610*19610*19610*19610*19610*19610*19610*19610*19610*19610*19610*19610*13290*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*23920*26780*25120*25120*25120*25120*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*34840*36780*36780*36780*36780*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*36780*36780*36780*36780*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*34840*34840*34840*34840*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*35120*35120*35120*35120*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*35120*35120*35120*35120*34840*34840*34840*34840*34840*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*35120*35120*35120*35120*35120*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*35120*35120*35120*35120*35120*34840*34840*34840*34840*34840*36780*36780*36780*36780*36780*36780*36780*35120*35120*35120*35120*35120*35120*35120*35120*35120*36780*36780*36780*36780*36780*36780*36780*35120*35120*35120*35120*35120*35120*35120*35120*35120*34840*34840*34840*34840*34840*36780*36780*36780*36780*36780*36780*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*36780*36780*36780*36780*36780*36780*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*34840*34840*34840*34840*36780*36780*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*36780*36780*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*34840*34840*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*35120*35120*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*35120*35120*34840*34840*34840*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*35120*35120*35120*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*35120*35120*35120*34840*34840*34840*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*35120*35120*36780*36780*36780*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*36780*36780*36780*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*36780*36780*36780*36780*36780*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*35120*36780*36780*35120*35120*35120*36780*36780*36780*36780*36780*35120*35120*35120*35120*35120*35120*35120*35120*36780*36780*36780*36780*36780*36780*36780*36780*35120*35120*35120*35120*35120*35120*35120*35120*36780*36780*36780*35120*35120*35120*35120*35120*36780*36780*36780*36780*36780*36780*36780*36780*35120*35120*35120*36780*36780*36780*36780*36780*35120*35120*35120*35120*35120*35120*36780*36780*36780*36780*36780*36780*36780*36780*36780*36780*35120*35120*35120*35120*35120*35120*36780*36780*36780*36780*36780*35120*35120*35120*35120*35120*36780*36780*36780*36780*36780*36780*35120*35120*35120*35120*35120*36780*36780*36780*36780*36780*35120*35120*35120*35120*35120*35120*36780*36780*35120*35120*35120*35120*35120*35120*35120*35120*36780*36780*36780*36780*36780*36780*35120*35120*36780*36780*36780*36780*36780*36780*36780*36780*35120*35120*35120*35120*35120*35120*36780*36780*35120*35120*35120*36780*36780*36780*36780*36780*36780*35120*35120*35120*35120*35120*36780*36780*35120*35120*35120*35120*35120*36780*36780*36780*36780*36780*36780*36780*36780*35120*36780*36780*36780*36780*36780*36780*36780*35120*35120*35120*35120*35120*35120*36780*36780*36780*35120*35120*35120*35120*35120*36780*36780*35120*35120*35120*35120*35120*35120*35120*35120*36780*35120*35120*35120*35120*35120*35120*36780*36780*36780*36780*36780*35120*35120*35120*35120*36780*36780*36780*36780*35120*35120*35120*35120*35120*35120*36780*36780*36780*36780*35120*35120*35120*35120*35120*35120*36780*36780*35120*35120*35120*35120*36780*36780*36780*36780*35120*35120*35120*35120*35120*35120*35120*35120*36780*36780*36780*36780*35120*35120*35120*35120*36780*36780*36780*36780*35120*35120*35120*35120*36780*36780*36780*36780*36780*35120*35120*35120*35120*35120*36780*36780*35120*35120*35120*35120*36780*36780*36780*36780*35120*36780*36780*36780*36780*35120*35120*35120*35120*35120*36780*36780*36780*36780*35120*35120*35120*35120*35120*36780*36780*36780*36780*35120*35120*36780*36780*36780*36780*35120*35120*35120*35120*35120*36780*36780*36780*36780*35120*36780*36780*36780*36780*35120*35120*35120*36780*36780*36780*36780*35120*35120*35120*35120*35120*36780*36780*36780*36780*36780*35120*35120*36780*36780*36780*36780*35120*35120*35120*35120*36780*36780*36780*35120*35120*35120*35120*36780*36780*36780*36780*35120*35120*35120*35120*36780*35120*36780*36780*36780*35120*35120*35120*35120*36780*36780*36780*35120*35120*35120*35120*36780*36780*35120*35120*35120*35120*36780*36780*36780*35120*35120*35120*35120*36780*36780*36780*35120*35120*35120*35120*36780*35120*36780*36780*35120*35120*35120*35120+

**9999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999

**9999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999

**16780**16780**16780**16780**16780**16780**16780**16780**16780**16780**16780**16780**16780**16780**16780**16780**16780**16678

**9999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999

• Flèche: 11,30 m (37' 1") - Balancier: 8,00 m (26' 3") - Godet: 1,65 m³ (2.16 yd³) profil SAE - Patin: 700 mm (28") double nervure & contrepoids de 15500 kg (34,170 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

3.0 m (10 ft)

4.5 m (15 ft)

6.0 m (20 ft)

7.5 m (25 ft)

9.0 m (30 ft)

10.5 m (35 ft)

12.0 m (40 ft)

13.5 m (45 ft)

15.0 m (50 ft)

16.5 m (55 ft)

Capacité

m (ft)

15.0 m

kg

*5600

*5600

15.72

(lb)

*12350

*12350

(51.6)

13.5 m

kg

*5310

*5310

16.85

(lb)

*11710

*11710

(55.3)

12.0 m

kg

*1650

*1650

17.76

(lb)

*3640

*3640

(58.3)

10.5 m

kg

*3150

*3150

18.50

(lb)

*6940

*6940

(60.7)

9.0 m

kg

*5200

*5200

19.08

(lb)

*11460

*11460

(62.6)

7.5 m

kg

*5810

*5810

19.51

(lb)

*12810

*12810

(64.0)

6.0 m

kg

*6960

*6960

19.82

(lb)

*15340

*15340

19.82

4.5 m

kg

*8250

*8250

20.00

(lb)

*18190

*18190

20.00

3.0 m

kg

*19950

*19950

*15140

*15140

*12170

*12170

*10170

*10170

*7300

*7300

20.00

(lb)

*43980

*43980

*33380

*33380

*26830

*26830

*22420

*22420

*19250

*19250

*7640

*7640

20.06

1.5 m

kg

*21870

*21870

*16430

*16430

*13060

*13060

*10790

*10790

*9170

*8950

*7940

*7230

20.06

(lb)

*48220

*48220

*36220

*36220

*28790

*28790

*23790

*23790

*20220

*19730

*17500

*15940

20.06

Niveau du sol

kg

*11730

*11730

*19020

*19020

*17260

*13710

*13190

*11270

*10400

*9510

*8360

*8180

*6790

20.00

(lb)

*25860

*25860

*41930

*41930

*38100

*38050

*30230

*29080

*24850

*22930

*20970

*18430

*18030

*14970

20.00

-1.5 m

kg

*10110

*10110

*12930

*12930

*18570

*18570

*16190

*14070

*12350

*9760

*9720

*7860

*8310

*6410

20.00

(lb)

*22290

*22290

*28510

*28510

*40940

*40940

*35690

*31020

*27230

*25490

*21520

*18320

*14130

*15850

20.00

-3.0 m

kg

*12090

*12090

*14650

*14650

*19570

*19570

*17560

*15520

*14110

*11770

*9280

*9760

*7480

*8310

*6110

20.06

(lb)

*26650

*26650

*32300

*32300

*43140

*43140

*38710

*34220

*31110

*25950

*25620

*20460

*18320

*13470

*15720

20.06

-4.5 m

kg

*14180

*14180

*16710

*16710

*21400

*21400

*17060

*15170

*13830

*11410

*11440

*8960

*9610

*7220

*8140

20.00

(lb)

*31260

*31260

*36840

*36840

*47180

*47180

*37610

*33440

*30490

*25150

*25220

*19750

*17950

*13030

*15260

20.00

-6.0 m

kg

*16400

*16400

*19080

*19080

*20150

*20150

*16160

*15060

*13220

*11250

*10980

*8800

*9220

*7760

*5800

20.00

(lb)

*36160

*36160

*42060

*42060

*44420

*44420

*35630

*33200

*29150

*24800

*24210

*19400

*20330

*15610

*17110

20.00

-7.5 m

kg

*18840

*18840

*21800

*21800

*18260

*18260

*14850

*14850

*12250

*11260

*10210

*8780

*8530

*7060

*7090

20.00

(lb)

*41540

*41540

*48060

*48060

*40260

*40260

*32740

*32740

*27010

*24820

*22510

*19360

*18810

*15560

*15630

20.00

-9.0 m

kg

*21570

*21570

*19580

*19580

*15840

*15840

*13060

*13060

*10860

*10860

*9040

*8900

*7460

*7170

*6010

20.00

(lb)

*47550

*47550

*43170

*43170

*34920

*34920

*28790

*28790

*23940

*23940

*19390

*19620

*16450

*15810

*13250

20.00

-10.5 m

kg

*18860

*18860

*15300

*15300

*12760

*12760

*10690

*10690

*8920

*8920

*7330

*7330

*5830

*4180

20.00

(lb)

*41580

*41580

*33730

*33730

*28130

*28130

*23570

*23570

*19670

*19670

*16160

*16160

*12850

*12850

20.00

-12.0 m

kg

*9970

*9970

*9970

*8800

*8800

*7530

*7530

*6210

*6210

*4810

*4810

*3140

*3140

20.00

(lb)

*21980

*21980

*19400

*19400

*19400

*6970

*6970

*4830

*4830

-13.5 m

kg

*9970

*9970

(lb)

REMARQUES
1. La capacité de levage est basée sur SAE J1097, ISO 10567.
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculement lorsque l'engin se調查 sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet (équipement standard) situé à l'arrière du godet.
4. (*) indique la charge limitée par la capacité hydraulique.

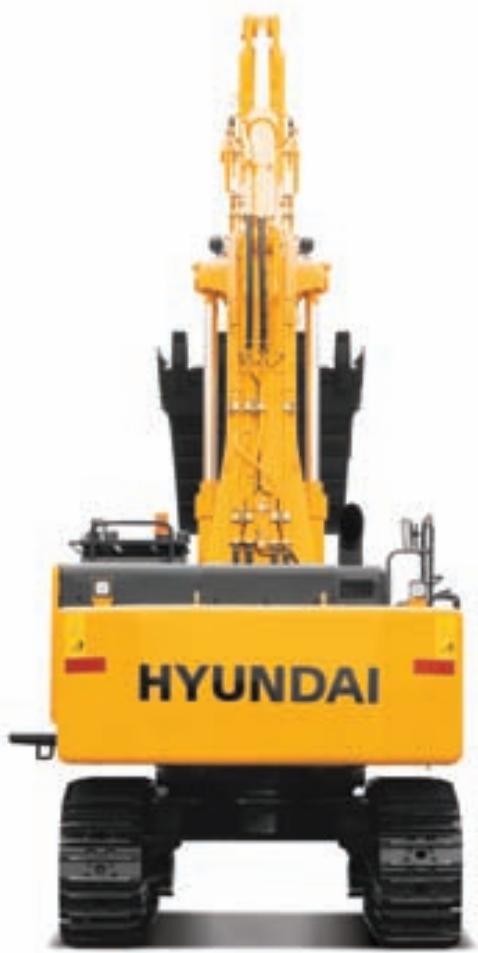

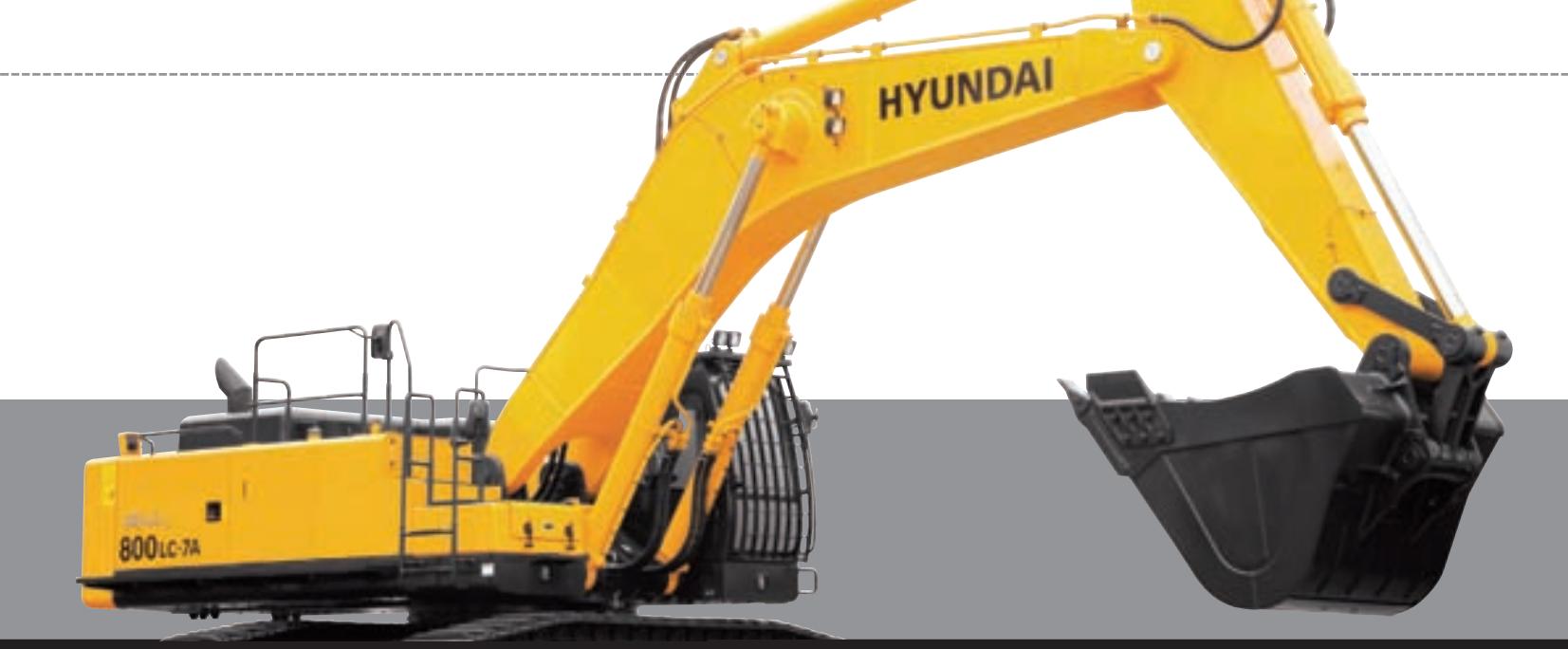

Robex 800LC-7A

Equipement standard

Cabine selon la norme ISO

Cabine tous temps en acier avec visibilité panoramicque

Fenêtres en verre de sécurité

Essue-glace de type relevable

Pare-brise coulissant pliant vers l'intérieur

Fenetre laterale coulissante

Porte verrouillable

Boite chauffante et glaciere

Vide-poches & Cendrier

Lecteur de CD

Télécommande pour la radio

Système d'optimisation de puissance

assisté par ordinateur (nouveau système CAPO)

2 modes de puissance, 3 modes de travail, 2 modes utilisateur

Système de décalération automatique et bouton-poussoir

de decélération

Système de réchauffage automatique

Système de prévention de surchauffe automatique

Climatisation (5000 kcal/hr; 20000 BTU/hr)

Système d'auto-diagnostic

Commande de température

entière automatique

Surveillance centralisée

Affichage LCD

Régime du moteur

Regime du motéur Horloge et Code d'orreur

Homge et Code d'etre loupes

Jauges

Jauge de carburant

Jauge de température du liquide de refroidissement moteur

Jauge de température de l'huile hydraulique

Témoins d'avertissement

Niveau de carburant

Contrôle moteur.

Contrcle motel & or Pression de I'hujile motel

Temperature du liquide de refroidissement moteur

Température de l'huile hydraulique

Faible charge de la batterie

Obstruction du filtré à air

Niveau du liquide de refroidissement moteur

Témoins

Augmentation de puissance

Prechauffage du moteur

Bouton-pousoir de decélération

échauffage (chauffage grille à air)

Serrures de portes et bouchons, clé unique

Deux rétroviseurs extérieurs

Siège entiement régliable avec suspension et

ceinture de sécurité

Manette coulissante, commande pilote

Mécanisme de basculement de la console (à gauche)

10EA lampe de travail à l'avant

3EA lampe de travail arriere

Klaxon electrique

Batterie (4× 12V× 160AH)

Interrupteur principal batterie

Reservoir de réserve amovible

Frein de rotation automatique

Séparateur d'eau, conduit de carburant

Système de maintien de la 1

Système de maintien du balancier

Vanne de verrouillage de sécurité pour le verin de la

flèche avec dispositif d'ajretissement de surcharge

Patins de chenille (700 mm; 28" / Double grouser)

Guide des chenilles

Alarm de translation

Réchauffeur de carburant

Rampe (a droite)

Graissage centrale automatique

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet (godet preneur, etc.)

Pompe de replissage de carburant (50 l/min; 9.2 USgpm)

Equipement en option

Pare-soileil à l'intérieur de la cabine

Chauffage (7500 kcal/hr; 30000 BTU/hr)

Chauffage & Dégivrage

Gyrophare

Vanne de verrouillage de sécurité pour le verin du balancier

Accumulateur, abasissement de l'utilde de travail alimentation 12 volts (convertisseur CC-CC)

Transducteur electrique

Différents Flèches en option

Flèche long (8.05 m; 26' 5")

Flèche long (8.2 m; 26'11")

Flèche long (10,5 m; 34' 5")

Flèche long (11,3 m; 37' 1")

Différentes balanciers en option

Balancier long (3.4 m; 11' 2")

Balancier long (3.6 m; 11' 8")

Balancier long (6,5 m; 21' 4")

Différents godets en option (profil SAE)

Godet standard (4.53m^3;5.93yd^3)

Godet etoit (3.40m^3;4.45yd^3)

Godet pour travaux légers (4.80 m³; 6.28 yd³)

Godet pour travaux légers (5.10 m³; 6.67 yd³)

Godet pour roches (3.40m^3;4.45yd^3)

Godet pour travaux lourds (4.04 m³; 5.28 yd³)

Longue portee Godet (1,65 m³; 2.16 yd³)

Longue portee Godet (2,56 m³; 3.35 yd³)

Lampes de la cabine

Cabine FOPS / FOG (ISO 10262)

Toit de cabine - type transparent

Patin à double nervure (800 mm; 32")

Patin à double nervure (900 mm; 35")

Système de préchauffage

Trousse à outils

Combinaison de travail pour l'opérateur

Kit tropical

Siège

Siège chauffant à suspension mécanique

Siège chauffant réglabè à suspension pneumatique

Les équipements de série et optionnels peuvent varier. Consultez votre distributeur Hyundai pour de plus amples informations. L'engin illustré peut varier suivant les specifications internationales. Toutes les mesures faisant partie du système ISO (imperial) sont arrondies à la livre ou au pouce ou au centimetre le plus proche.

VOTRE CONTACT

HYUNDAI

HEAVY INDUSTRIES EUROPE

CONSTRUCTION EQUIPMENT
