R520LC-9 - Excavatrice HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Excavatrice hydraulique
Marque	HYUNDAI
Modèle	R520LC-9
Moteur	Cummins QSM11, 6 cylindres, 4 temps, turbocompressé, refroidi par eau, Tier III
Puissance nominale (brute)	357 HP (266 kW) à 1900 tr/min (SAE J1995)
Puissance nominale (nette)	342 HP (255 kW) à 1900 tr/min (SAE J1349)
Couple maxi	170,8 kgf·m (1 235 lbf·ft) à 1 400 tr/min
Système hydraulique	Pompes tandem à pistons axiaux à cylindrée variable, débit max 2 x 360 L/min
Pression de travail (circuits de travail)	330 kgf/cm² (4 690 psi)
Poids en ordre de marche	Environ 51 000 kg (patins 600 mm)
Contrepoids	10 200 kg
Longueur hors tout	12 280 mm (flèche 7,06 m, balancier 2,4 m)
Largeur hors tout (déployé)	3 540 mm (patins 600 mm)
Hauteur cabine	3 400 mm
Capacité du godet (standard)	2,15 m³ (profil SAE)
Vitesse de translation max	5,0 km/h (haute), 3,2 km/h (basse)
Vitesse de rotation	9,0 tr/min
Capacité du réservoir carburant	621 L
Capacité du circuit hydraulique	380 L (réservoir 262 L)
Modes de puissance	Puissance, Standard, Économie
Modes de travail	Excavatrice, Marteau, Broyeur/Pince béton
Système de gestion à distance	Hi-Mate (GPS, suivi performances, diagnostic à distance)
Sécurité	Système antichute flèche et balancier, clapets de sécurité, alarme translation, gyrophare
Entretien	Filtres longue durée (jusqu'à 1000 h), huile hydraulique 5000 h, accès facile depuis le sol

FOIRE AUX QUESTIONS - R520LC-9 HYUNDAI

Quel est le moteur de l'excavatrice HYUNDAI R520LC-9 ?

Le moteur est un Cummins QSM11 6 cylindres en ligne, 4 temps, turbocompressé, refroidi par eau, conforme à la norme Tier III. Il développe une puissance brute de 357 HP (266 kW) à 1900 tr/min.

Quelle est la capacité du godet standard ?

Le godet standard a une capacité de 2,15 m³ (profil SAE). D'autres capacités sont disponibles de 1,00 m³ à 3,20 m³ selon les options.

Comment régler les modes de puissance et de travail ?

Les modes se sélectionnent via le module d'affichage LCD 7 pouces couleur. Trois modes de puissance sont disponibles : Puissance, Standard et Économie. Trois modes de travail : Excavatrice, Marteau et Broyeur/Pince béton. Un mode utilisateur permet de mémoriser des réglages personnalisés.

Quel est le poids de la machine en ordre de marche ?

Le poids en ordre de marche est d'environ 51 000 kg avec des patins de 600 mm à triple nervure, incluant la flèche de 7,06 m, le balancier de 3,38 m et le godet de 2,15 m³.

Quels sont les intervalles d'entretien principaux ?

Les filtres hydrauliques ont une durée de vie jusqu'à 1 000 heures. L'huile hydraulique longue durée doit être remplacée toutes les 5 000 heures. L'accès aux filtres et points de graissage est facilité depuis le sol.

Le système Hi-Mate est-il inclus ?

Oui, le système Hi-Mate de gestion à distance est inclus. Il permet de suivre les performances de la machine, sa localisation par GPS et d'accéder à des diagnostics à distance via internet.

Quelle est la vitesse de translation maximale ?

La vitesse de translation maximale est de 5,0 km/h en vitesse élevée et 3,2 km/h en vitesse basse. La translation est hydrostatique avec moteurs à pistons axiaux.

Quels dispositifs de sécurité sont présents ?

La machine est équipée d'un système antichute de la flèche et du balancier, de clapets de sécurité, d'un frein de rotation automatique, d'une alarme de translation, d'un gyrophare et d'un accumulateur pour l'abaissement sécurisé de l'équipement.

Comment se fait le réglage des chenilles ?

Les chenilles sont ajustées à l'aide d'ajusteurs à cylindre graisseur et de ressorts amortisseurs. Des guides robustes maintiennent les patins en place.

Quelle est la capacité du réservoir de carburant ?

Le réservoir de carburant a une capacité de 621 litres. Le réservoir hydraulique a une capacité de 262 litres (circuit total 380 litres).

MODE D'EMPLOI R520LC-9 HYUNDAI

Équipe du moteur Tier 3

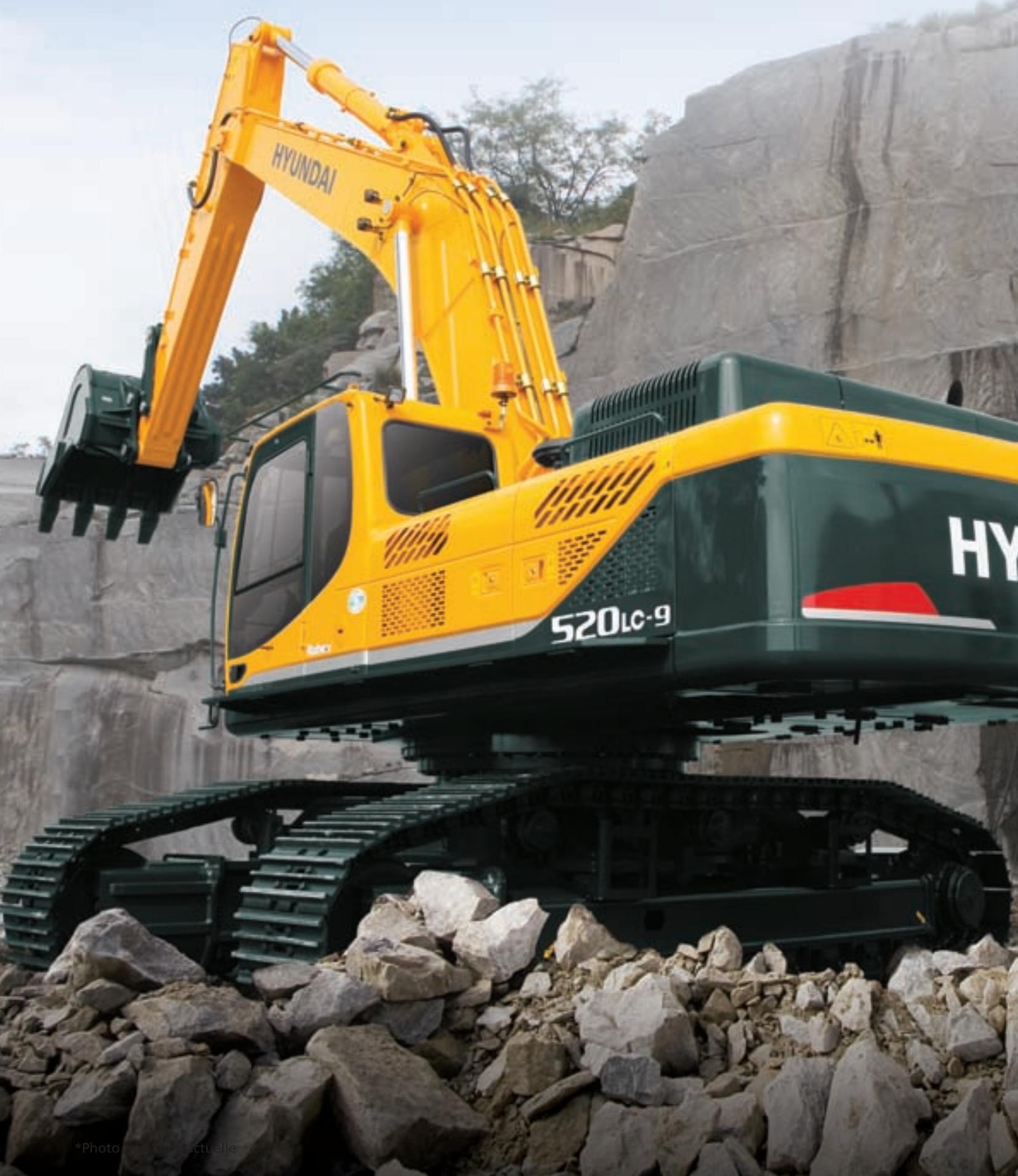

Quand le travail devient un plaisir

L'opérateur qui prend plaisir à travailler fournit un meilleur travail. C'est pourquoi, chez Hyundai Heavy Industries, nous avons tout mis en œuvre pour l'obtenir. Nous avons donc combiné les attentes des opérateurs, la rapidité des mouvements, la précision et une performance endurante pour en faire un produit de qualité supérieure. Quand on utilise le matériel de terrasements Hyundai Série 9, le temps ne compte plus et le plaisir fait son œuvre.

Guides de chenilles et ajusteurs de chenilles

Les chenilles sont maintenues en place par des guides robustes. Elles s'ajustent en outre aisément grâce aux ajusteurs à cylindres graisseurs et aux ressorts amortisseurs.

Technologie moteur

Moteur Cummins Tier III QSM11 puissant, fiable et avec une faible consommation.

Combustion propre, efficace et contrôle électronique.

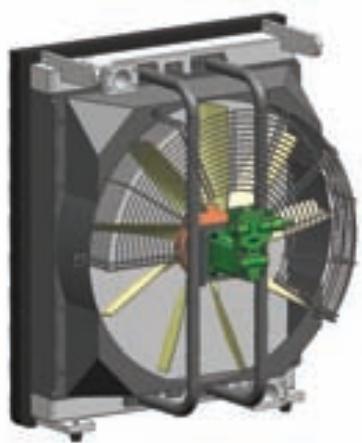

Faible niveau sonore / Système automatique de prévention de la surchauffe du moteur / Fonction anti-redémarrage.

Améliorations apportées au système hydraulique

Nouveau système hydraulique breveté pour une aisance de conduite / Bloc distributeur principal modifié pour une plus grande efficacité et un fonctionnement plus souple / Priorité automatique de sélection de la flèche ou de la rotation pour une vitesse maximale / Système automatique d'augmentation de puissance pour bénéficier d'un surcroît de puissance / Dispositif amélioré de régénération du début du balancier et de la flèche pour une plus grande vitesse et une amélioration de l'efficacité.

Compartiment de la pompe

Pompes à pistons axiaux, puissantes et fiables, conçues par Kawasaki.

Bloc compact de solénoïdes pour commander les fonctions suivantes : 2 vitesses de translation, augmentation de puissance (Power boost), priorité à la flèche, verrouillage de sécurité, régénération du début du balancier, commande de la soupape du circuit logique de rotation.

Visibilité améliorée

Cabine plus spacieuse offrant une visibilité améliorée / Toit ouvrant transparent pour la visibilité et la ventilation. Plus grande fenêtre à droite pour améliorer la visibilité côté chenille.

Toutes les vitres sont fabriquées en verre de sécurité.

Pare-soleil à enrouleur pour le comport de l'opérateur / Montants de pare-brise amincis pour une meilleure vision de l'opérateur.

Structure de cabine rigide

Nouvelle structure tubulaire en acier pour une plus grande sécurité de l'opérateur, une meilleure protection et une durabilité améliorée.

Nouveau système de pare-brise doté d'une assistance à ressort.

Siège et console améliorés

Leviers de commande ergonomiques équipés de boutons auxiliaires commandant l'utilisation des accessoires. Suspension mécanique de série avec dispositif de siège chauffant ou suspension pneumatique en option.

Nouvelles consoles de leviers de commande – régables en hauteur

Accoudoirs régables - pour un comportement optimal

Module d'écran 7" couleurs de pointe

Nouvel écran d'affichage LCD couleur avec jauges numériques pour la température de l'huile hydraulique, la température du liquide de refroidissement et le niveau de carburant.

Un commutateur ergonomique facilite le réglage de votre machine et le contrôle des diagnostics. Une nouvelle caméra de recul est intégrée au module d'écran.

3 modes de puissance : Puissance / Standard / Économie, 3 modes de travail : Excavatrice / Marteau / Broyeur ou Pince béton, Mode utilisateur permettant de mémoriser les préférences des opérateurs.

Caractéristiques d'auto-diagnostic avancées avec accès à distance via le système Hi-Mate.

Débit mono-pompe ou bi-pompe additionné pour l'ajout d'accessoires en option, sélectionné dans le module d'écran / Système antivol avec encodage par mot de passe.

La vitesse de la flèche et la régénération du balancier peuvent être adaptées au départ du module d'écran. Augmentation automatique de la puissance en mode Puissance – activable via le module d'écran.

Climatisation et chauffage avec commande automatique de la température ambiantes.

Le système Hi-Mate (système de gestion à distance) permet aux propriétaires de la machine de bénéficier du suivi des performances, de vérifier sa localisation et d'accéder à distance à des informations diagnostiques grâce à une simple connexion internet.

Préférences

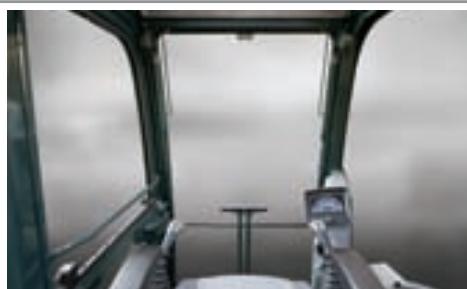

L'opérateur qui configure sa machine en fonction de ses besoins prend plaisir à effectuer son travail. La pelle Série 9 respecte les souhaits de l'opérateur pour ce qui a trait au confort, à la facilité d'emploi et à la maniabilité. Fort de son écran d'affichage d'environ 18 centimètres et de son commutateur ergonomique, le module du tableau de bord est le centre nerveux permettant la gestion de ces préférences.

*Photo non contractuelle

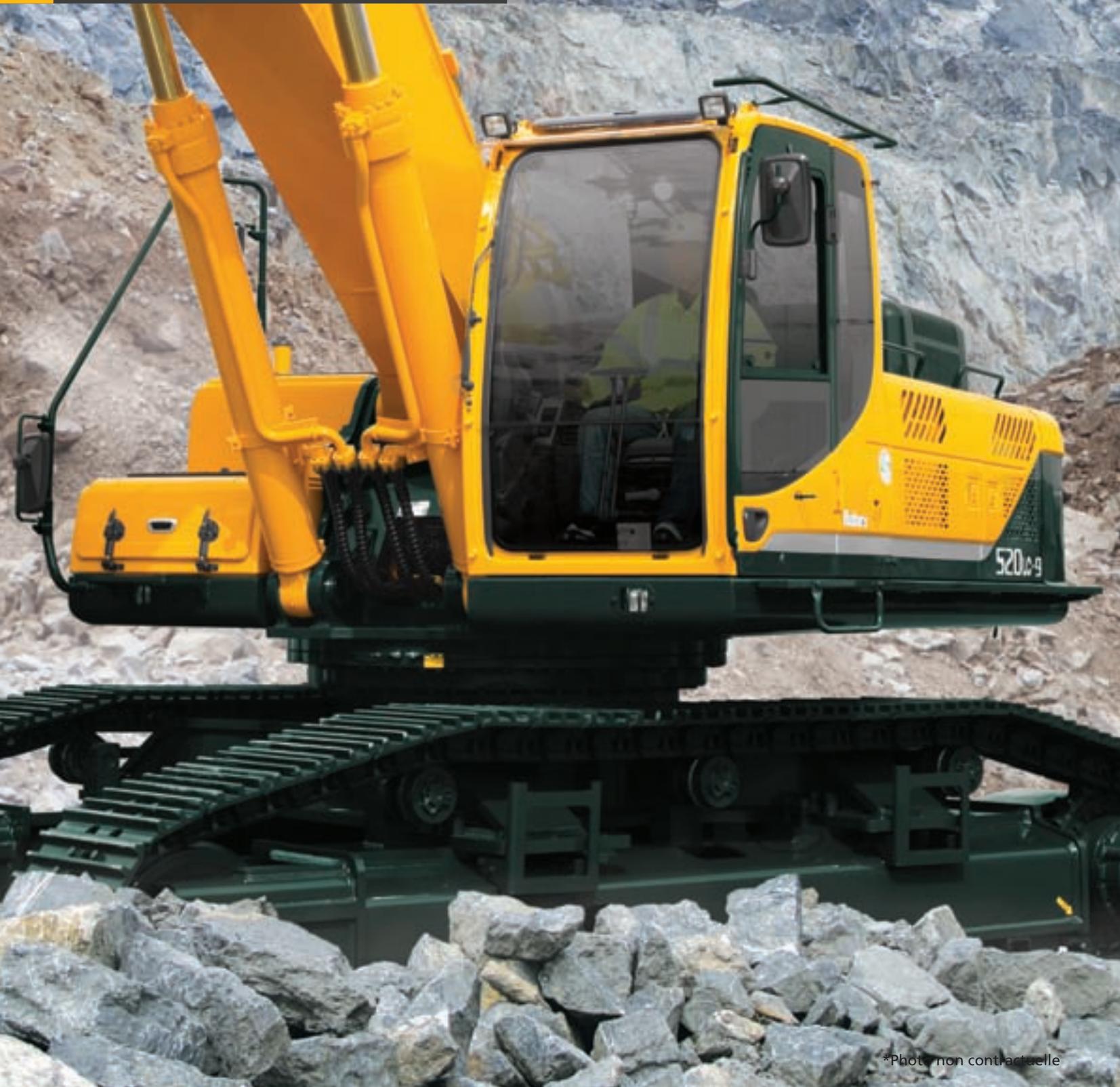

Cabine spacieuse et offrant une excellente visibilité

La spacieuse cabine, de conception ergonomique, garantit un faible niveau sonore et une visibilité effective. Une attention particulière a été prêtée à la création d'un habitat déclair, ouvert et pratique offrant une excellente visibilité dans toutes les directions. Cet environnement parfaitement équilibré pour l'opérateur met ce dernier en position idéale pour travailler en toute sécurité.

tune

13/14

leale pour

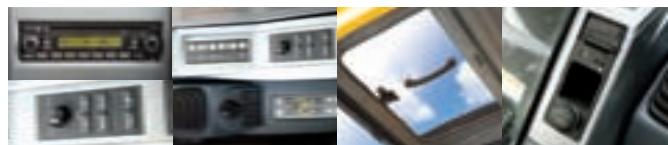

Confort de l'opérateur

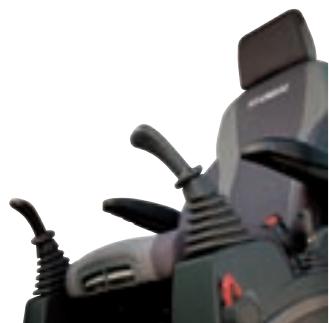

La cabine des pelles de la série 9 vous permet de régler le siège, la console et les accoudoirs en fonction de votre niveau de confort.

préférentiel. La position et la hauteur du siège et de la console peuvent être modifiées en parallèle ou indépendamment l'une de l'autre. Un système de climatisation entièrement automatisé et de grande capacité permet de maintenir une température constante.

Sans stress

Le travail est en soi une source de stress suffisante pour que l'environnement où vous l'exécutez n'y ajoute pas son grain de sel. Les pelles Hyundai de la série 9 proposent un habitacle amélioré, un surcroît d'espace et un siège confortable pour minimiser le stress de l'opérateur. Un puissant système de climatisation garantit à ce dernier le maintien de la température ambiant de son choix. Un système audio de pointe, comptant un lecteur CD, une radio AM/FM stéréo et une fonction de lecture MP3, assorties d'une télécommande, a été installé pour vous permettre d'écouter vos musiques favorites. L'opérateur peut même téléphoner tout en travaillant grâce à la fonction mains-libres du téléphone.

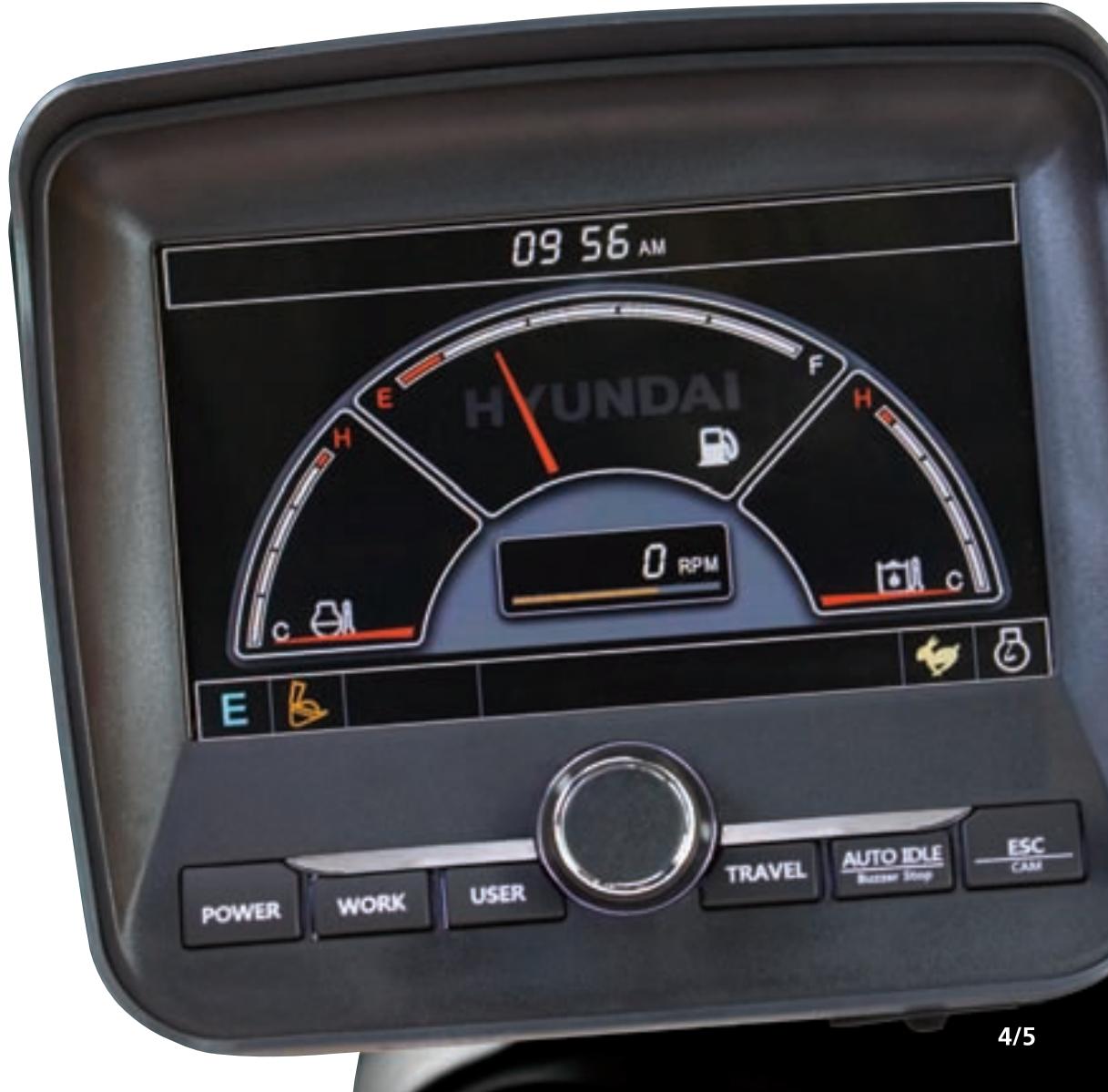

Module d'affichage facile à utiliser

Le module d'affichage avancé, son écran LCD couleur de environ 18 centimètres et son commutateur ergonomique permettent à l'opérateur de sélectionner ses paramètres préférentiels pour la machine. Cette console intègre le sélecteur de mode de puissance et de travail, les auto-diagnostics, la caméra de recul en option, les listes de contrôle pour l'entretien, le dispositif de sécurisation du démarrage de la machine et les fonctions vidéo pour accroître la multifonctionnalité de la machine et renforcer la productivité de l'opérateur.

L'opérateur qui sent que sa machine réagit en souplesse à ses commandes prend plaisir à travailler. La pelle Série 9 garantit des manoeuvres précises et rapides en combinant un circuit hydraulique plus souple, une plus grande visibilité panoramique et une réduction du stress. Le nouveau système hydraulique négatif allie une technologie de pointe et une réactivité supérieure.

Une puissance assistée par ordinateur

Le système de pointe CAPO (optimisation de puissance assistée par ordinateur) ajuste la puissance du moteur et de la pompe pour la maintenir à un niveau optimal. Les multiples modes sont conçus pour diverses charges de travail et pour maintenir les meilleurs prestations tout en réduisant la consommation de carburant. Le dispositif de décélération automatique et l'augmentation de puissance font également partie des caractéristiques supplémentaires du système.

L'écran LCD affiche le régime moteur, la température du liquide de refroidissement et de l'huile hydraulique ainsi que les codes d'erreur grâce à son système d'auto-diagnostic. Les opérateurs peuvent définir leurs propres préférences en accordant la priorité à la flèche ou à la rotation, en sélectionnant le mode de puissance et les accessoires en option via l'activation d'un bouton.

Mode puissance

Trois modes de puissance uniques permettent à l'opérateur de configurer sur mesure la puissance du moteur, la vitesse des équipements et le mode d'économie de carburant. Le mode Puissance maximise la vitesse et la puissance de la machine pour obtenir une Productivité maximale. Le mode Standard configure un régime fixe, réduit, pour une performance optimale et une meilleure économie de carburant. Le mode Économie assure un débit et une puissance de motorisation précis en fonction des conditions de charge, de manière à maximiser l'efficacité de la consommation et la maniability de l'engin.

Mode de travail

Grâce aux différents modes de travail, l'opérateur peut sélectionner les opérations d'excavation générales, les accessoires à circuit simple (marteau hydraulique, par exemple) ou à circuit double (broyeur). Les paramètres de débit peuvent être préconfigurés directement sur le module d'affichage.

Mode d'utilisation

Diverses opérations nécessitent des réglages plus précis de la machine ; certains opérateurs privilégient par ailleurs un paramétrage différent de la machine. Le mode Utilisateur permet à l'opérateur de configurer la vitesse du moteur, le débit de sortie des pompes, le ralenti et les autres paramètres de la machine en fonction de ses convenances personnelles.

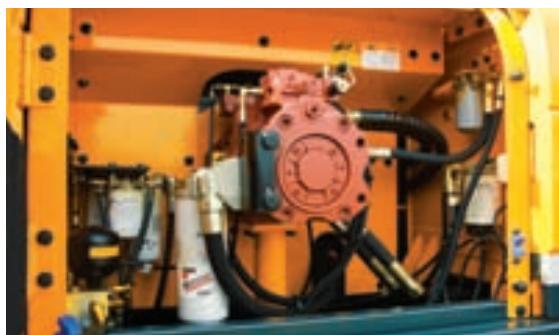

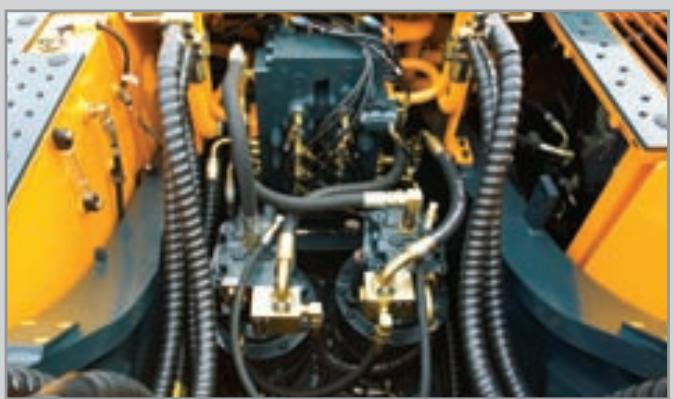

Les améliorations du système hydraulique

Pour optimiser la précision de ses machines, Hyundai a redessiné le système hydraulique de façon à offrir à l'opérateur une maniabilité ultrasensible et une manoeuvrabilité de tout premier plan. Les électro proportionnels équipant les tiroirs hydrauliques sont conçues pour assurer à chaque fonction un début plus précis nécessitant moins d'efforts. Les valves hydrauliques améliorées, les pompes à piston à début variable, les commandes de pilotage ultra-sensibles et les pédales doivent à n'importe quel opérateur la sensation de travailler en souplesse.

Les propriétés améliorées de cet engin comprennent la régénération du début du bras et de la flèche, un bloc distributeur de haute technologie et un dispositif novateur de priorité automatique accordée à la flèche ou à la rotation pour assurer les meilleures performances possibles, quelle que soit l'application.

Priorité automatique de sélection de la flèche ou de la rotation

Cette fonction intelligente adapte l'équilibre idéal du débit hydraulique en fonction du mode de fonctionnement de la flèche et de la rotation que nécessite votre application. Le système CAPO contrôle les opérations hydrauliques et ajuste l'équilibre pour maximiser la performance et la productivité.

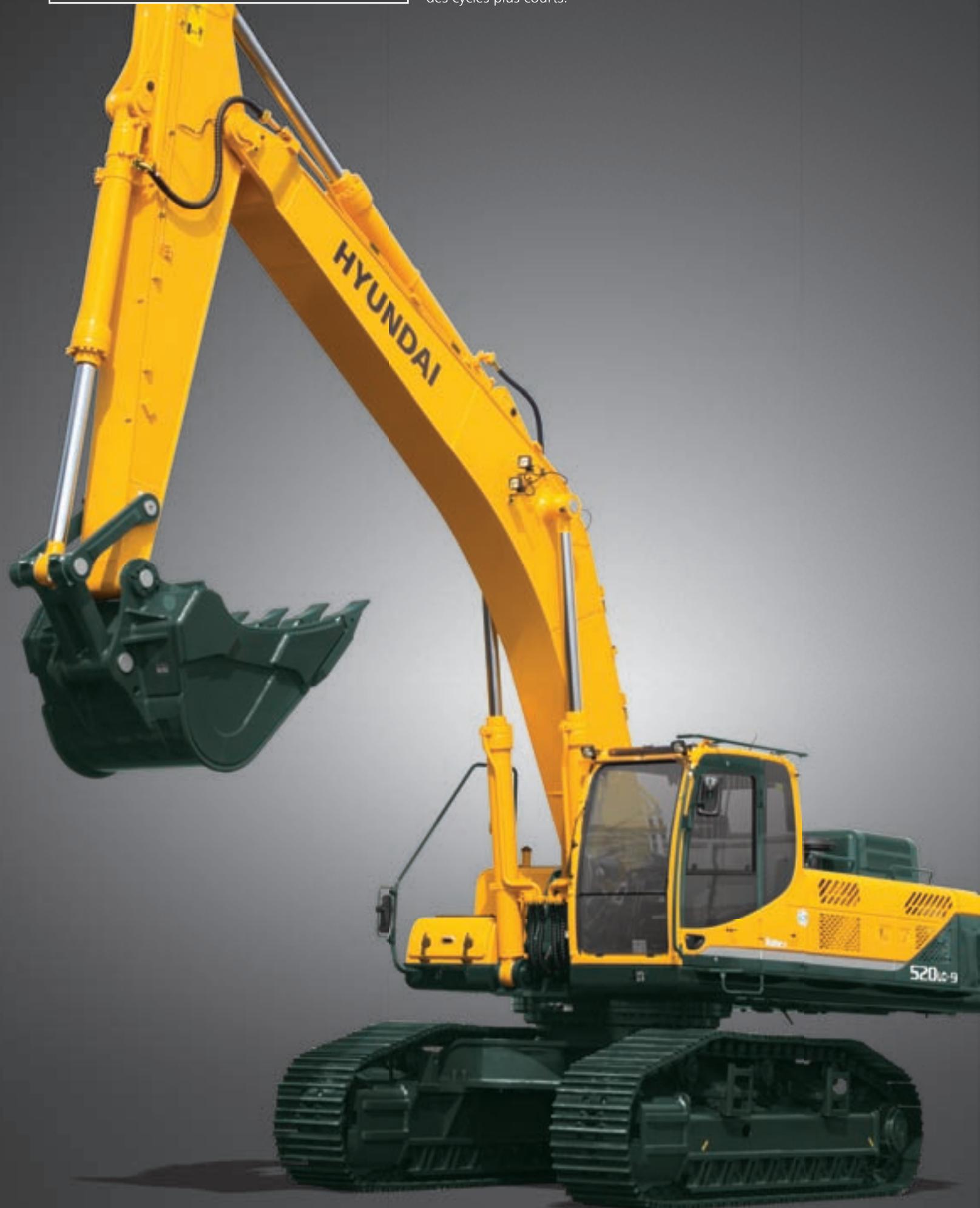

Performance

Un opérateur qui peut se fier à sa machine prend plaisir à travailler. La pelle Série 9 est synonyme de performance de longue durée, tant en termes de robustesse que de rapidité ou de fiabilité. La sélection automatique de priorité entre la flèche et la rotation permet des mouvements plus rapides et des cycles plus courts.

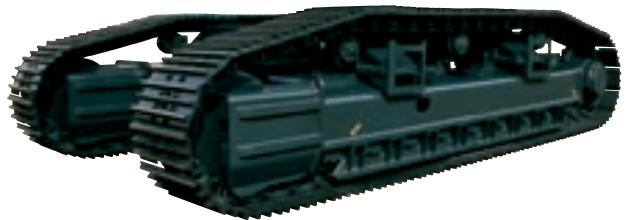

Guides de chenilles et ajusteurs

Les robustes guides de chenilles maintiennent les patins de chenilles en place. Le réglage des chenilles se fait aisément grâce aux ajusteurs à cylindre graisseur et aux ressorts amortisseurs.

Résistance structurelle

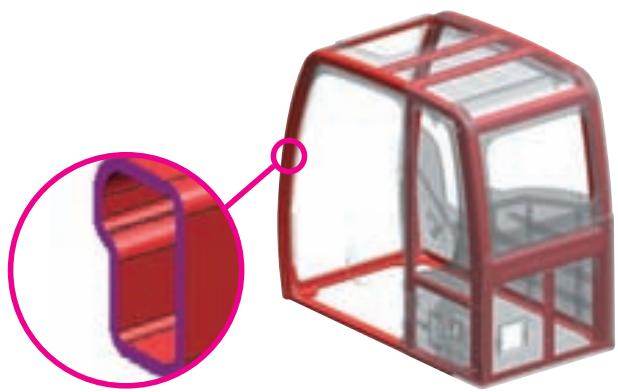

La structure de la cabine des pelles de série 9 est conçue à l'aide de profilés tubulaires plus minces mais plus solides afin d'assurer une plus grande sécurité et une meilleure visibilité. Les profilés en acier à faible tension et haute résistance sont soudés pour former un châssis de base robuste et stable. La durabilité de la structure est analysée et testée grâce à l'analyse MEF (méthode des éléments finis) et aux tests de durabilité à long terme.

Moteur cummins QSM11

Le moteur diesel Cummins QSM11, 4 temps turbocompressé, six cylindres, refroidi à l'eau et conforme à la norme Tier III, est conçu pour garantir puissance, fiabilité et efficacité tout en réduisant les émissions.

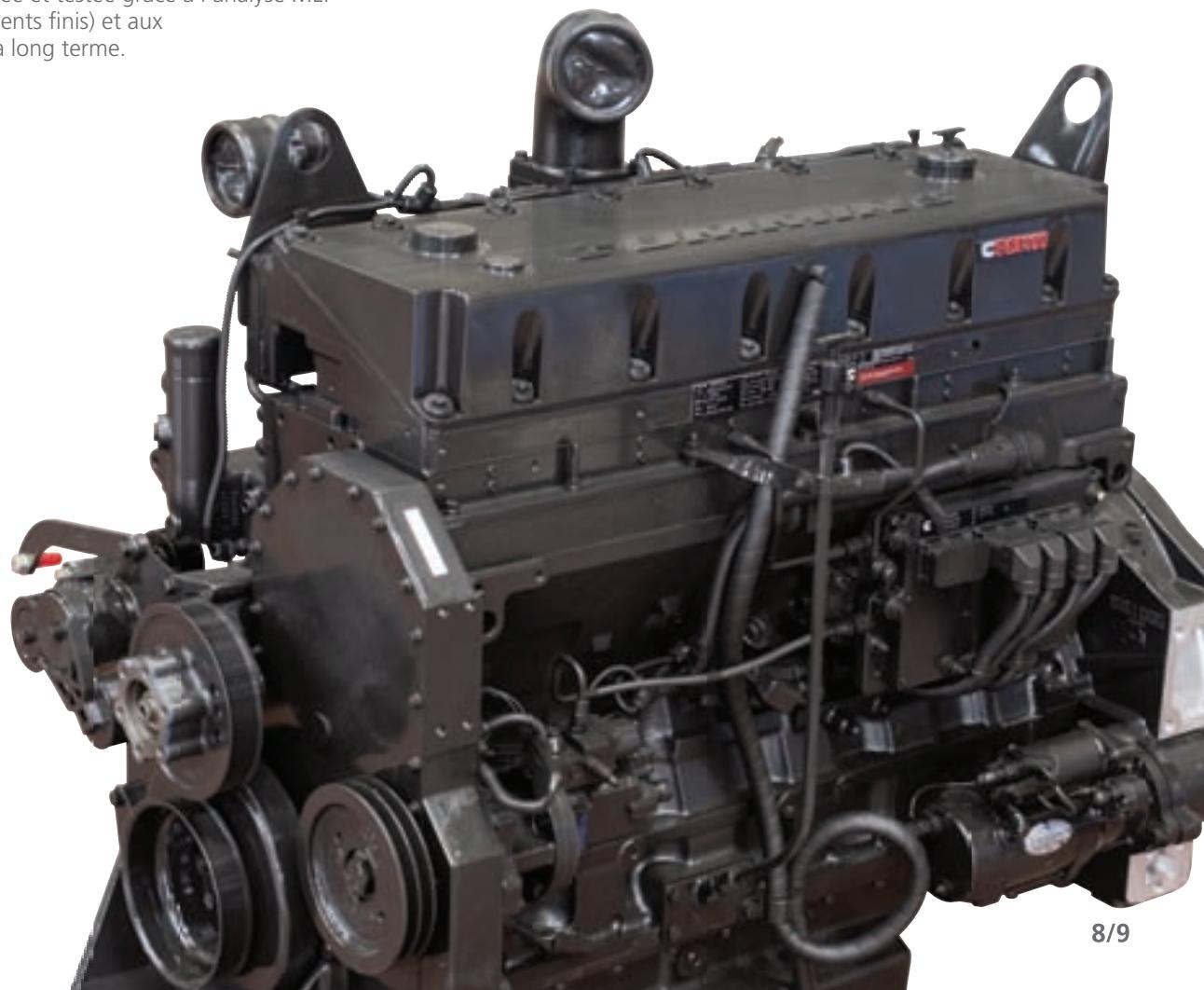

Une force endurante

Le QSM11 de Cummins, son électronique de pointe, son couple supérieur, ses relais d'accélération améliorés, ses délais de maintenance plus courts, ses intervalles d'entretien allongés, sa plus grande sobriété en matière de consommation de carburant, son atténuation acoustique. Ses diagnostics. Ses pronostics. Sa protection du moteur, et bien plus encore. Le tout configuré dans un module que nous avons baptisé le "système Quantum". Le QSM11 est donc pour résister à l'environnement de travail le plus exigeant qui soit. Ses paliers offrent une plus grande surface de contact et permettent la manutention de charges plus lourdes tout en offrant une plus grande longévité. Le collecteur de gaz d'échappement est donc pour endurer les cycles de dilatation/contraction thermique en supprimant les fractures de stress du métal. La friction réduite à l'intérieur du cylindre de puissance est synonyme d'allongement de la durée de vie et d'amélioration de la puissance délivrée. Du bloc moteur structurellement renforcé au carter de transmission rigidifié, le QSM11 est donc pour être plus solide et durer plus longtemps.

Rentabilité

Tout propriétaire qui sait combien sa machine lui permet d'économiser prend plaisir à la posséder dans son parc d'engins. Les pelles hydrauliques de la série 9 apportent à votre entreprise des solutions vous permettant d'économiser du temps, du carburant, des pièces détachées et de l'argent pour vos opérations de terrassement. Le système de gestion à distance permet en outre aux propriétaires de suivre, contrôler et gérer leurs engins à distance.

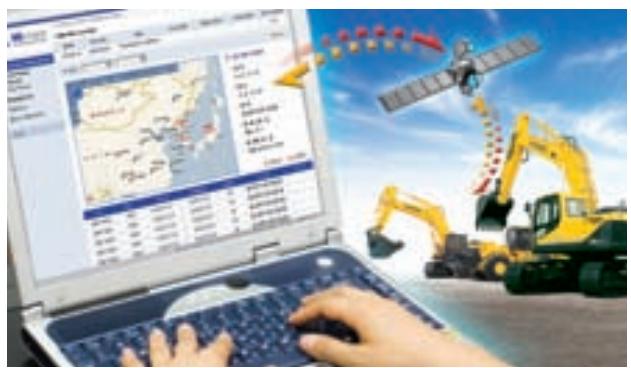

Hi-mate (système de gestion à distance)

Hi-mate, le nouveau système de gestion à distance développé par Hyundai et recourant à la technologie satellitaire GPS, offre à nos clients le niveau le plus élevé de service et d'assistance-produit. Hi-mate permet aux propriétaires de bénéficier du suivi des performances de la machine, de vérifier sa localisation et d'accéder à distance à des informations diagnostiques grâce à une simple connexion internet.

Consommation de carburant

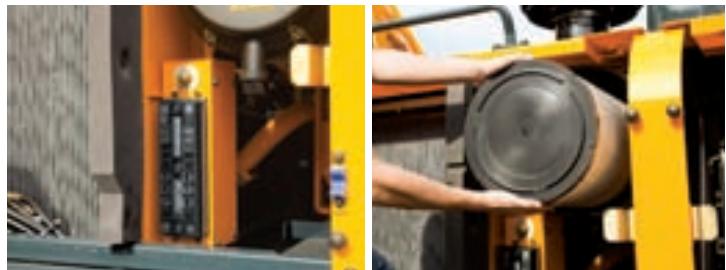

Les pelles hydrauliques de la série 9 ont été développées pour en faire plus avec moins de carburant. Les innovations qu'elles intègrent, comme le ventilateur à vitesse variable, entraîné hydrauliquement, le dispositif de prévention des surcharges, le système automatique de décélération en trois paliers et le nouveau mode Économie aident à économiser le carburant et à réduire l'impact sur l'environnement.

Accès facile

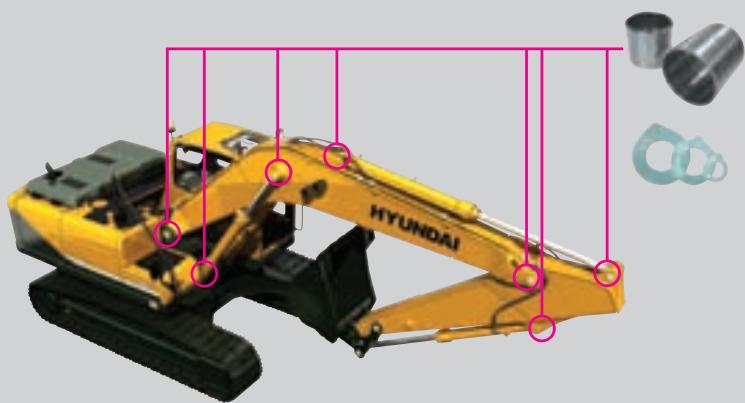

Grâce à la facilité d'accès, (depuis le sol) les filtres, les différents points de graissage, fusibles, ainsi qu'aux éléments informatiques de la machine, le tout combiné à l'ouverture grand angle des comportiments, l'entretien des pelles hydrauliques de la série 9 est un véritable plaisir pour les techniciens.

Plus grande longévité des composants

De nouvelles bagues longue durée ont été conçues pour allonger les intervalles de lubrification. Les cales d'épaisseur en polymère résistant à l'usure réduisent les nuisances sonores et l'usure des bagues. Les filtres hydrauliques longue durée seront jusqu'à 1000 heures et la nouvelle huile hydraulique longue durée ne doit être remplacée qu'une fois toutes les 5000 heures.

MOTEUR

MODELE			CUMMINS QSM11
Type			Moteur diesel à 4 temps, 6 cylindres en ligne, injection directe, avec turbocompresseur, refroidisseur air-air, faibles émissions
Puisance nominale au volant	SAE	J1995 (brute)	357 HP (266 kW) / 1900 tspm
		J1349 (nette)	342 HP (255 kW) / 1900 tspm
	DIN	6271/1 (brute)	362 HP (266 kW) / 1900 tspm
		6271/1 (nette)	347 HP (255 kW) / 1900 tspm
Couple max.			170,8 kgf.m (1,235 lbf.ft) / 1400 tspm
Alésage x course			125 mm x 147 mm (4.92" x 5.79")
Cylindrée			10800 cc (659 in³)
Batteries			2 x 12V x 200AH
Démarreur			24 V; 7,2 kW
Alternateur			24 V; 70 Amp

SYSTÈME HYDRAULIQUE

POMPE PRINCIPALE
Type	Pompes tandem à pistons axiaux et à cylindrée variable
Débit max.	2 X 360 L/min (95.1 US gpm / 79.2 UK gpm)
Pompe pilotage	Pompe à engrenages
Système cross-sensing et d'économie de carburant
MOTEURS HYDRAULIQUES
Translation	Moteur à pistons axiaux à deux vitesses avec soupape de frein et frein de stationnement
Rotation	Moteur à piston axiaux avec frein automatique
RéGLAGE DE LA SOUPAPE DE DÉCHARGE
Circuits de travail	330 kgf/cm2(4690 psi)
Translation	345 kgf/cm2(4910 psi)
Augmentation de puissance (flèche, balancier, godet)	360 kgf/cm2(5120 psi)
Circuit de rotation	285 kgf/cm2(4050 psi)
Circuit de pilotage	40 kgf/cm2(570 psi)
Soupape de sécurité	Installé
VÉRINS HYDRAULIQUES
N° de cylindres alésage x course	Flèche : 2 - 170 x 1570 mm (6.7" x 61.8")
	Balancier : 1 - 190 x 1820 mm (7.5" x 71.7")
	Godet : 1 - 170 x 1370 mm (6.7" x 53.9")

TRANSLATION & FREINS

Type de translation	Entièrement hydrostatique
Mateur de translation	Mateur à pistons axiaux, modèle sabot
Système de reduction	Train planétaire
Traction max. barre de tirage	38500 kgf (84,800 lbf)
Vitesse de translation max. (élevée)/(basse)	5,0 km/hr (3.3 mph) / 3,2 km/hr (2.0 mph)
Aptitude en côte	35° (70 %)
Frein de stationnement	Humide, multi-disque

Pilotage

Des manettes opérées par pression du pilote et des pédales garantissant un fonctionnement aisé et sans fatigue.

Commande pilote	Deux manettes avec un levier de sécurité (gauche): rotation et balancier (droite): flèche et godet (schéma ISO)
Translation et direction	Deux leviers avec pédales
Régime moteur	Électrique, molette d'accéléateur
Feux	Quatre feuys installés sur la flèche, un sur la boîte des batteries un sous la cabine un sur la contrepoids

SYSTÈME DE ROTATION

Mateur de rotation	Mateur à pistons axiaux
Système de réduction	Train planétaire
Graissage du roulement de rotation	Bain de graisse
Frein de rotation	Humide, multi-disque
Vitesse de rotation	9,0 tspm

CONTENANCES DU LIQUIDE DE REFROIDISSEMENT ET DES LUBRIFIANTS

Remplissage	litres	Gallon américain	Gallon britannique
Réserveur de carburant	621	164	136.6
Liquide de refroidissement du moteur	50,0	13.2	11.0
Huile moteur	37,9	10.0	8.3
Réducteur de rotation	5,0	1.3	1.1
Réduction finale translation (chaque côté)	5,0	1.3	1.1
Circuit hydraulique (réservoir y compris)	380	100.4	83.6
Réserveur hydraulique	262	69.2	57.6

TRAIN de roulement

Le chassin central en X est intégralement soudé avec des cadres de chenille à section en caisson renforcée. Le chassin comprend des galets lubrifiés, des roues folles, ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaîne de chenille avec patins à double ou triple nervure.

Chàssis central	Chàssis central en X
Cadre de chenille	Type caisson pentagonal
Nombre de patins de chaque côté	53
Nombre de galets supérieurs de chaque côté	3
Nombre de galets inférieurs de chaque côté	9
Nombre de rails de guidage de chaque côté	2

Poids en ORDRE de MARCHE (approximatif)

Le poids en ordre de marche, incluant flèche de 7060 mm (23' 2"), balancier de 3380 mm (11' 1"), godet rétro-arrête de 2,15 m³ (2.81 yd³) profile SAE, lubrifiant, liquide de refroidissement, réservoir de carburant plein, réservoir de fluide hydraulique plein et l'équipement standard.

POIDS DES COMPOSANTS PRINCIPAUX
Structure supérieure	11210kg (24,710lb)
Contrepoids	10200kg (22,490lb)
Flèche mono (avec vérin de balancier)	4140kg (9,130lb)

POIDS DES COMPOSANTS PRINCIPAUX

Patin		Poids en ordre de marche	Pression au sol
Type	Largeur mm (in)	kg (lb)	kgf/cm2(psi)
Triple nervure	600 mm (24")	51000 (112,430)	0,88 (12.51)
	700 mm (28")	51540 (113,630)	0,76 (10.81)
	750 mm (30")	51810 (114,220)	0,72 (10.24)
	800 mm (32")	52080 (114,820)	0,67 (9.53)
Double nervure	600 mm (24")	51000 (112,430)	0,88 (12.51)
	700 mm (28")	51540 (113,630)	0,76 (10.81)

GODETS

Les godets sont des accessoires entièrement soudés en acier à haute résistance.

1,00 (1.31)

1,38 (1.80)

1,65 (2.16)

2,15 (2.81)

2,79 (3.65)

3,03 (3.96)

1,80 (2.35)

3,20 (4.19)

2,20 (2.88)

Profile SAE ³ (³)

Capacité m3(yd3)		Largeur mm (in)		Poidskg (lb)	Recommendation m (ft.in)
					7,06 (23' 2") Flèche				6,55 (21' 6") Flèche	9,00 (29' 6") Flèche
Profile SAE	Profile CECE	Sans couteaux latéraux	Avec couteaux latéraux		2,40 (7' 10") Balancier	2,90 (9' 6") Balancier	3,38 (11' 1") Balancier	4,00 (13' 1") Balancier	2,40 (7' 10") Balancier	5,85 (19' 2") Balancier
1,00 (1.31)	0,9 (1.17)	915 (36.0)	1065 (41.9)	1220 (2,690)	-	-	-	-	-	●
1,38 (1.80)	1,25 (1.63)	1100 (43.3)	1250 (49.2)	1420 (3,130)	-	-	-	-	-	■
1,65 (2.16)	1,48 (1.94)	1140 (44.9)	1290 (50.8)	1520 (3,350)	●	●	●	■	●	-
2,15 (2.81)	1,92 (2.51)	1415 (55.7)	1565 (61.6)	1740 (3,840)	●	●	■	▲	●	-
2,79 (3.65)	2,47 (3.23)	1760 (69.3)	1910 (75.2)	1960 (4,320)	■	■	▲	-	●	-
3,03 (3.96)	2,67 (3.49)	1890 (74.4)	2040 (80.3)	2090 (4,610)	▲	▲	-	-	■	-
■ 2,20 (2.88)	1,80 (2.35)	1840 (72.4)	-	2170 (4,780)	●	●	■	-	●	-
● 1,80 (2.35)	1,50 (1.96)	1560 (61.4)	-	2110 (4,650)	●	●	■	-	●	-
● 3,20 (4.19)	2,80 (3.66)	2095 (82.5)	-	2900 (6,390)	-	-	-	-	■	-

Godet pour travaux lourds Godet pour rochers - lourds

D'application pour des matériaux d'une densité 2000kg / m³ (3,370 lb/yd³) ou moins

D'application pour des matériaux d'une densité 1600kg / m³ (2,700 lb/yd³) ou moins

D'application pour des matériaux d'une densité 1100 kg/m³ (1,850 lb/yd³) ou moins

Accessions

La flèche et les balanciers sont en section à caisson, à faibles contraintes, entièrement soudés. Flèches de 6,55 m (21' 6"), 7,06 m (23' 2") et 9,00 m (29' 6") et des balanciers de 2,40 m (7' 10"), 2,90 m (9' 6"), 3,38 m (11' 1"), 4,00 m (13' 1") et 5,85 m (19' 2") sont disponibles.

FORCE D'EXCAVATION

Flèche	Longueur	mm (ft.in)	7060 (23' 2")				Remarque
	Poids	kg (lb)	3260 (7,180)
Balancier	Longueur	mm (ft.in)	2400 (7' 10")	2900 (9' 6")	3380 (11' 1")	4000 (13' 1")
	Poids	kg (lb)	2370 (5,220)	2540 (5,600)	2380 (5,250)	2670 (5,890)
Force d'attaque du godet	SAE	kN	247,1 [269,6]	251,1 [273,9]	253,0 [276,0]	253,0 [276,0]	[ ]: Renforceur de puissance
		kgf	25200 [27490]	25600 [27930]	25800 [28150]	25800 [28150]
		lbf	55560 [60610]	56440 [61570]	56880 [62050]	56880 [62050]
	ISO	kN	286,4 [312,4]	290,3 [316,7]	292,2 [318,8]	292,2 [318,8]
		kgf	29200 [31850]	29600 [32290]	29800 [32510]	29800 [32510]
		lbf	64370 [70220]	65260 [71190]	65700 [71670]	65700 [71670]
Force d'attaque du balancier	SAE	kN	278,5 [303,8]	225,6 [246,1]	192,2 [209,7]	171,6 [187,2]
		kgf	28400 [30980]	23000 [25090]	19600 [21380]	17500 [19090]
		lbf	62610 [68300]	50710 [55320]	43210 [47140]	38580 [42090]
	ISO	kN	291,3 [317,7]	235,4 [256,8]	200,1 [218,2]	177,5 [193,6]
		kgf	29700 [32400]	24000 [26180]	20400 [22250]	18100 [19750]
		lbf	65480 [71430]	52910 [57720]	44970 [49060]	39900 [43530]

Note : Le poids de la flèche inclus le vérin de balancier, tuyauterie et axes. Le poids du balancier inclus le vérin de godet, tuyauterie et axes.

Dimensions et rayons d'action

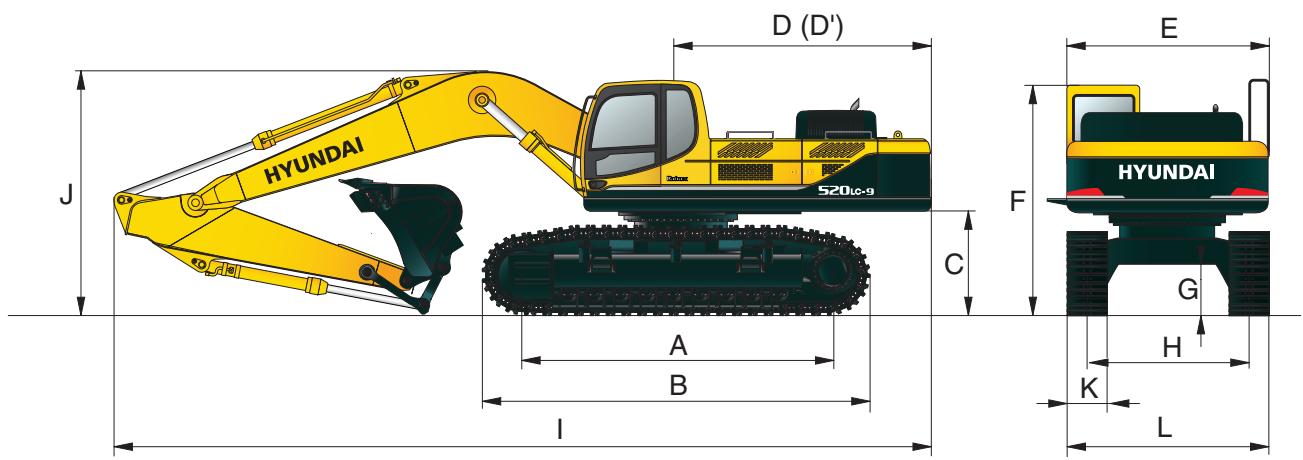

DIMENSIONS R520LC-9

mm (ft·in) mm (ft·in)

A	Distance entre les tambours	4470 (14' 8")
B	Longueur totale du train de roulement	5460 (17' 11")
C	Garde au sol du contrepoids	1500 (4' 11")
D	Rayon de pivotement de l'arrière	3750 (12' 4")
D'	Longueur de l'arrière de la machine	3695 (12' 1")
E	Largeur de la partie supérieure	2980 (9' 9")
F	Hauteur totale de la cabine	3400 (11' 2")
G	Garde au sol min.	770 (2' 6")
H	Voie (déployé/retracté)	2940 (9' 8") / 2380 (7' 10")

Longueur de la flèche		7060 (23' 2")				6550 (21' 6")	9000 (29' 6")
Longueur du balancier		2400 (7' 10")	2900 (9' 6")	3380 (11' 1")	4000 (13' 1")	2400 (7' 10")	5850 (19' 2")
I Longueur hors tout		12280 (40' 3")	12180 (40' 0")	12060 (39' 7")	12050 (39' 6")	11780 (38' 5")	13800 (45' 3")
J Hauteur totale de la flèche		3970 (13' 0")	3880 (12' 9")	3850 (12' 8")	4100 (13' 5")	4100 (13' 5")	5190 (17' 0")
K Largeur des patins		600 (24")		700 (28")	750 (30")	800 (32")
L Largeur hors tout	déployé	3540 (11' 7")		3640 (11' 11")	3690 (12' 1")	3740 (12' 3")
	rétracté	2990 (9' 9")		3080 (10' 1")	3130 (10' 3")	3180 (10' 5")

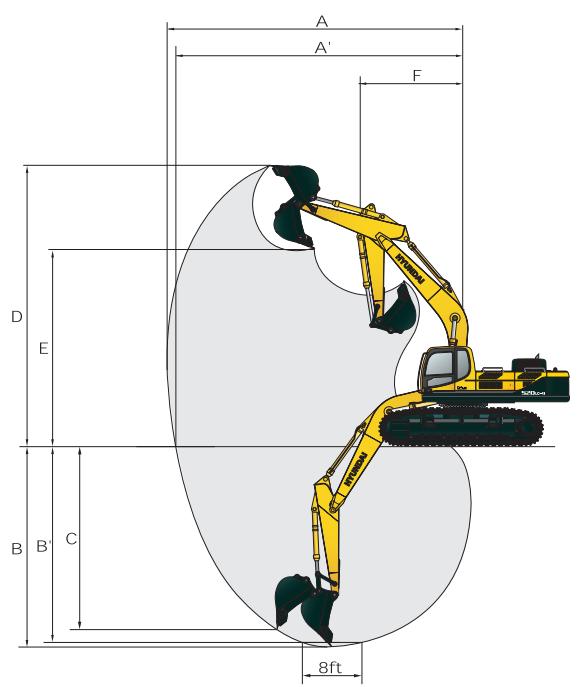

RAYONS d'action R520LC-9

mm (ft·in)

Longueur de la flèche		7060 (23' 2")				6550 (21' 6")	9000 (29' 6")
Longueur du balancier		2400 (7' 10")	2900 (9' 6")	3380 (11' 1")	4000 (13' 1")	2400 (7' 10")	5850 (19' 2")
A	Portée d'attaque max.	11140 (36' 7")	11530 (37' 10")	12080 (39' 8")	12640 (41' 6")	10590 (34' 9")	16280 (53' 5")
A'	Portée d'attaque max. au sol	10890 (35' 9")	11290 (37' 0")	11840 (38' 10")	12420 (40' 9")	10320 (33' 10")	16100 (52' 10")
B	Profondeur d'attaque	6610 (21' 8")	7110 (23' 4")	7590 (24' 11")	8210 (26' 11")	6130 (20' 1")	11380 (37' 4")
B'	Profondeur d'attaque (niveau 8')	6430 (21' 1")	6940 (22' 9")	7440 (24' 5")	8080 (26' 6")	5950 (19' 6")	11280 (37' 0")
C	Profondeur d'attaque pour murs verticaux	4880 (16' 0")	4780 (15' 8")	5470 (17' 11")	5980 (19' 7")	4390 (14' 5")	10070 (33' 0")
D	Hauteur d'attaque max.	10640 (34' 11")	10610 (34' 10")	11080 (36' 4")	11290 (37' 0")	10260 (33' 8")	13930 (45' 8")
E	Hauteur de déversement max.	7290 (23' 11")	7350 (24' 1")	7760 (25' 6")	7980 (26' 2")	6920 (22' 8")	10530 (34' 7")
F	Rayon de pivotement min.	5110 (16' 9")	4910 (16' 1")	4830 (15' 10")	4910 (16' 1")	4650 (15' 3")	5940 (19' 6")

Capacités de levage

R520LC-9

Charge avant 100° Charge latérale ou

Fliche : 6,55 m (21' 6") / Balancier : 2,4 m (7' 10") / Godet : 2,15 m³ (2.81 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 10200 kg (22,490 lb)

Hauteur du point de charge m (ft)		Rayon de charge							A portée max.
		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)	Capacité		Portée
											m (ft)
7.5 m	kg								*9680	9450	8.27
(25.0 ft)	lb								*21340	20830	(27.1)
6.0 m	kg					*12520	*12520	*10940	10930	*9510	7850
(20.0 ft)	lb					*27600	*27600	*24120	24100	*20970	17310
4.5 m	kg			*18820	*18820	*14060	*14060	*11610	10610	*9480	7010
(15.0 ft)	lb			*41490	*41490	*31000	*31000	*25600	23390	*20900	15450
3.0 m	kg					*15650	14440	*12390	10200	*9510	6620
(10.0 ft)	lb					*34500	31830	*27320	22490	*20970	14590
1.5 m	kg					*16660	13790	*12920	9840	*9540	6600
(5.0 ft)	lb					*36730	30400	*28480	21690	*21030	14550
Au niveau de sol	kg			*22490	21060	*16730	13430	*12920	9610	*9500	6960
	lb			*49580	46430	*36880	29610	*28480	21190	*20940	15340
-1.5 m	kg	*25000	*25000	*20550	*20550	*15740	13350	*12050	9550	*9220	7870
(-5.0 ft)	lb	*55120	*55120	*45300	*45300	*34700	29430	*26570	21050	*20330	17350
-3.0 m	kg	*20980	*20980	*17260	*17260	*13380	*13380			*8260	*8260
(-10.0 ft)	lb	*46250	*46250	*38050	*38050	*29500	*29500			*18210	*18210
-4.5 m	kg			*11720	*11720
(-15.0 ft)	lb			*25840	*25840

Fliche : 7,06 m (23' 2") / Balancier : 2,4 m (7' 10") / Godet : 2,15 m³ (2.81 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 10200 kg (22,490 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

Capacité

Portée

m (ft)

7.5 m

kg

*9860

*9860

*8740

8150

8.92

(25.0 ft)

lb

*21740

*21740

*19270

17970

(29.3)

6.0 m

kg

*12070

*12070

*10320

*10320

*8630

6890

9.66

(20.0 ft)

lb

*26610

*26610

*22750

*22750

*19030

15190

(31.7)

4.5 m

kg

*13750

*13750

*11130

10410

*9620

7600

*8620

6210

10.10

(15.0 ft)

lb

*30310

*30310

*24540

22950

*21210

16760

*19000

13690

(33.1)

3.0 m

kg

*15370

13980

*11980

9950

*9980

7390

*8670

5890

10.26

(10.0 ft)

lb

*33890

30820

*26410

21940

*22000

16290

*19110

12990

(33.7)

1.5 m

kg

*16320

13350

*12570

9570

*10220

7200

*8720

5870

10.18

(5.0 ft)

lb

*35980

29430

*27710

21100

*22530

15870

*19220

12940

(33.4)

Au niveau de sol

kg

*16370

13040

*12680

9340

*8720

6160

9.84

lb

*36090

28750

*27950

20590

*19220

13580

(32.3)

-1.5 m

kg

*19880

*19880

*15530

13000

*12110

9280

*8550

6880

9.22

(-5.0 ft)

lb

*43830

*43830

*34240

28660

*26700

20460

*18850

15170

(30.2)

-3.0 m

kg

*20120

*20120

*17240

*17240

*13690

13170

*10450

9420

*7940

*7940

8.22

(-10.0 ft)

lb

*44360

*44360

*38010

*38010

*30180

29030

*23040

20770

*17500

*17500

(27.0)

-4.5 m

kg

*12990

*12990

*10140

*10140

(-15.0 ft)

lb

*28640

*28640

*22350

*22350

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. (*) indique la charge limitée par la capacité hydraulique.

R520LC-9

Charge avant 100° Charge latérale ou 360°

Fliche : 7,06 m (23' 2") / Balancier : 2,9 m (9' 6") / Godet : 2,15 m³ (2.81 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 10200 kg (22,490 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

Capacité

Portée

m (ft)

7.5 m

kg

*9130

*9130

*8030

7490

9.38

(25.0 ft)

lb

*20130

*20130

*17700

16510

(30.8)

6.0 m

kg

*9680

*9680

*7980

6390

10.08

(20.0 ft)

lb

*21340

*21340

*17590

14090

(33.1)

4.5 m

kg

*17520

*17520

*12920

*12920

*10560

10490

*9150

7650

*8020

5780

10.50

(15.0 ft)

lb

*38620

*38620

*28480

*28480

*23280

23130

*20170

16870

*17680

12740

(34.4)

3.0 m

kg

*21080

*21080

*14680

14130

*11500

9990

*9620

7390

*8110

5480

10.66

(10.0 ft)

lb

*46470

*46470

*32360

31150

*25350

22020

*21210

16290

*17880

12080

(35.0)

1.5 m

kg

*22550

20650

*15900

13380

*12240

9560

*9990

7150

*8210

5440

10.58

(5.0 ft)

lb

*49710

45530

*35050

29500

*26980

21080

*22020

15760

*18100

11990

(34.7)

Au niveau de sol

kg

*22180

20340

*16280

12970

*12550

9260

*10050

6980

*8290

5670

10.26

lb

*48900

44840

*35890

28590

*27670

20410

*22160

15390

*18280

12500

(33.7)

-1.5 m

kg

*21080

*21080

*20820

20390

*15780

12830

*12240

9140

*8260

6270

9.66

(-5.0 ft)

lb

*46470

*46470

*45900

44950

*34790

28290

*26980

20150

*18210

13820

(31.7)

-3.0 m

kg

*23440

*23440

*18490

*18490

*14330

12930

*11060

9200

*7950

7480

8.72

(-10.0 ft)

lb

*51680

*51680

*40760

*40760

*31590

28510

*24380

20280

*17530

16490

(28.6)

-4.5 m

kg

*18200

*18200

*14780

*14780

*11520

*11520

*6800

*6800

7.30

(-15.0 ft)

lb

*40120

*40120

*32580

*32580

*25400

*25400

*14990

*14990

(24.0)

Fliche : 7,06 m (23' 2") / Balancier : 3,38 m (11' 1") / Godet : 2,15 m³ (2.81 yd³) profil SAE / Patin de 600 mm (24")à triple nervure avec contrepoids de 10200 kg (22,490 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

Capacité

Portée

m (ft)

7.5 m

kg

*7510

6700

10.00

(25.0 ft)

lb

*16560

14770

(32.8)

6.0 m

kg

*9190

*9190

*8380

7980

*7470

5810

(20.0 ft)

lb

*20260

*20260

*18470

17590

*16470

12810

4.5 m

kg

*16290

*16290

*12260

*12260

*10120

*10120

*8830

7750

*7510

5290

(15.0 ft)

lb

*35910

*35910

*27030

*27030

*22310

*22310

*19470

17090

*16560

11660

3.0 m

kg

*20110

*20110

*14150

*14150

*11160

10110

*9380

7470

*7590

5040

(10.0 ft)

lb

*44330

*44330

*31200

*31200

*24600

22290

*20680

16470

*16730

11110

1.5 m

kg

*22300

21040

*15600

13560

*12020

9640

*9840

7200

*7680

5000

(5.0 ft)

lb

*49160

46390

*34390

29890

*26500

21250

*21690

15870

*16930

11020

Au niveau de sol

kg

*22570

20490

*16260

13060

*12490

9310

*10050

7000

*7750

5190

lb

*49760

45170

*35850

28790

*27540

20530

*22160

15430

*17090

11440

-1.5 m

kg

*19050

*19050

*21590

20400

*16040

12850

*12390

9130

*9790

6900

*7740

5670

(-5.0 ft)

lb

*42000

*42000

*47600

44970

*35360

28330

*27320

20130

*21580

15210

*17060

12500

-3.0 m

kg

*25420

*25420

*19580

*19580

*14900

12870

*11510

9130

*7520

6620

(-10.0 ft)

lb

*56040

*56040

*43170

*43170

*32850

28370

*25380

20130

*16580

14590

-4.5 m

kg

*21120

*21120

*16290

*16290

*12560

*12560

*9330

*9330

*6750

*6750

(-15.0 ft)

lb

*46560

*46560

*35910

*35910

*27690

*27690

*20570

*20570

*14880

*14880

-6.0 m

*10870

*10870

(-20.0 ft)

*23960

*23960

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. () indique la charge limitée par la capacité hydraulique.

R520LC-9

Charge avant : Charge latérale ou

Fliche : 7,06 m (23' 2") / Balancier : 4,0 m (13' 1") / Godet : 2,15 m³ (2.81 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 10200 kg (22,490 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

10.5 m (35.0 ft)

Capacité

Portée m (ft )

7.5 m

kg

*6160

*6160

*6770

5950

10.64

(25.0 ft)

lb

*13580

*13580

*14930

13120

(34.9)

6.0 m

kg

*7670

*7670

*6770

5200

11.26

(20.0 ft)

lb

*16910

*16910

*14930

11460

(36.9)

4.5 m

kg

*9320

*9320

*8200

7790

*5180

*6830

4750

11.62

(15.0 ft)

lb

*20550

*20550

*18080

17170

*11420

*11420

*15060

10470

(38.1)

3.0 m

kg

*18340

*18340

*13130

*13130

*10450

10170

*8830

7470

*6760

5620

*6920

4520

11.77

(10.0 ft)

lb

*40430

*40430

*28950

*28950

*23040

22420

*19470

16470

*14900

12390

*15260

9960

(38.6)

1.5 m

kg

*21260

*21260

*14840

13650

*11460

9640

*9410

7150

*7540

5450

*7030

4480

11.70

(5.0 ft)

lb

*46870

*46870

*32720

30090

*25260

21250

*20750

15760

*16620

12020

*15500

9880

(38.4)

Au niveau de sol

kg

*13810

*13810

*22360

20460

*15850

13020

*12130

9240

*9780

6900

*6850

5310

*7130

4620

11.41

lb

*30450

*30450

*49300

45110

*34940

28700

*26740

20370

*21560

15210

*15100

11710

*15720

10190

(37.4)

-1.5 m

kg

*18040

*18040

*22000

20150

*16010

12700

*12290

8990

*9780

6750

*7190

5000

10.88

(-5.0 ft)

lb

*39770

*39770

*48500

44420

*35300

28000

*27090

19820

*21560

14880

*15850

11020

(35.7)

-3.0 m

kg

*23040

*23040

*20520

20190

*15290

12620

*11780

8920

*9150

6730

*7110

5740

10.08

(-10.0 ft)

lb

*50790

*50790

*45240

44510

*33710

27820

*25970

19670

*20170

14840

*15670

12650

(33.1)

-4.5 m

kg

*24400

*24400

*17830

*17830

*13520

12770

*10290

9030

*6710

*6710

8.91

(-15.0 ft)

lb

*53790

*53790

*39310

*39310

*29810

28150

*22690

19910

*14790

*14790

(29.2)

-6.0 m

kg

*17570

*17570

*13410

*13410

*10090

*10090

(-20.0 ft)

lb

*38740

*38740

*29560

*29560

*22240

*22240

Fliche : 9,0 m (29' 6") / Balancier : 5,85 m (19' 2") / Godet : 1,38 m³ (1.80 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 10700 kg (23,590 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

3.0 m (10.0 ft)

5.0 m (15.0 ft)

7.0 m (25.0 ft)

9.0 m (30.0 ft)

11.0 m (35.0 ft)

13.0 m (45.0 ft)

Capacité

Portée m (ft )

10.0 m

kg

*4210

3970

13.66

(35.0 ft)

lb

*9280

8750

(44.8)

8.0 m

kg

*4750

*4750

*2800

*2800

*4140

3270

14.63

(25.0 ft)

lb

*10470

*10470

*6170

*6170

*9130

7210

(48.0)

6.0 m

kg

*5130

*5130

*4310

4110

*4130

2840

15.25

(20.0 ft)

lb

*11310

*11310

*9500

9060

*9110

6260

(50.0)

4.0 m

kg

*8700

*8700

*6790

*6790

*5650

5520

*4910

3900

*4170

2580

15.57

(15.0 ft)

lb

*19180

*19180

*14970

*14970

*12460

12170

*10820

8600

*9190

5690

(51.1)

2.0 m

kg

*16120

*16120

*10440

*10440

*7740

7260

*6190

5110

*5190

3670

*4230

2470

15.60

(5.0 ft)

lb

*35540

*35540

*23020

*23020

*17060

16010

*13650

11270

*11440

8090

*9330

5450

(51.2)

Au niveau de sol

kg

*16710

16170

*11660

9800

*8490

6670

*6630

4760

*5400

3460

*4290

2490

15.35

lb

*36840

35650

*25710

21610

*18720

14700

*14620

10490

*11900

7630

*9460

5490

(50.4)

-2.0 m

kg

*11290

*11290

*17600

15570

*12130

9250

*8870

6270

*6840

4500

*5410

3320

*4340

2660

14.80

(-5.0 ft)

lb

*24890

*24890

*38800

34330

*26740

20390

*19550

13820

*15080

9920

*11930

7320

*9570

5860

(48.6)

-4.0 m

kg

*14480

*14480

*16990

15500

*11860

9040

*8750

6090

*6680

4380

*4170

3290

*4330

3030

13.91

(-15.0 ft)

lb

*31920

*31920

*37460

34170

*26150

19930

*19290

13430

*14730

9660

*9190

7250

*9550

6680

(45.6)

-6.0 m

kg

*18200

*18200

*15010

*15010

*10780

9100

*8000

6110

*5900

4430

*4180

3740

12.60

(-20.0 ft)

lb

*40120

*40120

*33090

*33090

*23770

20060

*17640

13470

*13010

9770

*9220

8250

(41.3)

-8.0 m

kg

*16860

*16860

*11770

*11770

*8630

*8630

*6210

*6210

*3610

*3610

10.71

(-25.0 ft)

lb

*37170

*37170

*25950

*25950

*19030

*19030

*13690

*13690

*7960

*7960

(35.1)

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. (*) indique la charge limitée par la capacité hydraulique.

Équipement standard

Cabine (de taille) standard ISO

Cabine tous temps en acier avec visibilité à

Fenêtres en verre de sécurité

Essuie-glace relevable

Pare-brise coulissant pliant

Fenêtre latérale coulissante

Clé unique pour toutes les portes verrouillables

Compartment de rangement chaude et froide

Compartiment de rangement & dendrier

Plafond de cabine transparent

Lecteur CD/MP3 avec entrée AUX

Système de téléphone mains libres avec chargeur USB

Pare-soleil

Système d'optimisation de puissance assisté par ordinateur (nouveau CAPO)

3 modes de puissance, 3 modes de travail, mode utilisateur

Système de décélération automatique et de décélération

par bouton-poussoir

Système de préchauffage automatique

Système de prévention de surchauffe

Commande automatique de la température

Commande de température entièrement automatique

Dégivrage

Système d'autodiagnostic

Aide au démarrage (chauffage (de grille) d'air) par temps froid

Pupitre de contrôle centralisé

Affichage LCD

Régime moteur ou compteur kilométrique

Horloge

Compteurs

Jauge de carburant

Jauge de température du liquide de refroidissement du moteur

• Jauge de température de l'huile hydraulique

Témoins d'advertissement

• Avertissement moteur
• Surcharge équipements
• Erreur de communication
• Charge de la batterie
• Bouchage du filtre à air

Indicateurs

• Puissance max.
• Basse vitesse/Haute vitesse
• Réchauffeur à carburant
• Décélération automatique

Trois rétroviseurs extérieurs

Siège à suspension réglable avec ceinture de sécurité

Levier de commande réglable

Système d'inclinaison de la boîte-console (gauche)

Quatre phares de travail avant, un à l'arrière

Signal sonore électrique

Batteries (2 x 12V x 200 AH)

Interrupteur principal de batterie

Écran de radiateur amovible pour le nettoyage

Frein de rotation automatique

Désaération automatique de la conduite de carburant

Préfiltre à carburant avec réchauffeur à carburant

Système antichute de la flèche

Système antichute du balancier

Accumulateur pour l'abaissement de l'équipement de travail

Transducteur électrique

Châssis surbaissé sous capot

Ventilateur entraînée hydrauliquement

Alarme de translation

Pompe à carburant (50 L/min.)

Gyrophare

Clapet de sécurité pour le vérin de la flèche,

avec dispositif d'arrêt en cas de surcharge

Clapet de sécurité balancier

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet (benne presseuse, etc.)

Attacharapide

Prise électrique 12 volts (convertisseur 24V CC >12V CC)

Flèches

Flèche travaux lourds (7,06 m; 23' 2")

Flèche courte (6,55 m; 21' 6")

Commande automatique de la température

Climatiseur

Chauffage

Climatisation / chauffage manuel

Cabine FOPS/FOG (ISO/DIS 10262)

FOPS (Structure de protection contre les chutes d'objets)

FOG (Barrière contre les chutes d'objets)

Plafond de cabine en acier plein

Eclairage de la cabine

Casquette pare-brise avant chenilles

Track shoes

Patins à triple nervure (700 mm; 28")

Patins à triple nervure (750 mm; 30")

Patins à triple nervure (800 mm; 32")

Patins à double nervure (600 mm; 24")

Patins à double nervure (700 mm; 28")

Protection intégrale du rail de guidage des chenilles

Protection supplémentaire du bas de caisse

Système de préchauffage du liquide de refroidissement

Trousse à outils

Combinaison de travail pour l'opérateur

Caméra de recul

Siege

Siège à suspension pneumatique régable

Siège chauffant à suspension pneumatique régable

Siège chauffant à suspension mécanique

Vanne de changement de mode (2 modes)

Filtre à air avec bain d'huile

Hi-mate (système de gestion à distance)

Les équipements de série et optionnels peuvent varier. Consultez votre distributeur Hyundai pour de plus amples informations. L'engin illustré peut varier suivant les specifications internationales. Toutes les mesures faisant partie du système ISO (imperial) sont arrondies à la livre ou au pouce ou au centimètre le plus proche.

VOTRE CONTACT

HYUNDAI

HEAVY INDUSTRIES EUROPE

CONSTRUCTION EQUIPMENT

Hyundai Heavy Industries Europe N. V.

VOSSENDAAAL 11, 2440 GEEL, BELGIUM TEL: [phone] FAX: [phone]
