R320LC-7A - Excavatrice HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Excavatrice sur chenilles
Marque	HYUNDAI
Modèle	R320LC-7A
Moteur	Cummins QSC, 6 cylindres diesel turbo, 258 HP (brute) / 237 HP (nette) à 1750 tr/min
Poids en ordre de marche	Environ 32 200 kg (avec patins 600 mm)
Capacité du godet (standard)	1,44 m³ (SAE)

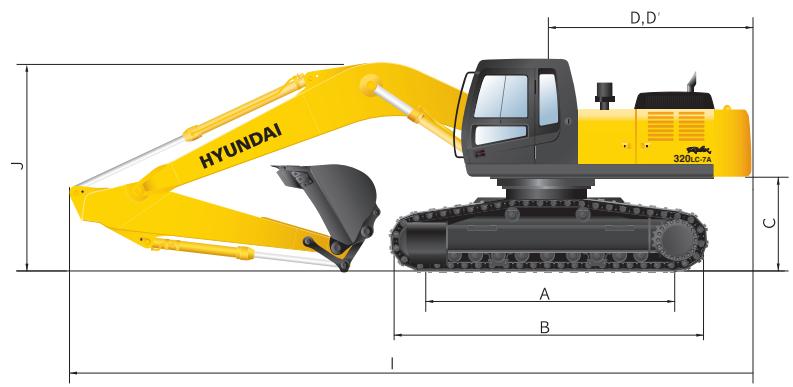

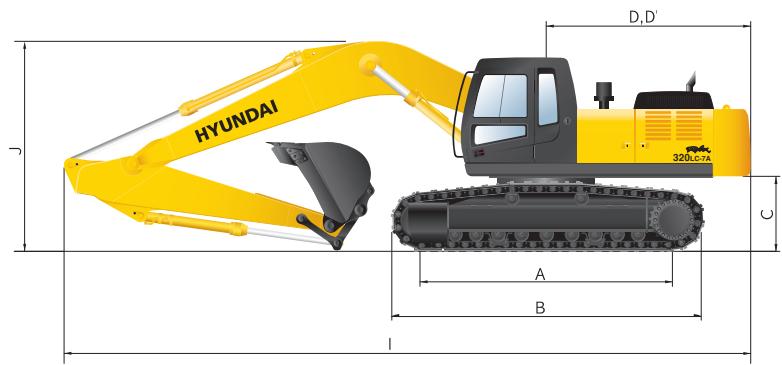

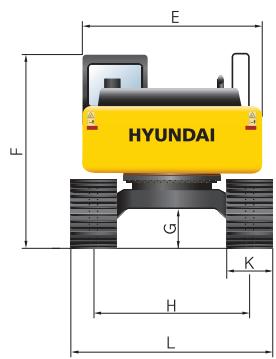

Longueur hors tout (flèche 6,45 m, balancier 2,2 m)	11 230 mm

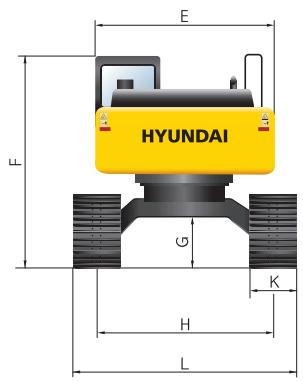

Largeur hors tout (patins 600 mm)	3 280 mm
Hauteur cabine	3 090 mm
Garde au sol	500 mm
Empattement	4 030 mm
Réservoir carburant	480 L
Réservoir hydraulique	210 L
Circuit hydraulique total	320 L
Pompe principale	Deux pompes à piston à cylindrée variable, débit max 2 x 260 L/min
Pression circuit de travail	330 kgf/cm² (4 690 psi)
Augmentation de puissance	360 kgf/cm² (5 120 psi)
Vitesse de translation max	5,3 km/h (haute) / 3,1 km/h (basse)
Vitesse de rotation	9,1 tr/min
Climatisation	Oui, 5 000 kcal/h (20 000 BTU/h)
Cabine	Tous temps, visibilité panoramique, siège réglable, commandes pilote
Sécurité	Système anti-redémarrage, prévention surchauffe automatique, frein de stationnement multidisque
Entretien courant	Accès facile aux composants, filtre à air centralisé, ajusteurs de chenille à cylindre graisseur

FOIRE AUX QUESTIONS - R320LC-7A HYUNDAI

Comment régler les chenilles de la R320LC-7A ?

Les chenilles se règlent facilement à l'aide des ajusteurs à cylindre graisseur et des ressorts amortisseurs situés sur le train de roulement.

Quel est le type de moteur utilisé sur cette excavatrice ?

Le moteur est un Cummins QSC, un diesel 6 cylindres en ligne à injection directe, turbocompresseur et refroidi par air, conforme à la norme Tier III.

Quelle est la capacité du réservoir de carburant ?

Le réservoir de carburant a une capacité de 480 litres (126,8 gallons US).

Comment activer le système d'augmentation de puissance ?

Appuyez sur le bouton-poussoir d'augmentation de puissance. Lorsqu'il est activé, la puissance d'attaque augmente d'environ 10% pour les travaux durs.

Que faire en cas de surchauffe du moteur ?

Le système de prévention de surchauffe automatique réduit le régime moteur via le contrôleur CPU. Si l'alarme persiste, arrêtez l'engin et vérifiez le niveau de liquide de refroidissement et les obstructions du radiateur.

Comment utiliser la décélération automatique ?

En l'absence de sollicitation des commandes pendant plus de 4 secondes, le CPU réduit automatiquement le régime à 1 000 tr/min. Vous pouvez aussi appuyer sur le bouton-poussoir de décélération pour passer à 700 tr/min.

Quels sont les modes de puissance disponibles ?

Il y a deux modes de puissance : Mode H (haute puissance) et Mode S (puissance standard), ainsi que des modes de travail (dur, général, marteau) et deux modes utilisateur (M et U) personnalisables.

Comment entretenir le filtre à air ?

Le filtre à air est centralisé dans un compartiment unique avec le boîtier de commande électrique pour un accès facile. Vérifiez et remplacez-le selon les intervalles indiqués dans le manuel d'entretien.

Quelle est la capacité de levage maximale de la R320LC-7A ?

La capacité de levage dépend de la configuration (flèche, balancier, patins). Par exemple, avec flèche 6,45 m et balancier 2,5 m, la charge maximale à portée de 3 m peut atteindre 14 010 kg (limitée par la stabilité).

Comment accéder au compartiment moteur pour l'entretien ?

Les capots latéraux gauche et droit s'ouvrent largement pour donner un accès dégagé au moteur et aux composants hydrauliques. Le capot latéral à ouverture gauche et droite facilite l'entretien.

MODE D'EMPLOI R320LC-7A HYUNDAI

Conçu pour une puissance, des performances et une fiabilité maximales.

Un nouveau chapitre vient de s'ouvrir dans les équipements de construction. Pour que le rêve devienne réalité.

Relax 320LC-7A

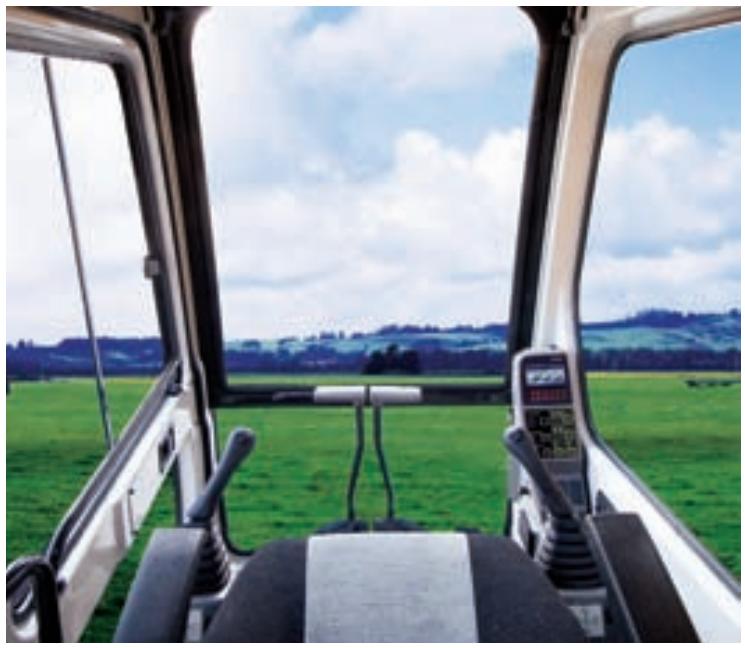

Visibilité

• Une visibilité encore plus étendue, pour une utilisation plus sûre et plus efficace.

Excellente ventilation

• La ventilation a été améliorée par l'ajout d'un plus grand système d'alimentation d'air frais et d'un débit d'air supplémentaire dans la cabine. Le pare-brise et les vitres latérales coulissantes améliorent la ventilation.
• Un grand toit ouvrant offre une visibilité vers le haut et une ventilation supplémentaire.

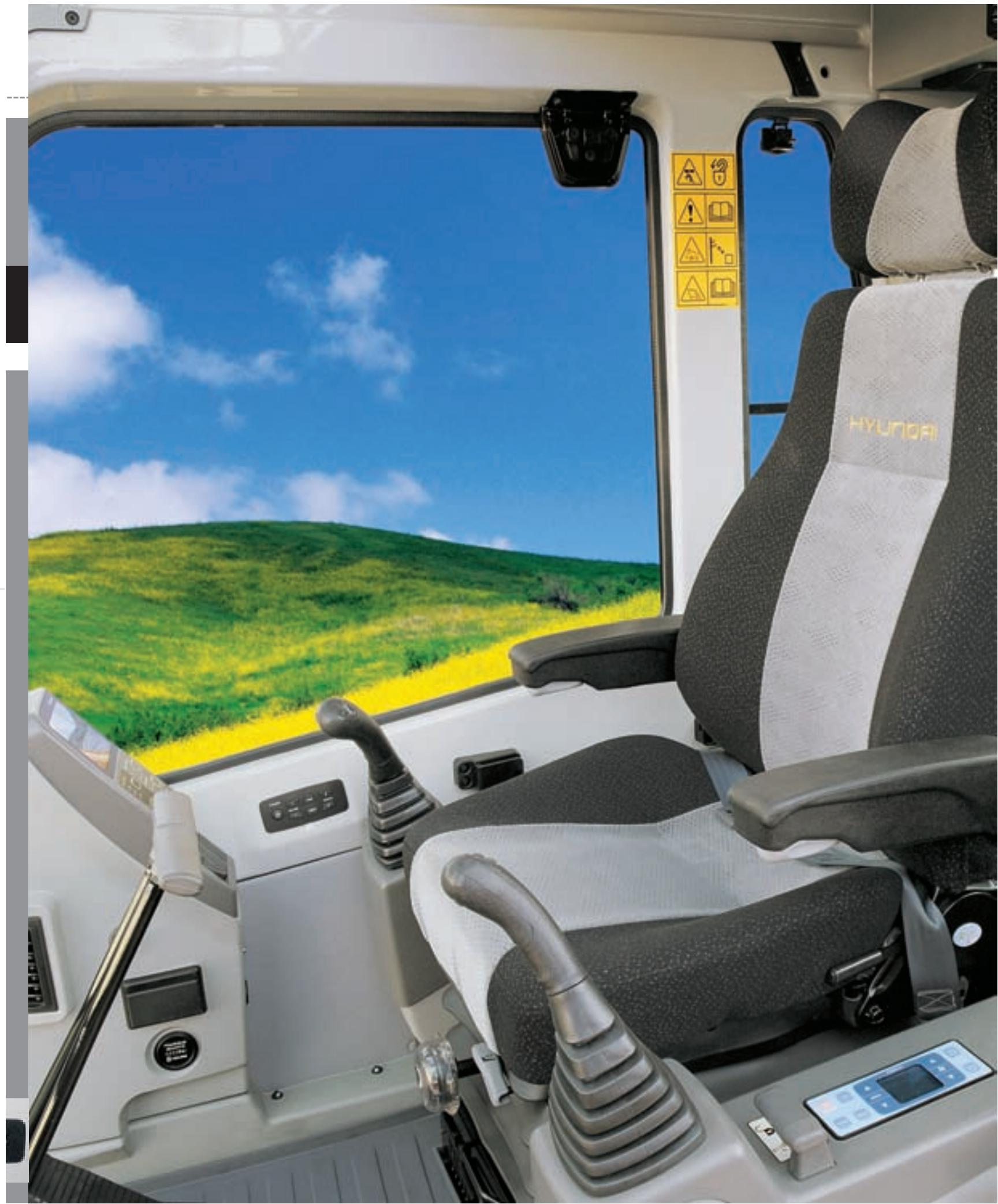

Environnement de travail confortable

• Les leviers de commande et le siège sont régibles pour offrir un confort maximal à l'opérateur.
• Le siège est entièrement régulable pour une position de travail optimale, réduisant la fatigue de l'opérateur.
• Les consoles coulissant vers l'avant et l'arrière pour une meilleure accessibilité.
• Les commandes à pression proportionnelle réduisent les efforts inutiles tout en assurant un travail précis.
• Les grandes vitres offrent une excellente visibilité dans toutes les directions.

Conception peu bruyante

• La série 7A Robex a été conçue pour minimiser le niveau sonore.
• Les ingénieurs de Hyundai ont consenti d'importants efforts pour réduire au maximum les niveaux de bruit intérieur et extérieur.
• Le niveau sonore dans la cabine a encore été réduit en améliorant les joints de porte de la cabine et du compartiment moteur.
• Un compartiment moteur isolé, complétant un isolant sonore, réduit également les bruits.

1 2 3

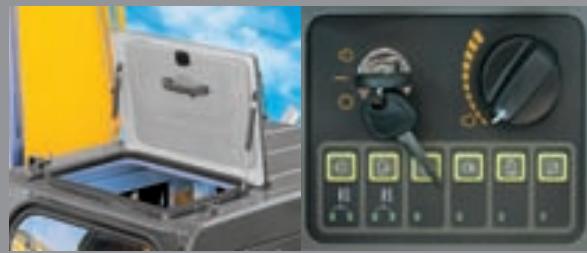

1 Cabine spacieuse et confortable 2 Toit ouvrant en acier 3 Contacteur d'allumage et interrupteur de régime moteur de type molette

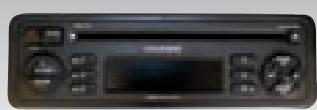

Commande Radio CD

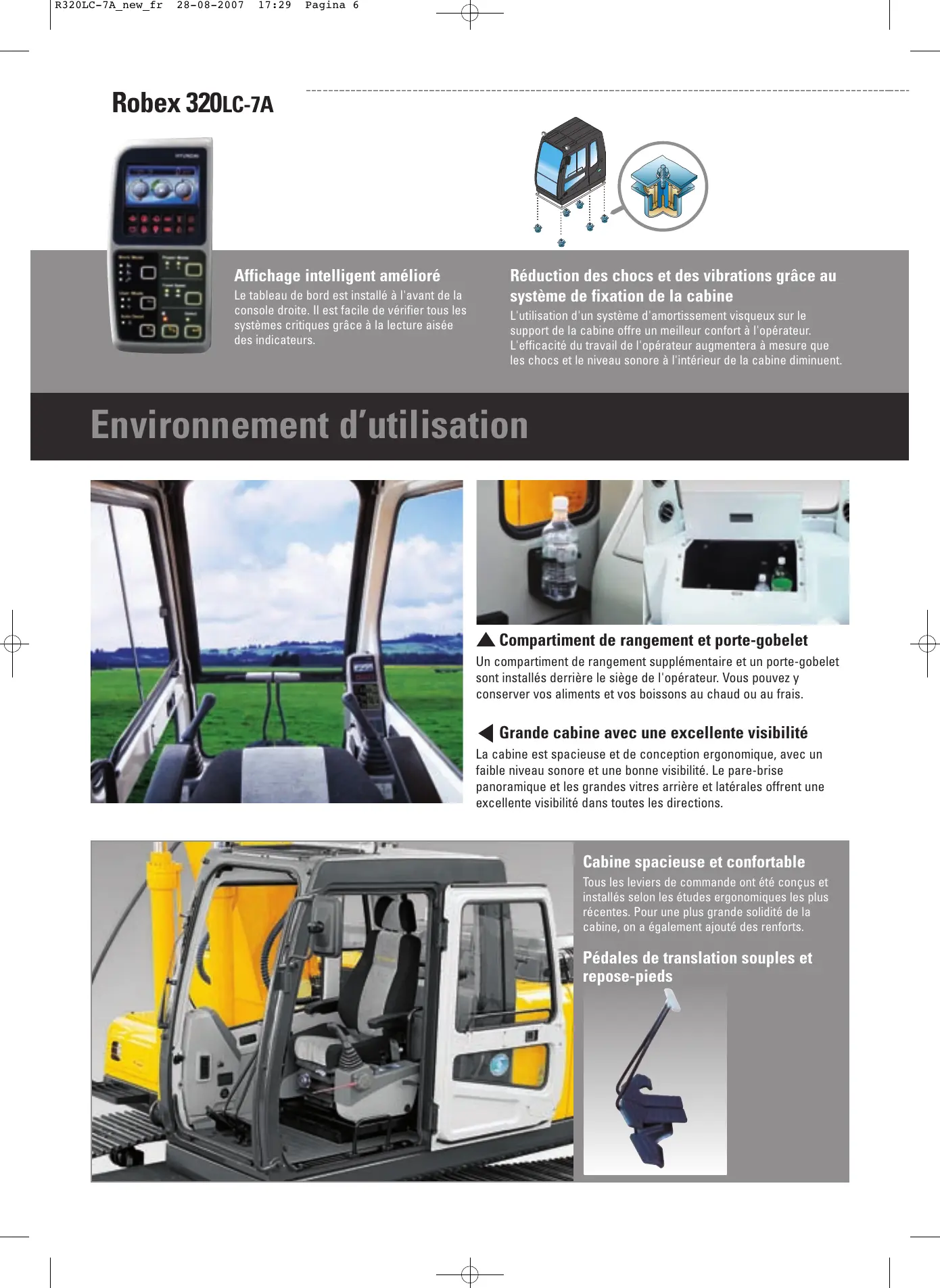

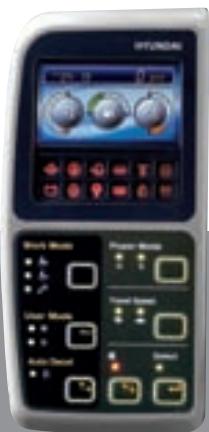

Affichage intelligent amélioré

Le tableau de bord est installé à l'avant de la console droite. Il est facile de vérifier tous les systèmes critiques grâce à la lecture aisée des indicateurs.

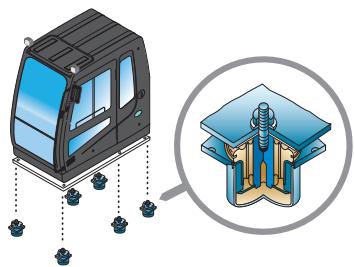

Réduction des chocs et des vibrations grâce au système de fixation de la cabine

L'utilisation d'un système d'amortissement visqueux sur le support de la cabine offre un meilleur confort à l'opérateur. L'efficacité du travail de l'opérateur augmentera à mesure que les chocs et le niveau sonore à l'intérieur de la cabine diminuent.

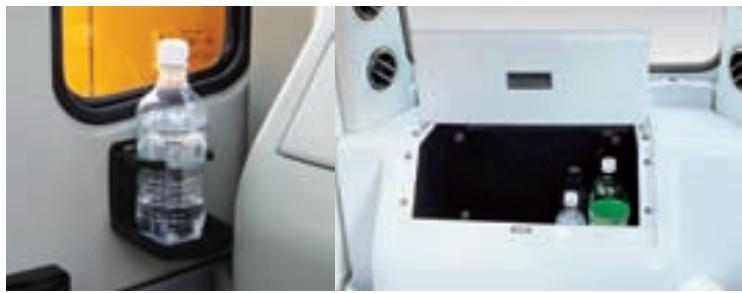

Compartiment de rangement et porte-gobelet

Un compartiment de rangement supplémentaire et un porte-gobelet sont installés derrière le siège de l'opérateur. Vous pouvez y conserver vos aliments et vos boissons au chaud ou au frais.

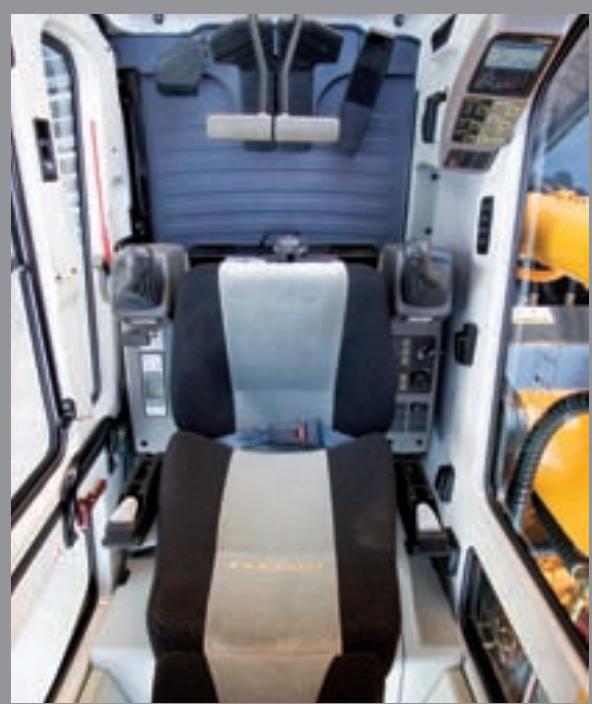

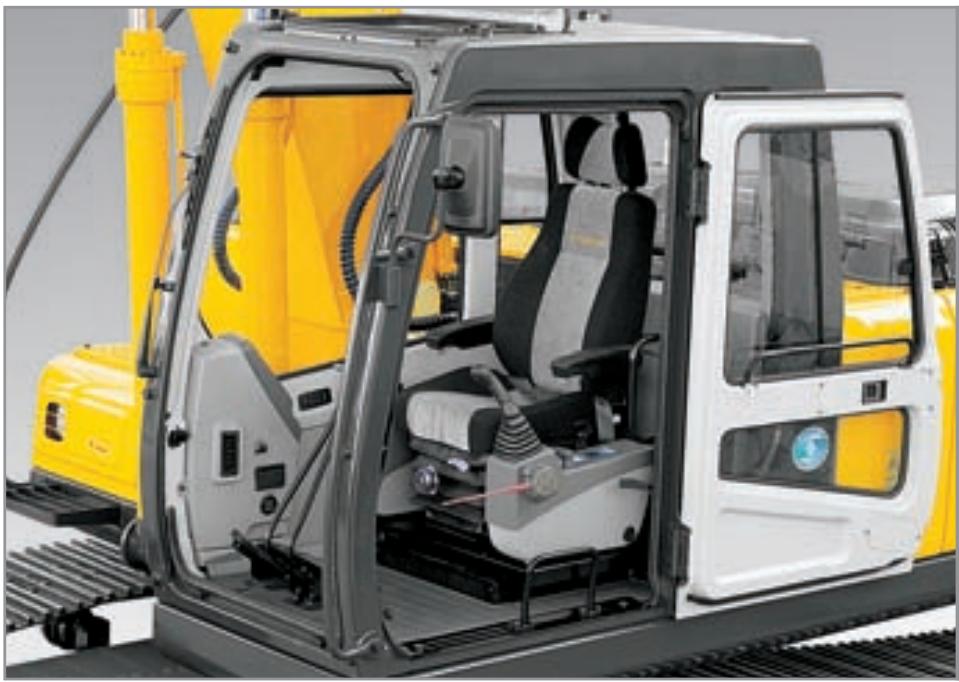

Grande cabine avec une excellente visibilité

La cabine est spacieuse et de conception ergonomique, avec un faible niveau sonore et une bonne visibilité. Le pare-brise panoramique et les grandes vitres avant et latérales offrent une excellente visibilité dans toutes les directions.

Cabine spacieuse et confortable

Tous les leviers de commande ont été conçus et installés selon les études ergonomiques les plus récentes. Pour une plus grande solidité de la cabine, on a également ajouté des renforts.

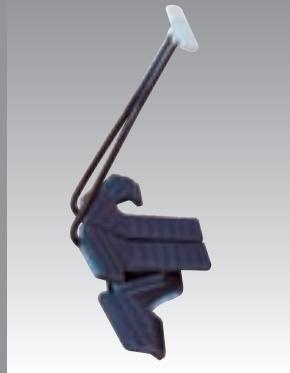

Pédales de translation souples et repose-pieds

Protection maximale

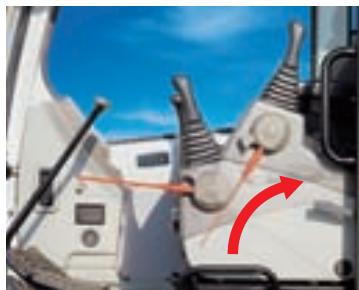

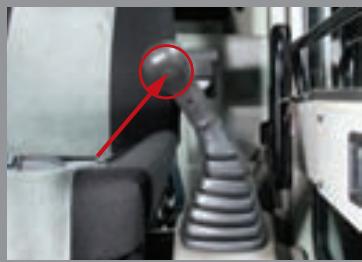

Manettes très sensibles et accès aisé

Les nouvelles poignées de levier pour un contrôle précis ont été équipées de plusieurs commutateurs.

• Augmentation de puissance
• Bouton-poussoir de déclaration
• Option (2)

Droite

• Klaxon Option (3)

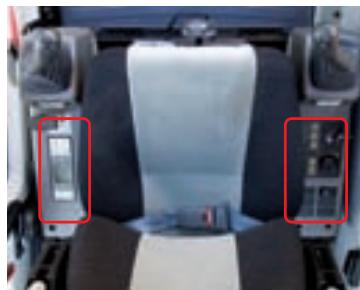

Tableaux de commande d'accès facile

Les interrupteurs et autres commandes essentielles se trouvent à proximité de l'opérateur. Cela permet de réduire les mouvements de l'opérateur, améliorant ainsi les commandes tout en réduisant la fatigue de l'opérateur.

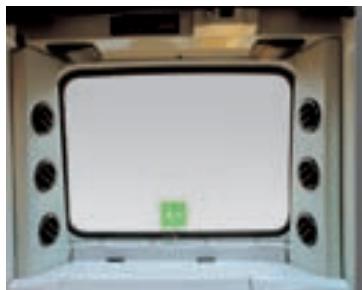

Sortie de secours par la vitre arrière

La vitre arrière est conçue pour que l'opérateur puisse sortir de l'engin en toute sécurité en cas d'urgence.

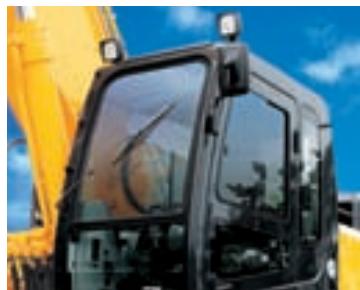

Essuie-glace relevable et Projecteurs sur la cabine

L'essuie-glace relevable a été perfectionné pour une meilleure visibilité à l'avant. Les projecteurs situés sur la cabine augmentent la sécurité en éclairant largement les alentours de l'engin en cas de travail de nuit. (en option)

Les métres conditions de travail dans un environnement agréable

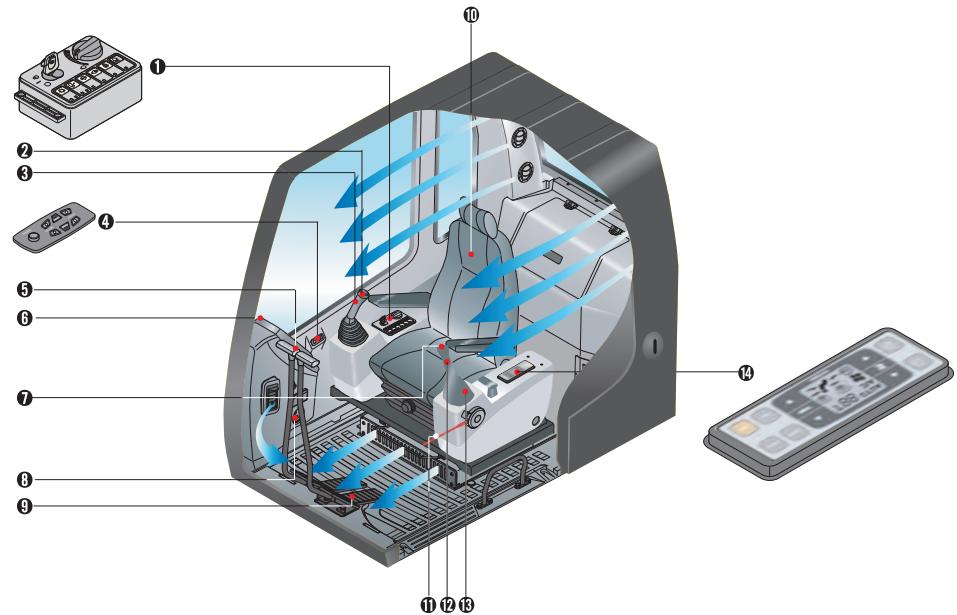

1 Panneau de commande centralisé Klaxon • Option 4 Télécommande radio Levier de déplacement Groupe 7 Bouton de décélération Compteur horaire 9 Pédale de déplacement 10 Siège à suspension entièrement régable 10 Levier de sécurité 12 Bouton augmentation de puissance 13 Manette de commande 14 Climatisation et contrôle de chauffage

Prévention de surchauffe du moteur automatique

Si la température du liquide de refroidissement du moteur est trop élevée, le dispositif de commande CPU diminue le régime du moteur pour le refroidir.

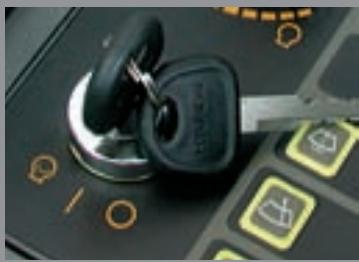

Système anti-redémarrage

Le nouveau système protège le démarreur contre un redémarrage lorsque le moteur tourne, même si l'opérateur actionne accidentellement la clé de contact.

Système de commande d'augmentation de puissance

Lorsque le système d'augmentation de puissance est activé, la puissance d'attaque augmente d'environ 10%. Cela est particulièrement utile lorsqu'une puissance supplémentaire est temporairement nécessaire, par exemple lors de l'excavation de terre dure et de roches.

Système de réchauffage automatique

Une fois le moteur démarré, si la température du liquide de refroidissement du moteur est faible, le contrôleur de l'UC augmente automatiquement la vitesse du moteur et le débit de la pompe pour réchauffer le moteur plus efficacement.

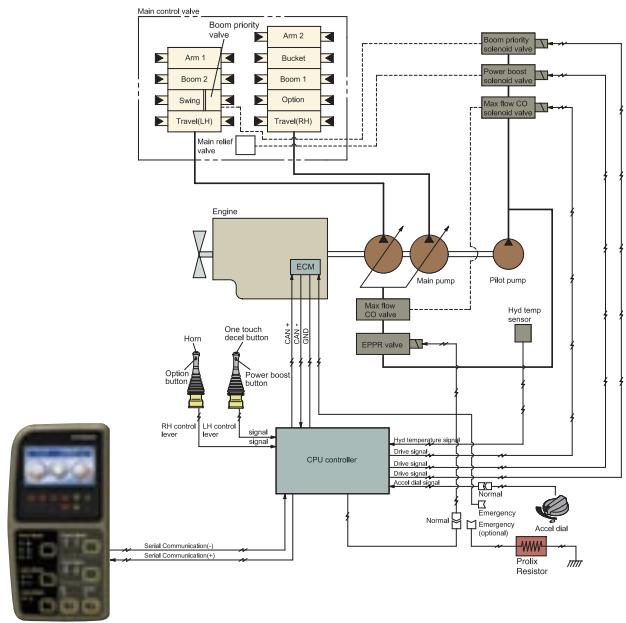

Système hydraulique perfectionné

SYSTEME CAPO AVANCE Cluster

Le système CAPO (Computer Aided Power Optimization: optimisation de puissance assistée par ordinateur) maintient la puissance du moteur et de la pompe à un niveau optimal. Les sélections de modes sont conçues pour diverses charges de travail et pour maintenir de bonnes prestations tout en réduisant la consommation de carburant. Les caractéristiques telles que la décélération automatique et l'augmentation de puissance sont comprises dans le système. Le système contrôle le régime du moteur, la température du liquide de refroidissement et la température de l'huile hydraulique. Le système comprend des possibilités d'autodiagnostic, qui affichent des codes d'erreur sur le panneau combiné.

Nouveau SYSTEME DE COMMANDE DE MODE

Mode puissance

Mode H: puissance élevée

Mode S: puissance standard

Mode de travail

: Travaux durs

Travaux généraux

: Marteau

Mode utilisateur

Mode M: Puissance maximale

Mode U: Mémorisation des préférences de puissance

de l'utilisateur

Système de déclaration automatique

Lorsque les commandes ne sont pas sollicitées pendant plus de 4 secondes, le dispositif de contrôle CPU envoie l'ordre à l'actionneur d'accélérateur de réduire le régime du moteur à 1000 t/min. Cela diminue

La consommation de carburant et réduit les niveaux sonores dans la cabine.

Système de coupure de débit maximal

Pour des commandes précises et des travaux de finition, le système de coupure de début max réduit le début de la pompe, permettant ainsi de travailler en douceur.

Système d'auto-diagnostic

Le dispositif de contrôle CPU diagnostique les problèmes dans le système CAPO provoqués par un dysfonctionnement hydraulique ou électrique et les affiche à l'écran LCD du panneau combiné sous la forme de codes d'erreur. Ce dispositif de contrôle peut identifier 48 types distincts d'erreurs. Les informations de cet apparieil, telles que le régime moteur, la pression de la pompe principale, la tension de la batterie, la température hydraulique et le statut de tous les commutateurs électriques fournit à l'opérateur l'état exact de cette machine. Cet instrument permet un diagnostique rapide en cas de panne.

Système de bouton-poussoir de décélération

Lorsque vous appuyez sur le bouton-poussoir de décélation, le dispositif de contrôle CPU commande l'actionneur d'accélération pour réduire le régime du moteur à 700 t/min. Et lorsque vous appuyez à nouveau sur le bouton-poussoir de décélation, le moteur revient au régime précédent.

Système de commande de début de la pompe

En position neutre, le débit de la pompe est réduit au minimum pour éliminer les pertes de puissance. En cours d'utilisation, le départ maximum de la pompe est fourni par l'actionneur pour augmenter la vitesse. En cas de mouvement du levier de commande, le débit de la pompe est réglé automatiquement et la vitesse de l'actionneur peut être commandée proportionnellement.

Système de maintien du balancier et de la flèche

Les soupapes de retenue de la vanne de commande principale empêchent le balancier et la flèche de descendre lorsqu'ils restent un long moment en position neutre.

Système de régénération de débit du balancier

La soupape de régénération de débit du balancier assure un fonctionnement du balancier tout en douceur, sans cavitations.

Amortisseur hydraulique dans la pédale de translation

Amélioration des sensations et maîtrise de la translation à l'aide de dispositif de réduction des chocs.

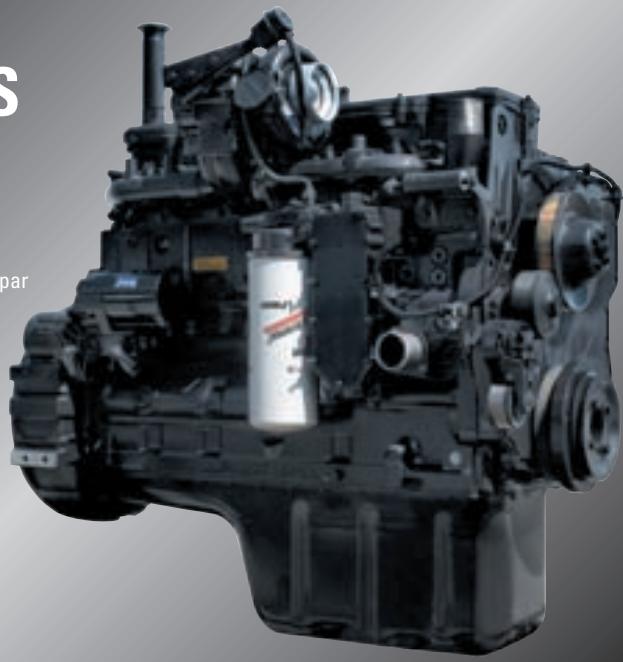

Moteur cummins QSC

Le moteur six cylindres à turbocompresseur et refroidi par air est conçu pour la puissance, la fiabilité, l'économie et les faibles émissions. Ce moteur est conforme aux normes d'émission Tier III.

Technologie de pointe

Le système Quantum développé par Cummins et intégré dans le moteur QSC offre cette source de puissance combinée avec une électronique de pointe, un couple supérieur et une (Meilleure réponse des gaz. Les intervalles de maintenance plus longs, une belleme économie de carburant et un bruit réduit permettent de poser un excellent diagnostic et donc de réaliser de valeurs prévisions économiques. Il en résultat un moteur encore plus performant que le C8.3-C et les groupes moteur les plus compétits. Le QSC est développé pour résister aux conditions de travail les plus dures. Les paliers offrent une plus grande surface pour traiter des charges plus importantes avec une plus grande durabilité. Le collecteur d'échévement permet une dilatation et une contraction à la chaleur, plus importante, ce qui permet d'éliminer les fractures dues aux tensions du métal. Le frottement réduit des cylindres garantissant une plus longue durée de vie du moteur et une belleme production. l'ensemble moteur QSC est concu pour durer plus longtemps.

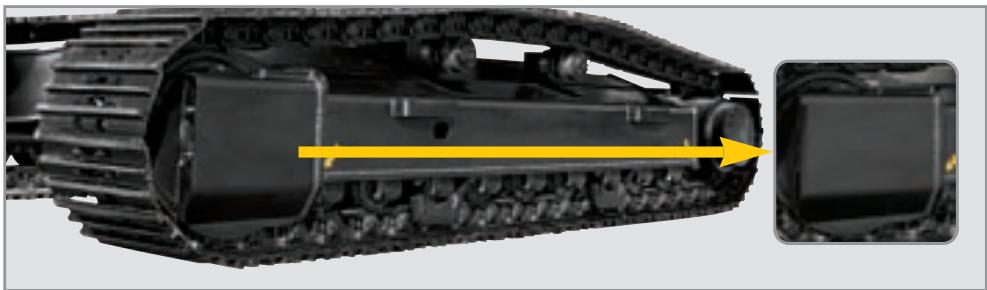

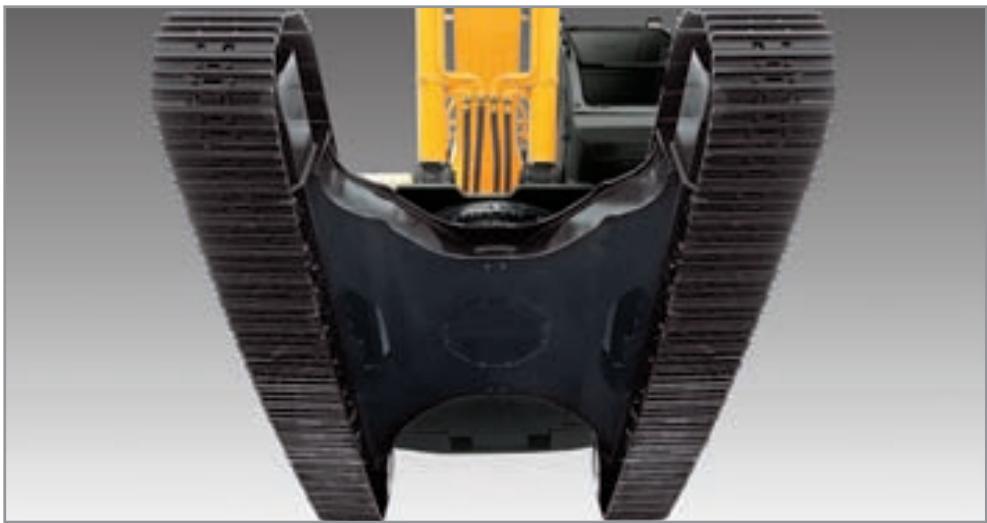

Chassis inférieur stable et solide

Le châssis renforcé de forme tubulaire est entièrement soudé avec des pièces en acier caractérisées par une grande solidité et une faible tension. Il garantit la sécurité et la résistance face à l'impact extérieur lors de la conduite sur sol rugueux et lors de travaux sur sites humides. L'utilisation de galets supérieurs et inférieurs et de protections de chenille hautement durables assure un transfert adéquat de la machine sur tous les terrains. Le long châssis inférieur comprend des composants style excavatrice pour travaux lourds. Un châssis central en X est intégralement soudé pour une solidité et une durabilité maximales.

Guides de chenilles et ajusteurs

Les robustes guides de chenilles Maintiennent les patins de chenilles en place. Le réglage des chenilles se fait aisément grâce aux ajusteurs à cylindre graisseur et aux ressorts amortisseurs. (Guide chenille complet : option)

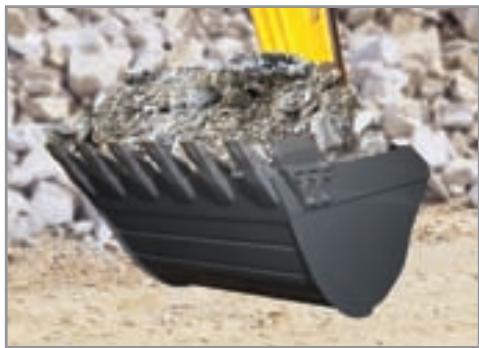

Godet et articulation de godet renforcés

Pour éviter toute usure excessive des chevilles et douilles, des joints scellés ont été utilisés. La liaison du godet comprend des caractéristiques haute durabilité et anti-usure. Plaques de renfort supplémentaires soudées sur la section du bord de coupe. Acier plus épais et plaque latérale supplémentaires mis en place pour consolider le godet.

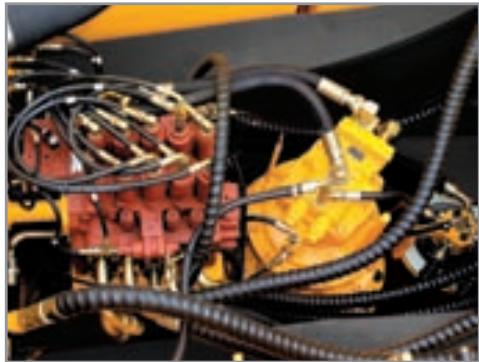

Commande de pivotement puissant et plus précise

Des caractéristiques améliorées d'amortissement des chocs font de la rotation une action précise et sans à-coup.

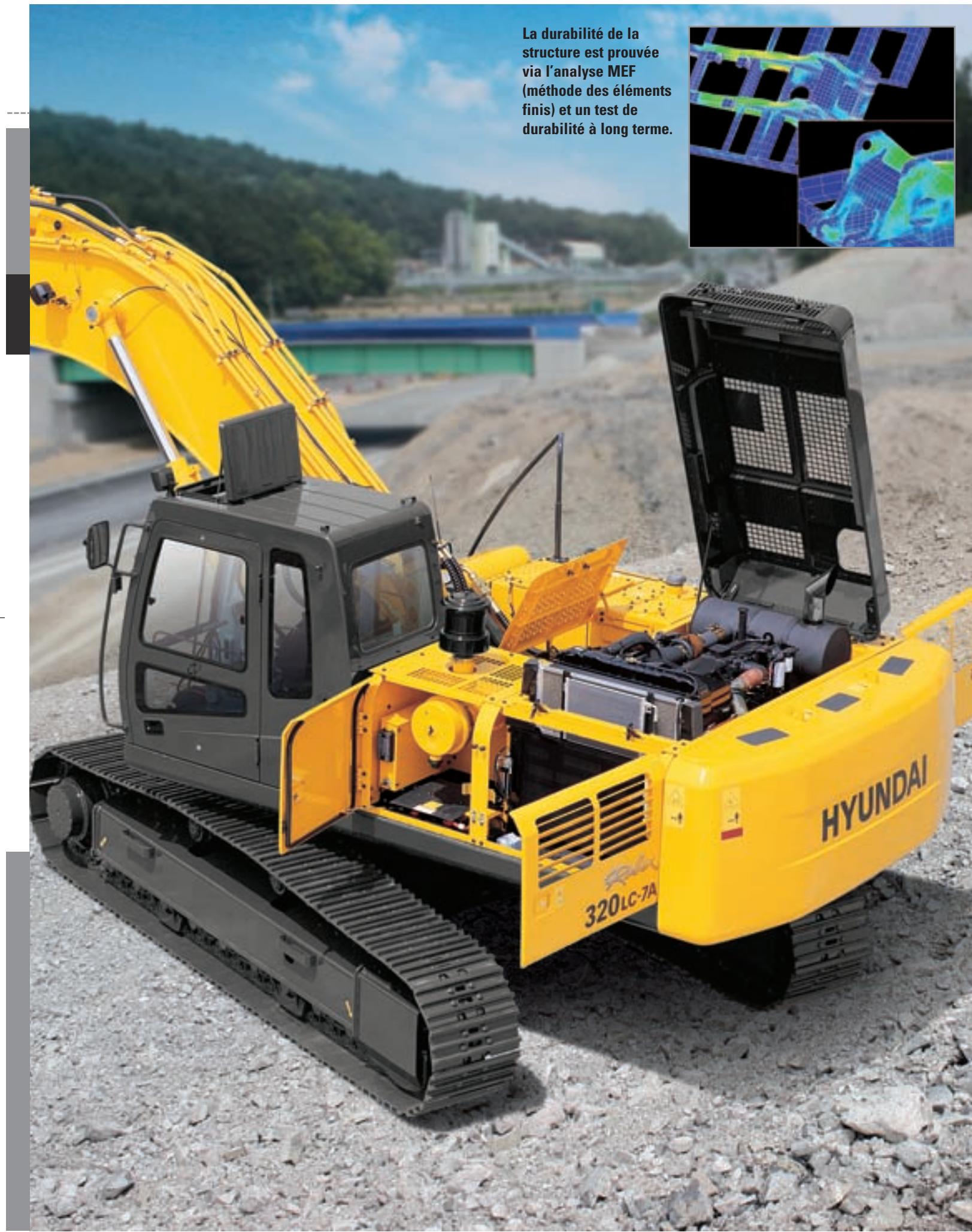

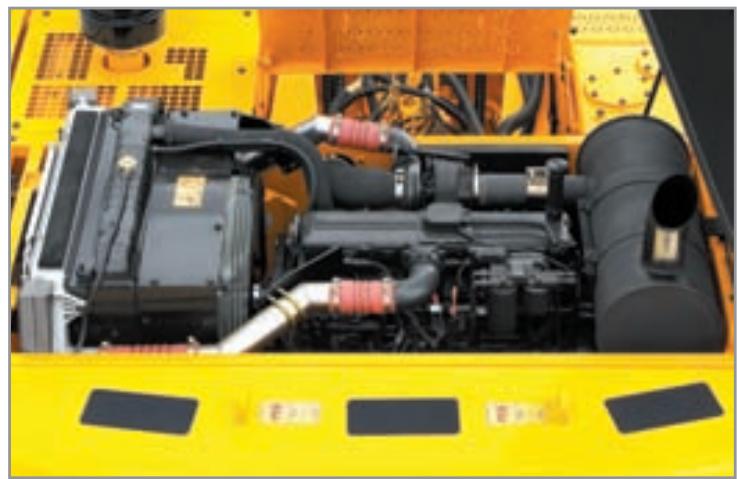

Capot latéral à ouverture gauche et droite

L'accès facile aux composants vitaux offre une vue parfaitement dégagée des composants, ce qui facilite l'entretien et les réparations.

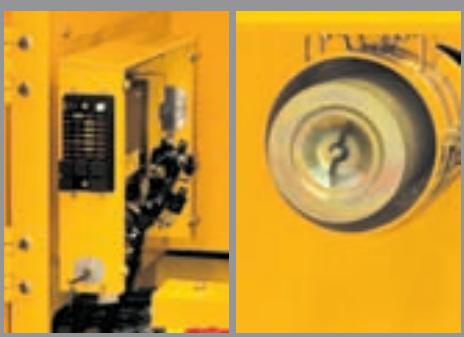

Composants moteur facies à entretenir

Un système de refroidissement et de préchauffage sont prévus pour une utilisation optimale et immédiate, et garantir de la sorte une plus longue durée de vie pour le moteur et les composants hydrauliques. L'entretien du moteur et du circuit hydraulique est considérablement simplifié grâce à l'accessibilité totale.

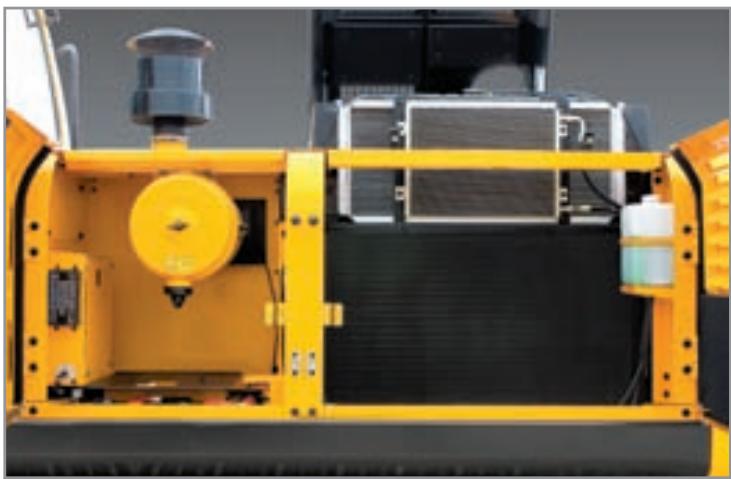

Boîtier de commande électrique et filtre à air facile à replacer centralisés

Le boîtier de commande électrique et le filtre à air sont centralisés dans un seul et même compartiment pour faciliter l'entretien.

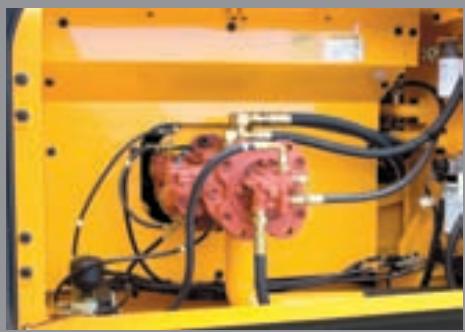

Pompe hydraulique très efficace

La capacité de sortie de la pompe a été augmentée.

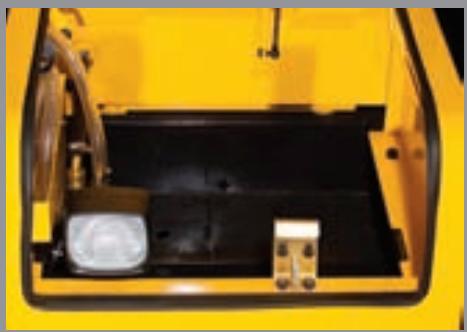

Grand coffre à outils constitue un espace de rangement supplémentaire

Moteur

Modèle			Cummins QSC
Type			Moteur diesel à 4 temps, 6 cylindres en ligne, injection directe, avec turbocompresseur et refroidi par air, à faibles émissions
Puisance nominale au volant	SAE	J1995 (brute)	258 HP (193 kW) / 1750 tpm
		J1349 (nette)	237 HP (177 kW) / 1750 tpm
	DIN	6271/1 (brute)	262 PS (193 kW) / 1750 tpm
		6271/1 (nette)	240 PS (177 kW) / 1750 tpm
Couple max.			114,8 kgf.m (830 lbf.ft) at 1500 rpm
Alésage x course			114 x 135 mm (4.5" x 5.3")
Cylindrée			8300 cc (506 cu in)
Batteries			2 x 12 V x 160 AH
Démarreur			24 V - 7,5 kW
Alternateur			24 V - 50 Amp

Système hydraulique

Pompe principale
Type	Deux pompes à piston à cylindrée variable
Débit max.	2 x 260 €/min (68.7 US gpm / 57.2 UK gpm)
Sous-pompe pour le circuit de contrôle	Pompe à engrenages
Système de pompè à capteur transversal économiqueisant le carburant
Moteurs hydrauliques
Translation	Moteur à piston axial à deux vitesses avec soupape de frein et frein de stationnement
Rotation	Moteur à piston axial avec frein automatique
Réglage de la soupape de décharge
Circuits de travail	330 kgf/cm² (4,690 psi)
Translation	330 kgf/cm² (4,690 psi)
Augmentation de puissance (flèche, balancier, godet)	360 kgf/cm² (5,120 psi)
Circuit de rotation	265 kgf/cm² (3,770 psi)
Circuit de commande	35 kgf/cm² (500 psi)
Soupape de service	Installé
Vérins hydrauliques
N° de vérins alèsage x tige x course	Flèche: 2-150 x 105 x 1480 mm (5.9" x 4.1" x 58.3")
	Balancier: 1-160 x 110 x 1685 mm (6.3" x 4.3" x 66.3")
	Godet: 1-140 x 100 x 1285 mm (5.5" x 3.9" x 50.6")

Translation et freins

Méthode de direction	Entièrement hydrostatique
Moteur de translation	Moteur à piston axial, modèle sabot
Système de démultiplication	Démultiplicitateur planétaire
Traction max. barre de tirage	29000 kgf (62,830 lbf)
Vitesse de translation max. (élevée) / (basse)	5,3 km/hr (3.4 mph) / 3,1 km/hr (2.0 mph)
Aptitude en côte	35° (70 %)
Frein de stationnement	Humide, multi-disque

Commandes

Des manettes opèrent par pression de pilote et des pédales avec levier détachable garantissant un fonctionnement ainsi et sans fatigue.

Controle pilote	Deux manettes avec un levier de sécurité (Gaugue): rotation et balancier, (droite): flèche et godet (ISO)
Translation et direction	Deux leviers avec pédales
Etranglement du moteur	Electrique, molette d'accéléateur
Feux	Deux feuels installés sur la flèche, un sous la batterie

Système de pivotement

Mateur de pivotement	Mateur à piston axial
Démultiplication de la rotation	Démultiplicitateur planétaire
Graissage du roulement de rotation	Bain de graisse
Frein de rotation	Humide, multi-disque
Vitesse de rotation	9,1 tpm

Contenances du liquide de refroidissement et des lubrifiants

(remplissement)	litre	Gallon américain	Gallon brannique
Réservoir de carburant	480	126.8	105.6
Liquide de refroidissement du moteur	45,0	11.9	9.9
Huile moteur	35	9.2	7.7
Dispositif de rotation	11	1.8	1.5
Réduction finale (chaque coté)	5,5	2.9	2.4
Circuit hydraulique (réservoir compris)	320	84.5	70.4
Réservoir hydraulique	210	55.5	46.2

Train de roulement

Le chassis central en X est intégralement soudé avec un chassis à section en caisson renforcé. Le train comprend des galets lubrifiés, des poulies libres, des tendeurs de chenille avec ressort et amortisseur absorbant les chocs, chaine de chenille assemblée avec double ou triple nervure.

Chassis central	Chassis central en X
Chaines	Type caisson pentagonal
Nombre de patins de chaque coté	48
Nombre de galets supérieurs de chaque coté	2
Nombre de galets inférieurs de chaque coté	9
Nombre de guides de chenille de chaque coté	2

Poids en ordre de marche (approximatif)

Le poids en ordre de marche, incluant flèche de 6450 mm, balancier de 3200 mm, godet rétro-arrière de 1,44m³, lubrifiant, liquide de refroidissement, réservoir de carburant plein, réservoir hydraulique plein et l'équipement standard.

Poids du composant principal

Structure supérieure	8320 kg (18,340 lb)
Contrepoids	6200 kg (13,670 lb)

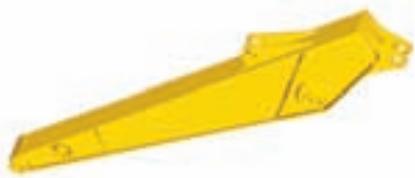

Flèche (avec vérin de balancier)	3030 kg (6,680 lb)

Poids en ordre de marche

Patins		Poids en ordre de marche		Pression sol
Type	Largeur mm (in)	Kg (lb)		kgf/cm2 (psi)
Triple nervure	※600 (24)	R320LC-7A	32200 (71,000)	0,62	(8.82)
		R320NLC-7A	32000 (70,500)	0,61	(8.67)
		R320LC-7A H/C	34700 (76,500)	0,67	(9.53)
	700 (28)	R320LC-7A	32800 (72,300)	0,54	(7.68)
		R320LC-7A H/C	35300 (77,800)	0,58	(8.25)
	800 (32)	R320LC-7A	33200 (73,200)	0,48	(6.83)
		R320LC-7A H/C	35700 (78,700)	0,51	(7.25)
	900 (36)	R320LC-7A	33600 (74,100)	0,43	(6.11)
Double nervure	710 (28)	R320LC-7A H/C	35900 (79,100)	0,58	(8.25)

Équipement standard

Godets

Profil SAE ^3 (^3)

0,90 (1.18)

1,14 (1.49)

※1,44(1.88)

1,74 (2.28) 2,10 (2.75)

1,44 (1.88)

1,44 (1.88) 1,73 (2.26)

Capacité m3(yd3)		Largeur mm (in)		Poidskg(lb)	Recommendation mm(ft.in)
					Flèche6450 (21' 2")					6150 (20' 2")
Profil SAE	Profil CECE	Sans couteaux latéraux	Avec couteaux latéraux		Bras	2200(7' 3")	2500(8' 2")	※3200(10' 6")	4050(13' 3")	2200(7' 3")
0,90 (1.18)	0,80 (1.05)	950 (37.4)	1070 (42.1)	870 (1,920)	●	●	●	■	●	●
1,14 (1.49)	1,00 (1.31)	1110 (43.7)	1230 (48.4)	980 (2,160)	●	●	●	■	●	●
※1,44 (1.88)	1,25 (1.63)	1380 (54.3)	1500 (59.1)	1110 (2,450)	●	●	■	▲	●	●
1,74 (2.28)	1,50 (1.96)	1620 (63.8)	1740 (68.5)	1230 (2,710)	■	■	▲	-	●	●
2,10 (2.75)	1,80 (2.35)	1910 (75.2)	2030 (79.9)	1370 (3,020)	▲	▲	-	-	■	■
■1,44 (1.88)	1,25 (1.63)	1470 (57.9)	-	1380 (3,040)	●	●	■	-	●	●
○1,44 (1.88)	1,25 (1.63)	1470 (57.9)	-	1470 (3,240)	●	●	■	-	●	●
○1,73 (2.26)	1,50 (1.96)	1710 (67.3)	-	1610 (3,550)	■	■	-	-	●	●

: Godet pelle rétrocaveuse standard : Travaux lourds : Godet roches-travaux lourds

D'application pour des matériaux d'une densité 2000kg / m³ ou moins

: D'application pour des matériaux d'une densité 1600kg / m³ ou moins

D'application pour des matériaux d'une densité 1100 kg / m³ ou moins

Accessoire de pelle rétrocaveuse

La flèche et le balancier sont à section en caisson, entièrement soudés et à faible tension. Flèche de 6450 mm et de 6150 mm disponibles ainsi que balanciers de 2200 mm, de 2500 mm et de 3200 mm et 4050 mm disponibles. Les godets sont en acier à haute tension entièrement soudés.

2200 mm (7'3") 2500 mm (8'2")

※3200mm(10'6')

4050 mm (13'3")

Force d'excavation

Bras	Longueur	mm (ft.in)	2200 (7' 3")	2500 (8' 2")	※ 3200 (10' 6")	4050 (13' 3")	Remarque
	Poids	kg (lb)	1500 (3,310)	1590 (3,510)	1680 (3,700)	1890 (4,170)
Force d'excavation du godet	SAE	kN	177,5 [193.6]	177,5 [193.6]	177,5 [193.6]	177,5 [193.6]	[ ]: Augmentation de puissance
		kgf	18100 [19,750]	18100 [19,750]	18100 [19,750]	18100 [19,750]
		lbf	39900 [43,530]	39900 [43,530]	39900 [43,530]	39900 [43,530]
	ISO	kN	198,1 [216.1]	198,1 [216.1]	198,1 [216.1]	198,1 [216.1]
		kgf	20200 [22,040]	20200 [22,090]	20200 [22,090]	20200 [22,040]
		lbf	44530 [48,580]	44530 [48,580]	44530 [48,580]	44530 [48,580]
Force d'excavation du bras	SAE	kN	185,3 [202.2]	168,7 [184.0]	132,4 [144.4]	112,8 [123.0]
		kgf	18900 [20,620]	17200 [18,760]	13500 [14,730]	11500 [12,550]
		lbf	41670 [45,460]	37920 [41,370]	29760 [32,470]	25350 [27,650]
	ISO	kN	191,2 [208.6]	174,6 [190.4]	136,3 [148.7]	115,7 [126.2]
		kgf	19500 [21,270]	17800 [19,420]	13900 [15,160]	11800 [12,870]
		lbf	42990 [46,900]	39240 [42,810]	30640 [33,430]	26010 [28,370]

Note : Poids du balancier y compris l'articulation et le vérin de godet. Balancier standard

Dimensions et rayons d'action

Dimensions R320LC-7A / R320NLC-7A

mm (ft·in) mm (ft·in)

A	Empattement	R320LC-7A	4030	(13' 3")
		R320NLC-7A	4030	(13' 3")
B	Longueur hors tout de l'excavatrice	4940	(16' 2")
C	Garde au sol du contrepoids	1200	(3' 11")
D	Rayon de rotation à l'arrière	3330	(10' 11")
D'	Longueur de l'extrémité arrêté	3265	(10' 9")
E	Largeur hors tout de la structure supérieure	2980	(9' 9")
F	Hauteur hors tout de la cabine	3090	(10' 2")
G	Garde au sol min.	500	(1' 8")
H	Voie	R320LC-7A	2680	(8' 10")
		R320NLC-7A	2390	(7' 10")

	Longueur flèche	※ 6450 (21' 2")				6150 (20' 2")
	Longueur du balancier	2200 (7' 3")	2500 (8' 2")	※ 3200 (10' 6")	4050 (13' 3")	2200 (7' 3")
I	Longueur hors tout	11230 (36' 10")	11100 (36' 5")	10980 (36' 0")	10980 (36' 0")	10930 (35' 10")
J	Hauteur hors tout de la flèche	3640 (11' 11")	3670 (12' 0")	3380 (11' 1")	3860 (12' 8")	3680 (12' 1")

K	Largeur patin de chenille		※600 (24")	700 (30")	800 (32")	900 (36")
L	Largeur hors tout	R320LC-7A	3280 (10' 9")	3380 (11' 1")	3480 (11' 5")	3580 (11' 9")
		R320NLC-7A	2990 (9' 10")	-	-	-

※ Equipement standard

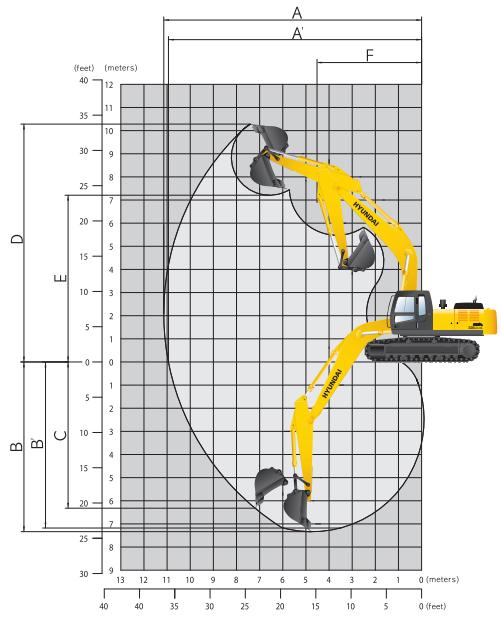

Rayons d'action R320LC-7A / R320NLC-7A

mm (ft·in)

	Longueur flèche	※ 6450 (21' 2")				6150 (20' 2")
	Longueur du balancier	2200 (7' 3")	2500 (8' 2")	※ 3200 (10' 6")	4050 (13' 3")	2200 (7' 3")
A	Portée d'attaque max.	10330 (33' 11")	10550 (34' 7")	11140 (36' 7")	11950 (39' 2")	10020 (32' 10")
A'	Portée d'attaque max. au sol	10110 (33' 2")	10330 (33' 11")	10940 (35' 11")	11760 (38' 7")	9800 (32' 2")
B	Profondeur d'attaque max.	6370 (20' 11")	6670 (21' 11")	7370 (24' 2")	8220 (26' 12")	6160 (20' 3")
B'	Profondeur d'attaque max. (niveau 8')	6160 (20' 3")	6470 (21' 3")	7210 (23' 8")	8080 (26' 6")	5950 (19' 6")
C	Profondeur d'attaque max. pour murs verticaux	5980 (19' 7")	5920 (19' 5")	6360 (20' 10")	7260 (23' 10")	5710 (18' 9")
D	Hauteur d'attaque max.	10220 (33' 6")	10170 (33' 4")	10310 (33' 10")	10710 (35' 2")	9940 (32' 7")
E	Hauteur de déversement max.	7050 (23' 2")	7050 (23' 2")	7240 (23' 9")	7630 (25' 0")	6780 (22' 3")
F	Rayon de rotation min.	4700 (15' 5")	4500 (14' 9")	4470 (14' 8")	4470 (14' 8")	4520 (14' 10")

※ Equipement standard

Dimensions r320lc-7a chassis haut

mm (ft·in)

A	Empattement	4030	(13' 3")
B	Longueur hors tout de l'excavatrice	4940	(16' 2")
C	Garde au sol du contrepoids	1500	(4' 11")
D	Rayon de rotation à l'arrière	3330	(10' 11")
D'	Longueur de l'extrémité arrêté	3265	(10' 9")
E	Largeur hors tout de la structure supérieure	2980	(9' 9")
F	Hauteur hors tout de la cabine	3390	(11' 1")
G	Garde au sol min.	765	(2' 6")
H	Voie	2870	(9' 5")

mm (ft·in)

	Longueur flèche	※ 6450 (21' 2")				6150 (20' 2")
	Longueur du balancier	2200 (7' 3")	2500 (8' 2")	※ 3200 (10' 6")	4050 (13' 3")	2200 (7' 3")
I	Longueur hors tout	11220 (36' 10")	11100 (36' 5")	10910 (35' 10")	11000 (36' 1")	10920 (35' 10")
J	Hauteur hors tout de la flèche	3740 (12' 3")	3760 (12' 4")	3360 (11' 0")	3810 (12' 6")	3780 (12' 5")

K	Largeur patin de chenille	※600 (24")	700 (28")	800 (32")	710 (28")
L	Largeur hors tout	3470 (11' 5")	3570 (11' 9")	3670 (12' 0")	3580 (11' 9")

※ Equipement standard

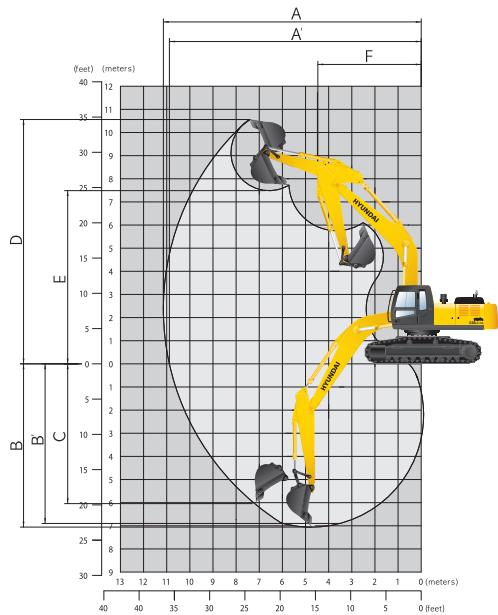

Rayons d'action r320lc-7a chassis haut

mm (ft·in)

	Longueur flèche	※ 6450 (21' 2")				6150 (20' 2")
	Longueur du balancier	2200 (7' 3")	2500 (8' 2")	※ 3200 (10' 6")	4050 (13' 3")	2200 (7' 3")
A	Portée d'attaque max.	10330 (33' 11")	10550 (34' 7")	11140 (36' 7")	11950 (39' 2")	10020 (32' 10")
A'	Portée d'attaque max. au sol	10.040 (32' 11")	10270 (33' 8")	10880 (35' 8")	11710 (38' 5")	9730 (31' 11")
B	Profondeur d'attaque max.	6100 (20' 0")	6400 (20' 12")	7100 (23' 4")	7950 (26' 1")	5880 (19' 3")
B'	Profondeur d'attaque max. (niveau 8')	5890 (19' 4")	6200 (20' 4")	6940 (22' 9")	7800 (25' 7")	5680 (18' 8")
C	Profondeur d'attaque max. pour murs verticaux	5700 (18' 8")	5650 (18' 6")	6080 (19' 11")	6980 (22' 11")	5440 (17' 10")
D	Hauteur d'attaque max.	10500 (34' 5")	10450 (34' 3")	10590 (34' 9")	10990 (36' 1")	10220 (33' 6")
E	Hauteur de déversement max.	7330 (24' 1")	7330 (24' 1")	7520 (24' 8")	7910 (25' 11")	7060 (23' 2")
F	Rayon de rotation min.	4700 (15' 5")	4500 (14' 9")	4470 (14' 8")	4470 (14' 8")	4520 (14' 10")

※ Equipement standard

Capacités de levage R320LC-7A

Rendement vers l'avant

Capacité nominale sur le côté ou 360 degrés

Flche: 6,45 m (21' 2") Balancier: 2,5 m (8' 2") Godet: 1,44 m³ (1.88 yd²) SAE Patin: 600 mm (24") triple nervure avec contrepoids de 6200 kg (13,670 lb)

Hauteur du point de charge m(ft)		Rayon de charge										A portée max.
		3.0m (10.0ft)		4.5m (15.0ft)		6.0m (20.0ft)		7.5m (25.0ft)		9.0m (30.0ft)		Capacité		Portée
		B	C	B	C	B	C	B	C	B	C	B	C	m (ft)
7.5m	kg											*6180	4840	8.34
25.0ft	lb							*6750	5750			*13620	10670	(27.4)
6.0m	kg							*14880	12680			6170	3920	9.19
20.0ft	lb							*7310	5540			13600	8640	(30.2)
4.5m	kg			*10750	*10750	*8420	8120	*16120	12210			5500	3430	9.70
15.0ft	lb			*23700	*23700	*18560	17900	*16120	12210			12130	7560	(31.8)
3.0m	kg			*14010	11740	*9940	7550	*8080	5260			5190	3190	9.92
10.0ft	lb			*30890	25880	*21910	16640	*17810	11600			11440	7030	(32.5)
1.5m	kg			*16290	10880	*11280	7070	8060	5000	5970	3680	5150	3150	9.88
5.0ft	lb			*35910	23990	*24870	15590	17770	11020	13160	8110	11350	6940	(32.4)
Niveau du sol	kg			*16990	10590	11260	6790	7860	4820			5390	3300	9.57
	lb			*37460	23350	24820	14970	17330	10630			11880	7280	(31.4)
-1.5m	kg	*14220	*14220	*16670	10590	11150	6700	7790	4760			6010	3700	8.97
-5.0ft	lb	*31350	*31350	*36750	23350	24580	14770	17170	10490			13250	8160	(29.4)
-3.0m	kg	*21440	*21440	*15460	10760	11240	6770					*7290	4590	7.98
-10.0ft	lb	*47270	*47270	*34080	23720	24780	14930					*16070	10120	(26.2)
-4.5m	kg	*17640	*17640	*12990	11140	*9520	7060					*6680	*6680	6.42
-15.0ft	lb	*38890	*38890	*28640	24560	*20990	15560					*14730	*14730	(21.1)

Flche: 6,45 m (21' 2") Balancier: 3,2 m (10' 6") Godet: 1,44 m³ (1.88 yd³) SAE Patin: 600 mm (24") triple nervure avec contrepoids de 6200 kg (13,670 lb)

Hauteur du point de charge m(ft)		Rayon de charge												A portée max.
		1.5m (5.0ft)		3.0m (10.0ft)		4.5m (15.0ft)		6.0m (20.0ft)		7.5m (25.0ft)		9.0m (30.0ft)		Capacité		Portée
										*4880	*4880			*5500	4200	9.06
7.5m	kg									*10760	*10760			*12130	9260	(29.7)
25.0ft	lb
6.0m	kg									*6000	5890			5510	3470	9.84
20.0ft	lb									*13230	12990			12150	7650	(32.3)
4.5m	kg							*7490	*7490	*6640	5640	*5070	3980	4960	3060	10.31
15.0ft	lb							*16510	*16510	*14640	12430	*11180	8770	10930	6750	(33.8)
3.0m	kg					*12430	12180	*9090	7700	*7490	5320	6140	3830	4690	2850	10.52
10.0ft	lb					*27400	26850	*20040	16980	*16510	11730	13540	8440	10340	6280	(34.5)
1.5m	kg					*15210	11110	*10610	7150	8090	5020	5970	3670	4640	2800	10.48
5.0ft	lb					*33530	24490	*23390	15760	17840	11070	13160	8090	10230	6170	(34.4)
Niveau du sol	kg			*9720	*9720	*16620	10580	11260	6780	7830	4790	5830	3540	4810	2900	10.19
	lb			*21430	*21430	*36640	23320	24820	14950	17260	10560	12850	7800	10600	6390	(33.4)
-1.5m	kg	*10800	*10800	*13710	*13710	*16830	10440	11060	6600	7700	4660			5280	3200	9.63
-5.0ft	lb	*23810	*23810	*30230	*30230	*37100	23020	24380	14550	16980	10270			11640	7050	(31.6)
-3.0m	kg	*14530	*14530	*18410	*18410	*16100	10510	11050	6600	7700	4670			6240	3840	8.74
-10.0ft	lb	*32030	*32030	*40590	*40590	*35490	23170	24360	14550	16980	10300			13760	8470	(28.7)
-4.5m	kg			*20220	*20220	*14270	10790	*10560	6780					*6880	*5250	7.37
-15.0ft	lb			*44580	*44580	*31460	23790	*23280	14950					*15170	*11570	(24.2)
-6.0m	kg					*10450	*10450
-20.0ft	lb					*23040	*23040

Flche: 6,45 m (21' 2") Balancier: 4,05 m (13' 3") Godet: 1,44 m³ (1.88 yd³) SAE Patin: 600 mm (24") triple nervvue avec contrepoids de 6200 kg (13,670 lb)

Hauteur du point de charge m(ft)		Rayon de charge												A portée max.
		1.5m (5.0ft)		3.0m (10.0ft)		4.5m (15.0ft)		6.0m (20.0ft)		7.5m (25.0ft)		9.0m (30.0ft)		Capacité		Portée
7.5m	kg													*4760	3440	10.00
25.0ft	lb													*10490	7580	(32.8)
6.0m	kg											*4160	*4160	4700	2890	10.71
20.0ft	lb											*9170	*9170	10360	6370	(35.1)
4.5m	kg									*5710	*5710	*5320	4030	4270	2570	11.13
15.0ft	lb									*12590	*12590	*11730	8880	9410	5670	(36.5)
3.0m	kg			*16820	*16820	*10330	*10330	*7880	*7880	*6640	5380	*5940	3830	4050	2390	11.32
10.0ft	lb			*37080	*37080	*22770	*22770	*17370	*17370	*14640	11860	*13100	8440	8930	5270	(37.1)
1.5m	kg			*9930	*9930	*13560	11450	*9590	7260	*7630	5030	5940	3630	4000	2340	11.29
5.0ft	lb			*21890	*21890	*29890	25240	*21140	16010	*16820	11090	13100	8000	8820	5160	(37.0)
Niveau du sol	kg			*10280	*10280	*15690	10640	*10950	6770	7790	4730	5750	3460	4120	2410	11.03
	lb			*22660	*22660	*34590	23460	*24140	14930	17170	10430	12680	7630	9080	5310	(36.2)
-1.5m	kg	*9390	*9390	*12710	*12710	*16580	10290	10950	6490	7580	4540	5630	3350	4450	2620	10.52
-5.0ft	lb	*20700	*20700	*28020	*28020	*36550	22690	24140	14310	16710	10010	12410	7390	9810	5780	(34.5)
-3.0m	kg	*12370	*12370	*16100	*16100	*16450	10230	10840	6400	7500	4480	5620	3340	5110	3060	9.72
-10.0ft	lb	*27270	*27270	*35490	*35490	*36270	22550	23900	14110	16530	9880	12390	7360	11270	6750	(31.9)
-4.5m	kg	*15810	*15810	*20640	*20640	*15320	10390	10930	6470	7590	4550			*6410	3940	8.53
-15.0ft	lb	*34860	*34860	*45500	*45500	*33770	22910	24100	14260	16730	10030			*14130	8690	(28.0)
-6.0m	kg			*18370	*18370	*12770	10780	*9220	6760					*6150	6120	6.71
-20.0ft	lb			*40500	*40500	*28150	23770	*20330	14900					*13560	13490	(22.0)

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567. 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculément lorsque l'engin se trouve sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet (Équipement standard) situé à l'arrière du godet. 4. (*) indique la charge limitée par la capacité hydraulique.

Capacités de levage R320LC-7A

Rendement vers l'avant

Capacité nominale sur le côté ou 360 degrés

• Flèche: 6,45 m (21' 2") - Balancier: 2,5 m (8' 2") - Godet: 1,44 m³ (1.88 yd³) SAE - Patin: 800 mm (32") triple nervure avec contrepoids de 6200 kg (13,670 lb)

Hauteur du point de charge m(ft)		Rayon de charge										A portée max.
		3.0m (10.0ft)		4.5m (15.0ft)		6.0m (20.0ft)		7.5m (25.0ft)		9.0m (30.0ft)		Capacité		Portée
		b	b	b	b	b	b	b	b	b	b	b	b	m (ft)
7.5m	kg											*6180	4990	8.34
25.0ft	lb							*6750	5920			*13620	11000	(27.4)
6.0m	kg							*14880	13050			*6260	4050	9.19
20.0ft	lb							*7310	5710			*13800	8930	(30.2)
4.5m	kg			*10750	*10750	*8420	8350	*16120	12590			5690	3560	9.70
15.0ft	lb			*23700	*23700	*18560	18410	*17810	11970			12540	7850	(31.8)
3.0m	kg			*14010	12080	*9940	7780	*8080	5430			5370	3310	9.92
10.0ft	lb			*30890	26630	*21910	17150	*17810	11970			11840	7300	(32.5)
1.5m	kg			*16290	11220	*11280	7300	8320	5170	6180	3810	5330	3270	9.88
5.0ft	lb			*35910	24740	*24870	16090	18340	11400	13620	8400	11750	7210	(32.4)
Niveau du sol	kg			*16990	10930	11620	7010	8130	4990			5580	3420	9.57
	lb			*37460	24100	25620	15450	17920	11000			12300	7540	(31.4)
-1.5m	kg	*14220	*14220	*16670	10920	11520	6920	8050	4920			6220	3840	8.97
-5.0ft	lb	*31350	*31350	*36750	24070	25400	15260	17750	10850			13710	8470	(29.4)
-3.0m	kg	*21440	*21440	*15460	11100	*11540	7000					*7290	4740	7.98
-10.0ft	lb	*47270	*47270	*34080	24470	*25440	15430					*16070	10450	(26.2)
-4.5m	kg	*17640	*17640	*12990	11480	*9520	7290					*6680	*6680	6.42
-15.0ft	lb	*38890	*38890	*28640	25310	*20990	16070					*14730	*14730	(21.1)

• Flèche: 6,45 m (21' 2") - Balancier: 3,2 m (10' 6") - Godet: 1,44 m³ (1.88 yd³) SAE - Patin: 800 mm (32") triple nervure avec contrepoids de 6200 kg (13,670 lb)

Hauteur du point de charge m(ft)		Rayon de charge												A portée max.
		1.5m (5.0ft)		3.0m (10.0ft)		4.5m (15.0ft)		6.0m (20.0ft)		7.5m (25.0ft)		9.0m (30.0ft)		Capacité		Portée
										*4880	*4880			*5500	4340	9.06
7.5m	kg									*10760	*10760			*12130	9570	(29.7)
25.0ft	lb
6.0m	kg									*6000	*6000			*5620	3590	9.84
20.0ft	lb									*13230	*13230			*12390	7910	(32.3)
4.5m	kg							*7490	*7490	*6640	5800	*5070	4120	5130	3180	10.31
15.0ft	lb							*16510	*16510	*14640	12790	*11180	9080	11310	7010	(33.8)
3.0m	kg					*12430	*12430	*9090	*7930	*7490	5490	6350	3970	4860	2970	10.52
10.0ft	lb					*27400	*27400	*20040	*17480	*16510	12100	14000	8750	10710	6550	(34.5)
1.5m	kg					*15210	11440	*10610	7370	8350	5180	6170	3800	4810	2910	10.48
5.0ft	lb					*33530	25220	*23390	16250	18410	11420	13600	8380	10600	6420	(34.4)
Niveau du sol	kg			*9720	*9720	*16620	10920	11620	7000	8090	4950	6040	3680	4990	3020	10.19
	lb			*21430	*21430	*36640	24070	25620	15430	17840	10910	13320	8110	11000	6660	(33.4)
-1.5m	kg	*10800	*10800	*13710	*13710	*16830	10770	11420	6830	7960	4830			5470	3330	9.63
-5.0ft	lb	*23810	*23810	*30230	*30230	*37100	23740	25180	15060	17550	10650			12060	7340	(31.6)
-3.0m	kg	*14530	*14530	*18410	*18410	*16100	10850	11420	6820	7970	4840			6460	3980	8.74
-10.0ft	lb	*32030	*32030	*40590	*40590	*35490	23920	25180	15040	17570	10670			14240	8770	(28.7)
-4.5m	kg			*20220	*20220	*14270	11120	*10560	7000					*6880	5430	7.37
-15.0ft	lb			*44580	*44580	*31460	24520	*23280	15430					*15170	11970	(24.2)
-6.0m	kg					*10450	*10450
-20.0ft	lb					*23040	*23040

• Flèche: 6,45 m (21' 2") - Balancier: 4,05 m (13' 3") - Godet: 1,44 m³ (1.88 yd³) SAE - Patin: 800 mm (32") triple nervvre avec contrepoids de 6200 kg (13,670 lb)

Hauteur du point de charge m(ft)		Rayon de charge												A portée max.
		1.5m (5.0ft)		3.0m (10.0ft)		4.5m (15.0ft)		6.0m (20.0ft)		7.5m (25.0ft)		9.0m (30.0ft)		Capacité		Portée
7.5m	kg													*4760	3560	10.00
25.0ft	lb													*10490	7850	(32.8)
6.0m	kg											*4160	*4160	4870	3010	10.71
20.0ft	lb											*9170	*9170	10740	6640	(35.1)
4.5m	kg									*5710	*5710	*5320	4160	4430	2680	11.13
15.0ft	lb									*12590	*12590	*11730	9170	9770	5910	(36.5)
3.0m	kg			*16820	*16820	*10330	*10330	*7880	*7880	*6640	5550	*5940	3970	4210	2500	11.32
10.0ft	lb			*37080	*37080	*22770	*22770	*17370	*17370	*14640	12240	*13100	8750	9280	5510	(37.1)
1.5m	kg			*9930	*9930	*13560	11790	*9590	7480	*7630	5200	6140	3760	4160	2440	11.29
5.0ft	lb			*21890	*21890	*29890	25990	*21140	16490	*16820	11460	13540	8290	9170	5380	(37.0)
Niveau du sol	kg			*10280	*10280	*15690	10980	*10950	7000	8050	4900	5960	3590	4280	2510	11.03
	lb			*22660	*22660	*34590	24210	*24140	15430	17750	10800	13140	7910	9440	5530	(36.2)
-1.5m	kg	*9390	*9390	*12710	*12710	*16580	10620	11320	6720	7840	4710	5840	3480	4620	2730	10.52
-5.0ft	lb	*20700	*20700	*28020	*28020	*36550	23410	24960	14820	17280	10380	12870	7670	10190	6020	(34.5)
-3.0m	kg	*12370	*12370	*16100	*16100	*16450	10560	11210	6620	7770	4640	5830	3470	5300	3180	9.72
-10.0ft	lb	*27270	*27270	*35490	*35490	*36270	23280	24710	14590	17130	10230	12850	7650	11680	7010	(31.9)
-4.5m	kg	*15810	*15810	*20640	*20640	*15320	10720	*11220	6690	7850	4720			*6410	*4080	8.53
-15.0ft	lb	*34860	*34860	*45500	*45500	*33770	23630	*24740	14750	17310	10410			*14130	*8990	(28.0)
-6.0m	kg			*18370	*18370	*12770	11120	*9220	6990					*6150	*6150	6.71
-20.0ft	lb			*40500	*40500	*28150	24520	*20330	15410					*13560	*13560	(22.0)

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567. 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculement lorsque l'engin se sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet (Équipement standard) situé à l'arrière du godet. 4. (*) indique la charge limitée par la capacité hydraulique

Capacités de levage R320NLC-7A

Rendement vers l'avant

Capacité nominale sur le côté ou 360 degrés

• Flèche: 6,45 m (21' 2") - Balancier: 2,5 m (8' 2") - Godet: 1,44 m³ (1.88 yd³) SAE - Patin: 600 mm (24") triple nervure avec contrepoids de 6200 kg (13,670 lb)

Hauteur du point de charge m(ft)		Rayon de charge										A portée max.
		3.0m (10.0ft)		4.5m (15.0ft)		6.0m (20.0ft)		7.5m (25.0ft)		9.0m (30.0ft)		Capacité		Portée
		b	c	b	c	b	c	b	c	b	c	b	c	m (ft)
7.5m	kg											*6180	4070	8.34
25.0ft	lb							*6750	4840			*13620	8970	(27.4)
6.0m	kg							*14880	10670			6130	3250	9.19
20.0ft	lb							*7310	4640			13510	7170	(30.2)
4.5m	kg			*10750	*10750	*8420	6830	*16120	10230			5460	2810	9.70
15.0ft	lb			*23700	*23700	*18560	15060	*17810	9630			12040	6190	(31.8)
3.0m	kg			*14010	9650	*9940	6290	*8080	4370			5150	2590	9.92
10.0ft	lb			*30890	21270	*21910	13870	*17810	9630			11350	5710	(32.5)
1.5m	kg			*16290	8840	*11280	5830	8010	4110	5930	2990	5110	2550	9.88
5.0ft	lb			*35910	19490	*24870	12850	17660	9060	13070	6590	11270	5620	(32.4)
Niveau du sol	kg			*16990	8570	11180	5550	7810	3940			5350	2670	9.57
	lb			*37460	18890	24650	12240	17220	8690			11790	5890	(31.4)
-1.5m	kg	*14220	*14220	*16670	8560	11080	5460	7740	3880			5970	3020	8.97
-5.0ft	lb	*31350	*31350	*36750	18870	24430	12040	17060	8550			13160	6660	(29.4)
-3.0m	kg	*21440	17830	*15460	8730	11160	5530					*7290	3770	7.98
-10.0ft	lb	*47270	39310	*34080	19250	24600	12190					*16070	8310	(26.2)
-4.5m	kg	*17640	*17640	*12990	9080	*9520	5820					*6680	5660	6.42
-15.0ft	lb	*38890	*38890	*28640	20020	*20990	12830					*14730	12480	(21.1)

• Flèche: 6,45 m (21' 2") - Balancier: 3,2 m (10' 6") - Godet: 1,44 m³ (1.88 yd³) SAE - Patin: 600 mm (24") triple nervve avec contrepoids de 6200 kg (13,670 lb)

Hauteur du point de charge m(ft)		Rayon de charge												A portée max.
		1.5m (5.0ft)		3.0m (10.0ft)		4.5m (15.0ft)		6.0m (20.0ft)		7.5m (25.0ft)		9.0m (30.0ft)		Capacité		Portée
7.5m	kg									*4880	*4880			*5500	3510	9.06
25.0ft	lb									*10760	*10760			*12130	7740	(29.7)
6.0m	kg									*6000	4970			5470	2860	9.84
20.0ft	lb									*13230	10960			12060	6310	(32.3)
4.5m	kg							*7490	*7010	*6640	4730	*5070	3290	4920	2490	10.31
15.0ft	lb							*16510	*15450	*14640	10430	*11180	7250	10850	5490	(33.8)
3.0m	kg					*12430	10060	*9090	6430	*7490	4420	6100	3140	4650	2300	10.52
10.0ft	lb					*27400	22180	*20040	14180	*16510	9740	13450	6920	10250	5070	(34.5)
1.5m	kg					*15210	9050	*10610	5900	8030	4130	5920	2980	4600	2240	10.48
5.0ft	lb					*33530	19950	*23390	13010	17700	9110	13050	6570	10140	4940	(34.4)
Niveau du sol	kg			*9720	*9720	*16620	8560	11180	5540	7780	3900	5790	2860	4770	2320	10.19
	lb			*21430	*21430	*36640	18870	24650	12210	17150	8600	12760	6310	10520	5110	(33.4)
-1.5m	kg	*10800	*10800	*13710	*13710	*16830	8420	10980	5370	7640	3780			5240	2580	9.63
-5.0ft	lb	*23810	*23810	*30230	*30230	*37100	18560	24210	11840	16840	8330			11550	5690	(31.6)
-3.0m	kg	*14530	*14530	*18410	17300	*16100	8490	10980	5370	7650	3790			6200	3130	8.74
-10.0ft	lb	*32030	*32030	*40590	38140	*35490	18720	24210	11840	16870	8360			13670	6900	(28.7)
-4.5m	kg			*20220	17820	*14270	8750	*10560	5540					*6880	*4340	7.37
-15.0ft	lb			*44580	39290	*31460	19290	*23280	12210					*15170	*9570	(24.2)
-6.0m	kg					*10450	9290
-20.0ft	lb					*23040	20480

• Flèche: 6,45 m (21' 2") - Balancier: 4,05 m (13' 3") - Godet: 1,44 m³ (1.88 yd³) SAE - Patin: 600 mm (24") triple nervure avec contrepoids de 6200 kg (13,670 lb)

Hauteur du point de charge m(ft)		Rayon de charge												A portée max.
		1.5m (5.0ft)		3.0m (10.0ft)		4.5m (15.0ft)		6.0m (20.0ft)		7.5m (25.0ft)		9.0m (30.0ft)		Capacité		Portée
7.5m	kg													*4760	2840	10.00
25.0ft	lb													*10490	6260	(32.8)
6.0m	kg											*4160	3470	4670	2350	10.71
20.0ft	lb											*9170	7650	10300	5180	(35.1)
4.5m	kg									*5710	4820	*5320	3330	4240	2050	11.13
15.0ft	lb									*12590	10630	*11730	7340	9350	4520	(36.5)
3.0m	kg			*16820	*16820	*10330	*10330	*7880	6610	*6640	4480	*5940	3140	4020	1890	11.32
10.0ft	lb			*37080	*37080	*22770	*22770	*17370	14570	*14640	9880	*13100	6920	8860	4170	(37.1)
1.5m	kg			*9930	*9930	*13560	9370	*9590	6000	*7630	4130	5890	2940	3970	1830	11.29
5.0ft	lb			*21890	*21890	*29890	20660	*21140	13230	*16820	9110	12990	6480	8750	4030	(37.0)
Niveau du sol	kg			*10280	*10280	*15690	8600	*10950	5530	7730	3850	5710	2770	4090	1890	11.03
	lb			*22660	*22660	*34590	18960	*24140	12190	17040	8490	12590	6110	9020	4170	(36.2)
-1.5m	kg	*9390	*9390	*12710	*12710	*16580	8270	10880	5260	7530	3660	5590	2670	4410	2070	10.52
-5.0ft	lb	*20700	*20700	*28020	*28020	*36550	18230	23990	11600	16600	8070	12320	5890	9720	4560	(34.5)
-3.0m	kg	*12370	*12370	*16100	*16100	*16450	8210	10770	5170	7450	3600	5580	2660	5070	2440	9.72
-10.0ft	lb	*27270	*27270	*35490	*35490	*36270	18100	23740	11400	16420	7940	12300	5860	11180	5380	(31.9)
-4.5m	kg	*15810	*15810	*20640	*17110	*15320	8360	10850	5240	7530	3670			6390	3200	8.53
-15.0ft	lb	*34860	*34860	*45500	*37720	*33770	18430	23920	11550	16600	8090			14090	7050	(28.0)
-6.0m	kg			*18370	17820	*12770	8730	*9220	5520					*6150	5060	6.71
-20.0ft	lb			*40500	39290	*28150	19250	*20330	12170					*13560	11160	(22.0)

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567. 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basclement où l'engin se sur un sol ferme et horizontal ou 87% de capacité hydraulique totale. 3. Le point de charge est un crochet (Équipement standard) situé à l'arrière du godet. 4. (*) indique la charge limitée par la capacité hydraulique.

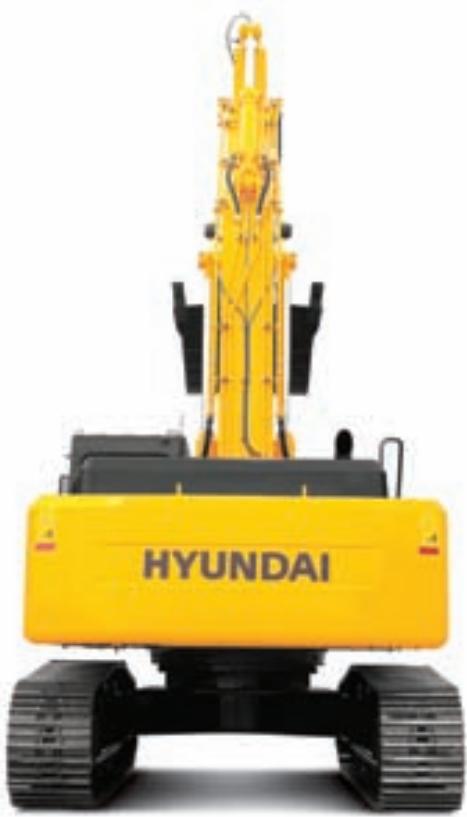

Capacités de levage r320lc-7a chassis haut

Rendement vers l'avant

Capacité nominale sur le cote ou 360 degrés

Flche: 6,45 m (21' 2") Balancier: 2,5 m (8' 2") Godet: 1,44 m³ (1.88 yd³) SAE • Patin: 600 mm (24") triple nervvue avec contrepoids de 6200 kg (13,670 lb)

Hauteur du point de charge m(ft)		Rayon de charge										A portée max.
		3.0m (10.0ft)		4.5m (15.0ft)		6.0m (20.0ft)		7.5m (25.0ft)		9.0m (30.0ft)		Capacité		Portée
		8	-	8	-	8	-	8	-	8	-	8	-	m (ft)
7.5m	kg											*6190	5470	8.53
25.0ft	lb											*13650	12060	(28.0)
6.0m	kg							*6830	6730			*6290	4560	9.31
20.0ft	lb							*15060	14840			*13870	10050	(30.5)
4.5m	kg			*11350	*11350	*8700	*8700	*7440	6490			6070	4080	9.76
15.0ft	lb			*25020	*25020	*19180	*19180	*16400	14310			13380	8990	(32.0)
3.0m	kg			*14550	13750	*10220	8840	*8230	6210	6800	4550	5790	3860	9.93
10.0ft	lb			*32080	30310	*22530	19490	*18140	13690	14990	10030	12760	8510	(32.6)
1.5m	kg			*16520	12990	*11480	8380	8930	5960			5810	3850	9.84
5.0ft	lb			*36420	28640	*25310	18470	19690	13140			12810	8490	(32.3)
Niveau du sol	kg			*17000	12760	*12160	8130	8750	5790			6140	4080	9.48
	lb			*37480	28130	*26810	17920	19290	12760			13540	8990	(31.1)
-1.5m	kg	*15490	*15490	*16510	12790	*12150	8060	8710	5750			6930	4620	8.82
-5.0ft	lb	*34150	*34150	*36400	28200	*26790	17770	19200	12680			15280	10190	(28.9)
-3.0m	kg	*20890	*20890	*15120	13010	*11300	8180					*7250	5800	7.75
-10.0ft	lb	*46050	*46050	*33330	28680	*24910	18030					*15980	12790	(25.4)
-4.5m	kg	*16640	*16640	*12290	*12290
-15.0ft	lb	*36680	*36680	*27090	*27090

• Flèche: 6,45 m (21' 2") - Balancier: 3,2 m (10' 6") - Godet: 1,44 m³ (1.88 yd³) SAE - Patin: 600 mm (24") triple nervure avec contrepoids de 6200 kg (13,670 lb)

Hauteur du point de charge m(ft)		Rayon de charge												A portée max.
		1.5m (5.0ft)		3.0m (10.0ft)		4.5m (15.0ft)		6.0m (20.0ft)		7.5m (25.0ft)		9.0m (30.0ft)		Capacité		Portée
7.5m	kg									*5330	*5330			*5520	4790	9.24
25.0ft	lb									*11750	*11750			*12170	10560	(30.3)
6.0m	kg									*6090	*6090			*5650	4070	9.95
20.0ft	lb									*13430	*13430			*12460	8970	(32.6)
4.5m	kg							*7780	*7780	*6790	6590	*5420	4740	5490	3660	10.37
15.0ft	lb							*17150	*17150	*14970	14530	*11950	10450	12100	8070	(34.0)
3.0m	kg					*13030	*13030	*9390	8980	*7660	6260	*6720	4580	5250	3470	10.53
10.0ft	lb					*28730	*28730	*20700	19800	*16890	13800	*14820	10100	11570	7650	(34.5)
1.5m	kg					*15580	13170	*10850	8440	*8510	5960	6660	4420	5250	3450	10.45
5.0ft	lb					*34350	29030	*23920	18610	*18760	13140	14680	9740	11570	7610	(34.3)
Niveau du sol	kg			*10430	*10430	*16740	12720	*11810	8100	8710	5750	6530	4310	5490	3610	10.11
	lb			*22990	*22990	*36910	28040	*26040	17860	19200	12680	14400	9500	12100	7960	(33.2)
-1.5m	kg	*11470	*11470	*14510	*14510	*16770	12620	*12120	7960	8600	5650			6080	4020	9.50
-5.0ft	lb	*25290	*25290	*31990	*31990	*36970	27820	*26720	17550	18960	12460			13400	8860	(31.2)
-3.0m	kg	*15290	*15290	*19420	*19420	*15850	12730	*11690	7990	8640	5680			*6970	4860	8.53
-10.0ft	lb	*33710	*33710	*42810	*42810	*34940	28060	*25770	17610	19050	12520			*15370	10710	(28.0)
-4.5m	kg			*19390	*19390	*13760	13060	*10140	8210					*6790	*6790	7.03
-15.0ft	lb			*42750	*42750	*30340	28790	*22350	18100					*14970	*14970	(23.1)

• Flèche: 6,45 m (21' 2") - Balancier: 4,05 m (13' 3") - Godet: 1,44 m³ (1.88 yd³) SAE - Patin: 600 mm (24") triple nervvre avec contrepoids de 6200 kg (13,670 lb)

Hauteur du point de charge m(ft)

Rayon de charge

A portée max.

1.5m (5.0ft)

3.0m (10.0ft)

4.5m (15.0ft)

6.0m (20.0ft)

7.5m (25.0ft)

9.0m (30.0ft)

Capacité

Portée m(ft)

7.5m

kg

*2760

*2760

*4780

3990

10.16

25.0ft

lb

*6080

*6080

*10540

8800

(33.3)

6.0m

kg

*4400

*4400

*4920

3440

10.81

20.0ft

lb

*9700

*9700

*10850

7580

(35.5)

4.5m

kg

*5870

*5870

*5510

4780

4760

3120

11.19

15.0ft

lb

*12940

*12940

*12150

10540

10490

6880

(36.7)

3.0m

kg

*18490

*18490

*10980

*10980

*8210

*8210

*6830

6320

*6050

4580

4570

2960

11.33

10.0ft

lb

*40760

*40760

*24210

*24210

*18100

*18100

*15060

13930

*13340

10100

10080

6530

(37.2)

1.5m

kg

*9650

*9650

*14060

13470

*9880

8540

*7800

5970

*6620

4370

4550

2930

11.26

5.0ft

lb

*21270

*21270

*31000

29700

*21780

18830

*17200

13160

*14590

9630

10030

6460

(36.9)

Niveau du sol

kg

*7080

*7080

*10650

*10650

*15940

12740

*11150

8080

*8610

5690

6440

4210

4730

3040

10.95

lb

*15610

*15610

*23480

*23480

*35140

28090

*24580

17810

*18980

12540

14200

9280

10430

6700

(35.9)

-1.5m

kg

*9930

*9930

*13280

*13280

*16630

12440

*11820

7830

8470

5510

6340

4120

5140

3330

10.39

-5.0ft

lb

*21890

*21890

*29280

*29280

*36660

27430

*26060

17260

18670

12150

13980

9080

11330

7340

(34.1)

-3.0m

kg

*12970

*12970

*16840

*16840

*16320

12420

*11830

7760

8420

5470

5960

3900

9.53

-10.0ft

lb

*28590

*28590

*37130

*37130

*35980

27380

*26080

17110

18560

12060

13140

8600

(31.3)

-4.5m

kg

*16520

*16520

*21680

*21680

*14970

12630

*10980

7870

*8220

5580

*6410

5070

8.25

-15.0ft

lb

*36420

*36420

*47800

*47800

*33000

27840

*24210

17350

*18120

12300

*14130

11180

(27.1)

-6.0m

kg

*17270

*17270

*12040

*12040

*8570

8230

-20.0ft

lb

*38070

*38070

*26540

*26540

*18890

18140

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567. 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculement lorsque l'engin se trouve sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet (Équipement standard) situé à l'arrière du godet. 4. (*) indique la charge limitée par la capacité hydraulique.

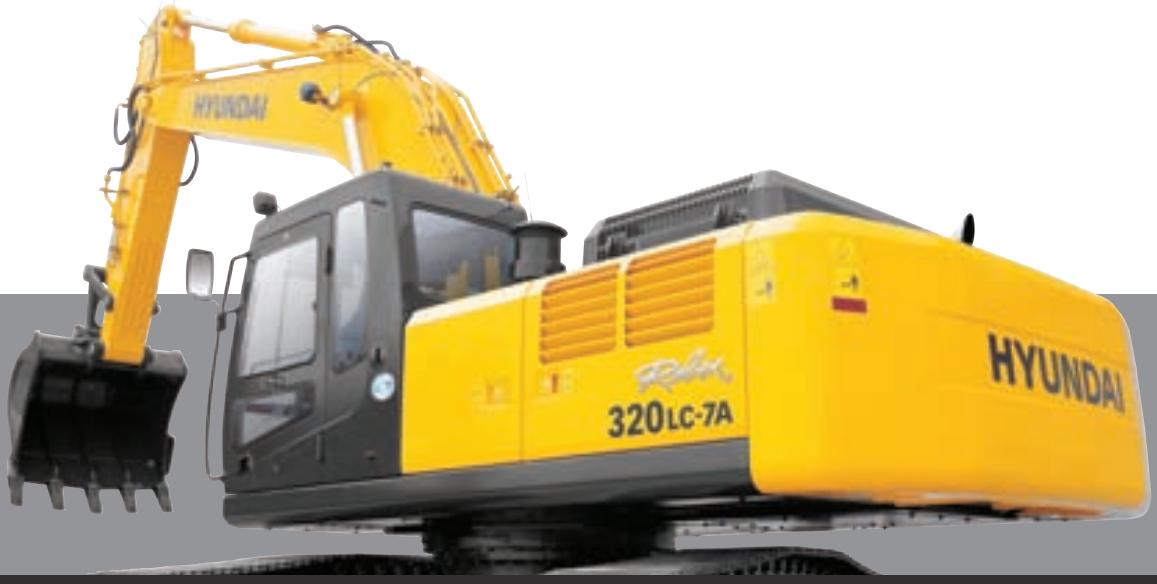

Robex 320LC-7A

Cabine selon la norme ISO

• Cabine tous temps en acier avec visibilité panoramique
• Fenêtres en verre de sécurité Essuie-glace de type relevable
• Pare-brise coulissant pliant vers l'intérieur
• Fenêtre latérale coulissante
• Porte verrouillable
• Boîte chauffante et glacé
• Vide-poches & Cendrier

Système d'optimisation de puissance

assisté par ordinateur (nouveau système CAPO)

• 2 modes de puissance, 3 modes de travail, 2 modes utilisateur
• Système de décelération automatique et commandé par bouton-poussoir
• Système de réchauffage automatique
• Système de prévention de surchauffe automatique

Climatisation (5000kcal/h; 20000 btu/h)

Commande de température intérieure automatique (FATC, Full Automatic Temperature Control)

Lecteur de CD

• Télécommande pour la radio

Surveillance centralisée

• Affchage LCD

Régime du moteur

Horloge et Code d'erreur

Jauges

Jauge de carburant

Jauge de température du liquide

de refroidissement moteur

Jauge de température de l'huile hydraulique

Témoins d'avertissement

Niveau de carburant

Vérifter UC

Pression de l'huile moteur

Température du liquide de refroidissement moteur

Température de l'huile hydraulique

Faible charge de la batterie

Obstruction du filtre à air

Témoin

Augmentation de puissance

Préchauffage et rechauffage du moteur

Bouton-poussoir de décélération

Serrures de portes et bouchons, clé unique

Deux rétroviseurs extérieurs

Siège entièrement réglable avec suspension

et ceinture de sécurité

Manette coulissante, commande pilote

Mécanisme de basculement de la console (gauche)

Trois feux de travail à l'avant

Klaxon électrique

Batterie (2× 12V× 160AH)

Interrupteur principal batterie

Ecran de nettoyage amovible pour refroidisseur d'huile

Frein de rotation automatique

Réserve de réservoir amovible

Séparateur d'eau, conduite de carburant

Système de maintien de la

Système de maintien du balancier

Vanne de verrouillage de sécurité pour le vérin de la

flèche avec dispositif d'avertissement de surcharge

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet (godet preneur, etc.)

Patins de chenille (600 mm; 24")

Guide des chenilles

Alarme de translation

Réchauffeur de carburant

Pompe de remplissage de carburant (35 l/min; 9.2 USgpm)

Équipement en option

Chauffage & Dégivrage (7500 kcal/h; 30000 BTU/h)

Cabine FOPS / FOG (ISO 10262)

Toit de cabine - type transparent

Pare-soleil à l'intérieur de la cabine

Gyrophare

Accumulateur, abaissement de l'outil de travail

alimentation 12 volts (convertisseur CC-CC)

Transducteur électrique

Vanne de verrouillage de sécurité pour le vérin

du balancier

Balancier super court (2,2 m; 7' 3")

Balancier court (2,5 m; 8' 2")

Balancier long (4,05 m; 13' 3")

Godet standard (1,44m^3;1.88yd^3) Godetetroit (0,90m^3 1.18 yd3 Godet 14 m3; 1.49 yd3 Godet pour travaux légers (1,74 m³; 2.28 yd³) - Godet pour travaux légers (2,10 m³; 2.75 yd³) - Godet pour travaux lourds (1,44 m³; 1.88 yd³) Godet pour roches (1,44m^3;1.88yd^3) - Godet pour roches (1,73 m³; 2.26 yd³)

Patins de chenille

• Patin à triple nervure (700 mm; 28")
• Patin à triple nervure (800 mm; 32")
• Patin à triple nervure (900 mm; 36")
• Patin à double nervure (710 mm; 28")

Spécial capot (tropique)

• Capot moteur à persiennes
• Couvercle latéral a persiennes (Droite)

Trousse à outils

Combinaison de travail pour l'opérateur

L'équipement standard et optionnel peut varier. Consultez votre distributeur Hyundai pour de plus amples informations.

L'engin illustré peut varier suivant les normes internationales. Toutes les mesures américaines sont arrondies à la livre ou au poce le plus proche.

HYUNDAI
