R360LC-7A - Excavatrice HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Excavatrice sur chenilles
Caractéristiques techniques principales	Moteur diesel, puissance de 130 kW (175 ch), capacité de godet de 0,5 à 1,5 m³
Alimentation électrique	Moteur diesel

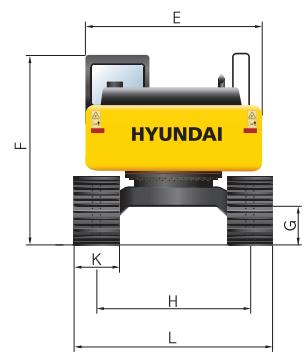

Dimensions approximatives	Longueur : 9,5 m, Largeur : 2,8 m, Hauteur : 3 m
Poids	Environ 36 000 kg
Compatibilités	Accessoires compatibles : godets, brise-roches, pinces
Type de batterie	Batterie plomb-acide
Tension	24 V
Puissance	130 kW (175 ch)
Fonctions principales	Excavation, nivellement, démolition, creusement
Entretien et nettoyage	Vérification régulière des niveaux d'huile, nettoyage des filtres, entretien du moteur
Pièces détachées et réparabilité	Disponibilité des pièces détachées via le réseau Hyundai, facilité de réparation
Sécurité	Équipements de sécurité intégrés, respect des normes de sécurité en vigueur
Informations générales utiles	Garantie de 2 ans, formation recommandée pour l'utilisation, consommation de carburant optimisée

FOIRE AUX QUESTIONS - R360LC-7A HYUNDAI

Quel est le poids de la Hyundai R360LC-7A ?

Le poids opérationnel de la Hyundai R360LC-7A est d'environ 36 000 kg.

Quelle est la profondeur de fouille maximale de la Hyundai R360LC-7A ?

La profondeur de fouille maximale est d'environ 6,2 mètres.

Comment puis-je vérifier le niveau d'huile moteur ?

Pour vérifier le niveau d'huile moteur, utilisez la jauge d'huile située près du moteur. Assurez-vous que la machine est à niveau et que le moteur est éteint.

Quels types d'huile sont recommandés pour le moteur ?

Il est recommandé d'utiliser de l'huile moteur conforme aux spécifications API CF-4 ou supérieure, avec une viscosité SAE 15W-40.

Comment résoudre un problème de démarrage ?

Vérifiez d'abord la batterie pour vous assurer qu'elle est chargée. Ensuite, vérifiez les connexions électriques et assurez-vous qu'il n'y a pas de fusibles grillés.

Que faire si la machine surchauffe pendant l'utilisation ?

Si la machine surchauffe, arrêtez immédiatement le moteur et vérifiez le niveau de liquide de refroidissement. Assurez-vous que le radiateur n'est pas obstrué et que le ventilateur fonctionne correctement.

Comment effectuer l'entretien régulier de la Hyundai R360LC-7A ?

L'entretien régulier comprend la vérification et le remplacement de l'huile moteur, le nettoyage ou le remplacement des filtres, la vérification du niveau de liquide de refroidissement et l'inspection des composants hydrauliques.

Où puis-je trouver les pièces de rechange pour la Hyundai R360LC-7A ?

Les pièces de rechange peuvent être commandées auprès des concessionnaires Hyundai autorisés ou via des plateformes de vente en ligne spécialisées dans les pièces de machines de construction.

Comment régler la pression hydraulique ?

Pour régler la pression hydraulique, utilisez le manomètre pour mesurer la pression actuelle et ajustez la vanne de régulation selon les spécifications fournies dans le manuel d'utilisation.

Quels sont les signes d'une fuite hydraulique ?

Les signes d'une fuite hydraulique incluent des taches d'huile sous la machine, une baisse de performance des opérations hydrauliques, et des bruits anormaux provenant des systèmes hydrauliques.

MODE D'EMPLOI R360LC-7A HYUNDAI

Conçu pour une puissance, des performances et une fiabilité maximales.

Un nouveau chapitre vient de s'ouvrir dans les équipements de construction.

Pour que le rêve devienne réalité.

Relax 360LC-7A

Le comport de l'utilisateur au premier plan. La cabine spatieuse dépasse les normes industrielles.

Technologie de modélisation de cabine

Visibilité

• Une visibilité encore plus étendue, pour une utilisation plus sure et plus efficace.

Excellente ventilation

• La ventilation a été améliorée par l'ajout d'un plus grand système d'alimentation d'air frais et d'un début d'air supplémentaire dans la cabine.
  Le pare-brise et les vitres laterales coulissants améliorent la ventilation.

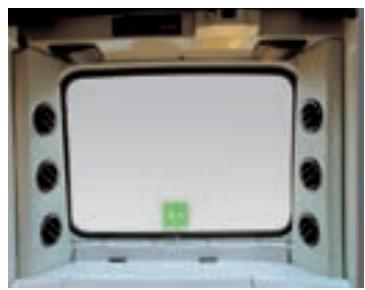

• Un grand toit ouvrant offre une visibilité vers le haut et une ventilation supplémentaire.

Environnement de travail comfortable

• Les leviers de commande et le siège sont régables pour offrir un comport maximal à l'opérateur.
• Le siège est entiérement régliable pour une position de travail optimale, réduisant la fatigue de l'opérateur.
• Les consoles coulissant vers l'avant et l'arrête pour uneudailliee accessibilite.
• Les commandes à pression proportionnelle réduisent les efforts inutiles tout en assurant un travail précis.
• Les grandes vitres offrent une excellente visibilité dans toutes les directions.

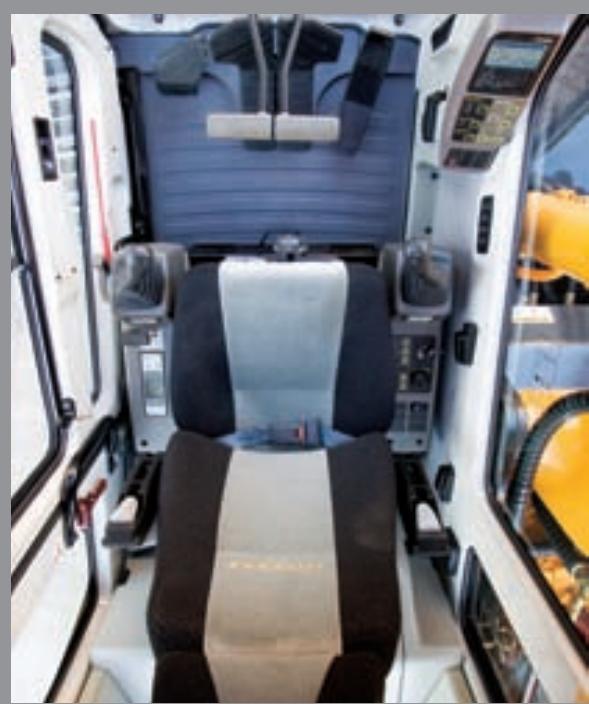

Conception très silencieuse

• La série 7A Robex a été consque pour minimiser le niveau sonore.
• Les ingénieurs de Hyundai ont consenti d'importants efforts pour réduire au maximum les niveaux de bruit interieur et extérieur.
• Le niveau sonore dans la cabine a encore ete reduit en ameliorant les joints de porte de la cabine et du compartment moteur.
• Un compartmentement moteur utilisant un isolant phonique particulièrement efficace, réduit également les bruits.

1 Cabine spacieuse et comfortable
2 Toit ouvrant en acier

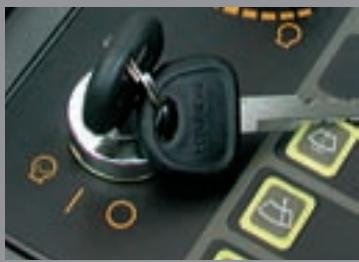

3 Contacteur d'allumage et contact de régime moteur de type molette

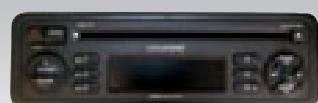

Commande Radio CD

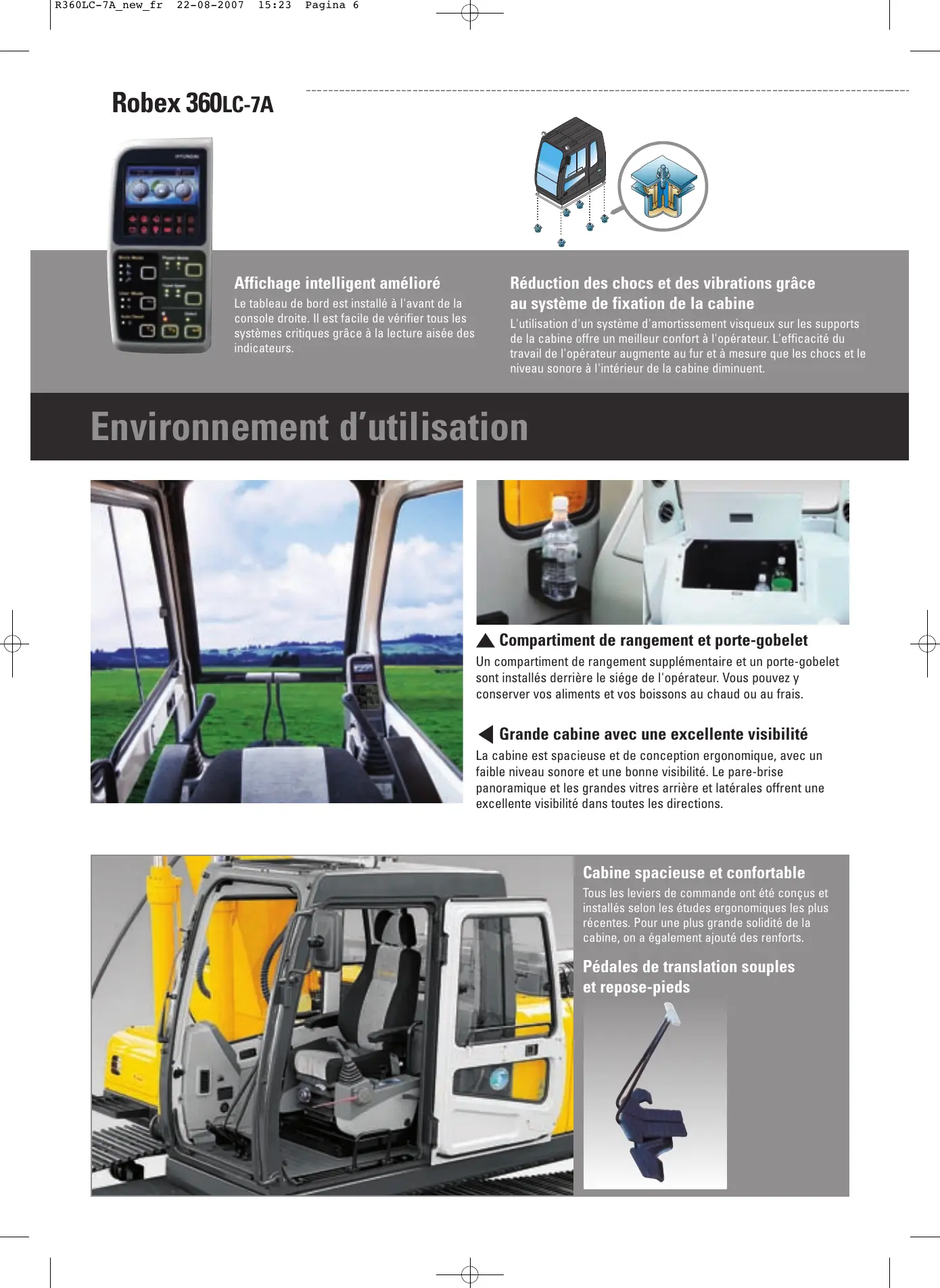

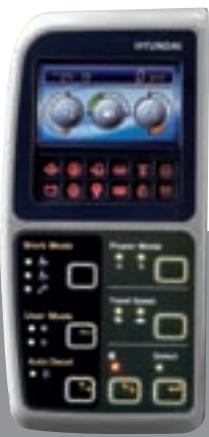

Affichage intelligent amélioré

Le tableau de bord est installé à l'avant de la console droite. Il est facile de vérifier tous les systèmes critiques grâce à la lecture aisée des indicateurs.

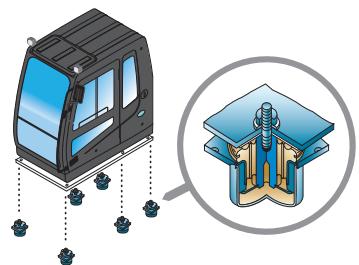

Réduction des chocs et des vibrations grâce au système de fixation de la cabine

L'utilisation d'un système d'amortissement visqueux sur les supports de la cabine offre un meilleur comport à l'opérateur. L'efficacité du travail de l'opérateur augmente au fur et à mesure que les chocs et le niveau sonore à l'intérieur de la cabine diminuent.

Environnement d'utilisation

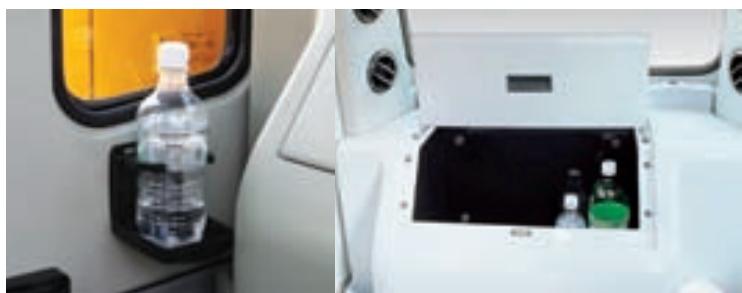

Compartment de rangement et porte-gobelet

Un compartment de rangement supplémentaire et un porte-gobelet sont installés derrière le siege de l'opérateur. Vous pouvez y conserver vos alimentés et vos boissons au chaud ou au frais.

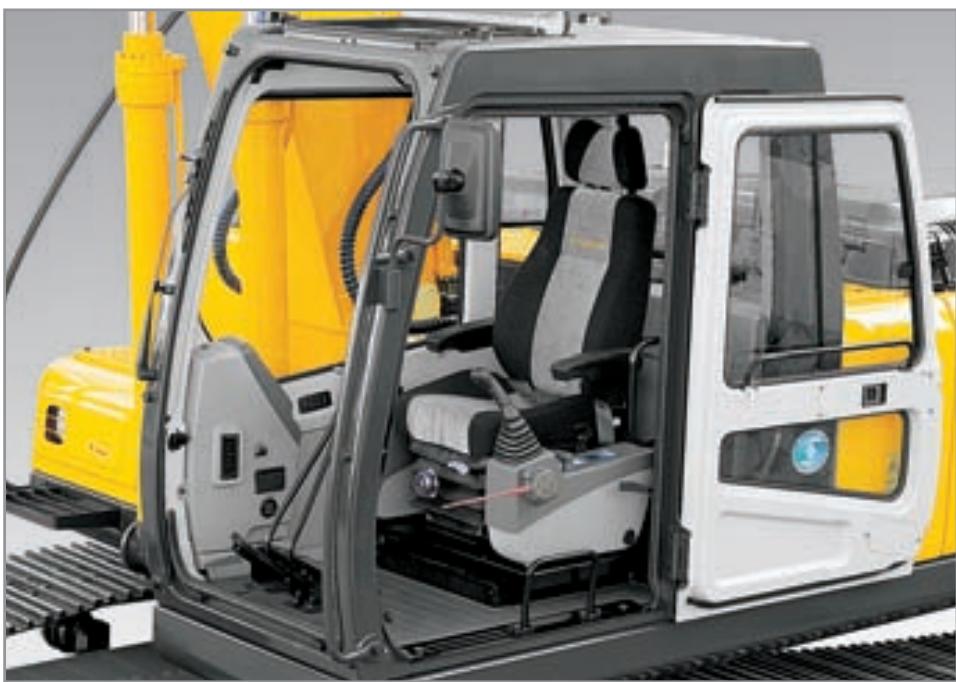

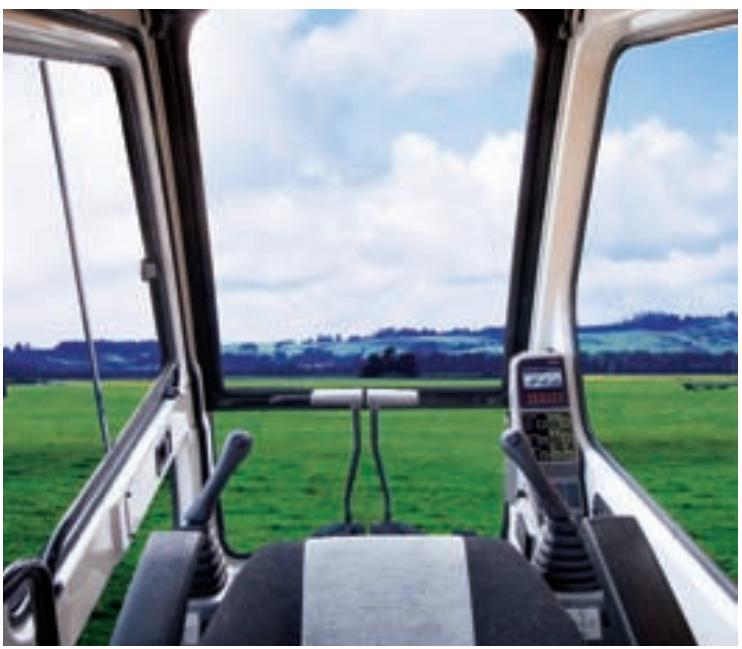

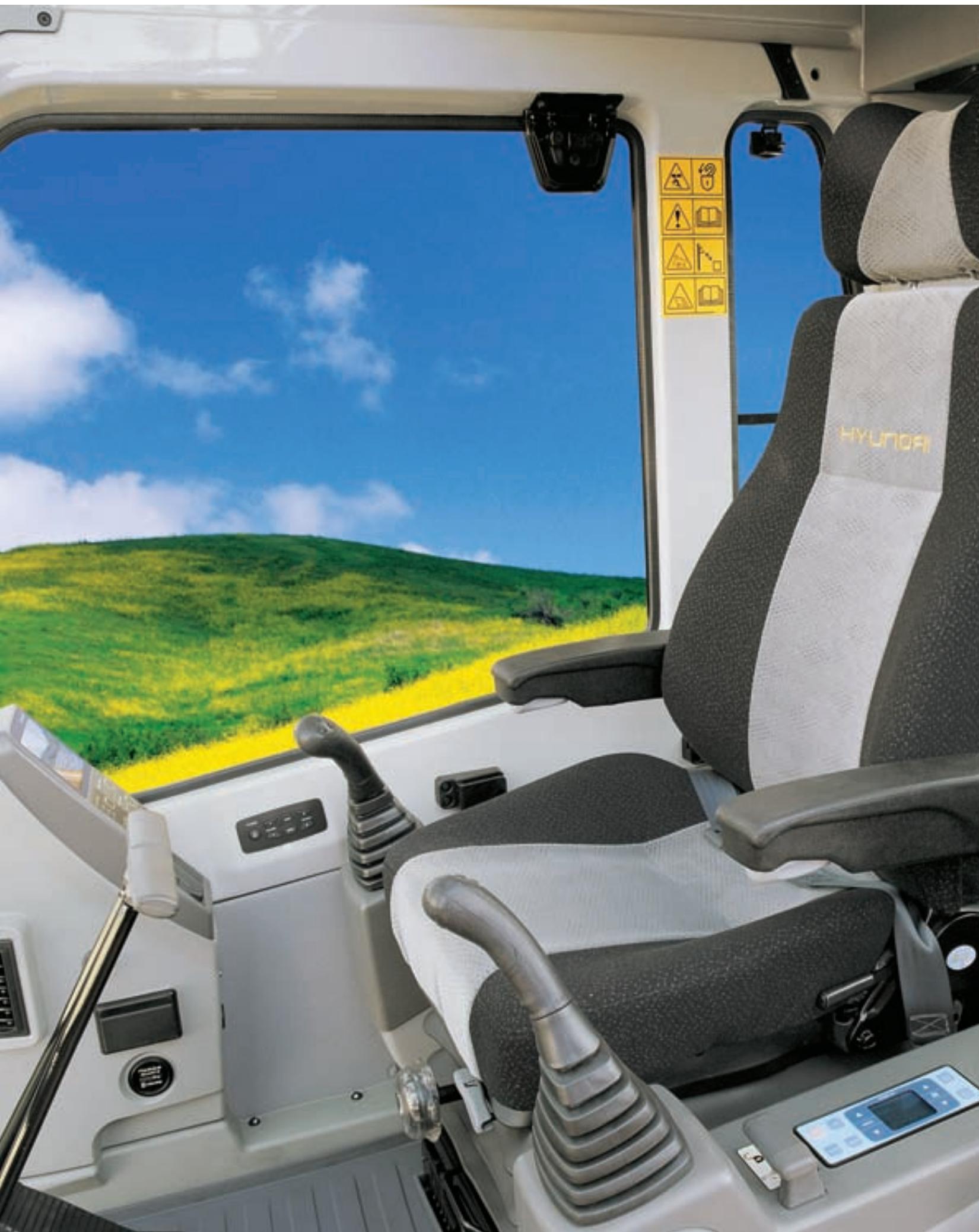

Grande cabine avec une excellente visibilité

La cabine est spacieuse et de conception ergonomique, avec un faible niveau sonore et une bonne visibilité. Le pare-brise panoramicque et les grandes vitres arrêté et laterales offrent une excellente visibilité dans toutes les directions.

Cabine spacieuse etcomfortable

Tous les leviers de commande ont ete concus et installés selon les etudes ergonomiques les plus recentes. Pour une plus grande solidite de la cabine, on a egalement ajoute des renforts.

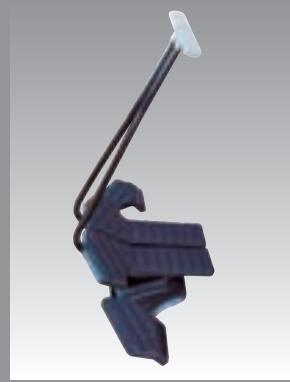

Pédales de translation souples et repose-pieds

Protection maximale

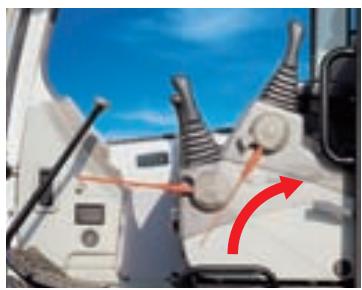

Manettes très sensibles et accès aisé

Les nouvelles manettes permettant une commande précise ont ete equipments de doubles interrupteurs.

Gauge

• Augmentation de puissance
  Bouton-pousoir de décalération
• Option (2)
• Klaxon
• Option (3)

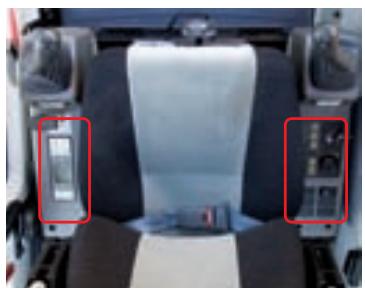

Tableaux de commande d'accès facile

Les interrupteurs et autres commandes essentielles se trouvent à proximé de l'opérateur. Cela permet de réduire les mouvements de l'opérateur, améliorant ainsi les commandes tout en réduisant la fatigue de l'opérateur.

Sortie de secours par la
vite arriere

La vitre arrière est conçue pour que l'opérateur puisse sortir de l'engin en toute sécurité en cas d'urgence.

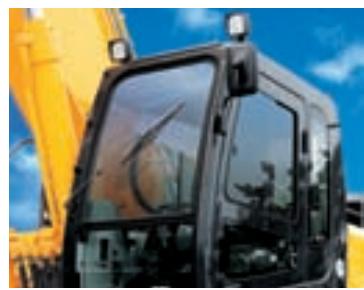

Essuie-glace relevable et Projecteurs sur la cabine

L'essuie-glace relevable a eté perfectionné pour une meilleure visibilité à l'avant. Les projecteurs situés sur la cabine augmentent la sécurité en éclairant largement les alentours de l'engin en cas de travail de nuit. (en option)

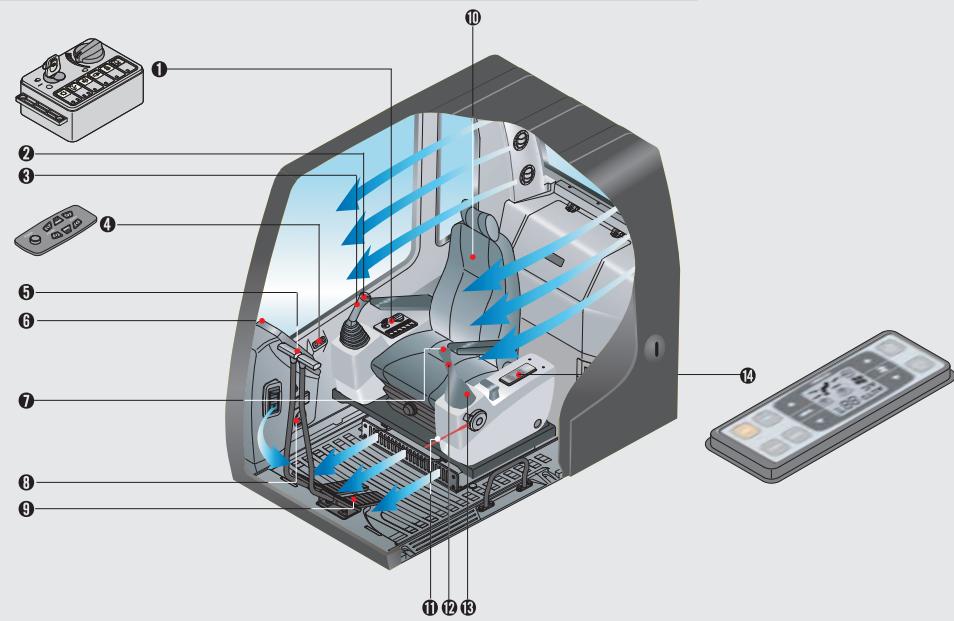

Les meilleures conditions de travail dans un environnement agreable

1 Panneau de commande centralisé
2 Klaxon
Option
4 Telecommande radio
Levier de déplacement
Groupe
7 Bouton de decélération
Compteur hora
9 Pédale de déplacement
10 Siège à suspension entiérément réglable,
10 Levier de sécurité
12 Bouton Augmentation de puissance
13 Manette de commande
14 Climatisation et contrôleur de chauffage

Prévention de surchauffe du moteur automatique

Si la température du liquide de refroidissement du moteur est trop élevé, le dispositif de commande CPU diminue le régime du moteur pour refroidir le moteur.

Système anti-redémarrage

Le nouveau système protège le démarre contre un redémarrage lorsque le moteur tourne, même si l'opérateur actionne accidentellement la clé de contact.

Système de commande d'augmentation de puissance

Lorsque le système d'augmentation de puissance est activé, la puissance d'attaque augmente d'environ 10% . Cela est particulièrement utile lorsqu'une puissance supplémentaire est temporairement nécessaire, par exemple lors de l'excavation de terre dure et de roches.

Système de réchauffage automatique

Une fois le moteur démarré, si la température du liquide de refroidissement du moteur est faible, le contrôleur de l'UC augmente automatiquement la vitesse du moteur et le débit de la pompe pour réchauffer le moteur plus efficacement.

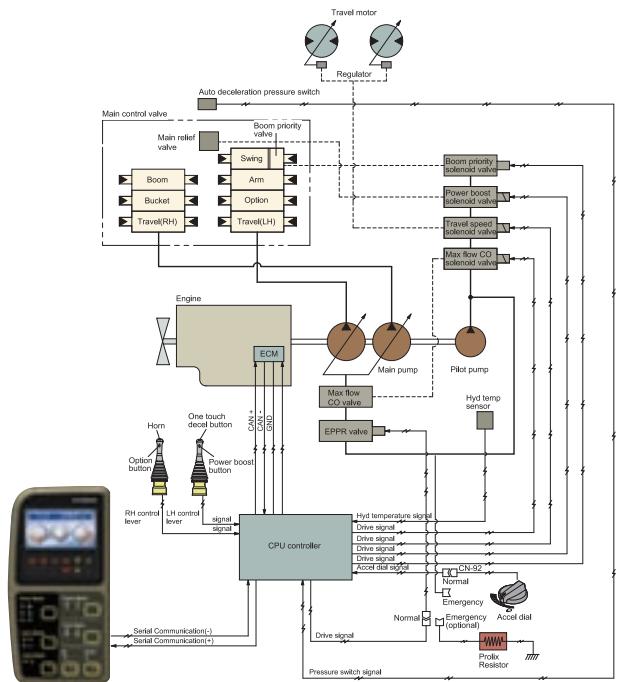

Système hydraulique perfectionné

SYSTEME CAPO AVANCE
Cluster

The advanced CAPO (Computer Aided Power Le système CAPO (Computer Aided Power Optimization: optimisation de puissance assistee par ordinateur) avance maintain la puissance du moteur et de la pompe à un niveau optimal. Les sélections de modes sont conçues pour diverses charges de travail et pour maintir de bonnes prestations tout en réduisant la consommation de carburant. Les caractéristiques telles que la décalération automatique et l'augmentation de puissance sont comprises dans le système. Le système contrôle le régime du moteur, la température du liquide de refroidissement et la température de l'huile hydraulique. Le système comprend des possibilities d'autodiagnostic, qui affichent des codes d'erreur sur le panneau combiné.

NOUVEAU SYSTEME DE COMMANDE DE MODE

MODE PUISSANCE

Mode H: puissance elevée

Mode S: puissance standard

2 MODE DE TRAVAIL

:Travaux durs

:Travaux generaux

: Marteau

MODE UTILISATEUR

Mode M: Puisssance maximal

Mode II: Mémorisation des préférences de puissance

de l'utilisateur

Système de décalération automatique

Lorsque les
commandes ne sont
pas sollicité pendant
plus de 4 secondes,le
dispositif de controle
CPU envoie l'ordre a
l'actionneur
d'accéléateur de
réduire le régime du

mateur à 1000 t/min. Cela diminue la consommation de carburant et réduit les niveaux sonores dans la cabine.

Système de coupure de débit max.

Pour des commandes précises et des travaux de finition, le système de coupure de débit max. réduit l'édebit de la pompe, permettant ainsi de travailler en douleur.

Système d'auto-diagnostic

Le dispositif de contrôle CPU diagnostique les problèmes dans le système CAPO provoqués par un dysfonctionnement hydraulique et électrique et les affiche à l'Écran LCD du panneau combiné sous la forme de codes d'erreur. Ce dispositif de contrôle peut identifier 48 types distincts d'erreurs. Les informations de cet apparéil, telles que le régime moteur, la pression de la pompe principale, la tension de la batterie, la température hydraulique et le statut de tous les commutateurs électriques fournit à l'opérateur l'état exact de cette machine. Cet instrument permet de d'accélérez le diagnostique en cas de panne de la machine

Système de bouton-poussoir de décalération

Lorsque vous appuyez sur le bouton-pouvoir de décalération, le dispositif de contrôle CPU contrôle l'actionneur d'accelération pour réduire le régime du moteur à 800 t/min. Et lorsque vous appuyez à nouveau sur le bouton-pouvoir de décalération, le moteur revient au régime précédent.

Système de commande de début de la pompe

En position neutre: Le débit de la pompe est réduit au minimum pour éliminer les pertes de puissance. En cours d'utilisation: Le débit maximum de la pompe est fourni à l'actionneur pour augmenter la vitesse. En cas de mouvement du levier de commande, le débit de la pompe est réglé automatiquement et la vitesse de l'actionneur peut être commandée proportionnellement.

Système de maintain du balancier et de la flèche

Les soupapes de retenue de la vanne de commande principale empêchent le balancier et la flèche de descendre lorsqu'ils restent un long moment en position neutre.

Système de régénération de début du balancier

La soupape de regénération de débit du balancier assure un fonctionnement du balancier tout en douceur, sans cavitations.

Amortisseur hydraulique dans la pédale de translation

Amélioration des sensations et de la maitrise de translation à l'aide de dispositif de réduction des chocs.

Moteur CUMMINS QSL

Le moteur six cylindres, à 4
temps et à turbocompresseur
et refroidi par air est conçu
pour la puissance, la
fiabilité, l'économie et les
faibles émissions. Ce moteur
est conforme aux
normes d'émission
Tier III.

Puisssance travaux lourds

Toute personne qui a travaillé avec des machines d'équipements de construction sais que rien ne remplace la puissance et la durabilité. Le QSL gère les charges les plus importantes et les conditions de travail les plus extrêmes. Dans le même temps, il propose la meilleure consommation de carburant, les valeurs capacités de démarrage à froid et est jusqu'à 50% plus silencieux. Le design travaux lourds du bloc moteur QSL et des composants tels que les pistons articulés, l'arbre à cames amélioré ou les galets de came suiveurs, les amortisseurs hydrauliques et le système de lubrification haute capacité ajoutent fiabilité et durabilité sur lesquilles vous pouvez compter tous les jours, année après année. Tant la consommation efficace que la réponse ont été sensiblement améliorés grâce au système Cummins d'injection directe à rampe à haute pression. Le système offre une injection à haute pression continue indépendante de la vitesse du moteur pour des performances et une flexibilité optimes à n'importe quel régime moteur.

Performances supérieures

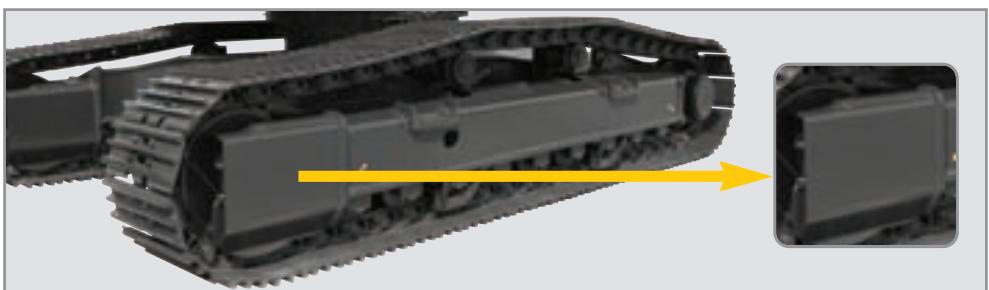

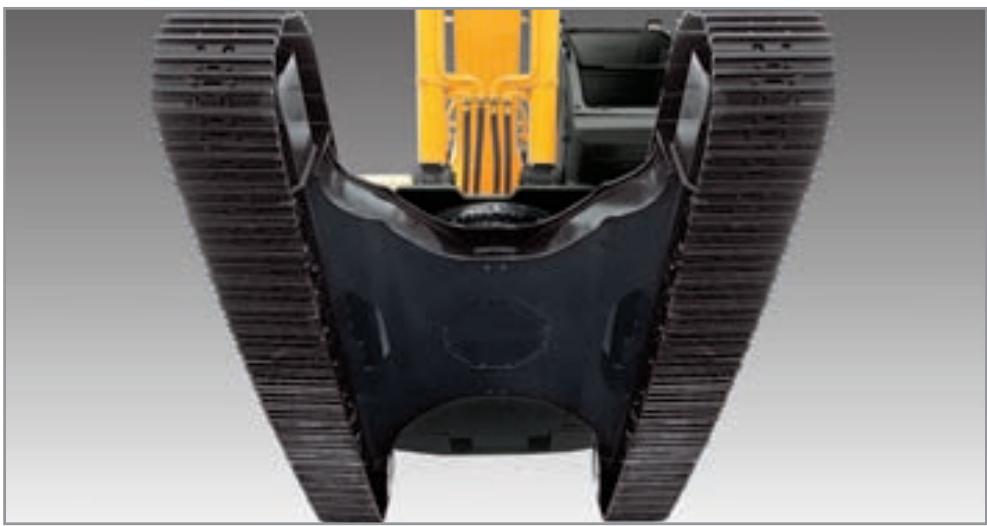

Chassis inférieur stable et solide

Le chassis renforcé de forme tubulaire est entièrement soude avec des pieces en acier caractérisées par une grande solidité et une faible tension. Il garantit la sécurité et la résistance face à l'impact extérieur lors de la conduite sur sol rugueux et lors de travaux sur sites humides. L'utilisation de galet supérieurs et inférieurs et de protections de chenille hautement durables assure un transfert ajustat de la machine sur tous les terrains. Le long chassis inférieur comprend des composants style excavatrice pour travaux lourds. Un chassis central en X est intégralement soude pour une solidité et une durabilité maximales.

Guides de chenilles et ajusteurs

Les robustes guides de chenilles maintiennent les patins de chenilles en place. Le réglage des chenilles se fait aisément grâce aux ajusteurs à cylindre graisseur et aux ressorts amortisseurs. (Guide chenille complète: option)

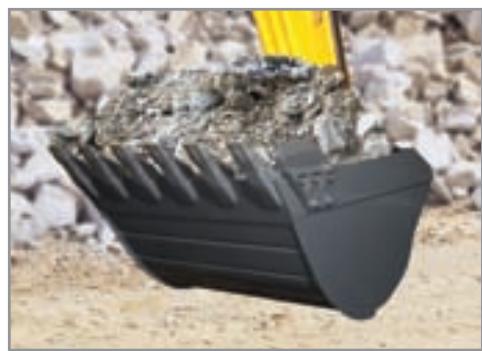

Godet et articulation de godet renforcés

Pour éviter toute usure excessive des chevilles et douilles, des joints scellés ont été utilisés. La liaison du godet comprend des caractéristiques haute durabilité et anti-usure. Plaques de renfort supplémentaires souduées sur la section du bord de coupe. Acier plus écais et plaque latérale supplémentaires mis en place pour consolider le godet.

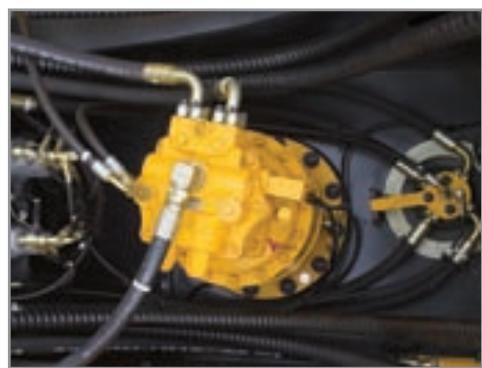

Commande de pivotement puissant et plus précise

Des caractéristiques améliorées d'amortissement des chocs font de l'arrêt une action précise et sans à-coup.

Des portes entièrement ouvrable et l'utilisation d'une clé principale offrent un accès aisé pour l'entretien.

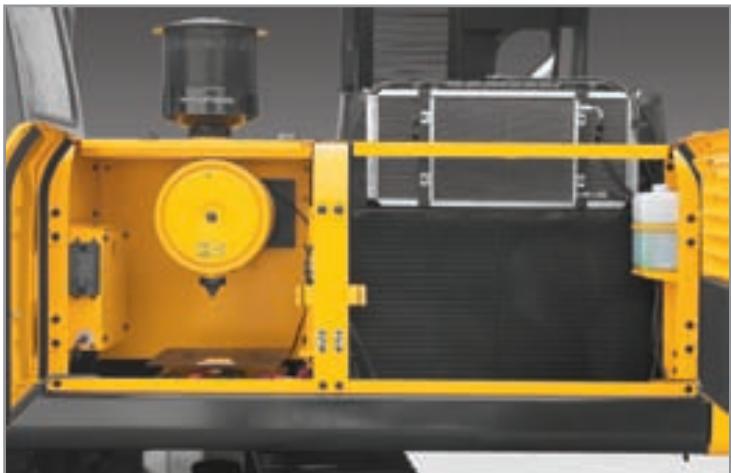

Fiabilité et maintenance

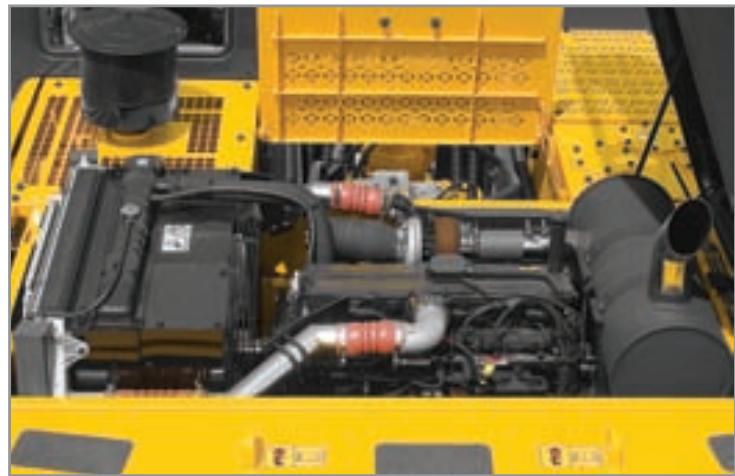

Capot létral à ouverture gauche et droite

L'accès facile aux composants vitaux offre une vue parfaitement dégagée des composants, ce qui facilité l'entretien et les réparations.

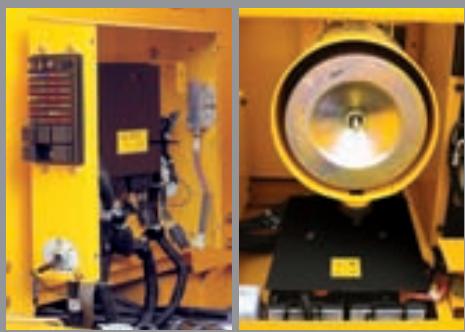

Composants moteur faciles à entretenir

Un système de refroidissement et de préchauffage sont prévue pour une utilisation optime et immédiate, et garantir de la sorte une plus longue durée de vie pour le moteur et les composants hydrauliques. L'entretien du moteur et du circuit hydraulique est considérablement simplifié grâce à l'accessibilité totale.

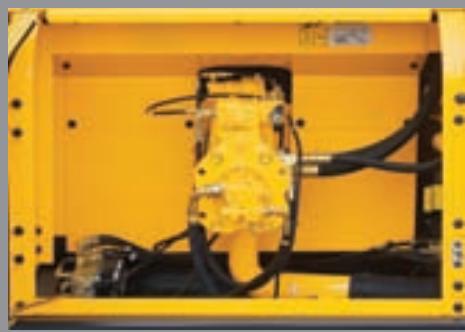

Boitier de commande électrique et filtré à air facile à replacer centralisés

Le boitier de commande électric et le filtré à air sont centralisés dans un seul et même compartment pour faciliter l'entretien.

Pompe hydraulique très efficace

La capacité de sortie de la pompé a été augmentée.

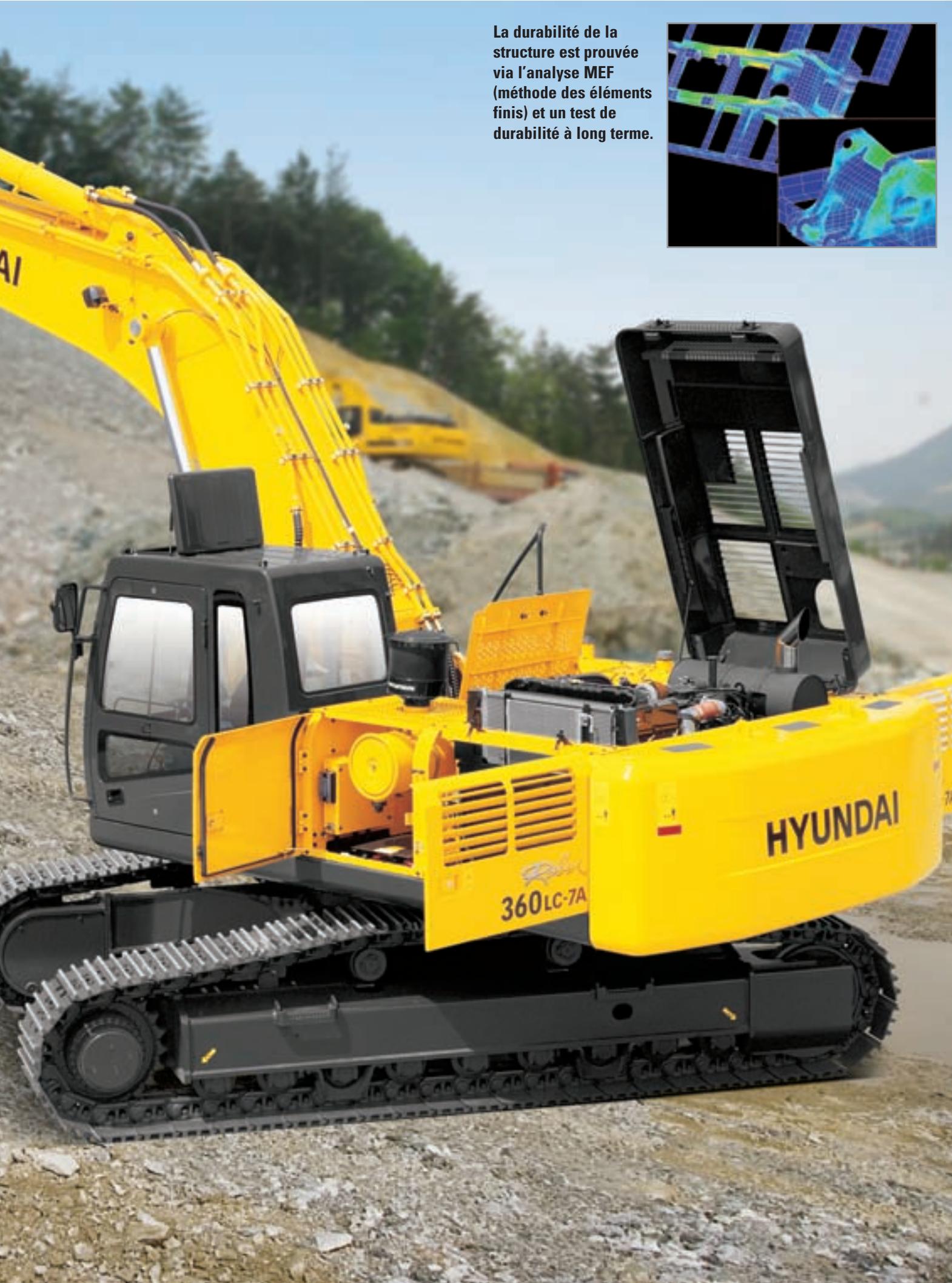

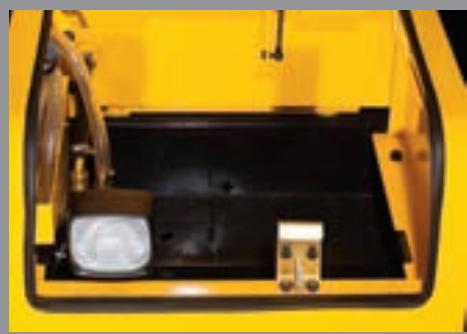

Grand coffre à outils constituant un espace de rangement supplémentaire

La durabilité de la structure est prouvée via l'analyse MEF (méthode des éléments finis) et un test de durabilité à long terme.

Moteur

Modèle			Cummins QSL
Type			Moteur diesel à 4 temps, 6 cylindres en ligne, injection directe, avec turbocompresseur et refroidi par air, faibles émissions
Puisance nominale au volant	SAE	J1995 (brute)	221 kW (296 HP) à 1850 tspm
		J1349 (nette)	202 kW (271 HP) à 1850 tspm
	DIN	6271/1 (brute)	221 kW (300 PS) à 1850 tspm
		6271/1 (nette)	202 kW (275 PS) à 1850 tspm
Couple max.			1383 Nm (1000 lbf.ft) à 1400 tspm
Alésage x course			114 x 144,5 mm (4.5" x 5.3")
Cylindrée			8900 cc (540 cu in)
Batteries			2 x 12 V x 160 AH
Démarreur			24 V - 7,5 kw
Alternateur			24 V - 50 Amp

Système hydraulique

Pompe principale
Type	Deux pompes à piston à cylindrée variable
Débit max.	2x288 ℓ/min (76.6 US gpm / 63.8 UK gpm)
Sous-pompe pour le circuit de contrôle	Pompe à engrenages
Système de pompè à capteur transversal et économisant le carburant

Moteurs hydrauliques
Translation	Moteur à piston axial à deux vitesses avec soupape de frein et frein de stationnement
Rotation	Moteur à piston axial avec frein automatique

Réglage de la soupape de décharge
Circuits de travail	32,4 MPa (4690 psi)
Translation	32,8 MPa (4765 psi)
Augmentation de puissance (fiche, balanier, goitre)	35,3 MPa (5120 psi)
Circuit de rotation	25,5 MPa (3700 psi)
Circuit de commande	3,4 MPa (500 psi)
Soupape de service	Installé

Vérins hydrauliques
N° de vérins alésage x tige x course	Flèche: 2-160 x 110 x 1500 mm (6.3" x 4.2" x 59.1")
	Balancier: 1-170 x 120 x 1760 mm (6.7" x 4.7" x 69.3")
	Godet: 1-150 x 105 x 1295 mm (5.9" x 4.1" x 51.0")

Entrainements et freins

Méthode de direction	Enticipation hydrostatique
Moteur de translation	Moteur à piston axial, modèle sabot
Système de démultiplication	Démultiplicitateur planétaire
Traction max. barre de tirage	310 kN (68,350 lbf)
Vitesse de translation max. (elevée)/(basse)	4,8 km/h (2.8 mph) / 3,0 km/h (2.0 mph)
Aptitude en cote	35° (70 %)
Frein de stationnement	Humide, multi-disque

Controle

Des manettes opèrent par pression pilote et des pédales avec levier détachable garantissant un fonctionnement ainsi et sans fatigue.

Controle pilote	Deux manettes avec un levier de sécurité (Gaugue): rotation et balancier, (droite): flèche et godet (ISO)
Translation et direction	Deux leviers avec pédales
Etranglement du moteur	Electrique, molette d'accélérateur
Feux	Deux feuels installés sur la flèche, un sous la batterie

Système de pivotement

Moteur de pivotement	Moteur à piston axial
Démultiplication de la rotation	Démultiplicitateur planétaire
Graissage du roulement de rotation	Bain de graisse
Frein de rotation	Humide, multi-disque
Vitesse de rotation	9,0 tpm

Contenances du liquide de refroidissement et des lubrifiants

(remplissage)	litre	Gallon américain	Gallon brannique
Réservoir de carburant	520	137.4	114.4
Liquide de refroidissement du moteur	45,0	11.9	9.9
Huile moteur	31,7	8.4	7.0
Dispositif de rotation	8,0	2.1	1.8
Réduction finale (chaque coté)	5,5	1.5	1.2
Circuit hydraulique	380	100.4	83.6
Réservoir hydraulique	230	60.8	50.6

Train de roulement

Le chassis central en X est intégralement soude avec un chassis de chenille à section en caisson renforcée. Le chassis comprend des galets lubrifés, des ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaine de chenille avec patins à double ou triple nervure.

Chassis central	Chassis central en X
Chaines	Type caisson pentagonal
Nombre de patins de chaque coté	51
Nombre de galets supérieurs de chaque coté	2
Nombre de galets inférieurs de chaque coté	9
Nombre de guides de chenille de chaque coté	2

Poids en ordre de marche (approximatif)

Poids en ordre de marche avec flèche de 6500 mm (21' 4"), balancier de 3200 mm (10' 6"), SAE nominal 1,62 m³ (2.12 yd³), rétrocaveuse à godet, lubricant, liquide de refroidissement.

Poids du composant principal
Structure supérieure	8500 kg (18,740 lb)
Contrepoids	6500 kg (14,330 lb)
Flèche (avec vérin de balancier)	3780 kg (8,330 lb)

Poids en ordre de marche

Patins (triple nervure) mm (in)	Poids en ordre de marche kg (lb)	Pression au sol MPa (psi)
※ 600 (24)	36100 (79,590)	0,063 (9.10)
700 (28)	36500 (80,600)	0,055 (7.96)
750 (30)	36725 (81,000)	0,051 (7.39)
800 (32)	36950 (81,500)	0,048 (6.97)
900 (36)	37400 (82,500)	0,043 (6.26)

※ Equipement standard

Profil SAE ^3 (^3)

1,15 (1.50) 1,46 (1.91)

※1,62(2.12) 1,86 (2.43)

2,10 (2.75) 2.32 (3.03)

1,62 (2.12) 1,86 (2.43)
1,44 (1.88)
1,62 (2.12)

Capacité m³ (yd³)		Largeur mm (in)		Poids kg (lb)	Recommendation mm(ft.in)
					Flèche※6500 (21' 4")					6150 (20' 2")	8600 (28' 3")
Profil SAE	Profil CECE	Sans couteaux latéraux	Avec couteaux latéraux		Bras	2500 (8' 2")	※3200 (10' 6")	3900 (12' 10")	4300 (14' 1")	2500 (8' 2")	5100 (16' 9")
1,15 (1.50)	1,00 (1.31)	1090 (42.9)	1220 (48.0)	1030 (2,270)	●	●	●	●	●	●	▲
1,46 (1.91)	1,27 (1.66)	1380 (54.3)	1510 (59.4)	1170 (2,580)	●	●	●	■	●	●	▲
※1,62 (2.12)	1,40 (1.83)	1440 (56.7)	1570 (61.8)	1280 (2,820)	●	●	■	■	●	●	-
1,86 (2.43)	1,60 (2.1)	1620 (63.8)	1750 (68.9)	1390 (3,060)	●	●	■	▲	●	●	-
2,10 (2.75)	1,80 (2.4)	1810 (71.3)	1940 (76.4)	1520 (3,350)	■	■	▲	-	●	●	-
2,32 (3.03)	2,00 (2.62)	1990 (78.3)	2120 (83.5)	1760 (3,880)	▲	▲	▲	-	■	-	-
■1,62 (2.12)	1,40 (1.83)	1540 (60.6)	-	1570 (3,460)	●	■	▲	▲	●	●	-
●1,44 (1.88)	1,27 (1.66)	1280 (50.4)	-	1565 (3,450)	●	●	■	▲	●	●	-
●1,62 (2.12)	1,40 (1.83)	1545 (60.8)	-	1610 (3,550)	●	■	▲	▲	●	●	-
●1,86 (2.43)	1,60 (2.1)	1725 (67.9)	-	1710 (3,770)	■	▲	-	-	■	-	-

※ : Godet pelle rétrocaveuse standard
Travaux lourds
Godet à roches - travaux lourds

D'application pour des matériaux d'une densité 2000kg / m^3 ou moins

: D'application pour des matériaux d'une densité 1600 kg/m³ ou moins

: D'application pour des matériaux d'une densité 1100kg / m^3 ou moins

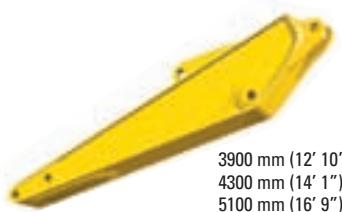

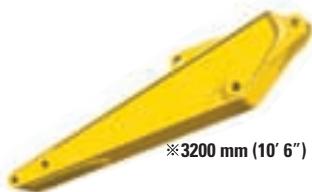

Accessoire de pelle rétrocaveuse

La flèche et le balancier sont à section en caisson, entièrement soudés et à faible tension. Flèche de 6500 mm (21' 4") 6150 mm (20' 2") et 8600 (28' 3") t balanciers de 2500 mm (8' 2") 3200 mm (6' 7") 3900 mm (12' 10") 4300 mm (14' 1") et 5100 mm (16' 9") disponibles. Les godets sont en acier à haute tension entièrement soudés.

Force d'excavation

Bras	Longueur	mm (ft.in)	2500 (8' 2")	※ 3200 (10' 6")	3900 (12' 10")	4300 (14' 1")	Remarque
	Poids	kg (lb)	1930 (4,260)	1960 (4,320)	2170 (4,780)	2290 (5,050)
Force d'excavation du godet	SAE	kN	201,0 [219.3]	201,0 [219.3]	201,0 [219.3]	201,0 [219.3]	[ ]: Augmentation de puissance
		kgf	20500 [22,360]	20500 [22,360]	20500 [22,360]	20500 [22,360]
		lbf	45190 [49,300]	45190 [49,300]	45190 [49,300]	45190 [49,300]
	ISO	kN	228,5 [249.3]	228,5 [249.3]	228,5 [249.3]	228,5 [249.3]
		kgf	23300 [25,420]	23300 [25,420]	23300 [25,420]	23300 [25,420]
		lbf	51370 [56,040]	51370 [56,040]	51370 [56,040]	51370 [56,040]
Force d'excavation du bras	SAE	kN	184,4 [201.1]	152,0 [165.8]	135,3 [147.6]	124,5 [135.9]
		kgf	18800 [20,510]	15500 [16,910]	13800 [15,050]	12700 [13,850]
		lbf	41450 [45,220]	34170 [37,280]	30420 [33,190]	28000 [30,550]
	ISO	kN	192,2 [209.7]	156,9 [171.2]	139,3 [151.9]	128,5 [140.1]
		kgf	19600 [21,380]	16000 [17,450]	14200 [15,490]	13100 [14,290]
		lbf	43210 [47,140]	35270 [38,480]	31310 [34,160]	28880 [31,510]

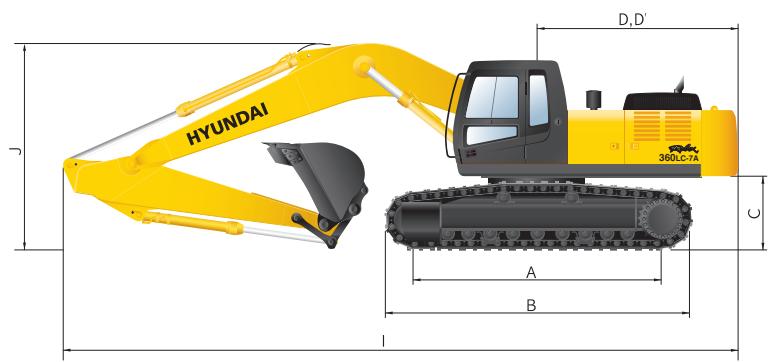

Dimensions

mm (ft·in)

A	Empattement	4340 (14' 3")
B	Longueur hors tout de l'excavatrice	5280 (17' 4")
C	Garde au sol du contrepoids	1290 (4' 3")
D	Rayon de rotation à l'arrête	3415 (11' 2")
D'	Longueur de l'extrémité arrêté	3350 (11' 0")
E	Largeur hors tout de la structure supérieure	2980 (9' 9")
F	Hauteur hors tout de la cabine	3175 (10' 5")
G	Garde au sol min.	550 (1' 10")
H	Voie	2740 (9' 0")

mm (ft·in)

	Longueur flèche	※ 6500 (21' 4")				6150 (20' 2")	8600 (28' 3")
	Longueur du balancier	2500 (8' 2")	※3200 (10' 6")	3900 (12' 10")	4300 (14' 1")	2500 (8' 2")	5100 (16' 9")
I	Longueur hors tout	11240 (36' 11")	11120 (36' 6")	11070 (36' 4")	11050 (36' 3")	10880 (35' 8")	13070 (42' 11")
J	Hauteur hors tout de la flèche	3700 (12' 2")	3440 (11' 3")	3870 (12' 8")	4270 (14' 0")	3830 (12' 7")	4830 (15' 10")

K	Largeur patin de chenille	※600 (24")	700 (28")	750 (30")	800 (32")	900 (36")
L	Largeur hors tout	3340 (10' 11")	3440 (11' 3")	3490 (11' 5")	3540 (11' 7")	3640 (11' 11")

※ Equipement standard

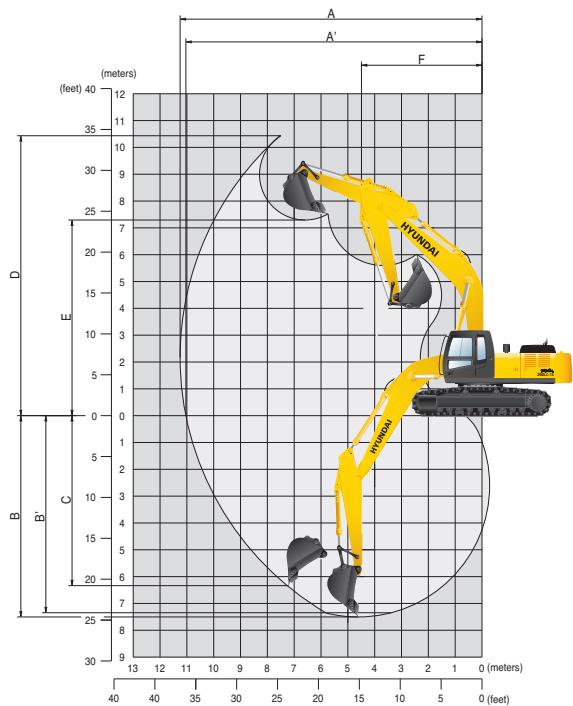

Rayons d'action

mm (ft·in)

	Longueur fièche	※ 6500 (21' 4")				6150 (20' 2")	8600 (28' 3")
	Longueur du balancier	2500 (8' 2")	※ 3200 (10' 6")	3900 (12' 10")	4300 (14' 1")	2500 (8' 2")	5100 (16' 9")
A	Portée d'attaque max.	10720 (35' 2")	11250 (36' 11")	11870 (38' 11")	12380 (39' 12")	10330 (33' 11")	15300 (50' 2")
A'	Portée d'attaque max. au sol	10490 (34' 5")	11000 (36' 1")	11670 (38' 3")	12180 (40' 0")	10100 (33' 2")	15120 (49' 7")
B	Profondeur d'attaque max.	6800 (22' 4")	7500 (24' 7")	8200 (26' 11")	8600 (28' 3")	6440 (21' 2")	11210 (36' 9")
B'	Profondeur d'attaque max. (niveau 8")	6620 (21' 9")	7350 (24' 1")	8070 (26' 6")	8480 (27' 10")	6260 (20' 6")	11100 (36' 5")
C	Profondeur d'attaque max. pour murs verticaux	5940 (19' 6")	6340 (20' 10")	7040 (23' 1")	7550 (24' 9")	5500 (18' 1")	10070 (33' 0")
D	Hauteur d'attaque max.	10470 (34' 4")	10430 (34' 3")	10650 (34' 11")	11210 (36' 9")	10200 (33' 6")	13160 (43' 2")
E	Hauteur de déversement max.	7270 (23' 10")	7290 (23' 11")	7510 (24' 8")	8030 (26' 4")	7020 (23' 0")	9990 (32' 9")
F	Rayon de rotation min.	4630 (14' 2")	4560 (14' 12")	4550 (14' 11")	4570 (14' 12")	4320 (14' 2")	6040 (19' 10")

※ Equipement standard

Capacités de levage

Rendement vers l'avant

Capacité nominale sur le coté ou 360 degrés

Flche: 6,15 m (20' 2") Balancier: 2,5 m Godet: 1,62 m³ (2.12 yd³) SAE · Patin: 600 mm (24") triple nervrve avec contrepoids de 6500 kg (14,330 lb)

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		7.5 m(25.0 ft)		Capacité		Portée
												ft)
9.0 m	kg									*7640	*7640	6.65
30.0 ft	lb									*16840	*16840	(21.8)
7.5 m	kg									*7520	5970	8.02
25.0 ft	lb									*16580	13160	(26.3)
6.0 m	kg					*8660	*8660	*6540	6530	*7580	4800	8.88
20.0 ft	lb					*19090	*19090	*14420	14400	*16710	10580	(29.1)
4.5 m	kg	*18380	*18380	*12260	*12260	*9890	9350	*8740	6330	7200	4190	9.38
15.0 ft	lb	*40520	*40520	*27030	*27030	*21800	20610	*19270	13960	15870	9240	(30.8)
3.0 m	kg			*15570	13710	*11460	8720	*9500	6030	6790	3890	9.58
10.0 ft	lb			*34330	30230	*25260	19220	*20940	13290	14970	8580	(31.4)
1.5 m	kg			*18030	12630	*12850	8150	10010	5730	6750	3830	9.52
5.0 ft	lb			*39750	27840	*28330	17970	22070	12630	14880	8440	(31.2)
Niveau du sol	kg	*13370	*13370	*18930	12120	*13670	7770	9760	5500	7090	4010	9.19
	lb	*29480	*29480	*41730	26720	*30140	17130	21520	12130	15630	8840	(30.2)
-1.5 m	kg	*20990	*20990	*18580	11990	*13710	7610	9650	5410	7990	4540	8.53
-5.0 ft	lb	*46270	*46270	*40960	26430	*30230	16780	21270	11930	17610	10010	(28.0)
-3.0 m	kg	*23670	*23670	*17040	12100	*12670	7650			*8470	5730	7.47
-10.0 ft	lb	*52180	*52180	*37570	26680	*27930	16870			*18670	12630	(24.5)
-4.5 m	kg	*18590	*18590	*13590	12520
-15.0 ft	lb	*40980	*40980	*29960	27600

• Flèche: 6,5 m (21'4") - Balancier: 2,5 m (8' 2") - Godet: 1,62 m³ (2.12 yd³) SAE - Patin: 600 mm (24") triple nervure avec contrepoids de 6500 kg (14,330 lb)

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		7.5 m(25.0 ft)		Capacité		Portée
												m(ft)
9.0 m	kg									*6900	*6900	7.22
30.0 ft	lb									*15210	*15210	(23.7)
7.5 m	kg									*6870	5190	8.49
25.0 ft	lb									*15150	11440	(27.9)
6.0 m	kg					*8050	*8050	*7580	6370	*6970	4240	9.29
20.0 ft	lb					*17750	*17750	*16710	14040	*15370	9350	(30.5)
4.5 m	kg			*11980	*11980	*9400	8990	*8180	6110	6550	3720	9.77
15.0 ft	lb			*26410	*26410	*20720	19820	*18030	13470	14440	8200	(32.1)
3.0 m	kg			*15410	12960	*11030	8330	*9020	5790	6210	3470	9.97
10.0 ft	lb			*33970	28570	*24320	18360	*19890	12760	13690	7650	(32.7)
1.5 m	kg			*17780	12000	*12460	7780	9750	5490	6180	3430	9.91
5.0 ft	lb			*39200	26460	*27470	17150	21500	12100	13620	7560	(32.5)
Niveau du sol	kg			*18570	11650	*13320	7450	9520	5280	6490	3610	9.59
	lb			*40940	25680	*29370	16420	20990	11640	14310	7960	(31.5)
-1.5 m	kg	*17800	*17800	*18280	11630	*13480	7340	9440	5210	7260	4070	8.97
-5.0 ft	lb	*39240	*39240	*40300	25640	*29720	16180	20810	11490	16010	8970	(29.4)
-3.0 m	kg	*23550	*23550	*17040	11830	*12770	7430			*8130	5070	7.97
-10.0 ft	lb	*51920	*51920	*37570	26080	*28150	16380			*17920	11180	(26.1)
-4.5 m	kg	*19520	*19520	*14370	12280					*7460	*7460	6.39
-15.0 ft	lb	*43030	*43030	*31680	27070					*16450	*16450	(21.0)

Flche: 6,5 m (21'4") Balancier: 3,2 m (10'6") Godel: 1,62 m² (2.12 yd³) SAE & Patin: 600 mm (24") triple nerve avec contrepoids de 6500 kg (14,330 lb)

Hauteur du point de charge m (ft)		Rayon de charge												A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		7.5 m(25.0 ft)		9.0m(30.0 ft)		Capacité		Portée m (ft)
9.0 m	kg													*6020	*6020	7.97
30.0 ft	lb													*13270	*13270	(26.1)
7.5 m	kg									*4590	*4590			*6110	4650	9.12
25.0 ft	lb									*10120	*10120			*13470	10250	(29.9)
6.0 m	kg									*6710	6590			*6140	3860	9.87
20.0 ft	lb									*14790	14530			*13540	8510	(32.4)
4.5 m	kg							*8350	*8350	*7420	6290	*4490	4440	6020	3410	10.32
15.0 ft	lb						*18410	*18410	*16360	13870	*9900	9790	9790	13270	7520	(33.9)
3.0 m	kg				*13690	13640	*10100	8600	*8370	5930	*6400	4260	5710	3180	10.5
10.0 ft	lb				*30180	30070	*22270	18960	*18450	13070	*14110	9390	12590	7010	(34.4)
1.5 m	kg				*16650	12420	*11760	7980	*9330	5590	7260	4080	5670	3120	10.45
5.0 ft	lb				*36710	27380	*25930	17590	*20570	12320	16010	8990	12500	6880	(34.3)
Niveau du sol	kg		*13060	*13060	*18210	11800	*12930	7540	9560	5320	7100	3930	5900	3240	10.14
	lb		*28790	*28790	*40150	26010	*28510	16620	21080	11730	15650	8660	13010	7140	(33.3)
-1.5 m	kg	*13680	*13680	*17490	*17490	*18550	11600	*13460	7330	9400	5170			6480	3590	9.57
-5.0 ft	lb	*30160	*30160	*38560	*38560	*40900	25570	*29670	16160	20720	11400			14290	7910	(31.4)
-3.0 m	kg	*17850	*17850	*22770	*22770	*17870	11660	*13210	7310	9400	5180			7700	4320	8.65
-10.0 ft	lb	*39350	*39350	*50200	*50200	*39400	25710	*29120	16120	20720	11420			16980	9520	(28.4)
-4.5 m	kg	*22570	*22570	*22590	*22590	*16000	11960	*11870	7510				*8000	5980	7.25
-15.0 ft	lb	*49760	*49760	*49800	*49800	*35270	26370	*26170	16560				*17640	13180	(23.8)
-6.0 m	kg					*11900	*11900
-20.0 ft	lb					*26230	*26230

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567.
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculement lorsque l'engin se調查 sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet (équipement standard) situé à l'arrière du godet.
4. (*) indique la charge limitée par la capacité hydraulique.

Capacités de levage

Rendement vers l'avant

Capacité nominale sur le cote ou 360 degrés

• Flèche: 6,5 m (21'4") - Balancier: 3,9 m (12' 10") - Godet: 1,62 m³ (2.12 yd³) SAE - Patin: 600 mm (24") triple nervvue avec contrepoids de 6500 kg (14,330 lb)

Hauteur du point de charge m (ft)		Rayon de charge												A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		7.5 m(25.0 ft)		9.0m(30.0 ft)		Capacité		Portée m (ft)
9.0 m	kg													*5290	5130	8.81
30.0 ft	lb													*11660	11310	(28.9)
7.5 m	kg													*5420	4000	9.85
25.0 ft	lb													*11950	8820	(32.3)
6.0 m	kg									*5890	*5890	*3660	*3660	*5590	3360	10.54
20.0 ft	lb									*12990	*12990	*8070	*8070	*12320	7410	(34.6)
4.5 m	kg									*6660	6330	*5450	4440	5380	2980	10.95
15.0 ft	lb									*14680	13960	*12020	9790	11860	6570	(35.9)
3.0 m	kg			*19900	*19900	*12040	*12040	*9120	8690	*7660	5930	*6860	4230	5120	2780	11.13
10.0 ft	lb			*43870	*43870	*26540	*26540	*20110	19160	*16890	13070	*15120	9330	11290	6130	(36.5)
1.5 m	kg			*12660	*12660	*15330	12590	*10910	7990	*8710	5540	7200	4000	5060	2720	11.07
5.0 ft	lb			*27910	*27910	*33800	27760	*24050	17610	*19200	12210	15870	8820	11160	6000	(36.3)
Niveau du sol	kg			*13680	*13680	*17420	11750	*12310	7470	9470	5220	6990	3820	5230	2800	10.79
	lb			*30160	*30160	*38400	25900	*27140	16470	20880	11510	15410	8420	11530	6170	(35.4)
-1.5 m	kg	*12590	*12590	*16830	*16830	*18250	11390	*13100	7170	9240	5020	6870	3710	5670	3060	10.26
-5.0 ft	lb	*27760	*27760	*37100	*37100	*40230	25110	*28880	15810	20370	11070	15150	8180	12500	6750	(33.7)
-3.0 m	kg	*16200	*16200	*21040	*21040	*18030	11340	*13170	7080	9170	4960			6560	3600	9.42
-10.0 ft	lb	*35710	*35710	*46390	*46390	*39750	25000	*29030	15610	20220	10930			14460	7940	(30.9)
-4.5 m	kg	*20270	*20270	*24240	*24240	*16700	11540	*12330	7180	*9270	5080			*7640	4710	8.17
-15.0 ft	lb	*44690	*44690	*53440	*53440	*36820	25440	*27180	15830	*20440	11200			*16840	10380	(26.8)
-6.0 m	kg			*19460	*19460	*13690	12040
-20.0 ft	lb			*42900	*42900	*30180	26540

• Flèche: 6,5 m (21'4") - Balancier: 4,3 m (14' 1") - Godet: 1,62 m³ (2.12 yd³) SAE - Patin: 600 mm (24") triple nervve avec contrepoids de 6500 kg (14,330 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m(5.0 ft)

3.0 m(10.0 ft)

4.5 m(15.0 ft)

6.0 m(20.0 ft)

7.5 m(25.0 ft)

9.0m(30.0 ft)

10.5m(35.0 ft)

Capacité

Portée m(ft)

9.0 m

kg

*5050

4420

9.45

30.0 ft

lb

*11130

9740

(31.0)

7.5 m

kg

*2740

*2740

*4810

3510

10.42

25.0 ft

lb

*6040

*6040

*10600

7740

(34.2)

6.0 m

kg

*4460

*4460

*4700

2980

11.07

20.0 ft

lb

*9830

*9830

*10360

6570

(36.3)

4.5 m

kg

*6110

*6110

*5620

*4490

*4730

2650

11.46

15.0 ft

lb

*13470

*13470

*12390

*9900

*10430

5840

(37.6)

3.0 m

kg

*17000

*17000

*10840

*10840

*8410

*8410

*7160

6000

*6460

*4250

*2660

*2660

4680

2480

11.63

10.0 ft

lb

*37480

*37480

*23900

*23900

*18540

*18540

*15790

13230

*14240

*9370

*5860

*5860

10320

5470

(38.2)

1.5 m

kg

*13680

*13680

*14340

12850

*10300

8090

*8270

5580

*7120

4000

*2990

2920

4630

2430

11.58

5.0 ft

lb

*20160

*20160

*31610

28330

*22710

17840

*18230

12300

*15700

8820

*6590

6440

10210

5360

(38.0)

Niveau du sol

kg

*13030

*13030

*16790

11840

*11850

7500

*9250

5220

6970

3790

4770

2500

11.31

lb

*28730

*28730

*37020

26100

*26120

16530

*20390

11510

15370

8360

10520

5510

(37.1)

-1.5 m

kg

*11080

*11080

*15420

*15420

*17980

11350

*12820

7140

9210

4980

6810

3650

5140

2710

10.81

-5.0 ft

lb

*24430

*24430

*34000

*34000

*39640

25020

*28260

15740

20300

10980

15010

8050

11330

5970

(35.5)

-3.0 m

kg

*14380

*14380

*19060

*19060

*18090

11210

*13120

6990

9090

4870

*6650

3610

5870

3160

10.02

-10.0 ft

lb

*31700

*31700

*42020

*42020

*39880

24710

*28920

15410

20040

10740

*14660

7960

12940

6970

(32.9)

-4.5 m

kg

*18170

*18170

*24050

*24050

*17140

11340

*12590

7040

9150

4930

*6970

4020

8.87

-15.0 ft

lb

*40060

*40060

*53020

*53020

*37790

25000

*27760

15520

20170

10870

*15370

8860

(29.1)

-6.0 m

kg

*22830

*22830

*21250

*21250

*14730

11750

*10720

7330

*6830

6040

7.15

-20.0 ft

lb

*50330

*50330

*46850

*46850

*32470

25900

*23630

16160

*15060

13320

(23.5)

• Flèche: 6,5 m (21'4") - Balancier: 3,2 m (10' 6") - Godet: 1,62 m³ (2.12 yd³) SAE - Patin: 800 mm (31.5") triple nervure avec contrepoids de 6500 kg (14,330 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m(5.0 ft)

3.0 m(10.0 ft)

4.5 m(15.0 ft)

6.0 m(20.0 ft)

7.5 m(25.0 ft)

9.0m(30.0 ft)

Capacité

Portée m (ft)

9.0 m

kg

*6020

*6020

7.97

30.0 ft

lb

*13270

*13270

(26.1)

7.5 m

kg

*4590

*4590

*6110

4780

9.12

25.0 ft

lb

*10120

*10120

*13470

10540

(29.9)

6.0 m

kg

*6710

*6710

*6140

3970

9.87

20.0 ft

lb

*14790

*14790

*13540

8750

(32.4)

4.5 m

kg

*8350

*8350

*7420

6460

*4490

*4490

6200

3520

10.32

15.0 ft

lb

*18410

*18410

*16360

14240

*9900

*9900

13670

7760

(33.9)

3.0 m

kg

*13690

*13690

*10100

8820

*8370

6100

*6400

4390

5890

3290

10.5

10.0 ft

lb

*30180

*30180

*22270

19440

*18450

13450

*14110

9680

12990

7250

(34.4)

1.5 m

kg

*16650

12750

*11760

8190

*9330

5750

7470

4210

5850

3240

10.45

5.0 ft

lb

*36710

28110

*25930

18060

*20570

12680

16470

9280

12900

7140

(34.3)

Niveau du sol

kg

*13060

*13060

*18210

12130

*12930

7760

9840

5480

*7120

4060

6080

3360

10.14

lb

*28790

*28790

*40150

26740

*28510

17110

21690

12080

*15700

8950

13400

7410

(33.3)

-1.5 m

kg

*13680

*13680

*17490

*17490

*18550

11930

*13460

7550

9670

5340

6680

3710

9.57

-5.0 ft

lb

*30160

*30160

*38560

*38560

*40900

26300

*29670

16640

21320

11770

14730

8180

(31.4)

-3.0 m

kg

*17850

*17850

*22770

*22770

*17870

11990

*13210

7530

9670

5340

7930

4460

8.65

-10.0 ft

lb

*39350

*39350

*50200

*50200

*39400

26430

*29120

16600

21320

11770

17480

9830

(28.4)

-4.5 m

kg

*22570

*22570

*22590

*22590

*16000

12290

*11870

7730

*8000

6150

7.25

-15.0 ft

lb

*49760

*49760

*49800

*49800

*35270

27090

*26170

17040

*17640

13560

(23.8)

-6.0 m

kg

*11900

*11900

-20.0 ft

lb

*26230

*26230

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567.

1. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculément lorsqu'el engin se調查 sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale.

2. Le point de charge est un crochet (équipement standard) situé à l'arrière du godet.

3. (*) indique la charge limitée par la capacité hydraulique.

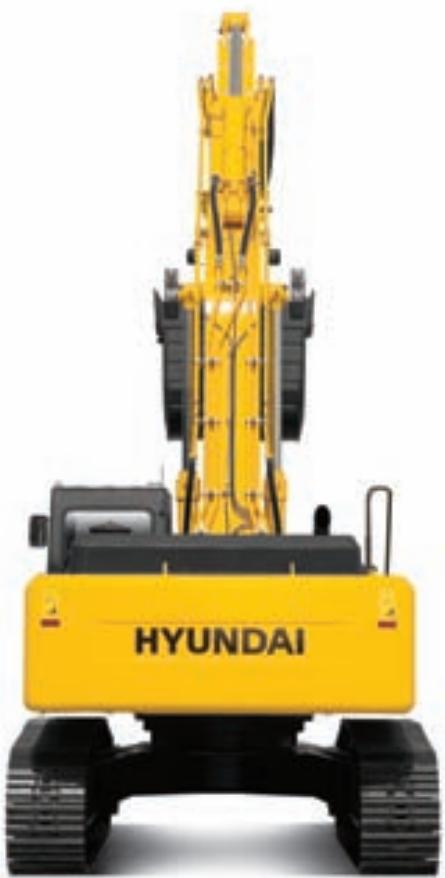

Capacités de levage

Rendement vers l'avant

Capacité nominale sur le cote ou 360 degrés

• Flèche: 6,5 m (21'4") - Balancier: 3,9 m (12' 10") - Godet: 1,62 m³ (2.12 yd³) SAE - Patin: 800 mm (31.5") triple nervue avec contrepoids de 6500 kg (14,330 lb)

Hauteur du point de charge m (ft)		Rayon de charge												A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		7.5 m(25.0 ft)		9.0m(30.0 ft)		Capacité		Portée m (ft)
9.0 m	kg													*5290	5260	8.81
30.0 ft	lb													*11660	11600	(28.9)
7.5 m	kg													*5420	4120	9.85
25.0 ft	lb													*11950	9080	(32.3)
6.0 m	kg									*5890	*5890	*3660	*3660	*5590	3470	10.54
20.0 ft	lb									*12990	*12990	*8070	*8070	*12320	7650	(34.6)
4.5 m	kg									*6660	6500	*5450	4580	5550	3090	10.95
15.0 ft	lb									*14680	14330	*12020	10100	12240	6810	(35.9)
3.0 m	kg			*19900	*19900	*12040	*12040	*9120	8910	*7660	6100	*6860	4360	5280	2880	11.13
10.0 ft	lb			*43870	*43870	*26540	*26540	*20110	19640	*16890	13450	*15120	9610	11640	6350	(36.5)
1.5 m	kg			*12660	*12660	*15330	12920	*10910	8210	*8710	5700	7410	4140	5230	2820	11.07
5.0 ft	lb			*27910	*27910	*33800	28480	*24050	18100	*19200	12570	16340	9130	11530	6220	(36.3)
Niveau du sol	kg			*13680	*13680	*17420	12070	*12310	7680	*9600	5380	7200	3950	5400	2910	10.79
	lb			*30160	*30160	*38400	26610	*27140	16930	*21160	11860	15870	8710	11900	6420	(35.4)
-1.5 m	kg	*12590	*12590	*16830	*16830	*18250	11710	*13100	7390	9520	5180	7080	3840	5850	3170	10.26
-5.0 ft	lb	*27760	*27760	*37100	*37100	*40230	25820	*28880	16290	20990	11420	15610	8470	12900	6990	(33.7)
-3.0 m	kg	*16200	*16200	*21040	*21040	*18030	11670	*13170	7290	9450	5120			6770	3720	9.42
-10.0 ft	lb	*35710	*35710	*46390	*46390	*39750	25730	*29030	16070	20830	11290			14930	8200	(30.9)
-4.5 m	kg	*20270	*20270	*24240	*24240	*16700	11870	*12330	7400	*9270	5250			*7640	4860	8.17
-15.0 ft	lb	*44690	*44690	*53440	*53440	*36820	26170	*27180	16310	*20440	11570			*16840	10710	(26.8)
-6.0 m	kg			*19460	*19460	*13690	12360
-20.0 ft	lb			*42900	*42900	*30180	27250

• Flèche: 6,5 m (21'4") - Balancier: 4,3 m (14'1") - Godet: 1,62 m³ (2.12 yd³) SAE - Patin: 800 mm (31.5") triple nervure avec contrepoids de 6500 kg (14,330 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m(5.0 ft)

3.0 m(10.0 ft)

4.5 m(15.0 ft)

6.0 m(20.0 ft)

7.5 m(25.0 ft)

9.0m(30.0 ft)

10.5m(35.0 ft)

Capacité

Portée m(ft)

9.0 m

kg

*5050

4540

9.45

30.0 ft

lb

*11130

10010

(31.0)

7.5 m

kg

*2740

*2740

*4810

3620

10.42

25.0 ft

lb

*6040

*6040

*10600

7980

(34.2)

6.0 m

kg

*4460

*4460

*4700

3080

11.07

20.0 ft

lb

*9830

*9830

*10360

6790

(36.3)

4.5 m

kg

*6110

*6110

*5620

4620

*4730

2750

11.46

15.0 ft

lb

*13470

*13470

*12390

10190

*10430

6060

(37.6)

3.0 m

kg

*17000

*17000

*10840

*10840

*8410

*8410

*7160

6170

*6460

4380

*2660

*2660

4830

2580

11.63

10.0 ft

lb

*37480

*37480

*23900

*23900

*18540

*18540

*15790

13600

*14240

9660

*5860

*5860

10650

5690

(38.2)

1.5 m

kg

*13680

*13680

*14340

13180

*10300

8310

*8270

5740

*7120

4140

*2990

*2990

4790

2520

11.58

5.0 ft

lb

*20160

*20160

*31610

29060

*22710

18320

*18230

12650

*15700

9130

*6590

*6590

10560

5560

(38.0)

Niveau du sol

kg

*13030

*13030

*16790

12170

*11850

7720

*9250

5380

7180

3920

4930

2600

11.31

lb

*28730

*28730

*37020

26830

*26120

17020

*20390

11860

15830

8640

10870

5730

(37.1)

-1.5 m

kg

*11080

*11080

*15420

*15420

*17980

11680

*12820

7360

9480

5140

7030

3780

5310

2820

10.81

-5.0 ft

lb

*24430

*24430

*34000

*34000

*39640

25750

*28260

16230

20900

11330

15500

8330

11710

6220

(35.5)

-3.0 m

kg

*14380

*14380

*19060

*19060

*18090

11540

*13120

7210

9360

5040

*6650

3750

6050

3270

10.02

-10.0 ft

lb

*31700

*31700

*42020

*42020

*39880

25440

*28920

15900

20640

11110

*14660

8270

13340

7210

(32.9)

-4.5 m

kg

*18170

*18170

*24050

*24050

*17140

11670

*12590

7250

9430

5090

*6970

4160

8.87

-15.0 ft

lb

*40060

*40060

*53020

*53020

*37790

25730

*27760

15980

20790

11220

*15370

9170

(29.1)

-6.0 m

kg

*22830

*22830

*21250

*21250

*14730

12070

*10720

7550

*6830

6220

7.15

-20.0 ft

lb

*50330

*50330

*46850

*46850

*32470

26610

*23630

16640

*15060

13710

(23.5)

• Flèche: 8,6 m (28'2") - Balancier: 5,1 m (16'7") - Godet: 1,46 m³ (1.90 yd³) SAE - Patin: 600 mm (24") triple nervure avec contrepoids de 8100 kg (17,860 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m(5.0 ft)

3.0 m(10.0 ft)

4.5 m(15.0 ft)

6.0 m(20.0 ft)

7.5 m(25.0 ft)

9.0m(30.0 ft)

10.5m(35.0 ft)

12.0m(40.0 ft)

13.5m(45.0 ft)

Capacité

Portée m(ft)

9.0 m

kg

*3080

*3080

*3130

2420

12.91

30.0 ft

lb

*6790

*6790

*6900

5340

(42.4)

7.5 m

kg

*3180

*3180

*2670

*2670

*3200

2020

13.61

25.0 ft

lb

*7010

*7010

*5890

*5890

*7050

4450

(44.7)

6.0 m

kg

*3450

*3450

*3400

2720

*3290

1750

14.10

20.0 ft

lb

*7610

*7610

*7500

6000

*7250

3860

(46.3)

4.5 m

kg

*4190

*4190

*3830

3550

*3630

2580

3320

1570

14.40

15.0 ft

lb

*9240

*9240

*8440

*8000

5690

7320

3460

(47.2)

3.0 m

kg

*11100

*11100

*7540

*7540

*5830

*5830

*4870

*4460

*4280

*3290

*3910

*2420

*1760

1740

3180

1460

14.53

10.0 ft

lb

*24470

*24470

*16620

*12850

*12850

*10740

*9830

*9440

*7250

*8620

*5340

*3880

3840

7010

3220

(47.7)

1.5 m

kg

*10860

*10860

*9180

*7850

*6870

*5560

*5560

*4080

*4750

*3040

*4230

*2260

*1940

1660

3140

1410

14.49

5.0 ft

lb

*23940

*23940

*20240

*17310

*15150

*12260

*12260

*8990

*10470

*6700

*9330

*4980

*4280

3660

6920

3110

(47.5)

Niveau du sol

kg

*10370

*10370

*10430

*7190

*7750

*5100

*6180

*3770

*5180

*2820

*4340

*2120

3190

1430

14.28

lb

*22860

*22860

*22990

*15850

*17090

*11240

*13620

*8310

*11420

*6220

*9570

*4670

7030

3150

(46.9)

-1.5 m

kg

*7950

*7950

*11690

*10820

*11210

*6820

*8400

*4790

*6670

*3540

*5330

*2660

*4230

*2020

3340

1520

13.90

-5.0 ft

lb

*17530

*17530

*25770

*23850

*24710

*15040

*18520

*10560

*14700

*7800

*11750

*5860

*9330

*4450

7360

3350

(45.6)

-3.0 m

kg

*8870

*8870

*10240

*10240

*13850

*10790

*11570

*6600

*8790

*4630

*6730

*3400

*5220

*2570

*4190

*1980

3620

1700

13.31

-10.0 ft

lb

*19550

*19550

*22580

*22580

*30530

*23790

*25510

*14680

*19380

*10210

*14840

*7500

*11510

*5670

*9240

*4370

7980

3750

(43.7)

-4.5 m

kg

*11060

*11060

*12770

*12770

*15780

*10920

*11540

*6670

*8880

*4590

*6690

*3370

*5210

*2560

4100

2000

12.50

-15.0 ft

lb

*24380

*24380

*28150

*28150

*34790

*24070

*25440

*14700

*19580

*10120

*14750

*7430

*11490

*5640

9040

4410

(41.0)

-6.0 m

kg

*13500

*13500

*15760

*15760

*14940

*11200

*11120

*6810

*8630

*4680

*6760

*3440

*5320

*2660

*4600

2510

11.41

-20.0 ft

lb

*29760

*29760

*34740

*34740

*32940

*24690

*24520

*15010

*19030

*10320

*14900

*7580

*11730

*5860

*10140

5530

(37.4)

-7.5 m

kg

*16400

*16400

*19240

*19240

*13480

*11650

*10160

*7100

*7890

*4900

*6120

*3660

*4700

3440

9.94

-25.0 ft

lb

*36160

*36160

*42420

*42420

*29720

*25680

*22400

*15650

*17390

*10800

*13490

*8070

*10360

7580

(32.6)

-9.0 m

kg

*15380

*15380

*11020

*11020

*8300

*7610

*6130

*5360

-30.0 ft

lb

*33910

*33910

*24290

*24290

*18300

*16780

*13510

*11820

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567.

1. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculément lorsqu'el engin se調查 sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale.

2. Le point de charge est un crochet (équipement standard) situé à l'arrière du godet.

3. (*) indique la charge limitée par la capacité hydraulique.

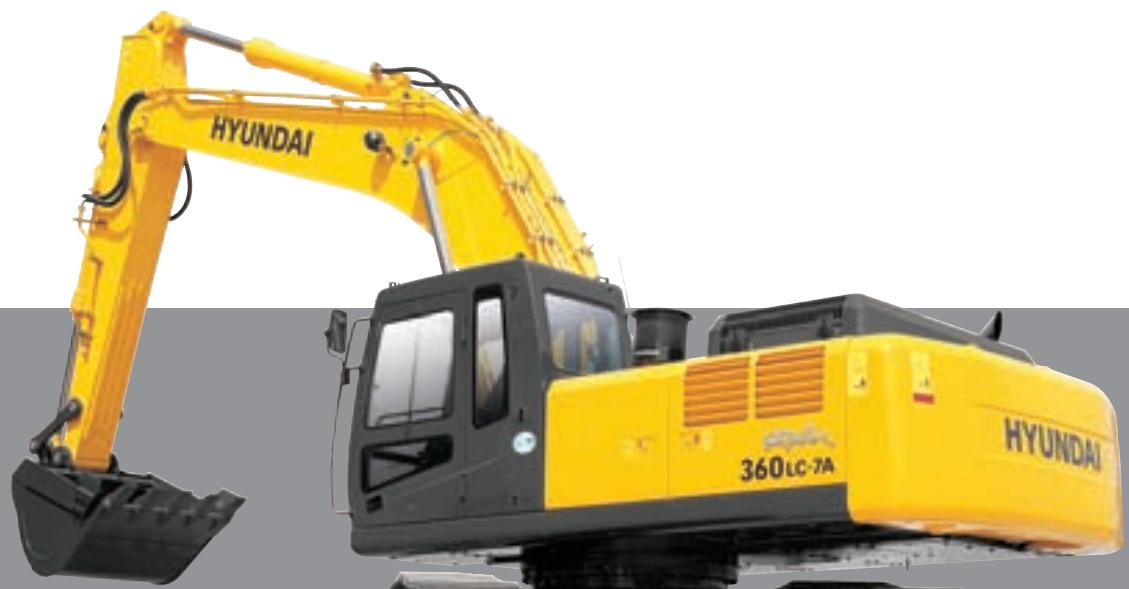

Robex 360LC-7A

Equipement standard

Cabine selon la norme ISO

• Cabine tous temps en acier avec visibilité
  panoramaque
• Fenètres en verre de sécurité
• Essue-glace de type relevable
• Pare-brise coulissant pliant vers l'intérieur
• Fenetre laterale coulissante
• Porte verrouillable
• Boite chauffante et glaciere
  Vide-poches & Cendrier

Système d'optimisation de puissance

assiste par ordinateur (nouveau système CAPO)

• 2 modes de puissance, 3 modes de travail,
  2 modes utilise
• Système de décelération automatique et
  bouton-pousoir de décelération
• Système de réchauffage automatique
• Système de prévention de surchauffe automatique

Commande de température entièrement automatique

Système d'auto-diagnostic

radio AM/FM et lecteur de CD

Télécommande pour la radio

Surveillance centralisée

• Affichage LCD

Régime du moteur

Horloge et Code d'erreur

Jauges

Jauge de carburant

Jauge de température du liquide de

refroidissement moteur

Jauge de température de l'huile hydraulique

Témoins d'avertiss

Niveau de carburant

Controle moteur & CPU

Pression de I'huile moteur

Température du liquide de refroidissement moteur

Température de l'huile hydraulique

Faible charge de la batterie

Obstruction du filtré à air

Témoin

Puisssance max.

Préchauffage et réchauffage du moteur

Bouton-poussoir de décelération

Climatiseur (5000 kcal/h; 20000 BTU/h)

Pompe de replissage de carburant (35 l/min)

ide au demarrage par temps froid

(chauffage grille à air)

Serrures de portes et bouchons, clé unique

Deux rétroviseurs extérieurs

Siège entière régblè avec suspension et

ceinture de sécurité

Manette coulissante, commande pilote

Mécanisme de basculement de la console (à gauche)

Trois feuels travaill à l'avant

Klaxon electrique

Batteries (2 x 12 V x 160 AH)

Interrupteur principal batterie

Ecran de nettoyage amovible pour

refroidisseur d'huile

Frein de rotation automatique

Réservoir de réserve amovible

Pre-filtre de carburant

Système de maintainier de la flèche

Système de maintien du balancier

Vanne de verrouillage de sécurité pour le verin de la

flèche avec dispositif d'ajretissement de surcharge

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet (godet preneur, etc.)

Patins de chenille (600 mm)

Guide des chenilles

Alarmede translation

Réchauffeur de carburant

Equipement en option

Chauffage & Dégivrage (7500 kcal/h; 30000 BTU/h)

Pare-soileil à l'intérieur de la cabine

Gyrophare

Vanne de verrouillage de sécurité pour le verin

du balancier

Accumulateur, abaisissement de l'outil de travail

Alimentation 12 volts (convertisseur CC-CC)

Transducteur électriche

Différentes balanciers en option

Balancier court (2.50 m)
Balancier long (3.90 m)
Balancier Long (4.30 m)
Balancier super long (5,10m)

Différents godets en option (profil SAE)

• Godet standard (1,62m^3)
  Godet 1.15 m3
• Godet étroit (1,46 m³)
• Godet pour travaux légers (1,86 m³)
• Godet pour travaux légers (2,10 m³)
• Godet pour travaux légers (2.32m^3)
  Godet pour travaux lourds (1,62m^3)
• Godet pour roches (1,44m^3)
• Godet pour roches (1,62m^3)
  Godet pour roches (1,86m^3)

Lampes de la cabine

Cabine FOPS / FOG (ISO 10262)

Toit de cabine - type transparent

Patins de chenille

• Patin à triple nervure (700 mm)
• Patin à triple nervure (750 mm)
• Patin à triple nervure (800 mm)
• Patin à triple nervure (900 mm)

Capot létal

Couvercle lateral à aérateur à lame (G/D)

Protection pour le bas du chassis inférieur

Système de préchauffage

Trousse a outils

Combinaison de travail pour l'opérateur

Siège

• Siège à suspension à air

L'équipment standard et optionnel peut varier. Consultez votre distributeur Hyundai pour de plus amples informations. L'engin illustré peut varier suivant les normes internationales. Toutes les mesures américaines sont arrondies à la livre ou au pauce le plus proche.

HYUNDAI
