R290LC-9 - Excavatrice HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Excavatrice sur chenilles
Marque	HYUNDAI
Modèle	R290LC-9
Moteur	Cummins QSB6.7, diesel 6 cylindres en ligne, 169 kW (227 CV) à 1900 tr/min
Poids en ordre de marche	29 300 kg (avec patins de 600 mm)
Capacité du réservoir de carburant	500 L
Système hydraulique	Pompes à débit variable, 2 x 252 L/min, pression max. 350 kgf/cm²

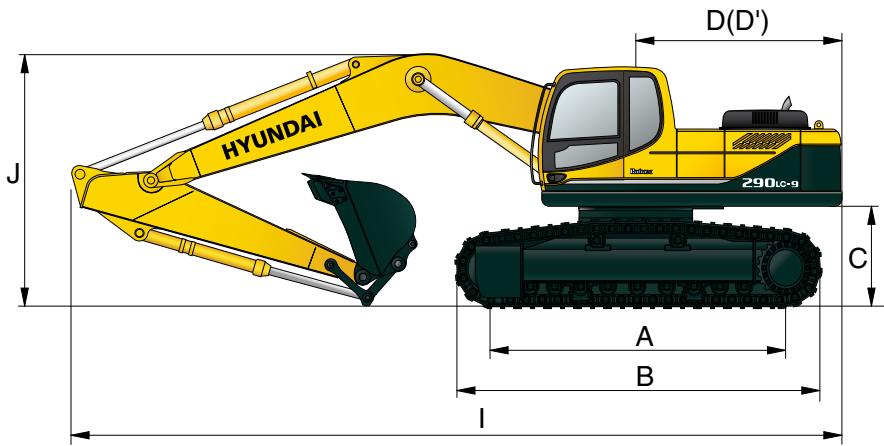

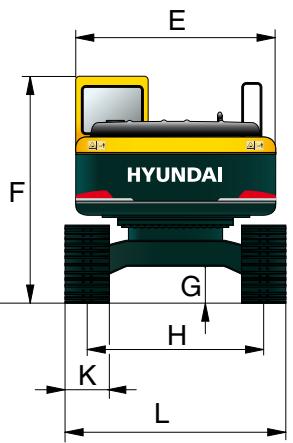

Dimensions hors tout (L x l x h)	10 700 x 3 200 x 3 010 mm (avec patins 600 mm)
Garde au sol	500 mm
Train de roulement	Châssis central en X, chenilles à triple nervure (600 mm standard), 48 patins par côté
Cabine	Tous temps, vitres de sécurité, climatisée, siège réglable, lecteur CD/MP3, téléphone mains libres
Sécurité	Système antichute de flèche et balancier, frein de stationnement humide, alarme de translation, caméra de recul (option)
Entretien	Filtre à huile moteur : 500 h, préfiltre à carburant : 500 h, filtre hydraulique : 1000 h ; graissage centralisé
Fonctions principales	3 modes de puissance (P/S/E), 3 modes de travail, décélération automatique, augmentation de puissance, CAPO
Portée d'attaque maximale	10,82 m (avec flèche 6,25 m et balancier 3,05 m)
Profondeur d'attaque maximale	7,50 m (avec flèche 6,25 m et balancier 3,05 m)
Force d'excavation du godet	166,7 kN (17 000 kgf) standard, 181 kN en surpuissance
Équipements disponibles	Flèches de 6,25 m et 10,2 m, balanciers de 2,1 à 7,85 m, godets de 0,52 à 1,85 m³
Options	Caméra de recul, siège chauffant, attache rapide, kit marteau/broyeur, Hi-mate (gestion à distance)

FOIRE AUX QUESTIONS - R290LC-9 HYUNDAI

Quel type d'huile moteur est recommandé pour le R290LC-9 ?

Utilisez une huile moteur diesel de qualité 15W-40 conforme à la norme API CI-4 ou supérieure. La capacité du carter est de 24 L.

Comment activer le mode d'augmentation de puissance ?

En mode pleine puissance, l'augmentation automatique de 10% s'enclenche lorsque nécessaire. En mode standard/économique, appuyez sur le bouton d'augmentation de puissance pour l'activer manuellement.

Quelle est la pression hydraulique maximale du circuit de travail ?

La pression de décharge du circuit de travail est de 350 kgf/cm² (4 978 psi), et peut atteindre 380 kgf/cm² (5 404 psi) en surpuissance.

Comment effectuer la vidange du filtre à huile hydraulique ?

Le filtre de vidange hydraulique doit être remplacé toutes les 1 000 heures. Localisez le filtre, déposez-le, nettoyez le logement et installez un nouveau filtre en respectant le couple de serrage.

Quelle est la fonction du système CAPO ?

Le système CAPO (Optimisation de Puissance Assistée par Ordinateur) ajuste automatiquement la puissance du moteur et de la pompe pour maintenir un rendement optimal, réduire la consommation et sélectionner le mode de travail adapté.

Comment démarrer par temps froid ?

Utilisez le système de préchauffage automatique. Tournez la clé sur la position de préchauffage et attendez que le témoin s'éteigne avant de démarrer. Un réchauffeur de carburant et une aide au démarrage par grille chauffante sont également disponibles.

Que faire en cas de voyant d'avertissement moteur allumé ?

Arrêtez la machine immédiatement et consultez l'écran LCD pour identifier le code d'erreur. Vérifiez les niveaux d'huile, de liquide de refroidissement et de carburant. Si le problème persiste, contactez un technicien agréé.

Comment régler la tension des chenilles ?

Utilisez les tendeurs à graisse standard. Pompez de la graisse dans le tendeur pour augmenter la tension, ou desserrez le graisseur pour la réduire. Vérifiez la flèche entre les galets supérieurs (environ 1-2 cm).

Quels sont les intervalles de maintenance des filtres ?

Filtre à huile moteur : 500 h ; préfiltre à carburant : 500 h ; filtre hydraulique : 1000 h. Utilisez des filtres d'origine Hyundai pour garantir la fiabilité.

Comment utiliser la fonction de décélération automatique ?

Lorsque les manettes restent au point mort pendant plus de 4 secondes, le régime moteur descend à 1050 tr/min. Après 60 secondes, il passe au ralenti. Pour le désactiver temporairement, appuyez sur le bouton de décélération automatique.

MODE D'EMPLOI R290LC-9 HYUNDAI

Équipe du moteur Tier 3

*Photo non contractuelle

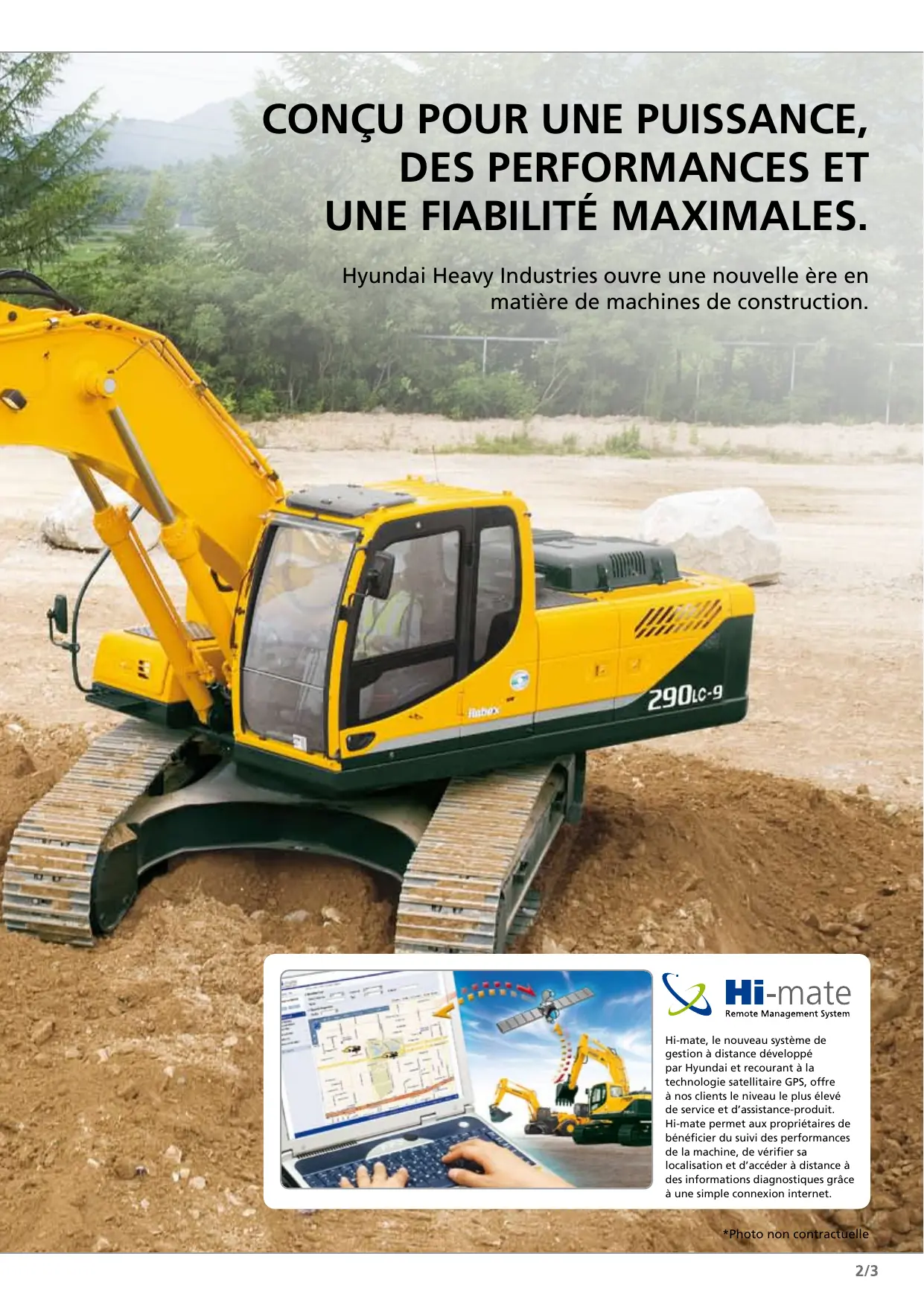

Conçu pour une puissance, des performances et une fiabilité maximales.

Hyundai Heavy Industries ouvre une nouvelle ère en matière de machines de construction.

Hi-mate

Hi-mate, le nouveau système de gestion à distance développé par Hyundai et recourant à la technologie satellitaire GPS, offre à nos clients le niveau le plus élevé de service et d'assistance-produit. Hi-mate permet aux propriétaires de bénéficier du suivi des performances de la machine, de vérifier sa localisation et d'accéder à distance à des informations diagnostiques grâce à une simple connexion internet.

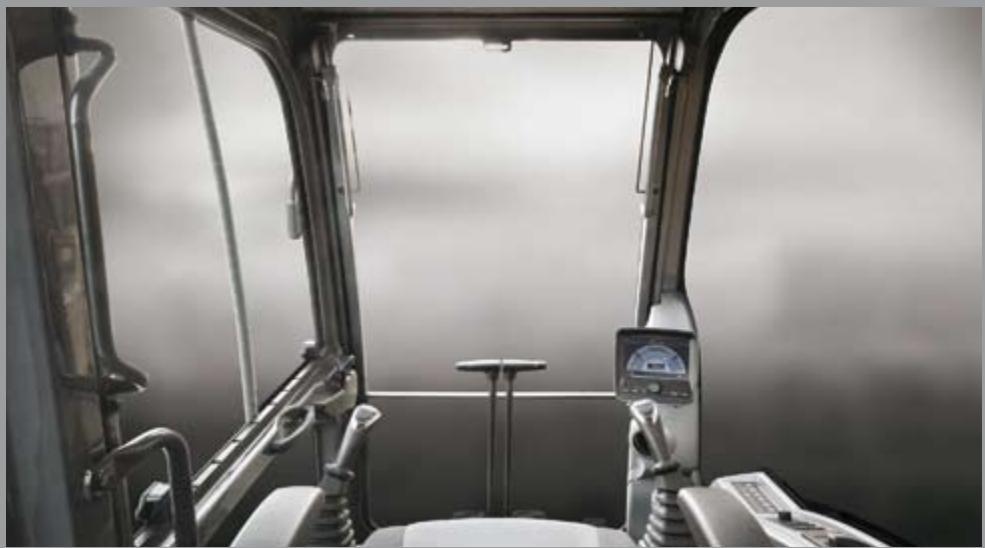

Conception de la cabine

La cabine entièrement redessinée assure dans un fonctionnement peu bruyant, une visibilité encore plus accrue et un environnement de travail confortable pour l'opérateur.

Joysticks ergonomiques

Les nouveaux Joysticks, équipés de nutateurs, offrent un contrôle précis.

Cabine spacieuse assurant une excellente visibilité

La cabine spacieuse a été conçue dans un souci d'ergonomie, pour réduire les niveaux de bruit et offrir encore une meilleure visibilité. Le pare-brise panoramique, combiné aux vastes vitres arrière et latérales, garantit une excellente visibilité dans toutes les directions.

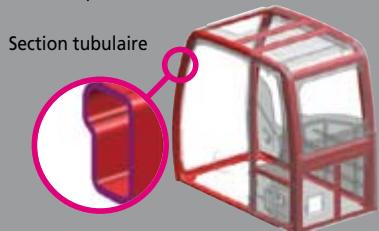

Structure renforcée

La structure tubulaire de la cabine a été renforcée pour assurer une sécurité optimale.

1 Téléphone mains libres avec chargeur USB 2 Porte-gobelet et cendrier 3 Lecteur MP3/CD avec télécommande 4 Siège chauffant (disponible en option) 5 Compartiment de rangement 6 Espace de rangement supplémentaire

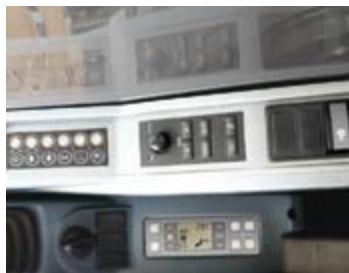

Tableau de commande centralisé

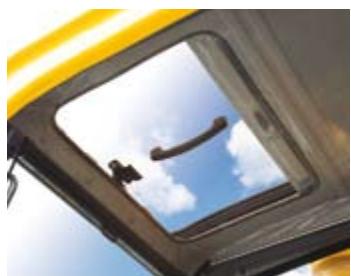

Toit vitré avec pare-soleil coulissant

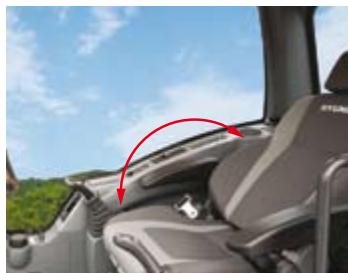

Siège opérateur réglable

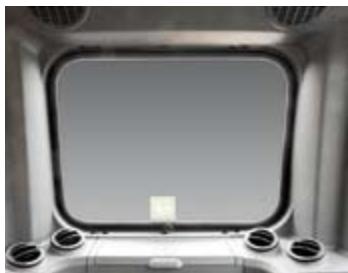

Sortie de secours par la vitre arrière

*Photo non contractuelle

Dispositif de verrouillage des fenêtres

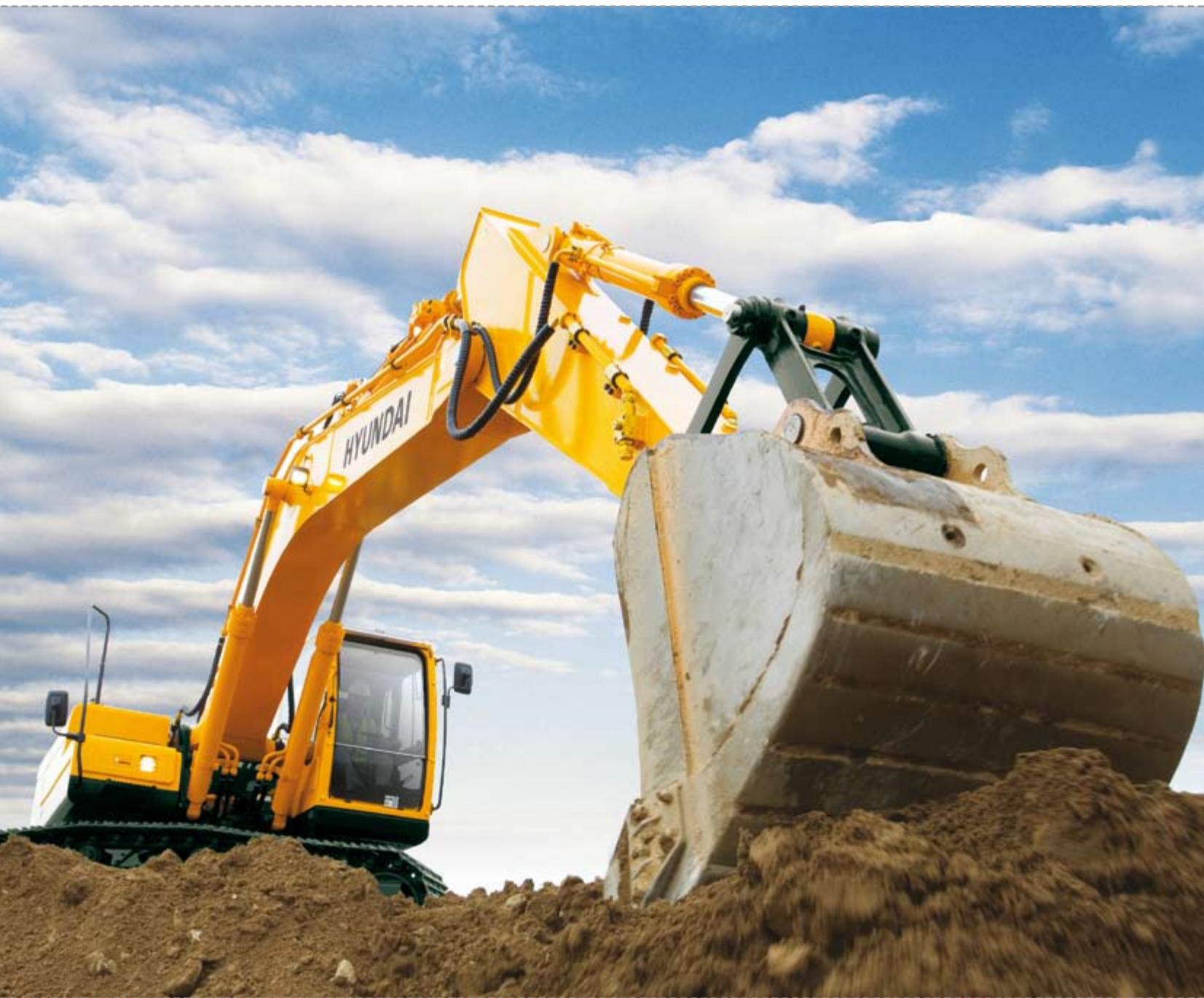

Performances & caractéristiques de sécurité

Repoussez les limites grâce aux engins de la Robex série 9.

*Photo non contractuelle

Caméra de recul (disponible en option)

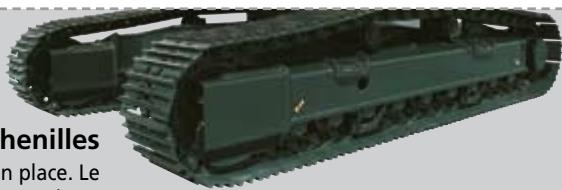

Guides de chenilles et tension de chenilles

Les guides robustes maintiennent les chenilles en place. Le réglage des chenilles se fait aisément grâce aux tendeurs standard à graisse et aux ressorts amortisseurs.

La définition du progrès

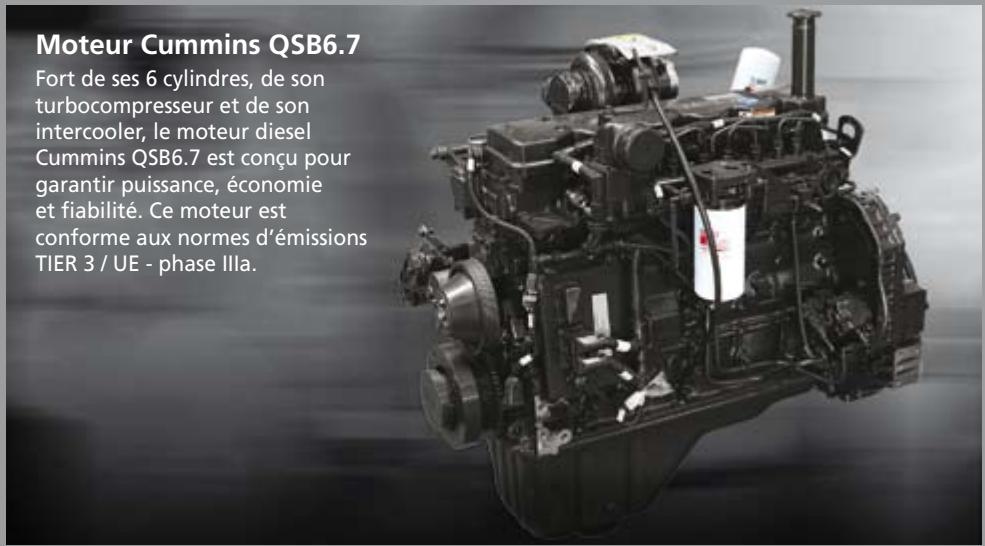

Le moteur 6,7 litres Série B Système Quantum allie des commandes électroniques complètes à des performances d'une grande fiabilité.

Pour permettre le contrôle de ces engins de grande puissance, ses circuits électroniques ont été développés pour les environnements les plus durs, y compris en milieu poussiéreux et pour d'autres applications exigeantes, de manière à satisfaire aux réglementations édictées au niveau mondial pour les rejets d'émissions.

Grâce à son système de 24 soupapes, d'injection et son flux d'air amélioré, le moteur QSB6.7 permet de générer une plus grande puissance, d'obtenir un meilleur régime transitoire et de réduire la consommation.

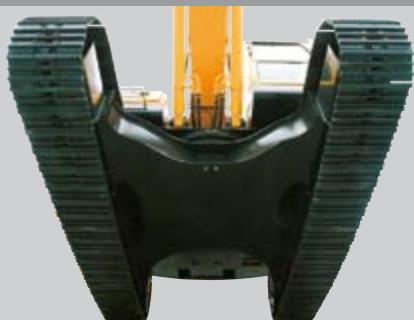

Chassis inférieur stable et solide

Le châssis renforcé de forme tubulaire est entièrement soudé à l'aide de pièces d'acier caractérisées par une excellente résistance et une faible tension. Le châssis central en X est intégralement soudé pour une solidité et une durabilité maximales.

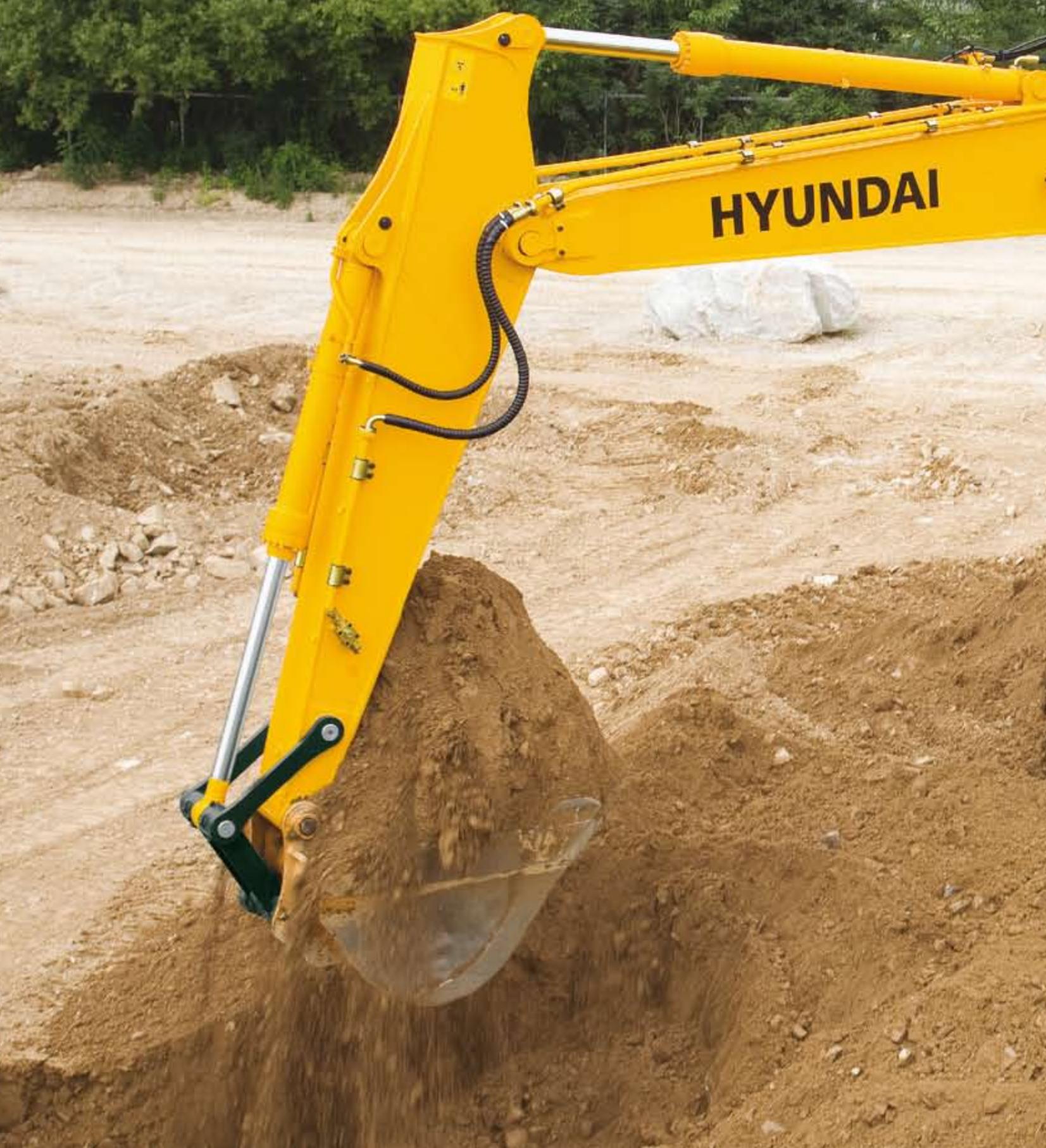

1 Godet et articulation de godet renforcé. L'articulation de godet scelle permet de réduire l'usure des axes et des bagues. 2 Commande de régime du moteur de type molette. 3 Bouton d'augmentation de puissance.

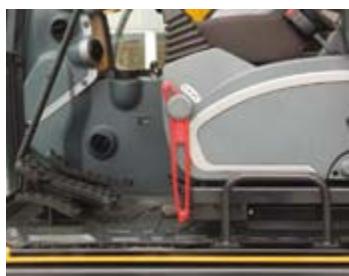

Lever de sécurité

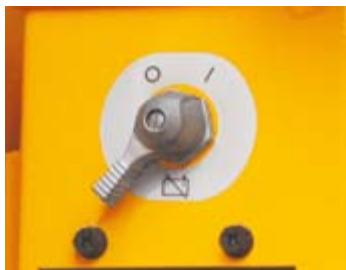

Commutateur principal

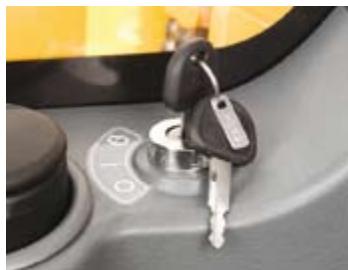

Système anti-redémarrage

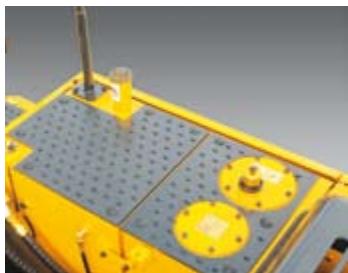

Structure supérieure à plaques antidérapantes

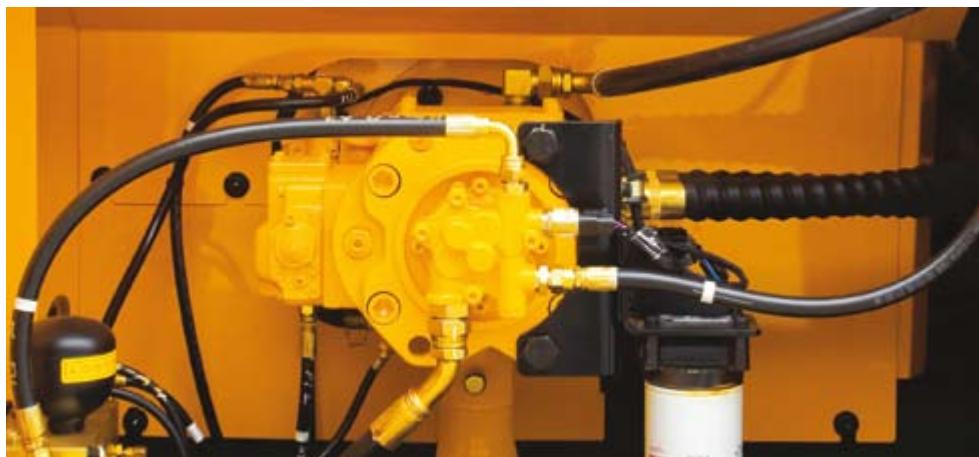

Système hydraulique unique

Commande puissante et précise, dotée d'une conception de haute technologie

Système CAPO avancé

Le système de pointe CAPO (optimisation de puissance assistée par ordinateur) ajuste la puissance du moteur et de la pompe pour la maintenir à un niveau optimal. Les multiples choix de modes sont conçus pour diverses charges de travail et pour maintenir les valeurs prestations tout en réduisant la consommation de carburant.

Le dispositif de décélération automatique et l'augmentation de puissance font également partie des caractéristiques du système.

L'écran LCD affiche le régime moteur, la température du liquide de refroidissement et de l'huile hydraulique ainsi que les codes d'erreur grâce à son système d'autodiagnostic.

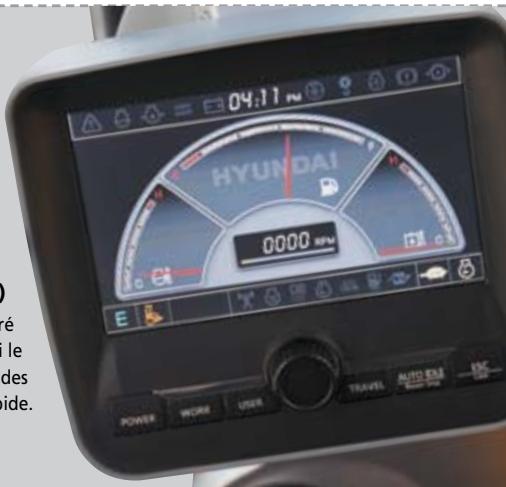

Écran LCD d'environ 18 cm

L'écran LCD peut être configuré selon vos préférences, facilitant ainsi le contrôle de tous les systèmes via des indicateurs à lecture rapide.

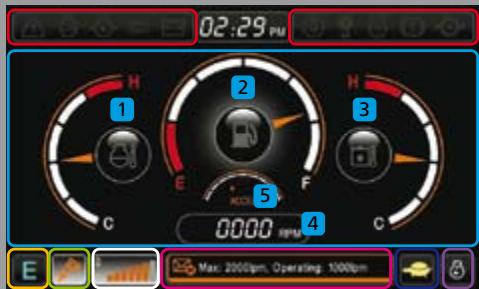

Écran LCD multifonction couleurs

Témoins d'avertissement 1 Jauge de température du liquide de refroidissement du moteur 2 Jauge de niveau de carburant 3 Jauge de température de l'huile hydraulique 4 Affichage du régime moteur/compteur kilométrique 5 Jauge du cadran d'accélération

Mode puissance (P/S/E) Mode travail (Excavatrice / Marteau / broyeur) Mode accessoires Information supplémentaire Mode circulation Mode déclenchement automatique

1 Commutateur de commande 2 Réglage des paramètres de débit en mode accessoires : Marteau/broyeur ou pince à béton 3 Mode utilisateur : Mémorisation des préférences de l'opérateur 4 Système d'autodiagnostic 5 Liste de maintenance & mot de passe de sécurité 6 Caméra de recul (disponible en option)

Prévention de la surchauffe du moteur

Système de réchauffement automatique

Performance hydraulique optimale. La capacité de sortie de la pompe a été augmentée, ajustant précisément le débit de sortie suivant la pr du circuit hydraulique.

Système de déceleration automatique

Lorsque les manettes ou les pédales de translation restent en position neutre pendant plus de 4 secondes, le régime moteur est abaissé à 1050 tpm. Au bout de 60 secondes, le régime moteur est automatiquement ramené en position "ralenti", ce qui permet de réduire la consommation de carburant et le niveau de bruit dans la cabine.

Système anticheute du balancier et de la flèche

Les soupapes antichute empêchent le balancier et la flèche de descendre de façon impromptue.

Système de bouton-poussoir de déclenchement

Lorsqu'on appuie sur le bouton-poussoir de décelération, le dispositif de contrôle CPU limite le régime moteur au ralenti. Quand on appuie de nouveau sur le bouton-poussoir de décelération, le moteur revient au régime configuré précédemment.

Amortisseurs hydrauliques dans les pédales de translation

Amélioration de l'amorti et de la maîtrise de la translation grâce à un dispositif de réduction des chocs.

Régulation du débit de la pompe

En cas d'inactivation des fonctions hydrauliques, le débit de la pompe est réduit au minimum pour éliminer les pertes de puissance. En cours d'utilisation, un débit de la pompe optimal alimente l'actionneur de façon à augmenter la vitesse. Les mouvements des leviers de commande règlent automatiquement le débit de la pompe, la vitesse de l'actionneur étant alors contrôlée proportionnellement.

Système d'augmentation de puissance

En mode pleine puissance, la force d'excavation augmente automatiquement de 10% lorsque cela s'avère nécessaire. En mode standard/économique, le système d'augmentation de puissance peut être activé manuellement.

Système de régénération de débit du balancier et de la flèche

La soupape de régénération de débit économique du carburant et augmente la productivité sans créer de cavitation à l'intérieur du vérin.

Système d'autodiagnostic

Le dispositif de contrôle CPU diagnostique les problèmes survenant dans le système CAPO et provoqués par un dysfonctionnement hydraulique ou électrique, puis affiche le code d'erreur correspondant sur l'écran LCD. Les informations affichées sur l'écran, notamment le régime moteur, la pression de la pompe principale, la tension de la batterie, la température de l'huile hydraulique et le statut de tous les commutateurs électriques, permettent à l'opérateur de connaître précisé l'état de fonctionnement de la machine, ce qui facilitate la résolution des problèmes qui peuvent survenir.

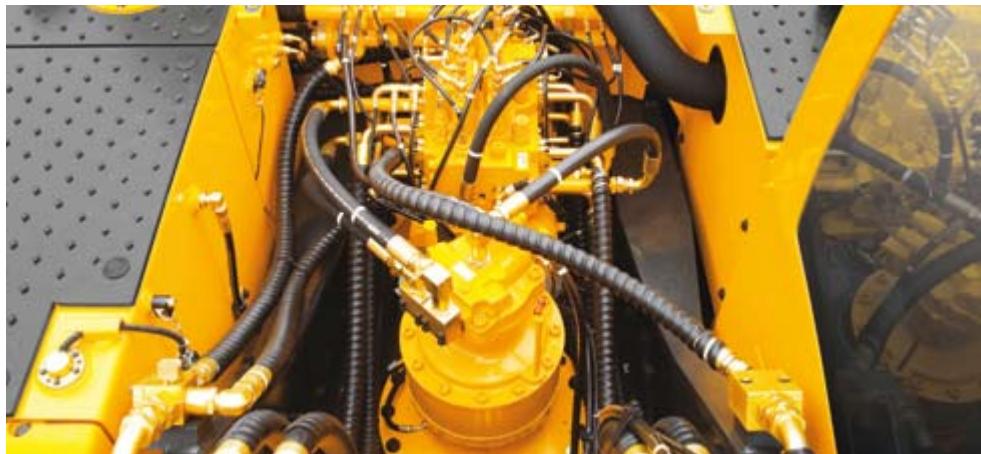

Système de contrôle du début des accessoires

En mode accessoires, le débit maximal de la pompe hydraulique peut être configuré. En cours d'utilisation, le débit de la pompe hydraulique peut être adapté graduellement à l'aide du commutateur à bascule.

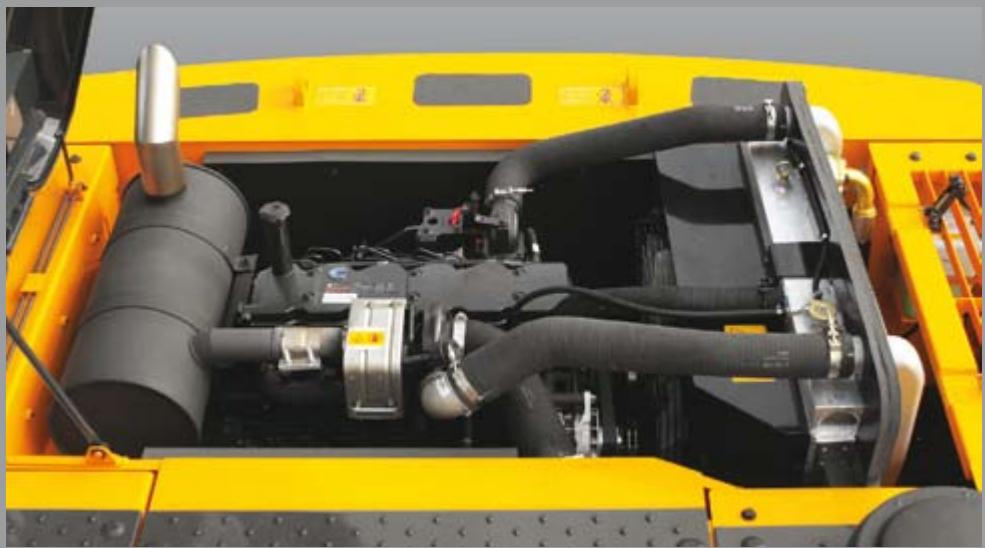

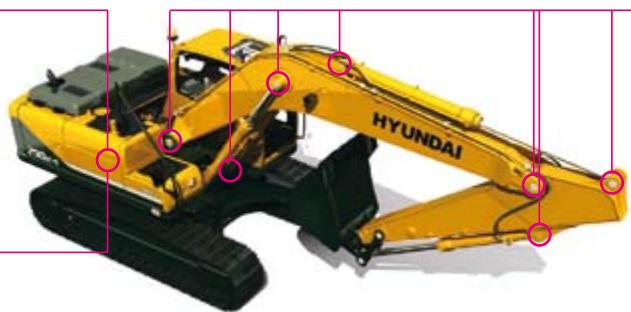

Raccords de graissage centralisés

Tous les raccords de graissage sont centralisés et aisément accessibles pour faciliter l'entretien.

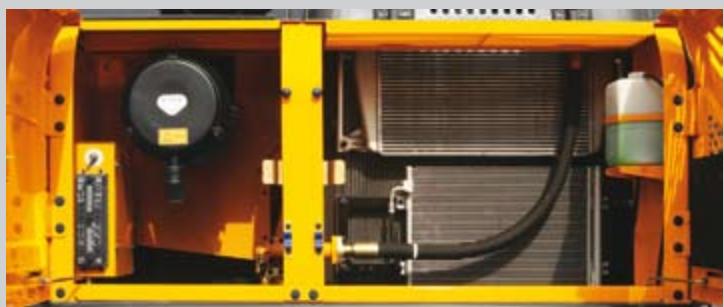

Composants faciles à entretenir

Les systèmes de refroidissement et de préchauffage sont prévus pour un démarrage rapide et un fonctionnement optimal tout en garantissant une plus grande longévité du moteur et des composants hydrauliques. L'entretien du moteur et du circuit hydraulique est considérablement simplifié grâce à leur accessibilité améliorée.

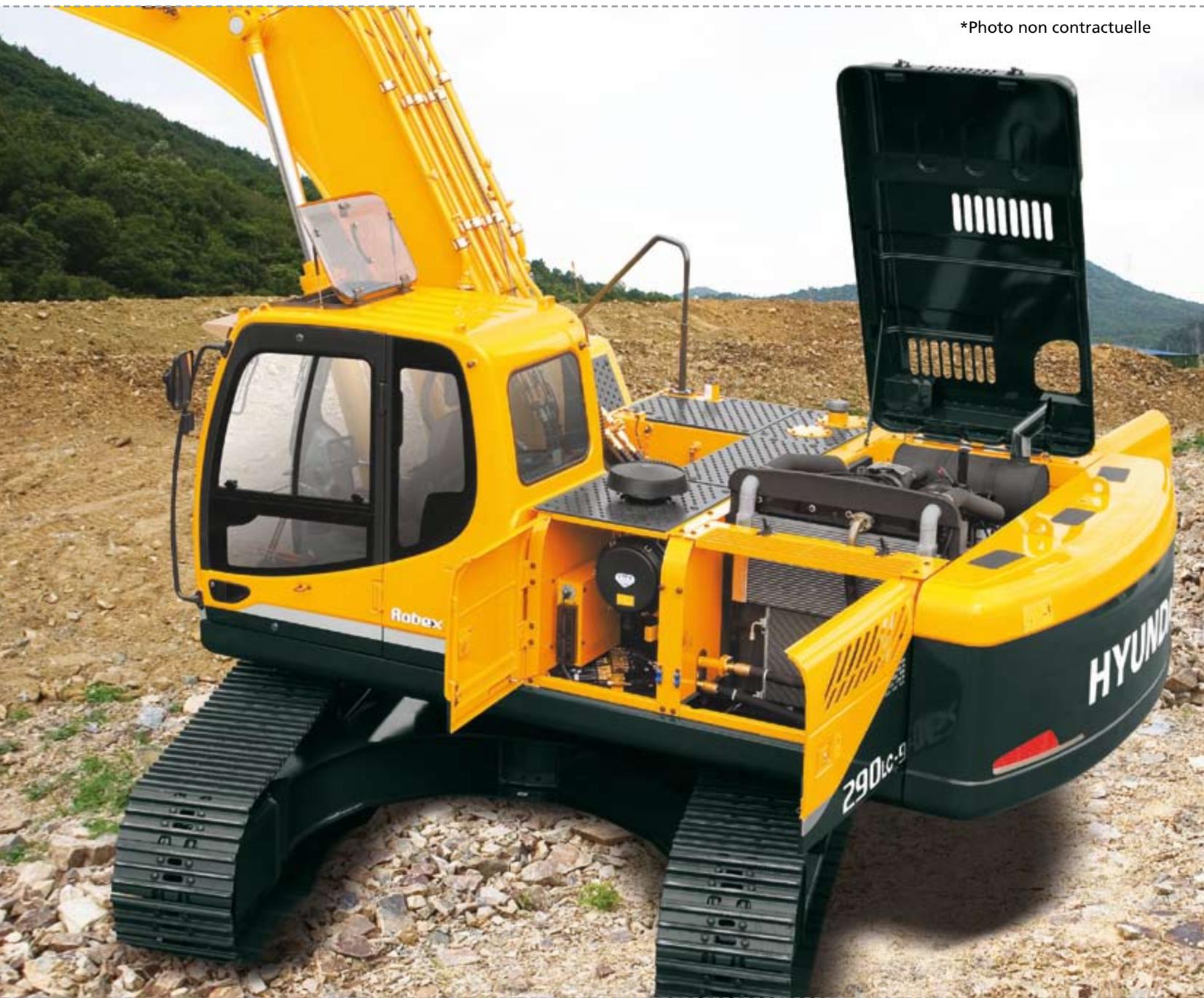

Disposition ouverte du compartiment électrique et de refroidissement

L'accès sans restriction aux composants vitaux permet de faciliter l'entretien et les réparations.

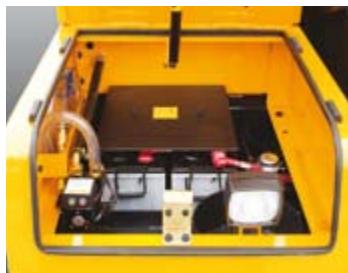

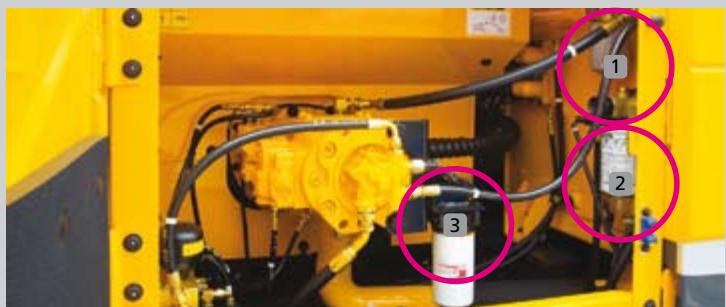

Allongement des intervalles de remplacement des filtres

1 Filtre de vidange hydraulique (1000 h) 2 Préfiltre à carburant (500 h) 3 Filtre à huile du moteur (500 h)

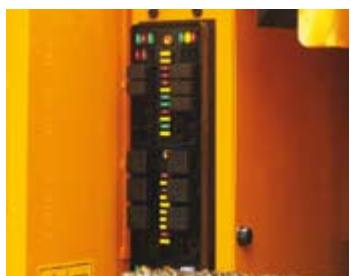

Boîtier électrique facile d'accès

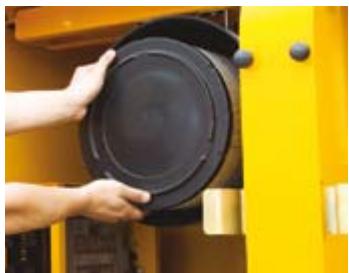

Filtre à air facile à replacer

Compartiment de grandes dimensions avec pompe de remplissage de carburant

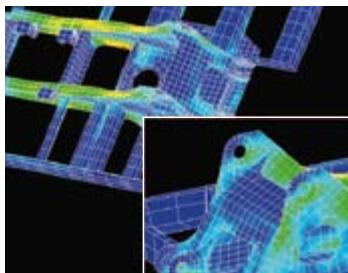

Durabilité augmentée grâce à l'analyse MEF

Durée de vie prolongée du filtre à huile hydraulique

Filtres en fibre de verre, à intervalles de remplacement allongés (250 h 1000 h)

Durée de vie prolongée de l'huile hydraulique

Meilleure protection contre l'oxydation et la chaleur (2000 h 5000 h)

Durée de vie prolongée des bagues de lubrification et des cales d'épaisseur en polymère à poids moléculaire très élevé

(Résistant à l'usure et réduisant les nuisances sonores)

MOTEUR

MODELE			CUMMINS QSB6.7
Type			Moteur diesel à 4 temps, 6 cylindres en ligne, injection directe, avec turbocompresseur, refroidisseur air-air, faibles émissions
Puisance au volant nominale	SAE	J1995 (brute)	227 CV (169 kW) / 1900 tpm
		J1349 (net)	197 CV (147 kW) / 1900 tpm
	DIN	6271/1 (brute)	230 CV (169 kW) / 1900 tpm
		6271/1 (net)	200 CV (147 kW) / 1900 tpm
Couple max.			96,8 kgf.m (700 lbf.ft) / 1500 tpm
Alésage x course			107 x 124 mm (4.2" x 4.9")
Cylindrée			6700 cc (409 in³)
Batteries			2 X 12 V X 160AH
Démarreur			24 V; 4,5 kW
Alternateur			24 V; 50 Amp

SYSTÈME HYDRAULIQUE

POMPE PRINCIPALE
Type	Pompes à débit variable, à pistons axiaux
Capacité nominale	2 X 252 L /min (66.6 US gpm / 55.4 UK gpm)
Pompe aux. pour le circuit de commande	Pompe à engrenages

Système cross-sensing et d'économie de carburant

MOTEURS HYDRAULIQUES

Translation	Moteur à pistons axiaux à deux vitesses avec soupape de frein et frein de stationnement
Rotation	Moteur à piston axiaux avec frein automatique

REGLAGES DES SOUPAPES DE DECHARGE

Circuit de travail	350 kgf/cm2(4,978 psi)
Translation	350 kgf/cm2(4,978 psi)
Augmentation de puissance (flèche, balancier, godet)	380 kgf/cm2(5,404 psi)
Circuit de rotation	300 kgf/cm2(4,267 psi)
Circuit de pilotage	40 kgf/cm2(568 psi)
Soupape de sécurité	Installé

VÉRINS HYDRAULIQUES

N° de cylindres alésage x course	Flèche : 2 - 140 x 1465 mm (5.5" x 57.7")
	Balancier : 1 - 150 x 1765 mm (5.9" x 69.5")
	Godet : 1 - 135 x 1185 mm (5.3" x 46.7")

TRANSLATION & FREINS

Type de translation	Entitérement hydrostatique
Moteur de translation	2 Moteurs à pistons axiaux, modèle sabot
Système de reduction	Train planétaire
Traction max. barre de tirage	27300 kgf (60,200 lbf)
Vitesse de translation max.(élevée) / (basse)	5,2 km/hr (3.2 mph) / 3,1 km/hr (1.9 mph)
Aptitude en côte	35° (70 %)
Frein de stationnement	Humide, multi-disque

Pilotage

Des manettes opérées par pression du pilote et des pédales garantissant un fonctionnement ainsi et sans fatigue.

Commande pilote	Deux manettes avec un levier de sécurité (gauche): rotation et balancier (droite): flèche et benne (schéma ISO)
Translation et direction	Deux leviers avec pédales
Régime moteur	Électrique, molette d'accéléateur
Feux	Deux faux montés sur la flèche, un sur la boîte des batteries

SYSTÈME DE ROTATION

Moteur de rotation	Moteur à pistons axiaux
Système de réduction	Train planétaire
Graissage du roulement de rotation	Bain de graisse
Frein de rotation	Humide, multi-disque
Vitesse de rotation	10,2 ppm

CONTENANCES DU LIQUIDE DE REFROIDISSEMENT ET DES LUBRIFIANTS

Remplissage	litres	Gallon américain	Gallon britannique
Réserveur de carburant	500	132.1	110.0
Liquide de refroidissement du moteur	50,0	13.2	11.0
Huile moteur	24	6.3	5.3
Réducteur de rotation	11,0	1.8	1.5
Réduction finale (chaque côte)	5,5	2.9	2.4
Circuit hydraulique(réservoir y compris)	330	87.2	72.6
Réserveur hydraulique	190	50.2	41.8

TRAIN de roulement

Le châssis central en X est intégralement soudé avec des cadres de chenille à section en caisson renforcée. Le châssis comprend des galets lubrifiés, des roues folles, ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaîne de chenille avec patins à double ou triple nervure.

Chàssis central	Chàssis central en X
Cadre de chenille	Type caisson pentagonal
Nombre de patins de chaque côté	48
Nombre de galets supérieurs de chaque côté	2
Nombre de galets inférieurs de chaque côté	9
Nombre de rails de guidage de chaque côté	2

Poids en ORDRE de MARCHE (approximatif)

Le poids en ordre de marche, incluant flèche de 6250 mm (20' 6"), balancier de 3050 mm (10' 0"), godet rétro-arrière de 1,27 m³ (1.66 yd³) profile SAE, lubrifiant, liquide de refroidissement, réservoir de carburant plein, réservoir de fluide hydraulique plein et l'équipement standard.

POIDS DES COMPOSANTS PRINCIPAUX

Structure supérieure	7040 kg (15,520 lb)
Contrepoids	5200 kg (11,460 lb)
Flèche mono (avec vérin de balancier)	2670 kg (5,900 lb)
Balancier (avec vérin de godet)	1570 kg (3,460 lb)

POIDS DES COMPOSANTS PRINCIPAUX

Patin			Poids en ordre de marche	Pression au sol
Type	Largeur mm (in)		kg (lb)	kgf/cm2(psi)
Triple nervure	600 (24")	R290LC-9	29300 (64,600)	0,56 (7.97)
		R290NLC-9	29100 (64,150)	0,55 (7.82)
		R290LC-9 H/W	32140 (70,860)	0,62 (8.82)
	700 (28")	R290LC-9	29880 (65,870)	0,49 (6.97)
		R290LC-9 H/W	32720 (72,140)	0,54 (7.68)
	800 (32")	R290LC-9	30460 (67,150)	0,44 (6.26)
		R290LC-9 H/W	33300 (73,410)	0,48 (6.83)
	900 (36")	R290LC-9	31040 (68,430)	0,40 (5.69)
Double nervure	700 (28")	R290LC-9 H/W	33310 (73,440)	0,54 (7.68)

GODETS

Les godets sont des accessoires entièrement soudés en acier à haute résistance.

0,79 (1.03)	1,03 (1.35)	1,27 (1.66)	1,73 (2.26)	1,27 (1.66)	1,07 (1.40)	1,27 (1.66)	1,16 (1.52)	★ 0,52 (0.68)
		1,50 (1.96)	1,85 (2.42)		1,15 (1.50)	1,46 (1.91)	1,49 (1.95)

Profile SAE ^3 (^3)

Capacité m3(yd3)		Largeur mm (in)		Poidskg (lb)	Recommendation m (ft.in)
					6,25 (20' 6") Flèche				10,2 (33' 6") Flèche
Profile SAE	Profile CECE	Sans couteaux latéaux	Avec couteaux latéaux		2,1 (6' 11") Balancier	2,5 (8' 2") Balancier	3,05 (10' 0") Balancier	3,75 (12' 4") Balancier	7,85 (25' 9") Balancier
0,79 (1.03)	0,70 (0.92)	890 (35.0)	1010 (39.8)	790 (1,740)	●	●	●	●	-
1,03 (1.35)	0,90 (1.18)	1090 (42.9)	1210 (47.6)	890 (1,960)	●	●	●	■	-
1,27 (1.66)	1,10 (1.44)	1290 (50.8)	1410 (55.5)	1010 (2,230)	●	●	■	▲	-
1,50 (1.96)	1,30 (1.70)	1490 (58.7)	1610 (63.4)	1080 (2,380)	●	■	▲	-	-
1,73 (2.26)	1,50 (1.96)	1700 (66.9)	1820 (71.7)	1170 (2,580)	▲	▲	-	-	-
1,85 (2.42)	1,60 (2.09)	1800 (70.9)	1920 (75.6)	1230 (2,710)	▲	-	-	-	-
1,27 (1.66)	1,10 (1.44)	1310 (51.6)	1340 (52.8)	1300 (2,870)	●	●	▲	▲	-
1,07 (1.40)	0,95 (1.24)	1150 (45.3)	-	1120 (2,470)	●	●	●	■	-
1,15 (1.50)	1,00 (1.31)	1210 (47.6)	-	1160 (2,560)	●	●	●	■	-
1,27 (1.66)	1,10 (1.44)	1310 (51.6)	-	1240 (2,730)	●	●	▲	▲	-
1,46 (1.91)	1,28 (1.67)	1460 (57.5)	-	1320 (2,910)	●	■	▲	-	-
1,16 (1.52)	1,00 (1.31)	1340 (52.8)	-	1280 (2,820)	●	●	■	▲	-
1,49 (1.95)	1,28 (1.67)	1620 (63.8)	-	1440 (3,170)	●	■	▲	-	-
★ 0,52 (0.68)	0,45 (0.59)	935 (36.8)	1035 (40.8)	460 (1,010)	-	-	-	-	▲

Godet en fonte

Godet pour rochers - lourds

Godet pour travaux lourds

Godet longue portée

: D'application pour des matériaux d'une densité 2000 kg / m³ (3,370 lb/yd³) ou moins : D'application pour des matérieliaux d'une densité 1600 kg/m³ (2,700 lb/yd³) ou moins : D'application pour des matériaux d'une densité 1100kg / m³ (1,850 lb/yd³) ou moins

La flèche et les balanciers sont en section à caisson, à faibles contraintes, entièrement soudés.

Flèches de 6,25 m et 10,2 m et des balanciers de 2,1 m; 2,5 m; 3,05 m; 3,75 m et 7,85 m sont disponibles.

FORCE D'EXCAVATION

Flèche	Longueur	mm (ft.in)	6250 (20' 6")				10200 (33' 6")	Remarque
	Poids	kg (lb)	2670 (5,900)				3420 (7,540)
Balancier	Longueur	mm (ft.in)	2100 (6' 11")	2500 (8' 2")	3050 (10' 0")	3750 (12' 4")	7850 (25' 9")
	Poids	kg (lb)	1480 (3,260)	1460 (3,220)	1570 (3,460)	1710 (3,770)	1690 (3,730)
Force d'attaque du godet	SAE	kN	166,7 [181]	166,7 [181]	166,7 [181]	166,7 [181]	70	[ ]: Renforceur de puissance
		kgf	17000 [18460]	17000 [18460]	17000 [18460]	17000 [18460]	7100
		lbf	37480 [40690]	37480 [40690]	37480 [40690]	37480 [40690]	15650
	ISO	kN	189,3 [205,5]	189,3 [205,5]	189,3 [205,5]	189,3 [205,5]	80
		kgf	19300 [20950]	19300 [20950]	19300 [20950]	19300 [20950]	8200
		lbf	42550 [46200]	42550 [46200]	42550 [46200]	42550 [46200]	18080
Force d'attaque du balancier	SAE	kN	180,4 [195,9]	156,9 [170,4]	131,4 [142,7]	114,7 [124,6]	47,1
		kgf	18400 [19980]	16000 [17370]	13400 [14550]	11700 [12700]	4800
		lbf	40570 [44050]	35270 [38290]	29540 [32070]	25790 [28000]	10580
	ISO	kN	190,3 [206,6]	163,8 [177,8]	136,3 [148]	119,6 [129,9]	48,1
		kgf	19400 [21060]	16700 [18130]	13900 [15090]	12200 [13250]	4900
		lbf	42770 [46440]	36820 [39980]	30640 [33270]	26900 [29210]	10800

Note : Le poids de la flèche inclus le vérin de balancier, tuyauterie et axes. Le poids du balancier inclus le vérin de godet, tuyauterie et axes.

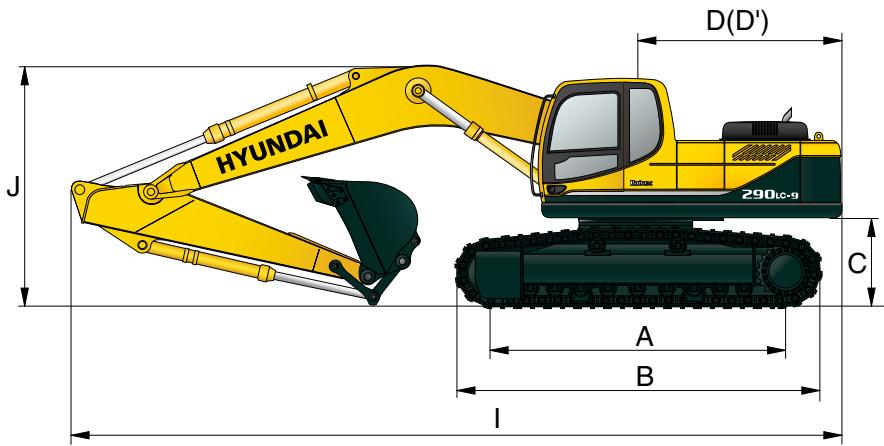

Dimensions et rayons d'action

DIMENSIONS R290LC-9 / R290NLC-9

mm (ft·in) mm (ft·in)

A	Distance entre les tambours	R290LC-9	4030 (13' 3")
		R290NLC-9	4030 (13' 3")
B	Longueur totale du train de roulement		4940 (16' 2")
C	Garde au sol du contrepoids		1190 (3' 11")
D	Rayon de pivotement de l'arrière		3200 (10' 6")
D'	Longueur de l'arrière de la machine		3120 (10' 3")
E	Largeur de la partie supérieure		2980 (9' 9")
F	Hauteur totale de la cabine		3010 (9' 11")
G	Garde au sol min.		500 (1' 8")
H	Largeur de voie	R290LC-9	2600 (8' 6")
		R290NLC-9	2390 (7' 10")

Longueur de la flèche	6250 (20' 6")				10200 (33' 6")
Longueur du balancier	2100 (6' 11")	2500 (8' 2")	3050 (10' 0")	3750 (12' 4")	7850 (25' 9")
I Longueur hors tout	10700 (35' 1")	10650 (34' 11")	10560 (34' 8")	10630 (34' 11")	14560 (47' 9")
J Hauteur totale de la flèche	3590 (11' 9")	3470 (11' 5")	3290 (10' 10")	3500 (11' 6")	3560 (11' 8")
K Largeur des patins		600 (24")	700 (28")	800 (32")	900 (36")
L Largeur hors tout	R290LC-9	3200 (10' 6")	3300 (10' 10")	3400 (11' 2")	3500 (11' 16")
	R290NLC-9	2990 (9' 10")	-	-	-

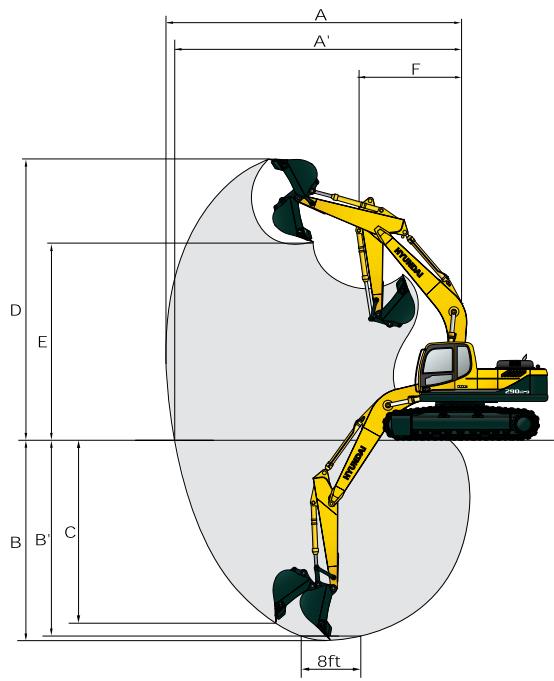

RAYONS d'action R290LC-9 / R290NLC-9

mm (ft·in)

Longueur de la flèche	6250 (20' 6")				10200 (33' 6")
Longueur du balancier	2100 (6' 11")	2500 (8' 2")	3050 (10' 0")	3750 (12' 4")	7850 (25' 9")
A Portée d'attaque max.	10020 (32' 10")	10280 (33' 7")	10820 (35' 6")	11400 (37' 5")	18510 (60' 9")
A' Portée d'attaque max. au sol	9820 (32' 3")	10080 (33' 1")	10620 (34' 10")	11220 (36' 10")	18400 (60' 4")
B Profondeur d'attaque	6440 (21' 1")	6840 (22' 5")	7500 (24' 7")	8090 (26' 7")	14820 (48' 7")
B' Profondeur d'attaque (niveau 8')	6240 (20' 6")	6630 (21' 9")	7300 (23' 11")	7920 (25' 12")	14690 (48' 2")
C Profondeur d'attaque pour murs verticaux	6000 (19' 8")	5850 (19' 2")	6410 (21' 0")	7080 (23' 3")	12020 (39' 5")
D Hauteur d'attaque max.	10070 (33' 0")	10110 (33' 2")	10160 (33' 4")	10360 (33' 12")	14500 (47' 7")
E Hauteur de déversement max.	6940 (22' 9")	7030 (23' 1")	7110 (23' 4")	7310 (23' 12")	12190 (39' 12")
F Rayon de pivotement	4380 (14' 4")	4260 (13' 12")	4230 (13' 11")	4140 (13' 7")	6250 (20' 6")

Dimensions et rayons d'action

DIMENSIONS R290LC-9 / CHASSIS HAUT

mm (ft·in) mm (ft·in)

A	Distance entre les tambours	4030 (13' 3")
B	Longueur totale du train de roulement	4950 (16' 3")
C	Garde au sol du contrepoids	1500 (4' 11")
D	Rayon de pivotement de l'arrête	3200 (10' 6")
D'	Longueur de l'arrête de la machine	3120 (10' 3")
E	Largeur de la partie supérieure	2980 (9' 9")
F	Hauteur totale de la cabine	3380 (11' 1")
G	Garde au sol min.	765 (2' 6")
H	Largeur de voie	2870 (9' 5")

Longueur de la flèche	6250 (20' 6")
Longueur du balancier	2100 (6' 11")	2500 (8' 2")	3050 (10' 0")	3750 (12' 4")
I Longueur hors tout	10690 (35' 1")	10610 (34' 10")	10430 (34' 3")	10530 (34' 7")
J Hauteur totale de la flèche	3740 (12' 3")	3590 (11' 9")	3350 (11' 0")	3510 (11' 6")
K Largeur des patins	Type	Triple nervure			Double nervure
	Largeur	600 (24")	700 (28")	800 (32")	700 (28")
L Largeur hors tout		3470 (11' 5")	3570 (11' 9")	3670 (12' 0")	3570 (11' 9")

RAYONS D'action R290LC-9 / chassis HAUT

mm (ft·in)

Longueur de la flèche	6250 (20' 6")
Longueur du balancier	2100 (6' 11")	2500 (8' 2")	3050 (10' 0")	3750 (12' 4")
A Portée d'attaque max.	10020 (32' 10")	10280 (33' 7")	10790 (35' 5")	11400 (37' 5")
A' Portée d'attaque max. au sol	9750 (32' 0")	10020 (32' 10")	10530 (34' 7")	11160 (36' 7")
B Profondeur d'attaque	6140 (20' 2")	6540 (21' 5")	7090 (23' 3")	7790 (25' 7")
B' Profondeur d'attaque (niveau 8')	5930 (19' 5")	6330 (20' 9")	6910 (22' 8")	7630 (25' 0")
C Profondeur d'attaque pour murs verticaux	5700 (18' 8")	5560 (18' 3")	6090 (20' 0")	6790 (22' 3")
D Hauteur d'attaque max.	10370 (34' 0")	10220 (33' 6")	10440 (34' 3")	10660 (35' 0")
E Hauteur de déversement max.	7240 (23' 9")	7170 (23' 6")	7400 (24' 3")	7610 (25' 0")
F Rayon de pivotement	4380 (14' 4")	4260 (14' 0")	4230 (13' 11")	4140 (13' 7")

Capacités de levage

R290LC-9

Charge avant = Charge latérale ou

Flèche : 6,25 m (20' 6") / Balancier : 2,10 m (6' 11") / Godet : 1,27 m³ (1.66 yd³) profil SAE / Patin de 600 mm (24") triple nervure avec contrepoids de 5200 kg (11,460 lb)

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		Capacité		Portée
												m (ft)
7.5 m	kg					*6200	*6200			*5710	4550	8.01
(25.0 ft)	lb					*13670	*13670			*12590	10030	(26.3)
6.0 m	kg					*6560	*6560	*6370	4920	*5810	3640	8.90
(20.0 ft)	lb					*14460	*14460	*14040	10850	*12810	8020	(29.2)
4.5 m	kg			*9620	*9620	*7590	7040	*6700	4800	5250	3170	9.42
(15.0 ft)	lb			*21210	*21210	*16730	15520	*14770	10580	11570	6990	(30.9)
3.0 m	kg			*12550	10150	*8910	6570	*7330	4580	4960	2960	9.64
(10.0 ft)	lb			*27670	22380	*19640	14480	*16160	10100	10930	6530	(31.6)
1.5 m	kg			*14540	9450	*10090	6170	7300	4370	4950	2930	9.58
(5.0 ft)	lb			*32060	20830	*22240	13600	16090	9630	10910	6460	(31.4)
Au niveau de sol	kg			*15120	9240	10210	5940	7150	4230	5230	3110	9.23
	lb			*33330	20370	22510	13100	15760	9330	11530	6860	(30.3)
-1.5 m	kg	*14250	*14250	*14810	9260	10140	5880	7120	4210	5940	3560	8.57
(-5.0 ft)	lb	*31420	*31420	*32650	20410	22350	12960	15700	9280	13100	7850	(28.1)
-3.0 m	kg	*18890	*18890	*13670	9440	*10170	5980			*6670	4570	7.47
(-10.0 ft)	lb	*41650	*41650	*30140	20810	*22420	13180			*14700	10080	(24.5)
-4.5 m	kg	*15250	*15250	*11130	9840
(-15.0 ft)	lb	*33620	*33620	*24540	21690

Fliche: 6,25 m (20' 6") / Balancier: 2,50 m (8' 2") / Godet: 1,27 m³ (1.66 yd³) profil SAE / Patin de 600 mm (24") triple nervure avec contrepoids de 5200 kg (11,460 lb)

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		Capacité		Portée
														m (ft)
7.5 m	kg											*5240	4280	8.34
(25.0 ft)	lb											*11550	9440	(27.4)
6.0 m	kg									*5870	5000	*5400	3460	9.19
(20.0 ft)	lb									*12940	11020	*11900	7630	(30.2)
4.5 m	kg					*8760	*8760	*7090	*7090	*6310	4840	5010	3020	9.69
(15.0 ft)	lb					*19310	*19310	*15630	*15630	*13910	10670	11050	6660	(31.8)
3.0 m	kg					*11680	10360	*8460	6630	*7000	4600	4730	2810	9.90
(10.0 ft)	lb					*25750	22840	*18650	14620	*15430	10140	10430	6190	(32.5)
1.5 m	kg					*13960	9530	*9730	6190	7300	4370	4710	2770	9.84
(5.0 ft)	lb					*30780	21010	*21450	13650	16090	9630	10380	6110	(32.3)
Au niveau de sol	kg					*14930	9190	10190	5910	7110	4200	4940	2910	9.51
	lb					*32910	20260	22470	13030	15670	9260	10890	6420	(31.2)
-1.5 m	kg			*15220	*15220	*14910	9140	10060	5810	7040	4130	5550	3290	8.87
(-5.0 ft)	lb			*33550	*33550	*32870	20150	22180	12810	15520	9110	12240	7250	(29.1)
-3.0 m	kg	*17240	*17240	*20000	19540	*14040	9270	10130	5860			*6780	4140	7.82
(-10.0 ft)	lb	*38010	*38010	*44090	43080	*30950	20440	22330	12920			*14950	9130	(25.7)
-4.5 m	kg			*16720	*16720	*11970	9610
(-15.0 ft)	lb			*36860	*36860	*26390	21190

Fliche : 6,25 m (20' 6") / Balancier : 3,05 m (10' 0") / Godet : 1,27 m³ (1.66 yd³) profil SAE / Patin de 600 mm (24") triple nervure avec contrepoids de 5200 kg (11,460 lb)

Hauteur du point de charge m (ft)		Rayon de charge											A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		9.0 m (30.0 ft)		Capacité		Portée m (ft)
7.5 m	kg													*4780	3780	8.94
(25.0 ft)	lb													*10540	8330	(29.3)
6.0 m	kg									*5270	5100			*4940	3100	9.74
(20.0 ft)	lb									*11620	11240			*10890	6830	(32.0)
4.5 m	kg							*6380	*6380	*5780	4890			4580	2730	10.20
(15.0 ft)	lb							*14070	*14070	*12740	10780			10100	6020	(33.5)
3.0 m	kg			*10490	*10490	*10510	*10510	*7800	6710	*6530	4620	*4420	3310	4330	2540	10.40
(10.0 ft)	lb			*23130	*23130	*23170	*23170	*17200	14790	*14400	10190	*9740	7300	9550	5600	(34.1)
1.5 m	kg					*13100	9660	*9190	6220	7300	4350	*5230	3170	4300	2490	10.35
(5.0 ft)	lb					*28880	21300	*20260	13710	16090	9590	*11530	6990	9480	5490	(34.0)
Au niveau de sol	kg			*10140	*10140	*14530	9160	10150	5880	7070	4150	*4600	3070	4480	2600	10.04
	lb			*22350	*22350	*32030	20190	22380	12960	15590	9150	*10140	6770	9880	5730	(32.9)
-1.5 m	kg	*10990	*10990	*14250	*14250	*14890	9010	9970	5710	6950	4040			4950	2900	9.44
(-5.0 ft)	lb	*24230	*24230	*31420	*31420	*32830	19860	21980	12590	15320	8910			10910	6390	(31.0)
-3.0 m	kg	*14880	*14880	*19250	19100	*14380	9070	9960	5710	6970	4060			5960	3540	8.48
(-10.0 ft)	lb	*32800	*32800	*42440	42110	*31700	20000	21960	12590	15370	8950			13140	7800	(27.8)
-4.5 m	kg	*19470	*19470	*18400	*18400	*12820	9320	*9370	5890					*6400	5050	6.97
(-15.0 ft)	lb	*42920	*42920	*40570	*40570	*28260	20550	*20660	12990					*14110	11130	(22.9)

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. (*) indique la charge limitée par la capacité hydraulique.

R290LC-9

Charge avant Charge latérale ou

Fiche : 6,25 m (20' 6") / Balancier : 3,75 m (12' 4") / Godet : 1,27 m³ (1.66 yd³) profil SAE / Patin de 600 mm (24") triple nervure avec contrepoids de 5200 kg (11,460 lb)

Hauteur du point de charge m (ft)		Rayon de charge											A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		9.0 m (30.0 ft)		Capacité		Portée m (ft)
7.5 m	kg													*4230	3250	9.67
(25.0 ft)	lb													*9330	7170	(31.7)
6.0 m	kg									*4470	*4470	*2540	*2540	*4400	2710	10.40
(20.0 ft)	lb									*9850	*9850	*5600	*5600	*9700	5970	(34.1)
4.5 m	kg									*5050	4990	*3970	3480	4100	2400	10.83
(15.0 ft)	lb									*11130	11000	*8750	7670	9040	5290	(35.5)
3.0 m	kg			*14430	*14430	*8910	*8910	*6870	*6870	*5870	4690	*5060	3330	3890	2230	11.02
(10.0 ft)	lb			*31810	*31810	*19640	*19640	*15150	*15150	*12940	10340	*11160	7340	8580	4920	(36.2)
1.5 m	kg			*10550	*10550	*11820	9980	*8410	6340	*6760	4390	5380	3160	3850	2180	10.97
(5.0 ft)	lb			*23260	*23260	*26060	22000	*18540	13980	*14900	9680	11860	6970	8490	4810	(36.0)
Au niveau de sol	kg	*6830	*6830	*10900	*10900	*13790	9270	*9670	5910	7060	4140	5220	3020	3980	2260	10.68
	lb	*15060	*15060	*24030	*24030	*30400	20440	*21320	13030	15560	9130	11510	6660	8770	4980	(35.0)
-1.5 m	kg	*9850	*9850	*13520	*13520	*14680	8950	9930	5670	6880	3970	5130	2940	4340	2480	10.12
(-5.0 ft)	lb	*21720	*21720	*29810	*29810	*32360	19730	21890	12500	15170	8750	11310	6480	9570	5470	(33.2)
-3.0 m	kg	*13010	*13010	*17210	*17210	*14640	8900	9830	5590	6830	3920			5070	2950	9.25
(-10.0 ft)	lb	*28680	*28680	*37940	*37940	*32280	19620	21670	12320	15060	8640			11180	6500	(30.3)
-4.5 m	kg	*16680	*16680	*20250	19120	*13660	9050	9930	5670					*6200	3950	7.92
(-15.0 ft)	lb	*36770	*36770	*44640	42150	*30120	19950	21890	12500					*13670	8710	(26.0)

R290NLC-9

Charge avant = Charge latérale ou

Flèche : 6,25 m (20' 6") / Balancier : 2,10 m (6' 11") / Godet : 1,27 m³ (1.66 yd³) profil SAE / Patin de 600 mm (24") triple nervure avec contrepoids de 5200 kg (11,460 lb)

Hauteur du point de charge m (ft)		Rayon de charge							A portée max.
		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)	Capacité		Portée
											m (ft)
7.5 m	kg					*6200	*6200		*5710	4110	8.01
(25.0 ft)	lb					*13670	*13670		*12590	9060	(26.3)
6.0 m	kg					*6560	*6560	*6370	4450	*5810	3270	8.90
(20.0 ft)	lb					*14460	*14460	*14040	9810	*12810	7210	(29.2)
4.5 m	kg			*9620	*9620	*7590	6360	*6700	4320	5220	2830	9.42
(15.0 ft)	lb			*21210	*21210	*16730	14020	*14770	9520	11510	6240	(30.9)
3.0 m	kg			*12550	9050	*8910	5900	*7330	4110	4930	2630	9.64
(10.0 ft)	lb			*27670	19950	*19640	13010	*16160	9060	10870	5800	(31.6)
1.5 m	kg			*14540	8370	*10090	5510	7260	3900	4920	2600	9.58
(5.0 ft)	lb			*32060	18450	*22240	12150	16010	8600	10850	5730	(31.4)
Au niveau de sol	kg			*15120	8170	10150	5290	7110	3770	5200	2760	9.23
	lb			*33330	18010	22380	11660	15670	8310	11460	6080	(30.3)
-1.5 m	kg	*14250	*14250	*14810	8190	10080	5230	7080	3740	5900	3170	8.57
(-5.0 ft)	lb	*31420	*31420	*32650	18060	22220	11530	15610	8250	13010	6990	(28.1)
-3.0 m	kg	*18890	17220	*13670	8360	*10170	5330			*6670	4100	7.47
(-10.0 ft)	lb	*41650	37960	*30140	18430	*22420	11750			*14700	9040	(24.5)
-4.5 m	kg	*15250	*15250	*11130	8750
(-15.0 ft)	lb	*33620	*33620	*24540	19290

Flche: 6,25 m (20' 6") / Balancier: 2,50 m (8' 2") / Godet: 1,27 m³ (1.66 yd³) profil SAE / Patin de 600 mm (24") triple nervure avec contrepoids de 5200 kg (11,460 lb)

Hauteur du point de charge m (ft)		Rayon de charge									A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)	Capacité		Portée
													m (ft)
7.5 m	kg										*5240	3870	8.34
(25.0 ft)	lb										*11550	8530	(27.4)
6.0 m	kg									*5870	4520	*5400	3100	9.19
(20.0 ft)	lb									*12940	9960	*11900	6830	(30.2)
4.5 m	kg					*8760	*8760	*7090	6450	*6310	4360	4990	2690	9.69
(15.0 ft)	lb					*19310	*19310	*15630	14220	*13910	9610	11000	5930	(31.8)
3.0 m	kg					*11680	9250	*8460	5960	*7000	4130	4710	2490	9.90
(10.0 ft)	lb					*25750	20390	*18650	13140	*15430	9110	10380	5490	(32.5)
1.5 m	kg					*13960	8440	*9730	5530	7260	3900	4680	2450	9.84
(5.0 ft)	lb					*30780	18610	*21450	12190	16010	8600	10320	5400	(32.3)
Au niveau de sol	kg					*14930	8120	10130	5260	7080	3730	4920	2580	9.51
	lb					*32910	17900	22330	11600	15610	8220	10850	5690	(31.2)
-1.5 m	kg			*15220	*15220	*14910	8070	10010	5160	7000	3670	5520	2930	8.87
(-5.0 ft)	lb			*33550	*33550	*32870	17790	22070	11380	15430	8090	12170	6460	(29.1)
-3.0 m	kg	*17240	*17240	*20000	16870	*14040	8200	10070	5210			*6780	3700	7.82
(-10.0 ft)	lb	*38010	*38010	*44090	37190	*30950	18080	22200	11490			*14950	8160	(25.7)
-4.5 m	kg			*16720	*16720	*11970	8530
(-15.0 ft)	lb			*36860	*36860	*26390	18810

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. () indique la charge limitée par la capacité hydraulique.

R290NLC-9

Charge avant Charge latérale ou

Fliche : 6,25 m (20' 6") / Balancier : 3,05 m (10' 0") / Godet : 1,27 m³ (1.66 yd³) profil SAE / Patin de 600 mm (24") triple nervure avec contrepoids de 5200 kg (11,460 lb)

Hauteur du point de charge m (ft)		Rayon de charge											A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		9.0 m (30.0 ft)	Capacité		Portée m (ft)
7.5 m	kg												*4780	3400	8.94
(25.0 ft)	lb												*10540	7500	(29.3)
6.0 m	kg									*5270	4610		*4940	2770	9.74
(20.0 ft)	lb									*11620	10160		*10890	6110	(32.0)
4.5 m	kg							*6380	*6380	*5780	4410		4550	2420	10.20
(15.0 ft)	lb							*14070	*14070	*12740	9720		10030	5340	(33.5)
3.0 m	kg			*10490	*10490	*10510	9510	*7800	6040	*6530	4150	*4420	2940	4310	2240	10.40
(10.0 ft)	lb			*23130	*23130	*23170	20970	*17200	13320	*14400	9150	*9740	6480	9500	4940	(34.1)
1.5 m	kg					*13100	8570	*9190	5560	7260	3880	*5230	2810	4270	2190	10.35
(5.0 ft)	lb					*28880	18890	*20260	12260	16010	8550	*11530	6190	9410	4830	(34.0)
Au niveau de sol	kg			*10140	*10140	*14530	8090	10100	5220	7030	3680	*4600	2710	4450	2290	10.04
	lb			*22350	*22350	*32030	17840	22270	11510	15500	8110	*10140	5970	9810	5050	(32.9)
-1.5 m	kg	*10990	*10990	*14250	*14250	*14890	7940	9910	5060	6910	3580		4920	2560	9.44
(-5.0 ft)	lb	*24230	*24230	*31420	*31420	*32830	17500	21850	11160	15230	7890		10850	5640	(31.0)
-3.0 m	kg	*14880	*14880	*19250	*16450	*14380	8000	9910	5060	6930	3590		5920	3140	8.48
(-10.0 ft)	lb	*32800	*32800	*42440	36270	*31700	17640	21850	11160	15280	7910		13050	6920	(27.8)
-4.5 m	kg	*19470	*19470	*18400	*16950	*12820	8240	*9370	5240				*6400	4520	6.97
(-15.0 ft)	lb	*42920	*42920	*40570	37370	*28260	18170	*20660	11550				*14110	9960	(22.9)

Fliche : 6,25 m (20' 6") / Balancier : 3,75 m (12' 4") / Godet : 1,27 m³ (1.66 yd³) profil SAE / Patin de 600 mm (24") triple nervure avec contrepoids de 5200 kg (11,460 lb) R290LC-9 / CHASSIS HAUT

Hauteur du point de charge m (ft)		Rayon de charge												A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		9.0 m (30.0 ft)		Capacité		Portée
7.5 m	kg													*4230	2920	9.67
(25.0 ft)	lb													*9330	6440	(31.7)
6.0 m	kg									*4470	*4470	*2540	*2540	*4400	2410	10.40
(20.0 ft)	lb									*9850	*9850	*5600	*5600	*9700	5310	(34.1)
4.5 m	kg									*5050	4500	*3970	3120	4080	2110	10.83
(15.0 ft)	lb									*11130	9920	*8750	6880	8990	4650	(35.5)
3.0 m	kg			*14430	*14430	*8910	*8910	*6870	6210	*5870	4210	*5060	2960	3870	1950	11.02
(10.0 ft)	lb			*31810	*31810	*19640	*19640	*15150	13690	*12940	9280	*11160	6530	8530	4300	(36.2)
1.5 m	kg			*10550	*10550	*11820	8870	*8410	5670	*6760	3910	5350	2800	3820	1910	10.97
(5.0 ft)	lb			*23260	*23260	*26060	19550	*18540	12500	*14900	8620	11790	6170	8420	4210	(36.0)
Au niveau de sol	kg	*6830	*6830	*10900	*10900	*13790	8190	*9670	5260	7020	3670	5190	2660	3960	1970	10.68
	lb	*15060	*15060	*24030	*24030	*30400	18060	*21320	11600	15480	8090	11440	5860	8730	4340	(35.0)
-1.5 m	kg	*9850	*9850	*13520	*13520	*14680	7880	9870	5010	6850	3510	5100	2580	4310	2170	10.12
(-5.0 ft)	lb	*21720	*21720	*29810	*29810	*32360	17370	21760	11050	15100	7740	11240	5690	9500	4780	(33.2)
-3.0 m	kg	*13010	*13010	*17210	*16200	*14640	7830	9780	4940	6790	3460			5040	2600	9.25
(-10.0 ft)	lb	*28680	*28680	*37940	*35430	*32280	17260	21560	10890	14970	7630			11110	5730	(30.3)
-4.5 m	kg	*16680	*16680	*20250	*16460	*13660	7980	9880	5020					*6200	3520	7.92
(-15.0 ft)	lb	*36770	*36770	*44640	*36290	*30120	17590	21780	11070					*13670	7760	(26.0)

Charge avant E Charge latérale ou

Fiche : 6,25 m (20' 6") / Balancier : 3,05 m (10' 0") / Godet : 1,27 m³ (1.66 yd³) profil SAE / Patin de 600 mm (24") triple nervure avec contrepoids de 5200 kg (11,460 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

Capacité

Portée m (ft)

7.5 m

kg

*3560

*3560

*4810

4650

9.12

(25.0 ft)

lb

*7850

*7850

*10600

10250

(29.9)

6.0 m

kg

*5340

*5340

*4970

3950

9.85

(20.0 ft)

lb

*11770

*11770

*10960

8710

(32.3)

4.5 m

kg

*6630

*6630

*5910

*5910

*3130

*3130

*5180

3570

10.26

(15.0 ft)

lb

*14620

*14620

*13030

*13030

*6900

*6900

*11420

7870

(33.7)

3.0 m

kg

*11060

*11060

*8070

*8070

*6680

5910

*4640

4330

5050

3390

10.41

(10.0 ft)

lb

*24380

*24380

*17790

*17790

*14730

13030

*10230

9550

11130

7470

(34.2)

1.5 m

kg

*7260

*7260

*13460

12470

*9420

7980

*7460

5640

*5260

4190

5070

3380

10.31

(5.0 ft)

lb

*16010

*16010

*29670

27490

*20770

17590

*16450

12430

*11600

9240

11180

7450

(33.8)

Au niveau de sol

kg

*10880

*10880

*14670

12030

*10360

7670

*8040

5450

5330

3560

9.95

lb

*23990

*23990

*32340

26520

*22840

16910

*17730

12020

11750

7850

(32.6)

-1.5 m

kg

*11690

*11690

*15110

*15110

*14860

11910

*10720

7530

8080

5360

5950

3990

9.29

(-5.0 ft)

lb

*25770

*25770

*33310

*33310

*32760

26260

*23630

16600

17810

11820

13120

8800

(30.5)

-3.0 m

kg

*15680

*15680

*20360

*20360

*14180

12010

*10400

7560

*7880

5410

*6450

4900

8.24

(-10.0 ft)

lb

*34570

*34570

*44890

*44890

*31260

26480

*22930

16670

*17370

11930

*14220

10800

(27.0)

-4.5 m

kg

*20460

*20460

*17650

*17650

*12350

12330

*8950

7790

(-15.0 ft)

lb

*45110

*45110

*38910

*38910

*27230

27180

*19730

17170

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. () indique la charge limitée par la capacité hydraulique.

R290LC-9 / Chassis HAUT

Charge avant = Charge latérale ou

Fiche : 6,25 m (20' 6") / Balancier : 3,75 m (12' 4") / Godet : 1,27 m³ (1.66 yd³) profil SAE / Patin de 600 mm (24") triple nervure avec contrepoids de 5200 kg (11,460 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

Capacité

Portée m (ft)

*4260

4070

9.83

7.5 m

kg

*9390

8970

(32.3)

(25.0 ft)

lb

*4430

3500

10.50

6.0 m

kg

*4560

*4560

*2880

*2880

*9770

7720

(34.4)

(20.0 ft)

lb

*10050

*10050

*6350

*6350

*9770

7720

(34.4)

4.5 m

kg

*5200

*5200

*4190

*4190

*4640

3180

10.89

(15.0 ft)

lb

*11460

*11460

*9240

*9240

*10230

7010

(35.7)

3.0 m

kg

*15960

*15960

*9500

*9500

*7170

*7170

*6040

5980

*5270

4350

4560

3020

11.03

(10.0 ft)

lb

*35190

*35190

*20940

*20940

*15810

*15810

*13320

13180

*11620

9590

10050

6660

(36.2)

1.5 m

kg

*10240

*10240

*12280

*12280

*8680

8090

*6920

5670

*5940

4180

4560

3010

10.93

(5.0 ft)

lb

*22580

*22580

*27070

*27070

*19140

17840

*15260

12500

*13100

9220

10050

6640

(35.9)

Au niveau de sol

kg

*7420

*7420

*11300

*11300

*14040

12100

*9850

7690

*7660

5430

6100

4040

4760

3140

10.59

lb

*16360

*16360

*24910

*24910

*30950

26680

*21720

16950

*16890

11970

13450

8910

10490

6920

(34.7)

-1.5 m

kg

*10420

*10420

*14140

*14140

*14740

11840

*10500

7470

8000

5290

*5080

3970

5230

3460

9.98

(-5.0 ft)

lb

*22970

*22970

*31170

*31170

*32500

26100

*23150

16740

17640

11660

*11200

8750

11530

7630

(32.7)

-3.0 m

kg

*13660

*13660

*18040

*18040

*14540

11830

*10540

7420

7970

5260

*6020

4120

9.03

(-10.0 ft)

lb

*30120

*30120

*39770

*39770

*32060

26080

*23240

16360

17570

11600

*13270

9080

(29.6)

-4.5 m

kg

*17460

*17460

*19680

*19680

*13340

12030

*9740

7540

*6220

5580

7.60

(-15.0 ft)

lb

*38490

*38490

*43390

*43390

*29410

26520

*21470

16620

*13710

12300

(24.9)

R290LC-9 / LONGUE portée

Charge avant = Charge latérale ou

Flèche : 10,2 m (33' 6") / Balancier : 7,85 m (25' 9") / Godet : 0,52 m³ (0.68 yd³) profil SAE / Patin de 800 mm (32") triple nervure avec contrepoids de 7000 kg (15,430 lb)

Hauteur du point de charge m (ft)		Rayon de charge														A portée max.
		6.0 m (20.0 ft)		7.5 m (25.0 ft)		9.0 m (30.0 ft)		10.5 m (35.0 ft)		12.0 m (40.0 ft)		13.5 m (45.0 ft)		15.0 m (50.0 ft)		Capacité		Portée
13.5 m	kg															*1820	*1820	14.13
(45.0 ft)	lb															*4010	*4010	(46.4)
12.0 m	kg															*1840	*1840	15.27
(40.0 ft)	lb															*4060	*4060	(50.1)
10.5 m	kg													*1100	*1100	*1870	1830	16.18
(35.0 ft)	lb													*2430	*2430	*4120	4030	(53.1)
9.0 m	kg													*1560	*1560	*1920	1600	16.89
(30.0 ft)	lb													*3440	*3440	*4230	3530	(55.4)
7.5 m	kg											*1940	*1940	*1870	*1870	*1970	1440	17.44
(25.0 ft)	lb											*4280	*4280	*4120	*4120	*4340	3170	(57.2)
6.0 m	kg											*2090	*2090	*2060	2020	*2030	1310	17.83
(20.0 ft)	lb											*4610	*4610	*4540	4450	*4480	2890	(58.5)
4.5 m	kg										*2390	*2390	*2270	*2270	*2190	*2090	1220	18.08
(15.0 ft)	lb										*5270	*5270	*5000	*5000	*4830	4250	*4610	2690	(59.3)
3.0 m	kg					*3320	*3320	*2940	*2940	*2670	*2670	*2480	*2290	*2340	1830	2120	1150	18.20
(10.0 ft)	lb					*7320	*7320	*6480	*6480	*5890	*5890	*5470	*5050	*5160	4030	4670	2540	(59.7)
1.5 m	kg	*6230	*6230	*4760	*4760	*3900	*3900	*3340	*3340	*2970	*2670	*2700	*2140	*2510	1730	2080	1110	18.19
(5.0 ft)	lb	*13730	*13730	*10490	*10490	*8600	*8600	*7360	*7360	*6550	*5890	*5950	*4720	*5530	3810	4590	2450	(59.7)
Au niveau de sol	kg	*7390	6790	*5530	5040	*4440	3900	*3740	3090	*3260	2480	*2920	2010	*2670	1630	2070	1100	18.04
	lb	*16290	14970	*12190	11110	*9790	8600	*8250	6810	*7190	5470	*6440	4430	*5890	3590	4560	2430	(59.2)
-1.5 m	kg	*8230	6220	*6170	4620	*4910	3590	*4090	2870	*3530	2320	*3120	1890	2770	1540	2100	1110	17.76
(-5.0 ft)	lb	*18140	13710	*13600	10190	*10820	7910	*9020	6330	*7780	5110	*6880	4170	6110	3400	4630	2450	(58.3)
-3.0 m	kg	*8770	5900	*6630	4340	*5290	3370	*4390	2690	*3760	2190	3190	1790	2700	1480	2170	1140	17.33
(-10.0 ft)	lb	*19330	13010	*14620	9570	*11660	7430	*9680	5930	*8290	4830	7030	3950	5950	3260	4780	2510	(56.9)
-4.5 m	kg	*9070	5750	*6930	4180	*5550	3230	4530	2580	3730	2100	3120	1730	2660	1440	2280	1220	16.75
(-15.0 ft)	lb	*20000	12680	*15280	9220	*12240	7120	9990	5690	8220	4630	6880	3810	5860	3170	5030	2690	(55.0)
-6.0 m	kg	*9150	5710	*7080	4120	5580	3160	4460	2510	3670	2050	3090	1700	2650	1430	2470	1330	15.99
(-20.0 ft)	lb	*20170	12590	*15610	9080	12300	6970	9830	5530	8090	4520	6810	3750	5840	3150	5450	2930	(52.5)
-7.5 m	kg	*9030	5770	*7060	4130	5570	3150	4450	2510	3670	2050	3110	1710			2740	1520	15.04
(-25.0 ft)	lb	*19910	12720	*15560	9110	12280	6940	9810	5530	8090	4520	6860	3770			6040	3350	(49.3)
-9.0 m	kg	*8690	5920	*6860	4220	*5590	3210	4500	2550	3730	2100					*3130	1800	13.83
(-30.0 ft)	lb	*19160	13050	*15120	9300	*12320	7080	9920	5620	8220	4630					*6900	3970	(45.4)
-10.5 m	kg	*8080	6150	*6430	4380	*5250	3340	*4340	2670	*3570	2230					*3290	2270	12.31
(-35.0 ft)	lb	*17810	13560	*14180	9660	*11570	7360	*9570	5890	*7870	4920					*7250	5000	(40.4)
-12.0 m	kg	*7090	6490	*5670	4630	*4580	3560
(-40.0 ft)	lb	*15630	14310	*12500	10210	*10100	7850
-13.5 m	kg	*5480	*5480	*4290	*4290
(-45.0 ft)	lb	*12080	*12080	*9460	*9460

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. (*) indique la charge limitée par la capacité hydraulique.

Équipement standard

Cabine (de taille) standard ISO

Cabine tous temps en acier avec visibilité à

Fenêtres en verre de sécurité

Clé unique pour toutes les portes verrouillables

Compartment de rangement chaude et froide

Compartiment de rangement & dendrier

Plafond de cabine transparent

Lecteur CD/MP3

Système de téléphone mains libres avec chargeur USB

Pare-soleil

Système d'optimisation de puissance assisté par ordinateur (nouveau CAPO)

3 modes de puissance, 3 modes de travail, mode utilisateur

Système de déclaration automatique et de déclaration

par bouton-poussoir

Système de préchauffage automatique

Système de prévention de surchauffe

Système d'autodiagnostic

Aide au démarrage (chauffage (de grille) d'air) par temps froid

Pupitre de contrôle centralisé

Affichage LCD

Régime moteur ou compteur kilométrique

Horloge

Compteurs

Jauge de carburant

• Jauge de température du liquide de refroidissement du moteur
• Jauge de température de l'huile hydraulique

Témoins d'advertissement

• Avertissement moteur
• Surcharge équipements
• Erreur de communication
• Charge de la batterie
• Bouchage du filtre à air

Indicates

• Puissance max.
• Basse vitesse/Haute vitesse
• Réchauffeur à carburant
• Décélération automatique

Verrouillage porte et serrures, une seule clé

Deux rétroviseurs extérieurs

Siège à suspension réglable avec ceinture de sécurité

Levier de commande réglable

Système d'inclinaison de la boîte-console (gauche)

Trois phares de travail avant

Signal sonore électrique

Batteries (2 x 12V x 160 AH)

Interrupteur principal de batterie

Écran de radiateur amovible pour le nettoyage

Frein de rotation automatique

Réservoir amovible.

Préfiltre à carburant avec réchauffeur à carburant

Système antichute de la flèche

Système antichute du balancier

Embrayage de ventilateur (humide)

Accumulateur pour l'abaissement de l'équipement de travail

Transducteur électrique

Châssis surbaissé sous capot

Pompe à carburant (50 L/min.)

Gyrophare

Clapet de sécurité pour le vérin de la flèche,

avec dispositif d'arrêt en cas de surcharge

Clapet de sécurité Balancier

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet (benne presseuse, etc.)

Attacherapide

Prise électrique 12 volts (convertisseur 24V CC > 12V CC)

Alarme de translation

Flèches

6,25 m; 20' 6"

6,25 m; 20' 6" Travaux lourds

10,2 m; 33' 6" Longue portée

Balancier

2,1 m; 6' 11"

2,5 m; 8' 2"

3,05 m; 10' 0"

3,75 m; 12' 4"

3,05 m; 10' 0" Travaux lourds

7,85 m; 25' 9" Longue portée

Commande automatique de la climatisation

Climatisation/chauffage automatique intégral

Climatisation/chauffage semi-automatique

Climatisation

Chauffage

Dégivrage

Cabine FOPS/FOG (ISO/DIS 10262)

FOPS (Structure de protection contre les chutes d'objets)

FOG (Barrière contre les chutes d'objets)

Plafond de cabine en acier plein

Eclairage de la cabine

Casquette pare-brise avant Chenilles

Track shoes

Patins à triple nervure (700 mm; 28")

Patins à triple nervure (800 mm; 32")

Patins à triple nervure (900 mm; 36")

Patins à double nervure (700 mm; 28")

Protection intégrale du rail de guidage des chenilles

(modèle à châssis haut uniquement)

Protection supplémentaire du bas de caisse

Système de préchauffage du liquide de refroidissement

Trousse à outils

Combinaison de travail pour l'opérateur

Kit de réduction sonore

Caméra de recul

Siège

Siège à suspension pneumatique réglable

Siège chauffant à suspension pneumatique réglable

Siège chauffant à suspension mécanique

Vanne de changement de mode (4 modes)

Hi-mate (système de gestion à distance)

Les opérations internationales. Toutes les mesures faisant partie du système ISO (impérial) sont arrondies à la livre ou au pouce ou au centimètre le plus proche.

VOTRE CONTACT

HYUNDAI

HEAVY INDUSTRIES EUROPE

CONSTRUCTION EQUIPMENT
