R290LC-7A - Excavatrice HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Excavatrice sur chenilles
Modèle	HYUNDAI R290LC-7A
Poids opérationnel	29 000 kg
Dimensions (L x l x H)	9 600 mm x 3 200 mm x 3 200 mm
Capacité du godet	1,2 m³
Puissance moteur	194 kW (260 ch)
Type de moteur	Moteur diesel à 6 cylindres
Norme d'émission	EU Stage IIIA
Déplacement du moteur	8,9 L
Capacité du réservoir de carburant	400 L
Vitesse de déplacement	5,5 km/h
Rayon de braquage	3 200 mm
Utilisation recommandée	Travaux de construction, excavation, démolition
Entretien et nettoyage	Vérification régulière des niveaux d'huile, nettoyage des filtres, inspection des chenilles
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès des distributeurs Hyundai
Sécurité	Équipements de sécurité standard, formation recommandée pour les opérateurs
Garantie	2 ans ou 3 000 heures de fonctionnement

FOIRE AUX QUESTIONS - R290LC-7A HYUNDAI

Quels types de carburant sont compatibles avec la Hyundai R290LC-7A ?

La Hyundai R290LC-7A fonctionne avec du diesel conforme aux normes EN 590.

Quel est le poids de la Hyundai R290LC-7A ?

Le poids opérationnel de la Hyundai R290LC-7A est d'environ 29 000 kg.

Comment effectuer l'entretien régulier de la Hyundai R290LC-7A ?

L'entretien régulier inclut le changement d'huile, le remplacement des filtres à huile et à carburant, ainsi que la vérification des niveaux de liquide et des composants hydrauliques.

Quelles sont les dimensions de la Hyundai R290LC-7A ?

Les dimensions de la Hyundai R290LC-7A sont approximativement 9 960 mm de long, 3 250 mm de large et 3 300 mm de haut.

Que faire si la machine ne démarre pas ?

Vérifiez la batterie, assurez-vous qu'il y a du carburant dans le réservoir et examinez les connexions électriques pour tout défaut.

Comment résoudre un problème de fuite hydraulique ?

Identifiez l'origine de la fuite, remplacez les joints ou les tuyaux défectueux et vérifiez le niveau d'huile hydraulique.

Comment régler les problèmes de surchauffe ?

Assurez-vous que le radiateur est propre, vérifiez le niveau de liquide de refroidissement et inspectez le thermostat et la pompe à eau.

Quelles sont les pièces de rechange recommandées pour la Hyundai R290LC-7A ?

Il est recommandé d'utiliser des pièces de rechange d'origine Hyundai pour garantir la compatibilité et la performance.

Comment effectuer un diagnostic des systèmes de la machine ?

Utilisez un outil de diagnostic compatible Hyundai pour vérifier les codes d'erreur et les performances des systèmes.

Quelle est la capacité du godet de la Hyundai R290LC-7A ?

La capacité du godet de la Hyundai R290LC-7A est généralement de 1,3 à 1,6 m³, selon le type de godet utilisé.

MODE D'EMPLOI R290LC-7A HYUNDAI

L'illustration peut présenter des équipements disponibles en option.

Robex 290LC-7A

Conçu pour une puissance, des performances et une fiabilité maximales.

Un nouveau chapitre vient de s'ouvrir dans les équipements de construction. Pour que le reve devienne réalité.

290LC-7A

■ l'illustration peut partager des équipements disponibles en option.

Le comport de l'utilisateur au premier plan. La cabine spacieuse dépasse les normes industrielles usuelles.

Technologie de modélisation de cabine

Visibilité

• Une visibilité encore plus étendue, pour une'utilisation plus sure et plus efficace

Excellente ventilation

• La ventilation a été améliorée par l'ajout d'un plus grand système d'alimentation d'air frais et d'un débit d'air suppléentaire dans la cabine.
• Le pare-brise et les vitres laterales coulissantes améliorent la ventilation.
• Un grand toit ouvrant offre une visibilité vers le haut et une ventilation supplémentaire.

Environnement de travail comfortable

• Les leviers de commande et le siège sont régibles pour offrir un comfort maximal à l'opérateur.
• Le siège est entièrement régiable pour une position de travail optimale, réduisant lafatigue de l'opérateur.
• Les consoles coulissant vers l'avant et l'arrière pour une meilleure accessibilité.
  Les commandes à pression proportionnelle réduisent les efforts inutiles tout en assurant un travail précis.
  Les grandes vitres offrent une excellente visibilité dans toutes les directions.

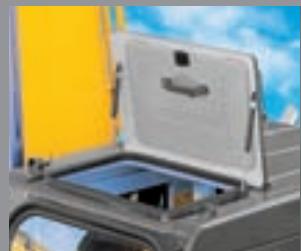

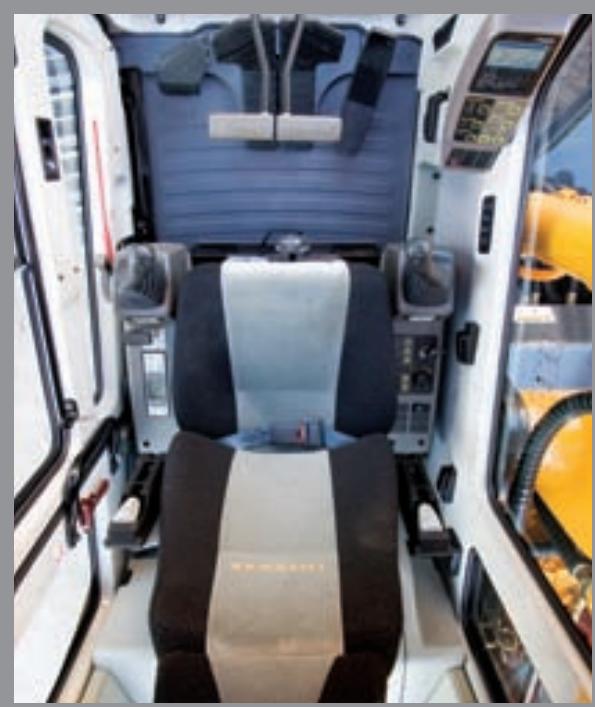

Conception peu bruyante

• La série 7A Robex a été consque pour minimiser le niveau sonore.
• Les ingénieurs de Hyundai ont consenti d'importants efforts pour réduire au maximum les niveaux de bruit interieur et extérieur.
• Le niveau sonore dans la cabine a encore ete reduit en ameliorant les joints de porte de la cabine et du compartment moteur.
• Un compartmentement moteur isolé, complRentant un isolant sonore, réduit égalément les bruits.

1 Cabine spacieuse etcomfortable
2 Toit ouvrant en acier
3 Contacteur d'allumage et interrupteur de régime moteur de type molette

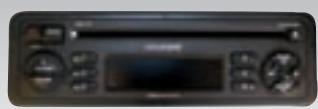

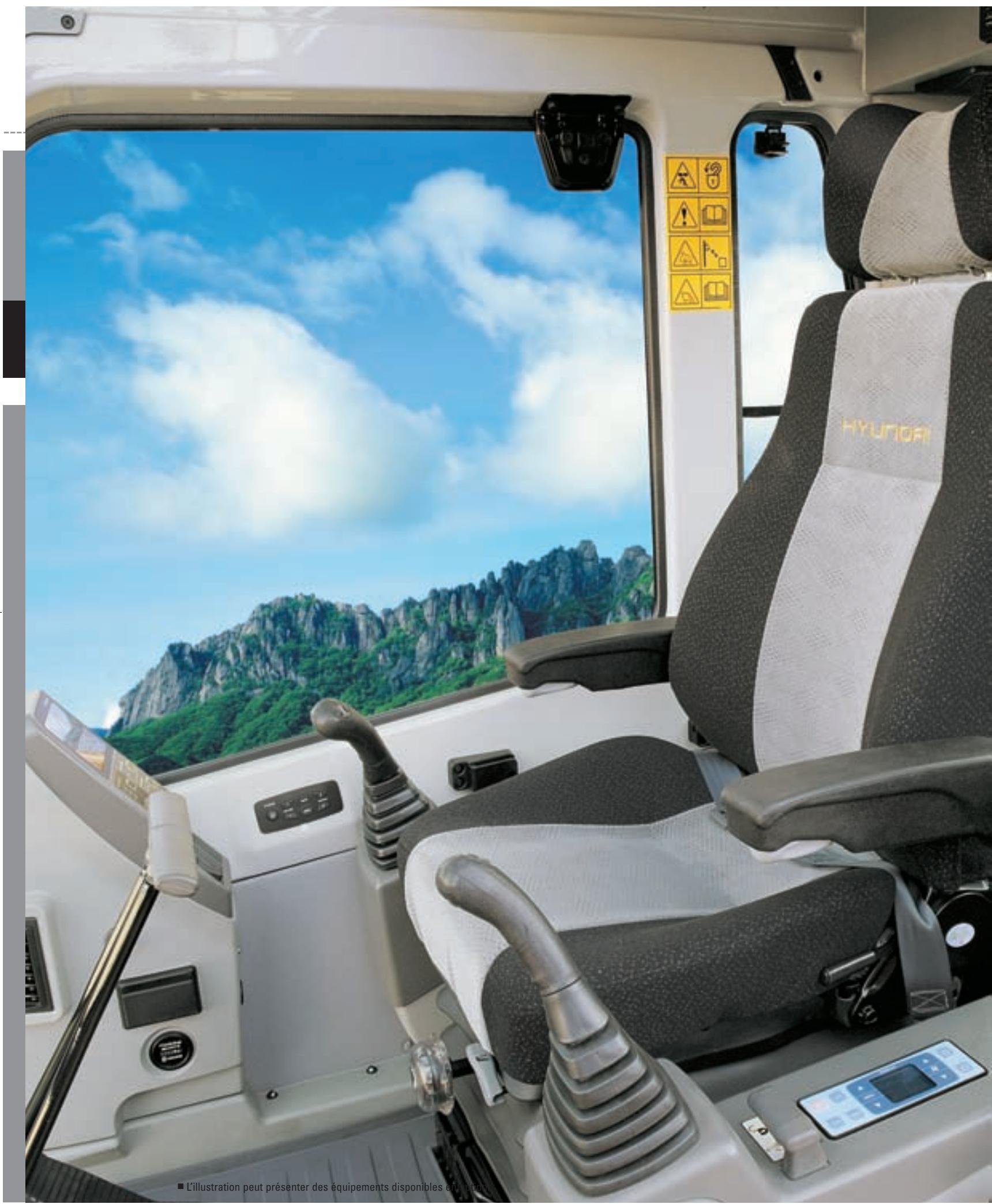

Commande Radio CD

Robex 290LC-7A

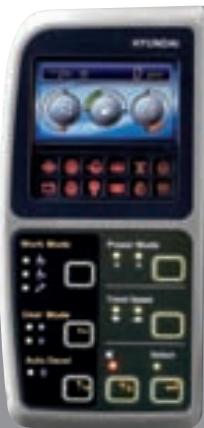

Affichage intelligent amélioré

Le tableau de bord est installé à l'avant de la console droite. Il est facile de vérifier tous les systèmes critiques grâce à la lecture aisée des indicateurs.

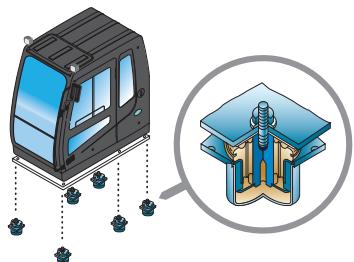

Réduction des chocs et des vibrations grâce au système de fixation de la cabine

L'utilisation d'un système d'amortissement visqueux sur le support de la cabine offre un meilleur comport à l'opérateur. L'efficacité du travail de l'opérateur augmentera à mesure que les chocs et le niveau sonore à l'intérieur de la cabine diminuent.

Environnement d'utilisation

Compartment de rangement et porte-gobelet

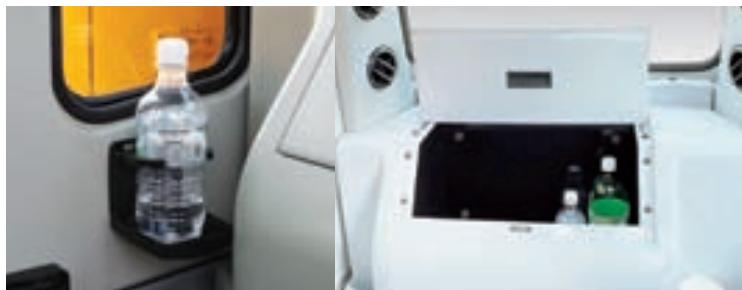

Un compartment de rangement supplémentaire et un porte-gobelet sont installés derrière le siège de l'opérateur. Vous pouvez y conserver vos alimentés et vos boissons au chaud ou au frais.

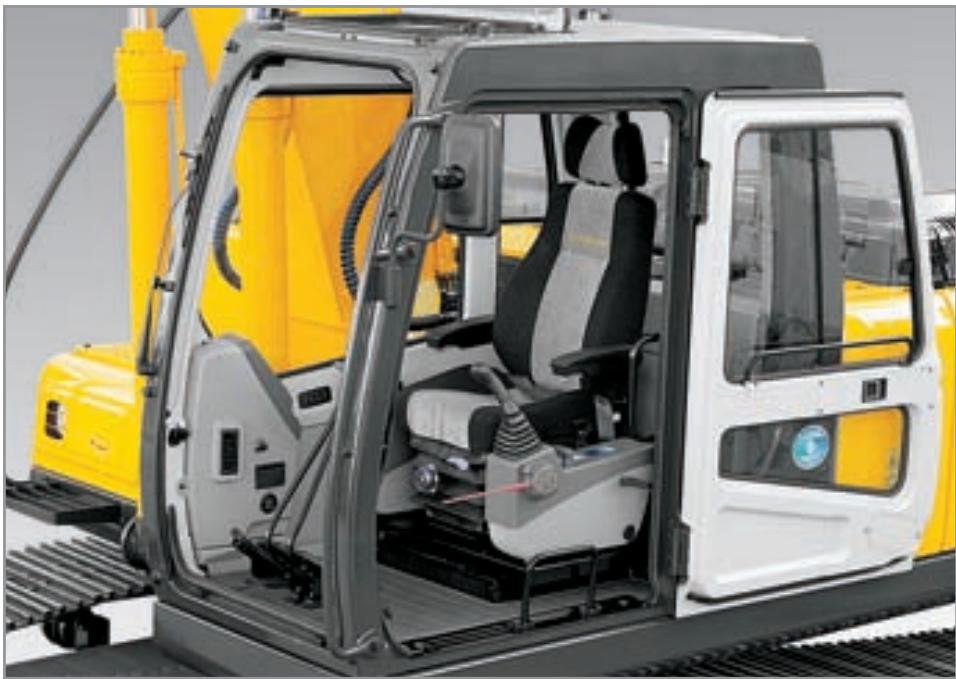

Grande cabine avec une excellente visibilité

La cabine est spacieuse et de conception ergonomique, avec un faible niveau sonore et une bonne visibilité. Le pare-brise panoramicique et les grandes vitres arrêté et laterales offrent une excellente visibilité dans toutes les directions.

Cabine spacieuse et comfortable

Tous les leviers de commande ont ete concus et installés selon les etudes ergonomiques les plus recentes. Pour une plus grande solidite de la cabine, on a egalement ajoute des renforts.

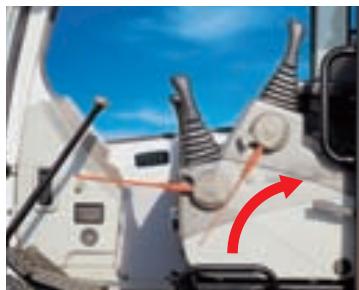

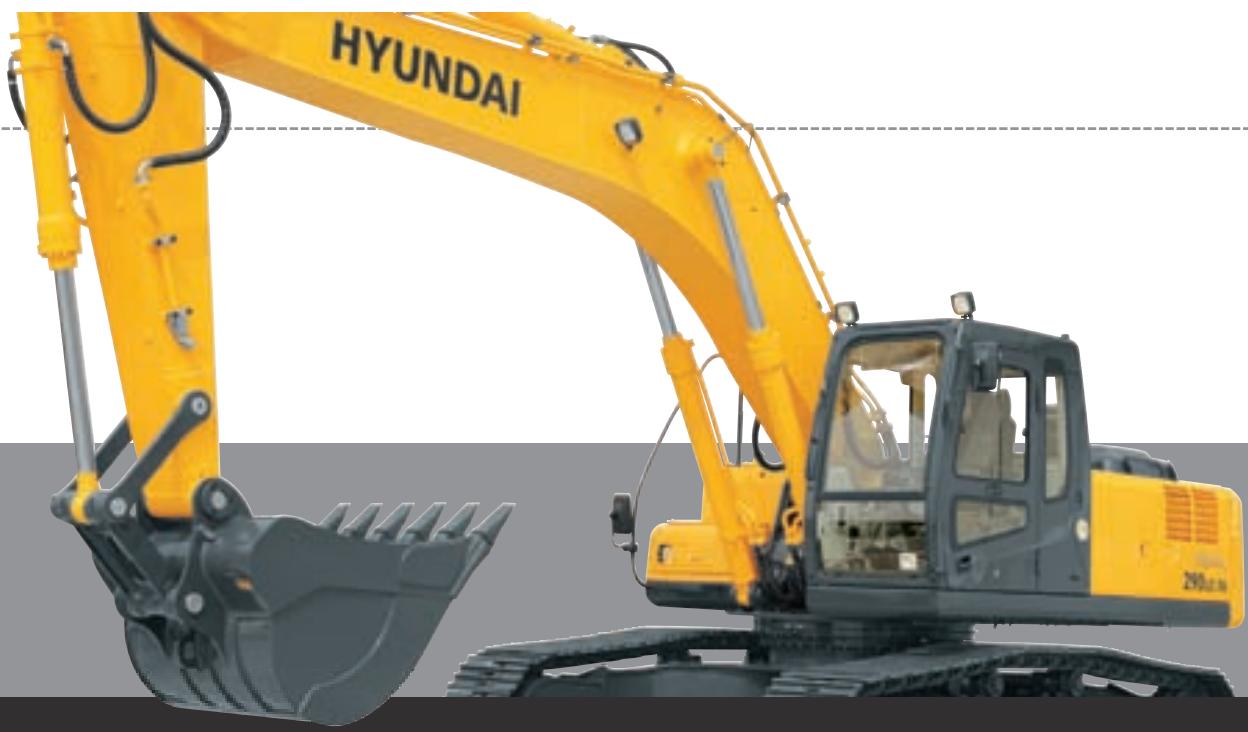

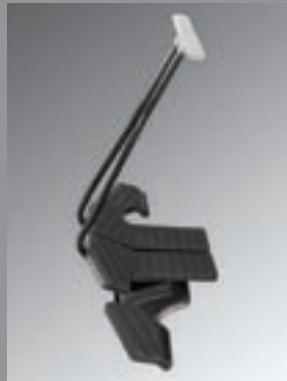

Pédales de translation souples et repose-pieds

Protection maximal

Manettes très sensibles et accès aisé

Les nouvelles poignées de levier pour un contrôle prévis ont été équipées de plusieurs commutateurs.

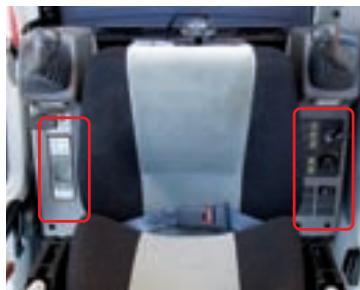

Gauge

• Augmentation de puissance

• Bouton-poussoir de décalération
  Option (2)

• Klaxon

• Option (3)

Tableaux de commande d'accès facile

Les interrupteurs et autres commandes essentielles se trouvent à proximé de l'opérateur. Cela permet de réduire les mouvements de l'opérateur, améliorant ainsi les commandes tout en réduisant la fatigue de l'opérateur.

Sortie de secours par la vitre arriere

La vitre arrière est conçue pour que l'opérateur puisse sortir de l'engin en toute sécurité en cas d'urgence.

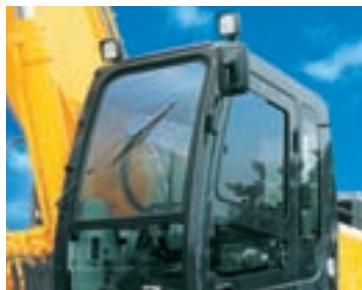

Essuie-glace relevable et Projecteurs sur la cabine

L'essuie-glace relevable a eté perfectionné pour une meilleure visibilité à l'avant. Les projecteurs situés sur la cabine augmentent la sécurité en éclairant largement les alentours de l'engin en cas de travail de nuit. (en option)

Les mêtres conditions de travail dans un environnement agreable

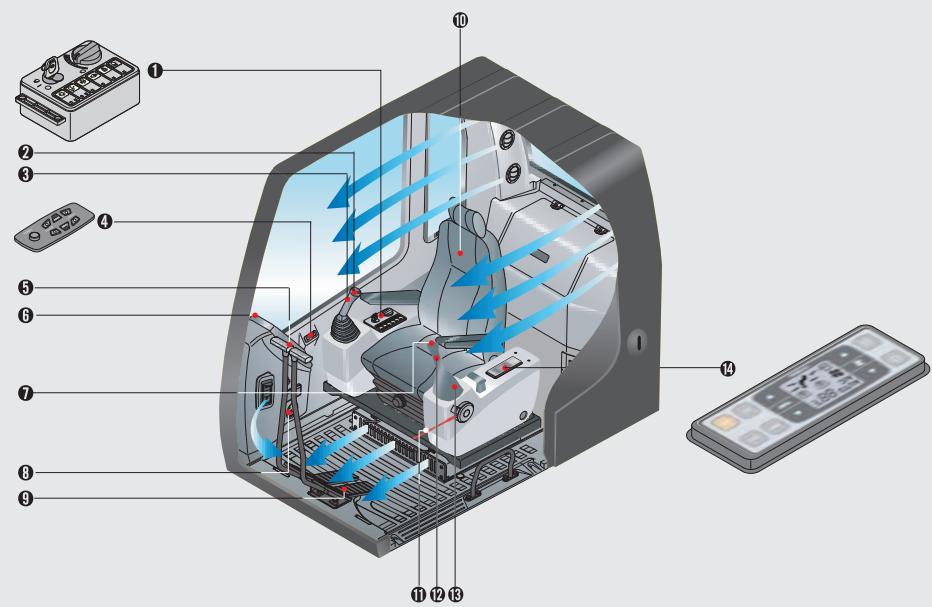

1 Panneau de commande centralisé
2 Klaxon
Option
4 Telecommande radio
Levier de déplacement
Groupe
7 Bouton de decélération
Compteur hora
9 Pedale de déplacement
10 Siège à suspension entièrement régable
10 Levier de sécurité
12 Bouton Augmentation de puissance
13 Manette de commande
14 Climatisation et contrôle de chauffage

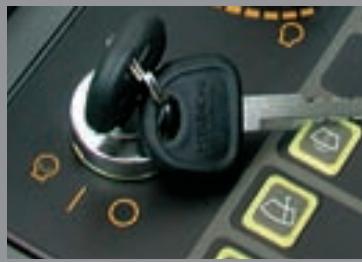

Prévention de surchauffedu moteur automatique

Si la température du liquide de refroidissement du moteur est trop élevé, le dispositif de commande CPU diminue le régime du moteur pour le refroidir.

Système anti-redémarrage

Le nouveau système protège le démarre contre un redémarrage lorsque le moteur tourne, même si l'opérateur actionne accidentellement la clé de contact.

Système de commande d'augmentation de puissance

Lorsque le système d'augmentation de puissance est activé, la puissance d'attaque augmente d'environ 10% . Cela est particulièrement utile lorsqu'une puissance supplémentaire est temporalement nécessaire, par exemple lors de l'excavation de terre dure et de roches.

Système de réchauffage automatique

Une fois le moteur démarre, si la température du liquide de refroidissement du moteur est faible, le contrôleur de l'UC augmente automatiquement la vitesse du moteur et le débit de la pompe pour réchauffer le moteur plus efficacement.

Système hydraulique perfectionné

SYSTEME CAPO AVANCE

Cluster

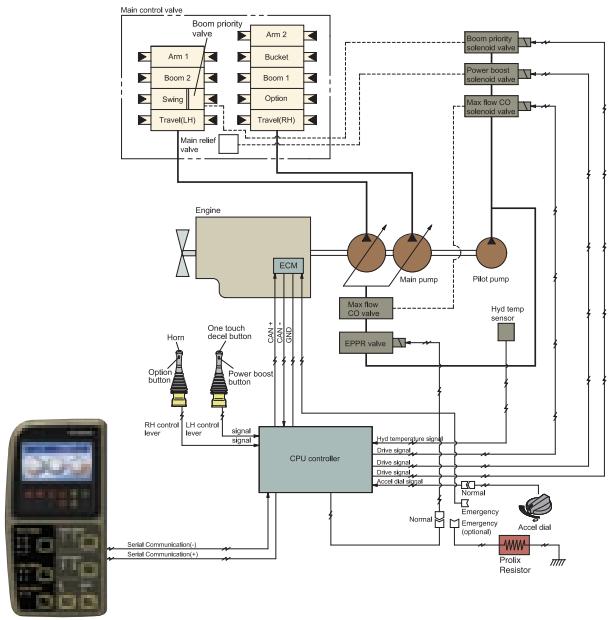

Le système CAPO (Computer Aided Power Optimization: optimisation de puissance assistee par ordinateur) maintain la puissance du moteur et de la pompe à un niveau optimal. Les sélections de modes sont conçues pour diverses charges de travail et pour maintir de bonnes prestations tout en réduisant la consommation de carburant. Les caractéristiques telles que la décalération automatique et l'augmentation de puissance sont comprises dans le système. Le système contrôle le régime du moteur, la température du liquide de refroidissement et la température de l'huile hydraulique. Le système comprend des possibités d'autodiagnostic, qui affichent des codes d'erreur sur le panneau combiné.

NOUVEAU SYSTEME DE COMMANDE DE MODE

MODE PUISSANCE
Mode H: Puissance élevée
Mode S: Puissance standard
MODE DE TRAVAIL

:Travaux durs

:Travaux generaux

: Marteau
3 MODE UTILISATEUR
Mode M: Puissance maximal
Mode U: Mémorisation des préférences de puissance de l'utiliser

Système de décelération automatique

Lorsque les commande ne sont pas sollicité pendant plus de 4 secondes, le dispositif de contrôle CPU envoie l'ordre à l'actionneur d'accélérateur de réduire le régime du moteur à 1050 t/min.

Cela diminue la consommation de carburant et réduit les niveaux sonores dans la cabine.

Système de coupure de début max.

Pour des commandes précises et des travaux de finition, le système de coupure de début max réduit le début de la pompe, permettant ainsi de travailler en douleur.

Système d'auto-diagnostic

Le dispositif de contrôle CPU diagnostique les problèmes dans le système CAPO provoqués par un dysfonctionnement hydraulique ou électrique et les affiche à l'écran LCD du panneau combiné sous la forme de codes d'erreur. Ce dispositif de contrôle peut identifier 48 types distincts d'erreurs. Les informations de cet apparéil, telles que le régime moteur, la pression de la pompe principale, la tension de la batterie, la température hydraulique et le statut de tous les commutateurs électriques fournit à l'opérateur l'état exact de cette machine. Cet instrument permet un diagnosticque rapide en cas de panne.

Système de bouton-poussoir de décélération

Lorsque vous appuyez sur le bouton-pousoir de décalération, le dispositif de contrôle CPU commande l'actionneur d'accelération pour réduire le régime du moteur à 800 t/min. Et lorsque vous appuyez à nouveau sur le bouton-pousoir de décalération, le moteur revient au régime précédent.

Système de commande de début de la pompe

En position neutre, Le débit de la pompe est réduit au minimum pour éliminer les pertes de puissance. En cours d'utilisation, Le départ maximum de la pompe est fourni par l'actionneur pour augmenter la vitesse. En cas de mouvement du levier de commande, le débit de la pompe est régé automatiquement et la vitesse de l'actionneur peut être commandée proportionnellement.

Système de maintien du balancier et de la flèche

Les soupapes de retenue de la vanne de commande principale empêchent le balancier et la flèche de descendre lorsqu'ils restent un long moment en position neutre.

Système de régénération de débit du balancier

La soupape de regénération de débit du balancier assure un fonctionnement du balancier tout en douceur, sans cavitations.

Amortisseur hydraulique dans la pédale de translation

Amélioration des sensations et maîtrise de la translation à l'aide de dispositif de réduction des chocs.

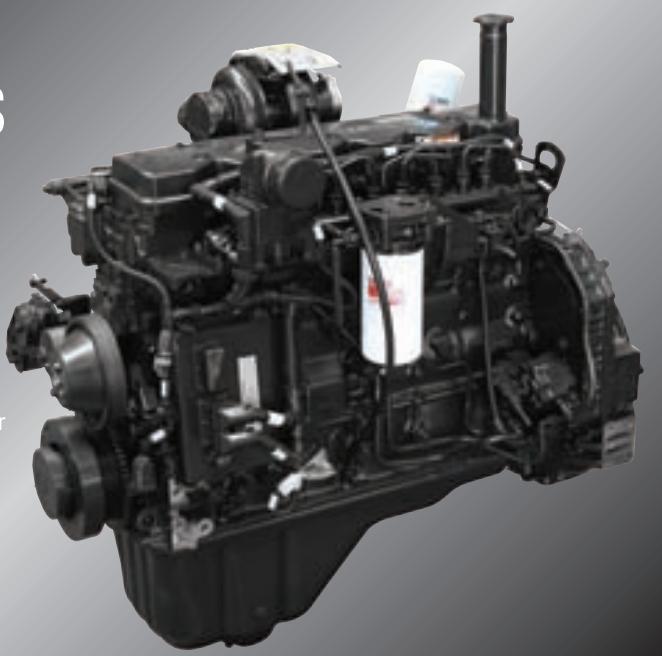

Moteur CUMMINS QSB6.7

Le moteur six cylindres à turbocompresseur et refroidi par air est concu pour la puissance, la fiabilité, l'économie et les faibles émissions. Ce moteur est conforme aux normes d'émission Tier III.

La définition du progrès

Le moteur 6,7 litres Série B Systeme Quantum combine des commandes électroniques complètes à des performances d'une grande fiabilité.

L'électronique du QSB6.7 a fait ses preuves avec nos produits de grande puissance dans les conditions de travail les plus dures et les plus exigeantes telles que des chantiers poussièreux et des opérations minières tout en respectant les normes d'émission mondiales. Le QSB6.7 est équipé de 24 soupapes avec injecteurs centrés et cuvette à piston symétrique. La combinaison d'un meilleur flux d'air et d'un carburant distribué de manière uniforme permet de générer une meilleure puissance, un meilleur régime transitoire et une consommation moindre.

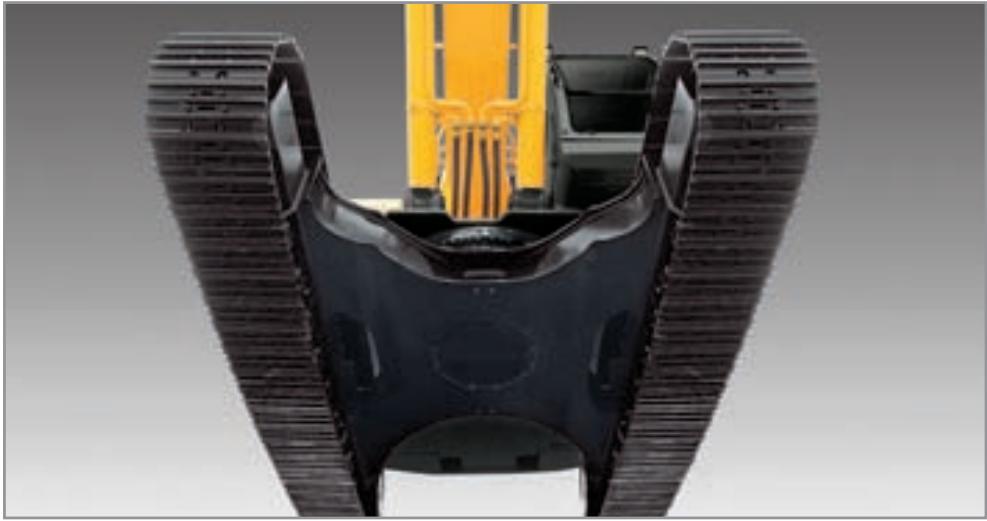

Performances supérieures

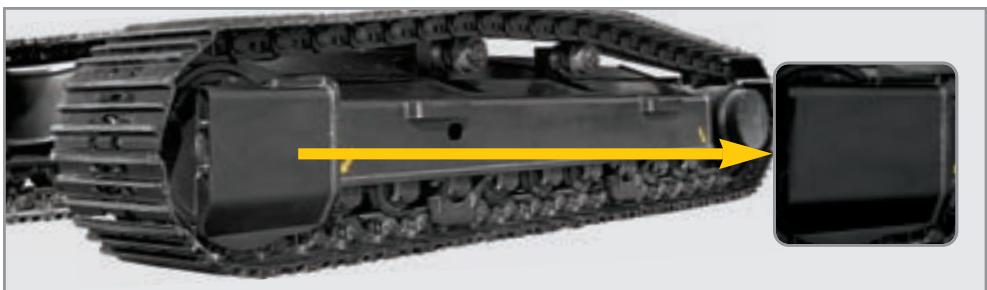

Chassis inférieur stable et solide

Le chassis renforcé de forme tubulaire est entièrement soude avec des pieces en acier caractérisées par une grande solidité et une faible tension. Il garantit la sécurité et la résistance face à l'impact extérieur lors de la conduite sur sol rugieux et lors de travaux sur sites humides. L'utilisation de galet supérieurs et inférieurs et de protections de chenille hautement durables assure un transfert ajustat de la machine sur tous les terrains. Le long chassis inférieur comprend des composants style excavatrice pour travaux lourds. Un chassis central en X est intégralement soude pour une solidité et une durabilité maximales.

Guides de chenilles et ajusteurs

Les robustes guides de chenilles Maintiennent les patins de chenilles en place. Le réglage des chenilles se fait aisément grâce aux ajusteurs à cylindre graisseur et aux ressorts amortisseurs. (Guide chenille complet : option)

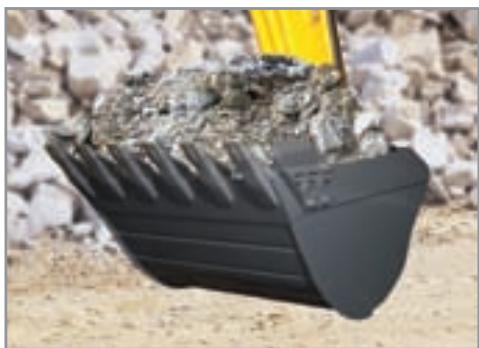

Godet et articulation de godet renforcés

Pour éviter toute usure excessive des chevilles et douilles, des joints scellés ont été utilisés. La liaison du godet comprend des caractéristiques haute durabilité et anti-usure. Plaques de renfort supplémentaires soudées sur la section du bord de coupe. Acier plus écais et plaque latérale supplémentaires mis en place pour consolider le godet.

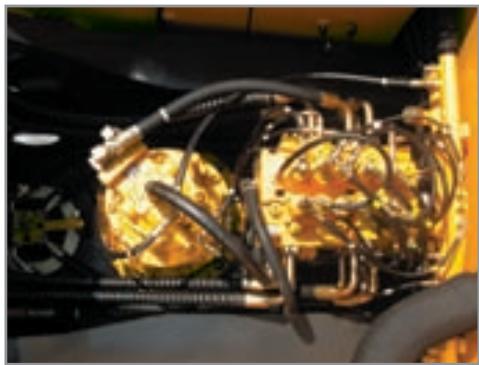

Commande de pivotement puissant et plus précise

Des caractéristiques améliorées d'amortissement des chocs font de la rotation une action précise et sans à-coups.

Des portes entièrement ouvrable et l'utilisation d'une clé principale offrent un accès aisé pour l'entretien.

Fiabilité et maintenance

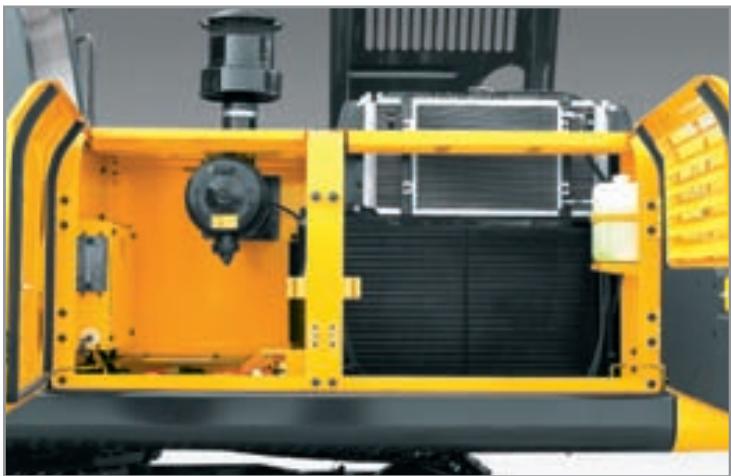

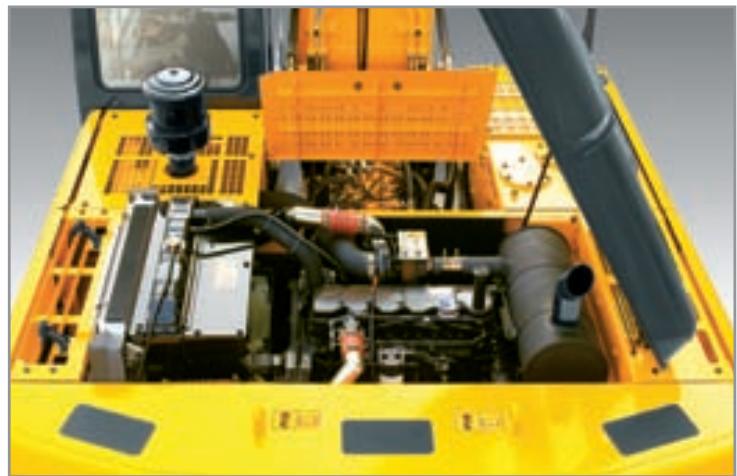

Capot létal à ouverture gauche et droite

L'accès facile aux composants vitaux offre une vue parfaitement dégagée des composants, ce qui facilité l'entretien et les réparations.

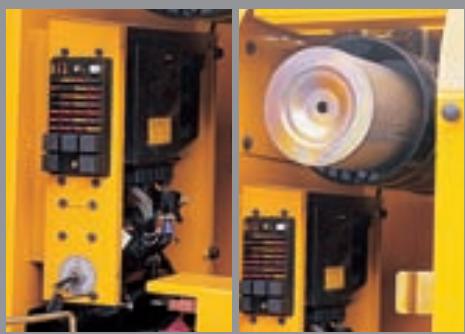

Composants moteur facies à entretenir

Un système de refroidissement et de préchauffage sont prévue pour une utilisation optime et immédiate, et garantir de la sorte une plus longue durée de vie pour le moteur et les composants hydrauliques. L'entretien du moteur et du circuit hydraulique est considérablement simplifié grâce à l'accessibilité totale.

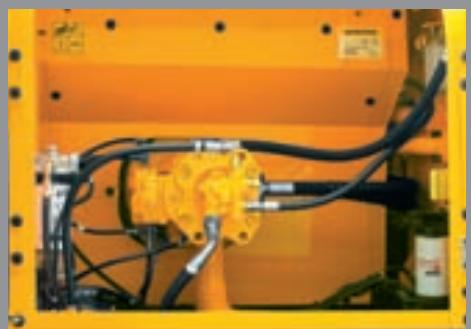

Boitier de commande électrique et filtré à air facile à replacer centralisés

Le boitier de commande électrique et le filtré à air sont centralisés dans un seul et même compartment pour faciliter l'entretien.

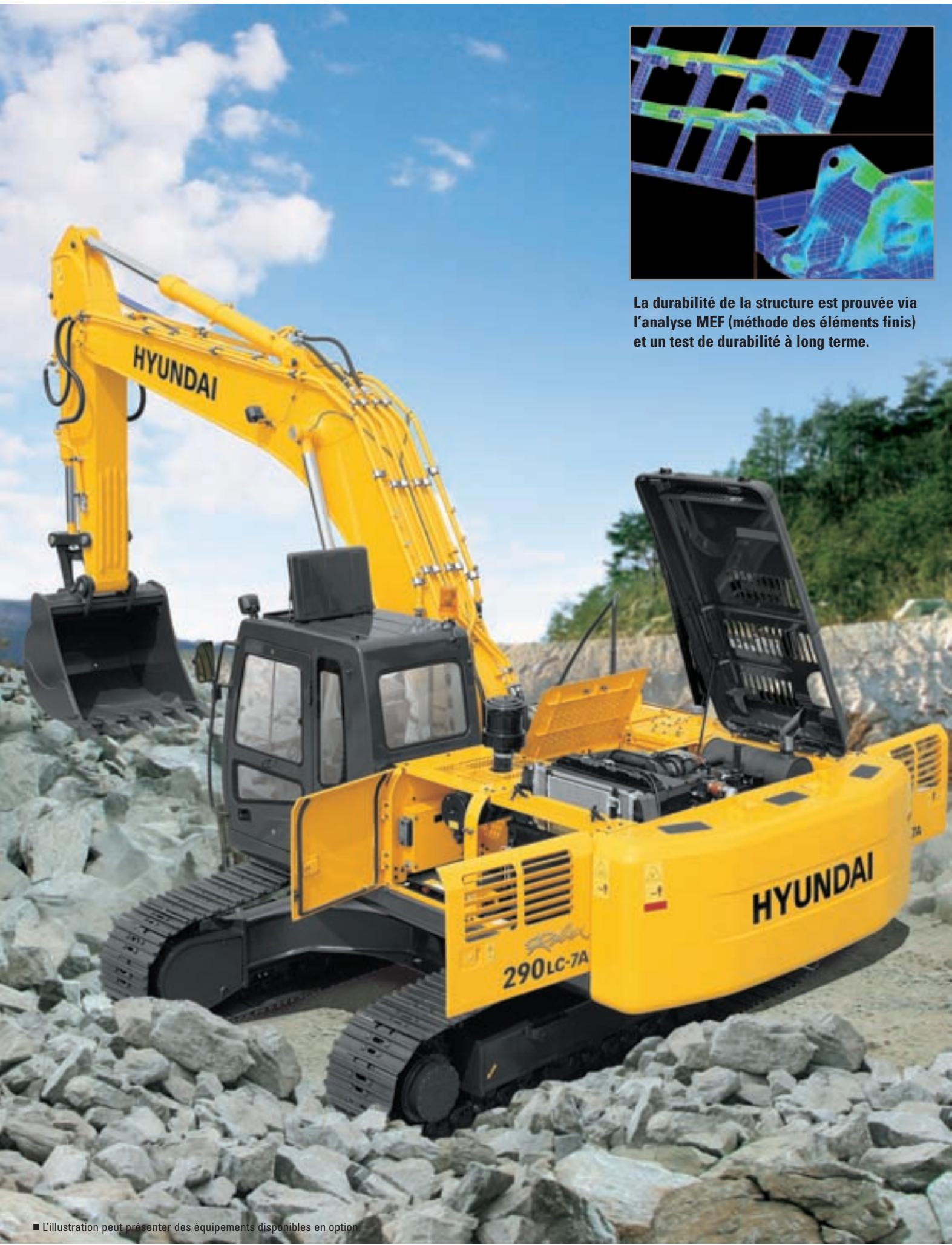

Pompe hydraulique très efficace

La capacité de sortie de la pompe a ete augmentee.

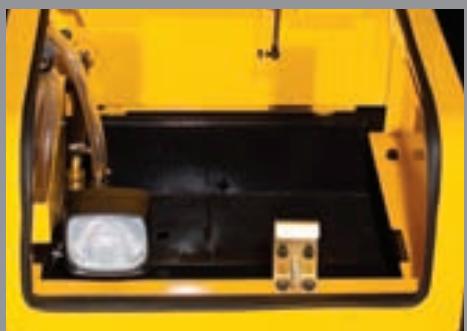

Grand coffre à outils constituant un espace de rangement supplémentaire

Données techniques R290LC/NLC/HC-7A

Moteur

Modèle			Cummins QSB6.7
Type			Moteur diesel à 4 temps, 6 cylindres en ligne, injection directe, avec turbocompresseur, refroidissement de la charge et faible émission
Puisance au volant nominale	SAE	J1995 (brute)	169 kW (227 HP) à 1900 t/min
		J1349 (nette)	147 kW (197 HP) à 1900 t/min
	DIN	6271/1 (brute)	169 kW (230 PS) à 1900 t/min
		6271/1 (nette)	147 kW (200 PS) à 1900 t/min
Couple max.			968 Nm (700 lbf.ft) à 1400 t/min
Alésage x course			104 x 132 mm (4.1" x 5.2")
Cylindrée			6700 cc (409 cu in)
Batteries			2 x 12 V x 160 AH
Démarreur			24 V - 4,5 kW
Alternateur			24 V - 50 Amp

Système hydraulique

Pompe principale
Type	Deux pompes à piston à cylindrée variable
Capacité nominale	2 x 260 ℓ/min (68.7 US gpm / 57.2 UK gpm)
Pompe aux. pour le circuit de commande	Pompe à engrenages
Système cross-sensing et d'économie de carburant
Moteurs hydraulique
Translation	Deux moteurs à piston axial avec vanne de freinage et frein de stationnement
Rotation	Moteur à piston axial avec frein automatique
Réglage de la soupape de sécurité
Circuit de travail	32,4 MPa (4,690 psi)
Translation	32,4 MPa (4,690 psi)
Renforceur de puissance (flèche, balancier, godet)	35,3 MPa (5,120 psi)
Circuit de rotation	26,0 MPa (3,770 psi)
Circuit de commande	3,4 MPa (498 psi)
Soupape de service	Installée
Vérins hydrauliques
N° de cylindres-alésage x tige x course	Flèche : 2-140 x 100 x 1465 mm (5.5" x 3.9" x 57.7")
	Balancier : 1-150 x 110 x 1765 mm (5.9" x 4.3" x 69.5")
	Godet : 1-140 x 95 x 1185 mm (5.5" x 3.7" x 46.7")

Translation & freins

Commands

Type de translation	Enticipation hydrostatique
Moteur de translation	Moteur à piston axial, modèle sabot
Système de démultiplication	Démultiplicitateur planétaire
Traction max. barre de tirage	273 kN (60,200 lbf)
Vitesse de translation max. (elevée)/(basse)	5,2 km/hr (3.2 mph) / 3,1 km/hr (1.9 mph)
Aptitude en côte	35° (70 %)
Frein parking	Humide, multi-disque

Des joysticks opérés par pression du pilote et des pédales avec leviers détachables garantissant un fonctionnement aisé et sans fatigue.

Commande pilote	Deux joysticks avec un levier de sécurité (gauche) : rotation et balancier (droite) : flèche et benne (schéma ISO)
Translation et direction	Deux leviers avec pédales
Etranglement du moteur	Électrique, type rotatif
Feux	Deux feuels montés sur la flèche, un sous la boîte des batteries

Système de rotation

Mateur de rotation	Bain deGRAissement
Mateur à piston axial	Frein de rotation
Démultiplication de la rotation	Humide, multi-disque
Démultiplicitateur planétaire	Vitesse de rotation
Lubrification des paliers de rotation	10,6 t/min

Contenances du liquide de refroidissement et des lubrifiants

(remplissage)	litre	Gallon américain	Gallon brannique
Réservoir de carburant	480	126.8	105.6
Liquide de refroidissement du moteur	50,0	13.2	11.0
Carter huile moteur	24	6.3	5.3
Système de rotation	11,0	1.8	1.5
Réduction finale (chaque côte)	5,5	2.9	2.4
Circuit hydraulique (réservoir y compris)	320,0	84.5	70.4
Réservoir hydraulique	210,0	55.5	46.2

Chàssis

Le chassin central en X est intégralement soude avec des cadres de chenille à section en caisson renforcée. Le chassin comprend des galets lubriifiés, des roues folles, ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaîne de chenille avec patins à triple nervure.

Châssis central	Type en X
Cadre de chenille	Type caisson pentagonale
Nombre de patins de chaque côte	48
Nombre de galets supérieurs de chaque côte	2
Nombre de galets inférieurs de chaque côte	9
Nombre de rails de guidage de chaque côte	2

Poids en ordre de marche (approximatif)

Le poids en ordre de marche, incluant flèche de 6,25 m (20' 6"), balancier de 3,05 m (10' 0"), godet rétro-arrête de 1,27 m³ (1.66 yd³) profile SAE, lubricant, liquide de refroidissement, réservoir de carburant plein, réservoir de fluide hydraulique plein et l'équipement standard.

Poids des composants principaux
Structure supérieure	7040 kg (15,520 lb)
Contrepoids	5200 kg (11,460 lb)
Flèche (avec vérin du balancier)	2670 kg (5,900 lb)

Poids en ordre de marche

Patin		Poids en ordre de marche		Pression au sol
Type	Largeur mm (in)	kg (lb)		MPa (psi)
Triple nervure	※600 (24)	R290LC-7A	29300 (64,600)	0,055 (7.97)
		R290NLC-7A	29100 (64,150)	0,054 (7.82)
		R290LC-7AH/C	32140 (70,860)	0,061 (8.82)
	700 (28)	R290LC-7A	29880 (65,870)	0,048 (6.97)
		R290LC-7AH/C	32720 (72,140)	0,053 (7.68)
	800 (32)	R290LC-7A	30460 (67,150)	0,043 (6.26)
		R290LC-7AH/C	33300 (73,410)	0,047 (6.83)
	900 (36)	R290NLC-7A	31040 (68,430)	0,037 (5.40)
Double nervure	710 (28)	R290LC-7AH/C	33310 (73,440)	0,053 (7.68)

※ Equipement standard

Données techniques R290LC/LR-7A

Moteur

Modèle			Cummins QSB6.7
Type			Moteur diesel à 4 temps, 6 cylindres en ligne, injection directe, avec turbocompresseur, refroidissement de la charge et faible émission
Puissance au volant nominale	SAE	J1995 (brute)	169 kW (227 HP) at 1900 t/min
		J1349 (nette)	147 kW (197 HP) at 1900 t/min
	DIN	6271/1 (brute)	169 kW (230 PS) at 1900 t/min
		6271/1 (nette)	147 kW (200 PS) at 1900 t/min
Couple max.			968 Nm (700 lbf.ft) at 1400 t/min
Alésage x course			104 x 132 mm (4.1" x 5.2")
Cylindrée			6700 cc (409 cu in)
Batteries			2 x 12 V x 160 AH
Démarreur			24 V - 4,5kW
Alternateur			24 V - 50 Amp

Système hydraulique

Pompe principale
Type	Deux pompes à piston à cylindrée variable
Capacité nominale	2 x 260 ℓ/min (68.7 US gpm / 57.2 UK gpm)
Pompe aux. pour le circuit de commande	Pompe à engrenages
Système cross-sensing et d'économie de carburant
Moteurs hydraulique
Translation	Deux moteurs à piston axial avec vanne de freinage et frein de stationnement
Rotation	Moteur à piston axial avec frein automatique
Réglage de la soupape de sécurité
Circuit de travail	32,4 MPa (4,690 psi)
Translation	32,4 MPa (4,690 psi)
Renforceur de puissance (flèche, balancier, godet)	32,4 / 22,6 / 26,5 MPa (4,690 / 3,270 / 3,840 psi)
Circuit de rotation	26,0 MPa (3770 psi)
Circuit de commande	3,4 MPa (500 psi)
Soupape de service	Installée
Vérins hydrauliques
N° de cylindres-alésage x tigex course	Flèche : 2-140 x 100 x 1465 mm (5.5" x 3.9" x 57.7")
	Balancier : 1-150 x 110 x 1765 mm (5.9" x 4.3" x 69.5")
	Godet : 1-100 x 70 x 870 mm (3.9" x 2.8" x 34.3")

Translation & freins

Type de translation	Enticipation hydrostatique
Moteur de translation	Moteur à piston axial, modèle sabot
Système de démultiplication	Démultiplicitateur planétaire
Traction max. barre de tirage	273 kN (60,200 lbf)
Vitesse de translation max. (élevée)/(basse)	5,2 km/hr (3.2 mph) / 3,1 km/hr (1.9 mph)
Aptitude en côte	35° (70 %)
Frein parking	Humide, multi-disque

Commands
Des joysticks opérés par pression du pilote et des pédales avec leviers déattachables garantissant un fonctionnement aisé et sans fatigue.

Commande pilote	Deux joysticks avec un levier de sécurité (gauche) : rotation et balancier (droite) : flèche et benne (schéma ISO)
Translation et direction	Deux leviers avec pédales
Etranglement du moteur	Électrique, type rotatif
Feux	Deux yeux montés sur la flèche, un sous la boîte des batteries

Système de rotation

Mateur de rotation	Bain deGRAissement
Mateur à piston axial	Frein de rotation
Démultiplication de la rotation	Humide, multi-disque
Démultiplicitateur planétaire	Vitesse de rotation
Lubrification des paliers de rotation	10,6 t/min

Contenances du liquide de refroidissement et des lubrifiants

(remplissement)	litre	Gallon américain	Gallon brannique
Réservoir de carburant	480	126.8	105.6
Liquide de refroidissement du moteur	50,0	13.2	11.0
Carter houle moteur	24	6.3	5.3
Système de rotation	11,0	1.8	1.5
Réduction finale (chaque côte)	5,5	2.9	2.4
Circuit hydraulique (réservoir y compris)	320,0	84.5	70.4
Réservoir hydraulique	210,0	55.5	46.2

Chàssis
Le chassin central en X est intégralement soude avec des cadres de chenille à section en caisson renforcée. Le chassin comprend des galets lubriifiés, des roues folles, ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaîne de chenille avec patins à triple nervure.

Chássis central	Type en X
Cadre de chenille	Type caisson pentagonale
Nombre de patins de chaque côte	48
Nombre de galets supérieurs de chaque côte	2
Nombre de galets inférieurs de chaque côte	9
Nombre de rails de guidage de chaque côte	2

Poids en ordre de marche (approximatif)
Le poids en ordre de marche, incluant flèche de 10,2 m (33' 6"), balancier de 7,805 m (25' 9"), godet rétro-arrière de 0,51 m³ (0.67 yd³) profile SAE, 800 mm (31' 5") triple nervvure, lubrifiant, liquide de refroidissement, réservoir de carburant plein, réservoir de fluide hydraulique plein et l'équipment standard.

Poids des composants principaux
Structure supérieure	7040 kg (15,520 lb)
Contrepoids	6200 kg (13,670 lb)
Accessoires	5350 kg (11,790 lb)

Poids en ordre de marche

Patin		Poids en ordre de marche		Pression au sol
Type	Largeur mm (in)	kg (lb)		MPa (psi)
Triple nervure	※ 800 (32)	R290LC/LR-7A	31890 (70,310)	0,043 (6.26)

※ Equipement standard

Accessoires godet rétro-arrête

Godets

0,79 (1.03)
Profile SAE ^3 (yd3)

1,03 (1.35)

※1,27(1.66)

1,50 (1.96)

1,73 (2.26)
1,85 (2.42)

1,07(1.40) 1,27(1.66)
1,15 (1.50) 1,46 (1.91)

1,16 (1.52)
1,49 (1.95)

Capacité m³ (yd³)		Largeur mm (in)		Poids kg (lb)	Recommendation mm (ft.in)
					Flèche	6250 (20' 6")
Profile SAE	Profile CECE	Sans couteaux latéraux	Avec couteaux latéraux		Balancier	2100 (6' 11")	2500 (8' 2")	3050 (10' 0")	3750 (12' 4")
0,79 (1.03)	0,70 (0.92)	890 (35.0)	1010 (39.8)	790 (1740)	●	●	●	●	●
1,03 (1.35)	0,90 (1.18)	1090 (42.9)	1210 (47.6)	890 (1960)	●	●	●	●	■
※1,27 (1.66)	1,10 (1.44)	1290 (50.8)	1410 (55.5)	1010 (2230)	●	●	■	▲	▲
1,50 (1.96)	1,30 (1.70)	1490 (58.7)	1610 (63.4)	1080 (2380)	●	■	▲	-	-
1,73 (2.26)	1,50 (1.96)	1700 (66.9)	1820 (71.7)	1170 (2580)	▲	▲	-	-	-
1,85 (2.42)	1,60 (2.09)	1800 (70.9)	1920 (75.6)	1230 (2710)	▲	-	-	-	-
■1,07 (1.40)	0,95 (1.24)	1150 (45.3)	-	1120 (2470)	●	●	●	■	■
■1,15 (1.50)	1,00 (1.31)	1210 (47.6)	-	1160 (2560)	●	●	●	■	■
■1,27 (1.66)	1,10 (1.44)	1310 (51.6)	-	1240 (2730)	●	●	■	▲	▲
■1,46 (1.91)	1,28 (1.67)	1460 (57.5)	-	1320 (2910)	●	■	▲	-	-
◎1,16 (1.52)	1,00 (1.31)	1340 (52.8)	-	1280 (2820)	●	●	■	-	-
◎1,49 (1.95)	1,28 (1.67)	1620 (63.8)	-	1440 (3170)	●	■	▲	-	-

※ :Godet retro-arrête standard (R290LC/NLC-7A)
Godet pour travaux lourds
Godet pour rochers - lourds

Capacité de la pelle R290LC/LR-7A: 0,22-0,51 m³ (0.29-0.67 yd³)

: D'application pour des matériaux d'une densité 2000kg / m^3 (3,370 lb/yd³) ou moins

: D'application pour des matériaux d'une densité 1600 kg/m³ (2,700 lb/yd³) ou moins

: D'application pour des matériaux d'une densité 1100~kg / m^3 (1,850 lb/yd³) ou moins

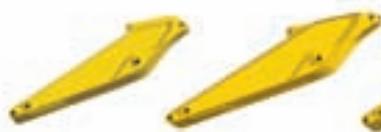

Accessoires godet retro-arrête R290LC-7A, R290NLC-7A, R290HC-7A

La flèche et les balanciers sont en section à caisson, à faibles contraintes, entièrement soudés. Une flèche en une piece de 6,25 m (20' 6") et 2,10 m (6' 11"); 2,50 m (8' 2"); 3,05 m (10' 0"); 3,75 m (12' 4") sont disponibles. Les godets sont des accessoires entièrement soudés en acier à haute résistance.

2,10 m (6' 11")
2,50 m (8' 2")

※3.05m（10'0"）

3,75 m (12' 4")

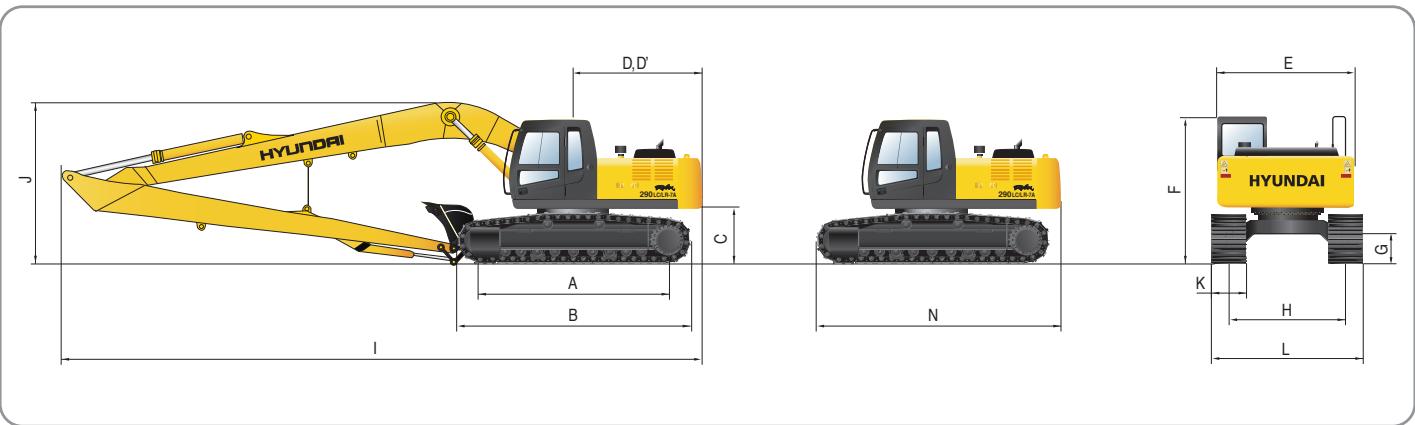

Accessoires godet retro-arrête R290LC/LR-7A

La flèche et les balanciers sont en section à caisson, à faibles contraintes, entièrement soudés. Une flèche en une piece de 10,2 m (33' 6") et 7,85 m (25' 9") sont disponibles. Les godets sont entièrement soudés en acier à haute résistance.

※9.01m(29'7")

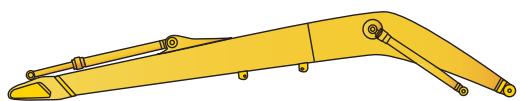

Bras longue portee

Longueur totale	9010 mm (29' 7")
Hauteur totale	870 mm (2' 10")
Poids	1590 kg (3,510 lb)

Force d'excavation - R290LC-7A, R290NLC-7A, R290HC-7A

R290LC/LR-7A

Balancier	Longueur	mm (ft.in)	2100 (6' 11")	2500 (8' 2")	※3050 (10' 0")	3750 (12' 4")	※9010	Remarque
	Poids	kg (lb)	1410 (3,110)	1390 (3,060)	1500 (3,310)	1640 (3,620)	(29' 7")
Force d'attaque du godet	SAE	kN	168,7 [184]	168,7 [184]	168,7 [184]	168,7 [184]	69,6	[ ]: Renforceur de puissance
		kgf	17200 [18,760]	17200 [18,760]	17200 [18,760]	17200 [18,760]	7100
		lbf	37920 [41,370]	37920 [41,370]	37920 [41,370]	37920 [41,370]	15650
	ISO	kN	192,2 [209.7]	192,2 [209.7]	192,2 [209.7]	192,2 [209.7]	80,4
		kgf	19600 [21,380]	19600 [21,380]	19600 [21,380]	19600 [21,380]	8200
		lbf	43210 [47,140]	43210 [47,140]	43210 [47,140]	43210 [47,140]	18080
Force d'attaque du balancier	SAE	kN	169,7 [185.1]	147,1 [160.5]	123,6 [134.8]	108,9 [118.8]	43,3
		kgf	17300 [18,870]	15000 [16,360]	12600 [13,750]	11100 [12,110]	4420
		lbf	38140 [41,610]	33070 [36,080]	27780 [30,310]	24470 [26,690]	9740
	ISO	kN	177,5 [193.6]	154,0 [168.0]	128,5 [140.2]	111,8 [122.0]	44,1
		kgf	18100 [19,750]	15700 [17,130]	13100 [14,290]	11400 [12,440]	4500
		lbf	39900 [43,530]	34610 [37,760]	28880 [31,510]	25130 [27,410]	9920

Remarque: Le poids du balancier comprend le vérin de godet et la liaison.
※ Equipement standard

Dimensions et rayon d'action

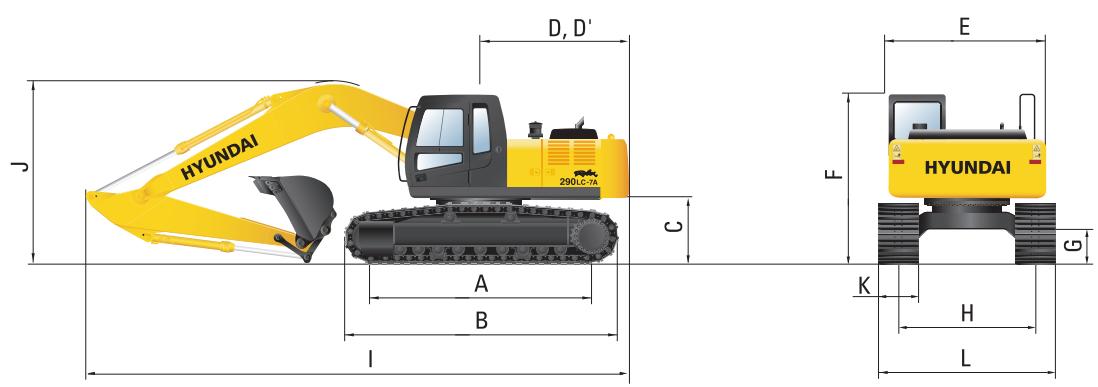

Dimensions - R290LC-7A, R290NLC-7A

mm (ft·in)

A	Distance entre les tambours	R290LC-7AR290NLC-7A	4030 (13' 3")4030 (13' 3")
B	Longueur totale du train de roulement		4940 (16' 2")
C	Garde au sol du contrepoids		1190 (3' 11")
D	Rayon de pivotement de l'arrière		3200 (10' 6")
D'	Longueur de l'arrête de la machine		3120 (10' 3")
E	Largeur de la partie supérieure		2980 (9' 9")
F	Hauteur totale de la cabine		3010 (9' 11")
G	Garde au sol min.		500 (1' 8")
H	Largeur de voie	R290LC-7AR290NLC-7A	2600 (8' 6")2390 (7' 10")

mm (ft·in)

	Longueur de la flèche		※6250 (20' 6")
	Longueur du balancier		2100 (6' 11")	2500 (8' 2")	※3050 (10' 0")	3750 (12' 4")
I	Longueur totale		10700 (35' 1")	10650 (34' 11")	10560 (34' 8")	10630 (34' 11")
J	Hauteur totale de la flèche		3590 (11' 9")	3470 (11' 5")	3290 (10' 10")	3500 (11' 6")
K	Largeur des patins		※600 (24")	700 (28")	800 (32")	900 (36")
L	Largeur totale	R290LC-7A	3200 (10' 6")	3300 (10' 10")	3400 (11' 2")	3500 (11' 6")
		R290NLC-7A	2990 (9' 10")	-	-	-

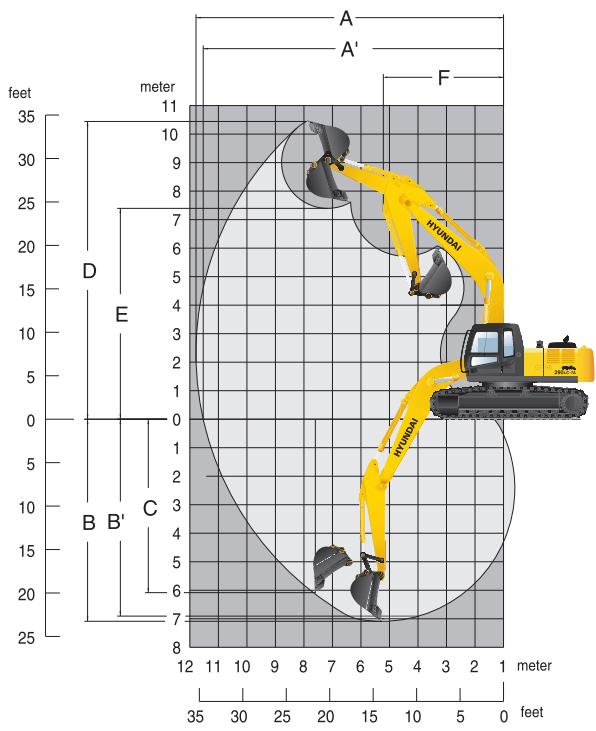

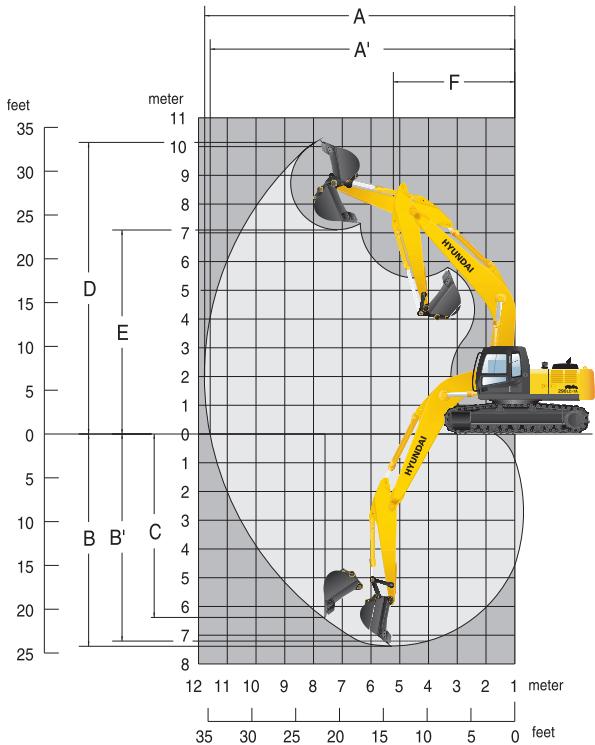

Rayon d'action - R290LC-7A, R290NLC-7A

mm (ft·in)

	Longueur de la flèche	※6250 (20' 6")
	Longueur du balancier	2100 (6' 11")	2500 (8' 2")	※3050 (10' 0")	3750 (12' 4")
A	Portée d'attaque max.	10020 (32' 10")	10280 (33' 7")	10820 (35' 6")	11400 (37' 5")
A'	Portée d'attaque max. au sol	9820 (32' 3")	10080 (33' 1")	10620 (34' 10")	11220 (36' 10")
B	Profondeur d'attaque	6440 (21' 1")	6840 (22' 5")	7500 (24' 7")	8090 (26' 7")
B'	Profondeur d'attaque (à 2,4 m de profondeur)	6240 (20' 6")	6630 (21' 9")	7300 (23' 11")	7920 (25' 12")
C	Profondeur d'attaque pour murs verticaux	6000 (19' 8")	5850 (19' 2")	6410 (21' 0")	7080 (23' 3")
D	Hauteur d'attaque max.	10070 (33' 0")	10110 (33' 2")	10160 (33' 4")	10360 (33' 12")
E	Hauteur de déversement max.	6940 (22' 9")	7030 (23' 1")	7110 (23' 4")	7310 (23' 12")
F	Rayon de pivotement	4380 (14' 4")	4260 (13' 12")	4230 (13' 11")	4140 (13' 7")

※ Equipement standard

Dimensions et rayon d'action

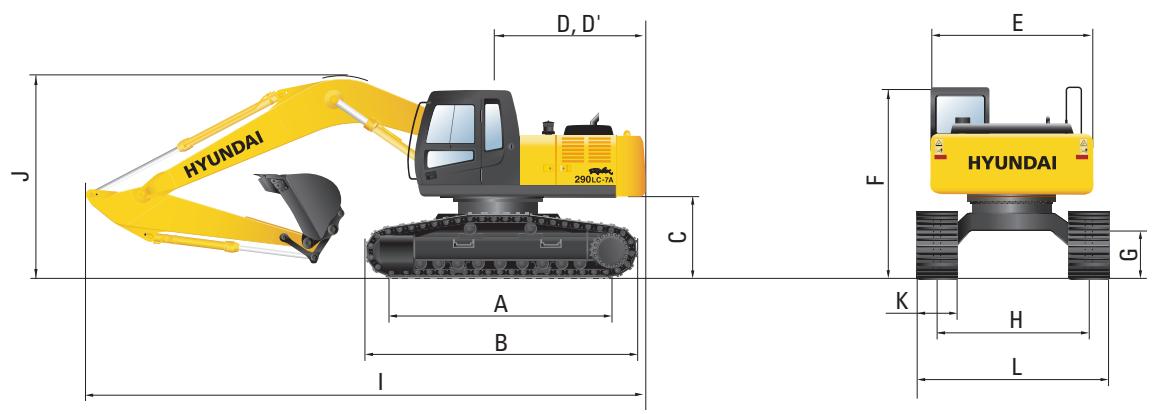

Dimensions - R290LC-7A Chassis haut

A	Distance entre les tambours	4030 (13' 3")
B	Longueur totale du train de roulement	4950 (16' 3")
C	Garde au sol du contrepoids	1500 (4' 11")
D	Rayon de pivotement de l'arrière	3200 (10' 6")
D'	Longueur de l'arrière de la machine	3120 (10' 3")
E	Largeur de la partie supérieure	2980 (9' 9")
F	Hauteur totale de la cabine	3380 (11' 1")
G	Garde au sol min.	765 (2' 6")
H	Largeur de voie	2870 (9' 5")

mm (ft·in)

	Longueur de la flèche		※6250 (20' 6")
	Longueur du balancier		2100 (6' 11")	2500 (8' 2")	※3050 (10' 0")	3750 (12' 4")
I	Longueur totale		10690 (35' 1")	10610 (34' 10")	10430 (34' 3")	10530 (34' 7")
J	Hauteur totale de la flèche		3740 (12' 3")	3590 (11' 9")	3350 (11' 0")	3510 (11' 6")
K	Largeur des patins	Type	Triple nervure	Triple nervure	Triple nervure	Double nervure
		Largeur	※600 (24")	700 (28")	800 (32")	710 (28")
L	Largeur totale		3470 (11' 5")	3570 (11' 9")	3670 (12' 0")	3580 (11' 9")

Rayon d'action - R290LC-7A Chàssis haut

mm (ft·in)

	Longueur de la flèche	※6250 (20' 6")
	Longueur du balancier	2100 (6' 11")	2500 (8' 2")	※3050 (10' 0")	3750 (12' 4")
A	Portée d'attaque max.	10020 (32' 10")	10280 (33' 7")	10790 (35' 5")	11400 (37' 5")
A'	Portée d'attaque max. au sol	9750 (32' 0")	10020 (32' 10")	10530 (34' 7")	11160 (36' 7")
B	Profondeur d'attaque	6140 (20' 2")	6540 (21' 5")	7090 (23' 3")	7790 (25' 7")
B'	Profondeur d'attaque (à 2,4 m de profondeur)	5930 (19' 5")	6330 (20' 9")	6910 (22' 8")	7630 (25' 0")
C	Profondeur d'attaque pour murs verticaux	5700 (18' 8")	5560 (18' 3")	6090 (20' 0")	6790 (22' 3")
D	Hauteur d'attaque max.	10370 (34' 0")	10220 (33' 6")	10440 (34' 3")	10660 (35' 0")
E	Hauteur de déversement max.	7240 (23' 9")	7170 (23' 6")	7400 (24' 3")	7610 (25' 0")
F	Rayon de pivotement	4380 (14' 4")	4260 (14' 0")	4230 (13' 11")	4140 (13' 7")

* Equipement standard

Dimensions - R290LC/LR-7A

mm (ft·in)

A	Distance entre les tambours	4030 (13' 3")
B	Longueur totale du train de roulement	4940 (16' 2")
C	Garde au sol du contrepoids	1190 (3' 11")
D	Rayon de pivotement de l'arrière	3200 (10' 6")
D'	Longueur de l'arrière de la machine	3120 (10' 3")
E	Largeur de la partie supérieure	2980 (9' 9")
F	Hauteur totale de la cabine	3010 (9' 11")
G	Garde au sol min.	500 (1' 8")
H	Largeur de voie	2600 (8' 6")
I	Longueur totale	14550 (47' 9")
J	Hauteur totale de la flèche	3550 (11' 8")
K	Largeur des patins	800 (31' 5")

mm (ft in)

L	Largeur totale	3400 (11' 2")
N	Longueur totale	5590 (18' 4")
	Poids de la machine de base	26540 kg (58520 lb)

Fleche longue portee

Largeur totale	10410 mm (29' 7")
Hauteur totale	1675 mm (2' 10")
Poids	3320 kg (3,510 lb)

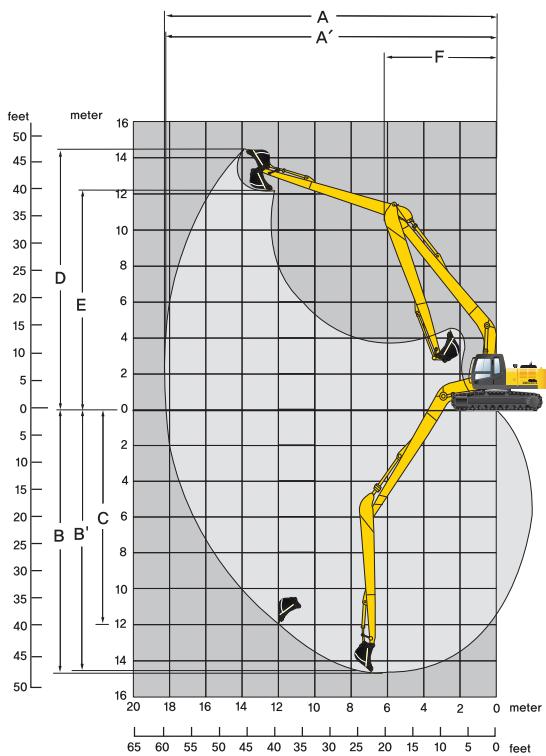

Rayon d'action - R290LC/LR-7A

mm (ft·in)

	Longueur de la flèche	※10200 (33' 6")
	Longueur du balancier	※7850 (25' 9")
A	Portée d'attaque max.	18510 (60' 9")
A'	Portée d'attaque max. au sol	18400 (60' 4")
B	Profondeur d'attaque	14820 (48' 7")
B'	Profondeur d'attaque (à 2,4 m de profondeur)	14690 (48' 2")
C	Profondeur d'attaque pour murs verticaux	12020 (39' 5")
D	Hauteur d'attaque max.	14500 (47' 7")
E	Hauteur de déversement max.	12910 (40' 0")
F	Rayon de pivotement	6250 (20' 6")

* Equipement standard

Capacités de levage

Capacités de levage - R290LC-7A

Charge avant

Charge latere ou 360^

• Flèche: 6,25 m (20' 6") • Balancier: 2,50 m (8' 2") • Godet: 1,27 m³ profile SAE • Patin: 600 mm (24") à triple nervure avec contrepoids de 5,2 tonnes (11,460 lb)

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		Capacité		Portée
7.5 m 25.0 ft	kg lb											*4880*10760	43309550	8.34(27.4)
6.0 m 20.0 ft	kg lb									*5470*12060	506011160	*5020*11070	35107740	9.19(30.2)
4.5 m 15.0 ft	kg lb					*8180*18030	*8180*18030	*6610*14570	*6610*14570	*5880*12960	490010800	507011180	30806790	9.69(31.2)
3.0 m 10.0 ft	kg lb					*10910*24050	1044023020	*7890*17390	670014770	*6530*14400	466010270	479010560	28706330	9.90(32.5)
1.5 m 5.0 ft	kg lb					*13040*28750	963021230	*9080*20020	627013820	*7190*15850	44309770	477010520	28406260	9.84(32.3)
Au niveau de sol	kg lb					*13950*30750	931020530	*9870*21760	600013230	718015830	42709410	500011020	29806570	9.51(31.2)
-1.5 m -5.0 ft	kg lb			*14370*31680	*14370*31680	*13930*30710	926020410	*10120*22310	590013010	711015670	42109280	561012370	33607410	8.87(29.1)
-3.0 m -10.0 ft	kg lb	*16270*35870	*16270*35870	*18700*41230	*18700*41230	*13110*28900	939020700	*9690*21360	595013120			*6310*13910	42109280	7.82(25.7)
-4.5 m -15.0 ft	kg lb			*15620*34440	*15620*34440	*11170*24630	972021430

• Flèche : 6,25 m (20' 6") • Balancier : 3,05 m (10' 0") • Godet : 1,27 m³ profile SAE • Patin : 600 mm (24") à triple nervure avec contrepoids de 5,2 tonnes (11,460 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

Capacité

Portée

7.5 m 25.0 ft

kg lb

*4460 *9830

3830 8440

8.94 (29.3)

6.0 m 20.0 ft

kg lb

*4910 *10820

*4910 *10820

*4600 *10140

3160 6970

9.74 (32.0)

4.5 m 15.0 ft

kg lb

*5960 *13140

*5960 *13140

*5390 *11880

4950 10910

4640 10230

2790 6150

10.20 (33.5)

3.0 m 10.0 ft

kg lb

*9910 *21850

*9910 *21850

*9820 *21650

*9820 *21650

*7280 *16050

6780 14950

*6090 *13430

4690 10340

*4140 *9130

3380 7450

4400 9700

2610 5750

10.40 (34.1)

1.5 m 5.0 ft

kg lb

*12250 *27010

9780 21560

*8590 *18940

6310 13910

*6830 *15060

4430 9770

*4900 *10800

3240 7140

4360 9610

2560 5640

10.35 (34.0)

Au niveau de sol

kg lb

*9590 *21140

*9590 *21140

*13580 *29940

9290 20480

*9550 *21050

5980 13180

7150 15760

4230 9330

*4310 *9500

3140 6920

4550 10030

2670 5890

10.04 (32.9)

-1.5 m -5.0 ft

kg lb

*10390 *22910

*10390 *22910

*13470 *29700

*13470 *29700

*13920 *30690

9140 20150

*10000 *22050

5820 12830

7030 15500

4130 9110

5020 11070

2970 6550

9.44 (31.0)

-3.0 m -10.0 ft

kg lb

*14060 *31000

*14060 *31000

*18180 *40080

*18180 *40080

*13440 *29630

9200 20280

*9830 *21670

5810 12810

7050 15540

4150 9150

*5980 *13180

3610 7960

8.48 (27.8)

-4.5 m -15.0 ft

kg lb

*18380 *40520

*18380 *40520

*17190 *37900

*17190 *37900

*11970 *26390

9450 20830

*8750 *19290

5990 13210

*5960 *13140

5120 11290

6.97 (22.9)

• Flèche : 6,25 m (20' 6") • Balancier : 3,75 m (12' 4") • Godet : 1,27 m³ profile SAE • Patin : 600 mm (24") à triple nervue avec contrepoids de 5,2 tonnes (11,460 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

Capacité

Portée

*3930*8660

33107300

9.67(31.7)

7.5 m25.0 ft

kglb

*4090*9020

27706110

10.40(34.1)

6.0 m20.0 ft

kglb

*4160*9170

*4160*9170

*2370*5220

*2370*5220

4.5 m15.0 ft

kglb

*4710*10380

*4710*10380

*3720*8200

35507830

41609170

24605420

10.83(35.5)

3.0 m10.0 ft

kglb

*13490*29740

*13490*29740

*8320*18340

*8320*18340

*6410*14130

*6410*14130

*5470*12060

*4760*10490

*4740*10450

34007500

39508710

23005070

11.02(36.2)

1.5 m5.0 ft

kglb

*9980*22000

*9980*22000

*11050*24360

10090*22240

*7850*17310

6420*14150

*6300*13890

4470*9850

*5440*11990

32407140

39208640

22604920

10.97(36.0)

Au niveau de sol

kglb

*6470*14260

*6470*14260

*10300*22710

*10300*22710

*12890*28420

9400*20720

*9020*19890

6010*13250

*7030*15500

4220*9300

530011680

31006830

40508930

23305140

10.68(35.0)

-1.5 m-5.0 ft

kglb

*9310*20530

*9310*20530

*12760*28130

*12760*28130

*13720*30250

9090*20340

*9730*21450

5770*12720

6970*15370

4070*8970

521011490

30206660

44109720

25605640

10.12(33.2)

-3.0 m-10.0 ft

kglb

*12290*27090

*12290*27090

*16240*35800

*16240*35800

*13690*30180

9040*19930

*9880*21780

5700*12570

6920*15260

40208860

514011330

30306680

9.25(30.3)

-4.5 m-15.0 ft

kglb

*15740*34700

*15740*34700

*18940*41760

*18940*41760

*12770*28150

9190*20260

*9310*20530

5780*12740

*5780*12740

40308880

7.92(26.0)

REMARQUES: 1. Les capacités de levage sont basées sur SAE J1097, ISO 10567

1. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de

versage, la machine se trouvant sur un sol terme a niveau ou 8% de la capacité totale.

1. Le point de charge est un crochet de levage situé à l'arrière du godet.

2. (*) indique la charge limitée par la capacité hydraulique.

3. Flèche : 6,25 m (20' 6") • Balancier : 3,05 m (10' 0") • Godet : 1,27 m³ profile SAE • Patin : 800 mm (32") à triple nervure avec contrepoids de 5,2 tonnes (11,460 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

Capacité

Portée

7.5m

kg

lb

*4460

4000

8.94

25.0ft

*9830

8820

(29.3)

6.0m

kg

lb

*4910

*4910

*4600

3310

9.74

20.0ft

*10820

*10820

*10140

7300

(32.0)

4.5m

kg

lb

*5960

*5960

*5390

5160

*4780

2930

10.20

15.0ft

*13140

*13140

*11880

11380

*10540

6460

(33.5)

3.0m

kg

lb

*9910

*9910

*9820

*9820

*7280

7050

*6090

4890

*4140

3540

4610

2740

10.40

10.0ft

*21850

*21850

*21650

*21650

*16050

15540

*13430

10780

*9130

7800

10160

6040

(34.1)

1.5m

kg

lb

*12250

10180

*8590

6580

*6830

4640

*4900

3410

4580

2700

10.35

5.0ft

*27010

22440

*18940

14510

*15060

10230

*10800

7520

10100

5950

(34.0)

Au niveau de sol

kg

lb

*9590

*9590

*13580

9700

*9550

6250

*7420

4440

*4310

3310

4770

2810

10.04

*21140

*21140

*29940

21380

*21050

13780

*16360

9790

*9500

7300

10520

6190

(32.9)

-1.5m

kg

*10390

*10390

*13470

*13470

*13920

9504

*10000

6090

7360

4330

5260

3120

9.44

-5.0ft

lb

*22910

*22910

*29700

*29700

*30690

21030

*22050

13430

16230

9550

11600

6880

(31.0)

-3.0m

kg

*14060

*14060

*18180

*18180

*13440

9600

*9830

6080

7380

4350

*5980

3780

8.48

-10.0ft

lb

*31000

*31000

*40080

*40080

*29630

21160

*21670

13400

16270

9590

*13180

8330

(27.8)

-4.5m

kg

*18380

*18380

*17190

*17190

*11970

9850

*8750

6260

*5960

5350

6.97

-15.0ft

lb

*40520

*40520

*37900

*37900

*26390

21720

*19290

13800

*13140

11790

(22.9)

Capacités de levage - R290NLC-7A

Charge avant

Charge latérale ou 360^

• Flèche: 6,25 m (20' 6") • Balancier: 2,10 m (6' 11") • Godet: 1,27 m³ profile SAE • Patin: 600 mm (24") à triple nervure avec contrepoids de 5,2 tonnes (11,460 lb)

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		Capacité		Portée
												m (ft)
7.5 m 25.0 ft	kg lb					*5760 *12700	*5760 *12700			*5290 *11660	4140 9130	8.01 (26.3)
6.0 m 20.0 ft	kg lb					*6090 *13430	*6090 *13430	*5900 *13010	4470 9850	*5380 *11860	3300 7280	8.90 (29.2)
4.5 m 15.0 ft	kg lb			*8940 *19710	*8940 *19710	*7040 *15520	6390 14090	*6210 *13690	4350 9590	5250 11570	2860 6310	9.42 (30.9)
3.0 m 10.0 ft	kg lb			*11660 *25710	9090 20040	*8270 *18230	5930 13070	*6800 *14990	4140 9130	4960 10930	2660 5860	9.64 (31.6)
1.5 m 5.0 ft	kg lb			*13520 *29810	8420 18560	*9370 *20660	5550 12240	7290 16070	3940 8690	4950 10910	2640 5820	9.58 (31.4)
Au niveau de sol	kg lb			*14060 *31000	8220 18120	*10020 *22090	5330 11750	7140 15740	3800 8380	5230 11530	2790 6150	9.23 (30.3)
-1.5 m -5.0 ft	kg lb	*13470 *29700	*13470 *29700	*13770 *30360	8240 18170	*10110 *22290	5270 11620	7110 15670	3780 8330	5930 13070	3210 7080	8.57 (28.1)
-3.0 m -10.0 ft	kg lb	*17570 *38740	*17570 38740	*12710 *28020	8410 18540	*9440 *20810	5370 11840			*6180 *13620	4130 9110	7.47 (24.5)
-4.5 m -15.0 ft	kg lb	*14150 *31200	*14150 *31200	*10330 *22770	8800 19400

• Flèche : 6,25 m (20' 6") • Balancier : 2,50 m (8' 2") • Godet : 1,27 m³ profile SAE • Patin : 600 mm (24") à triple nervure avec contrepoids de 5,2 tonnes (11,460 lb)

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		Capacité		Portée
														m (ft)
7.5 m 25.0 ft	kg lb											*4880*10760	39208640	8.34(27.4)
6.0 m 20.0 ft	kg lb									*5470*12060	458010100	*5020*11070	31606970	9.19(30.2)
4.5 m 15.0 ft	kg lb					*8180*18030	*8180*18030	*6610*14570	650014330	*5880*12960	44209740	504011110	27506060	9.69(31.8)
3.0 m 10.0 ft	kg lb					*10910*24050	933020570	*7890*17390	603013290	*6530*14400	41909240	476010490	25505620	9.90(32.5)
1.5 m 5.0 ft	kg lb					*13040*28750	855018850	*9080*20020	561012370	*7190*15850	39708750	474010450	25205560	9.84(32.3)
Au niveau de sol	kg lb					*13950*30750	824018170	*9870*21760	535011790	714015740	38108400	497010960	26405820	9.51(31.2)
-1.5 m -5.0 ft	kg lb			*14370*31680	*14370*31680	*13930*30710	819018060	1009022240	525011570	707015590	37408250	558012300	29906590	8.87(29.1)
-3.0 m -10.0 ft	kg lb	*16270*35870	*16270*35870	*18700*41230	*1704037570	*13110*28900	831018320	*9690*21360	530011680			*6310*13910	37708310	7.82(25.7)
-4.5 m -15.0 ft	kg lb			*15620*34440	*15620*34440	*11170*24630	863019030

REMARQUES: 1. Les capacities de levage sont basées sur SAE J1097, ISO 10567

1. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de

versage, la machine se trouvant sur un sol terme a niveau ou 8% de la capacité totale.

1. Le point de charge est un crochet de levage situé à l'arrière du godet.

2. (*) indique la charge limitée par la capacité hydraulique.

Capacités de levage

• Flèche: 6,25 m (20' 6") - Balancier: 3,05 m (10' 0") - Godet: 1,27 m³ profile SAE - Patin: 600 mm (24") à triple nervure avec contrepoids de 5,2 tonnes (11,460 lb)

Hauteur du point de charge m (ft)		Rayon de charge												A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		9.0 m (30.0 ft)		Capacité		Portée
7.5 m 25.0 ft	kg lb													*4460 *9830	3460 7630	8.94 (29.3)
6.0 m 20.0 ft	kg lb									*4910 *10820	4670 10300			*4600 *10140	2830 6240	9.74 (32.0)
4.5 m 15.0 ft	kg lb							*5960 *13140	*5960 *13140	*5390 *11880	4480 9880			4610 10160	2480 5470	10.20 (33.5)
3.0 m 10.0 ft	kg lb		*9910 *21850	*9910 *21850	*9820 *21650	9600 21160	*7280 *16050	6110 13470	*6090 *13430	4220 9300	*4140 *9130	3010 6640	4370 9630	2310 5090	10.40 (34.1)
1.5 m 5.0 ft	kg lb				*12250 *27010	8690 19160	*8590 *18940	5650 12460	*6830 *15060	3960 8730	*4900 *10800	2880 6350	4340 9570	2270 5000	10.35 (34.0)
Au niveau de sol	kg lb		*9590 *21140	*9590 *21140	*13580 *29940	8220 18120	*9550 *21050	5320 11730	7110 15670	3770 8310	*4310 *9500	2780 6150	4520 9960	2360 5200	10.04 (32.9)
-1.5 m -5.0 ft	kg lb	*10390 *22910	*10390 *22910	*13470 *29700	*13470 *29700	*13920 *30690	8080 17810	*10000 *22050	5170 11400	6990 15410	3660 8070			4990 11000	2630 5800	9.44 (31.0)
-3.0 m -10.0 ft	kg lb	*14060 *31000	*14060 *31000	*18180 *40080	*16660 36730	*13440 *29630	8130 17920	*9830 *21670	5160 11380	7010 15450	3680 8110			*5980 *13180	3220 7100	8.48 (27.8)
-4.5 m -15.0 ft	kg lb	*18380 *40520	*18380 *40520	*17190 *37900	*17140 37790	*11970 *26390	8370 18450	*8750 *19290	5330 11750					*5960 *13140	4600 10140	6.97 (22.9)

• Flèche: 6,25 m (20' 6") • Balancier: 3,75 m (12' 4") • Godet: 1,27 m³ profile SAE • Patin: 600 mm (24") à triple nervure avec contrepoids de 5,2 tonnes (11,460 lb)

Hauteur du point de charge m (ft)		Rayon de charge												A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		9.0 m (30.0 ft)		Capacité		Portée m (ft)
7.5 m 25.0 ft	kg lb													*3930 *8660	2980 6570	9.67 (31.7)
6.0 m 20.0 ft	kg lb									*4160 *9170	*4160 *9170	*2370 *5220	*2370 *5220	*4090 *9020	2470 5450	10.40 (34.1)
4.5 m 15.0 ft	kg lb									*4710 *10380	4560 10050	*3720 *8200	3180 7010	4140 9130	2180 4810	10.83 (35.5)
3.0 m 10.0 ft	kg lb			*13490 *29740	*13490 *29740	*8320 *18340	*8320 *18340	*6410 *14130	6280 13850	*5470 *12060	4280 9440	*4740 *10450	3030 6680	3930 8660	2020 4450	11.02 (36.2)
1.5 m 5.0 ft	kg lb			*9980 *22000	*9980 *22000	*11050 *24360	8990 19820	*7850 *17310	5760 12700	*6300 *13890	3990 8800	5420 11950	2870 6330	3890 8580	1980 4370	10.97 (36.0)
Au niveau de sol	kg lb	*6470 *14260	*6470 *14260	*10300 *22710	*10300 *22710	*12890 *28420	8320 18340	*9020 *19890	5360 11820	*7030 *15500	3750 8270	5270 11620	2740 6040	4030 8880	2040 4500	10.68 (35.0)
-1.5 m -5.0 ft	kg lb	*9310 *20530	*9310 *20530	*12760 *28130	*12760 *28130	*13720 *30250	8020 17680	*9730 *21450	5120 11290	6930 15280	3600 7940	5180 11420	2660 5860	4380 9660	2250 4960	10.12 (33.2)
-3.0 m -10.0 ft	kg lb	*12290 *27090	*12290 *27090	*16240 *35800	*16240 *35800	*13690 *30180	7970 17570	*9880 *21780	5050 11130	6880 15170	3550 7830			5110 11270	2680 5910	9.25 (30.3)
-4.5 m -15.0 ft	kg lb	*15740 *34700	*15740 *34700	*18940 *41760	*18940 *41760	*12770 *28150	8120 17900	*9310 *20530	5120 11290					*5780 *12740	3590 7910	7.92 (26.0)

Capacités de levage - R290LC-7A Chàssis haut

Charge avant

Charge latérale ou 360^

• Flèche: 6,25 m (20' 6") • Balancier: 2,50 m (8' 2") • Godet: 1,27 m³ profile SAE • Patin: 600 mm (24") à triple nervue avec contrepoids de 5,2 tonnes (11,460 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée

7.5 m 25.0 ft

kg lb

*4910*10820

*4910*10820

8.52 (28.0)

6.0 m 20.0 ft

kg lb

*5770*12720

*5770*12720

*5520*12170

*5520*12170

*5060*11160

41209080

9.30 (30.5)

4.5 m 15.0 ft

kg lb

*8660*19090

*8660*19090

*6830*15060

*6830*15060

*5990*13210

5790*12760

*5240*11550

36908140

9.75 (32.0)

3.0 m 10.0 ft

kg lb

*11380*25090

*11380*25090

*8130*17920

7900*17420

*6650*14660

5550*12240

533011750

35007720

9.91 (32.5)

1.5 m 5.0 ft

kg lb

*13300*29320

*11560*25490

*9260*20410

7490*16510

*7300*16090

533011750

535011790

35007720

9.80 (32.2)

Au niveau de sol

kg lb

*9530*21010

*9530*21010

*14010*30890

*11290*24890

*9960*21960

7240*15960

*7730*17040

518011420

568012520

37108180

9.42 (30.9)

-1.5 m -5.0 ft

kg lb

*12300*27120

*12300*27120

*15460*34080

*15460*34080

*13840*30510

*11280*24870

*10100*22270

7170*15810

*7780*17150

514011330

*6210*13690

42309330

8.71 (28.6)

-3.0 m -10.0 ft

kg lb

*17240*38010

*17240*38010

*18270*40280

*18270*40280

*12870*28370

*11450*25240

*9510*20970

7250*15980

*6300*13890

538011860

7.58 (24.9)

-4.5 m -15.0 ft

kg lb

*14820*32670

*14820*32670

*10610*23390

*10610*23390

REMARQUES: 1. Les capacités de levage sont basées sur SAE J1097, ISO 10567

1. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de

versage, la machine se trouvant sur un sol terme a niveau ou 8% de la capacité totale.

1. Le point de charge est un crochet de levage situé à l'arrière du godet.

2. (*) indique la charge limitée par la capacité hydraulique.

3. Flèche : 6,25 m (20' 6") • Balancier : 3,05 m (10' 0") • Godet : 1,27 m³ profile SAE • Patin : 600 mm (24") à triple nervure avec contrepoids de 5,2 tonnes (11,460 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

Capacité

Portée

7.5 m 25.0 ft

kg lb

*3300 *7280

*3300 *7280

*4480 *9880

4400 9700

9.12 (29.9)

6.0 m 20.0 ft

kg lb

*4980 *10980

*4980 *10980

*4630 *10210

3730 8220

9.84 (32.3)

4.5 m 15.0 ft

kg lb

*6180 *13620

*6180 *13620

*5510 *12150

*5510 *12150

*4820 *10630

3370 7430

10.26 (33.7)

3.0 m 10.0 ft

kg lb

*10320 *22750

*10320 *22750

*7530 *16600

*7530 *16600

*6230 *13730

5580 12300

*2910 *6420

*2910 *6420

4900 10800

3200 7050

10.41 (34.2)

1.5 m 5.0 ft

kg lb

*6850 *15100

*6850 *15100

*12580 *27730

11680 25750

*8790 *19380

7520 16580

*6950 *15320

5320 11730

*4340 *9570

4080 8990

4910 10820

3190 7030

10.31 (33.8)

Au niveau de sol

kg lb

*10250 *22600

*10250 *22600

*13710 *30230

11260 24820

*9670 *21320

7210 15900

*7500 *16530

5140 11330

*4920 *10850

3950 8710

5160 11380

3350 7390

9.95 (32.6)

-1.5 m -5.0 ft

kg lb

*11020 *24290

*11020 *24290

*14240 *31390

*14240 *31390

*13900 *30640

11150 24580

*10020 *22090

7080 15610

*7720 *17020

5050 11130

5760 12700

3760 8290

9.29 (30.5)

-3.0 m -10.0 ft

kg lb

*14780 *32580

*14780 *32580

*19180 *42280

*19180 *42280

*13260 *29230

11240 24780

*9720 *21430

7100 15650

*7360 *16230

5100 11240

*6010 *13250

4610 10160

8.25 (27.1)

-4.5 m -15.0 ft

kg lb

*19280 *42510

*19280 *42510

*16520 *36420

*16520 *36420

*11550 *25460

11540 25440

*8370 *18450

7320 16140

• Flèche : 6,25 m (20' 6") • Balancier : 3,75 m (12' 4") • Godet : 1,27 m³ profile SAE • Patin : 600 mm (24") à triple nervure avec contrepoids de 5,2 tonnes (11,460 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

Capacité

Portée

7.5 m 25.0 ft

kg lb

*3960 *8730

3850 8490

9.83 (32.3)

6.0 m 20.0 ft

kg lb

*4240 *9350

*4240 *9350

*2680 *5910

*2680 *5910

*4120 *9080

3310 7300

10.50 (34.4)

4.5 m 15.0 ft

kg lb

*4830 *10650

*4830 *10650

*3910 *8620

*3910 *8620

*4310 *9500

3000 6610

10.89 (35.7)

3.0 m 10.0 ft

kg lb

*14870 *32780

*14870 *32780

*8850 *19510

*8850 *19510

*6680 *14730

*6680 *14730

*5620 *12390

*5620 *12390

*4930 *10870

4100 9040

4420 9740

2850 6280

11.03 (36.2)

1.5 m 5.0 ft

kg lb

*9690 *21360

*9690 *21360

*11460 *25260

*11460 *25260

*8090 *17840

*6200 *16800

*6450 *14220

*5350 *11790

*5530 *12190

3940 8690

4420 9740

2830 6240

10.93 (35.9)

Au niveau de sol

kg lb

*6990 *15410

*6990 *15410

*10660 *23500

*10660 *23500

*13120 *28920

*11340 *25000

*9190 *20260

*7230 *15940

*7130 *15720

*5120 *11290

*5910 *13030

*3810 8400

4610 10160

2950 6500

10.60 (34.8)

-1.5 m 5.0 ft

kg lb

*9830 *21670

*9830 *21670

*13320 *29370

*13320 *29370

*13780 *30380

*11080 *24430

*9800 *21610

*7020 *15480

*7550 *16640

*4980 *10980

*4790 *10560

3740 8250

5060 11160

3260 7190

9.99 (32.8)

-3.0 m -10.0 ft

kg lb

*12870 *28370

*12870 *28370

*16990 *37460

*16990 *37460

*13590 *29960

*11060 *24380

*9840 *21690

*6970 *15370

*7530 *16600

*4950 *10910

*5610 *12370

3880 8550

9.04 (29.7)

-4.5 m -15.0 ft

kg lb

*16450 *36270

*16450 *36270

*18430 *40630

*18430 *40630

*12480 *27510

*11250 *24800

*9100 *20060

*7080 *15610

*5790 *12760

5250 11570

7.61 (25.0)

• Flèche : 6,25 m (20' 6") • Balancier : 3,05 m (10' 0") • Godet : 1,27 m³ profile SAE • Patin : 800mm (32") à triple nervure avec contrepoids de 5,2 tonnes (11,460 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

Capacité

Portée

7.5m

kg

*3320

*3320

*4480

*4480

9.12

25.0ft

lb

*7320

*7320

*9880

*9880

*9880

(29.9)

6.0m

kg

*4980

*4980

*4640

4170

9.85

20.0ft

lb

*10980

*10980

*10230

9190

(32.3)

4.5m

kg

*6190

*6190

*5510

*5510

*2920

*2920

*4820

3790

10.26

15.0ft

lb

*13650

*13650

*12150

*12150

*6440

*6440

*10630

8360

(33.7)

3.0m

kg

*10340

*10340

*7540

*7540

*6230

6210

*4340

*4340

*5040

3610

10.41

10.0ft

lb

*22800

*22800

*16620

*16620

*13730

13690

*9570

*9570

*11110

7960

(34.2)

1.5m

kg

*6870

*6870

*12590

*12590

*8800

8380

*6960

5950

*4920

*4450

*5280

3610

10.31

5.0ft

lb

*15150

*15150

*27760

*27760

*19400

18470

*15340

13120

*10850

*9810

*11640

7960

(33.8)

Au niveau de sol

kg

*10280

*10280

*13720

12620

*9670

8070

*7510

5760

*5540

3790

9.95

lb

*22660

*22660

*30250

27820

*21320

17790

*16560

12700

*12210

8360

(32.6)

-1.5m

kg

*11050

*11050

*14280

*14280

*13890

12510

*10020

7940

*7720

5680

*5810

4230

9.29

-5.0ft

lb

*24360

*24360

*31480

*31480

*30620

27580

*22090

17500

*17020

12520

*12810

9330

(30.5)

-3.0m

kg

*14810

*14810

*19220

*19220

*13250

12600

*9720

7960

*7350

5720

*6010

5170

8.24

-10.0ft

lb

*32650

*32650

*42370

*42370

*29210

27780

*21430

17550

*16200

12610

*13250

11400

(27.0)

-4.5m

kg

*19310

*19310

*16500

*16500

*11530

*11530

*8350

8190

-15.0ft

lb

*42570

*42570

*36380

*36380

*25420

*25420

*18410

18060

REMARQUES: 1. Les capacités de levage sont basées sur SAE J1097, ISO 10567

1. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de

versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité

hydraulique totale.

1. Le point de charge est un crochet de levage situé à l'arrière du godet.

2. (*) indique la charge limitée par la capacité hydraulique.

Capacités de levage

Capacités de levage - R290LC/LR-7A

Charge avant

Charge latere ou 360^

• Flèche : 10,2 m (33' 6") • Balancier : 7,85 m (25' 9") • Godet : 0,51 m³ profile SAE • Patin : 800 mm (31,5") à triple nervure avec contrepoids de 6,2 tonnes (13,670 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

3.0 m (10.0 ft)

6.0 m (20.0 ft)

9.0 m (30.0 ft)

12.0 m (40.0 ft)

15.0 m (50.0 ft)

Capacité

Portée

12.0m 40.0ft

kg lb

*1680 *3700

*1680 *3700

15.27 (50.1)

9.0m 30.0ft

kg lb

*1420 *3130

*1420 *3130

*1750 *3860

1480 3260

16.89 (55.4)

6.0m 20.0ft

kg lb

*1890 *4170

1870 4120

*1860 *4100

1200 2650

17.83 (58.5)

3.0m 10.0ft

kg lb

*3070 *6770

*3070 *6770

*2460 *5420

*2460 *5420

*2150 *4740

1690 3730

1990 4390

1050 2310

18.20 (59.7)

Au niveau de sol

kg lb

*3780 *8330

*3780 *8330

*6900 *15210

6380 14070

*4120 *9080

*3650 *8050

*3010 *6640

*2460 5090

*1500 *5420

*4280 3310

1940 4280

1000 2200

18.04 (59.2)

-3.0m -10.0ft

kg lb

*5080 *11200

*5080 *11200

*8210 *18100

5540 12210

*4920 *10850

3150 6940

*3480 *7670

2030 4480

2540 5600

1360 3000

2030 4480

1040 2290

17.33 (56.9)

-6.0m -20.0ft

kg lb

*6810 *15010

*6810 *15010

*8560 *18870

5370 11840

5280 11640

2950 6500

3470 7650

1900 4190

2490 5490

1320 2910

2320 5110

1230 2710

15.99 (52.5)

-9.0m -30.0ft

kg lb

*8960 *19750

*8960 *19750

*8130 *17920

5570 12280

*5210 *11490

3000 6610

3520 7760

1950 4300

*2900 *6390

1670 3680

13.83 (45.4)

-12.0m -40.0ft

kg lb

*11900 *26230

*11900 *26230

*6630 *14620

6100 13450

*4260 *9390

3330 7340

REMARQUES: 1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de
versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité
hydraulique totale.

1. Le point de charge est un crochet de levage situé à l'arrière du godet.

2. (*) indique la charge limite par la capacitie hydraulique.

Remarques

Robex 290LC-7A

Equipment standard

Cabine de taille standard ISO

• Cabine tous temps en acier avec visibilité panoramaque
• Fenêtes en verre de sécurité
• Essue-glace relevable
• Pare-brise coulissant pliant
• Fenetre laterale coulissante
• Porte verrouillable
• Boîte chaude et froide
• Boîte pour des accessoires et dendrier

Système de Computer Aided Power Optimization (CAPO - Optimisation de Puisance Assistée par Ordinateur)

• 2 modes de puissance, 3 mode de travail, 2 modes d'utilisateurs
  Système de déciération automatique et de déciération à simple contact
• Système de préchauffage automatique
• Système de prévention de surchauffe automatique

Pare-soileil à l'intérieur de la cabine

Conditionnement d'air (5000 kcal/h; 20000 BTU/h)

FATC (Full Automatic Temperature Control, Commande de température automatique complète)

Pupitre de contrôle centrale

• Affichage LCD
  Nombres de tours du moteur
  Horloge et codes de erreurs
• Compteurs
  Jauge de carburant
  Jauge de température du liquide de
  refroidissement moteur
  Jauge de température de l'huile hydraulique
  Temoins
  Niveau du liquide de refroidissement du moteur et du carburant

UPC
Pression de I'huile moteur
Température du liquide de refroidissement
du moteur
Température de l'huile hydraulique
Charge de la batterie
Bouchage du filtré à air
- Indicateurs
Puisssance max.
Prechauffement et chauffement du moteur
Déceleration à simple contact

Ecran de radiateur amovible pour le nettoyage

Verrouillage porte et serrures, une seule clé

Deux retroviseurs extérieurs

Siège à suspension régliable avec ceinture de sécurité

Joystick coulissant, opéré par le pilote

Système diagnostique automatique

Réservoir amovible

Séparateur d'eau, conduit de carburant

Système de soutien de la flèche

Système de soutien du balancier

Vanne de verrouillage de sécurité pour le verin

de la flèche disposifit d'avertissement de surcharge

Flèche en une piece (6,25 m; 20' 6")

Balancier (3,05 m; 10' 0")

Patins de chenille (600 mm; 23,6")

Rail de guidage des chenilles

Radio AM/FM et lecteur CD

- Télecommando radio

Télécommando radio

Système d'inclination du boîte console (gauche)

Trois faux de travail avant

Signal sonorelectrique

Batteries (2 x 12 V x 160 AH)

Interrupteur principal de la batterie

Aide de démarrage (chauffage de grille d'air),

temps froid

Dégivrage et chauffage

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet (benne prenese, etc.)

Pompe filtré à carburant (35 ℃/min; 9.5 USgpm)

L'équipment standard et optionnel peut varier. Consultez votre distributeur Hyundai pour de plus amples informations. L'engin illustré peut varier suivant les normes internationales. Toutes les mesures américaines sont arrondies à la livre ou au pouce le plus proche.

HYUNDAI

Equipement en option

Dégivrage et chauffage (7500 kcal/h; 30000 BTU/h) Gyrophare

Vanne de verrouillage de sécurité pour le verin

du balancier

Attache rapide

Accumulateur, abaisissement de l'équipment de travail

Alimentation 12 Volt (convertisseur DC-DC)

Transducteur electr.

Alarmde translation

Divers balancier en option

Balancier super court (2,10 m; 6' 11")
Balancier court (2,50 m; 8' 2")
Balancier long (3,75 m; 12' 4")

Divers godets en option (profile SAE)

Godet standard (1,27m^3;1.66yd^3)
Godet 10.79 m3; 1.03 yd3
Godet 1,03 m; 1.35 yd
- Godet applications légères (1,50 m³; 1.96 yd³)
- Godet applications légères (1,73 m³; 2.26 yd³)
Godet applications légères (1,85 m³; 2.42 yd³)
- Godet pour travaux lourds (1,07 m³; 1.40 yd³)
- Godet pour travaux lourds (1,15m^3;1.50yd^3)
Godet pour travaux lourds (1,27 m³; 1.66 yd³)
Godet pour travaux lourds(1,46 m³; 1.91 yd³)
Godet pour rochers (1,16 m³; 1.52 yd³)
Godet pour rochers (1,49 m³; 1.95 yd³)

Illumination de la cabine

Cabine FOPS/FOG(ISO/DIS 10262)

Toit de cabine - type transparent

Patins de chenille

• Patins à triple nervure (700 mm; 28")
• Patins à triple nervure (800 mm; 32")
• Patins à triple nervure (900 mm; 36")

Protection inférieure du chassin

Système de préchauffage

Trousse à outils

Combinaison de travail pour l'opérateur

Kit tropical

• Indice d'entrainement du ventilateur (1.1:1)
• Couvercle latorial (G/D) à persiennes

Siege

• Siège à suspension pneumatique régliable
• Siège chauffant à suspension mécanique
• Siège chauffant régable à suspension

pneumatique
