R250LC-9 - Excavatrice HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Excavatrice sur chenilles
Marque	HYUNDAI
Modèle	R250LC-9
Moteur	Cummins QSB6.7, 6 cylindres, 195 CV (146 kW) à 1900 tr/min
Poids en ordre de marche	25 200 kg (patins 600 mm triple nervure)
Longueur hors tout	10 050 mm (flèche 5,85 m, balancier 2,1 m)
Largeur hors tout	3 180 mm (patins 600 mm)
Hauteur cabine	2 990 mm
Capacité réservoir carburant	400 L
Capacité circuit hydraulique (réservoir inclus)	285 L
Capacité d'huile moteur	24 L
Système hydraulique	Pompe à pistons axiaux 2 x 222 L/min, pression de travail 350 kgf/cm²
Force d'excavation du godet (SAE)	154 kN (167,2 kN avec boost)
Force d'excavation du balancier (SAE, balancier 2,1 m)	134,4 kN (145,9 kN avec boost)
Vitesse de translation max	5,3 km/h (haute)
Vitesse de rotation	12 tr/min
Système de commande	CAPO (Computer Aided Power Optimization) avec 3 modes de puissance, décélération automatique
Cabine	Climatisation, visibilité panoramique, pare-soleil, siège réglable, lecteur CD/MP3, téléphone mains libres
Sécurité	Clapets anti-retour flèche et balancier, frein de rotation, alarme de translation, interrupteur principal
Entretien	Graissage centralisé, filtres longue durée (hydraulique 1000 h, carburant 500 h), accès facilité
Accessoires standards	Godet 1,08 m³, flèche 5,85 m, balancier 2,1 m
Alimentation électrique	Batteries 2 x 12V 100 Ah, alternateur 24V 50 A
Informations générales	Homologation moteur Tier 3, châssis renforcé, structure tubulaire

FOIRE AUX QUESTIONS - R250LC-9 HYUNDAI

Comment démarrer l'excavatrice R250LC-9 par temps froid ?

Utilisez le système de préchauffage automatique. Tournez la clé en position 'ON', attendez que le témoin de préchauffage s'éteigne, puis démarrez. En conditions extrêmes, le système de réchauffement du liquide de refroidissement (option) peut être utilisé.

Quelle est la procédure d'entretien du filtre à air ?

Le filtre à air est facile d'accès. Remplacez-le tous les 500 heures ou selon l'indicateur de colmatage. Nettoyez le préfiltre quotidiennement. Utilisez des filtres HYUNDAI d'origine pour garantir les performances.

Comment utiliser le système CAPO pour économiser du carburant ?

Sélectionnez le mode E (Economique) pour les travaux légers. Activez la décélération automatique : en position neutre plus de 4 secondes, le régime passe à 1000 tr/min, puis au ralenti après 60 secondes. Utilisez le mode utilisateur pour mémoriser vos préférences.

Quels sont les intervalles de remplacement des filtres hydrauliques ?

Le filtre de vidange hydraulique se remplace toutes les 1000 heures. Les filtres en fibre de verre ont une durée de vie prolongée (250 h à 1000 h). L'huile hydraulique peut être changée entre 2000 et 5000 heures selon l'utilisation.

Comment régler les chenilles ?

Utilisez les tendeurs à graisse standard avec ressorts amortisseurs. Pour ajuster la tension, injectez ou retirez de la graisse via le graisseur. Vérifiez que les chenilles ne sont ni trop tendues ni trop lâches.

Que faire en cas de surchauffe moteur ?

Arrêtez immédiatement la machine en zone sécurisée. Vérifiez le niveau de liquide de refroidissement, nettoyez le radiateur et le refroidisseur. Le système de prévention de la surchauffe ajuste automatiquement le régime pour protéger le moteur.

Comment activer le système d'augmentation de puissance ?

Appuyez sur le bouton d'augmentation de puissance. En mode pleine puissance, la force d'excavation augmente automatiquement de 10% en cas de besoin. En mode standard/économique, activez-le manuellement pour un boost de puissance temporaire.

Quelles sont les consignes de sécurité pour le levage ?

Utilisez le crochet de levage à l'arrière du godet. Respectez les capacités de levage indiquées dans le tableau (75% de la charge de versage). Assurez-vous que la machine est sur sol ferme et de niveau. Activez les clapets anti-retour.

Comment nettoyer la cabine et les vitres ?

Utilisez un chiffon doux non abrasif et un nettoyant pour vitres. Évitez les produits chimiques agressifs. Nettoyez régulièrement le pare-soleil coulissant et le toit vitré. Vérifiez que les fenêtres de secours ne sont pas obstruées.

Où trouver les numéros de série de la machine ?

Le numéro de série de la machine est gravé sur la plaque signalétique fixée sur la structure supérieure, côté gauche. Le numéro de série du moteur se trouve sur le bloc moteur. Notez ces numéros pour les commandes de pièces détachées.

MODE D'EMPLOI R250LC-9 HYUNDAI

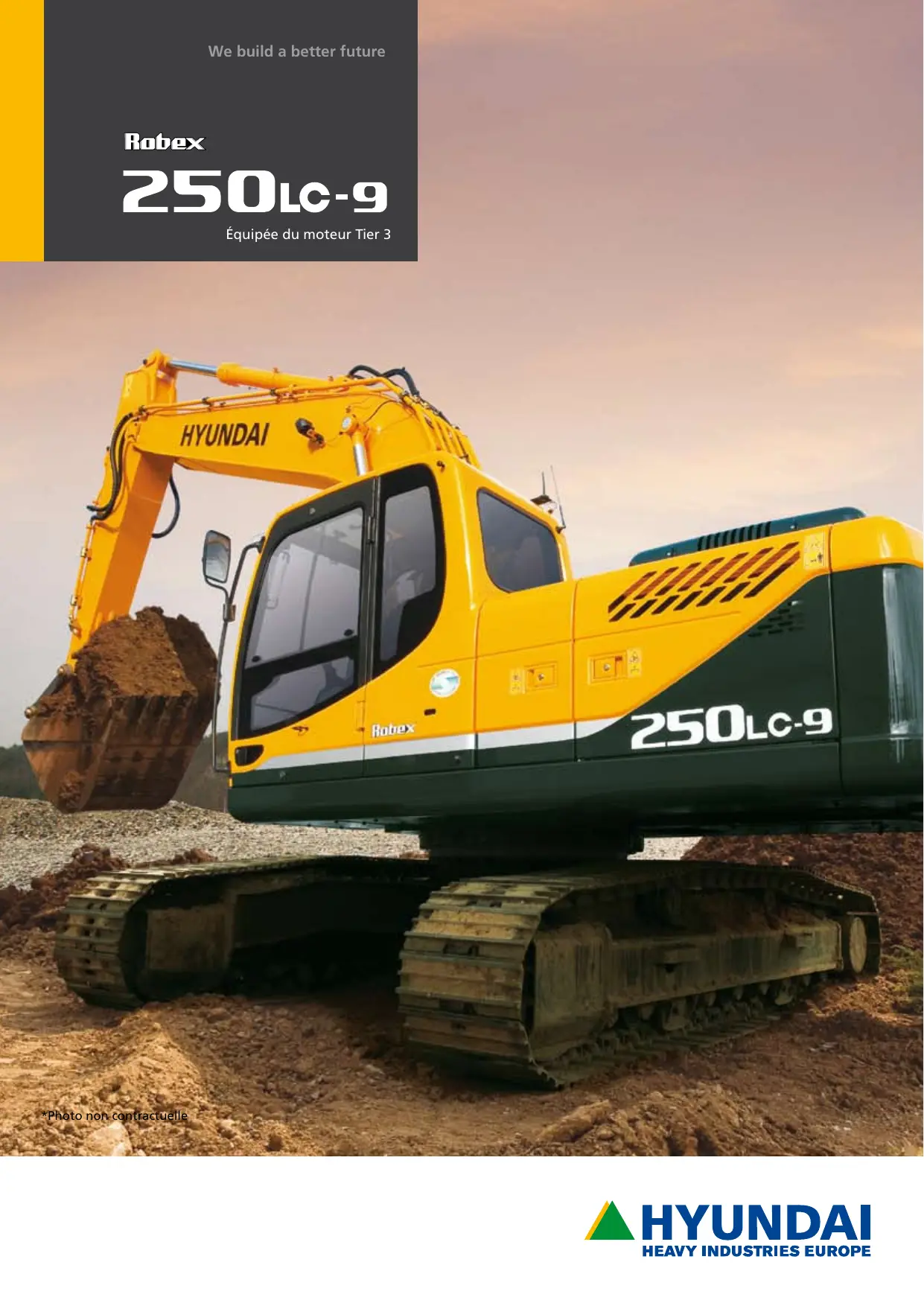

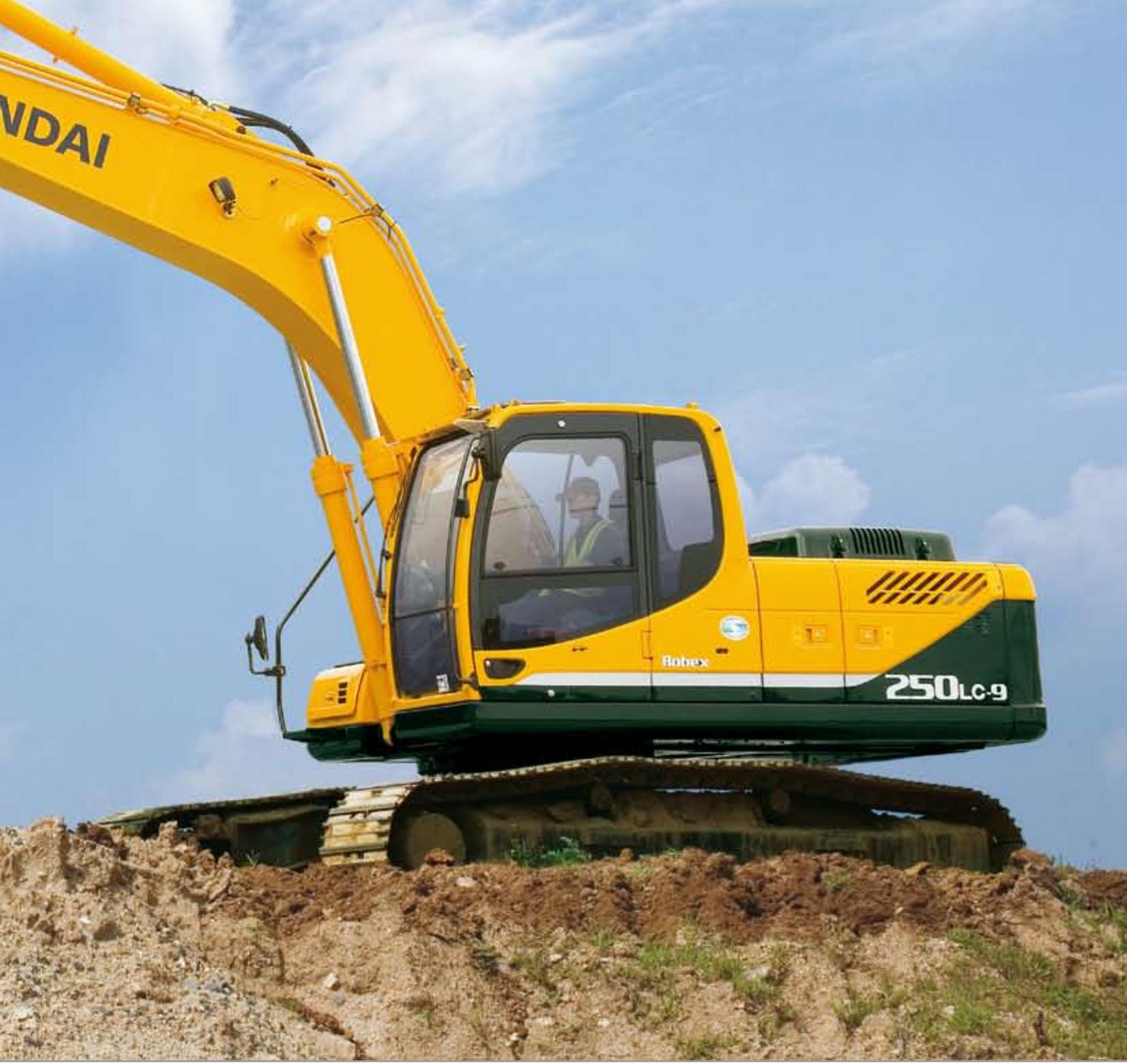

Équipe du moteur Tier 3

Conçu pour une puissance, des performances et une fiabilité maximales.

Hyundai Heavy Industries ouvre une nouvelle ère en matière de machines de construction.

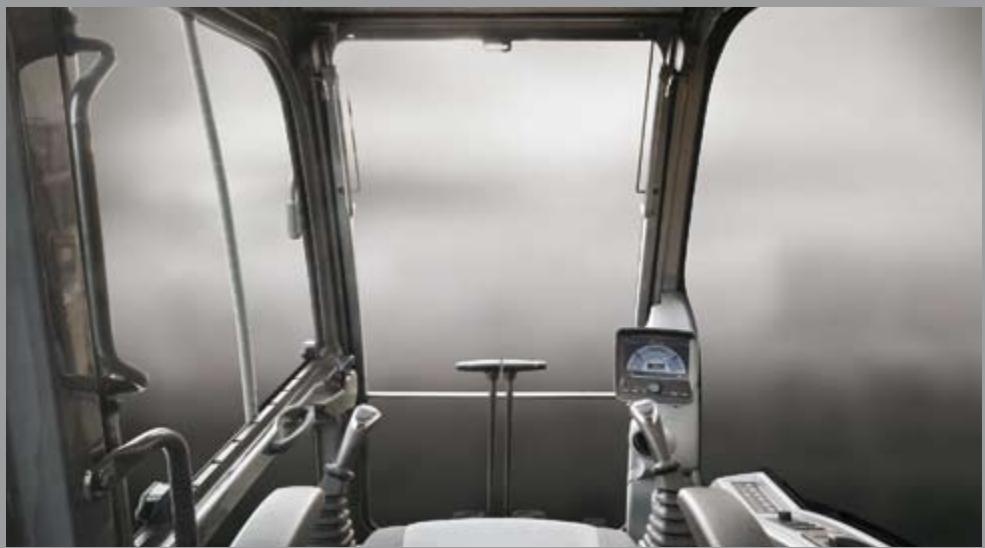

Conception de la cabine

La cabine entièrement redessinée assure dans un fonctionnement peu bruyant, une visibilité encore plus accrue et un environnement de travail confortable pour l'opérateur.

Joysticks ergonomiques

Les nouveaux Joysticks, équipés de nutateurs, offrent un contrôle précis.

Cabine spacieuse assurant une excellente visibilité

La cabine spacieuse a été conçue dans un souci d'ergonomie, pour réduire les niveaux de bruit et offrir encore une meilleure visibilité. Le pare-brise panoramique, combiné aux vastes vitres arrière et latérales, garantit une excellente visibilité dans toutes les directions.

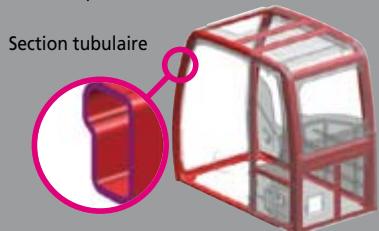

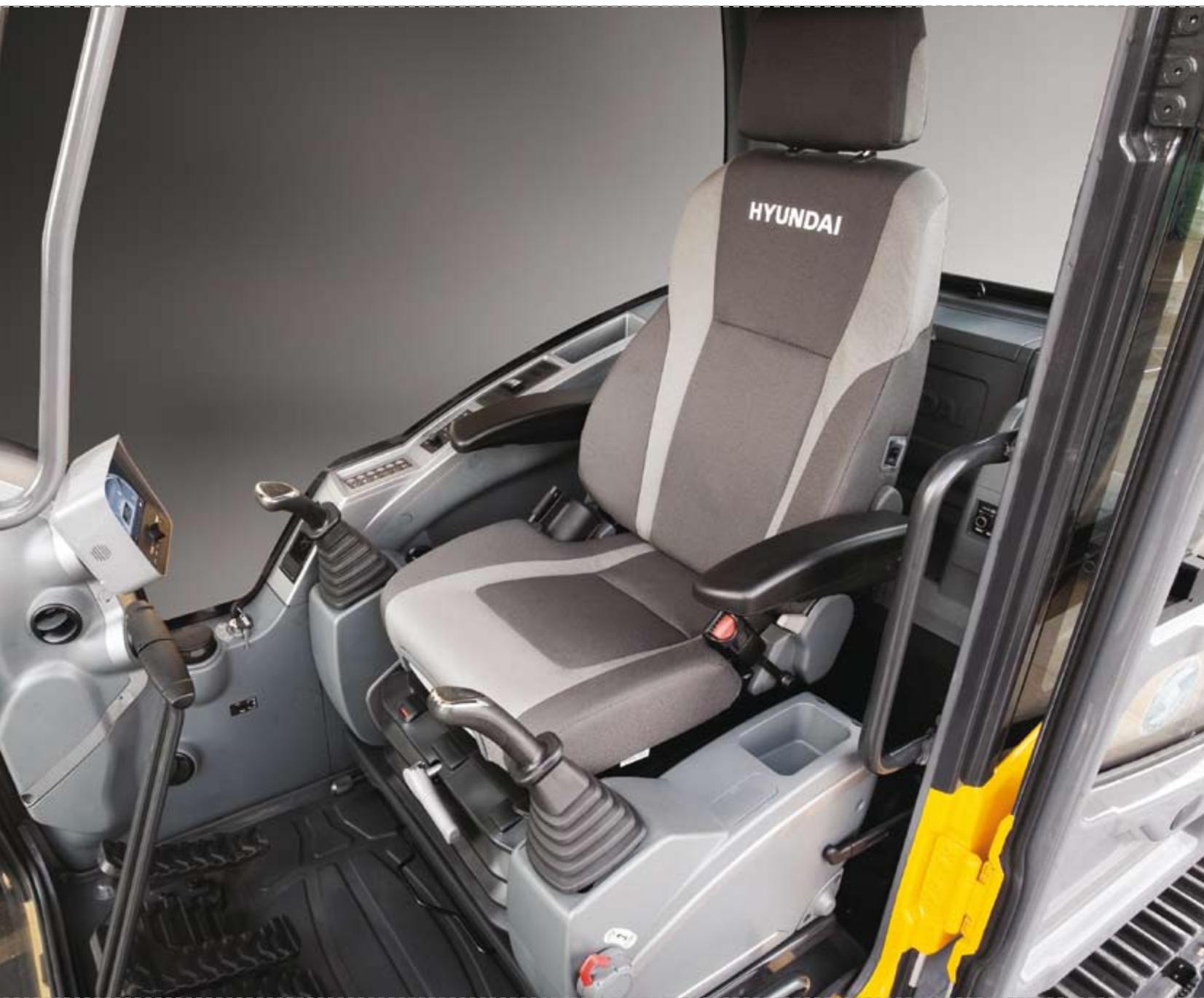

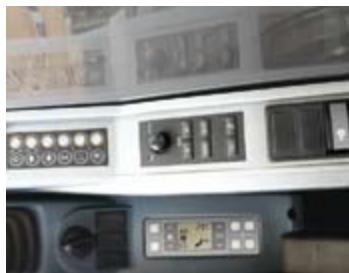

Structure renforcée

La structure tubulaire de la cabine a été renforcée pour assurer une sécurité optimale.

1 Téléphone mains libres avec chargeur USB 2 Porte-gobelet et cendrier 3 Lecteur MP3/CD avec télécommande 4 Siège chauffant (disponible en option) 5 Compartiment de rangement 6 Espace de rangement supplémentaire

Tableau de commande centralisé

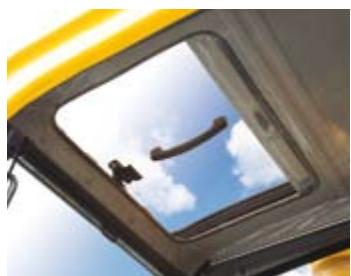

Toit vitré avec pare-soleil coulissant

Siège opérateur réglable

Sortie de secours par la vitre arrière

*Photo non contractuelle

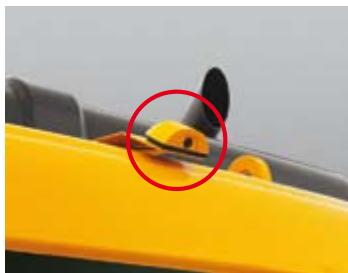

Dispositif de verrouillage des fenêtres

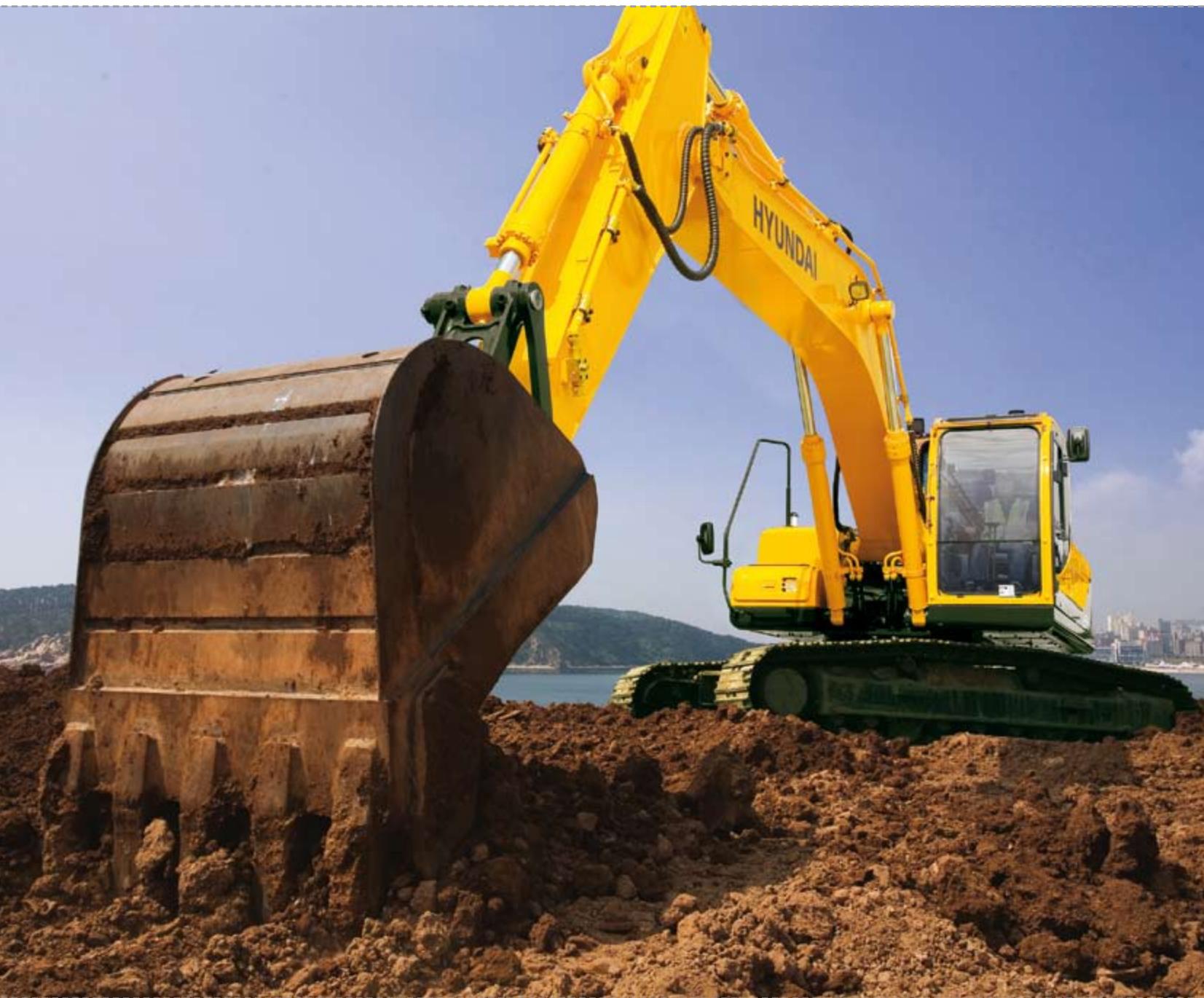

Performances & caractéristiques de sécurité

Repoussez les limites grâce aux engins de la Robex série 9.

*Photo non contractuelle

Caméra de recul (disponible en option)

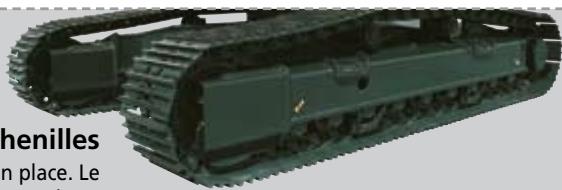

Guides de chenilles et tension de chenilles

Les guides robustes maintiennent les chenilles en place. Le réglage des chenilles se fait aisément grâce aux tendeurs standard à graisse et aux ressorts amortisseurs.

La définition du progrès

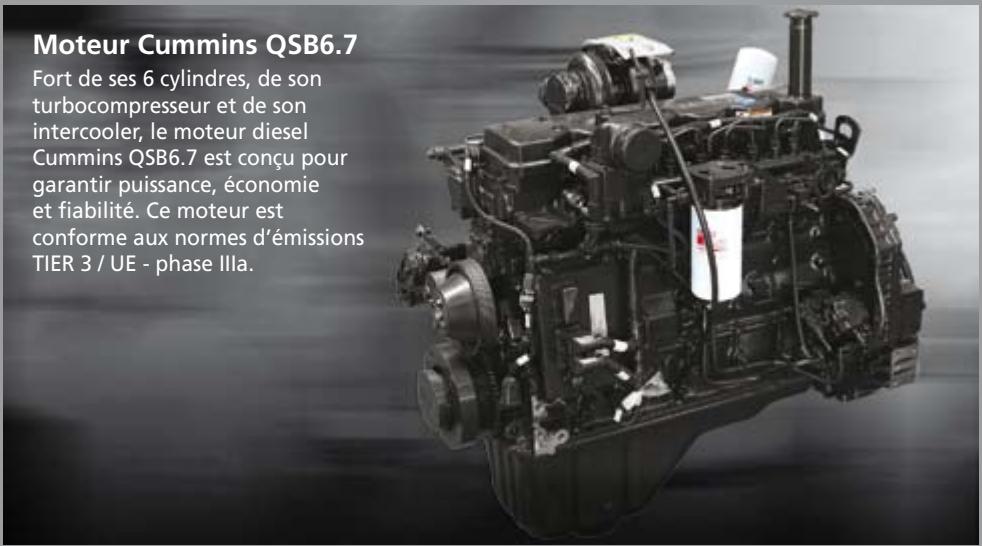

Le moteur 6,7 litres Série B Système Quantum allie des commandes électroniques complètes à des performances d'une grande fiabilité.

Pour permettre le contrôle de ces engins de grande puissance, ses circuits électroniques ont été développés pour les environnements les plus durs, y compris en milieu poussiéreux et pour d'autres applications exigeantes, de manière à satisfaire aux réglementations édictées au niveau mondial pour les rejets d'émissions.

Grâce à son système de 24 soupapes, d'injection et son flux d'air amélioré, le moteur QSB6.7 permet de générer une plus grande puissance, d'obtenir un meilleur régime transitoire et de réduire la consommation.

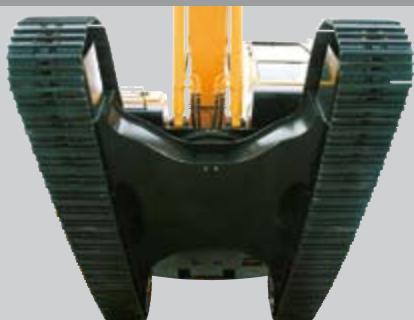

Chassis inférieur stable et solide

Le châssis renforcé de forme tubulaire est entièrement soudé à l'aide de pièces d'acier caractérisées par une excellente résistance et une faible tension. Le châssis central en X est intégralement soudé pour une solidité et une durabilité maximales.

1 Godet et articulation de godet renforcé. L'articulation de godet scelle permet de réduire l'usure des axes et des bagues. 2 Commande de régime du moteur de type molette. 3 Bouton d'augmentation de puissance.

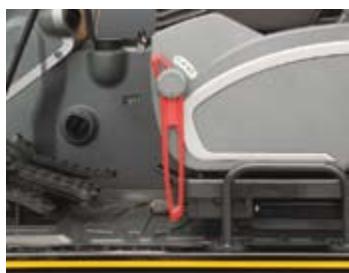

Lever de sécurité

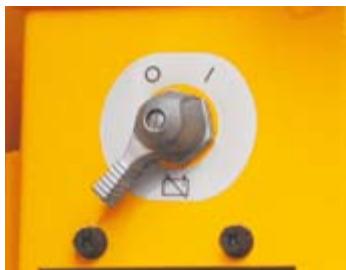

Commutateur principal

Système anti-redémarrage

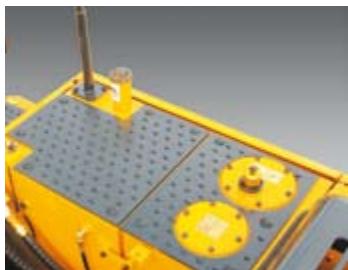

Structure supérieure à plaques antidérapantes

Système hydraulique unique

Commande puissante et précise, dotée d'une conception de haute technologie

Système CAPO avancé

Le système de pointe CAPO (optimisation de puissance assistée par ordinateur) ajuste la puissance du moteur et de la pompe pour la maintenir à un niveau optimal. Les multiples choix de modes sont conçus pour diverses charges de travail et pour maintenir les valeurs prestations tout en réduisant la consommation de carburant.

Le dispositif de décélération automatique et l'augmentation de puissance font également partie des caractéristiques du système.

L'écran LCD affiche le régime moteur, la température du liquide de refroidissement et de l'huile hydraulique ainsi que les codes d'erreur grâce à son système d'autodiagnostic.

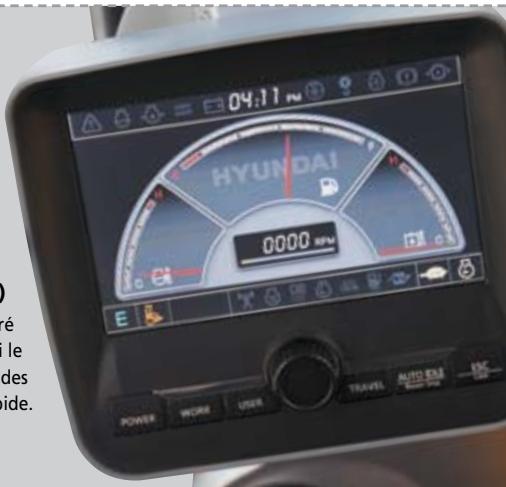

Écran LCD d'environ 18 cm

L'écran LCD peut être configuré selon vos préférences, facilitant ainsi le contrôle de tous les systèmes via des indicateurs à lecture rapide.

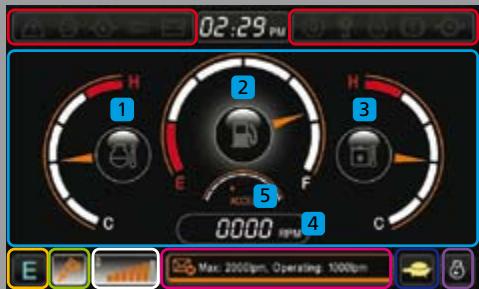

Écran LCD multifonction couleurs

Témoins d'avertissement 1 Jauge de température du liquide de refroidissement du moteur 2 Jauge de niveau de carburant 3 Jauge de température de l'huile hydraulique 4 Affichage du régime moteur/compteur kilométrique 5 Jauge du cadran d'accélération

Mode puissance (P/S/E) Mode travail (Excavatrice/Marteau/broyeur ou pince à béton) Mode accessoires Information supplémentaire Mode circulation Mode décélération automatique

1 Commutateur de commande 2 Réglage des paramètres de débit en mode accessoires : Marteau/broyeur ou pince à béton 3 Mode utilisateur : Mémorisation des préférences de l'opérateur 4 Système d'autodiagnostic 5 Liste de maintenance & mot de passe de sécurité 6 Caméra de recul (disponible en option)

Prévention de la surchauffe du moteur

Système de réchauffement automatique

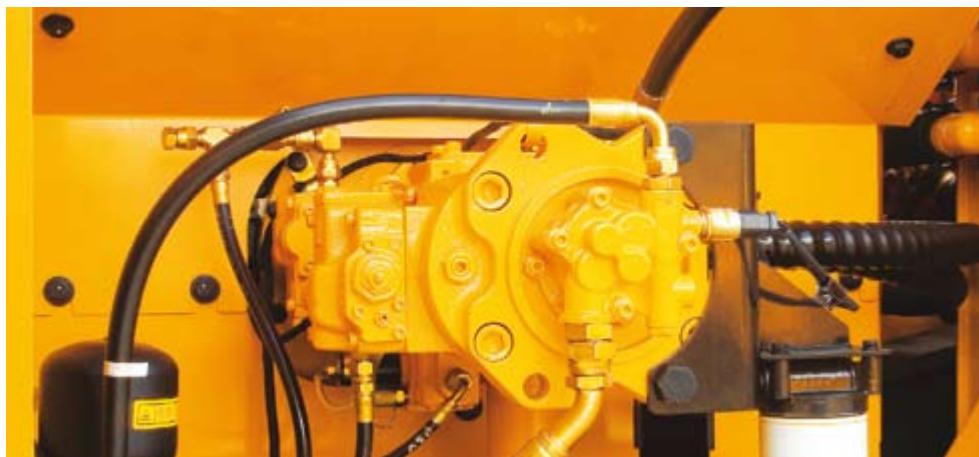

Performance hydraulique optimale

La capacité de sortie de la pompe a été augmentée en ajustant précisément le débit de sortie suivant la pression du circuit hydraulique.

Système de déceleration automatique

Lorsque les manettes ou les pédales de translation restent en position neutre pendant plus de 4 secondes, le régime moteur est abaissé à 1000 tr/min. Au bout de 60 secondes, le régime moteur est automatiquement ramené en position "ralenti", ce qui permet de réduire la consommation de carburant et le niveau de bruit dans la cabine.

Système de maintien du balancier et de la flèche

Les soupapes de retenue (holding valve) empêchent le balancier et la flèche de descendre de façon impromptue.

Système de bouton-poussoir de déclenchement

Lorsqu'on appuie sur le bouton-poussoir de décelération, le dispositif de contrôle CPU limite le régime moteur au ralenti. Quand on appuie de nouveau sur le bouton-poussoir de décelération, le moteur revient au régime configuré précédemment.

Amortisseurs hydrauliques dans la pédale de translation

Amélioration de l'amorti et de la maîtrise de la translation grâce à un dispositif de réduction des chocs.

Système d'augmentation de puissance

En mode pleine puissance, la force d'excavation augmente automatiquement de 10% lorsque cela s'avère nécessaire. En mode standard/économique, le système d'augmentation de puissance peut être activé manuellement.

Système de régénération de débit du balancier et de la flèche

La soupape de régénération de début économique du carburant et augmente la productivité sans créer de cavitation à l'intérieur du vérin.

Régulation du début de la pompe

En cas d'inactivation des fonctions hydrauliques, le débit de la pompe est réduit au minimum pour éliminer les pertes de puissance. En cours d'utilisation, un débit de la pompe optimal alimente l'actionneur de façon à augmenter la vitesse. Les mouvements des leviers de commande règlent automatiquement le débit de la pompe, la vitesse de l'actionneur étant alors contrôlée proportionnellement.

Système d'autodiagnostic

Le dispositif de contrôle CPU diagnostique les problèmes survenant dans le système CAPO et provoqués par un dysfonctionnement hydraulique ou électrique, puis affiche le code d'erreur correspondant sur l'écran LCD. Les informations affichées sur l'écran, notamment le régime moteur, la pression de la pompe principale, la tension de la batterie, la température de l'huile hydraulique et le statut de tous les commutateurs électriques, permettant à l'opérateur de connaître précisé l'état de fonctionnement de la machine, ce qui facilitate la résolution des problèmes qui peuvent survenir.

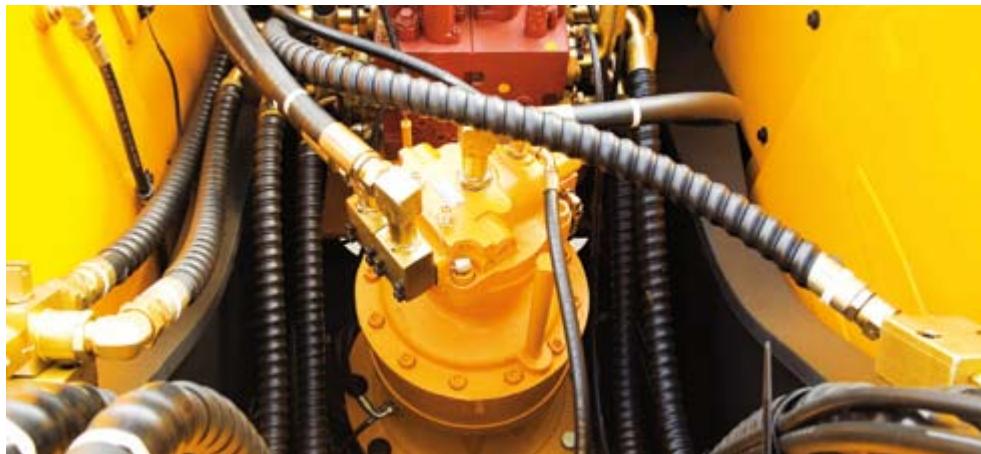

Système de contrôle du début des accessoires

En mode accessoires, le débit maximal de la pompe hydraulique peut être configuré. En cours d'utilisation, le débit de la pompe hydraulique peut être ajusté graduellement à l'aide du commutateur à bascule.

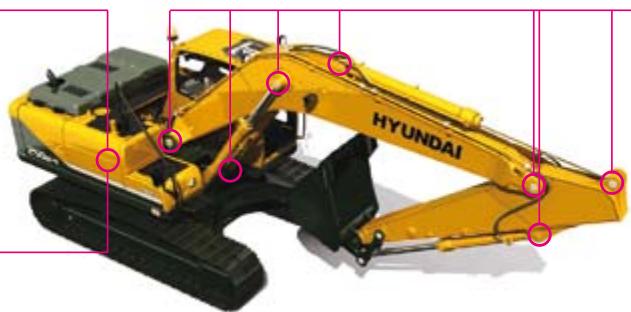

Raccords de graissage centralisés

Tous les raccords de graissage sont centralisés et aisément accessibles pour faciliter l'entretien.

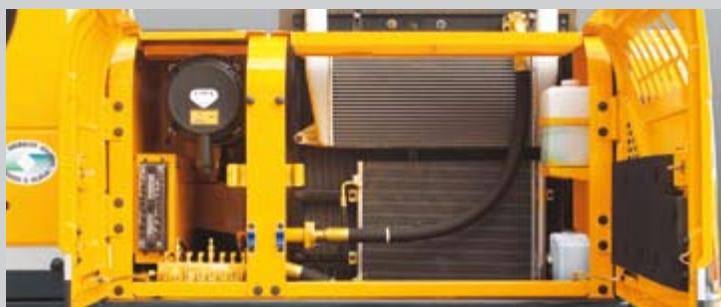

Composants facies à entretenir

Les systèmes de refroidissement et de préchauffage sont prévus pour un démarrage rapide et un fonctionnement optimal tout en garantissant une plus grande longévité du moteur et des composants hydrauliques. L'entretien du moteur et du circuit hydraulique est considérablement simplifié grâce à leur accessibilité améliorée.

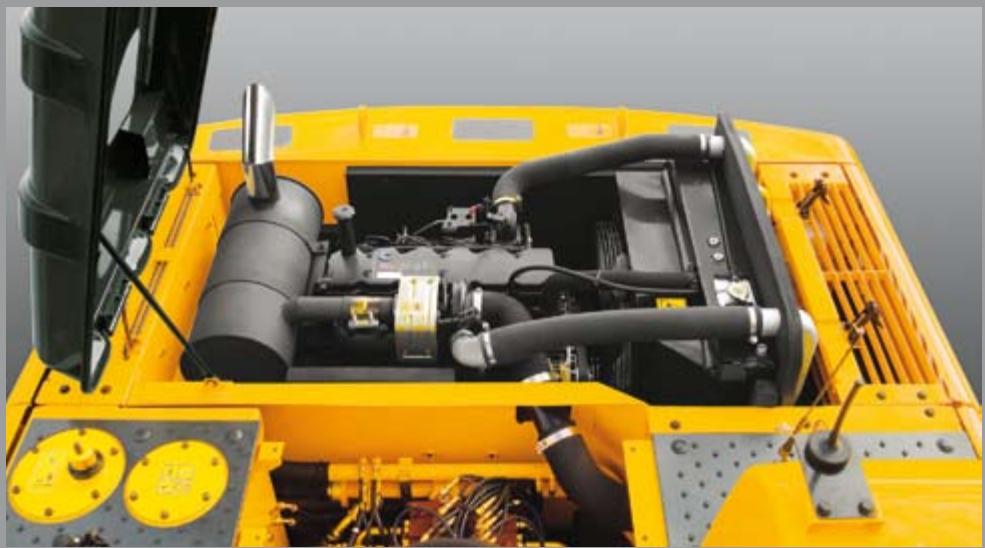

Disposition ouverte du compartiment électrique et de refroidissement

L'accès sans restriction aux composants vitaux permet de faciliter l'entretien et les réparations.

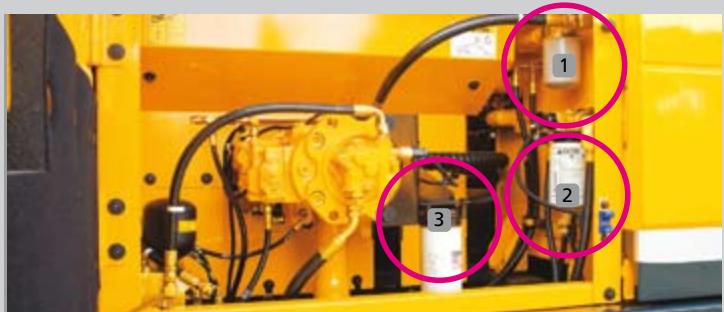

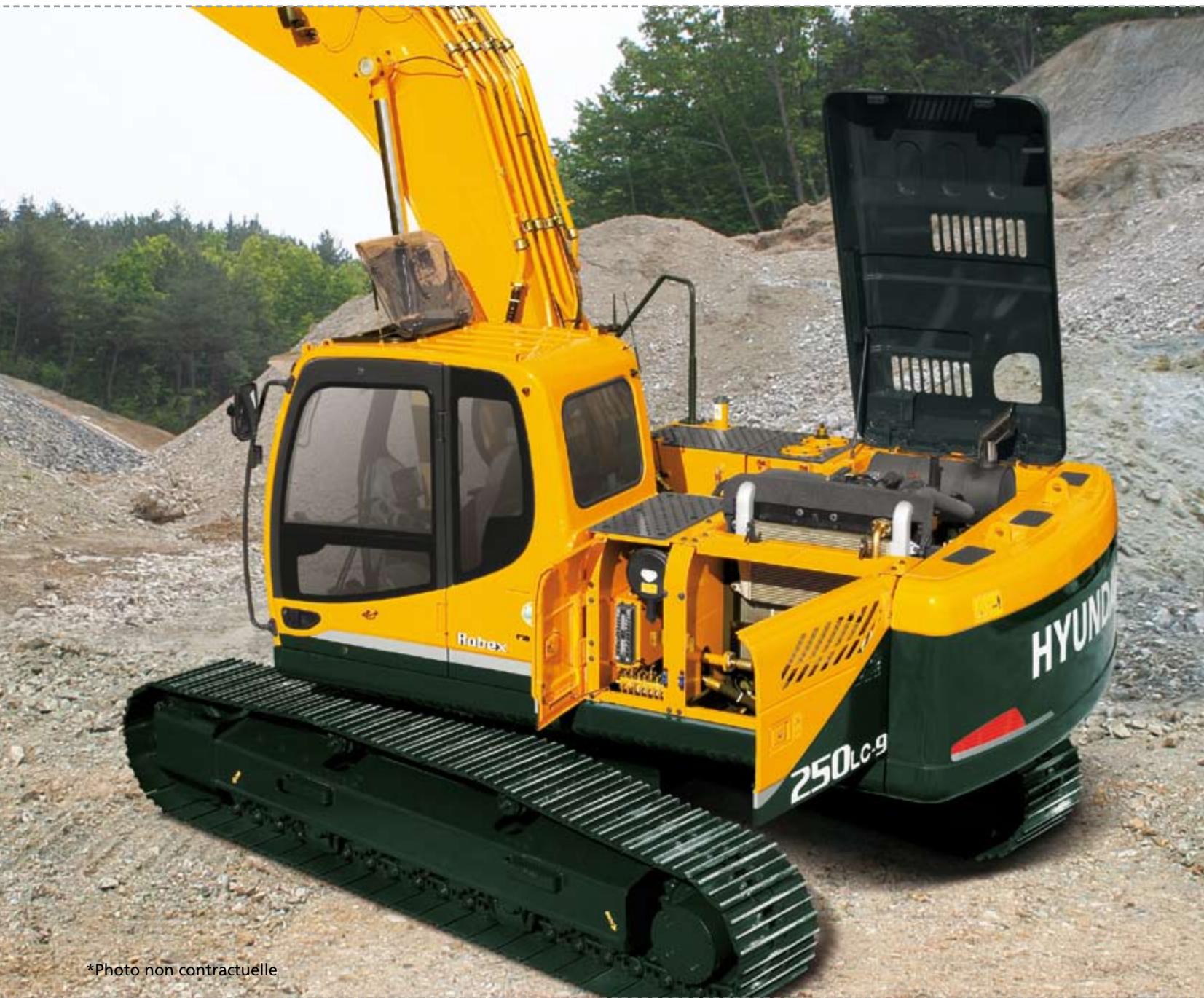

Allongement des intervalles de remplacement des filtres

1 Filtre de vidange hydraulique (1000 h)

2 Préfiltre à carburant (500 h)

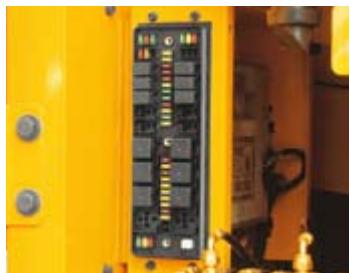

Boîtier électrique facile d'accès

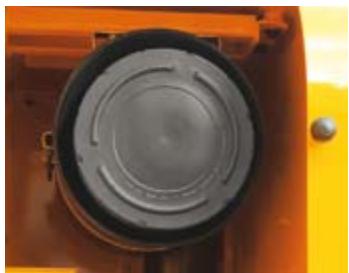

Filtre à air facile à replacer

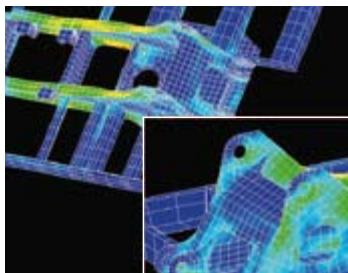

Durabilité augmentée grâce à l'analyse MEF

*Photo non contractuelle

Durée de vie prolongée du filtre à huile hydraulique

Filtres en fibre de verre, à intervalles de remplacement allongés (250 h 1000 h)

Durée de vie prolongée de l'huile hydraulique

Meilleure protection contre l'oxydation et la chaleur (2000 h- 5000h

Durée de vie prolongée des bagues de lubrification et des cales d'épaisseur en polymère à poids moléculaire très élevé

(Résistant à l'usure et réduisant les nuisances sonores)

MOTEUR

MODELE			CUMMINS QSB6.7
Type			Moteur diesel à 4 temps, 6 cylindres en ligne, injection directe, avec turbocompresseur, refroidisseur air-air, faibles émissions
Puisance au volant nominale	SAE	J1995 (brute)	195 CV (146 kW) à 1900 tpm
		J1349 (net)	183 CV (137 kW) à 1900 tpm
	DIN	6271/1 (brute)	198 CV (146 kW) à 1900 tpm
		6271/1 (net)	186 CV (137 kW) à 1900 tpm
Couple max.			95,0 kgf.m (687 lbf.ft) à 1400 tpm
Alésage x course			107 x 124 mm (4.2" x 4.9")
Cylindrée			6700 cc (409 in³)
Batteries			2 X 12V X 100AH
Démarreur			24 V - 4,5 kW
Alternateur			24 V - 50 Amp

SYSTÈME HYDRAULIQUE

POMPE PRINCIPALE
Type	Pompe à débit variable, à pistons axiaux, montées en tandem
Capacité nominale	2 X 222 L /min (58.6 US gpm / 48.8 UK gpm)
Pompe aux. pour le circuit de commande	Pompe à engrenages

Système cross-sensing et d'économie de carburant

MOTEURS HYDRAULIQUES

Translation	Moteur à pistons axiaux à deux vitesses avec soupape de frein et frein de stationnement
Rotation	Moteur à piston axiaux avec frein automatique

REGLAGES DES SOUPAPES DE DECHARGE

Circuit de travail	350 kgf/cm2(4978 psi)
Translation	330 kgf/cm2(4690 psi)
Augmentation de puissance (flèche, balancier, godet)	380 kgf/cm2(5404 psi)
Circuit de rotation	275 kgf/cm2(3910 psi)
Circuit de pilotage	40 kgf/cm2(568 psi)
Soupape de sécurité	Installé

VERINS HYDRAULIQUES

N° de cylindres alésage x course	Flèche : 2 - 135 x 1345 mm (5.3" x 52.9")
	Balancier : 1 - 145 x 1620 mm (5.7" x 63.8")
	Godet : 1 - 130 x 1185 mm (5.1" x 46.7")

TRANSLATION & FREINS

Type de translation	Entitérement hydrostatique
Moteur de translation	2 Moteurs à pistons axiaux, modèle sabot
Système de reduction	Train planétaire
Traction max. barre de tirage	21600 kgf (47,600 lbf)
Vitesse de translation max.(élevée)/(basse)	5,3 km/hr (3.3 mph) / 3,3 km/hr (2.0 mph)
Aptitude en côte	35° (70 %)
Frein de stationnement	Humide, multi-disque

Pilotage

Des manettes opérées par pression du pilote et des pédales garantissent

un fonctionnement aisé et sans fatigue.

Commande pilote	Deux manettes avec un levier de sécurité (gauche): rotation et balancier (droite): flèche et benne (schéma ISO)
Translation et direction	Deux leviers avec pédales
Régime moteur	Électricque, molette d'accéléateur
Feux	Deux yeux montés sur la flèche, un sur la boîte des batteries

SYSTÈME DE ROTATION

Moteur de rotation	Moteur à pistons axiaux
Système de réduction	Train planétaire
Graissage du roulement de rotation	Bain de graisse
Frein de rotation	Humide, multi-disque
Vitesse de rotation	12 tspm

Contenances du liquide

DE REFROIDISSEMENT ET DES LUBRIFIANTS

Remplissage	litres	Gallon américain	Gallon britannique
Réserveur de carburant	400	105.7	88.0
Liquide de refroidissement du moteur	35	9.2	7.7
Huile moteur	24	6.3	5.3
Réducteur de rotation	6	1.6	1.3
Réduction finale (chaque côte)	3,3	0.87	0.73
Circuit hydraulique(réservoir y compris)	285	75.3	62.7
Réserveur hydraulique	165	43.6	36.3

TRAIN de roulement

Le châssis central en X est intégralement soudé avec des cadres de chenille à section en caisson renforcée. Le châssis comprend des galets lubrifiés, des roues folles, ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaîne de chenille avec patins à double ou triple nervure.

Chàssis central	Chàssis central en X
Cadre de chenille	Type caisson pentagonal
Nombre de patins de chaque côté	51
Nombre de galets supérieurs de chaque côté	2
Nombre de galets inférieurs de chaque côté	9
Nombre de rails de guidage de chaque côté	2

Poids en ORDRE de MARCHE (approximatif)

Le poids en ordre de marche, incluant flèche de 5,85 m (19' 2"), balancier de 3,05 m (10' 0"), godet rétro-arrête de 1,08 m³ (1.41 yd³) profile SAE, lubrifiant, liquide de refroidissement, réservoir de carburant plein, réservoir de fluide hydraulique plein et l'équipement standard.

POIDS DES COMPOSANTS PRINCIPAUX

Structure supérieure	5520 kg (12,170 lb)
Contrepoids	4600 kg (10,140 lb)
Flèche mono (avec vérin de balancier)	2460 kg (5,420 lb)
Balancier (avec vérin de godet)	1540 kg (3,400 lb)

POIDS DES COMPOSANTS PRINCIPAUX

Patin			Poids en ordre de marche	Pression au sol
Type	Largeur mm (in)		kg (lb)	kgf/cm2(psi)
Triple nervure	600 (24")	R250LC-9	25200 (55,600)	0,51 (7.25)
		R250LC-9 H/W	27450 (60,520)	0,53 (7.54)
	700 (28")	R250LC-9	25500 (56,200)	0,44 (6.26)
		R250LC-9 H/W	28020 (61,770)	0,46 (6.54)
	800 (32")	R250LC-9	25800 (56,900)	0,39 (5.55)
		R250LC-9 H/W	28400 (62,610)	0,41 (5.83)
	900 (36")	R250LC-9	26100 (57,500)	0,35 (4.98)
Double nervure	700 (28")	R250LC-9 H/W	28620 (63,100)	0,47 (6.68)

GODETS

Les godets sont des accessoires entièrement soudés en acier à haute résistance.

Profile SAE m3(yd3)		0,60 (0.78)0,79 (1.03)		1,03 (1.35)	1,08 (1.41)1,27 (1.66)1,50 (1.96)	1,07 (1.40) 1,27 (1.66)1,15 (1.50) 1,46 (1.91)	1,16 (1.52)
Capacité m3(yd3)		Largeur mm (in)		Poidskg (lb)	Recommendation m (ft.in)
					5,85 (19' 2") Flèche
Profile SAE	Profile CECE	Sans couteaux latéraux	Avec couteaux latéraux		2,1 (6' 11") Balancier	2,5 (8' 2") Balancier	3,05 (10' 0") Balancier
0,60 (0.78)	0,55 (0.72)	760 (29.9)	880 (34.6)	720 (1,590)	●	●	●
0,79 (1.03)	0,70 (0.92)	890 (35.0)	1010 (39.8)	790 (1,740)	●	●	●
1,03 (1.35)	0,90 (1.18)	1090 (42.9)	1210 (47.6)	890 (1,960)	●	●	■
1,08 (1.41)	0,95 (1.24)	1130 (44.5)	1250 (49.2)	910 (2,000)	●	●	▲
1,27 (1.66)	1,10 (1.44)	1290 (50.8)	1410 (55.5)	1010 (2,230)	●	■	▲
1,50 (1.96)	1,30 (1.70)	1490 (58.7)	1610 (63.4)	1080 (2,380)	●	■	▲
◆1,07 (1.40)	0,95 (1.24)	1150 (45.3)	-	1120 (2,470)	●	●	▲
◆1,15 (1.50)	1,00 (1.31)	1210 (47.6)	-	1160 (2,560)	●	●	▲
◆1,27 (1.66)	1,10 (1.44)	1310 (51.6)	-	1240 (2,730)	●	■	▲
◆1,46 (1.91)	1,28 (1.67)	1460 (57.5)	-	1320 (2,910)	■	▲	-
◆1,16 (1.52)	1,00 (1.31)	1340 (52.8)	-	1280 (2,820)	●	■	▲

Godet pour travaux lourds Godet pour rochers - lourds

D'application pour des matériaux d'une densité 2000kg / m³ (3,370 lb/yd³) ou moins

D'application pour des matériaux d'une densité 1600kg / m³ (2,700 lb/yd³) ou moins

D'application pour des matériaux d'une densité 1100 kg / m³ (1,850 lb/yd³) ou moins

Accessions

La flèche et les balanciers sont en section à caisson, à faibles contraintes, entièrement soudés. Flèches de 5,85 m et des balanciers de 2,1 m; 2,5 m; 3,05 m et 3,6 m sont disponibles.

FORCE D'EXCAVATION

Flèche	Longueur	mm (ft.in)	5850 (19' 2")				Remarque
	Poids	kg (lb)	2280 (5,030)
Balancier	Longueur	mm (ft.in)	2100 (6' 11")	2500 (8' 2")	3050 (10' 0")	3600 (11' 10")
	Poids	kg (lb)	1420 (3,130)	1450 (3,200)	1540 (3,400)	1600 (3,530)
Force d'attaque du godet	SAE	kN	154 [167,2]	154 [167,2]	154 [167,2]	154 [167,2]	[ ]: Renforceur de puissance
		kgf	15700 [17080]	15700 [17080]	15700 [17080]	15700 [17080]
		lbf	34610 [37580]	34610 [37580]	34610 [37580]	34610 [37580]
	ISO	kN	175,5 [190,6]	175,5 [190,6]	175,5 [190,6]	175,5 [190,6]
		kgf	17900 [19430]	17900 [19430]	17900 [19430]	17900 [19430]
		lbf	39460 [42840]	39460 [42840]	39460 [42840]	39460 [42840]
Force d'attaque du balancier	SAE	kN	134,4 [145,9]	128,5 [139,5]	114,7 [124,6]	103,0 [111,8]
		kgf	13700 [14870]	13100 [14220]	11700 [12700]	10500 [11400]
		lbf	30200 [32790]	28880 [31360]	25790 [28000]	23150 [25130]
	ISO	kN	139,3 [151,2]	133,4 [144.8]	118,7 [128,8]	106,9 [116,1]
		kgf	14200 [15420]	13600 [14770]	12100 [13100]	10900 [11830]
		lbf	31310 [33990]	29980 [32550]	26680 [28970]	24030 [26090]

Note : Le poids de la flèche inclus le vérin de balancier, tuyauterie et axes. Le poids du balancier inclus le vérin de godet, tuyauterie et axes.

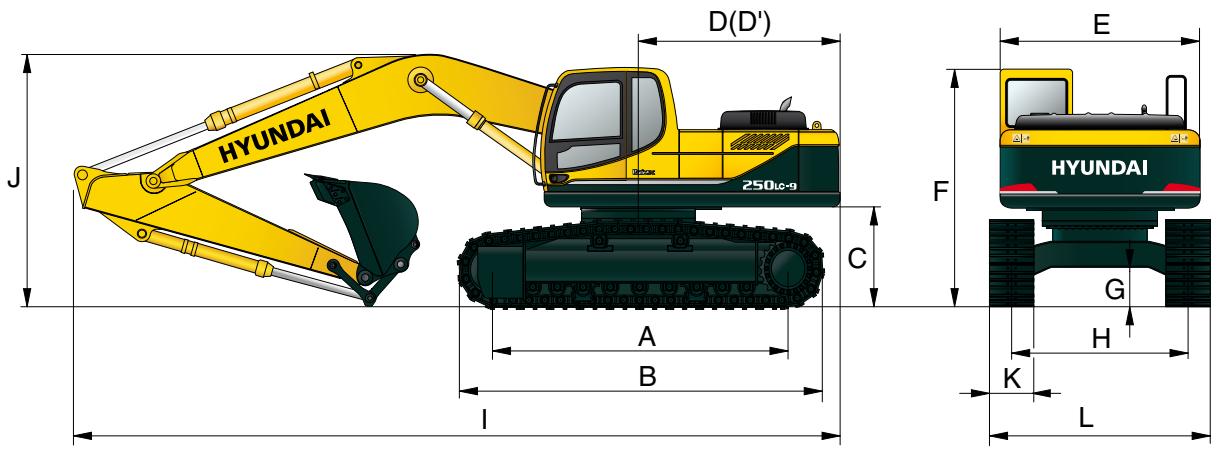

Dimensions et rayons d'action

DIMENSIONS R250LC-9 / R250NLC-9

mm (ft·in) mm (ft·in)

A	Distance entre les tambours	R250LC-9	3830 (12' 7")
		R250NLC-9	3830 (12' 7")
B	Longueur totale du train de roulement		4640 (15' 3")
C	Garde au sol du contrepoids		1115 (3' 8")
D	Rayon de pivotement de l'arrière		2975 (9' 9")
D'	Longueur de l'arrière de la machine		2870 (9' 5")
E	Largeur de la partie supérieure		2840 (9' 4")
F	Hauteur totale de la cabine		2990 (9' 10")
G	Garde au sol min.		480 (1' 7")
H	Largeur de voie	R250LC-9	2580 (8' 6")
		R250NLC-9	2380 (7' 10")

Longueur de la flèche	5850 (19' 2")
Longueur du balancier	2100 (6' 11")	2500 (8' 2")	3050 (10' 0")	3600 (11' 10")
I Longueur hors tout	10050 (33' 0")	10000 (32' 10")	9920 (32' 7")	9910 (32' 6")
J Hauteur totale de la flèche	3530 (11' 7")	3590 (11' 9")	3220 (10' 7")	3590 (11'9")
K Largeur des patins		600 (24")	700 (28")	800 (32")	900 (36")
L Largeur hors tout	R250LC-9	3180 (10' 5")	3280 (10' 9")	3380 (11' 1")	3480 (11' 5")
	R250NLC-9	2980 (9' 9")	-	-	-

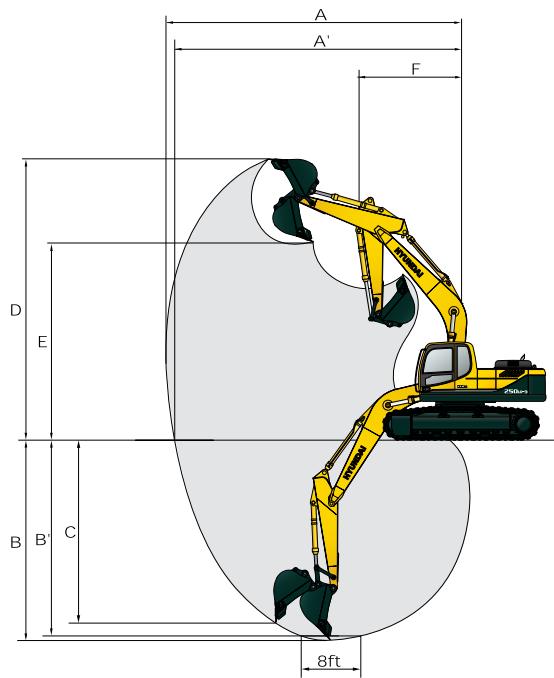

RAYONS d'action R250LC-9 / R250NLC-9

mm (ft·in)

Longueur de la flèche	5850 (19' 2")
Longueur du balancier	2100 (6' 11")	2500 (8' 2")	3050 (10' 0")	3600 (11' 10")
A Portée d'attaque max.	9550 (31' 4")	9870 (32' 5")	10360 (34' 0")	10870 (35'8")
A' Portée d'attaque max. au sol	9360 (30' 9")	9680 (31' 9")	10190 (33' 5")	10700 (35' 1")
B Profondeur d'attaque	6050 (19' 10")	6450 (21' 2")	7000 (23' 0")	7550 (24' 9")
B' Profondeur d'attaque (niveau 8')	5840 (19' 2")	6260 (20' 6")	6830 (22' 5")	7400 (24' 3")
C Profondeur d'attaque pour murs verticaux	5480 (18' 0")	5640 (18' 6")	6150 (20' 2")	6830 (22' 5")
D Hauteur d'attaque max.	9450 (31' 0")	9460 (31' 0")	9670 (31' 9")	9920 (32' 7")
E Hauteur de déversement max.	6360 (20' 10")	6420 (21' 1")	6630 (21' 9")	6860 (22' 6")
F Rayon de pivotement	4420 (14' 6")	4200 (13' 9")	3980 (13' 1")	3900 (12' 10")

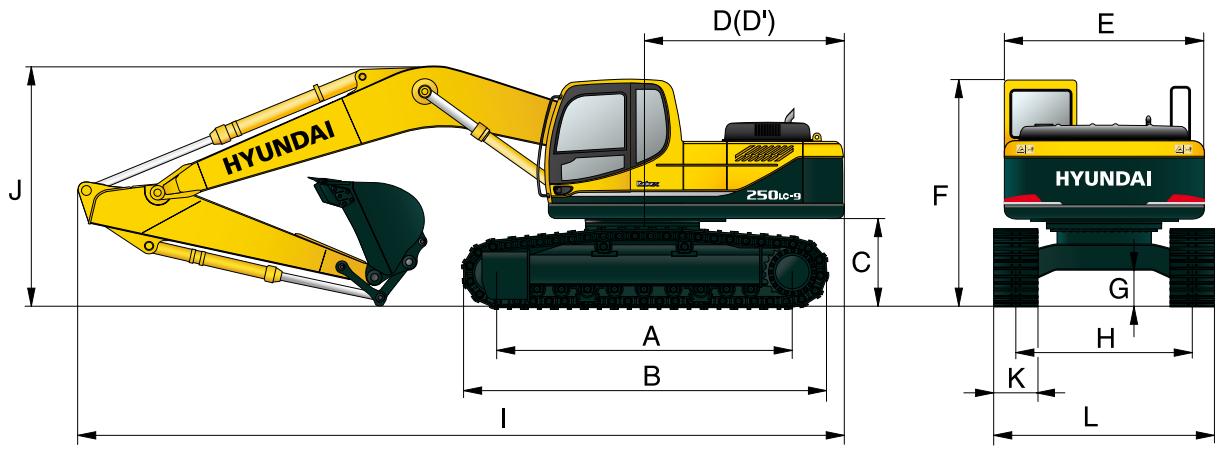

Dimensions et rayons d'action

DIMENSIONS R250LC-9 CHASSIS HAUT

mm (ft·in) mm (ft·in)

A	Distance entre les tambours	4030 (13' 3")
B	Longueur totale du train de roulement	4940 (16' 2")
C	Garde au sol du contrepoids	1470 (4' 10")
D	Rayon de pivotement de l'arrête	2975 (9' 9")
D'	Longueur de l'arrête de la machine	2870 (9' 5")
E	Largeur de la partie supérieure	2840 (9' 4")
F	Hauteur totale de la cabine	3345 (11' 0")
G	Garde au sol min.	765 (2' 6")
H	Largeur de voie	2790 (9' 2")

Longueur de la flèche	5850 (19' 2")
Longueur du balancier	2100 (6' 11")	2500 (8' 2")	3050 (10' 0")	3600 (11' 10")
I Longueur hors tout	10060 (33' 0")	9970 (32' 9")	9760 (32' 0")	9930 (32' 7")
J Hauteur totale de la flèche	3610 (11' 10")	3750 (12' 4")	3240 (10' 8")	3620 (11' 11")
K Largeur des patins	Type	Triple nervure			Double nervure
	Largeur	600 (24")	700 (28")	800 (32")	700 (28")
L Largeur hors tout		3390 (11' 1")	3490 (11' 5")	3590 (11' 9")	3490 (11' 5")

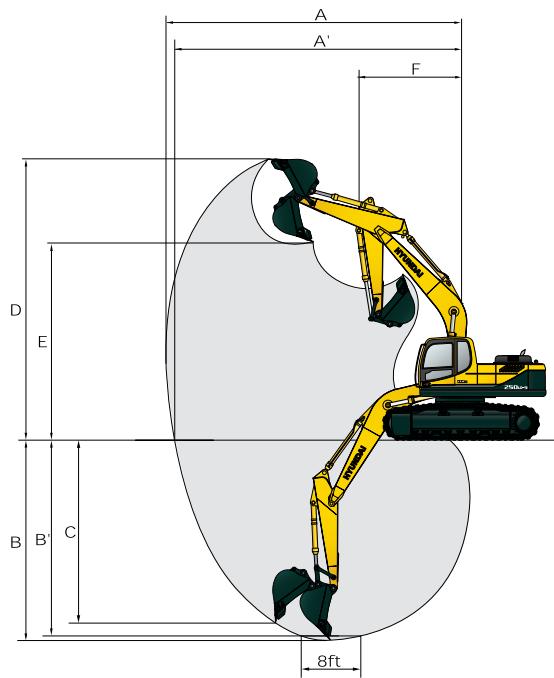

RAYONS D'action R250LC-9 chassis HAUT

mm (ft·in)

Longueur de la flèche	5850 (19' 2")
Longueur du balancier	2100 (6' 11")	2500 (8' 2")	3050 (10' 0")	3600 (11' 10")
A Portée d'attaque max.	9550 (31' 4")	9870 (32' 5")	10360 (34' 0")	10870 (35'8")
A' Portée d'attaque max. au sol	9280 (30' 5")	9160 (31' 6")	10110 (33' 2")	10360 (34' 11")
B Profondeur d'attaque	5680 (18' 8")	6080 (19' 11")	6630 (21' 9")	7180 (23' 7")
B' Profondeur d'attaque (niveau 8')	5470 (17' 11")	5890 (19' 4")	6460 (21' 2")	7030 (23' 1")
C Profondeur d'attaque pour murs verticaux	5120 (16' 10")	5300 (17' 5")	5790 (19' 0")	6470 (21' 3")
D Hauteur d'attaque max.	9820 (32' 3")	9840 (32' 3")	10040 (32' 11")	10280 (33' 9")
E Hauteur de déversement max.	6730 (22' 1")	6790 (22' 3")	7000 (23' 0")	7220 (23' 8")
F Rayon de pivotement	4140 (13' 7")	4030 (13' 3")	3940 (12' 11")	3900 (12' 10")

R250LC-9

Charge avant = Charge latérale ou

Fliche : 5,85 m (19' 2") / Balancier : 2,10 m (6' 11") / Godet : 1,08 m³ (1.41 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 4600 kg (10,140 lb)

Hauteur du point de charge m (ft)		Rayon de charge							A portée max.
		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)	Capacité		Portée
											m (ft)
6.0 m	kg					*5790	*5790		5220	3200	8.32
(20.0 ft)	lb					*12760	*12760		11510	7050	(27.3)
4.5 m	kg			*7810	*7810	*6510	5570	*6000	3690	4520	2710	8.91
(15.0 ft)	lb			*17220	*17220	*14350	12280	*13230	8140	9960	5970	(29.2)
3.0 m	kg			*10260	8200	*7600	5190	5900	3550	4210	2480	9.17
(10.0 ft)	lb			*22620	18080	*16760	11440	13010	7830	9280	5470	(30.1)
1.5 m	kg			*12300	7520	8250	4850	5720	3380	4170	2430	9.14
(5.0 ft)	lb			*27120	16580	18190	10690	12610	7450	9190	5360	(30.0)
Au niveau de sol	kg			13110	7250	8010	4640	5600	3270	4410	2580	8.80
	lb			28900	15980	17660	10230	12350	7210	9720	5690	(28.9)
-1.5 m	kg	*15460	15160	13090	7230	7940	4580			5060	2990	8.13
(-5.0 ft)	lb	*34080	33420	28860	15940	17500	10100			11160	6590	(26.7)
-3.0 m	kg	*17100	15470	*12090	7390	8050	4680			*6290	3980	6.98
(-10.0 ft)	lb	*37700	34110	*26650	16290	17750	10320			*13870	8770	(22.9)
-4.5 m	kg	*13360	*13360	*9460	7790
(-15.0 ft)	lb	*29450	*29450	*20860	17170

Fliche : 5,85 m (19' 2") / Balancier : 2,50 m (8' 2") / Godet : 1,08 m³ (1.41 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 4600 kg (10,140 lb)

Hauteur du point de charge m (ft)		Rayon de charge									A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)	Capacité		Portée
													m (ft)
6.0 m	kg										4900	3000	8.67
(20.0 ft)	lb										10800	6610	(28.4)
4.5 m	kg							*6070	5670	*5630	3770	4280	2550	9.23
(15.0 ft)	lb							*13380	12500	*12410	8310	9440	5620	(30.3)
3.0 m	kg					*9550	8410	*7210	5280	5950	3590	3990	2340	9.48
(10.0 ft)	lb					*21050	18540	*15900	11640	13120	7910	8800	5160	(31.1)
1.5 m	kg					*11790	7650	8310	4910	5750	3410	3950	2290	9.45
(5.0 ft)	lb					*25990	16870	18320	10820	12680	7520	8710	5050	(31.0)
Au niveau de sol	kg					*12990	7280	8030	4660	5600	3270	4150	2410	9.13
	lb					*28640	16050	17700	10270	12350	7210	9150	5310	(30.0)
-1.5 m	kg			*15100	14960	13050	7190	7910	4560	5550	3220	4690	2750	8.49
(-5.0 ft)	lb			*33290	32980	28770	15850	17440	10050	12240	7100	10340	6060	(27.9)
-3.0 m	kg	*16360	*16360	*18120	15250	*12470	7300	7970	4610			5940	3550	7.41
(-10.0 ft)	lb	*36070	*36070	*39950	33620	*27490	16090	17570	10160			13100	7830	(24.3)
-4.5 m	kg			*14860	*14860	*10430	7620
(-15.0 ft)	lb			*32760	*32760	*22990	16800

Fliche : 5,85 m (19' 2") / Balancier : 3,05 m (10' 0") / Godet : 1,08 m³ (1.41 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 4600 kg (10,140 lb)

Hauteur du point de charge m (ft)		Rayon de charge									A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)	Capacité		Portée
													m (ft)
6.0 m	kg									*3700	*3700	4400	2660
(20.0 ft)	lb									*8160	*8160	9700	5860
4.5 m	kg							*5350	*5350	*5060	3830	3880	2280
(15.0 ft)	lb							*11790	*11790	*11160	8440	8550	5030
3.0 m	kg			*13640	*13640	*8400	*8400	*6540	5360	*5660	3620	3630	2090
(10.0 ft)	lb			*30070	*30070	*18520	*18520	*14420	11820	*12480	7980	8000	4610
1.5 m	kg			*9450	*9450	*10870	7800	*7820	4950	5750	3400	3580	2040
(5.0 ft)	lb			*20830	*20830	*23960	17200	*17240	10910	12680	7500	7890	4500
Au niveau de sol	kg			*10570	*10570	*12490	7280	8010	4640	5560	3230	3730	2130
	lb			*23300	*23300	*27540	16050	17660	10230	12260	7120	8220	4700
-1.5 m	kg	*9940	*9940	*13870	*13870	12930	7090	7830	4480	5460	3140	4150	2390
(-5.0 ft)	lb	*21910	*21910	*30580	*30580	28510	15630	17260	9880	12040	6920	9150	5270
-3.0 m	kg	*13540	*13540	*18430	14860	*12780	7110	7820	4470			5080	2980
(-10.0 ft)	lb	*29850	*29850	*40630	32760	*28180	15670	17240	9850			11200	6570
-4.5 m	kg	*17830	*17830	*16580	15340	*11360	7340	8020	4640			*5940	4480
(-15.0 ft)	lb	*39310	*39310	*36550	33820	*25040	16180	17680	10230			*13100	9880

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. (*) indique la charge limitée par la capacité hydraulique.

R250LC-9

Charge avant = Charge latérale ou

Fiche : 5,85 m (19' 2") / Balancier : 3,60 m (11' 10") / Godet : 1,08 m³ (1.41 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 4600 kg (10,140 lb)

Hauteur du point de charge m (ft)		Rayon de charge											A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		9.0 m (30.0 ft)		Capacité		Portée
6.0 m	kg									*3930	*3930			3960	2360	9.77
(20.0 ft)	lb									*8660	*8660			8730	5200	(32.1)
4.5 m	kg									*4530	3890	*2500	*2500	3530	2040	10.27
(15.0 ft)	lb									*9990	8580	*5510	*5510	7780	4500	(33.7)
3.0 m	kg							*5890	5490	*5190	3670	*3590	2550	3310	1870	10.49
(10.0 ft)	lb							*12990	12100	*11440	8090	*7910	5620	7300	4120	(34.4)
1.5 m	kg			*12610	*12610	*9960	8040	*7260	5040	5790	3430	4210	2430	3260	1820	10.46
(5.0 ft)	lb			*27800	*27800	*21960	17730	*16010	11110	12760	7560	9280	5360	7190	4010	(34.3)
Au niveau de sol	kg			*11020	*11020	*11930	7390	8070	4680	5570	3230	4090	2320	3380	1890	10.18
	lb			*24290	*24290	*26300	16290	17790	10320	12280	7120	9020	5110	7450	4170	(33.4)
-1.5 m	kg	*9010	*9010	*13200	*13200	*12900	7090	7830	4470	5430	3100			3710	2100	9.62
(-5.0 ft)	lb	*19860	*19860	*29100	*29100	*28440	15630	17260	9850	11970	6830			8180	4630	(31.6)
-3.0 m	kg	*12120	*12120	*16820	14680	12880	7040	7750	4400	5390	3070			4420	2550	8.71
(-10.0 ft)	lb	*26720	*26720	*37080	32360	28400	15520	17090	9700	11880	6770			9740	5620	(28.6)
-4.5 m	kg	*15830	*15830	*17940	15050	*12020	7180	7850	4490					*5790	3580	7.30
(-15.0 ft)	lb	*34900	*34900	*39550	33180	*26500	15830	17310	9900					*12760	7890	(24.0)

R250NLC-9

Charge avant Charge latérale ou

Fliche : 5,85 m (19' 2") / Balancier : 2,10 m (6' 11") / Godet : 1,08 m3 (1.41 yd3) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 4600 kg (10,140 lb)

Hauteur du point de charge m (ft)		Rayon de charge							A portée max.
		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)	Capacité		Portée
											m (ft)
6.0 m	kg					*5790	5290		5200	2870	8.32
(20.0 ft)	lb					*12760	11660		11460	6330	(27.3)
4.5 m	kg			*7810	*7810	*6510	5030	*6000	3310	4500	2410
(15.0 ft)	lb			*17220	*17220	*14350	11090	*13230	7300	9920	5310
3.0 m	kg			*10260	7330	*7600	4660	5870	3170	4190	2190
(10.0 ft)	lb			*22620	16160	*16760	10270	12940	6990	9240	4830
1.5 m	kg			*12300	6670	8210	4330	5690	3010	4150	2150
(5.0 ft)	lb			*27120	14700	18100	9550	12540	6640	9150	4740
Au niveau de sol	kg			13050	6410	7970	4120	5570	2900	4390	2280
	lb			28770	14130	17570	9080	12280	6390	9680	5030
-1.5 m	kg	*15460	13120	13030	6390	7900	4060			5040	2660
(-5.0 ft)	lb	*34080	28920	28730	14090	17420	8950			11110	5860
-3.0 m	kg	*17100	13420	*12090	6540	8020	4160			*6290	3560
(-10.0 ft)	lb	*37700	29590	*26650	14420	17680	9170			*13870	7850
-4.5 m	kg	*13360	*13360	*9460	6930
(-15.0 ft)	lb	*29450	*29450	*20860	15280

Fliche : 5,85 m (19' 2") / Balancier : 2,50 m (8' 2") / Godet : 1,08 m³ (1.41 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 4600 kg (10,140 lb)

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		Capacité		Portée
														m (ft)
6.0 m	kg											4880	2680	8.67
(20.0 ft)	lb											10760	5910	(28.4)
4.5 m	kg							*6070	5130	*5630	3380	4260	2270	9.23
(15.0 ft)	lb							*13380	11310	*12410	7450	9390	5000	(30.3)
3.0 m	kg					*9550	7530	*7210	4750	5920	3210	3970	2070	9.48
(10.0 ft)	lb					*21050	16600	*15900	10470	13050	7080	8750	4560	(31.1)
1.5 m	kg					*11790	6790	8270	4380	5720	3030	3930	2020	9.45
(5.0 ft)	lb					*25990	14970	18230	9660	12610	6680	8660	4450	(31.0)
Au niveau de sol	kg					*12990	6440	7990	4140	5570	2900	4130	2120	9.13
	lb					*28640	14200	17610	9130	12280	6390	9110	4670	(30.0)
-1.5 m	kg			*15100	12930	12990	6350	7880	4040	5520	2850	4670	2440	8.49
(-5.0 ft)	lb			*33290	28510	28640	14000	17370	8910	12170	6280	10300	5380	(27.9)
-3.0 m	kg	*16360	*16360	*18120	13210	*12470	6450	7940	4090			5910	3170	7.41
(-10.0 ft)	lb	*36070	*36070	*39950	29120	*27490	14220	17500	9020			13030	6990	(24.3)
-4.5 m	kg			*14860	13750	*10430	6760
(-15.0 ft)	lb			*32760	30310	*22990	14900

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. (*) indique la charge limitée par la capacité hydraulique.

R250NLC-9

Charge avant = Charge latérale ou

Fliche : 5,85 m (19' 2") / Balancier : 3,05 m (10' 0") / Godet : 1,08 m³ (1.41 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 4600 kg (10,140 lb)

Hauteur du point de charge m (ft)		Rayon de charge									A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)	Capacité		Portée
													m (ft)
6.0 m	kg									*3700	3570	4380	2370
(20.0 ft)	lb									*8160	7870	9660	5220
4.5 m	kg							*5350	5230	*5060	3440	3860	2020
(15.0 ft)	lb							*11790	11530	*11160	7580	8510	4450
3.0 m	kg		*13640	*13640	*8400	7780	*6540	4830	*5660	3240	3610	1840	9.98
(10.0 ft)	lb		*30070	*30070	*18520	17150	*14420	10650	*12480	7140	7960	4060	(32.7)
1.5 m	kg		*9450	*9450	*10870	6940	*7820	4420	5720	3030	3560	1790	9.95
(5.0 ft)	lb		*20830	*20830	*23960	15300	*17240	9740	12610	6680	7850	3950	(32.6)
Au niveau de sol	kg		*10570	*10570	*12490	6430	7980	4120	5530	2850	3710	1860	9.65
	lb		*23300	*23300	*27540	14180	17590	9080	12190	6280	8180	4100	(31.7)
-1.5 m	kg	*9940	*9940	*13870	12620	12870	6250	7790	3960	5430	2760	4130	2100
(-5.0 ft)	lb	*21910	*21910	*30580	27820	28370	13780	17170	8730	11970	6080	9110	4630
-3.0 m	kg	*13540	*13540	*18430	12840	*12780	6270	7780	3950			5060	2640
(-10.0 ft)	lb	*29850	*29850	*40630	28310	*28180	13820	17150	8710			11160	5820
-4.5 m	kg	*17830	*17830	*16580	13290	*11360	6490	7980	4120			*5940	4010
(-15.0 ft)	lb	*39310	*39310	*36550	29300	*25040	14310	17590	9080			*13100	8840

Flèche : 5,85 m (19' 2") / Balancier : 3,60 m (11' 10") / Godet : 1,08 m³ (1.41 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 4600 kg (10,140 lb)

Hauteur du point de charge m (ft)		Rayon de charge											A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		9.0 m (30.0 ft)		Capacité		Portée m (ft)
6.0 m	kg									*3930	3660			3940	2090	9.77
(20.0 ft)	lb									*8660	8070			8690	4610	(32.1)
4.5 m	kg									*4530	3510	*2500	2350	3510	1790	10.27
(15.0 ft)	lb									*9990	7740	*5510	5180	7740	3950	(33.7)
3.0 m	kg							*5890	4940	*5190	3290	*3590	2250	3290	1630	10.49
(10.0 ft)	lb							*12990	10890	*11440	7250	*7910	4960	7250	3590	(34.4)
1.5 m	kg			*12610	*12610	*9960	7160	*7260	4510	5760	3060	4180	2130	3240	1580	10.46
(5.0 ft)	lb			*27800	*27800	*21960	15790	*16010	9940	12700	6750	9220	4700	7140	3480	(34.3)
Au niveau de sol	kg			*11020	*11020	*11930	6540	8030	4160	5540	2860	4070	2030	3360	1640	10.18
	lb			*24290	*24290	*26300	14420	17700	9170	12210	6310	8970	4480	7410	3620	(33.4)
-1.5 m	kg	*9010	*9010	*13200	12560	12890	6250	7790	3950	5400	2730			3690	1830	9.62
(-5.0 ft)	lb	*19860	*19860	*29100	27690	28420	13780	17170	8710	11900	6020			8140	4030	(31.6)
-3.0 m	kg	*12120	*12120	*16820	12660	12820	6190	7710	3880	5370	2700			4390	2240	8.71
(-10.0 ft)	lb	*26720	*26720	*37080	27910	28260	13650	17000	8550	11840	5950			9680	4940	(28.6)
-4.5 m	kg	*15830	*15830	*17940	13010	*12020	6330	7820	3970					*5790	3190	7.30
(-15.0 ft)	lb	*34900	*34900	*39550	28680	*26500	13960	17240	8750					*12760	7030	(24.0)

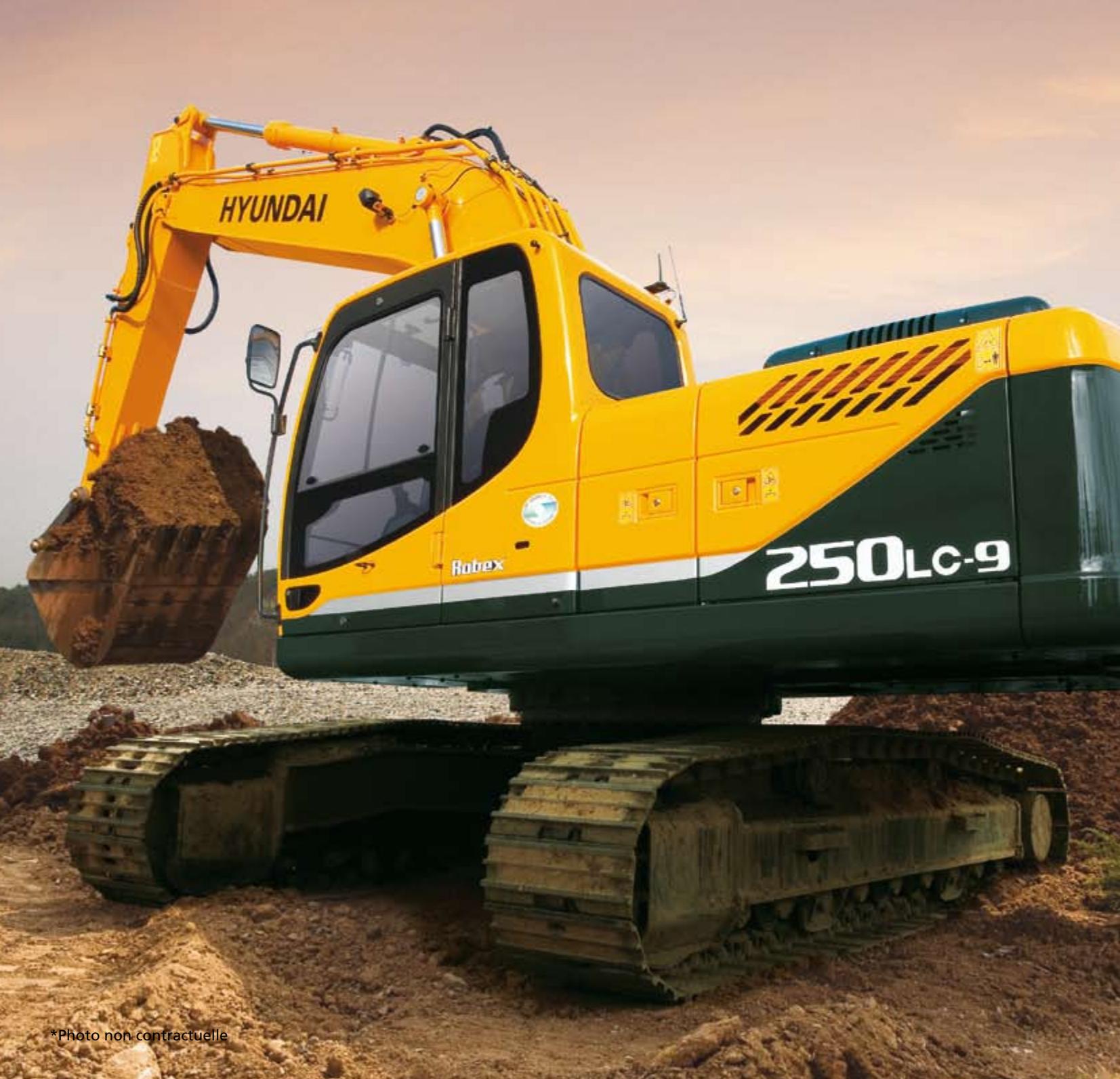

R250LC-9 / Chassis HAUT

Charge avant Charge latérale ou

Fiche : 5,85 m (19' 2") / Balancier : 2,10 m (6' 11") / Godet : 1,08 m³ (1.41 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 4600 kg (10,140 lb)

Hauteur du point de charge m (ft)		3.0 m (10.0 ft)		Rayon de charge						A portée max.
				4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		Capacité		Portée
												m (ft)
6.0 m	kg					*5910	*5910			*5290	3780	8.49
(20.0 ft)	lb					*13030	*13030			*11660	8330	(27.9)
4.5 m	kg			*8350	*8350	*6750	6680	*6080	4530	5310	3310	9.00
(15.0 ft)	lb			*18410	*18410	*14880	14730	*13400	9990	11710	7300	(29.5)
3.0 m	kg			*10830	9880	*7870	6290	*6580	4370	5040	3110	9.19
(10.0 ft)	lb			*23880	21780	*17350	13870	*14510	9630	11110	6860	(30.2)
1.5 m	kg			*12610	9280	*8890	5970	6840	4210	5080	3120	9.09
(5.0 ft)	lb			*27800	20460	*19600	13160	15080	9280	11200	6880	(29.8)
Au niveau de sol	kg			*13240	9080	*9480	5790	6740	4120	5450	3360	8.68
	lb			*29190	20020	*20900	12760	14860	9080	12020	7410	(28.5)
-1.5 m	kg	*17510	*17510	*12940	9100	*9460	5760			*6350	3950	7.91
(-5.0 ft)	lb	*38600	*38600	*28530	20060	*20860	12700			*14000	8710	(26.0)
-3.0 m	kg	*16440	*16440	*11670	9310	*8440	5920			*6190	5420	6.61
(-10.0 ft)	lb	*36240	*36240	*25730	20530	*18610	13050			*13650	11950	(21.7)

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. () indique la charge limitée par la capacité hydraulique.

R250LC-9 / Chassis HAUT

Charge avant = Charge latérale ou

Fliche : 5,85 m (19' 2") / Balancier : 2,50 m (8' 2") / Godet : 1,08 m³ (1.41 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 4600 kg (10,140 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée

m (ft)

6.0 m

kg

*5440

*5440

*4950

3560

8.83

(20.0 ft)

lb

*11990

*11990

*10910

7850

(29.0)

4.5 m

kg

*7630

*7630

*6320

*6320

*5730

4600

5030

3140

9.32

(15.0 ft)

lb

*16820

*16820

*13930

*13930

*12630

10140

11090

6920

(30.6)

3.0 m

kg

*10140

10080

*7500

6380

*6300

4410

4790

2950

9.50

(10.0 ft)

lb

*22350

22220

*16530

14070

*13890

9720

10560

6500

(31.2)

1.5 m

kg

*12180

9390

*8620

6020

6860

4230

4810

2940

9.40

(5.0 ft)

lb

*26850

20700

*19000

13270

15120

9330

10600

6480

(30.8)

Au niveau de sol

kg

*13120

9090

*9350

5800

6730

4110

5120

3140

9.01

lb

*28920

20040

*20610

12790

14840

9060

11290

6920

(29.6)

-1.5 m

kg

*12120

*12120

*16630

*16630

*13100

9050

*9510

5730

5900

3640

8.28

(-5.0 ft)

lb

*26720

*26720

*36660

*36660

*28880

19950

*20970

12630

13010

8020

(27.2)

-3.0 m

kg

*17840

*17840

*17530

*17530

*12140

9210

*8850

5830

*6280

4810

7.07

(-10.0 ft)

lb

*39330

*39330

*38650

*38650

*26760

20300

*19510

12850

*13850

10600

(23.2)

-4.5 m

kg

*13700

*13700

*9570

*9570

(-15.0 ft)

lb

*30200

*30200

*21100

*21100

Fliche : 5,85 m (19' 2") / Balancier : 3,05 m (10' 0") / Godet : 1,08 m³ (1.41 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 4600 kg (10,140 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée

m (ft)

6.0 m

kg

*4140

*4140

*4510

3190

(20.0 ft)

lb

*9130

*9130

*9940

7030

4.5 m

kg

*5610

*5610

*5180

4650

4590

2830

(15.0 ft)

lb

*12370

*12370

*11420

10250

10120

6240

3.0 m

kg

*15320

*15320

*9030

*9030

*6850

6450

*5830

4430

4370

2660

(10.0 ft)

lb

*33770

*33770

*19910

*19910

*15100

14220

*12850

9770

9630

5860

1.5 m

kg

*9310

*9310

*11350

9510

*8090

6050

*6510

4220

4380

2650

(5.0 ft)

lb

*20530

*20530

*25020

20970

*17840

13340

*14350

9300

9660

5840

Au niveau de sol

kg

*7350

*7350

*11240

*11240

*12710

9060

*9010

5760

6680

4060

4620

2800

lb

*16200

*16200

*24780

*24780

*28020

19970

*19860

12700

14730

8950

10190

6170

-1.5 m

kg

*10760

*10760

*14820

*14820

*13100

8920

*9410

5640

6610

3990

5220

3180

(-5.0 ft)

lb

*23720

*23720

*32670

*32670

*28880

19670

*20750

12430

14570

8800

11510

7010

-3.0 m

kg

*14470

*14470

*18710

*18710

*12560

9000

*9130

5660

*6000

4040

(-10.0 ft)

lb

*31900

*31900

*41250

*41250

*27690

19840

*20130

12480

*13230

8910

-4.5 m

kg

*15670

*15670

*10780

9290

(-15.0 ft)

lb

*34550

*34550

*23770

20480

Fliche : 5,85 m (19' 2") / Balancier : 3,60 m (11' 10") / Godet : 1,08 m³ (1.41 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 4600 kg (10,140 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

Capacité

Portée m (ft)

6.0 m

kg

*4150

*4150

*4120

2870

9.92

(20.0 ft)

lb

*9150

*9150

*9080

6330

(32.5)

4.5 m

kg

*4670

*4670

*2810

*2810

4190

2560

10.34

(15.0 ft)

lb

*10300

*10300

*6190

*6190

9240

5640

(33.9)

3.0 m

kg

*12560

*12560

*7950

*7950

*6220

*6220

*5370

4480

*3790

3200

4000

2410

10.50

(10.0 ft)

lb

*27690

*27690

*17530

*17530

*13710

*13710

*11840

9880

*8360

7050

8820

5310

(34.4)

1.5 m

kg

*11430

*11430

*10510

9730

*7570

6130

*6140

4240

*4350

3070

4000

2390

10.42

(5.0 ft)

lb

*25200

*25200

*23170

21450

*16690

13510

*13540

9350

*9590

6770

8820

5270

(34.2)

Au niveau de sol

kg

*6810

*6810

*11370

*11370

*12250

9150

*8650

5800

6680

4050

*4060

2980

4200

2510

10.07

lb

*15010

*15010

*25070

*25070

*27010

20170

*19070

12790

14730

8930

*8950

6570

9260

5530

(33.0)

-1.5 m

kg

*9710

*9710

*13930

*13930

*13000

8910

*9270

5610

6560

3940

4670

2810

9.44

(-5.0 ft)

lb

*21410

*21410

*30710

*30710

*28660

19640

*20440

12370

14460

8690

10300

6190

(31.0)

-3.0 m

kg

*12930

*12930

*17900

*17900

*12840

8900

*9280

5580

6560

3940

5650

3450

8.43

(-10.0 ft)

lb

*28510

*28510

*39460

*39460

*28310

19620

*20460

12300

14460

8690

12460

7610

(27.7)

-4.5 m

kg

*16850

*16850

*17220

*17220

*11600

9100

*8340

5720

*5770

5000

6.86

(-15.0 ft)

lb

*37150

*37150

*37960

*37960

*25570

20060

*18390

12610

*12720

11020

(22.5)

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. (*) indique la charge limitée par la capacité hydraulique.

Équipement standard

Cabine (de taille) standard ISO

Cabine tous temps en acier avec visibilité à

Fenêtres en verre de sécurité

Clé unique pour toutes les portes verrouillables

Compartment de rangement chaude et froide

Compartiment de rangement & dendrier

Plafond de cabine transparent

Lecteur CD/MP3

Système de téléphone mains libres avec chargeur USB

Pare-soleil

Système d'optimisation de puissance assisté par ordinateur (nouveau CAPO)

3 modes de puissance, 3 modes de travail, mode utilisateur

Système de décélération automatique et de décélération

par bouton-poussoir

Système de préchauffage automatique

Système de prévention de surchauffe

Système d'autodiagnostic

Aide au démarrage (chauffage (de grille) d'air) par temps froid

Pupitre de contrôle centralisé

Affichage LCD

Régime moteur ou compteur kilométrique

Horloge

Compteurs

Jauge de carburant

• Jauge de température du liquide de refroidissement du moteur
• Jauge de température de l'huile hydraulique

Témoins d'advertissement

• Avertissement moteur
• Surcharge équipements
• Erreur de communication
• Charge de la batterie
• Bouchage du filtre à air

Indicateurs

• Puissance max.
• Basse vitesse/Haute vitesse
• Réchauffeur à carburant
• Décélération automatique

Verrouillage porte et serrures, une seule clé

Deux rétroviseurs extérieurs

Siège à suspension réglable avec ceinture de sécurité

Levier de commande réglable

Système d'inclinaison de la boîte-console (gauche)

Trois phares de travail avant

Signal sonore électrique

Batteries (2 x 12V x 100 AH)

Interrupteur principal de batterie

Écran de radiateur amovible pour le nettoyage

Frein de rotation automatique

Reservoir amovible

Préfiltre à carburant avec réchauffeur à carburant

Système antichute de la flèche

Système antichute du balancier

Embrayage de ventilateur (humide)

Accumulateur pour l'abaissement de l'équipement de travail

Transducteur électrique

Châssis surbaissé sous capot

Pompe à carburant (50 L/min.)

Gyrophare

Clapet de sécurité pour le vérin de la flèche,

avec dispositif d'arrêt en cas de surcharge

Clapet de sécurité Balancier

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet (benne prenese, etc.)

Attache rapide

Prise électrique 12 volts (convertisseur 24V CC > 12V CC)

Alarme de translation

Flèches

5,85 m; 19' 2"

5,85 m; 19' 2" Travaux lourds

Balancier

2,1 m; 6' 11"

2,5m;8'2"

3,05 m; 10' 0"

3,6 m; 11' 10"

3,05 m; 10' 0" Travaux lourds

Commande automatique de la climatisation

Climatisation/chauffage automatique intégral

Climatisation/chauffage semi-automatique

Climatisation

Chauffage

Dégivrage

Cabine FOPS/FOG (ISO/DIS 10262)

FOPS (Structure de protection contre les chutes d'objets)

FOG (Barrière contre les chutes d'objets)

Plafond de cabine en acier plein

Eclairage de la cabine

Casquette pare-brise avant Chenilles

Track shoes

Patins à triple nervure (700 mm; 28")

Patins à triple nervure (800 mm; 32")

Patins à triple nervure (900 mm; 36")

Patins à double nervure (700 mm; 28")

Protection intégrale du rail de guidage des chenilles

(modèle à châssis haut uniquement)

Protection supplémentaire du bas de caisse

Système de préchauffage du liquide de refroidissement

Trousse à outils

Combinaison de travail pour l'opérateur

Kit de réduction sonore

Caméra de recul

Siege

Siège à suspension pneumatique réglable

Siège chauffant à suspension pneumatique réglable

Siège chauffant à suspension mécanique

Vanne de changement de mode (4 modes)

Hi-mate (système de gestion à distance)

Les opérations internationales. Toutes les mesures faisant partie du système ISO (impérial) sont arrondies à la livre ou au pouce ou au centimètre le plus proche.

VOTRE CONTACT

HYUNDAI

HEAVY INDUSTRIES EUROPE

CONSTRUCTION EQUIPMENT
