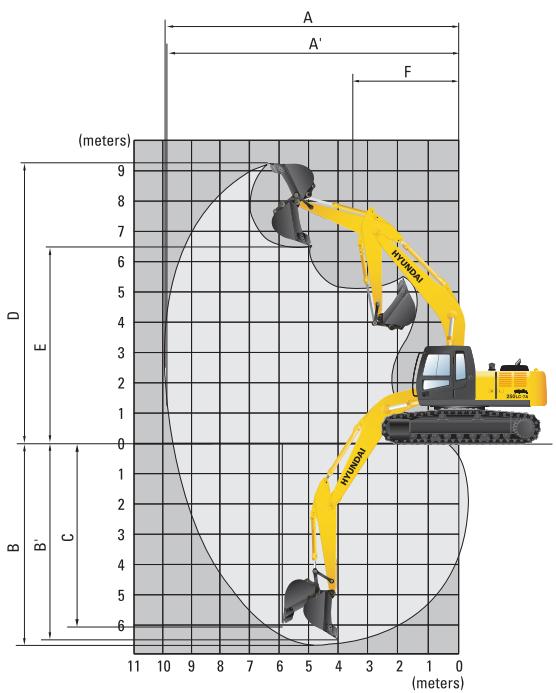

R250LC-7A - Excavatrice HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Excavatrice sur chenilles
Modèle	HYUNDAI R250LC-7A
Poids opérationnel	25 000 kg
Dimensions (L x l x H)	9 300 mm x 3 000 mm x 3 200 mm
Capacité du godet	0,8 m³ à 1,2 m³
Puissance moteur	150 kW (202 ch)
Type de moteur	Moteur diesel
Norme d'émission	EU Stage IIIA
Vitesse de déplacement	0 à 5,5 km/h
Rayon de braquage	3 800 mm
Type de chenilles	Chenilles en acier
Consommation de carburant	Environ 10-15 L/h selon l'utilisation
Entretien et nettoyage	Vérification régulière des niveaux d'huile, nettoyage des filtres, inspection des chenilles
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le réseau Hyundai
Sécurité	Équipements de sécurité conformes aux normes, protection contre les chutes d'objets
Garantie	2 ans ou 3 000 heures, selon la première éventualité
Utilisation recommandée	Travaux de terrassement, démolition, construction

FOIRE AUX QUESTIONS - R250LC-7A HYUNDAI

Quels types de problèmes courants peuvent survenir avec le Hyundai R250LC-7A ?

Les problèmes courants incluent des fuites d'hydraulique, des problèmes de démarrage, des surchauffes du moteur et des défaillances des composants électriques.

Comment résoudre une fuite hydraulique sur le R250LC-7A ?

Identifiez la source de la fuite, remplacez les joints défectueux ou les tuyaux endommagés et vérifiez le niveau d'huile hydraulique après la réparation.

Que faire si le moteur ne démarre pas ?

Vérifiez la batterie pour vous assurer qu'elle est chargée, inspectez le circuit électrique et assurez-vous que le réservoir de carburant est plein.

Comment prévenir la surchauffe du moteur ?

Assurez-vous que le système de refroidissement est propre, vérifiez le niveau de liquide de refroidissement et inspectez le radiateur pour toute obstruction.

Que faire en cas de défaillance des composants électriques ?

Vérifiez les fusibles, inspectez les connexions électriques pour des signes de corrosion et utilisez un multimètre pour tester les circuits.

Quelle est la fréquence recommandée pour l'entretien du Hyundai R250LC-7A ?

Il est recommandé de procéder à un entretien tous les 500 heures d'utilisation, y compris des vérifications des niveaux d'huile, des filtres et des composants hydrauliques.

Comment savoir si l'huile hydraulique doit être changée ?

Si l'huile est sale, a une odeur de brûlé ou si la machine fonctionne moins efficacement, il est temps de changer l'huile hydraulique.

Où trouver des pièces de rechange pour le Hyundai R250LC-7A ?

Les pièces de rechange peuvent être trouvées chez les concessionnaires Hyundai agréés, ainsi que sur des sites de vente en ligne spécialisés dans les équipements lourds.

Comment effectuer une vérification de sécurité avant d'utiliser la machine ?

Vérifiez les niveaux d'huile, le fonctionnement des freins, l'état des chenilles, et assurez-vous que tous les dispositifs de sécurité fonctionnent correctement.

MODE D'EMPLOI R250LC-7A HYUNDAI

EXCAVATRICE CHENILLEE Moteur Tier III instalé

250LC-7A

250NLC-7A

250LC-7A High Chassis

L'illustration peut présenter des équipements disponibles en option

Robex 250LC-7A

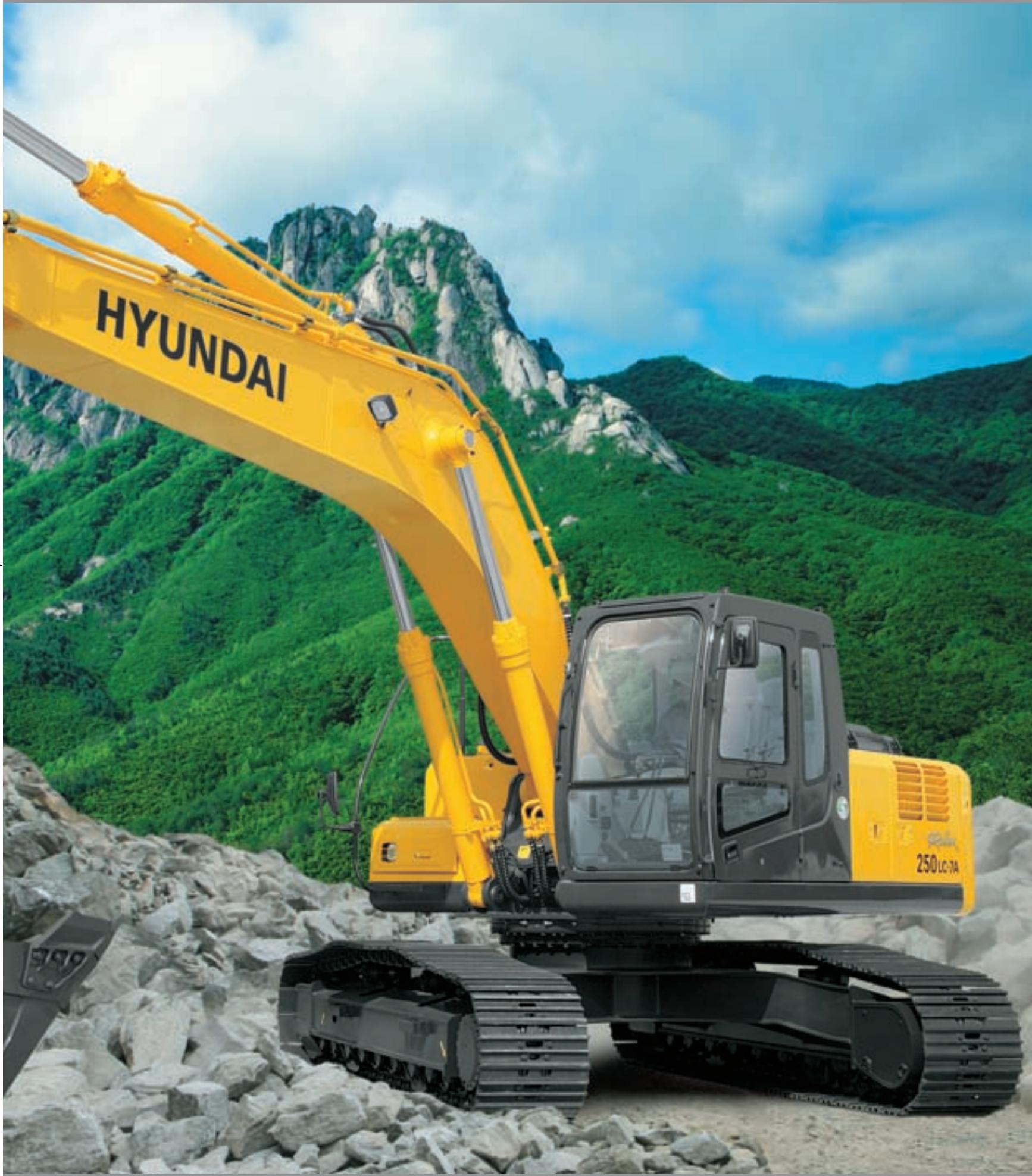

Conçu pour une puissance, des performances et une fiabilité maximales.

Un nouveau chapitre vient de s'ouvrir dans les équipements de construction. Pour que le rêve devienne réalité.

Relax 250LC-7A

Le comport de l'utilisateur au premier plan. La cabine spacieuse dépasse les normes industrielles usuelles.

Technologie de modélisation de cabine

Visibilité

• Une visibilité encore plus étendue, pour une utilisation plus sure et plus efficace.

Excellente ventilation

• La ventilation a été améliorée par l'ajout d'un plus grand système d'alimentation d'air frais et d'un début d'air suppléentaire dans la cabine.
• Le pare-brise et les vitres laterales coulissantes améliorent la ventilation.

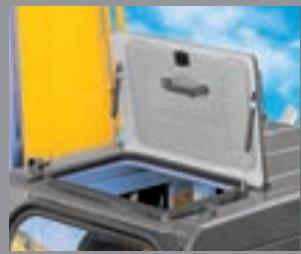

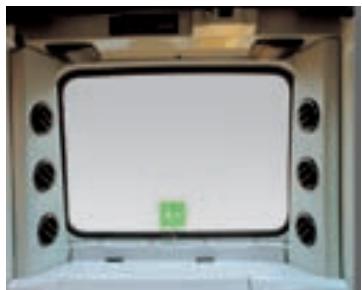

• Un grand toit ouvrant offre une visibilité vers le haut et une ventilation supplémentaire.

Environnement de travail comfortable

• Les leviers de commande et le siège sont régables pour offrir un comport maximal à l'opérateur.
  Le siège est entièrement régliable pour une position de travail optimale, réduisant lafatigue de l'opérateur.
• Les consoles coulissant vers l'avant et l'arrête pour une meilleure accessibilité.
• Les commandes à pression proportionnelle réduisent les efforts inutiles tout en assurant un travail précis.
• Les grandes vitres offrent une excellente visibilité dans toutes les directions.

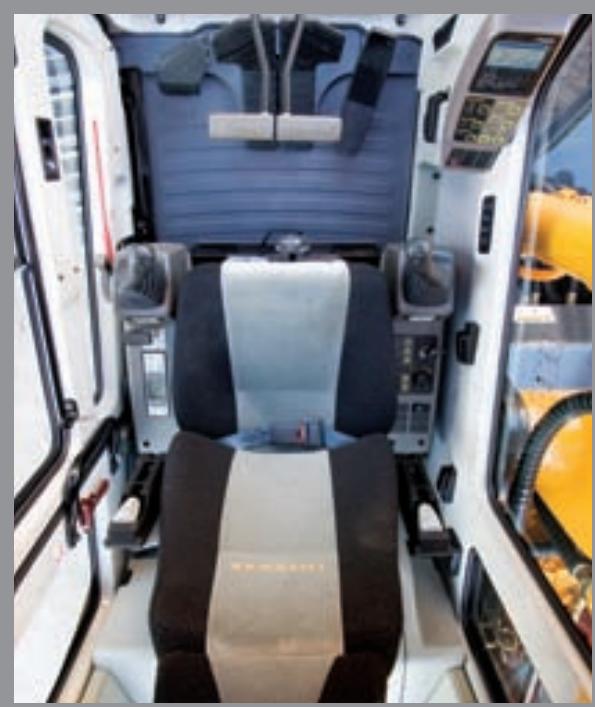

Conception peu bruyante

• La série 7A Robex a été conçue pour minimiser le niveau sonore.
• Les ingénieurs de Hyundai ont consenti d'importants efforts pour réduire au maximum les niveaux de bruit interieur et extérieur.
• Le niveau sonore dans la cabine a encore ete réduit en améliorant les joints de porte de la cabine et du compartmentement moteur.
• Un compartmentement moteur isolé, complenant un isolant sonore, réduit également les bruits.

1 Cabine spacieuse etcomfortable
2 Toit ouvrant en acier
3 Contacteur d'allumage et interrupteur de regime moteur de type molette

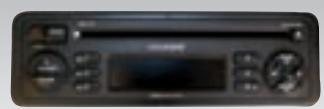

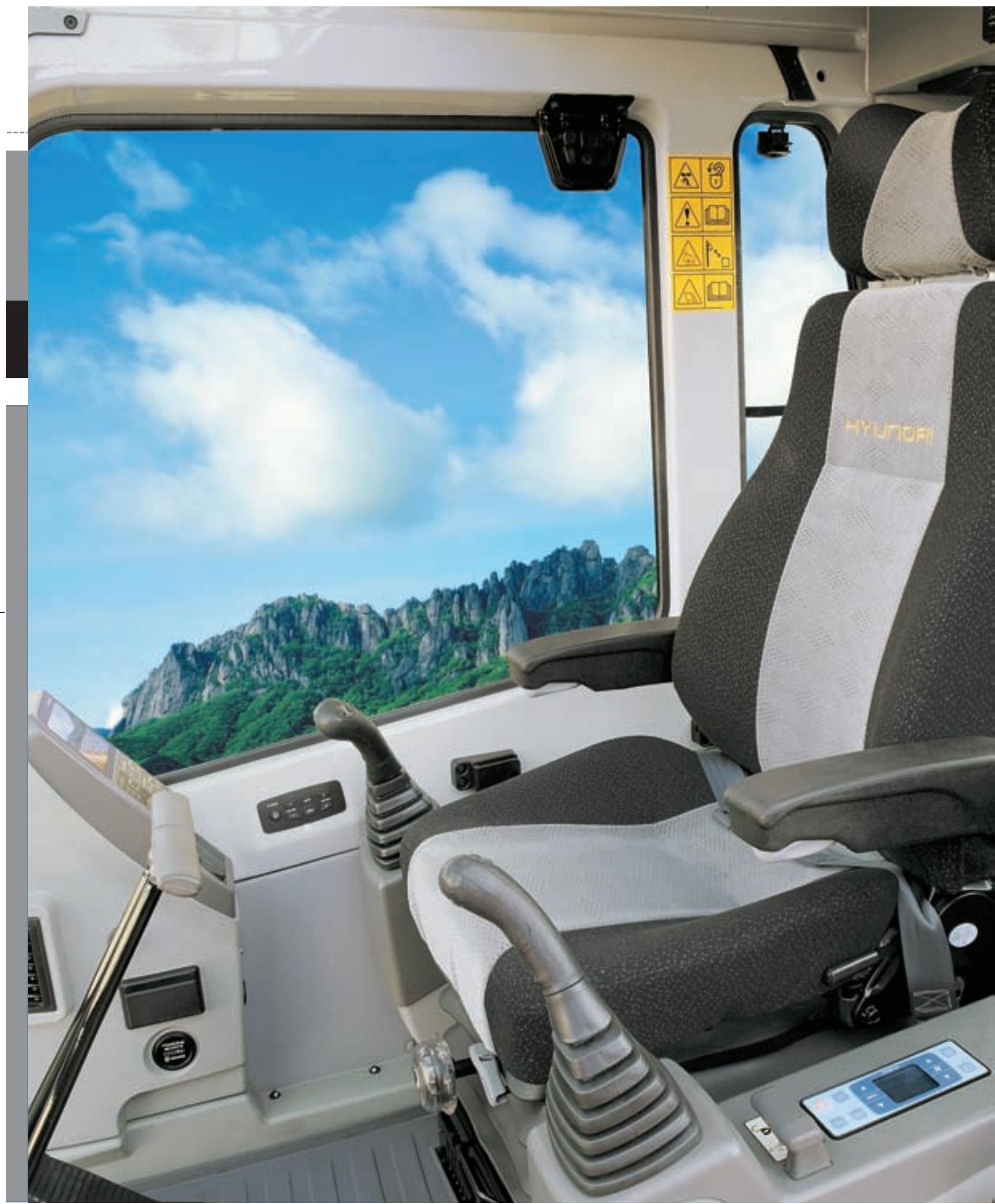

Commande Radio CD

Robex 250LC-7A

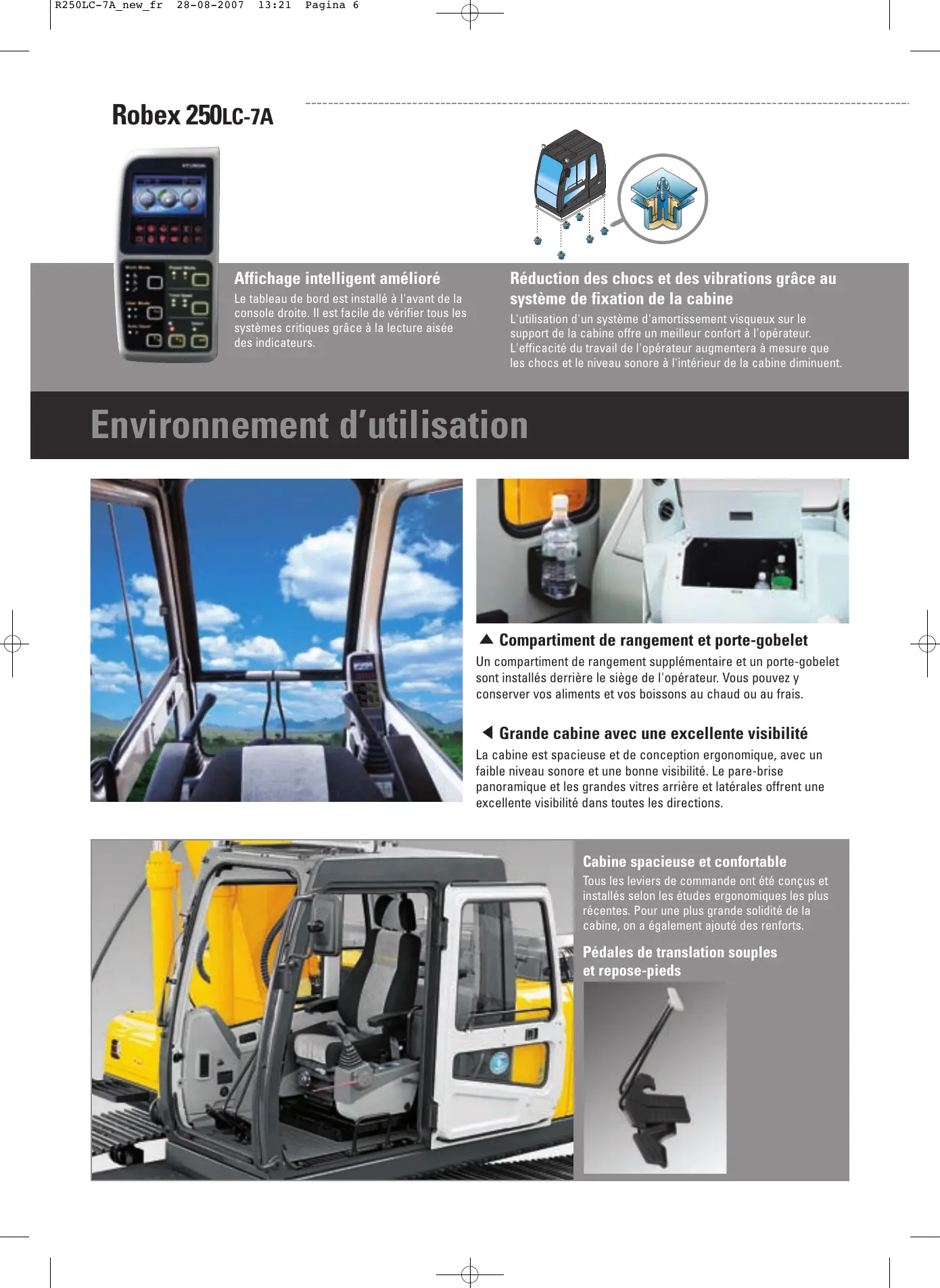

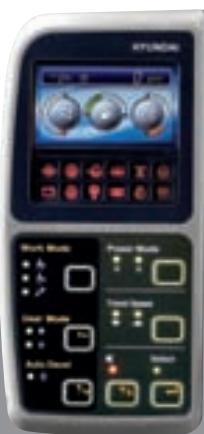

Affichage intelligent amélioré

Le tableau de bord est installé à l'avant de la console droite. Il est facile de vérifier tous les systèmes critiques grâce à la lecture aisée des indicateurs.

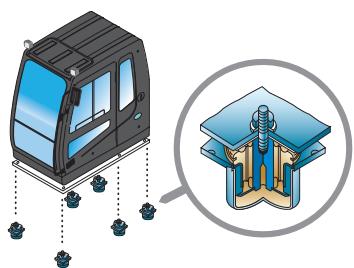

Réduction des chocs et des vibrations grâce au système de fixation de la cabine

L'utilisation d'un système d'amortissement visqueux sur le support de la cabine offre un meilleur comport à l'opérateur. L'efficacité du travail de l'opérateur augmentera à mesure que les chocs et le niveau sonore à l'intérieur de la cabine diminuent.

Environnement d'utilisation

Compartiment de rangement et porte-gobelet

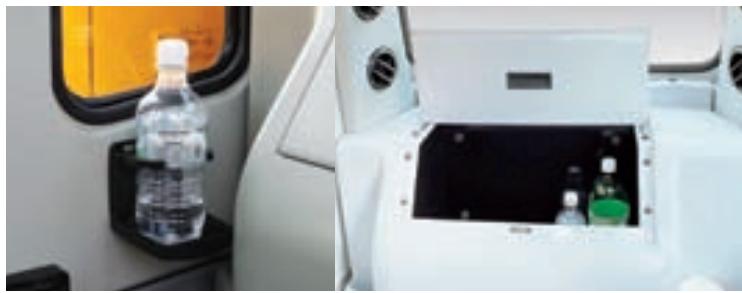

Un compartment de rangement supplémentaire et un porte-gobelet sont installés derrière le siège de l'opérateur. Vous pouvez y conserver vos alimentés et vos boissons au chaud ou au frais.

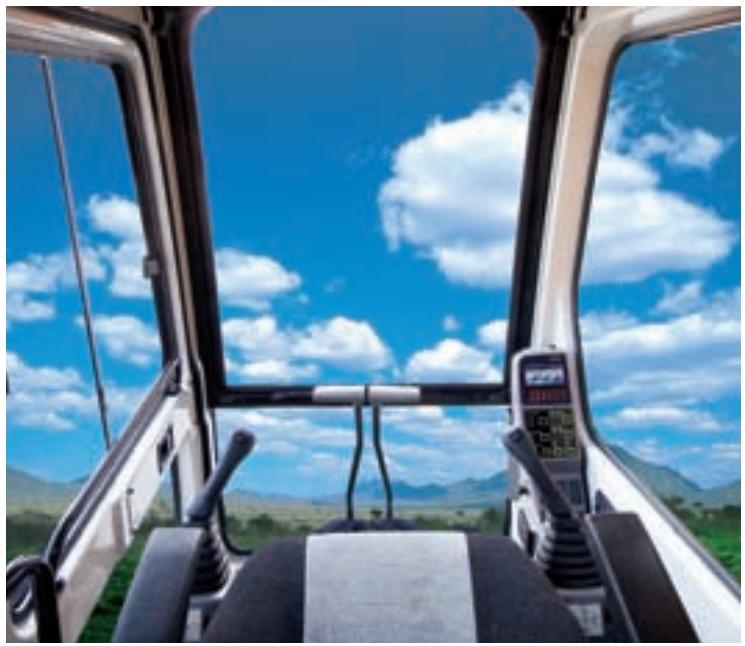

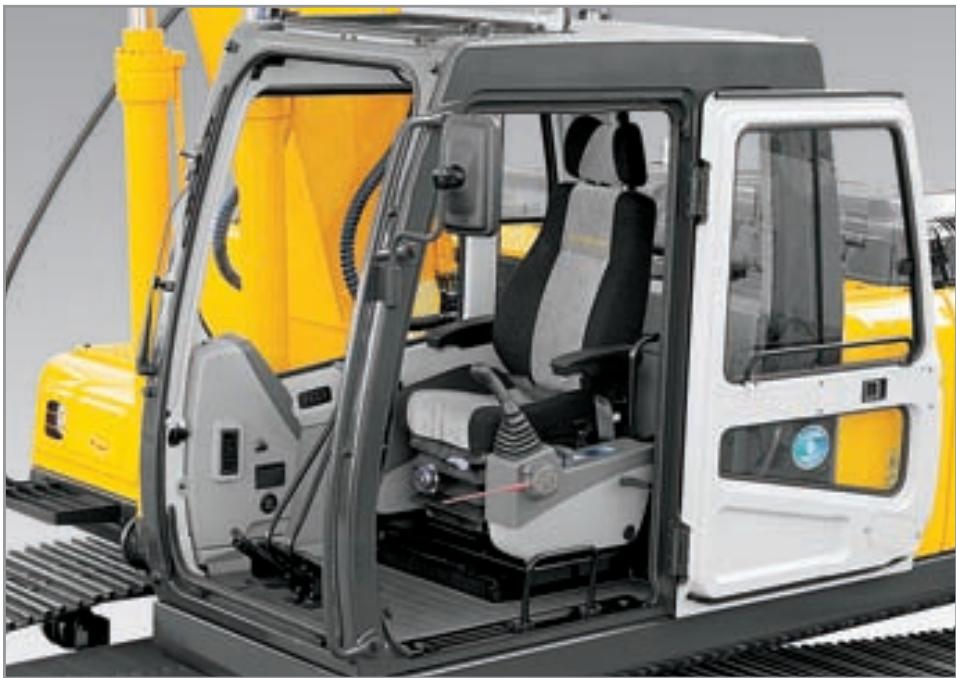

Grande cabine avec une excellente visibilité

La cabine est spacieuse et de conception ergonomique, avec un faible niveau sonore et une bonne visibilité. Le pare-brise panoramicique et les grandes vitres arrêté et laterales offrent une excellente visibilité dans toutes les directions.

Cabine spacieuse et comfortable

Tous les leviers de commande ont ete concus et installés selon les études ergonomiques les plus recentes. Pour une plus grande solidite de la cabine, on a egalement ajoute des renforts.

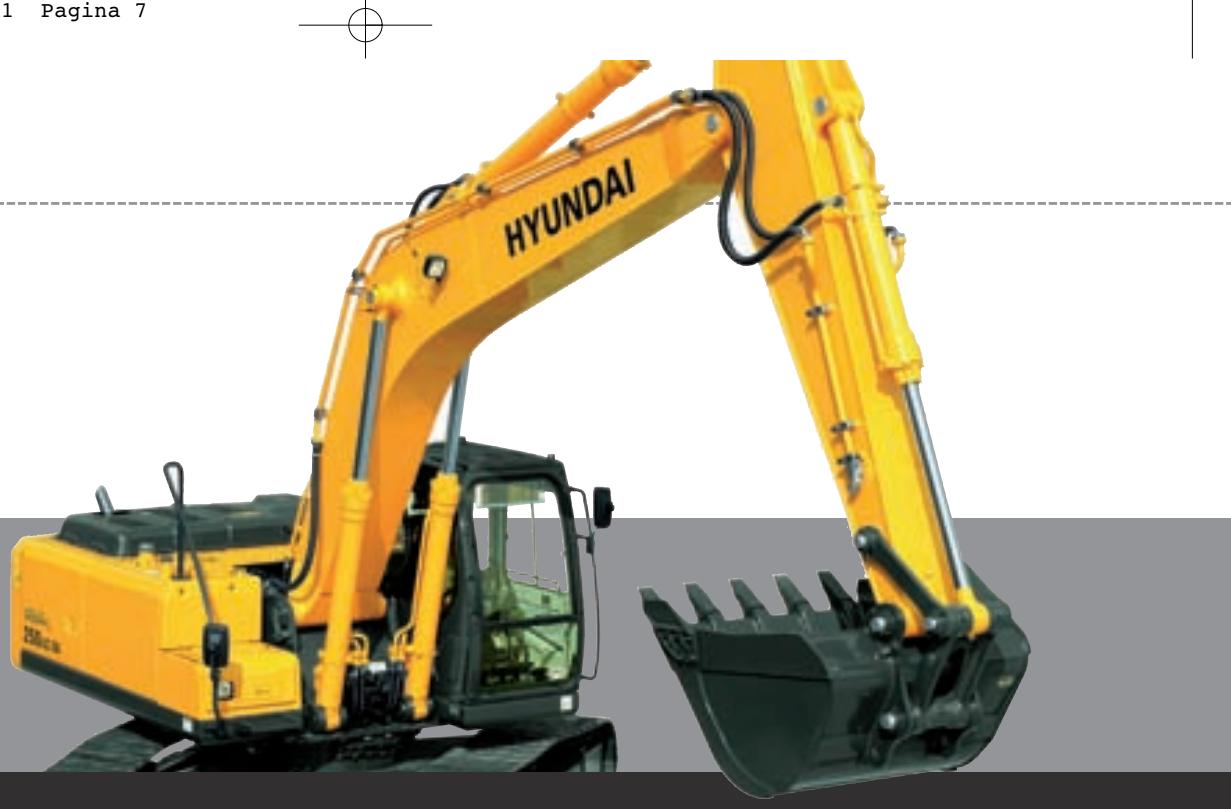

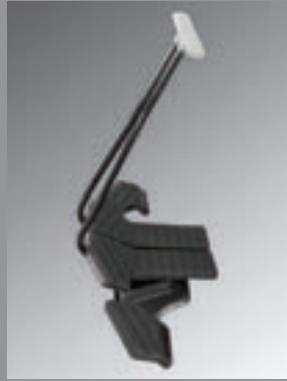

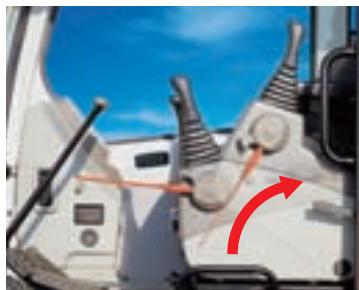

Pédales de translation soudes et repose-pieds

Protection maximal

Manettes très sensibles et accès aisé

Les nouvelles poignées de levier pour un contrôle prévis ont été équipées de plusieurs commutateurs.

Gauge

• Augmentation de puissance
• Bouton-poussoir de décalération
• Option (2)

Droite

• Klaxon
  Option (3)

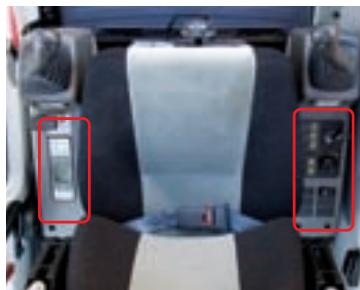

Tableaux de commande d'accès facile

Les interrupteurs et autres commandes essentielles se trouvent à proximate de l'opérateur. Cela permet de réduire les mouvements de l'opérateur, améliorant ainsi les commandes tout en réduisant la fatigue de l'opérateur.

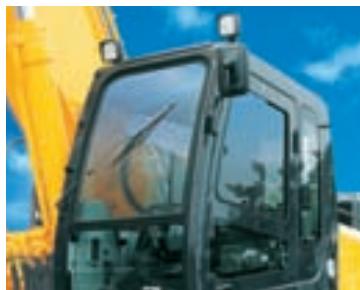

Sortie de secours par la vitre arriere

La vitre arrière est conçue pour que l'opérateur puisse sortir de l'engin en toute sécurité en cas d'urgence.

Essuie-glace relevable et Projecteurs sur la cabine

L'essuie-glace relevable a eté perfectionné pour une meilleure visibilité à l'avant. Les projecteurs situés sur la cabine augmentent la sécurité en éclairant largement les alentours de l'engin en cas de travail de nuit. (en option)

Les mêtres conditions de travail dans un environnement agreable

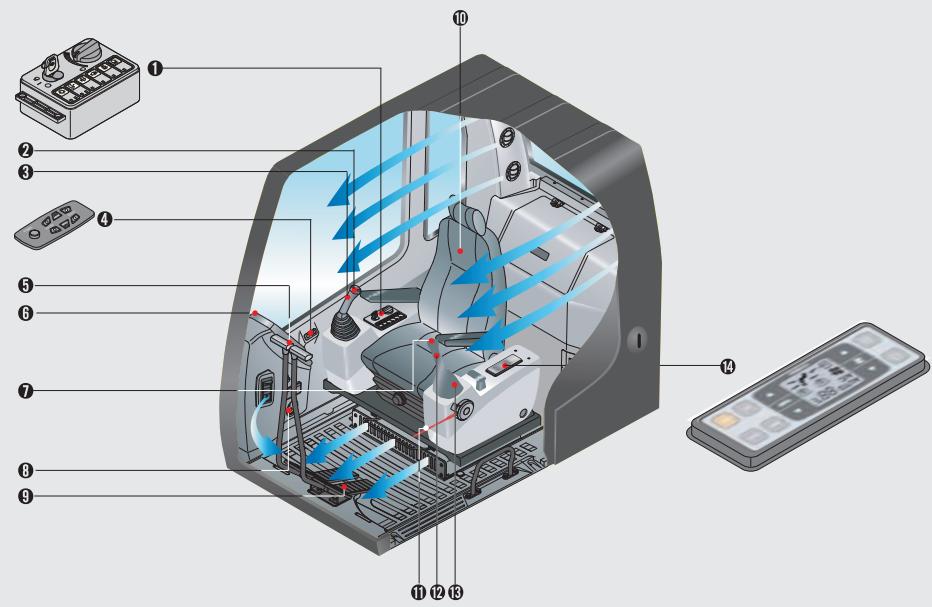

1 Panneau de commande centralisé
2 Klaxon
3 Option
4 Telecommande radio
Levier de déplacement
Groupe
7 Bouton de decélération
Compteur hora
9 Pedale de déplacement
10 Siège à suspension entiement régliable,
10 Levier de sécurité
12 Bouton Augmentation de puissance
13 Manette de commande
14 Climatisation et contrôle de chauffage

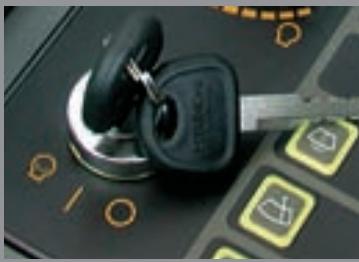

Prévention de surchauffedu moteur automatique

Si la température du liquide de refroidissement du moteur est trop élevé, le dispositif de commande CPU diminue le régime du moteur pour le refroidir.

Système anti-redémarrage

Le nouveau système protège le démarreur contre un redémarrage lorsque le moteur tourne, même si l'opérateur actionne accidentellement la clé de contact.

Système de commande d'augmentation de puissance

Lorsque le systeme d'augmentation de puissance est activé, la puissance d'attaque augmente d'environ 10% . Cela est particulièrement utile lorsqu'une puissance supplémentaire est temporalement nécessaire, par exemple lors de l'excavation de terre dure et de roches.

Système de réchauffage automatique

Une fois le moteur démarré, si la température du liquide de refroidissement du moteur est faible, le contrôleur de l'UC augmente automatiquement la vitesse du moteur et le début de la pompe pour réchauffer le moteur plus efficacement.

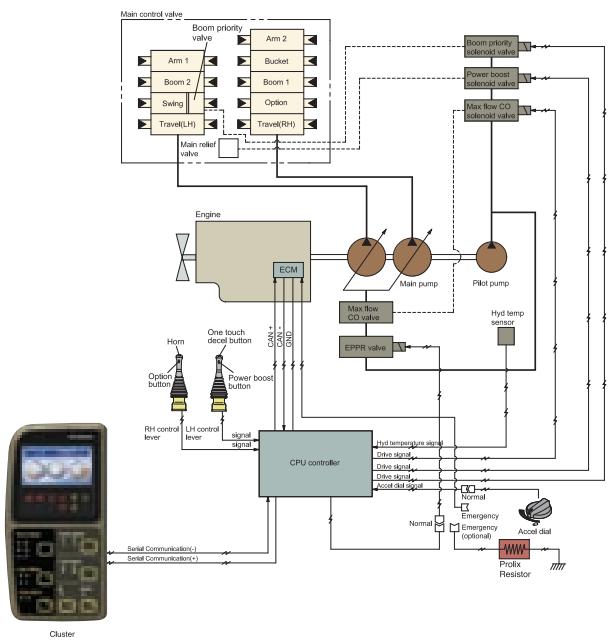

Système hydraulique perfectionné

SYSTEME CAPO AVANCE

Le système CAPO (Computer Aided Power Optimization: optimisation de puissance assistee par ordinateur) maintain la puissance du moteur et de la pompe à un niveau optimal. Les sélections de modes sont conçues pour diverses charges de travail et pour maintir de bonnes prestations tout en réduisant la consommation de carburant. Les caractéristiques telles que la décalération automatique et l'augmentation de puissance sont comprises dans le système. Le système contrôle le régime du moteur, la température du liquide de refroidissement et la température de l'huile hydraulique. Le système comprend des possibités d'autodiagnostic, qui affichent des codes d'erreur sur le panneau combiné.

NOUVEAU SYSTEME DE COMMANDE DE MODE

MODE PUISSANCE

Mode H: puissance elevée

Mode S:puissance standard

MODE DE TRAVAIL

:Travaux durs

:Travaux generaux

: Marteau

MODE UTILISATEUR

Mode M: Puisance maximale

Mode U: Mémorisation des préférences de puissance de l'utilisateur

Système de décelération automatique

Lorsque les commande ne sont pas sollicité pendant plus de 4 secondes, le dispositif de contrôle CPU envoie l'ordre à

l'actionneur d'accelerateur de réduire le régime du moteur à 1050 t/min. Cela

diminue la consommation de carburant et réduit les niveaux sonores dans la cabine.

Système de coupure de début max.

Pour des commandes précises et des travaux de finition, le système de coupure de début max réduit le début de la pompe, permettant ainsi de travailler en douceur.

Système d'auto-diagnostic

Le dispositif de contrôle CPU diagnostique les problèmes dans le système CAPO provoqués par un dysfonctionnement hydraulique ou électrique et les affiche à l'écran LCD du panneau combiné sous la forme de codes d'erreur. Ce dispositif de contrôle peut identifier 48 types distinct d'erreurs. Les informations de cet apparéil, telles que le régime moteur, la pression de la pompe principale, la tension de la batterie, la température hydraulique et le statut de tous les commutateurs électriques fournir à l'opérateur l'état exact de cette machine. Cet instrument permet un diagnostic rapide en cas de panne.

Système de bouton-poussoir de décélération

Lorsque you appuyez sur le bouton-poussoir de decélation, le dispositif de contrôle CPU commande l'actionneur d'accelération pour réduire le régime du moteur à 800 t/min. Et lorsque you appuyez à nouveau sur le bouton-poussoir de decélation, le moteur revient au régime précédent.

Système de commande de début de la pompe

En position neutre, Le débit de la pompe est réduit au minimum pour éliminer les pertes de puissance. En cours d'utilisation, Le départ maximum de la pompe est fourni par l'actionneur pour augmenter la vitesse. En cas de mouvement du levier de commande, le débit de la pompe est régé automatiquement et la vitesse de l'actionneur peut être commandée proportionnellement.

Système de maintain du balancier et de la flèche

Les soupapes de retenue de la vanne de commande principale empêchent le balancier et la flèche de descendre lorsqu'ils restent un long moment en position neutre.

Système de régénération de débit du balancier

La soupape de régénération de débit du balancier assure un fonctionnement du balancier tout en douceur, sans cavitations.

Amortisseur hydraulique dans la pédale de translation

Amélioration des sensations et maitrise de la translation à l'aide de dispositif de réduction des chocs.

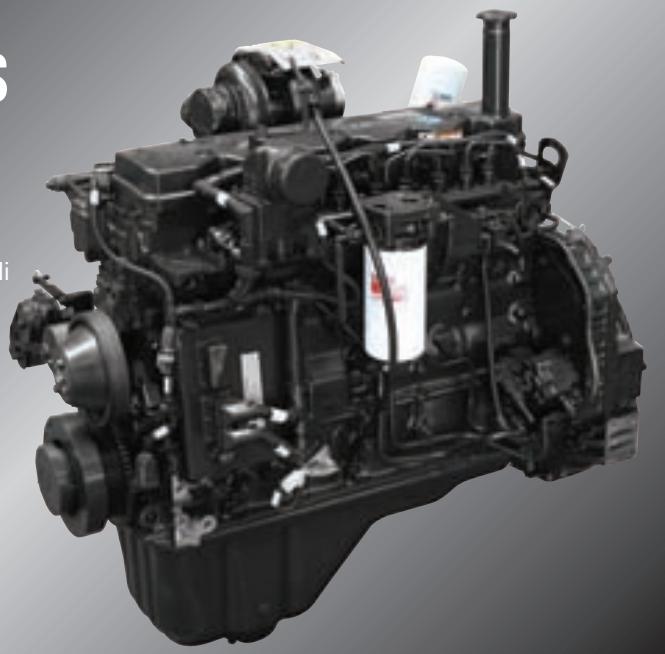

Moteur CUMMINS QSB6.7

Le moteur six cylindres à turbocompresseur et refroidi par air est conçu pour la puissance, la fiabilité, l'économie et les faibles émissions. Ce moteur est conforme aux normes d'émission Tier III.

La définition du progrès

Le moteur 6,7 litres Série B Système Quantum combine des commandes électroniques complètes à des performances d'une grande fiabilité.

L'électronique du QSB6.7 a fait ses preuves avec nos produits de grande puissance dans les conditions de travail les plus dures et les plus exigeantes telles que des chantiers poussièreux et des opérations minières tout en respectant les normes d'émission mondiales.

Le QSB6.7 est équipé de 24 soupapes avec injecteurs centrés et cuvette à piston symétrique. La combinaison d'un meilleur flux d'air et d'un carburant distribué de manière uniforme permet de générer une(Meilleure puissance, un meilleur régime transitoire et une consommation moindre.

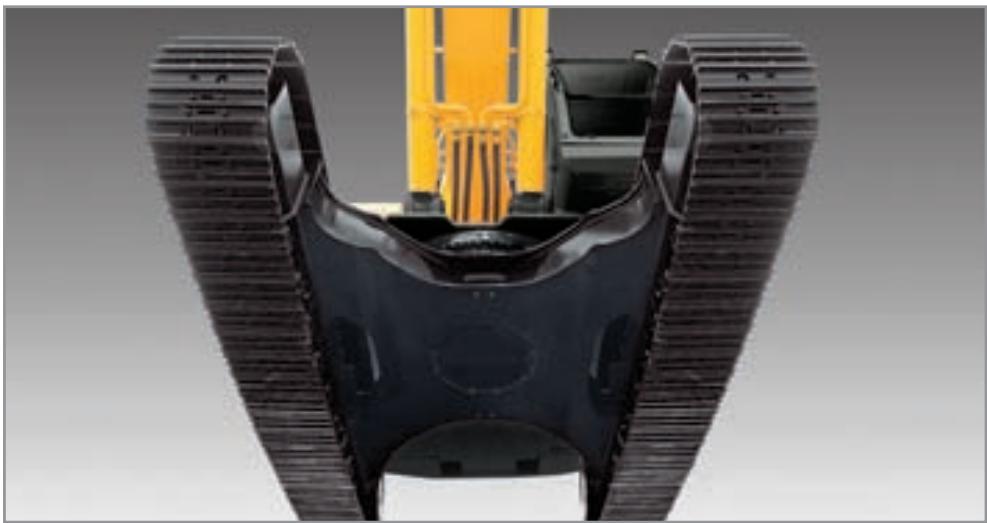

Performances supérieures

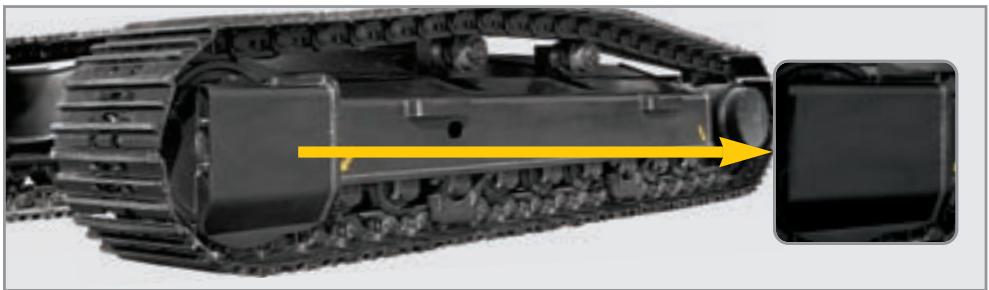

Chassis inférieur stable et solide

Le chassis renforcé de forme tubulaire est entièrement soudé avec des pieces en acier caractérisées par une grande solidité et une faible tension. Il garantit la sécurité et la résistance face à l'impact extérieur lors de la conduite sur sol rugieux et lors de travaux sur sites humides. L'utilisation de galet supérieurs et inférieurs et de protections de chenille hautement durables assure un transfert adequat de la machine sur tous les terrains. Le long chassis inférieur comprend des composants style excavatrice pour travaux lourds. Un chassis central en X est intégralement soudé pour une solidité et une durabilité maximales.

Guides de chenilles et ajusteurs

Les robustes guides de chenillesMaintiennent les patins de chenilles en place. Le réglage des chenilles se fait aisément grâce aux ajusteurs à cylindre graisseur et aux ressorts amortisseurs.

(Guide chenille complet: option)

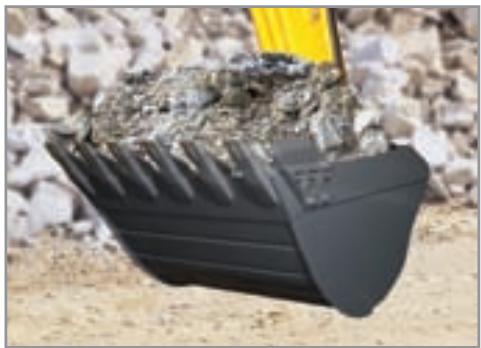

Godet et articulation de godet renforcés

Pour éviter toute usure excessive des chevilles et douilles, des joints scellés ont été utilisés. La liaison du godet comprend des caractéristiques haute durabilité et anti-usure. Plaques de renfort supplémentaires soudées sur la section du bord de coupe. Acier plus écais et plaque latérale supplémentaires mis en place pour consolider le godet.

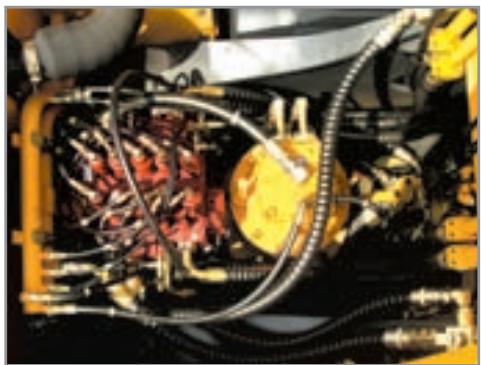

Commande de pivotement puissant et plus précise

Des caractéristiques améliorées d'amortissement des chocs font de la rotation une action précise et sans à-coup.

Des portes entièrement ouvrable et l'utilisation d'une clé principale offrent un accès aisé pour l'entretien.

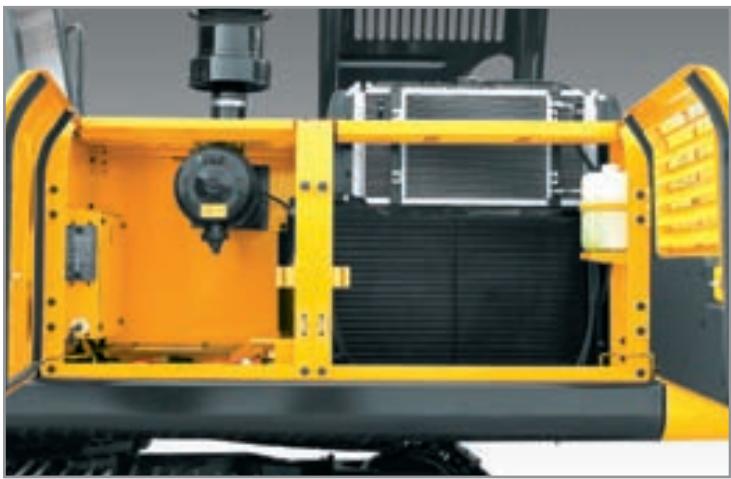

Fiabilité et maintenance

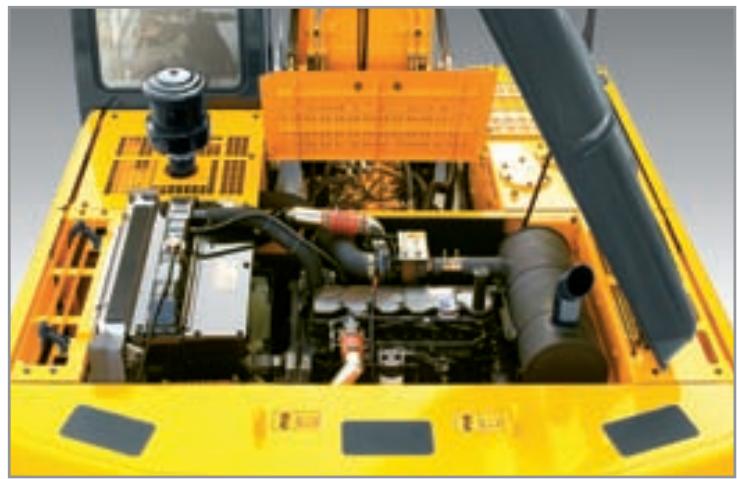

Capot létal à ouverture gauche et droite

L'accès facile aux composants vitaux offre une vue parfaitement dégagée des composants, ce qui facilité l'entretien et les réparations.

Composants moteur facies à entretenir

Un système de refroidissement et de préchauffage sont prévue pour une utilisation optimale et immediate, et garantir de la sorte une plus longue durée de vie pour le moteur et les composants hydrauliques. L'entretien du moteur et du circuit hydraulique est considérablement simplifié grâce à l'accessibilité totale.

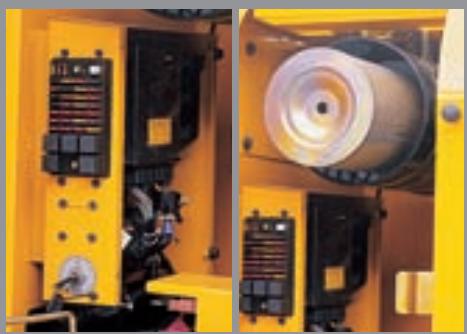

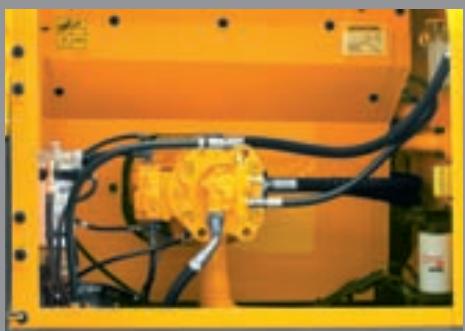

Boitier de commande électrique et filtré à air facile à replacer centralisés

Le boitier de commande électrique et le filtré à air sont centralisés dans un seul et même compartment pour faciliter l'entretien.

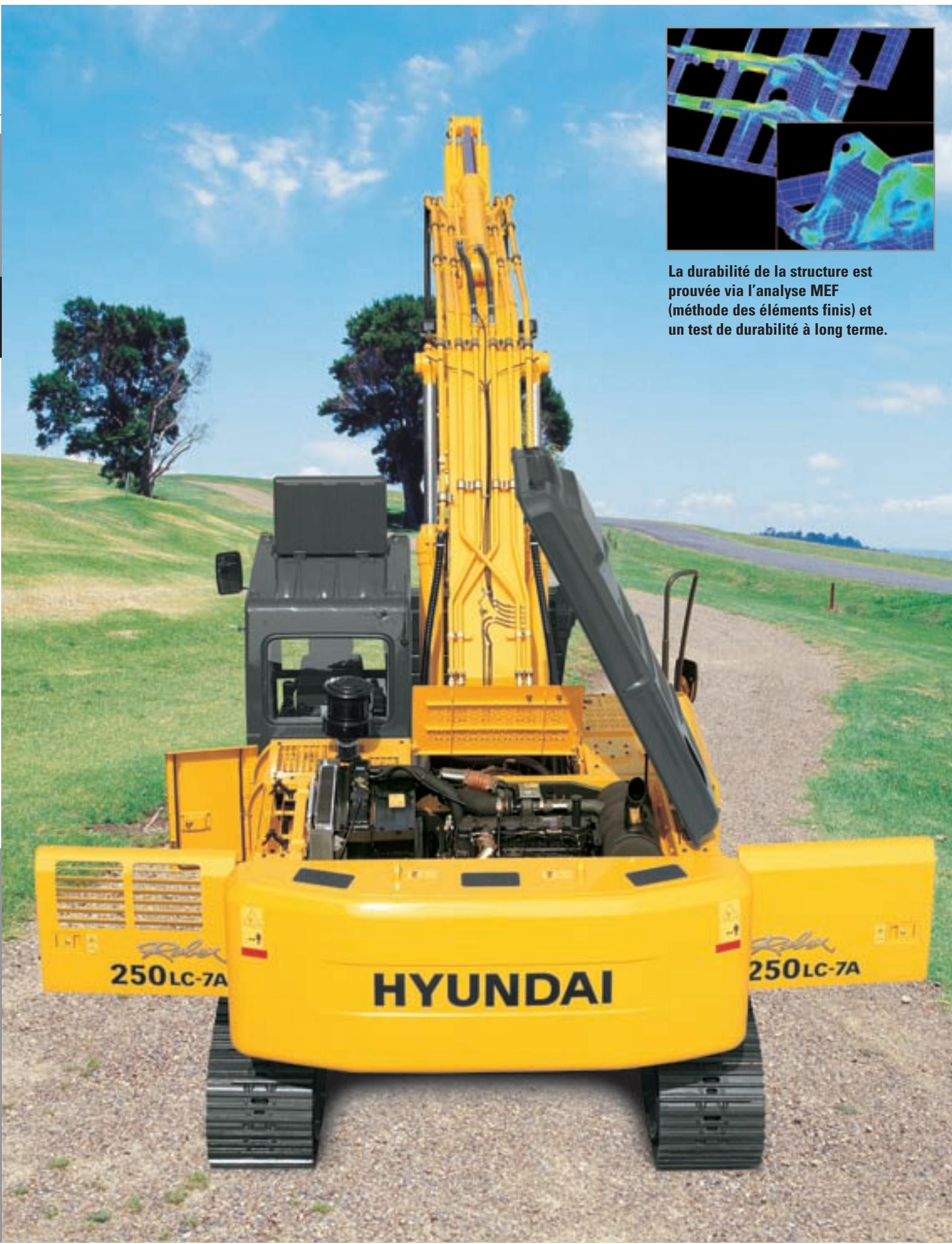

Pompe hydraulique très efficace

La capacité de sortie de la pompé a été augmentée.

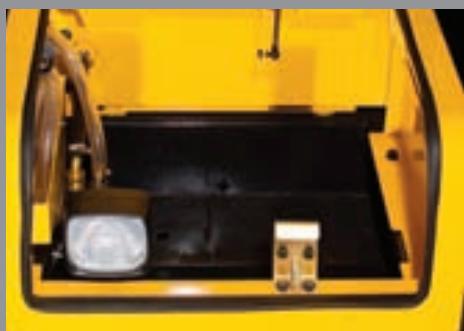

Grand coffre à outils constituent un espace de rangement supplémentaire

Specifications

Moteur

Modèle			Cummins QSB6.7
Type			Moteur diesel à 4 temps, 6 cylindres en ligne, injection directe, avec turbocompresseur et refroidi par air, faibles émissions
Puisance nominale au volant	SAE	J1995 (brute)	176 CV (131 kW) /à 1900 tpm
		J1349 (nette)	163 CV (131 kW) /à 1900 tpm
	DIN	6271/1 (brute)	178 CV (221 kW) /à 1900 tpm
		6271/1 (nette)	165 CV (121 kW) /à 1900 tpm
Couple max.			81,4 kgf.m à 1400 tpm
Alésage x course			107 x 124 mm (4.2" x 4.9")
Cylindrée			6700 cc (409 cu in)
Batteries			2 x 12 V x 100 AH
Démarreur			24 V - 4,5 kw
Alternateur			24 V - 50 Amp

Système hydraulique

Pompe principale
Type	Deux pompes à piston à cylindrée variable
Débit max.	2x222 ℃/min (59.2 US gpm / 49.3 UK gpm)
Sous-pompe pour le circuit de contrôle	Pompe à engrenages
Système de pompè à capteur transversal et économisant le carburant
Moteurs hydrauliques.
Translation	Moteur à piston axial à deux vitesses avec soupape de frein et frein de stationnement
Rotation	Moteur à piston axial avec frein automatique
Réglage de la soupape de décharge
Circuits de travail	330 kgf/cm² (4,690 psi)
Translation	330 kgf/cm² (4,690 psi)
Augmentation de puissance (fliche, balancier, godet)	360 kgf/cm² (5,120 psi)
Circuit de rotation	275 kgf/cm² (3,910 psi)
Circuit de commande	35 kgf/cm² (500 psi)
Soupape de service	Installé
Vérins hydrauliques
N° de vérins alésage x tige x course	Flèche: 2-140 x 95 x 1345 mm (5.5" x 3.7" x 52.9")
	Balancier: 1-150 x 110 x 1620 mm (5.9" x 4.3" x 63.8")
	Godet: 1-135 x 90 x 1185 mm (5.3" x 3.5" x 46.7")

Translation & freins

Type de translation		Entitément hydrostatique
Moteur de translation		Moteur à piston axial, modèle sabot
Système de démultiplication	STD/HC	Démultiplicitateur planétaire
Traction max. barre de tirage		21600 kgf
Vitesse de translation max. (elevée)/(basse)		5,3 km/h / 3,3 km/h
Aptitude en côte		35° (70%)
Frein parking		Humide, multi-disque

Commandes
Des joysticks opérés par pression du pilote et des pédales avec leviers détachables garantissant un fonctionnement aisé et sans fatigue.

Commande pilote	Deux joysticks avec un levier de sécurité (gauche): rotation et balancier, (droite): flèche et benne (schéma ISO)
Translation et direction	Deux leviers avec pédales
Etranglement du moteur	Électrique, type rotatif
Feux	Deux faux montés sur la flèche, un sous la boîte des batteries

Système de pivotement

Mateur de pivotement	Mateur à piston axial
Démultiplication de la rotation	Démultiplicitateur planétaire
Graissage du roulement de rotation	Bain de graisse
Frein de rotation	Humide, multi-disque
Vitesse de rotation	12,0 tpm

Contenances du liquide de refroidissement et des lubrifiants

(remplissage)		litre	Gallon américain	Gallon brannique
Réservoir de carburant		340	89.8	74.8
Liquide de refroidissement du moteur		35	9.2	7.7
Carter huile moteur		24	6.3	5.3
Système de rotation		6	1,6	1.3
Réduction finale (chaque côte)	STD/HC	33	0.87	0.73
Circuit hydraulique (réservoir y compris)		300	793	66.0
Réservoir hydraulique		190	50.2	41.8

Train de roulement
Le chassis central en X est intégralement soude avec un chassis de chenille à section en caisson renforcée. Le chassis comprend des galets lubrifiés, des ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaine de chenille avec patins à double ou triple nervure.

Chassis central	Chassis central en X
Chaines	Type caisson pentagonal
Nombre de patins de chaque coté	51
Nombre de galets supérieurs de chaque coté	2
Nombre de galets inférieurs de chaque coté	9
Nombre de guides de chenille de chaque coté	2

Poids en ordre de marche (approximatif)
Poids en ordre de marche avec flèche de 5680 mm (18' 8"), balancier de 2920 mm (9' 7"), SAE nominal 0,92m^3 (1.20 yd³), rétrocaveuse à godet, lubricant, liquide de refroidissement.
Poids des composants principaux

Structure supérieure	5520 kg (12,170 lb)
Contrepoids	4600 kg (10,140 lb)
Flèche (avec vérin de balancier)	2280 kg (5,030 lb)

Poids en ordre de marche

Patin		Poids en ordre de marche		Pression au sol
Type	Largeur mm (in)	Kg (lb)		kgf/cm2(psi)
triple nervure	※600 (24)	R250LC-7	25200 (55,600)	0,51 (7.25)
		R250NLC-7	25100 (55,300)	0,51 (7.25)
		R250LC-7 H/C	27450 (60,520)	0,53 (7.54)
	700 (28)	R250LC-7	25500 (56,200)	0,44 (6.26)
		R250LC-7 H/C	28020 (61,770)	0,46 (6.54)
	800 (32)	R250LC-7	25800 (56,900)	0,39 (5.55)
		R250LC-7 H/C	28400 (62,610)	0,41 (5.83)
	900 (36)	R250LC-7	26100 (57,500)	0,35 (4.98)
double nervure	710 (28)	R250LC-7 H/C	28620 (63,100)	0,46 (6.54)

※ Equipement standard

Accessoires godet rétro-arrête

Godets

Profil SAE ^3 (^3)

0.60 (0.78)
0.79 (1.03)

1,03 (1.35)

※1,08(1.41) 1,50(1.96)

1,07 (1.40) 1,27 (1.66) 1,15 (1.50) 1,46 (1.91)

1.16 (1.52)

Capacité m3(yd3)		Largeur mm (in)		Poidskg (lb)	Recommendation mm(ft.in)
					Flèche5850 (19' 2")
Profil SAE	Profil CECE	Sans couteauxlatéraux	Avec couteauxlatéraux		Bras	2100(6' 11")	2500(8' 2")	3050(10' 0")	3600(11' 10")
0,60 (0.78)	0,55 (0.72)	760 (29.9)	880 (34.6)	720 (1,590)	●		●	●	●
0,79 (1.03)	0,70 (0.92)	890 (35.0)	1010 (39.8)	790 (1,740)	●		●	●	●
1,03 (1.35)	0,90 (1.18)	1090 (42.9)	1210 (47.6)	890 (1,960)	●		●	●	■
※ 1,08 (1.41)	0,95 (1.24)	1130 (44.5)	1250 (49.2)	910 (2,000)	●		●	■	▲
1,50 (1.96)	1,30 (1.70)	1490 (58.7)	1610 (63.4)	1080 (2,380)	●		■	▲	-
■ 1,07 (1.40)	0,95 (1.24)	1150 (45.3)	-	1120 (2,460)	●		●	■	▲
■ 1,15 (1.50)	1,00 (1.31)	1210 (47.6)	-	1160 (2,550)	●		●	■	▲
■ 1,27 (1.66)	1,10 (1.44)	1310 (51.6)	-	1240 (2,730)	●		●	▲	▲
■ 1,46 (1.91)	1,28 (1.67)	1460 (57.5)	-	1320 (2,910)	●		■	▲	-
● 1,16 (1.52)	1,00 (1.31)	1340 (52.8)	-	1280 (2,820)	●		●	■	-

※:Godet pelle retrocaveuse standard
:Travaux lourds
:Godetaroches-travaux lourds

: : D'application pour des produits d'une densité 2000 kg/m³ ou moins

: D'application pour des matériaux d'une densité 1600kg / m^3 ou moins

: D'application pour des matériaux d'une densité 1100kg / m^3 ou moins

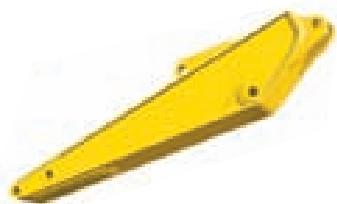

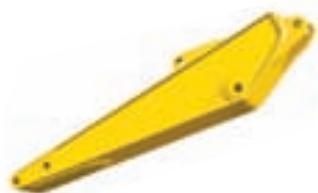

Accessoire de pelle rétrocaveuse

La flèche et les balanciers sont en section à caisson, à faibles contraintes, entièrement soudés. Une flèche de 5,85 m et des balanciers de 2,1 m; 2,5 m; 3,05 m et 3,60 m sont disponibles. Les godets sont des accessoires entièrement soudés en acier à haute résistance.

2100mm (6' 11")

2500 mm (8' 2")

※3050mm(10'0")

3600mm (11^10^ )

Force d'excavation

Bras	Longueur	mm (ft.in)	2100 (6' 11")	2500 (8' 2")	*3050 (10' 0")	3600 (11' 10")	Remarque
	Poids	kg (lb)	1330 (2,930)	1360 (3,000)	1450 (3,200)	1520 (3,350)
Force d'excavation du godet	SAE	kN	156,9 [171.2]	156,9 [171.2]	156,9 [171.2]	156,9 [171.2]	[ ]: Augmentation de puissance
		kgf	16000 [17,450]	16000 [17,450]	16000 [17,450]	16000 [17,450]
		lbf	35270 [38,480]	35270 [38,480]	35270 [38,480]	35270 [38,480]
	ISO	kN	178,5 [194.7]	178,5 [194.7]	178,5 [194.7]	178,5 [194.7]
		kgf	18200 [19,850]	18200 [19,850]	18200 [19,850]	18200 [19,850]
		lbf	40120 [43,770]	40120 [43,770]	40120 [43,770]	40120 [43,770]
Force d'excavation du bras	SAE	kN	135,3 [147.6]	130,4 [142.3]	114,7 [125.2]	116,7 [127.3]
		kgf	13800 [15,050]	13300 [14,510]	11700 [12,760]	11900 [12,980]
		lbf	30420 [33,190]	29320 [31,990]	25790 [28,130]	26230 [28,610]
	ISO	kN	140,2 [153.0]	134,4 [146.6]	118,7 [129.4]	120,6 [131.6]
		kgf	14300 [15,600]	13700 [14,950]	12100 [13,200]	12300 [13,420]
		lbf	31530 [34,400]	30200 [32,950]	26680 [29,110]	27120 [29,590]

Note: Poids du balancier y compris l'articulation et le verin de godet.

Balancier standard

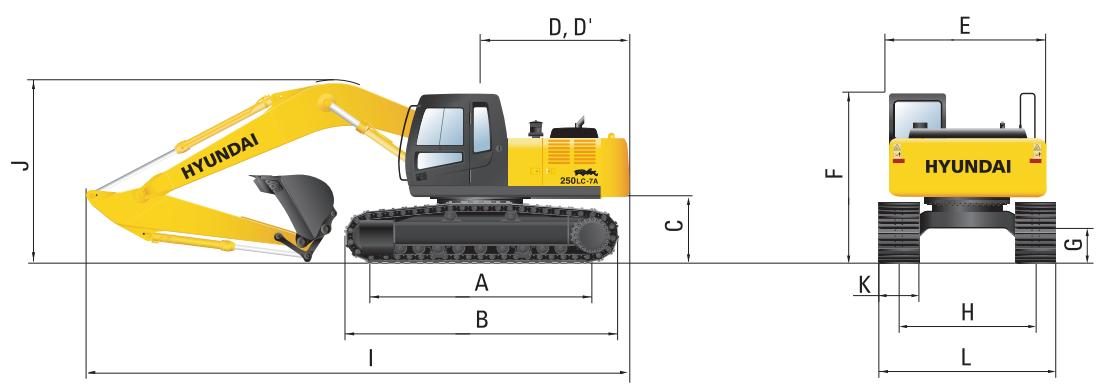

Dimensions et Rayons d'action

Dimensions R250LC/NLC-7A

mm (ft·in)

A	Empattement	3830	(12' 7")
B	Longueur hors tout de l'excavatrice	4640	(15' 3")
C	Garde au sol du contrepoids	1115	(3' 8")
D	Rayon de rotation à l'arrière	2965	(9' 9")
D'	Longueur de l'extrémité arrêté	2870	(9' 11")
E	Largeur hors tout de la structure supérieure	2840	(9' 11")
F	Hauteur hors tout de la cabine	2990	(9' 10")
G	Garde au sol min.	480	(1' 7")
H	Voie	2580	(8' 6")

mm (ft · in)

	Longueur flèche		※5850 (19' 2")
	Longueur du balancier		2100 (6' 11")	2500 (8' 2")	※3050 (10' 0")	3600 (11' 10")
I	Longueur hors tout		10050 (33' 0")	10000 (32' 10")	9920 (32' 7")	9910 (32' 6")
J	Hauteur hors tout de la flèche		3530 (11' 7")	3590 (11' 9")	3220 (10' 7")	3590 (11' 9")
K	Largeur patin de chenille		※600 (24")	700 (28")	800 (32")	900 (36")
L	Largeur hors tout	R250LC-7A	3180 (10' 5")	3280 (10' 9")	3380 (11' 1")	3480 (11' 5")
		R250NLC-7A	2980 (9' 9")	-	-	-

※ Equipement standard

Rayons d'action R250LC/NLC-7A

mm (ft·in)

	Longueur flèche	※5850(19' 2")
	Longueur du balancier	2100 (6' 11")	2500 (8' 2")	※3050 (10' 0")	3600 (11' 10")
A	Portée d'attaque max.	9550 (31' 4")	9870 (32' 5")	10360 (34' 0")	10870 (35' 8")
A'	Portée d'attaque max. au sol	9360 (30' 9")	9680 (31' 9")	10190 (33' 5")	10700 (35' 1")
B	Profondeur d'attaque max.	6050 (19' 10")	6450 (21' 2")	7000 (23' 0")	7550 (24' 9")
B'	Profondeur d'attaque max. (niveau 8')	5840 (19' 2")	6260 (20' 6")	6830 (22' 5")	7400 (24' 3")
C	Profondeur d'attaque max. pour murs verticaux	5480 (18' 0")	5640 (18' 6")	6150 (20' 2")	6830 (22' 5")
D	Hauteur d'attaque max.	9450 (31' 0")	9460 (31' 0")	9670 (31' 9")	9920 (32' 7")
E	Hauteur de déversement max.	6360 (20' 10")	6420 (21' 1")	6630 (21' 9")	6860 (22' 6")
F	Rayon de rotation min.	4420 (14' 6")	4200 (13' 9")	3980 (13' 1")	3900 (12' 10")

※ Equipement standard

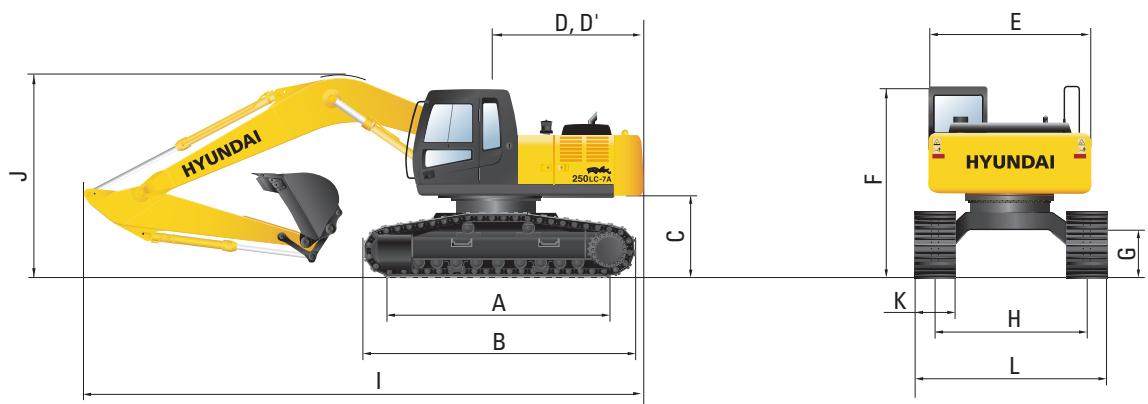

Dimensions R250LC-7A Chassis Haut

mm (ft·in)

A	Empattement	4030	(13' 3")
B	Longueur hors tout de l'excavatrice	4940	(16' 2")
C	Garde au sol du contrepoids	1470	(4' 10")
D	Rayon de rotation à l'arrière	2965	(9' 9")
D'	Longueur de l'extrémité arrière	2870	(9' 5")
E	Largeur hors tout de la structure supérieure	2840	(9' 4")
F	Hauteur hors tout de la cabine	3345	(10' 12")
G	Garde au sol min.	765	(2' 6")
H	Voie	2790	(9' 2")

mm (ft·in)

	Longueur flèche	※5850 (19' 2")
	Longueur du balancier	2100 (6' 11")	2500 (8' 2")	※3050 (10' 6")	3600 (11' 10")
I	Longueur hors tout	10060 (33' 0")	9970 (32' 9")	9760 (32' 0")	9930 (32' 7")
J	Hauteur hors tout de la flèche	3610 (11' 10")	3750 (12' 4")	3240 (10' 8")	3620 (11' 11")
K	Largeur patin de chenille	※600 (23.6")	700 (27.6")	800 (31.5")	900 (35.4")
L	Largeur hors tout	3390 (11' 1")	3490 (11' 5")	3590 (11' 9")	3690 (12' 1")

※ Equipement standard

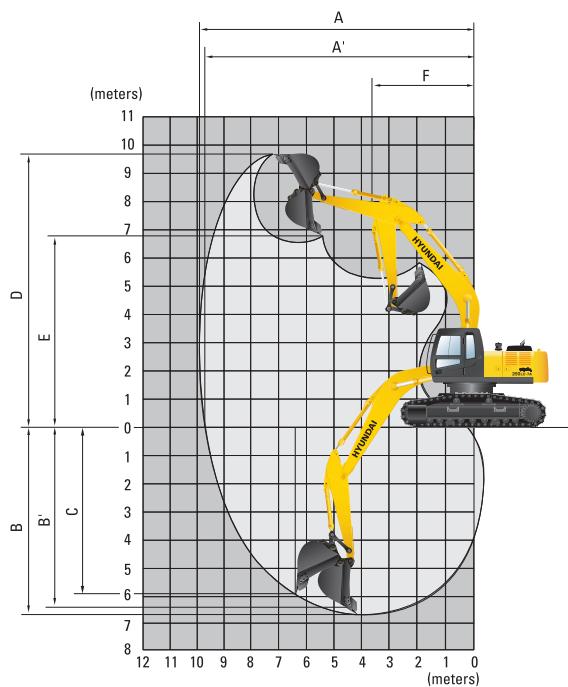

Rayons d'action R250LC-7A Chàssis Haut

mm (ft·in)

	Longueur fîche	※5850(19' 2")
	Longueur du balancier	2100 (6' 11")	2500 (8' 2")	※3050 (10' 6")	3600 (11' 10")
A	Portée d'attaque max.	9550 (31' 4")	9870 (32' 5")	10360 (33' 12")	10870 (35' 8")
A'	Portée d'attaque max. au sol	9280 (30' 5")	9160 (31' 6")	10110 (33' 2")	10360 (34' 11")
B	Profondeur d'attaque max.	5680 (18' 8")	6080 (19' 11")	6630 (21' 9")	7180 (23' 7")
B'	Profondeur d'attaque max. (niveau 8")	5470 (17' 11")	5890 (19' 4")	6460 (21' 2")	7030 (23' 1")
C	Profondeur d'attaque max. pour murs verticaux	5120 (16' 10")	5300 (17' 5")	5790 (18' 12")	6470 (21' 3")
D	Hauteur d'attaque max.	9820 (32' 3")	9840 (32' 3")	10040 (32' 11")	10280 (33' 9")
E	Hauteur de déversement max.	6730 (22' 1")	6790 (22' 3")	7000 (22' 12")	7220 (23' 8")
F	Rayon de rotation min.	4140 (13' 7")	4030 (13' 3")	3940 (12' 11")	3900 (12' 10")

※ Equipement standard

Capacités de levage

Capacités de levage R250LC-7A

Rendement vers I'avant

Capacité nominale sur le coté ou 360 degrés

• Flèche: 5,85 m (21'4") - Balancier: 2,10 m (6' 11") - Godet: 1,08 m³ (2.12 yd³) SAE - Patin: 600 mm (24") triple nervure avec contrepoids de 4600 kg (10,140 lb)

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		Capacité		Portée m (ft)
6.0 m (20.0 ft)	kg				*5900	5840				5220	3200	8.32
	lb				*13010	12870				11510	7050	(27.3)
4.5 m (15.0 ft)	kg		*7950	*7950	*6630	5570	6060	3690	4520	2710	8.91
	lb		*17530	*17530	*14620	12280	13360	8140	9960	5970	(29.2)
3.0 m (10.0 ft)	kg		*10440	8200	*7750	5190	5900	3550	4210	2480	9.17
	lb		*23020	18080	*17090	11440	13010	7830	9280	5470	(30.1)
1.5 m (5.0 ft)	kg		*12520	7520	8250	4850	5720	3380	4170	2430	9.14
	lb		*27600	16580	18190	10690	12610	7450	9190	5360	(30.0)
Niveau du sol	kg		13110	7250	8010	4640	5600	3270	4410	2580	8.80
	lb		28900	15980	17660	10230	12350	7210	9720	5690	(28.9)
-1.5 m (-5.0 ft)	kg	*15590	15160	13090	7230	7940	4580			5060	2990	8.13
	lb	*34370	33420	28860	15940	17500	10100			11160	6590	(26.7)
-3.0 m (-10.0 ft)	kg	*17410	15470	*12310	7390	8050	4680			*6420	3980	6.98
	lb	*38380	34110	*27140	16290	17750	10320			*14150	8770	(22.9)
-4.5 m (-15.0 ft)	kg	*13610	*13610	*9640	7790
	lb	*30000	*30000	*21250	17170

• Flèche: 5,85 m (21'4") - Balancier: 2,50 m (8' 2") - Godet: 1,08 m³ (2.12 yd³) SAE - Patin: 600 mm (24") triple nervure avec contrepoids de 4600 kg (10,140 lb)

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		Capacité		Portée m (ft)
6.0 m (20.0 ft)	kg							*6190	5670	*5740	3770	4900	3000	8.67
	lb						*13650	12500	*12650	8310	10800	6610	(28.4)
4.5 m (15.0 ft)	kg						*7350	5280	5950	3590	4280	2550	9.23
	lb						*16200	11640	13120	7910	9440	5620	(30.3)
3.0 m (10.0 ft)	kg				*9730	8410	*7350	5280	5950	3590	3990	2340	9.48
	lb				*21450	18540	*16200	11640	13120	7910	8800	5160	(31.1)
1.5 m (5.0 ft)	kg				*12000	7650	8310	4910	5750	3410	3950	2290	9.45
	lb				*26460	16870	18320	10820	12680	7520	8710	5050	(31.0)
Niveau du sol	kg				13150	7280	8030	4660	5600	3270	4150	2410	9.13
	lb				28990	16050	17700	10270	12350	7210	9150	5310	(30.0)
-1.5 m (-5.0 ft)	kg			*15230	14960	13050	7190	7910	4560	5550	3220	4690	2750	8.49
	lb			*33580	32980	28770	15850	17440	10050	12240	7100	10340	6060	(27.9)
-3.0 m (-10.0 ft)	kg	*16500	*16500	*18440	15250	*12700	7300	7970	4610			5940	3550	7.41
	lb	*36380	*36380	*40650	33620	*28000	16090	17570	10160			13100	7830	(24.3)
-4.5 m (-15.0 ft)	kg			*15140	*15140	*10620	7620
	lb			*33380	*33380	*23410	16800

• Flèche: 5,85 m (21'4") - Balancier: 3,05 m (10'0") - Godet: 1,08 m³ (2.12 yd³) SAE - Patin: 600 mm (24") triple nervvre avec contrepoids de 4600 kg (10,140 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée m (ft )

*4100

3950

4400

2660

9.22

6.0 m (20.0 ft)

kg

*10020

*10020

*13980

*13980

*8560

*8560

*5460

*5460

*5160

3830

3880

2280

9.74

lb

*22090

*22090

*30820

*30820

*18870

*18870

*12040

*12040

*11380

8440

8550

5030

(32.0)

4.5 m (15.0 ft)

kg

*13650

*13650

*18590

*18590

*11070

*7800

*7970

*4950

5750

3400

3630

2090

9.98

lb

*30090

*30090

*40980

*40980

*24410

*17200

*17570

*10910

12680

7500

8000

4610

(32.7)

3.0 m (10.0 ft)

kg

*9530

*9530

*21010

*21010

*24410

*17200

*17570

*10910

5560

3230

3580

2040

9.95

lb

*21010

*21010

*21010

*21010

*24410

*17200

*17570

*10910

12680

7500

7890

4500

(32.6)

Niveau du sol

kg

*10660

*10660

*23500

*23500

*28040

*16050

*17660

*10230

12260

7120

3730

2130

9.65

lb

*23500

*23500

*23500

*23500

*28040

*16050

*17660

*10230

12260

7120

8220

4700

(31.7)

-1.5 m (-5.0 ft)

kg

*10020

*10020

*13980

*13980

*12930

*7090

*7830

*4480

5460

3140

4150

2390

9.05

lb

*22090

*22090

*30820

*30820

*28510

*15630

*17260

*9880

12040

6920

9150

5270

(29.7)

-3.0 m (-10.0 ft)

kg

*13650

*13650

*18590

*18590

*12960

*7110

*7820

*4470

5080

2980

8.06

lb

*30090

*30090

*40980

*40980

*28570

*15670

*17240

*9850

11200

6570

(26.4)

-4.5 m (-15.0 ft)

kg

*17980

*17980

*16880

*16880

*11570

*7340

*8020

*4640

*6060

4480

6.48

lb

*39640

*39640

*37210

*33820

*25510

*16180

*17680

*10230

*13360

9880

(21.3)

REMARQUES
1. La capacité de levage est basée sur SAE J1097, ISO 10567.
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculément lorsqu'el'engin se調查 sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale.

1. Le point de charge est un crochet (équipement standard) situé à l'arrête du godet.

2. (^*) indique la charge limitee par la capacite hydraulique.

3. Flèche: 5,85 m (21'4") - Balancier: 3,60 m (11' 10") - Godet: 1,08 m³ (2.12 yd³) SAE - Patin: 600 mm (24") triple nervure avec contrepoids de 4600 kg (10,140 lb)

Hauteur du point de charge m (ft)		Rayon de charge												A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		9.0 m (30.0 ft)		Capacité		Portée m (ft)
6.0 m (20.0 ft)	kg									*4210	4040			3960	2360	9.77
	lb									*9280	8910			8730	5200	(32.1)
4.5 m (15.0 ft)	kg									*4620	3890	*2800	2650	3530	2040	10.27
	lb									*10190	8580	*6170	5840	7780	4500	(33.7)
3.0 m (10.0 ft)	kg							*6010	5490	*5300	3670	*3990	2550	3310	1870	10.49
	lb							*13250	12100	*11680	8090	*8800	5620	7300	4120	(34.4)
1.5 m (5.0 ft)	kg			*12710	*12170	*10140	8040	*7400	5040	5790	3430	4210	2430	3260	1820	10.46
	lb			*28020	*28020	*22350	17730	*16310	11110	12760	7560	9280	5360	7190	4010	(34.3)
Niveau du sol	kg			*11110	*11110	*12150	7390	8070	4680	5570	3230	4090	2320	3380	1890	10.18
	lb			*24490	*24490	*26790	16290	17790	10320	12280	7120	9020	5110	7450	4170	(33.4)
-1.5 m (-5.0 ft)	kg	*9080	*9080	*13310	*13310	12950	7090	7830	4470	5430	3100			3710	2100	9.62
	lb	*20020	*20020	*29340	*29340	28550	15630	17260	9850	11970	6830			8180	4630	(31.6)
-3.0 m (-10.0 ft)	kg	*12220	*12220	*16960	14680	12880	7040	7750	4400	5390	3070			4420	2550	8.71
	lb	*26940	*26940	*37390	32360	28400	15520	17090	9700	11880	6770			9740	5620	(28.6)
-4.5 m (-15.0 ft)	kg	*15960	*15960	*18260	15050	*12250	7180	7850	4490					*5900	3580	7.30
	lb	*35190	*35190	*40260	33180	*27010	15830	17310	9900					*13010	7890	(24.0)

Capacités de levage R250NLC-7A

Rendement vers I'avant

Capacité nominale sur le coté ou 360 degrés

• Flèche: 5,85 m (21'4") - Balancier: 2,10 m (6' 11") - Godet: 1,08 m³ (2.12 yd³) SAE - Patin: 600 mm (24") triple nervure avec contrepoids de 4600 kg (10,140 lb)

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		Capacité		Portée
		8	-	8	-	8	-	8	-	8	-	m (ft)
6.0 m (20.0 ft)	kg					*5900	5290			5200	2870	8.32
	lb					*13010	11660			11460	6330	(27.3)
4.5 m (15.0 ft)	kg			*7950	*7950	*6630	5030	6040	3310	4500	2410	8.91
	lb			*17530	*17530	*14620	11090	13320	7300	9920	5310	(29.2)
3.0 m (10.0 ft)	kg			*10440	7330	*7750	4660	5870	3170	4190	2190	9.17
	lb			*23020	16160	*17090	10270	12940	6990	9240	4830	(30.1)
1.5 m (5.0 ft)	kg			*12520	6670	8210	4330	5690	3010	4150	2150	9.14
	lb			*27600	14700	18100	9550	12540	6640	9150	4740	(30.0)
Niveau du sol	kg			13050	6410	7970	4120	5570	2900	4390	2280	8.80
	lb			28770	14130	17570	9080	12280	6390	9680	5030	(28.9)
-1.5 m (-5.0 ft)	kg	*15590	13120	13030	6390	7900	4060			5040	2660	8.13
	lb	*34370	28920	28730	14090	17420	8950			11110	5860	(26.7)
-3.0 m (-10.0 ft)	kg	*17410	13420	*12310	6540	8020	4160			*6420	3560	6.98
	lb	*38380	29590	*27140	14420	17680	9170			*14150	7850	(22.9)
-4.5 m (-15.0 ft)	kg	*13610	*13610	*9640	6930
	lb	*30000	*30000	*21250	15280

• Flèche: 5,85 m (21'4") - Balancier: 2,50 m (8' 2") - Godet: 1,08 m³ (2.12 yd³) SAE - Patin: 600 mm (24") triple nervvre avec contrepoids de 4600 kg (10,140 lb)

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		Capacité		Portée m (ft)
6.0 m (20.0 ft)	kg							*6190	5130	*5740	3380	4880	2680	8.67
	lb						*13650	11310	*12650	7450	10760	5910	(28.4)
4.5 m (15.0 ft)	kg						*7350	4750	5920	3210	4260	2270	9.23
	lb						*16200	10470	13050	7080	9390	5000	(30.3)
3.0 m (10.0 ft)	kg				*9730	7530	*7350	4750	5920	3210	3970	2070	9.48
	lb				*21450	16600	*16200	10470	13050	7080	8750	4560	(31.1)
1.5 m (5.0 ft)	kg				*12000	6790	8270	4380	5720	3030	3930	2020	9.45
	lb				*26460	14970	18230	9660	12610	6680	8660	4450	(31.0)
Niveau du sol	kg				13090	6440	7990	4140	5570	2900	4130	2120	9.13
	lb				28860	14200	17610	9130	12280	6390	9110	4670	(30.0)
-1.5 m (-5.0 ft)	kg			*15230	12930	12990	6350	7880	4040	5520	2850	4670	2440	8.49
	lb			*33580	28510	28640	14000	17370	8910	12170	6280	10300	5380	(27.9)
-3.0 m (-10.0 ft)	kg	*16500	*16500	*18440	13210	*12700	6450	7940	4090			5910	3170	7.41
	lb	*36380	*36380	*40650	29120	*28000	14220	17500	9020			13030	6990	(24.3)
-4.5 m (-15.0 ft)	kg			*15140	13750	*10620	6760
	lb			*33380	30310	*23410	14900

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567.
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de bascullement lors que l'engin se調查 sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet (équipement standard) situé à l'arrêt de godet.
4. (*) indique la charge limitée par la capacité hydraulique.

Capacités de levage

Flche: 5,85 m (21'4") Balancier: 3,05 m (10'0") Godet: 1,08 m³ (2.12 yd³) SAE • Patin: 600 mm (24") triple nerve avec contrepoids de 4600 kg (10,140 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée m (ft )

*4100

3570

4380

2370

9.22

6.0 m (20.0 ft)

kg

*10020

*10020

*13980

*12620

*12870

*6250

*7980

*3960

*5430

*2760

*4130

2100

9.05

lb

*22090

*22090

*30820

*27820

*28370

*13780

*17170

*8730

*11970

*6080

*9110

4630

(29.7)

4.5 m (15.0 ft)

kg

*13650

*13650

*18590

*12840

*12900

*6270

*7880

*3950

5060

2640

8.06

lb

*30090

*30090

*40980

*28310

*28440

*13820

*17150

*8710

11160

5820

(26.4)

3.0 m (10.0 ft)

kg

*19780

*19780

*16880

*13290

*11570

*6490

*7980

*4120

*6060

4010

6.48

lb

*39640

*39640

*37210

*29300

*25510

*14310

*17590

*9080

*13360

8840

(21.3)

Flche: 5,85 m (21'4") Balancier: 3,60 m (11' 10") Godet: 1,08 m² (2.12 yd) SAE & Patin: 600 mm (24") triple nervure avec contrepoids de 4600 kg (10,140 lb)

Hauteur du point de charge m (ft)		Rayon de charge												A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		9.0 m (30.0 ft)		Capacité		Portée m (ft)
6.0 m (20.0 ft)	kg									*4210	3660			3940	2090	9.77
	lb									*9280	8070			8690	4610	(32.1)
4.5 m (15.0 ft)	kg									*4620	3510	*2800	2350	3510	1790	10.27
	lb									*10190	7740	*6170	5180	7740	3950	(33.7)
3.0 m (10.0 ft)	kg							*6010	4940	*5300	3290	*3990	2250	3290	1630	10.49
	lb						*13250	10890	*11680	7250	*8800	4960	7250	3590	(34.4)
1.5 m (5.0 ft)	kg			*12710	*12710	*10140	7160	*7400	4510	5760	3060	4180	2130	3240	1580	10.46
	lb			*28020	*28020	*22350	15790	*16310	9940	12700	6750	9220	4700	7140	3480	(34.3)
Niveau du sol	kg			*11110	*11110	*12150	6540	8030	4160	5540	2860	4070	2030	3360	1640	10.18
	lb			*24490	*24490	*26790	14420	17700	9170	12210	6310	8970	4480	7410	3620	(33.4)
-1.5 m (-5.0 ft)	kg	*9080	*9080	*13310	12560	12890	6250	7790	3950	5400	2730			3690	1830	9.62
	lb	*20020	*20020	*29340	27690	28420	13780	17170	8710	11900	6020			8140	4030	(31.6)
-3.0 m (-10.0 ft)	kg	*12220	*12220	*16960	12660	12820	6190	7710	3880	5370	2700			4390	2240	8.71
	lb	*26940	*26940	*37390	27910	28260	13650	17000	8550	11840	5950			9680	4940	(28.6)
-4.5 m (-15.0 ft)	kg	*15960	*15960	*18260	13010	*12250	6330	7820	3970					*5900	3190	7.30
	lb	*35190	*35190	*40260	28680	*27010	13960	17240	8750					*13010	7030	(24.0)

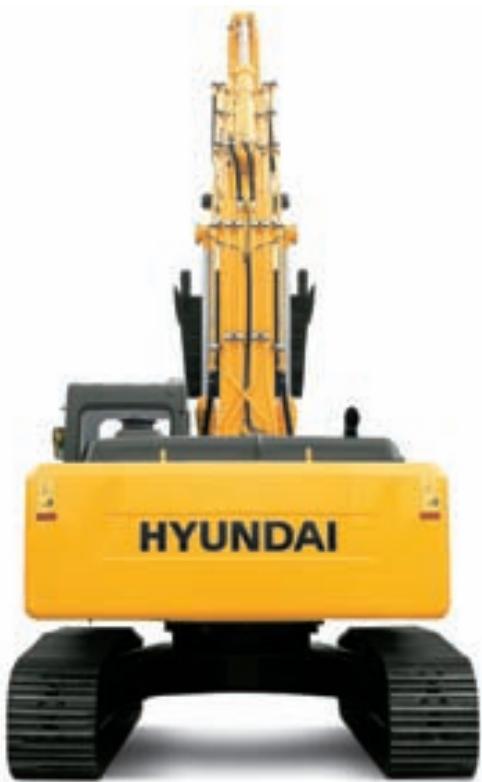

Capacités de levage R250LC-7A Chassis Haut

Rendement vers l'avant

Capacité nominale sur le coté ou 360 degrés

• Flèche: 5,85 m (21'4") - Balancier: 2,10 m (6' 11") - Godet: 1,08 m³ (2.12 yd³) SAE - Patin: 600 mm (24") triple nervure avec contrepoids de 4600 kg (10,140 lb)

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		Capacité		Portée
												m (ft)
6.0 m (20.0 ft)	kg	*18760	*18760	*15150	*13730	*6200	*13670	*9990	5310	3310	9.00
4.5 m (15.0 ft)	kg	*11020	9880	*8020	6290	*6710	4370	5040	3110	9.19
3.0 m (10.0 ft)	kg	*24290	21780	*17680	13870	*14790	9630	11110	6860	(30.2)
1.5 m (5.0 ft)	kg	*12840	9280	*9060	5970	6840	4210	5080	3120	9.09
Niveau du sol	kg	*28310	20460	*19970	13160	15080	9280	11200	6880	(29.8)
	lb	*13480	9080	9620	5790	6740	4120	5450	3360	8.68
	kg	*29720	20020	21210	12760	14860	9080	12020	7410	(28.5)
-1.5 m (-5.0 ft)	kg	*17660	*17660	*13180	9590	5760			6380	3950	7.91
	lb	*38930	*38930	*29060	20060	21140	12700		14070	8710	(26.0)
-3.0 m (-10.0 ft)	kg	*16740	*16740	*11890	9310	*8600	5920		*6310	5420	6.61
	lb	*36910	*36910	*26210	20530	*18960	13050		*13910	11950	(21.7)

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567.
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculément lorsqu'el'engin se trouve sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet (équipement standard) situé à l'arrêt du godet.
4. (*) indique la charge limitée par la capacité hydraulique.

• Flèche: 5,85 m (21'4") - Balancier: 2,50 m (8' 2") - Godet: 1,08 m³ (2.12 yd³) SAE - Patin: 600 mm (24") triple nervure avec contrepoids de 4600 kg (10,140 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée m (ft)

*5540*12210*12210

*5050*11130*11130

35607850

8.83(29.0)

6.0 m(20.0 ft)

kglb

*5540*5540*12210*12210

*5050*5050

3560

9.83

4.5 m(15.0 ft)

kglb

*7770*7770*17130*17130*14200*14200*12900*10140

*5540*6440*6440*14200*14200*12900*10140

*5050*5050

3140

9.32

3.0 m(10.0 ft)

kglb

*10330*10330*22770*22220*22730*27340*27340*27340*27340*27340*27340*27340*27340*27340*27340*27340*27340*27340*27340*27340*27340*27340*28.5

*6380*6380*6380*6380*6380*6380*6380*6380*6380*6380*6380*6380*6380*6380*6380*6380*6380*6380*6380*6380*638

503011090

31406920

1.5 m(5.0 ft)

kglb

*12400*9390*8780*6020*6860*4230*4810

9390939093909390939093909390939093909390939093909390939093909390939093909390939093909390939093909390939

643014180*44180*4230*4810*4810*4810*4810*4810*4810*4810*4810*4810*4810*4810*4810*4810*4810*4810*4810*4810*4810*4810*4810*48

950010560

29506500

9.50506500

4910

9.40

9.40

Niveau du sol

kglb

*13360*9090*9520*5800*6730*4110

90902040*20990*2790*12790*14840*9060

5800127901484014840148401484014840148401484014840148401484014840148401484014840148401484014840148401484014840148

42309330

4810

9.01

9.01

-1.5 m(-5.0 ft)

kglb

*12220*12220*16770*16770*36970*36970*29410*29410*29410*29410*29410*29410*29410*29410*29410*29410*29410*29410*29410*29410*29410*29410*29410*28.5

-3.0 m(-10.0 ft)

kglb

*17990*17990*39660*39660*39330*39330*27270*20300*19890*12850*14110*6400*4810*10600

*17990*17990*39660*39330*39330*27270*20300*19890*12850*14110*6400*4810*10600

*6400*4810*10600

*6400*4810*10600

*6400*4810*10600

*6400*4810*10600

-4.5 m(-15.0 ft)

kglb

*13960*13960*30780*30780*21500*21190*21500*21190

*9750*9610*21190

• Flèche: 5,85 m (21'4") - Balancier: 3,05 m (10' 0") - Godet: 1,08 m³ (2.12 yd³) SAE - Patin: 600 mm (24") triple nervure avec contrepoids de 4600 kg (10,140 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée m (ft )

*4570*10080*5290*11660*4430*9770*4380*9660

*4570*10080*4650*10250*4370*2660*5860

*4600*10140*2830*6240

9.37(30.7)

6.0 m(20.0 ft)

kglb

4.5 m(15.0 ft)

kglb

*5720*12610*12610*5980*6450*5940*6640*4220*9300

*5290*10120*4220*9300

*4570*10080*4650*10250*4370*2660*5860

*4600*10140*2830*6240

31907030

9.82(32.2)

3.0 m(10.0 ft)

kglb

*15600*34390

*15600*34390

*9200*20280

*9200*20280

*6980*15390*14220

*5940*13100*9770

*4370*9630

*2660*5860

28306240

9.82(32.8)

1.5 m(5.0 ft)

kglb

*9380*20680

*9380*20680

*11560*25490

9510*20970

*8240*18170

*6640*14640

*4380*9660

*2650*5840

9.90(32.5)

Niveau du sol

kglb

*7400*16310

*7400*16310

*11330*24980

*11330*24980

*12950*28550

9060*19970

*9180*20240

5760*12700

*6680*14730

*4060*8950

*4620*10190

28006170

9.53(31.3)

-1.5 m(-5.0 ft)

kglb

*10840*23900

*10840*23900

*14940*32940

*14940*32940

*13340*29410

8920*19670

9460*20860

5640*12430

6610*14570

39908800

5220*11510

31807010

8.85(29.0)

-3.0 m(-10.0 ft)

kglb

*14600*32190

*14600*32190

*19040*41980

*19040*41980

*12790*28200

9000*19840

*9310*20530

5660*12480

6120*13490

40408910

7.76(25.5)

-4.5 m(-15.0 ft)

kglb

*15960*35190

*15960*35190

*10980*24210

929020480

• Flèche: 5,85 m (21'4") - Balancier: 3,60 m (11' 10") - Godet: 1,08 m³ (2.12 yd³) SAE - Patin: 600 mm (24") triple nervure avec contrepoids de 4600 kg (10,140 lb)

Load Point height m (ft)

Load radius

At max. reach

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

Capacity

Reach

m (ft.)

6.0 m (20.0 ft)

kg

*9280

2870

9.92

4.5 m (15.0 ft)

kg

*9280

6330

(32.5)

3.0 m (10.0 ft)

kg

*9240

2560

10.34

1.5 m (5.0 ft)

kg

*8820

5310

(34.4)

Ground Line

kg

*4000

2390

10.42

lb

*9240

5310

(34.2)

-1.5 m (-5.0 ft)

kg

*4670

2810

9.44

lb

*10300

6190

(31.0)

-3.0 m (-10.0 ft)

kg

*5650

3450

8.43

lb

*12460

7610

(27.7)

-4.5 m (-15.0 ft)

kg

*5890

5000

6.86

lb

*11020

11020

(22.5)

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567.
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculement lorsque l'engin se調查 sur un sol fermé et horizontal ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet (équipement standard) situé à l'arrête du godet.
4. (*) indique la charge limitée par la capacité hydraulique.

Robex 250LC-7A

Equipement standard

Cabine deaille standard ISO

• Cabine tous temps en acier avec
  visible panoramaque
• Fenêtes en verre de sécurité
  Essuie-glace relevable
• Pare-brise coulissant pliant
• Fenetre laterale coulissante
• Porte verrouillable
  Boitechaude et froide
• Boîte pour des accessoires et dendrier

Pare-soleil à l'intérieur de la cabine

Conditionnement d'air (5000 kcal/h)

Commande de température

entissement automatique

Système de Computer Aided Power Optimization

(CAPO - Optimisation de Puissance Assisted

par Ordinateur)

• 2 modes de puissance, 3 mode de travail,
  2 modes d'utilisateurs
• Système de décelération automatique et de
  décelération à simple contact
• Système de préchauffage automatique
• Systeme de prévention de surchauffe automatique

Système diagnostique automatique

Aide de démarriage (chauffage de grille d'air), temps froid

Pupitre de contrôle centrale

• Affichage LCD

Nombres de tours du moteur

Horloge de taes de motes Horloge et codes de erreurs

Compteurs

Jauge de carburant

Jauge de température du liquide de

refroidissement moteur

Jauge de température de l'huile hydraulique

Témoins

Niveau du liquide de refroidissement

du moteur et du carburant

Controle du moteur et UPC

Pression de L'huile moteur

Temperature du liquide de refroidissement du

Tempomoteur

Température de l'huile hydraulique

Charge de la batterie

Bouchage du filtré à air

• Indicateurs

Puisance max.

Prechauffement et chauffement du moteur

Dépréciation à simple contact

Verrouillage porte et serrures, une seule clé

radio AM/FM et CD

• Telecommando radio

eux rétroviseurs extérieurs

Siege à suspension régiable avec ceinture de sécurité

Joystick coulissant, opéré par le pilote

Système d'inclination du boîte console (gauche)

Trois feuux de travail avant

Signal sonore électrique

Batteries (2 x 12 V x 100 AH)

Interrupteur principal de la batterie

Ecran de radiateur amovible pour le nettoyage

Frein de rotation automatique

Reservoir amovable

Séparateur d'eau, conduit de carburant

Système de soutien de la flèche

Système de soutien du balancier

Contrepoids (4600kg)

Flèche en une piece (5,85 m)

Balancier (3,05 m)

Vanne de verrouillage de sécurité pour le verin

de la flèche

Patins de chenille (600 mm)

Rail de guidage des chenilles

Pompe filtré à carburant (35 l/min)

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet

(benne preneuse, etc.)

Equipement en option

Dégivrage et chauffage

Gyrophare

Vanne de verrouillage de sécurité pour le verin

du balancier

Accumulateur, abaisissement de

I'equipement de travail

Alimentation 12 Volt

(convertisseur 24V CC-12V CC)

Transducteur electr.

Dispositif de averissement de surcharge

Alarm de translation

Divers balancier en option

Balancier super court (2,10m)

Balancier court (2,50m)

Balancier long (3,60m)

Divers godets en option (profile SAE)

Godet standard (1,08m^3)
Godet 703
Godet 103 m3
- Godet applications légères (1,50 m³)
- Godet pour travaux lourds (1,07m^3)
- Godet pour travaux lourds (1,27m^3)
- Godet pour travaux lourds (1,46m^3)
Godet pour rochers (1,16m^3)

Eclairage de la cabine

FOPS/FOG (protection contre chute d'objets)

(ISO 10262)

Toit ouvrant - transparent

Cable de commande d'urgence du moteur

Patins de chenille

• Patins à triple nervure (700 mm)
• Patins à triple nervure (800 mm)
• Patins à triple nervure (900 mm)

Protection inférieure du chassin

Système de préchauffage

Chauffage du carburant

Trousse à outils

Combaison de travail pour l'opérateur

Auvent spécial

• Porte latérale à demi-volet

Kit de réduction sonore

Les équipements de série et optionnels peuvent varier. Consultez votre distributeur Hyundai pour des plus amples informations.

L'engin illustré peut varier suivant les specifications territoriales. Toutes les mesures americaines sont arrondies à la livre ou au pouce le plus proche.

HYUNDAI
