R210LC-7A - Excavatrice HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Excavatrice sur chenilles
Marque	HYUNDAI
Modèle	R210LC-7A
Moteur	Cummins QSB6.7, diesel 4 temps, 6 cylindres, 6700 cm³
Puissance brute (SAE J1995)	113 kW (152 ch) à 1900 tr/min
Couple maximal	63,0 kgf.m à 1500 tr/min
Poids en ordre de marche	21 700 kg (avec patins 600 mm)
Capacité du réservoir de carburant	340 L
Capacité du circuit hydraulique	290 L (réservoir : 180 L)
Longueur totale	9 650 mm (avec balancier 2,0 m)
Largeur totale	2 990 à 3 290 mm (selon patins)
Hauteur totale (cabine)	2 920 mm
Garde au sol	480 mm
Pression au sol	0,46 kg/cm² (patins 600 mm)
Vitesse de translation	5,3 km/h (haute) / 3,4 km/h (basse)
Force d’excavation du godet (SAE)	133,4 kN
Force d’excavation du balancier (SAE)	97,1 kN (balancier 2,92 m)
Débit de la pompe principale	2 × 222 L/min
Pression de travail maximale	330 kg/cm² (4 690 psi)
Type de cabine	Tous temps, visibilité panoramique, climatisation automatique
Système de commande	CAPO (Computer Aided Power Optimization) avec 2 modes de puissance, 3 modes de travail, décélération automatique
Sécurité	Frein de rotation automatique, frein de parking humide multi-disque, levier de sécurité, sortie de secours par vitre arrière
Direction	Deux leviers avec pédales, commande pilote (joysticks)

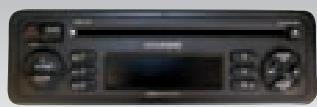

Équipements de série	Radio AM/FM + CD, siège à suspension réglable, essuie-glace relevable, projecteurs, porte-gobelet, rangement

FOIRE AUX QUESTIONS - R210LC-7A HYUNDAI

Quel est le type de moteur et sa puissance ?

Le moteur est un Cummins QSB6.7, diesel 4 temps, 6 cylindres en ligne, injection directe, turbocompresseur et refroidissement par air. Sa puissance brute est de 113 kW (152 ch) à 1900 tr/min, avec un couple maximal de 63,0 kgf.m à 1500 tr/min.

Comment activer le système d’augmentation de puissance ?

Appuyez sur le bouton d'augmentation de puissance (Power Boost) situé sur le tableau de commande. Une fois activé, la puissance d'attaque augmente d'environ 10%, utile pour l'excavation de terrains durs ou rocheux.

Quelles sont les capacités de levage de l’excavatrice ?

Les capacités de levage dépendent de la configuration (flèche, balancier, patins). Par exemple, avec une flèche de 5,68 m et un balancier de 2,92 m, la charge maximale en avant à 3,0 m de hauteur est d'environ 4 500 kg (limitée par la stabilité). Consultez le tableau des capacités de levage dans la notice pour les valeurs exactes.

Comment régler le siège de l’opérateur ?

Le siège est entièrement réglable : hauteur, inclinaison du dossier, suspension et avancement. Utilisez les leviers situés sous l'assise. Un réglage correct réduit la fatigue et améliore le confort pendant le travail.

Quel type d’huile hydraulique utiliser ?

Utilisez une huile hydraulique de qualité conforme aux spécifications Hyundai. La capacité totale du circuit hydraulique est de 290 L (réservoir 180 L). Vérifiez le niveau régulièrement et changez l'huile selon le calendrier d'entretien.

Comment effectuer la maintenance du filtre à air ?

Le filtre à air est centralisé dans un compartiment accessible. Nettoyez ou remplacez l'élément filtrant selon les指示 du voyant au tableau de bord. Un remplacement régulier garantit la protection du moteur et des performances optimales.

Comment démarrer le moteur par temps froid ?

Le système de réchauffage automatique s'active si la température du liquide de refroidissement est basse. Tournez la clé de contact en position ON, attendez que le témoin de préchauffage s'éteigne, puis démarrez. Le moteur monte automatiquement le régime pour réchauffer rapidement.

Qu’est-ce que le système CAPO ?

Le CAPO (Computer Aided Power Optimization) optimise la puissance moteur et pompe en fonction de la charge. Il offre 2 modes de puissance (H, S), 3 modes de travail (général, marteau, utilisateur) et des fonctions comme la décélération automatique et l'auto-diagnostic.

Comment utiliser le système de décélération automatique ?

Le système réduit automatiquement le régime moteur à 1050 tr/min si les commandes sont inactives pendant plus de 4 secondes. Pour une décélération immédiate, appuyez sur le bouton de décélération qui abaisse le régime à 800 tr/min. Appuyez à nouveau pour revenir au régime précédent.

Quels sont les accessoires disponibles (godets) ?

Plusieurs godets sont proposés : standard (0,92 m³), pour travaux lourds (0,74 m³), pour rochers (0,87 m³), applications légères (1,10 à 1,34 m³) et godet de finition de talus (0,75 m³). Le choix dépend du matériau et de l'application.

MODE D'EMPLOI R210LC-7A HYUNDAI

EXCAVATRICE CHENILLEE Moteur Tier III instalé

Conçu pour une puissance, des performances et une fiabilité maximales.

Un nouveau chapitre vient de s'ouvrir dans les équipements de construction. Pour que le rêve devienne réalité.

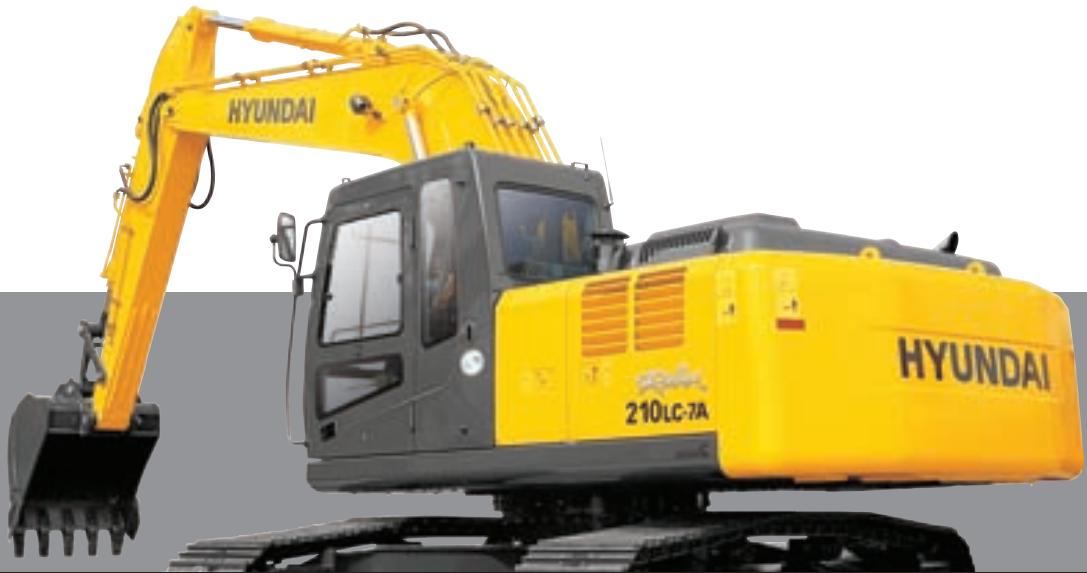

Relax 210LC-7A

210LC-7A

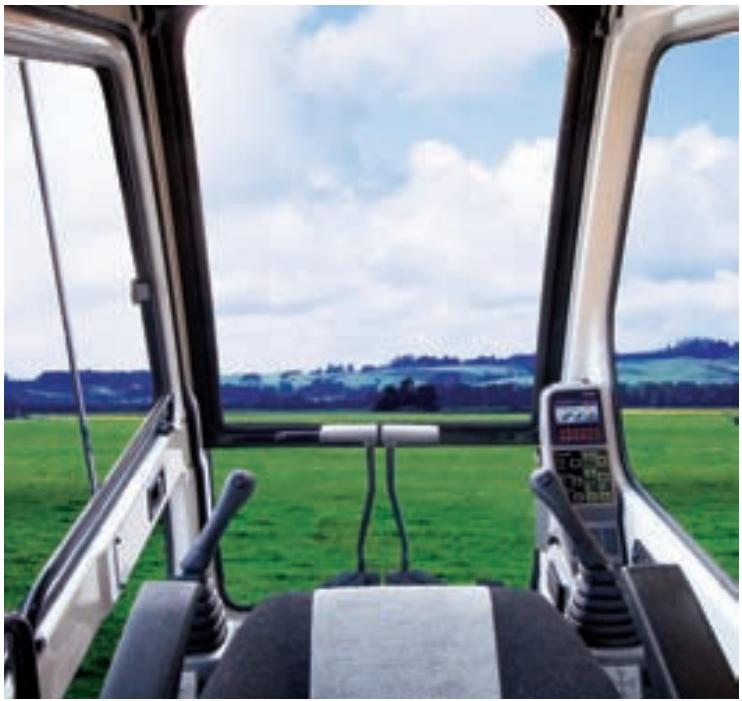

Visibilité

• Une visibilité encore plus étendue, pour une utilisation plus sûre et plus efficace.

Excellente ventilation

• La ventilation a été améliorée par l'ajout d'un plus grand système d'alimentation d'air frais et d'un débit d'air supplémentaire dans la cabine.
• Le pare-brise et les vitres latérales coulissantes améliorent la ventilation.
• Un grand toit ouvrant offre une visibilité vers le haut et une ventilation supplémentaire.

Environnement de travail confortable

• Les leviers de commande et le siège sont régibles pour offrir un confort maximal à l'opérateur.

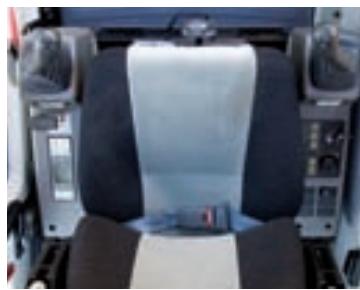

• Le siège est entièrement réglable pour une position de travail optimale, réduisant la fatigue de l'opérateur.
• Les consoles coulissant vers l'avant et l'arrière pour une meilleure accessibilité.
• Les commandes à pression proportionnelle réduisent les efforts inutiles tout en assurant un travail précis.
• Les grandes vitres offrent une excellente visibilité dans toutes les directions.

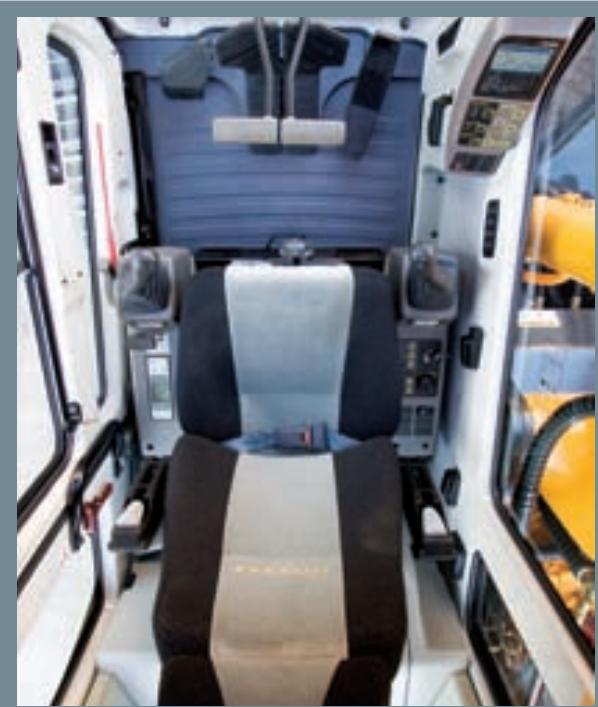

Conception peu bruyante

• La série 7A Robex a été conçue pour minimiser le niveau sonore.
• Les ingénieurs de Hyundai ont consenti d'importants efforts pour réduire au maximum les niveaux de bruit intérieur et extérieur.
• Le niveau sonore dans la cabine a encore été réduit en améliorant les joints de porte de la cabine et du compartiment moteur.
• Un compartiment moteur isolé, complétant un isolant sonore, réduit également les bruits.

Cabine spacieuse et comfortable 2 Toit ouvrant en acier 3 Contacteur d'allumage et interrupteur de régime moteur de type molette

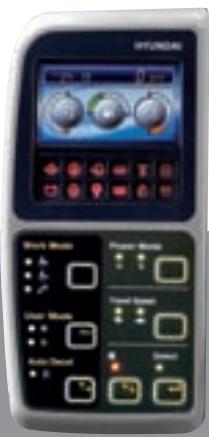

Affichage intelligent amélioré

Le tableau de bord est installé à l'avant de la console droite. Il est facile de vérifier tous les systèmes critiques grâce à la lecture aisée des indicateurs.

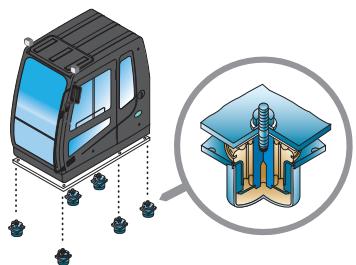

Réduction des chocs et des vibrations grâce au système de fixation de la cabine

L'utilisation d'un système d'amortissement visqueux sur le support de la cabine offre un meilleur confort à l'opérateur. L'efficacité du travail de l'opérateur augmentera à mesure que les chocs et le niveau sonore à l'intérieur de la cabine diminuent.

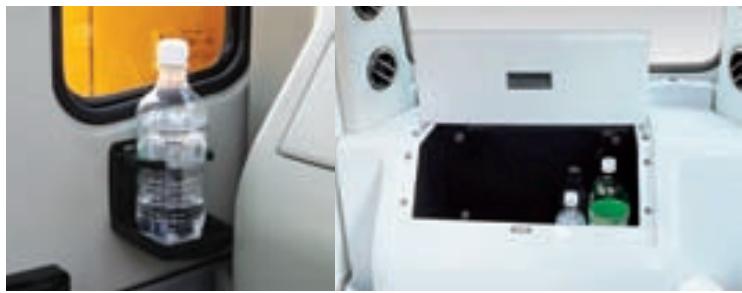

Compartiment de rangement et porte-gobelet

Un compartiment de rangement supplémentaire et un porte-gobelet sont installés derrière le siège de l'opérateur. Vous pouvez y conserver vos aliments et vos boissons au chaud ou au frais.

La cabine est spacieuse et de conception ergonomique, avec un faible niveau sonore et une bonne visibilité. Le pare-brise panoramique et les grandes vitres avant et latérales offrent une excellente visibilité dans toutes les directions.

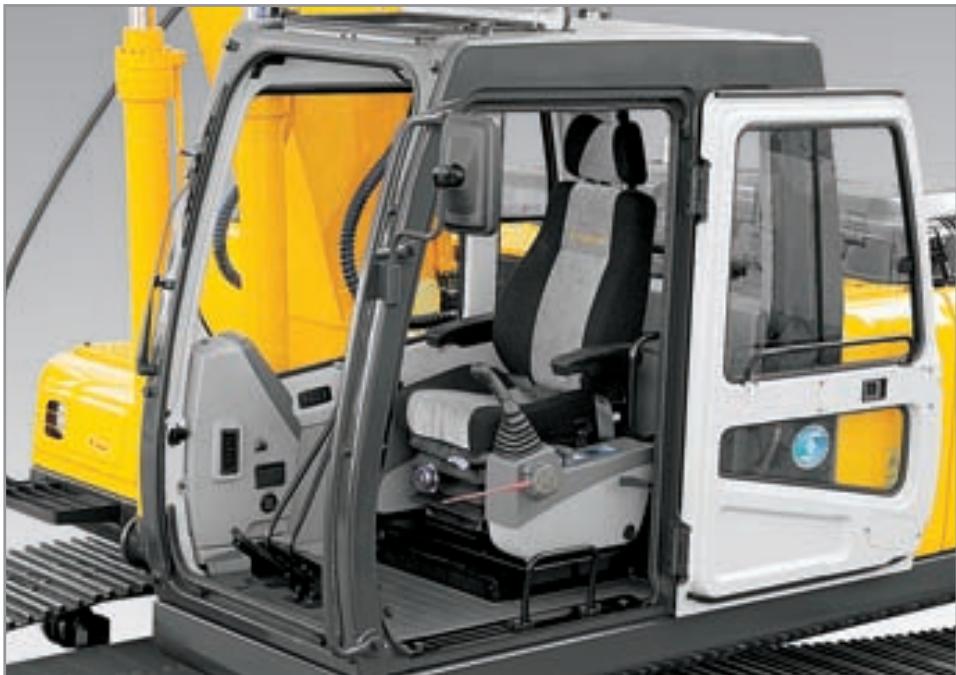

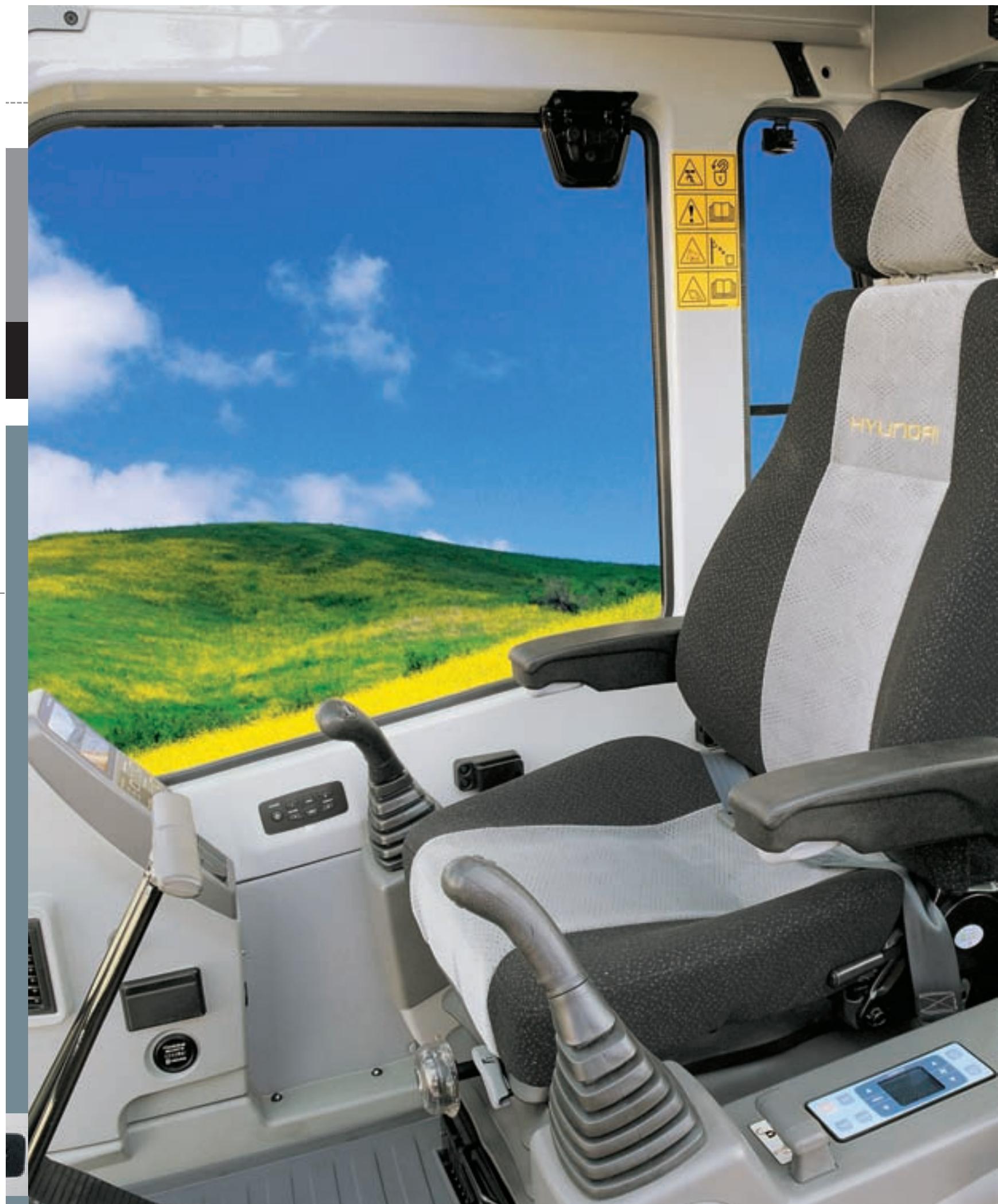

Cabine spacieuse et confortable

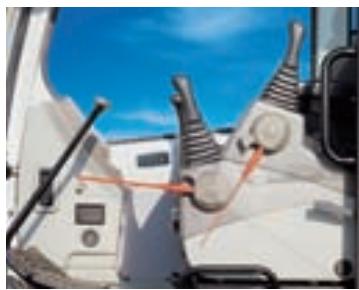

Tous les leviers de commande ont et est conçus et installés selon les études ergonomiques les plus récentes. Pour une plus grande solidité de la cabine, on a également ajouté des renforts.

Manettes très sensibles et accès aisé

Les nouvelles poignées de levier pour un contrôle précis ont été équipées de plusieurs commutateurs.

• Augmentation de puissance
• Bouton-poussoir de déclaration
• Option (2)
• Klaxon
• Option (3)

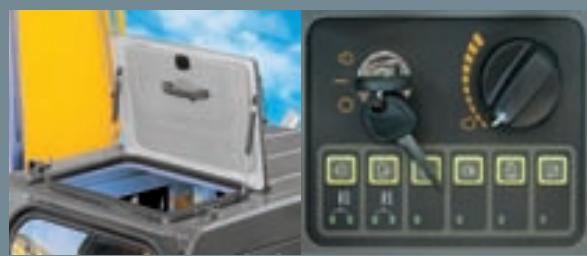

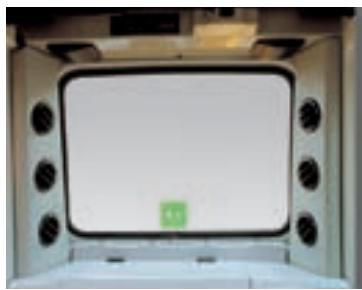

Tableaux de commande d'accès facile

Les interrupteurs et autres commandes essentielles se trouvent à proximité de l'opérateur. Cela permet de réduire les mouvements de l'opérateur, améliorant ainsi les commandes tout en réduisant la fatigue de l'opérateur.

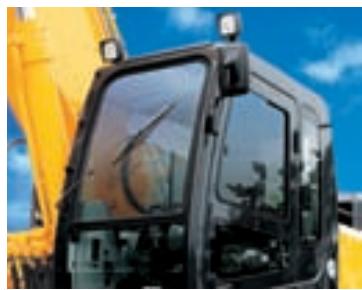

Sortie de secours par la vitre arrière

La vitre arrière est conçue pour que l'opérateur puisse sortir de l'engin en toute sécurité en cas d'urgence.

Essuie-glace relevable et projecteurs sur la cabine

L'essuie-glace relevable a été perfectionné pour une meilleure visibilité à l'avant. Les projecteurs situés sur la cabine augmentent la sécurité en éclairant largement les alentours de l'engin en cas de travail de nuit. (en option)

Les conditions de travail dans un environnement agréable

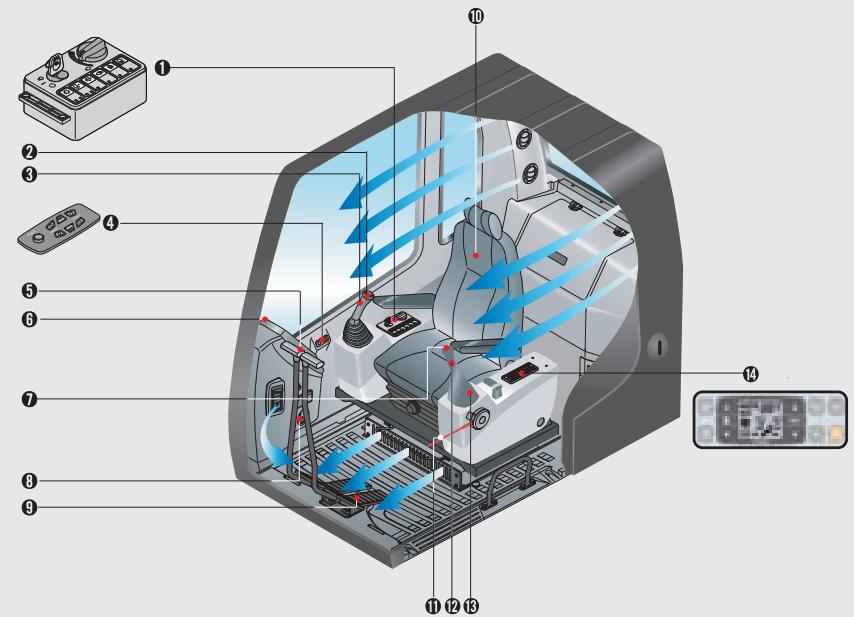

1 Panneau de commande centralisé 2 Klaxon Option 4 Télécommande radio 5 Levier de déplacement Groupe Bouton de décélération Compteur horaire Pédale de déplacement 10 Siège à suspension entièrement réglaible 1 Levier de sécurité 12 Bouton augmentation de puissance 13 Manette de commande 14 Climatisation et contrôleur de chauffage

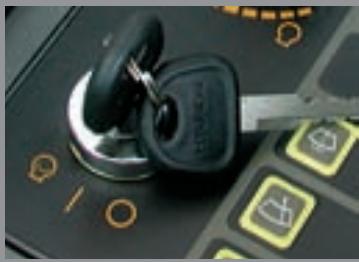

Prévention de la surchauffe du moteur automatique

Si la température du liquide de refroidissement du moteur est trop élevée, le dispositif de commande CPU diminue le régime du moteur pour le refroidir.

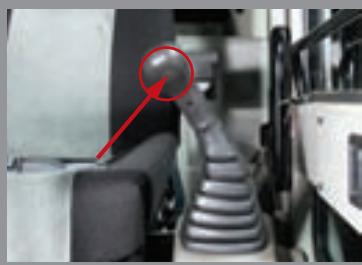

Système anti-redémarrage

Le nouveau système protège le démarreur contre un redémarrage lorsque le moteur tourne, même si l'opérateur actionne accidentellement la clé de contact.

Système de commande d'augmentation de puissance

Lorsque le système d'augmentation de puissance est activé, la puissance d'attaque augmente d'environ 10%. Cela est particulièrement utilisée lorsqu'une puissance supplémentaire est temporairement nécessaire, par exemple lors de l'excavation de terre dure et de roches.

Système de réchauffage automatique

Une fois le moteur démarré, si la température du liquide de refroidissement du moteur est faible, le contrôleur de l'UC augmente automatiquement la vitesse du moteur et le débit de la pompe pour réchauffer le moteur plus efficacement.

Système hydraulique perfectionné

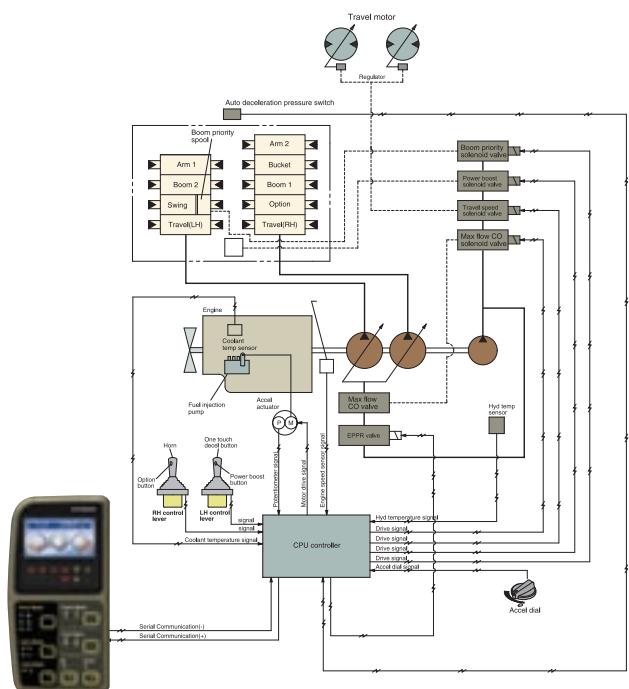

SYSTEME CAPO AVANCE Cluster

Le système CAPO (Computer Aided Power Optimization : optimisation de puissance assistée par ordinateur) maintient la puissance du moteur et de la pompe à un niveau optimal. Les sélections de modes sont conçues pour diverses charges de travail et pour maintenir de bonnes prestations tout en réduisant la consommation de carburant. Les caractéristiques telles que la décelération automatique et l'augmentation de puissance sont comprises dans le système. Le système contrôle le régime du moteur, la température du liquide de refroidissement et la température de l'huile hydraulique. Le système comprend des possibilités d'autodiagnostic, qui affichent des codes d'erreur sur le panneau combiné.

NOUVEAU SYSTEME DE COMMANDE DE MODE

1 Mode puissance

Mode H: puissance élevée Mode S: pulseonset standard

Mode de travail

: Travaux durs

Travaux généraux

: Marteau

3 Mode utilisateur

Mode M: Puissance maximale

Mode U: Mémorisation des préférences de puissance de l'utilisateur

Système de déceleration automatique

1050 t/min. Cela diminue la consommation de carburant et réduit les niveaux sonores dans la cabine.

Lorsque les commandes ne sont pas sollicitées pendant plus de 4 secondes, le dispositif de contrôle CPU envoie l'ordre à l'actionneur d'accélérateur de réduire le régime du moteur à

Système de coupure de début max.

Pour des commandes précises et des travaux de finition, le système de coupure de début max réduit le début de la pompe, permettant ainsi de travailler en douceur.

Système d'auto-diagnostic

Le dispositif de contrôle CPU diagnostique les problèmes dans le système CAPO provoqués par un dysfonctionnement hydraulique ou électrique et les affiche à l'écran LCD du panneau combiné sous la forme de codes d'erreur. Ce dispositif de contrôle peut identifier 48 types distincts d'erreurs. Les informations de cet appeareil, telles que le régime moteur, la pression de la pompé principale, la tension de la batterie, la température hydraulique et le statut de tous les commuteurs électriques fournit à l'opérateur l'état exact de cette machine. Cet instrument permet un diagnostique rapide en cas de panne.

Système de bouton-poussoir de décélération

Lorsque vous appuyez sur le bouton-pousoir de décélération, le dispositif de contrôle CPU commande l'actionneur d'accélération pour réduire le régime du moteur à 800 t/min. Et lorsque vous appuyez à nouveau sur le bouton-pousoir de décélération, le moteur revient au régime précédent.

Système de commande de début de la pompe

En position neutre, le débit de la pompe est réduit au minimum pour éliminer les pertes de puissance. En cours d'utilisation, le départ maximum de la pompe est fourni par l'actionneur pour augmenter la vitesse. En cas de mouvement du levier de commande, le débit de la pompe est réglé automatiquement et la vitesse de l'actionneur peut être commandée proportionnellement.

Système de maintien du balancier et de la flèche

Les soupapes de retenue de la vanne de commande principale empêchent le balancier et la flèche de descendre lorsqu'ils restent un long moment en position neutre.

Système de régénération de débit du balancier

La soupape de régénération de débit du balancier assure un fonctionnement du balancier tout en douceur, sans cavitations.

Amortisseur hydraulique dans la pédale de translation

Amélioration des sensations et maîtrise de la translation à l'aide de dispositif de réduction des chocs.

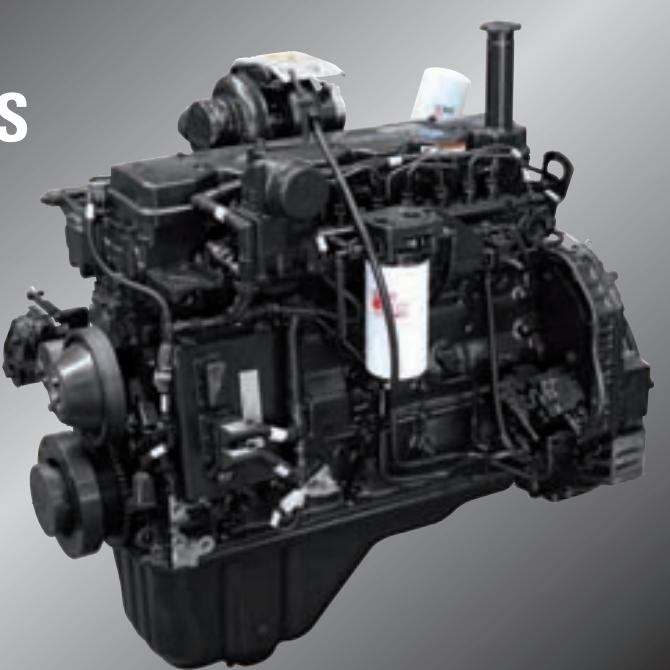

Moteur cummins QSB6.7

Le moteur six cylindres à turbocompresseur et refroidi par air est conçu pour la puissance, la fiabilité, l'économie et les faibles émissions. Ce moteur est conforme aux normes d'émission Tier III.

La définition du progrès

Le moteur 6,7 litres Série B Système Quantum combine des commandes électroniques complètes à des performances d'une grande fiabilité.

L'électronique du QSB6.7 a fait ses preuves avec nos produits de grande puissance dans les conditions de travail les plus dures et les plus exigeantes telles que des chantiers poussiéreux et des opérations minières tout en respectant les normes d'émission mondiales.

Le QSB6.7 est équipé de 24 soupapes avec injecteurs centrés et cuvette à piston symétrique. La combinaison d'un meilleur flux d'air et d'un carburant distribué de manière uniforme permet de générer une meilleure puissance, un meilleur régime transitoire et une consommation moindre.

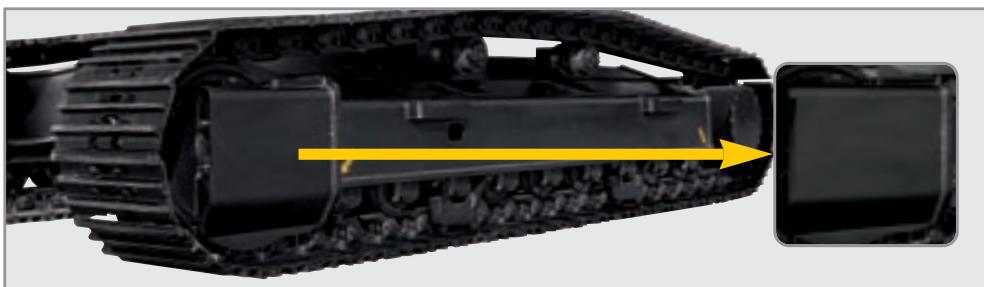

Chassis inférieur stable et solide

Le châssis renforcé de forme tubulaire est entièrement soudé avec des pièces en acier caractérisées par une grande solidité et une faible tension. Il garantit la sécurité et la résistance face à l'impact extérieur lors de la conduite sur sol rugueux et lors de travaux sur sites humides. L'utilisation de galets supérieurs et inférieurs et de protections de chenille hautement durables assure un transfert ajustat de la machine sur tous les terrains. Le long châssis inférieur comprend des composants style excavatrice pour travaux lourds. Un châssis central en X est intégralement soudé pour une solidité et une durabilité maximales.

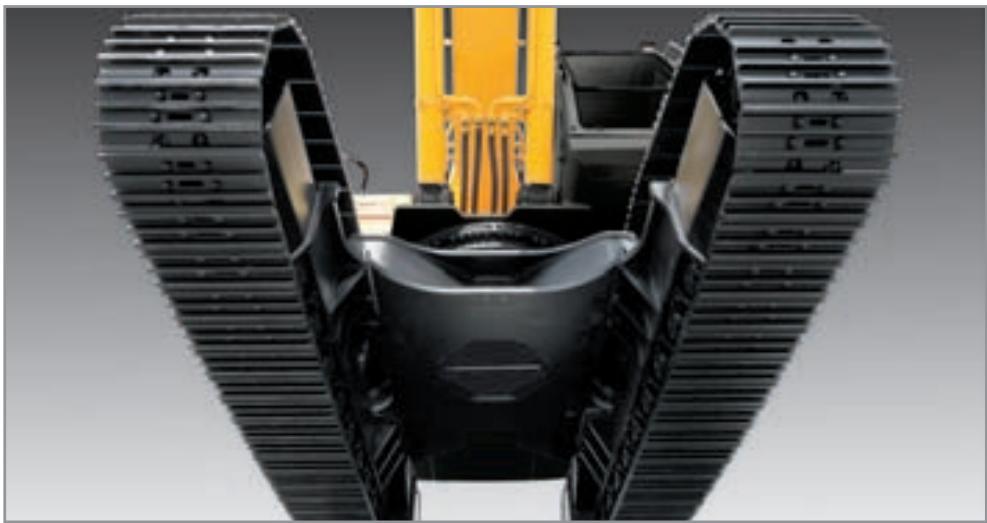

Guides de chenilles et ajusteurs

Les robustes guides de chenilles maintiennent les patins de chenilles en place. Le réglage des chenilles se fait aisément grâce aux ajusteurs à cylindre graisseur et aux ressorts amortisseurs. (Guide chenille complet : option)

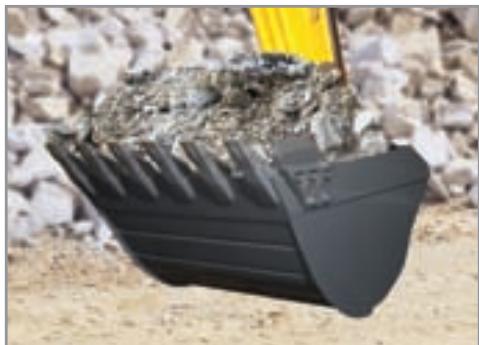

Godet et articulation de godet renforcés

Pour éviter toute usure excessive des chevilles et douilles, des joints scellés ont été utilisés. La liaison du godet comprend des caractéristiques haute durabilité et anti-usure. Plaques de renfort supplémentaires soudées sur la section du bord de coupe. Acier plus épais et plaque latérale supplémentaires mis en place pour consolider le godet.

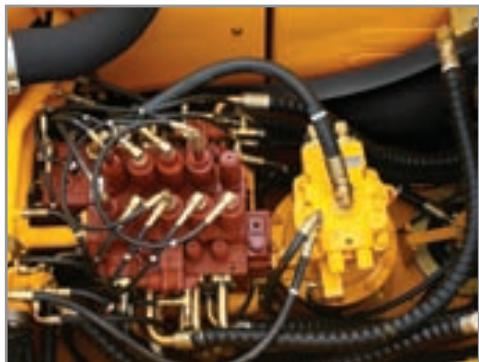

Commande de pivotement puissant et plus précise

Des caractéristiques améliorées d'amortissement des chocs font de la rotation une action précise et sans à-coup.

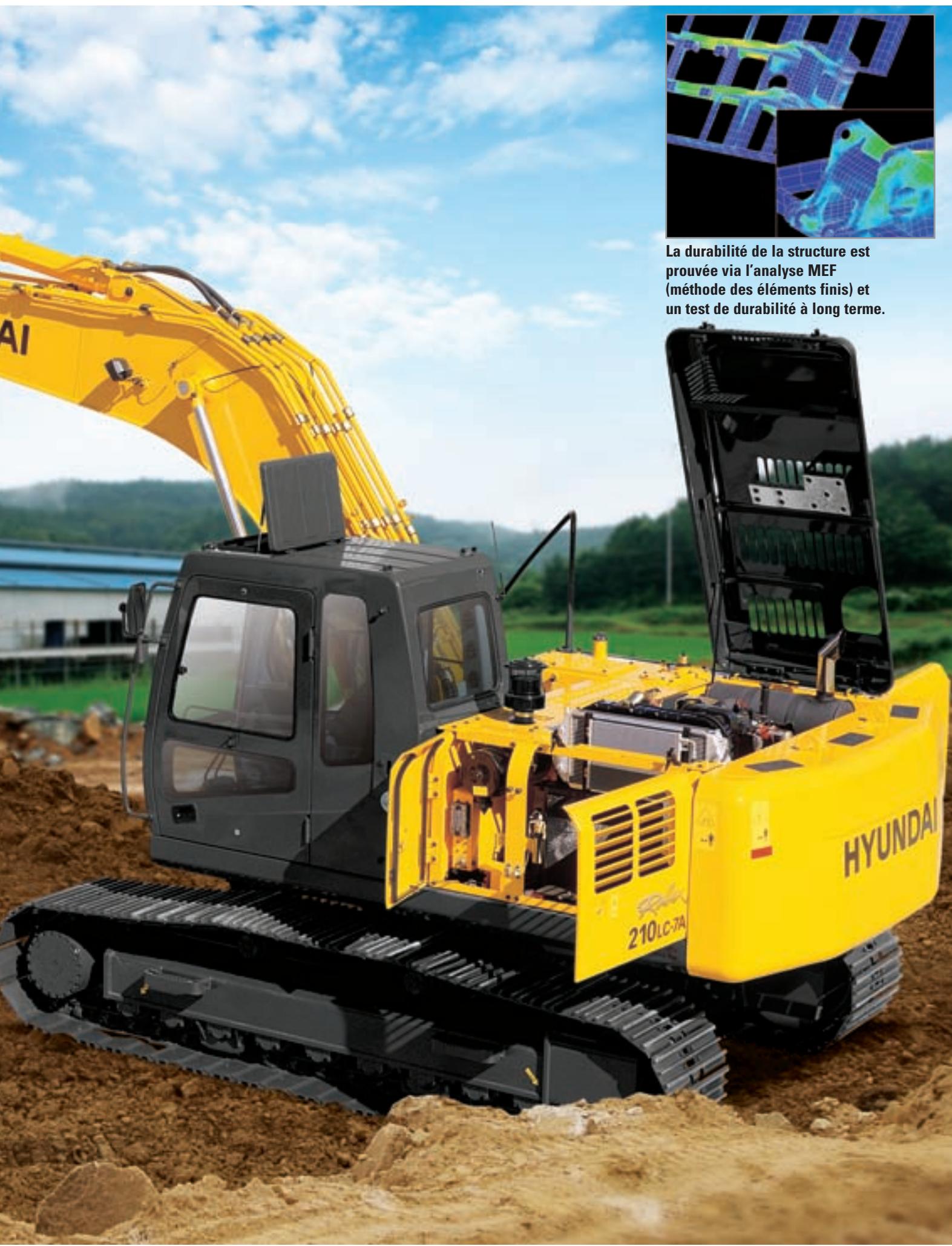

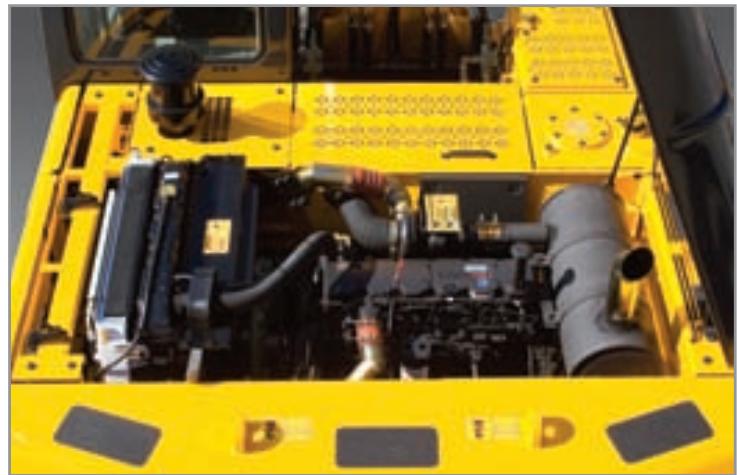

Capot latéral à ouverture gauche et droite

L'accès facile aux composants vitaux offre une vue parfaitement dégagée des composants, ce qui facilite l'entretien et les réparations.

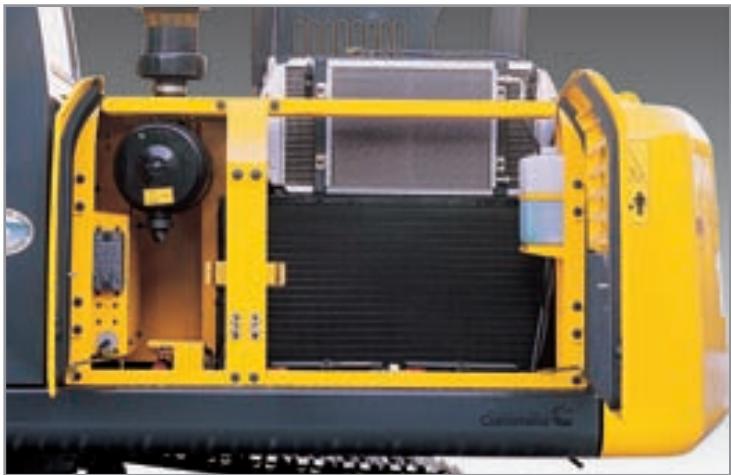

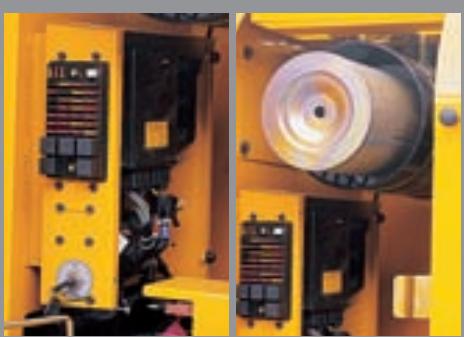

Composants moteur facies à entretenir

Un système de refroidissement et de préchauffage sont prévus pour une utilisation optimale et immédiate, et garantir de la sorte une plus longue durée de vie pour le moteur et les composants hydrauliques. L'entretien du moteur et du circuit hydraulique est considérablement simplifié grâce à l'accessibilité totale.

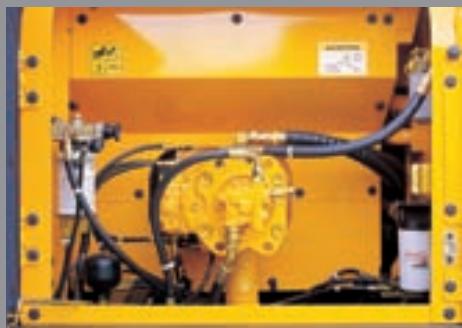

Boîtier de commande électrique et filtré à air facile à replacer centralisés

Le boîtier de commande électrique et le filtre à air sont centralisés dans un seul et même compartiment pour faciliter l'entretien.

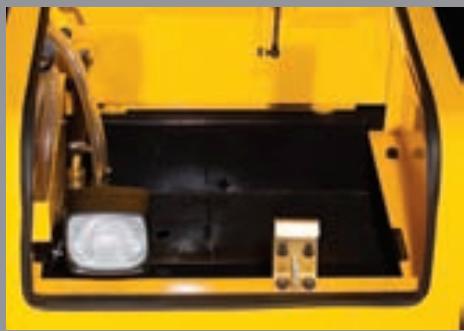

Pompe hydraulique très efficace

La capacité de sortie de la pompe a été augmentée.

Grand coffre à outils constituant un espace de rangement supplémentaire

Données techniques r210lc-7a (HC)

Moteur

Modèle			Cummins QSB6.7
Type			Moteur diesel à 4 temps, 6 cylindres en ligne, injection directe, avec turbocompresseur, refroidissement de la charge et faible émission
Puisance au volant nominale	SAE	J1995 (brute)	113 kW à 1900 t/min
		J1349 (nette)	107 kW à 1900 t/min
	DIN	6271/1 (brute)	113 kW à 1900 t/min
		6271/1 (nette)	107 kW à 1900 t/min
Couple max.			63,0 kgf.m à 1500 t/min
Alésage x course			104 mm x 132 mm
Cyclindrée			6700 cc
Batteries			2 x 12 V x 100 Ah
Démarreur			24 V - 4,5 kW
Alternateur			24 V - 50 Amp

Système hydraulique

Pompe principale
Type	Deux pompes à piston à cylindrée variable
Capacité nominale	2 x 222 ℃/min
Pompe aux. pour le circuit de commande	Pompe à engrenages
Système cross-sensing et d'économie de carburant
Moteurs hydraulique
Translation	Deux moteurs à piston axial avec vanne de freinage et frein de stationnement
Rotation	Moteur à piston axial avec frein automatique
Réglage de la soupape de sécurité
Circuit de travail	330 kgf/cm² (4,690 psi)
Translation	330 kgf/cm² (4,690 psi)
Renforceur de puissance (flèche, balancier, godet)	360 kgf/cm² (5,120 psi)
Circuit de rotation	240 kgf/cm² (3,410 psi)
Circuit de commande	35 kgf/cm² (500 psi)
Soupape de service	Installée
Vérins hydrauliques
N° de cylindres-alésage x tige x course	Flèche : 2 - 120 x 85 x 1290 mm
	Balancier : 1 - 140 x 100 x 1510 mm
	Godet : 1 - 125 x 85 x 1055 mm

Translation & freins

Commands

Type de translation		Entertrement hydrostatique
Moteur de translation		Moteur à piston axial, module sabot
Système de démultiplication	STD/HC	Démultiplicitateur planétaire
Traction max. barre de tirage		21100 kgf
Vitesse de translation max. (élevée)/(basse)		5,3 km/h / 3,4 km/h
Aptitude en côte		35° (70 %)
Frein parking		Humide, multi-disque

Des joysticks opérés par pression du pilote et des pédales avec leviers détachables garantissant un fonctionnement ainsi et sans fatigue.

Commande pilote	Deux joysticks avec un levier de sécurité (gauche) : rotation et balancier, (droite) : flèche et benne (schéma ISO)
Translation et direction	Deux leviers avec pédales
Etranglement du moteur	Électrique, type rotatif
Feux	Deux feuux montés sur la flèche, un sous la boîte des batteries

Système de rotation

Mateur de rotation	Mateur à piston axial
Démultiplication de la rotation	Démultiplicitateur planétaire
Lubrification des paliers de rotation	Bain de graisse
Frein de rotation	Humide, multi-disque
Vitesse de rotation	12,0 t/min

Contenances du liquide de refroidissement et des lubrifiants

Chàssis

(remplissage)		liter	US gal	UK gal
Réservoir de carburant		340	89.8	74.8
Liquide de refroidissement du moteur		35	9.2	7.7
Carter huile moteur		24	6.3	5.3
Système de rotation		5	1.3	1.1
Réduction finale (chaque côte)	STD/HC	5,8	2	1
Circuit hydraulique (réservoir y compris)		290	76.6	63.8
Réservoir hydraulique		180	47.6	39.6

Le châssis central en X est intégralement soudé avec des cadres de chenille à section en caisson renforcée. Le châssis comprend des galets lubrifiés, des roues folles, ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaîne de chenille avec patins à double ou triple nervure.

Poids en ordre de marche (approximatif)

Châssis central	Type en X
Cadre de chenille	Type caisson pentagonale
Nombre de patins de chaque côté	49
Nombre de galets supérieurs de chaque côté	2
Nombre de galets inférieurs de chaque côté	9
Nombre de rails de guidage de chaque côté	2

Le poids en ordre de marche, incluant flèche de 5680 mm, balancier de 2920 mm, godet rétro-éclairé de 0,92 m³ profile SAE, lubrifiant, liquide de refroidissement, réservoir de carburant plein, réservoir de fluide hydraulique plein et l'équipement standard.

Poids des composants principaux

Structure supérieure	5850 kg
Contrepoids	3800 kg
Flèche (avec vérin du balancier)	1950 kg

Poids en ordre de marche

Patin		Poids en ordre de marche		Pression au sol
Type	Largeur (mm)	kg(lb)		kgf/cm2(psi)
triple nervure	※600 mm (24")	R210LC-7A	21700 (47,800)	0,46 (6.54)
		R210LC-7A H/C	23160 (51,060)	0,49 (6.97)
	700 mm (28")	R210LC-7A	21980 (48,460)	0,40 (5.69)
		R210LC-7A H/C	23440 (57,680)	0,43 (6.12)
	800 mm (32")	R210LC-7A	22270 (49,070)	0,35 (4.98)
		R210LC-7A H/C	23730(52,320)	0,38 (5.40)
	900 mm (35.4")	R210LC-7A	22560 (49,740)	0,32 (4.55)
double nervure	710 mm (28")	R210LC-7A H/C	23770 (52,400)	0,43 (6.12)

Équipement standard

Données techniques R210NLC-7A

Moteur

Modèle			Cummins QSB6.7
Type			Moteur diesel à 4 temps, 6 cylindres en ligne, injection directe, avec turbocompresseur, refroidissement de la charge et faible émission
Puisance au volant nominale	SAE	J1995 (brute)	113 kW à 1900 t/min
		J1349 (nette)	107 kW à 1900 t/min
	DIN	6271/1 (brute)	113 kW à 1900 t/min
		6271/1 (nette)	107 kW à 1900 t/min
Couple max.			63,0 kgf.m à 1500 t/min
Alésage x course			104 mm x 132 mm
Cylindrée			6700 cc
Batteries			2 x 12 V x 100 Ah
Démarreur			24 V - 4,5 kW
Alternateur			24 V - 50 Amp

Système hydraulique

Pompe principale
Type		Deux pompes à piston à cylindrée variable
Capacité nominale		2 x 222 Ø/min
Pompe aux. pour le circuit de commande		Pompe à engrenages
Système cross-sensing et d'économie de carburant
Moteurs hydraulique
Translation		Deux moteurs à piston axial avec vanne de freinage et frein de stationnement
Rotation		Moteur à piston axial avec frein automatique
Réglage de la soupape de sécurité
Circuit de travail		330 kgf/cm² (4,690 psi)
Translation		330 kgf/cm² (4,690 psi)
Renforceur de puissance (flèche, balancier, godet)		360 kgf/cm² (5,120 psi)
Circuit de rotation		240 kgf/cm² (3,770 psi)
Circuit de commande		35 kgf/cm² (500 psi)
Soupape de service		Installée
Vérins hydrauliques
N° de cylindres-alésage x tige x course	Flèche : 2 - 120 x 85 x 1290 mm
	Balancier : 1 - 140 x 100 x 1510 mm
	Godet : 1 - 125 x 85 x 1055 mm
	Flèche articulée	1ere : 2 - 120 x 85 x 1290 mm
		2ieme : 1 - 160 x 100 x 1040 mm

Translation et freins

Commandes

Type de translation	Entertrement hydrostatique
Moteur de translation	Moteur à piston axial, module sabot
Système de démultiplication	Démultiplicitateur planétaire
Traction max. barre de tirage	21100 kgf
Vitesse de translation max. (élevée)/(basse)	5,3 km/h / 3,4 km/h
Aptitude en côte	35° (70%)
Frein parking	Humide, multi-disque

Des joysticks opérés par pression du pilote et des pédales avec leviers détachables garantissant un fonctionnement aisé et sans fatigue.

Commande pilote	Deux joysticks avec un levier de sécurité (gauche) : rotation et balancier, (droite) : flèche et benne (schéma ISO)
Translation et direction	Deux leviers avec pédales
Etranglement du moteur	Électrique, type rotatif
Feux	Deux yeux montés sur la flèche, un sous la boîte des batteries

Système de rotation

Moteur de rotation	Moteur à piston axial
Démultiplication de la rotation	Démultiplicitateur planétaire
Lubrification des paliers de rotation	Bain de graisse
Frein de rotation	Humide, multi-disque
Vitesse de rotation	12,0 t/min

Contenances du liquide de refroidissement et des lubrifiants

Chàssis

(remplissage)	liter	US gal	UK gal
Réservoir de carburant	310	81.9	68.2
Liquide de refroidissement du moteur	45	11.9	9.9
Carter huile moteur	24	6.3	5.3
Système de rotation	5	1.3	1.1
Réduction finale (chaque côte)	5,8	1.4	1.2
Circuit hydraulique (réservoir y compris)	290	76.6	63.8
Réservoir hydraulique	180	47.6	39.6

Le châssis central en X est intégralement soudé avec des cadres de chenille à section en caisson renforcée. Le châssis comprend des galets lubrifiés, des roues folles, ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaîne de chenille avec patins à double ou triple nervure.

Poids en ordre de marche (approximatif)

Chássis central	Type en X
Cadre de chenille	Type caisson pentagonale
Nombre de patins de chaque côte	49
Nombre de galets supérieurs de chaque côte	2
Nombre de galets inférieurs de chaque côte	9
Nombre de rails de guidage de chaque côte	2

Le poids en ordre de marche, incluant flèche en une pièce de 5650 mm, flèche articulée de 5560 mm, balancier de 2920 mm, godet rétro-arrête de 0.87 m³ profile SAE, lubrifiant, liquide de refroidissement, réservoir de carburant plein, réservoir de fluide hydraulique plein et l'équipement standard.

Poids des composants principaux

Structure supérieure	5700 kg
Contrepoids	4700 kg
Flèche (avec vérin du balancier)	1875 kg
Flèche articulée	2650 kg

Poids en ordre de marche

Patin (avec triple nervure) Largeur mm(in)		Poids en ordre de marche kg(lb)	Pression au sol kgf/cm2(psi)
※ 500(20)	R210NLC-7A	22000 (48,500)	0,56 (7.96)
600(24)	R210NLC-7A	22300 (49,200)	0,47 (6.68)

Équipement standard

Données techniques R210LC/LR-7A

Moteur

Modèle			Cummins QSB6.7
Type			Moteur diesel à 4 temps, 6 cylindres en ligne, injection directe, avec turbocompresseur, refroidissement de la charge et faible émission
Puisance au volant nominale	SAE	J1995 (brute)	113 kW à 1900 t/min
		J1349 (nette)	107 kW à 1900 t/min
	DIN	6271/1 (brute)	113 kW à 1900 t/min
		6271/1 (nette)	107 kW à 1900 t/min
Couple max.			63,0 kgf.m à 1500 t/min
Alésage x course			104 mm x 132 mm
Cylindrée			6700 cc
Batteries			2 x 12 V x 100 Ah
Démarreur			24 V - 4,5 kW
Alternateur			24 V - 50 Amp

Système hydraulique

Pompe principale
Type	Deux pompes à piston à cylindrée variable
Capacité nominale	2 x 222 ℓ/min
Pompe aux. pour le circuit de commande	Pompe à engrenages
Système cross-sensing et d'économie de carburant
Moteurs hydraulique
Translation	Deux moteurs à piston axial avec vanne de freinage et frein de stationnement
Rotation	Moteur à piston axial avec frein automatique
Réglage de la soupape de sécurité
Circuit de travail	330 kgf/cm² (4,690 psi)
Translation	330 kgf/cm² (4,690 psi)
Renforceur de puissance (flüche, balancier, godet)	360 kgf/cm² (5,120 psi)
Circuit de rotation	240 kgf/cm² (3,410 psi)
Circuit de commande	35 kgf/cm² (500 psi)
Soupape de service	Installée
Vérins hydrauliques
N° de cylindres-alésage x tige x course	Flüche : 2 - 120 x 85 x 1290 mm
	Balancier : 1 - 140 x 95 x 1460 mm
	Godet : 1 - 100 x 70 x 870 mm

Translation & freins

Type de translation	Entertrement hydrostatique
Moteur de translation	Moteur à piston axial, modèle sabot
Système de démultiplication	Démultiplicitateur planétaire
Traction max. barre de tirage	21100 kgf
Vitesse de translation max. (élevée)/(basse)	5,3 km/h / 3,4 km/h
Aptitude en côte	35° (70%)
Frein parking	Humide, multi-disque

Commandes Des joysticks opérés par pression du pilote et des pédales avec leviers détachables garantissant un fonctionnement aisé et sans fatigue.

Commande pilote	Deux joysticks avec un levier de sécurité (gauche): rotation et balancier, (droite): flèche et belle (schéma ISO)
Translation et direction	Deux leviers avec pédales
Etranglement du moteur	Électrique, type rotatif
Feux	Deux faux montés sur la flèche, un sous la boîte des batteries

Système de rotation

Moteur de rotation	Moteur à piston axial
Démultiplication de la rotation	Démultiplicitateur planétaire
Lubrification des paliers de rotation	Bain de graisse
Frein de rotation	Humide, multi-disque
Vitesse de rotation	12,5 t/min

Contenances du liquide de refroidissement et des lubrifiants

(remplissage)	liter	US gal	UK gal
Réservoir de carburant	340	89.8	74.8
Liquide de refroidissement du moteur	35	9.2	7.7
Carter huile moteur	24	6.3	5.3
Système de rotation	5	1.3	1.1
Réduction finale (chaque côte)	6	2	1
Circuit hydraulique (réservoir y compris)	290	76.6	63.8
Réservoir hydraulique	180	47.6	39.6

Chassis

Le châssis central en X est intégralement souder avec des cadres de chenille à section en caisson renforcée. Le châssis comprend des galets lubrifés, des roues folles, ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaîne de chenille avec patins à double ou triple nervure.

Châssis central	Type en X
Cadre de chenille	Type caisson pentagonale
Nombre de patins de chaque côte	49
Nombre de galets supérieurs de chaque côte	2
Nombre de galets inférieurs de chaque côte	9
Nombre de rails de guidage de chaque côte	2

Poids en ordre de marche (approximatif)

Le poids en ordre de marche, incluant flèche de 8200 mm, balancier de 6300 mm, godet rétro-éclairé de 0,52 m³ profile SAE, lubrifiant, liquide de refroidissement, réservoir de carburant plein, réservoir de fluide hydraulique plein et l'équipement standard.

Poids des composants principaux

Structure supérieure	5850 kg
Contrepoids	5300 kg
Flèche (avec vérin du balancier)	4250 kg

Poids en ordre de marche

Patin (avec triple nervure) Largeur mm(in)		Poids en ordre de marche kg(lb)	Pression au sol kgf/cm2(psi)
※ 800(32)	R210LR/LC-7A	24500 (54,000)	0,39 (5.55)

Equipement standard

Godets R210LC-7A (HC)

0,51 (0.67)

Profile SAE ³ (yd³)

0.80 (1.05) ※0,92(1.20)

1,10 (1.44) 1,20 (1.57)

1,34 (1.75)

0.74 (0.97) 0.90(1.18) 1,05 (1.37)

0.87 (1.14) 1,20 (1.57)

★0.75(0.98)

Capacité m3(yd3)		Largeur mm (in)		Poidskg (lb)	Recommendation mm (ft.in)
					Flèche	※5680 (18' 8")
ProfileSAE	Profile CECE	Sans couteaux latéraux	Avec couteaux latéraux		Balancier	2000(6' 7")	2400(7' 10")	※2920(9' 7")	3900(12' 10")
0,51 (0.67 )	0,45 (0.59)	700 (27.6)	820 (32.3)	570 (1,260)	●	●	●	●	●
0,80 (1.05)	0,70 (0.92)	1000 (39.4)	1120 (44.1)	700 (1,540)	●	●	●	●	■
※ 0,92 (1.20)	0,80 (1.05)	1150 (45.3)	1270 (50.0)	770 (1,700)	●	●	●	■	▲
1,10 (1.44)	0,96 (1.26)	1320 (52.0)	1440 (56.7)	830 (1,830)	■	▲	▲	▲	—
1,20 (1.57)	1,00 (1.31)	1400 (55.1)	1520 (59.8)	850 (1,870)	■	▲	—	—	—
1,34 (1.75)	1,15 (1.50)	1550 (61.0)	1670 (65.7)	920 (2,030)	▲	▲	—	—	—
▲ 0,74 (0.97)	0,65 (0.85)	985 (38.8)	-	770 (1,700)	●	●	●	●	▲
▲ 0,90 (1.18)	0,80 (1.05)	1070 (42.0)	-	810 (1,790)	●	●	■	—	—
▲ 1,05 (1.37)	0,92 (1.20)	1290 (50.8)	-	890 (1,960)	■	▲	—	—	—
◎ 0,87 (1.14)	0,75 (0.98)	1140 (44.9)	-	900 (1,980)	●	●	■	—	—
◎ 1,20 (1.57)	1,00 (1.31)	1410 (55.5)	-	1030 (2,270)	■	▲	—	—	—
★ 0,75 (0.98)	0,65 (0.85)	1790 (70.5)	-	880 (1,940)	●	●	■	▲	▲

※ : Godet rétro-arrière standard : Godet pour travaux lourds. Godet pour rochers - lourds : Godet définition détalus.

D'application pour des matériaux d'une densité 2000kg / m³ ou moins

D'application pour des matériaux d'une densité 1600kg / m³ ou moins

D'application pour des matériaux d'une densité 1100kg / m³ ou moins

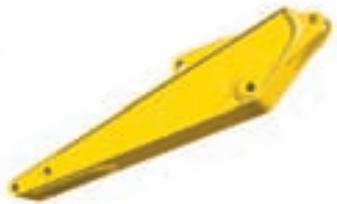

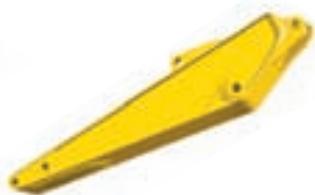

Accessoires godet rétro-arrête r210lc-7a (HC)

La flèche et les balanciers sont en section à caisson, à faibles contraintes, entièrement soudés. Une flèche de 5,68 m et des balanciers de 2,0 m; 2,4 m; 2,92 m et 3,90 m sont disponibles. Les godets sont des accessoires entièrement soudés en acier à haute résistance.

2,0 m (6' 7")

2,40 m (7' 10")

※2,92m9'7")

3,90 m (12' 10")

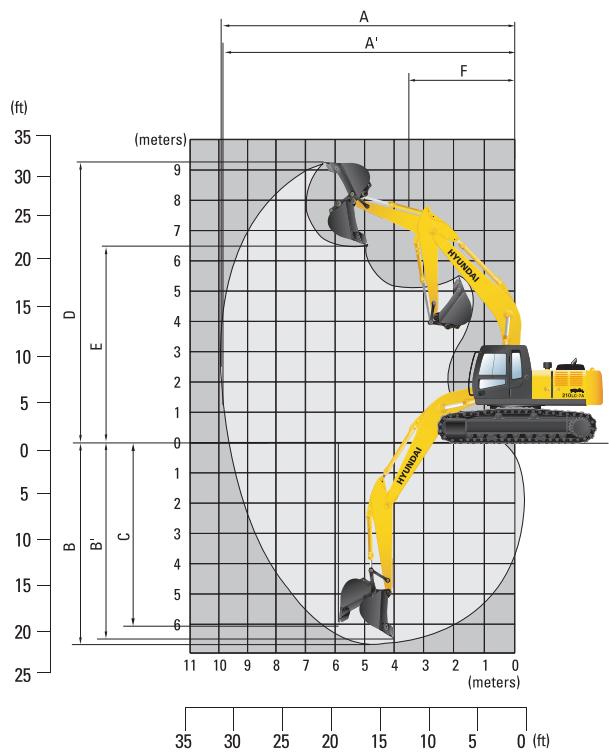

Force d'excavation

Balancier	Longueur	mm(ft.in)	2000 (6' 7")	2400 (7' 10")	※ 2920 (9' 7")	3900 (12' 10")	Remarque
	Poids	kg(lb)	860 (1,890)	950 (2,090)	990 (2,180)	1200 (2,650)
Force d'attaque du godet	SAE	kN	133,4 [145.5]	133,4 [145.5]	133,4 [145.5]	133,4 [145.5]	[ ]: Renforceur de puissance
		kgf	13600 [14,840]	13600 [14,840]	13600 [14,840]	13600 [14,840]
		lbf	29980 [32,710]	29980 [32,710]	29980 [32,710]	29980 [32,710]
	ISO	kN	152,0 [165.8]	152,0 [165.8]	152,0 [165.8]	152,0 [165.8]
		kgf	15500 [16,910]	15500 [16,910]	15500 [16,910]	15500 [16,910]
		lbf	34170 [37,280]	34170 [37,280]	34170 [37,280]	34170 [37,280]
Force d'attaque du balancier	SAE	kN	135,3 [147.6]	112,8 [123.1]	97,1 [105.9]	79,4 [86.6]
		kgf	13800 [15,050]	11500 [12,550]	9900 [10,800]	8100 [8,840]
		lbf	30420 [33,190]	25350 [27,650]	21830 [23,810]	17860 [19,480]
	ISO	kN	142,2 [155.1]	117,7 [128.4]	101,0 [110.2]	85,3 [93.0]
		kgf	14500 [15,820]	12000 [13,090]	10300 [11,240]	8700 [9,490]
		lbf	31970 [34,880]	26460 [28,870]	22710 [24,770]	19180 [20,920]

Remarque : Le poids du balancier comprend le vérin de godet et la liaison Balancier Standard

Godets R210NLC-7A

Profile SAE ³ (³) 0,51 (0.67)

Accessoires godet rétro-arrête r210nlc-7a

La flèche et les balanciers sont en section à caisson, à faibles contraintes, entièrement soudés. Une flèche en une pièce de 5,65 m; flèche articulée de 5,56 m et des balanciers de 2,00 m; 2,4 m et 2,92 m sont disponibles. Les godets sont des accessoires entièrement soudés en acier à haute résistance.

2,0 m (6' 7")

2,4 m (7' 10")

※2.92m9'6")

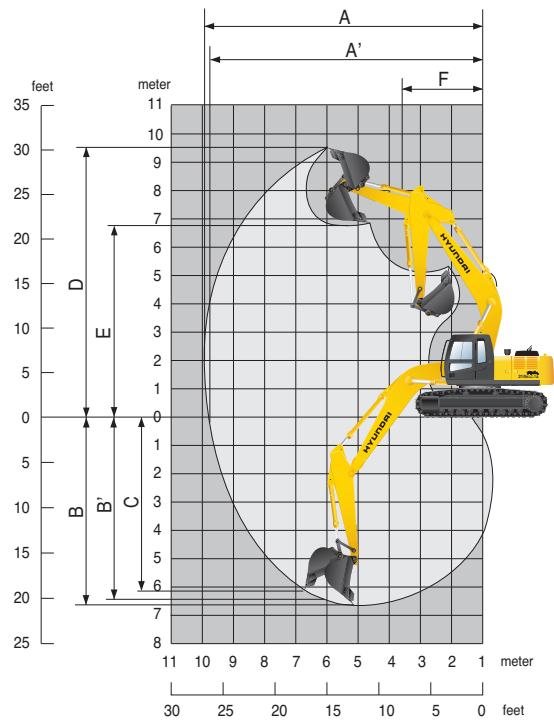

Force d'excavation R210NLC-7A

Balancier	Longueur	mm(ft.in)	2000 (6' 7")	2400 (7' 10")	※ 2920 (9' 6")
	Poids	kg(lb)	860 (1,890)	950 (2,090)	990 (2,180)
Force d'attaque du godet	SAE	kN	133,4 [145.5]	133,4 [145.5]	133,4 [145.5]
		kgf	13600 [14,840]	13600 [14,840]	13600 [14,840]
		lbf	29980 [32,710]	29980 [32,710]	29980 [32,710]
	ISO	kN	152,0 [165.8]	152,0 [165.8]	152,0 [165.8]
		kgf	15500 [16,910]	15500 [16,910]	15500 [16,910]
		lbf	34170 [37,280]	34170 [37,280]	34170 [37,280]
Force d'attaque du balancier	SAE	kN	135,3 [147.6]	112,8 [123.1]	97,1 [105.9]
		kgf	13800 [15,050]	11500 [12,550]	9900 [10,800]
		lbf	30420 [33,190]	25350 [27,650]	21830 [23,810]
	ISO	kN	142,2 [155.1]	117,7 [128.4]	101,0 [110.2]
		kgf	14500 [15,820]	12000 [13,090]	10300 [11,240]
		lbf	31970 [34,880]	26460 [28,870]	22710 [24,770]

Remarque : Le poids du balancier comprend le vérin de godet et la liaison Flèche régable : Flèche 2000 mm, 2400 mm

Accessoires godet rétro-arrête r210lc/lr-7a

La flèche et les balanciers sont en section à caisson, à faibles contraintes, entièrement soudés. Une flèche en une pièce de 8,20 m et une flèche articulée de 6,30 m sont disponibles. Les godets sont des accessoires entièrement soudés en acier à haute résistance.

※6.3m(20'8")

Bras longue portée

Longueur totale	7280 mm (23' 11")
Hauteur totale	835 mm (2' 9")
Poids	1340 kg (2,950 lb)

Force d'excavation R210LC/LR-7A

Balancier	Longueur	mm(ft.in)	※ 6300(20' 8")	Remarque
Force d'attaque du godet	SAE	kN	71,9	[ ]: Renforceur de puissance
		kgf	7340
		lbf	16180
	ISO	kN	83,5
		kgf	8510
		lbf	18760
Force d'attaque du balancier	SAE	kN	48,9
		kgf	4990
		lbf	11000
	ISO	kN	49,7
		kgf	5070
		lbf	11180

Balancier Standard

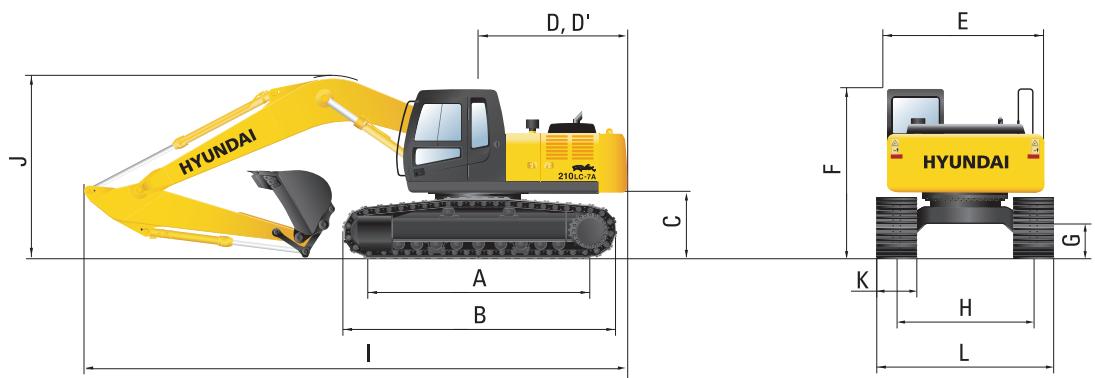

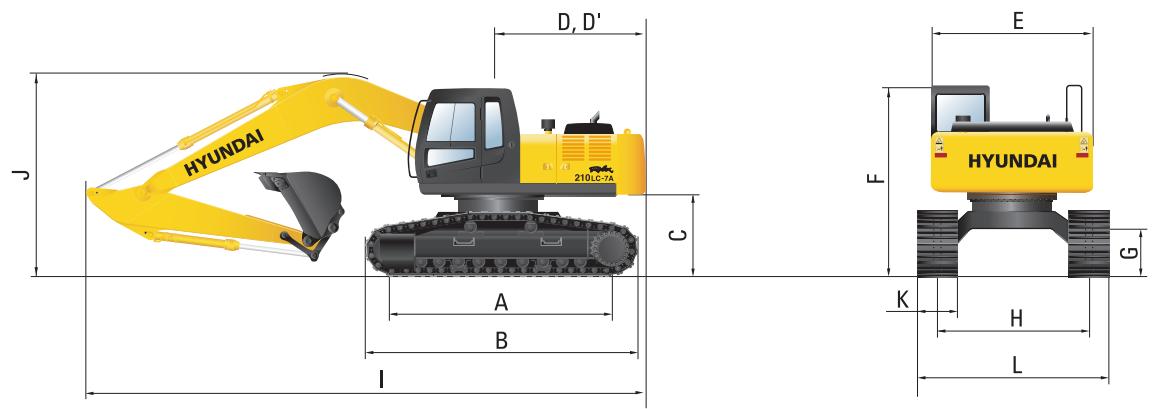

Dimensions R210LC-7A

mm (ft·in)

A	Distance entre les tambours	3650 (12' 0")
B	Longueur totale du train de roulement	4440 (14' 7")
C	Garde au sol du contrepoids	1060 (3' 6")
D	Rayon de pivotement de l'arrête	2830 (9' 3")
D'	Longueur de l'arrête de la machine	2770 (9' 1")
E	Largeur de la partie supérieure	2700 (8' 10")
F	Hauteur totale de la cabine	2920 (9' 7")
G	Garde au sol min.	480 (1' 7")
H	Largeur de voie	2390 (7' 10")

mm (ft·in)

	Longueur de la flèche		※ 5680 (18' 8")
	Longueur du balancier	2000 (6' 7")	2400 (7' 10")	※ 2920 (9' 7")	3900 (12' 10")
I	Longueur totale	9650 (31' 8")	9570 (31' 5")	9520 (31' 3")	9520 (31' 3")
J	Hauteur totale de la flèche	3200 (10' 6")	3110 (10' 2")	2990 (9' 10")	3480 (11' 5")
K	Largeur des patins	600 (24")	700 (28")	800 (32")	900 (35.4")
L	Largeur totale	2990 (9' 10")	3090 (10' 2")	3190 (10' 6")	3290 (10' 10")

※ Balancier standard

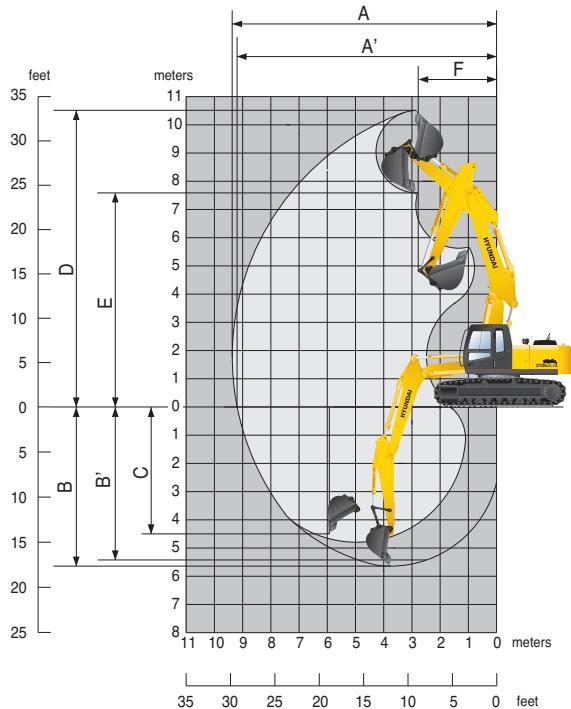

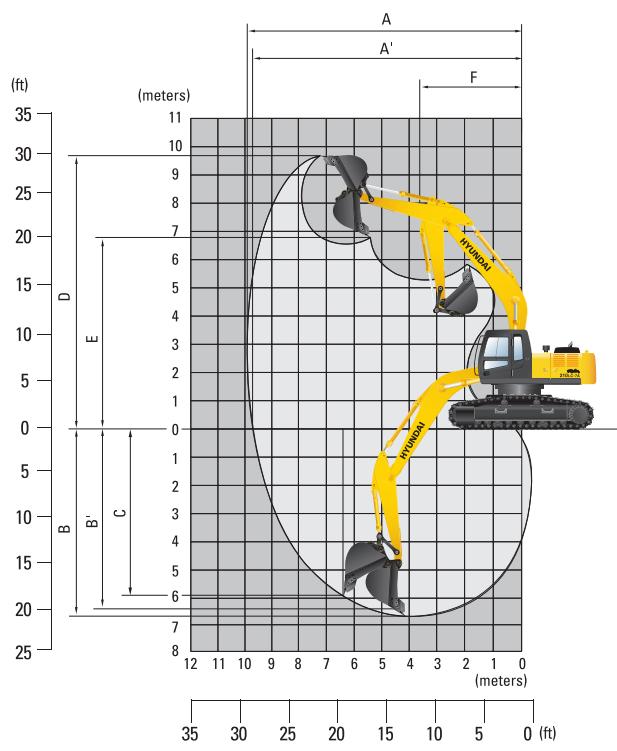

Rayon d'action R210LC-7A

mm (ft·in)

	Longueur de la flèche		※ 5680 (18' 8")
	Longueur du balancier	2000 (6' 7")	2400 (7' 10")	※ 2920 (9' 7")	3900 (12' 10")
A	Portée d'attaque max.	9140 (30' 0")	9500 (31' 2")	9940 (32' 7")	10910 (35' 10")
A'	Portée d'attaque max. au sol	8960 (29' 5")	9330 (30' 7")	9780 (32' 1")	10770 (35' 4")
B	Profondeur d'attaque	5820 (19' 1")	6220 (20' 5")	6740 (22' 1")	7720 (25' 4")
B'	Profondeur d'attaque (à 2,4 m de profondeur)	5580 (18' 4")	6010 (19' 9")	6550 (21' 6")	7580 (24' 10")
C	Profondeur d'attaque pour murs verticaux	5280 (17' 4")	5720 (18' 9")	6120 (20' 1")	7240 (23' 9")
D	Hauteur d'attaque max.	9140 (30' 0")	9340 (30' 8")	9470 (31' 1")	10110 (33' 2")
E	Hauteur de déver-sement max.	6330 (20' 9")	6520 (21' 5")	6670 (21' 11")	7290 (23' 11")
F	Rayon de pivotement	3750 (12' 4")	3740 (12' 3")	3640 (11' 11")	3650 (11' 12")

Balancier standard

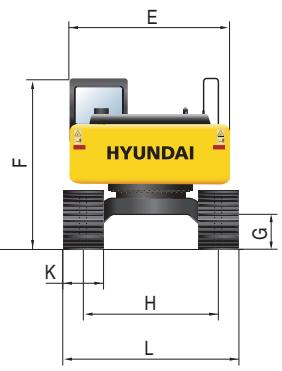

Dimensions et rayon d'action

Dimensions R210LC-7A Chassis haut

mm (ft·in)

A	Distance entre les tambours	3650 (12' 0")
B	Longueur totale du train de roulement	4440 (14' 7")
C	Garde au sol du contrepoids	1260 (4' 2")
D	Rayon de pivotement de l'arrête	2830 (9' 3")
D'	Longueur de l'arrête de la machine	2770 (9' 1")
E	Largeur de la partie supérieure	2700 (8' 10")
F	Hauteur totale de la cabine	3100 (10' 2")
G	Garde au sol min.	660 (2' 2")
H	Largeur de voie	2795 (9' 2")

mm (ft·in)

	Longueur de la flèche		※ 5680 (18' 8")
	Longueur du balancier	2000 (6' 7")	2400 (7' 10")	※ 2920 (9' 7")	3900 (12' 10")
I	Longueur totale	9640 (31' 7")	9550 (31' 4")	9470 (31' 1")	9560 (31' 4")
J	Hauteur totale de la flèche	3320 (10' 11")	3220 (10' 7")	3080 (10' 1")	3490 (11' 5")

K	Largeur des patins	Type	Triple nervure			Double nervure
		Largeur	※600 (24")	700 (28")	800 (32")	710 (28")
L	Largeur totale		3395 (11' 2")	3495 (11' 6")	3595 (12' 0")	3505 (11' 6")

Balancier standard

Rayon d'action R210LC-7A Chassis haut

mm (ft·in)

	Longueur de la flèche		※ 5680 (18' 8")
	Longueur du balancier	2000 (6' 7")	2400 (7' 10")	※ 2920 (9' 7")	3900 (12' 10")
A	Portée d'attaque max.	9140 (30' 0")	9500 (31' 2")	9940 (32' 7")	10910 (35' 10")
A'	Portée d'attaque max. au sol	8920 (29' 3")	9290 (30' 6")	9740 (31' 11")	10730 (35' 2")
B	Profondeur d'attaque	5630 (18' 6")	6010 (19' 9")	6550 (21' 6")	7530 (24' 8")
B'	Profondeur d'attaque (à 2,4 m de profondeur)	5390 (17' 8")	5820 (19' 1")	6360 (20' 10")	7390 (24' 3")
C	Profondeur d'attaque pour murs verticaux	5090 (16' 8")	5530 (18' 2")	5930 (19' 5")	7050 (23' 1")
D	Hauteur d'attaque max.	9330 (30' 7")	9530 (31' 3")	9660 (31' 8")	10300 (33' 9")
E	Hauteur de déversement max.	6520 (21' 5")	6710 (22' 0")	6860 (22' 6")	7480 (24' 6")
F	Rayon de pivotement	3750 (12' 4")	3740 (12' 3")	3640 (11' 11")	3650 (11' 12")

※ Balancier standard

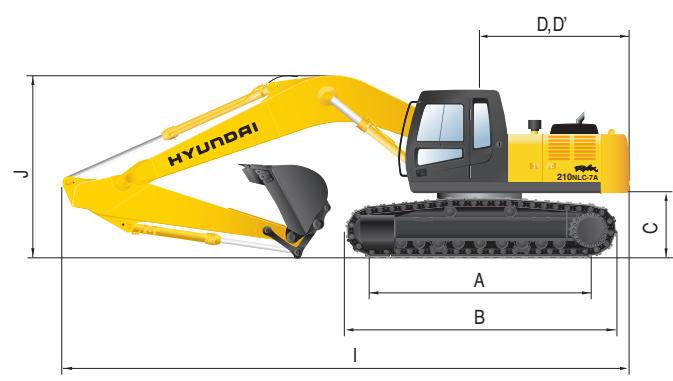

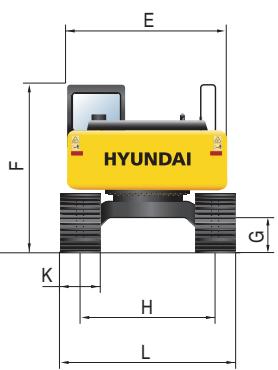

Dimensions r210nlc-7a flèche en une pièce

mm (ft·in)

A	Distance entre les tambours	3650 (12' 0")
B	Longueur totale du train de roulement	4440 (14' 7")
C	Garde au sol du contrepoids	1060 (3' 6")
D	Rayon de pivotement de l'arrière	2800 (9' 2")
D'	Longueur de l'arrière de la machine	2770 (9' 1")
E	Largeur de la partie supérieure	2530 (8' 4")
F	Hauteur totale de la cabine	2920 (9' 7")
G	Garde au sol min.	480 (1' 7")
H	Largeur de voie	2000 (6' 7")

mm (ft·in)

	Longueur la flèche	※5650 (18' 6")
	Longueur du balancier	2000 (6' 7")	2400 (7' 10")	※2900 (9' 6")
I	Longueur totale	9650 (31' 8")	9570 (31' 5")	9540 (31' 4")
J	Hauteur totale de la flèche	3250 (10' 8")	3170 (10' 5")	3070 (10' 1")
K	Largeur des patins	※500 (20")	600 (24")
L	Largeur totale	2500 (8' 2")	2600 (8' 6")

Rayon d'action r210nlc-7a flèche en une pièce

mm (ft·in)

	Longueur de la flèche		※5650 (18' 6")
	Longueur du balancier	2000 (6' 7")	2400 (7' 10")	※2900 (9' 6")
A	Portée d'attaque max.	9140 (30' 0")	9510 (31' 2")	9960 (32' 8")
A'	Portée d'attaque max. au sol	8960 (29' 5")	9340 (30' 8")	9790 (32' 1")
B	Portée d'attaque max. au sol	5750 (18' 10")	6150 (20' 2")	6670 (22' 11")
B'	Profondeur d'attaque (à 2,4 m de profondeur)	5520 (18' 1")	5950 (19' 6")	6490 (21' 4")
C	Profondeur d'attaque pour murs verticaux	5320 (17' 5")	5780 (19' 0")	6180 (20' 3")
D	Hauteur d'attaque max.	9270 (30' 5")	9500 (31' 2")	9660 (31' 8")
E	Hauteur de déversement max.	6450 (21' 2")	6660 (21' 10")	6840 (22' 5")
F	Rayon de pivotement	3710 (12' 2")	3630 (11' 11")	3550 (11' 8")

Balancier standard

Dimensions et rayon d'action

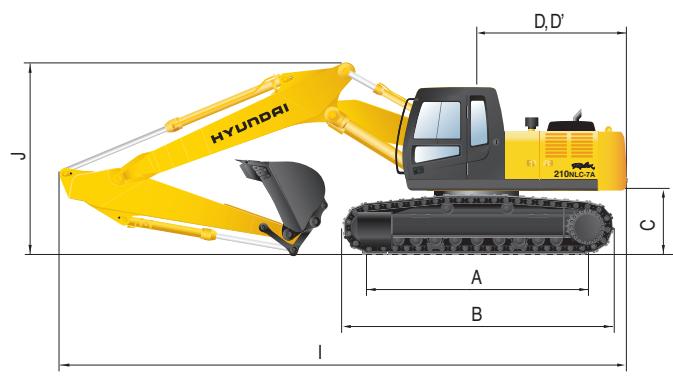

Dimensions R210NLC-7A Flèche articulée

mm (ft·in)

A	Distance entre les tambours	3650 (12' 0")
B	Longueur totale du train de roulement	4440 (14' 7")
C	Garde au sol du contrepoids	1060 (3' 6")
D	Rayon de pivotement de l'arrière	2800 (9' 2")
D'	Longueur de l'arrête de la machine	2770 (9' 1")
E	Largeur de la partie supérieure	2530 (8' 4")
F	Hauteur totale de la cabine	2920 (9' 7")
G	Garde au sol min.	480 (1' 7")
H	Largeur de voie	2000 (6' 7")

mm (ft·in)

	Longueur la flèche	※5560 (18' 3")
	Longueur du balancier	2000(6' 7")	※2400(7' 10")
I	Longueur totale	9530(31' 3")	9450(31' 0")
J	Hauteur totalede la flèche	3180(10' 5")	3070(10' 1")
K	Largeur des patins	※500(20")	600(24")
L	Largeur totale	2500(8' 2")	2600(8' 6")

Rayon d’action R210NLC-7A Flèche articulée

mm (ft·in)

	Longueur de la flèche	※5560 (18' 3")
	Longueur du balancier	2000 (6' 7")	※2400 (7' 10")
A	Portée d'attaque max.	9130 (29' 11")	9500 (31' 2")
A'	Portée d'attaque max. au sol	8950 (29' 4")	9330 (30' 7")
B	Profondeur d'attaque	5330 (17' 6")	5720 (18' 9")
B'	Profondeur d'attaque (à 2,4 m de profondeur)	5140 (16' 10")	5530 (18' 2")
C	Profondeur d'attaque pour murs verticaux	4410 (14' 6")	4830 (15' 10")
D	Hauteur d'attaque max.	10150 (33' 4")	10450 (34' 3")
E	Hauteur de déversement max.	7240 (23' 9")	7530 (24' 8")
F	Rayon de pivotement	2900 (9' 6")	2640 (8' 8")

Balancier standard

A	Distance entre les tambours	3650 (12' 0")
B	Longueur totale du train de roulement	4440 (14' 7")
C	Garde au sol du contrepoids	1060 (3' 6")
D	Rayon de pivotement de l'arrête	2830 (9' 3")
D'	Longueur de l'arrête de la machine	2770 (9' 1")
E	Largeur de la partie supérieure	2700 (8' 10")
F	Hauteur totale de la cabine	2920 (9' 7")
G	Garde au sol min.	480 (1' 7")
H	Largeur de voie	2390 (7' 10")
I	Longueur totale	12030 (39' 6")
J	Hauteur totale de la flèche	3280 (10' 9")
K	Largeur des patins	800 (31' 5")

mm (ft in)

L	Largeur totale	3190 (10' 6")
N	Longueur totale	4990 (16' 4")
	Poids de la machine de base	20110 kg (44,330 lb)

Flèche longue portée

Largeur totale	8395 mm (27' 7")
Hauteur totale	1515 mm (5' 0")
Poids	2470 kg (5,450 lb)

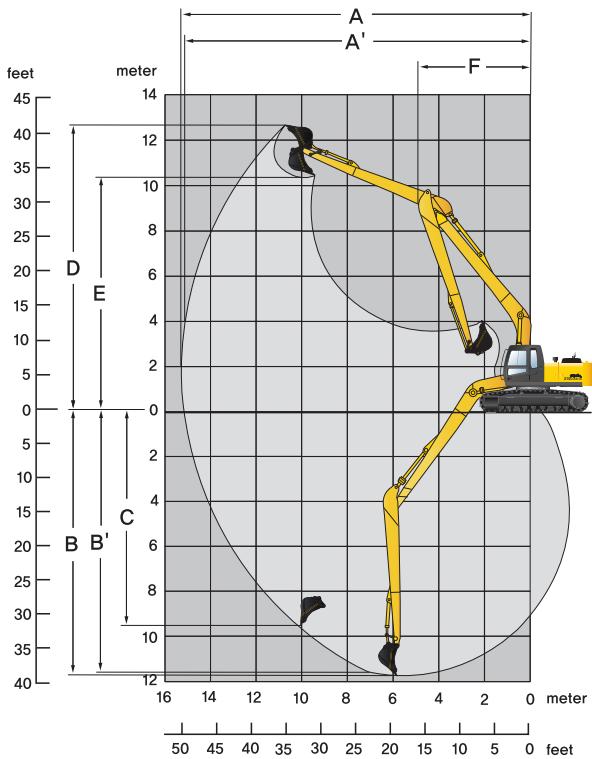

Rayon d'action R210LC/LR-7A

mm (ft·in)

	Longueur de la flèche	※8200 (26' 11")
	Longueur du balancier	※6300 (20' 8")
A	Portée d'attaque max.	15220 (50' 00")
A'	Portée d'attaque max. au sol	15120 (49' 7")
B	Profondeur d'attaque	11760 (38' 7")
B'	Profondeur d'attaque (à 2,4 m de profondeur)	11650 (38' 3")
C	Profondeur d'attaque pour murs verticaux	9610 (31' 6")
D	Hauteur d'attaque max.	12550 (41' 2")
E	Hauteur de déversement max.	10280 (33' 8")
F	Rayon de pivotement	4870 (16' 0")

Balancier standard

Capacités de levage R210LC-7A

Charge avant

Charge latérale ou

• Flèche : 5,68 m · Balancier : 2,0 m · Godet : 0,92 m³ · Patin : de 600 mm à triple nervure avec contrepoids de 3800 kg

Hauteur du point de charge m (ft)		Rayon de charge							A portée max.
		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)	Capacité		Portée m (ft)
7.5 m	kg								*3750	*3750	6.64
(25.0 ft)	lb								*8270	*8270	(21.8)
6.0 m	kg					*4150	*4150		*3800	3060	7.78
(20.0 ft)	lb					*9150	*9150		*8380	6750	(25.5)
4.5 m	kg			*5360	*5360	*4540	*4540		*3910	2560	8.43
(15.0 ft)	lb			*11820	*11820	*10010	*10010		*8620	5640	(27.7)
3.0 m	kg			*6970	6830	*5240	4380	*4500	3020	*4050	8.74
(10.0 ft)	lb			*15370	15060	*11550	9660	*9920	6660	*8930	(28.7)
1.5 m	kg			*8380	6310	*5950	4120	*4820	2900	4000	8.73
(5.0 ft)	lb			*18470	13910	*13120	9080	*10630	6390	8820	(28.6)
Au niveau de sol	kg			*9020	6080	*6430	3960	4980	2830	4210	8.42
	lb			*19890	13400	*14180	8730	10980	6240	9280	(27.6)
-1.5 m	kg	*13020	12190	*8960	6050	*6510	3910			*4550	7.76
(-5.0 ft)	lb	*28700	26870	*19750	13340	*14350	8620			*10030	(25.5)
-3.0 m	kg	*11620	*11620	*8210	6160	*5910	3990			*4510	6.61
(-10.0 ft)	lb	*25620	*25620	*18100	13580	*13030	8800			*9940	(21.7)
-4.5 m	kg	*8770	*8770
(-15.0 ft)	lb	*19330	*19330

• Flèche : 5,68 m · Balancier : 2,4 m · Godet : 0,92 m³ · Patin : de 600 mm à triple nervure avec contrepoids de 3800 kg

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée

m (ft)

7.5 m

kg

*3630

3190

7.15

(25.0 ft)

lb

*8000

7030

(23.5)

6.0 m

kg

*3750

*3750

*3520

2490

8.20

(20.0 ft)

lb

*8270

*8270

*7760

5490

(26.9)

4.5 m

kg

*4190

*4190

*3940

3140

*3450

2200

8.82

(15.0 ft)

lb

*9240

*9240

*8690

6920

*7610

4850

(28.9)

3.0 m

kg

*6420

*6420

*4920

4400

*4240

3020

3770

2100

9.11

(10.0 ft)

lb

*14150

*14150

*10850

9700

*9350

6660

8310

4630

(29.9)

1.5 m

kg

*7960

6360

*5690

4130

*4620

2890

3720

2150

9.10

(5.0 ft)

lb

*17550

14020

*12540

9110

*10190

6370

8200

4740

(29.9)

Au niveau de sol

kg

*8300

*8300

*8820

6050

*6260

3930

*4920

2790

3890

2350

8.81

lb

*18300

*18300

*19440

13340

*13800

8660

*10850

6150

8580

5180

(28.9)

-1.5 m

kg

*9220

*9220

*12750

11960

*8970

5970

*6460

3850

*4300

2780

8.18

(-5.0 ft)

lb

*20330

*20330

*28110

26370

*19780

13160

*14240

8490

*9480

6130

(26.8)

-3.0 m

kg

*13340

*13340

*12280

12180

*8430

6040

*6110

3890

*4360

*3450

7.12

(-10.0 ft)

lb

*29410

*29410

*27070

26850

*18580

13320

*13470

8580

*9610

*7610

(23.4)

-4.5 m

kg

*9840

*9840

*6850

6300

(-15.0 ft)

lb

*21690

*21690

*15100

13890

• Flèche: 5,68 m - Balancier: 2,92 m - Godet: 0,92 m³ - Patin: de 600 mm à triple nervure avec contrepoids de 3800 kg

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée m (ft)

7.5 m (25.0 ft)

kg

*3120

*3120

7.72

lb

*6880

*6880

(25.3)

6.0 m (20.0 ft)

kg

*3210

2530

8.69

lb

*7080

5580

(28.5)

4.5 m (15.0 ft)

kg

*3770

*3770

*3590

3210

*3340

2170

lb

*8310

*8310

*7910

7080

*7360

4780

3.0 m (10.0 ft)

kg

*9160

*9160

*5760

*5760

*4530

4490

*3950

3070

*3490

1980

lb

*20190

*20190

*12700

*12700

*9990

9900

*8710

6770

*7690

4370

1.5 m (5.0 ft)

kg

*8660

*8660

*7430

6550

*5380

4180

*4390

2910

3440

1930

lb

*19090

*19090

*16380

14330

*11860

9220

*9680

6420

7580

4250

Au niveau de sol

kg

*9310

*9310

*8550

6100

*6060

3950

*4770

2780

3580

2000

lb

*20530

*20530

*18850

13450

*13360

8710

*105520

6130

7890

4410

-1.5 m (-5.0 ft)

kg

*8550

*8550

*12160

11830

*8950

5940

*6400

3820

4870

2720

3970

2230

*18850

*18850

*26810

26080

*19730

13100

*14110

8420

10740

6000

8750

4920

-3.0 m (-10.0 ft)

kg

*11700

*11700

*13020

11990

*8680

5960

*6280

3820

*4230

2770

*25790

*25790

*28700

26430

*19140

13140

*13850

8420

*9330

6110

-4.5 m (-15.0 ft)

kg

*11040

*11040

*7560

6130

*4140

*4140

lb

*24340

*24340

*16670

13510

*9130

*9130

Remarques 1. Les capacités de levage sont basées sur SAE J1097, ISO 10567 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet de levage situé à l'arrière du godet. 4. **indique la charge limitée par la capacité hydraulique.

• Flèche: 5,68 m - Balancier: 3,9 m - Godet: 0,92 m³ - Patin: de 600 mm à triple nervure avec contrepoids de 3800 kg

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

Capacité

Portée m (ft)

*2590*5710

*2590*5710

7.66(25.1)

9.0 m(30.0 ft)

kglb

*2640*5820

24705450

8.94(29.3)

7.5 m(25.0 ft)

kglb

*1870*4120

*1870*4120

*2720*6000

20104430

9.77(32.1)

6.0 m(20.0 ft)

kglb

*2670*5890

*2670*5890

*2830*6240

17503860

10.28(33.7)

4.5 m(15.0 ft)

kglb

*2910*6420

*2910*6420

*1930*4250

*1930*4250

*2830*6240

17503860

10.28(33.7)

3.0 m(10.0 ft)

kglb

*3710*8180

*3710*8180

*3340*7360

31306900

*2750*6060

21904830

29406480

16103550

10.52(34.5)

1.5 m(5.0 ft)

kglb

*10430*22990

*10430*22990

*6230*13730

*6230*13730

*4640*10230

42709410

*3860*8510

29306460

*3260*7190

20904610

28906370

15703460

10.52(34.5)

Au niveaude sol

kglb

*4950*10910

*4950*10910

*9990*22020

*9990*22020

*7720*17020

617013600

*5490*12100

39608730

*4360*9610

27606080

*3340*7360

20004410

29706550

16103550

10.27(33.7)

-1.5 m(-5.0 ft)

kglb

*7060*15560

*7060*15560

*10980*24210

*10980*24210

*8560*18870

586012920

*6070*13380

37508270

*4710*10380

26405820

*2240*4940

19504300

32207100

17603880

9.75(32.0)

-3.0 m(-10.0 ft)

kglb

*9410*20750

*9410*20750

*13520*29810

*13520*2460

*8760*19310

576012700

*6270*13820

36708090

475010470

26005730

*3650*8050

20804590

8.91(29.2)

-4.5 m(-15.0 ft)

kglb

*12210*26920

*12210*26920

*12480*27510

*12480*25990

*8250*18190

583012850

*5920*13050

37208200

*3770*8310

27706110

7.62(25.0)

6.0 m(20.0 ft)

kglb

*9890*21800

*9890*21800

*6620*14590

611013470

• Flèche: 5,68 m - Balancier: 2,0 m - Godet: 0,92 m³ - Patin: de 800 mm à triple nervure avec contrepoids de 3800 kg

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée m (ft)

7.5 m (25.0 ft)

kg

*3750

*3750

6.64

lb

*8270

*8270

(21.8)

6.0 m (20.0 ft)

kg

*4150

*4150

*3800

3140

7.78

lb

*9150

*9150

*8380

6920

(25.5)

4.5 m (15.0 ft)

kg

*5360

*5360

*4540

*4540

*3910

2640

8.43

lb

*11820

*11820

*10010

*10010

*8620

5820

(27.7)

3.0 m (10.0 ft)

kg

*6970

*6970

*5240

4490

*4500

3110

*4050

2410

8.74

lb

*15370

*15370

*11550

9900

*9920

6860

*8930

5310

(28.7)

1.5 m (5.0 ft)

kg

*8380

6480

*5950

4240

*4820

2990

4120

2360

8.73

lb

*18470

14290

*13120

9350

*10630

6590

9080

5200

(28.6)

Au niveau de sol

kg

*9020

6250

*6430

4080

*5040

2910

4340

2480

8.42

lb

*19890

13780

*14180

8990

*11110

6420

9570

5470

(27.6)

-1.5 m (-5.0 ft)

kg

*13020

12510

*8960

6220

*6510

4030

*4550

2850

7.76

lb

*28700

27580

*19750

13710

*14350

8880

*10030

6280

(25.5)

-3.0 m (-10.0 ft)

kg

*11620

*11620

*8210

6330

*5910

4110

*4510

3760

6.61

lb

*25620

*25620

*18100

13960

*13030

9060

*9940

8290

(21.7)

-4.5 m (-15.0 ft)

kg

*8770

*8770

lb

*19330

*19330

• Flèche: 5,68 m - Balancier: 2,4 m - Godet: 0,92 m³ - Patin: de 800 mm à triple nervure avec contrepoids de 3800 kg

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée m (ft)

7.5 m (25.0 ft)

kg

*3450

*3450

7.15

lb

*3750

*3750

*7610

*7610

(23.5)

6.0 m (20.0 ft)

kg

*8270

*8270

*3520

2860

8.20

lb

*9240

*9240

*8690

*7760

6310

(26.9)

4.5 m (15.0 ft)

kg

*4190

*4190

*3940

3220

*3630

2430

lb

*9240

*9240

*8690

7100

*8000

5360

3.0 m (10.0 ft)

kg

*6420

*6420

*4920

4520

*4240

3110

*3780

2220

lb

*14150

*14150

*10850

9960

*9350

6860

*8330

4890

1.5 m (5.0 ft)

kg

*7960

6530

*5690

4240

*4620

2980

3830

2170

lb

*17550

14400

*12540

9350

*10190

6570

8440

4780

Au niveau de sol

kg

*8300

*8300

*8820

6220

*6260

4050

*4920

2870

4010

2270

lb

*18300

*18300

*19440

13710

*13800

8930

*10850

6330

8840

5000

-1.5 m (-5.0 ft)

kg

*9220

*9220

*12750

12280

*8970

6140

*6460

3960

*4300

2570

*20330

*20330

*28110

27070

*19780

13540

*14240

8730

*9480

5670

-3.0 m (-10.0 ft)

kg

*13340

*13340

*12280

*12280

*8430

6210

*6110

4000

*4360

3290

*29410

*29410

*27070

*27070

*18580

13690

*13470

8820

*9610

7250

-4.5 m (-15.0 ft)

kg

*9840

*9840

*6850

6470

lb

*21690

*21690

*15100

14260

Remarques: 1. Les capacités de levage sont basées sur SAE J1097, ISO 10567 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet de levage situé à l'arrière du godet. 4. ** indique la charge limitée par la capacité hydraulique.

Capacités de levage

• Flèche : 5,68 m • Balancier : 2,92 m • Godet : 0,92 m³ • Patin : de 800 mm à triple nervure avec contrepoids de 3800 kg

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée

m (ft)

7.5 m

kg

*3120

*3120

7.72

(25.0 ft)

lb

*6880

*6880

(25.3)

6.0 m

kg

*3210

2600

8.69

(20.0 ft)

lb

*7080

5730

(28.5)

4.5 m

kg

*3770

*3770

*3590

3300

*3340

2230

9.27

(15.0 ft)

lb

*8310

*8310

*7910

7280

*7360

4920

(30.4)

3.0 m

kg

*9160

*9160

*5760

*5760

*4530

*4530

*3950

3160

*3490

2050

9.55

(10.0 ft)

lb

*20190

*20190

*12700

*12700

*9990

*9990

*8710

6970

*7690

4520

(31.3)

1.5 m

kg

*8660

*8660

*7430

6670

*5380

4300

*4390

3000

3550

2000

9.54

(5.0 ft)

lb

*19090

*19090

*16380

14700

*11860

9480

*9680

6610

7830

4410

(31.3)

Au niveau de sol

kg

*9310

*9310

*8550

6270

*6060

4060

*4770

2870

3690

2070

9.26

lb

*20530

*20530

*18850

13820

*13360

8950

*10520

6330

8140

4560

(30.4)

-1.5 m

kg

*8550

*8550

*12160

12150

*8950

6110

*6400

3940

*4940

2810

*4070

2310

8.67

(-5.0 ft)

lb

*18850

*18850

*26810

26790

*19730

13470

*14110

8690

*10890

6190

*8970

5090

(28.4)

-3.0 m

kg

*11700

*11700

*13020

12310

*8680

6130

*6280

3930

*4230

2850

7.69

(-10.0 ft)

lb

*25790

*25790

*28700

27140

*19140

13510

*13850

8660

*9330

6280

(25.2)

-4.5 m

kg

*11040

*11040

*7560

6300

*4140

*4140

6.09

(-15.0 ft)

lb

*24340

*24340

*16670

13890

*9130

*9130

(20.0)

• Flèche : 5,68 m • Balancier : 3,90 m • Godet : 0,92 m² • Patin : de 800 mm à triple nervure avec contrepoids de 3800 kg

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

Capacité

Portée m (ft)

9.0 m (30.0 ft)

kg

*2590

*2590

7.66

lb

*1870

*1870

*5710

*5710

(25.1)

7.5 m (25.0 ft)

kg

*4120

*4120

*2640

2550

8.94

lb

*5890

*5890

*5820

5620

(29.3)

6.0 m (20.0 ft)

kg

*2670

*2670

*2720

2080

9.77

lb

*6420

*6420

*4250

*4250

*6000

4590

(32.1)

4.5 m (15.0 ft)

kg

*2910

*2910

*1930

*1930

*2830

1810

10.28

lb

*6420

*6420

*4250

*4250

*6240

3990

(33.7)

3.0 m (10.0 ft)

kg

*3710

*3710

*3340

3220

*2750

2270

*2960

1670

10.52

lb

*8180

*8180

*7360

7100

*6060

5000

*6530

3680

(34.5)

1.5 m (5.0 ft)

kg

*10430

*10430

*6230

*6230

*4640

4390

*3860

3020

*3260

2160

2990

1620

10.52

lb

*22990

*22990

*13730

*13730

*10230

9680

*8510

6660

*7190

4760

6590

3570

(34.5)

Au niveau de sol

kg

*4950

*4950

*9990

*9990

*7720

6340

*5490

4070

*4360

2850

*3340

2070

3070

1670

10.27

lb

*10910

*10910

*22020

*22020

*17020

13980

*12100

8970

*9610

6280

*7360

4560

6770

3680

(33.7)

-1.5 m (-5.0 ft)

kg

*7060

*7060

*10980

*10980

*8560

6030

*6070

3870

*4710

2730

*2240

2020

3330

1820

9.75

lb

*15560

*15560

*24210

*24210

*18870

13290

*13380

8530

*10380

6020

*4940

4450

7340

4010

(32.0)

-3.0 m (-10.0 ft)

kg

*9410

*9410

*13520

*11870

*8760

5930

*6270

3790

*4780

2680

*3650

2150

8.91

lb

*20750

*20750

*29810

*26170

*19310

13070

*13820

8360

*10540

5910

*8050

4740

(29.2)

-4.5 m (-15.0 ft)

kg

*12210

*12210

*12480

*12100

*8250

6000

*5920

3830

*3770

2860

7.62

lb

*26920

*26920

*27510

*26680

*18190

13230

*13050

8440

*8310

6310

(25.0)

6.0 m (20.0 ft)

kg

*9890

*9890

*6620

6280

lb

*21800

*21800

*14590

*13850

Capacités de levage r210lc-7a chassis haut

Charge avant

Charge latérale ou

• Flèche : 5,68 m · Balancier : 2,0 m · Godet : 0,92 m³ · Patin : de 600 mm à triple nervure avec contrepoids de 3800 kg

Hauteur du point de charge m (ft)		Rayon de charge							A portée max.
		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)	Capacité		Portée
											m (ft)
7.5 m	kg								*3750	*3750	6.82
(25.0 ft)	lb								*8270	*8270	(22.4)
6.0 m	kg					*4170	*4170		*3810	*3810	7.88
(20.0 ft)	lb					*9190	*9190		*8400	*8400	(25.9)
4.5 m	kg	*8080	*8080	*5550	*5550	*4620	*4620		*3920	3280	8.49
(15.0 ft)	lb	*17810	*17810	*12240	*12240	*10190	*10190		*8640	7230	(27.9)
3.0 m	kg			*7170	*7170	*5330	*5330	*4540	3900	*4070	3050
(10.0 ft)	lb			*15810	*15810	*11750	*11750	*10010	8600	*8970	6720
1.5 m	kg			*8510	8290	*6030	5350	*4860	3790	*4250	3020
(5.0 ft)	lb			*18760	18280	*13290	11790	*10710	8360	*9370	6660
Au niveau de sol	kg			*9050	8080	*6470	5190	*5050	3720	*4430	3210
	lb			*19950	17810	*14260	11440	*11130	8200	*9770	7080
-1.5 m	kg	*12900	*12900	*8910	8070	*6480	5150			*4560	3710
(-5.0 ft)	lb	*28440	*28440	*19640	17790	*14290	11350			*10050	8180
-3.0 m	kg	*11370	*11370	*8040	*8040					*4470	*4470
(-10.0 ft)	lb	*25070	*25070	*17730	*17730					*9850	*9850

Remarques 1. Les capacités de levage sont basées sur SAE J1097, ISO 10567 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet de levage situé à l'arrière du godet. 4. **indique la charge limitée par la capacité hydraulique.

• Flèche: 5,68 m - Balancier: 2,4 m - Godet: 0,92 m³ - Patin: de 600 mm à triple nervure avec contrepoids de 3800 kg

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée

m (ft)

7.5 m

kg

*3650

4350

6.94

(25.0 ft)

lb

*8050

9590

(22.8)

6.0 m

kg

*3780

*3780

*3530

3360

8.07

(20.0 ft)

lb

*8330

*8330

*7780

7410

(26.5)

4.5 m

kg

*5010

*5010

*4270

*4270

*3960

*3960

*3460

2950

8.75

(15.0 ft)

lb

*11050

*11050

*9410

*9410

*8730

*8730

*7630

6500

(28.7)

3.0 m

kg

*6640

*6640

*5020

*5020

*4290

3910

*3800

2790

9.08

(10.0 ft)

lb

*14640

*14640

*11070

*11070

*9460

8620

*8380

6150

(29.8)

1.5 m

kg

*8110

*8110

*5780

5350

*4670

3770

*3970

2830

9.12

(5.0 ft)

lb

*17880

*17880

*12740

11790

*10300

8310

*8750

6240

(29.9)

Au niveau de sol

kg

*8830

*8830

*8870

8040

*6310

5160

*4940

3670

*4150

3040

8.87

lb

*19470

*19470

*19550

17730

*13910

11380

*10890

8090

*9150

6700

(29.1)

-1.5 m

kg

*9710

*9710

*13370

*13370

*8940

7970

*6460

5090

*4320

3500

8.30

(-5.0 ft)

lb

*21410

*21410

*29480

*29480

*19710

17570

*14240

11220

*9520

7720

(27.2)

-3.0 m

kg

*13920

*13920

*12060

*12060

*8310

8070

*6000

5150

*4350

*3460

7.31

(-10.0 ft)

lb

*30690

*30690

*26590

*26590

*18320

17790

*13230

11350

*9590

*7630

(24.0)

-4.5 m

kg

*9390

*9390

*6500

*6500

(-15.0 ft)

lb

*20700

*20700

*14330

*14330

• Flèche : 5,68 m - Balancier : 2,92 m - Godet : 0,92 m³ - Patin : de 600 mm à triple nervure avec contrepoids de 3800 kg

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée m (ft)

*3130

*3130

7.87

*6900

*6900

(25.8)

7.5 m

kg

*2390

*2390

8.79

(25.0 ft)

lb

*5270

*5270

*7120

7050

6.0 m

kg

*3620

*3620

*3360

2810

(20.0 ft)

lb

*7980

*7980

*7410

6190

4.5 m

kg

*3850

*3850

*3620

*3620

*3360

9.32

(15.0 ft)

lb

*8490

*8490

*7980

*7980

*7410

(30.6)

3.0 m

kg

*9770

*9770

*5990

*5990

*4640

*4640

*4010

3950

*3510

2620

9.56

(10.0 ft)

lb

*21540

*21540

*13210

*13210

*10230

*10230

*8840

8710

*7740

5780

(31.4)

1.5 m

kg

*8460

*8460

*7610

*7610

*5470

5400

*4450

3790

*3690

2580

9.52

(5.0 ft)

lb

*18650

*18650

*16780

*16780

*12060

11900

*9810

8360

*8140

5690

(31.2)

Au niveau de sol

kg

*9600

*9600

*8640

8080

*6120

5170

*4810

3670

*3880

2700

9.21

lb

*21160

*21160

*19050

17810

*13490

11400

*10600

8090

*8550

5950

(30.2)

-1.5 m

kg

*8930

*8930

*12600

*12600

*8950

7940

*6420

5060

*4940

3610

*4090

3030

(-5.0 ft)

lb

*19690

*19690

*27780

*27780

*19730

17500

*14150

11160

*10890

7960

*9020

(28.1)

-3.0 m

kg

*12130

*12130

*12840

*12840

*8600

7980

*6220

5070

*4240

3770

(-10.0 ft)

lb

*26740

*26740

*28310

*28310

*18960

17590

*13710

11180

*9350

(24.7)

-4.5 m

kg

*10670

*10670

*7320

*7320

(-15.0 ft)

lb

*23520

*23520

*16140

*16140

• Flèche: 5,68 m - Balancier: 3,9 m - Godet: 0,92 m³ - Patin: de 600 mm à triple nervure avec contrepoids de 3800 kg

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

Capacité

Portée m (ft)

9.0 m (30.0 ft)

kg

*2590

*2590

7.85

lb

*5710

*5710

(25.8)

7.5 m (25.0 ft)

kg

*2100

*2100

*2650

*2650

9.06

lb

*4630

*4630

*5840

*5840

(29.7)

6.0 m (20.0 ft)

kg

*2690

*2690

*2730

2600

9.85

lb

*5930

*5930

*6020

5730

(32.3)

4.5 m (15.0 ft)

kg

*2960

*2960

*2060

*2060

*2850

2320

10.32

lb

*6530

*6530

*4540

*4540

*6280

5110

(33.9)

3.0 m (10.0 ft)

kg

*3820

*3820

*3410

*3410

*2830

*2830

*2980

2170

10.54

lb

*8420

*8420

*7520

*7520

*6240

*6240

*6570

4780

(34.6)

1.5 m (5.0 ft)

kg

*10900

*10900

*6450

*6450

*4760

*4760

*3930

3820

*3300

2780

*3120

2140

10.50

lb

*24030

*24030

*14220

*14220

*10490

*10490

*8660

8420

*7280

6130

*6880

4720

(34.4)

Au niveau de sol

kg

*5210

*5210

*9980

*9980

*7870

*7870

*5580

5180

*4410

3640

*3280

2690

*3230

2210

10.22

lb

*11490

*11490

*22000

*22000

*17350

*17350

*12300

11420

*9720

8020

*7230

5930

*7120

4870

(33.5)

-1.5 m (-5.0 ft)

kg

*7340

*7340

*11230

*11230

*8620

7840

*6120

4980

*4740

3520

*3490

2420

9.67

lb

*16180

*16180

*24760

*24760

*19000

17280

*13490

10980

*10450

7760

*7690

5340

(31.7)

-3.0 m (-10.0 ft)

kg

*9730

*9730

*13580

*13580

*8730

7760

*6260

4910

*4760

3490

*3670

2860

8.78

lb

*21450

*21450

*29940

*29940

*19250

17110

*13800

10820

*10490

7690

*8090

6310

(28.8)

-4.5 m (-15.0 ft)

kg

*12610

*12610

*12250

*12250

*8120

7860

*5820

4980

*3770

3770

7.41

lb

*27800

*27800

*27010

*27010

*17900

17330

*13830

10980

*8310

8310

(24.3)

6.0 m (20.0 ft)

kg

*9410

*9410

*6270

*6270

lb

*20750

*20750

*13820

*13820

Remarques: 1. Les capacités de levage sont basées sur SAE J1097, ISO 10567 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet de levage situé à l'arrière du godet. 4. ** indique la charge limitée par la capacité hydraulique.

Capacités de levage R210NLC-7A

Charge avant

Charge latérale ou

• Flèche: 5,65 m • Balancier: 2,00 m • Godet: 0,87 m³ • Patin: de 500 mm à triple nervure avec contrepoids de 4700 kg

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		7.5 m(25.0 ft)		Capacité		Portée m (ft)
7.5 m	kg									*3740	3590	6.65
25.0 ft	lb									*8250	7910	(21.8)
6.0 m	kg					*4130	*4130			*3800	2640	7.78
20.0 ft	lb					*9110	*9110			*8380	5820	(25.5)
4.5 m	kg			*5340	*5340	*4530	4010			*3910	2200	8.44
15.0 ft	lb			*11770	*11770	*9990	8840			*8620	4850	(27.7)
3.0 m	kg			*6950	5820	*5230	3770	*4500	2590	*4060	1990	8.74
10.0 ft	lb			*15320	12830	*11530	8310	*9920	5710	*8950	4390	(28.7)
1.5 m	kg			*8390	5330	*5960	3530	*4830	2480	4130	1950	8.74
5.0 ft	lb			*18500	11750	*13140	7780	*10650	5470	9110	4300	(28.7)
Au niveau de sol	kg			*9050	5120	*6450	3370	*5060	2410	4350	2050	8.43
	lb			*19930	11290	*14220	7430	*11160	5310	9590	4520	(27.7)
-1.5 m	kg	*13120	9870	*9010	5090	*6540	3320			*4580	2360	7.76
-5.0 ft	lb	*28920	21760	*19860	11220	*14420	7320			*10100	5200	(25.5)
-3.0 m	kg	*11750	10070	*8270	5200	*5960	3410			*4550	3140	6.62
-10.0 ft	lb	*25900	22200	*18230	11460	*13140	7520			*10030	6920	(21.7)
-4.5 m	kg
-15.0 ft	lb

• Flèche: 5,65m - Balancier: 2,40 m - Godet: 0,87 m³ - Patin: de 500 mm à triple nervure avec contrepoids de 4700 kg

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m(5.0 ft)

3.0 m(10.0 ft)

4.5 m(15.0 ft)

6.0 m(20.0 ft)

7.5 m(25.0 ft)

Capacité

Portée m(ft)

7.5 m

kg

*3450

3160

7.16

25.0 ft

lb

*7610

6970

(23.5)

6.0 m

kg

*3730

*3730

*3520

2390

8.21

20.0 ft

lb

*8220

*8220

*7760

5270

(26.9)

4.5 m

kg

*4800

*4800

*4170

4060

*3930

2700

*3640

2010

8.83

15.0 ft

lb

*10580

*10580

*9190

8950

*8660

5950

*8020

4430

(29.0)

3.0 m

kg

*6410

5910

*4910

3790

*4240

2590

*3780

1830

9.12

10.0 ft

lb

*14130

13030

*10820

8360

*9350

5710

*8330

4030

(29.9)

1.5 m

kg

*7960

5370

*5690

3520

*4630

2470

3830

1780

9.11

5.0 ft

lb

*17550

11840

*12540

7760

*10210

5450

8440

3920

(29.9)

Au niveau de sol

kg

*8350

*8350

*8840

5080

*6280

3340

*4930

2370

4010

1860

8.82

lb

*18410

*18410

*19490

11200

*12850

7360

*10870

5200

8840

4100

(28.9)

-1.5 m

kg

*9270

*9270

*12800

9660

*9010

5010

*6490

3260

*4320

2120

8.19

-5.0 ft

lb

*20440

*20440

*28220

21300

*19860

11050

*14310

7190

*9520

4670

(26.9)

-3.0 m

kg

*13370

*13370

*12400

9850

*8500

5080

*6160

3300

*4390

2730

7.13

-10.0 ft

lb

*29480

*29480

*27340

21720

*18740

11200

*13580

7280

*9680

6020

(23.4)

-4.5 m

kg

*9980

*9980

*6940

5320

-15.0 ft

lb

*22000

*22000

*15300

11730

• Flèche: 5,65 m - Balancier: 2,92 m - Godet: 0,87m³ - Patin: de 500 mm à triple nervure avec contrepoids de 4700 kg

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m(5.0 ft)

3.0 m(10.0 ft)

4.5 m(15.0 ft)

6.0 m(20.0 ft)

7.5 m(25.0 ft)

Capacité

Portée m (ft)

7.5 m

kg

*3130

2790

7.75

25.0 ft

lb

*6900

6150

(25.4)

6.0 m

kg

*2000

*2000

*3220

2170

8.71

20.0 ft

lb

*4410

*4410

*7100

4780

(28.6)

4.5 m

kg

*3750

*3750

*3580

2770

*3350

1840

9.29

15.0 ft

lb

*8270

*8270

*7890

6110

*7390

4060

(30.5)

3.0 m

kg

*9130

*9130

*5750

*5750

*4520

3870

*3950

2640

*3500

1680

9.56

10.0 ft

lb

*20130

*20130

*12680

*12680

*9960

8530

*8710

5820

*7720

3700

(31.4)

1.5 m

kg

*8720

*8720

*7430

5500

*5380

3580

*4400

2490

3550

1630

9.56

5.0 ft

lb

*19220

*19220

*16380

12130

*11860

7890

*9700

5490

7830

3590

(31.4)

Au niveau de sol

kg

*9350

*9350

*8570

5130

*6070

3360

*4790

2370

3690

1690

9.28

lb

*20610

*20610

*18890

11310

*13380

7410

*10560

5220

8140

3730

(30.4)

-1.5 m

kg

*8590

*8590

*12200

9550

*8990

4990

*6430

3240

*4970

2310

*4080

1890

8.69

-5.0 ft

lb

*18940

*18940

*26900

21050

*19820

11000

*14180

7140

*10960

5090

*8990

4170

(28.5)

-3.0 m

kg

*11720

*11720

*13130

9690

*8740

5000

*6320

3240

*4250

2350

7.72

-10.0 ft

lb

*25840

*25840

*28950

21360

*19270

11020

*13930

7140

*9370

5180

(25.3)

-4.5 m

kg

*11170

10000

*7640

5170

*4170

3550

6.12

-15.0 ft

lb

*24630

22050

*16840

11400

*9190

7830

(20.1)

Remarques: 1. Les capacités de levage sont basées sur SAE J1097, ISO 10567 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet de levage situé à l'arrière du godet. 4. "indique la charge limitée par la capacité hydraulique.

Capacités de levage r210nlc-7a flèche articulée

Charge avant

Charge latérale ou

• Flèche: 5,56m • Balancier: 2,00 m • Godet: 0,87 m³ • Patin: de 500 mm à triple nervure avec contrepoids de 4700 kg

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

3.0 m(10.0 ft)

4.5 m(15.0 ft)

6.0 m(20.0 ft)

7.5 m(25.0 ft)

Capacité

Portée

m(ft)

10.5 m

kg

*5510

*5510

4.92

35.0 ft

lb

*12150

*12150

(16.1)

9.0 m

kg

*6360

*6360

4.30

30.0 ft

lb

*14020

*14020

(14.1)

7.5 m

kg

*6390

*6390

*5090

4010

6.48

25.0 ft

lb

*14090

*14090

*11220

8840

(21.3)

6.0 m

kg

*6490

*6490

*5590

4430

*4700

2920

7.64

20.0 ft

lb

*14310

*14310

*12320

9770

*10360

6440

(25.1)

4.5 m

kg

*10550

*10550

*7310

6830

*5840

4280

*4500

2430

8.31

15.0 ft

lb

*23260

*23260

*16120

15060

*12870

9440

*9920

5360

(27.3)

3.0 m

kg

*8440

6230

*6270

4030

*5080

2780

*4360

2210

8.62

10.0 ft

lb

*18610

13730

*13820

8880

*11200

6130

*9610

4870

(28.3)

1.5 m

kg

*9140

5730

*6580

3790

*5100

2680

*4200

2160

8.62

5.0 ft

lb

*20150

12630

*14510

8360

*11240

5910

*9260

4760

(28.3)

Au niveau de sol

kg

*8910

5500

*6510

3630

*3950

2280

8.3

lb

*19640

12130

*14350

8000

*8710

5030

(27.2)

-1.5 m

kg

*9780

*9780

*7860

5470

*5820

3590

*3430

2630

7.62

-5.0 ft

lb

*21560

*21560

*17330

12060

*12830

7910

*7560

5800

(25.0)

-3.0 m

kg

*5860

5590

-10.0 ft

lb

*12920

12320

• Flèche: 5,56 m - Balancier: 2,40 m - Godet: 0,87m³ - Patin: de 500 mm à triple nervure avec contrepoids de 4700 kg

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

3.0 m(10.0 ft)

4.5 m(15.0 ft)

6.0 m(20.0 ft)

7.5 m(25.0 ft)

Capacité

Portée

(m ft)

10.5 m

kg

35 ft

lb

9.0 m

kg

*5490

*5490

5.13

30.0 ft

lb

*12100

*12100

(16.8)

7.5 m

kg

*5270

*5270

*4670

3520

7.00

25.0 ft

lb

*11620

*11620

*10300

7760

(23.0)

6.0 m

kg

*6040

*6040

*5220

4500

*4360

2650

8.07

20.0 ft

lb

*13320

*13320

*11510

9920

*9610

5840

(26.5)

4.5 m

kg

*9540

*9540

*6870

*6870

*5560

4330

*3280

2890

*4200

2230

8.70

15.0 ft

lb

*21030

*21030

*15150

*15150

*12260

9550

*7230

6370

*9260

4920

(28.5)

3.0 m

kg

*13100

11610

*8050

6330

*6050

4060

*4940

2790

*4080

2030

9.00

10.0 ft

lb

*28880

25600

*17750

13960

*13340

8950

*10890

6150

*8990

4480

(29.5)

1.5 m

kg

*8940

5770

*6450

3790

*5040

2660

*3960

1980

8.99

5.0 ft

lb

*19710

12720

*14220

8360

*11110

5860

*8730

4370

(29.5)

Au niveau de sol

kg

*9240

*9240

*8990

5460

*6510

3600

*4920

2560

*3760

2070

8.69

lb

*20370

*20370

*19820

12040

*14350

7940

*10850

5640

*8290

4560

(28.5)

-1.5 m

kg

*10990

10330

*8190

5380

*6020

3520

*3370

2370

8.05

-5.0 ft

lb

*24230

22770

*18060

11860

*13270

7760

*7430

5220

(26.4)

-3.0 m

kg

*8250

*8250

*6480

5470

*4670

3580

-10.0 ft

lb

*18190

*18190

*14290

12060

*10300

7890

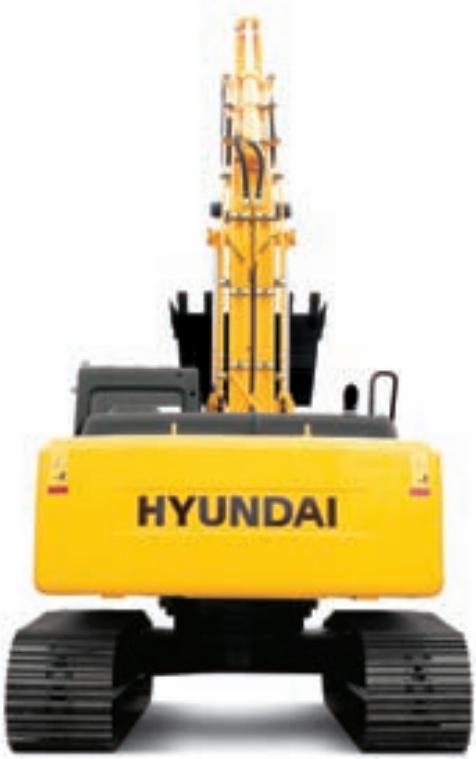

Capacités de levage R210LC/LR-7A

Charge avant

Charge latérale ou

• Flèche: 8,20 m - Balancier: 6,3 m - Godet: 0,52 m³ - Patin: de 800 mm à triple nervure avec contrepoids de 5300 kg

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

3.0 m (10.0 ft)

6.0 m (20.0 ft)

9.0 m (30.0 ft)

12.0 m (40.0 ft)

Capacité

Portée m (ft)

9.0 m

kg

*830

*830

*1330

*1330

13.11

(30.0 ft)

lb

*1830

*1830

*2930

*2930

(43.0)

6.0 m

kg

*1430

*1430

*1410

1160

14.37

(20.0 ft)

lb

*3150

*3150

*3110

2560

(47.1)

3.0 m

kg

*1990

*1990

*1670

1630

*1520

980

14.89

(10.0 ft)

lb

*4390

*4390

*3680

3590

*3350

2160

(48.9)

Au niveau de sol

kg

*4560

*4560

*4330

*4330

*2650

2430

*1980

1440

*1670

930

14.75

lb

*10050

*10050

*9550

*9550

*5840

5360

*4370

3170

*3680

2050

(48.4)

-3.0 m

kg

*5710

*5710

*5250

*5250

*3150

2140

*2220

1310

*1860

1020

13.92

(-10.0 ft)

lb

*12590

*12590

*11570

*11570

*6940

4720

*4890

2890

*4100

2250

(45.7)

-6.0 m

kg

*7790

*7790

*5370

*5370

*3280

2060

*2090

1330

12.25

(-20.0 ft)

lb

*17170

*17170

*11840

*11840

*7230

4540

*4610

2930

(40.2)

-9.0 m

kg

*8780

*8780

*4510

*4510

*2620

2260

(-30.0 ft)

lb

*19360

*19360

*9940

*9940

*5780

4980

Remarques: 1. Les capacités de levage sont basées sur SAE J1097, ISO 10567 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet de levage situé à l'arrière du godet. 4. ** indique la charge limitée par la capacité hydraulique.

Robex 210LC-7A

SYSTEME CERES

CERES (Construction Equipment Resource Support) est le nouveau système informatique de HHI sur tous les produits de Hyundai Construction Equipment pour tous les distributeurs et filiales étrangères.

http://ceres.hhi.co.kr

Cabine de taille standard ISO

Cabinet tous temps en acier avec visibilité panoramique

• Fenêtres en verre de sécurité
• Essuie-glace relevable
• Pare-brise coulissant pliant
• Fenêtre latérale coulissante
• Porte verrouillable Boîte chaude et froide
• Boîte pour des accessoires et cendrier

Conditionnement d'air (5000 kcal/h)

de température automatique complète)

Système de Optimisation de Puissance Assistée par Ordinateur

(CAPU - Optimisation de Puissance Assistée par Ordinateur)

• 2 modes de puissance, 3 modes de travail, 2 modes d'utilisateurs
• Système de décelération automatique et de décelération à simple contact
• Système de préchauffage autoris
• Système de prévention de surchauffe automatique

Système diagnostique automatique

Aide de démarrage (chauffage de grille d'air),

Pupitre de contrôle central

• Affichage LCD

Nombre de tours du moteur

Horloge et codes d'erreurs

• Compteurs

Jauge de carburant

Jauge de température du liquide de

refroidissement moteur

Jauge de température de l'huile hydraulique

Temoins

Niveau du liquide de refroidissement du moteur

et du carburant

UPC

Pression de l'huile moteur

Température du liquide de refroidissement du moteur

Température de l'huile hydraulique

Charge de la batterie

Bouchage du filtre à air

Indicateurs

Puissance max.

Préchauffage et chauffage du moteur

Déceleration à simple contact

Verrouillage porte et serrures, une seule clé

Radio AM/FM et lecteur CD

• Télécommande radio

Deux rétroviseurs extérieurs

Siège à suspension réglable avec ceinture de sécurité

Joystick coulissant, opéré par le pilote

Système d'inclination du boîte console (gauche)

Trois feuilles de travail avant

Signal sonore électrique

Batteries (2 x 12 V x 100 AH)

Interrupteur principal de la batterie

Ecran de radiateur amovible pour le nettoyage

Frein de rotation automatique

Réservoir amovible

Séparateur d'eau, conduit de carburant

Pré-filtre à carburant avec réchauffeur de carburant

Système de soutien de la flèche

Système de soutien du balancier

Flèche en une pièce (5,68 m)

Vanne de verrouillage de sécurité pour

le vérin de la flèche

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet (benne préhense, etc.)

Balancier (2,92 m)

Patins de chenille (600 mm)

Rail de guidage des chenilles

Pompe filtre carburant (35 l/min)

Équipement en option

Pare-soleil à l'intérieur de la cabine

Gyrophare

Vanne de verrouillage de sécurité pour le vérin du balancier

Attache rapide

Accumulateur, abaissement de l'équipement de travail

Alimentation 12 Volt (convertisseur 24 V CC-12 V CC)

Transducteur électrique.

Dispositif d'avertissement de surcharge

Dégivrage et chauffage (7500 kcal/h)

Alarme de translation

Divers balancier en option

Balancier super court (2,00m)

Balancier court (2,40m)

Balancier long (3,90m)

Divers godets en option (profile SAE)

Godet standard R210LC/NLC/HC-7A (0,92m³)

Godet standard R210LC/LR-7A (0,51m³)

• Godet étroit (0.80m³)
• Godet applications légères (1,10 m³)
• Godet applications légères (1,20 m³)
• Godet applications légères (1,34 m³)
• Godet pour travaux lourds (0.74m³)
• Godet pour travaux lourds (0,90m³)
• Godet pour travaux lourds(1,05 m³)

Godet pour rochers (0,87m³)

• Godet pour rochers (1,20m³)

Godet de finition de talus (0,75m³)

Protection anti-vandalisme de la cabine

protection contre la chute d'objets)

• FOG (Falling Object Guard, Protection contre la chute)

d'objects)

Toit ouvrant transparent

Illumination de la cabine

Patins de chenille

• Patins à triple nervure (700 mm)
• Patins à triple nervure (800 mm)
• Patins à triple nervure (900 mm)
• Patins à double nervure (710 mm)

Protection inférieure du châssis

Système de préchauffage

Trousse à outils

Combinaison de travail pour l'opérateur

Kit de réduction sonore

Cable de commande d'urgence du moteur

Siège

• Siège à suspension pneumatique régable
• Siège chauffant réglable à suspension pneumatique

Les équipements de série et optionnels peuvent varier. Consultez votre distributeur Hyundai pour des informations plus amples.

L'engin illustré peut varier suivant les spécifications territoriales.
