R170W-7A - Chargeuse sur pneus HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Mini-pelle sur chenilles
Caractéristiques techniques principales	Moteur diesel, puissance nominale de 55,4 kW (75 ch)
Alimentation électrique	Moteur diesel
Dimensions approximatives	Longueur : 4 800 mm, Largeur : 1 950 mm, Hauteur : 2 550 mm
Poids	Environ 17 000 kg
Compatibilités	Accessoires compatibles : godets, pinces, marteaux hydrauliques
Type de batterie	Batterie plomb-acide
Tension	12 V
Puissance	55,4 kW (75 ch)
Fonctions principales	Creuser, soulever, déplacer des matériaux
Entretien et nettoyage	Vérification régulière des niveaux d'huile, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité des pièces détachées auprès des distributeurs agréés
Sécurité	Équipements de protection individuelle recommandés, vérification des dispositifs de sécurité
Informations générales	Garantie constructeur de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - R170W-7A HYUNDAI

Quel type de carburant utilise la HYUNDAI R170W-7A ?

La HYUNDAI R170W-7A utilise du diesel comme carburant.

Quel est le poids opérationnel de la HYUNDAI R170W-7A ?

Le poids opérationnel de la HYUNDAI R170W-7A est d'environ 17 tonnes.

Comment puis-je vérifier le niveau d'huile moteur ?

Pour vérifier le niveau d'huile moteur, retirez la jauge d'huile, essuyez-la, puis réinsérez-la et retirez-la à nouveau pour lire le niveau.

Que faire si la machine ne démarre pas ?

Assurez-vous que le réservoir de carburant est plein, que la batterie est chargée et que toutes les sécurités sont en position 'déverrouillée'.

Comment puis-je ajuster la pression des pneus ?

Utilisez un manomètre pour vérifier la pression des pneus et ajustez-la selon les spécifications du fabricant, généralement autour de 2,5 bars.

Quel est l'intervalle de maintenance recommandé pour la HYUNDAI R170W-7A ?

Il est recommandé de réaliser une maintenance tous les 500 heures d'utilisation ou tous les six mois, selon la première éventualité.

Comment résoudre un problème de surchauffe du moteur ?

Vérifiez le niveau de liquide de refroidissement, nettoyez le radiateur et assurez-vous que le ventilateur fonctionne correctement.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de Hyundai Construction Equipment ou consulté auprès de votre revendeur.

Que faire si un voyant d'alerte s'allume sur le tableau de bord ?

Consultez le manuel d'utilisation pour comprendre la signification du voyant et suivez les recommandations pour résoudre le problème.

Comment nettoyer les filtres à air ?

Retirez le filtre à air, nettoyez-le à l'air comprimé ou remplacez-le selon les recommandations du fabricant.

MODE D'EMPLOI R170W-7A HYUNDAI

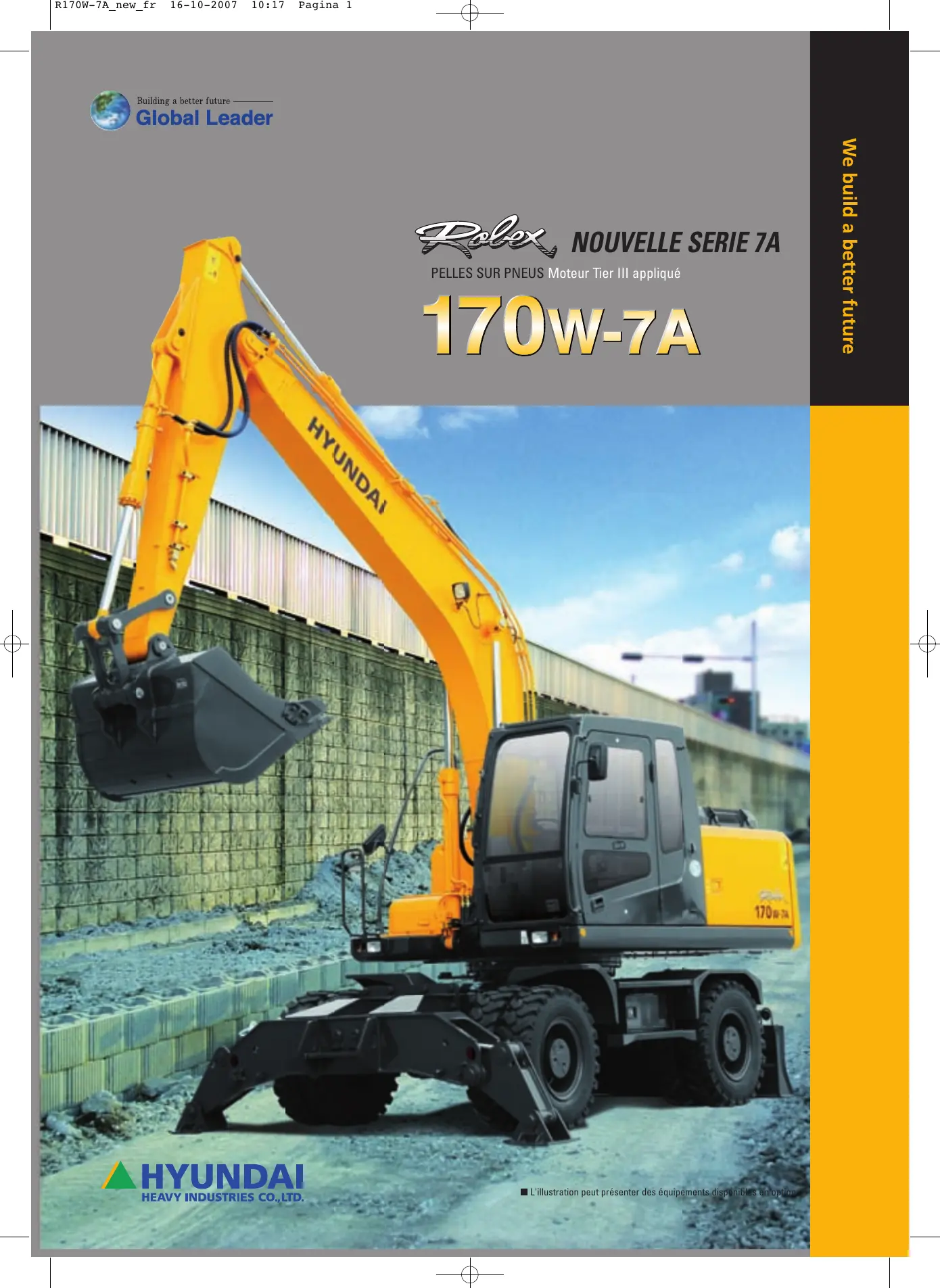

PELLES SUR PNEUS Moteur Tier III appliqué

170W-7A

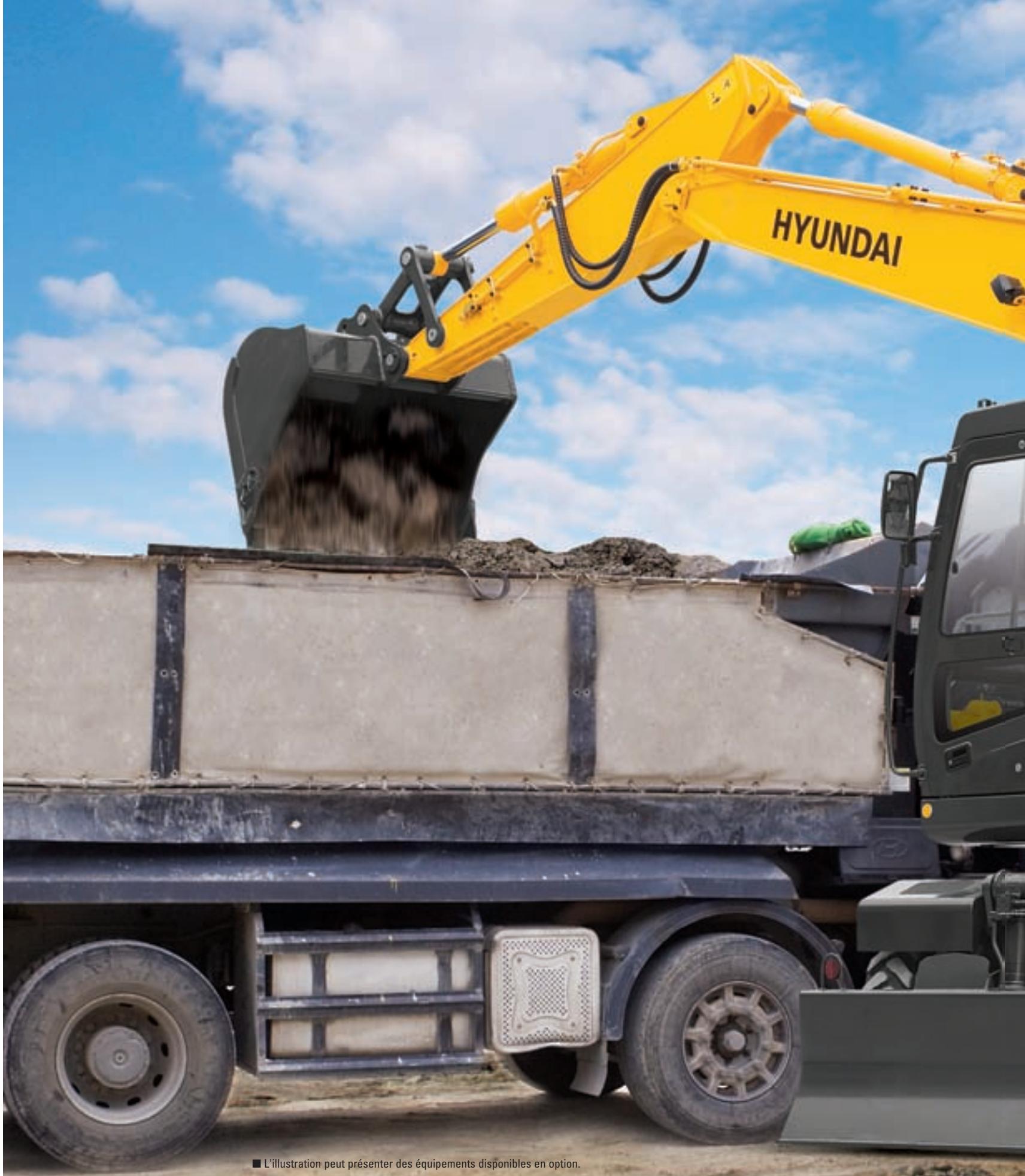

Robex 170w-7A

Conçu pour une puissance, des performances et une fiabilité maximales.

Un nouveau chapitre vient de s'ouvrir dans les équipements de construction. Pour que le rêve devienne réalité.

Relax 170W-7A

Le comport de l'utilisateur au premier plan. La cabine spacieuse dépasse les normes industrielles.

Technologie de modélisation de cabine

Visibilité

• Une visibilité encore plus étendue, pour une utilisation plus sure et plus efficace.

Excellente ventilation

• La ventilation a été améliorée par l'ajout d'un plus grand système d'alimentation d'air frais et d'un début d'air supplémentaire dans la cabine.
  Le pare-brise et les vitres laterales coulissants améliorent la ventilation.
• Un grand toit ouvrant offre une visibilité vers le haut et une ventilation supplémentaire.

Environnement de travail comfortable

• Les leviers de commande et le siège sont régiables pour offrir un comport maximal à l'opérateur.
  Le siège est entièrement régliable pour une position de travail optimale, réduisant la fatigue de l'opérateur.
• Les consoles coulissant vers l'avant et l'arrière pour une meilleure accessibilité.
• Les commandes à pression proportionnelle réduisent les efforts inutiles tout en assurant un travail précis.
• Les grandes vitres offrent une excellente visibilité dans toutes les directions.

Conception très silencieuse

• La série 7A Robex a été consque pour minimiser le niveau sonore.
• Les ingénieurs de Hyundai ont consenti d'importants efforts pour réduire au maximum les niveaux de bruit interieur et extérieur.
• Le niveau sonore dans la cabine a encore eté réduit en améliorant les joints de porte de la cabine et du compartment moteur.
• Un compartmentement moteur utilisant un isolant phonique particulièrement efficace, réduit également les bruits.

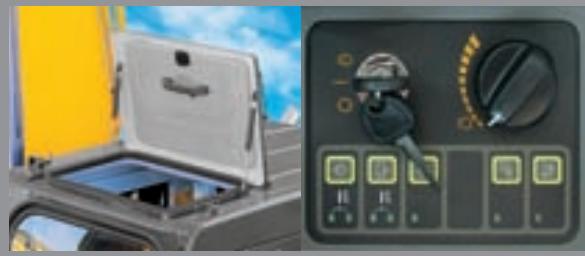

1 2 3

1 Cabine spacieuse et comfortable
2 Toit ouvrant en acier
3 Contacteur d'allumage et contact de régime moteur de type molette

Commande Radio CD

Robex 170w-7A

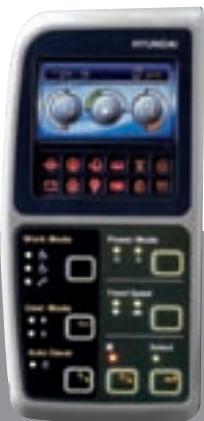

Affichage intelligent amélioré

Le tableau de bord est installé à l'avant de la console droite. Il est facile de vérifier tous les systèmes critiques grâce à la lecture aisée des indicateurs.

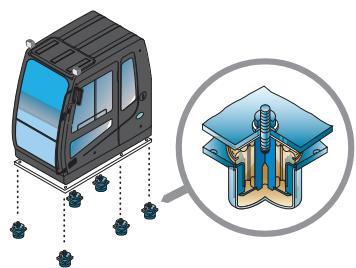

Réduction des chocs et des vibrations grâce au système de fixation de la cabine

L'utilisation d'un système d'amortissement visqueux sur les supports de la cabine offre un meilleur comport à l'opérateur. L'efficacité du travail de l'opérateur augmente au fur et à mesure que les chocs et le niveau sonore à l'intérieur de la cabine diminuent.

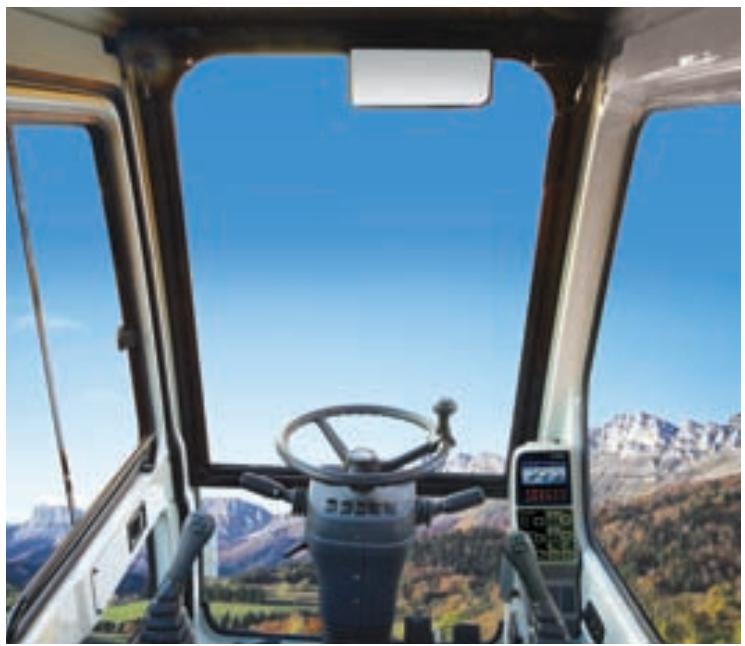

Environnement d'utilisation

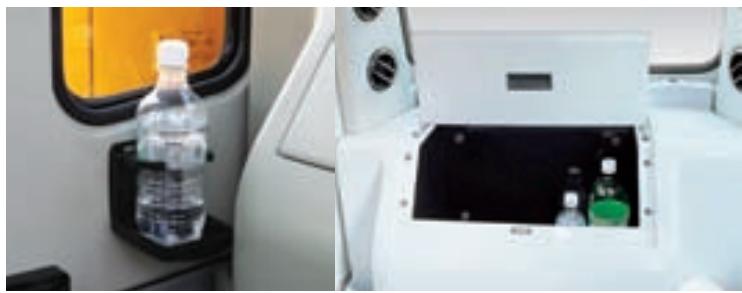

Compartment de rangement et porte-gobelet

Un compartment de rangement supplémentaire et un porte-gobelet sont installés derrière le siège de l'opérateur. Vous pouvez y conserver vos alimentés et vos boissons au chaud ou au frais.

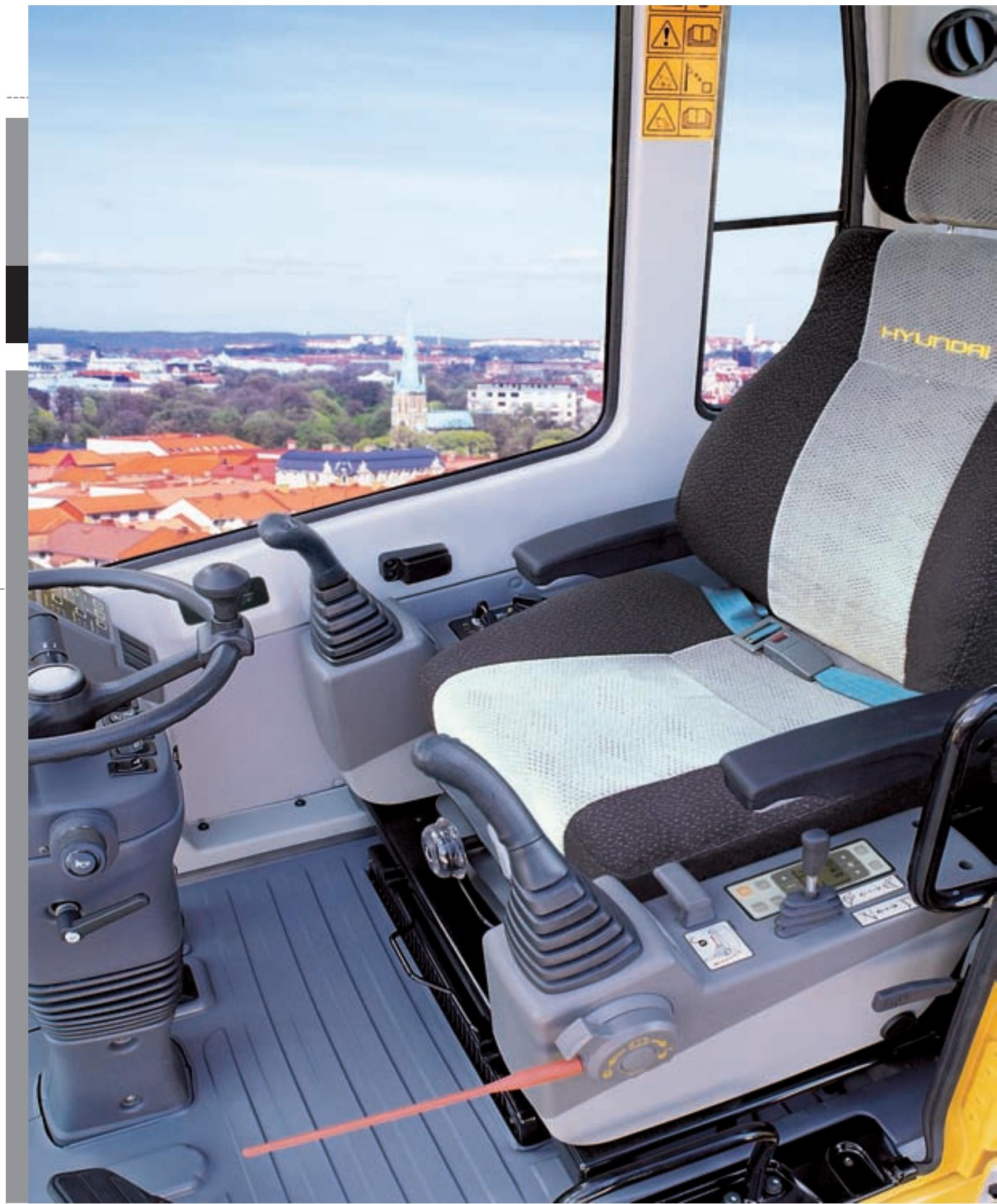

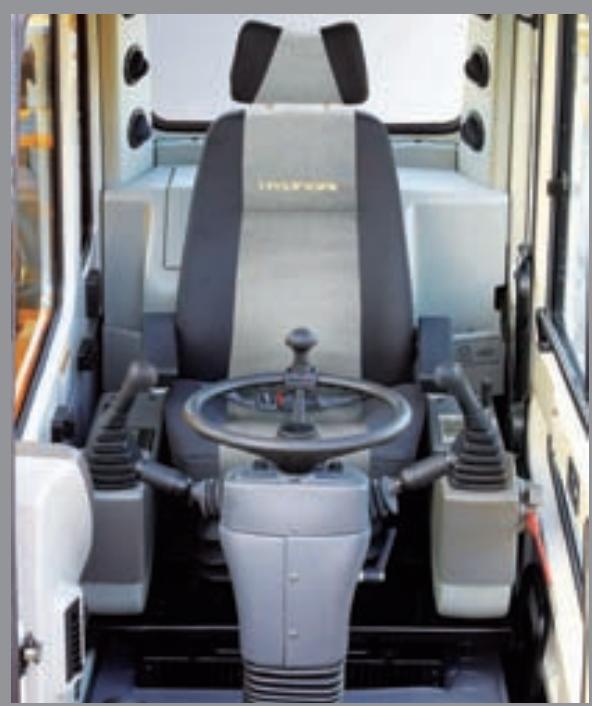

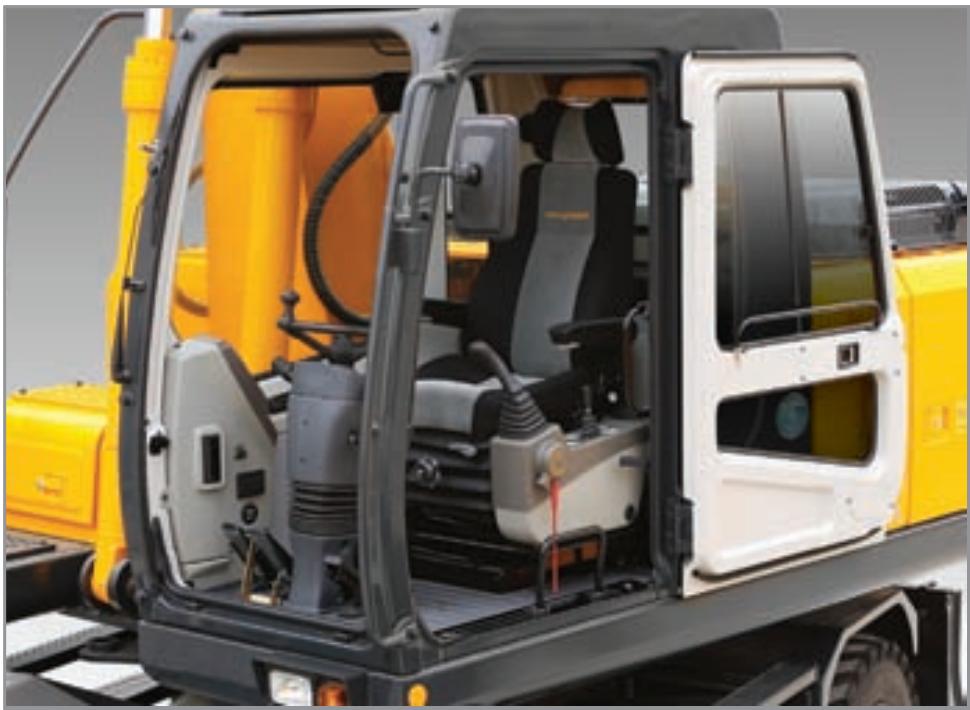

Grande cabine avec une excellente visibilité

La cabine est spacieuse et de conception ergonomique, avec un faible niveau sonore et une bonne visibilité. Le pare-brise panoramicque et les grandes vitres arrêté et laterales offrent une excellente visibilité dans toutes les directions.

Cabine spacieuse etcomfortable

Tous les leviers de commande ont ete concus et installés selon les etudes ergonomiques les plus recentes. Pour une plus grande solidite de la cabine, on a egalement ajoute des renforts.

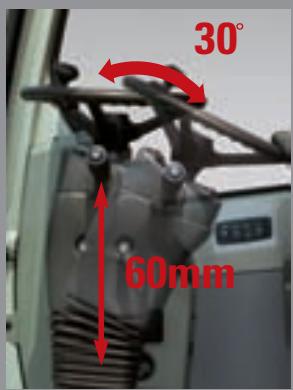

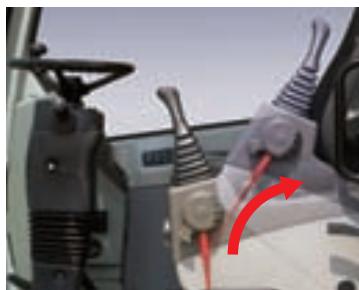

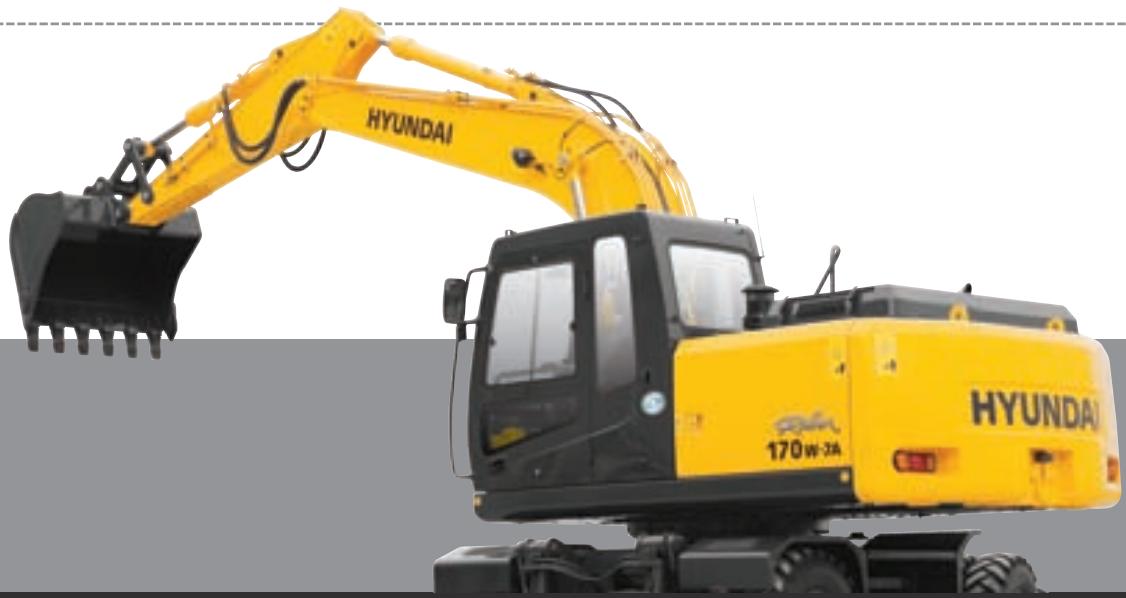

Colonne de direction régliable

Protection maximale

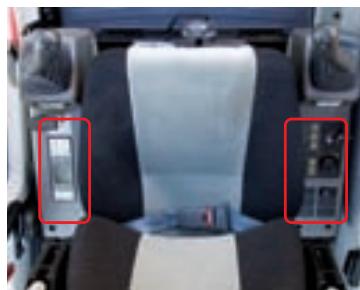

Manettes très sensibles et accès aisé

Les nouvelles manettes permettant une commande précise ont ete Equipees de 4 interrupteurs.

Gauge

• Augmentation de puissance
• Bouton-pousoir de décélération
• Option (2)

Droite

• Klaxon
  Option (3)

Tableaux de commande d'accès facile

Les interrupteurs et autres commandes essentielles se trouvent à proximate de l'opérateur. Cela permet de réduire les mouvements de l'opérateur, améliorant ainsi les commandes tout en réduisant la fatigue de l'opérateur.

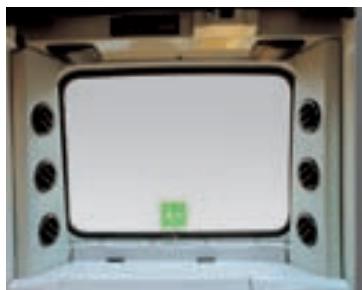

Sortie de secours par la
vite arriere

La vitre arrière est conçue pour que l'opérateur puisse sortir de l'engin en toute sécurité en cas d'urgence.

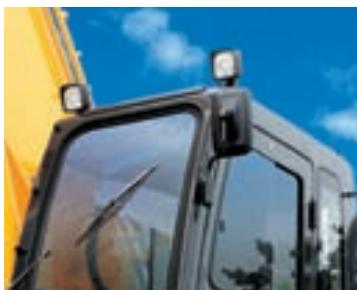

Essuie-glace relevable et Projecteurs sur la cabine

L'essuie-glace relevable a eté perfectionné pour une meilleure visibilité à l'avant. Les projecteurs situés sur la cabine augmentent la sécurité en éclairant largement les alentours de l'engin en cas de travail de nuit. (en option)

Les mêtres conditions de travail dans un environnement agreable

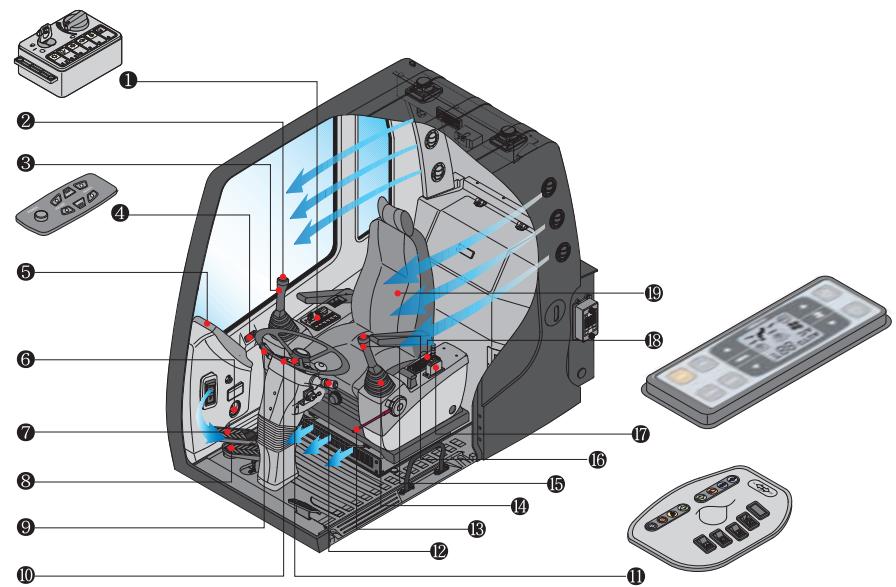

1 Panneau d'interrupteurs (droit)
Bouton de l'avertisseur sonore
Bouton en option (commande du marteau)
4 Telecommande radio
5 Panneau de commande centralisé
6 Compteur hora
Pédale d'accelération
Pedale de frein
9 Interrupteur multifonctions (droit)
10 Volant
11 Panneau d'interrupteurs (avant)
Interrupteur multifonctions (gauche)
13 Levier de sécurité
Levier de commande de manette
15 Bouton de renforcement de puissance
16 Bouton de decélération à simple contact
7 Levier de commande de la lame niveuse
Climatisation et commande de chauffage
19 Siège à suspension entièrement ajustable

Prévention de surchauffedu moteur automatique

Si la température du liquide de refroidissement du moteur est trop élevée, le dispositif de commande CPU diminue le régime du moteur pour refroidir le moteur.

Système anti-redémarrage

Le nouveau système protège le démarre contre un redémarrage lorsque le moteur tourne, même si l'opérateur actionne accidentellement la clé de contact.

Système de commande d'augmentation de puissance

Lorsque le système d'augmentation de puissance est activé, la puissance d'attaque augmente d'environ 10% . Cela est particulièrement utile lorsqu'une puissance supplémentaire est temporalement nécessaire, par exemple lors de l'excavation de terre dure et de roches.

Système de réchauffage automatique

Une fois le moteur démarré, si la température du liquide de refroidissement du moteur est faible, le contrôle de l'UC augmente automatiquement la vitesse du moteur et le débit de la pompe pour réchauffer le moteur plus efficacement.

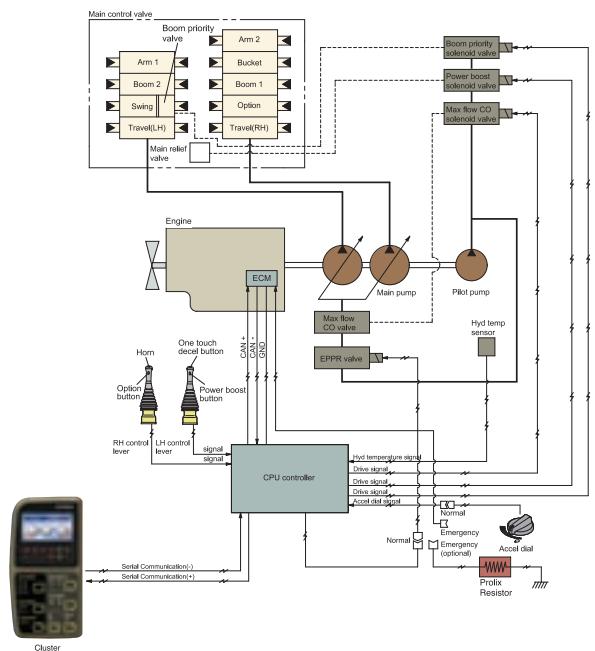

Système hydraulique perfectionné

SYSTEME CAPO AVANCE

Le système CAPO (Computer Aided Power Optimization: optimisation de puissance assistee par ordinateur) avancemaintient la puissance du moteur et de la pompe a un niveau optimal. Les selections de modes sont conques pour diverses charges de travail et pourmaintenir de bonnes prestations tout en réduisant la consommation de carburant. Les caractéristiques telles que la décalération automatique et l'augmentation de puissance sont comprises dans le système. Le système contrôle le régime du moteur, la température du liquide de refroidissement et la température de l'huile hydraulique. Le système comprend des possibités d'autodiagnostic, qui affichent des codes d'erreur sur le panneau combiné.

NOUVEAU SYSTEME DE COMMANDE DE MODE

1 MODE PUISSANCE

Mode H: puissance elevée

Mode S: puissance standard

2 MODE DE TRAVAIL

:Travaux durs

:Travaux generaux

: Marteau

3 MODE UTILISATEUR

Mode M

Mode U:

Mémorisation des préférences de puissance

de l'utilisateur

Système de décalération automatique

Lorsque les
commandes ne sont
pas sollicité pendant
plus de 4 secondes, le
dispositif de contrôle
CPU envoie l'ordre à
l'actionneur
d'accéléateur de

réduire le régime du moteur à 1000 t/min. Cela diminue la consommation de carburant et réduit les niveaux sonores dans la cabine.

Système de coupure de débit max.

Pour des commandes précises et des travaux de finition, le système de coupure de débit max. réduit le débit de la pompe, permettant ainsi de travailler en douceur.

Système d'auto-diagnostic

Le dispositif de contrôle CPU diagnostique les problèmes dans le système CAPO provoqués par un dysfonctionnement hydraulique et électrique et les affiche à l'Écran LCD du panneau combiné sous la forme de codes d'erreur. Ce dispositif de contrôle peut identifier 48 types distincts d'erreurs. Les informations de cet apparéil, telles que le régime moteur, la pression de la pompe principale, la tension de la batterie, la température hydraulique et le statut de tous les commutateurs électriques fournir à l'opérateur l'état exact de cette machine. Cet instrument permet de d'accéléorer le diagnostique en cas de panne de la machine.

Système de bouton-poussoir de décélération

Lorsque vous appuyez sur le bouton-poussoir de décelération, le dispositif de contrôle CPU contrôle l'actionneur d'accelération pour réduire le régime du moteur à 850 t/min. Et lorsque vous appuyez à nouveau sur le bouton-poussoir de décelération, le moteur revient au régime précédent.

Système de commande de début de la pompe

En position neutre: Le débit de la pompe est réduit au minimum pour éliminer les pertes de puissance. En cours d'utilisation: Le débit maximum de la pompe est fourni à l'actionneur pour augmenter la vitesse. En cas de mouvement du levier de commande, le débit de la pompe est réglé automatiquement et la vitesse de l'actionneur peut être commandée proportionnellement.

Système de maintain du balancier et de la flèche

Les soupapes de retenue de la vanne de commande principale empêchent le balancier et la flèche de descendre lorsqu'ils restent un long moment en position neutre.

Système de régénération de débit du balancier

La soupape de régénération de débit du balancier assure un fonctionnement du balancier tout en douceur, sans cavitations.

Amortisseur hydraulique dans la pédale de translation

Amélioration des sensations et de la maitrise de translation à l'aide de dispositif de réduction des chocs.

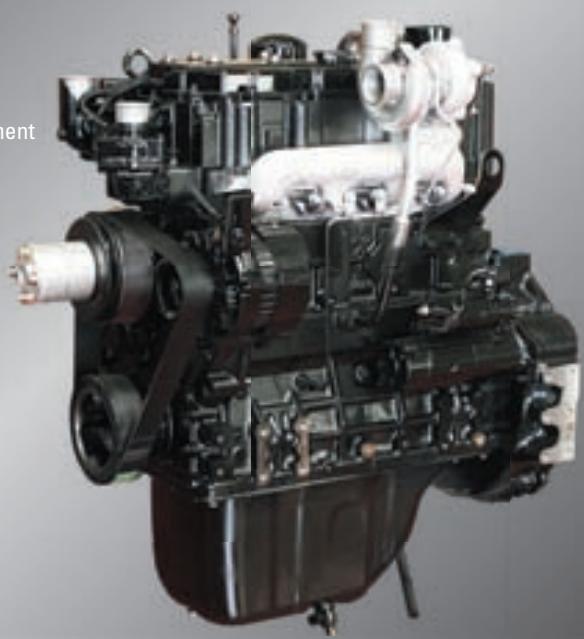

Moteur Mitsubishi D04FD-TAA

Le moteur quatre cylindres à
turbocompresseur et refroidissement
de l'air est conçu pour assurer
puissance, fiabilité et économique.
Ce moteur est conforme aux
normes d'émission EPA
Tier III et EU Stage IIIA.

Une fiabilité à toute épréuve

Si vous avez un travail dur à faire, il vous faut la puissance, la précision et la flexibilité des moteurs Mitsubishi D04FD-TAA. Ils se distinguent par des améliorations importantes qui rendent chaque piece de l'équipement plus efficace, plus intelligent, plus silencieux et plus résistant. Le système de carburant à galerie commune haute pression permet au moteur de réaliser deailles performances avec une torsion plus haute et une meilleure réaction du moteur à chaque rotation, sans compromettre les économies en carburant.

Le moteur Mitsubishi D04FD-TAA a ete concu sur la base des moteurs de la série Mitsubishi SK qui a ete couronne de succes a maintes reprises. Ces moteurs combinent des commandes electroniques completes a des performances d'une grande fiabilité, comme vous l'attendriez d'une des plus reussies et durables conceptions de moteur.

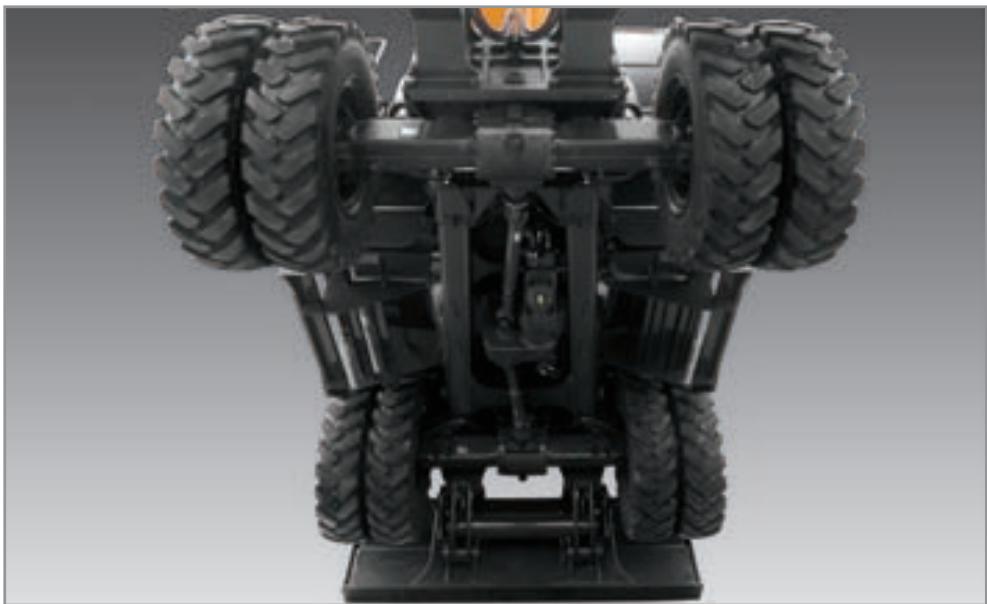

Performances supérieures

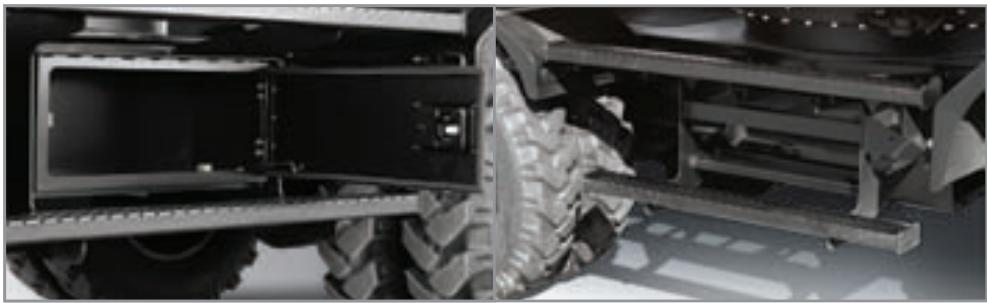

Un chàssis solide et stable

Le chassin renforcé de forme tubulaire est entierement soude avec des pieces en acier caractérisées par une grande solidité et une faible tension. Il garantit sécurité et résistance face aux impacts externes en cas de conduite sur sol rugieux et de travaux sur des sites humides grâce à des panneaux d'accier à résistance à la traction elevée, avec couvercle de protection pour la transmission.

Grande boîte à outils et points d'ancrage sûrs

Points d'ancrage antidérapants et grande boîte à outils pour une meilleure sécurité et une plus grande facilité.

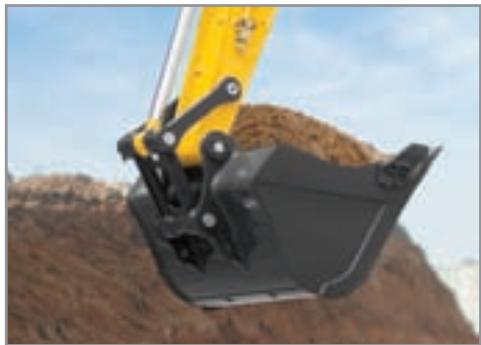

Godet et articulation de godet renforcés

Pour éviter toute usure excessive des chevilles et douilles, des joints scellés ont été utilisés. La liaison du godet comprend des caractéristiques haute durabilité et anti-usure. Plaques de renfort supplémentaires souduées sur la section du bord de coupe. Acier plus écais et plaque latérale supplémentaires mis en place pour consolider le godet.

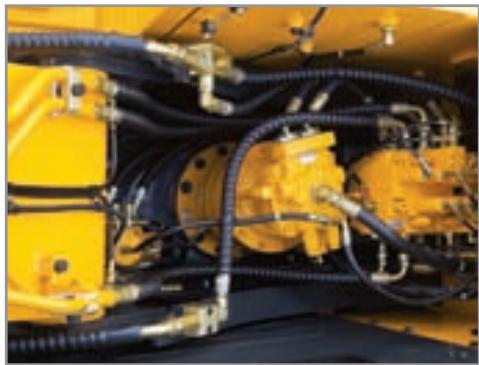

Commande de pivotement puissant et plus précise

Des caractéristiques améliorées d'amortissement des chocs font de l'arrêt une action précise et sans à-coup.

Des portes entièrement ouvrable et l'utilisation d'une clé principale offrent un accès aisé pour l'entretien.

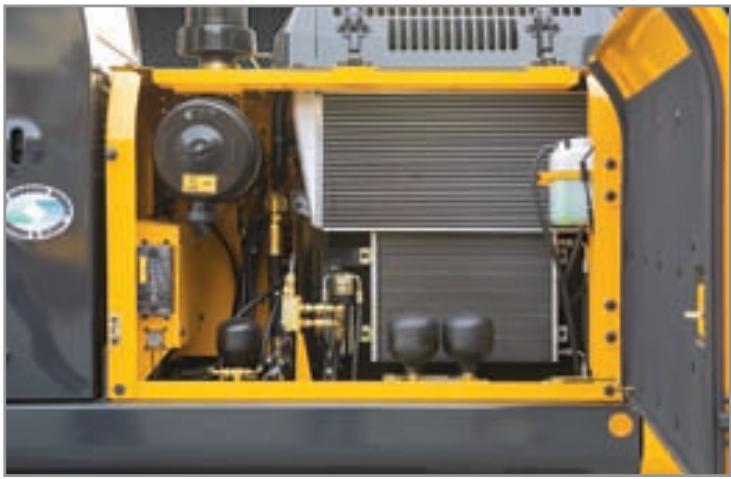

Fiabilité et maintenance

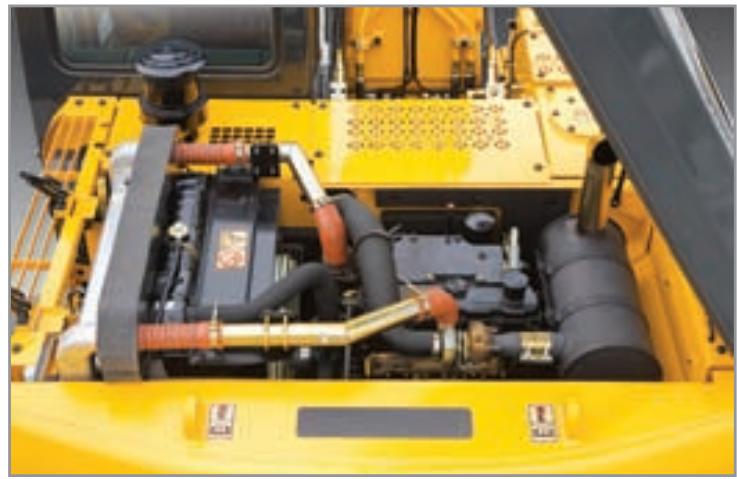

Capot létal à ouverture gauche et droite

L'accès facile aux composants vitaux offre une vue parfaitement dégagée des composants, ce qui facilité l'entretien et les réparations.

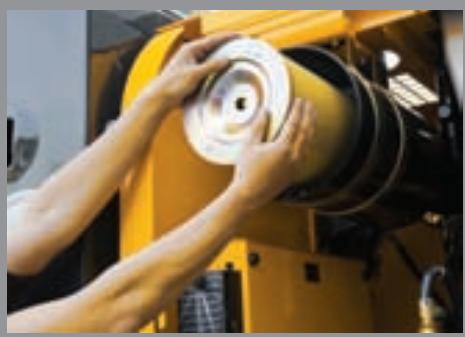

Composants moteur facies à entretenir

Un système de refroidissement et de préchauffage sont prévue pour une utilisation optimale et immédiate, et garantir de la sorte une plus longue durée de vie pour le moteur et les composants hydrauliques. L'entretien du moteur et du circuit hydraulique est considérablement simplifié grâce à l'accessibilité totale.

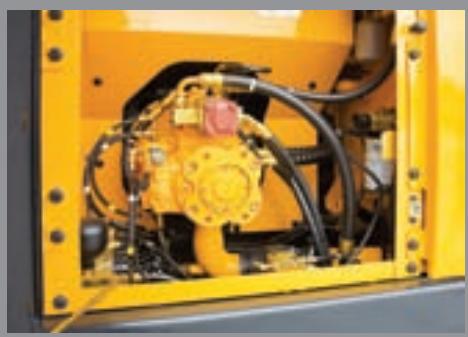

Boitier de commande électrique et filtré à air facile à replacer centralisés

Le boitier de commande électric et le filtré à air sont centralisés dans un seul et même compartment pour faciliter l'entretien.

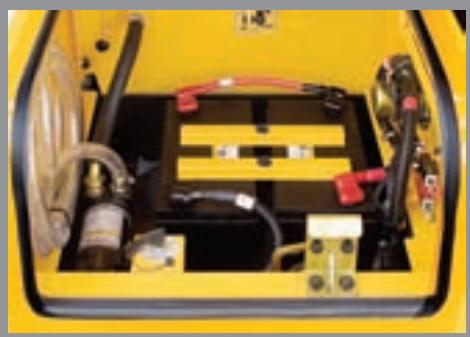

Pompe hydraulique très efficace

La capacité de sortie de la pompe a ete augmentee.

Grand coffre à outils constituent un espace de rangement supplémentaire

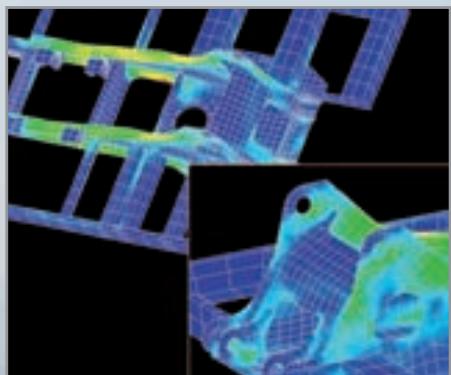

La durabilité de la structure est prouvée via l'analyse MEF (methode des éléments finis) et un test de durabilité à long terme.

DAI

L'illustration peut préparer des équipements disponibles en option.

Specifications

Moteur

Modèle			Mitsubishi D04FD-TAA
Type			Moteur diesel à 4 temps, 4 cylindres en ligne, injection directe, avec turbocompresseur et refroidi par air, faibles émissions
Puisance nominale au volant	SAE	J1995 (brute)	94 kW (126 HP) / 2000 tspm
		J1349 (nette)	87 kW (116 HP) / 2000 tspm
	DIN	6271/1 (brute)	94 kW (128 PS) / 2000 tspm
		6271/1 (nette)	87 kW (118 PS) / 2000 tspm
Couple max.			477 Nm à 1800 tspm
Alésage x course			102 x 130 mm (4.02" x 5.12")
Cylindrée			4249 cc (259.3 in³)
Batteries			2 x 12 V x 100 AH
Démarreur			24 V - 5,0 kw
Alternateur			24 V - 50 Amp

Système hydraulique

Entrainements et freins

Pompe principale
Type	Deux pompes à piston à cylindrée variable
Débit max.	2x168 €/min
Sous-pompe pour le circuit de contrôle	Pompe à engrenages
Système de pompé à capteur transversal et économiqueisant le carburant
Moteurs hydrauliques
Translation	Moteur à piston axial à deux vitesses avec soupape de frein et frein de stationnement
Rotation	Moteur à piston axial avec frein automatique
Réglage de la soupape de décharge
Circuits de travail	32,4 MPa (4,690 psi)
Translation	32,4 MPa (4,690 psi)
Augmentation de puissance (fliche, balanier, godet)	35,3 MPa (5,120 psi)
Circuit de rotation	23,5 MPa (3,410 psi)
Circuit de commande	3,5 MPa (570 psi)
Soupape de service	Installé
Vérins hydrauliques
N° de vérins alésage x tige x course	Flèche : 2 – 115 x 80 x 1090 mm
	Balancier : 1 – 120 x 85 x 1340 mm
	Godet : 1 – 115 x 80 x 950 mm
	Lame niveleuse : 2 – 110 x 75 x 235 mm
	Stabilisateur : 2 – 125 x 75 x 475 mm
	Flèche articulée, liège : 2 – 115 x 80 x 960 mm
	2ième : 1 – 160 x 95 x 650 mm

Transmission hydrostatique sur 4 roues. La transmission à engrenages helicoidales avec engrénement constant assure deux vitesses de translation en marche avant et arrêté.

Commands

Force de traction max. barre de tirage		110 kN (24,300 lbf)
Vitesse de translation	1ière (avant) / (arrière)	9,5 (5.9)
	2ième (avant) / (arrière)	30 (18.6)
Aptitude en côte		30° (58 %)
Frein de stationnement: Double freins indépendants, frein à pleine puissance hydraulique sur les essieux avant et arrière. - Frein humide à disques multiples, à actionnement hydraulique et déclenchement par dessort. - La transmission est verrouillée automatiquement en position neutre pour stationnement.

Des joysticks opérés par pression du pilote et des pédales avec leviers détachables garantissant un fonctionnement ainsi et sans fatigue.

Controle pilote	Deux manettes avec un levier de sécurité (Gauche): rotation et balancier, (droite): flèche et godet (ISO)
Translation et direction	Electrique, molette d'accélérateur
Feux	Deux yeux montés sur la flèche, un sous la cabine, une sous la caisse à outils

Essieux et roues

L'essieu avant à flottement complet est supporté par une broche centrale pour effectuer une oscillation. Il peut être bloqué par des cylindres de blocage de l'oscillation. L'essieu arrêté est fixé sur le chassinis inférieur.

Pneu 10.00-20-14 PR double (avec chambre à air)
(en option) 10.00-20, double (massif)

Système de pivotement

Mateur de pivotement	Mateur à piston axial
Démultiplication de la rotation	Démultiplicitateur planétaire
Graissage du roulement de rotation	Bain de graisse
Frein de rotation	Humide, multi-disque (type à broche de verrouillage)
Vitesse de rotation	11,0 mph

Système de direction

Le système de direction type arbitrol, à actionnement hydraulique agit sur les roues avant via les vérins de direction.

Rayon de braquage min. 6100 mm

Contenances du liquide de refroidissement et des lubrifiants

(remplissage)		litre	Gallon américain	Gallon brannique
Réservoir de carburant		260,0	68.7	57.2
Liquide de refroidissement du moteur		28	7.4	6.2
Carter huile moteur		17,5	4.6	3.8
Système de rotation		5,0	1.3	1.1
Essieu	(avant)	15,5	4.1	3.4
	(arrière)	17,5	4.6	3.9
Circuit hydraulique (réservoir y compris)		240,0	63.4	52.8
Réservoir hydraulique		160,0	42.3	35.2

Train de roulement

Le chassin en caisson renforcé est entièrement soued et à faibles tensions. Lame de dozer et stabilisateurs disponibles. Conception à cheville.

Lame nivèleuse	Un outil très utile pour travaux d'aplanissement, et de remblayage ou de nettoyage
Stabilisateurs	Indiqués pour une stabilité max. pendant les opérations d'excavation et de levage. Peuvent être montés sur la partie avant ou arrière.

Poids en ordre de marche (approximatif)

Le poids en ordre de marche, incluant balancier de 2200mm , godet retro-arrête de 0,76m^3 profile SAE, lubrifiant, liquide de refroidissement, réservoir de carburant plein, réservoir de fluide hydraulique plein et l'équipment standard.

Poids du composant principal
Structure supérieure	4490 kg (9,900 lb)
Contrepoids	2750 kg (6,060 lb)
Flèche mono (avec vérin de balancier)	1240 kg (2,730 lb)
Flèche hydraulique régliable (avec vérin de balancier)	1780 kg (3,920 lb)

Poids en ordre de marche
※ Equipement standard

Chássis	Flèche mono	Flèche articulée
* Lame de dozer arrêté	16200 kg (35,710 lb)	16670 kg (36,750 lb)
2 stabilisateurs arrêté	16350 kg (36,050 lb)	16820 kg (37,080 lb)
Stabilisateur avant + lame arrêté	17320 kg (38,180 lb)	17790 kg (39,220 lb)
Quatre stabilisateurs	17500 kg (38,580 lb)	17970 kg (39,620 lb)
Lame avant + Stabilisateur arrêté	17260 kg (38,050 lb)	17730 kg (39,080 lb)
Lame avant + Lame arrêté	17080 kg (37,650 lb)	17550 kg (38,690 lb)

Accessoire de pelle rétrocaveuse

Godets

Profil SAE ^3 (yd)

0,39 (0.51)

0,50 (0.65)

0,64 (0.84)

※0.76(0.99)

0,89 (1.16)

1,05 (1.37)

0.69 (0.90)

Capacité m³ (yd³)		Largeur mm (in)		Poidskg (lb)	Recommendation mm(ft.in)
					Flèche	※ 5100 (16' 9")Flèche mono			5100 (16' 9")Flèche hydraulique régable
Profil SAE	Profil CECE	Sans couteaux latéraux	Avec couteaux latéraux		Bras	2200(7' 3")	2600(8' 6")	3100(10' 2")	2200(7' 3")	2600(8' 6")
0,39 (0.51)	0,34 (0.44)	620 (24.4)	740 (29.1)	410 (900)		●	●	●	●	●
0,50 (0.65)	0,44 (0.58)	760 (29.9)	880 (34.6)	470 (1,040)		●	●	■	●	●
0,64 (0.84)	0,55 (0.72)	920 (36.2)	1040 (40.9)	510 (1,120)		●	●	■	●	■
※ 0,76 (0.99)	0,65 (0.85)	1060 (41.7)	1180 (46.5)	570 (1,260)		●	■	■	●	■
0,89 (1.16)	0,77 (1.01)	1220 (48.0)	1340 (52.8)	610 (1,340)		■	▲	-	■	▲
1,05 (1.37)	0,90 (1.18)	1400 (55.1)	1520 (59.8)	680 (1,500)		▲	-	-	▲	-
© 0,69 (0.90)	0,62 (0.81)	990 (39.0)	-	700 (1,540)		●	■	▲	■	▲

※:Godet pelle retrocaveuse standard
:Travaux lourds

: D'application pour des matériaux d'une densité 2000 kg / m^3 ou moins

: D'application pour des matériaux d'une densité 1600kg / m^3 ou moins

: D'application pour des matériaux d'une densité 1100kg / m^3 ou moins

Accessoire de pelle rétrocaveuse

La flèche et les balanciers sont en section à caisson, à faibles contraintes, entièrement soudés. Une mono-flèche de 5,1 m et flèche articulée de 5,1 m et des balanciers de 2,20 m; 2,60 m et 3,10 m sont disponibles. Les godets sont des accessoires entièrement soudés en acier à haute résistance.

※2,20m（7'3")

2,60 m (8' 6")

3,10m(10'2")

Force d'excavation

Bras	Longueur	m (ft.in)	* 2,20 (7' 3")	2,60 (8' 6")	3,10 (10' 2")	Remarque
	Poids	kg (lb)	750 (1,650)	810 (1,790)	890 (1,960)
Force d'excavation du godet	SAE	kN	108,6 [118.4]	108,6 [118.4]	108,6 [118.4]	[ ]: Augmentation de puissance
		kgf	11070 [12,080]	11070 [12,080]	11070 [12,080]
		lbf	24410 [26,630]	24410 [26,630]	24410 [26,630]
	ISO	kN	124,5 [135.9]	124,5 [135.9]	124,5 [135.9]
		kgf	12700 [13,850]	12700 [13,850]	12700 [13,850]
		lbf	28000 [30,550]	28000 [30,550]	28000 [30,550]
Force d'excavation du bras	SAE	kN	85,2 [93.0]	75,0 [81.8]	67,4 [73.5]
		kgf	8690 [9,480]	7650 [8,350]	6870 [7,490]
		lbf	19160 [20,900]	16870 [18,400]	15150 [16,530]
	ISO	kN	89,0 [97.1]	77,6 [84.6]	69,4 [75.7]
		kgf	9080 [9,910]	7910 [8,630]	7080 [7,720]
		lbf	20020 [21,840]	17440 [19,030]	15610 [17,030]

Note: Poids du balancier y compris l'articulation et le verin de godet.
Balancier standard

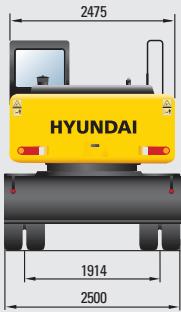

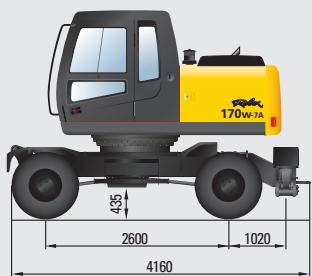

Dimensions et rayon d'action

Dimensions R170W-7A Flèche mono

mm (ft · in)

	Mono-flèche	※5100 (16' 9")
	Balancier	※2200 (7' 3")	2600 (8' 6")	3100 (11' 1")
A	Longueur totale en position de transport	8610 (28' 3")	8730 (28' 8")	8770 (28' 9")
B	Longueur totale en position de roulement	8510 (27' 11")	8600 (28' 3")	8440 (27' 8")
C	Hauteur d'équipment de travail (position de transport)	3040 (9' 12")	2970 (9' 9")	3140 (10' 4")
D	Hauteur d'équipment de travail (position de roulement)	3610 (11' 10")	3980 (13' 1")	3900 (12' 10")
F	Largeur totale	2500 (8' 2")	2500 (8' 2")	2500 (8' 2")
G	Hauteur de la cabine	3150 (10' 4")	3150 (10' 4")	3150 (10' 4")

※ Equipement standard

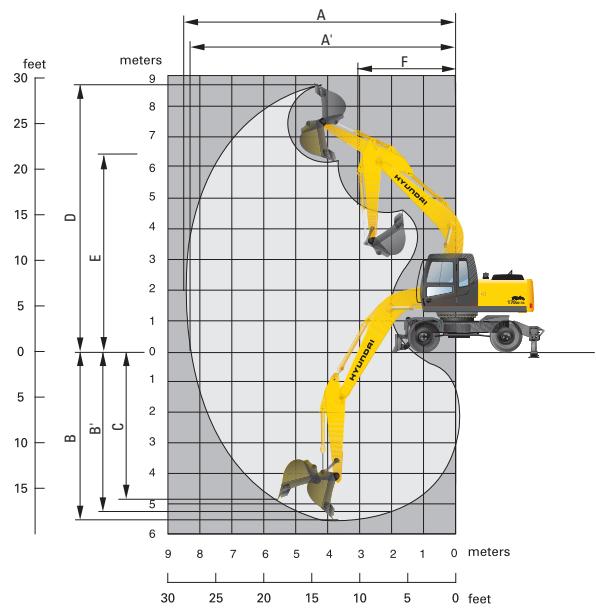

Rayons d'action R170W-7A Flèche mono

mm (ft · in)

	Longueur fièche	※ 5100 (16' 9")
	Longueur du balancier	※ 2200 (7' 3")	2600 (8' 6")	3100 (10' 2")
A	Portée d'attaque max.	8690 (28' 6")	9030 (29' 8")	9450 (31' 0")
A'	Portée d'attaque max. au sol	8480 (27' 10")	8820 (28' 11")	9250 (30' 4")
B	Profondeur d'attaque max.	5420 (17' 9")	5820 (19' 1")	6320 (20' 9")
B'	Profondeur d'attaque max. (niveau 8")	5200 (17' 1")	5610 (18' 5")	6130 (20' 1")
C	Profondeur d'attaque max. pour murs verticaux	4890 (16' 1")	5240 (17' 2")	5540 (18' 2")
D	Hauteur d'attaque max.	8990 (29' 6")	9110 (29' 11")	9220 (30' 3")
E	Hauteur de déversement max.	6350 (20' 10")	6480 (21' 3")	6620 (21' 9")
F	Rayon de rotation min.	3180 (10' 5")	3180 (10' 5")	3180 (10' 5")

※ Equipement standard

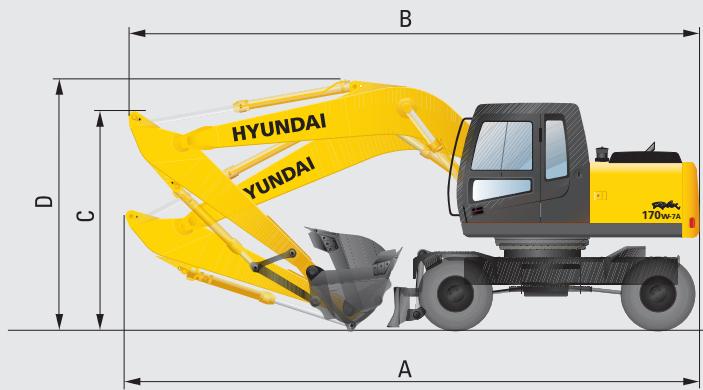

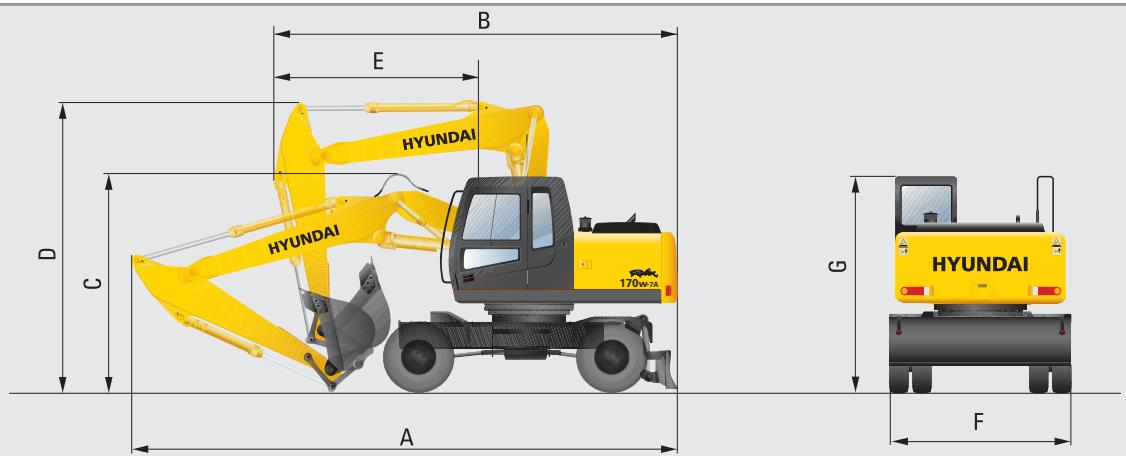

Dimensions R170W-7A Flèche hydraulique réglable

mm (ft · in)

	Flèche articulée hydraulique	5100 (16' 9")
	Balancier	2200 (7' 3")	2600 (8' 6")
A	Longueur totale en position de transport	8600 (28' 3")	8750 (28' 8")
B	Longueur totale en position de roulement	6600 (21' 8")	6590 (21' 7")
C	Hauteur d'équipment de travail (position de transport)	2870 (9' 5")	2910 (9' 7")
D	Hauteur d'équipment de travail (position de roulement)	3980 (13' 1")	3960 (13' 0")
E	Extrémité de l'équipment de transport jusqu'àu volant	3300 (10' 10")	3300 (10' 10")
F	Largeur totale	2500 (8' 2")	2500 (8' 2")
G	Hauteur de la cabine	3150 (10' 4")	3150 (10' 4")

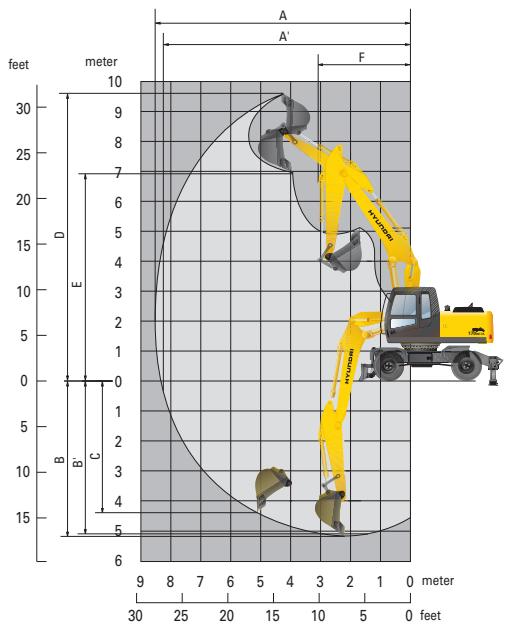

Rayons d'action R170W-7A Flèche hydraulique réglable

mm (ft · in)

	Longueur fièche	5100 (16' 9")
	Longueur du balancier	2200(7' 3")	2600(8' 6")
A	Portée d'attaque max.	8600(28' 3")	9120(29' 11")
A'	Portée d'attaquemax. au sol	8370(27' 6")	8910(29' 3")
B	Profondeurd'attaque max.	5220(17' 2")	5600(18' 4")
B'	Profondeur d'attaquemax. (niveau 8")	5110(16' 9")	5500(18' 1")
C	Profondeur d'attaquemax. pour murs verticaux	4430(14' 6")	4790(15' 9")
D	Hauteur d'attaque max.	9640(31' 8")	9850(32' 4")
E	Hauteur dedéversement max.	6930(22' 9")	7140(23' 5")
F	Rayon de rotation min.	3150(10' 4")	2970(9' 9")

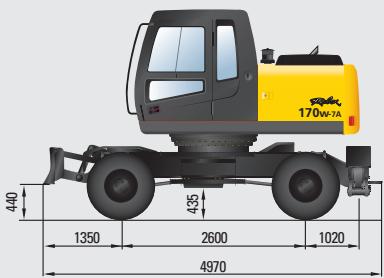

R170W-7A

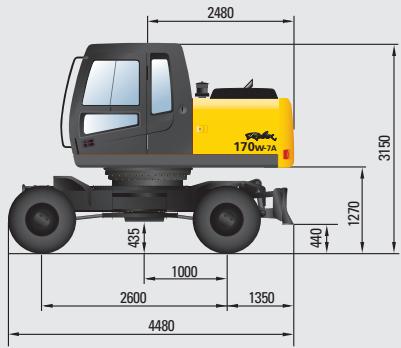

avec lame niveleuse arrriere

R170W-7A

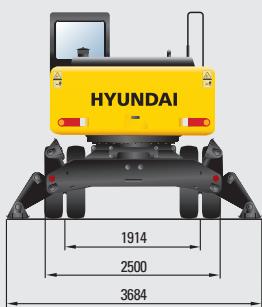

avec stabilisateurs arrire

R170W-7A

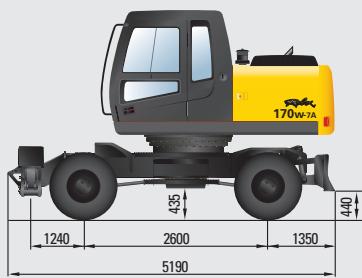

avec lame niveleuse arriereet stabilisateurs avant

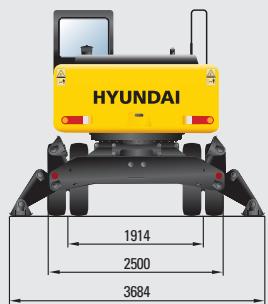

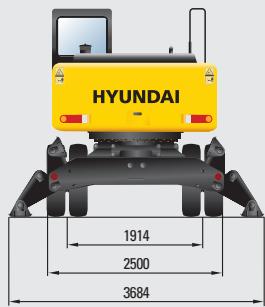

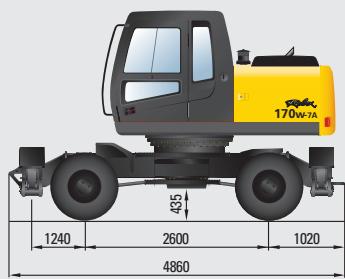

R170W-7A avec stabilisateurs arrêté et avant

R170W-7A avec stabilisateurs arrêté et lame nivèleuse avant

Capacités de levage

Capacité de levage R170W-7A Mono-flèche

Charge avant

Charge latérale ou 360^

Fliche : 5,10 m · Balancier : 2,20 m · Godet : 0,76 m³ profil SAE · Avec lame niveuse arrêté abaisée et contrepoids de 2750 kg

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		Capacité		Portée m (ft)
7.5 m	kg									*3380	2920	6.09
25.0 ft	lb									*7450	6440	(20.0)
6.0 m	kg							*3150	2870	*3340	2050	7.32
20.0 ft	lb							*6940	6330	*7360	4520	(24.0)
4.5m	kg					*4420	*4420	*3880	2820	*3380	1680	8.01
15.0 ft	lb					*9740	*9740	*8550	6220	*7450	3700	(26.3)
3.0 m	kg			*9080	7960	*5600	4250	*4370	2670	3390	1510	8.33
10.0 ft	lb			*20020	17550	*12350	9370	*9630	5890	7470	3330	(27.3)
1.5 m	kg					*6690	3910	*4870	2520	3350	1470	8.32
5.0 ft	lb					*14750	8620	*10740	5560	7390	3240	(27.3)
Niveau du sol	kg			*7220	7040	*7190	3720	*5160	2410	3560	1560	7.99
	lb			*15920	15520	*15850	8200	*11380	5310	7850	3440	(26.2)
-1.5 m	kg	*7210	*7210	*10350	7090	*6990	3680	*5010	2380	*3590	1840	7.28
-5.0 ft	lb	*15900	*15900	*22820	15630	*15410	8110	*11050	5250	*7910	4060	(23.9)
-3.0 m	kg	*11320	*11320	*8600	7270	*5960	3760			*3290	2570	6.02
-10.0 ft	lb	*24960	*24960	*18960	16030	*13140	8290			*7250	5670	(19.8)

• Flèche : 5,10 m - Balancier : 2,60 m - Godet : 0,76 m³ profil SAE - Avec lame niveuse arrêté abaisée et contrepoids de 2750 kg

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée

m (ft)

7.5 m

kg

*3070

2560

6.58

25.0 ft

lb

*6770

5640

(21.6)

6.0 m

kg

*2980

2920

*3070

1860

7.71

20.0 ft

lb

*6570

6440

*6770

4100

(25.3)

4.5m

kg

*3570

2830

*3130

1530

8.36

15.0 ft

lb

*7870

6240

*6900

3370

(27.4)

3.0 m

kg

*7970

*7970

*5150

4290

*4090

2670

*2730

1780

3150

1380

8.67

10.0 ft

lb

*17570

*17570

*11350

9460

*9020

5890

*6020

3920

6940

3040

(28.4)

1.5 m

kg

*7190

*7190

*6360

3920

*4660

2500

*3400

1700

3110

1340

8.66

5.0 ft

lb

*15850

*15850

*14020

8640

*10270

5510

*7500

3750

6860

2950

(28.4)

Niveau du sol

kg

*7730

6980

*7040

3690

*5040

2370

*2960

1650

3280

1410

8.34

lb

*17040

15390

*15520

8140

*11110

5220

*6530

3640

7230

3110

(27.4)

-1.5 m

kg

*6760

*6760

*10570

6970

*7050

3610

*5040

2320

*3450

1630

7.67

-5.0 ft

lb

*14900

*14900

*23300

15370

*15540

7960

*11110

5110

*7610

3590

(25.2)

-3.0 m

kg

*9900

*9900

*9260

7110

*6290

3650

*4320

2360

*3320

2200

6.51

-10.0 ft

lb

*21830

*21830

*20410

15670

*13870

8050

*9520

5200

*7320

4850

(21.4)

-4.5m

kg

*6310

*6310

-15.0 ft

lb

*13910

*13910

Fliche : 5,10 m · Balancier : 3,10 m · Godet : 0,76 m³ profil SAE · Avec lame niveuse arrêt abaisée et contrepoids de 2750 kg

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		Capacité		Portée
														m(ft)
7.5 m	kg											*2730	2210	7.15
25.0 ft	lb											*6020	4870	(23.5)
6.0 m	kg							*2750	*2750			*2770	1640	8.19
20.0 ft	lb							*6060	*6060			*6110	3620	(26.9)
4.5m	kg							*3180	2860	*2120	1850	*2840	1370	8.80
15.0 ft	lb							*7010	6310	*4670	4080	*6260	3020	(28.9)
3.0 m	kg			*6670	*6670	*4600	4380	*3750	2690	*2970	1780	2890	1230	9.09
10.0 ft	lb			*14700	*14700	*10140	9660	*8270	5930	*6550	3920	6370	2710	(29.8)
1.5 m	kg			*9920	7470	*5920	3960	*4380	2500	*3610	1680	2850	1190	9.08
5.0 ft	lb			*21870	16470	*13050	8730	*9660	5510	*7960	3700	6280	2620	(29.8)
Niveau du sol	kg	*4120	*4120	*8310	6970	*6810	3680	*4870	2340	3800	1610	2980	1240	8.78
	lb	*9080	*9080	*18320	15370	*15010	8110	*10740	5160	8380	3550	6570	2730	(28.8)
-1.5 m	kg	*6330	*6330	*10140	6870	*7040	3550	*5020	2260			*3270	1420	8.15
-5.0 ft	lb	*13960	*13960	*22350	15150	*15520	7830	*11070	4980			*7210	3130	(26.7)
-3.0 m	kg	*8880	*8880	*9900	6950	*6570	3550	*4630	2270			*3280	1840	7.09
-10.0 ft	lb	*19580	*19580	*21830	15320	*14480	7830	*10210	5000			*7230	4060	(23.3)
-4.5m	kg	*12300	*12300	*7530	7210	*5010	3700
-15.0 ft	lb	*27120	*27120	*16600	15900	*11050	8160

Remarques : 1. Les capacities de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité totalé.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. "**" indique la charge limitée par la capacité hydraulique.

Capacités de levage

Capacité de levage R170W-7A Mono-flèche

Charge avant

Charge latérale ou 360^

• Flèche : 5,10 m - Balancier : 2,20 m - Godet : 0,76 m³ profil SAE - Avec lame nivèleuse arrêté soulevée et contrepoids de 2750 kg

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		Capacité		Portée
												m(ft)
7.5 m	kg									*3380	2510	6.09
25.0 ft	lb									*7450	5530	(20.0)
6.0 m	kg							*3150	2460	3320	1740	7.32
20.0 ft	lb							*6940	5420	7320	3840	(24.0)
4.5m	kg					*4420	3950	*3880	2400	2780	1400	8.01
15.0 ft	lb					*9740	8710	*8550	5290	6130	3090	(26.3)
3.0 m	kg			*9080	6590	*5600	3600	*4370	2260	2550	1250	8.33
10.0 ft	lb			*20020	14530	*12350	7940	*9630	4980	5620	2760	(27.3)
1.5 m	kg					*6690	3270	4220	2110	2510	1210	8.32
5.0 ft	lb					*14750	7210	9300	4650	5530	2670	(27.3)
Niveau du sol	kg			*7220	5720	6510	3090	4100	2010	2660	1290	7.99
	lb			*15920	12610	14350	6810	9040	4430	5860	2840	(26.2)
-1.5 m	kg	*7210	*7210	*10350	5780	6460	3050	4060	1980	3100	1530	7.28
-5.0 ft	lb	*15900	*15900	*22820	12740	14240	6720	8950	4370	6830	3370	(23.9)
-3.0 m	kg	*11320	*11320	*8600	5940	*5960	3130			*3290	2160	6.02
-10.0 ft	lb	*24960	*24960	*18960	13100	*13140	6900			*7250	4760	(19.8)

• Flèche : 5,10 m - Balancier : 2,60 m - Godet : 0,76 m³ profil SAE - Avec lame niveleuse arrête soulevée et contrepoids de 2750 kg

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		Capacité		Portée
														m (ft)
7.5 m	kg											*3070	2200	6.58
25.0 ft	lb											*6770	4850	(21.6)
6.0 m	kg							*2980	2500			3030	1560	7.71
20.0 ft	lb							*6570	5510			6680	3440	(25.3)
4.5m	kg							*3570	2420			2570	1270	8.36
15.0 ft	lb							*7870	5340			5670	2800	(27.4)
3.0 m	kg			*7970	6860	*5150	3640	*4090	2260	*2730	1480	2360	1130	8.67
10.0 ft	lb			*17570	15120	*11350	8020	*9020	4980	*6020	3260	5200	2490	(28.4)
1.5 m	kg			*7190	5940	*6360	3280	4210	2090	2910	1410	2320	1090	8.66
5.0 ft	lb			*15850	13100	*14020	7230	9280	4610	6420	3110	5110	2400	(28.4)
Niveau du sol	kg			*7730	5670	6480	3060	4060	1970	2850	1350	2440	1150	8.34
	lb			*17040	12500	14290	6750	8950	4340	6280	2980	5380	2540	(27.4)
-1.5 m	kg	*6760	*6760	*10570	5660	6380	2980	4000	1910			2800	1340	7.67
-5.0 ft	lb	*14900	*14900	*23300	12480	14070	6570	8820	4210			6170	2950	(25.2)
-3.0 m	kg	*9900	*9900	*9260	5790	*6290	3030	4050	1960			*3320	1830	6.51
-10.0 ft	lb	*21830	*21830	*20410	12760	*13870	6680	8930	4320			*7320	4030	(21.4)
-4.5m	kg			*6310	6090
-15.0 ft	lb			*13910	13430

• Flèche : 5,10 m - Balancier : 3,10 m - Godet : 0,76 m³ profil SAE - Avec lame niveleuse arrête soulevée et contrepoids de 2750 kg

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		Capacité		Portée
														m (ft)
7.5 m	kg											*2730	1880	7.15
25.0 ft	lb											*6020	4140	(23.5)
6.0 m	kg							*2750	2540			2720	1380	8.19
20.0 ft	lb							*6060	5600			6000	3040	(26.9)
4.5m	kg							*3180	2450	*2120	1550	2330	1120	8.80
15.0 ft	lb							*7010	5400	*4670	3420	5140	2470	(28.9)
3.0 m	kg			*6670	*6670	*4600	3720	*3750	2280	*2970	1480	2150	1000	9.09
10.0 ft	lb			*14700	*14700	*10140	8200	*8270	5030	*6550	3260	4740	2200	(29.8)
1.5 m	kg			*9920	6120	*5920	3320	4210	2090	2890	1390	2110	960	9.08
5.0 ft	lb			*21870	13490	*13050	7320	9280	4610	6370	3060	4650	2120	(29.8)
Niveau du sol	kg	*4120	*4120	*8310	5650	6480	3050	4040	1940	2810	1310	2200	1000	8.78
	lb	*9080	*9080	*18320	12460	14290	6720	8910	4280	6190	2890	4850	2200	(28.8)
-1.5 m	kg	*6330	*6330	*10140	5560	6330	2920	3950	1860			2490	1150	8.15
-5.0 ft	lb	*13960	*13960	*22350	12260	13960	6440	8710	4100			5490	2540	(26.7)
-3.0 m	kg	*8880	*8880	*9900	5630	6330	2930	3950	1860			3160	1520	7.09
-10.0 ft	lb	*19580	*19580	*21830	12410	13960	6460	8710	4100			6970	3350	(23.3)
-4.5m	kg	*12300	*12300	*7530	5870	*5010	3070
-15.0 ft	lb	*27120	*27120	*16600	12940	*11050	6770

Remarques : 1. Les capacities de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. **indique la charge limitée par la capacité hydraulique.

Capacité de levage R170W-7A Flèche hydraulique réglable

Charge avant

Charge latérale ou 360^

• Flèche : 5,10 m - Balancier : 2,20 m - Godet : 0,76 m³ profil SAE - Avec lame niveuse arrêté abaisée et contrepoids de 2750 kg

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		Capacité		Portée m (ft)
6.0 m	kg											*3390	1990	7.39
20.0 ft	lb											*7470	4390	(24.2)
4.5m	kg							*3920	2810			*3370	1620	8.08
15.0 ft	lb							*8640	6190			*7430	3570	(26.5)
3.0 m	kg					*5630	4240	*4370	2660			3370	1460	8.39
10.0 ft	lb					*12410	9350	*9630	5860			7430	3220	(27.5)
1.5 m	kg					*6640	3870	*4830	2490	*3240	1700	3340	1430	8.38
5.0 ft	lb					*14640	8530	*10650	5490	*7140	3750	7360	3150	(27.5)
Niveau du sol	kg			*6390	*6390	*7070	3670	*5070	2380			*3430	1520	8.05
	lb			*14090	*14090	*15590	8090	*11180	5250			*7560	3350	(26.4)
-1.5 m	kg	*6490	*6490	*10000	7040	*6810	3640	*4870	2350			*3310	1800	7.35
-5.0 ft	lb	*14310	*14310	*22050	15520	*15010	8020	*10740	5180			*7300	3970	(24.1)
-3.0 m	kg			*8110	7250	*5680	3740					*2800	2520	6.11
-10.0 ft	lb			*17880	15980	*12520	8250					*6170	5560	(20.0)

• Flèche : 5,10 m - Balancier : 2,60 m - Godet : 0,76 m³ profil SAE - Avec lame niveuse arrêté abaisée et contrepoids de 2750 kg

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5.0 ft)

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

Capacité

Portée

m(ft)

6.0 m

kg

*3120

1790

7.81

20.0 ft

lb

*6880

3950

(25.6)

4.5m

kg

*3120

1470

8.45

15.0 ft

lb

*6880

3240

(27.7)

3.0 m

kg

*4110

2660

*3100

1760

3120

1330

8.75

10.0 ft

lb

*9060

5860

*6830

3880

6880

2930

(28.7)

1.5 m

kg

*6240

*6240

*6330

3890

*4630

2480

*3760

1680

3090

1290

8.74

5.0 ft

lb

*13760

*13760

*13960

8580

*10210

5470

*8290

3700

6810

2840

(28.7)

Niveau du sol

kg

*6970

6900

*6940

3640

*4970

2340

*3510

1620

*3240

1370

8.43

lb

*15370

15210

*15300

8020

*10960

5160

*7740

3570

*7140

3020

(27.7)

-1.5 m

kg

*6170

*6170

*9940

6910

*6880

3570

*4920

2290

*3190

1590

7.77

-5.0 ft

lb

*13600

*13600

*21910

15230

*15170

7870

*10850

5050

*7030

3510

(25.5)

-3.0 m

kg

*9510

*9510

*8830

7080

*6040

3630

*4120

2350

*2890

2140

6.63

-10.0 ft

lb

*20970

*20970

*19470

15610

*13320

8000

*9080

5180

*6370

4720

(21.8)

-4.5 m

kg

*5650

*5850

*3580

*3580

-15.0 ft

lb

*12460

*12460

*7890

*7890

• Flèche : 5,10 m - Balancier : 2,20 m - Godet : 0,76 m³ profil SAE - Avec lame niveuse arrêté abaisée et contrepoids de 2750 kg

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		Capacité		Portée m (ft)
6.0 m	kg											3270	1670	7.39
20.0 ft	lb											7210	3680	(24.2)
4.5m	kg							*3920	2390			2740	1340	8.08
15.0 ft	lb							*8640	5270			6040	2950	(26.5)
3.0 m	kg					*5630	3570	*4370	2230			2510	1200	8.39
10.0 ft	lb					*12410	7870	*9630	4920			5530	2650	(27.5)
1.5 m	kg					*6640	3220	4230	2070	2940	1400	2480	1170	8.38
5.0 ft	lb					*14640	7100	9330	4560	6480	3090	5470	2580	(27.5)
Niveau du sol	kg			*6390	5630	6520	3030	4110	1970			2640	1240	8.05
	lb			*14090	12410	14370	6680	9060	4340			5820	2730	(26.4)
-1.5 m	kg	*6490	*6490	*10000	5700	6480	3000	4080	1940			3080	1490	7.35
-5.0 ft	lb	*14310	*14310	*22050	12570	14290	6610	8990	4280			6790	3280	(24.1)
-3.0 m	kg			*8110	5900	*5680	3090					*2800	2110	6.11
-10.0 ft	lb			*17880	13010	*12520	6810					*6170	4650	(20.0)

Remarques: 1. Les capacities de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de
versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité
hydraulique totale.

1. Le point de charge est un crochet de levage situé à l'arrière du godet.

2. (^ = ^ indique la charge limitée par la capacité hydraulique.

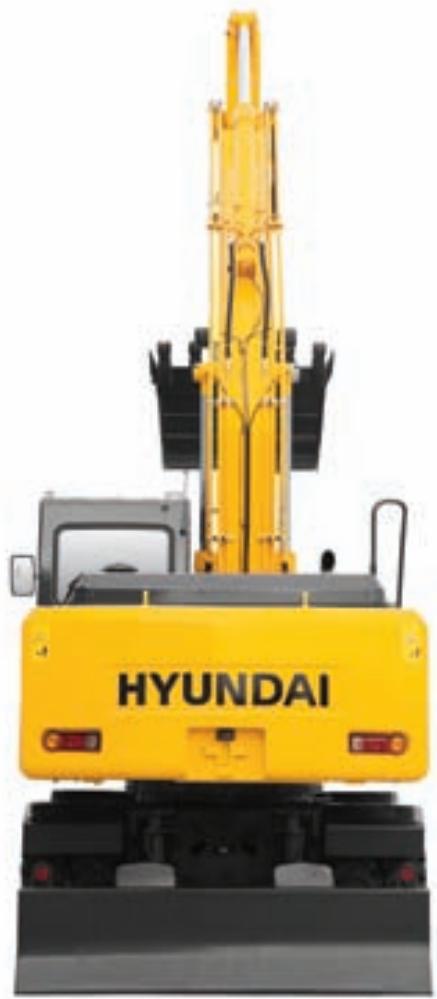

Robex 170w-7A

Equipement standard

Cabine de taille standard ISO

• Cabine tous temps en acier avec
  visible panoramique
• Fenêtes en verre de sécurité
• Essue-glace relevable
• Pare-brise coulissant pliant
• Fenêtre laterale coulissante
• Porte verrouillable
  Boite chaude et froide
• Boîte pour des accessoires et cendrier

Système de Computer Aided Power Optimization (CAPO -

Optimisation de Puissance Assistée par Ord.

• 2 modes de puissance, 3 mode de travail.
  2 modes d/utilisateurs
• Système de décalération automatique et
  de decélation à simple contact
• Système de préchauffage automatique
• Système de prévention de surchauffe automatique

Conditionnement d'air (5000 kcal/h)

Commande de température entièrement automatique

Système diagnostique automatique

Pupitre de contrôle centrale

• Affichage LCD

Nombres de tours du moteur

Horloge et codes d'erreurs

• Compteurs

Jauge de carburant

Jauge de température du liquide de

refroidissement moteur

Jauge de température de l'huile hydraulique

Témoins d'ajretissement

Niveau du carburant

Contrôle du moteur et UPC

Pression de I'huile moteur

Température du liquide de refroidissement du moteur

Température de l'huile hydraulique

Charge de la batterie

Colmatage du filtré à air

Indicateur

Puisssance max.

Préchauffage et échauffement du moteur

Décelération à simple contact

Fermeture sur la porte et bouchons, une seule clé

Deux rétroviseurs externes

Siège à suspension régliable avec ceinture de sécurité

Joystick coulissant, opéré par le pilote

Frein de rotation automatique

Reservoir amovible

Séparateur d'eau et pré-filtre de carburant,

conduit de carburant

Système de soutien de la flèche

Système de soutien du balancier

Radio AM/FM et lecteur de CD

Télécommando radio

Système d'inclination du boîte console (gauche)

Trois feuux de travail avant

Signal sonore électrique

Batteries (2 x 12 V x 100 AH)

Disjoncteur de la batterie

Aide de démarrage (chauffage de grille d'air), temps froid

Godet standard (0,76m^3)

Vanne de verrouillage de sécurité pour le verin de la

flèche avec dispositif d'advertissement de surcharge

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet (benne prenese, etc.)

Lame niveleuse arriere (550 x 2500)

Pneus - double (10.00-20-14PR)

Alarmde translation

Pompe filtré à carburant (36 l/min)

Equipement en option

Chauffage (7500 kcal/hr) et dégivrage

Pare-soleil à l'intérieur de la cabine

Pompe filtrà carburant (36 l/min)

Gyrophare

Vanne de verrouillage de sécurité pour

le vérin du balancier

Accumulateur, abaisissement de l'équipement de travail

Alimentation 12 Volt (convertisseur CC-CC)

Transducteur electrique

Flèche hydraulique réglaible (5,1 m; 16'9")

Divers balancier en option

Balancier semi-long (2,60m)

Balancier long (3,10m)

Divers godets en option (profile SAE)

Godet standard (0,76m^3)
- Godet étroit (0.39m^3)
- Godet étroit (0,50 m³)
Godetetroit (0,64m^3)
- Godet applications légères (0,89m^3)
- Godet applications légères (1,05 m³)
- Godet pour travaux lourds (0.69m^3)

Illumination de la cabine

Protection inférieure du chassin

Système de préchauffage

Chauffage de carburant

Trousse à outils

Combinaison de travail pour l'opérateur

Auvent spécial

Porte lateraleà demi-volet

Train de roulement

Stabilisateursurire

Lame niveleuse arrriere et stabilisateur avant
Stabilisateurs uriere et avant
- Stabilisateurs uriere et lame niveleuse avant

Pneus - double (10.00-20 massifs)

Siège

• Siège à suspension pneumatique régliable
• Siège chauffant à suspension mécanique
• Siège chauffant réglable à suspension pneumatique

L'équipment standard et optionnel peut varier. Consultez votre distributeur Hyundai pour de plus amples informations. L'engin illustré peut varier suivant les normes internationales. Toutes les mesures américaines sont arrondies à la livre ou au pauce le plus proche.
