MODE D'EMPLOI HSL650-7 HYUNDAI

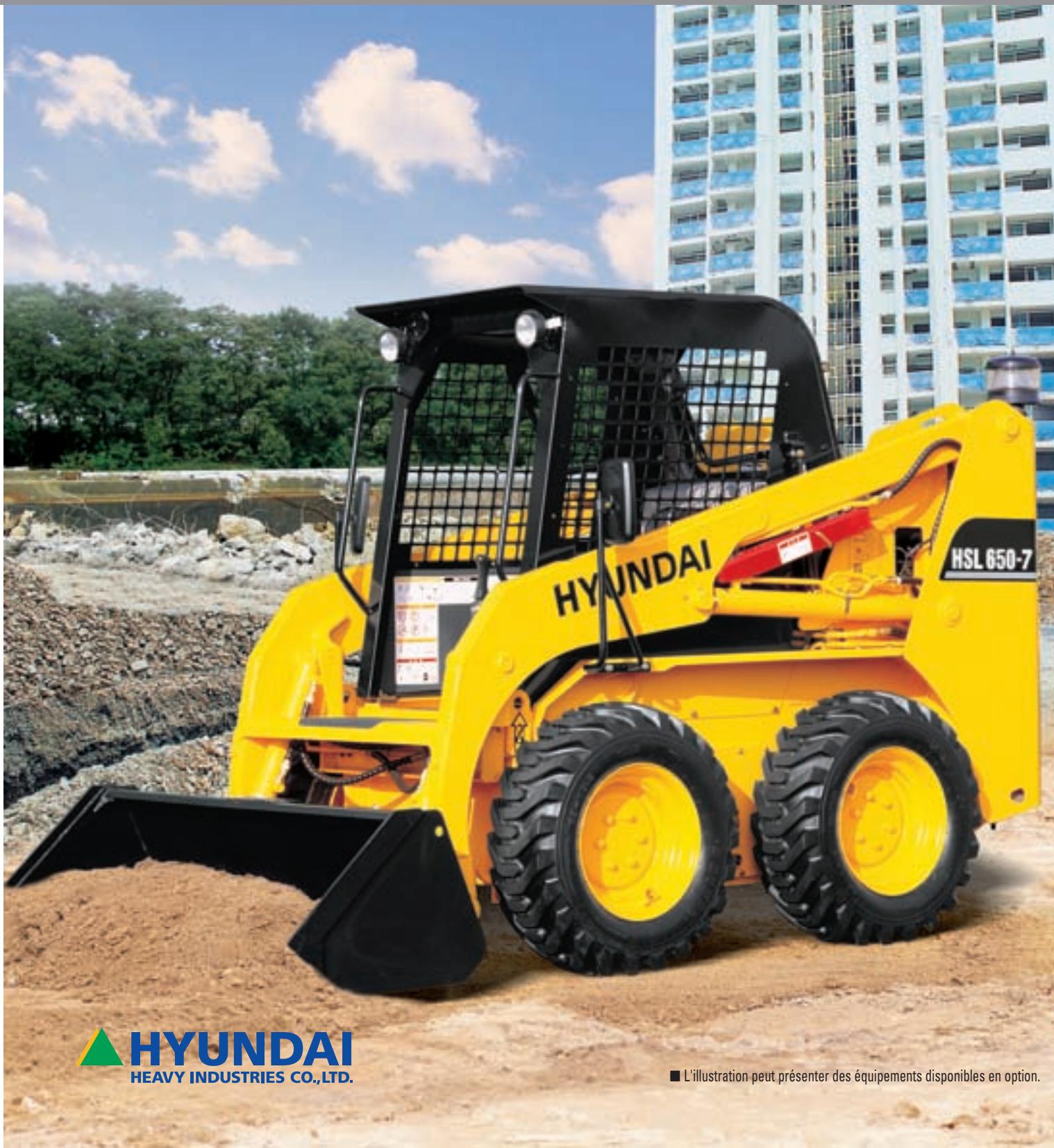

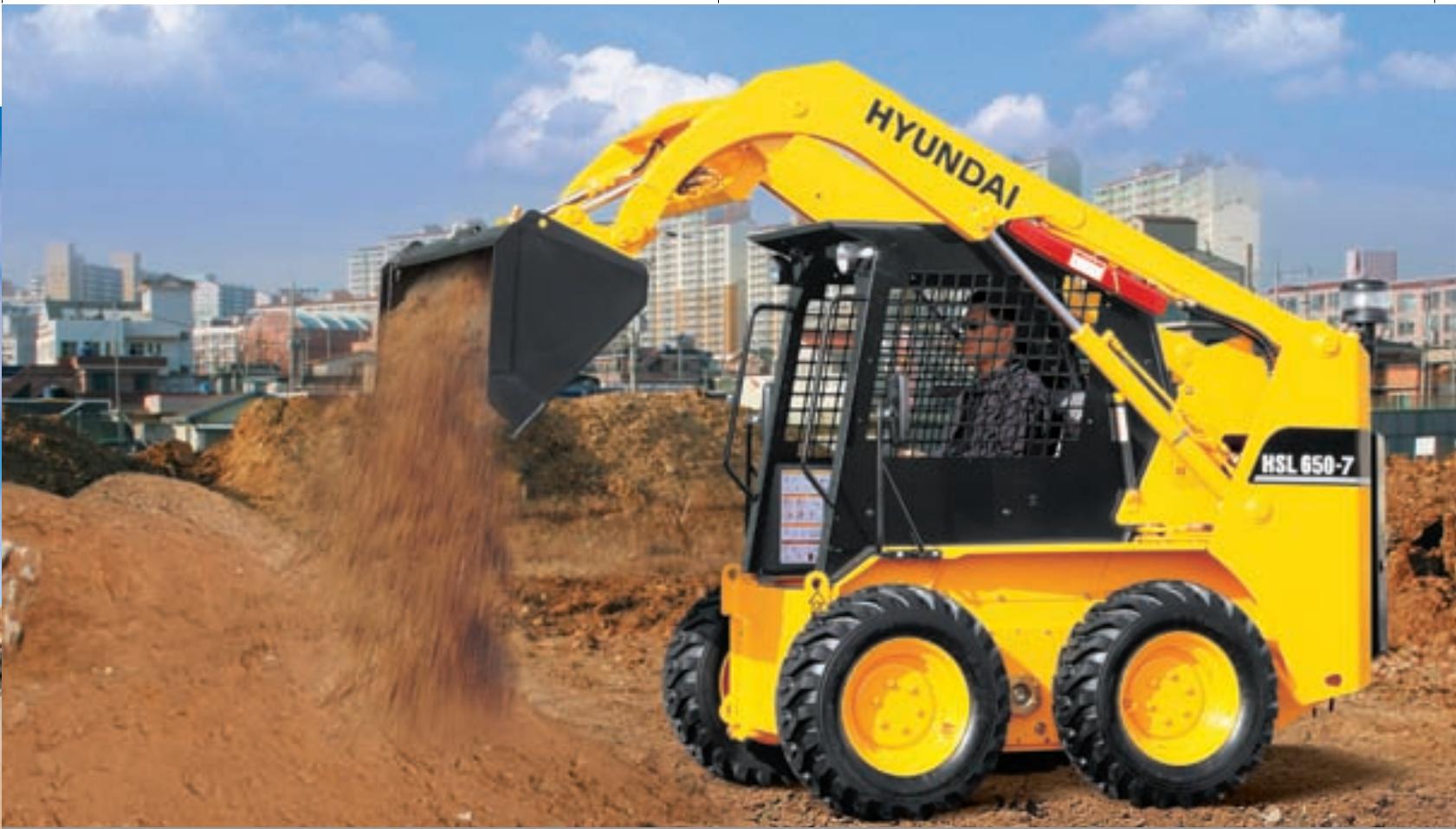

HSL650-7_new_fr 26-03-2008 17:26 Pagina 1 Nouveaux chargeurs compacts rigides I L'illustration peut présenter des équipements disponibles en option. HSL650-7_new_fr 26-03-2008 17:26 Pagina 2 Nouveau CHARGEUR HYUNDAI COMPACT RIGIDE I L'illustration peut présenter des équipements disponibles en option.

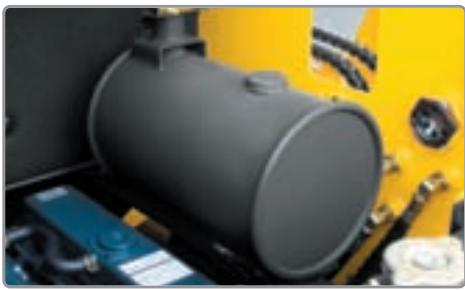

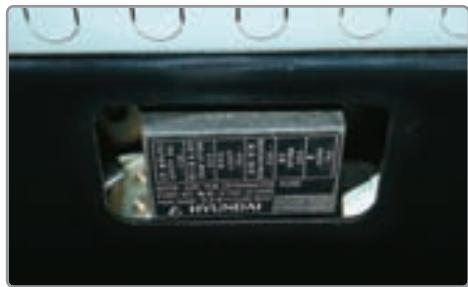

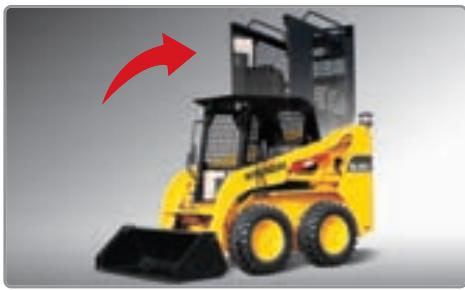

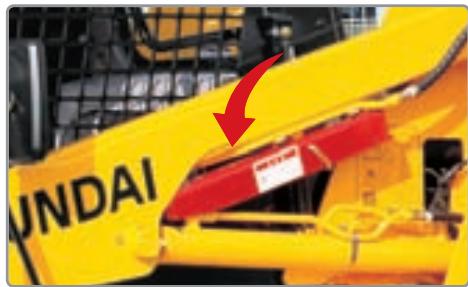

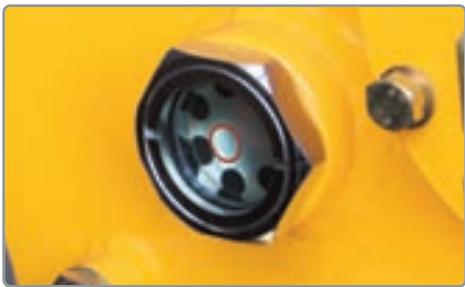

HSL650-7_new_fr 26-03-2008 17:26 Pagina 3 Une disposition optimale des composants assure un accès aisé et une grande facilité de maintenance. Inclinaison du canopy (toit) pour un accès aisé Boîte à fusibles centralisée pour une inspection aisée Pare-étincelles silencieux Double sécurité du toit Système de verrouillage de la flèche Jauge de niveau d’ l’huile hydraulique Entretien plus sûr lorsque le canopy est incliné à l’aide du système à double verrouillage. Une barre de verrouillage du vérin de flèche est prévue pour un entretien plus sûr. Il suffit d’enlever deux écrous pour soulever le canopy inclinable (à l’aide d’un ressort à gaz) et de vérouiller pour permettre un accès aisé aux composants hydrauliques et hydrostatiques.

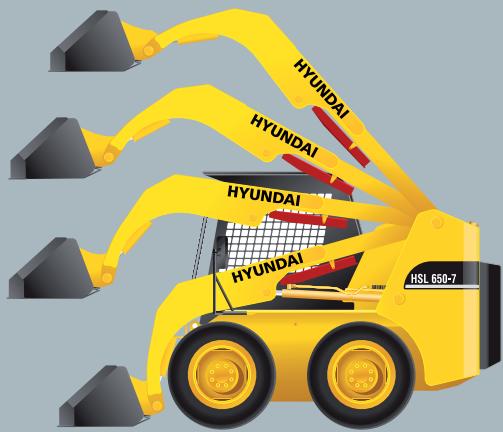

HSL650-7_new_fr 26-03-2008 17:26 Pagina 4 Moteur respectueux de l’environnement Système correcteur de niveau (option) Ce système correcteur de niveau est utile pour les opérations de levage maintient automatiquement le godet à son niveau le plus efficace selon le type de travail. Lorsque vous soulevez la flèche du chargeur, la soupape de positionnement du godet envoie l’huile du vérin de flèche à celui du godet. Cet élément optionnel permet à l’opérateur de se concentrer davantage sur les manœuvres et le levage qu’il peut alors effectuer plus rapidement.

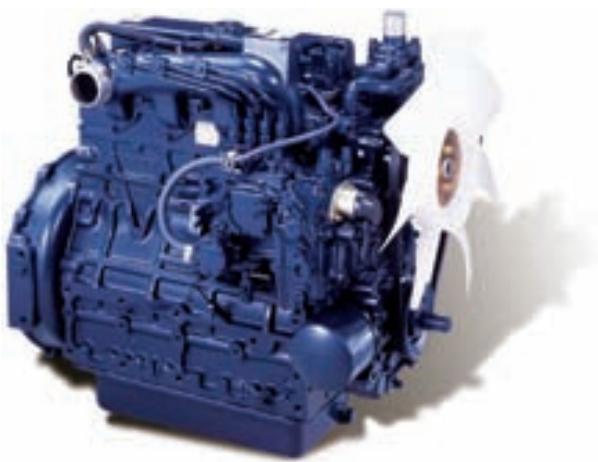

MOTEUR KUBOTA V2203M

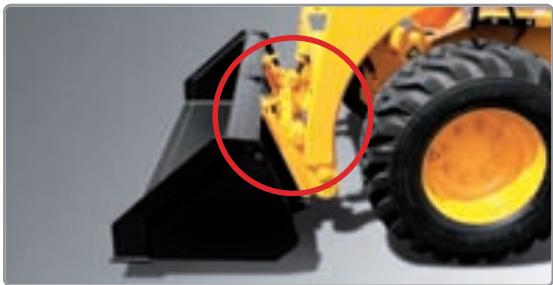

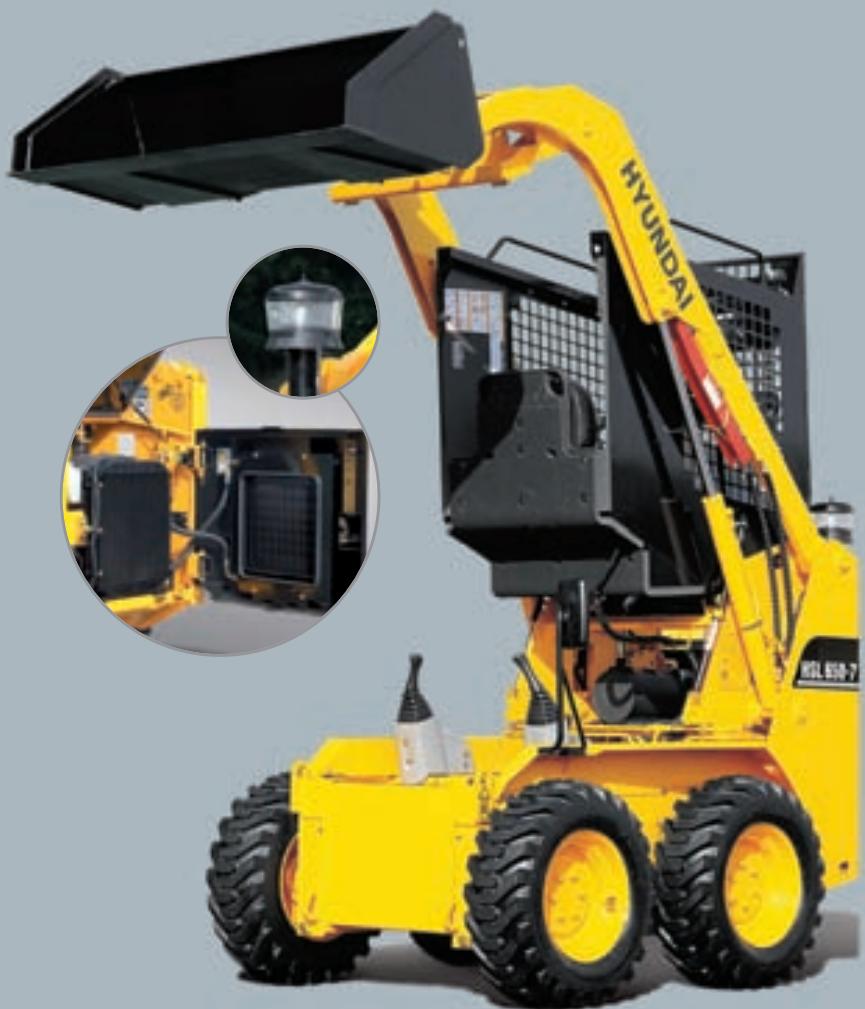

La qualité approuvée par le marché du moteur Kubota V2203M garantit des performances et une durabilité inégalées et lui confère une valeur supplémentaire. La puissance de 32,5 kW (44 HP) du moteur est suffisante pour tout travail, même avec les accessoires spéciaux nécessitant une puissance élevée. Accès aisé et rapide au moteur Le moteur et la batterie sont facilement et rapidement accessibles grâce à une paroi arrière pivotante. Le radiateur peut être nettoyé facilement grâce au refroidisseur d’huile amovible. Accès aisé pour la maintenance Attache rapide L’attache rapide garantit des cycles rapides et un fonctionnement aisé.

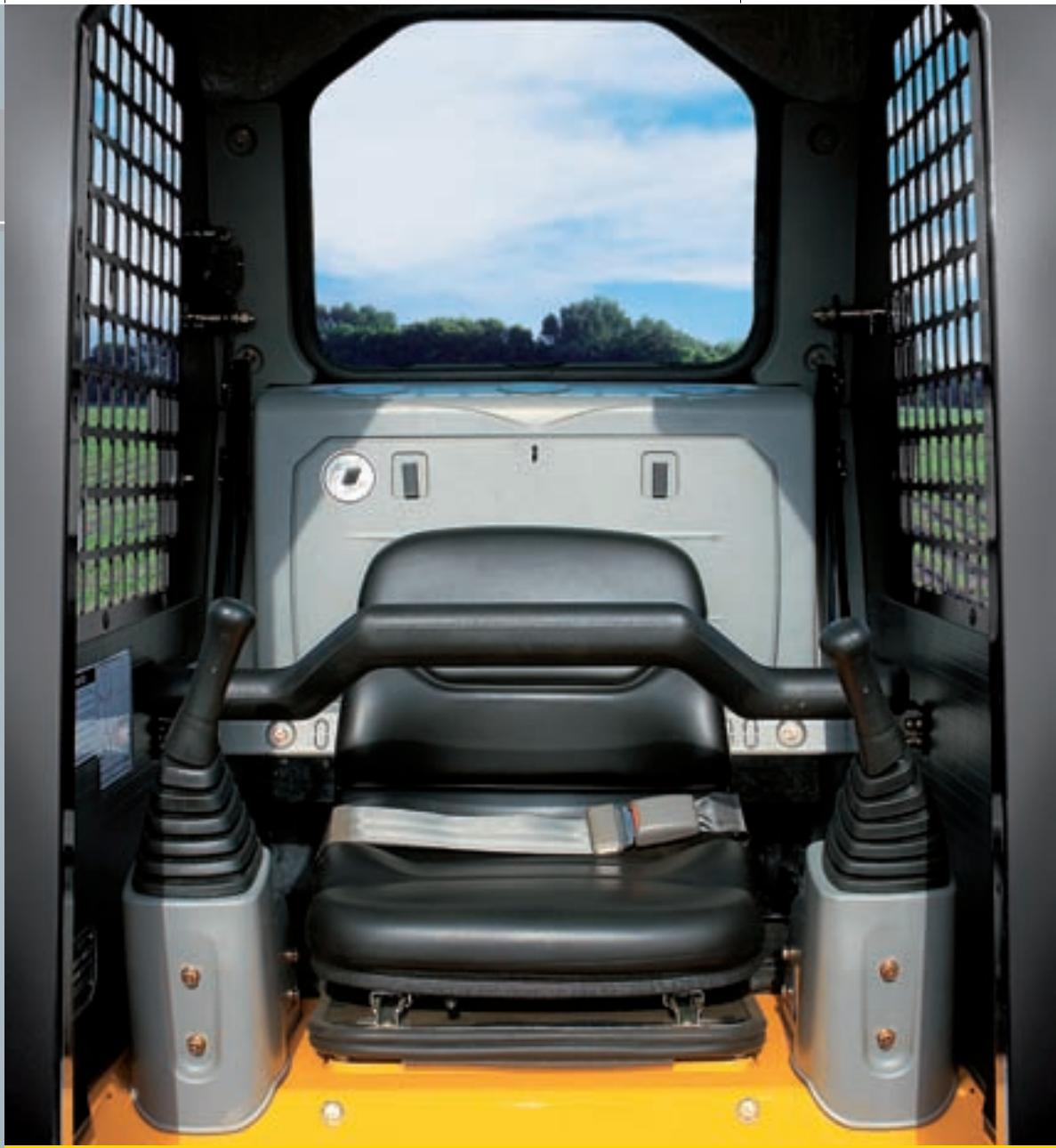

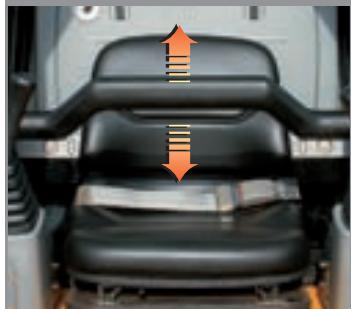

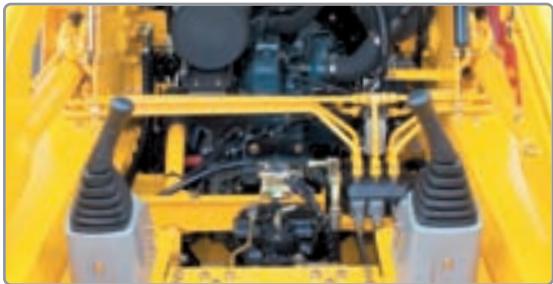

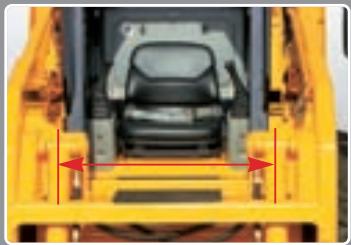

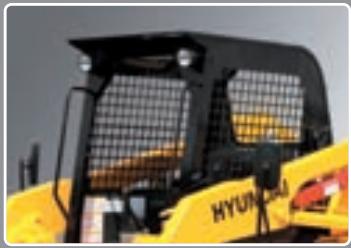

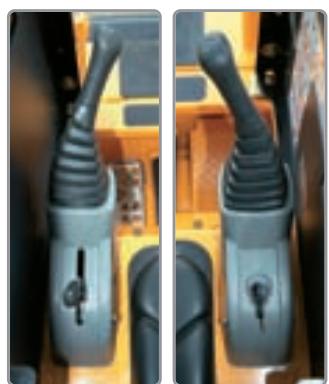

Le canopy à ouverture complète et la soupape de commande positionnée en hauteur permettent d’accéder très facilement à la soupape de décharge et donc à tous les tuyaux . HSL650-7_new_fr 26-03-2008 17:26 Pagina 5 Leviers Commande simultanée de déplacement et des accessoires Dispositif de sécurité fiable Confortable & sûr Afin d’augementer la productivité, le canopy ROPS/FOPS est conçu pour le confort de l’opérateur offrant ainsi une excellente visibilité et un niveau de sécurité élevé. Une entrée large avec des poignées et des marches antidérapantes sont prévues pour la facilité de l’opérateur. Utilisation puissante & confortable Interrupteurs centraux Tableau de bord central Visibilité avant accrue Boîte de stockage multi-usages Un double dispositif de sécurité empêche tout accident. Le levier de sécurité interrompt toutes les fonctions lorsque l’opérateur n’est pas assis; le circuit hydraulique est automatiquement coupé lorsque la clé est enlevée. Le frein de stationnement est enclenché lorsque la barre de sécurité est levée. Repose-pied Canopy ROPS/FOPS ROPS : Cadre de protection ROPS (Roll Over Protective Structure, ROPS) FOPS : Structure de protection contre les chutes d’objet (Falling Object Guard Structure, FOPS)

EQUIPEMENT STANDARD CARACTERISTIQUES Accélérateur à main DESCRIPTION UNITE HSL650-7 Puissance de fonctionnement nominale kg (lb) Charge de basculement kg (lb) Poids en ordre de marche kg (lb) tpm 650 (1,433) 1310 (2,888) 2625 (5,787) Kubota V2203M 32,5 (44.2) 31,3 (42.6)

Liquide de refroidissement

Commandes du chargeur

Système de refroidissement direct Modèle MOTEUR

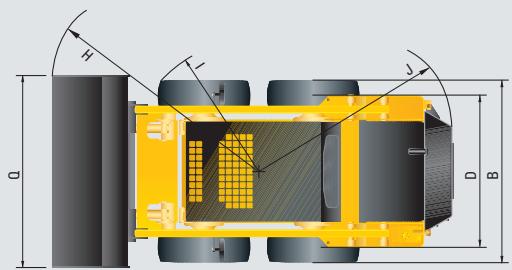

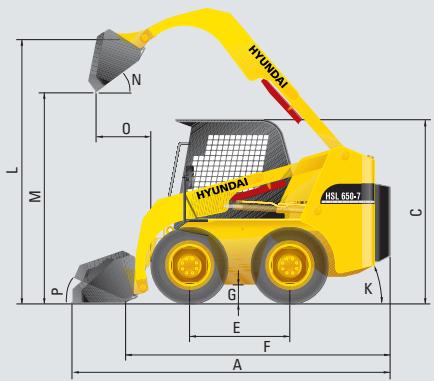

Vitesse de déplacement max. km/h (mph) Débit pompe l /min (gpm) Pression maximale bar (psi) A Longueur (avec godet) mm (in) B Largeur (sans godet) mm (in) C Hauteur arceau cabine mm (in) D Largeur de chenille mm (in) E Empattement mm (in) F Longueur (sans godet) mm (in) G Garde au sol mm (in) H Rayon de braquage (avec godet) mm (in)

mm (in) Rayon de braquage (pneu avant) mm (in) J Rayon de braquage (angle arrière gauche)

K Angle d’inclinaison arrière

L Hauteur max. du pivot du godet mm (in) M Hauteur sous godet à hauteur max. mm (in) N Angle de déversement

O Portée à hauteur max. mm (in) P Angle de recul au sol

Q Largeur du godet mm (in) m3 (ft3) Capacité du godet (nominale) Réservoir de carburant Réservoir hydraulique

1625 (64.0) 0,31 (10.9) 60 (16) 38 (10) Filtre à air à deux éléments MCV 3-SPOOL Leviers Chaine d’entraînement “boucle” Canopy (ROPS/FOPS) Rétroviseur Protection contre le vandalisme Pare-étincelles silencieux Barre et ceinture de sécurité

EQUIPEMENT EN OPTION

Pré-filtre Système correcteur de niveau Commutateur principal Alarme de marche arrière Cabine (ROPS/FOPS) Climatisation & chauffage Dégivreur Garde-boue Rétroviseurs latéraux Clignotants L’équipement standard et optionnel peut varier. Consultez votre distributeur Hyundai pour de plus amples informations. L’engin illustré peut varier suivant les normes internationales. Toutes les mesures américaines arrondies aux décimales les plus proches. Les spécifications peuvent faire l’objet de modifications sans préavis. VEUILLEZ CONTACTER www.hyundai.eu FR - 2007. 03 Rev 1
