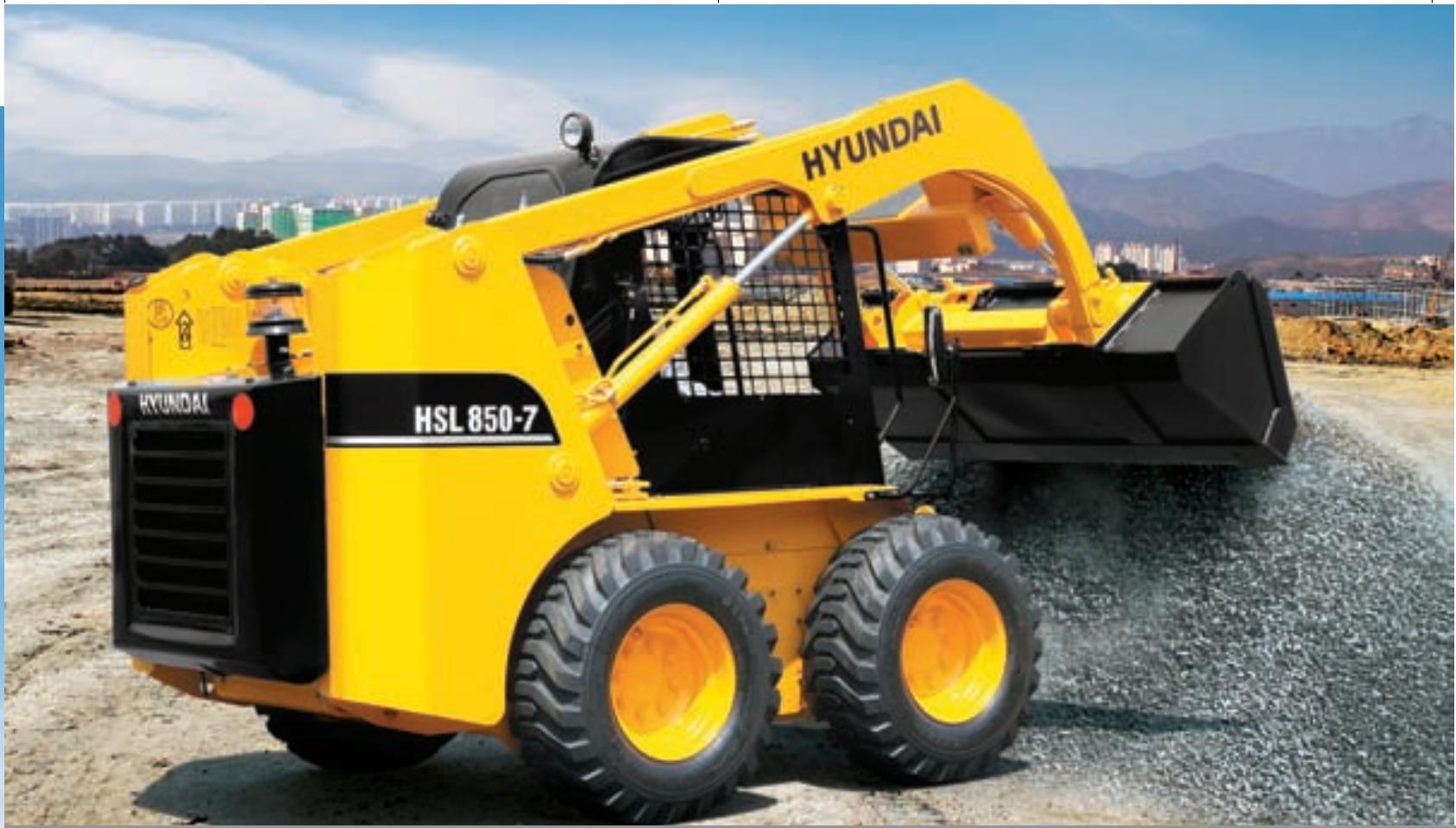

MODE D'EMPLOI HSL850-7 HYUNDAI

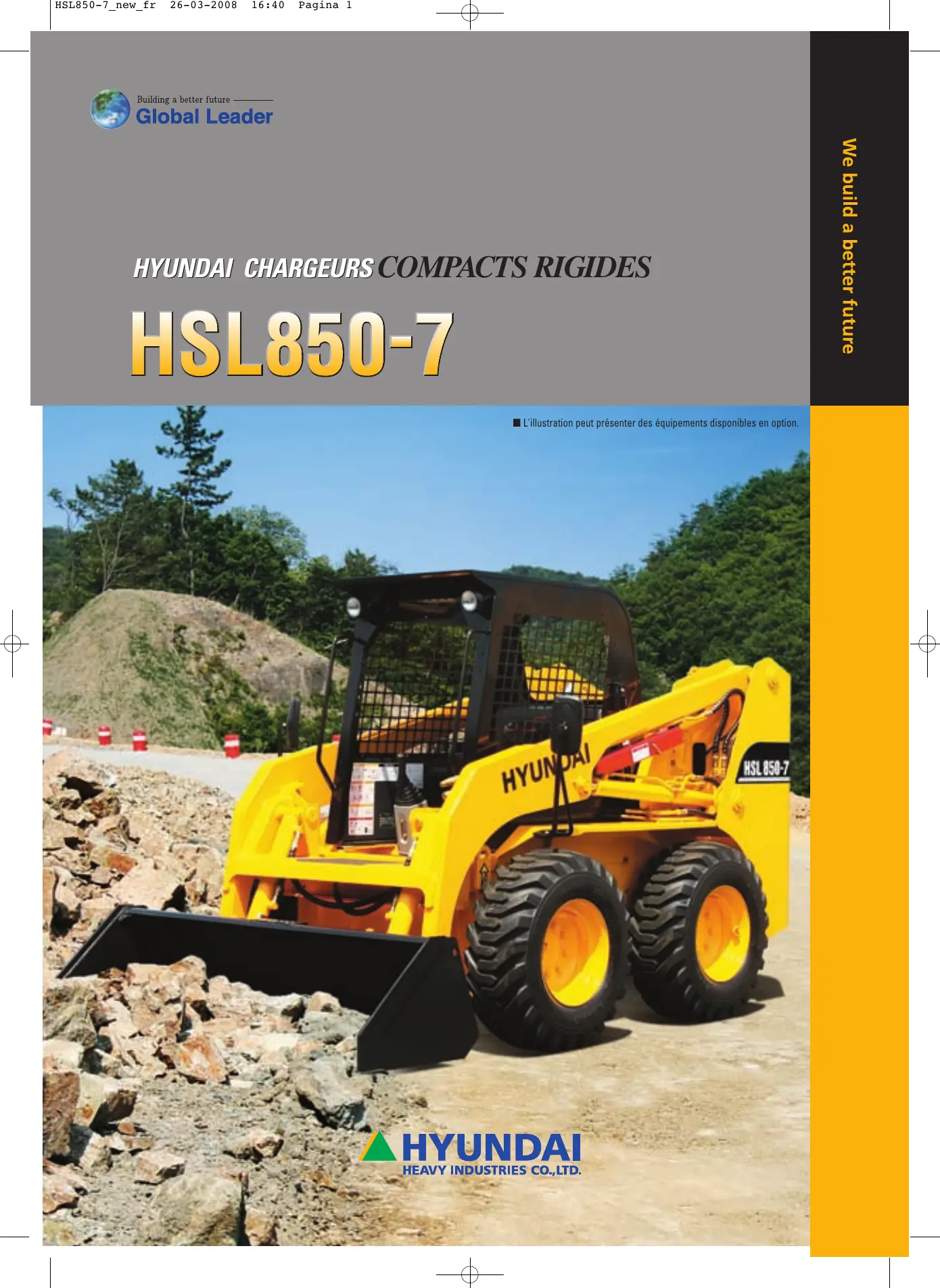

■ L'illustration peut prévenir des équipements disponibles en option.

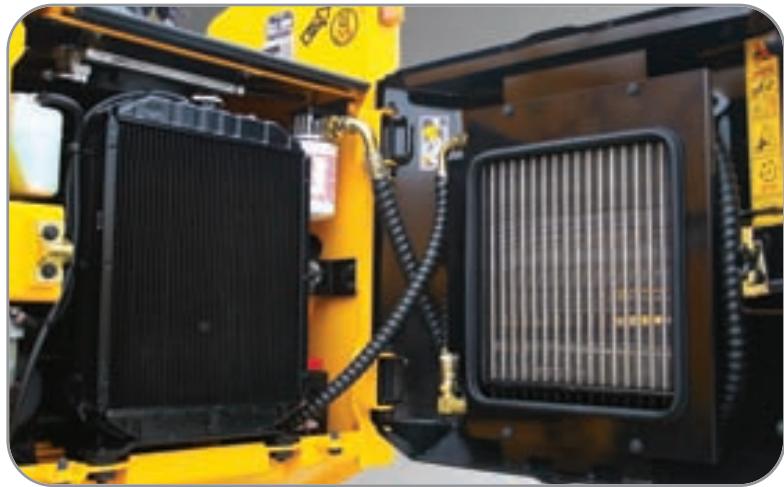

Une disposition optimale des composants assure un accès aisé et une grande capacité de maintenance.

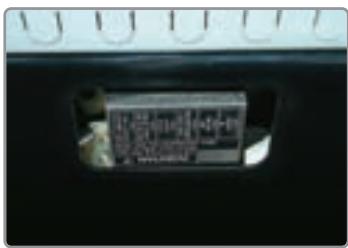

Accès rapide au moteur
Il suffit d'enlever deux écrous pour soulever le toit inclinable (à l'aide d'un ressort à gaz) et le verrouiller pour permettre un accès aisé aux composants hydrauliques / hydrostatiques.
Boîte à fusibles centralisé pour une inspection aisée

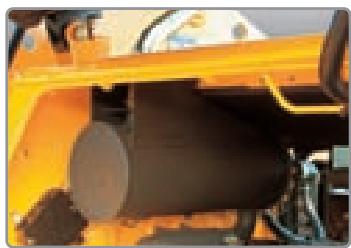

Pare-étincelles silencieux

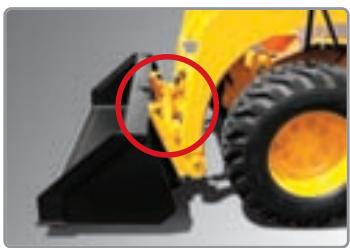

Attache rapide
L'attache rapide garantit des cycles rapides et un fonctionnement aisé.
Double sécurité du canopy
Entretien plus sur lorsque le canopy est incliné à l'aide du système à double verrouillage.

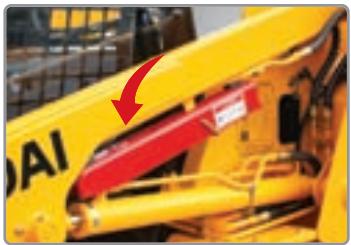

Système de verrouillage de flèche
Une barre de verrouillage du vérin de flèche est prévue pour un entretien plus sûr.
Inclinaison du canopy pour un accès aisé
Les techniciens de maintenance peuvent atteindre facilement les composants hydrauliques/ hydrostatiques en enlevant simplement deux écrous et en soulevant le canopy. Un ressort à gaz est prévu pour un dispositif de levage et de verrouillage plus aisé.
Jauge de niveau d'huile hydraulique
Moteur respectieux de l'environnement

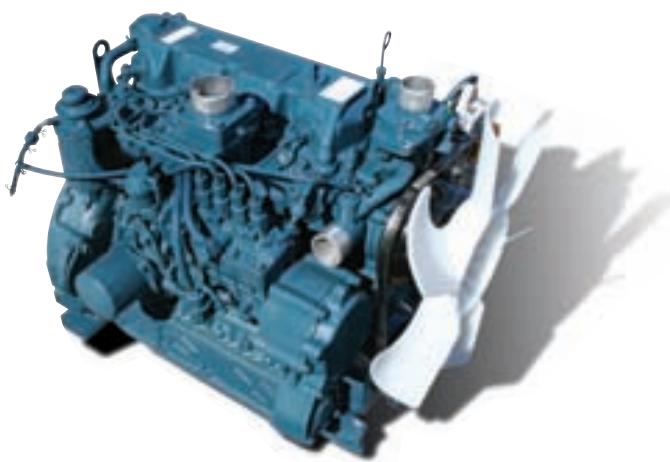

MOTEUR KUBOTA V3300DI
La qualité approuvée par le marché du moteur Kubota V3300DI garantit des performances et une durabilité inégalées et lui confère une valeur supplémentaire. La puissance de 50 kW (68 HP) du moteur est suffisante pour tout travail, même avec les accessoires spéciaux nécessitant une puissance élevé.

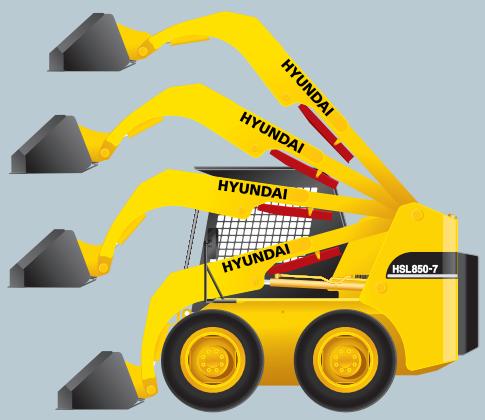

Système de commande d'autonivelage (option)
Ce système de commande d'autonivelage pour les opérations de levage maintient automatiquement le niveau du godet pour des travaux de manutention de charge plus efficaces. Lorsque vous soulevez la flèche du chargeur, la soupape de positionnement du godet envoie l'huile du vérin de flèche à celui du godet du godet. Cét élément optionnel permet à l'opérateur de se concentrer davantage sur les manoeuvres et le levage qu'il peut alors effectuer plus rapidement.

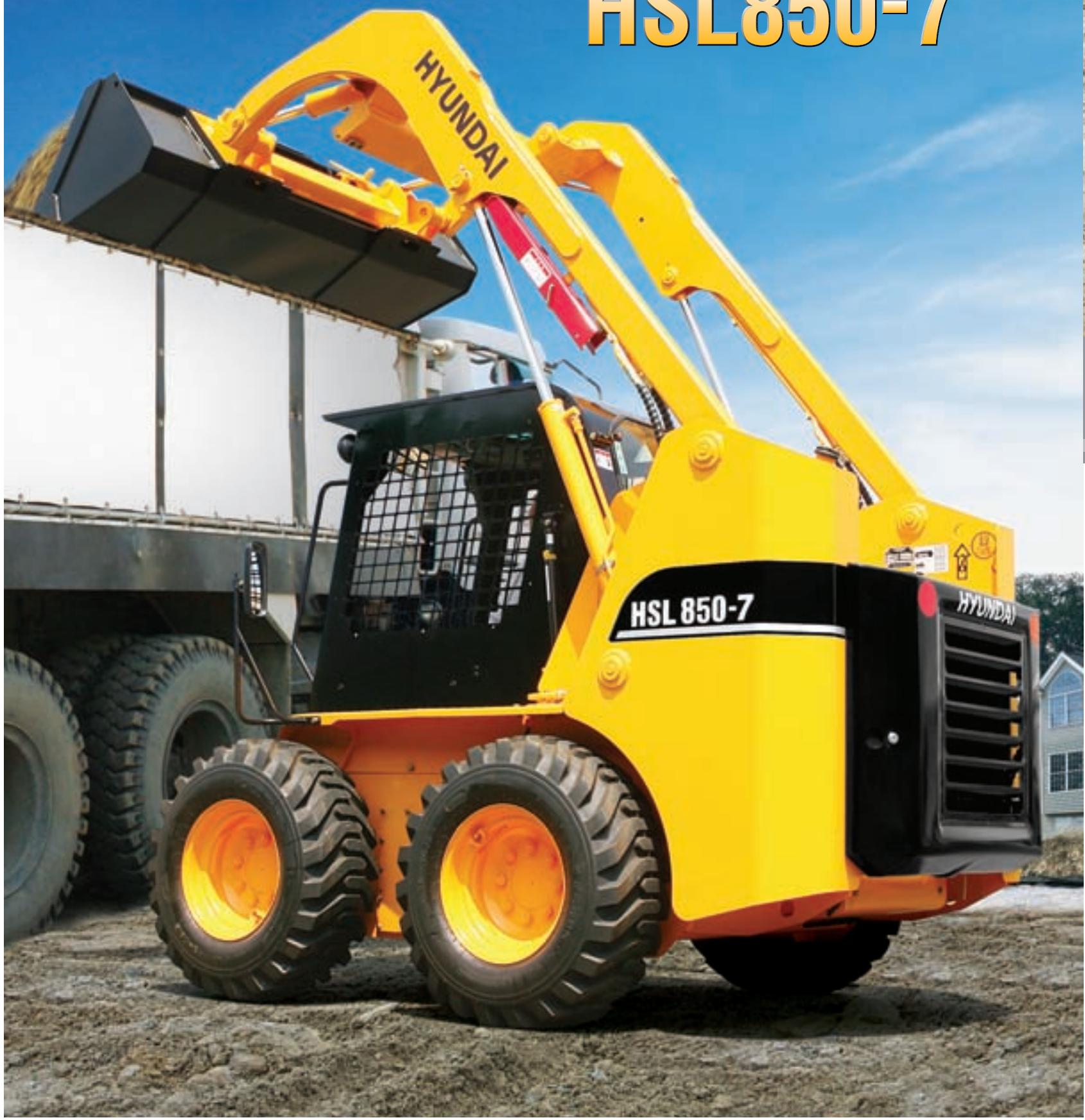

HSL850-7

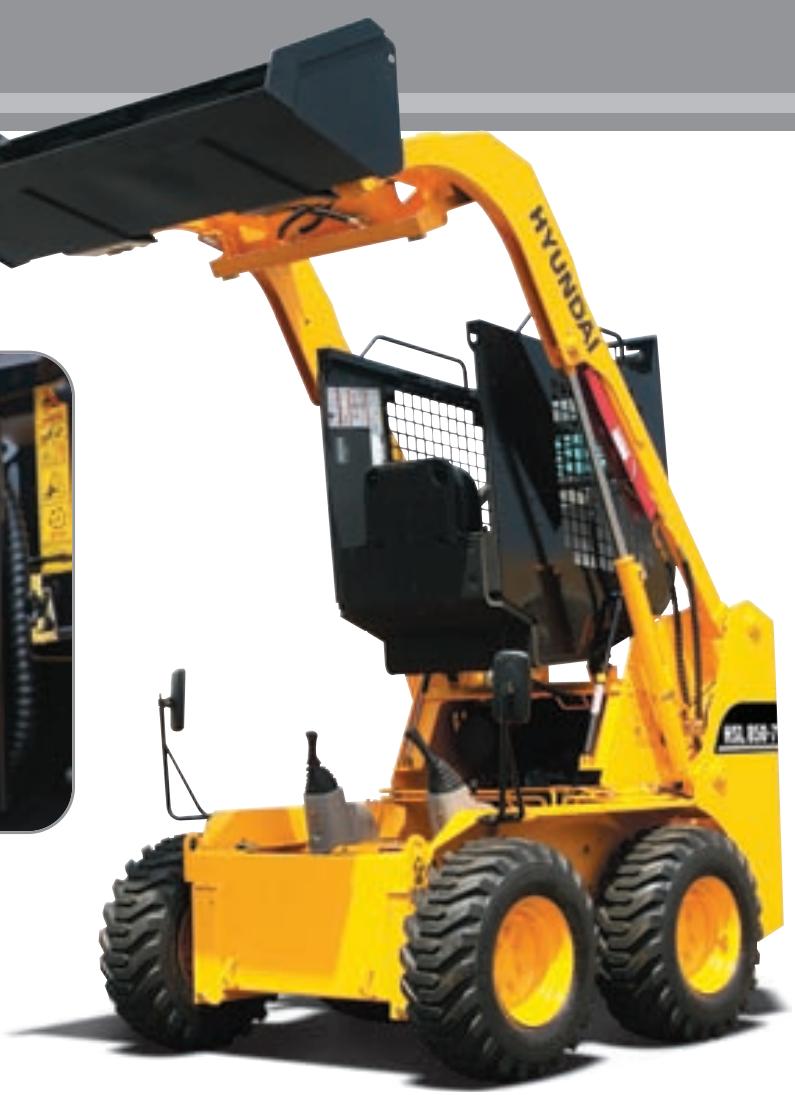

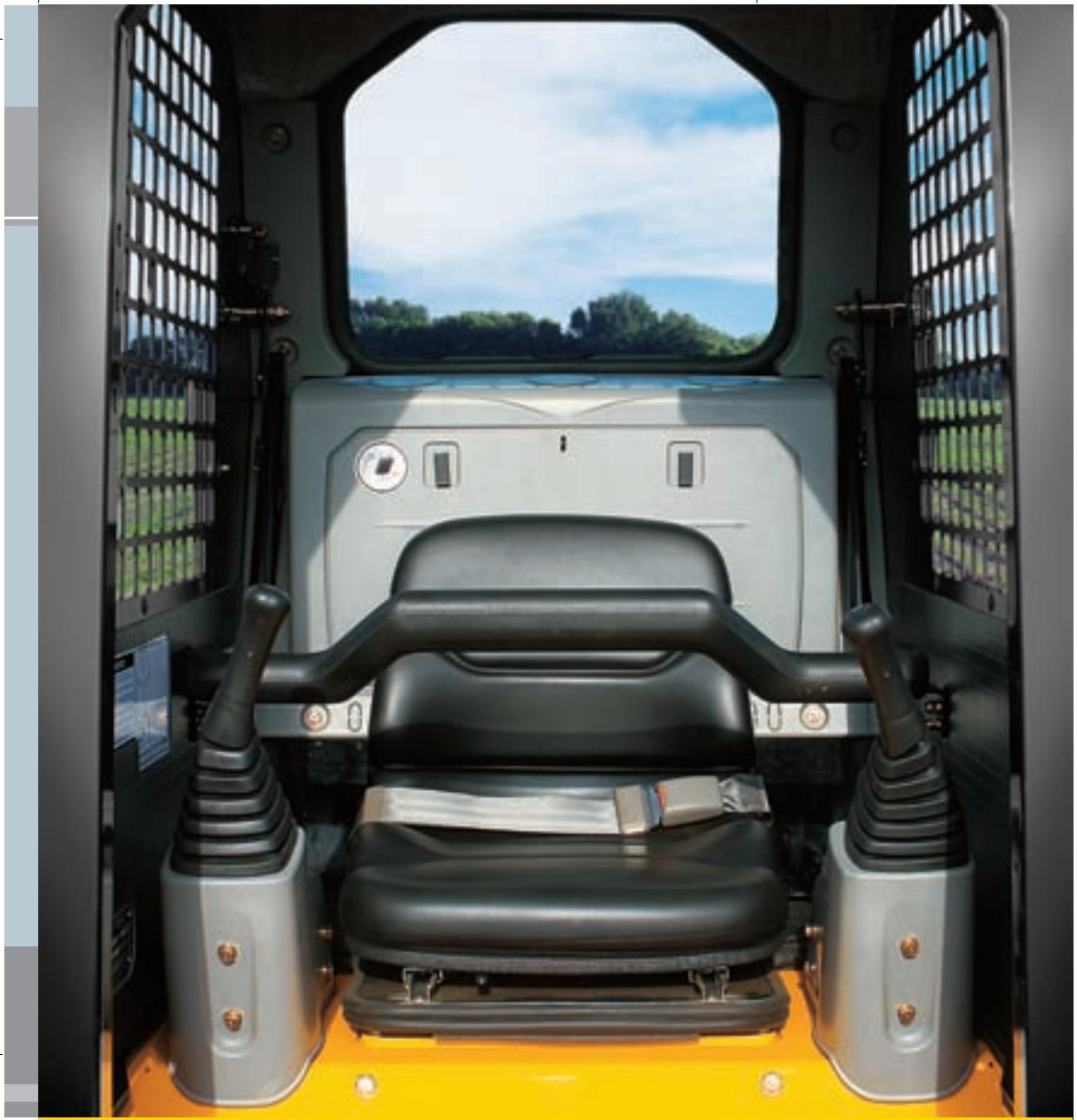

Accès ainsi pour la maintenance
Le canopy à ouverture complète et la soupape de commande positionnée en hauteur permet d'acceder très facilement à la soupape de décharge et à tous les tuyaux.

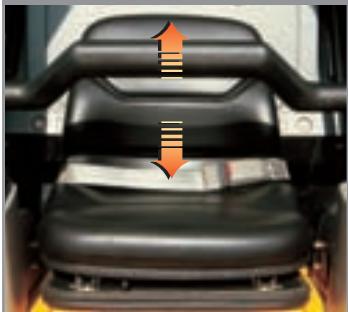

Comfortable & sur
Afin de maximiser la productivité, le canopy ROPS/FOPS est concu pour le comport de l'opérateur offrant ainsi une excellente visibilité et un niveau de sécurité élevé. Une entree large avec des poignées et des marches antidérapantes sont prévues pour la facilité de l'opérateur.

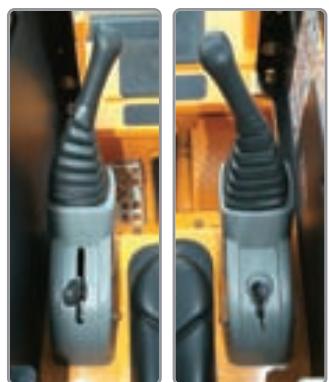

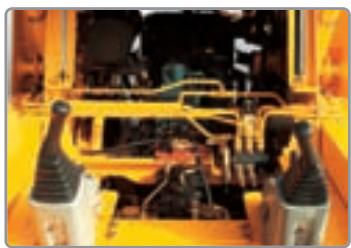

Levier
Commande simultanée de déplacement et des accessoires
Dispositif de sécurité fiable
Un double dispositif de sécurité empêche tout accident. Le levier de sécurité interrompt toutes les fonctions lorsque l'opérateur n'est pas assist; le circuit hydraulique est coupé lorsque la clé est enlevée. Le frein de stationnement est enclenché lorsque la barre de sécurité est levée.
Utilisation puissant & comfortable
Interrupteurs centraux
Tableau de bord central

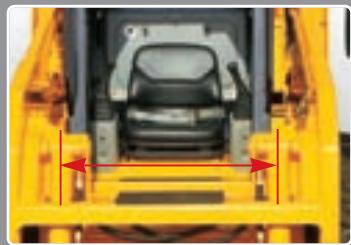

Visibilité avant accrue
Repose-pied

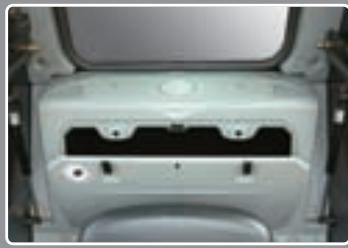

Boîte de stockage multi-uses

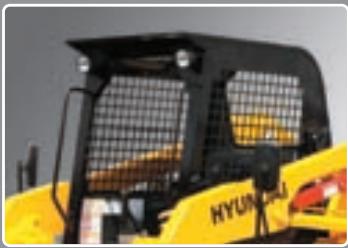

Canopy ROPS/FOPS
ROPS: Cadre de protection ROPS (Roll Over Protective Structure, ROPS)
FOPS: Structure de protection contre les chutes d'objet (Falling Object Guard Structure, FOPS)

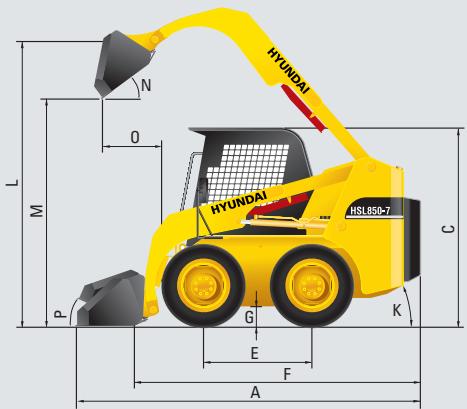

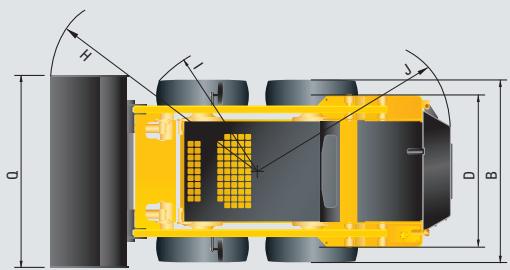

DIMENSIONS
CHARACTERISTIQUES
| DESCRIPTION | UNITE | HSL850-7 | |
| Puisance de fonctionnement nominale | kg (lb) | 840 (1,852) | |
| Charge de basculement | kg (lb) | 1685 (3,715) | |
| Poids en ordre de marche | kg (lb) | 3290 (7,253) | |
| MOTEUR | Modèle | - | Kubota V3300DI |
| Rendement brut | kW (HP) | 50 (68) | |
| Rendement net | kW (HP) | 48,5 (66) | |
| Vitesse nominale | tpm | 2400 | |
| Liquide de refroidissement | - | Eau | |
| GENERALITES | Commandes de direction | - | 2 Leviers |
| Commandes du chargeur | - | ||
| Pneus (standard) | - | 12-16.5,12PR | |
| Vitesse de déplacement max. | km/h (mph) | 11,6 (7.2) | |
| SYSTEME HYDRAULIQUE | Débit pompé | €/min (gpm) | 67,0 (17.70) |
| Pression maximale | bar (psi) | 175 (2,538) | |
| DIMENSIONS | A Longueur (avec godet) | mm (in) | 3470 (136.6) |
| B Largeur (sans godet) | mm (in) | 1830 (72.0) | |
| C Hauteur arceau cabine | mm (in) | 2000 (78.7) | |
| D Largeur de chenille | mm (in) | 1500 (59.1) | |
| E Empattement | mm (in) | 1100 (43.3) | |
| F Longueur (sans godet) | mm (in) | 2840 (111.8) | |
| G Garde au sol | mm (in) | 205 (8.1) | |
| H Rayon de braquage (avec godet) | mm (in) | 2080 (81.9) | |
| I Rayon de braquage (pneu avant) | mm (in) | 1300 (51.2) | |
| J Rayon de braquage (angle arrêté gauche) | mm (in) | 1660 (65.4) | |
| K Angle d'inclinaison arrêté | - | 28° | |
| PERFORTIMANCESS | L Hauteur max. du pivot du godet | mm (in) | 3080 (121.3) |
| M Hauteur sous godet à hauteur max. | mm (in) | 2410 (94.9) | |
| N Angle de déversement | - | 45° | |
| O Portée à hauteur max. | mm (in) | 510 (20.1) | |
| P Angle de recul au sol | - | 27° | |
| Q Largeur du godet | mm (in) | 1894 (74.6) | |
| Capacité du godet (nominale) | m³ (ft³) | 0,37 (13.1) | |
| Réserveur de carburant | € (USgal) | 83 (22) | |
| Réserveur hydraulique | € (USgal) | 57 (15) | |
EQUIPMENT STANDARD
Accélérateur à main
Système de refroidissement direct
Filtre a air a deux éléments
MCV 3-SPOOL
Levier
Chaine d'entrainment "bouce"
Canopy (ROPS/FOPS)
Rétroviseur
Protection contre le vandalisme
Pare-étincelles silencieux
Barre et ceinture de sécurité
EQUIPMENT EN OPTION
Pré-filtre
Système correcteur de niveau
Commutateur principal
Alarmede marche arriere
Cabine (ROPS/FOPS)
Climatisation & chauffage
Dégivreur
Garde-boue
Rétroviseurs latéraux
Clnotants
Contacteur au pied
L'équipment standard et optionnel peut varier. Consultez votre distributeur Hyundai pour de plus amples informations. L'engin illustré peut varier suivant les normes internationales. Toutes les mesures américaines arrondies aux décimales les plus proches. Les specifications peuvent faire l'objet de modifications sans préavis.
