R160LC-7A - Excavatrice HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Excavatrice sur chenilles
Marque	HYUNDAI
Modèle	R160LC-7A
Moteur	Mitsubishi D04FD-TAA, diesel 4 cylindres turbocompressé
Puissance nette	87 CV (116 HP) à 2000 tr/min
Cylindrée	4249 cm³
Réservoir de carburant	260 L
Réservoir hydraulique	160 L
Système hydraulique	Pompe à piston à cylindrée variable, débit max 2x160 L/min
Pression maximale (circuits de travail)	32,4 MPa
Capacité du godet standard	0,70 m³ (SAE)
Force d'excavation du godet	108,6 kN (SAE)
Poids en ordre de marche	17150 kg (patins 500 mm)

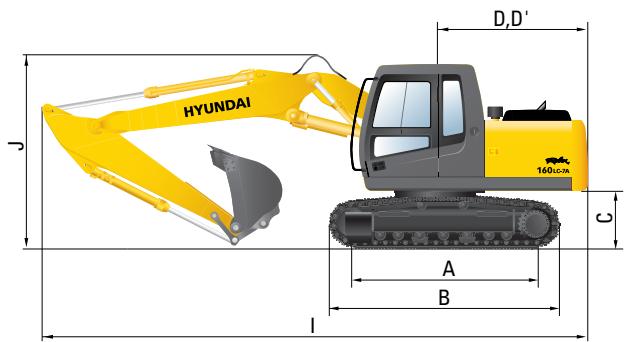

Longueur hors tout	8620 mm (flèche 5,1 m, balancier 2,2 m)
Largeur hors tout	2490 mm (patins 500 mm)
Hauteur de cabine	2915 mm
Garde au sol	460 mm
Vitesse de translation (haute/basse)	5,6 / 3,7 km/h
Vitesse de rotation	11,3 tr/min
Climatisation	Oui, 5000 kcal/h
Sécurité	Frein de rotation automatique, système anti-redémarrage, sortie de secours
Entretien	Accès facile aux composants, filtre à air centralisé, pompe de remplissage carburant

FOIRE AUX QUESTIONS - R160LC-7A HYUNDAI

Comment démarrer le moteur par temps froid ?

Utilisez le système de préchauffage automatique du moteur. Une fois le moteur démarré, si la température du liquide de refroidissement est basse, le contrôleur augmente automatiquement le régime pour réchauffer le moteur.

Quelle est la capacité de levage maximale de l'excavatrice ?

La capacité de levage dépend de la configuration (flèche, balancier, patins) et de la position. Consultez les tableaux de capacités de levage dans la notice. En général, la capacité ne dépasse pas 75% de la charge de basculement ou 87% de la capacité hydraulique.

Comment entretenir le filtre à air ?

Le filtre à air est centralisé dans un compartiment facile d'accès. Vérifiez régulièrement l'indicateur d'obstruction et remplacez le filtre selon le calendrier d'entretien de la machine.

Que faire en cas de surchauffe du moteur ?

Le système de prévention de surchauffe automatique réduit le régime du moteur si la température du liquide de refroidissement est trop élevée. Arrêtez la machine, laissez refroidir et vérifiez le niveau de liquide de refroidissement.

Comment régler le siège de l'opérateur ?

Le siège est entièrement réglable avec suspension et ceinture de sécurité. Utilisez les commandes de réglage pour ajuster la hauteur, l'inclinaison et la position avant/arrière pour un confort optimal.

Qu'est-ce que le système CAPO ?

Le système CAPO (Computer Aided Power Optimization) optimise la puissance du moteur et de la pompe. Il propose 2 modes de puissance (H, S), 3 modes de travail (général, dur, marteau) et 2 modes utilisateur. Il contrôle aussi la décélération automatique et l'augmentation de puissance.

Comment utiliser le bouton de décélération ?

Appuyez sur le bouton-poussoir de décélération pour réduire le régime moteur à 850 tr/min. Appuyez à nouveau pour revenir au régime précédent. Cela permet d'économiser du carburant et de réduire le bruit.

Comment afficher les codes d'erreur ?

Le système d'auto-diagnostic affiche les codes d'erreur sur l'écran LCD du panneau combiné. Il peut identifier 48 types d'erreurs. Utilisez les codes pour diagnostiquer les problèmes électriques ou hydrauliques.

Quels sont les modes de travail disponibles ?

Les modes de travail sont : Mode H (puissance élevée), Mode S (puissance standard), et trois modes de travail : travaux durs, travaux généraux, et marteau. Le mode utilisateur permet de mémoriser les préférences.

Comment assurer la sécurité lors des opérations de levage ?

Utilisez toujours le crochet de levage situé à l'arrière du godet. Respectez les capacités de levage indiquées dans les tableaux. Activez le frein de rotation et verrouillez les commandes lorsque vous quittez le siège.

MODE D'EMPLOI R160LC-7A HYUNDAI

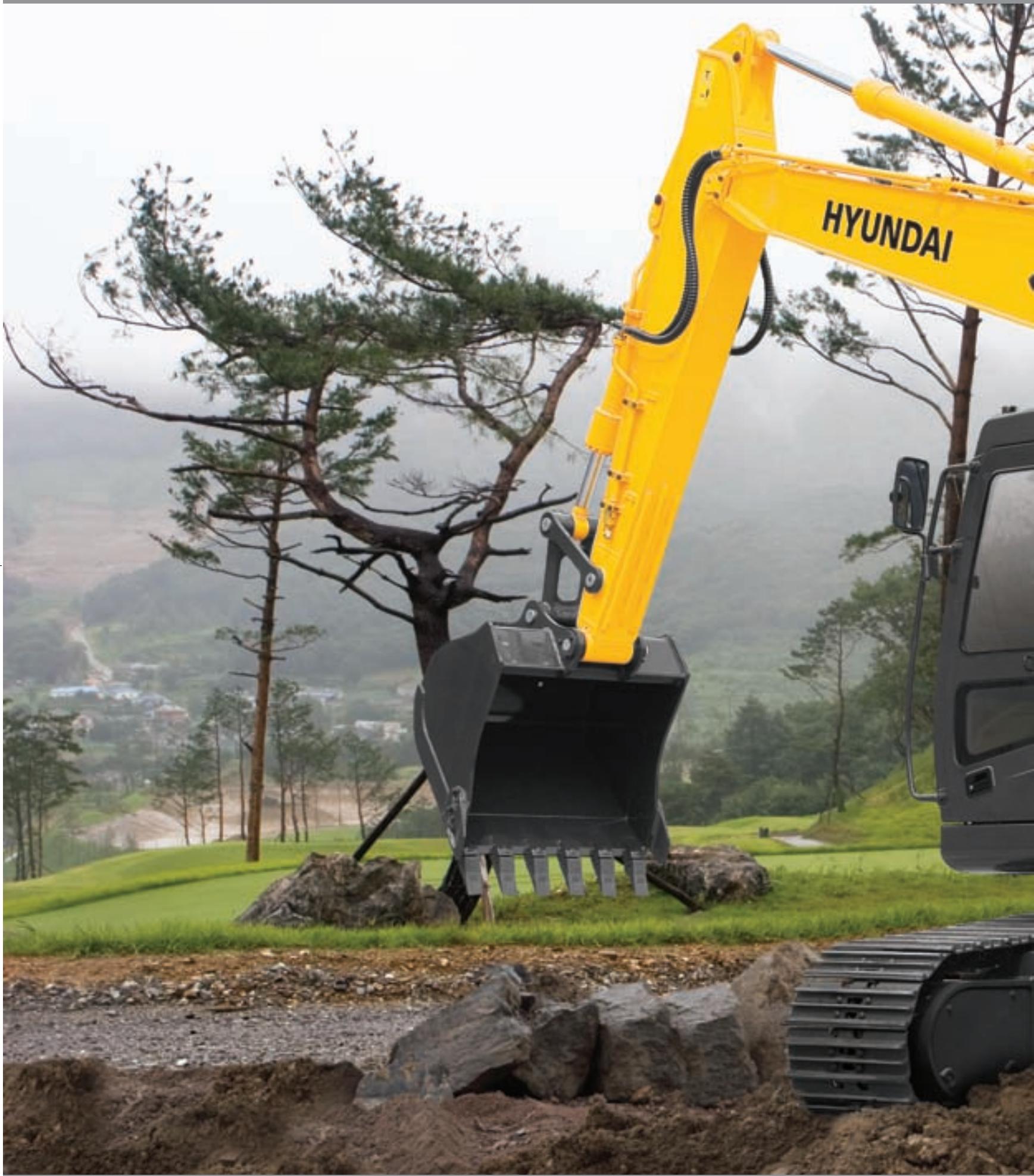

EXCAVATRICE CHENILLEE Moteur Tier III appliqué

Conçu pour une puissance, des performances et une fiabilité maximales.

Un nouveau chapitre vient de s'ouvrir dans les équipements de construction. Pour que le rêve devienne réalité.

Relax 160LC-7A 160LCD-7A

Visibilité

Une visibilité encore plus étendue, pour une utilisation plus sûre et plus efficace.

Excellente ventilation

La ventilation a été améliorée par l'ajout d'un plus grand système d'alimentation d'air frais et d'un débit d'air supplémentaire dans la cabine. Le pare-brise et les vitres latérales coulissantes améliorent la ventilation. Un grand toit ouvrant offre une visibilité vers le haut et une ventilation supplémentaire.

Environnement de travail confortable

Les leviers de commande et le siège sont réglables pour offrir un confort maximal à l'opérateur. Le siège est entièrement réglable pour une position de travail optimale, réduisant la fatigue de l'opérateur. Les consoles coulissent vers l'avant et s'arrêtent pour une DMAE pleine accessibilité. Les commandes à pression proportionnelle réduisent les efforts inutiles tout en assurant un travail précis. Les grandes vitres offrent une excellente visibilité dans toutes les directions.

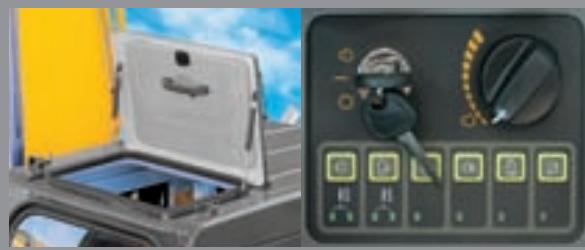

Conception très silencieuse

. La série 7A Robex a été conçue pour minimiser le niveau sonore.. Les ingénieurs de Hyundai ont consenti d'importants efforts pour réduire au maximum les niveaux de bruit intérieur et extérieur. Le niveau sonore dans la cabine a encore été réduit en améliorant les joints de porte de la cabine et du compartiment moteur.. Un compartiment moteur utilisant un isolant phonique particulièrement efficace, réduit également les bruits.

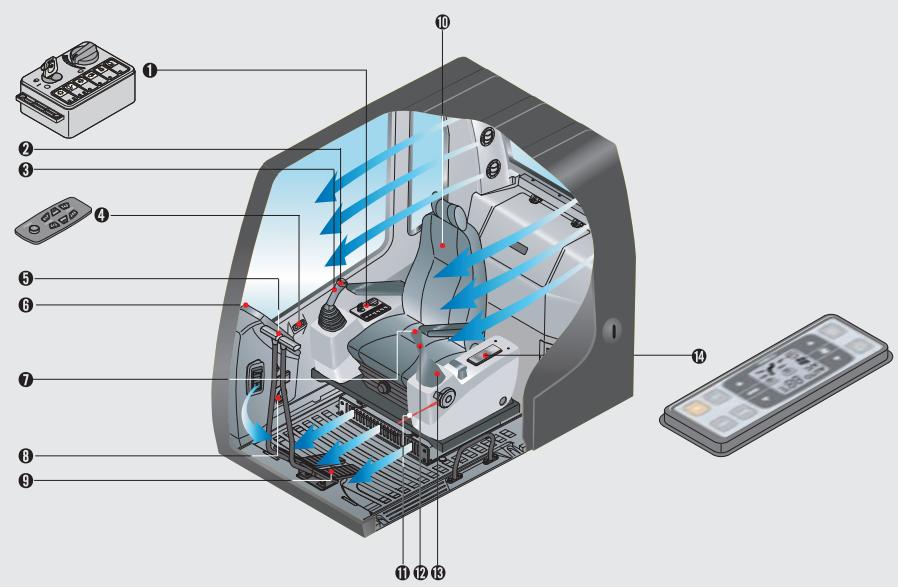

1 Cabine spacieuse et confortable 2 Toit ouvrant en acier 3 Contacteur d'allumage et contact de régime moteur de type molette

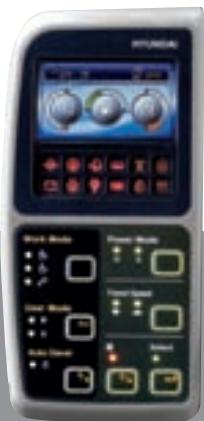

Affichage intelligent amélioré

Le tableau de bord est installé à l'avant de la console droite. Il est facile de vérifier tous les systèmes critiques grâce à la lecture aisée des indicateurs.

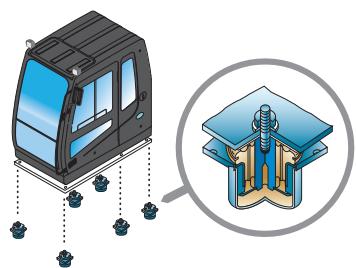

Réduction des chocs et des vibrations grâce au système de fixation de la cabine

L'utilisation d'un système d'amortissement visqueux sur les supports de la cabine offre un meilleur confort à l'opérateur. L'efficacité du travail de l'opérateur augmente au fur et à mesure que les chocs et le niveau sonore à l'intérieur de la cabine diminuent.

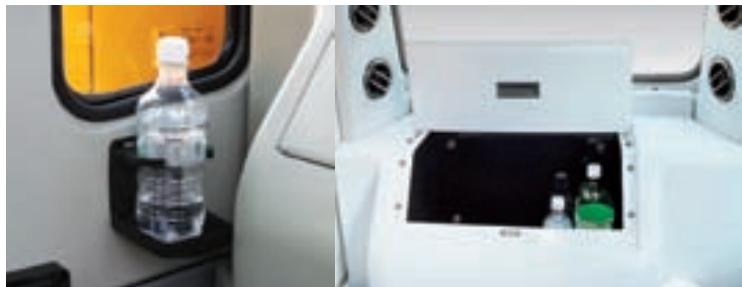

Compartiment de rangement et porte-gobelet

Un compartiment de rangement supplémentaire et un porte-gobelet sont installés derrière le siège de l'opérateur. Vous pouvez y conserver vos aliments et vos boissons au chaud ou au frais.

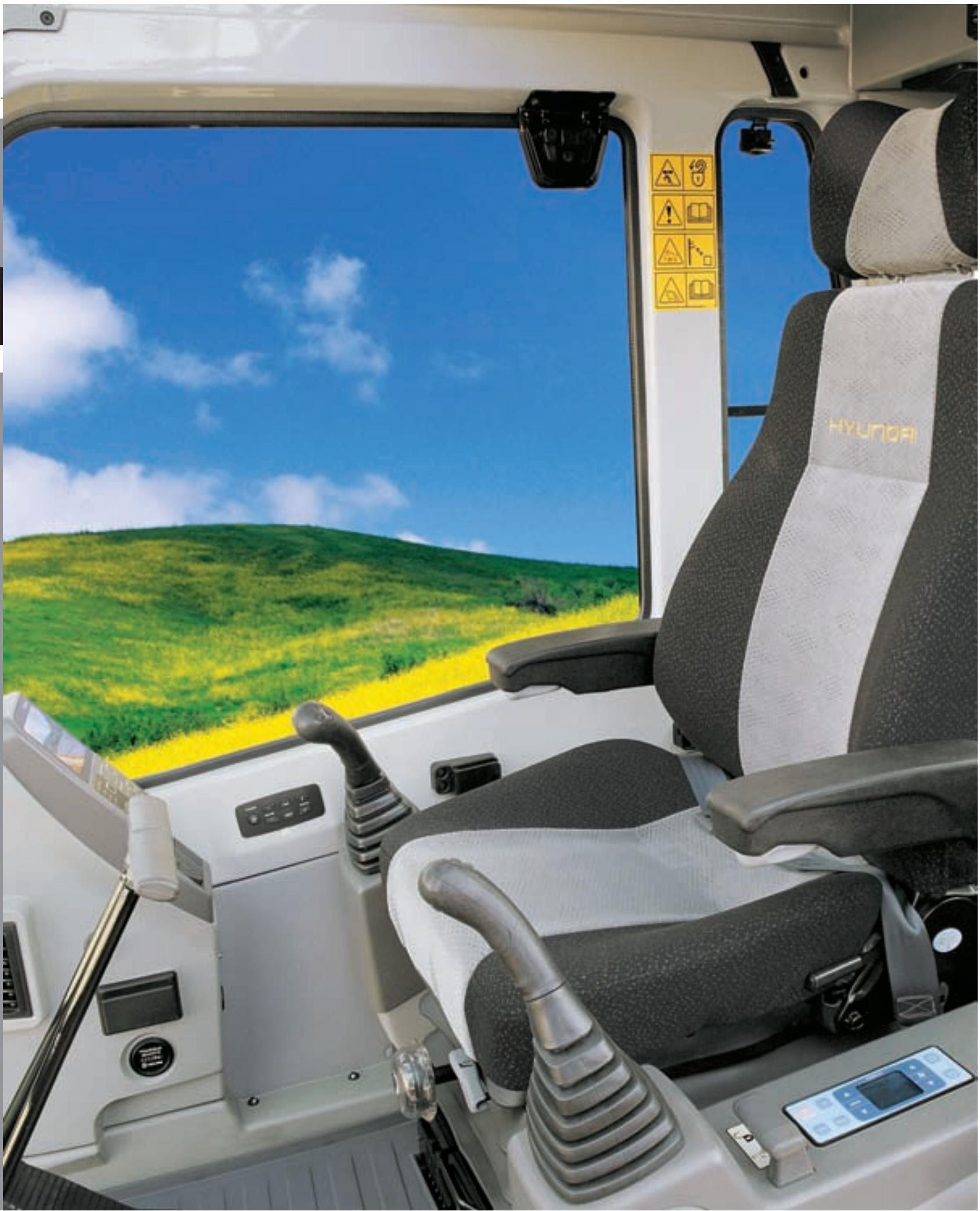

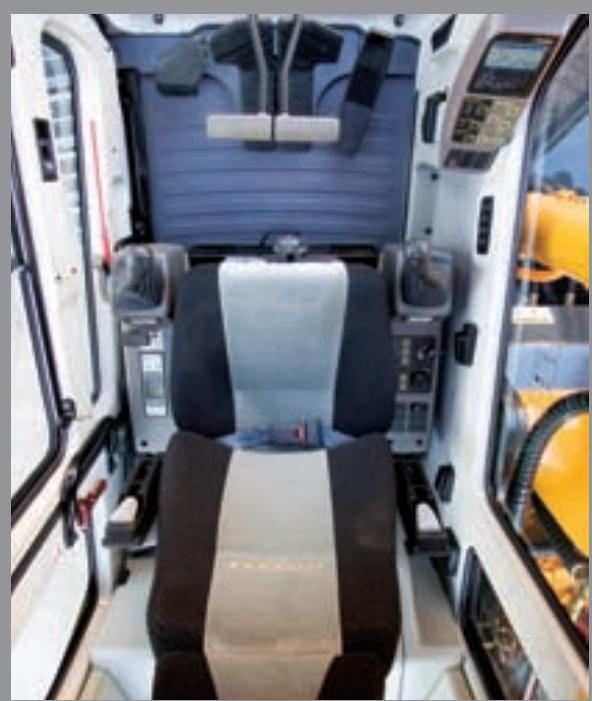

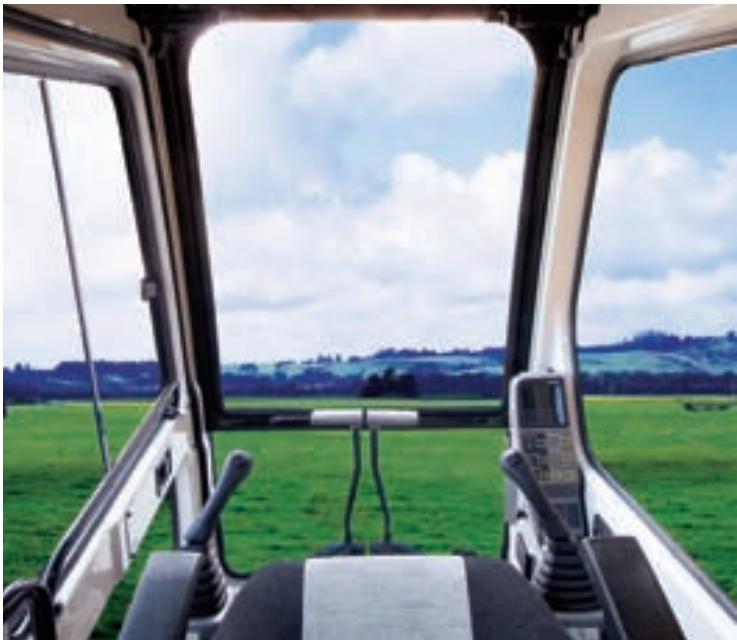

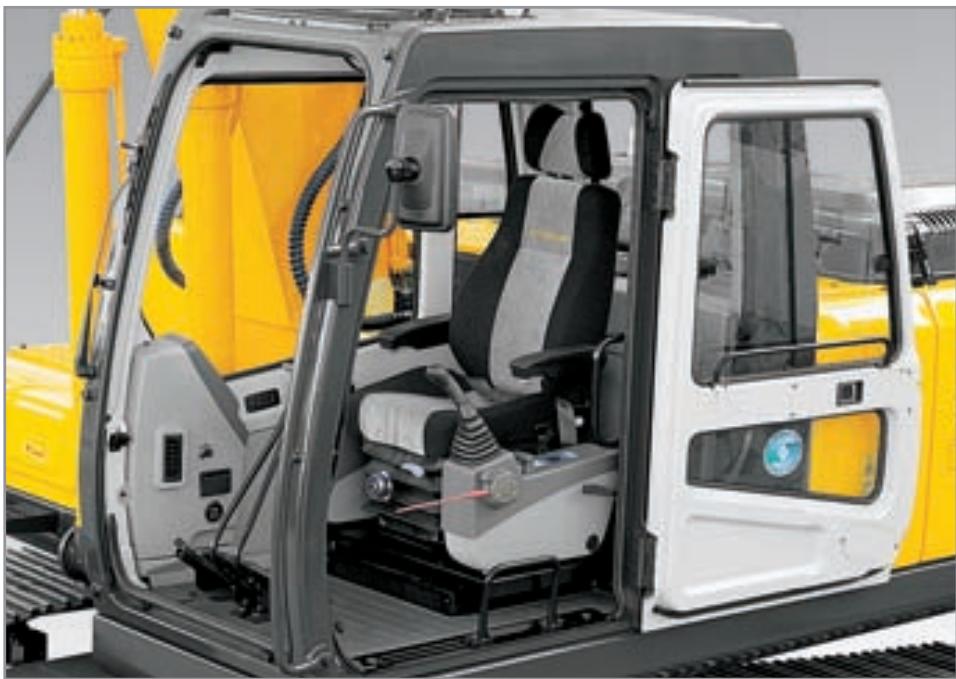

Grande cabine avec une excellente visibilité

La cabine est spacieuse et de conception ergonomique, avec un faible niveau sonore et une bonne visibilité. Le pare-brise panoramique et les grandes vitres avant et latérales offrent une excellente visibilité dans toutes les directions.

Cabine spacieuse et confortable

Tous les leviers de commande ont été conçus et installés selon les études ergonomiques les plus récentes. Pour une plus grande solidité de la cabine, on a également ajouté des renforts.

Pédales de translation souples et repose-pieds

Protection maximale

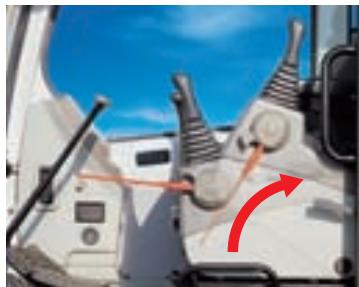

Manettes très sensibles et accès aisé

Les nouvelles manettes permettant une commande précise ont été équipées de 4 interrupteurs.

• Augmentation de puissance Bouton-poussoir de décélération Option (2) · Klaxon
• Option (3)

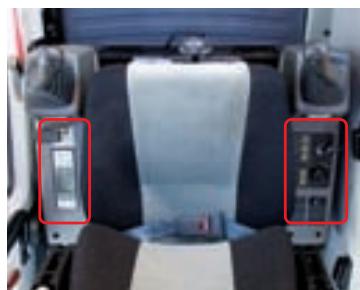

Tableaux de commande d'accès facile

Les interrupteurs et autres commandes essentielles se trouvent à proximité de l'opérateur. Cela permet de réduire les mouvements de l'opérateur, améliorant ainsi les commandes tout en réduisant la fatigue de l'opérateur.

Sortie de secours par la vitre arrière

La vitre arrière est conçue pour que l'opérateur puisse sortir de l'engin en toute sécurité en cas d'urgence.

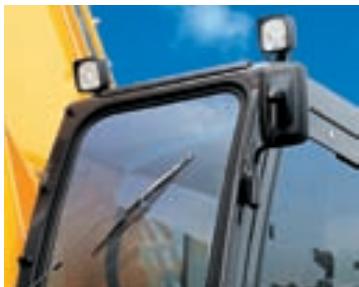

Essuie-glace relevable et Projecteurs sur la cabine

L'essuie-glace relevable a été perfectionné pour une meilleure visibilité à l'avant. Les projecteurs situés sur la cabine augmentent la sécurité en éclairant largement les alentours de l'engin en cas de travail de nuit. (en option)

Les conditions de travail dans un environnement agréable

1 Panneau de commande centralisé 2 Klaxon • Option 4 Télécommande radio 5 Levier de déplacement Groupe 7 Bouton de décélération Compteur horaire 9 Pédale de déplacement 10 Siège à suspension entièrement régable 1 Levier de sécurité 12 Bouton augmentation de puissance 13 Manette de commande 14 Climatisation et contrôle de chauffage

Prévention de surchauffe du moteur automatique

Si la température du liquide de refroidissement du moteur est trop élevée, le dispositif de commande CPU diminue le régime du moteur pour refroidir le moteur.

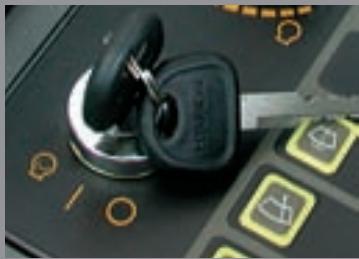

Système anti-redémarrage

Le nouveau système protège le démarreur contre un redémarrage lorsque le moteur tourne, même si l'opérateur actionne accidentellement la clé de contact.

Système de commande d'augmentation de puissance

Lorsque le système d'augmentation de puissance est activé, la puissance d'attaque augmente d'environ 10%. Cela est particulièrement utile lorsqu'une puissance supplémentaire est temporairement nécessaire, par exemple lors de l'excavation de terre dure et de roches.

Système de réchauffage automatique

Une fois le moteur démarré, si la température du liquide de refroidissement du moteur est faible, le contrôleur de l'UC augmente automatiquement la vitesse du moteur et le débit de la pompe pour réchauffer le moteur plus efficacement.

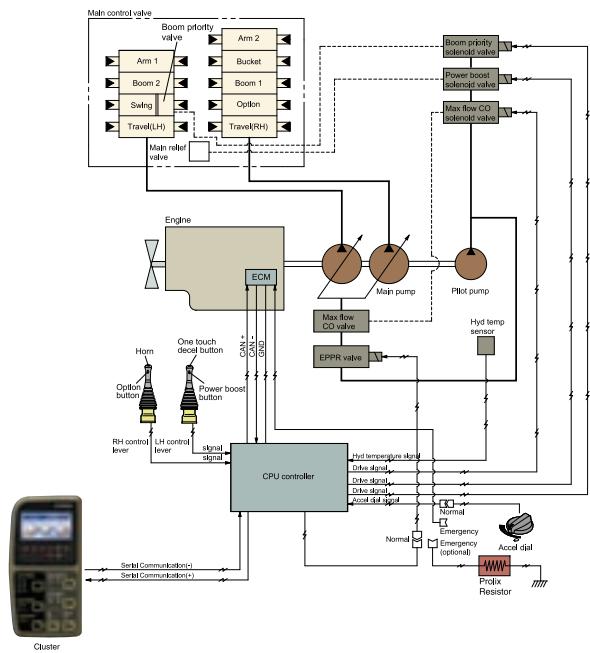

Système hydraulique perfectionné

SYSTEME CAPO AVANCE

Le système CAPO (Computer Aided Power Optimization : optimisation de puissance assistée par ordinateur) avancé maintient la puissance du moteur et de la pompe à un niveau optimal. Les sélections de modes sont conçues pour diverses charges de travail et pour assurent de bonnes prestations tout en réduisant la consommation de carburant. Les caractéristiques telles que la décélération automatique et l'augmentation de puissance sont comprises dans le système. Le système contrôle le régime du moteur, la température du liquide de refroidissement et la température de l'huile hydraulique. Le système comprend des possibilités d'autodiagnostic, qui affichent des codes d'erreur sur le panneau combiné.

NOUVEAU SYSTEME DE COMMANDE DE MODE

Mode puissance

Mode H: puissance élevée

Mode S: puissance standard

Mode de travail

: Travaux durs

Travaux généraux

: Marteau

3 Mode utilisateur

Mode M: Puissance maximale

Mode U: Mémorisation des préférences de puissance

de l'utilisateur

Système de déclaration automatique

Lorsque les commandes ne sont pas sollicitées pendant plus de 4 secondes, le dispositif de contrôle CPU envoie l'ordre à l'actionneur d'accélérateur de

réduire le régime du moteur à 1000 t/min. Cela diminue la consommation de carburant et réduit les niveaux sonores dans la cabine.

Système de coupure de débit maximal

Pour des commandes précises et des travaux de finition, le système de coupure de débit max. réduit le débit de la pompe, permettant ainsi de travailler en douceur.

Système d'auto-diagnostic

Le dispositif de contrôle CPU diagnostique les problèmes dans le système CAPO provoqués par un dysfonctionnement hydraulique et électrique et les affiche à l'Écran LCD du panneau combiné sous la forme de codes d'erreur. Ce dispositif de contrôle peut identifier 48 types distincts d'erreurs. Les informations de cet appareil, telles que le régime moteur, la pression de la pompe principale, la tension de la batterie, la température hydraulique et le statut de tous les commutateurs électriques fournissent à l'opérateur l'état exact de cette machine. Cet instrument permet de d'accélérer le diagnostic en cas de panne de la machine.

Système de bouton-poussoir de décélération

Lorsque vous appuyez sur le bouton-poussoir de décélération, le dispositif de contrôle CPU contrôle l'actionneur d'accélération pour réduire le régime du moteur à 850 t/min. Et lorsque vous appuyez à nouveau sur le bouton-poussoir de décélération, le moteur revient au régime précédent.

Système de commande de début de la pompe

En position neutre : Le débit de la pompe est réduit au minimum pour éliminer les pertes de puissance. En cours d'utilisation : Le débit maximum de la pompe est fourni à l'actionneur pour augmenter la vitesse. En cas de mouvement du levier de commande, le débit de la pompe est réglé automatiquement et la vitesse de l'actionneur peut être commandée proportionnellement.

Système de maintien du balancier et de la flèche

Les soupapes de retenue de la vanne de commande principale empêchent le balancier et la flèche de descendre lorsqu'ils restent un long moment en position neutre.

Système de régénération de début du balancier

La soupape de régénération de débit du balancier assure un fonctionnement du balancier tout en douceur, sans cavitations.

Amortisseur hydraulique dans la pédale de translation

Amélioration des sensations et de la maîtrise de translation à l'aide de dispositif de réduction des chocs.

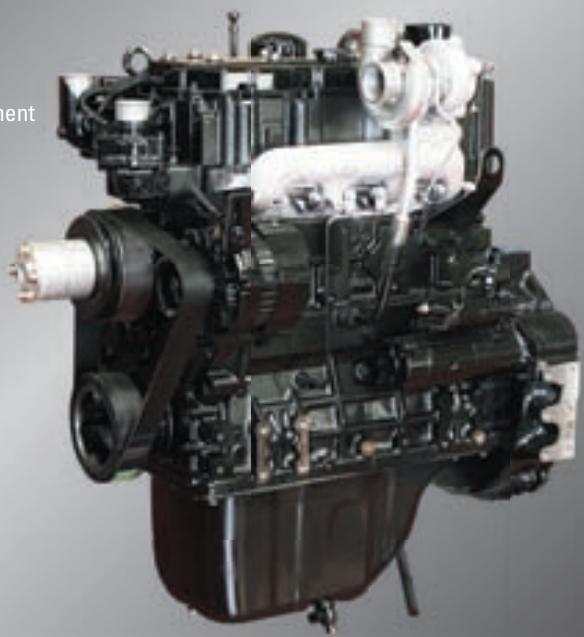

Moteur mitsubishi d04fd-taa

Le moteur quatre cylindres à turbocompresseur et refroidissement de l'air est conçu pour assurer puissance, fiabilité et économie. Ce moteur est conforme aux normes d'émission EPA Tier III et EU Stage IIIA.

Une fiabilité à toute épreuve

Si vous avez un travail dur à faire, il vous faut la puissance, la précision et la flexibilité des moteurs Mitsubishi D04FD-TAA. Ils se distinguent par des améliorations importantes qui rendent chaque pièce de l'équipement plus efficace, plus intelligent, plus silencieuse et plus résistante.

Le système de carburant à gare commune haute pression permet au moteur de réaliser des performances avec une torsion plus haute et une meilleure réaction du moteur à chaque rotation, sans compromettre les économies en carburant.

Le moteur Mitsubishi D04FD-TAA a été conçu sur la base des moteurs de la série Mitsubishi SK qui a été couronnée de succès à maintes reprises.

Ces moteurs combinent des commandes électroniques complètes à des performances d'une grande fiabilité, comme vous l'attendriez d'une des plus réussies et durables conceptions de moteur.

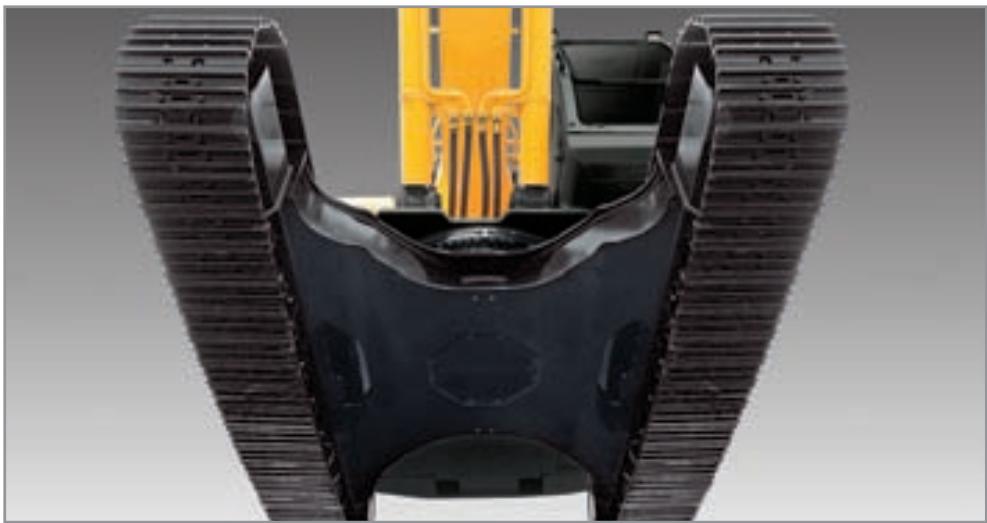

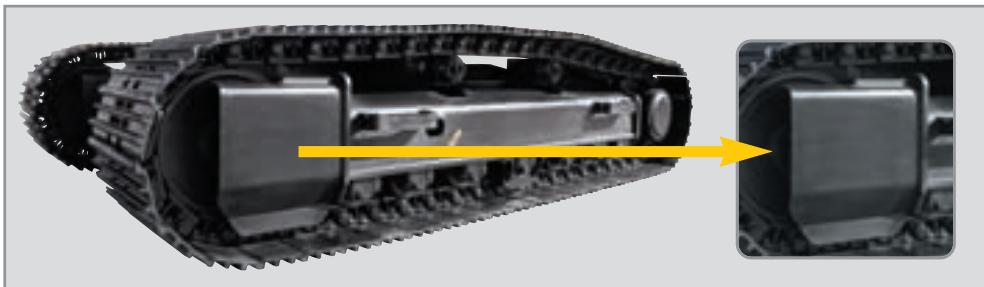

Chassis inférieur stable et solide

Le châssis renforcé de forme tubulaire est entièrement soudé avec des pièces en acier caractérisées par une grande solidité et une faible tension. Il garantit la sécurité et la résistance face à l'impact extérieur lors de la conduite sur sol rugueux et lors de travaux sur sites humides. L'utilisation de galets supérieurs et inférieurs et de protections de chenille hautement durables assure un transfert adéquat de la machine sur tous les terrains. Le long châssis inférieur comprend des composants style excavatrice pour travaux lourds. Un châssis central en X est intégralement soudé pour une solidité et une durabilité maximales.

Guides de chenilles et ajusteurs

Les robustes guides de chenilles maintiennent les patins de chenilles en place. Le réglage des chenilles se fait aisément grâce aux ajusteurs à cylindre graisseur et aux ressorts amortisseurs. (Guide chenille complète: option)

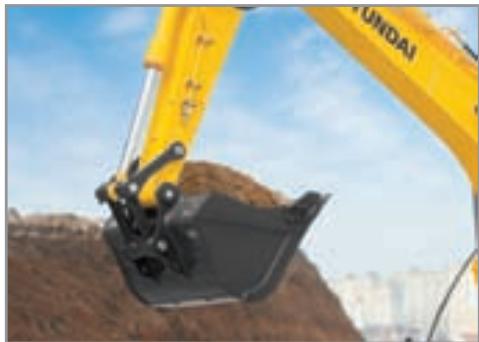

Godet articulation de godet renforcés

Pour éviter toute usure excessive des chevilles et douilles, des joints scellés ont été utilisés. La liaison du godet comprend des caractéristiques haute durabilité et anti-usure. Plaques de renfort supplémentaires souduées sur la section du bord de coupe. Acier plus écais et plaque latérale supplémentaires mis en place pour consolider le godet.

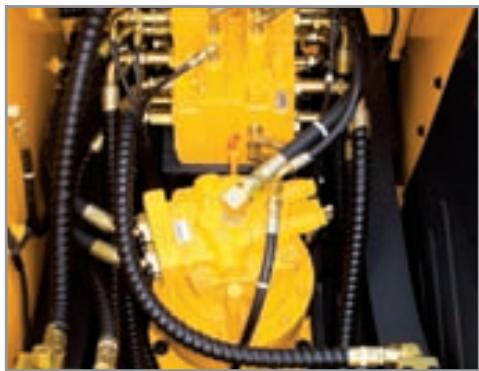

Commande de pivotement puissant et plus précise

Des caractéristiques améliorées d'amortissement des chocs font de l'arrêt une action précise et sans à-coup.

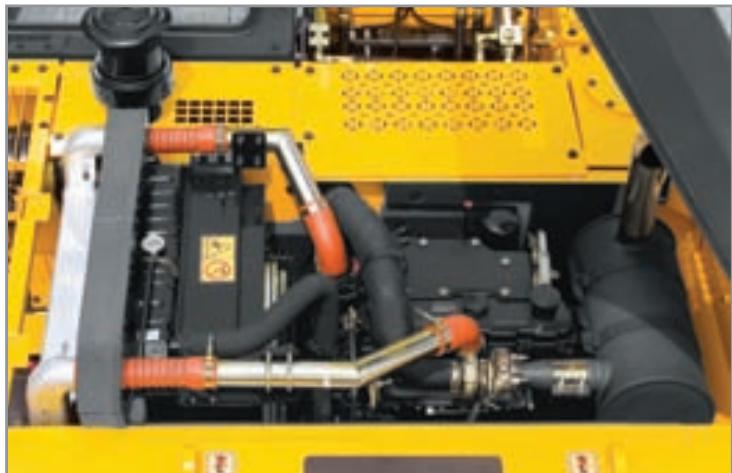

Capot latéral à ouverture gauche et droite

L'accès facile aux composants vitaux offre une vue parfaitement dégagée des composants, ce qui facilite l'entretien et les réparations.

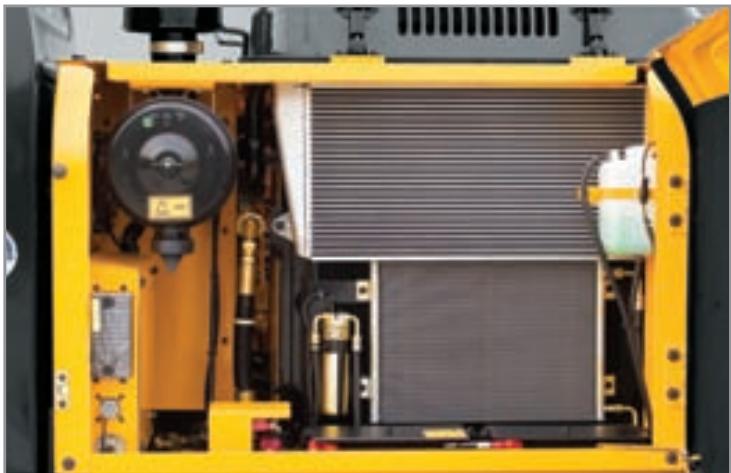

Composants moteur facies à entretenir

Un système de refroidissement et de préchauffage sont prévus pour une utilisation optimale et immédiate, et garantir de la sorte une plus longue durée de vie pour le moteur et les composants hydrauliques. L'entretien du moteur et du circuit hydraulique est considérablement simplifié grâce à l'accessibilité totale.

Boîtier de commande électrique et filtré à air facile à replacer centralisés

Le boîtier de commande électrique et le filtre à air sont centralisés dans un seul et même compartiment pour faciliter l'entretien.

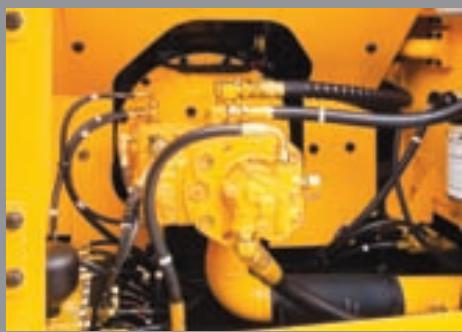

Pompe hydraulique très efficace

La capacité de sortie de la pompe a été augmentée.

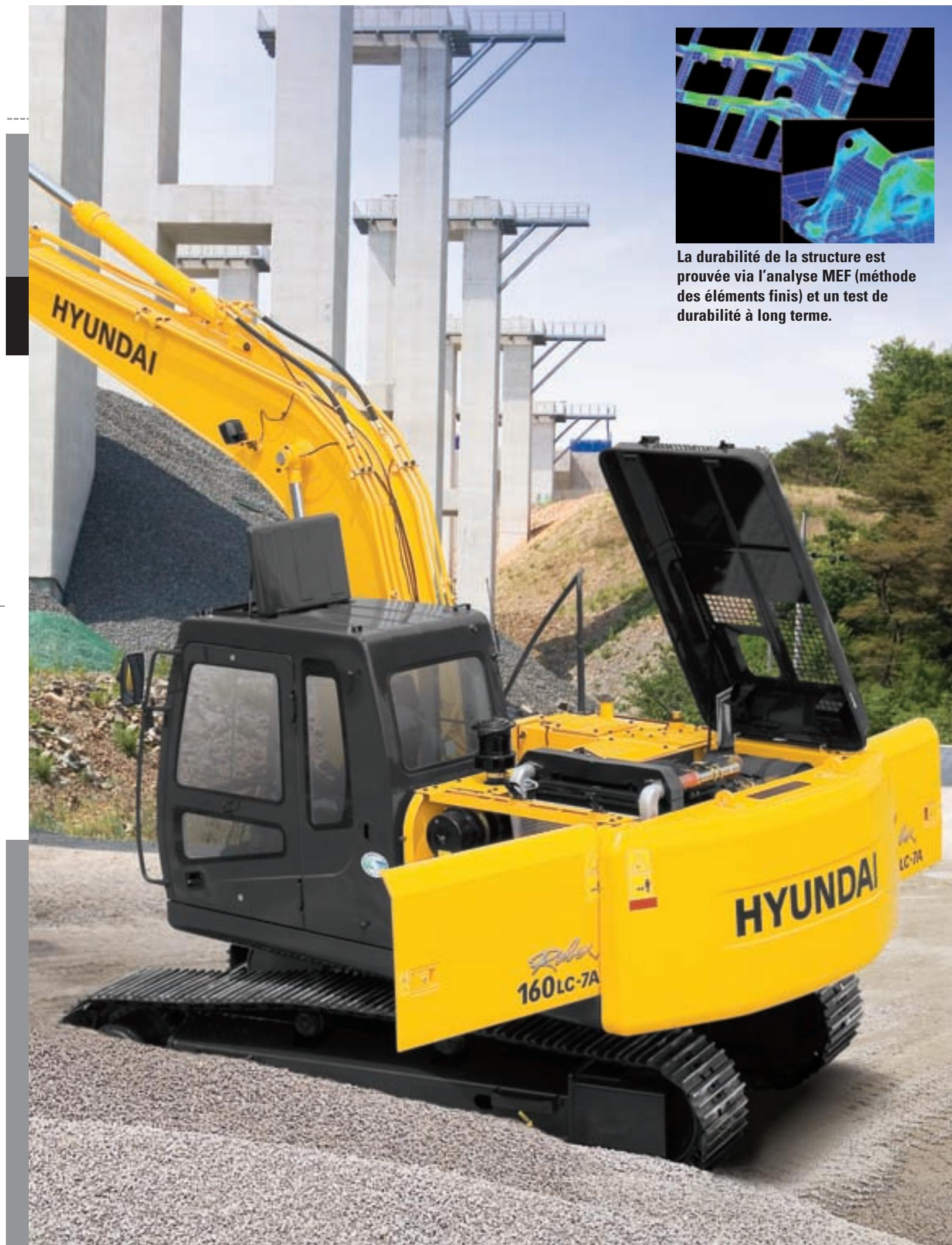

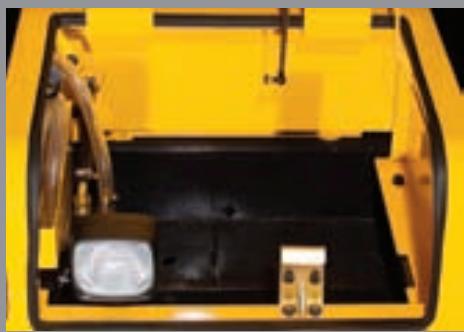

Grand coffre à outils constitue un espace de rangement supplémentaire

Moteur

Modèle			Mitsubishi D04FD-TAA
Type			Moteur diesel à 4 temps, 4 cylindres en ligne, injection directe, avec turbocompresseur et refroidi par air, faibles émissions
Puisance nominale au volant	SAE	J1995 (brute)	94 CV (126 HP) / à 2000 tspm
		J1349 (nette)	87 CV (116 HP) / à 2000 tspm
	DIN	6271/1 (brute)	94 CV (128 PS) / à 2000 tspm
		6271/1 (nette)	87 CV (118 PS) / à 2000 tspm
Couple max.			477 Nm (345 lbf.ft) à 1800 tspm
Alésage x course			102 x 130 mm (4.5" x 5.3")
Cylindrée			4249 cc (259.3 in³)
Batteries			2 x 12 V x 100 AH
Démarreur			24 V - 5,0 kw
Alternateur			24 V - 50 Amp

Système hydraulique

Pompe principale
Type	Deux pompes à piston à cylindrée variable
Débit max.	2x160 €/min
Sous-pompe pour le circuit de contrôle	Pompe à engrenages
Système de pompè à capteur transversal et économisant le carburant
Moteurs hydrauliques
Translation	Moteur à piston axial à deux vitesses avec soupape de frein et frein de stationnement
Rotation	Moteur à piston axial avec frein automatique
Réglage de la soupape de décharge
Circuits de travail	32,4 MPa (4690 psi)
Translation	32,4 MPa (4690 psi)
Augmentation de puissance (fliche, balancier, goDET)	35,3 MPa (5120 psi)
Circuit de rotation	23,5 MPa (3410 psi)
Circuit de commande	3,4 MPa (500 psi)
Soupape de service	Installé
Vérins hydrauliques
N° de vérins alésage x tige x course	Flèche : 2-115 x 80 x 1090 mm
	Balancier : 1-120 x 85 x 1340 mm
	Godet : 1-115 x 80 x 950 mm
	Lame : 2-110 x 75 x 320 mm
	2 parties 1re : 2-115 x 80 x 960 mm
	2e : 1-160 x 95 x 650 mm

Entraînements et freins

Controle

Méthode de direction	Entièrement hydrostatique
Moteur de translation	Moteur à piston axial, module sabot
Système de démultiplication	Démultiplicitateur planétaire
Traction max. barre de tirage	157 kN (34,600 lbf)
Vitesse de translation max. (diopevres) / (basse)	5,6 km/h / 3,7 km/h
Aptitude en cote	30° (58 %)
Frein de stationnement	Humide, multi-disque

Des manettes opèrent par pression pilote et des pédales avec levier détachable garantissant un fonctionnement ainsi et sans fatigue.

Controle pilote	Deux manettes avec un levier de sécurité (Gauche): rotation et balancier, (droite): flèche et godet (ISO)
Translation et direction	Deux leviers avec pédales
Etranglement du moteur	Electrique, molette d'accéléateur
Feux	Deux feuels installés sur la flèche, un sous la batterie

Système de pivotement

Mateur de pivotement	Mateur à piston axial
Démultiplication de la rotation	Démultiplicitateur planétaire
Graissage du roulement de rotation	Bain de graisse
Frein de rotation	Humide, multi-disque
Vitesse de rotation	11,3 tpm

Contenances du liquide de refroidissement et des lubrifiants

Train de roulement

(remplissage)	litre	Gallon américain	Gallon brannique
Réservoir de carburant	260	68.7	57.2
Liquide de refroidissement du moteur	28	7.4	6.2
Huile moteur	18,5	4.9	4.1
Dispositif de rotation	5	1.3	1.1
Réduction finale (chaque coté)	3	0.8	0.7
Circuit hydraulique	240	63.4	52.8
Réservoir hydraulique	160	42.3	35.2

Le chassis central en X est intégralement soudé avec un chassis de chenille à section en caisson renforcée. Le chassis comprend des galets lubriés, des ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaîne de chenille avec patins à double ou triple nervure.

Poids en ordre de marche (approximatif)

Chassis central	Chassis central en X
Chaines	Type caisson pentagonal
Nombre de patins de chaque côté	49
Nombre de galets supérieur de chaque côté	2
Nombre de galets inférieurs de chaque côté	7
Nombre de guides de chenille de chaque côté	1

Le poids en ordre de marche, incluant flèche mono de 5100 mm, balancier de 2600 mm, godet rétro-arrière de 0,70 m³ à refus, lubrifiant, liquide de refroidissement, réservoir de carburant plein, réservoir hydraulique plein et l'équipement standard.

Poids du composant principal
Structure supérieure	4530 kg (9,900 lb)
Contrepoids	2950 kg (6,500 lb)
Flèche mono 5,1 m (avec vérin de balancier)	1250 kg (2,760 lb)
Flèche hydraulique régliable (avec vérin de balancier)	1780 kg (3,920 lb)

Poids en ordre de marche

Patins (triple nerve) mm (in)		Poids en ordre de marche kg (lb)	Pression au sol MPa (psi)
500 (20")	R160LC-7A	17150 (37,810)	0,049 (7.11)
	R160LCD-7A	18150 (40,010)	0,052 (7.54)
※ 600 (24")	R160LC-7A	17400 (38,360)	0,041 (5.97)
	R160LCD-7A	18400 (40,570)	0,044 (6.40)
700 (28")	R160LC-7A	17650 (38,910)	0,036 (5.26)
	R160LCD-7A	18650 (41,120)	0,038 (5.55)

Godets

Profil SAE ³ (³) 0,39 (0.51)

0,50 (0.65)

0,64 (0.84)

※0,70(0.92)

0,89 (1.16)

0,69 (0.90)

Capacité m3(yd3)		Largeur mm (in)		Poidskg (lb)	Recommendation mm(ft.in)
					Flèche	※ 5,1 m (16' 9")Flèche mono			5,1 m (16' 9")Flèche hydraulique régiable
Profil SAE	Profil CECE	Sans couteauxlatéraux	Avec couteauxlatéraux		Bras	2,2 m(7' 3")	※ 2,6 m(8' 6")	3,1 m(10' 2")	2,2 m(7' 3")	2,6 m(8' 6")
0,39 (0.51)	0,34 (0.44)	620 (24.4)	740 (29.1)	410 (900)	●		●	●	●	●
0,50 (0.65)	0,44 (0.58)	760 (29.9)	880 (34.6)	470 (1,040)	●		●	●	●	●
0,64 (0.84)	0,55 (0.72)	920 (36.2)	1040 (40.9)	510 (1,120)	●		●	■	●	■
※ 0,70 (0.92)	0,60 (0.78)	990 (39.0)	1110 (43.7)	540 (1,190)	●		■	▲	■	▲
0,89 (1.16)	0,77 (1.01)	1220 (48.0)	1340 (52.8)	610 (1,340)	■		▲	-	▲	-
■ 0,69 (0.90)	0,62 (0.81)	990 (39.0)	-	700 (1,540)	●		■	▲	■	▲

* : Godet pelle rétrocaveuse standard : Travaux lourds

• : D'application pour des matériaux d'une densité 2000 kg / m³ ou moins

: D'application pour des matériaux d'une densité 1600 kg / m³ ou moins

D'application pour des matériaux d'une densité 1100 kg / m³ ou moins

Accessoire de pelle rétrocaveuse

La flèche et le balancier sont à section en caisson, entièrement soudés et à faible tension. Une flèche mono de 5,1 m, une flèche hydraulique régable de 5,1 m et des balanciers de 2,20 m; 2,60 m et 3,10 m sont disponibles. Les godets sont en acier à faible tension et entièrement soudés.

2,20 m (7' 3")

※2,60m8'6")

3,10m(10'2")

Force d'excavation

Bras	Longueur	m (ft·in)	2,20 (7'3")	※ 2,60 (8' 6")	3,10 (10' 2")	Remarque
	Poids	kg (lb)	750 (1,650)	810 (1,790)	890 (1,960)
Force d'excavation du godet	SAE	kN	108,6 [118.4]	108,6 [118.4]	108,6 [118.4]	[ ]: Augmentation de puissance
		kgf	11070 [12,080]	11070 [12,080]	11070 [12,080]
		lbf	24410 [26,630]	24410[26,630]	24410 [26,630]
	ISO	kN	124,5 [135.9]	124,5 [135.9]	124,5 [135.9]
		kgf	12700 [13,850]	12700 [13,850]	12700 [13,850]
		lbf	28000 [30,550]	28000 [30,550]	28000 [30,550]
Force d'excavation du bras	SAE	kN	85,2 [93.0]	75,0 [81.8]	67,4 [73.5]
		kgf	8690 [9,480]	7650 [8,350]	6870 [7,490]
		lbf	19160 [20,900]	16870 [18,400]	15150 [16,530]
	ISO	kN	89,0 [97.1]	77,6 [84.6]	69,4 [75.7]
		kgf	9080 [9,910]	7910 [8,630]	7080 [7,720]
		lbf	20020 [21,840]	17440 [19,030]	15610 [17,030]

Note : Poids du balancier y compris l'articulation et le vérin de godet. ※ Balancier standard

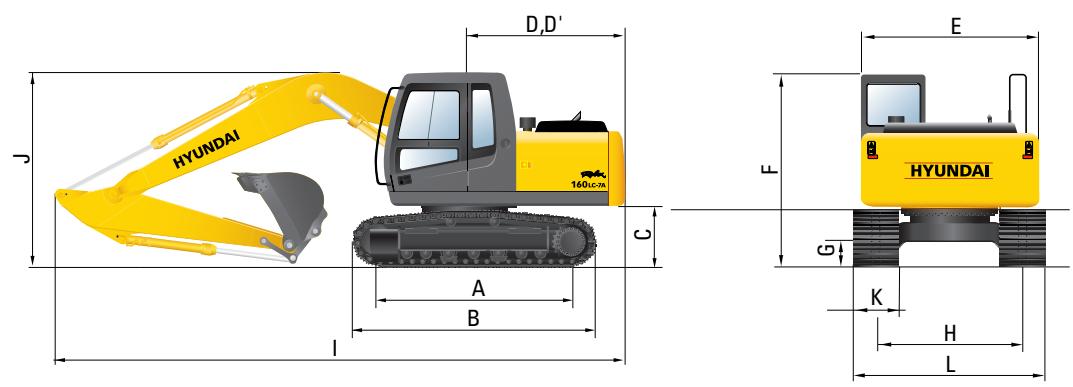

Dimensions et rayons d'action

Dimensions R160LC7-A

mm (ft·in)

A	Empattement	3190 (10 '6")
B	Longueur hors tout de l'excavatrice	3980 (13' 1")
C	Garde au sol du contrepoids	1035 (3' 5")
D	Rayon de rotation à l'arrière	2530 (8' 4")
D'	Longueur de l'extrémité arrêté	2480 (8' 2")
E	Largeur hors tout de la structure supérieure	2475 (8' 1")
F	Hauteur hors tout de la cabine	2915 (9' 7")
G	Garde au sol min.	460 (1' 6")
H	Voie	1990 (6' 6")

mm (ft·in)

	Longueur flèche	※ 5100(16' 9")
	Longueur du balancier	2200 (7' 3")	※ 2600 (8' 6")	3100 (10' 2")
I	Longueur hors tout	8620 (28' 3")	8600 (28' 3")	8600 (28' 3")
J	Hauteur hors tout de la flèche	2960 (9' 9")	2910 (9' 7")	3090 (10' 2")
K	Largeur patin de chenille	500 (20")	※600 (24")	700 (28")
L	Largeur hors tout	2490 (8' 2")	2590 (8' 6")	2690 (8' 10")

※ Equipement standard

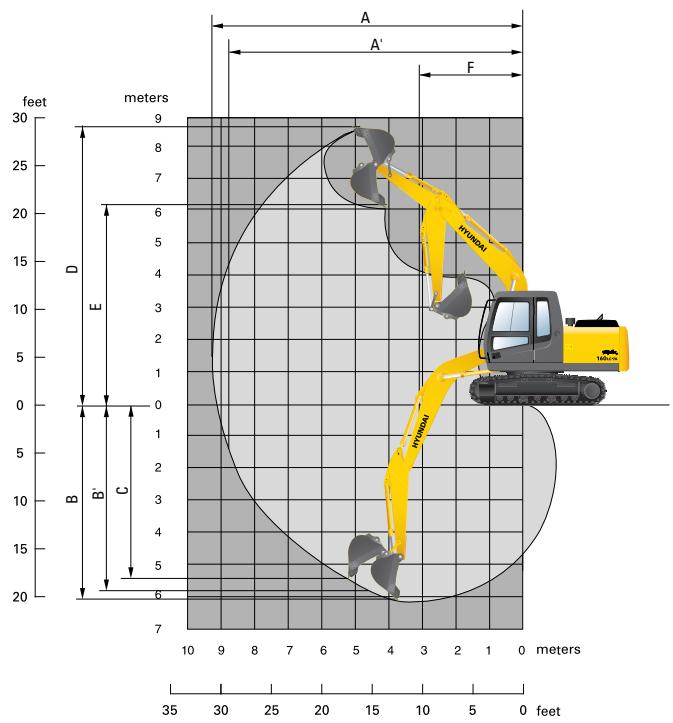

Rayons d'action R160LC7-A

mm (ft·in)

	Longueur flèche	※ 5100 (16' 9")
	Longueur du balancier	2200 (7' 3")	※ 2600 (8' 6")	3100 (10' 2")
A	Portée d'attaque max.	8690 (28' 6")	9030 (29' 8")	9450 (31' 0")
A'	Portée d'attaque max. au sol	8530 (27' 12")	8870 (29' 1")	9300 (30' 6")
B	Profondeur d'attaque max.	5660 (18' 7")	6060 (19' 11")	6560 (21' 6")
B'	Profondeur d'attaque max. (niveau 8')	5440 (17' 10")	5860 (19' 3")	6370 (20' 11")
C	Profondeur d'attaque max. pour murs verticaux	5140 (16' 10")	5440 (17' 10")	5730 (18' 10")
D	Hauteur d'attaque max.	8740 (28' 8")	8870 (29' 1")	8970 (29' 5")
E	Hauteur de déversement max.	6100 (20' 0")	6240 (20' 6")	6380 (20' 11")
F	Rayon de rotation min.	3180 (10' 5")	3170 (10' 5")	3180 (10' 5")

※ Equipement standard

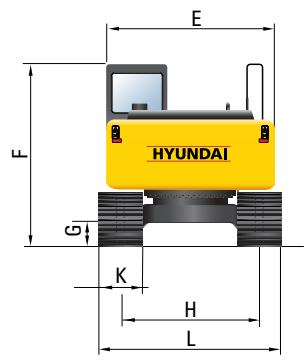

Dimensions r160lc7-a, flèche en deux parties

mm (ft·in)

A	Empattement	3190 (10 '6")
B	Longueur hors tout de l'excavatrice	3980 (13' 1")
C	Garde au sol du contrepoids	1035 (3' 5")
D	Rayon de rotation à l'arrière	2530 (8' 4")
D'	Longueur de l'extrémité arrêté	2480 (8' 2")
E	Largeur hors tout de la structure supérieure	2475 (8' 1")
F	Hauteur hors tout de la cabine	2915 (9' 7")
G	Garde au sol min.	460 (1' 6")
H	Voie	1990 (6' 6")

mm (ft·in)

	Longueur flèche	※ 5100 (16' 9")
	Longueur du balancier	※ 2200 (7' 3")	2600 (8' 6")
I	Longueur hors tout	8580 (28' 2")	8570 (28' 1")
J	Hauteur hors tout de la flèche	3040 (9' 12")	3050 (10' 0")

K	Largeur patin de chenille	500 (20")	※ 600 (24")	700 (28")
L	Largeur hors tout	2490 (8' 2")	2590 (8' 6")	2690 (8' 10")

※ Equipement standard

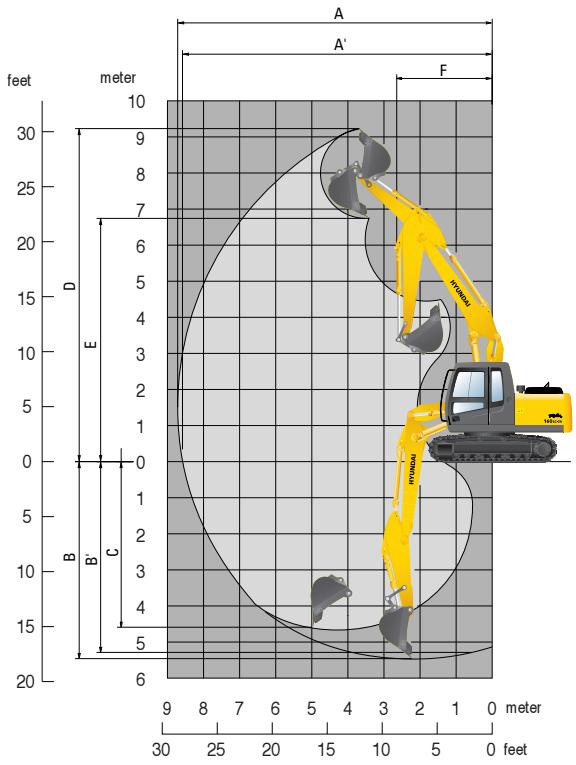

Rayons d'action r160lc7-a, flèche en 2 parties

mm (ft·in)

	Longueur flèche	※ 5100 (16' 9")
	Longueur du balancier	2200(7' 3")	2600(8' 6")
A	Portée d'attaque max.	8750(28' 8")	9110(29' 11")
A'	Portée d'attaque max. au sol	8600(28' 3")	8960(29' 5")
B	Profondeur d'attaque max.	5460(17' 11")	5830(19' 2")
B'	Profondeur d'attaque max. (niveau 8')	5350(17' 7")	5750(18' 10")
C	Profondeur d'attaque max. pour murs verticaux	4670(15' 4")	5030(16' 6")
D	Hauteur d'attaque max.	9390(30' 10")	9600(31' 6")
E	Hauteur de déversement max.	6680(21' 11")	6900(22' 8")
F	Rayon de rotation min.	3130(10' 3")	2970(9' 9")

※ Equipement standard

Dimensions et rayons d'action

A	Empattement	3190 (10' 6")
B	Longueur hors tout de l'excavatrice	3980 (13' 1")
C	Garde au sol du contrepoids	1035 (3' 5")
D	Rayon de rotation à l'arrière	2530 (8' 4")
D'	Longueur de l'extrémité arrière	2480 (8' 2")
E	Largeur hors tout de la structure supérieure	2475 (8' 1")
F	Hauteur hors tout de la cabine	2915 (9' 7")
G	Garde au sol min.	460 (1' 6")
H	Voie	1990 (6' 6")
M	Garde au sol de la lame relevée	780 (2' 7")
N	Profondeur d'enforcement de la lame	520 (1' 8")
O	Hauteur de la lame	645 (2' 1")
	Longueur de la lame	2590 (8' 6")

mm (ft·in)

	Longueur flèche	※ 5100 (16' 9")
	Longueur du balancier	2200 (7' 3")	※ 2600 (8' 6")	3100 (10' 2")
I	Longueur hors tout	9010 (29' 7")	8990 (29' 6")	8990 (29' 6")
J	Hauteur hors tout de la flèche	2960 (9' 9")	2910 (9' 7")	3090 (10' 2")
K	Largeur patin de chenille	500 (20")	※ 600 (24")	700 (28")
L	Largeur hors tout	2490 (8' 2")	2590 (8' 6")	2690 (8' 10")

※ Equipement standard

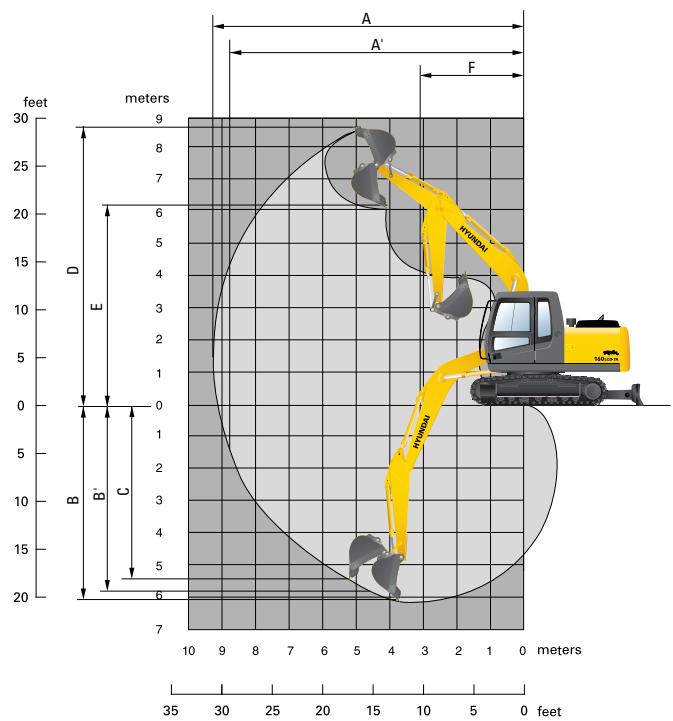

Rayons d'action R160LCD7-A

mm (ft·in)

	Longueur flèche	※ 5100 (16' 9")
	Longueur du balancier	2200 (7' 3")	※ 2600 (8' 6")	3100 (10' 2")
A	Portée d'attaque max.	8690 (28' 6")	9030 (29' 8")	9450 (31' 0")
A'	Portée d'attaque max. au sol	8530 (27' 12")	8870 (29' 1")	9300 (30' 6")
B	Profondeur d'attaque max.	5660 (18' 7")	6060 (19' 11")	6560 (21' 6")
B'	Profondeur d'attaque max. (niveau 8')	5440 (17' 10")	5860 (19' 3")	6370 (20' 11")
C	Profondeur d'attaque max. pour murs verticaux	5140 (16' 10")	5440 (17' 10")	5730 (18' 10")
D	Hauteur d'attaque max.	8740 (28' 8")	8870 (29' 1")	8970 (29' 5")
E	Hauteur de déversement max.	6100 (20' 0")	6240 (20' 6")	6380 (20' 11")
F	Rayon de rotation min.	3180 (10' 5")	3170 (10' 5")	3180 (10' 5")

※ Equipement standard

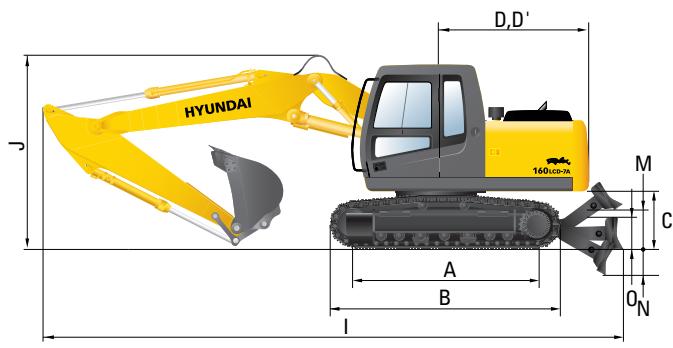

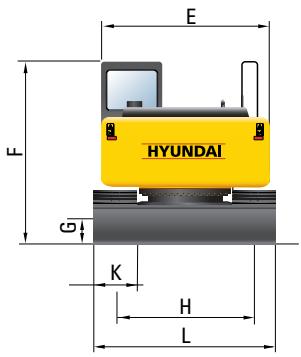

Dimensions r160lcd7-a, flèche en 2 parties

mm (ft·in)

A	Empattement	3190 (10'6")
B	Longueur hors tout de l'excavatrice	3980 (13'1")
C	Garde au sol du contrepoids	1035 (3'5")
D	Rayon de rotation à l'arrière	2530 (8'4")
D'	Longueur de l'extrémité arrêté	2480 (8'2")
E	Largeur hors tout de la structure supérieure	2475 (8'1")
F	Hauteur hors tout de la cabine	2915 (9'7")
G	Garde au sol min.	460 (1'6")
H	Voie	1990 (6'6")
M	Garde au sol de la lame relevée	780 (2'7")
N	Profondeur d'enforcement de la lame	520 (1'8")
O	Hauteur de la lame	645 (2'1")
	Longueur de la lame	2590 (8'6")

mm (ft·in)

	Longueur flèche	※ 5100 (16' 9")
	Longueur du balancier	※ 2200 (7' 3")	2600 (8' 6")
I	Longueur hors tout	8970 (29' 5")	8960 (29' 5")
J	Hauteur hors tout de la flèche	3040 (9' 12")	3050 (10' 0")

K	Largeur patin de chenille	500 (20")	※ 600 (24")	700 (28")
L	Largeur hors tout	2490 (8' 2")	2590 (8' 6")	2690 (8' 10")

※ Equipement standard

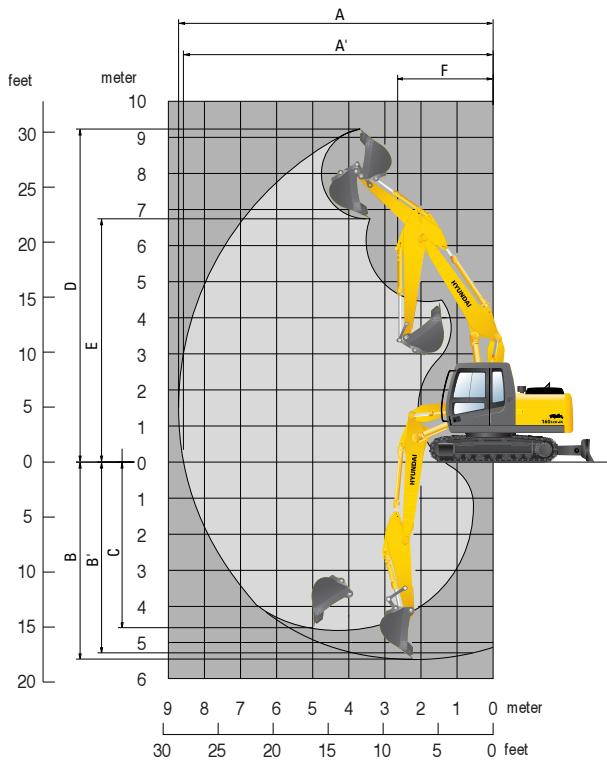

Rayons d'action r160lcd7-a, flèche en 2 parties

mm (ft·in)

	Longueur flèche	※5100 (16' 9")
	Longueur du balancier	2200(7' 3")	2600(8' 6")
A	Portée d'attaque max.	8750(28' 8")	9110(29' 11")
A'	Portée d'attaque max. au sol	8600(28' 3")	8960(29' 5")
B	Profondeur d'attaque max.	5460(17' 11")	5830(19' 2")
B'	Profondeur d'attaque max. (niveau 8')	5350(17' 7")	5750(18' 10")
C	Profondeur d'attaque max. pour murs verticaux	4670(15' 4")	5030(16' 6")
D	Hauteur d'attaque max.	9390(30' 10")	9600(31' 6")
E	Hauteur de déversement max.	6680(21' 11")	6900(22' 8")
F	Rayon de rotation min.	3130(10' 3")	2970(9' 9")

※ Equipement standard

Capacités de levage R160LC7-A

Rendement vers l'avant Capacité nominale sur le côté ou 360 degrés

Flche : 5,10 m • Balancier : 2,2 m • Godet : 0,70 m³ profil SAE • Patins : 600 mm triple rainure avec contrepoids de 2,95 tonnes

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		7.5 m(25.0 ft)		Capacité		Portée m (ft)
6.0 m	kg											*3390	2230	7.24
20.0 ft	lb											*7470	4920	(23.8)
4.5 m	kg							*3860	3020			3080	1810	7.99
15.0 ft	lb							*8510	6660			6790	3990	(26.2)
3.0 m	kg					*5440	4570	*4280	2880			2800	1610	8.36
10.0 ft	lb					*11990	10080	*9440	6350			6170	3550	(27.4)
1.5 m	kg					*6500	4190	4660	2710	*3240	1860	2730	1560	8.41
5.0 ft	lb					*14330	9240	10270	5970	*7140	4100	6020	3440	(27.6)
Niveau du sol	kg			*5860	*5860	*7040	3960	4520	2590			2860	1630	8.13
	lb			*12920	*12920	*15520	8730	9960	5710			6310	3590	(26.7)
-1.5 m	kg	*5850	*5850	*9740	7460	*6890	3900	4480	2540			3270	1890	7.50
-5.0 ft	lb	*12900	*12900	*21470	16450	*15190	8600	9880	5600			7210	4170	(24.6)
-3.0 m	kg			*8500	7650	*5940	3980					*2930	2530	6.37
-10.0 ft	lb			*18740	16870	*13100	8770					*6460	5580	(20.9)

• Flèche : 5,10 m • Balancier : 2,6 m • Godet : 0,70 m³ profil SAE • Patins : 600 mm triple rainure avec contrepoids de 2,95 tonnes

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		7.5 m(25.0 ft)		Capacité		Portée m(ft)
6.0 m	kg											*3120	2010	7.66
20.0 ft	lb											*6880	4430	(25.1)
4.5 m	kg											2850	1640	8.37
15.0 ft	lb											6280	3620	(27.5)
3.0 m	kg							*4020	2890	*2940	1920	2600	1470	8.72
10.0 ft	lb							*8860	6370	*6480	4230	5730	3240	(28.6)
1.5 m	kg			*6640	*6640	*6170	4220	*4550	2700	3250	1840	2540	1420	8.77
5.0 ft	lb			*14640	*14640	*13600	9300	*10030	5950	7170	4060	5600	3130	(28.8)
Niveau du sol	kg			*6650	*6650	*6880	3940	4510	2550	3180	1780	2650	1480	8.50
	lb			*14660	*14660	*15170	8690	9940	5620	7010	3920	5840	3260	(27.9)
-1.5 m	kg	*5680	*5680	*9340	7340	*6930	3840	4440	2480			2980	1680	7.90
-5.0 ft	lb	*12520	*12520	*20590	16180	*15280	8470	9790	5470			6570	3700	(25.9)
-3.0 m	kg	*8890	*8890	*9150	7480	*6240	3880	*4340	2520			*2970	2180	6.86
-10.0 ft	lb	*19600	*19600	*20170	16490	*13760	8550	*9570	5560			*6550	4810	(22.5)
-4.5 m	kg			*6330	*6330	*4220	4080
-15.0 ft	lb			*13960	*13960	*9300	8990

Flèche : 5,10 m · Balancier : 3,1 m · Godet : 0,70 m³ profil SAE · Patins : 600 mm triple rainure avec contrepoids de 2,95 tonnes

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		7.5 m(25.0 ft)		Capacité		Portée m (ft)
7.0 m	kg											*2730	2520	6.92
25.0 ft	lb											*6020	5560	(22.7)
6.0 m	kg							*2640	*2640			*2760	1850	8.05
20.0 ft	lb							*5820	*5820			*6080	4080	(26.4)
4.5 m	kg							*3110	3080	*1940	*1940	2630	1530	8.73
15.0 ft	lb							*6860	6790	*4280	*4280	5800	3370	(28.6)
3.0 m	kg					*4380	*4380	*3640	2920	*2840	1940	2410	1370	9.06
10.0 ft	lb					*9660	*9660	*8020	6440	*6260	4280	5310	3020	(29.7)
1.5 m	kg			*9510	8060	*5730	4300	*4290	2720	3200	1850	2340	1310	9.10
5.0 ft	lb			*20970	17770	*12630	9480	*9460	6000	7050	4080	5160	2890	(29.9)
Niveau du sol	kg			*8210	7460	*6710	3990	4460	2560	3120	1770	2420	1350	8.85
	lb			*18100	16450	*14790	8800	9830	5640	6880	3900	5340	2980	(29.0)
-1.5 m	kg	*5960	*5960	*9730	7320	6940	3830	4350	2470	*2970	1730	2680	1510	8.28
-5.0 ft	lb	*13140	*13140	*21450	16140	15300	8440	9590	5450	*6550	3810	5910	3330	(27.2)
-3.0 m	kg	*8420	*8420	*10150	7380	*6700	3820	4340	2450			*3290	1900	7.30
-10.0 ft	lb	*18560	*18560	*22380	16270	*14770	8420	9570	5400			*7250	4190	(24.0)
-4.5 m	kg	*11640	*11640	*8040	7600	*5380	3930
-15.0 ft	lb	*25660	*25660	*17730	16760	*11860	8660

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567. 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculément lorsque l'engin se trouve sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet (équipement standard) situé à l'arrière du godet. 4. (*) indique la charge limitée par la capacité hydraulique.

Capacités de levage r160lc7-a, flèche en 2 parties

Rendement vers l'avant Capacité nominale sur le côté ou 360 degrés

• Flèche : 5,10 m - Balancier : 2,2 m - Godet : 0,70 m³ profil SAE - Patins : 600 mm triple rainure avec contrepoids de 2,95 tonnes

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		Capacité		Portée
												m(ft)
7.5 m	kg									*3400	3380	5.81
25.0 ft	lb									*7500	7450	(19.1)
6.0 m	kg									*3340	2300	7.16
20.0 ft	lb									*7360	5070	(23.5)
4.5 m	kg					*4260	*4260	*3820	3030	3120	1860	7.92
15.0 ft	lb					*9390	*9390	*8420	6680	6880	4100	(26.0)
3.0 m	kg			*8470	*8470	*5390	4580	*4280	2890	2830	1660	8.30
10.0 ft	lb			*18670	*18670	*11880	10100	*9440	6370	6240	3660	(27.2)
1.5 m	kg					*6540	4220	4640	2740	2760	1600	8.34
5.0 ft	lb					*14420	9300	10230	6040	6080	3530	(27.4)
Niveau du sol	kg			*6700	*6700	7130	4010	4510	2620	2890	1680	8.06
	lb			*14770	*14770	15720	8840	9940	5780	6370	3700	(26.4)
-1.5 m	kg	*6610	*6610	*10490	7530	7060	3950	4460	2570	3300	1930	7.42
-5.0 ft	lb	*14570	*14570	*23130	*16600	15560	8710	9830	5670	7280	4250	(24.3)
-3.0 m		*10560	*10560	*8970	7680	*6210	4010			*3380	2570	6.28
-10.0 ft		*23280	*23280	*19780	16930	*13690	8840			*7450	5670	(20.6)
-4.5 m				*5840	*5840
-15.0 ft				*12870	*12870

• Flèche : 5,10 m - Balancier : 2,6 m - Godet : 0,70 m³ profil SAE - Patins : 600 mm triple rainure avec contrepoids de 2,95 tonnes

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		7.5 m(25.0 ft)		Capacité		Portée
														m(ft)
7.0 m	kg											*3080	2940	6.33
25.0 ft	lb											*6790	6480	(20.8)
6.0 m	kg							*2760	*2760			*3070	2090	7.56
20.0 ft	lb							*6080	*6080			*6770	4610	(24.8)
4.5 m	kg							*3500	3050			2880	1710	8.28
15.0 ft	lb							*7720	6720			6350	3770	(27.2)
3.0 m	kg			*7360	*7360	*4940	4630	*4000	2900	*2560	1940	2630	1520	8.64
10.0 ft	lb			*16230	*16230	*10890	10210	*8820	6390	*5640	4280	5800	3350	(28.3)
1.5 m	kg			*7670	*7670	*6190	4250	*4570	2720	3220	1870	2560	1470	8.68
5.0 ft	lb			*16910	*16910	*13650	9370	*10080	6000	7100	4120	5640	3240	(28.5)
Niveau du sol	kg			*7420	*7420	*6980	3990	4480	2590	3150	1810	2660	1520	8.42
	lb			*16360	*16360	*15390	8800	9880	5710	6940	3990	5860	3350	(27.6)
-1.5 m	kg	*6300	*6300	*10000	7410	6990	3890	4400	2520			3000	1730	7.81
-5.0 ft	lb	*13890	*13890	*22050	16340	15410	8580	9700	5560			6610	3810	(25.6)
-3.0 m	kg	*9330	*9330	*9580	7530	*6480	3910	4430	2540			*3370	2230	6.75
-10.0 ft	lb	*20570	*20570	*21120	16600	*14290	8620	9770	5600			*7430	4920	(22.1)
-4.5 m	kg			*6950	6950	*4610	4090
-15.0 ft	lb			*15320	15320	*10160	9020

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567. 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculement lorsque l'engin se trouve sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale.

1. Le point de charge est un crochet (équipement standard) situé à l'arrière du godet.
2. (*) indique la charge limitée par la capacité hydraulique.

Capacités de levage R160LCD7-A

Rendement vers l'avant Capacité nominale sur le côté ou 360 degrés

Flche : 5,10 m • Balancier : 2,2 m • Godet : 0,70 m³ profil SAE • Patins : 600 mm triple rainure avec contrepoids de 2,95 tonnes

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m(5.0 ft)

3.0 m(10.0 ft)

4.5 m(15.0 ft)

6.0 m(20.0 ft)

Capacité

Portée m (ft)

7.5 m

kg

*3400

*3400

5.81

25.0 ft

lb

*7500

*7500

(19.1)

6.0 m

kg

*3340

2440

7.16

20.0 ft

lb

*7360

5380

(23.5)

4.5 m

kg

*4260

*4260

*3820

3190

*3370

1980

7.92

15.0 ft

lb

*9390

*9390

*8420

7030

*7430

4370

(26.0)

3.0 m

kg

*8470

*8470

*5390

4820

*4280

3060

3160

1770

8.30

10.0 ft

lb

*18670

*18670

*11880

10630

*9440

6750

6970

3900

(27.2)

1.5 m

kg

*6540

4460

*4800

2900

3090

1720

8.34

5.0 ft

lb

*14420

9830

*10580

6390

6810

3790

(27.4)

Niveau du sol

kg

*6700

*6700

*7150

4250

5010

2780

3230

1790

8.06

lb

*14770

*14770

*15760

9370

11050

6130

7120

3950

(26.4)

-1.5 m

kg

*6610

*6610

*10490

7950

*7070

4190

4960

2740

*3610

2060

7.42

-5.0 ft

lb

*14570

*14570

*23130

17530

*15590

9240

10930

6040

*7960

4540

(24.3)

-3.0 m

kg

*10560

*10560

*8970

8100

*6210

4240

*3380

2730

6.28

-10.0 ft

lb

*23280

*23280

*19780

17860

*13690

9350

*7450

6020

(20.6)

-4.5 m

kg

*5840

*5840

-15.0 ft

lb

*12870

*12870

Flche : 5,10 m • Balancier : 2,6 m • Godet : 0,70 m³ profil SAE • Patins : 600 mm triple rainure avec contrepoids de 2,95 tonnes

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		7.5 m(25.0 ft)		Capacité		Portée m (ft)
7.5 m	kg											*3080	*3080	6.33
25.0 ft	lb											*6790	*6790	(20.8)
6.0 m	kg							*2760	*2760			*3070	2210	7.56
20.0 ft	lb							*6080	*6080			*6770	4870	(24.8)
4.5 m	kg							*3500	3210			*3120	1820	8.28
15.0 ft	lb							*7720	7080			*6880	4010	(27.2)
3.0 m	kg			*7360	*7360	*4940	4870	*4000	3060	*2560	2070	2940	1630	8.64
10.0 ft	lb			*16230	*16230	*10890	10740	*8820	6750	*5640	4560	6480	3590	(28.3)
1.5 m	kg			*7670	*7670	*6190	4480	*4570	2890	*3340	1990	2870	1570	8.68
5.0 ft	lb			*16910	*16910	*13650	9880	*10080	6370	*7360	4390	6330	3460	(28.5)
Niveau du sol	kg			*7420	*7420	*6980	4220	4980	2750	*3170	1930	2980	1630	8.42
	lb			*16360	*16360	*15390	9300	10980	6060	*6990	4250	6570	3590	(27.6)
-1.5 m	kg	*6300	*6300	*10000	7840	*7090	4120	4900	2680			3350	1850	7.81
-5.0 ft	lb	*13890	*13890	*22050	17280	*15630	9080	10800	5910			7390	4080	(25.6)
-3.0 m	kg	*9330	*9330	*9580	7950	*6480	4150	*4530	2710			*3370	2380	6.75
-10.0 ft	lb	*20570	*20570	*21120	17530	*14290	9150	*9990	5970			*7430	5250	(22.1)
-4.5 m	kg			*6950	*6950	*4610	4320
-15.0 ft	lb			*15320	*15320	*10160	9520

Flèche : 5,10 m · Balancier : 3,1 m · Godet : 0,70 m³ profil SAE · Patins : 600 mm triple rainure avec contrepoids de 2,95 tonnes

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		7.5 m(25.0 ft)		Capacité		Portée m (ft)
7.5 m	kg											*2730	2650	6.92
25.0 ft	lb											*6020	5840	(22.7)
6.0 m	kg							*2640	*2640			*2760	1970	8.05
20.0 ft	lb							*5820	*5820			*6080	4340	(26.4)
4.5 m	kg							*3110	*3110	*1940	*1940	*2830	1630	8.73
15.0 ft	lb							*6860	*6860	*4280	*4280	*6240	3590	(28.6)
3.0 m	kg					*4380	*4380	*3640	3080	*2840	2070	2700	1470	9.06
10.0 ft	lb					*9660	*9660	*8020	6790	*6260	4560	5950	3240	(29.7)
1.5 m	kg			*9510	8480	*5730	4530	*4290	2890	*3560	1980	2630	1410	9.10
5.0 ft	lb			*20970	18700	*12630	9990	*9460	6370	*7850	4370	5800	3110	(29.9)
Niveau du sol	kg			*8210	7890	*6710	4220	*4810	2730	3490	1900	2720	1460	8.85
	lb			*18100	17390	*14790	9300	*10600	6020	7690	4190	6000	3220	(29.0)
-1.5 m	kg	*5960	*5960	*9730	7740	*7050	4070	4850	2630	*2970	1850	3010	1630	8.28
-5.0 ft	lb	*13140	*13140	*21450	17060	*15540	8970	10690	5800	*6550	4080	6640	3590	(27.2)
-3.0 m	kg	*8420	*8420	*10150	7800	*6700	4050	*4750	2620			*3290	2030	7.30
-10.0 ft	lb	*18560	*18560	*22380	17200	*14770	8930	*10470	5780			*7250	4480	(24.0)
-4.5 m	kg	*11640	*11640	*8040	8020	*5380	4170
-15.0 ft	lb	*25660	*25660	*17730	17680	*11860	9190

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567. 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculement lorsque l'engin se situe sur un sol ferme et horizontal ou 87% de capacité hydraulique totale. 3. Le point de charge est un crochet (équipement standard) situé à l'arrêt du godet. 4. (*) indique la charge limitée par la capacité hydraulique.

Capacités de levage r160lcd7-a, flèche en 2 parties

Rendement vers l'avant Capacité nominale sur le côté ou 360 degrés

Flche : 5,10 m • Balancier : 2,2 m • Godet : 0,70 m³ profil SAE • Patins : 600 mm triple rainure avec contrepoids de 2,95 tonnes

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		7.5 m(25.0 ft)		Capacité		Portée
														m(ft)
6.0 m	kg											*3390	2360	7.24
20.0 ft	lb											*7470	5200	(23.8)
4.5 m	kg							*3860	3190			*3360	1920	7.99
15.0 ft	lb							*8510	7030			*7410	4230	(26.2)
3.0 m	kg					*5440	4810	*4280	3040			3120	1720	8.36
10.0 ft	lb					*11990	10600	*9440	6700			6880	3790	(27.4)
1.5 m	kg					*6500	4430	*4760	2870	*3240	1990	3050	1670	8.41
5.0 ft	lb					*14330	9770	*10490	6330	*7140	4390	6720	3680	(27.6)
Niveau du sol	kg			*5860	*5860	*7040	4200	5020	2750			3200	1750	8.13
	lb			*12920	*12920	*15520	9260	11070	6060			7050	3860	(26.7)
-1.5 m	kg	*5850	*5850	*9740	7880	*6890	4140	*4940	2710			*3340	2010	7.50
-5.0 ft	lb	*12900	*12900	*21470	17370	*15190	9130	*10890	5970			*7360	4430	(24.6)
-3.0 m	kg			*8500	8070	*5940	4220					*2930	2680	6.37
-10.0 ft	lb			*18740	17790	*13100	9300					*6460	5910	(20.9)

Flche : 5,10 m • Balancier : 2,6 m • Godet : 0,70 m³ profil SAE • Patins : 600 mm triple rainure avec contrepoids de 2,95 tonnes

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		7.5 m(25.0 ft)		Capacité		Portée m(ft)
6.0 m	kg											*3120	2130	7.66
20.0 ft	lb											*6880	4700	(25.1)
4.5 m	kg											*3110	1760	8.37
15.0 ft	lb											*6860	3880	(27.5)
3.0 m	kg							*4020	3050	*2940	2050	2900	1580	8.72
10.0 ft	lb							*8860	6720	*6480	4520	6390	3480	(28.6)
1.5 m	kg			*6640	*6640	*6170	4450	*4550	2860	3600	1970	2830	1520	8.77
5.0 ft	lb			*14640	*14640	*13600	9810	*10030	6310	7940	4340	6240	3350	(28.8)
Niveau du sol	kg			*6650	*6650	*6880	4180	*4930	2720	3530	1910	2950	1580	8.50
	lb			*14660	*14660	*15170	9220	*10870	6000	7780	4210	6500	3480	(27.9)
-1.5 m	kg	*5680	*5680	*9340	7760	*6930	4080	4910	2650			*3210	1800	7.90
-5.0 ft	lb	*12520	*12520	*20590	17110	*15280	8990	10820	5840			*7080	3970	(25.9)
-3.0 m	kg	*8890	*8890	*9150	7900	*6240	4110	*4340	2680			*2970	2320	6.86
-10.0 ft	lb	*19600	*19600	*20170	17420	*13760	9060	*9570	5910			*6550	5110	(22.5)
-4.5 m	kg			*6330	*6330	*4220	*4220
-15.0 ft	lb			*13960	*13960	*9300	*9300

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567. 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de bascullement lorsqu'le'engin se trouve sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet (équipement standard) situé à l'arrière du godet. 4. (*) indique la charge limitée par la capacité hydraulique.

Remarques

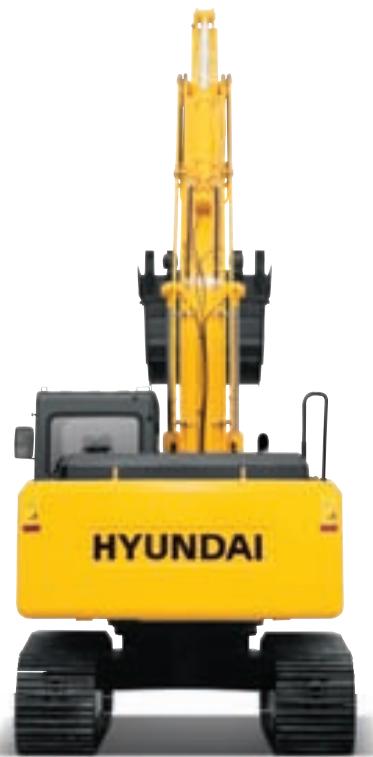

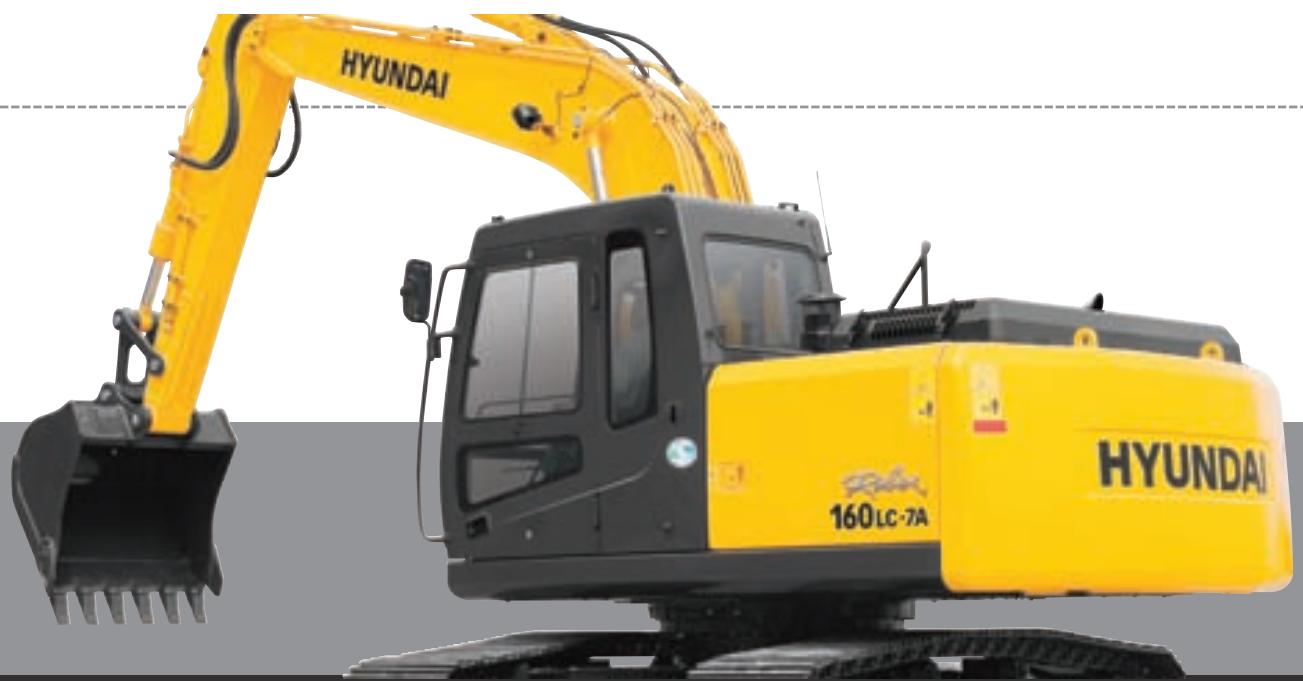

Robex 160LC-7A

Cabine selon norme ISO

• Cabine tous temps en acier avec

visible panoramique

• Fenêtres en verre de sécurité
• Essuie-glace de type relevable
• Pare-brise coulissant pliant vers l'intérieur
• Fenêtre latérale coulissante
• Porte verrouillable
• Boîte chauffante et glacière Vide-poches & Cendrier

Système d'optimisation de puissance

assistée par ordinateur (nouveau système CAPO) - 2 modes de puissance, 3 modes de travail, 2 modes utilise - Système de décalération automatique et bouton-poussoir de décélération - Système de réchauffage automatique - Système de prévention de surchauffe automatique

Climatisation (5000 kcal/h)

Commande de température entière automatique

Système d'autodiagnostic

Aide au démarrage par temps froid

Surveillance centralisée

• Affichage LCD Régime du moteur Horloge et Code d'erreur

Jauges

Jauge de carburant Jauge de température du liquide de refroidissement moteur

Jauge de température de l'huile hydraulique

Témoins d'avertissement

Niveau du liquide de refroidissement

moteur / carburant

Contrôle moteur & CPU

Pression de l'huile moteur

Température du liquide de refroidissement

moteur

Température de l'huile hydraulique

Faible charge de la batterie

Obstruction du filtre à air

emoins

Puissance max.

Préchauffage et réchauffage du moteur

Bouton-poussoir de décélération

Serrures de portes et bouchons, clé unique

Radio AM/FM et lecteur de CD

• Télécommande radio

Deux rétroviseurs extérieurs

Siège entièrement réglable avec suspension et

ceinture de sécurité

Manette coulissante, commande pilote

Mécanisme de basculement de la console (à gauche)

Trois feux travaillent à l'avant

Klaxon électrique

Batterie (2 x 12V x 100AH)

Interrupteur principal batterie

Frein de rotation automatique

Reservoir de réserve amovible

Séparateur d'eau, conduite de carburant

Système de maintien de la flèche

Système de maintien du balancier

Vanne de verrouillage de sécurité pour le vérin

de la flèche avec dispositif d'avertissement de

surcharge

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet (godet preneur, etc.)

Balancier (2,6 m)

Patins de chenilles (600 mm)

Guides de chenilles

Pompe de remplissage de carburant (35 /min)

Équipement en option

Chauffage & dégivrage

Pare-soleil à l'intérieur de la cabine

Gyrophare

Vanne de verrouillage de sécurité pour le vérin

du balancier

Accumulateur, abaissement de l'outil de travail,

alimentation 12 volts

Transducteur électrique

Alarme de translation

Différents balanciers en option

Balancier court (2,20m)

• Long balancier (3,10m)

Différentes godets en option (profil SAE)

Godet standard (0,70m³) - Godet étroit (0,39 m³) Godet etroit (0,50m³) Godet 6troit (0,64m³) - Godet pour travaux légers (0,89m³) Godet pour travaux lourds (0.69m³)

Éclairage de cabine

Cabine FOPS/FOG (ISO 10262)

Toit de cabine - type transparent

Patins

• Patin à triple rainure (500 mm)
• Patin à triple rainure (700 mm)

Protection pour le bas du châssis inférieur

Système de préchauffage

Trousse à outils

Combinaison de travail pour l'opérateur

Kit de réduction du niveau sonore

Trousse à outils

Refroidissement spécial

• Porte latérale à ventilation d'air

Siège

• Siège à suspension pneumatique réglable
• Siège chauffant à suspension mécanique
• Siège chauffant réglable à suspension pneumatique

L'équipement standard et optionnel peut varier. Consultez votre distributeur Hyundai pour de plus amples informations. L'engin illustré peut varier suivant les normes internationales. Toutes les mesures américaines sont arrondies à la livre ou au pouce le plus proche.

HYUNDAI
