Type de produit	Chargeuse sur pneus
Modèle	HYUNDAI HL730-9
Caractéristiques techniques principales	Moteur diesel, puissance de 143 kW (192 ch), capacité de charge utile de 3,2 tonnes
Alimentation électrique	Moteur diesel, conformité aux normes d'émissions Tier 4
Dimensions approximatives	Longueur : 7,3 m, Largeur : 2,5 m, Hauteur : 3,2 m
Poids	Environ 12 500 kg
Capacité du godet	1,8 m³
Vitesse maximale	40 km/h
Fonctions principales	Levage, transport de matériaux, terrassement
Entretien et nettoyage	Vérification régulière des niveaux d'huile, nettoyage des filtres, entretien préventif recommandé tous les 500 heures
Pièces détachées et réparabilité	Disponibilité des pièces détachées via le réseau de concessionnaires Hyundai
Sécurité	Équipements de sécurité standard, y compris ceinture de sécurité, signalisation sonore, et protection contre les retournements
Informations générales utiles	Garantie constructeur de 2 ans, formation recommandée pour les opérateurs

FOIRE AUX QUESTIONS - HL730-9 HYUNDAI

Quels types de lubrifiants dois-je utiliser pour le Hyundai HL730-9 ?

Utilisez des lubrifiants conformes aux spécifications du fabricant. Vérifiez le manuel d'utilisation pour les recommandations spécifiques sur les huiles moteur et hydrauliques.

Comment effectuer une vérification de routine de l'huile moteur ?

Pour vérifier l'huile moteur, arrêtez la machine, attendez quelques minutes, puis retirez la jauge d'huile, essuyez-la et réinsérez-la. Retirez à nouveau la jauge pour vérifier le niveau d'huile.

Que faire si l'engin ne démarre pas ?

Vérifiez la batterie pour vous assurer qu'elle est chargée, inspectez les connexions électriques et assurez-vous qu'il n'y a pas de problèmes avec le système de démarrage ou le carburant.

Comment résoudre un problème de perte de puissance ?

Vérifiez les filtres à air et à carburant, examinez le système d'alimentation en carburant et assurez-vous que les niveaux d'huile sont adéquats. Un entretien régulier peut prévenir ces problèmes.

Quels sont les signes d'une surchauffe du moteur ?

Les signes de surchauffe incluent une température du moteur supérieure à la normale, des fuites de liquide de refroidissement et des bruits inhabituels. Si vous constatez ces signes, arrêtez immédiatement l'engin.

Comment nettoyer le filtre à air ?

Retirez le filtre à air, soufflez-le doucement pour enlever la poussière et la saleté, puis nettoyez-le avec de l'eau et un détergent doux si nécessaire. Assurez-vous qu'il est complètement sec avant de le réinstaller.

Que faire si les freins ne fonctionnent pas correctement ?

Vérifiez le niveau du liquide de frein, inspectez les plaquettes de frein pour l'usure et examinez le système hydraulique pour détecter d'éventuelles fuites.

Comment vérifier la pression des pneus ?

Utilisez un manomètre pour vérifier la pression des pneus lorsque les pneus sont froids. Référez-vous aux spécifications du fabricant pour la pression recommandée.

À quelle fréquence dois-je effectuer un entretien préventif ?

Un entretien préventif doit être effectué selon les recommandations du fabricant, généralement tous les 250 heures de fonctionnement ou une fois par an, selon la première éventualité.

Où trouver le manuel d'utilisation du Hyundai HL730-9 ?

Le manuel d'utilisation peut être téléchargé sur le site web officiel de Hyundai Construction Equipment ou obtenu auprès de votre concessionnaire Hyundai local.

MODE D'EMPLOI HL730-9 HYUNDAI

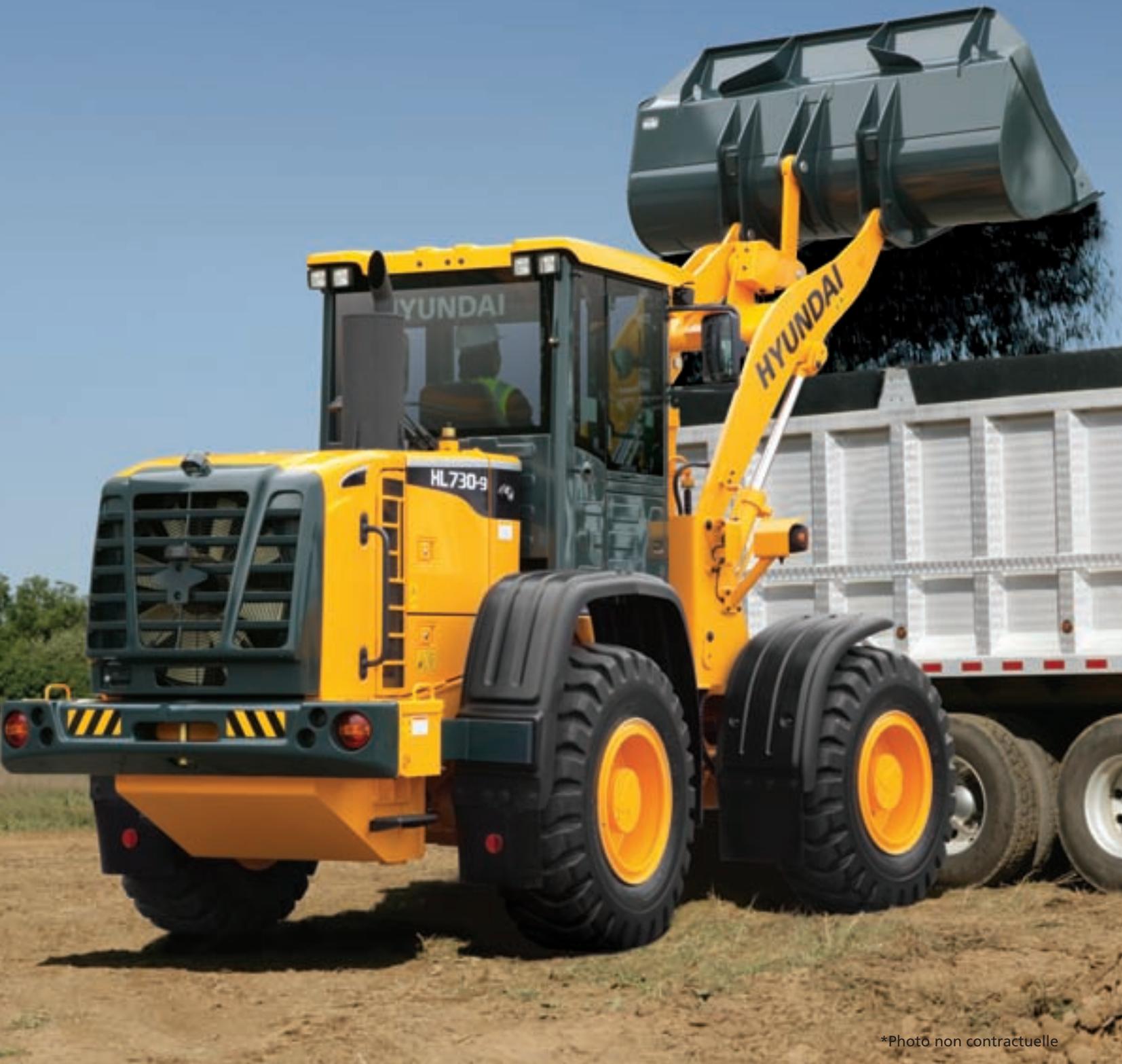

Equipé d'un moteur Tier 3

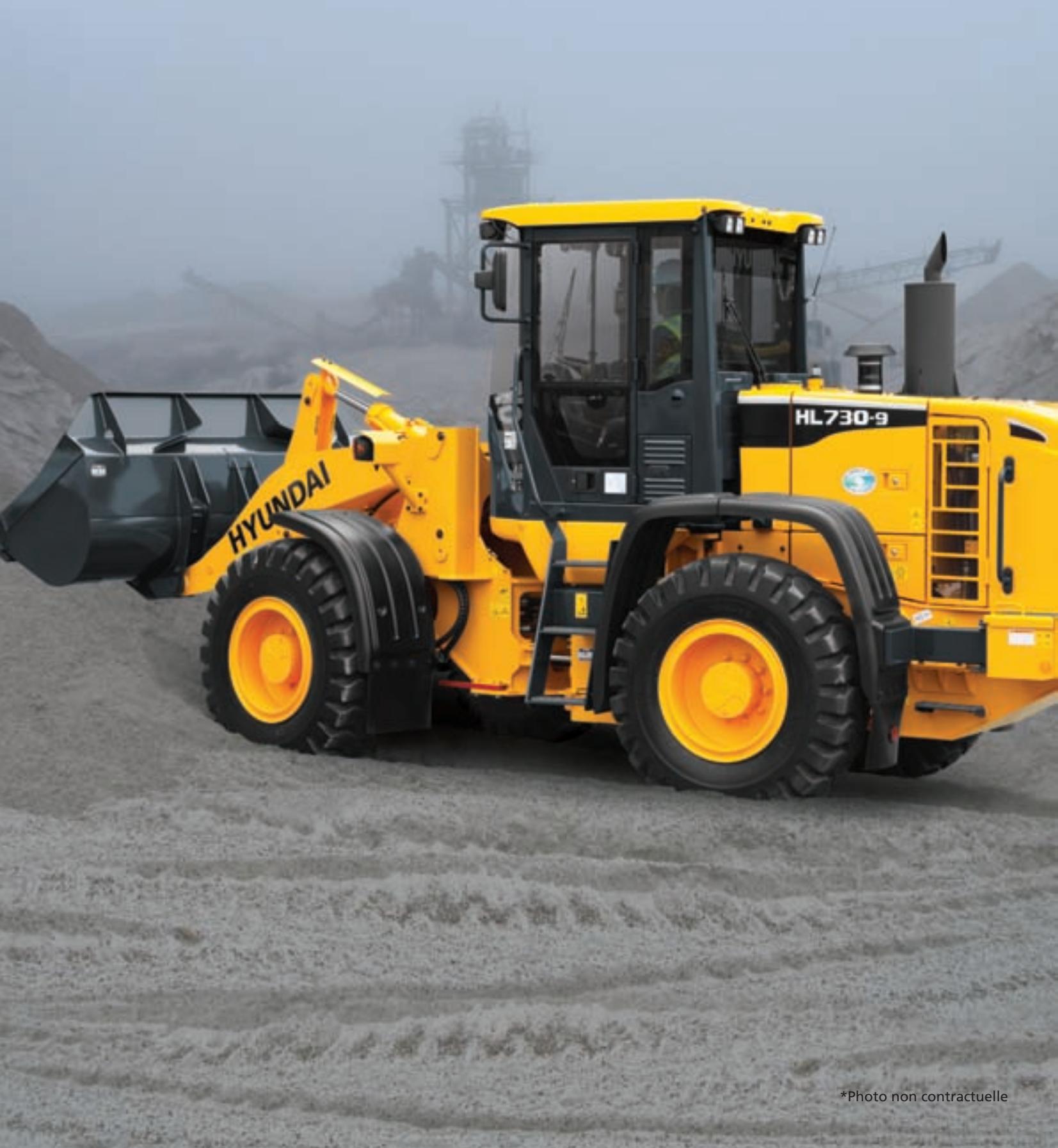

*Photo non contractuelle

Le plaisir de travailler

Un opérateur qui prend plaisir à la tâcheaccomplit un meilleur travail. Forte de cette conviction, Hyundai Heavy Industries met donc tout en œuvre dans ce sens. Nous avons rassemblé les préférences des opérateurs, la précision rapide et les performances durables en un produit de qualité. Avec les engins de terrasement Hyundai Série 9, on ne voit pas le temps passer tant le travail est unPLAIN!

Fiabilité des principaux composants

Technologie moteur

Eprouvé, fiable, économique, silencieux Moteur Cummins Tier-III QSB4.5
Gestionlectronique pour un mélange air-carburant optimal / une combustion propre et efficace
Système d'alimentation HPCR (High Pressure Common Rail) / système d'autodiagnostic
Différentes modes de fonctionnement (Power / Standard / Economy) commandés par un bouton rotatif

Boite ZF entièrement automatique

4 modes automatiques (Manual / Light / Normal / Heavy) pour diverses applications
Protection de la boîte à basse température (avec système de montée en température automatique)
Autodiagnostic & historique des alarmes
Changement de vitesse en douceur grâce à la soupape modulatrice à commande proportionnelle / Embrayage à rattrapage de jeu automatique
Bouton de kick-down & bouton de marche avant-point mort-marche arrêté pour un comport accru

Essieux

Essieu avant équipé d'un différentiel à glissement limité et essieu arrrière équipé d'un différentiel conventionnel (option: Essieu arrrière équipé d'un différentiel à glissement limité) pour une traction maximale sur différents sols Freins à réglage automatique, montés dans les moyieux de roue

Grande longévité

Système hydraulique à “detection de charge – partage de débit” avec pompé à volume variable
Système de refroidissement amélioré avec résistance élevée aux chocs thermiques et vibrations
Biellette de vérin de direction & barre de godet conçus avec de l'acier moulé renforcé et non contraint

Système hydraulique amélioré

Enrichi d'une technologie de pompé à débit variable, le système hydraulique à détction de charge et partage de débit améliore l'éco-efficacité et réduit les dissipations énergétiques en régulant le débit et la pression d'après les contraintes de charge

Confort accru de l'opérateur

Visibilité améliorée

Cabine agrandie avec pare-brise bombé
Visibilité améliorée avec vitre supplémentaire sur la porte inférieure
Toutes les vitres sont réalisées en verre de sécurité

Aspect pratique amélioré

Capacité de refroidissement et de chauffage accrue avec contrôle de température entièrement automatique
Colonne de direction inclinable et téléscopique et grand repose-poignet ajustable répondant aux
préférences de l'opérateur
Nombreux espaces de rangement dans la cabine / radio & lecteur MP3 avec entrée USB
Echelle avec grandes marches en aluminium pour un accès de la cabine aisé et sur

Ecran LCD couleur performant

Nouvel écran LCD couleur permettant une lecture plus aisée des jauges numériques de température d'huile hydraulique, de température d'eau et de niveau de carburant
Système de surveillance avec réglages de la flèche et du godet et système de charge utile permettant d'améliorer l'efficacité et d'empêcher la surcharge
L'écran LCD permet de vérifier le fonctionnement du moteur, de la boîte et d'autres accessoires électriques
Caméra de recul à activation automatique pour un travail plus sûr et plus facile
Hi-mate, le nouveau système de gestion à distance développé par Hyundai utilisant la technologie satellitaire GPS assure à nos clients le plus haut niveau de service et d'assistance

Facilité d'entretien

Ventilateur de refroidissement à entrainement hydraulique réversible pour une consommation de carburant réduite et un faible bruit
Accès au niveau du sol aux points cruciaux et jauges pour un entretien aisé
Durée de vie accrue des filtres & de l'huile hydraulique

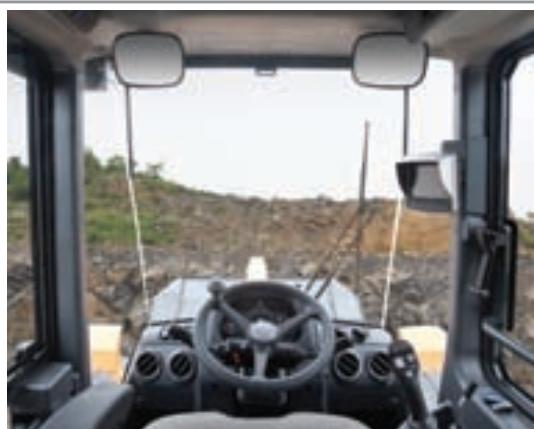

Préférence

Un opérateur qui règle sa machine selon ses besoins prend plaisir à son travail. La Série 9 respecte les préférences de l'opérateur en termes de comfort, de facilité d'utilisation et de contrôleilité. Le combiné d'instruments dans le tableau de bord avec écran 5.7 pouces est le centre nerveux par excellence.

Cabine spacieuse et pratique

La nouvelle cabine a eté conçue pour offrir plus d'espace, une meilleure visibilité et un comport accru à l'opérateur. La vitre avant est bombée et offre une surface vitrée 17% plus grande que la série précédente. Une attention spéciale a eté accordée à un interieur propre et dégagé favorisant la visibilité autour de la machine et sur le site. L'ergonomie équilibrée de la cabine permet à l'opérateur d'adopter une position parfaite pour travailler en toute sécurité. La commande de température entièrement automatique compte 11 ouies d'aération et affiche une capacité de refroidissement et de chauffage amélioreré pour un contrôle optimal de la température. Les ouies de désembuage du pare-brise et de la vitre arrière ainsi qu'un préchauffage électrique facilitent le travail par temps froid.

Confort de l'opérateur

Dans la cabine de la Série 9, le réglage de la colonne de direction et du repose-poignet a été simplifié pour satisfaire les désiderata en matière de comfort. Une manette facile à utiliser assure une maniability hors pair des

accessoires hydrauliques. Un bouton de marche avant-point mort-marche arriré sur la manette facilité la seLECTION du sens de translation. Un pare-soileil à enrouleur sur le pare-brise et sur la vitre arriré (option) réduisent l'éblouissement de l'opérateur et améliorent la visibilité. Rétroviseurs extérieurs chauffants pour un dégivrage rapide par temps froid.

Joystick avec Bouton FNR

Pare-soleil

Rétroviseurs extérieurs chauffants

Radio & lecteur MP3
Contrôle de
température
Colonne de direction inclinable / télécopique

Fini le stress

Le travail est déjà suffisamment stressant. Voitre environnement doit donc minimiser le stress. La Série 9 de Hyundai contribue à minimiser le stress de l'opérateur grâce à une cabine améliorée, un espace accru et un siège comfortable. La puissant climatisation permet à l'opérateur de désirir la température ambiente souhaitée. Un système audio avec radio AM/FM stéreo et lecteur MP3 avec entrée USB lui permet d'appréciencer sa musique favorite.

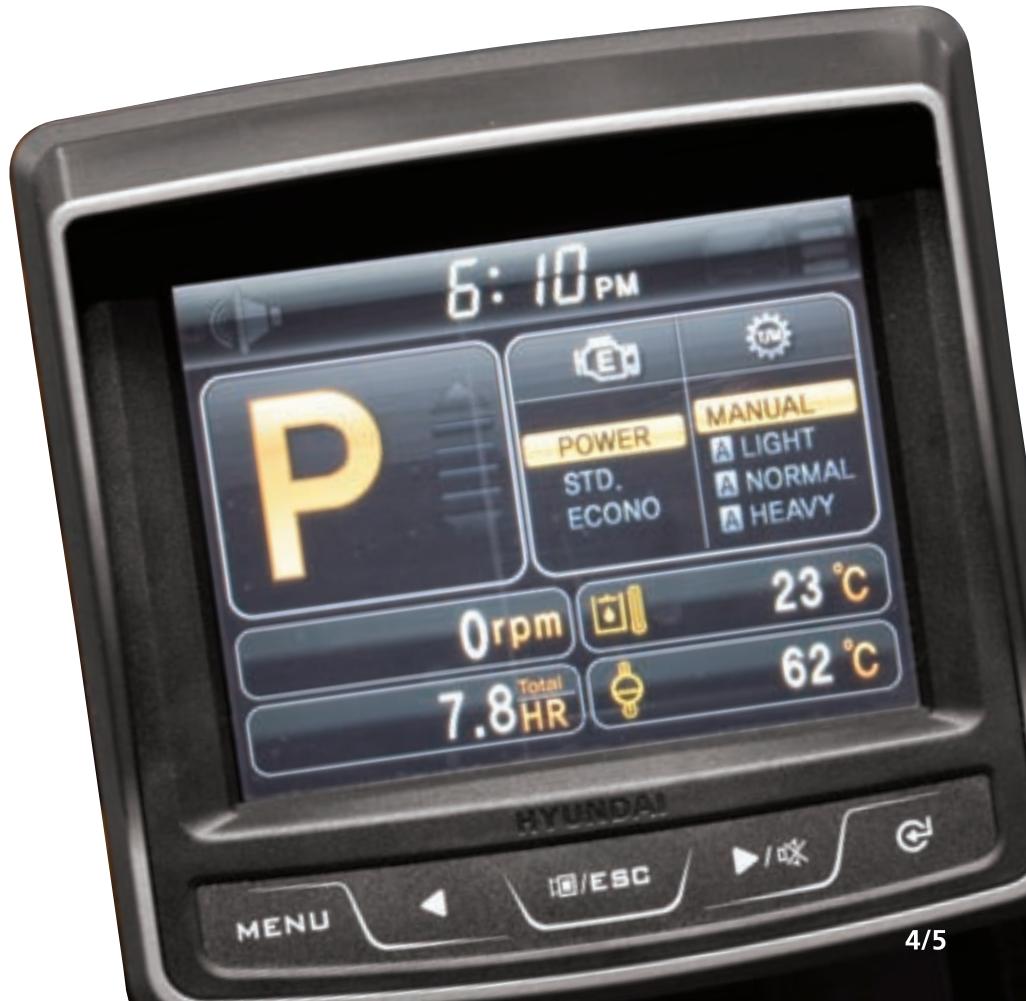

Le combiné d'instruments sophistiqué incluant un écran LCD couleur de 5,7 pouces permet à l'opérateur de sélectionner les réglages préférentiels de sa machine. L'opérateur peut régler l'ouverture de la flèche et le niveau du godet tout en surveillant les réglages préférentiels sur le moniteur. Un système de charge utile intégré indique clairément la charge embarquée sur l'écran et contribue à accroître l'efficacité de travail. L'autodiagnostic, la rétrocaméra à activation automatique, les listes de contrôle de maintenance et la sécurité de machine au démarrage sont intégrés dans le moniteur pour rendre la machine plus polyvalente et l'opérateur plus productif. L'écran LCD est monté sur un support pivotant permettant à l'opérateur de le régler selon ses préférences.

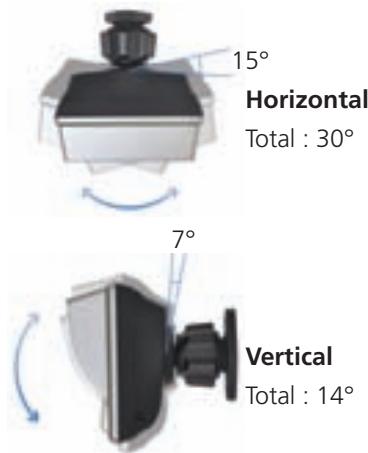

Ecran LCD réglabre

Rotation 540^

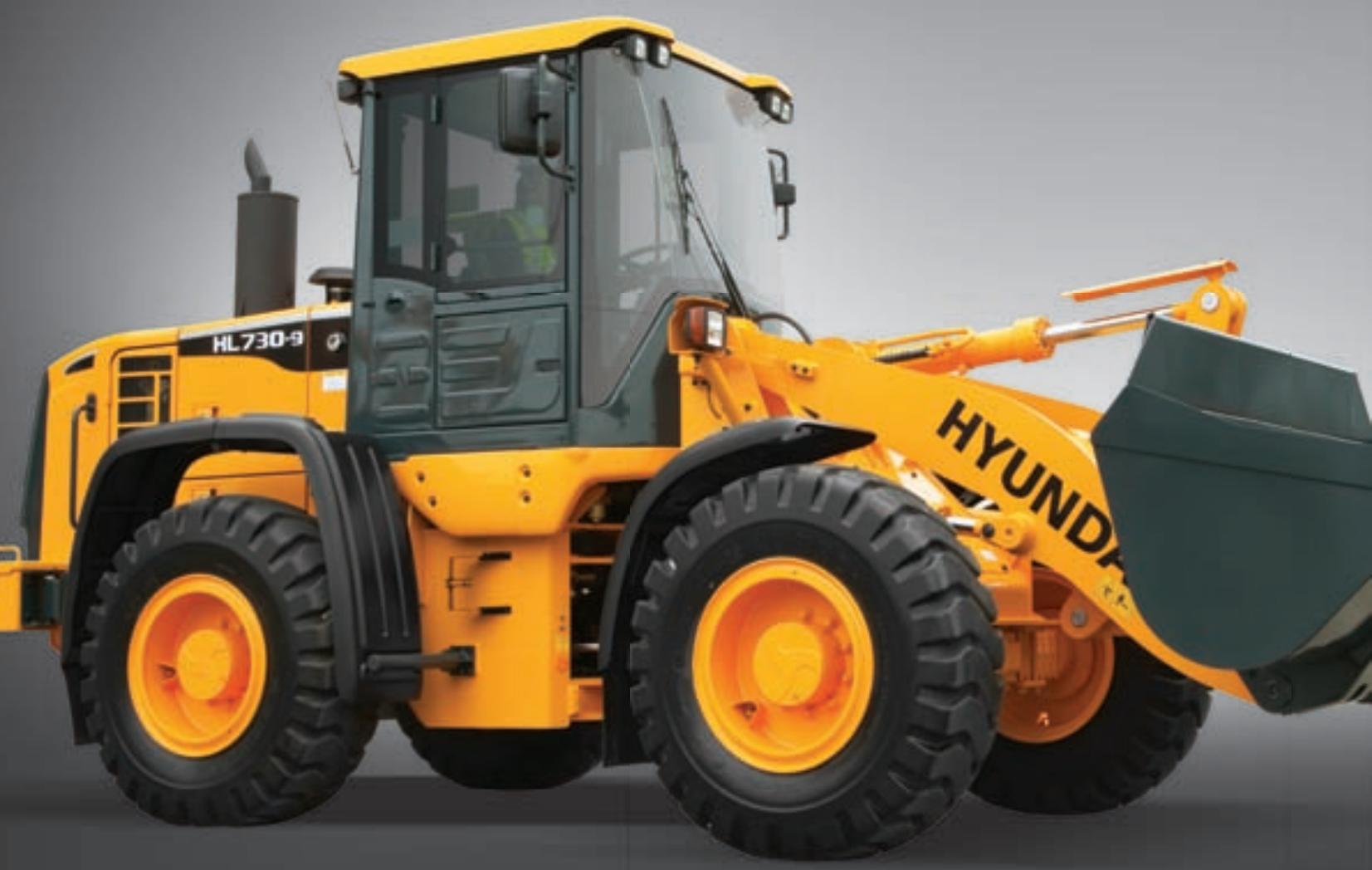

Performances

Un opérateur qui peut compter sur sa machine prend plaisir à son travail. La Série 9 est synonyme de performances durables en termes de robustesse, de vitesse et de fiabilité. Le système hydraulique innovant rend la chargeuse de la Série 9 rapide,/agréable et facile à manier.

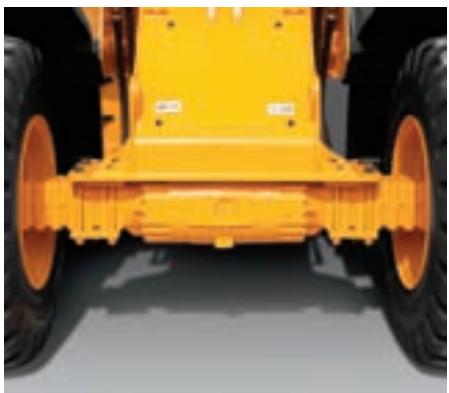

Fiabilité et longévite accrues

Les essieux perfectionnés améliorent la conduite sur sol inégal. Les freins à réglage automatique compensent l'usure du disque, réduisent les intervalles d'entretien et améliorent les performances de freinage. Le nouveau système hydraulique de détction de charge à pompé à piston à volume variable et clapet de distribution central fermé assure une puissance hydraulique efficace et des économies d'énergie supplémentaires.

Les refroidisseurs montés en parallèle entièrement revus, dotés d'aillettes à persienne facilitent le nettoyage et l'entretien de notre Série 9.

Tous les refroidisseurs sont fabriqués avec une barre en aluminium et ont subi des tests d'usine approfondis en termes de résistance aux chocs thermiques afin de leur assurer une grande longévité. Le condensateur d'air en aluminium sans persienne monté sur le dessus et le compresseur de climatisation à volume variable sont concus pour une capacité de refroidissement maximale et des économies d'énergie. La biellette de vérin de direction et la barre de godet sont fabriquées en acier moulé pour leur assurer robustesse et fiabilité.

Différents modes de fonctionnement

Les chargeuses de la Série 9 sont conçues pour permettre à l'opérateur de personneliser la puissance moteur de la machine, le moment de changement de vitesse de la boîte automatique et la coupure d'embrayage en fonction de l'application et des préférences de l'opérateur. Des boutons rotatifs pratiques permettent d'ajuster facilement le mode de puissance moteur, le mode de changement de vitesse et le mode de coupure d'embrayage. De plus, la chargeuse de la Série 9 peut être équipée d'un système de réglage de suspension en option. Le système de réglage de suspension dispose d'un accumulateur d'amortissement qui freine les vérins de flèches afin d'améliorer le comport de l'opérateur et de réduire la perte de matérieliau. La polyvalence des modes de fonctionnement de la Série 9 contribue à améliorer la productivité, à accroître le comport de l'opérateur et à réduire la consommation de carburant.

3 modes de puissance du moteur

Mode Power: travail intensif
Mode standard: travail générique
Mode Economy: travail léger

4 modes de changement de boite de vitesses

Manual Mode

Mode Auto-Light: travail léger & transport longue distance

Mode Auto-Normal: Chargement et rétraction généraux de matérieliers légers

Mode Auto-Heavy: Chargement et rétraction difficiles de matériaux lourds

3 modes de coupure d'embrayage

Mode Low: Courtes distances et chargement rapide
Mode Medium: Chargement général
Mode High: Chargement en pente

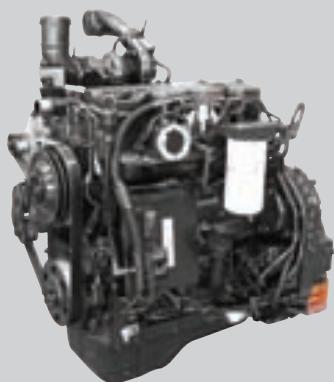

Moteur Cummins QSB 4.5

Le moteur à commande électronique Cummins QSB4.5 allie commandes électroniques complètes et fiabilité des performances. La combinaison d'un système à rampe commune haute pression et d'une technologie sophistiquée de combustion dans le cylindre accroit la puissance et réduit la consommation de carburant. Grâce à ses commandes électroniques de pointe, le QSB4.5 est conforme aux normes d'émissions EPA Tier3 et EU Stage IIIA.

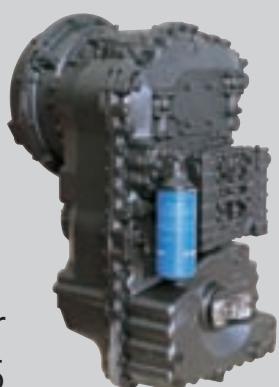

Boîte de vitesses entièrement automatique

Une boîte de vitesses entièrement automatique a été adoptée pour assurer une longévité maximale, une perte de puissance minimale, une vitesse de translation supérieure et un silence de marche. La commande d'embrayage améliorée et le changement de vitesse en douceur contribuient à une conduite plus souple. Les défauts de transmission sont consignés et accessibles via le moniteur.

Rentable

Un propretaire qui connait sa machine économique de l'argent et prend prise à la posseder. Les chargeuses de la Série 9 représentent une solution de terrasements permettant à votre entreprise de gagner du temps et d'économiser du carburant, des pieces de rechange et des frais. Le système de gestion à distance simplifie le suivi, la surveillance et la gestion à distance de la machine.

Hi-mate (Système de gestion à distance)

Hi-mate, le nouveau système de gestion à distance développé par Hyundai utilisant la technologie satellitaire GPS assure à nos clients le niveau de service et d'assistance le plus élevé. Hi-mate permet aux propriétaires de machines de suivre les performances de la machine, de vérifier son emplacement et d'acceder aux informations de diagnostic à distance grâce à une connexion internet.

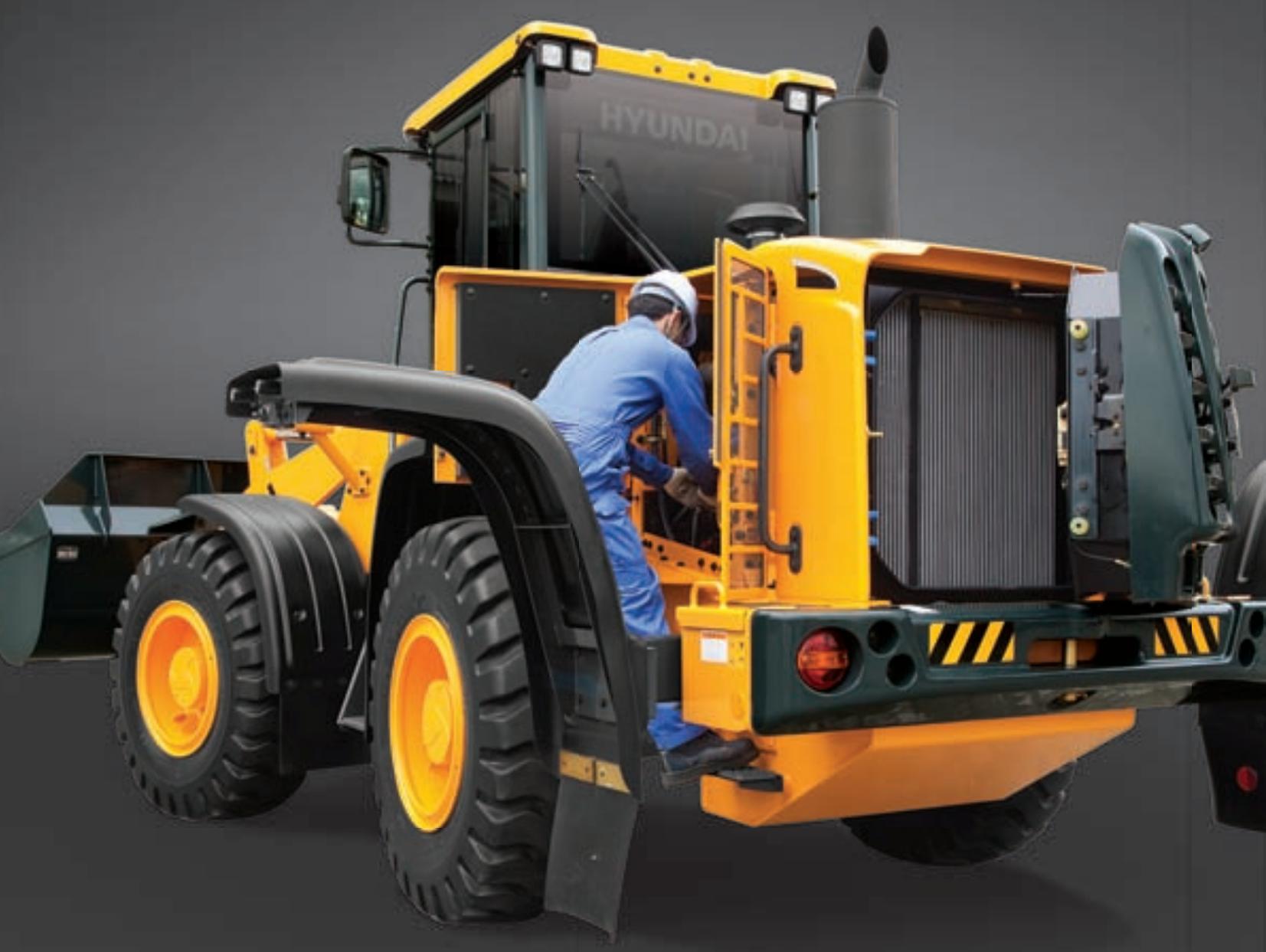

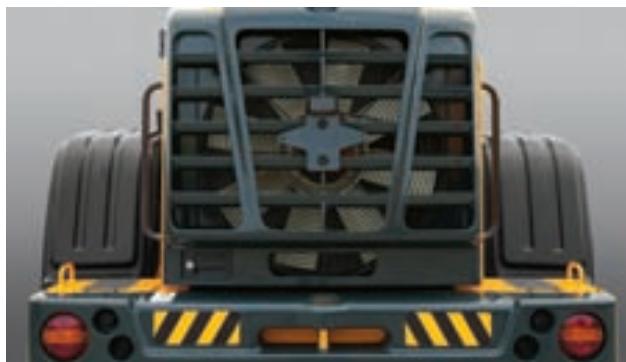

Accès ainsi

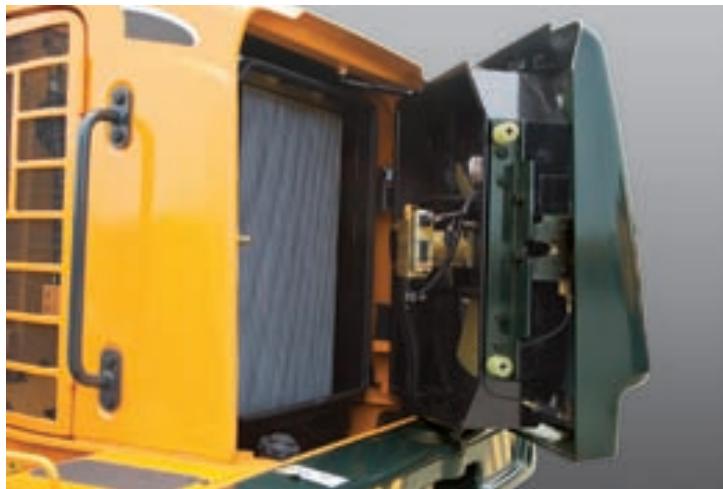

Le ventilateur de refroidissement et le moteur de ventilateur sont intégrés dans la trappe arrière pour un accès aisé et un entretien régulier. L'emplacement pratique des jauges de liquide de refroidissement et de boîte de vitesses facile et accélère le contrôle des niveaux de liquide. L'accès au départ du sol des filtres à carburant et à huile, des raccords de graissage, des fusibles électriques, des composants électroniques, associé à de grands comportiments spacieux, rend l'entretien de la Série 9 en un jeu d'enfant.

Ventilateur de refroidissement à entrainement hydraulique

Le ventilateur de refroidissement entrainé hydrauliquement monté à distance régule la vitesse du ventilateur en fonction des températures réelles de liquide de refroidissement, d'air d'admission, d'huile de boîte et d'huile hydraulique. Ce nouveau ventilateur réduit la consommation de carburant et le bruit de la machine. La fonction d'inversion automatique ou manuelle du ventilateur expulse les débris des refroidisseurs.

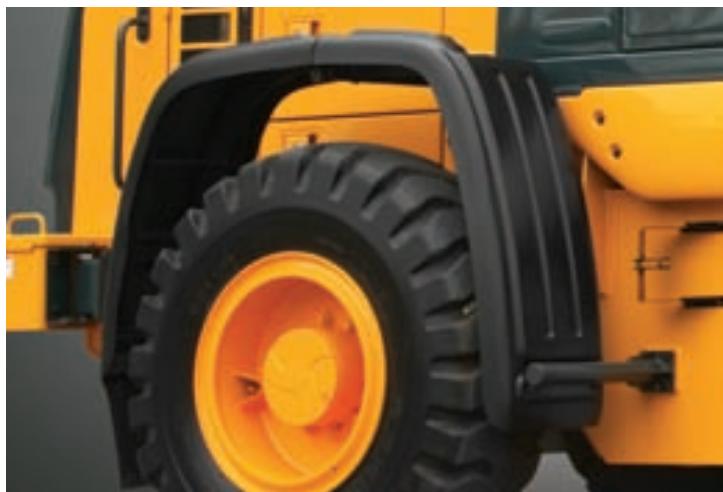

Ailes et garde-boue (option)

Les chargeuses de la Série 9 sont équipées d'aires arrrière complètes et de garde-boue avant et arrière (option) permettant de réduire les projections vers la cabine et le chassiné de la machine.

Filtre à huile hydraulique (1000 h)

Huile hydraulique (5000 h)

Durée de vie prolongée des composants

Les machines de la Série 9 sont conçues pour allonger les intervalles de lubrification et la durée de vie des composants. Les filtres hydrauliques longue durée tiennent jusqu'à 1000 heures et l'huile hydraulique longue durée certifiée Hyundai ne réclame une vidange que tous les 5000 heures. Dans le même ordre d'idée, le nouveau roulement désormais à doubles rouleaux coniques du pivot central nécessite moins d'entretien. La durée de vie prolongée et l'usage réduite des composants contribuient à gagner du temps et de l'argent.

Specifications

MOTEUR

Fabricant/Modèle	CUMMINS QSB4.5
Type	Moteur diesel à commande électronique 4 temps, avec turbocompresseur, injection directe, refroidisseur air-air
Puisance brute	125 cv (93 kW) / 2100 tspm
Puisance nette	123 cv (92 kW) / 2100 tspm
Couple maximum	56 kg.m (408 lb.ft) / 1400 tspm
Nombre de cylindres	4

Alésage x course	107 mm (4.21") x 124 mm (4.88")
Cylindrée	4,5 ℃ (275 cu in)
Taux de compression	17.2 : 1
Filtre à air	sec, éléments doubles
Alternateur	24 V; 70 Amp
Batterie	2 x 12 V, 100 Ah.
Démarreur	24 V; 3,7 kW

Aucune durée n'est requise pour un fonctionnement continu jusqu'à 2133 m (6,998 ft). Ce moteur est conforme aux normes d'émission EPA (Tier III) / EU (Stage III-A).

TRANSMISSION

Type de convertisseur de couple

3 éléments, mono étagé monophasé

Transmission entiement automatique avec changement souple au niveau de la vitesse et du sens de la marche. Convertisseur de couple parfaitement adapté au moteur et à la transmission pour un excellent contrôle de la puissance.

Vitesse de déplacement		km/h (mph)
Avant	1ère	6,1 (3.8)
	2ème	11,2 (7.0)
	3ème	22,2 (13.8)
	4ème	37,2 (23.1)
Marche arrière	1ère	6,4 (4.0)
	2ème	11,8 (7.3)
	3ème	23,4 (14.5)

PONTS

Système d'entrainment	Quatre roues motrices
Installation	Essieu avant rigide et essieu arrêté oscillant
Oscillation essieu arrêté	+/- 12° (total 24°)

Réduction de roue	Réduction planétaire au frein de roue
Différentiel	Avant : Différentiel à glissement limité Arrière : conventionnel
Taux de réduction	22.0

SYSTÉME HYDRAULIQUE

Type	Système hydraulique à détention de charge
Pompe	A pistons axiaux variable, max. 126 l/min (33.3 gal/min) @ régime régulé
Bloc distributeur	2 fonctions (godet, flèche) 3 fonctions (godet, flèche, aux) Manette pilotée
Réglage de la soupape de décharge	250 kgf/cm² (3.556 psi)

Pilotype	Type	Circuit d'élevation et d'inclinaison actionné par pilote, commande standard à levier unique (manette)
	Circuit de levage	La soupape possède quatre fonctions: levage, immobilisation, descente et flottement. Un système de reglage pour l'arrêt automatique de mouvement de la flèche au position préféree.
	Circuit d'inclinaison	La soupape possède trois fonctions: retard d'inclinaison, immobilisation et déversement. Un système de reglage pour l'arrêt automatique de mouvement du godet au position préféree.
VérinsLevage Inclinaison HL730-9/730XTD-9/730TM-9Inclinaison HL730-9/730XTD-9HL730TM-9		Type: Double actionNombre de cylindres - alésage x course;2-ø 100 mm x 750 mm (3.9" x 29.5")ø 110 mm x 510 mm (4.3" x 20.1")2-ø 90 mm x 775 mm (3.5" x 30.5")
Durée du cycle		HL730-9 / HL730XTD-9	HL730TM-9
Levage (avec charge)		5,4 sec	5,4 sec
Déversement		1,0 sec	1,4 sec
Descentre (vide)		2,8 sec	2,8 sec
Total		9,2 sec	9,6 sec

FREINS

Freins de service	Freins à disque humide à actionnement hydraulique sur toutes les roues Indépendant essieu par essieu A ajustement automatique et intégré dans le moyeu de roue
Frein de stationnement	A serrage par ressort, desserrage hydraulique, intégré dans l'essieu avant
Frein d'urgence	Lorsque la pression d'huile de freinage diminue, un tímoin lumineux le signale à l'opérateur et le frein de stationnement s'applique automatiquement.

CAPACITÉS DE REMPLISSAGE

Réservoir de carburant	218 litres (57.6 USgal)
Système de refroidissement	30 litres (7.9 USgal)
Huile moteur	11 litres (2.9 USgal)
Boîte de vitesses	20 litres (5.3 USgal)

VUE D'ENSEMBLE

Description		UNITE	HL730-9	HL730XTD-9	HL730TM-9
Poids en ordre de marche		kg (lb)	9800 (21,600)	10000 (22,050)	10200 (22,500)

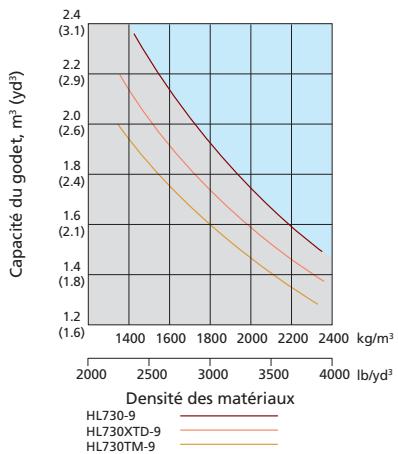

Capacité du godet	Nominale	m³(yd³)	1,9 (2.5)	1,9 (2.5)	1,7 (2.2)
	A ras	m³(yd³)	1,6 (2.1)	1,6 (2.1)	1,45 (1.9)
Effort de décollement du godet		kg (lb)	9150 (20,170)	9070 (20,000)	9960 (21,960)
Charge de bascurement	Droit	kg (lb)	7900 (17,420)	7120 (15,700)	6750 (14,880)
	Braqué à 40°	kg (lb)	6900 (15,210)	6130 (13,510)	5800 (12,790)

SYSTEME DE DIRECTION

Type	Direction assistée entièrement hydraulique
Pompe	Pompe à piston, max. 126 l/min (33.3 gal/min) @ régime déterminé
Réglage de la soupape de décharge	210 kg/cm2(2,986 psi)
Vérin TypeAlésage x course	Double action60 mm x 412 mm (2.4" x 16.2")
Angle de direction	40° (dans chaque direction)

Caracteristiques - Articulation mediane du chassis
- Colonne de direction inclinable et téléscopique

Essieu avant	17,7 litres (4.7 USgal)
Essieu arrêté	17,7 litres (4.7 USgal)
Réserveur huile hydraulique	121 litres (32.0 USgal)
Circuit hydraulique (réservoir compris)	154 litres (40.7 USgal)

PNEUS

Type	Tubeless, pneus design chargeuse
Standard	20.5-25, 16 PR, L3
En option	17.5-25, 12 PR, L317.5-25, 12 PR, L217.5 R25 XHA*

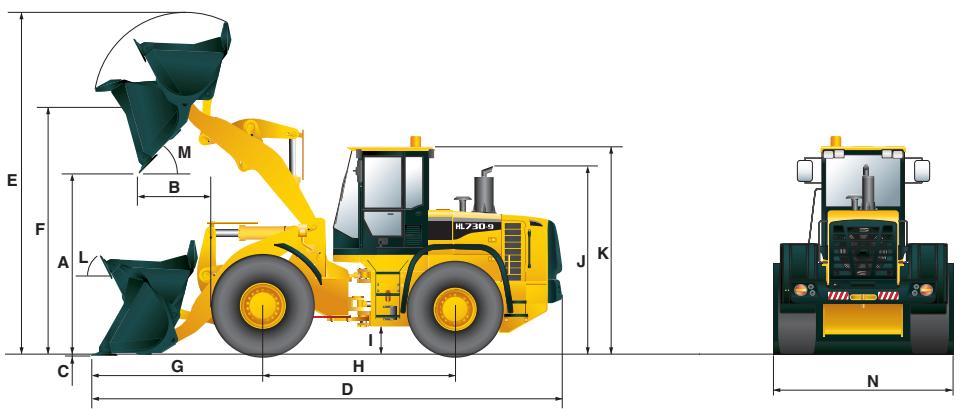

DIMENSIONS

Description		UNITE	HL730-9	HL730XTD-9	HL730TM-9
Type de godet		Bord coupant boulonné à usage général
A. Hauteur sous goder à hauteur maximale et à angle de déversement de 45°.		mm (ft-in)	2700 (8' 10")	3035 (9' 11")	2785 (9' 2")
B. Portée	Levage complet	mm (ft-in)	1040 (3' 5")	1010 (3' 4")	1130 (3' 8")
	7 pieds de hauteur	mm (in)	1470 (4' 10")	1730 (5' 8")	1600 (5' 3")
C. Profondeur d'excavation		mm (ft-in)	103 (4.1")	117 (4.6")	95 (3.7")
D. Longueur hors tout	au sol	mm (ft-in)	6950 (22' 10")	7240 (23' 9")	7060 (23' 2")
	en transport	mm (ft-in)	6895 (22' 7")	7205 (23' 8")	6870 (22' 6")
E. Hauteur hors tout (leverage total)		mm (ft-in)	4850 (15' 11")	5190 (17')	4900 (16' 1")
F. Pivot godet à hauteur max.		mm (ft-in)	3640 (11' 11")	3980 (13' 1")	3795 (12' 5")

Description		UNITE	HL730-9	HL730XTD-9	HL730TM-9
G.	Surplomb avant	mm (ft-in)	2365 (7' 9")	2655 (8' 9")	2470 (8' 1")
H.	Empattement	mm (ft-in)	2750 (9')	2750 (9')	2750 (9')
I.	Garde au sol	mm (ft-in)	370 (1' 3")	370 (1' 3")	370 (1' 3")
J.	Hauteur sur échévement	mm (ft-in)	3010 (9' 11")	3010 (9' 11")	3010 (9' 11")
K.	Hauteur sur cabine	mm (ft-in)	3170 (10' 5")	3170 (10' 5")	3170 (10' 5")
L.	Angle de recul	au sol	degré	42	42
		en transport	degré	47	49
M.	Angle de déversement		degré	48	48
	Cercle de passage		mm (ft-in)	11020 (36' 2")	11300 (37' 1")
N.	Largeur hors tout		mm (ft-in)	2450 (8')	2450 (8')

Description	Modification du poids en ordre de marche kg (lb)	Modification dans basculement statique charge droite kg (lb)	Modification dans basculement statique charge -virage 40° complet kg (lb)
17.5-25 12PR L2	-60 (-132)	-43 (-95)	-38 (-84)
17.5 R25 XHA*	+80 (+176)	+57 (+126)	+50 (+110)

EQUIPMENT STANDARD

Système électrique

Alternate 70A

Alarmes, sonore et visuelle

• colmatage du filtré à air

• erreur de transmission

• tension alternateur

• pression huile de freinage

• pression d'huile moteur

• frein de stationnement

• niveau de carburant

• température de l'huile hydraulique

• température du liquide de

refroidissement

• pression huile de freinage

Alarmede recul

Batteries, 850 CCA, 12V, (2)

Jauges

• température du liquide de

refroidissement moteur

• niveau de carburant

• température de l'huile hydraulique

-tachymetre

• température de l'huile de transmission

• voltmetre

Klaxon, electrique

Témoins lumineux

• coupure embravage

• feu de route

• clignant

-lampes de travail

Ecran LCD

• horloge et code d'erreur

• heures de fonctionnement

-régime moteur

-indicateur derapportengagé

-temps de travail et distance

• température (liquide de refroidissement,Huile hydraulique, houile de boite)

Feux

-1 plafonnier à LED

• 2 faux stop et faux arrêté

-4clignotants

• feu stop (contrepoids)

• 2 projecteurs sur le chassis avant

• 2 lampes de travail sur le toit de la cabine (avant)

• 2 lampes de travail sur le toit de la cabine (arrière)

Commutateurs

-coupure embrayage

• détresse

• clé de contact, interrupteur marche/ arrêt

• éclairage principal (lampes de travail etbjecteurer)

• frein de stationnement

• essuie-glace et lave-glace arrête

• interrupteur principal de batterie

• coupure du système pilote

Démarreur, électriche
Démarreur et système de charge (24 volts)

Cabine

(insonorisé et pressurisée) avec:

• allume-cigare et dendrier

• portemanteau

Contrôle automatique de température

• climatisation et chauffage

• dégivrage

• lave-glaces et essuie-glaces

intermittents, avant et arriere

Space de rangement personnel: portogobelet

Rétroviseurs (2 intérêurs)

Rétroviseurs (2 extérieurs)

Ceinture de sécurité rétractable 2'' & siege de suspension régliable avec accoudoirs

Colonne de direction inclinable / telescopique

Volant avec bouton

Verre de sécurité teinté

Poche pour magazine

Pédales

• une pédale d'accéléateur

• une pedale de frein

Tapis de sol en caoutchouc

Repose-poignets

Radio/lecteur USB

Moteur

Antigel

Moteur, Cummins QSB4.5

diesel faibles émissions, Tier-III

3 modes de fonctionnement

• Power/Standard/Economy

Trappes du moteur, verrouillables

Pompe d'amorçage du carburant moteur

Protection ventilateur

Séparatee eau/carburant

Réchauffeur de carburant

Silencieux, sous le capot avec grand tuyau d'échévement

Chapeau antipluie, admission d'air moteur

Radiateur (type désaération)

Aide au démarrage

(chauffage d'admission d'air)

Capteur d'eau sur filtré à carburant

Groupe transmission

Freins: Service, disque humide

Différentiel avant: à glissement limité

Différentiel arrêté: conventionnel

Frein de stationnement

Convertisseur de couple

Transmission, commande informatique,

changement électronique, changement

automatique et changement rapide

compris

Refroidisseur d'huile de transmission

Système hydraulique

Déploiement de la flèche, automatique

Positionneur du godet, automatique

Diagnostic raccordements sous pressiion

Système hydraulique,

2 bobines, levier simple, contrôle pilote

pour l'actionnement de la flèche et

du godet

Ventilateur de refroidissement distant

commande hydraulique, type à détention

de température

Autres

Levier de blocage d'articulation

Jauge visuelle de niveau de liquide de

refroidissement

Contrepoids

Serrures de portes et bouchons, clé unique

universal

Portes, accès pour entretien (verrouillage)

Barre d'attelage avec cheville

Jauge manuelle pour niveau d'huile moteur

Situés de maniere ergonomique et

antidérapants, gauche et droite

-rampes

• échelles

• plates-formes

-marches

Garde-boue (avant/arrière)

Protection, tige de cylindre du godet

Jauge visuelle du niveau d'huile

hydraulique

Support de la plaque d'immatriculation

Crochets de levage et de fixation au sol

Butées de direction amorties

Leus (17.5-25, 12PR,L3)

Niveau d'huile de boite de vitesses

Verrous de protection contre le vandalisme

EQUIPMENT EN OPTION

Convertisseur 24 volts vers 12 volts CC

Climatisation:

• climatisation uniqueness

• chauffage uniqueness

Gyrophare

Auxiliaire, 2 lampes de travail sur le toit

avant (lampes au xénon)

Auxiliaire, 2 lampes de travail sur le toit arrirée

Bord coupant en 3 pieces, boulonne

Différentiel arrêté: à glissement limité

Extincteur

Dispositif levage elevé avec contrepoids en

option, 410kg (904 lb)

Commande hydraulique, 2 levers

Commande hydraulique, 3 leviers

3e bobine pour fonction auxiliaire

Manette pour commande de translation

(FNR)

Garde-boue

Combinaison de travail pour l'opérateur

Système de réglage de la suspension

Rétroviseurs chauffants (2 extérieurs)

Siège

• Ceinture de sécurité statique 2" 8

suspension mécanique régable (vinele)

• Ceinture de sécurité statique 3" &

suspension mécanique régliable

• Ceinture de sécurité rétractable 2" &

suspension à air réglable (chauffée)

Pneus :

-17.5-25,12PR,L2

-17.5 R25 XHA*

Trousse à outils

Dents, 1 piece, boulonnée

Protections

• carter

• transmission

Cale de roue

Hi-Mate (Système de gestion à distance)

Caméra de recul

Pédale de frein double

Pare-soleil enroulable (lunette arrête)

Eclairage de plaque minéalogique

Prefiltre, admission d'air moteur

les mesures imperiales sont arrondies à la livre ou au pouce le plus proche.

VOTRE CONTACT

HYUNDAI

HEAVY INDUSTRIES EUROPE

CONSTRUCTION EQUIPMENT
