FISHFINDERS FISH 4500 - Sondeur de pêche NAVMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sondeur de pêche bi-fréquence
Marque	Navman
Modèle	FISHFINDERS FISH 4500
Taille de l'écran	5 pouces (127 mm) diagonale
Résolution écran	320 × 234 pixels
Alimentation	10,5 à 32 V CC
Consommation électrique	400 mA (min) à 800 mA (max avec rétro-éclairage)
Puissance d'émission	Jusqu'à 600 W RMS
Fréquences	Bi-fréquence 200 kHz / 50 kHz
Profondeur maximale	Jusqu'à 1 000 m (conditions optimales)
Température de fonctionnement	0 à 50 °C
Indice d'étanchéité	IP67
Interfaces	NMEA 0183 version 2.0, NavBus
Accessoires inclus	Boîtier, câble d'alimentation, étrier, sonde bi-fréquence tableau arrière, capot de protection, kit d'encastrement, notice
Entretien et nettoyage	Nettoyer l'écran avec un chiffon humide et un détergent doux. Éviter les produits abrasifs.

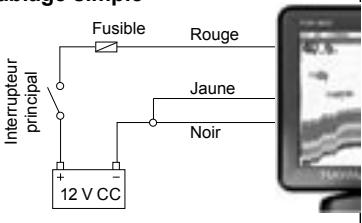

Sécurité	Utiliser un fusible 2 A ; installation conforme ; ne pas couper le câble sonde ; respecter les distances de sécurité.
Pièces détachées et réparabilité	Aucune pièce détachée disponible pour l'utilisateur ; réparation exclusivement par Navman agréé.
Informations générales	Notice traduite de l'anglais ; version anglaise faisant foi en cas de litige.

FOIRE AUX QUESTIONS - FISHFINDERS FISH 4500 NAVMAN

Comment allumer le sondeur Navman FISH 4500 ?

Appuyez sur la touche alimentation. Si câblé en marche auto, il s'allume avec le contact.

Comment régler la fréquence (50 ou 200 kHz) ?

Dans le menu Paramétrage > Sonar, sélectionnez Fréquence : 200 kHz (eaux peu profondes), 50 kHz (eaux profondes) ou 50+200 kHz (bi-fréquence).

Pourquoi l'écran reste-t-il noir quand j'allume l'appareil ?

Vérifiez le niveau de rétro-éclairage (touche ) ; il est peut-être trop bas. Appuyez sur ENT pour augmenter.

Comment nettoyer l'écran du sondeur ?

Utilisez un chiffon humide avec un détergent doux. N'utilisez pas de produits abrasifs, essence ou solvants.

Le sondeur ne détecte pas le fond : que faire ?

Passez en échelle automatique ou augmentez manuellement l'échelle. Vérifiez que la sonde est propre et bien installée.

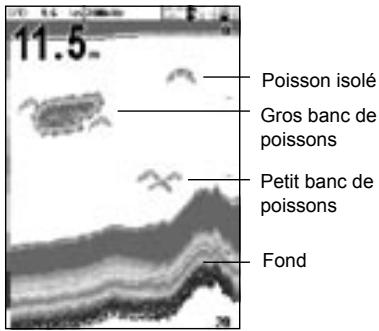

Comment interpréter les arcs poisson ?

Les poissons traversant le cône d'ultrasons forment des arcs. En mode 50 kHz, le cône plus large facilite leur observation. Le centre de l'arc correspond au moment où le poisson est au centre du cône.

Comment paramétrer les alarmes de profondeur ?

Dans Paramétrage > Alarmes, activez les alarmes Haute (eau peu profonde) et Basse (eau profonde). Réglez les valeurs de déclenchement.

Puis-je utiliser ce sondeur avec un GPS Navman ?

Oui, via l'interface NMEA ou le NavBus. Il peut échanger des données avec les traceurs TRACKER 5500/5600.

Comment étalonner la vitesse ?

Dans Paramétrage > Étalonnage, sélectionnez Vitesse. Comparez avec une source fiable (GPS) et ajustez la valeur affichée.

Que faire si la consommation essence affichée est erronée ?

Vérifiez le câblage (prise blanche), l'étalonnage du capteur et la fonction Réservoir plein après remplissage. Assurez-vous que le sondeur est câblé en marche automatique.

MODE D'EMPLOI FISHFINDERS FISH 4500 NAVMAN

Le FISH 4500 et le FISH 4600 sont paramétrés par défaut en pieds, °F (Fahrenheit), gallons US et nœuds. Veuillez vous reporter à la section 3-6 “Paramétrage > Unités” pour modifier ces unités.

Important

Il incombe au propriétaire de veiller à ce que l'appareil et le(s) capteur(s) soient installés et utilisés de telle sorte qu'ils ne causent pas d'accidents, de blessures ou de dommages matériels. L'utilisateur est seul responsable du respect des règles de sécurité en matière de navigation.

NAVMAN NZ LIMITED DECLINE TOUTE RESPONSABILITE DANS LE CAS D'UNE UTILISATION DU PRODUIT OCCASIONNANT DES ACCIDENTS, DES DOMMAGES MATERIELS OU UN NON-RESPECT DE LA LOI.

Langue de référence : cette notice a été traduite de l'anglais. En cas de litige concernant l'interprétation de la notice, la version anglaise de la notice prévaudra.

Fonctions Essence : la fonction Economie (distance parcourue par unité d'essence consommée) peut varier de façon importante selon la charge du bateau et les conditions de navigation. Grâce à la gestion électronique de votre consommation d'essence, le FISH 4500 et le FISH 4600 peuvent estimer le volume de carburant restant dans le réservoir. Toutefois, il est nécessaire de vérifier cette valeur, en contrôlant visuellement ou de toute autre manière la quantité d'essence restant réellement dans le réservoir. Ce contrôle permet ainsi de remédier aux éventuelles erreurs d'utilisation des fonctions Essence (telles qu'oublier de remettre à zéro la quantité d'essence consommée après avoir fait le plein ou faire tourner le moteur sans activer les fonctions Essence) ou à toute autre opération susceptible de fausser la gestion électronique de votre consommation. Veillez à prévoir à bord un volume d'essence suffisant à votre voyage ainsi qu'une réserve de secours.

Cette notice présente le FISH 4500 et le FISH 4600 tels qu'ils sont à la date d'impression. Navman NZ Limited se réserve le droit de modifier les caractéristiques techniques de ces produits sans préavis.

Copyright © 2004 Navman NZ Limited, Nouvelle-Zélande, tous droits réservés. Navman est une marque déposée de Navman NZ Limited.

1 Introduction. 6

1-1 Caractéristiques des FISH 4500/4600 6 1-2 Principe des FISH 4500/4600 7

3 Paramétrage des FISH 4500/4600 10

3-1 Paramétrage > Système 11 3-2 Paramétrage > Sonar 11 3-3 Paramétrage > Essence 13 3-4 Paramétrage > Lochs 14 3-5 Paramétrage > Alarmes 14 3-6 Paramétrage > Unités 15 3-7 Paramétrage > Transfert données 15 3-8 Paramétrage > Étalonnage 16

4 Utilisation des FISH 4500/4600. 17

4-1 Interprétation de l'écran 17 4-2 Détection des poissons en mono ou bi-fréquence 20 4-3 Détection et affichage des poissons 22 4-4 Gain 23 4-5 Échelle 24

5 Écrans des FISH 4500/4600 25

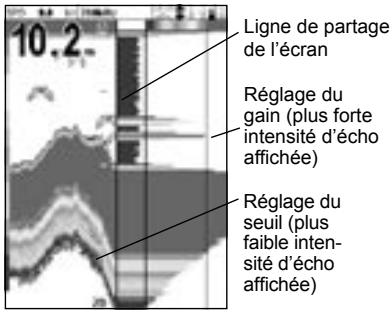

5-1 Ecran Sonar 25 5-2 Ecran Sonar Zoom 26 5-3 Ecran Sonar Fond 27 5-4 Ecran Sonar 50/200 27 5-5 Ecran Sonar A-Scope 28 5-6 Ecran Essence 28 5-7 Ecran Données 29 5-8 Ecran Infos Techniques 29

6 Installation et entretien 30

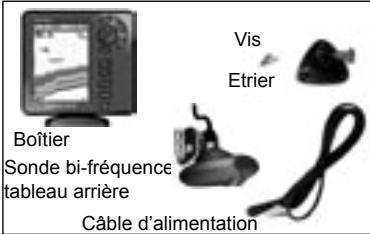

6-1 Éléments livrés avec votre sondeur de pêche 30 6-2 Options et accessoires 30 6-3 Montage et démontage du boîtier 30 6-4 Branchements alimentation et capteur 31 6-5 Câblage 32 6-6 Systèmes composés de plusieurs instruments 33 6-7 Nettoyage et entretien 34

Appendice c - en cas de problème 37

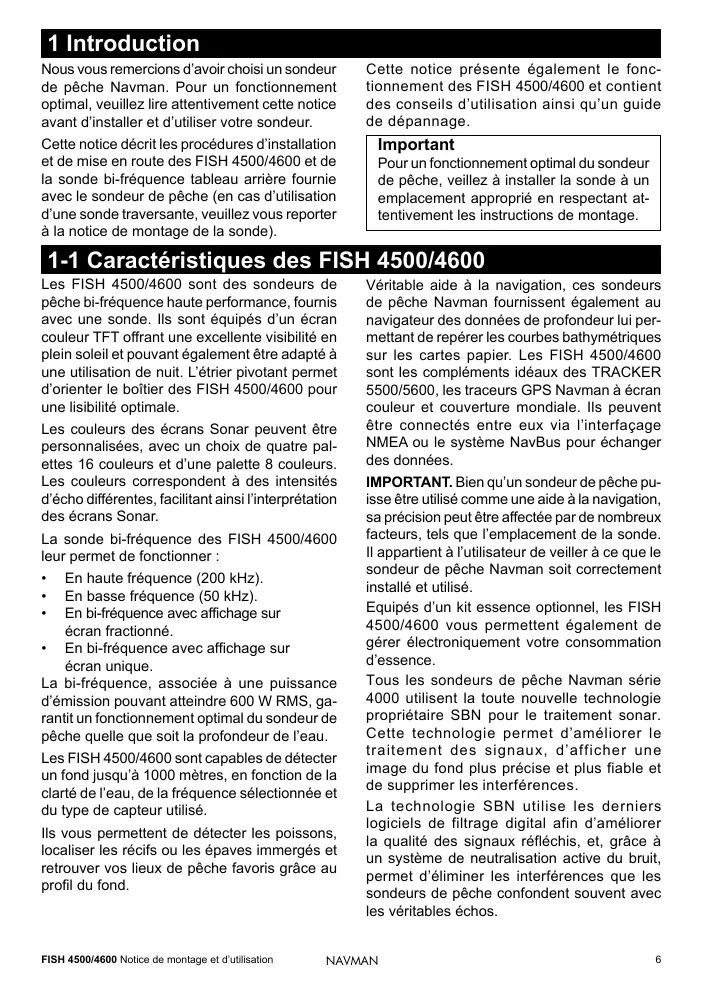

Nous vous remercions d'avoir acheté un sondeur de pêche Navman. Pour un fonctionnement optimal, veuillez lire attentivement cette notice avant d'installer et d'utiliser votre sondeur.

Cette notice décrit les procédures d'installation et de mise en route des FISH 4500/4600 et de la sonde bi-fréquence tableau arrêtée fournie avec le sondeur de pêche (en cas d'utilisation d'une sonde traversante, veuillez vous reporter à la notice de montage de la sonde).

Cette notice présente également le fonctionnement des FISH 4500/4600 et contient des conseils d'utilisation ainsi qu'un guide de dépannage.

Important

Pour un fonctionnement optimal du sondeur de pêche, veillez à installer la sonde à un emplacement approprié en respectant attentivement les instructions de montage.

1-1 Caractéristiques des FISH 4500/4600

Les FISH 4500/4600 sont des sondeurs de pêche bi-fréquence haute performance, fournis avec une sonde. Ils sont équipés d'un écran couleur TFT offrant une excellente visibilité en plein soleil et pouvant également être adapté à une utilisation de nuit. L'étrier pivotant permet d'orienter le boîtier des FISH 4500/4600 pour une lisibilité optimale.

Les couleurs des échansonsar peuvent être personnalisées, avec un besoin de quatrelettes 16 couleurs et d'une palette 8 couleurs. Les couleurs correspondant à des intensités d'écho différentes, facilitant ainsi l'interprétation des échansonsar.

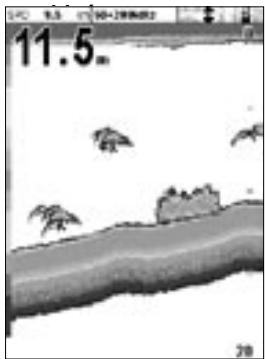

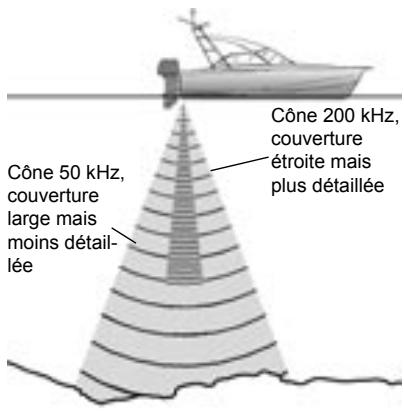

La sonde bi-fréquence des FISH 4500/4600 leur permet de fonctionner :

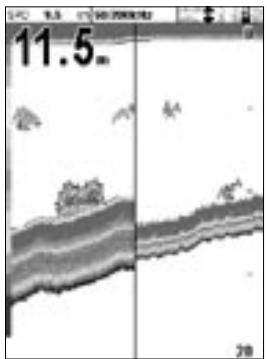

En haute fréquence (200 kHz). En basse fréquence (50 kHz). - En bi-fréquence avec affichage sur écran fractionné. - En bi-fréquence avec affichage sur écran unique.

La bi-fréquence, associée à une puissance d'émission pouvant atteindre 600 W RMS, garantit un fonctionnement optimal du sondeur de pêche quel que soit la profondeur de l'eau.

Les FISH 4500/4600 sont capables de détecter un fond jusqu'à 1000 mètres, en fonction de la clarté de l'eau, de la fréquence sélectionnée et du type de capteur utilisé.

Ils vous permettent de détecter les poissons, localiser les récifs ou les épaves immergées et retrouver vos lieux de pêche favoris grâce au profil du fond.

Véritable aide à la navigation, ces sondeurs de pêche Navman fournissent également au navigateur des données de profondeur lui permettant de repérer les courbes bathymétriques sur les cartes papier. Les FISH 4500/4600 sont les compléments idéaux des TRACKER 5500/5600, les traceurs GPS Navman à écran couleur et couverture mondiale. Ils peuvent être connectés entre eux via l'interfacage NMEA ou le système NavBus pour échanger des données.

IMPORTANT. Bien qu'un sondeur de pêche puisse être utilisé comme une aide à la navigation, sa précision peut être affectée par de nombreux facteurs, tels que l'emplacement de la sonde. Il appartient à l'utilisateur de veiller à ce que le sondeur de pêche Navman soit correctement installé et utilisé.

Equipés d'un kit essence optionnel, les FISH 4500/4600 vous permettent également de générer électroniquement votre consommation d'essence.

Tous les sondeurs de pêche Navman série 4000 utilisent la toute nouvelle technologie propriétaire SBN pour le traitement sonar. Cette technologie permet d'améliorer le traitement des signaux, d'afficher une image du fond plus précise et plus fiable et de supprimer les interférences.

La technologie SBN utilise les derniers logiciels de filtrage digital afin d'améliorer la qualité des signaux réfléchis, et, grâce à un système de neutralisation active du bruit, permet d'éliminer les interférences que les sondeurs de pêche confondent souvent avec les véritables échos.

1-2 Principe des FISH 4500/4600

Les FISH 4500/4600 sont composés de deux éléments :

• une sonde fixée à la coque. - un boitier.

La sonde émet un signal ultrason (son d'une fréquence supérieure au seuil de perception de l'oreille humaine) qui se propage vers le fond sous la forme d'un cône, à une vitesse d'environ 1463 m/s.

Lorsque le signal rencontre un objet, tel qu'un poisson, ou le fond, une partie du signal est renvoyée vers la sonde. Le sondeur de pêche calcule la profondeur de l'objet ou du fond en évaluant le temps écoulé entre l'émission du signal et la réception de son écho. Dès que la sonde reçoit un écho, elle émet un nouveau signal.

Chaque écho est converti en un signal électronique, affiché à l'écran sous la forme d'une ligne verticale de pixels. Les échos les plus récents

s'affichent sur la partie droite de l'écran, puis défilent vers la gauche avant de disparaître totalement de l'écran.

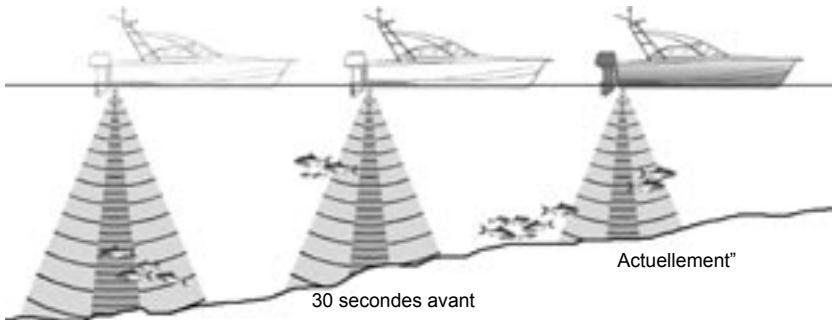

La vitesse de défilément des images à l'écran dépend de la profondeur de l'eau et du réglage de la vitesse de défilément. Veuillez vous reporter à la section 3-2 “Paramétrage > Sonar” et à la section 4-1 “Interprétation de l'écran” pour plus d'informations.

La représentation des échos à l'écran dépend :

des réglages du sondeur de pêche (fréquence sélectionnée, réglages de l'échelle et du gain). des échos (différents selon les types de poisson et de fond, les épaves et les algues). des interférences (clarté de l'eau, bulles d'air).

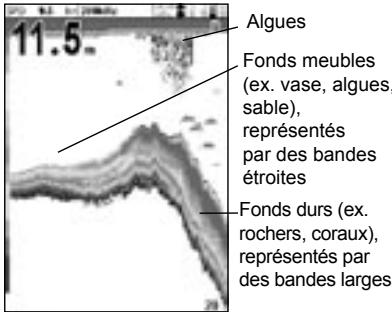

Veuillez vous reporter à la section 4-1 "Interprétation de l'écran" pour plus d'informations.

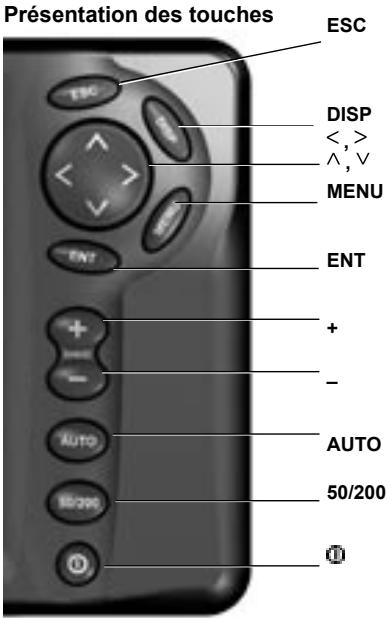

2 Fonctionnement général

Si le menu n'est affiché à l'écran, pour activer l'écran Sonar. Si un menu est affiché à l'écran, pour effacer les éventuels changements effectués et retourner à l'écran précédent.

Pour afficher le menu Écrans.

Pour déplacer la barre de sélection ou modifier les réglages.

Pour afficher le menu Fonctions de l'écran activé. Appuyer une nouvelle fois sur cette touche pour afficher le menu Paramétrage.

Pour valider les changements effectués ou, à partir d'un écran Sonar, pour afficher les réglages du gain.

Pour augmenter l'échelle.

Pour diminuer l'échelle.

Pour sélectionner le mode Pêche, Croisière ou Manuel.

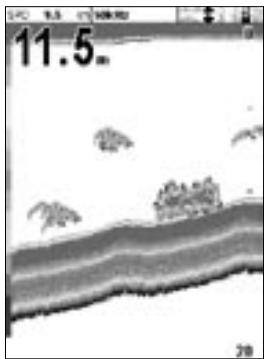

Pour passer en fréquence 50 ou 200kHz

Pour allumer et éteindre le sondeur de pêche ou pour afficher le réglage du rétro-éclairage.

Guide d'utilisation des touches

Les FISH 4500/4600 sont pilotés par menus.

Pour sélectionner une fonction à partir d'un menu :

1. Appuyer sur la touche ou pour sélectionner la fonction de votre choix.
2. Appuyer sur la touche ENT pour valider votre choix.

Pour modifier un nombre, un mot ou un réglage:

1. Utiliser les touches curseur <, , , > pour sélectionner le nombre, le mot ou le réglage à modifier, puis pour effectuer le(s) changement(s) désiré(s).
2. Appuyer sur la touche ENT pour valider les changements effectués; appuyer sur la touche ESC pour les effacer.

Mise en marche manuelle / mise en marche automatique

Appuyer sur la touche pour allumer le sondeur de pêche.

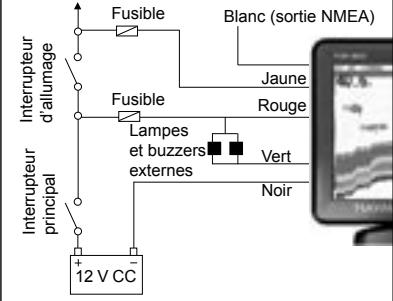

Si le sondeur de pêche est branché pour une mise en marche automatique, il s'allume automatiquement dès que l'alimentation du bateau est mise en route. Ce type de branchement permet d'activer automatiquement l'horamètre et les fonctions Essence. Un écran d'accueil s'affiche brievement, suivi immédiatement du menu Installation uniquement lors de la première mise en route du sondeur de pêche. À partir de ce menu, sélectionner la langue d'affichage (voir section 3-1 "Paramétrage > Système") et les unités du sondeur (voir section 3-6 "Paramétrage > Unités").

Dans tous les autres cas, l'écran d'accueil est suivi de l'écran activé en dernier par l'utilisateur. Si la sonde n'est pas connectée au boîtier, le message : Activer le mode simulation ? s'affiche à l'écran. Appuyer sur la touche < ou > pour sélectionner Oui, Non ou Jamais.

(Si la sonde n'a pas été volontairement déconnectée, éteindre le sondeur de pêche puis consulter le guide de dépannage situé en annexe C).

Appuyer sur la touche ENT pour valider vos choix et poursuivre la mise en route du sondeur de pêche.

Extinction

Pour éteindre le sondeur de pêche, développer la touche ò enfoncée. Un compte à rebours s'affiche à l'écran. Continuer à développer la touche ò enfoncée pendant 3 secondes jusqu'à ce que le sondeur de pêche s'éteigne.

Remarque: si le sondeur de pêche est branché pour une mise en marche automatique (voir section 6-5 "Câblage"), vous ne pouvez pas l'éteindre manuellement. Il s'éteindra automatiquement dès que l'alimentation du bateau sera coupée.

Mode de simulation

Le mode simulation permet à l'utilisateur de se familiariser avec les différentes fonctions du sondeur de pêche, même hors de l'eau.

En mode simulation, le mot "Simulation" clignote en bas de l'écran. Le sondeur de pêche fonctionne normalement mais les données affichées sur les écrans sont simulées.

Pour activer ou désactiver le mode simulation:

1. Appuyer sur la touche MENU jusqu'à l'affichage du menu Paramétrage.
2. Sélectionner Simulation.
3. Appuyer sur la touche ENT pour sélectionner ou deselectiptionner le mode simulation.

Réglage du rétro-éclairage

L'écran et les touches du sondeur de pêche sont rétro-éclairées. 16 niveaux de rétro-éclairage sont disponibles. Pour régler le rétro-éclairage :

1. Appuyer sur la touche pour afficher la barre de rétro-éclairage.
2. Appuyer sur la touche < pour diminuer le rétro-éclairage ou sur la touche > pour l'augmenter.
3. Appuyer sur la touche ENT pour enregistrer le réglage.

Appuyer à deux reprises sur la touche pour retourner au niveau maximal de rétroéclairage.

1. Appuyer sur la touche ESC pour quitter.

Modes Croisière, Pêche et Manuel Appuyer sur la touche AUTO pour sélectionner l'un des trois modes suivants :

Mode Croisière. Sélectionnez ce mode lorsque vous naviguez. Le sondeur de pêche affiche la profondeur en gros caractères et ajuste automatiquement l'échelle et le gain de manière à afficher le fond en permanence. Mode Pêche. Sélectionnez ce mode lorsque vous pêchez. Le sondeur de pêche affiche les poissons détectés, le profil du fond, les épaves, les rochers ainsi que toutes les informations permettant à l'utilisateur de repérer des poissons. Le sondeur de pêche ajuste automatiquement le gain et l'échelle pour une sensibilité et une discrimination maximales. - Mode Manuel. Sélectionnez ce mode pour optimiser la discrimination du sondeur de pêche. Le mode manuel permet généralement d'obtenir des informations plus précises mais il nécessite une bonne maîtrise de la part de l'utilisateur, qui doit être capable d'optimiser les réglages en fonction des conditions de navigation. En mode manuel, vous pouvez régler le gain, le seuil du gain, la longueur et l'intensité du signal. Le sondeur de pêche sauvegarde automatiquement les derniers réglages effectués, évitant ainsi à l'utilisateur de reparamétrer le mode manuel à chaque fois que celui-ci est sélectionné.

3 Paramétrage des FISH 4500/4600

Appuyer sur la touche MENU une ou plusieurs fois pour afficher le menu Paramétrage, puis sélectionner la fonction de votre choix à l'aide de la touche ∧ ou ∨ (voir section 2 "Fonctionnement général" pour plus d'informations sur l'utilisation des touches).

Le menu et les fonctions Paramétrage sont présents brièvement ci-dessous. Les données affichées correspondent aux valeurs par défaut du sondeur de pêche.

Les fonctions du menu Paramétrage sont représentées en détail dans les sections suivantes.

Menu et fonctions paramétrage

Système - voir section 3-1

Sonar - voir section 3-2

Essence - voir section 3-3

Lochs - voir section 3-4

Alarmes - voir section 3-5

Unités - voir section 3-6

Transfert de données - voir section 3-7

Étalonnage - voir section 3-8

Simulation - voir section 2

3-1 Paramétrage > système

Appuyer sur la touche MENU une ou plusieurs fois jusqu'à l'affichage du menu Paramétrage, puis sélectionner Système :

Sélectionner la langue d'affichage du sondeur de pêche : anglais, italien, français, allemand, espagnol, néerlandais, suédois, portugais, finnois ou grec.

Info : si vous ne comprendrez pas la langue affichée, sélectionnez la fonction en haut du menu Système pour CHOISIR une autre langue.

Rétroéclairage

La barre de rétro-éclairage s'affiche à l'écran. Le réglage indiqué correspond au niveau actuel de rétro-éclairage.

Activer ou désactiver le bip émis à chaque activation d'une touche.

Extinction automatique

Sélectionner On pour que le sondeur de pêche s'éteigne automatiquement chaque fois que l'alimentation du bateau est coupée. Cette fonction peut être activée uniquement si le sondeur de pêche a été branché pour une

mise en marche automatique. Veuillez vous reporter à la section 6-5 "Câblage" pour plus de détails.

Mode d'affichage

Sélectionner le mode d'affichage de l'interface du sondeur de pêche. Sélectionner Classique pour un affichage de l'interface identique à celui des TRACKER 5500/5600. Sinon, sélectionner 3D pour un affichage en caractères gras et en relief.

Retour paramètres défaut

Sélectionner cette fonction pour effacer l'ensemble des réglages du sondeur de pêche (sauf celui de la langue d'affichage) et rétablir les valeurs par défaut du fabricant indiquées en section 3 "Paramétrage des FISH 4500/4600".

Lorsque le message "Étes-vous sûr ?" s'affiche, sélectionner Oui, puis appuyer sur la touche ENT pour valider le choix.

Sélectionner cette fonction pour activer les fonctions Sonar. La désélectionner pour afficher uniquement les fonctions SmartCraft.

SmartCraft (FISH 4600 uniqueness)

Sélectionner cette fonction pour activer les fonctions SmartCraft. Les fonctions SmartCraft sont disponibles uniquement sur certains moteurs Mercury et nécessitent l'installation d'un boîtier SmartCraft optionnel.

3-2 Paramétrage > sonar

Appuyer sur la touche MENU une ou plusieurs fois jusqu'à l'affichage du menu Paramétrage, puis sélectionner Sonar :

Fréquence

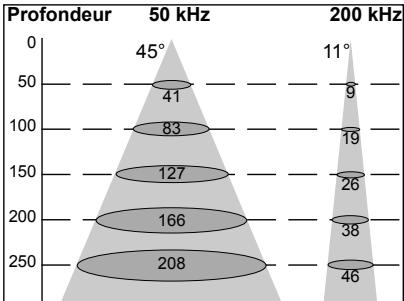

Sélectionner la fréquence utilisée par le sondeur de pêche : 200 kHz, 50 kHz ou 50 + 200kHz. Pour plus d'informations sur le choix des fréquences en fonction des conditions de navigation, veuillez vous reporter à la section 4-2 "Détection des poissons en mono ou bi-fréquence".

Vitesse défilement

Sélectionner la vitesse de défilament des images à l'écran: Très rapide, Rapide, Moyen, Lent ou Pause. La profondeur de l'eau affecte également la vitesse de défilament à l'écran.

Unité de défilement rapide ou très rapide, associée à une vitesse de navigation lente (soit entre 2 et 6 nœuds), permet d'obtenir un

maximum de détails à l'écran. Une vitesse de défilement moyenne ou lente permet d'afficher les échos sur une plus longue période mais avec moins de détails. Pour plus d'informations, voir section 4-1 "Interprétation de l'écran".

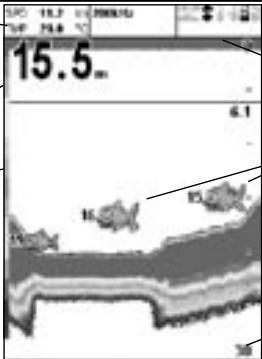

Symboles poisson

Les symboles poisson sont affichés uniquement sur les écrans Sonar. Sélectionner le mode d'affichage des symboles poisson :

• Symbole poisson (On).
• Symbole poisson avec indication de la profondeur (On+profondeur). La profondeur du poisson s'affiche à côté du symbole.
• Symbole poisson désactivé (Off): les échos renvoyés par les poissons ne sont pas convertis en symboles poisson mais apparaisent à l'écran sous forme de points.

Veuillez vous reporter à la section 4-3 "Détection et affichage des poissons" pour plus d'informations sur les symboles poisson.

Filtre poisson

Sélectionner la taille minimum des symboles poisson: Petit, Moyen ou Grand.

Taille des chiffres

Sélectionner la taille de l'affichage de la profondeur sur les écrans Sonar : Petit, Moyen ou Grand.

Sensibilité détection

Cette fonction permet d'ajuster la sensibilité minimum de détection des poissons. Sélectionner Fort pour détector le maximum de poissons.

Ligne de profondeur

La ligne de profondeur est une ligne horizontalement que vous pouvez déplacer à l'aide des touches ^ et V. Cette ligne permet de déterminer la profondeur d'un objet quelconque affiché à l'écran. Sur l'écran Sonar Zoom, la ligne de profondeur indique le milieu de la zone agrandie.

Si elle est sélectionnée, la ligne de profondeur s'affiche sur tous les écrans Sonar.

Barre de couleurs

La barre de couleurs représentée les différentes teintes de la palette de couleurs sélectionnée.

Si elle est sélectionnée, la barre de couleurs

s'affiche sur le bord inférieur gauche de tous les écrans Sonar.

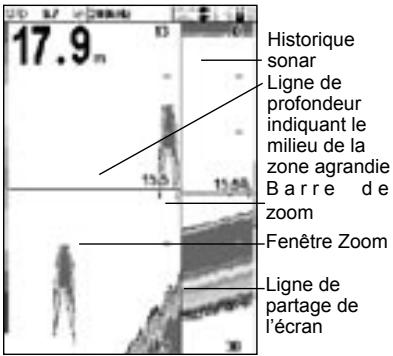

Barre de zoom

La barre de zoom indique la zone de profondeur agrandie dans la fenêtre Zoom.

Si elle est sélectionnée, la barre de zoom est représentée sous forme d'une barre verticale mobile, affichée sur le bord droit de tous les échans Sonar.

Palette

Chacune des couleurs de la palette correspond à une plage d'intensité d'échosonnée.

Sélectionner l'une des cinq palettes de couleurs disponibles : Noir, Bleu, Blanc, Brilliant ou 8 couleurs. Les quatre premières palettes permettent d'obtenir plus de détails à l'écran tandis que la palette 8 couleurs offre une différence d'intensité plus importante entre deux teintes. Avec une palette 16 couleurs, chaque teinte couvre une plage de 1,5 dB. Avec la palette 8 couleurs, chaque teinte couvre une plage de 3 dB.

Filtre antiparasites

Le filtré antiparasites filtre les échos afin de réduire les interférences les plus aigues, telles que les interférences moteur.

Sélectionner cette fonction pour activer le filtrage.

Longueur du signal

Cette fonction permet de déterminer la longueur du signal ultrason émis par la sonde. Un signal court augmente le niveau de détail à l'écran mais est moins puissant. Il ne peut donc pas se propager aussi profondément qu'un signal long.

Sélectionner la longueur du signal émis : Auto, Court, Moyen ou Long. Nous vous recommandons de sélectionner le réglage Auto.

Intensité du signal

Cette fonction permet de déterminer l'intensité du signal ultrason émis par la sonde. Une faible intensité de signal permet d'économiser la batterie et d'alléger l'écran lorsque vous naviguez en eaux peu profondes.

Sélectionner l'intensité du signal émis : Auto, Faible, Moyen ou Fort. Nous vous recommandons de sélectionner le réglage Auto.

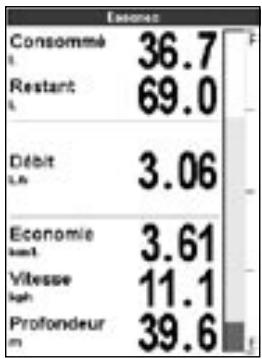

3-3 Paramétrage > essence

Les fonctions Essence sont disponibles uniquement si le sondeur de pêche est équipé d'un kit essence 1 ou 2 moteurs optionnel.

Appuyer sur la touche MENU une ou plusieurs fois jusqu'à l'affichage du menu Paramétrage, puis sélectionner Essence.

Pour mesurer la capacité de votre réserve d'essence, nous vous recommandons de vidanger entièrement le réservoir, puis de le replir au maximum. La capacité du réservoir correspond à la valeur affichée sur la pompe à essence.

Remarque: Attention aux poches d'air, surtout dans les réservoirs sous plancher.

Attention

Les kits essence Navman sont exclusivement destinés aux moteurs essence.

La consommation d'essence d'un bateau peut varier considérablement selon la charge du bateau et les conditions de navigation. Veillez à tous les jours prévoir à bord un volume d'essence suffisant pour votre voyage ainsi qu'une réserve de secours.

Réservoir plein

Sélectionner Réservoir plein à chaque fois que vous remplissez complètement le(s) réservoir(s). Lorsque le message "Étes-vous sûr ?" s'affiche, sélectionner Oui afin que les données de l'écran Essence (voir section 5-6 "Ecran Essence") soient exactes et que l'alarme de niveau essence bas (voir section 3-5 "Paramétrage > Alarmes") puisse fonctionner correctement.

Param. vol. restant

Avant de retirer l'essence du réservoir (par exemple, en le siphonnant) ou de le replir partiellement :

1. Relever le volume restant affiché sur l'écran Essence.
2. Noter la quantité d'essence ajoutée ou retirée.
3. Calculez le nouveau volume d'essence contenu dans le réservoir.
4. Sélectionner Param. vol. restant, puis actualiser la valeur affichée.

Il est imperative de répéter cette opération à chaque fois que vous ajoutez de l'essence dans le réservoir, ou que vous en retirez afin que les données de l'écran Essence (voir section 5-6 "Ecran Essence") soient exactes et que l'alarme de

niveau essence bas (voir section 3-5 "Paramétrage > Alarmes") puisse fonctionner correctement.

Consommation à zéro

Sélectionner Consommation à zéro pour remettre à zéro la fonction Consommé (quantité totale d'essence consommée). Réaliser cette opération à chaque fois que vous souhaitez mesurer la quantité totale d'essence consommée sur une distance ou une période donnée.

Lorsque le message "Etes-vous sûr?" s'affiche, sélectionner Oui.

Taille du réservoir

Entrer la capacité du réservoir d'essence.

Nombre de moteurs

Entrer le nombre de moteurs du bateau: 0, 1 ou 2. Si vous sélectionné 0, les fonctions Essence du sondeur de pêche seront désactivées

Étalonnage

Veuillez vous reporter à la section 3-8 “Paramétrage > Étalonnage” pour plus d'informations sur l'étalonnage des capteurs essence.

Filtre débit

Le flux d'essence vers le moteur est généralement variable. Afin d'afficher des valeurs stables, le sondeur de pêche calcule la consommation instantanée du moteur en établissant la moyenne des mesures sur une période donnée. Le filtre débit correspond à l'intervalle de temps au cours duquel est calculée cette moyenne.

Pour les bateaux équipés de 2 moteurs, régler le filtré débit pour chacun des moteurs.

Entrer une valeur de filtré comprise entre 0 et 30 secondes. Sélectionner la valeur la plus BASSE offrant un affichage stable des données. Un filtré début compris entre 5 et 10 secondes est généralement suffisant pour les moteurs 2 temps avec carburateur. Pour les moteurs 4 temps ou les moteurs à injection, nous vous recommendons de désirer une valeur plus élevée.

Le réglage du filtré débit n'affecte pas l'affichage de la consommation totale de carburant mais uniquement l'affichage du débit et de l'économie (voir section 5-6 "Ecran Essence").

Source de vitesse

Sélectionner la source des données de vitesse : capteur de vitesse ou GPS externe (toute source GPS externe doit être connectée au sondeur de pêche via le NavBus ou l'interface NMEA - voir section 3-7 "Paramétrage > Transfert données").

Appuyer sur la touche MENU une ou plusieurs fois jusqu'à l'affichage du menu Paramétrage, puis sélectionner Lochs :

Les lochs peuvent être paramétrés indépendamment l'un de l'autre. Les valeurs des lochs

dont sont automatiquement sauvegardées lorsque vous éteignez le sondeur de pêche.

Initialisation du journal

Cette fonction permet de remettre à zéro le loch journalier.

Loch total à zéro

Cette fonction permet de remettre à zéro le loch totalisateur.

Horamètre à zéro

Cette fonction permet de remettre à zéro l'horamètre, par exemple après un entretien moteur ou pour calculer l'intervalle de temps qui s'écoule entre deux entretiens.

3-5 Paramétrage > alarmes

Appuyer sur la touche MENU une ou plusieurs fois jusqu'à l'affichage du menu Paramétrage, puis sélectionner Alarmes :

Les valeurs de déclenchement des alarmes du sondeur de pêche peuvent être personnalisées.

Vous pouvez activer les alarmes de votre choix pour détecter automatiquement certaines conditions, telles qu'une profondeur insuffisante. Les alarmes activées sont représentées sous forme d'icônes noires dans la fenêtre Alarmes des écrans Sonar.

Lorsqu'une alarme activée se déclenche, le buzzer interne retentit, un message d'avertissement apparait à l'écran et l'icone de l'alarme est représentée en rouge.

Appuyer sur la touche ENT ou ESC permettre l'alarme en veille, arrêter le buzzer et fermer la fenêtre Alarme. Cette operation ne désactive pas l'alarme.

Arrêt automatique des alarmes

Les alarmes Haute, Basse et Alim. Faible s'arrêtent automatiquement dès que la profondeur et la tension de la batterie reviennent à des valeurs normales.

Symbole	Nom de l'alarme Haute	Fréquence du bip 1/5 s	Condition de déclenchement La profondeur est inférieure à la valeur de déclenchement de l'alarme.
	Basse	1/2 s	La profondeur est supérieure à la valeur de déclenchement de l'alarme.
	Poisson	1 bip court	L'écho correspond au profil d'unoisson.
	Tempête	1/2 s	La température est égale à la valeur de déclenchement de l'alarme.
	Taux variat.temp	1/2 s	Le taux de variation de latempérature est égal à la valeur de déclenchement de l'alarme.
	Alim.faible	1/2 s	La tension de la batterie est inférieure à la valeur de déclenchement de l'alarme.
	Niveau essence bas	1/2 s	Le volume d'essence restant est égal à la valeur de déclenchement de l'alarme.

L'alarme Température s'arrête automatiquement dès que la température est inférieure ou supérieure de 0,25°C à la valeur de déclenchement.

L'alarme Taux variation temp s'arrête automatiquement dès que le taux de variation de la temperature est inférieur de 0,1°C par minute à la valeur de déclenchement.

Lampes et buzzers externes

Vous pouvez également connecter au sondeur de pêche des indicateurs d'alarmes secondaires (lampes ou buzzers). Ces indicateurs peuvent être installés n'importe où sur le bateau. Veuillez vous reporter à la section 6-5 "Câblage" pour plus de détails.

3-6 Paramétrage > unités

Appuyer sur la touche MENU une ou plusieurs fois jusqu'à l'affichage du menu Paramétrage, puis sélectionner Unités:

Les unités affichées sur l'écran ci-dessus correspondent aux unités par défaut du sondeur de pêche.

Distance

Sélectionner les unités de distance :

• nm (milles nautiques) · mi (miles) km (kilomètres)

Vitesse

Sélectionner les unités de vitesse :

kn (nœuds) - mph (miles par heure)

3-7 Paramétrage > transfert de données

Sélectionner cette fonction lorsque le sondeur de pêche est connecté à d'autres instruments Navman via le NavBus ou à tout autre appareil via l'interface NMEA.

Appuyer sur la touche MENU une ou plusieurs fois jusqu'à l'affichage du menu Paramétrage, puis sélectionner Transfert données :

Sortie NMEA

L'interface NMEA est souvent utilisée pour échanger des données avec des instruments d'autres marques compatibles NMEA. Sélec

km/h (kilomètres par heure)

Profondeur

Sélectionner les unités de profondeur :

• ft (pieds) m (mètres)
• fa (brasses)

Essence

Sélectionner les unités de volume :

• Litres USGal (gallons US)
• ImpGal (gallons impériaux)

Température

Sélectionner les unités de température : °F (Fahrenheit) Celsius

Vent

Sélectionner le mode vent : Vrai - Apparent

Pression

Sélectionner les unités de pression : • kPa

Activer cette fonction pour activer la transmission de phrases NMEA (voir appendice A "Caractéristiques techniques").

Données NMEA

Sélectionner les phrases NMEA à envoyer (voir annexe A "Caractéristiques techniques" et section 5-7 "Ecran Données" pour plus d'informations sur l'affichage des données NMEA).

Le NavBus est le système idéal pour connecter le sondeur de pêche à d'autres instruments Navman. Sélectionner cette fonction si les instruments à bord sont connectés via le NavBus.

Groupe NavBus

Lorsque plusieurs instruments Navman sont connectés entre eux via le NavBus, utiliser cette fonction pour les affecter à un groupe.

d'instruments (1, 2, 3 ou 4). Ainsi, si le rétroéclairage d'un instrument d'un groupe est modifié, ce changement se répercute automatiquement sur les autres instruments du groupe. Sinon, sélectionner 0.

3-8 Paramétrage > étalonnage

Appuyer sur la touche MENU une ou plusieurs fois jusqu'à l'affichage du menu Paramétrage, puis sélectionner Étalonnage :

La consommation d'essence peut être étatonsée uniquement si le sondeur de pêche est équipé d'un kit essence optionnel.

Vitesse

Nous vous recommandons d'étalonner la vitesse du bateau, chaque forme de coque ayant un profil d'écoulement propre.

Pour obtenir une mesure précise de la vitesse du bateau, relever la vitesse affichée sur un instrument GPS, suivre un bateau navigant à une vitesse connue ou bien chronométrer le temps mis pour parcourir une distance donnée.

Important. Pour un étalonnage précis :

• La vitesse provenant d'un instrument GPS doit être supérieure à 5 nœuds.
• La vitesse provenant d'un autre capteur à roue à aubes doit être comprise entre 5 et 20 nœuds.
• Les conditions de navigation doivent être calmes, avec un minimum de courant (idéalement à marée haute ou basse).

À l'aide des touches curseur, afficher la fenêtre d'étalonnage de la vitesse, puis remplacer la valeur affichée par la valeur mesurée.

Filtre vitesse

Augmenter la valeur du filtré pour un affichage plus stable des données de vitesse. Diminuer la valeur du filtré pour un affichage plus réactif des données. Le filtré vitesse peut être réglé entre 0 et 30 secondes.

Température

La température a été établie de manière précise lors de la fabrication de l'appareil. Si vous souhaitez toutefois procéder à un nouvel établissement, mesurez tout d'abord la température

ture de l'eau à l'aide d'un thermomètre fiable et précis.

A l'aide des touches, afficher la fenêtre d'étalonnage de la température, puis remplacer la valeur affichée par la valeur mesurée. Vous pouvez régler la température entre 0 et 37,7°C par pas de 0,1.

Pour modifier les unités de température (°F ou °C), veuillez vous reporter à la section 3-6 "Paramétrage > Unités".

Filtre de température

Augmenter la valeur du filtré pour un affichage plus stable des données de température. Diminuer la valeur du filtré pour un affichage plus réactif des données. Le filtré température peut être réglé entre 0 et 30 secondes.

Avertissement :

Soyez extrêmement vigilant lorsque vous suivez cette procédure. Toute erreur pourrait créer des conditions dangereuses susceptibles de causer des graves dommages corporels ou matériels.

L'étalonnage de la consommation d'essence permet d'obtenir une mesure plus précise de la quantité d'essence consommée.

Pour les bateaux à double motorisation, étalonner chacun des capteurs, soit l'un après l'autre, soit simultanément à l'aide de deux nourrices.

Pour établir un capteur essence, mesurer de façon précise la quantité d'essence consommée. Pour effectuer cette mesure, nous vous recommandons d'utiliser une nourrice plutôt que le réservoir du bateau. Il est en effet extrêmement difficile de connaître la quantité exacte de carburant contenue dans un réservoir sous plancher du fait des poches d'air qui s'y forment.

Pour un étalonnage précis, utiliser au minimum 15 litres d'essence (plus la quantité sera importante, plus l'étalonnage sera précis).

Pour étalonner un capteur essence, procéder de la manière suivante :

1. Relever la quantité d'essence contenue dans la nourrice.
2. Raccorder la nourrice au moteur via le capteur essence.
3. Faire tourner le moteur à vitesse moyenne jusqu'à ce que l'écran affiche une consommation d'au moins 15 litres.
4. Vérifier la quantité d'essence réellement consommée par le moteur. Pour cela, remplir la nourice au niveau initial, puis relever la quantité affichée sur la pompe à essence.
5. Sélectionner Essence. À l'aide des touches courantes, replacer la valeur affichée par la valeur relevée sur la pompe à essence.
6. Appuyer sur la touche ENT pour valider les changements effectués.

Important: si, après avoir étalonné la consommation d'essence, les données essence affichées à l'écran vous semblent erronées au bout de quelques temps, vérifier l'installation du capteur (voir notice de montage du capteur). Si l'installation est correcte, consulter alors l'appendice C "En cas de problème".

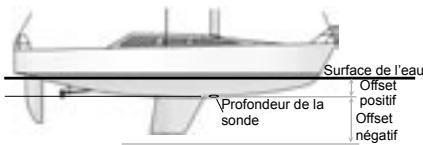

Déplacement de quille

L'offset de quille est une correction de la profondeur correspondant à la distance verticale entre la sonde et l'endroit à partir duquel vous souhaitez mesurer la profondeur.

Entrer un offset de quille positif pour mesurer la profondeur à partir d'un point situé au-dessus de la sonde (ex. la surface de l'eau).

Entrer un offset de quille négatif pour mesurer la profondeur à partir d'un point situé en-dessous de la sonde (ex. la quille, le gouvernail ou l'hélice).

Sélectionner Offset de quille à l'aide des touches curseur, puis appuyer sur la touche > pour afficher la fenêtre de paramétrage de l'offset de quille.

Augmenter ou diminuer la valeur affichée à l'aide des touches curseur.

Remarque: le bateau représenté sur le schéma est équipé d'une sonde sur l'avant.

4 Utilisation des FISH 4500/4600

Cette partie est consacrée à l'interprétation des échos Sonar, au besoin des fréquences ainsi qu'aux modes de détection et d'affichage des poissons.

Elle présente également le mode de fonctionnement

ment du gain et de l'échelle et certains écrans Sonar. Veuillez vous reporter à la section 1-2 "Principe des FISH 4500/4600" pour des informations complémentaires.

4-1 Interprétation de l'écran

Les écrans Sonar ne sont pas des écrans statiques : ils affichent un historique, représentant tout ce qui est passé sous le bateau pendant une période donnée.

L'historique des échos affichés dépend de la profondeur de l'eau et du réglage de la vitesse de défillement.

En eaux peu profondes, la distance parcourue par les échos entre le fond et le bateau est peu importante. L'historique défile donc plus rapidement qu'en eaux profondes, où les échos mettent plus de temps pour aller du fond au bateau. Ainsi, avec une vitesse de défillement

Rapide et une profondeur supérieure à 300 m, chaque ligne verticale de pixels parcourt l'écran de droite à gauche en 2 minutes environ, tandis qu'à une profondeur de 6 m, ce temps est ramené à 25 secondes.

L'utilisateur peut régler la vitesse de défillement pour afficher soit un historique plus long avec moins de détails à l'écran, soit un historique plus court avec plus de détails. Veuillez vous reporter à la section 3-2 "Paramétrage > Sonar" pour plus d'informations.

Lorsque le bateau est à l'ancre, les échos proviennent tous d'une même zone du fond. L'écran affichera donc un fond plat.

Sur l'écran Sonar représenté ci-dessous, l'affichage des symboles poisson est désactivé (Off).

Intensité des échos

Les couleurs permettent de différencier les intensités des échos. L'intensité d'un écho dépend de plusieurs facteurs, notamment :

• La taille de la cible (poisson, banc de poissons ou autres objets).
• La profondeur de la cible. L'emplacement de la cible (c'est au centre du cône d'ultrasons que les échos sont les plus intenses).
• La clarté de l'eau. Les particules ou l'air présents dans l'eau réduisent l'intensité de l'écho.
• La nature et la densité de la cible ou du fond.

Important: à grande vitesse, les coques planantes produisent des bulles d'air et des turbulences qui viennent bombarder la sonde. Les interférences ultrasons qui en résultent peuvent être captées par la sonde et couvrir les véritables échos.

Types de fond

Les fonds meubles (vase, algues, sable) affaiblissent et dispersent le signal ultrason et renvoient donc des échos de faible intensité. En revanche, les fonds durs (rochers, coraux) refléchissant parfaitement le signal ultrason et retournant des échos de forte intensité. Veuillez vous reporter à la section 5-3 "Ecran Sonar Fond" pour plus d'informations.

Fréquence et largeur du cône d'ultrasons

Le signal ultrason émis par le sondeur de pêche propage vers le fond sous la forme d'un cône. La largeur de ce cône dépend de la fréquence du signal : à 50 kHz, le cône forme un angle de, tandis qu'à 200 kHz, l'angle n'est plus que de. Le schéma ci-dessous représente la variation de la largeur du cône en fonction de la profondeur, pour chacune des fréquences. Les valeurs sont indicatives.

Prof.	Largeur du cône à 50 kHz	Largeur du cône à 200 kHz
10	8	2
20	16	4
30	25	6
40	33	7
50	41	9
60	50	11
70	58	13
80	66	15
90	74	17
100	83	19
150	127	26
200	166	38
300	249	58
400	331	77
500	414	96
600	497	116
700	580	135
800	663	154
900	746	173
1000	828	192

L'affichage des échos à l'écran varie en fonction de la largeur du cône. Pour plus d'informations, veuillez vous reporter à la section 4-2 "Détection des poissons en mono ou bi-fréquence".

Ombres d'ombre

Les ombres sont des zones que le sondeur de pêche ne peut pas sonder (ex. grottes sous-marines, cavités rocheuses, zones proches de hauts-fonds ou de rochers). Dans ces zones, les échos de forte intensité retournés par la roche couvrent les échos plus faibles des poissons et peuvent même former à l'écran un second profil de fond (voir écran Sonar ci-dessous).

Lorsque vous utilisez la fréquence 50kHz pour repérer des poissons, sachez que celle-ci augmente le phénomène d'ombres du fait de la largeur du faisceau d'ultrasons. Nous vous conseillons donc d'utiliser la fréquence 200kHz lorsque vous naviguez près de hauts-fonds ou de zones rocheuses car cette-ci permet de diminuer considérablement ces effets indésirables.

Quand utiliser la fréquence 200 khz?

La fréquence 200 kHz est particulièrement adaptée à une utilisation en eaux peu ou moyennement profondes (jusqu'à 150 m de profondeur environ) ou lorsque vous naviguez à grande vitesse.

Avec un cône d'émission étroit, la fréquence 200kHz réduit sensiblement les interférences créées par les bulles d'air.

Le signal ultrason émis à cette fréquence est de toute définition : il crée peu d'ombres et renvoie une image très détaillée du fond. Cette qualité de détail permet à l'utilisateur de différencier avec précision les différents types de fond explorés et de repérer aisément les poissons isolés, y compris les poissons des fond.

Quand utiliser la fréquence 50 khz ?

La fréquence 50kHz est particulièrement adaptée à une utilisation en eaux profondes (au-delà de 150m de profondeur environ).

En mode 50 kHz, le cône d'émission couvre une zone quatre fois plus large qu'en mode 200 kHz et se propage beaucoup plus profondément, avec un minimum de perte de signal.

Cette fréquence offre toutes des images moins détaillées et crée un plus grand nombre d'ombres que la fréquence 200 kHz. Par exemple, un banc de petits poissons pourrait apparaître à l'écran sous la forme d'un poisson isolé tandis qu'un poisson très proche du fond poursuira ne pas être représenté du tout.

Cette fréquence permet à l'utilisateur d'avoir une vue d'ensemble de l'aire sous-marine et de repérer ainsi des zones qu'il pourrait détailler dans un second temps à l'aide de la fréquence 200 kHz.

Quand utiliser la bi-fréquence 50/200 khz ?

L'affichage simultané des échos 50 kHz et 200 kHz sur un écran partagé est particulièrement utile lorsque vous naviguez en eaux peu ou moyennement profondes, soit jusqu'à 150 m. La fenêtre 50 kHz de l'écran représente l'aire sous-marine dans son ensemble, tandis que la fenêtre 200 kHz permet à l'utilisateur de visualiser simultanément une zone de son choix avec plus de détails.

Bi-fréquence 50 + 200KHZ

La bi-fréquence 50 + 200kHz permit d'afficher simultanément les échos 50kHz et 200kHz sur un seul et même écran Sonar, la qualité de détaillant restant maximale au centre du cône d'ultrasons.

Bi-fréquence 50 + 200kHz

Représentation d'une même situation à des fréquences différentes

1 minute avant

Écran 50 khz

Profil du fond plus large

Écran 50/200 khz

Ecran partagé

Écran 200 khz

Arcs poisson plus petits et plus précis, profil du fond plus détaillé

Où trouver des poissons ?

Les récifs, les épaves et les rochers attirent les poissons. Repérer ces reliefs sous-marins à l'aide de la fréquence 50 kHz ou 50/200 kHz, puis rechercher d'éventuels poissons sur l'écran Zoom (voir section 5-2 "Ecran Sonar Zoom") en passant lentement et à plusieurs reprises au-dessus du relief à explorer. Lorsqu'il y a du courant, les poissons se trouvent généralement en aval du relief.

Lorsque vous pêchez et que, si l'affichage des symboles poisson est désactivé (Off), une petite bande floue peut apparaître à l'écran entre le fond et la surface. Cette bande peut indiquer la présence d'une thermocline (couche d'eau caractérisée par un brusque changement de température), marquant par exemple la limite d'un courant froid ou chaud. Cette différence de température peut alors constituer une barrière que les poissons ne franchiront pas. En eaux douces, les poissons se regroupent souvent près des thermoclines.

Symboles poisson

Vous pouvez personnaliser l'affichage des symboles poisson ou bien le désactiver pour ne pas afficher les échos sous forme de symboles poisson (voir section 3-2 "Paramétrage > Sonar"). Le traitement et l'affichage des échos seront différents si vous activé ou désactivez l'affichage des symboles poisson :

Symboles poisson actifs (on)

Grâce à la technologie sonar SBN, le sondeur de pêche analyse tous les échos des signaux émis, puis élimine la plupart des interférences pour conserver uniquement les échos correspondant au profil d'un poisson. Selon leur intensité, ces échos s'affichent sous forme de symboles

poisson de petite, moyenne ou grande taille, avec ou sans indication de la profondeur. Bien que le système de traitement SBN utilise une technologie de pointe, il n'est pas infaillible et il peut donc arriver que le sondeur de pêche ne fasse pas la différence entre des échos renvoyés par des poissons et des échos renvoyés par de larges bulles d'air, des détritus contenant de l'air, des flotteurs, etc.

Sur l'écran Sonar représenté ci-dessous, l'affichage des symboles poisson est activé et précédé de la profondeur (On + profondeur).

Symboles poisson désactivés (off)

Les utilisateurs expérimentés préfèrent ce mode d'affichage, qui leur fournit des informations plus précises grâce à l'affichage de tous les échos, qu'il s'agisse d'échos renvoyés par des parasites de surface, des thermoclines ou des poissons.

Sur l'écran Sonar représenté dans la section 4-1 "Interpretation de l'écran", l'affichage des symboles poisson est désactivé (Off). Les poissons apparaissent à l'écran sous forme d'arcs.

Arcs poisson

Lorsque les conditions de navigation sont bonnes et que l'affichage des symboles poisson est désactivé (off), les poissons qui traversent le cône d'ultrasons s'affichent sous forme d'arcs poisson. En mode 50 kHz, le cône d'émission est plus large qu'en mode 200 kHz, ce qui permet de repérer plus facilement les arcs poisson à l'écran.

Un arc poisson commence à se former dès qu'un poisson pénètre dans le cône d'ultrasons : le poisson renvoie alors un écho de faible intensité qui correspond sur l'écran au début de l'arc poisson. Au fur et à mesure que le poisson se rapproche du centre du cône d'émission, la distance entre la sonde et le poisson diminue : l'écho s'affiche alors à des profondeurs de plus en plus faibles, produisant ainsi un début d'arc. C'est au moment où le poisson se trouve en plein centre du cône que l'écho est le plus intense et l'arc le plus écais. Lorsque le poisson s'éloigne du centre du cône, le phénomène inverse se produit, l'écho devenant de plus en plus faible et profond.

Il est toutefois difficile d'observer des arcs poisson dans les cas suivants :

• L'installation de la sonde est incorrecte (voir notice de montage de la sonde). Le bateau est à l'ancre. Dans ce cas, les poissons qui traversent le faisceau ultrason apparaissent à l'écran généralement sous forme de lignes horizontales. C'est en navigant en eaux profondes et à vitesse réduite que vous obtiendrez les arcs poisson les plus précis. L'échelle de profondeur sélectionnée est trop grande. Il est beaucoup plus facile d'observer des arcs poisson en mode zoom. Le zoom permet d'explorer en détail

une zone donnée de l'aire sous-marine et augmente la résolution de l'écran : deux conditions essentielles pour afficher des arcs poisson précis.

• Le bateau navigue en eaux peu profondes. Le cône d'ultrasons étant très étroit près de la surface, les poissons le traversent trop rapidement pour qu'un arc se forme. Lorsqu'en eaux peu profondes, plusieurs poissons se trouvent dans le cône d'ultrasons, leurs échos s'affichent sous forme de groupes de pixels aléatoires.
• La mer est agitée. Le mouvement des vagues peut modifier la forme des arcs poisson.

4-4 Gain

Le gain (sensibilité) définit le niveau de détection et l'affichage sur les écrans Sonar. Il est important de savoir régler le gain avec précision afin d'exploiter au mieux les potentialités de votre sondeur pêche.

Les FISH 4500/4600 possèdent deux modes gain : le gain automatique et le gain manuel. Le mode manuel permet généralement d'obtenir des informations plus précises mais il nécessite une belle maîtrise de la part de l'utilisateur, qui doit être capable d'optimiser les réglages en fonction des conditions de navigation. C'est pourquoi nous vous recommandons vivement d'utiliser le mode automatique lorsque vous apprenez à vous servir de votre sondeur de pêche ou lorsque vous naviguez à grande vitesse.

En mode automatique, le gain est ajusté automatiquement en fonction de la profondeur et de la clarté de l'eau. - En mode manuel, l'utilisateur peut régler lui-même le gain en fonction de la profondeur et de la clarté de l'eau.

Un niveau de gain élevé peut amplifier le bruit de fond jusqu'à surcharger l'écran de pixels isolés.

Sélection du mode gain

Pour sélectionner le mode gain du sondeur de pêche :

1. À partir de n'importe quel écran Sonar, appuyer sur la touche ENT.
2. Sélectionner Auto ou Manuel à l'aide de la touche ∧ ou ∨, puis Sélectionner le mode gain de votre à l'aide de la touche < ou >.

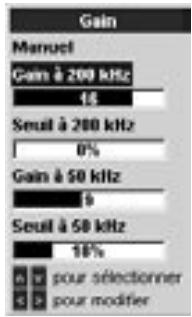

Réglage du gain et du seuil

Le gain et le seuil peuvent être réglés indépendamment l'un de l'autre pour chacune des fréquences (50 kHz et 200 kHz).

Utiliser les réglages du seuil pour supprimer une ou plusieurs couleurs de l'écran Sonar.

1. À partir de n'importe quel écran Sonar, appuyer sur la touche ENT.
2. Sélectionner le réglage à modifier à l'aide de la touche ∧ ou ∨, puis modifier le réglage à l'aide des touches < et >.

Remarque : le mode gain passe automatiquement en gain manuel lorsque les réglages du gain ou du seuil sont modifiés par l'utilisateur.

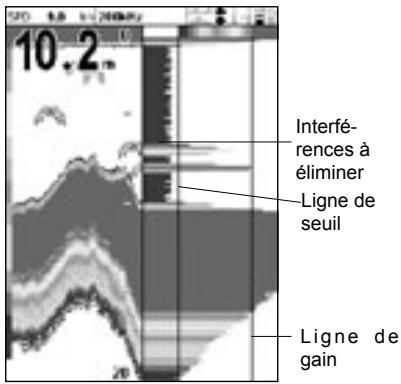

Pour une discrimination optimale

Pour obtenir une discrimination optimale à la fois des poissons et du fond, nous vous recommandons d'activer l'écran Sonar A-Scope :

1. Régler le seuil à 0 %.
2. Régler le gain de sorte que la ligne de seuil se situe juste à droite des interférences à éliminer.

4-5 Échelle

L'échelle correspond à la profondeur affichée verticalement à l'écran.

Les FISH 4500/4600 possèdent deux modes échelle : l'échelle automatique et l'échelle manuelle.

• En mode automatique, le sondeur de pêche ajuste automatiquement l'échelle afin d'afficher le fond en permanence sur la partie inférieure de l'écran. Nous vous recommandons d'utiliser ce mode lorsque vous naviguez dans des conditions normales.
• En mode manuel, le FISH sondeur de pêche affiche uniquement l'échelle de profondeur sélectionnée. L'échelle manuelle est utile dans des zones où la profondeur du fond change brutalement (ex. près des plateaux sous-marins) car elle permet d'empêcher l'écran de se repositionner systématiquement sur le fond. En mode manuel, le fond n'apparaîtra pas à l'écran s'il se trouve à une profondeur supérieure à l'échelle de profondeur sélectionnée.

Sélection de l'échelle

Appuyer sur la touche + ou - pour passer en mode manuel et augmenter ou diminuer l'échelle de profondeur. L'échelle peut varier entre 3 et 1 000 m.

Pour changer de mode échelle :

1. À partir de n'importe quel écran Sonar, appuyer sur la touche MENU pour afficher le menu des fonctions.
2. Sélectionner Echelle, puis Auto ou Manuel à l'aide des touches curseur.

1. Appuyer sur la touche ENT pour valider votre choix.

Position du zoom

Sur les écrans Sonar Zoom et Sonar Fond, la barre verticale affichée sur le bord droit de l'écran correspond à la barre de zoom. Elle indique l'échelle du zoom, c'est-à-dire la zone qui est agrandie.

Régler l'échelle du zoom à l'aide des touches.

Réglez la position du zoom à l'aide des touches ∧ et V.

5 Écrans des FISH 4500/4600

Appuyer sur la touche DISP pour afficher le menu Ecrans, puis sélectionner l'écran à activer à l'aide de la touche ou V (pour plus d'informations sur l'utilisation des touches, voir section 2 "Fonctionnement général").

Menu écrans

Chaque écran du menu est présenté en détails dans les sections suivantes.

La plupart des écrans ont un menu Fonctions, qui permet à l'utilisateur de modifier rapidement le paramétrage des fonctions de son choix.

-Ecran Sonar en mode mono ou bi-fréquence (voir section 5-1) -Ecran Sonar fractionné avec fenêtre Zoom (voir section 5-2) - Ecran Sonar fractionné avec détaïl du profil du fond (voir section 5-3) -Ecran Sonar fractionné avec fenêtres 50kHz et 200kHz (voir section 5-4) -Ecran Sonar fractionné avec affichage des intensités des échos (voir section 5-5)

-Données essence (voir section 5-6) Courbes de température et de profondeur, données de navigation (voir section 5-7) - Informations techniques sur le produit et les branchements (voir section 5-8)

Veuillez vous reporter à la section 3-2 "Paramétrage > Sonar" pour le paramétrage des fonctions des écrans Sonar.

5-1 Écran sonar

En-tête de données paramétrée pour afficher la vitesse du bateau, la température de l'eau, etc..

Profondeur (chiffres de taille moyenne)

Barre de couleurs

Pour activer l'écran Sonar, appuyer sur la touche DISP, sélectionner l'onglet Sonar puis la fonction Sonar et appuyer sur la touche ENT.

L'écran défile de droite (échos les plus récents) à gauche (échos les plus anciens), à la vitesse sélectionnée (voir section 3-2 "Paramétrage > Sonar").

Pour modifier le paramétrage d'une ou plusieurs fonctions, appuyer sur la touche MENU jusqu'à l'affichage du menu Fonc-

tions.

La fonction Gain est détaillée dans la section 4-4 "Gain".

La fonction

Surface

Ligne de profondeur

Symboles poisson avec indication de la profondeur

Fond

Echelle

Échelle est détaillée dans la section 4-5 "Échelle".

La fonction A-Scope est détaillée dans la section 5-5 "Ecran Sonar A-Scope".

En-tête de données

L'en-tête de données peut être sélectionné ou désélectionné.

Lorsqu'il est sélectionné, il peut être paramétré pour afficher jusqu'à 12 données différentes, telles que la vitesse du bateau ou la consom

information totale d'essence.

Pour personnaliser la taille de l'en-tête de données, sélectionner Taille, puis appuyer sur la touche ENT. Sélectionner Petit, Moyen ou Grand.

Pour personnaliser le contenu de l'en-tête de données :

1. Sélectionner Paramétrage données, puis appuyer sur la touche ENT. L'en-tête

de données s'agrandit afin d'afficher les douze champs de données disponibles. Certains champs peuvent être vides.

1. Utiliser les touches curseur pour passer d'un champ à l'autre.
2. Appuyer sur la touche ENT pour insérer la liste des données pouvant être affichées dans le champ sélectionné.
3. Sélectionner la donnée à afficher, puis appuyer sur la touche ENT. La donnée s'affiche immédiatement dans le champ.
4. Appuyer sur la touche ESC une fois le paramétrage terminé. L'en-tête de données est alors automatiquement redimensionné.

5-2 Écran sonar zoom

Pour activer l'écran Sonar Zoom, appuyer sur la touche DISP, sélectionner l'onglet Sonar puis la fonction Sonar Zoom et appuyer sur la touche ENT :

L'écran Sonar Zoom est divisé en deux parties : sur la partie droite de l'écran, la fenêtre Historique et sur la partie gauche, la fenêtre Zoom.

La barre de zoom affichée sur le bord droit de l'écran indique la zone agrandie dans la fenêtre Zoom. Veuillez vous reporter à la section 4-5 "Échelle" pour le réglage de l'échelle et de la position du zoom.

Pour modifier le paramétrage d'une ou plusieurs fonctions, appuyer sur la touche MENU jusqu'à l'affichage du menu Fonctions.

Gain

La fonction Gain est détaillée dans la section 4-4 "Gain".

Échelle

La fonction Échelle est détaillée dans la section 4-5 "Échelle".

A-Scope

La fonction A-Scope est détaillée dans la section 5-5 "Ecran Sonar A-Scope".

Suivi fond

Si la fonction Suivi fond est sélectionnée, le sondeur de pêche ajuste automatiquement la barre de zoom afin d'afficher en permanence le fond sur la fenêtre Zoom, quelle que soit la profondeur de la zone explorée. Si la fonction Suivi fond n'est pas sélectionné, le fond ne sera pas affiché sur la fenêtre Zoom lorsqu'il se situera à une profondeur en dehors des valeurs de la barre de zoom.

L'utilisation simultanée des fonctions Suivi fond et A-Scope permet d'identifier plus facilement le type de fond rencontrés.

Partage écran

Cette fonction permet d'ajuster le partage de l'écran entre la fenêtre Historique et la fenêtre Zoom. Le taux de partage par défaut est égal à 50 %.

1. Sélectionner Partage écran, puis appuyer sur la touche ENT. Une flèche s'affiche de chaque côté de la ligne de partage de l'écran.
2. Ajuster la position de la ligne de partage à l'aide des touches < et >, puis appuyer sur la touche ENT. Le taux de partage peut varier entre 20 et 80%.

5-3 Écran sonar fond

Pour activer l'écran Sonar Fond, appuyer sur la touche DISP, sélectionner l'onglet Sonar puis la fonction Sonar Fond et appuyer sur la touche ENT.

L'écran Sonar Fond est divisé en deux parties : sur la partie droite de l'écran, la fenêtre Historique et sur la partie gauche, la fenêtre Zoom. Le fond est représenté au milieu de la fenêtre Zoom, sous la forme d'un profil plat.

Le profil détaillé du fond permet de comparer plus facilement les intensités des échos renvoyés par le fond, aidant ainsi à identifier le type de fond rencontrés ou les objets proches du fond.

La barre de zoom sert uniquement à indiquer l'échelle du zoom. Elle ne peut pas indiquer la position du zoom car celle-ci varie constamment en fonction des échos renvoyés par le fond. La barre de zoom est bloquée sur le

5-4 Écran sonar 50/200

Pour activer l'écran Sonar 50/200, appuyer sur la touche DISP, sélectionner l'onglet Sonar puis la fonction Sonar 50/200 et appuyer sur la touche ENT.

L'écran Sonar 50/200 est divisé en deux parties : sur la partie droite de l'écran, la fenêtre Historique 200kHz et sur la partie gauche, la fenêtre Historique 50kHz. Le gain peut être réglé différemment selon les fréquences. Le réglage de l'échelle est le même pour les deux fenêtres de l'écran.

Pour modifier le paramétrage d'une ou plusieurs fonctions, appuyer sur la touche MENU jusqu'à l'affichage du menu Fonctions.

En-tête de données

La fonction En-tête de données est détaillée dans la section 5-1 "Ecran Sonar".

milieu de l'écran.

Veuillez vous reporter à la section 4-5 "Echelle" pour le réglage de l'échelle et de la position du zoom.

Pour modifier le paramétrage d'une ou plusieurs fonctions, appuyer sur la touche MENU jusqu'à l'affichage du menu Fonctions.

La fonction Gain est détaillée dans la section 4-4 "Gain".

La fonction Échelle est détaillée dans la section 4-5 "Échelle".

La fonction A-Scope est détaillée dans la section 5-5 "Ecran Sonar A-Scope".

La fonction En-tête de données est détaillée dans la section 5-1 "Ecran Sonar".

Les fonctions Suivi fond et Partage écran sont détaillées dans la section 5-2 "Ecran Sonar Zoom".

La fonction Gain est détaillée dans la section 4-4 "Gain".

La fonction Échelle est détaillée dans la section 4-5 "Échelle".

La fonction A-Scope est détaillée dans la section 5-5 "Ecran Sonar A-Scope".

La fonction En-tête de données est détaillée dans la section 5-1 "Ecran Sonar".

La fonction Partage écran est détaillée dans la section 5-2 "Ecran Sonar Zoom".

5-5 Écran sonar a-scope

Pour activer l'écran Sonar A-Scope, appuyer sur la touche DISP, sélectionner l'onglet Sonar puis la fonction Sonar A-Scope et appuyer sur la touche ENT.

Cet écran permet d'analyser avec précision les données sonar et d'optimiser le réglage du gain.

Les réglages du gain et du seuil permettent à l'utilisateur de définir la plus forte et la plus faible intensité d'écho à afficher sur les écrans Sonar. Veuillez vous reporter à la section 4-4 "Gain" pour plus d'informations.

L'intensité d'un écho à une profondeur donnée est représentée par la longueur de la ligne horizontalement tracée sur l'écran à cette même profondeur. Un écho intense est représenté par une ligne longue,

un écho faible par une ligne courte.

Pour modifier le paramétrage d'une ou plusieurs fonctions, appuyer sur la touche MENU jusqu'à l'affichage du menu Fonctions.

La fonction Gain est détaillée dans la section 4-4 "Gain".

La fonction Échelle est détaillée dans la section 4-5 "Échelle".

La fonction En-tête de données est détaillée dans la section 5-1 "Ecran Sonar".

La fonction Partage écran est détaillée dans la section 5-2 "Ecran Sonar Zoom".

Identifier les poissons détecs

Les intensités des échos représentées sur la fenêtre A-Scope permettant d'identifier plus facilement l'espace des poissons détectés. Le signal ultrason émis par la sonde est réfléchi par l'air contenu dans la vessie natatoire des poissons. La taille et la forme de cette vessie variant selon les espèces, chaque espèce renverra donc un écho d'une intensité différente. Lorsque vous pêchez au-dessus d'un banc de poissons, notez l'espace des poissons pêchés et l'intensité des échos qu'ils renvoient sur la fenêtre A-Scope. Ainsi, la prochaine fois qu'un écho de cette intensité s'affichera sur l'écran de votre sondeur de pêche, il s'agira probablement d'un écho renvoyé par la même espèce de poissons.

5-6 Écran essence

Pour activer l'écran Carburant, appuyer sur la touche DISP, sélectionner l'onglet Autre puis la fonction Carburant et appuyer sur la

touche ENT.

Cet écran ne possède pas de menu Fonctions.

Veuillez vous reporter à la section 3-3 "Paramétrage > Essence" pour le réglage des fonctions Essence. Si la fonction Nombre moteurs est réglée sur 0, les fonctions Essence sont déactivées.

Consommé : quantité totale d'essence consommée depuis la dernière remise à zéro de cette donnée à l'aide de la fonction Consommation à zéro.

Restant : volume d'essence restant dans le(s) réservoir(s).

Débit : consommation d'essence par heure. Pour les bateaux équipés de deux moteurs, le débit s'affiche pour chacun des moteurs. Ceci

permet de vérifier si les deux moteurs tournent au même régime.

Économie : distance parcourue par unité de carburant consommée. Le sondeur de pêche calcule cette catégorie en utilisant le volume de carburant consommé et la vitesse du bateau (vitesse surface ou vitesse GPS, selon la source des données vitesse sélectionnée - voir section 3-3 "Paramétrage > Essence").

Plus la valeur affichée est élevée, plus vous économisez d'essence. Régler l'alimentation et le trim moteur pour une économie optimale.

Remarque: si les données vitesse proviennent d'un capteur de vitesse, étalonner la vitesse du bateau pour obtenir des valeurs d'économie précises (voir section 3-8 "Paramétrage > Étalonnage").

5-7 Écran Données

Problems	VE, surface	kph
11.6	17.7
Temp. mea 19.7	Restart 12.0	L
Leach journal, lem 1.64	Leach total 1.64

Pour activer l'écran Données, appuyer sur la touche DISP, sélectionner l'onglet Autre puis la fonction Données et appuyer sur la touche ENT.

L'écran Données affiche les courbes de la

profondeur et de la température de l'eau sur les 20 dernières minutes ainsi que des données de navigation.

Les courbes de température et de profondeur permettent de localiser les zones chaudes et froides de l'air sous-marine.

Pour modifier le type de données affichées :

1. Appuyer sur la touche MENU jusqu'à l'affichage du menu Fonctions.
2. Sélectionner Paramétrage données, puis appuyer sur la touche ENT.
3. Utiliser les touches curseur pour passer d'un champ de données à l'autre.
4. Appuyer sur la touche ENT pour afficher la liste des données pouvant être insérées dans le champ sélectionné.
5. Sélectionner la donnée à afficher, puis appuyer sur la touche ENT. La donnée s'affiche immédiatement dans le champ.
6. Appuyer sur la touche ESC une fois le paramétrage terminé.

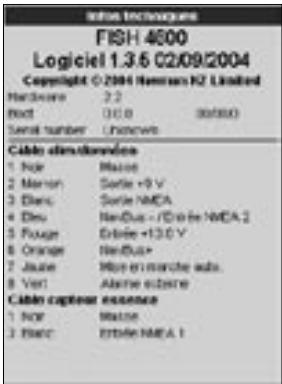

5-8 Écraninfos techniques

Pour activer l'écranInfosTechniques, appuyer sur la touche DISP, puis sélectionner Infostechniques. Cet écran ne possède pas de menu Fonctions.

L'écranInfosTechniques affiche le numéro de modèle du sondeur de pêche, les versions du logiciel et du matériel ainsi que des informations sur les connexions.

Avant de contacter votre revendeur Navman pour un conseil technique, n'oubliez pas de noter la version du logiciel.

Pour plus d'informations sur les branchements électriques, veuillez vous reporter à la section 6-5 "Câblage".

Pour plus d'informations sur l'interface NMEA ou le système NavBus, veuillez vous reporter à la section 6-6 "Systèmes composés de plusieurs instruments".

6 Installation et entretien

Le fonctionnement optimal de votre sondeur de pêche dépend de la qualité du montage du boîtier et de la sonde. Veuillez lire très attentive-

ment cette partie avant d'instruire les différents éléments de votre sondeur de pêche.

6-1 Éléments livrés avec votre sondeur de pêche

Les FISH 4500/4600 sont livrés en standard avec :

Boîtier. Câble d'alimentation. Étrier (vis incluses). - Carte de garantie. - Cette notice. - Capot de protection pour le boîtier. Kit d'encastrement. - Sonde bi-fréquence tableau arrêté (fournie avec câble et vis). - Notice de montage de la sonde.

6-2 Options et accessoires

• Traceurs de cartes série TRACKER.

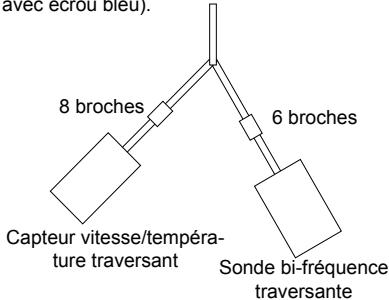

• Sonde bi-fréquence traversante.
• Capteur vitesse/temperature traversant. Kit essence (1 ou 2 moteurs).
• Roue à aubes de rechange. Boîtier SmartCraft.
• Sac de protection.
• REPEAT 3100 (voir section 6-6 "Systèmes composés de plusieurs instruments"). Diesel 3200 pour la gestion de la consommation des moteurs diesel.

N'hésitez pas à consulter votre revendeur Navman pour plus d'informations.

Kit essence

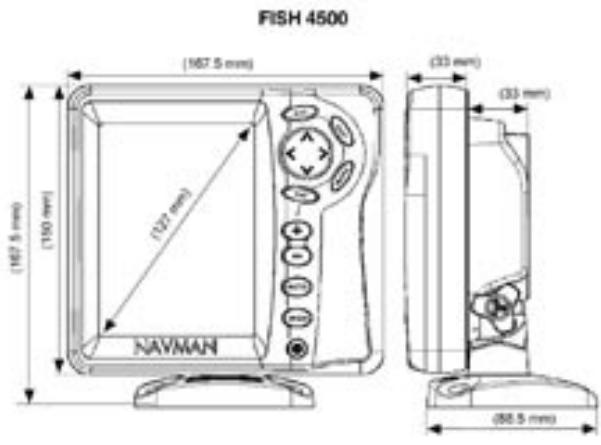

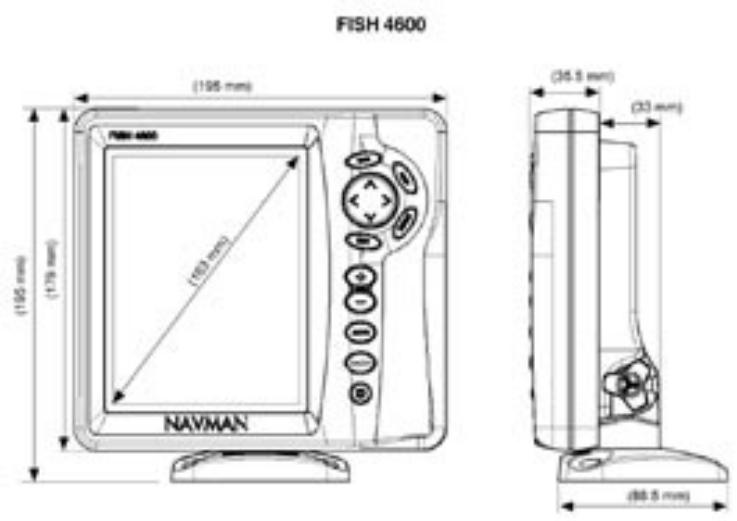

6-3 Montage et démontage du boîtier

Deux types de montage sont possibles :

Montage encastre : la surface de montage doit être plane, solide et accessible de l'arrière pour le branchement et la fixation du boîtier. Une fois encastre, le boîtier ne peut pas être déplacé ou incliné pour atténuer les reflets ou la réverbération sur l'écran. Avant d'installer le boîtier, veillez à sélectionner un emplacement de montage offrant une lisibilité optimale, à l'ombre de préférence. - Montage sur étrier : la surface de montage doit être plane, résistante et éloignée de toute source de vibrations excessives. Le boîtier peut pivoter et être démonté après chaque utilisation.

Choisir un emplacement de montage où le boîtier sera :

Aplusde10cmd'uncompas. Aplusde 30cm d'un émetteur radio.

Aplusde1,20md'uneantenna. - Bien lisible par le barreur et l'équipage. - Protégé de tout risque de chocol en cas de mer agitée. - Facile d'accès pour la connexion à l'alimentation 12/24 V CC du bateau. - Idéalement installé pour le passage des cables.

Montage encastré

1. Percer dans la cloison le trou de montage du boîtier en utilisant de l'adhesif de montage.
2. Percer les trous des quatre vis de montage comme indiqué sur l'adhésif.
3. Visser les quatre vis dans les inserts en cuivre à l'extrémité du boîtier.
4. Insérer le boitier dans le trou de montage, placer les rondelles en caoutchouc sur les vis, puis visser les écrous.

Montage sur étrier

1. Fixer l'étrier sur la surface de montage à l'aide des trois vis inox fournies. Serrer les vis sans forcer afin que l'étrier puisse pivoter.
2. Installer le boîtier sur l'étrier, puis resserrer la molette de l'étrier pour le bloquer.
3. Brancher les câbles à l'arrière du boîtier.

Démontage du boîtier

Le boitier du sondeur de pêche peut être démonté après chaque utilisation afin d'être protégé des intempéries et du vol.

Après avoir démonté le boîtier, veiller à ce que les fiches des câbles laissées à bord ne soient pas trop exposées aux éléments. Replacer les protections sur les extrémités des fiches. Ranger le boîtier dans un endroit propre et sec, tel que le sac de protection Navman.

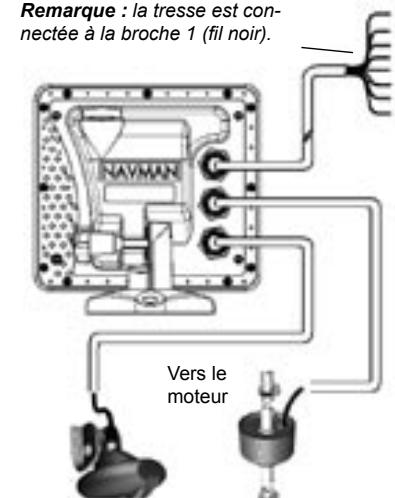

6-4 Branchements alimentation et capteur

Les FISH 4500/4600 possèdent trois prises situées à l'arrière du boîtier et destinées à recevoir :

Le câble d'alimentation et de données (bague noire). Le câble du capteur essence optionnel (bague blanche). Le câble de la sonde (bague bleue).

Veiller à bien bloquer les bagues afin d'assurer l'intégrité des connexions.

Le cable d'alimentation est muni d'un connecteur noir 8 broches. Insérer ce connecteur dans la prise munie d'un écrou noir, puis tourner la bague pour le bloquer.

Le cable du capteur essence optionnel est muni d'un connecteur blanc 8 broches. Insérer ce connecteur dans la prise munie d'un écrou blanc, puis tourner la bague pour le bloquer (si le sondeur de pêche n'est pas connecté à un capteur essence, laisser le capuchon de protection sur la prise).

Le câble de la sonde est muni d'un connecteur bleu 6 broches. Insérer ce connecteur dans la prise munie d'un écrou bleu, puis tourner la bague pour le bloquer. Ne pas couper le câble de la sonde. Si nécessaire, installer un câble d'extension Navman 4 m (ne pas utiliser plus d'une rallonge).

Dans la mesure du possible, éloigner le cable de la sonde de tout autre installation électrique. Les interférences électriques provenant du moteur, des pompes à essence ou de tout autre appareil électrique pourraient perturber le fonctionnement du sondeur de pêche. Pour limiter les chutes de tension, le cablage vers la source d'alimentation doit être le plus court et le plus direct possible.

Veiller à ce qu'aucun connecteur ne soit installé en fond de cale. Fixer les câbles à intervalles réguliers.

Sonde Aquaducer bi-fréquence tableau arrière

Verser reservoir

Capteurs traversants

Les capteurs traversants sont montés avec un câble d'adaptation "Y" permettant la connexion des deux capteurs au boîtier (prise

avec écrou bleu).

6-5 Câblage

Le sondeur de pêche est équipé de trois prises à l'arrêt du boîtier : une prise noire pour la connexion alimentation/données, une prise blanche pour la connexion carburant/données et une prise bleue pour la connexion à la sonde. Le câble d'alimentation fourni avec le sondeur de pêche se branche dans la prise noire et comprend 8 fils :

	Alimentation		Carburant / SmartCraft*
	Noir (8 broches)		Blanc (8 broches)
Broche: Couleur fil : Fonction			Fonction
1 : Noir	Masse (alimentation & NMEA)		Masse (NMEA)
2 : Marron	(non utilisé)		Sortie 9 V CC
3 : Blanc	Sortie NMEA		Entrée NMEA 2
4 : Bleu	NavBus (-) ou entrée NMEA 1		Capteur essence (unique ou babbord) / SmartCraft*
5 : Rouge	Alimentation 10-32 V CC via fusible 2 A Borne positive de la batterie		(non utilisé)
6 : Orange	NavBus (+)		Capteur essence (tribord) / SmartCraft*
7 : Jaune	Mise en marche auto A connecter au fil rouge (broche 5) pour activer la mise en marche auto.		NavBus / Détction données carburant (ne pas utiliser)
8 : Vert	Sortie feu et buzzers externes Branchée à la masse - 200 mA maxi.		(non utilisé)

Six types de câblage sont détaillés dans cette section :

Câblage simple: le sondeur de pêche s'allume et s'éteint manuellement; la fonction horamètre est désactivée. - Câblage mise en marche automatique : le sondeur de pêche s'allume automatiquement dès que l'alimentation du bateau est mise en route; la fonction horamètre est activée. Choisir ce type de câblage lorsque le sondeur de pêche est connecté à un capteur essence. Câblage alarmes secondaires Câblage transfert de données Câblage essence 1 moteur Câblage essence 2 moteurs

Câblage simple

Avec le câblage simple, le sondeur de pêche s'allume manuellement à l'aide de la touche ①.

Fil noir : à connecter à la borne négative de la batterie.

Fil rouge : à connecter à la borne positive de la batterie, en aval de l'interrupteur principal. Installer un fusible 2 A comme indiqué sur le schéma.

Fil jaune : à connecter au fil noir. Ce branchement désactive l'horamètre.

Pour allumer manuellement le sondeur de

Remarque : lorsqu'une couleur de fil n'est pas mentionnée, c'est que le fil n'est pas utilisé dans le schéma de câblage proposé.

Remarque : la tresse est connectée à la broche 1 (fil noir) et n'a donc pas besoin d'être branchée à la masse.

*Remarque : les fonctions SmartCraft sont disponibles uniquement sur le FISH 4600.

Important - Installer les fusibles 2 A comme indiqué sur les schémas.

Pour, l'interrupteur principal doit être en position ON.

Câblage simple

Câblage mise en marche automatique

Fil noir : à connecter à la borne négative de la batterie.

Fil rouge : à connecter à la borne positive de la batterie, en aval de l'interrupeur principal. Installer un fusible 2 A comme indiqué sur le schéma.

Fil jaune : à connecter au système d'allumage via un fusible 2 A pour activer l'horamètre et le compteur essence et pour allumer le sondeur de pêche automatiquement dès que l'alimentation du bateau est mise en route.

Remarque : le sondeur de pêche ne peut pas être éteint pendant que le moteur tourne.

Câblage alarmes secondaires

Fil vert : à utiliser pour connecter le sondeur de pêche à un ou plusieurs indicateurs d'alarmes secondaires, tels que des feux signaux ou des buzzers externes à circuit de commande intégré. Pour les branchements électriques, veuillez vous reporter au schéma du câblage mise en marche automatique.

Si les lampes et buzzers externes nécessitant un ampérage total supérieur à 200 mA, installer un relais. Pour plus d'informations, veuillez consulter votre revendeur Navman.

Câblage essence

Veuillez consulter la notice de montage du capteur essence pour le branchement du câble du capteur essence.

Brancher le sondeur de pêche pour une mise en marche automatique (voir ci-dessus) afin que le compteur essence se déclenche lorsque le moteur est mis en route.

Pour les bateaux à double motorisation, utiliser un connecteur "T" pour le branchement des câbles essence.

Câblage NMEA

Sortie NMEA : fil blanc. A utiliser si nécessaire pour connecter le sondeur de pêche à d'autres instruments compatibles NMEA tels que le

Câblage mise en marche automatique vers système d'allumage

REPEAT 3100 Navman (voir section 6-6 "Systèmes composés de plusieurs instruments").

Entrée NMEA 1 : fil bleu. A utiliser si nécessaire pour connecter un instrument compatible NMEA (ex. instrument GPS) au sonder de pêche. Pour utiliser l'entrée NMEA 1, la fonction NavBus doit être désactivée dans le menu Transfert données (voir section 3-7 "Paramétrage > Transfert données").

Câblage navbus

NavBus(-): fil bleu.

NavBus (+): fil orange. A utiliser si nécessaire pour connecter le sondeur de pêche à d'autres instruments Navman tels que le REPEAT 3100 (voir section 6-6 "Systèmes composés de plusieurs instruments").

Câblage NMEA + navbus

Si vous utilisez à la fois le NavBus et l'interface NMEA, procédez comme suit :

Sortie NMEA: fil blanc.

Entrée NMEA: entrée NMEA 2 (câble carburant/données, prise blanche).

NavBus : fil bleu NavBus (-), fil orange NavBus (+).

Dans tous les cas, les connexions NMEA et NavBus sont toutes deux reliées à la masse (fil noir).

6-6 Systèmes composés de plusieurs instruments

Vous pouvez connecter plusieurs instruments Navman entre eux afin qu'ils échangent des données.

Les FISH 4500/4600 sont les compléments idéaux des TRACKER 5500/5600, les traceurs

GPS Navman à écran couleur et couverture mondiale.

La connexion entre les instruments peut s'effectuer via le système NavBus ou interface NMEA.

Système NavBus

Le NavBus est un système déposé Navman. Il permet de créer des systèmes composés de nombreux instruments, utilisant un seul jeu de capteurs.

Lorsque des appareils sont connectés au NavBus :

• Si vous modifiez les unités, les valeurs d'alarme ou l'étal
• Chaque instrument peut être affecté à un groupe d'instruments. Si vous modifie le rétro-éclairage d'un instrument d'un groupe, le rétro-éclairage des autres instruments du groupe sera automatiquement modifié. En revanche, le rétro-éclairage des instruments des autres groupes ne sera pas affecté par ce changement.
• En cas de déclenchement d'une alarme, vous pouvez mettre l'alarme en veille à partir de n'importe quel instrument possédant cette alarme.

REPEAT 3100

DEPTH 2100 Répéteur de profondeur

Répétableur des données de profondeur, vitesse, température de l'eau et tension d'alimentation. Le REPEAT 3100 peut receiveur des données via le NavBus ou interface NMEA.

TRACKER 5500/5600 Traceurs de cartes GPS à écran couleur et couverture mondiale

Interface NMEA

NMEA est une norme de l'industrie relative aux échanges de données entre les instruments d'électronique marine. Les données envoyées par un instrument via interface NMEA peuvent être lues et affichées par tout instrument compatible NMEA 0183 version 2. L'interface

NMEA n'est pas aussi souple que le NavBus car elle exige des connexions dédiées entre les instruments.

N'hésitez pas à vous renseigner auprès de votre revendeur Navman sur la gamme des instruments Navman compatibles NMEA et les différentes possibilités de connexion.

6-7 Nettoyage et entretien

L'écran des FISH 4500/4600 est traité antireflet (technologie Navman). Lorsqu'il est sale ou couvert de cristaux de sel, nettoyer l'écran exclusivement à l'aide d'un chiffon humide ou imbibé de détergent doux afin de ne pas l'abîmer. Ne pas utiliser de produits abrasifs, d'essence ou tout autre solvant.

Protégerez ou ôterez les capteurs tableau arrêté avant de repeindre la coque du bateau. Vous pouvez passer une fine couche d'antifouling sur les capteurs traversants, après les avoir légèrement ponçés afin d'ôter la couche précédente.

Pour un fonctionnement optimal de votre sondeur de pêche, éviter de plier ou de marcher sur les câbles et les connecteurs. Veiller à ce que la sonde ne soit pas recouverte d'algues, de peinture ou de déchets. Ne pas utiliser de jet à haute pression sur la roue à aubes d'un capteur vitesse afin de ne pas l'endommager.

Lorsqu'il n'est pas utilisé, le sondeur de pêche peut être retiré de l'étrier et rangé dans le sac de protection Navman, ou bien laissé sur l'étrier et recouvert du capot de protection livré avec l'appareil.

Appendice A - Caractéristiques techniques

Charactéristiques techniques	FISH 4500	FISH 4600
Type d'écran	Couleur TFT"Résolution 320 x 234 pixels (H x L)Rétro-éclairage CCFL variable
Taille d'écran	5" (127 mm) diagonale	6.4" (163 mm) diagonale
Alimentation	10,5 à 32 V CC
Consommation @ 13,8 V	400 mA mini -sans rétro-éclairage800 mA maxi - rétro-éclairage maxi	450 mA mini -sans rétro-éclairage850 mA maxi - rétro-éclairage maxi
Température de fonctionnement	0 à 50°C
Etanchéité	IP67
Normes EMC	États-Unis : FCC Part 15 Class BEurope (CE) : EN50081-1 et EN50082-1Nouvelle-Zélande et Australie (C-Tick)AS-NZS 3548"
Echelle de profondeur	0,6 à 600 m avecsons干燥foumieLes performances en terme de profondeur dépendent du type de sonde utilisée, du montage de la sonde et de la clarté de l'eau. Une détction jusqu'à 1 000 m est possible dans des conditions optimales et avec une sonde bi-fréquence 1 000 W.
Puissance d'émission	Variable, jusqu'à 600 W RMS
Fréquence sonde	Bi-fréquence 200 kHz / 50 kHz
Sensibilité du récepteur	10 μV RMSGammodynamique 4.0 millions à 1 (120 dB)
Temps typique de première acquisition	2 secondes à 30 m
Longueur du cable de la sonde	10 m
Echelle de mesure de la température	0 à 37,7°C (32 à 99,9°F), résolution 0,1
Echelle de vitesse	1 à 50 nôuds (57,5 miles/h, 96,6 km/h)
Interfaces	NMEA 0183 version 2.0, 4 800 baudsNavBus
Sortie NMEA NMEA 0183 est une nombre relative à l'échange des données entre les instruments d'électronique marine. Le sondeur Navman peut transmettre les phrases NMEA ci-contre.	DBT (profondeur sous la sonde)DPT (profondeur et offset de quille)VHW (vitesse)VLW (loch - journalier et totalisateur)MTW (température de l'eau)XDR (tension d'alimentation et consommation instantanée de carburant)
Débitmètre électronique (si installation d'un kit essence optionnel)	Moteurs essence hors-bord 2 temps et à injection électronique EFI : 30 à 300 CV"Moteurs essence hors-bord 4 temps : 90 à 300 CVMoteurs essence inboard : 50 à 300 CVDébit minimum : 5 l/hDébit maximum : 130 l/h
Compatible SmartCraft	Non	Oui

Appendice c - en cas de problème

Ce guide de dépannage ne remplace pas la lecture ni la compréhension de cette notice.

Il est possible dans la plupart des cas de résoudre les problèmes sans avoir recours au service après-vente du fabricant. Veuillez lire attentivement les conseils qui vont suivre avant de contacter votre revendeur Navman le plus proche.

Aucune pièce détachée n'est disponible pour l'utilisateur. Des méthodes et un matériel de test spécifique sont nécessaires pour remonter correctement l'appareil et assurer son étanchéité. Toute réparation du sondeur de pêche par l'utilisateur entraînerait une annulation de la garantie.

Toute intervention sur l'appareil doit être réalisée par un réparateur/agréé par Navman. Si vous devez envoyer votre sondeur de pêche en réparation, n'oubliez pas de joindre le(s) capteur(s).

Pour plus d'informations, vous pouvez consulter notre site Internet: www.navman.com.

1. Le sondeur de pêche ne s'allume pas :

a) La tension d'alimentation est trop élevée. Voiture sondeur de pêche est conçu pour fonctionner sous 12/24 V, cette tension pouvant varier entre 10 et 35 V. Si la tension fournie est trop élevée, le fusible fond, coupant l'alimentation de l'appareil. Vérifier le fusible. b) Le câble d'alimentation est débranché ou bien la bague du connecteur n'est pas bloquée. S'assurer que le connecteur est correctement inséré dans la prise et que la bague est bien bloquée afin d'assurer l'étanchéité de la connexion. c) La tension d'alimentation est insuffisante. Mesurer la tension de la batterie après avoir allumé plusieurs lampes, la radio ou tout autre appareil électrique branché à la batterie. Si la tension est inférieure à 10 volts :

Vérifier si les bornes de la batterie ou les fils connectés à la batterie ne sont pas corrodés. Vérifier si la batterie se recharge correctement et si elle n'est pas hors d'usage.

d) Le câble d'alimentation est endommagé, sectionné, écrasé ou plié. Vérifier le câble

sur toute sa longueur.

e) Les branchements électriques sont incorrects. S'assurer que le fil rouge est connecté à la borne positive de la batterie et le fil noir à la borne négative de la batterie. Si le sondeur de pêche est câblé pour une mise en marche automatique, s'assurer que le fil jaune est bien connecté au circuit d'allumage du bateau. Vérifier également le circuit principal du bateau (voir section 6-5 "Câblage"). f) Le connecteur du câble d'alimentation est corroded. Nettoyer ou remplacer le connecteur si nécessaire. g) Un fusible du circuit d'alimentation a fondu ou bien est corroded. Un fusible peut avoir fondu même s'il semble en bon état. Tester le fusible et le remplacer si nécessaire.

1. Le sondeur de pêche ne s'éteint pas : Le sondeur de pêche est câblé pour une mise en marche automatique. Vous ne pouvez pas éteindre le sondeur manuellement (voir "Câblage mise en marche automatique", section 6-5).
2. Les données affichées sont incohérentes : a) La sonde est encrassée (algues, sac plastique, etc.). b) La sonde a subi un choc lors de la mise à l'eau ou du remorquage du bateau ou bien lors d'une collision avec un objet immergé. Si elle a été déplacée et qu'elle n'est pas endommagée, la remettre en place (voir notice de montage des capteurs tableau arrière). c) La profondeur d'eau sous la sonde est inférieure à 0,6 m. Les valeurs de profondeur affichées à l'écran deviennent incohérentes. d) Le niveau de réglage du gain manuel est trop bas. L'écho du fond affiché est de faible intensité et les échos renvoyés par les poissons ne sont pas représentés sur l'écran. Augmenter le niveau de gain. e) L'installation de la sonde est incorrecte. Veiller à ce que le dessous de la sonde soit légèrement incliné par rapport à la surface de l'eau et que la sonde soit immergée aussi profond que possible afin d'éviter la formation de bulles par cavitation (voir notice de montage des capteurs tableau

arrière).

f) Le câble d'alimentation ou le câble de la sonde est débranché ou bien les bagues des connecteurs ne sont pas bloquées. S'assurer que les connecteurs sont correctement insérés dans les prises et que les bagues sont bien bloquées afin d'assurer l'étanchéité des connexions. g) Le câble d'alimentation ou le câble de la sonde est endommagé, sectionné, écrasé ou piégé. Vérifier les câbles sur toute leur longueur. h) Les signaux émis par un autre sondeur créent des interférences qui perturbent le fonctionnement du sondeur de pêche. i) Les interférences électriques provenant du moteur du bateau ou d'un accessoire perturbent le fonctionnement de la sonde ou de l'instrument. Le sondeur de pêche diminue alors automatiquement le gain (sauf s'il est en mode gain manuel).

Les signaux de plus faible intensité, tels que les échos renvoyés par les poissons ou même l'écho retourné par le fond, ne sont plus représentés à l'écran. Eteindre les autres instruments de navigation, les accessoires (ex. la pompe de cale), puis le moteur jusqu'à ce que l'appareil en cause soit localisé.

Pour supprimer les interférences électriques:

• réinstaller le cable d'alimentation et le cable de la sonde en les éloignant de tout autre installation électrique.
• connecter le câble d'alimentation directement à la batterie via un fusible.

4. Le fond ne s'affiche pas :

a) L'appareil est en mode échelle manuelle et la profondeur du fond est supérieure à l'échelle de profondeur sélectionnée. Passer en mode échelle automatique ou bien sélectionner une nouvelle échelle de profondeur (voir section 4-5 "Echelle"). b) La profondeur du fond est supérieure à l'échelle de profondeur du sondeur de pêche. En mode échelle automatique, les pointillés "---" affichées à l'écran indiquent qu'aucun fond n'est détecté. Le fond est de nouveau affiché lors que la profondeur

devient moins importante.

1. Le fond s'affiche trop haut sur l'écran : Le sondeur de pêche est en mode échelle manuelle et l'échelle de profondeur sélectionnée est trop importante. Passer en mode échelle automatique ou bien sélectionner une nouvelle échelle de profondeur (voir section 4-5 "Échelle").
2. Lorsque le bateau se déplace, l'écho retourné par le fond disparaît de l'écran ou les valeurs affichées sont incohérentes : a) L'installation de la sonde est incorrecte. Veiller à ce que le dessous de la sonde soit légèrement incliné par rapport à la surface de l'eau et que la sonde soit immergée aussi profond que possible afin d'éviter la formation de bulles par cavitation. Pour plus de détails, veuillez vous reporter à la notice de montage des capteurs tableau arrêté. b) L'eau est agitated a proximite de la sonde. Les bulles d'air dispersent les échos, empêchant le sondeur de pêche de détecter le fond et les cibles. Ceci se produit fréquemment lorsque le bateau fait marche arrière. La sonde doit être installée à un endroit où elle sera constamment immergée et à l'abri des turbulences, quel que soit la vitesse du bateau. c) Les interférences électriques provenant du moteur du bateau perturbant le fonctionnement du sondeur de pêche. Installer des bougies antiparasites.
3. Lorsque vous allumez votre sondeur de pêche, l'appareil émet un bip mais rien ne s'affiche à l'écran :

Le niveau d'retro-éclairage est trop bas. Veuillez vous reporter à la section 2 "Fonctionnement général" pour le réglage du rétro-éclairage.

1. La langue d'affichage n'est pas la bonne : Veuillez vous reporter à la section 3-1 "Paramétrage > Système".
2. Le volume de carburant consommé ou restant affiché à l'écran semble incorrect : a) Le moteur a tourné alors que le sondeur de pêche était éteint. La quantité d'essence consommée pendant cette période n'a pas pu être enregistrée si bien que le volume restant affiché à l'écran est supérieur au volume d'essence réellement contenu dans

le réservoir.

Pour éviter cette erreur, brancher le sondeur de pêche pour une mise en marche automatique (voir "Câblage mise en marche automatique", section 6-5). Le sondeur de pêche s'allumera alors automatiquement quand l'alimentation du bateau sera mise en route.

b) Les mauvaises conditions de navigation ont provoqué des retours d'essence dans le capteur. Installer une valve anti-retour entre le capteur essence et le réservoir. c) La quantité d'essence restant dans le réservoir n'a pas été actualisée après chaque ravitaillement (voir section 3-3 "Paramétrage > Essence"). d) Des poches d'air se sont formées dans le réservoir lorsqu vous avons fait le plein. Ce phénomène est particulièrement fréquent dans les réservoirs sous plancher. e) Le capteur essence est hors d'usage. Nous vous recommendons de changer votre capteur tous les 5 000 litres.

10. L'écran n'affiche pas de début ou le début affiché est faible :

a) Les fonctions Essence sont désactivées. S'assurer que la fonction Nombre moins seurs est réalisée sur 1 ou 2 (voir section 3-3 "Paramétrage > Essence"). b) Le cable essence est débranché ou bien la bague du connecteur n'est pas bloquée. S'assurer que le connecteur est correctement inséré dans la prise et que la bague est bien bloquée afin d'assurer l'étanchéité de la connexion. c) Le capteur essence est encrassé. Démonter le capteur, puis souffler très doucement au travers, dans le sens opposé au flux d'essence. Un filtre à essence doit être installé entre le capteur essence et le réservoir (voir notice de montage du capteur essence). Le non respect de cette condition entraînerait une annulation de la garantie du sondeur de pêche. d) Le cable essence est endommagé, sectionné, plié ou écrabouillé. Vérifier le cable sur toute sa longueur. e) Le filtre à essence est encrassé.

11. Le bateau est équipé d'un kit essence 2 moteurs mais le sondeur de pêche n'affiche qu'une seule valeur de débit :

Le paramétrage de la fonction Nombre moteurs est incorrect. Régler cette fonction sur 2 (voir section 3-3 “Paramétrage > Essence”).

12. Les valeurs de débit sont irrégulières ou incohérentes :

a) Le capteur essence a été installé trop près de la pompe à essence ou est exposé à des vibrations excessives. Veuillez vous reporter à la notice de montage du capteur essence. b) La ligne d'alimentation ou le flexible du réservoir a des fuites. c) Le paramétrage du filtre débit est incorrect. S'assurer que le filtre n'est pas désactivé, puis augmenter la valeur du filtre jusqu'à ce que la valeur du débit soit stable (voir section 3-3 "Paramétrage > Essence").

13. La valeur de la fonction économie ne s'affiche pas :

a) Le bateau est à l'arrêt. Pour que le sondeur de pêche puisse calculer votre économie, le bateau doit être en mouvement. b) Le mouvement de la roue à aubes est entravé. Vérifier si elle n'est pas bloquée par des déchets ou des algues et si les deux aimants de la roue sont bien en place.

14. Deux profils de fond s'affichent à l'écran :

a) Le bateau se trouve dans un endroit générant des ombres (voir section 4-1 "Interprétable de l'écran"). b) Le bateau navigue en eaux peu profondes. La faible profondeur d'eau provoque un phénomène de double écho. Réduire le niveau de gain (voir section 4-4 "Gain") et/ou réduire l'intensité du signal ultrason (voir section 3-2 "Paramétrage > Sonar"). c) Diminuer l'échelle.

15. Aucun écran sonar ne s'affiche :

Les fonctions Sonar sont désactivées. Veuillez vous reporter à la section 3-1 "Paramétrage > Système".

Made in New Zealand

MN000201D

NAVMAN
