Pour une chaudière condensation murale gaz économique
ecoTEC pro
Fruit du savoir-faire vaillant
Fort de ses 135 ans d'expérience et de sa position de leader européen du marché des technologies de chauffage,
Vaillant met au point des appareils de conception et de fabrication allemande qui bénéficient d'une technologie de pointe et qui sont reconnus à la fois pour leur design élégant et leur grande fiabilité.
Vaillant doit son succès en grande partie à ses travaux de Recherche et Développement. La marque attache beaucoup d'importance à la performance de ses produits, aux économies d'énergie et au respect de l'environnement.
Pour être en mesure de répondre à tout type de besoin, Vaillant propose une large gamme de produits parmi lesquels des chaudières condensation sol et murales, chauffage seul ou avec production d'eau chaude.
La condensation : pour plus d'économies
Qu'est-ce qu'une chaudière à condensation ? C'est une chaudière qui présente un double avantage, celui d'être à la fois économique et respectueuse de l'environnement.
De l'extérieur, elle est strictement identique à une chaudière non condensation mais à l'intérieur, son échangeur caractéristique fait toute la différence. Grâce à celui-ci, la chaudière condense les fumées de combustion pour récupérer leur chaleur quand une chaudière traditionnelle se contente de rejeter ces fumées dans l'atmosphère. Ce procédé permet d'obtenir un très bon rendement, supérieur aux autres chaudières (109% contre 93%). La performance est encore meilleure lorsque la chaudière est installée avec un plancher chauffant ou des radiateurs « chaleur douce »
Vous diminuez votre consommation énergétique et par conséquent, la chaudière gaz à condensation rejette moins de gaz polluants dans l'atmosphère (jusqu'à 65% de NOx en moins) et moins de gaz à effet de serre (jusqu'à 15% de CO2 en moins).
Pour profiter de cette technologie, Vaillant vous propose une large gamme de chaudières à condensation. Selon vos besoins, vous avez le choix parmi des chaudières murales ou des chaudières sol, avec ou sans production d'eau chaude, et ce dans différentes puissances.
15 % de crédit d'impôt
selon la loi de finances 2010
Confort sanitaire
selon la(norme
EN 13203 : 2 **
Rendement de chauffage
CONDENSATION
selon la RT 2005

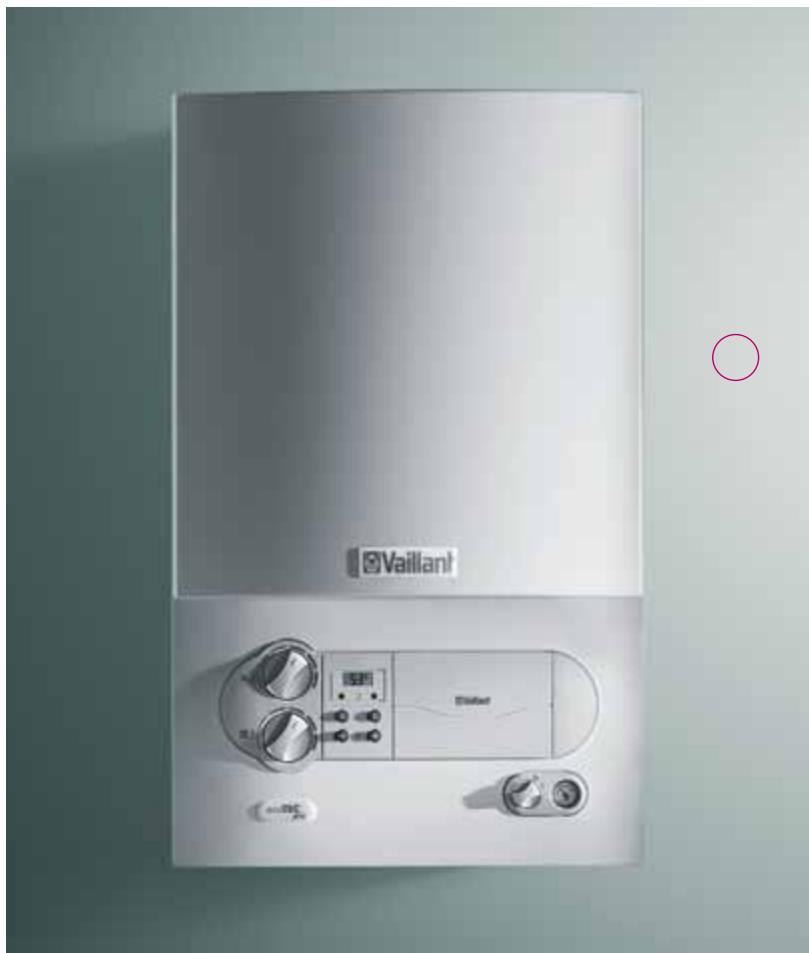

Choisir une ecoTEC pro
Vous recherchez une chaudière compacte et fiable pour répondre aux besoins en chauffage et en eau chaude sanitaire d'une famille d'1 à 4 personnes ? L'ecoTEC pro est faite pour vous ! L'ecoTEC pro est une chaudière mixte instantanée qui assure à la fois un confort en chauffage et un approvisionnement en eau chaude sanitaire pour une famille, le tout pour un encombrement minimal. Elle trouve aisément sa place en remplacement d'une ancienne chaudière, et, avec ses composants performants, elle vous garantit une fiabilité hors pair et une durée de vie prolongée.
ecoTEC pro
Installation et entretien facilités
Afin de faciliter l'installation de l'ecoTEC pro en remplacement d'une ancienne chaudière, Vaillant a mis au point plusieurs kits pour un raccordement hydraulique facilité. Les raccords électriques de la carte électronique sont eux aussi plus simples, ayant été détronpés pour éviter toute erreur de branchement.

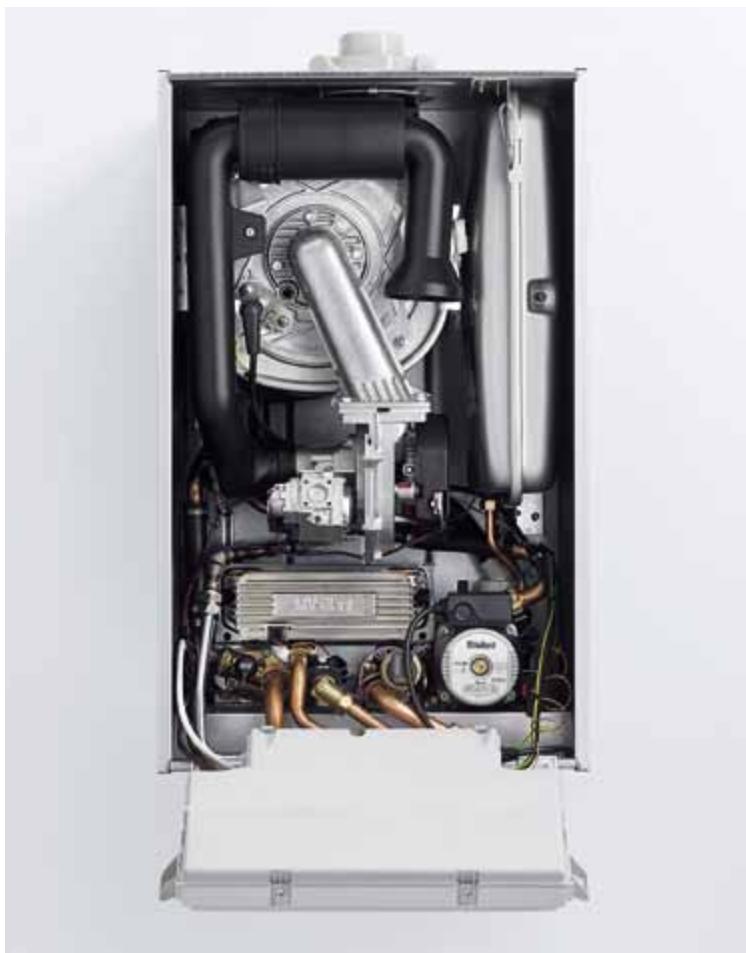

Pour la maintenance, tous les composants du module hydraulique ainsi que le vase d'expansion sont accessibles et démontables par l'avant.
Le siphon est accessible depuis l'extérieur pour un remplissage et un nettoyage facilités.
Réglages et régulation

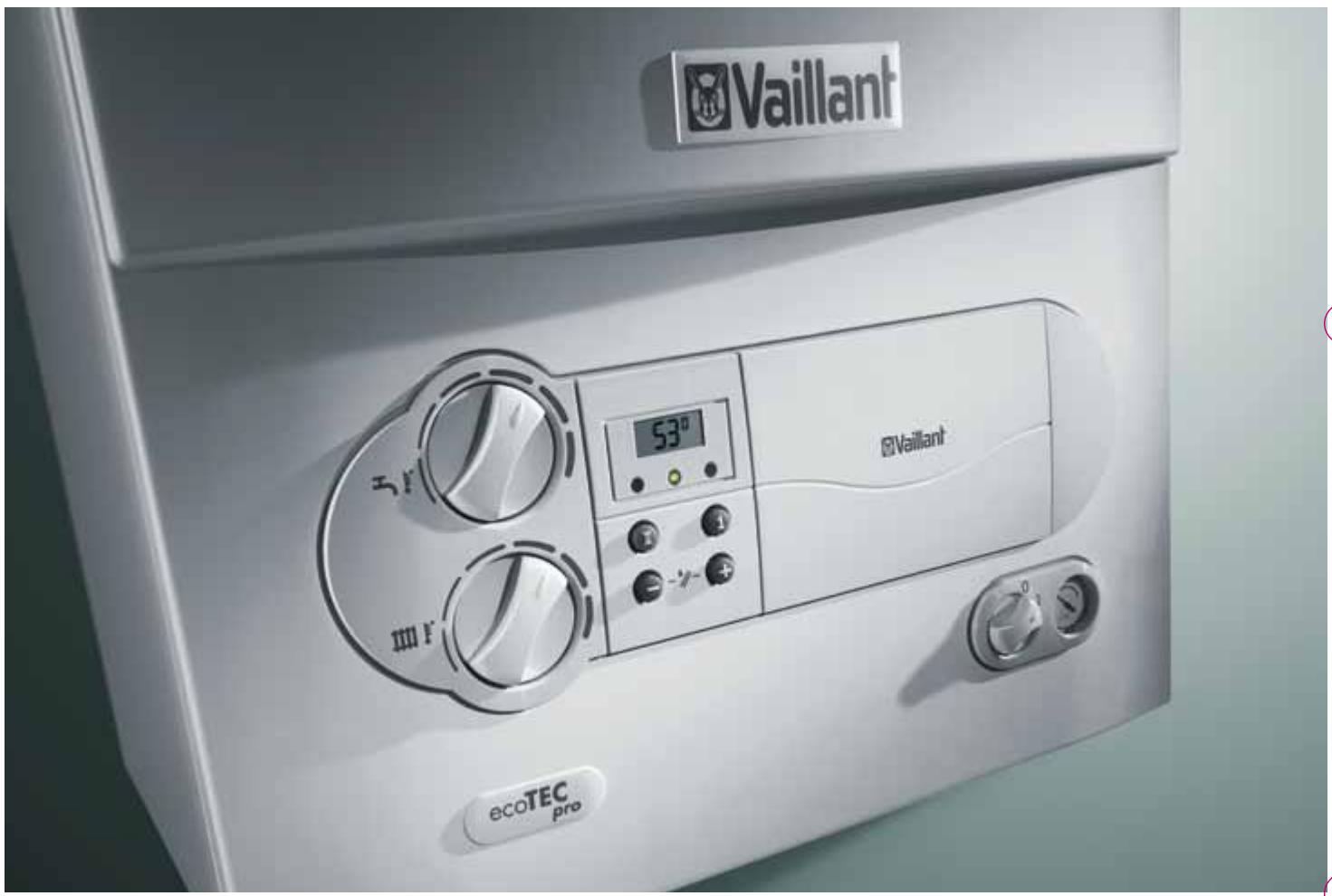

La chaudière ecoTEC pro est équipée du système Digital d'Information et d'Analyse (carte électronique) qui permet d'adapter son fonctionnement à l'installation de chauffage et aux besoins de l'utilisateur : adaptation des temps de fonctionnement du brûleur, réglage de la temporisation et du mode de fonctionnement de la pompe, etc.
Par ailleurs, la carte électronique de l'ecoTEC pro utilise le mode de communication eBUS, ce qui permet l'utilisation d'une régulation Vaillant. La régulation fait varier la température de l'eau de chauffage en fonction des besoins de l'installation et garantit ainsi un confort optimal.
Confort chauffage et sanitaire

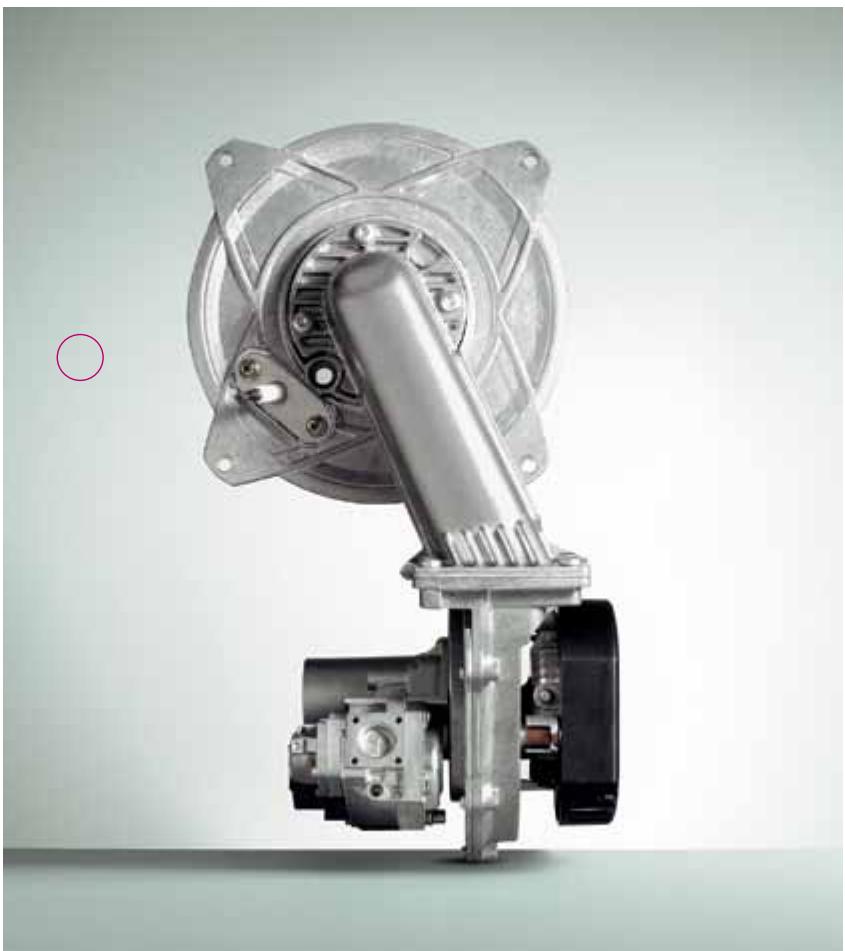

Avec son brûleur modulant et à pré-mélange, l'ecoTEC pro s'adapte automatiquement à vos besoins en chauffage tout en assurant une combustion complète du gaz, pour un résultat à la fois économique et écologique.
Le débit en eau chaude sanitaire de l'ecoTEC pro est de 13,4 l/min, vous garantissant le comport d'une grande quantité d'eau chaude en sortie de robinet.
Compacité et flexibilité
Grâce à ses dimensions compactes (720x335x440 mm), l'ecoTEC pro trouve facilement sa place dans une cuisine, une cave, ou un garage.
Dans le cas d'une installation sur un conduit de cheminée déjà existant, Vaillant vous recommande l'utilisation d'un système flexible condensation. Le système flexible condensation est placé dans le conduit de cheminée. Il est utilisé pour le rejet des fumées de combustion. Il permet deux configurations pour l'aération d'air nécessaire au fonctionnement de la chaudière : C93 : l'air nécessaire au fonctionnement de l'appareil est
aspiré via le conduit de cheminée. Le système est étanche et permet une installation dans un petit espace non ventilé. B23P : l'aspiration de l'air s'effectue dans une pièce aérée conformément aux prescriptions en vigueur (DTU 24.1).
Qualité et fiabilité

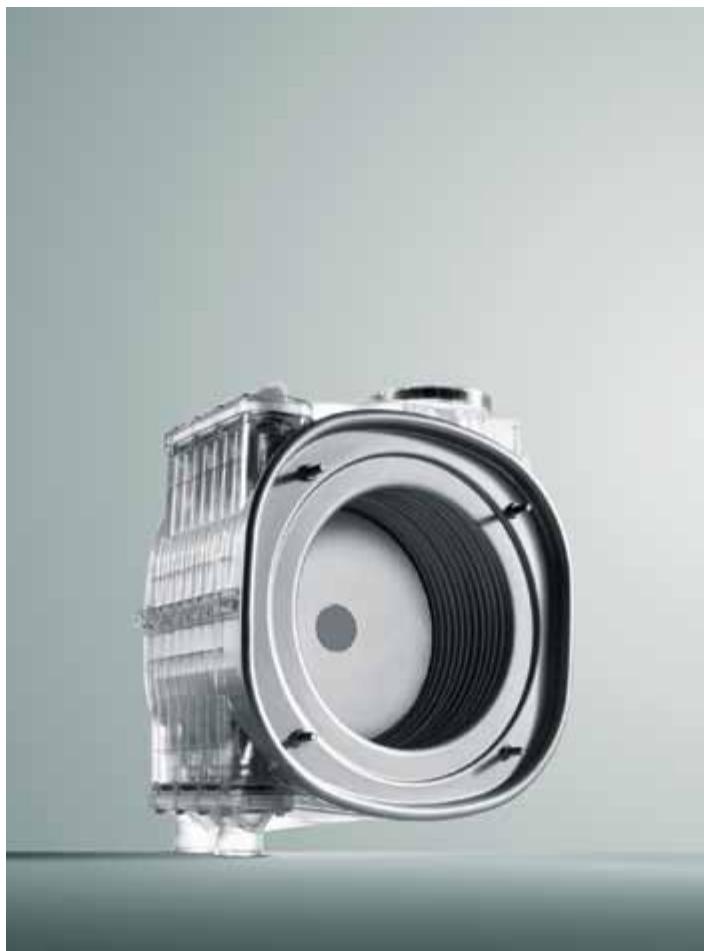

L'échangeur sanitaire, l'échangeur primaire et le brûleur à pré-mélange sont en acier inoxydable, matériel dont la qualité assure aux composants une durée de vie prolongée et un entretien facilité. L'échangeur primaire est de plus garanti 5 ans (se reporter à la notice pour connaître les conditions de garantie).
La chaudière est équipée d'une série de sondes, qui sont chargées de sécuriser son fonctionnement. Ainsi, la sécurité manque d'eau stoppe automatiquement la chaudière en cas de fonctionnement sans eau, et en période d'arrêt de la chaudière (vacances par exemple), les systèmes anti-blocage et anti-gel veillent à ce qu'elle ne soit pas déterminée.
Caractéristiques techniques
Chaudières à condensation ecoTEC pro
| Caracteristiques techniques | Unités | VUW 286 |
| Chauffage |
| Plage de puissance chauffage (40/30 °C) | kW | 9,4 - 26 |
| Plage de puissance chauffage (60/40 °C) | kW | 9,3 - 24,7 |
| Plage de puissance chauffage (80/60 °C) | kW | 8,7 - 24 |
| Plage de température chauffage | °C | 30 - 85 |
| Hauteur manométrique disponible | mbar | 250 |
| Rendement (DIN 4702) | % | 109 |
| Catégorie gaz | - | II2Er3P |
| Eau Chaude Sanitaire |
| Puissance sanitaire | kW | 28 |
| Plage de température sanitaire | °C | 35-65 |
| Confort sanitaire (selon EN 13203) | - | ** |
| Débit ECS continu (ΔT=30 °C selon la norme EN 13203) | l/min | 13,4 |
| Evacuation des produits de combustion |
| Longueur maxiventouse 60/100 verticale / horizontale | m | 12 / 8 + 1 coude |
| Longueur maxiventouse 80/125 verticale / horizontale | m | 28 + 3 coudes |
| Dimensions et caractéristiques électriques |
| Puissance acoustique à puissance minimale | dB(A) | 42,7 |
| Puissance acoustique à puissance nominale | dB(A) | 43,4 |
| Hauteur x Profondeur x Largeur | mm | 720x335x440 |
| Poids | kg | 38 |
| Type de protection | - | IPX4D |
| Numéro certificat CE | - | CE - 0085BP0420 |
Thermostats de régulation recommandés (eBus)
| Fonctions | VRT 40 | calorMATIC 392 | calorMATIC 430 | calorMATIC 430 + VR 61 |
| Thermostat d'ambiance | ● | ● | | |
| Régulation avec sonde extérieure | | | ● | ● |
| Horloge numérique | | ● | ● | ● |
| Modulant | ● | ● | ● | ● |
| Programmation journalière | | ● | ● | ● |
| Programmation hebdomadaire | | ● | ● | ● |
| Alimentation avec piles | | | | |
| Régulation pour 1 circuit chauffage | | | ● | |
| Régulation pour 2 circuits chauffage | | | | ● |
Accessoires
| Description | Référence |
| Hydraulique |
| Plaque de raccordement pour une installation neuve | 0020049813 |
| Kit de remplacement Chaffoteaux/Vaillant* (gamme Celtic) | 2219087K |
| Kit de remplacement Elm Leblanc/Vaillant* | 2219088K |
| Kit de remplacement Saunier Duval/Vaillant* | 2219089K |
| Kit de remplacement Vaillant/Vaillant* | 2219090K |
| Evacuation des gaz - diamètre 60/100 |
| Ventouse horizontal - diamètre 60/100 | 303933 |
| Ventouse verticale avec terminal toiture noir - diamètre 60/100 | 0020060570 |
| Ventouse verticale avec terminal toiture rouge - diamètre 60/100 | 0020060571 |
| Rallonge 0,5 m | 303902 |
| Rallonge 1 m | 303903 |
| Coude 90° | 303910 |
| Coude 45° (jeu de 2 pièces) | 303911 |
Afin de faciliter l'installation de l'ecoTEC pro, Vaillant a mis au point plusieurs kits de remplacement pour un raccordement hydraulique facile.
Kits de remplacement à visser, chaudières condensation
| C&M Vaillant | III
IV
VIII | IX | X |
| Kit complet - Réf.: 2219087K | Réf.: 0020050444 | Réf.: 0020050440 | Réf.: 308 650 (ép. 65 mm) |
| ELM Vaillant | III
IV
VIII | III
IV
VIII | III
IV
VIII |
| Kit complet - Réf.: 2219088K | Réf.: 0020050444 | Réf.: 0020050438 | Réf.: 0020051316 (ép. 125 mm) |
| SD Vaillant | III
IV
VIII | III
IV
VIII | III
IV
VIII |
| Kit complet - Réf.: 2219089K | Réf.: 0020050444 | Réf.: 0020050439 | Réf.: 0020021856 (ép. 105 mm) |
| Vaillant Vaillant | III
IV
VIII | Garder les alimentations sanitaires de l'appareil Vaillant existant |
| Réf.: 0020051321 | Réf.: 303902* |
| Kit complet - Réf.: 2219090K | Réf.: 0020050444 | Réf.: 0020051321 | Réf.: 303902* |
- Rallonge ventouse 0,5 m condensation
