Type de produit	Chauffe-bain instantané à gaz
Marque	VAILLANT
Modèle	ATMOMAG (atmoMAG 11-0/0 GX / 14-0/O GX)
Catégories de gaz	II2E+ 3+ (gaz naturel et liquide)
Puissance utile maximale	19,2 kW (11-0/0) / 24,4 kW (14-0/0)
Puissance utile minimale	7,7 kW (11-0/0) / 9,8 kW (14-0/0)
Débit calorifique maximal	22,1 kW (11-0/0) / 28,1 kW (14-0/0)
Pression d'alimentation en eau	0,4 - 13 bars
Débit d'allumage (température très chaud)	2,2 - 5,5 l/min (11-0/0) / 2,8 - 7,0 l/min (14-0/0)

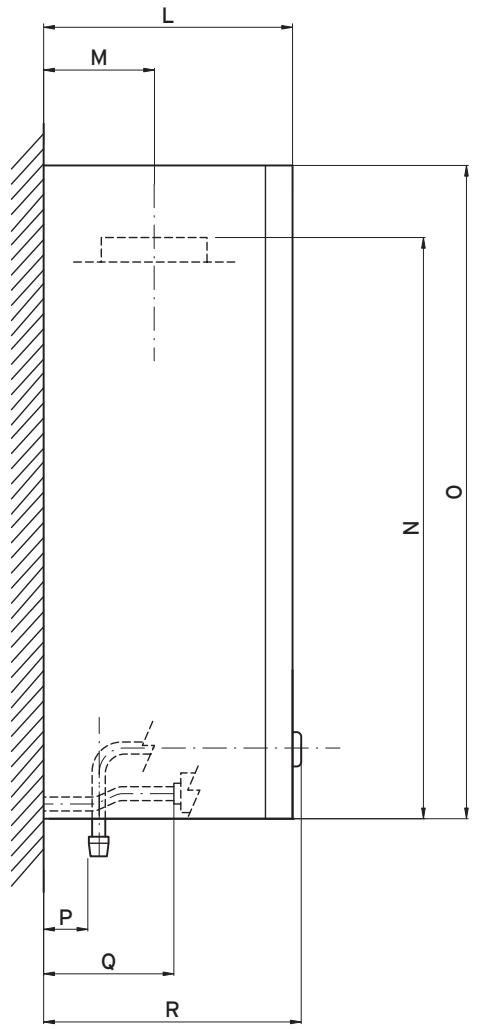

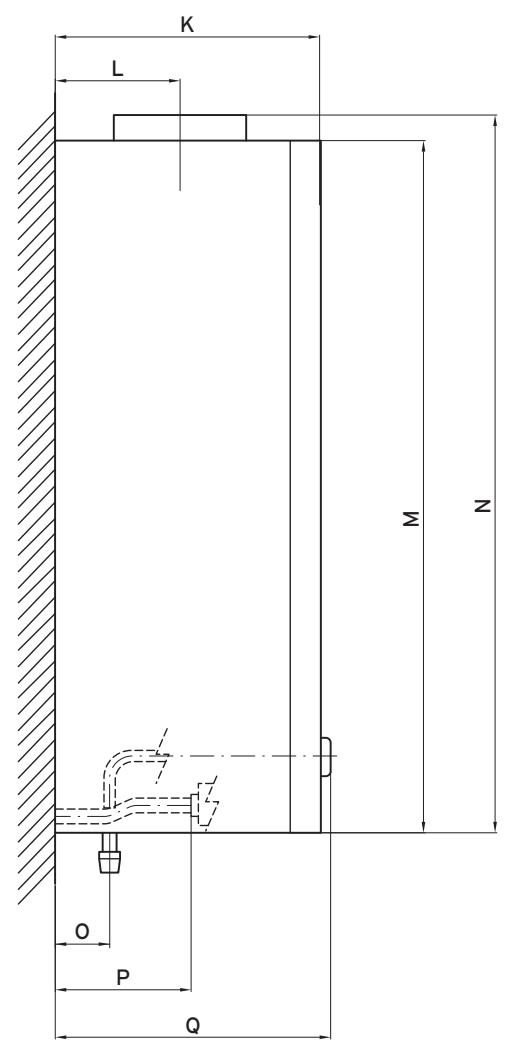

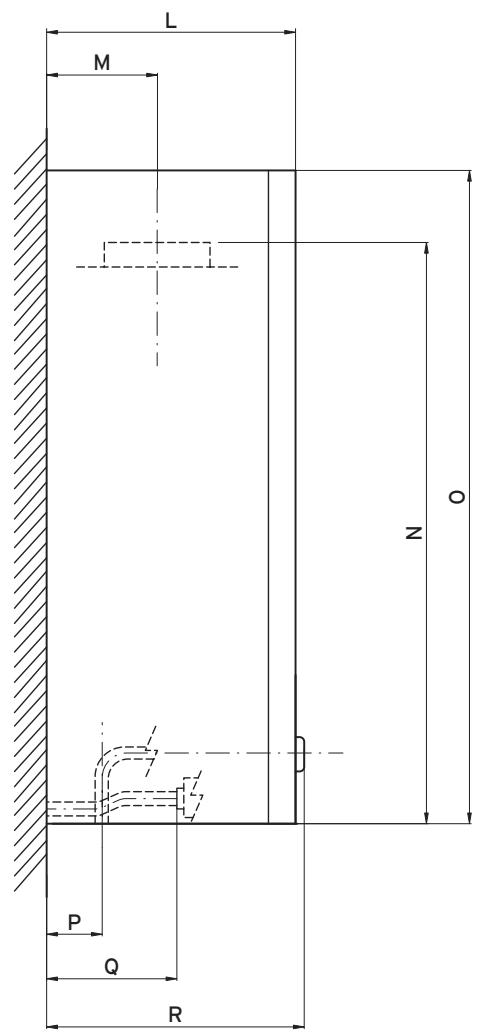

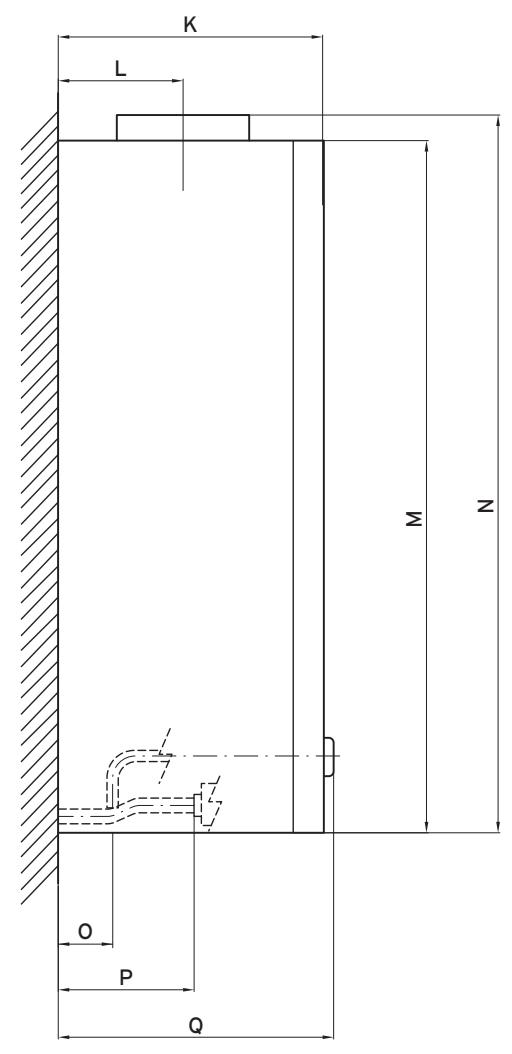

Dimensions (H x L x P)	680 x 350 x 259 mm (269 mm avec sélecteur)
Poids net	12 kg (11-0/0) / 14 kg (14-0/0)
Type d'évacuation	B11 / B11 BS (tirage naturel, cheminée)
Diamètre conduit évacuation	110 mm (11-0/0) / 130 mm (14-0/0)
Allumage	Électronique sans veilleuse, générateur intégré
Réglage de puissance	10 niveaux de 50 % à 100 %
Modulation	Continue entre puissance mini et niveau sélectionné
Sécurité principale	Sécurité de refoulement cheminée (coupe gaz en cas d'obstruction)
Protection contre le gel	Vidange requise si risque de gel
Entretien	Annuel obligatoire par un professionnel
Garantie	2 ans sous condition d'entretien annuel

FOIRE AUX QUESTIONS - ATMOMAG VAILLANT

Comment mettre en marche le chauffe-bain ATMOMAG ?

Ouvrez le robinet d'arrêt du gaz et d'eau froide. Appuyez sur le commutateur principal (5) pour qu'il reste enfoncé. Tournez le sélecteur de puissance (9) sur le niveau souhaité. Ouvrez un robinet d'eau chaude : l'appareil s'allume automatiquement. La LED verte (4) s'allume quand le brûleur fonctionne.

Que faire si la LED rouge clignote ?

Cela indique une panne. Vérifiez d'abord que le robinet d'arrêt du gaz est ouvert et que la bouteille de gaz n'est pas vide (si gaz liquide). Ouvrez et fermez plusieurs fois le robinet d'eau pour évacuer l'air du conduit de gaz. Si le problème persiste, contactez un installateur agréé.

Comment régler la température de l'eau ?

Utilisez le sélecteur de température (1) : tournez vers la droite pour augmenter, vers la gauche pour diminuer. L'appareil maintient une température constante quel que soit le débit. Vous pouvez régler même en cours d'utilisation.

À quoi sert le sélecteur de puissance ?

Le sélecteur de puissance (9) offre 10 niveaux de 50 % à 100 % de la puissance nominale. Réduire la puissance permet d'obtenir une température de sortie plus basse et d'économiser l'énergie. La modulation adapte ensuite le débit de gaz au débit d'eau pour une température stable.

Comment procéder à la protection contre le gel ?

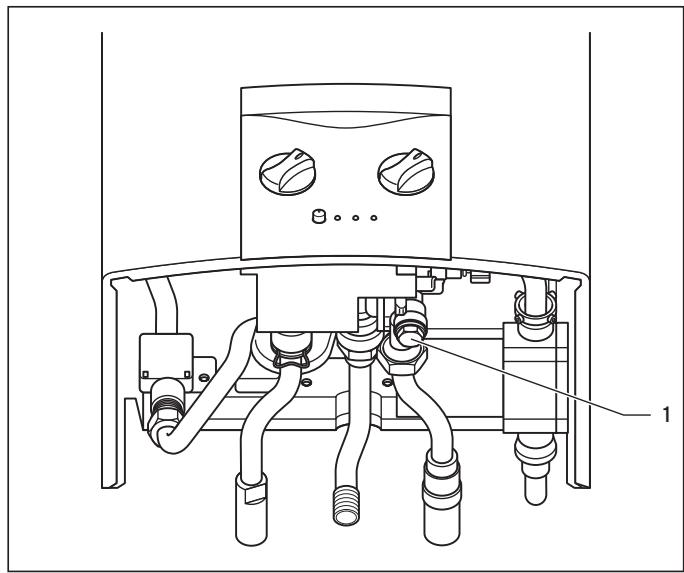

En cas de gel, fermez le robinet d'arrêt du gaz (7) et d'eau froide (6). Dévissez le boulon de vidange (1) et ouvrez tous les robinets d'eau chaude pour purger l'appareil et les conduites. Laissez ouverts jusqu'à la fin de la période de gel. Après, refermez et remettez en service en vérifiant que l'eau coule.

Que faire en cas d'odeur de gaz ?

N'allumez ni n'éteignez pas la lumière, n'actionnez pas d'interrupteur, n'utilisez pas de téléphone dans la zone. N'allumez pas de flamme, ne fumez pas. Fermez le robinet d'arrêt du gaz, ouvrez portes et fenêtres, prévenez les habitants, quittez la maison et informez le fournisseur de gaz ou un spécialiste agréé.

L'appareil nécessite-t-il un entretien régulier ?

Oui, un entretien annuel par un professionnel agréé est obligatoire pour garantir la sécurité et la longévité. Il inclut le nettoyage du brûleur et du corps de chauffe, le contrôle de la sécurité de refoulement cheminée et des dispositifs de commande. N'essayez jamais de réparer vous-même.

Peut-on utiliser l'appareil avec un mitigeur thermostatique ?

Oui, l'appareil est compatible avec les mitigeurs thermostatiques et monocommandes sans restriction. Il maintient une température constante même à faible débit (2,2 l/min).

Comment arrêter complètement l'appareil ?

Appuyez une fois sur le commutateur principal (5) pour le mettre en position ARRET. Fermez le robinet d'arrêt du gaz (7) en tournant à droite jusqu'à la butée. Fermez également le robinet d'arrêt d'eau froide (6).

Que faire si l'appareil se met hors fonctionnement et la LED rouge reste allumée ?

Cela indique une pression d'eau insuffisante. Vérifiez que le robinet d'arrêt d'eau froide est complètement ouvert. Si le problème persiste, prévenez votre installateur. Ne tentez pas de débloquer vous-même.

MODE D'EMPLOI ATMOMAG VAILLANT

Notice d'utilisation et d'installation

atmoMAG

Chauffe-bain instantané à gaz

atmoMAG 11-0/0 GX

atmoMAG 14-0/O GX

Table des matières

Informations générales 3

1 Remarques relatives à la documentation... 3 1.1 Rangement des documents 3 1.2 Symboles utilisés 3 1.3 Marquage CE 3 1.4 Type d'appareil 3 2 Sécurité 4 3 Remarques relatives à l'installation et au fonctionnement 5 3.1 Garantie d'usine 5 3.2 Utilisation conforme de l'appareil 5 3.3 Choix de l'emplacement 5 3.4 Entretien 5

3.5 Recyclage et mise au rebut 5 3.5.1 Appareil 5 3.5.2 Emballage 5 3.6 Conseils d'économie d'énergie 6

4 Utilisation 6 4.1 Vue d'ensemble des commandes 6 4.2 Mesures à prendre avant la mise en fonctionnement 7 4.3 Mise en fonctionnement 7 4.4 Préparation d'eau chaude 7 4.4.1 Puisage d'eau chaude 7 4.4.2 Réglage de la température de l'eau 7 4.5 Réglage de la puissance de l'appareil 8 4.5.1 Sélection de la puissance 8 4.5.2 Modulation 8 4.6 Détection des pannes 8 4.7 Mise hors fonctionnement 9 4.8 Protection contre le gel 9 4.9 Entretien et service après-vente 9

Informations générales

Les appareils atmoMAG sont prêts à être connectés; ils n'ont plus qu'à être raccordés aux conduits et au circuit d'évacuation des produits de combustion. Ils ont pour fonction de fournir de l'eau chaude à un ou plusieurs robinets, qu'il s'agisse de lavabos, de douches ou de baignoires.

Le raccordement des appareils à un circuit d'évacuation des produits de combustion avec tirage naturel (cheminée) est impératif.

Leur dispositif de contrôle et d'allumage automatiques du brûleur principal permet d'éviter la consommation de gaz occasionnée par une veilleuse.

Un générateur assure l'alimentation en courant de l'allumage électronique à partir d'un débit de 2,2 litres par minute.

Les chauffe-bains instantanés à gaz disposent d'une sécurité de refoulement pour la cheminée qui, en cas de dérangement au niveau de l'évacuation des produits de combustion, coupe l'arrivée de gaz en direction du brûleur.

Nos appareils ont la faculté de s'adapter à la catégorie de gaz dont vous disposez. Demandez conseil à votre installateur au cas où une conversion de l'équipement à une autre catégorie de gaz s'avère nécessaire.

Une fois l'installation terminée, l'installateur coche dans la notice d'installation la désignation exacte de votre appareil dans le tableau 9.2, Valeurs relatives à la catégorie de gaz.

Caractéristiques particulières du produit

Une sélection de puissance sur 10 niveaux de réglage allant de 50 % à 100 % permet, en fonction des besoins, de régler la capacité maximale de l'appareil. La quantité de gaz s'adaptera en continu au débit d'eau dans le cadre de cette plage de niveau de puissance sélectionnée. Ces caractéristiques au niveau de l'équipement vous offrent les avantages suivants :

• L'appareil ne consomme que le gaz nécessaire. Ce qui permet d'obtenir une température constante de sortie de l'eau à tous les points d'utilisation de l'appareil.
• Vous pouvez utiliser des mitigeurs thermostatiques ou monocommandes sans aucune restriction.
• Les appareils peuvent aussi alimenter les points deuisage de récipients de petite capacité comme les bidets car ils peuvent assurer des débits de 2,2 l/min d'eau chaude, et cela en gardant une température de sortie constante.
• Des pressions basses d'alimentation (à partir de 0,2 bar) ne posent aucun problème à nos appareils.
• La procédure d'allumage manuel est supprimée.
• Les appareils GX fonctionnent sans batterie. Le changement de batterie est par conséquent inutile.

1 Remarques relatives à la documentation

Les indications suivantes sont valables pour l'ensemble de la documentation.

D'autres documents sont valables en complément de cette notice d'emploi et d'installation.

Nous déclinons toute responsabilité pour des dommages imputables au non-respect de ces notices.

Pour l'utilisateur :

• notice d'emploi n° 921088
• carte de garantie

Pour l'installateur :

• notice d'installation n° 921088

1.1 Rangement des documents

Veuillez conserver cette notice d'emploi ainsi que tous les documents d'accompagnement applicables afin qu'ils soient disponibles en cas de besoin.

Transmettez-les au nouvel utilisateur en cas de déménagement ou de vente de l'appareil.

1.2 Symboles utilisés

Veuillez respecter les consignes de sécurité de cette notice d'emploi lors de l'utilisation de l'appareil.

Danger!

Danger de mort et risque d'accident corporel!

Danger!

Risque de brûlures!

Attention!

Situation potentiellement dangereuse pour le produit et l'environnement !

Remarque

Informations et consignes importantes.

• Ce symbole signale une activité nécessaire.

1.3 Marquage CE

Le marquage CE permet d'attester que les appareils sont conformes aux directives suivantes :

• directive sur les appareils à gaz (90/396/CEE)
• directive sur la compatibilité électromagnétique avec valeur limite de classe B (89/336/CEE)
• directive sur la classe de tension (73/23/CEE)

1.4 Type d'appareil

Vous pouvez identifier le type de l'appareil en fonction des parties cochées par l'installateur - une fois l'installation terminée - dans la section Caractéristiques techniques de la notice d'installation.

Danger! odeur de gaz! un dysfonctionnement crée un risque d'asphyxie ou d'explosion!

En cas d'odeur de gaz, veuillez respecter les consignes suivantes:

• n’allumez/n’éteignez pas la lumière;
• n'actionnez pas d'autres commutateurs électriques;
• n'utilisez pas le téléphone dans la zone dangereuse;
• n'allumez pas de flamme (par ex. avec un briquet ou des allumettes);
• ne fumez pas;
• fermez le robinet d'arrêt de gaz;
• Ouvrez portes et fenêtres;
• prévenez les habitants de la maison;
• quittez la maison;
• informez le fournisseur de gaz ou bien votre spécialiste agréé.

Consignes de sécurité

Respectez impérativement les consignes et directives de sécurité suivantes.

DANGER! Risque de déflagration à cause de mélanges gazeux inflammables!

Ne stockez/n'utilisez pas de substances explosives ou facilement inflammables (par ex. essence, peinture, etc.) dans la pièce ou l'appareil est installé.

Danger! Risque d'empoisonnement par oxyde de carbone!

Ne désactivez sous aucun prétexte le dispositif de surveillance des produits de combustion (sécurités de refoulement cheminée). Dans le cas contraire, des courants d'air durables dans la cheminée pourraient occasionner un retour incontrôlé des produits de combustion dans la pièce où l'appareil est installé.

DANGER! Un dysfonctionnement crée un risque d'asphyxie ou d'explosion!

Ne désactivez les dispositifs de sécurité sous aucun prétexte et ne procédez en aucun cas à des manipulations qui pourraient affecter leur bon fonctionnement.

Pour cela sont interdites les modifications suivantes :

• sur l'appareil;
• dans la zone de l'appareil;
• sur les conduites d'alimentation de gaz, d'air, d'eau et de courant électrique;
• sur les conduites d'évacuation des produits de combustion.

Cette interdiction de modification concerne aussi les éléments de construction autour de l'appareil car des changements à ce niveau pourraient compromettre sa sécurité de fonctionnement.

Exemples à ce sujet :

• La fermeture - même provisoire - des dispositifs d'aération au niveau des portes, plafonds, fenêtres ou murs est interdite. Ne les recouvrez pas par exemple avec des vêtements ou autres objets semblables. Le bouchage ou la réduction des orifices d'aération sur les parties inférieures des portes lors de la pose d'un revêtement de sol est interdit.
• Il vous est interdit de modifier de quelque manière que ce soit l'arrivée sans obstacles de l'air vers l'appareil. Soyez vigilant à ce sujet en ce qui concerne l'installation éventuelle d'armoires, d'étagères ou d'éléments semblables sous l'appareil. Un habillage de type armoire pour votre appareil est soumis à des prescriptions particulières. Renseignez-vous auprès de votre installateur si vous envisagez le montage d'un tel habillage.
• N'encombrez pas l'accès aux orifices pour l'air frais et les produits de combustion. Veillez à retirer les protections placées sur ces orifices dans le cadre de travaux.
• Il est interdit d'installer les appareils dans des pièces où des systèmes d'aération ou bien des installations de chauffage à air chaud pompent de l'air au moyen d'extracteurs (par ex. hottes aspirantes, sèche-linges). Cependant, ce genre d'installation est autorisé à condition que des dispositifs de sécurité désactivent automatiquement les extracteurs pendant le fonctionnement du chauffe-eau instantané à gaz. Nous préconisons dans ce cas de figure notre accessoire Solomatik pour MAG (n° ref. 304821).
• Lors de la pose de fenêtres étanches, vous êtes tenus en concertation avec votre installateur de garantir une arrivée suffisante d'air de combustion vers l'appareil.

Faites systématiquement appel à un professionnel pour effectuer des modifications sur l'appareil ou dans sa zone.

Risques de dommages en cas de modifications non conformes!

N'effectuez sous aucun prétexte de manipulation sur le chauffe-bain instantané à gaz ou sur d'autres éléments de l'installation.

Ne tentez jamais d'effectuer vous-même des réparations ou des travaux d'entretien sur l'appareil.

• Ne détériorez ou ne retirez pas les parties plombées de l'appareil. Seuls des professionnels chevronnés ou le service après-vente sont autorisés à modifier les plombages des éléments.

Danger!

Risque de brûlures!

L'eau sortant du robinet peut être brûlante.

Attention!

Sont interdits l'emploi des produits suivants dans la zone proche de l'appareil : aerosols, solvants, peinture et colle. Dans certaines conditions défavorables, ces substances peuvent entraîner une corrosion, y compris dans le circuit d'évacuation des produits de combustion.

Montage et installation

Seul un installateur agréé est habilité à installer l'appareil. Celui-ci prend également la responsabilité d'une installation et d'une mise en fonctionnement conformes. Il est aussi responsable de l'inspection/l'entretien de l'appareil comme des modifications des réglages gaz.

3.1 Garantie d'usine

Nous assurons la garantie des appareils Vaillant dans le cadre de la législation en vigueur (loi 78-12 du 4/10/78). Pour bénéficier de la garantie légale de deux ans, l'appareil doit impérativement être installé par un professionnel qualifié, suivant les règles de l'art et normes en vigueur. La garantie est exclue si les incidents sont consécutifs à une utilisation non-conforme de notre matériel et en particulier en cas d'erreurs de branchement, de montage ou de défaut d'entretien. Cette garantie de deux ans est obligatoirement subordonnée à un entretien annuel effectué par un professionnel qualifié dès la première année d'utilisation (circulaire ministérielle du 09/08/78 - JO du 13/09/78).

3.2 Utilisation conforme de l'appareil

Les chauffe-bains instantanés à gaz de la série atmogAG sont construits selon l'état de la technique et les règles de sécurité en vigueur. Toutefois, une utilisation incorrecte ou non conforme peut être à l'origine d'un risque corporel ou mettre en danger la vie de l'utilisateur comme d'un tiers; des répercussions négatives sur l'appareil ou d'autres matériaux pourraient aussi s'ensuivre.

Les chauffe-bains instantanés à gaz sont spécialement prévus pour la préparation d'eau chaude sanitaire. Toute autre utilisation est considérée comme non conforme. Le fabricant ou le fournisseur ne peut en aucun cas être tenu pour responsable de dommages en résultat. C'est l'utilisateur qui en assume l'entière responsabilité. L'utilisation conforme de l'appareil comprend : le respect de la notice d'emploi et d'installation ; le respect de tous les documents d'accompagnement applicables ; le respect des conditions d'inspection et d'entretien.

Attention!

Toute utilisation abusive est interdite.

Seul un installateur qualifié, tenu responsable du respect des prescriptions, règles et directives en vigueur, est autorisé à installer le chauffe-bain instantané à gaz.

3.3 Choix de l'emplacement

L'installation sera effectuée sur un mur, de préférence à proximité d'un point de raccordement régulier et d'une cheminée pour l'évacuation des produits de combustion. Vous pourriez par exemple installer l'appareil dans un appartement, une cave, une remise, une pièce à usages multiples... Demandez à votre installateur quelles sont les réglementations nationales à observer. Le lieu de montage doit être complètement protégé du gel. Si vous ne pouvez garantir cette protection, respectez les indications concernant les mesures de protection contre le gel.

Remarque

Un espace séparant l'appareil d'éléments combustibles/composés de matières combustibles n'est pas nécessaire, dans la mesure où, à la puissance utile nominale de l'appareil, aucune température ne peut dépasser les 85°C admissibles sur la surface du boîtier.

3.4 Entretien

• Nettoyez l'habillage de votre appareil avec un chiffon humide et un peu de savon.

Remarque

N'employez pas de produits de nettoyage récursifs/abrasifs qui pourraient endommager l'habillage ou les commandes en plastique.

3.5 Recyclage et mise au rebut

Votre chauffe-bain instantané à gaz tout comme son emballage est majoritairement composé de matériaux recyclables.

3.5.1 Appareil

Votre chauffe-bain instantané à gaz ainsi que tous ses accessoires ne peut être jeté en tant qu'ordure ménagère. Veillez à ce que l'appareil usagé et les éventuels accessoires soient recyclés conformément aux prescriptions en vigueur.

3.5.2 Emballage

Veuillez confier le recyclage de l'emballage de transport au spécialiste qui a installé l'appareil.

Remarque

Veuillez respecter les prescriptions légales en vigueur dans votre pays.

Une température d'eau chaude appropriée

Ne chauffez que l'eau strictement nécessaire à votre consommation. Tout chauffage supplémentaire entraine une consommation inutile d'énergie. De plus, des températures d'eau dépassant 60°C renforcent l'entartrage.

Une consommation responsable de l'eau

Une consommation raisonnable de l'eau peut également contribuer à une réduction considérable de vos frais. Par exemple : douchez-vous au lieu de prendre des bains. Avec une douche moderne, équipée d'une robinetterie économisant l'eau, vous ne consommerez qu'un tiers des 150 litres d'eau nécessaires au remplissage d'une baignoire. En outre : un robinet qui goutte se traduit par un gaspillage pouvant atteindre 2000 litres d'eau par an, une chasse d'eau qui fuit, 4000 litres; en revanche, un nouveau joint ne coûte que quelques centimes.

4.1 Vue d'ensemble des commandes

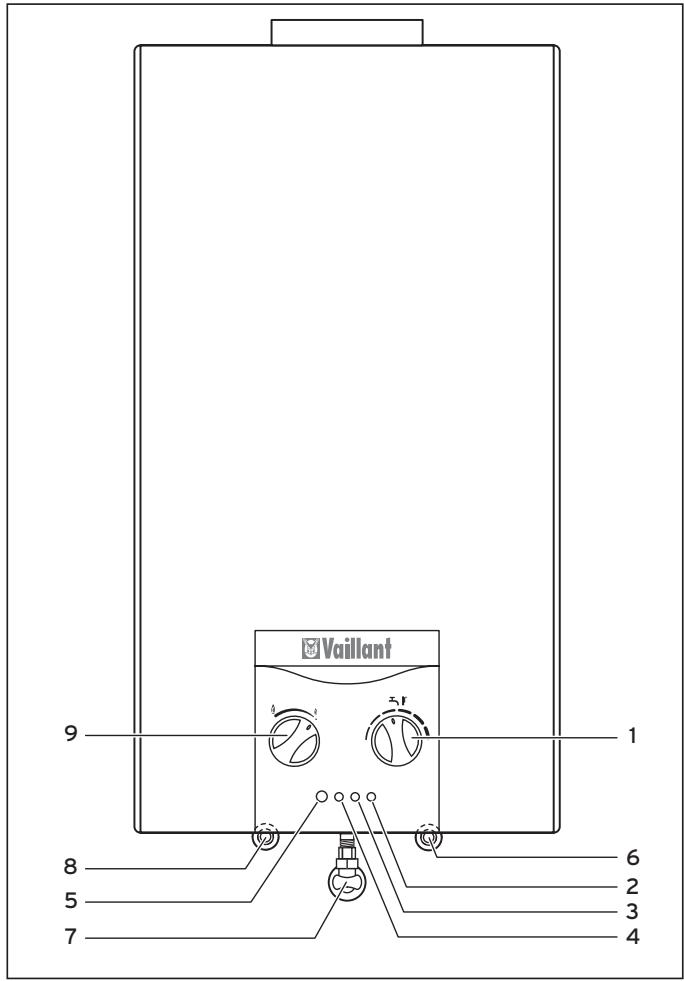

Fig. 4.1 Commandes

Légende

1 Sélecteur de température 2 LED génération de tension d'allumage (jaune) 3 LED panne (rouge) 4 LED fonctionnement (vert) 5 Commutateur principal MARCHE/ARRET 6 Raccordement eau froide 7 Raccordement gaz 8 Raccordement eau chaude 9 Sélecteur de puissance (10 niveaux de réglage de 50 à 100%)

Tab. 4.1 Commandes

Commande	Signification
LED fonctionnement (vert)	luit quand le brûleur est en activités
LED panne (rouge)	clignote en cas de panne
LED génération tension allumage (jaune)	s'allume quand générateur ne produit pas assez de tension pourmettre apparueil en marche

4.2 Mesures à prendre avant la mise en fonctionnement

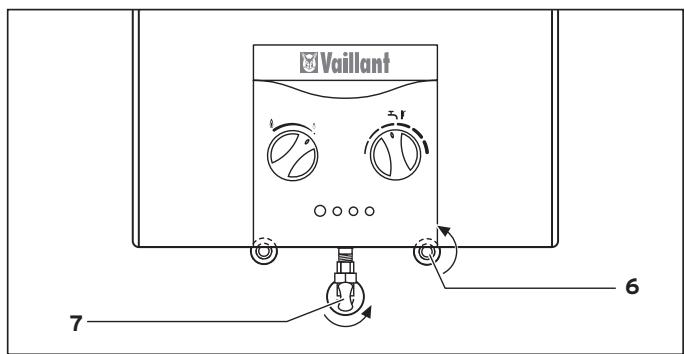

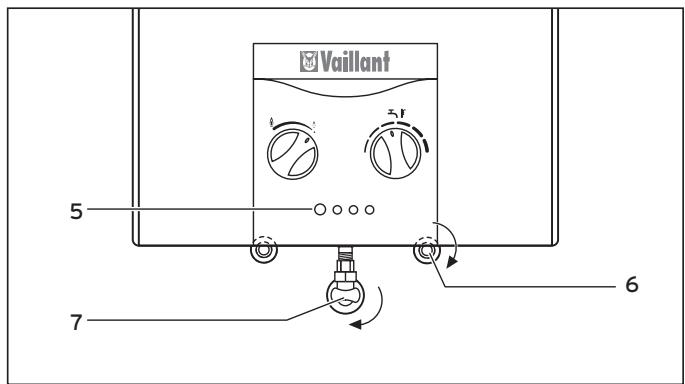

Fig. 4.2 Dispositifs d'arrêt

• Ouvrez le robinet d'arrêt du gaz (7) de l'appareil en appuyant sur la poignée et en tournant celle-ci vers la gauche jusqu'à la butée (quart de tour).
• Ouvrez le robinet d'arrêt du raccordement eau froide (6) de l'appareil en tournant la poignée vers la gauche jusqu'à la butée (quart de tour).

4.3 Mise en fonctionnement

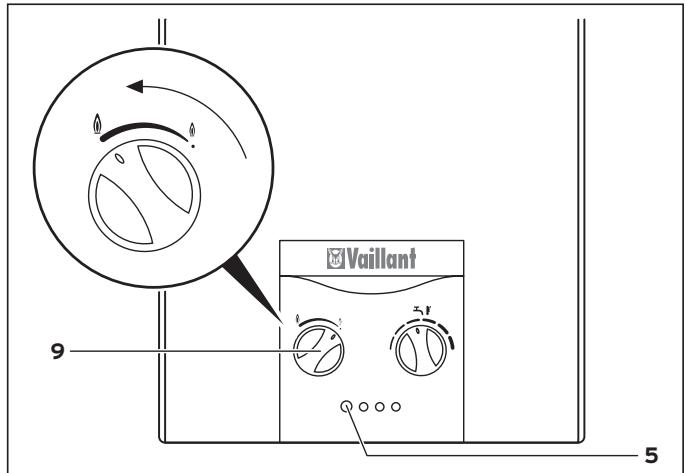

Fig. 4.3 Mise en fonctionnement

• Appuyez sur le commutateur principal (5) pour qu'il reste enfoncé.
• Tournez le sélecteur de puissance (9) sur le niveau de réglage souhaité. Le chauffe-bain instantané à gaz se met en position d'attente de fonctionnement.

Remarque

En cas de fuites au niveau des conduites d'eau froide situées entre l'appareil et les points d'alimentation, fermez immédiatement avec un tournevis le robinet d'arrêt d'eau froide de l'appareil; voir section 4.7, Mise hors fonctionnement. Faites colmater les fuites par votre vente spécialiste.

Risque de brûlures!

L'eau sortant du robinet peut être brûlante.

• Ouvrez le robinet d'eau chaude; qu'il s'agisse par exemple d'un lavabo ou d'un évier, le chauffe-bain instantané à gaz se met automatiquement en marche et vous fournit de l'eau chaude.

Le LED de fonctionnement lui en vert tant que le brûleur est en activités.

Remarque

Si vous chauffe-bain instantané à gaz ne se met pas en marche avec leuisage d'eau chau-de, vérifie que le robinet d'arrêt monté en amont du robinet deuisage est complètement ouvert ou que le commutateur principal est bien en position MARCHE (I).

Remarque

Il se peut aussi que le filtre intégré au robinet soit encrassé. Vous avez la possibilité de le démonter pour le nettoyer. En cas d'entartrage, nous vous conseillons de le traiter avec un produit attaquant le calcaire (par ex. le vinaigre).

Le chauffe-bain se met automatiquement hors fonctionnement quand vous fermez le robinet d'eau chaude.

4.4.2 Réglage de la température de l'eau

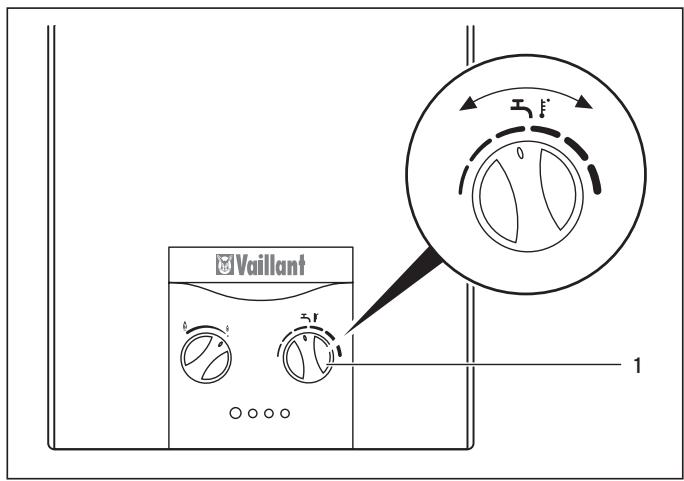

Fig. 4.4 Réglage de la température de l'eau

L'appareil fournit une température d'eau constante, quelle que soit la quantité puisée ou la température de l'eau à son admission.

Le sélecteur de température (1) vous permet de la modifier :

• tournez le sélecteur de température vers la droite

: la température augmente; - tournez le sélecteur de température vers la gauche : la température baisse.

Vous pouvez aussi modifier la température pendant le puisage d'eau chaude.

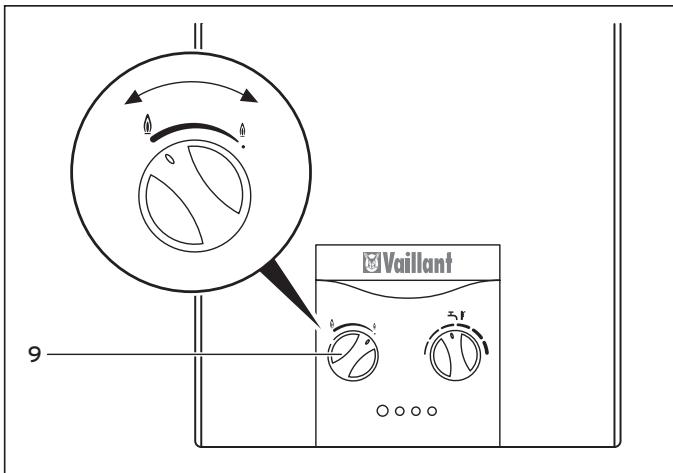

4.5.1 Sélection de la puissance

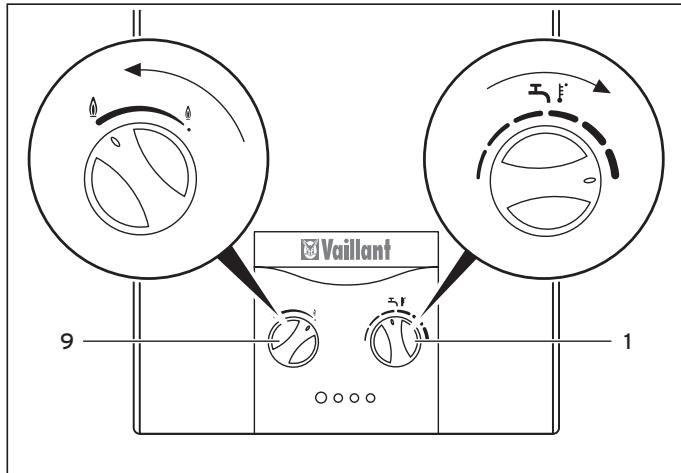

Le sélecteur de puissance de l'appareil permet de sélectionner dix niveaux de réglage allant de 50% à 100% de la puissance utile nominale.

Vous pouvez, en réduisant la puissance de l'appareil ou en l'adaptant aux besoins effectifs, obtenir une température de sortie plus BASSE et ainsi économiser de l'énergie.

Fig. 4.5 Sélection de la puissance

• Tournez le sélecteur de puissance (9) vers la droite : la puissance baisse.
• Tournez le sélecteur de puissance (9) vers la gauche : la puissance augmente.

4.5.2 Modulation

Dans la plage située entre le niveau de réglage sélectionné et la plus BASSE puissance possible de l'appareil (env. 40%), la quantité de gaz s'adapte en continu au débit de l'eau (cela signifie : à la quantité d'eau qui s'écoule effectivement au point de distribution), la température de sortie restant ainsi constante.

4.6 Détection des pannes

Le LED de panne signale visuellement (par un clignotement en rouge) les « pannes ». Vous n'êtes autorisé en tant qu'utilisateur qu'à Traiter les pannes suivantes.

Tab. 4.2 Aide à l'élimination des pannes

Panne	Cause	Solution
Pas de fon-c-tionnement.	Faible pression d'eau.	Assurez-vous du bon fonctionnement de l'arri-vée gaz.Assurez-vous que le robi-net arrêt eau froide est ouvert.Informez votre installa-teur s'il est impossible d'éliminer la panne.
Appareil ne se met pas en marche, LED rouge clignote.	Arrivée gaz coupée.Air dans le conduit d'arrivée de gaz.Faible pression d'eau.Panne du dispositif d'allumage.	Assurez-vous du bon fonctionnement de l'arri-vée gaz.Gaz liquide :remplacez si besoin est la bouteille vide par une pleine.Assurez-vous que le robi-net d'arrêt du raccorde-ment gaz est ouvert.Ouvrez et fermez plu-sieurs fais le robinet d'eau pour évacuer l'air dans le conduit d'arrivée de gaz.Informez votre installa-teur s'il est impossible d'éliminer la panne.
LED rouge cli-gnote pendant le fonctionnement.	Faible pression d'eau.Arrivée gaz coupée.Air dans le conduit d'arrivée de gaz.	Assurez-vous du bon fonctionnement de l'arri-vée gaz.Gaz liquide :remplacez si besoin est la bouteille vide par une bouteille pleine.Ouvrez et fermez plu-sieurs fais le robinet d'eau pour évacuer l'air dans le conduit d'arrivée de gaz.Informez votre installa-teur s'il est impossible d'éliminer la panne.
Appareil se met hors fon-c-tionnement, LED rouge luit.	Faible pression d'eau.	Assurez-vous que le robi-net arrêt eau froide est ouvert.Prevenez votre installa-teur.

Si les dispositifs de sécurité bloquent l'appareil, l'allumage automatique ne redeviendra opérationnel qu'à la condition que vous ayez préalablement « éliminé la panne ». L'« élimination de la panne » consiste à

• fermer et rouvrir le robinet d'eau sans actionner le commutateur principal ou bien à
• laisser ouvert le robinet d'eau et à appuyer deux fois sur le commutateur principal (5) pour arrêter et remettre en marche l'appareil.

En particulier lors de la première mise en fonctionnement ou après une longue période sans service, vous devrez probablement « éliminer la panne » plusieurs fois pour que l'allumage refonctionne automatiquement. Une fois la panne éliminée, le chauffe-bain instantané à gaz se remet automatiquement en marche.

Si l'appareil tombe de manière répétée en panne, demandez conseil à un spécialiste en vue d'effectuer un contrôle.

Attention!

Risques de dommages en cas de modifications non conformes!

N'effectuez sous aucun prétexte de manipulation sur le chauffe-bain instantané à gaz ou sur d'autres éléments de l'installation.

Ne tentez jamais d'effectuer vous-même des réparations ou des travaux d'entretien sur l'appareil.

Remettez l'appareil en fonctionnement seulement après qu'un spécialiste ait éliminé la panne.

Risque d'empoisonnement par oxyde de carbone!

Ne désactivez sous aucun prétexte le dispositif de surveillance des produits de combustion (sécurité de refoulement cheminée) et ne tentez aucune intervention qui pourrait affecter son bon fonctionnement. Dans le cas contraire, des courants d'air durables dans la cheminée pourraient occasionner un retour incontrôlé des produits de combustion dans la pièce où l'appareil est installé.

4.7 Mise hors fonctionnement

Fig. 4.6 Mise hors fonctionnement

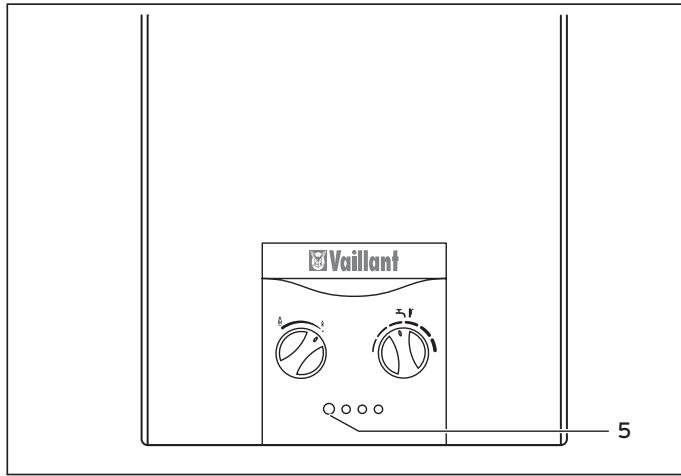

• Appuyez une fois sur le commutateur principal (5) pour qu'il se mette en position ARRET.
• Fermez le robinet d'arrêt du gaz (7) de l'appareil en appuyant dessus et en le tournant vers la droite jusqu'à la butée (quart de tour).

Vous coupez ainsi l'arrivée de gaz du brûleur du chauffe-eau instantané à gaz.

• Fermez le robinet d'arrêt du raccordement eau froide (6) de l'appareil en le tournant vers la droite jusqu'à la butée (quart de tour).

4.8 Protection contre le gel

Si un risque de gel se présente, la vidange du chauffe-eau Bain est indispensable. C'est par exemple le cas quand vos conduites d'eau menacent de geler. Procédez de la manière suivante ; voir fig. 4.7, Vidange :

• fermez le robinet d'arrêt du gaz (7) et le robinet d'arrêt du raccordement eau froide (6) en les tournant vers la droite jusqu'à la butée;

Fig. 4.7 Vidange

• Dévissez le boulon six-pans (1) de vidange;
• ouvrez tous les robinets d'eau chaude raccordés au chauffe-bain instantané à gaz afin de purger complètement l'appareil et les conduites;
• laissez les robinets d'eau chaude ouverts et le boulon de vidange dévissé pour remplir l'appareil après la fin de la période de gel.

Remarque

Remettez l'appareil en service après l'avoir rempli seulement si, après ouverture du robinet d'arrêt du raccordement eau froide de l'appareil, de l'eau s'écoule des robinets d'eau chaude ouverts. Cela garantit le remplissage en eau complet du chauffe-bain instantané à gaz.

4.9 Entretien et service après-vente

Une inspection/un entretien annuel effectué selon les dispositions légales par un professionnel est la condition des facteurs suivants : fonctionnement et sécurité durables, fiabilité et longévité vérables.

Attention!

Risques de dommages en cas de manipulations non conformes!

Ne tentez jamais de réparer/entretenir de votre propre initiative ce chauffe-bain instantané à gaz.

4 Utilisation

Confiez ces tâches à un spécialiste/agréé. Nous préconisons de conclure un contrat d'entretien.

Négliger l'entretien altère la sécurité d'exploitation de l'appareil et compromet la sécurité des personnes.

Table des matières

1 Remarques relatives à la documentation... 2 1.1 Rangement des documents 2 1.2 Symboles utilisés 2 2 Description de l'appareil 2 2.1 Plaque signalétique 2 2.2 Marquage CE 3 2.3 Utilisation conforme de l'appareil 3 2.4 Raccordements 3 2.5 Modules 3 3 Consignes de sécurité et réglementations 4 3.1 Consignes de sécurité 4 3.1.1 Montage 4 3.1.2 Installation 4 3.1.3 Mise en fonctionnement 5 3.1.4 Inspection et entretien 5 3.1.5 Détection des pannes 5 3.2 Réglements 5 4 Montage 6 4.1 Colisage 6 4.2 Choix de l'emplacement 6 4.3 Pré-installation murale 6 4.4 Dimensions 7 4.5 Montage de l'appareil 11 4.5.1 Retrait et pose de l'habillage de l'appareil 11 4.5.2 Montage de l'appareil 11 5 Installation 12 5.1 Raccordement à l'alimentation en gaz 12 5.2 Raccordement à l'alimentation en eau 12 5.3 Raccordement au système d'évacuation des produits de combustion 12

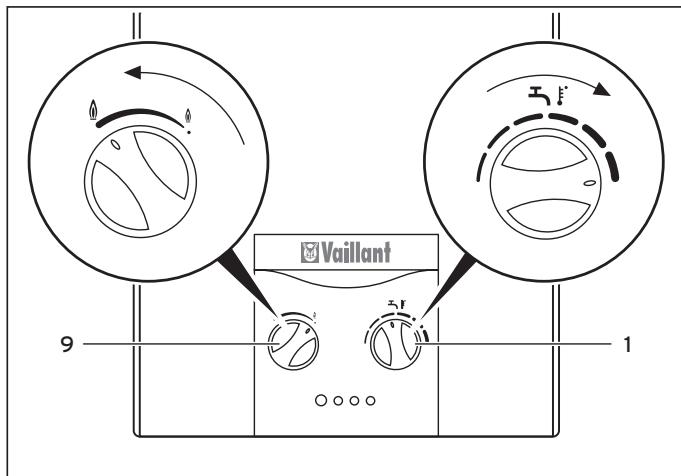

5.3.1 Contrôle du fonctionnement de la sécurité de refoulement cheminée 12 5.3.2 Montage du conduit d'évacuation des produits de combustion. 13 5.4 Plan de câblage électrique. 14

6 Mise en fonctionnement 15 6.1 Contrôle du réglage gaz 15 6.1.1 Comparaison réglage gaz et alimentation gaz 15 6.1.2 Contrôle de la pression d'alimentation en gaz 15 6.1.3 Contrôle du débit calorifique 15 6.2 Tableaux de réglage gaz 17 6.3 Contrôle du fonctionnement de l'appareil 17 6.4 Remise à l'utilisateur 17 6.5 Garantie d'usine 18 6.6 Conversion à une autre catégorie de gaz 18

7 Inspection et entretien. 18 7.1 Préparatifs d'entretien 18 7.2 Nettoyage du brûleur 18 7.3 Nettoyage et détartrage du corps de chauffe de l'appareil. 19 7.4 Contrôle du fonctionnement du contacteur d'eau 20 7.5 Contrôle du fonctionnement de la sécurité de refoulement cheminée 20 7.6 Test de fonctionnement et remise en fonctionnement 21 7.7 Pièces de rechange 21

8 Détection des pannes 21 9 Caractéristiques techniques 23

1 Remarques relatives à la documentation

Les indications suivantes sont valables pour l'ensemble de la documentation.

D'autres documents sont valables en complément de cette notice d'emploi et d'installation.

Nous déclinons toute responsabilité pour des dommages imputables au non-respect de ces notices.

Documents d'accompagnement applicables

Pour l'utilisateur :

• notice d'emploi n° 921088
• carte de garantie

Pour l'installateur :

• notice d'installation n° 921088

1.1 Rangement des documents

Veuillez transmettre à l'utilisateur de l'installation cette notice d'emploi/d'installation ainsi que les documents joints et outils éventuels. Celui-ci est tenu de les conserver afin que les notices et les outils soient disponibles en cas de besoin.

1.2 Symboles utilisés

Veuillez lors de l'installation de l'appareil respecter les consignes de sécurité contenues dans cette notice.

Danger!

Danger de mort et risque d'accident corporel!

Danger!

Risque de brûlures!

Attention!

Situation potentielle dangereuse pour le produit et l'environnement !

Remarque

Informations et consignes importantes.

• Ce symbole signale une activité nécessaire.

2.1 Plaque signalétique

La plaque signalétique se situe à l'avant, sur la coupe tirage. Le démontage de l'habillage de l'appareil est pour cela nécessaire ; voir section 4.5.1, Retrait et pose de l'habillage de l'appareil.

Signification des indications sur la plaque signalétique de l'appareil :

Tab. 2.1 Plaque signalétique

Symbole	Signification
MAG	catégorie produit
FR	identification nationale
11-0/0	puissance appeareil XX en l/min ; type
14-0/0	raccord cheminée ; génération apparéil
G	avec allumage électronique et généra- teur
X	avec sécurité de refoulement cheminée
atmoMAG	ligne produits
type	type d'évacuation des produits de com- bustion et arrivée air de combustion
B11	appareil à gaz en liaison avec air ambient avec coupe tirage dans conduit d'évacuation des produits de combus- tion sans extracteur
B11 BS	avec dispositif de surveillance des pro- duits de combustion
cat. II 2E+ 3+	identification catégorie gaz : appareil multigaz pour gaz naturel et liquide
2E+	famille des gaz naturels
G 20/25 - 20/25 mbars	gaz naturels avec pressions de gaz admissibles
3+	famille des gaz liquides
G 30/31 - 28-30/37 mbars	gaz liquides avec pressions de gaz admissibles
Pnom.	puissance utile maximale
Pmin.	puissance utile minimale
Qnom.	débit calorifique maximal
Qmin.	débit calorifique minimal
Pw max.	pression d'alimentation en eau maximale admissible
CE 0099	organe de certification
CE-99BP821.FR	numéro certification produit
xxxxxxxXXXXXX	Troisième et quatrième chiffres : année de production ; chiffres 7 à 12: n° d'article- cle; chiffres restants : planification de production
XXXXXXNx
XXXX	code qualité, ex. : AC15

Attention! Ne faites fonctionner l'appareil qu'avec la catégorie de gaz indiquée sur la plaque signalétique.

• Cochez impérativement le type d'appareil et la catégorie de gaz avec laquelle l'appareil fonctionne dans le tableau 9.2, Valeurs relatives à la catégorie de gaz, et cela dans la section 10, Caractéristiques techniques.
• Remontez l'habillage de l'appareil.

2.2 Marquage CE

Le marquage CE permet d'attester que les appareils sont conformes aux directives suivantes :

• directive sur les appareils à gaz (90/396/CEE)
• directive sur la compatibilité électromagnétique avec valeur limite de classe B (89/336/CEE)
• directive sur la classe de tension (73/23/CEE)

2.3 Utilisation conforme de l'appareil

Les chauffe-bains instantanés à gaz de la série atmomAG sont construits selon l'objet de la technique et les règles de sécurité en vigueur. Toutefois, une utilisation incorrecte ou non conforme peut être à l'origine d'un risque corporel ou mettre en danger la vie de l'utilisateur comme d'un tiers; des répercussions négatives sur l'appareil ou d'autres matériaux pourraient aussi s'ensuivre.

Les chauffe-bains instantanés à gaz sont spécialement conçus pour la préparation d'eau chaude sanitaire. Toute autre utilisation est considérée comme non conforme. Le fabricant ou le fournisseur ne peut en aucun cas être tenu pour responsable de dommages en résultat. C'est l'utilisateur qui en assume l'entière responsabilité.

L'utilisation conforme de l'appareil comprend : le respect de la notice d'emploi et d'installation ; le respect de tous les documents d'accompagnement applicables ; le respect des conditions d'inspection et d'entretien.

Attention!

Toute utilisation abusive est interdite.

Seul un installateur qualifié, tenu responsable du respect des prescriptions, règles et directives en vigueur, est autorisé à installer le chauffe-bain instantané à gaz.

2.4 Raccordements

Danger!

L'eau froide/chaude jaillissante vous expose à un risque de brûlures et d'endommagement de biens matériels.

Seuls des tuyaux en plastique pouvant résister à des températures de 95°C lorsque la pression est de 10 bars sont autorisés pour le raccord eau chaude et/ou eau froide de l'appareil.

Raccordements à l'appareil :

• eau 3/4"
• gaz 1/2"
• Àprous avoir déterminé la piece d'installation de l'appareil, reliez les conduites de gaz et d'eau aux points de raccordement de l'appareil.

2.5 Modules

Fig. 2.1 Modules 11-O/O type GX

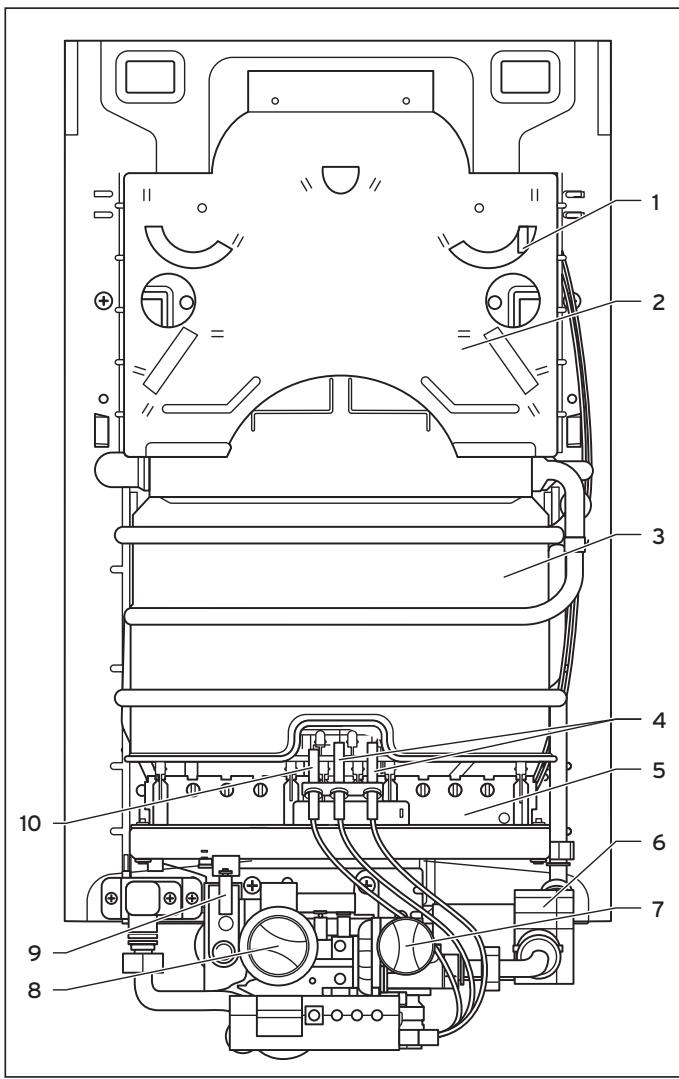

1 Sécurité de refoulement cheminée 2 Coupe tirage 3 Corps de chauffe de l'appareil 4 Electrodes d'allumage 5 Brûleur 6 Générateur 7 Sélecteur de température 8 Sélecteur de puissance 9 Mécanisme gaz 10 Electrode de contrôle de flamme

3 Consignes de sécurité et réglementations

Fig. 2.2 Modules 14-O/O type GX

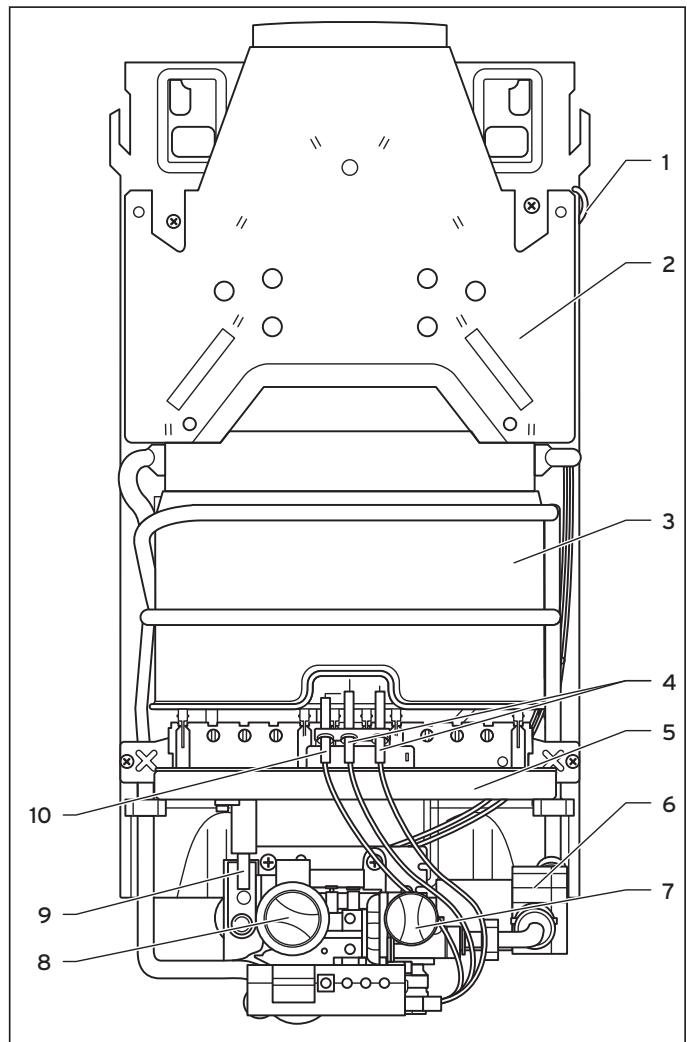

1 Sécurité de refoulement cheminée 2 Coupe tirage 3 Corps de chauffe de l'appareil 4 Electrodes d'allumage 5 Bruleur 6 Générateur 7 Sélecteur de température 8 Sélecteur de puissance 9 Mécanisme gaz 10 Electrode de contrôle de flamme

Risque d'empoisonnement par oxyde de carbone!

Ne désactivez sous aucun prétexte la sécurité de refoulement cheminée. Dans le cas contraire, des courants d'air durables dans la cheminée pourraient occasionner un retour incontrolé des produits de combustion dans la pièce ou l'appareil est installé.

Si par exemple le conduit d'évacuation des produits de combustion est complètement bouché ou partiellement obstrué ou bien si les conditions de pression atmosphé-

Si la pression atmosphérique au niveau du bâtiment restreint l'évacuation des produits de combustion, la sécurité de refoulement cheminée enregistre une augmentation de la température et coupe l'arrivée de gaz.

Attention!

Utilisez les clés à fourche déquates en serrant ou en dévissant les raccords à vis (clés à fourche simple) ; n'utilisez pas d'arrache-tuyaux, de prolongateurs, etc.

Une utilisation incorrecte et/ou un outil inadéquat peut entraîner des dommages (par ex. sortie de gaz ou d'eau) !

Attention!

Ne montez pas le chauffe-bain instantané à gaz au-dessus d'un appareil qui pourrait l'endommager (par exemple au-dessus d'une cuisinière qui émettrait des vapeurs de graisse) ; évitez aussi les pièces aux atmosphères fortement empoussiérées.

3.1.2 Installation

L'eau froide/chaude jaillissante vous expose à un risque de brûlures et d'endommagement de biens matériels.

Seuls des tuyaux en plastique pouvant résister à des températures de 95°C lorsque la pression est de 10 bars sont autorisés pour le raccord eau chaude et/ou eau froide de l'appareil.

Risque d'asphyxie, d'explosion et de brûlures. Veillez à poser correctement les joints lors de la mise en place des raccordements afin d'exclure tout risque de fuite de gaz ou d'eau.

3.1.3 Mise en fonctionnement

Des émissions importantes d'oxyde de carbone dues à une combustion insatisfaisante mettent en danger la vie des personnes.

Vous n'êtes autorisé à convertir votre équipement à une autre catégorie de gaz qu'en employant les kits de conversion livrables départ usine.

Des émissions de gaz dues à un dysfonctionnement occasionné par des injecteurs de brûleur inadéquats mettent en danger la vie des personnes.

Vous n'êtes autorisé à convertir votre équipement à une autre catégorie de gaz qu'en employant les kits de conversion livrables départ usine.

Attention!

La mise en fonctionnement de l'appareil est interdite si les pressions d'alimentation ne se situent pas dans les plages autorisées. Informez le fournisseur de gaz s'il vous est impossible de résoudre le problème.

3.1.4 Inspection et entretien

Un dysfonctionnement crée un risque d'asphyxie ou d'explosion!

Ne désactivez les dispositifs de sécurité sous aucun prétexte et ne procédez en aucun cas à des manipulations qui pourraient affecter leur bon fonctionnement.

Risque d'empoisonnement par oxyde de carbone!

Ne désactivez sous aucun prétexte le dispositif de surveillance des produits de combustion (sécurités de refoulement cheminée). Dans le cas contraire, des courants d'air durables dans la cheminée pourraient occasionner un retour incontrolé des produits de combustion dans la pièce où l'appareil est installé.

Attention!

Veillez à ne pas déformer le corps de chauffe de l'appareil lors de son montage ou démontage. Une usure prématurée de l'appareil serait la conséquence de ces dommages.

Attention!

N'utilisez en aucun cas des brosses métalliques ou autres brosses dures pour nettoyer le corps de chauffe de l'appareil.

Une usure prématurée de l'appareil serait la conséquence de ces dommages.

Attention!

Lors du contrôle du courant d'ionisation, veillez à la propriété des cordons et bornes de mesure ; veillez aussi impérativement à ne pas les asperger de solution savonneuse (aérosol détecteur de fuites).

3.1.5 Détection des pannes

Risque d'empoisonnement par oxyde de carbone!

Des courants d'air durables dans la cheminée pourraient occasionner un retour incontrôlé des produits de combustion dans la pièce ou l'appareil est installé si les phénomènes suivants se produisent : la sécurité de refoulement cheminée est défectueuse ; le conduit d'évacuation des produits de combustion ou la cheminée est partiellement/complètement bouché(e).

Risque d'empoisonnement par oxyde de carbone!

Vous avez la possibilité de désactiver temporairement le disjoncteur de l'appareil dans le but de détecter une panne.

3.2 Règlements

Seul un professionnel agrée est habilet à installer le chauffe-bain instantané à gaz.

Celui-ci est également responsable de l'installation conforme et de la première mise en fonctionnement.

Avant de procéder à l'installation, demandez impérativement l'avis du fournisseur de gaz.

Installez le chauffe-bain exclusivement dans une pièce qui est suffisamment aérée.

Veuillez observer en ce qui concerne l'installation les lois, règlements techniques, normes et dispositions en vigueur suivantes :

• Directives de protection contre les incendies concernant les installations thermiques de l'Union cantonale des assurances contre l'incendie, addenda 1999 à l'édition 1993
• Directives relatives au gaz de la SSIGE, G1 et G3, édition 1996
• Directives relatives à l'eau de la SSIGE, Station d'essais Eau 131 et 115
• Normes et directives SIA 181, 384/1, 384/2 et 385

4 Montage

• Prescriptions de l'Inspection fédérale des installations à courant fort concernant la mise sur le marché de matériels électriques à basse tension
• Directives CFST, Gaz liquéfiés, 2ème partie.

4.1 Colisage

• Kit de raccordement constitué de :
• douille gaz naturel
• douille gaz liquide
• douille eau froide avec robinet d'arrêt
• douille eau chaude
• joints, chevilles, vis

4.2 Choix de l'emplacement

Veuillez respecter les consignes suivantes lors du choix du lieu d'installation :

• Installez le chauffe-bain exclusivement dans une pièce qui est suffisamment aérée.
• Le mur sur lequel sera installé le chauffe-bain instantané à gaz devra disposer d'une force portante suffisante lui permettant de supporter le poids d'un appareil prêt à fonctionner.
• Les éléments de fixation du collage ne conviennent pas nécessairement pour le mur d'installation.

L'utilisateur devra donc fournir les éléments de fixation adéquats.

• Le lieu de montage doit être complètement protégé contre le gel. Si vous ne pouvez garantir cette protection, respectez les indications concernant les mesures de protection contre le gel.
• Choisissez un lieu de montage permettant une pose correcte des conduites (arrivée gaz, arrivée eau, évacuation eau).

Attention!

Ne montez pas le chauffe-bain instantané à gaz au-dessus d'un appareil qui pourrait l'endommager (par exemple au-dessus d'une cuisinière qui émettrait des vapeurs de graisse) ; évitez aussi les pièces aux atmosphères fortement empoussiérées.

• Raccordez impératifement le chauffe-bain au moyen d'un conduit d'évacuation des produits de combustion - dont le diamètre est réglementaire (voir section 10, Caractéristiques techniques) - à un circuit d'évacuation des produits de combustion à tirage naturel (cheminée).
• Raccordez impératifement le chauffe-bain au moyen d'un conduit de 110 mm minimum à un conduit d'évacuation des produits de combustion à tirage naturel. Vous pouvez réduire le diamètre du conduit au moyen d'un adaptateur à condition de réduire également la puissance de l'appareil. Effectuez ce raccordement en conformité avec les réglementations nationales en vigueur.

Remarque

Un espace séparant l'appareil d'éléments combustibles/composés de matières combustibles n'est pas nécessaire, dans la mesure où, à la puissance utile nominale de l'appareil, aucune température ne peut dépasser les 85°C admissibles sur la surface du boîtier.

• Expliquez au client le sens de ces exigences.

1 Raccord eau chaude R 1/2 2 Raccord gaz 3 Raccord eau froide R 1/2

Cette figure montre la position des raccords suivants :

A. Installation encastrée B. Installation apparente

Utiliser l'accessoire Vaillant permet de conserver les préinstallations murales en place ou bien de les configurer comme sur l'illustration.

Les distances conseillées pour tous les types d'appareil sont les suivantes :

a = 92 mm b = 85 mm c = ≈ 100mm

4.4 Dimensions

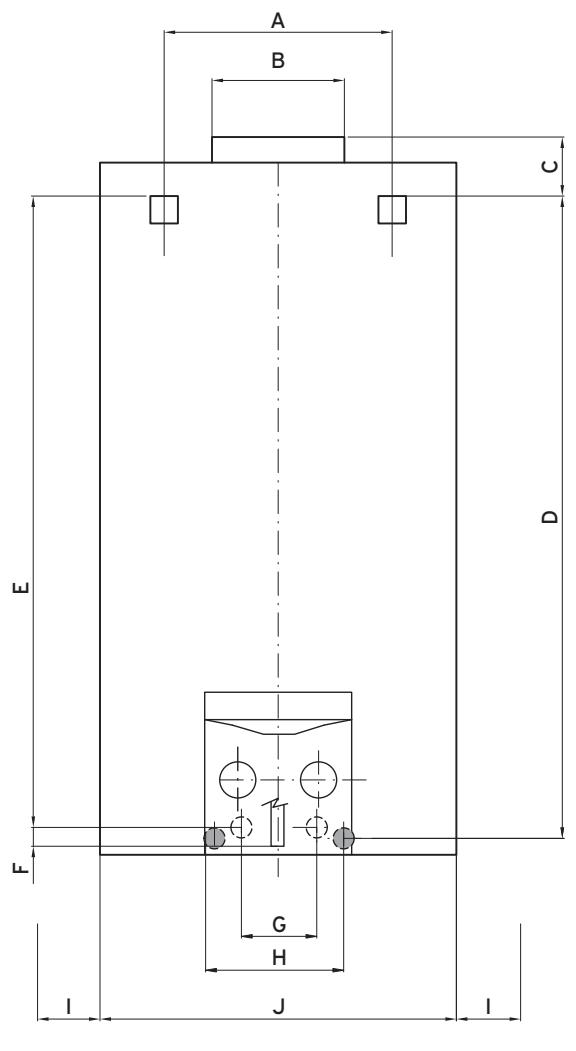

Fig. 4.2 Plan coté 11-0/0 GX gaz liquide

Mesure	mm		Mesure	mm
A	224		J	20 min.
B	Ø 110		K	350
C	26		L	259
D	605		M	115
E	45		N	605
F	10		O	680
G	25		P	50
H	70		Q	125
I	120		R	269

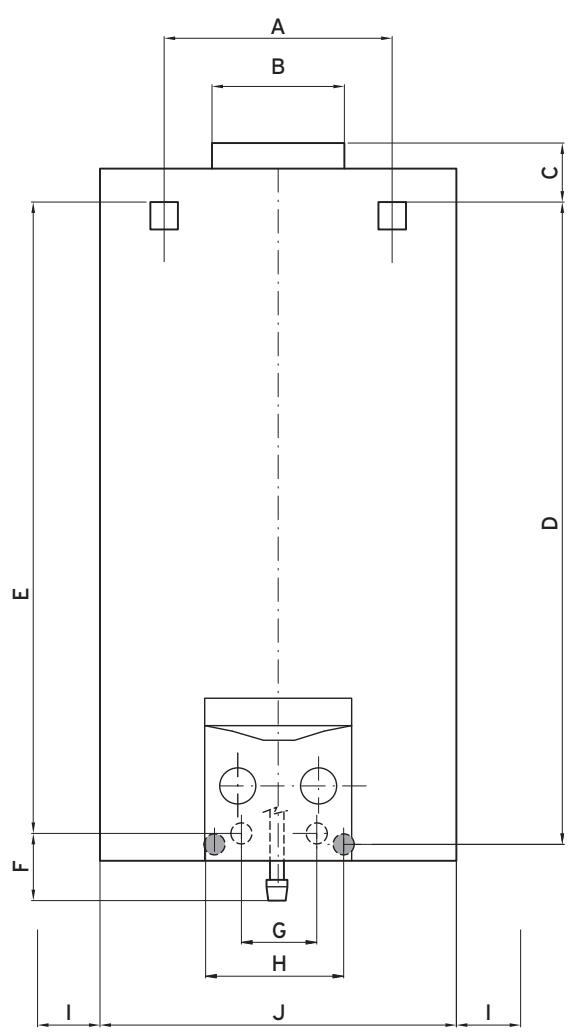

Fig. 4.3 Plan coté 11-0/0 GX gaz naturel

Mesure	mm		Mesure	mm
A	224		J	20 min.
B	Ø 110		K	350
C	26		L	259
D	605		M	115
E	45		N	605
F	25		O	680
G	52		P	50
H	70		Q	125
I	120		R	269

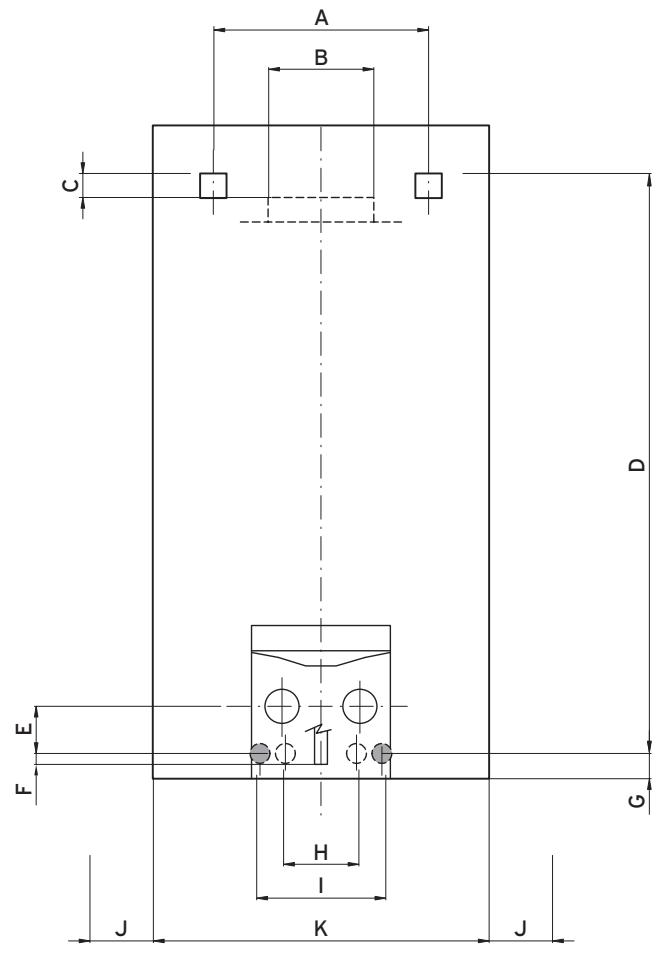

Fig. 4.4 Plan coté 14-0/0 GX gaz liquide

Mesure	mm		Mesure	mm
A	224		J	350
B	Ø 130		K	259
C	64		L	124
D	631		M	680
E	621		N	695
F	10		O	50
G	70		P	125
H	120		Q	269
I	20 min.

Fig. 4.5 Plan coté 14-0/0 GX gaz naturel

Mesure	mm		Mesure	mm
A	224		J	350
B	Ø 130		K	259
C	64		L	124
D	631		M	680
E	621		N	695
F	52		O	50
G	70		P	125
H	120		Q	269
I	20 min.

4.5.1 Retrait et pose de l'habillage de l'appareil

Démontez impérativement l'habillage de l'appareil avant de procéder au montage ou à l'entretien du chauffe-eau; remontez l'habillage une fois ces opérations terminées.

Retrait de l'habillage

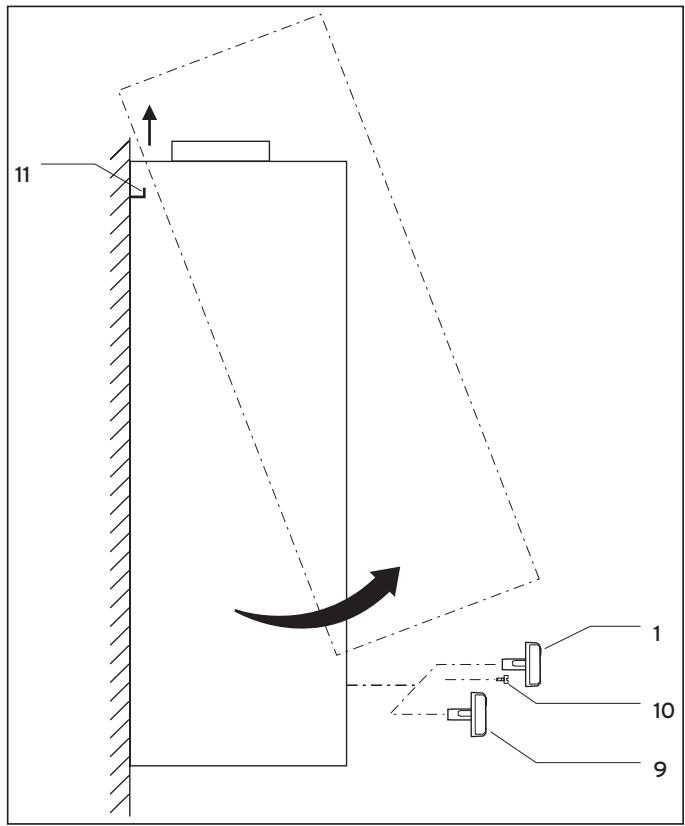

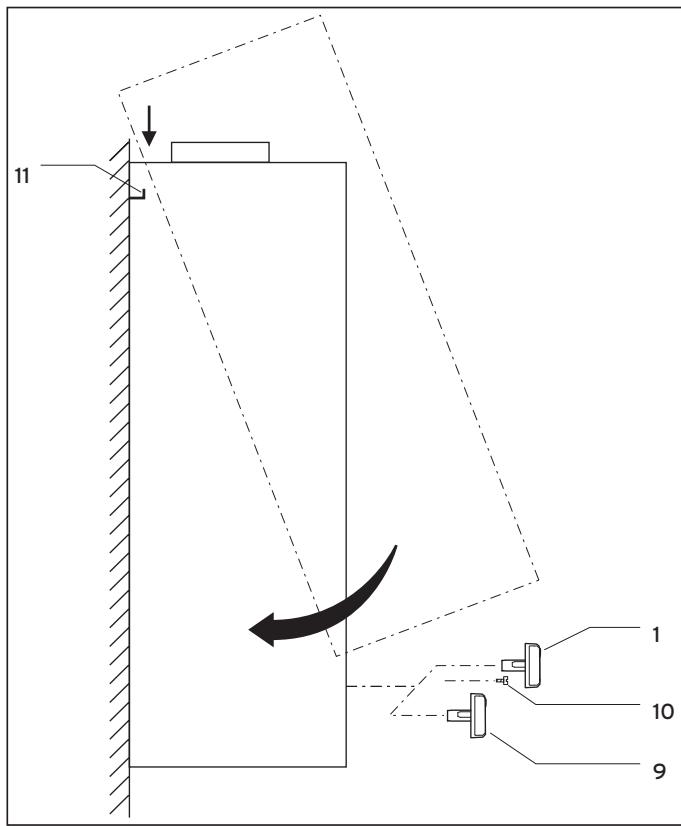

Fig. 4.6 Retrait de l'habillage

• Retirez le bouton du sélecteur de température (1) de son axe et le bouton du sélecteur de puissance (9).
• Retirez la vis (10) sous l'axe du sélecteur de température.
• Tirez le boîtier frontal vers l'avant puis soulevez-le en l'extrayant des deux crochets (11).

Pose de l'habillage

Fig. 4.7 Pose de l'habillage

• Posez l'habillage par le haut sur les deux crochets (11) et placez-le par pression sur la paroi arrêt. Veillez à ce que les deux languettes soient bien emboîtées dans les évidements de l'habillage.
• Revissez la vis (10) sous l'axe du sélecteur de température.
• Remboîtez le bouton du sélecteur de puissance (9) et le bouton du sélecteur de température (1).

4.5.2 Montage de l'appareil

• Choisissez le lieu de montage ; voir section 4.2, Choix de l'emplacement. Utilisez pour accrocher l'appareil - et en fonction des conditions d'accrochage - les évidements et forages de sa paroi arrêté.
• Forez les trous pour les vis de fixation en conformité avec les dimensions de l'illustration de la section 4.4, Dimensions.
• Utilisez en fonction de l'emplacement un ancrage mural, des crochets ou des goujons filetés pour fixer l'appareil.
• Vissez la paroi arrêtée de l'appareil au mur avec du matériel de fixation ajustat.

5 Installation

DANGER! Risque d'asphyxie, d'explosion et de brûlures! Veillez à poser correctement les joints lors de la mise en place des raccordements afin d'exclure tout risque de fuite de gaz ou d'eau.

5.1 Raccordement à l'alimentation en gaz

• Effectuez la jonction - sans tension et de manière étanche au gaz - entre le raccord mural et le raccord appareil à l'aide d'un robinet d'arrêt de gaz.
• Colmatez les fuites de l'appareil que vous auriez éventuellement constatées.

5.2 Raccordement à l'alimentation en eau

DANGER! L'eau froide/chaude jaillissante vous fait courir un risque de brûlures et d'endommagement de biens matériels.

Seuls des tuyaux en plastique pouvant résister à des températures de 95°C lorsque la pression est de 10 bars sont autorisés pour le raccord eau chaude et/ou eau froide de l'appareil.

• Effectuez sans tension les raccordements à l'eau chaude et à l'eau froide.
• Colmatez les fuites de l'appareil que vous auriez éventuellement constatées.

5.3 Raccordement au système d'évacuation des produits de combustion

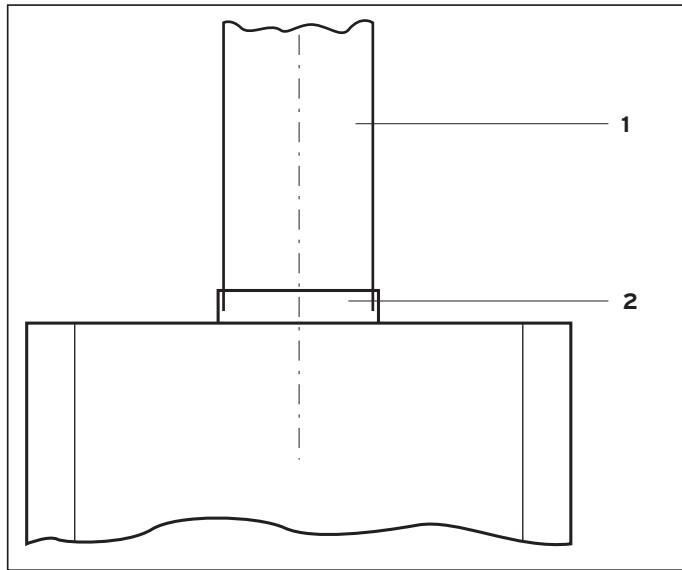

Fig. 5.1 Raccordement du conduit d'évacuation des produits de combustion

1. Conduit d'évacuation des produits de combustion 2. Orifice de coupe de tirage

5.3.1 Contrôle du fonctionnement de la sécurité de refoulement cheminée

Vérifiez avant le montage du conduit d'évacuation des produits de combustion que la sécurité de refoulement cheminée fonctionne correctement. Procédez de la manière suivante:

• bloquez le conduit d'évacuation des produits de combustion;

Fig. 5.2 Réglage température et puissance maximales

• tournez le sélecteur de température (1) vers la droite sur température maximale;
• tournez le sélecteur de puissance (9) vers la gauche sur puissance maximale; ouvrez un robinet d'eau chaude.

La sécurité de refoulement cheminée procède automatiquement et en moins de deux minutes aux deux opérations suivantes : la coupure de l'arrivée de gaz et le verrouillage de l'appareil.

Vous pouvez remettre l'appareil en service après que la sécurité de refoulement ait refroidi (un minimum de 15 minutes est nécessaire).

Fig. 5.3 Déverrouillage

Le déverrouillage consiste à

• fermer et rouvrir le robinet d'eau sans actionner le commutateur principal ou bien à
• laisser ouvert le robinet d'eau et à appuyer deux fois sur le commutateur principal (5) pour arrêté et remettre en marche l'appareil.

Si la sécurité de refoulement cheminée ne procède pas au verrouillage dans le laps de temps indiqué :

• informez le service après-vente;
• mettez l'appareil hors fonctionnement.

5.3.2 Montage du conduit d'évacuation des produits de combustion

• Insérez le conduit d'évacuation des produits de combustion (1) dans son raccord (2) au niveau de la coupe tirage; voir fig. 5.1, Raccordement du conduit d'évacuation des produits de combustion.

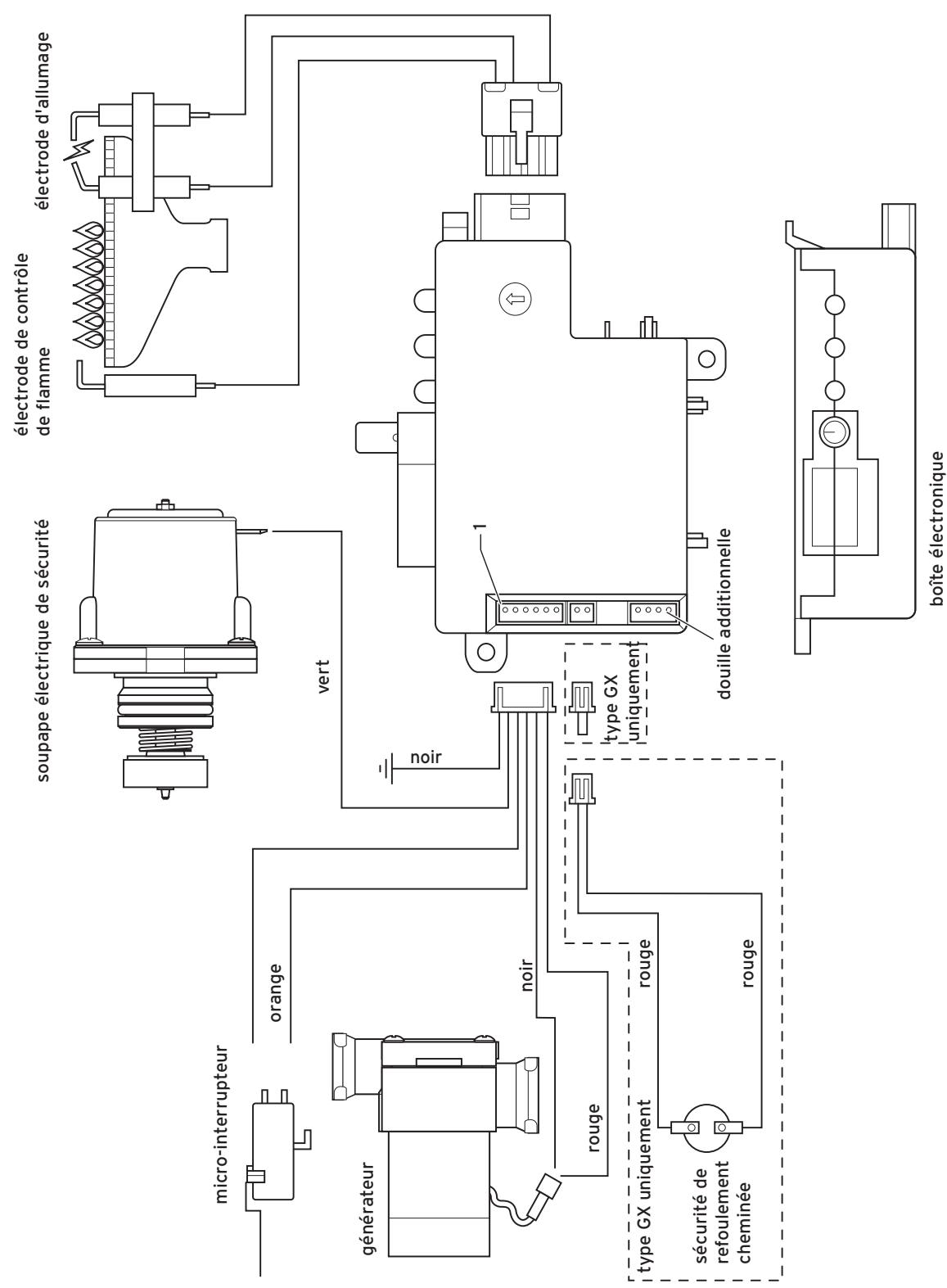

5.4 Plan de câblage électrique Fig. 5.4 Plan de câblage

6 Mise en fonctionnement

La première mise en fonctionnement comme la première utilisation de l'appareil ainsi que l'initiation de l'utilisateur déssortent du domaine exclusif d'un professionnel. Contrôlez impérativement les réglages gaz lors de la première mise en fonctionnement.

La section 4.3 contient toutes les instructions nécessaires à l'utilisation et à la mise en fonctionnement.

6.1 Contrôle du réglage gaz

• Utilisez à des fins de comparaison les tableaux de la section 6.2, Tableaux de réglage gaz.

6.1.1 Comparaison réglage gaz et alimentation gaz

• Comparez les indications de la plaque signalétique relatives au modèle de l'appareil (catégorie et réglage gaz) avec la catégorie de gaz local. Contactez le fournisseur de gaz local pour de plus amples informations.

Si les données ne concordent pas :

• réglez l'appareil sur la catégorie de gaz disponible (voir section 6.6, Conversion à une autre catégorie de gaz).

6.1.2 Contrôle de la pression d'alimentation en gaz

Vous pouvez mesurer la pression d'alimentation en gaz avec un manomètre (résolution minimale: 0,1 mbar).

Procédez de la manière suivante :

• fermez le robinet d'arrêt de gaz;

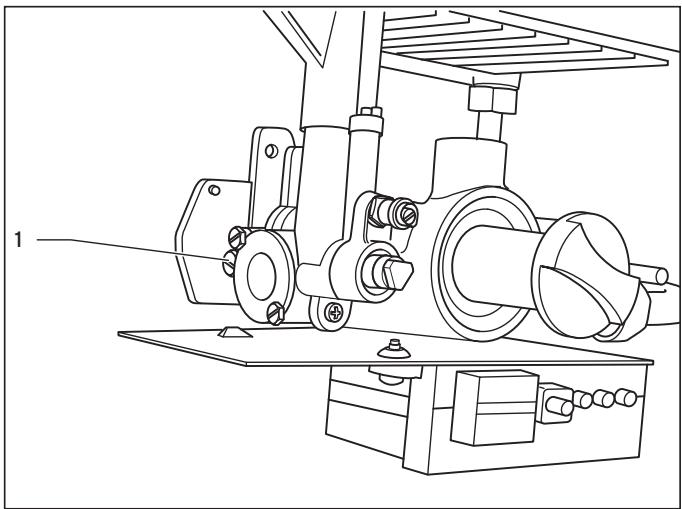

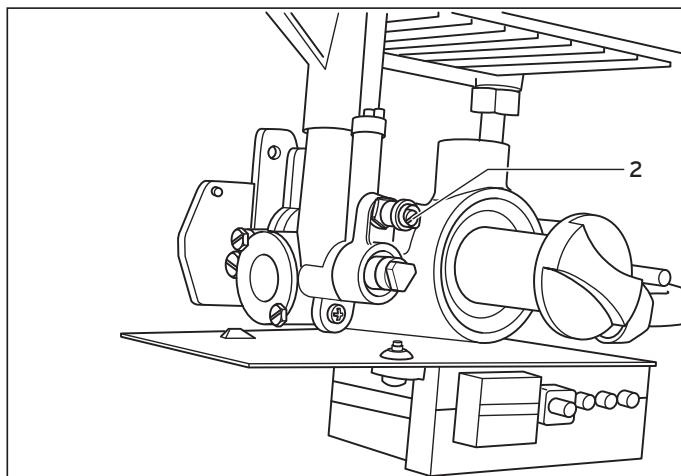

Fig. 6.1 Point de prise de la pression d'alimentation gaz

• dévissez la vis d'étanchéité du point de prise de la pression gaz (1);
• raccordez un manomètre à tube en U;
• ouvrez le robinet d'arrêt de gaz;
• mettez l'appareil en service selon la notice d'emploi et puisez de l'eau chaude;
• mesurez la pression d'alimentation;

Tab. 6.1 Plage de pression d'alimentation en gaz

Famille de gaz	Plage admissible de pression d'alimen-tation gaz en mbars
gaz naturel 2E+G 20G 25	17 - 2520 - 30
gaz liquide 3+G 30G 31	20 - 3525 - 45

Attention! La mise en fonctionnement de l'appareil est interdite si les pressions d'alimentation ne se situent pas dans les plages autorisées. Informez le fournisseur de gaz s'il vous est impossible de résoudre le problème.

• mettez l'appareil hors fonctionnement;
• fermez le robinet d'arrêt de gaz;
• démontez le manomètre à tube en U;
• revissez la vis d'étanchéité du point de prise de la pression gaz;
• Ouvre le robinet d'arrêt de gaz;
• contrôle l'étanchéité du point de prise.

6.1.3 Contrôle du débit calorifique

Vous disposez de deux méthodes de contrôle du débit calorifique :

• lecture sur le compteur de la valeur de début de gaz (méthode volumétrique)
• contrôle de la pression du brûleur (méthode de la pression brûleur)

Méthode volumétrique

Vérifiez qu'il n'y a pas, lors du contrôle, d'alimentation supplémentaire en gaz (par ex. : mélanges gaz liquide/air) servant à couvrir les pointes de consommation. Le fournisseur de gaz vous fournira des informations complémentaires.

Assurez-vous qu'aucun autre appareil est en service pendant le contrôle.

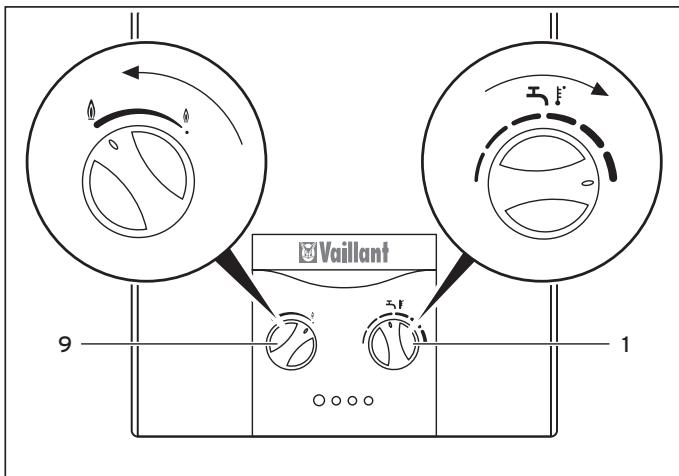

Fig. 6.2 Réglage température et puissance maximales

• Mettez l'appareil en service selon la notice d'emploi et positionnez le sélecteur (1) sur température maximale en le tournant vers la droite.
• Tournez le sélecteur de puissance (9) vers la droite sur puissance maximale.
• Recherchez la valeur de début du gaz en fonction du tableau 6.3, Débit gaz (valeur tableau en l/min) ; voir section 6.2, Tableaux de réglage gaz.
• Relevez le compteur de gaz. Puissez de l'eau chaude en ouvrant complètement le robinet. Il s'agit que la quantité d'eau nominale s'écoule; voir section 9, Caractéristiques techniques.
• Lisez sur le compteur la valeur de début de gaz après 5 minutes d'activité continue ; comparez la valeur avec le tableau.

Des écarts de ± 5% sont autorisés.

Si les écarts dépassent les limites indiquées :

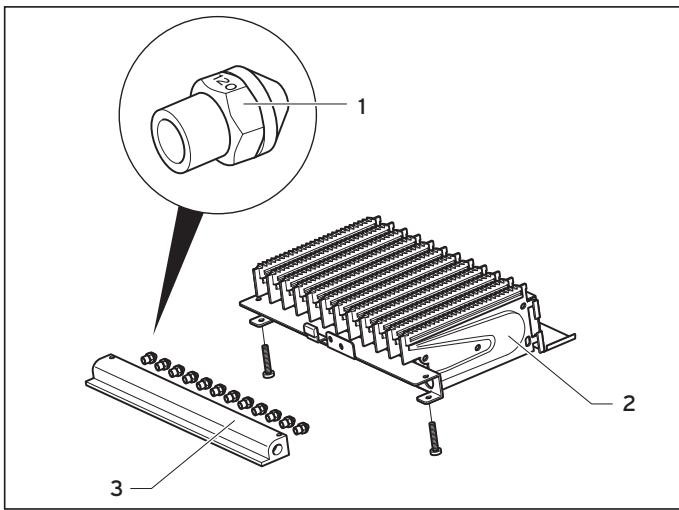

Fig. 6.3 Identification des injecteurs

Légende

1 Injecteur brûleur 2 Brûleur 3 Rampe

• Vérifiez que les injecteurs sont appropriés. Comparez à cet effet les données inscrites sur les injecteurs avec les indications du tableau de la section 9, Caractéristiques techniques. Vous devrez pour cela démonter éventuellement le brûleur; voir section 7.2, Nettoyage du brûleur.
• Si les injecteurs ne sont pas à l'origine de l'écart, contactez le service après-vente.
• Mettez l'appareil hors fonctionnement.

Méthode de la pression brûleur Fig. 6.4 Point de prise de pression brûleur

• Dévissez la vis d'étanchéité du point de prise de pression du brûleur (2).
• Raccordez un manomètre à tube en U (résolution minimale : 0,1 mbar).

Fig. 6.5 Réglage température et puissance maximales

• Mettez l'appareil en service selon la notice d'emploi et positionnez le sélecteur (6) sur température maximale en le tournant vers la droite.
• Puissez de l'eau chaude en ouvrant complètement le robinet. Il s'agit que la quantité d'eau nominale s'écoule; voir section 9, Caractéristiques techniques.
• Le tableau 6.4, Pression brûleur, vous indique en mbar la pression de brûleur requise.
• Comparez la pression que vous venez de mesurer avec les valeurs du tableau.

Des écarts de ±10 % sont autorisés.

• Mettez l'appareil hors fonctionnement.
• Démontez le manomètre à tube en U.
• Revissez la vis d'étanchéité du point de prise de la pression brûleur.
• Contrôlez l'étanchéité de la vis d'étanchéité.

Si les écarts dépassent les limites indiquées :

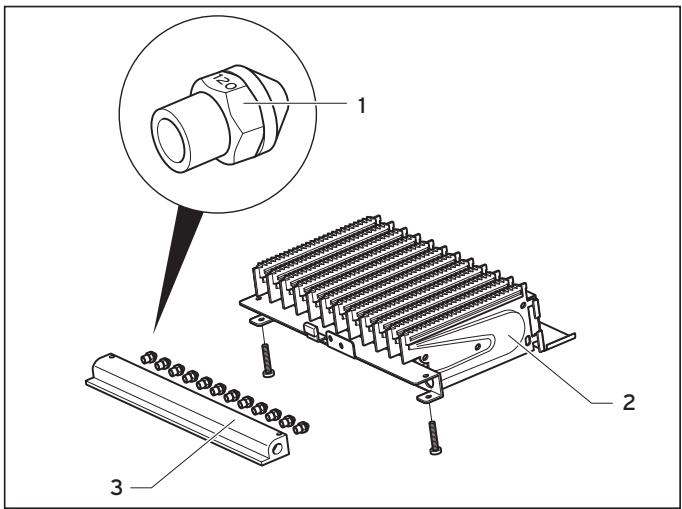

Fig. 6.6 Identification des injecteurs

Légende

1 Injecteur brûleur 2 Brûleur 3 Rampe

• Vérifiez que les injecteurs sont appropriés; voir tab. 9.2, Valeurs relatives à la catégorie de gaz. Comparez à cet effet les données inscrites sur les injecteurs avec les indications du tableau de la section 9, Caractéristiques techniques. Vous devrez pour cela démonter éventuellement le brûleur; voir section 7.2, Nettoyage du brûleur.
• Si les injecteurs ne sont pas à l'origine de l'écart, contactez le service après-vente. Ne remettez sous aucun prétexte l'appareil en service.
• Mettez l'appareil hors fonctionnement.

6.2 Tableaux de réglage gaz

Tab. 6.2 Réglage usine pour le gaz

Modèle d'appareil pour	gaz naturels		gaz liquides
inscription sur la plaque signalétique	2E+G 20/25 -20/25 mbars		3+G 30/31 -28-30/37 mbars
réglage usine	G 20		G 30
identification injecteurs brûleur	11-0/0	14-0/0	11-0/0	14-0/0
	118	130	072	076

Tab. 6.3 Débit gaz

Famille de gaz	Débit gaz avec débit calorifique nominal en l/min
	11-0/0	14-0/0
gaz naturel 2E+
G 20	39	49,6
G 25	45,3	57,6
gaz liquide 3+
G 30	11,5	14,5
G 31	15	19,1

Tab. 6.4 Pression brûleur

Famille de gaz	Pression brûleur avec débit calorie-tique nominal en mbars
	11-0/0	14-0/0
gaz naturel 2E+
G 20	10,9	8,8
G 25	14,5	13,7
gaz liquide 3+
G 30	24	21,1
G 31	31	28,3

6.3 Contrôle du fonctionnement de l'appareil

• Contrôlez le fonctionnement de l'appareil selon la notice d'emploi.
• Vérifiez que l'appareil est étanche à l'eau et au gaz.
• Vérifiez que le conduit d'évacuation des produits de combustion au niveau de la coupe tirage est sans défaut; utilisez par ex. une plaque de rosée.
• Contrôlez le fonctionnement de la sécurité de refoulement cheminée; voir section 5.3, Raccordement au système d'évacuation des produits de combustion.
• Cochez impérativement le type d'appareil et la catégorie de gaz avec lequel l'appareil fonctionne dans le tableau 9.2, Valeurs relatives à la catégorie de gaz, et cela dans la section 9, Caractéristiques techniques.
• Remontez l'habillage de l'appareil.

6.4 Remise à l'utilisateur

Remarque! Une fois l'installation terminée, veuillez apposer sur la face avant de l'appareil l'autocollant 835593 dans la langue de l'utilisateur fourni avec cet appareil.

Informez impérativement l'utilisateur sur la manipulation et le fonctionnement de son chauffe-bain instantané à gaz.

• Familiarisez-le avec son utilisation. Parcourez avec lui la notice d'emploi et répondez à ses éventuelles questions.
• Remettez-lui toutes les instructions le concernant ainsi que les documents de l'appareil qui devront être conservés.
• Signalez-lui que vous avez coché le type d'appareil et la catégorie de gaz avec lequel l'appareil fonctionne dans le tableau 9.2, Valeurs relatives à la catégorie de gaz, et cela dans la section 9, Caractéristiques techniques de la notice d'installation.
• Informez-le sur les mesures prises en ce qui concerne l'alimentation en air de combustion et l'évacuation des produits de combustion ; insistez sur le fait que ces mesures ne peuvent pas être modifiées.
• Attirez son attention sur les consignes de sécurité qu'il doit respecter.
• Rappelez-lui qu'il est nécessaire d'effectuer régulièrement une inspection/un entretien de l'installation. Conseillez-lui de conclure un contrat d'inspection/d'entretien.

7 Inspection et entretien

• Attirez son attention sur le fait qu’il est nécessaire que les notices restent à proximité du chauffe-bain instantané à gaz.
• Attirez particulièrement son attention sur le fait qu'il ne peut modifier l'espace qu'en concertation avec un professionnel agréé.

6.5 Garantie d'usine

Nous assurons la garantie des appareils Vaillant dans le cadre de la législation en vigueur (loi 78-12 du 4/10/78). Pour bénéficier de la garantie légale de deux ans, l'appareil doit imperativement être installé par un professionnel qualifié, suivant les règles de l'art et normes en vigueur. La garantie est exclue si les incidents sont consécutifs à une utilisation non-conforme de notre matériel et en particulier en cas d'erreurs de branchement, de montage ou de défaut d'entretien. Cette garantie de deux ans est obligatoirement subordonnée à un entretien annuel effectué par un professionnel qualifié dès la première année d'utilisation (circulaire ministérielle du 09/08/78 - JO du 13/09/78).

6.6 Conversion à une autre catégorie de gaz

Des émissions importantes d'oxyde de carbone dues à une combustion insatisfaisante mettent en danger la vie des personnes.

Vous n'êtes autorisé à convertir votre équipement à une autre catégorie de gaz qu'en employant les kits de conversion livrables départ usine.

Des émissions de gaz dues à un dysfonctionnement occasionné par des injecteurs de brûleur inadéquats mettent en danger la vie des personnes.

Vous n'êtes autorisé à convertir votre équipement à une autre catégorie de gaz qu'en employant les kits de conversion livrables départ usine.

Si la catégorie de gaz a changé, une conversion de l'appareil est nécessaire. Dans cet objectif s'inscrit la modification ou le remplacement de certaines pièces de l'appareil à gaz.

Seul un professionnel est habilité à effectuer ces changements ainsi que les réglages en conséquence, et cela en conformité avec les réglementations nationales en vigueur.

Vous facilitéz la conversion de votre appareil en suivant les directives fournies avec les kits de conversion livrés par Vaillant.

7.1 Préparatifs d'entretien

Démontez le boîtier pour procéder à l'entretien; voir section 4.5, Montage de l'appareil.

Vidangez d'abord l'appareil pour pouvoir effectuer les travaux suivants d'entretien; voir dans la notice d'emploi la section 4.8, Protection contre le gel.

Le nettoyage de l'appareil commence par le démontage du brûleur, suivi du corps de chauffe. Remontez, une fois l'entretien terminé, tous les éléments dans l'ordre inverse.

Nettoyez toujours le brûleur et le corps de chauffe de l'appareil.

Remarque

Remplacez systématiquement tous les joints démontés par de nouveaux (jeux de joints : voir section 7.7, Pièces de rechange).

7.2 Nettoyage du brûleur

Le nettoyage du brûleur implique son démontage ainsi que le démontage éventuel de la rampe, si l'épaisseur du dépôt de poussière l'excige.

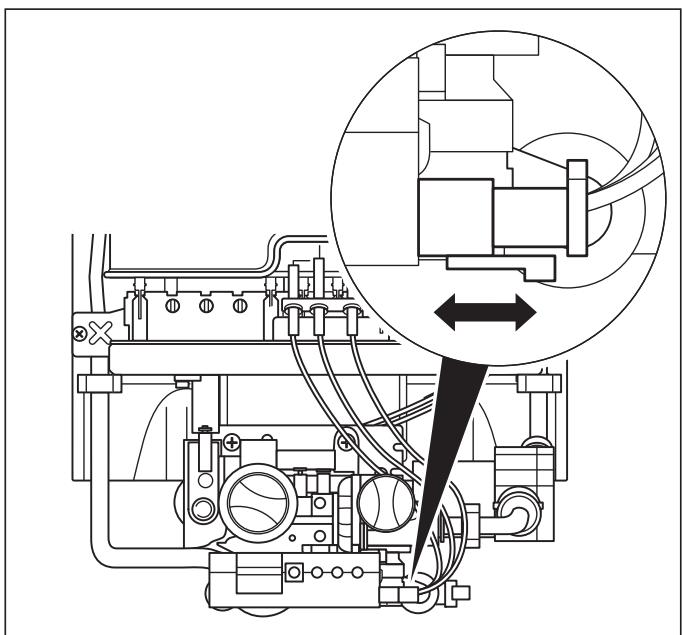

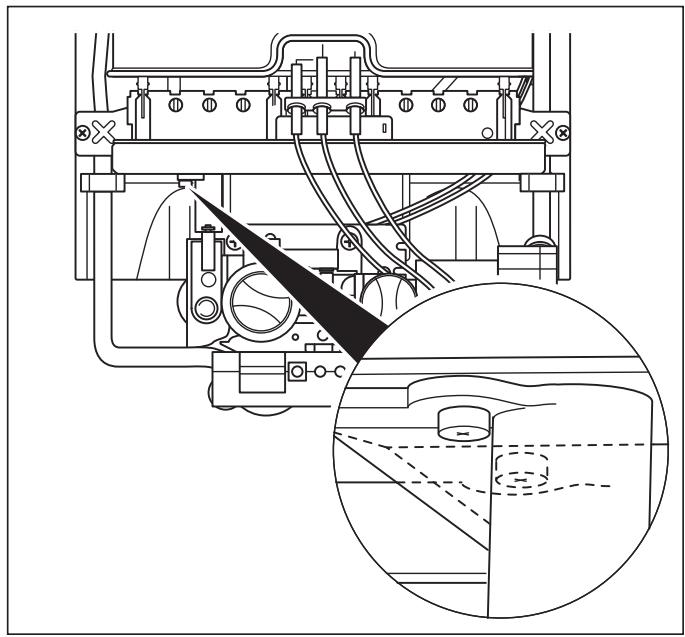

Fig. 7.1 Prise des électrodes d'allumage

• Débranche la prise des électrodes d'allumage au niveau du système électronique.

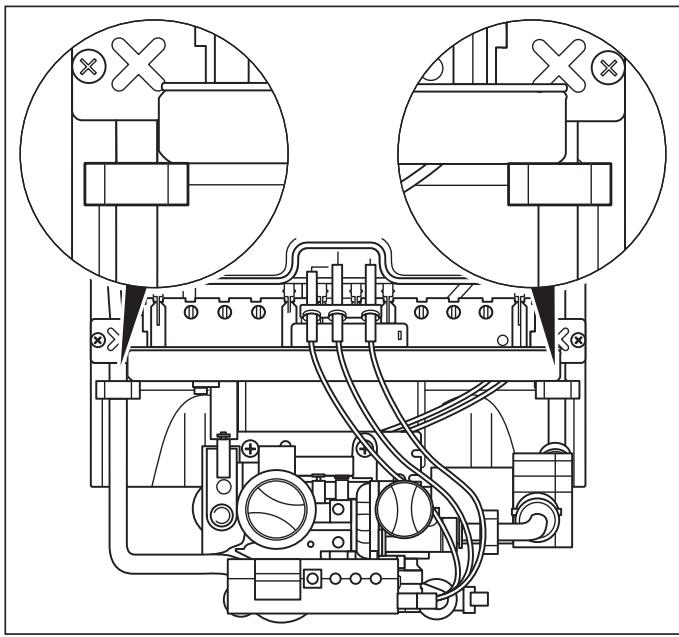

Fig. 7.2 Fixation brûleur sur mécanisme gaz

• Dévissez les deux vis à filet servant à la fixation du brûleur sur le mécanisme gaz.
• Soulevez légèrement le brûleur et tirez-le vers l'avant.
• Dévissez deux vis à filet pour démonter la rampe.

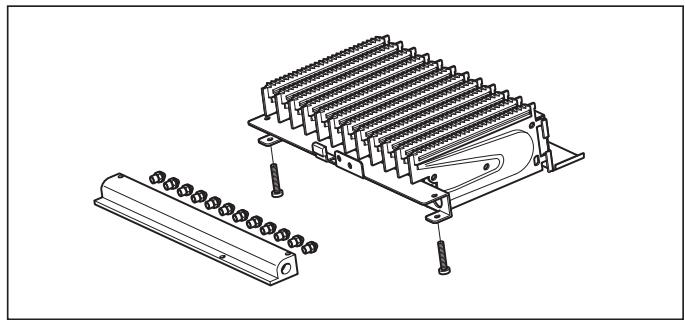

Fig. 7.3 Structure brûleur

• Eliminez d'éventuels résidus de combustion avec une brosse de laiton. Nettoyez le cas échéant les injecteurs et les rampes du brûleur avec un pinceau doux ainsi qu'à l'air comprimé (poussière et crasse). En cas d'encrassement important, lavez le brûleur avec de la dessive puis rincez-le à l'eau claire.
• Remontez la rampe sur le brûleur.

7.3 Nettoyage et détartrage du corps de chauffe de l'appareil

Le nettoyage du corps de chauffe de l'appareil commence par le démontage du brûleur, suivi du corps de chauffe.

Attention!

Veillez à ne pas déformer le corps de chauffe de l'appareil lors de son montage ou démontage. Une usure prématurée de l'appareil serait la conséquence de ces dommages.

Fig. 7.4 Fixation du corps de chauffe de l'appareil sur la paroi arrêtée

• Dévissez respectivement les écrous-raccords des conduites d'arrivée d'eau froide et de départ d'eau chaude.
• Desserrez les vis à tôle des colliers servant à la fixation des conduites d'eau froide et d'eau chaude sur la paroi arrêté.
• Desserrez les vis à tôle servant à la fixation du corps de chauffe de l'appareil sur la coupe tirage; voir fig. 7.4.
• Tirez d'abord le corps de chauffe vers l'avant puis soulevez-le.

En cas d'encrassement minime :

• nettoyez les lamelles du corps de chauffe avec un jet d'eau puissant. En cas d'encrassement important :
• nettoyez les lamelles avec une brosse douce d'usage ménager, autant que possible à partir du haut et du bas dans un réseau d'eau chaude pour éliminer les particules de poussière et de graisse;

Remarque

N'effectuez qu'une pression légère avec la brosse. Ne tordez en aucun cas les lamelles !

• Rincez ensuite le corps de chauffe de l'appareil à l'eau courante. En cas d'encrasement du à des composants huileux/gras :
• nettoyez le corps de chauffe en le faisant baigner dans de l'eau chaude à laquelle vous aurez rajouté un détergent. En cas d'entartrage :
• utilisez les détartrants du commerce ; suivez leurs modes d'emploi.

Remarque

Nous conseillons - en tenant compte de la qualité de l'eau - de procéder à un détartrage régulier, côté eau sanitaire, du corps de chauffe de l'appareil.

Attention!

N'utilisez en aucun cas des brosses métalliques ou autres brosses dures pour nettoyer le corps de chauffe de l'appareil.

Une usure prématurée de l'appareil serait la conséquence de ces dommages.

Remarque

Le processus de nettoyage peut occasionner une légère usure du revêtement. Cela n'a aucune influence sur le fonctionnement de l'appareil.

Remarque

Veillez lors du remontage à ce que l'ensemble brûleur soit aligné avec le corps de chauffe.

• Remontez d'abord le corps de chauffe, suivi du brûleur.

Réparation des dépréciations du revêtement

Le stylo Supral (n° pièce de rechange : 990 310) vous permet de remédier facilement à des déteriorations minimes du revêtement du corps de chauffe de l'appareil.

Laissez ensuite sécher la zone déteriorée en s'assurant que tous les dépôts ou résidus gras ont été éliminés.

• Secouez le stylo Supral avant usage puis appliquez une couche fine et régulière.

Remarque

La couche de revêtement sèche à l'air et ne nécessite aucun traitement ultérieur particulier. L'appareil est parfaitement opérationnel après application de la couche.

7.4 Contrôle du fonctionnement du contacteur d'eau

Le contrôle régulier de l'état d'encrassement et d'entartrage du contacteur d'eau est impératif.

• Si des dépôts se sont formés au niveau de l'axe de la valve à eau ou si les joints d'étanchéité fuient : utilisez le kit de réparation correspondant.

7.5 Contrôle du fonctionnement de la sécurité de refoulement cheminée

Les chauffe-bains instantané à gaz sont équipés d'une sécurité de refoulement cheminée. Celle-ci arrête l'appareil en le verrouillant dans le cas d'une détection des produits de combustion dans la pièce d'installation si le circuit d'évacuation de ces produits n'est pas réglementaire.

Assurez-vous, une fois l'inspection/l'entretien terminé, du fonctionnement réglementaire de la sécurité de

refoulement cheminée. Nous conseillons l'emploi de l'éventail Vaillant, disponible en tant que pièce de rechange (n° 990 301). La notice d'emploi fournit les instructions nécessaires à sa manipulation.

Procédez de la manière suivante:

• bloquez le conduit d'évacuation des produits de combustion;

Fig. 7.5 Réglage température et puissance maximales

• tournez le sélecteur de température (1) vers la droite sur température maximale;
• tournez le sélecteur de puissance (9) vers la gauche sur puissance maximale; ouvrez un robinet d'eau chaude.

La sécurité de refoulement cheminée procède automatiquement et en moins de deux minutes aux deux opérations suivantes : la coupure de l'arrivée de gaz et le verrouillage de l'appareil.

Vous pouvez remettre l'appareil en service après que la sécurité de refoulement ait refroidi (un minimum de 15 minutes est nécessaire).

Fig. 7.6 Déverrouillage

Le déverrouillage consiste à : - fermer et rouvrir le robinet d'eau sans actionner le commutateur principal (5) ou bien à

• laisser ouvert le robinet d'eau et à appuyer deux fois sur le commutateur principal (5) pour arrêter et remettre en marche l'appareil.

Si la sécurité de refoulement cheminée ne procède pas au verrouillage dans le laps de temps indiqué :

• informez le service après-vente;
• mettez l'appareil hors fonctionnement.

7.6 Test de fonctionnement et remise en fonctionnement

Assurez-vous, après l'inspection/l'entretien, du fonctionnement réglementaire de l'appareil de la manière suivante:

• mettez l'appareil en marche;
• Colmatez les fuites de gaz ou d'eau que vous auriez eventuellement constatées au niveau de l'appareil;
• contrôle l'allumage et la régularité de la flamme du brûleur principal; assurez-vous du réglage ajusté comme du bon fonctionnement de tous les dispositifs de commande et de contrôle;
• vérifie que l'évacuation des produits de combustion est réglementaire (utilisez par ex. une plaque de rosée).

Remarque

Lors du contrôle du courant d'ionisation, veillez à la propriété des cordons et bornes de mesure ; veillez aussi impérativement à ne pas les asperger de solution savonneuse (aérosol détecteur de fuites).

7.7 Pièces de rechange

Afin de garantir la longévité de toutes les fonctions de l'appareil Vaillant et de ne pas modifier l'état de série certifié, seules les véritables pièces de rechange Vaillant sont autorisées pour l'entretien et/ou la remise en état. Les catalogues Vaillant en vigueur contiennent les pièces de rechange éventuelles requises. Les bureaux de vente Vaillant vous fourniront les renseignements nécessaires.

8 Détection des pannes

Seul un professionnel est habilité à remédier aux pannes suivantes.

• Employez exclusivement pour les réparations des pièces détachées originales.
• Vérifiez qu'elles ont été correctement montées et qu'elles sont dans la même position que les pièces initiales.

Risque d'empoisonnement par oxyde de carbone!

Des courants d'air durables dans la cheminée pourraient occasionner un retour incontrôlé des produits de combustion dans la pièce où l'appareil est installé si les phénomènes suivants se produisent : la sécurité de refoulement cheminée est défectueuse ; le conduit d'évacuation des produits de combustion ou la cheminée est partiellement/complètement bouché(e).

Risque d'empoisonnement par oxyde de carbone!

Vous avez la possibilité de désactiver temporairement le disjoncteur de l'appareil dans le but de détecter une panne.

• Vérifiez après élimination de la panne que le disjoncteur de l'appareil fonctionne.

Tab. 8.1 Aide à l'élimination des pannes

Panne	Cause	Solution
Appareil ne fonctionne pas; aucune LED ne luit.	Faible pression d'eau.	Assurez-vous que le robinet arrêt eau froide est ouvert. Nettoyez le filtré dans l'arrivée eau froide.Informez le service après-venture s'il est impossible d'éliminer la panne.
Appareil ne se met pas en marche, LED rouge clignote.	Arrivée gaz coupée.Air dans le conduit d'accéléée de gaz.Faible pression d'eau.Panne du dispositif d'allumage.Servomoteur défec-tueux.	Assurez-vous du bon fon-citionnement de l'accéléé gaz.Gaz liquide :remplacez si besoin est la bouteille vide par une bouteille pleine.Assurez-vous que le robinet d'accordement gaz est ouvert.Ouvrez et fermez plusieurs fois le robinet d'eau pour évacuer l'air dans le con-duit d'accéléé de gaz.Contrôlez le câblage et la connexion.Remplacez les electrodes.Remplacez la servosou-pape.Informez le service après-venture s'il est impossible d'éliminer la panne.

Tab. 8.1 Aide à l'élimination des pannes (suite)

Panne	Cause	Solution
LED rouge clignote pendant le fonctionnement.	Faible pression d'eau. Arrivée gaz coupée.Air dans le conduit d'accélé de gaz.Courant d'ionisa-tion trop faible.Detecteur de flam-me défectueux.	Assurez-vous que le robinet arrêt eau froide est ouvert.Nettoyez le filtré dans l'ar- rivée eau froide.Assurez-vous du bon fon- tionnement de l'accélé gaz.Gaz liquide :remplacez si besoin est la bouteille vide par une bouteille pleine.Ouvrez et fermez plusieurs fois le robinet d'eau pour évacuer l'air dans le con- duit d'accélé de gaz.Contrôlez le courant d'ionisation. Contrôlez les câblages. Remplacez éventuellesment l'électrode d'ionisation. Informez le service après-vente s'il est impossible d'éliminer la panne.
Appareil se met hors fonctionnement.	Faible pression d'eau.Installation éven-tuellesment incor-recte du conduit d'évacuation des produits de combustion (conduit trop court).Conduit d'évacuation des produits de combustion partiel- lement bouché.Securities de sur-chaffue ou sécu- rité de refoulement cheminée défectueuse.Rupture ou court-circuit du cable de la sécurité de surchauffe et de la sécurité de refoule- ment cheminée.	Vérifiez que l'installation du conduit d'évacuation des produits de combustion respecte les dimensions minimales de conduit.Assurez-vous du bon fon- tionnement de l'accélé gaz.Remplacez sécurité de surchauffe et/ou sécurité de refoulement cheminée, cable inclus.Informez le service après-vente s'il est impossible d'éliminer la panne.Prevenez votre installer.

9 Caractéristiques techniques

Chauffe-bain instantané à gaz, type B11 et B11 BS - Cochez impérativement le type d'appareil installé et la catégorie de gaz de réglage dans le tableau 9.2, Valeurs relatives à la catégorie de gaz.

Tab. 9.1 Caractéristiques techniques spécifiques à l'appareil

Caracteristique	Unité	MAG FR11-0/O GX	MAG FR14-0/O GX
catégorie de gaz		II2E+ 3+	II2E+ 3+
débit d'allumage avec
position sélecteur tempora-ture sur « très chaud »	I/min	2,2 - 5,5	2,8 - 7,0
position sélecteur tempora-ture sur « chaud »	I/min	4 - 11	5,9 - 14
débit calorifique maximal(Qmax.)relatif à valeur calorifique H1)	kW	22,1	28,1
débit calorifique minimal(Qmin.)	kW	9,3	12,2
puissance utile maximale(Pmax.)	kW	19,2	24,4
puissance utile minimale (Pmin.)	kW	7,7	9,8
plage de modulation	kW	7,7 - 19,2	9,8 - 24,4
pression d'alimentation en eau maximale admissible (pw max.)	bars	13	13
pression d'alimentation en eau minimale admissible (pw min.)	bars	0,4	0,4
température des fumées à puissance utile maximale	°C	160	165
température des fumées à puissance utile minimale	°C	110	110
débit maximal d'évacuation fumées	g/s	14,4	18,1
débit minimal d'évacuation fumées	g/s	13,3	16,7
dimensions
hauteur	mm	680	680
largeur	mm	350	350
profondeur (séclecteur inclus)	mm	259 (269)	259 (269)
Ø raccard conduit évacuation produits combustion	mm	110	130
poids net	kg	12	14
n° CE (PIN)		99BP821	99BP821

1) 15° C, 1013, 25 mbars, sec

Tab. 9.2 Valeurs relatives à la catégorie de gaz

Type appeareil installé(cochez la mention exacte)		→
Valeur relative à la catégorie de gaz		Unité	MAG FR11-0/0 GX	MAG FR14-0/0GX
	← (cochez la mentionexacte)
gaz naturel G 20
débit à puissance maximale		m3/h	2,3	3,0
pression d'alimentation en gaz (pw)		mbar	20	20
injecteur brûleur1		mm	1,18	1,3
pression brûleur à puissance maxi-male		mbar	10,9	8,8
	← (cochez la mentionexacte)
gaz naturel G 25
débit à puissance maximale		m3/h	2,7	3,5
pression d'alimentation en gaz (pw)		mbar	25	25
injecteur brûleur1		mm	1,18	1,3
pression brûleur à puissance maxi-male		mbar	14,5	13,7
	← (cochez la mentionexacte)
gaz liquide G 30
débit à puissance maximale		kg/h	1,7	2,2
pression d'alimentation en gaz (pw)		mbar	29	29
injecteur brûleur1		mm	0,72	0,76
pression brûleur à puissance maxi-male		mbar	24	21,1
	← (cochez la mentionexacte)
gaz liquide G 31
débit à puissance maximale		kg/h	1,7	2,2
pression d'alimentation en gaz (pw)		mbar	37	37
injecteur brûleur1		mm	0,72	0,76
pression brûleur à puissance maxi-male		mbar	31	28,3

1) L'identification de l'injecteur correspond au diamètre de forage multiplié par 100.
