Type d'appareil	Tensiomètre à bras
Mesure	Pression artérielle et pouls
Affichage	Écran digital
Unité de mesure	mmHg
Plage de mesure pression	Non précisé
Plage de mesure pouls	Non précisé
Type de brassard	Bras supérieur
Alimentation	Non précisé
Fonction mémoire	Non précisé
Arrêt automatique	Oui
Dimensions	Non précisé
Poids	Non précisé
Langues du mode d'emploi	Français, Anglais, Allemand, Espagnol, Russe
Norme CE	Oui
Garantie	Non précisé

FOIRE AUX QUESTIONS - SBM 14 SANITAS

Comment utiliser le Sanitas SBM 14 pour mesurer ma tension artérielle ?

Pour mesurer votre tension artérielle, asseyez-vous confortablement, placez le brassard autour de votre bras à hauteur du cœur et appuyez sur le bouton de démarrage. Assurez-vous que le brassard est bien ajusté et ne bouge pas pendant la mesure.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que les piles sont correctement installées et suffisamment chargées. Si le problème persiste, essayez de remplacer les piles par des neuves.

Comment interpréter les résultats affichés par le Sanitas SBM 14 ?

Les résultats affichés incluent la pression systolique (valeur supérieure) et la pression diastolique (valeur inférieure). Une tension artérielle normale est généralement considérée comme étant inférieure à 120/80 mmHg.

L'appareil indique une erreur, que faire ?

Si un message d'erreur s'affiche, consultez le manuel d'utilisation pour identifier le code d'erreur. Assurez-vous également que le brassard est bien positionné et que vous êtes dans une position adéquate.

Puis-je utiliser le Sanitas SBM 14 sur des vêtements ?

Il est recommandé de porter des vêtements légers et de ne pas mesurer la tension artérielle sur des vêtements épais, car cela peut fausser les résultats.

Comment nettoyer le brassard du Sanitas SBM 14 ?

Le brassard peut être nettoyé à l'aide d'un chiffon humide. Ne plongez pas le brassard dans l'eau et évitez les produits chimiques agressifs.

L'appareil peut-il mémoriser plusieurs utilisateurs ?

Le Sanitas SBM 14 est conçu pour un utilisateur unique. Pour plusieurs utilisateurs, chaque personne doit noter ses mesures séparément.

Comment conserver le Sanitas SBM 14 ?

Conservez l'appareil dans un endroit sec et frais, à l'abri de l'humidité et des températures extrêmes. Évitez de le laisser exposé directement à la lumière du soleil.

MODE D'EMPLOI SBM 14 SANITAS

Lisez attentivement ce mode d'emploi, conservez-le pour un usage ultérieur, mettez-le à la disposition des autres utilisateurs et suivez les consignes.

1. Premières expériences

Le lecteur de tension artérielle sert à la mesure non invasive et au contrôle des valeurs de tension artérielle d'individus adults. Vous pouvez ainsi mesurer votre tension artérielle de manière simple et rapide, enregistrer les valeurs mesurées et afficher la courbe et la moyenne des valeurs mesurées.

Conservez ce mode d'emploi pour pouvoir vous y référer ultérieurement et faites en sorte qu'il soit accessible aux autres utilisateurs.

Remarques relatives à l'utilisation

• Afin d'obtenir des valeurs comparables, mesurez always your tension arterielle au même moment de la journée.
• Avant chaque mesure, reposez-vous pendant env. 5 minutes!
• Patientez 5 minutes entre deux mesures!
• Les valeurs mesurées par vos soins sont purement informatives. Elles ne sauraient remplacer une consultation m médicale individuelle à partir de ces valeurs (par exemple, auto-médication)!
• En cas de circulation sanguine limitée sur un bras du fait de maladies circulatoires chroniques ou aiguës (entre autres des vasoconstrictions), la précision de la mesure au poignet est limitée. Le cas échéant, optez juste pour un appareil de mesure de la tension artérielle à appliquer sur le bras. L'appareil ne doit être utilisé que sur des personnes représentant un tour de bras adapté. L'appareil de mesure de la tension artérielle ne fonctionne que sur piles. Notez que l'enregistrement des données n'est possible que si votre appareil de mesure de la tension artérielle est alimenté en énergie. Dès que les piles sont usées, la date et l'heure s'effacent de l'appareil de mesure de la tension artérielle. Les valeurs mesurées enregistrées sont cependant conservées.
• Afin de ménager les piles, si aucune touche n'est actionnée durant une minute, le système automatique de désactivation arrête l'appareil de mesure de la tension artérielle.

Remarques relatives à la conservation et à l'entretien

L'appareil de mesure de la tension artérielle est constitué de pièces électroniques, de grande précision. L'appareil doit être conservé dans un environnement approprié afin de garantir la précision des valeurs et d'optimiser la durée de vie du produit:

• Protégez l'appareil des chocs et conservez-le à l'abri de l'humidité, de la poussière, des variations thermiques et d'une exposition directe au soleil.
• Ne laissez pas tomber l'appareil.
• N'utilisez pas l'appareil à proximité de forts champs électromagnétiques. Éloignez-le des radios ou des téléphones mobiles.
• Utilisez uniquement les brassards de rechange fournis ou d'origine. Dans le cas contraire, vous obtiendrez des valeurs mesurées erronées. N'appuyez pas sur les touches tant que vous n'avez pas mis le brassard.
• Au cas où vous ne vous servez pas de l'appareil pendant une longue période, nous vous recommandons de retirer les piles.

Remarques relatives aux piles

L'ingestion de piles peut se révéler mortelle. Laissez par conséquent les piles et les produits hors de portée des jeunes enfants. Au cas où une pile a été avalée, faites immédiatement appel à un médecin. - Les piles ne doivent être ni rechargées ni réactivées par d'autres méthodes ni démontées ni jetées dans le feu ni court-circuitées.

• Lorsqu'elles sont usagées ou si l'appareil ne doit pas être utilisé avant longtemps, retirez les piles de l'appareil. Vous éviterez ainsi les dommages liés aux fuites. Remplacez toujours toutes les piles en même temps.
• N'utilisez pas des types ou des marques de piles différentes et n'utilisez pas des piles d'une capacité différente. Utilisez de préférence des piles alcalines.

Remarques relatives à la réparation et à la mise au rebut

• Les piles ne sont pas des ordures ménagères. Veuillez jeter les piles usagées dans les conteneurs prévus à cet effet. N'ouvre pas l'appareil. Le non-respect de cette consigne annulera la garantie.
• Vous ne devez en aucune cas réparer ou ajuster l'appareil vous-même. Le cas contraire, notamment fonctionnemental, érodriquable n'est garantie.
• Les réparations doivent être effectuées uniquement par le service après-vente ou des revendeurs agrées. Cependant avant de faire une réclamation, contrôlez d'abord les piles et changez-les, le cas échéant.
• Pour éliminer l'appareil, conformez-vous à la directive sur les appareils électriques et électroniques 2002/96/CE - DEEEE (Déchets des équipements électriques et électroniques). Pour toute question, adressez-vous aux collectivités locales responsables de l'élimination de ces déchets.

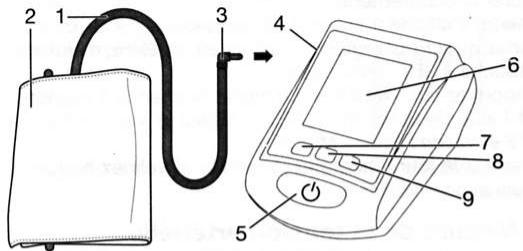

3. Description de l'appareil

1. Flexible du brassard
2. Brassard
3. Fiche du brassard
4. Prise pour fiche du brassard (côte gauche)
5. Touche de marche/arrêt ①
6. Affichage
7. Touche MODE
8. Touche SET
9. Touche mémoire [M]

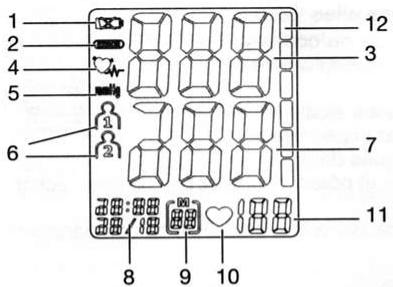

Affichages à l'écran:

1. Symbole changement de piles
2. Symbole erreur (ERROR)
3. Pression systolique
4. Symbole arrhythmie cardiaque
5. Unité mmHg
6. Symbole pour utilisateur 1,2
7. Pression diastolique
8. Heure et date
9. Numéro d'enregistrement
10. Symbole pouls
11. Pouls obtenu
12. Classe OMS

4. Préparation à la mesure mise en place des piles

• Otez le couvercle du des piles situé à l'arrière de l'appareil.
• Introduisez 4 piles alcalines AA 1,5 V. Respectez impérativement la polarité marquée dans leur logement (pôles + et pôles). N'utilis geables.
• Refermez soigneusement le couvercle du compartiment des piles.

Quand l'icone du témoin de changement de piles reste allumé, il n'est plus possible d'effectuer une mesure; toutes les piles doivent être remplacées. Dès que les piles sont sorties de l'appareil, l'heure doit être réglée à nouveau. Les résultats de mesure mis en mémoire seront perdus.

Ne mettez pas les piles usées à la poubelle. La loi vous oblige d'éliminer les piles. Ramenez-les à votre revendeur ou au lieu de collecte situé près de chez vous.

Remarque: Vous trouverez les symboles suivants sur les piles contenant des substances toxiques: Pb = pile contenant du plomb, Cd = pile contenant du cadmium, Hg = pile contenant du mercure.

Réglage de la date et de l'heure

Vous devriez impérativement régler la date et l'heure. Ce n'est qu'ainsi que vous pourrez enregistrer vos valeurs.

mesurées correctement, avec la date et l'heure, et vous y référer ultérieurement.

L'heure s'affiche au format 24 heures.

Remarque: Pour régler les valeurs en accéléré, maintenez la touche « SET » enfoncée.

• Appuyez sur « MODE ». Le mois commence à clignoter. À l'aide de la touche « SET », réglez le mois entre 1 et 12 et validez avec « MODE ».
• Réglez le jour, l'heure et la minute et validez à chaque fois avec « MODE ».

Mise en place du brassard

Posez le brassard autour du bras gauche nu. L'irrigation sanguine du bras ne doit pas être entravée par des vêtements trop serrés ou toute autre chose.

Placez le brassard de telle sorte que son bord inférieur se situe 2 à 3 cm au-dessus du coude et au-dessus de l'artère. Le cordon doit être orienté en direction du milieu de la paume de la main.

Enroulez bien l'extrémité libre du brassard autour du bras, sans trop serrer et fixez à l'aide de la bande adhésive. Le brassard devrait être suffisamment serré de sorte

que deux doigts peuvent passer sous le brassard.

Branchez le cordon dans la prise prévue à cet effet.

Attention: L'appareil ne doit être utilisé qu'avec le brassard d'origine. Avec manchette pour tours de bras de 23 à 33 cm.

Adoption d'une posture correcte

• Avant chaque mesure, reposez-vous pendant env. 5 minutes! Cela peut sinon engendrer des écarts.
• Vous pouvez effectuer la mesure en position assise ou couchée. Quelle que soit la position, veillez à ce que le brassard se trouve à la hauteur du cœur. Pour ne pas fausser le résultat, il est important de rester tranquille durant la mesure et de ne pas parler.
• Pour ne pas fausser le résultat de la mesure, il est important de rester calme pendant la mesure et de ne pas parler.

Choix de la mémoire

Les résultats des mesures de 2 personnes différentes peuvent être enregistrés séparément ou les mesures du matin et du soir peuvent être enregistrées séparément dans deux mémoires de 60 places.

Avec le bouton « SET », sélectionnez la mémoire utilisateur 1 ou 2.

Mesure de la tension artérielle

• Mettez le brassard, comme décrit plus haut et installez-vous dans la position dans laquelle vous pouvez mesurer la pression.
• Appuyez sur le bouton "puis commencez le processus de mesure. Après vérification de l'affichage de façon à ce que tous les chiffres soient allumés, le moniteur se gonfle automatiquement. Au cours du gonflage, l'appareil détermine déjà des valeurs permettant d'évaluer la pression de gonflage nécessaire. Si cette pression d'air ne suffit pas, l'appareil ajoute automatiquement 40mmHg (Real Fuzzy Logic).
• Ensuite le brassard se dégonfle lentement et le pouls est saisi.
• La mesure terminée, l'air restant encore dans le brassard s'échappe très rapidement. Le pouls, la pression systolique et diastolique sont affichés. Pour interrompre la mesure à tout moment, appuyez sur le bouton 0
• Le symbole „ERROR“ s'affiche lorsque la mesure n'a pas pu être effectuée correctement. Consultez le chapitre Message d'erreur/suppression des erreurs dans le présent mode d'emploi et recommencez la mesure.

L'appareil se met automatiquement hors circuit au bout d'une minute.

Attendez au moins 5 minutes avant de faire une nouvelle mesure.

Arythmies cardiaques:

Pendant la mesure, cet appareil peut identifier une arythmie cardiaque éventuelle. Le cas échéant, après la mesure, le symbole s'affiche.

Ce symbole peut indiquer une arythmie. L'arythmie est une pathologie lors de laquelle, du fait de défauts dans le système bioélectrique commandant les battements du cœur, le rythme cardiaque est anormal. Les symptômes (battements du cœur anarchiques ou précoces, pouls lent ou trop rapide) peuvent entre autres être dus à des maladies cardiaques, à

l'âge, à une prédisposition corporelle, à une mauvaise hygiène de vie, au stress ou au manque de sommeil. L'arythmie ne peut être décelée que par une consultation médicale.

Si le symbole s'affiche à l'écran après la mesure, recommencez la mesure. Veillez à vous reposer pendant 5 minutes et à ne pas parler ni bouger pendant la mesure. Si le symbole apparait souvent, veuillez consulter un médecin. Tout auto-diagnostic ou toute auto-médication découlant des résultats mesurés pourra se révéler dangereux. Respectez impérativement les indications de tout médecin.

Classe OMS:

Conformément aux directives/définitions de l'Organisation mondiale de la santé (OMS) et selon les toutes dernières connaissances, les résultats mesurés peuvent être classés et évalués selon le tableau ci-après.

Plage des valeurs de tension arterielle	Systole (in mmHg)	Diastole (in mmHg)	Mesure
Niveau 3: forte hypertensionie	>=180	>=110	Consultez un médecin
Niveau 2: hypertensionie moyenne	160–179	100–109	Consultez un médecin
Niveau 1: légère hypertensionie	140–159	90–99	Surveillance Médicale régulière
Elevée à normale	130–139	85–89	Surveillance Médicale régulière
Normale	120–129	80–84	Contrôle individuel
Optimale	<120	<80	Contrôle individuel

Source: WHO, 1999.

Si la valeur de systole et de diastole figure dans deux plages OMS différentes (par exemple systole dans la plage Elevée à normale et diastole dans la plage Normale), la

répartition graphique de l'OMS sur l'appareil vous montre toujours la plage la plus élevée, c'est-à-dire pour l'exemple décrit « Elevée à normale ».

6. Enregistrement, appel et suppression des valeurs mesurées

• Les résultats de chaque mesure réussie sont enregistrés avec la date et l'heure. En présence de plus de 60 données mesurées, les données les plus anciennes sont supprimées.
• Pour rappeler les résultats mesurés, appuyez sur la touche mémoire « M ». Avec le bouton « SET », sélectionnez la mémoire utilisateur souhaitée et appuyez sur la touche mémoire « M ». Dans un premier temps, la valeur moyenne de toutes les valeurs mesurées enregistrées de cette mémoire utilisateur s'affiche (affiche « A »). Appuyez de nouveau sur la touche mémoire « M » pour afficher les dernières valeurs mesurées avec la date, l'heure et la répartition OMS graphique. Même en présence de valeurs enregistrées individuelles, les limites d'avertissement et les différentes valeurs enregistrées s'affichent en alternance sans qu'il soit nécessaire d'appuyer sur une touche.
• Pour effacer la mémoire, appuyez sur la touche mémoire « M » puis, après avoir sélectionné l'utilisateur, maintenez les boutons « MODE » et « SET » enfoncés simultanément pendant 5 secondes.

7. Nettoyage et rangement de l'appareil

• Nettoyer le tensiomètre électronique de poignet uniquement à l'aide d'un chiffon préalablement humidifié. N'utiliser ni produits nettoyants, ni solvants.
• Ne tenir en aucun cas l'appareil sous l'eau, car du liquide rentrerait dans l'appareil et l'endommagerait.
• Quand vous conservez l'appareil, ne posez pas d'objets lourds sur celui-ci. Sortez les piles. Le tuyau flexible du brassard ne doit pas etre plie sous un angle fermé.

8. Message d'erreur/suppression des erreurs

En présence d'erreurs, le message d'erreur "ERROR" s'affiche à l'écran.

Des messages d'erreur peuvent apparaitre quand

1. la pression de gonflage est supérieure à 300 mmHg,
2. la tension artérielle mesurée est exceptionnellement élevée ou BASSE,
3. vous bougez ou vous parliez pendant la mesure (le symbole d'arythmie s'affiche à l'écran à côté de _ERROR")
4. le flexible du brassard n'est pas raccordé correctement,
5. le gonflage dure plus de 16 secondes.

Dans tous ces cas, recommencez la mesure. Veillez à ce que le flexible du brassard soit bien raccordé et veillez à ne pas bouger ni parler. Si nécessaire, remettez les piles en place ou remplacez les piles.

9. Fiche technique

N° de modulo

Méthode de mesure

SBM 14

Mesure de la pression artérielle oscillométrique, invasive au bras

Plage de mesure

Pression 0-300 mmHg, systolique: 40-280 mmHg, diastolique: 40-280 mmHg, Pouls: 40-199 pulsations/minute

Precision de l'affichage	Tension systolique ± 3 mmHg / Tension diastolique de la tension ± 3 mmHg / Poulis ± 5 % du résultat affché
Incertitude de mesure	Ecart type maximal autorisé conformé à l'examen clinique selon : tension systolique 8 mmHg / tension diastolique 8 mmHg
Mémoire	2 x 60 positions de mémoire
Dimensions	L150 x 110 x H80 mm
Poids	Environ 290 g
Taille du brassard	Avec manchette pour tours de bras de 23 à 33 cm
Température de fonctionnement autorisée	+10°C à +40°C à une humidité relative de ≤ 85%
Température de stockage autorisée	-20°C à +70°C à une humidité relative de ≤ 85%
Alimentation électrique	4 piles 1,5 V AA (alcalines LR6)
Durée de service des piles	Pour 300 mesures environ, selon la tension arérielle, à savoir la pression de gonflage
Accessoires	Avec étui de protection, mode d'emploi, 4 piles de type „ AA “ LR6
Classification	Pièce d'utilisation de type BF
Explication des symboles	Attention ! Lire le mode d'emploi ! Pièce d'utilisation de type BF

Pour des raisons de mise à jour, nous nous réservons le droit de procéder sans préavis à toute modification de la fiche technique.

• Cet appareil est en conformité avec la norme européenne EN60601-1-2 et répond aux exigences de sécurité spéciales relatives à la compatibilité électromagnétique. Veuillez noter que les dispositifs de communication HF portables et mobiles sont susceptibles d'influencer sur cet appareil. Pour des détails plus précis, veuillez contacter le service après-vente à l'adresse ci-dessous. L'appareil correspond à la directive européenne sur les produits médicaux 93/42/EC, à la loi sur les produits Médicaux et aux normes européennes EN1060-1 (appareils de mesure non invasive de la tension artérielle partie 1: exigences générales) et EN1060-3 (appareils de mesure non invasive de la tension artérielle partie 3: exigences complémentaires pour systèmes électromécaniques de mesure de la tension artérielle).
• Si l'appareil est utilisé à des fins professionnelles ou commerciales, conformément à « l'ordonnance sur les produits médicaux », des contrôles techniques réguliers doivent être effectués. Y compris en cas d'utilisation privée, nous vous recommandons de demander au fabricant de procéder à un contrôle technique tous les 2 ans.
