MODE D'EMPLOI MICRO-CONNECT CIAT

Manuel d’utilisation simplié

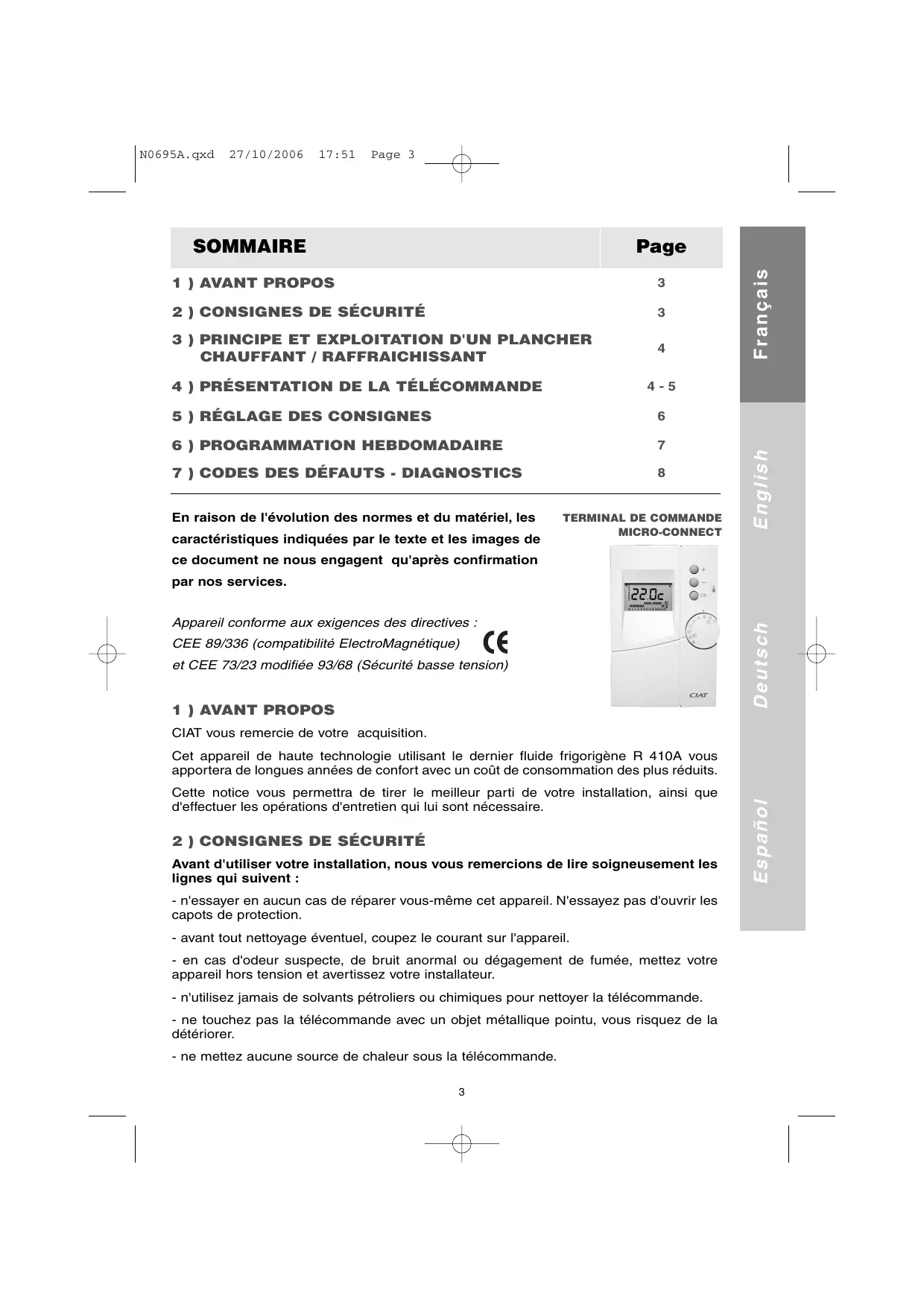

5 ) RÉGLAGE DES CONSIGNES

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de Français 27/10/2006 ce document ne nous engagent qu'après confirmation Appareil conforme aux exigences des directives : CEE 89/336 (compatibilité ElectroMagnétique) et CEE 73/23 modifiée 93/68 (Sécurité basse tension) 1 ) AVANT PROPOS D e u t s ch par nos services. CIAT vous remercie de votre acquisition. Cette notice vous permettra de tirer le meilleur parti de votre installation, ainsi que d'effectuer les opérations d'entretien qui lui sont nécessaire.

2 ) CONSIGNES DE SÉCURITÉ

Avant d'utiliser votre installation, nous vous remercions de lire soigneusement les lignes qui suivent : - n'essayer en aucun cas de réparer vous-même cet appareil. N'essayez pas d'ouvrir les capots de protection. - avant tout nettoyage éventuel, coupez le courant sur l'appareil. - en cas d'odeur suspecte, de bruit anormal ou dégagement de fumée, mettez votre appareil hors tension et avertissez votre installateur. - n'utilisez jamais de solvants pétroliers ou chimiques pour nettoyer la télécommande. - ne touchez pas la télécommande avec un objet métallique pointu, vous risquez de la détériorer. - ne mettez aucune source de chaleur sous la télécommande.

Español Cet appareil de haute technologie utilisant le dernier fluide frigorigène R 410A vous apportera de longues années de confort avec un coût de consommation des plus réduits. N0695A.qxd 27/10/2006 17:51 Page 4 Français

3 ) PRINCIPE ET EXPLOITATION D'UN PLANCHER CHAUFFANT

RAFRAÎCHISSANT Pour l'utilisation d'un plancher chauffant, quelques idées clefs sont nécessaires : Un plancher chauffant est un excellent moyen de chauffage car il utilise le rayonnement à basse température pour chauffer harmonieusement l'ambiance sans aucun mouvement parasite d'air. Un plancher chauffant pour être efficace, n'a pas besoin et ne doit jamais être très chaud. Tout au plus il sera sensiblement tiède par temps froid. English Compte tenu de l'effet rayonnement, le confort thermique est en général obtenu avec des températures d'air plus basses qu'avec les moyens traditionnels de chauffage (convection) . Un autre avantage du plancher chauffant est sa grande stabilité de régulation, évitant les écarts brusques de température. Néanmoins cette stabilité implique que le temps de réaction est de l'ordre de quelques heures. Ceci veut dire qu'avec un plancher chauffant, la mise en chauffe est toujours progressive et que les variations de température doivent être le plus réduites possibles. Compte tenu de ce qui précède, CIAT a opté pour une régulation basée sur une réponse en fonction de la température extérieure. La température du plancher est donc fonction de la température extérieure. Español 4 ) PRÉSENTATION DE LA TÉLÉCOMMANDE 4-1) La télécommande

1 - Jour en cours.

2 - Affichage de la consigne

(la température souhaitée) ❒ 3 - Profil du programme journalier ❒ 4 - Indicateur état de fonctionnement compresseur ❒ 5 - Indicateur état de fonctionnement appoint électrique (option) ❒ 6 - Indicateur état fonctionnement chaudière (option) ❒ 7 - Indicateur état de fonctionnement chauffage piscine (option) ❒ 8 - Indicateur mode paramétrage (réservé à l'installateur) ❒ 9 - Indicateur mode test (réservé à l'installateur) ❒ 10 - Touches de modification ❒ 11 - Affichage de la température ambiante en appuyant simultanément sur - et OK ❒ 12 - Changement de mode (confort, économique ou programmé), validation des choix ou annulation des défauts ❒ 13 - Repère du sélecteur de fonction ❒ 14 - Sélecteur de fonction

D e u t s ch Les spécialistes parlent d'une régulation par loi d'eau.

N0695A.qxd 27/10/2006 17:51 Page 5 4-2 ) Fonctions principales Français

4.2.1 Mise à l'heure

Positionnez le bouton de réglage sur Le réglage du jour et de l'heure s'effectue par + et -

Chaque passage à 24h00 vous permet de changer de jour. Appui bref : Avance au pas de 1 minute. Appui maintenu : Avance rapide L'appui sur la touche OK provoque le passage au jour suivant English Nota : Dans le mode réglage de l'heure, le groupe est à l'arrêt.

4.2.2 Mode de fonctionnement

Le commutateur dispose de 8 positions décrites ci dessous. Arrêt de l'appareil. Mode réglage de l'heure. Mode de fonctionnement FROID.

Mode de fonctionnement CHAUD.

Mode de programmation hebdomadaire fonctionnement FROID.

Mode de programmation hebdomadaire fonctionnement CHAUD Mode de fonctionnement chauffage PISCINE (option) Attention, notez que seuls les appareils réversibles peuvent fonctionner dans les modes chaud, hors gel et piscine.

4.2.3 Paramétrage

Le terminal de commande est réglé en usine pour une installation standard. Vous devez configurer le terminal en fonction des spécificités de votre installation. Cette opération est à effectuer une fois pour toute lors de la mise en route par un personnel qualifié.

Mode de fonctionnement HORS GEL. D e u t s ch

N0695A.qxd 27/10/2006 17:51 Page 6 Français

5 ) RÉGLAGE DES CONSIGNES

Dans les modes de fonctionnement chaud ( ) ou froid ( en Economie (Fig. 2), puis en température Programmée hebdomadaire (Fig. 3), puis en Confort etc.. Fig. 1 Fig. 2 English

La consigne de température active peut être modifiée en appuyant sur les touches + et - . Les consignes sont modifiables dans les plages définies dans le tableau ci dessous : Fonctionnement en mode froid Fonctionnement en mode chaud (option) 18 à 30°C 15 à 30°C Fonctionnement en mode hors gel Fonctionnement en mode piscine Plancher chauffant ou radiateurs ventilo-convecteurs 8 à 15°C sans objet ), des appuis répétés sur la touche OK permettent de basculer la consigne de température en Confort (Fig. 1), puis Plancher chauffant ou radiateurs ventilo-convecteurs Type d'installation

N0695A.qxd 27/10/2006 17:51 Page 7 Pour chacun des 2 modes de fonctionnement ( ) ou froid ( ), vous disposez d'un programme hebdomadaire qui permet à l'appareil de fonctionner heure par heure selon la consigne confort ou la consigne économique.

6.1 Modifiez votre programmation hebdomadaire

Français Ces programmes sont modifiables. Pour modifier la programmation du mode froid, placez la molette sur la position L'affichage se présente alors sous cette forme. English Pour modifier la programmation du mode chaud, placez la molette sur la position Pour chacun des jours de la semaine (index verticaux), il est possible de définir heure par ) ou en consigne économique ( ) (index horizontaux). 1 ) Appuyez sur la touche + pour définir une heure de confort ou sur la touche - pour obtenir une heure d'économie (passage au créneau suivant). D e u t s ch heure si l'appareil fonctionnera en consigne confort ( Répétez cette opération pour chaque créneau horaire. 2 ) Appuyez sur la touche OK pour valider et passer au jour suivant. 1 ) Après la programmation du mode de fonctionnement, positionner le commutateur sur la position désirée (chaud ou froid

2 ) Appuyez sur la touche OK pour activer ou désactiver la programmation hebdomadaire (cf. paragraphe 5)

Avertissement :

Dans le cas d'une utilisation en plancher chauffant, le mode réduit n'est pas conseillé.

6.2 Activez , désactivez votre programmation hebdomadaire

N0695A.qxd 27/10/2006 17:51 Page 8 D e u t s ch English Français

7 ) CODE DES DÉFAUTS - DIAGNOSTIC

7.1 Affichage

Lorsque la régulation électronique détecte un défaut de fonctionnement, l'écran affiche un message du type dX.Y.

7.2 Codes défaut

Chaque code d'erreur correspond à un défaut bien précis survenu sur l'appareil.

d1 et d2 indiquent un défaut sur le circuit frigorifique.

d3 indique un défaut sur la circulation d'eau.

d4 indique un défaut lié aux sondes de température.

d5 indique que les limites de fonctionnement de l'appareil sont dépassées.

d6, d7 et d8 indiquent un risque de gel de l'échangeur intérieur.

d9 indique un défaut sur le fonctionnement du terminal.

7.3 Réarmement

On distingue deux niveaux de défauts. Español

1) - Défaut temporaire : le numéro de défaut apparaît clignotant sur l'écran.

L'acquittement se fait automatiquement, dès retour à des conditions normales de fonctionnement.

2) - Défaut permanent : le numéro de défaut apparaît fixe sur l'écran.

L'acquittement se fait manuellement. Après avoir résolu le problème sur l'installation, placez la molette sur la position arrêt et appuyez pendant 3 secondes sur la touche OK.

17:44 Page 9 CONTENTS Page 1 ) FOREWORD

Siège social & Usines Avenue Jean Falconnier B.P. 14 - 01350 Culoz - France Tél. : 04 79 42 42 42 Fax : 04 79 42 42 10 Internet : www.ciat.com Compagnie Industrielle d’Applications Thermiques S.A. au capital de 26.000.000 d’euros R.C.S. Belley B 545.620.114 Page 28 CIAT Service Tél. : 33 4 79 42 42 90 - Fax : 33 4 79 42 42 13 Document non contractuel. Dans le soucis constant, d’améliorer son matériel, CIAT se réserve le droit de procéder sans préavis à toutes modifications techniques. Non contractual document. With the thought of material improvement always in mind, CIAT reserves the right,without notice, to proceed with any technical modification.
