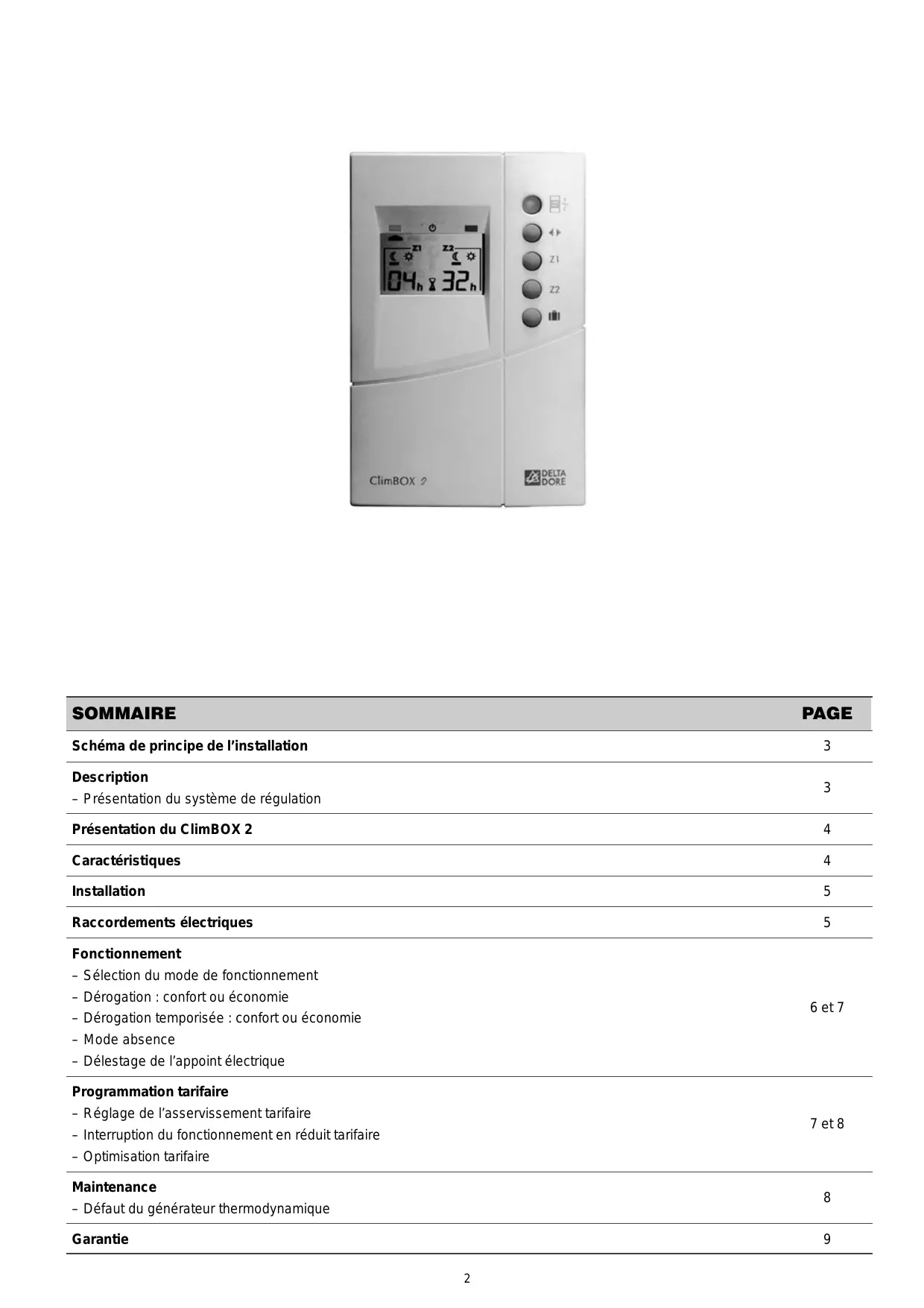

– une commande centralisée (ClimBOX 2) – Un système de pilotage du générateur thermodynamique. – Un thermostat d’ambiance dans chaque pièce (cf schéma ci-joint). La commande centralisée émet différentes informations vers le générateur thermodynamique et vers les thermostats d’ambiance (TA) répartis sur 2 zones. Elle reçoit des informations en provenance du compteur bleu électronique, (tarif en cours, contrat souscrit, dépassement de puissance...) par l’intermédiaire de la téléinformation. (conformité aux spécifications du compteur bleu électronique) . Elle reçoit également des ordres de l’utilisateur, tels que : Marche, Arrêt , Chaud / Froid, Dérogation, Mise en hors-gel... La commande centralisée doit interpréter et gérer les priorités entre ces différentes informations puis les transmettre aux autres éléments du système par l’intermédiaire du fil pilote multi-ordres. Ce système présente les avantages suivants : – Gestion précise de l’installation. – Economie grâce à l’asservissement tarifaire. – Choix multiples du mode de régulation. 3
Visualisation du dialogue avec le compteur électronique Affichage digital Boîtier d’ambiance : L : 128 - l : 85 - e : 31 mm Coloris blanc 81575 Fixation murale par vis EN 50082-2 – Téléinformation HR -23/94/082/A – Appareil conforme aux exigences des directives : – CEE 89/336 (Compatibilité Electromagnétique) et CEE 73/23 modifiée CEE 93/68 (Sécurité basse tension). 4 Pour fixer l’appareil sur le mur, il est nécessaire de le séparer de son socle. Desserrez la vis de verrouillage comme indiqué (fig. 1).
Il est nécessaire que les appareils raccordés ou environnants ne créent pas de perturbations électromagnétiques (directives CEE 89/336). Le raccordement au réseau devra être conforme aux règles d’installation en vigueur (Norme UTE C15-100).
Raccorder le programmateur sur le bornier, aux bornes 1 et 2, selon le schéma suivant :
Chaud arrêt froid arrêt
Mode froid (bleu) : le générateur thermodynamique est en mode froid (été).
Le ClimBOX 2 gère 2 zones. Pour chacune des deux zones, il est possible de choisir le mode de fonctionnement : confort ou économie. Affichage ECO sur les thermostats d’ambiance.
Le segment se déplace pour afficher le mode sélectionné sur la zone.
Z1 est en mode confort Z2 est en mode économie
Appuyer sur la touche Z1 (appui prolongé > 3 secondes) jusqu’à l’apparition du mode sablier et du chiffre 01h. Par appuis successifs sur Z1 ou par maintien de la touche enfoncée, affichez 06 h.
Le décompte se visualise à l’écran toutes les heures. A la fin du décompte, l’appareil revient en mode économie. Vous pouvez également effectuer la même démarche pour la zone Z2, la procédure reste identique par rapport à la démarche décrite ci-dessus. L’affichage du décompte est indépendant pour chacune des deux zones. Pour annuler le mode sablier : Un appui bref sur les touches Z1 ou Z2 supprime le mode sablier
Le mode absence a pour fonction : En mode chaud : de mettre l’installation en hors-gel, (température ambiante 10°C sur les thermostat TA, valeur non modifiable) En mode froid : de mettre l’installation à l’arrêt. Il est possible de programmer l’installation en fonction de la durée de l’absence. 6
Appuyer de nouveau brièvement sur la touche
La durée choisie est validée après 3 secondes environ sans appui sur une autre touche.
Il permet de réduire la puissance souscrite de l’abonnement EDF, et évite de faire disjoncter d’autres appareils électriques. Il intervient dès que la puissance totale appelée tente de dépasser la valeur souscrite. Cela se traduit par la mise en arrêt durant 7 minutes des sorties de chauffage électrique : – sur la zone Z2 tout d’abord, – puis Z1, – puis mise à l’arrêt progressif des 3 résistances électriques du générateur thermodynamique. Les thermostats d’ambiance ne sont pas délestables, seuls d’éventuels convecteurs mis sur l’installation le sont. Les sorties sont mises à nouveau en fonctionnement dans l’ordre inverse du délestage.
Le ClimBOX 2 s’adapte au tarif souscrit et réalise des abaissements tarifaires en fonction de la tarification en cours. La programmation tarifaire option ”Tempo” par exemple s’effectue à l’aide des programmes disponibles du compteur électronique Le tableau ci-dessous indique les périodes ou l’abaissement tarifaire est acif. ,*$, (("-
L’utilisateur choisit un programme sur son compteur électronique EDF. A partir de ce programme présélectionné, le compteur informera le ClimBOX 2 des différentes périodes ou l’asservissement tarifaire sera actif (uniquement en période de chauffage). Pour entrer le type d’asservissement souhaité, il faut procéder de la façon suivante :
Appuyer (appui prolongé > 3 s) sur Z1 jusqu’à ce que le niveau d’abaissement de la zone 1 apparaisse : La démarche est identique pour la zone Z2 .
Pendant les périodes d’asservissement tarifaire, les thermostats d’ambiance réguleront à 18 °C. 7
Toutes les touches sont acceptées avec leur fonction correspondante. Exemple : lors d’un réduit tarifaire, l’utilisateur souhaite rester en mode confort sur la zone Z1, l’afficheur se présente sous la forme ci-contre.
– Si un réduit tarifaire interrompt le fonctionnement, le mode en cours passe en ”réduit tarifaire programmé” (voir le chapitre dérogation temporisée lors d’un réduit tarifaire). Le réduit tarifaire se matérialise par l’apparition du logo
– Si le réduit tarifaire intervient pendant une dérogation temporisée Le réduit tarifaire programmé n’est actif que lorsque la dérogation temporisée arrive à son terme : Exemple : Dérogation en économie pour 2 heures sur la zone 1. Un réduit tarifaire intervient pendant ces 2 heures, sans modifier le fonctionnement en cours sur cette zone 1. Après le décompte de 2 heures, le réduit tarifaire est actif sur la zone 1.
L’optimisation tarifaire permet de faire des remontées en température à moindre coût (et non plus à moindre énergie) en favorisant celles-ci pendant les périodes où la tarification est la plus avantageuse.
2 possibilités s’offrent à l’utilisateur :
Dans ce cas, le chauffage est assuré par les résistances électriques uniquement et pendant une période maximun de 48 h. Après cette durée ou pendant cette durée, l’utilisateur peut à sa demande, relancer le chauffage pour une nouvelle durée de 48 h. 8
Si au bout d’une minute la clé ne clignote pas, les résistances ne peuvent être activées. Dans ce cas, contacter un installateur agréé, ou une société de maintenance.
Par un appui bref sur la touche , l’ordre de mise en fonctionnement des résistances électriques est annulé. Cette fonction est validée lorsque la clé à molette revient en affichage fixe.
Garantie 2 ans de cet appareil à partir de la date de livraison. Cette garantie s’applique dans les conditions des articles 1641 et suivants du code civil ( France uniquement ). Pour en bénéficier, il est nécessaire de joindre à l’envoi de l’appareil défectueux la preuve d’achat sur laquelle doit figurer la date d’acquisition. Elle couvre le remplacement des pièces défectueuses, la main d’oeuvre et le port retour chez le client.
– Les matériels dont le numéro de série a été détérioré, modifié ou effacé. – Les matériels dont le raccordement ou l’utilisation n’ont pas été exécutés conformément aux indications figurant sur l’appareil ou la notice d’installation. – Les matériels modifiés sans accord préalable du constructeur. – Les matériels dont la détérioration serait consécutive à des chocs.
En période d’asservissement tarifaire, les thermostats d’ambiance (TA) réguleront à 18 °C sur la zone 1.
Au bout de 7 heures, le programmateur reprend le mode Confort sur la zone 1.
Abaissement de la température de consigne de 3 °C en fonctionnement chaud. Elévation de la température de consigne de 3 °C en fonctionnement froid.
La température de consigne est un paramètre réglable sur les thermostats d’ambiance :
Indiquez 20 °C sur les thermostats d’ambiance (TA) se trouvant dans cette pièce.
Le programmateur organe principal de régulation de l’ensemble de l’installation gère indépendamment 2 zones distinctes : Z1 ( Zone 1 ) peut être définie comme une zone de jour (cuisine, salon, bureaux... ) Z2 ( Zone 2 ) peut être définie comme une zone de nuit (chambres ) 11
