IF-F61VPTI - Radio portative ICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur-récepteur VHF portable
Caractéristiques techniques principales	VHF 136-174 MHz, 5W de puissance, modulation FM
Alimentation électrique	Batterie lithium-ion rechargeable, 7.4V
Dimensions approximatives	130 x 54 x 30 mm
Poids	Environ 300 g avec batterie
Compatibilités	Compatible avec les accessoires ICOM et autres équipements VHF
Type de batterie	Batterie lithium-ion (BP-265)
Tension	7.4V
Puissance	5W (maximum)
Fonctions principales	Communication vocale, scan des canaux, fonction d'urgence
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'eau et les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès des revendeurs ICOM
Sécurité	Utiliser uniquement les accessoires recommandés, éviter les environnements extrêmes
Informations générales utiles	Vérifier la réglementation locale sur l'utilisation des appareils VHF avant l'achat

FOIRE AUX QUESTIONS - IF-F61VPTI ICOM

Quels sont les indicateurs de batterie faibles sur l'ICOM IF-F61VPTI ?

Lorsque l'indicateur de batterie sur l'écran devient rouge ou clignote, cela signifie que la batterie est faible et doit être rechargée.

Comment réinitialiser l'ICOM IF-F61VPTI ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez enfoncé le bouton d'alimentation tout en appuyant sur le bouton de réglage du volume jusqu'à ce que l'appareil redémarre.

Comment mettre à jour le firmware de l'ICOM IF-F61VPTI ?

Téléchargez le dernier firmware depuis le site officiel d'ICOM, puis connectez l'appareil à votre ordinateur via USB et suivez les instructions fournies dans le guide de mise à jour.

Pourquoi je n'arrive pas à me connecter à un réseau ?

Vérifiez que l'antenne est correctement fixée et que vous êtes dans une zone de couverture. Assurez-vous également que les paramètres du réseau sont correctement configurés.

Comment ajuster le volume sur l'ICOM IF-F61VPTI ?

Utilisez le bouton de réglage du volume situé sur le côté de l'appareil pour augmenter ou diminuer le volume selon vos préférences.

Que faire si l'écran reste noir ?

Essayez de recharger l'appareil. Si l'écran reste noir après la recharge, il peut être nécessaire d'effectuer une réinitialisation ou de contacter le support technique.

Comment changer les canaux sur l'ICOM IF-F61VPTI ?

Utilisez le sélecteur de canal situé sur le dessus de l'appareil pour naviguer entre les canaux disponibles.

L'ICOM IF-F61VPTI est-il étanche ?

Oui, l'ICOM IF-F61VPTI est conçu pour être résistant à l'eau et à la poussière, répondant à la norme IP67.

Comment savoir si l'appareil est connecté à un réseau ?

L'écran affichera une icône de connexion lorsqu'il est connecté à un réseau. Vérifiez également les paramètres de connexion dans le menu.

Que faire si je n'entends pas les autres utilisateurs ?

Assurez-vous que le volume est suffisamment élevé et que votre appareil est correctement connecté au réseau. Vérifiez également les paramètres de votre microphone.

MODE D'EMPLOI IF-F61VPTI ICOM

Autres fonctionnalités

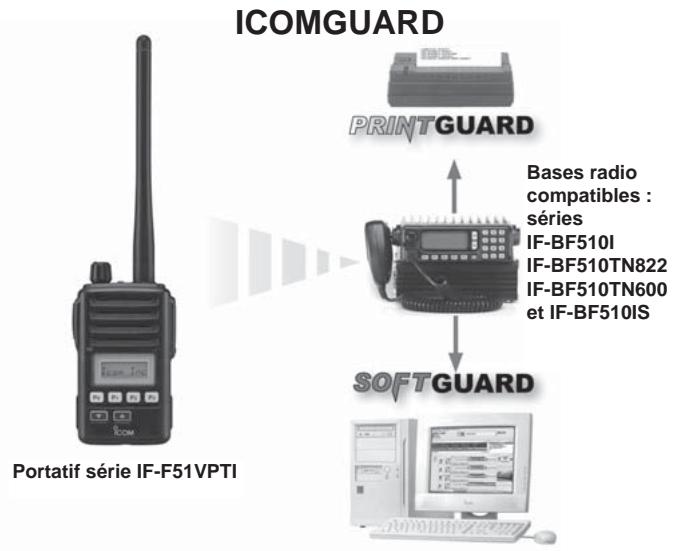

Équipements compatibles

Les portatifs PTI peuvent être inclus dans une flotte ICOM existante ou être intégrés dans les systèmes de gestion PRINTGUARD ou SOFTGUARD.

Affichage de textes sur l'écran du portatif

L'écran LCD affiche jusqu'à 8 caractères, extensible jusqu'à 95 en mode défilant (scrolling).

Fonction antivol

Détection de mouvement grâce au module PTI.

Inscription à la mise en route

Lors de la mise sous tension du portatif.

Sécurité positive avec IF-BF510IS

-Par l'envoi d’un selectif à la base qui envoie un accusé de réception (ACK) -La base interrogue le portatif qui retourne alors un "ACK"

SPECIFICATIONS

GENERAL

• Fréquences couvertes

IF-F51VPTI

:136-174MHz

IF-F61VPTI

:400-470MHz

• Nombre de canaux : Max. 128 canaux / 8 banques
• Espacement des canaux : 12,5 / 20 / 25 kHz
• Pas du canal PLL : 2,5/3,125 kHz Impédance Antenne : 50 Ω (SMA Type)
• Alimentation : 7,2 V DC
• Consommation (approx.)

Émission 5W : 1,8 A

a 1W

:1,8A

:0,7A

Réception AF max. : 500 mA (Haut-parleur interne)

350 mA (Haut-parleur externe)

Veille

:85mA

• Températures d'utilisation: -25 °C à +55 °C
• Dimensions (L×H×P) : 56 × 97 × 36,4 mm (projections non incluses)
• Poids (approx.) : 282 g (Avec BP-227)

Emetteur

Puisance

IF-F51VPTI

:5W

IF-F61VPTI

:4W

• Système de modulation : Modulation de fréquence par variation de réactance

• Excursion maximale

: ±5 kHz (large)

±4 kHz (moyen)

±2,5 kHz (étroit)

• Erreur Fréquence : ±2,5 ppm
• Émissions non-essentielles: 0,25 W ( ≤ 1 GHz) [ 1,0\mu \mathrm{W} (>1\mathrm{GHz}) ]
• Limitation de modulation : 60–100 % au Max. déviation Distorsion harmonique : 3 % typ. (AF 1 kHz, 40 % deviation)
• Puissance du canal adjacent : 70 dB Min. (large, moyen) 60 dB Min. (étroit)
• Impédance micro. Ext. : 9-Pins multi connecteur/2,2 kΩ

Recepteur

Sensibilité

: -4 dBuV typ. (emf, à 20 dB SINAD)

Sensibilité du squelch

: -4 dBμV typ. (emf, au seuil)

• Sensibilité du canal adjacent: 75 dB typ. (large, moyen) 65 dB typ. (étroit)

Taux de réjection réception : 70 dB

• Intermodulation

:67dBtyp.

• Bruit et ronflement (Avec filtrage CCITT)

55 dB typ. (large)

53 dB typ. (moyen) 50 dB typ. (étroit)

• Puissance audio

: 0,7 W typ. (Haut-parleur interne) 0,5 W typ. (Haut-parleur externe) à 5 % de distortion sous 8 Ω

• Connecteur HP externe

: 9-pin multi connecteur / 8 Ω

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

ICOM FRANCE

Zac de la Plaine - 1, Rue Brindejonc des Moulinais BP 45804 - 31505 TOULOUSE CEDEX 5 Tel: [phone] - Fax: [phone] WEBICOM: http://www. icom-france. com E-mail: icom@icom-france. com

ISO 9001

ICOM

ICOM

RADIOCOMMUNICATION

IF-F51VPTI

Portatif VHF PTI

IF-F61VP TI

Portatif UHF PTI

128 canaux en banques

2 Tons, 5 Tons Compatible BIIS-1200

5 W RF 700 mW AF

Panche IP-67

Ecran LCD 8 caractères

Enregistrevoix

function via

VIBREUR

700 mW (typ.)

SORTIE AUDIO

ENREGISTREUR VOCAL 8 minutes

Icom France S. A. S.

Ne choisissez plus entre protégger et communiquer !

Photos non contractuelles

Modèle représenté avec antenne courte FA-S57US Carte PTI

IF-F51VPTI

Portatif VHF PTI

IF-F61VPTI

Portatif UHF PTI

Fonction PTI et perte de mouvement

Equipé en standard de la première génération de module PTI, développé dans les bureaux d'étude d'ICOM France (double accéléromètre).

L'alarme automatique se déclenche lorsque le portatif est incliné ou immobile.

Une pré-alarme sonore et / ou vibrante* avertit l'utilisateur du démarrage imminent du cycle d'urgence (temporisation paramétrable).

L'alarme manuelle est activée par simple pression sur le bouton rouge situé sur le dessus du portatif.

5 Modes de fonctionnement « sécurité » disponibles

• Mode perte de verticalité seulement (fonction classique homme mort).
• Mode perte de mouvement seulement.
• Mode perte de mouvement ou perte de verticalité.
• Mode perte de mouvement et perte de verticalité (sécurité maximale).
• Mode détection de mouvement (fonction antivol).

Angle d'inclinaison programmable au degré après

L'utilisation d'un accéléromètre 2 axes autorise un réglage très fin de l'angle d'inclinaison (en particulier entre et).

Sensibilité inégalée

Le module accéléromètre permet de détecter les moindres mouvements même lorsque l'utilisateur est statique (detection des vibrations du corps). Le seuil de détection de mouvement est réglable en continu.

*Seulement en perte de verticalité

Fonction vibreur

Lorsqu'un code 5 tons pré-programmé ou un appel d'un groupe spécifique d'utilisateurs (mode BIIS 1200) ou un message d'état (mode BIIS 1200) est reçu, la radio vibre (plusieurs modes disponibles).

Enregistreur vocal de 8 minutes

Quand un code 5 tons pré-programmé ou un appel d'un groupe spécifique d'utilisateurs (mode BLIS 1200) est reçu, l'enregistreur vocal commence à enregistrer automatiquement la communication. Vous ne manquerez plus un appel important, même si vous êtes temporairement indisponible.

Vous pouvez lancer manuellement l'enregistrement des communications. Il enregistre jusqu'à 8 minutes maximum (ou sous forme d'enregistrement de durées prédéfinies à 10 s., 30 s., 60 s. ou 120 s.).

Cette icône indique un nouveau message

Puissance audio de 700 mw

L'IC-F51VPTI délivre un son puissant grâce à sa sortie audio de 700 mW et à l'ampli BTL. Le compresseur offre des transmissions claires et fortes. L'amélioration des tonalités de basse améliore également l'audio.

Etanchéité ip-67

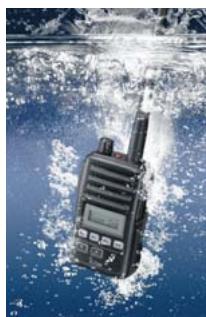

Un joint spécial autour du châssis assure l'étanchéité totale de l'appareil à l'eau et à la poussière suivant la norme IP-67 (immersion à 1m de profondeur pendant 30min). La fiabilité d'utilisation du IC-F51VPTI/F61V PTI dans des conditions extrêmes (pluie, neige, changement soudain de température) en fait la radio idéale pour toutes les situations.

Les signalisations CTCSS, DTCS, 2 tons, 5 Tons et BIIS 1200 sont disponibles en standard et vous permettent de créer vos propres groupes de conversation, ou bien d'être en veille lorsque d'autres groupes communiquent.

8 codes 5 Tons peuvent être décodés sur un canal mémorisé.

Lorsqu'un ton programme est reçu, les paramètres suivants peuvent y être associés pour une meilleure lisibilité :

• Icône "cloche
• Retour d'emploi Bip sonore Transmission automatique
• Fonction écoute discrète
• Enregistreur vocal - Fonction vibreur
• Fonction Allumage, extinction, veille à distance.

Compatible norme BIIS 1200 (signalisation numérique)

L'appel sélectif et la fonction ANI sont disponibles avec la signalisation BIIS 1200.

La norme BIIS1200 permet également de dispose des fonctionnalités suivantes en standard :

32 appels en mémoire 24 messages de statut - 7 identités de groupe et 1 identité individuelle - Messages courts 8 caractères

Balayage automatisé

Le balayage peut être paramétré à votre souhait de façon à démarrer automatiquement lorsque vous sélectionnez un canal. Le changement de canal pourra aussi induire le balayage d'une liste de canaux différentes ayant par exemple une autre personalisation (autre canal prédéfini pour transmettre (talkback) ou autre canal dédié à l'arrêt du balayage). Il est pratique de ne pas devoir modifier la programmation établie du scanning lorsque vous désirez changer de mode d'exploitation.

Optimisation de la fonction du scanning

Le nombre de liste de balayage (scanning) est passé de 10 à 17. Les modes de scanning limités à 3 disparaisent pour vous permettre de personnaliser chaque liste à votre gré (choix du canal de démarriage, du canal d'émission, du canal d'arrêt, du canal prioritaire, d'un 2ème canal prioritaire ou préférentiel en cas d'occupation du canal prioritaire, etc.). La fonction "nuisance delete" permet d'évincer momentanément un canal occupé ou perturbé du scanning en cours : ce canal sera réintégré dans la liste après l'arrêt du balayage. Possibilité d'activer le rétroéclairage automatiquement lorsque le balayage s'arrête.

Taille compacte (56x97x36,4 mm) et poids plume (280 g)

Ces modèles sont les plus performants de leur catégorie :

dimensions et poids réduits, étanchéité à l'immersion, conformité aux normes militaires MIL-STD.

Pack batterie li-ion pour une grande autonomie

La batterie Lithium-ion grande capacité BP-227 (1700 mAh) livrée avec le portatif procure une autonomie d'environ 10 heures (cycle Tx : Rx : veille = 5 : 5 : 90%).

Autres fonctionnalités

128 canaux mémoires avec 8 banques - Scrambleur à inversion de fréquence en standard - Fonction VOX avec accessoires optionnels - Microphone GPS en option - Mise en route protégée par mot de passe - 8 mémoires DTMF avec composition automatique - Scanning standard et prioritaire - 2 modes d'économiseur d'énergie et 2 niveaux de batterie faible Mode MDC1200 programmable

Conditions d'utilisation: -20°C à +60°C

• Tx / Rx / veille = 5 / 5 / 90 %

BC-152 Chargeur de bureau

+BC-147E Adaptateur secteur

Charge la batterie BP-227 en 9-10 h

CHARGEUR RAPIDE BC-145E BC-119N + AD-100

MULTI-CHARGEUR

BC-119N Chargeur de bureau rapide

+AD-100Adaptateur

• BC-145E Adaptateur secteur

Charge la batterie BP-227 en 2,5-3 h

BC-121N multi-chargeur + 6 AD-100 adaptateur secteur

+ BC-157 adaptateur secteur

Charge rapidement 6 batteries en 2,5-3 h

OPC-656 câble secteur à utiliser avec un BC-121N. (12-20 V DC)

CASQUES & VOX/PTT HS-94

HS-95

VS-1SC

HS-94 : Oreillette avec microphone flexible, nécessite un adaptateur HS-95 : Casque écouteur avec microphone flexible, nécessite un adaptateur HS-97 : Oreillette avec microphone laryngophone, nécessite un adaptateur VS-1SC : Boîtier avec fonction VOX et bouton PTT fiche 9 pins (sans HS). Ce boîtier est nécessaire si

Accessoires. Ces accessoires sont "water-resistant" IP-X4.

HM-138 : Microphone haut-parleur étanche IP-67. HM-138OT: Microphone haut-parleur avec oreillette translucide étanche IP-67. HM-168 : Microphone haut-parleur étanche IP-X7. HM-169 : Microphone haut-parleur pro étanche IP-X7.

CLIPS & PASSANTS CEINTURE MB-86

MB-96F

MB-86 : Clip pince crocodile avec pivot.

MB-98 : Clip type crocodile

MB-96F : Passant ceinture en cuir.

Utiliser avec MB-98

MB-96N : Passant ceinture en cuir avec pivot.

① FA-S24V : 136-150 MHz (Bague bleue)

② FA-S59V : 150-174 MHz (Bague rouge)

③ FA-S27U : 400-470 MHz (Bague verte)

④ FA-S56U : 450-520 MHz (bague rouge)

⑤ FA-S74U : 490-520 MHz (Bague bleue)

CABLES ALIMENTATION CP-17L

OPC-5151

OPC

CABLES INTERFACE OPC-966 OPC-966U

CP-17L : Cordon allume cigarette 13,8 V fiche courbée pour BC-119N ou BC-152. OPC-515L : Cordon alimentation 12 V avec prise courbée pour BC-119N ou BC-152. OPC-656 : Cordon alimentation 12-20 V pour

BC-121N

DPC-966 : Cordon de clonage fiche 9 pins RC-232S.

DPC-966U: Cordon de clonage USB fiche 9 pins.
