Type de produit	Radio portative avec fonction PTI (Protection du Travailleur Isolé)
Marque	ICOM
Modèle	IF-F44GTPTI
Gamme de fréquences	400-470 MHz FM
Nombre de canaux	256 (16 banques)
Espacement des canaux	25 kHz et 12,5 kHz
Dimensions (L x H x P)	53 x 120 x 32,5 mm
Poids	300 g (avec batterie BP-231)
Puissance d'émission	4 W
Alimentation	Batterie Lithium-Ion BP-231 (7,4 V / 1150 mAh)
Consommation	Emission : 1,8 A ; Réception veille : 85 mA ; Max audio : 300 mA
Fonctions principales	Émetteur-récepteur audio et alphanumérique, fonction PTI avec détection de mouvement et d'immobilité, alarme manuelle et automatique, écran LCD 8 caractères (extensible à 95 en défilant)
Modes de sécurité	5 modes : perte de verticalité, perte de mouvement, perte de mouvement ou perte de verticalité, perte de mouvement et perte de verticalité, détention de mouvement (antivol)
Angle d'inclinaison programmable	Oui, au degré près (accéléromètre 2 axes)
Accessoires fournis	Batterie BP-231, antenne FA-SC57U (UHF), clip ceinture MB-94
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants et l'immersion dans l'eau.
Sécurité	Utiliser uniquement les accessoires approuvés. Ne pas exposer à des températures extrêmes ou à l'humidité excessive.
Informations générales	Fabriqué par ICOM France. Certifié ISO 9001. Les spécifications peuvent changer sans préavis.

FOIRE AUX QUESTIONS - IF-F44GTPTI ICOM

Comment activer la fonction PTI sur l'IF-F44GTPTI ?

La fonction PTI est activée par défaut. Vous pouvez choisir parmi 5 modes de sécurité via le menu. L'alarme manuelle se déclenche en appuyant sur le bouton rouge situé sur le dessus du portatif. L'alarme automatique se déclenche en cas d'inclinaison ou d'immobilité prolongée.

Quels sont les 5 modes de sécurité disponibles ?

Les modes sont : 1) Perte de verticalité seulement (homme mort), 2) Perte de mouvement seulement, 3) Perte de mouvement ou perte de verticalité, 4) Perte de mouvement et perte de verticalité (sécurité maximale), 5) Détention de mouvement (fonction antivol).

Comment remplacer la batterie BP-231 ?

Éteignez le portatif. Retirez le clip ceinture si présent. Faites glisser le couvercle de la batterie vers le bas et retirez l'ancienne batterie. Insérez la nouvelle batterie en respectant la polarité, puis refermez le couvercle.

Le portatif est-il compatible avec les flottes ICOM existantes ?

Oui, les portatifs PTI peuvent être inclus dans une flotte ICOM existante ou intégrés dans les systèmes de gestion PRINTGUARD ou SOFTGUARD.

Comment régler l'angle d'inclinaison de l'alarme ?

L'angle d'inclinaison est programmable au degré près via le logiciel de programmation ou le menu du portatif. L'accéléromètre 2 axes permet un réglage très fin, notamment entre 90° et 180°.

Que faire si l'alarme se déclenche par erreur ?

Vous pouvez désactiver l'alarme en appuyant sur le bouton rouge ou en effectuant un mouvement. Si le déclenchement est intempestif, vérifiez le mode PTI sélectionné et ajustez les paramètres de temporisation ou d'angle.

Peut-on utiliser le portatif sans la fonction PTI ?

Oui, vous pouvez désactiver la fonction PTI via le menu. Le portatif fonctionnera alors comme une radio standard émetteur-récepteur.

Quelle est la portée approximative de la radio ?

La portée dépend des conditions environnementales. En zone dégagée, elle peut atteindre plusieurs kilomètres. En milieu urbain ou intérieur, la portée est réduite. Utilisez une antenne adaptée pour optimiser la réception.

Comment afficher des messages textes sur l'écran ?

L'écran LCD affiche jusqu'à 8 caractères fixes, extensibles jusqu'à 95 en mode défilant (scrolling). Vous pouvez envoyer des messages alphanumériques depuis une base ou un autre portatif compatible.

Où trouver les mises à jour ou la documentation ?

Rendez-vous sur le site web d'ICOM France (http://www.icom-france.com) pour télécharger les mises à jour, manuels et logiciels. La notice d'utilisation est disponible gratuitement au format PDF.

MODE D'EMPLOI IF-F44GTPTI ICOM

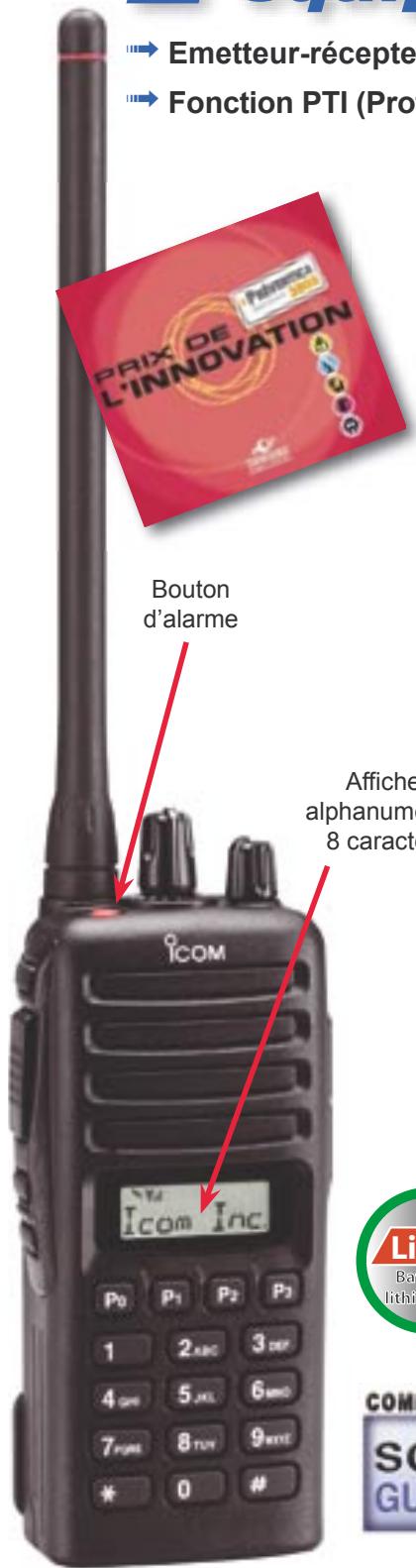

2 Équipements en un !

Émetteur-récepteur radio : Émission réception audio et alphanumérique ("textos") Fonction PTI (Protection du Travailleur Isolé) : Détection de mouvement ou/et d'immobilité

Portatif dernière génération

Dimensions et poids optimisés

Portatif PMR «PTI» le plus compact de la gamme (53 x 120 x 32,5 mm pour 300 g).

Batterie Lithium-Ion

Équipe en standard de batterie Li-Ion BP-231 et sans effet mémoire (7,4 V / 1150 mAh).

Fonction PTI et perte de mouvement

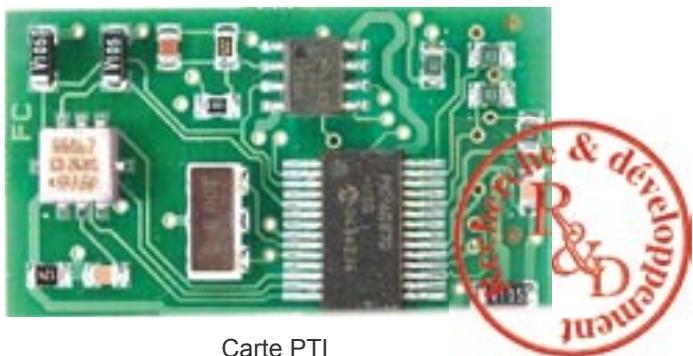

Equipé en standard de la dernière génération de module PTI, développé dans les bureaux d'étude d'ICOM France (double accéléromètre). Alarme manuelle ou automatique avec module accéléromètre.

L'alarme automatique se déclenche lorsqu'elle portatif est inclinée ou immobile.

Une pré-alarme sonore avertit l'utilisateur du démarrage imminent du cycle d'urgence (temporisation paramétrable).

L'alarme manuelle est activée par simple pression sur le bouton rouge situé sur le dessus du portatif.

5 modes de fonctionnement « sécurité » disponibles

• Mode perte de verticalité seulement (fonction classique homme mort).
• Mode perte de mouvement seulement.
• Mode perte de mouvement ou perte de verticalité.
• Mode perte de mouvement et perte de verticalité (sécurité maximale).
• Mode détention de mouvement (fonction antivol).

Angle d'inclinaison programmable au degré près.

L'utilisation d'un accéléromètre 2 axes autorise un réglage très fin de l'angle d'inclinaison (en particulier entre et).

Sensibilité inégalée

Le module accéléromètre permet de détecter les moindres mouvements même lorsque l'utilisateur est statique (détection des vibrations du corps). Le seul de détection de mouvement est fiable en continu.

Modèle sans clavier lié nce à cette antenne courte.

Autres fonctionnalités

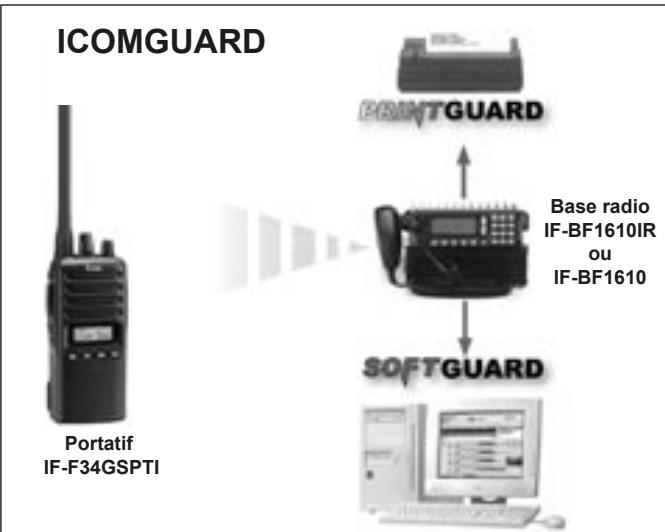

Les portatifs PTI peuvent être inclus dans une flotte ICOM existante ou être intégrés dans les systèmes de gestion PRINTGUARD ou SOFTGUARD.

Affichage de textes sur l'écran du portatif

L'écran LCD affiche jusqu'à 8 caractères, extensible jusqu'à 95 en mode défilant (scrolling).

Détection de mouvement grâce au module PTI.

Lors de la mise sous tension du portatif.

-Par l'envoi d'un sélectif à la base qui envoie un accusé de réception (ACK)

-La base interrogé le portatif qui retourne alors un «ACK»

Caracteristiques

• Fréquences : 136-174 MHz FM (IF-F34 série) 400-470 MHz FM (IF-F44 série)
• Canaux : 256 (16 banques)
• Espacement des canaux : 25 kHz et 12,5 kHz
• Dimensions :

53 (L) x 120 (H) x 32,5 (P) mm

• Poids : 300 g avec BP-231

Puisance :

5 W (IF-F34 série)

4 W (IF-F44 série)

• Consommation :

Emission: 1,8A

Réception: Veille:85mA

Max audio : 300 mA

Le portatif PTI est livré avec :

une batterie BP-231 Li-Ion 7,4 V/1150 mAh, une antenne FA-SC55V (VHF) ou FA-SC57U (UHF) et un clip ceinture MB-94.

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

ICOM FRANCE

Zac de la Plaine - 1, Rue Brindejonc des Moulinais

BP 45804 - 31505 TOULOUSE CEDEX 5

Tel: [phone] - Fax: [phone]

WEBICOM: http://www.icom-france.com

E-mail: [e-mail]

ISO 9001

AFAQ N° 1997/8074
