Type de produit	Radio portative PMR avec fonction PTI (Protection du Travailleur Isolé)
Marque	ICOM
Modèle	IF-F34GTPTI
Dimensions (L x H x P)	53 x 120 x 32,5 mm
Poids	300 g (avec batterie BP-231)
Alimentation	Batterie Lithium-Ion rechargeable 7,4 V / 1150 mAh (BP-231)
Fréquence	136-174 MHz (VHF)
Nombre de canaux	256 (16 banques)
Espacement des canaux	25 kHz / 12,5 kHz
Puissance d'émission	5 W
Consommation en émission	1,8 A
Consommation en réception (veille)	85 mA
Consommation en réception (max audio)	300 mA
Fonctions principales	Émetteur-récepteur audio et alphanumérique, fonction PTI avec détection de mouvement et inclinaison, alarme manuelle/automatique, 5 modes de sécurité
Affichage	Écran LCD 8 caractères (extensible à 95 en mode défilant)
Accessoires fournis	Batterie BP-231, antenne FA-SC55V (VHF), clip ceinture MB-94
Angle d'inclinaison programmable	Oui, réglable au degré près
Sécurité	Fonction PTI avec double accéléromètre, pré-alarme sonore, modes perte de mouvement, perte de verticalité, combinaison et antivol
Informations générales	Certifié ISO 9001, fabriqué par ICOM France

FOIRE AUX QUESTIONS - IF-F34GTPTI ICOM

Comment activer la fonction PTI sur l'ICOM IF-F34GTPTI ?

La fonction PTI s'active par simple pression sur le bouton rouge situé sur le dessus du portatif. L'appareil dispose également d'une alarme automatique déclenchée par inclinaison ou immobilité. Consultez la notice pour les réglages précis.

Quels sont les cinq modes de sécurité disponibles ?

Les modes sont : perte de verticalité seule, perte de mouvement seule, perte de mouvement ou verticalité, perte de mouvement et verticalité (sécurité maximale), et détention de mouvement (antivol).

Quelle est l'autonomie de la batterie BP-231 ?

La batterie Lithium-Ion 7,4 V / 1150 mAh offre une autonomie dépendant de l'usage. En veille, la consommation est de 85 mA, soit environ 13,5 heures théoriques. En émission, 1,8 A réduit l'autonomie.

Comment régler l'angle d'inclinaison de l'alarme PTI ?

L'angle d'inclinaison est programmable au degré près via le logiciel de programmation. Il permet une détection fine entre quelques degrés et l'horizontale.

Que faire si l'alarme PTI se déclenche par erreur ?

Lors de la pré-alarme sonore, l'utilisateur peut désactiver l'alarme en bougeant l'appareil ou en appuyant sur un bouton. Si l'alarme est déjà déclenchée, contacter le superviseur.

Comment changer de canal sur ce modèle ?

Les canaux sont organisés en 16 banques de 16 canaux. Utilisez les boutons de sélection ou le clavier (si disponible) pour parcourir les canaux. La programmation se fait via logiciel.

Le modèle IF-F34GTPTI peut-il être utilisé avec des accessoires tiers ?

Il est recommandé d'utiliser des accessoires ICOM d'origine. L'antenne fournie est la FA-SC55V (VHF). Pour d'autres accessoires, vérifiez la compatibilité.

Comment entretenir la batterie Lithium-Ion ?

Évitez les décharges complètes et rechargez régulièrement. Stockez à température ambiante. La batterie est sans effet mémoire.

Où trouver le manuel complet de l'ICOM IF-F34GTPTI ?

Le manuel est disponible en téléchargement gratuit sur notice-facile.com au format PDF. Vous pouvez également demander une traduction.

Quelles sont les dimensions exactes du portatif ?

Les dimensions sont 53 mm de largeur, 120 mm de hauteur et 32,5 mm de profondeur (hors antenne).

MODE D'EMPLOI IF-F34GTPTI ICOM

2 Équipements en un !

Émetteur-récepteur radio : Émission réception audio et alphanumérique ("textos") Fonction PTI (Protection du Travailleur Isolé) : Détection de mouvement ou/et d'immobilité

Portatif dernière génération

Dimensions et poids optimisés

Portatif PMR «PTI» le plus compact de la gamme (53 x 120 x 32,5 mm pour 300 g).

Batterie Lithium-Ion

Équipe en standard de batterie Li-Ion BP-231 et sans effet mémoire (7,4 V / 1150 mAh).

Fonction PTI et perte de mouvement

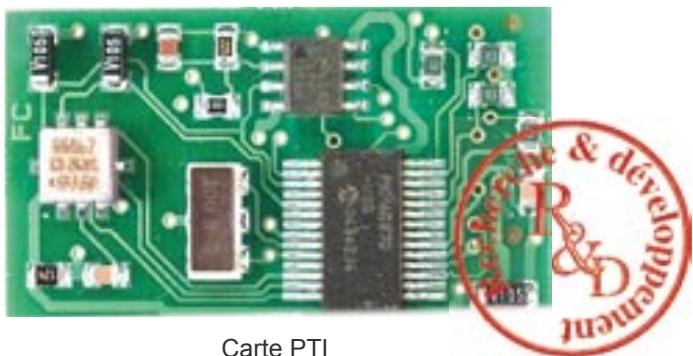

Equipé en standard de la dernière génération de module PTI, développé dans les bureaux d'étude d'ICOM France (double accéléromètre). Alarme manuelle ou automatique avec module accéléromètre.

L'alarme automatique se déclenche lorsqu'elle portatif est inclinée ou immobile.

Une pré-alarme sonore avertit l'utilisateur du démarrage imminent du cycle d'urgence (temporisation paramétrable).

L'alarme manuelle est activée par simple pression sur le bouton rouge situé sur le dessus du portatif.

5 modes de fonctionnement « sécurité » disponibles

• Mode perte de verticalité seulement (fonction classique homme mort).
• Mode perte de mouvement seulement.
• Mode perte de mouvement ou perte de verticalité.
• Mode perte de mouvement et perte de verticalité (sécurité maximale).
• Mode détention de mouvement (fonction antivol).

Angle d'inclinaison programmable au degré près.

L'utilisation d'un accéléromètre 2 axes autorise un réglage très fin de l'angle d'inclinaison (en particulier entre et).

Sensibilité inégalée

Le module accéléromètre permet de détecter les moindres mouvements même lorsqu'elutilisateur est statique (détection des vibrations du corps). Le seul de détection de mouvement est fiable en continu.

Modèle sans clavier lié nce à cette antenne courte.

Autres fonctionnalités

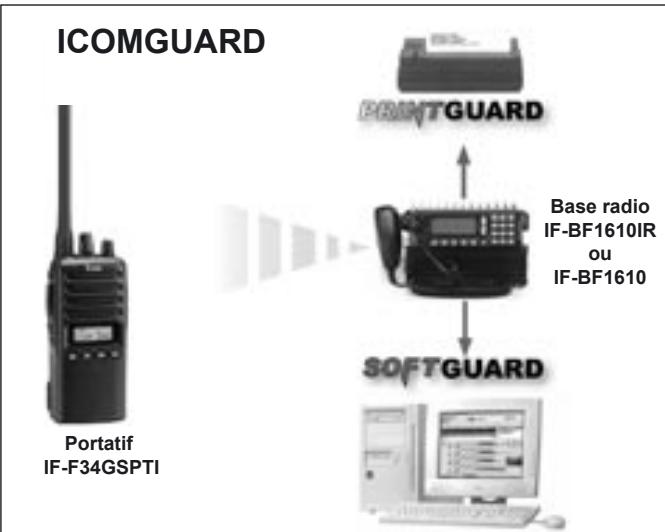

Les portatifs PTI peuvent être inclus dans une flotte ICOM existante ou être intégrés dans les systèmes de gestion PRINTGUARD ou SOFTGUARD.

Affichage de textes sur l'écran du portatif

L'écran LCD affiche jusqu'à 8 caractères, extensible jusqu'à 95 en mode défilant (scrolling).

Détection de mouvement grâce au module PTI.

Lors de la mise sous tension du portatif.

-Par l'envoi d'un sélectif à la base qui envoie un accusé de réception (ACK)

-La base interrogé le portatif qui retourne alors un «ACK»

Caracteristiques

• Fréquences : 136-174 MHz FM (IF-F34 série) 400-470 MHz FM (IF-F44 série)
• Canaux : 256 (16 banques)
• Espacement des canaux : 25 kHz et 12,5 kHz
• Dimensions :

53 (L) x 120 (H) x 32,5 (P) mm

• Poids : 300 g avec BP-231

Puisance :

5 W (IF-F34 série)

4 W (IF-F44 série)

• Consommation :

Emission: 1,8A

Réception : Veille : 85 mA

Max audio : 300 mA

Le portatif PTI est livré avec :

une batterie BP-231 Li-Ion 7,4 V/1150 mAh, une antenne FA-SC55V (VHF) ou FA-SC57U (UHF) et un clip ceinture MB-94.

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

ICOM FRANCE

Zac de la Plaine - 1, Rue Brindejonc des Moulinais

BP 45804 - 31505 TOULOUSE CEDEX 5

Tel: [phone] - Fax: [phone]

WEBICOM: http://www.icom-france.com

E-mail: [e-mail]

ICOM

ISO 9001

AFAQ N° 1997/8074
