IC-F34GT - Radio portative ICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radio portative professionnelle
Marque	ICOM
Modèle	IC-F34GT
Dimensions (L x H x P)	53 x 120 x 32,5 mm
Poids (avec batterie BP-231)	300 g
Type de batterie	Lithium-ion 7,4 V / 1150 mAh
Autonomie standard (cycle 5/5/90%)	Plus de 8 heures
Autonomie avec batterie optionnelle	Environ 15 heures
Bande de fréquence	VHF 136 - 174 MHz
Puissance de sortie RF	5 W
Norme militaire	MIL-STD810 (vibration et choc)
Réduction de bruit	Oui, réception audio de grande qualité
Affichage	8 caractères alphanumériques + icônes
Touches programmables	8 touches
Bouton d'urgence	Oui, bouton rouge
Signalisation	CTCSS, DTCS, 5 tons, 2 tons, BIIS1200
Brouillage	Inversion de fréquence (standard), option code tournant (UT-110)
Entretien	Nettoyer avec un chiffon sec et doux, éviter l'humidité et les températures extrêmes

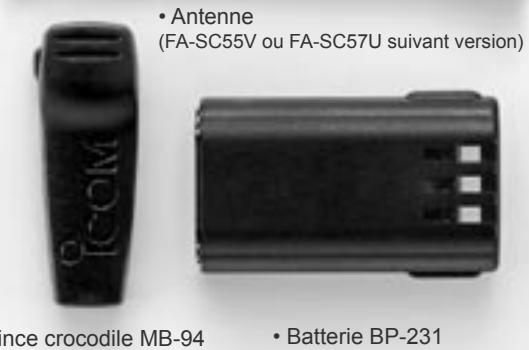

Accessoires fournis	Clip pince MB-94, batterie BP-231 (chargeur en option)
Fabricant	ICOM France, Zac de la Plaine, 31505 Toulouse Cedex 5

FOIRE AUX QUESTIONS - IC-F34GT ICOM

Quelle est l'autonomie de la batterie ?

Avec la batterie standard BP-231 (7,4 V / 1150 mAh), l'autonomie est de plus de 8 heures en cycle Tx:Rx:Veille 5:5:90%. Une batterie optionnelle permet environ 15 heures.

Comment changer de canal ?

Utilisez les touches programmables pour naviguer entre les canaux. L'affichage indique le nom du canal sur 8 caractères alphanumériques.

À quoi sert le bouton rouge ?

Le bouton rouge est un bouton d'urgence programmable qui peut être configuré pour émettre un appel d'urgence ou activer une fonction spécifique.

Puis-je utiliser la radio en UHF ?

Le modèle IC-F34GT couvre la bande VHF (136-174 MHz). Pour la bande UHF (400-470 MHz), il faut le modèle IC-F44GT.

Quels accessoires sont disponibles ?

De nombreux accessoires sont proposés : housses, clips, oreillettes (SP-13, EP-OT1FBL), micros (HM-46L), casques, chargeurs rapides (BC-119N, BC-160), platines optionnelles (UT-108, UT-109, UT-110), etc.

Comment nettoyer l'appareil ?

Nettoyez l'appareil avec un chiffon sec et doux. Évitez l'humidité, les solvants et les températures extrêmes.

La radio est-elle étanche ?

L'étanchéité n'est pas spécifiée. Cependant, elle est conforme à la norme militaire MIL-STD810 pour les vibrations et les chocs.

Comment programmer les touches ?

Les 8 touches programmables peuvent être configurées via le logiciel de programmation. Contactez votre revendeur pour les fonctions disponibles.

Que faire si la batterie ne se charge pas ?

Vérifiez que le chargeur est adapté (BC-119N, BC-160 avec adaptateur BC-145E). Assurez-vous que les contacts sont propres. Si le problème persiste, remplacez la batterie.

Où trouver les pièces détachées ?

Les pièces détachées et accessoires sont disponibles chez ICOM France et les revendeurs agréés. Adresse : Zac de la Plaine, 31505 Toulouse Cedex 5.

MODE D'EMPLOI IC-F34GT ICOM

Les séries IC-F34G/F44G particulièrement polyvalentes sont conçues pour répondre à un grand nombre d'utilisations professionnelles (chantiers, parking, police, hôpitaux, etc.). Les fonctions inédites de ces radios en font l'outil idéal pour toutes vos communications.

53 (l) x 120 (h) x 32,5 (p) mm pour seulement 300g (avec BP-231).

Conformè à la norme militaire MIL-STD810 (vibration)

Batterie Lithium-ion sans effet mémoire livrée d'origine (BP-231 : 7,4 V - 1150 mAh) procurant une autonomie de plus de 8 h. Une batterie optionnelle permet une utilisation d'environ 15 h.

Réception audio de grande qualité avec dispositif «réduction de bruit».

L'IC-F34G couvre toute la bande VHF (136 - 174 MHz). L'IC-F44G couvre toute la bande UHF (400 - 470 MHz).

8 caractères alphanumériques (numéro et nom des canaux, liste scanning, etc...). Série d'icônes : batterie faible, force du signal, émission réception, etc

8 Touches programmables

Personnalisation à la carte avec notamment un bouton rouge pour les appels d'urgence.

5 tons, 2 tons, CTCSS, BIIS1200 (signalisation numérique).

Système de brouillage par inversion de fréquence assurant la confidentialité des communications.

Pour plus de sécurité, un brouillage par code tournant est également disponible (option UT-110).

Possibilité de réaliser de nombreux développements pour des applications spécifiées.

IC-F34GS/F44GS (avec antenne courte optionnelle)

*Cycle Tx : Rx : Veille : 5/5/90%

Standard	MIL 810C		MIL 810D		MIL 810E		MIL 810E
	Method	Proc.	Method	Proc.	Method	Proc.	Method	Proc.
Vibration	514.2	X	514.3	I	514.4	I	514.5	I
Choc	516.2	I, II, IV	516.3	I, IV	516.4	I, IV	516.5	I

Emetteur

· Puissance de sortie	: IC-F34GS/GT 5 W IC-F44GS/GT 4 W
· Système de modulation	: Modulation de fréquence par variation de réactance
· Déviation maximum	: ± 5 kHz (large) ± 4 kHz (moyen) ± 2,5 kHz (étroit)
· Limitation de modulation	: 60 – 100 % au Max. de la déviation
· Distorsion harmonique	: 3 % typ. (AF 1kHz, 40% déviation)
· Réjection du canal adjacent	: 70 dB Min.
· Puissance du canal adjacent	: 70 dB Min. (large) 60 dB Min. (étroit)

LC-BF34GCP : Housse cuir avec clip pivot

LC-BF34GNC: Housse non avec clip metal

LC-B2362NBaudrion colourneiro

LC-B2362N Baudner colour note LG B2362N Baudrier colour notes

LC-B23620 : Baudner couleur orange

MB-93: Clip pince système pivot

MB-94: Pince crocodile (fournie d'origine)

MB-96: Passant cuir pour ceinture (utiliser avec

un MB-93)

MB-96F: Passant curry pour ceinture (aututiliser avec un MB-94)

SP-13: Oreillette

JIT-105: Carte SmartTrunk JTM

UT-108: Platine ANI et décodage

UT-108: Platine Ani et décodage DTM HT-109: Platine combinée 32 codes

UT-109: Platine scrambler 32 codes

UT-110 : Platine scrambler 1020 codes tournants

VS-1L: Boîtier voie prisee coudeé (à utiliser avec

avec HS-94, HS-95, HS-97)

EP-OT1FBL: Oreillette translucide

EP-OT2FNL: Oreillette translucide avec

micro cravate et PTT intégré

EP-OT3FNL : Oreillette translucide avec

micro cravate et PTT séparés

HM-46L : Micro haut-parleur miniature

HM-131J: Micro haut-parleur

HS-94: Oreillette, avec micro flexible

HS-94: Crèmelette avec micro flexible HS-95: Casque écouteur micro flexible

HS-93: Casque écouteur micro flexible HS-97: Casque avec micro laryngophone

BC-119N: Chargeur de bureau rapide + AD-106: Adaptateur + BC-145E: Adaptateur secteur. Charge la batterie BP-231 en 2 à 3 h

BC-160 : Chargeur de bureau rapide +

BC-145E: Adaptateur secteur

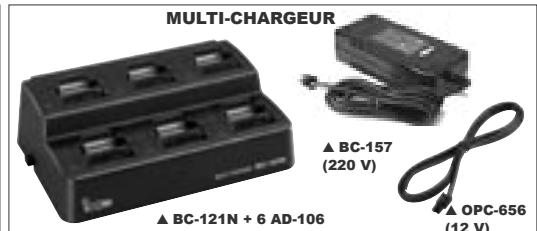

BC-121N : Multi-chargeur + 6 AD-106 adaptateur secteur

• BC-157 : Adaptateur secteur. Charge rapidement 6 batteries en 2 / 3 h

OPC-656: Câble secteur pour alimentation en 12 V à utiliser avec un BC-121N à la place du BC-157

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

Zac de la Plaine - 1, Rue Brindejonc des Moulnais

BP 45804 - 31505 TOULOUSE CEDEX 5
